1 Inaczej znaczy lepiej Oferta Lenovo dla centrów danych Przewodnik po portfolio produktów Procesory Intel Xeon Scalable Ostatnia aktualizacja: lipiec 2017 r.

2 Jak budować centra danych definiowane przez przyszłe wymagania? Lenovo oferuje najbardziej solidny, spośród dostępnych na rynku, fundament technologiczny dla wydajności, niezawodności i bezpieczeństwa. To kompleksowe portfolio rozwiązań obliczeniowych, pamięci masowej i sieci, które płynnie integrują się i współpracują w dowolnym środowisku. Usługi Lenovo Services, oparte na bogatym doświadczeniu i wiedzy, zapewniają wsparcie na każdym etapie cyklu wykorzystywania IT dzięki temu firma może pomagać klientom maksymalizować korzyści z ich inwestycji technologicznej. Najwyższy poziom niezawodności: serwery Lenovo to niekwestionowany #1 pod względem czasu pracy bez przestojów spośród wszystkich systemów x86 w ciągu ostatnich 4 lat według badania ankietowego niezawodności serwerów ITIC Najwyższy poziom bezpieczeństwa: Lenovo zapewnia maksymalne bezpieczeństwo platformy dzięki Trusted Platform Assurance. Nawet biorąc pod uwagę opcje dostępne za dodatkową opłatą, nasi konkurenci oferują mniej funkcji bezpieczeństwa w porównaniu ze standardowym zestawem dostępnym na systemach Lenovo ThinkSystem. Najwyższy poziom satysfakcji: według badania Corporate IT Buying & Customer Satisfaction Study, przeprowadzonego przez TBR w drugim kwartale 2016 r., Lenovo to numer 1 spośród dostawców rozwiązań x86 pod względem wskaźnika satysfakcji klienta Lenovo zajmuje pozycję lidera w 6 ostatnich badaniach, czyli od stycznia 2015 r. 2 Strategiczne relacje: W odróżnieniu od naszych głównych konkurentów, nie mamy działu zajmującego się produkcją oprogramowania. Dlatego Lenovo pozostaje bardziej otwarte na nawiązywanie relacji partnerskich. Dzięki temu, nasi klienci mogą wykorzystać strategię opartą na otwartych standardach, która umożliwia rozwój i zmianę systemów IT zgodnie z potrzebami. Nasze nowe portfolio jest zbudowane na bazie procesorów linii Intel Xeon Scalable. Wyposażone w otwarte, modularne technologie układy zostały zaprojektowane z myślą o prostej adaptacji i szybkim skalowaniu. Dla klientów Lenovo oznacza to zaspokojenie wszystkich bieżących potrzeb i zabezpieczenie przyszłych wymagań. ThinkSystem Serwery, pamięć masowa oraz platformy sieciowe, które oferują najlepszą na rynku wydajność, elastyczność i niezawodność. ThinkAgile : Programowo definiowana infrastruktura nowej generacji ułatwia wdrożenie i zarządzanie oraz ogranicza koszty i zmniejsza złożoność. Procesory Intel Xeon Scalable Inaczej znaczy bardziej innowacyjnie Dowiedz się więcej. 1 Raport ITIC Global Hardware, Server OS Reliability 2 Badanie TBR Corporate IT Buying Behavior and Customer Satisfaction 2H2016 Study, grudzień 2016 r. 2

3 Spis treści 4 Infrastruktura dla centrów danych 4 Serwery Rack & Tower 12 Serwery High-End 14 Więcej niż serwery blade 17 Systemy o zoptymalizowanej gęstości 19 Pamięć masowa 28 Sieci 34 Lenovo XClarity Procesory Intel Xeon Scalable 3

4 Infrastruktura dla centrów danych Strategia Lenovo polega na konsekwentnym projektowaniu wyjątkowych produktów. ThinkSystem to zaprezentowana niedawno nowa marka serwerów, pamięci masowej i platform sieciowych, która umożliwia budowanie rozwiązań dla centrów danych definiowanych przez przyszłe wymagania. Serwery Rack & Tower Maksymalna elastyczność. Nawet dla najbardziej wymagających obciążeń Serwery Lenovo ThinkServer, System x oraz najnowsze ThinkSystem przekraczają kolejne poziomy gęstości pamięci masowej oraz rozszerzają możliwości połączeń. Maszyny napędzane przez procesory linii Intel Xeon Scalable to idealna platforma do hostowania prywatnej i publicznej chmury, wirtualizacji, budowania infrastruktury VDI obsługi aplikacji webowych, analityki oraz rozwiązań big data. Dostępność zaprojektowana z myślą o konkretnym celu Systemy tower zostały przygotowane tak, żeby poziomy akustyczne ich pracy nie przekraczały szeptu. Jednocześnie wyposażono je w zabezpieczenia fizyczne, co pozwala na umieszczenie ich bez obaw w środowisku biurowym lub centrach handlowych. Praktyczne narzędzia oparte na otwartych standardach Kompleksowy zestaw narzędzi do zarządzania systemami. Zaufaj ekspertom Lenovo Jeden punkt kontaktu oferujący wsparcie sprzętu, firmware u oraz oprogramowania. ThinkSystem ST550 Procesory Intel Xeon Scalable 4

5 Serwery Rack Modele Lenovo ThinkSystem SR630 ThinkSystem SR650 Obudowa/Wysokość Rack/ 1U Rack/ 2U Procesor Pamięć Gniazda rozszerzeń Wnęki napędów Obsługa RAID Interfejs sieciowy Zarządzanie systemami 1 lub 2 procesory Xeon Bronze, Silver, Gold lub Platinum, do 205W Do 3TB w 24 gniazdach, przy wykorzystaniu modułów DIMM 128GB ; 2666MHz TruDDR4 Do 4 gniazd PCIe 3.0 (przy dwóch procesorach), w tym 1 dedykowane gniazdo PCIe dla adaptera RAID Do 12 wnęk SFF (10 przód, 2 tył) lub do 4 wnęk LFF plus do 2 mirrorowanych dysków startowych M.2 RAID sprzętowy (do 16 portów) z pamięcią podręczną flash; maksymalnie 16-portowe kontrolery HBA 2/4-portowy moduł LOM 1GbE; 2/4-portowy moduł LOM 10GbE Base-T lub SFP+; 1 dedykowany port 1GbE do zarządzania 2x zasilacz hot-swap/redundantny: 550W/750W/1100W AC 80 PLUS Platinum; lub 750W AC 80 PLUS Titanium Wbudowane zarządzanie przy pomocy XClarity Controller, scentralizowane dostarczanie infrastruktury XClarity Administrator, wtyczki XClarity Integrator oraz scentralizowane zarzadzanie zasilaniem serwerów XClarity Energy Manager Microsoft Windows Server; Red Hat Enterprise Linux; SUSE Linux Enterprise Server; VMware vsphere. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 1 rok oraz 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie upgrade usług 1 lub 2 procesory Xeon Bronze, Silver, Gold lub Platinum, do 205W Do 3TB w 24 gniazdach DIMM, przy wykorzystaniu modułów DIMM 128GB; 2666MHz TruDDR4 Do 7 gniazd PCIe 3.0 z wykorzystaniem opcjonalnych riserów, w tym 1 dedykowane gniazdo PCIe dla adaptera RAID Do 24 wnęk HS, lub do 14 wnęk LFF (12 przód, 2 tył) plus do 2 mirrorowanych dysków startowych M.2 RAID sprzętowy (do 24 portów) z pamięcią podręczną flash; maksymalnie 16-portowe kontrolery HBA 2/4-portowy moduł LOM 1GbE; 2/4-portowy moduł LOM 10GbE (Base-T lub SFP+); 1 dedykowany port 1GbE do zarządzania 2x zasilacz hot-swap/redundantny: 550W/750W/1100W/1600W 80 PLUS Platinum; lub 750W 80 PLUS Titanium Wbudowane zarządzanie przy pomocy XClarity Controller, scentralizowane dostarczanie infrastruktury XClarity Administrator, wtyczki XClarity Integrator oraz scentralizowane zarzadzanie zasilaniem serwerów XClarity Energy Manager Microsoft Windows Server; Red Hat Enterprise Linux; SUSE Linux Enterprise Server; VMware vsphere. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 1 rok oraz 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie upgrade usług 1.5 TB z chwilą dostępności na rynku; moduły DIMM 128 GB dostępne wkrótce. Wcześniejsza dostępność w trybie oferty special bid. Procesory Intel Xeon Scalable 5 ThinkSystem SR650

6 Modele Lenovo ThinkSystem SR530 ThinkSystem SR550 Obudowa/Wysokość Rack/1U Rack/2U Procesor Pamięć Gniazda rozszerzeń Wnęki napędów Obsługa RAID Interfejs sieciowy Zarządzanie systemami Do 2 procesorów Xeon Bronze, Silver, Gold lub Platinum, do 125W Do 768GB w 12 gniazdach, przy wykorzystaniu modułów DIMM 64GB; 2666MHz TruDDR4 Do 3 gniazd PCIe 3.0, z wykorzystaniem opcjonalnych riserów (wyłącznie PCIe lub PCIe + ML2) Do 8 wnęk. SFF: 8x HS SAS/SATA; lub LFF: 4x HS SAS/SATA; lub 4x SS (simple-swap) SATA; plus do 2 mirrorowanych dysków startowych M.2 (opcja RAID 1) Programowy RAID (do 8 portów); opcjonalnie sprzętowy RAID (do 8 portów) z pamięcią podręczną flash; maksymalnie 8-portowe kontrolery HBA 2 porty 1GbE + 1 dedykowany port 1GbE do zarządzania; opcjonalny moduł LOM obsługujący 2x 1GbE Base-T lub 2x 10GbE Base-T lub SFP+ 2x zasilacz hot-swap/redundantny (Energy Star 2.1): 550W/750W 80 PLUS Platinum; lub 750W 80 PLUS Titanium Wbudowane zarządzanie przy pomocy XClarity Controller, scentralizowane dostarczanie infrastruktury XClarity Administrator, wtyczki XClarity Integrator oraz scentralizowane zarzadzanie zasilaniem serwerów XClarity Energy Manager Microsoft Windows Server; Red Hat Enterprise Linux; SUSE Linux Enterprise Server; VMware vsphere. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 1 rok oraz 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie upgrade usług Do 2 procesorów Xeon Bronze, Silver, Gold lub Platinum, do 125W Do 768GB w 12 gniazdach, przy wykorzystaniu modułów DIMM 64GB; 2666MHz TruDDR4 Do 6 gniazd PCIe 3.0 (z dwoma procesorami) z wykorzystaniem opcjonalnych riserów (wyłącznie PCIe lub PCIe + ML2) Do 16 HS lub 8 SS LFF; plus do 2 mirrorowanych dysków startowych M.2 (opcja RAID 1) standardowo SW RAID (do 8 portów); maksymalnie 16 portowe kontrolery HBA/ lub HW RAID z pamięcią podręczną flash; plus do 2 mirrorowanych dysków startowych M.2 Programowy RAID (do 8 portów); maksymalnie 16-portowe kontrolery HBA/ lub sprzętowy RAID z pamięcią podręczną flash 2 porty 1GbE + 1 dedykowany port 1GbE do zarządzania; opcjonalny moduł LOM obsługujący 2x 1GbE Base-T lub 2x 10GbE Base-T lub SFP+ 2x zasilacz hot-swap/redundantny (Energy Star 2.1): 550W/750W 80 PLUS Platinum; lub 750W 80 PLUS Titanium Wbudowane zarządzanie przy pomocy XClarity Controller, scentralizowane dostarczanie infrastruktury XClarity Administrator, wtyczki XClarity Integrator oraz scentralizowane zarzadzanie zasilaniem serwerów XClarity Energy Manager Microsoft Windows Server; Red Hat Enterprise Linux; SUSE Linux Enterprise Server; VMware vsphere. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 1 rok oraz 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie upgrade usług Procesory Intel Xeon Scalable ThinkSystem SR550 6

7 Modele Lenovo System x3650 M5 System x3550 M5 Obudowa/Wysokość Rack/2U Rack/1U Procesor Pamięć Gniazda rozszerzeń Pamięć masowa wewnętrzna (maksymalnie) Obsługa RAID Interfejs sieciowy Do 2 procesorów Intel Xeon seria E v4 (22-rdzenie), do 145W Do 1,5TB w 24 gniazdach, z wykorzystaniem modułów DIMM 64GB; 2400MHz Do 8 gniazd PCIe 3.0 plus jedno dedykowane gniazdo RAID Do 215TB z wykorzystaniem dysków 3,5 NL SAS 10TB lub NL SATA i SSD 2.5 SAS 7,68TB 12 Gb SAS/SATA RAID: RAID 0, 1, 10 dla M1215 lub M5210. Opcjonalny upgrade do RAID 5, 50 jest dostępny dla M1215. Opcjonalny upgrade do RAID 5, 50 jest dostępny dla M5210 (zerocache; 1 GB non-backed cache; 1 GB, 2 GB lub 4 GB flash-backed cache). Opcjonalny upgrade do RAID 6, 60 jest dostępny M5210 (wymaga upgrade u cache). Opcjonalne upgrade y SSD Caching oraz Performance Accelerator są dostępne dla M Gb SAS/SATA non-raid: kontroler HBA N2215 Quad-port GbE z dodatkowym dedykowanym portem GbE do zdalnego zarządzania Redundantny zasilacz 550W/750W/900W/1500W AC 80 PLUS Platinum, lub redundantny 750W/1300W AC 80 PLUS Titanium. opcja 900W 48VDC Microsoft Windows Server 2016; SUSE Linux Enterprise Server; Red Hat Enterprise Linux Server; VMware ESXi. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5 Do 2 procesorów Intel Xeon seria E v4 (22-rdzenie), do 145W Do 1,5TB w 24 gniazdach, z wykorzystaniem modułów DIMM 64GB; 2400MHz Do 3 gniazd PCIe 3.0 plus jedno dedykowane gniazdo RAID Do 92TB z wykorzystaniem SSD SAS 7,68TB 12 Gb SAS/SATA RAID: RAID 0, 1, 10 dla M1215 lub M5210. Opcjonalny upgrade do RAID 5, 50 jest dostępny dla M1215. Opcjonalny upgrade do RAID 5, 50 jest dostępny dla M5210 (zerocache; 1 GB non-backed cache; 1 GB, 2 GB lub 4 GB flash-backed cache). Opcjonalny upgrade do RAID 6, 60 jest dostępny M5210 (wymaga upgrade u cache). Opcjonalne upgrade y SSD Caching oraz Performance Accelerator są dostępne dla M Gb SAS/SATA non-raid: kontroler HBA N2215 Quad-port GbE z dodatkowym dedykowanym portem GbE do zdalnego zarządzania Redundantny zasilacz 550W/750W/900W/1500W AC 80 PLUS Platinum, lub redundantny 750W AC 80 PLUS Titanium Microsoft Windows Server 2016; SUSE Linux Enterprise Server; Red Hat Enterprise Linux Server; VMware ESXi. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5 Model Lenovo Obudowa/Wysokość Procesor Pamięć Gniazda rozszerzeń Pamięć masowa wewnętrzna (maksymalnie) System x3250 M6 Rack/1U Procesor Intel Xeon seria E v6 lub Core i3 lub Pentium lub Celeron Do 64GB w 4 gniazdach, z wykorzystaniem modułów DIMM 16GB; 2133/2400MHz Jedno gniazdo PCIe 3.0 i jedno gniazdo PCIe 3.0 dedykowane dla ServerRAID M1210 Do 40TB z wykorzystaniem dysków twardych 3,5 NL SAS 10TB lub NL SATA Obsługa RAID 6 Gb SATA RAID: RAID 0, 1, 10, 5 dla C Gb SAS/6 Gb SATA RAID: RAID 0, 1, 10 dla M1210, M1215 lub M5210. Opcjonalny upgrade do RAID 5, 50 jest dostępny dla M1210, M1215. Opcjonalny upgrade do RAID 5, 50 jest dostępny dla M5210 (zero-cache; 1 GB non-backed cache; 1 GB, 2 GB lub 4 GB flash-backed cache). Opcjonalny upgrade do RAID 6, 60 jest dostępny M5210 (wymaga upgrade u cache). Opcjonalne upgrade y SSD Caching oraz Performance Accelerator są dostępne dla M Gb SAS/SATA non-raid: kontroler HBA N2215 Interfejs sieciowy Dwa porty GbE współdzielone sieć/zarządzanie lub jeden z portów jest dedykowany do zarządzania Pojedynczy zasilacz 300W AC fixed 80 PLUS Gold; lub do dwóch redundantnych zasilaczy hot-swap 460W AC 80 PLUS Gold Microsoft Windows Server 2016; Red Hat Enterprise Linux; SUSE Linux Enterprise Server; VMware/ESXi; Ubuntu (certyfikowany). Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5 7

8 Modele Lenovo ThinkServer RD450 ThinkServer RD350 Obudowa/Wysokość Rack/2U Rack/1U Procesor Pamięć Do 2 procesorów Intel Xeon seria E v4 (14-rdzeni), do 105W Do 1TB w 16 gniazdach, z wykorzystaniem modułów 64GB; 2400MHz Do 2 procesorów Intel Xeon seria E v4 (14-rdzeni), do 105W Do 1TB w 16 gniazdach, z wykorzystaniem modułów 64GB; 2400MHz Gniazda rozszerzeń Do 6 gniazd PCIe 3.0 Do 2 gniazd PCIe 3.0 Pamięć masowa wewnętrzna (maksymalnie) Do 80TB z wykorzystaniem 8 dysków 3,5 NL SATA 10TB Obsługa RAID ThinkServer RAID 110i AnyRAID (0/1/10, opcjonalnie 5)* ThinkServer RAID RD i AnyRAID (0/1/10, opcjonalnie 5/50)* ThinkServer RAID RD i AnyRAID (0/1/10/5/50/6/60)* ThinkServer RAID RD ix AnyRAID (0/1/10/5/50/6/60)* ThinkServer RAID 110i (0/1/10, opcjonalnie 5) ThinkServer RAID 520i (0/1/10, opcjonalnie 5/50) ThinkServer RAID 720i (0/1/10/5/50/6/60) Interfejs sieciowy * AnyRAID jest dostępny dla dysków 2,5 cala Dual-port GbE z dodatkowym dedykowanym portem GbE do zdalnego zarządzania Redundantny 450W 80 PLUS Gold, lub redundantny 550W/750W/1100W 80 PLUS Platinum, lub redundantny 750W 80 PLUS Titanium Microsoft Windows Server 2016; SUSE Linux Enterprise Server; Red Hat Enterprise Linux Server; VMware ESXi. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 1-rok lub 3-lata wsparcia u klienta, następnego dnia roboczego 9x5 Do 40 TB z wykorzystaniem 4 dysków twardych 3,5 NL SAS/SATA 10TB ThinkServer RAID 110i (0/1/10, opcjonalnie 5) ThinkServer RAID 520i (0/1/10, opcjonalnie 5/50) ThinkServer RAID 720i (0/1/10/5/50/6/60) Dual-port GbE z dodatkowym dedykowanym portem GbE do zdalnego zarządzania Redundantny 450W, 550W, lub 750W AC 80 PLUS Platinum lub redundantny 750W AC 80 PLUS Titanium Microsoft Windows Server 2016; SUSE Linux Enterprise Server; Red Hat Enterprise Linux Server; VMware ESXi. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 1-rok lub 3-lata wsparcia u klienta, następnego dnia roboczego 9x5 ThinkServer RD450 Procesory Intel Xeon Scalable 8

9 Model Lenovo Obudowa/Wysokość Procesor Pamięć Gniazda rozszerzeń Pamięć masowa wewnętrzna (maksymalnie) Obsługa RAID ThinkServer RS160 Rack/1U Procesor Intel Xeon E v6 z czterema rdzeniami taktowanymi do 3,7 GHz, 8 MB cache i obsługą pamięci 2133 MHz; lub procesor Intel Core i3 serii 6100/6300 z dwoma rdzeniami taktowanymi do 3,9 GHz, do 4 MB cache i obsługą pamięci 2133 MHz; lub procesor Intel Pentium serii G4400/G4500 z dwoma rdzeniami taktowanymi do 3,6 GHz, 3 MB cache i obsługą pamięci 2133 MHz Do 64GB w 4 gniazdach DIMM, z wykorzystaniem modułów DIMM 16GB; 2400MHz Maksymalnie jedno gniazdo PCIe 3.0 x16 (pełny tryb x16) low-profile z opcjonalnym riserem Do 20TB z wykorzystaniem 2 dysków twardych 3,5 SATA 10TB RAID 0, 1, 10, 5 oraz 50 z RAID 720i lub 720ix Opcjonalnie (dla 720i) lub obowiązkowo (dla 720ix) dostępne są upgrade y pamięci podręcznej cache: 1 GB non-backed; 1 GB, 2 GB lub 4 GB flashbacked. Upgrade y cache obejmują obsługę RAID 6 i 60. Upgrade Flash backup obejmuje funkcje FastPath oraz Cache Cade Pro 2.0 Interfejs sieciowy Dwa zintegrowane porty GbE (10/100/1000 Mbps) RJ-45 (Intel I210) Jeden port GbE (10/100/1000 Mbps) RJ-45 dla systemów zarządzania Jeden zasilacz 300W AC ( V) fixed (80 PLUS Gold) Windows Server 2012/2012 R2/2016; Red Hat Enterprise Linux (RHEL) Server 6; SUSE Linux Enterprise Server (SLES) 11; VMware vsphere (ESXi) 6.0. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 1 rok oraz 3 lata CRU (samodzielna wymiana; w zależności od modelu) i wsparcie u klienta, następnego dnia roboczego 9x5 Portfolio dla centrów danych pod ręką Prezentacja szerokiego portfolio Lenovo dla centrów danych w 3D. Poznaj nasze produkty. Wejdź na stronę lenovofiles.com/3dtours Procesor Intel Xeon 9

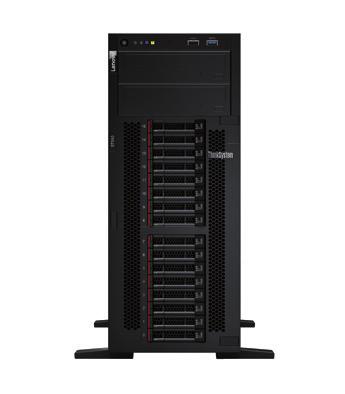

10 Serwery Tower Modele Lenovo Obudowa/Wysokość Procesor Pamięć Gniazda rozszerzeń Wnęki napędów Obsługa RAID Interfejs sieciowy (zgodne z Energy Star 2.1) Zarządzanie systemami ThinkSystem ST550 Tower/4U Do 2 procesorów Xeon Bronze, Silver, Gold lub Platinum, do 125W Do 1,5TB w 12 gniazdach DIMM z wykorzystaniem modułów DIMM 768GB; 2666MHz TruDDR4 Do 6 gniazd PCIe 3.0 (przy 2 procesorach) Do 16 wnęk SFF (w tym 4 NVMe) lub 8 LFF; plus do 4 SFF (we wnęce napędu optycznego) i 2 wewnętrzne dyski startowe M.2 Programowy RAID (4 porty) standardowo; opcjonalnie sprzętowy RAID (do 24 portów); maksymalnie 16-portowe kontrolery HBA 2 porty 1GbE standardowo; opcjonalnie 1GbE, 10GBASE-T i 10Gb SFP+; 1 dedykowany port 1GbE do zarządzania 1 zasilacz 450W 80 PLUS Gold (fixed); lub 2 zasilacze 550W/750W/1100W 80 PLUS Platinum (hot-swap/ redundantne N+1); lub 2 zasilacze 750W 80 PLUS Titanium (hot-swap/redundantne) Wbudowane zarządzanie przy pomocy XClarity Controller, scentralizowane dostarczanie infrastruktury XClarity Administrator, wtyczki XClarity Integrator, scentralizowane zarządzanie zasilaniem serwerów XClarity Energy Manager Microsoft Windows Server; Red Hat Enterprise Linux; SUSE Linux Enterprise Server; VMware vsphere. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 1 rok oraz 3 lata CRU (samodzielna wymiana; w zależności od modelu) i wsparcie u klienta, następnego dnia roboczego 9x5 ThinkSystem ST550 Modele Lenovo ThinkServer TS150 ThinkServer TS460 Obudowa/Wysokość Tower/4U Tower/4U Procesor Pamięć Procesor Intel Xeon seria E v6 lub Core i3 lub Pentium lub Celeron (4 rdzenie), taktowanie do 2400MHz Do 64GB w 4 gniazdach, z wykorzystaniem modułów DIMM 16GB; 2400MHz ECC TruDDR4 Procesor Intel Xeon seria E v6; Core i3 i Pentium; cache maksymalnie 8MB Do 64GB w 4 gniazdach, z wykorzystaniem modułów DIMM 16GB; 2400MHz ECC TruDDR4 Gniazda rozszerzeń 4 gniazda PCIe gniazda PCIe 3.0: x4/x4, x16/x16 (x8 w przypadku gdy gniazdo 4 jest używane), x1/x1, x8/x8 Pamięć masowa wewnętrzna (maksymalnie) Do 40TB z wykorzystaniem 4 dysków twardych 3,5 SATA 10TB Obsługa RAID ThinkServer RAID 121i SW RAID 0/1/10/5 standardowo; opcjonalnie PCIe ThinkServer RAID 520i 12Gb HW RAID 0/1/10/5 Interfejs sieciowy Do 9 portów: 1x Ethernet 1Gbps onboard standardowo; 2 opcjonalne adaptery 2/4-portowe 1Gb Ethernet Jeden zasilacz 250W AC fixed ( V) 80 PLUS Bronze lub jeden 400W AC fixed ( V) 80 PLUS Platinum Microsoft Windows Server 2016 oraz 2012R2; VMware Vsphere (ESXi); Red Hat Enterprise Linux Server; Klient (Microsoft Windows 10). Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 1 rok oraz 3 lata CRU (samodzielna wymiana; w zależności od modelu) i wsparcie u klienta, następnego dnia roboczego 9x5 10 Do 80TB z wykorzystaniem 8 dysków twardych 3,5 SAS 10TB Programowy RAID ThinkServer RAID 121i; opcjonalnie sprzętowy PCIe RAID: ThinkServer RAID 520i 12Gb, ThinkServer RAID 720i 12Gb (opcjonalnie cache oraz BBU), LSI e 12Gb SAS (JBOD) 2x Ethernet 1Gb onboard standardowo; 2 opcjonalne adaptery 2/4-portowe Ethernet 1Gb i 1/2-portowe Ethernet 10Gb 1/1; 300W 80 PLUS Bronze (bez hot-swap); 1/2 450W 80 PLUS Gold (hot-swap/redundantne) Microsoft Windows Server & Hypervisor 2012 R2 oraz 2016; Microsoft Windows Storage 2012R2 oraz 2016; Klient OS Windows 10; VMware Vsphere (ESXi); Red Hat Enterprise Linux Server; SUSE. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 1 rok oraz 3 lata CRU (samodzielna wymiana; w zależności od modelu) i wsparcie u klienta, następnego dnia roboczego 9x5

11 Model Lenovo Obudowa/Wysokość Procesor Pamięć System x3500 M5 Tower/5U Gniazda rozszerzeń Do 7 gniazd PCIe 3.0 Pamięć masowa wewnętrzna (maksymalnie) Do 2 procesorów Intel Xeon seria E v3 (18-rdzeni) Do 1,5TB w 24 gniazdach, z wykorzystaniem modułów DIMM 64GB; 2133MHz TruDDR TB z wykorzystaniem 32 dysków SSD 2.5-cala SAS 3,84TB hot-swap Obsługa RAID Do dwóch adapterów 12Gbps sprzętowego RAID 0, 1, 10 z upgrade ami RAID-5, 50, 6, 60 Interfejs sieciowy Quad-port Gigabit Ethernet oraz jednoportowy IMM2 standardowo; opcjonalnie adaptery 10GbE i 40GbE PCIe 1/2 hot-swap redundantne 550/750/900/1500W AC, 80 PLUS Platinum lub 750W 80 PLUS Titanium Microsoft Windows Server 2016; Red Hat Enterprise Linux; SUSE Linux Enterprise Server; VMware ESXi. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5 Model Lenovo Obudowa/Wysokość Procesor Pamięć ThinkServer TD350 Tower/4U Gniazda rozszerzeń Do 7 gniazd PCIe 3.0 Pamięć masowa wewnętrzna (maksymalnie) Obsługa RAID Interfejs sieciowy Do 2 procesorów Intel Xeon seria E v4 (20-rdzeni), taktowanie do 2400MHz Do 1TB w 16 gniazdach z wykorzystaniem modułów DIMM 64GB; 2400 MHz TruDDR Do 245TB z wykorzystaniem 32 dysków SSD Enterprise Capacity SAS 7.68TB; dostępne opcje: SSD M.2 i karta SD ThinkServer RAID 110i,510i,520i AnyRAID, (0/1/10, opcjonalnie 5 ThinkServer RAID 720i,720ix AnyRAID Adapter (0/1/10/5/50/6/60) Dual-port GbE z dedykowanym portem do zarządzania Do dwóch redundantnych zasilaczy hot-swap 450W, 80 PLUS Gold, 550W, 750W lub 1100W 80 PLUS Platinum lub 750W High Efficiency 80 PLUS Titanium Microsoft Windows Server 2016; SUSE Linux Enterprise Server; Red Hat Enterprise Linux Server; VMware ESXi. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 1-rok lub 3-lata wsparcia u klienta, następnego dnia roboczego 9x5 Poznaj centrum danych definiowane przez przyszłe wymagania Obejrzyj film i dowiedz się, jak Lenovo wspiera innowacje. Portfolio dla centrów danych pod ręką Prezentacja szerokiego portfolio Lenovo dla centrów danych w 3D. Poznaj nasze produkty. Wejdź na stronę lenovofiles.com/3dtours 11

12 Systemy High-End Zaprojektowane specjalnie dla krytycznych obciążeń biznesowych Serwery Lenovo klasy high-end rack są przeznaczone do obsługi wymagających obciążeń wertykalnych. Sprawdzają się także jako zastępstwo dla starszych, wysłużonych systemów. Niedawno zaprezentowane portfolio ThinkSystem składa się z nowych modeli zaprojektowanych z myślą o obsłudze kluczowych obciążeń biznesowych, takich jak bazy danych in-memory, duże transakcyjne bazy danych, analityka tradycyjna oraz czasu rzeczywistego, a także system ERP, CRM i obciążeń w środowiskach zwirtualizowanych. Maksymalna niezawodność na x86. Wykrywanie błędów, automonitorowanie oraz autonaprawa. Konsekwentnie nr 1 pod względem niezawodności. 1 Konkretne, wartościowe informacje dla biznesu w czasie rzeczywistym. W obszarze analityki TCO lepsze o 31% w porównaniu z konkurentami, najlepsze wyniki w testach wydajnościowych, ogromna ilość wewnętrznej pamięci masowej oraz bezpośrednie połączenia NVMe. Bez ograniczeń. Niezrównana skalowalność dzięki czterem i ośmiu procesorom na platformie 4U, modularna szuflada dyskowa, największa gęstość napędów, dostęp od przodu i od tyłu, co przyspiesza czynności serwisowe o 12%. ThinkSystem SR850 Model Lenovo Obudowa/Wysokość Procesor Pamięć Gniazda rozszerzeń Pamięć masowa wewnętrzna (maksymalnie) Obsługa RAID Obsługa RAID Interfejs sieciowy ThinkSystem SR850 Rack/2U 2 lub 4 procesory Intel Xeon Gold lub Platinum, do 28 rdzeni per procesor, do 165W Do 6TB w 48 gniazdach z wykorzystaniem modułów DIMM 128GB1; 2666MHz TruDDR4 Do 9 gniazd PCIe plus 1x LOM; opcjonalnie 1 gniazdo ML2 Do 16 wnęk 2,5 obsługujących dyski SAS/SATA HDD i SSD lub do 8 wnęk 2,5 NVMe SSD; plus do 2 mirrorowanych dysków startowych M.2 RAID sprzętowy (do 16 portów) z pamięcią podręczną flash; maksymalnie 16-portowe kontrolery HBA 2 zasilacze hot-swap/redundantne: 750W/1100W/1600W AC 80 PLUS Platinum RAID sprzętowy (do 16 portów) z pamięcią podręczną flash; maksymalnie 16-portowe kontrolery HBA Jedna (2-/4-portowa) karta LOM 1GbE lub 10GbE; opcjonalnie adaptery 1GbE, 10GbE, 25GbE, 40GbE lub InfiniBand PCIe; 1 dedykowany port 1GbE do zarządzania 2 zasilacze hot-swap/redundantne: 750W/1100W/1600W AC 80 PLUS Platinum Microsoft Windows Server; Red Hat Enterprise Linux Server; SUSE Linux Enterprise Server; VMware vsphere. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 1 rok oraz 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie upgrade usług 1 Raport Global Hardware, Server OS Reliability, ITIC, październik 2016 r. 12

13 Model Lenovo Obudowa/Wysokość ThinkSystem SR950 Rack/4U Procesor 2, 4 lub 8 procesorów Intel Xeon Platinum, do 28 rdzeni na procesor, do 205W lub 2 lub 4 procesory Intel Gold Pamięć Do 12TB w 96 gniazdach, przy wykorzystaniu modułów DIMM 128GB; 2666MHz TruDDR4 Gniazda rozszerzeń Do 14 PCIe z tyłu, (11x x16 +, 3x x8), 2 współdzielone ML2 i PCIe (x16) oraz 1x LOM; plus 2 dedykowane RAID z przodu Pamięć masowa wewnętrzna (maksymalnie) Obsługa RAID Interfejs sieciowy Do 24 wnęk SFF obsługujących dyski twarde/ssd SAS/SATA, w tym 12 SSD SFF NVMe Opcjonalnie sprzętowy RAID; obsługa dysków startowych M.2 z opcjonalnym RAID Jedna (2-/4-portowa) karta LOM 1GbE lub 10GbE; opcjonalnie adaptery 1GbE, 10GbE, 25GbE, 40GbE lub InfiniBand FDR PCIe; 1 dedykowany port 1GbE do zarządzania Do 4 współdzielonych zasilaczy 1100W lub 1600W AC 80 PLUS Platinum Microsoft Windows Server; Red Hat Enterprise Linux Server; SUSE Linux Enterprise Server; VMware vsphere. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 1 rok oraz 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie upgrade usług Modele Lenovo System x3850 X6 System x3950 X6 Obudowa/Wysokość Rack/4U Rack/8U Procesor Do 24 rdzeni na procesor Do 24 rdzeni na procesor Pamięć Gniazda rozszerzeń Pamięć masowa wewnętrzna (maksymalnie) Obsługa RAID Interfejs sieciowy Do 6TB w 96 gniazdach, przy wykorzystaniu modułów DIMM 64GB; 1866MHz TruDDR4 / 1600MHz TruDDR3 Do 11 PCIe; Gen3 (do 11), Gen2 (do 2), do pięciu gniazd x16; do sześciu pełnej długości i pełnej wysokości Do 61,44TB przy wykorzystaniu 8 dysków SSD 2.5 SAS 3,84TB, do 16TB przy wykorzystaniu 8 dysków twardych 2.5 NL SAS 2TB, lub do 8TB przy wykorzystaniu 4 dysków SSD 2.5 PCIe NVMe 2TB 12 Gb SAS/SATA RAID 0, 1 lub 10 przy ServeRAID M5210; dostępny jest opcjonalny upgrade do RAID 5 lub 50 (zero-cache; 1 GB non-backed cache; 1 GB lub 2 GB flash-backed cache). Dostępny jest upgrade do RAID 6 lub 60 dla M5210 z upgradem 1 GB lub 2 GB Jedno gniazdo ML2; wybór kart ML2: 4 x 1GbE miedź lub 2 x 10GbE SFP+ lub 2 x 10GbE 10BaseT; dedykowany port 1GbE on-board do zarządzania Do czterech redundantnych zasilaczy hot swap 900W lub 1400W AC 80 PLUS Platinum lub 48V 750W DC Microsoft Windows Server 2016; Red Hat Enterprise Linux Server; SUSE Linux Enterprise Server; VMware ESXi. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5 1 Raport Global Hardware, Server OS Reliability, ITIC, październik 2016 r. Do 12TB w 192 gniazdach, przy wykorzystaniu modułów DIMM 64GB; 1866MHz Tru DDR4 / 1600 MHz DDR3 Do 22 PCIe; Gen3 (do 22), Gen2 (do 4), do dziesięciu gniazd x16; do dwunastu pełnej długości i pełnej wysokości Do 122,9TB przy wykorzystaniu 16 dysków SSD 2.5 SAS 7,68TB, do 32TB przy wykorzystaniu 16 dysków twardych 2.5 SAS 2TB, lub do 16TB przy wykorzystaniu 8 dysków SSD 2.5 PCIe NVMe 2TB 12 Gb SAS/SATA RAID 0, 1 lub 10 przy ServeRAID M5210; dostępny jest opcjonalny upgrade do RAID 5 lub 50 (zero-cache; 1 GB non-backed cache; 1 GB lub 2 GB flash-backed cache). Dostępny jest upgrade do RAID 6 lub 60 dla M5210 z upgradem 1 GB lub 2 GB Dwa gniazda ML2; wybór kart ML2: 4 x 1GbE miedź lub 2 x 10GbE SFP+ lub 2 x 10GbE 10BaseT; dwa dedykowane porty 1GbE on-board do zarządzania Do ośmiu redundantnych zasilaczy hot swap 900W lub 1400W AC 80 PLUS Platinum lub 48V 750W DC Microsoft Windows Server 2016; SUSE Linux Enterprise Server; Red Hat Enterprise Linux Server; VMware vsphere Hypervisor. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5 Portfolio dla centrów danych pod ręką Prezentacja szerokiego portfolio Lenovo dla centrów danych w 3D. Poznaj nasze produkty. Wejdź na stronę lenovofiles.com/3dtours 13

14 Więcej niż serwery blade Platforma orkiestracyjna gotowa na jutrzejsze wyzwania biznesu ThinkSystem SN850 Przedstawiamy platformę zintegrowanej infrastruktury obsługującą połączone zasoby obliczeniowe, pamięci masowej, zarządzania systemami i interfejs sieciowy, która jest w stanie spełnić wymagania twoich aplikacji. Solidna obudowa klasy enterprise została zaprojektowana z myślą o prostym, natychmiastowym wdrożeniu i skalowaniu wraz ze zmieniającymi się potrzebami w przyszłości. Opracowana do obsługi kluczowych aplikacji biznesowych, takich jak wirtualizacja, chmura obliczeniowa, bazy danych i analityka dla klientów z sektora bankowego/ finansowego, edukacyjnego, administracji publicznej, telekomunikacyjnego oraz przemysłowego. Elastyczna infrastruktura do dynamicznych obciążeń. Zarządzanie zasobami wykorzystujące zarówno administrowanie sprzętem, jak i systemami. Wielopoziomowa efektywność. XClarity skraca czas zarządzania; modularna, zintegrowana konstrukcja oraz adaptacyjne chłodzenie strefowe ogranicza koszty w centrach danych. Sprawdzona platforma, ochrona inwestycji. Architektura obsługująca zaprezentowane niedawno serwery blade ThinkSystem wyposażone w procesory Intel Xeon oraz przyszłe generacje serwerów, co zapewnia wyjątkową ochronę inwestycji. Procesory Intel Xeon Scalable 14

15 Modele Lenovo ThinkSystem SN550 Flex System x240 M5 Obudowa/Wysokość Procesor Pamięć Węzeł obliczeniowy Flex System standardowej szerokości Do 14 na obudowę Do dwóch procesorów Intel Xeon Scalable, Bronze, Silver, Gold lub Platinum do 165W: od 4 do 28 rdzeni; taktowanie rdzeni od 1,7 GHz do 3,6 GHz; do 38,5 MB L3 cache. Dwa łącza QPI do 10,4 GT/s każde. Taktowanie pamięci do 2666 MHz Do 3TB w 24 gniazdach przy wykorzystaniu modułów DIMM 128GB (wymaga procesorów z sufiksem M które obsługują per procesor pamięć większą niż 786GB); 2666MHz TruDDR4 Węzeł obliczeniowy Flex System standardowej szerokości Do 14 na obudowę Do dwóch procesorów Intel Xeon E v4: od 4 do 22 rdzeni; taktowanie rdzeni od 1,7 GHz do 3.5 GHz; do 55 MB L3 cache. Dwa łącza QPI do 9,6 GT/s każde. Taktowanie pamięci do 2400 MHz Do 1,5TB w 24 gniazdach, przy wykorzystaniu modułów DIMM 64GB; 2400MHz Gniazda rozszerzeń Do 2 adapterów I/O PCIe x16 Do 2 adapterów Flex Gen 2 PCIe Gen 3 z maksymalnie 2 gniazdami x16 oraz 2 gniazdami x8 oraz 2 adapterami I/O Pamięć masowa wewnętrzna (maksymalnie) Obsługa RAID Interfejs sieciowy Do 2 wnęk pamięci masowej 2.5 obsługujących dyski twarde/ssd SAS/SATA lub SSD NVMe/U.2; plus 1 lub 2 (mirrorowane) dyski startowe M.2 SATA (opcjonalnie RAID 1) Programowy RAID standardowo (6Gbps SATA); opcjonalnie podstawowy sprzętowy RAID (12Gbps SAS/SATA); opcjonalnie zaawansowany sprzętowy RAID (12Gbps SAS/SATA 2GB flashbacked cache) 4 LOM 10GbE z konektorem fabric; lub 2 10GbE, 4 10GbE lub adaptery I/O Interfejs sieciowy konwergentnej Microsoft Windows Server; Red Hat Enterprise Linux; SUSE Linux Enterprise Server; VMware vsphere. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5 Do 7,68TB przy wykorzystaniu dysków SSD 2.5 SATA 3,84TB lub do 4TB przy wykorzystaniu dysków twardych NL SATA 2 TB Do 4TB przy wykorzystaniu dysków SSD NVMe PCIe 2 TB Do 3,2TB przy wykorzystaniu dysków SSD 1.8-cala 800 GB RAID 0, 1, 1E opcjonalnie 5 LOMless. Dwa gniazda dla adapterów I/O PCIe obsługujące adaptery Ethernet 1/10/40Gb, Fibre Channel lub Infiniband Microsoft Windows Server 2016; Red Hat Enterprise Linux; SUSE Linux Enterprise Server; VMware ESXi. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5 1.5TB z chwilą dostępności na rynku; moduły DIMM 128GB dostępne wkrótce. Wcześniejsza dostępność w trybie oferty special bid. ThinkSystem SN550 Procesory Intel Xeon Scalable 15

16 Modele Lenovo ThinkSystem SN850 Flex System x480 Obudowa/Wysokość Procesor Pamięć Węzeł obliczeniowy Flex System podwójnej szerokości Do 7 per chassis Do czterech procesorów Intel Xeon Scalable, Gold lub Platinum, od 4 do 28 rdzeni; taktowanie rdzeni od 1,7 GHz do 3,6 GHz; do 38,5 MB L3 cache. Do 3 łączy QPI do 10,4 GT/s każde (w zależności od procesora). Taktowanie pamięci do 2666 MHz Do 6TB w 48 gniazdach przy wykorzystaniu modułów DIMM 128GB (wymaga procesorów z sufiksem M które obsługują per procesor pamięć większą niż 786GB); 2666MHz TruDDR4 Węzeł obliczeniowy Flex System podwójnej szerokości Do 7 per chassis Dwa procesory Intel Xeon E v3, każdy z 14 (2.2 GHz), 12 (2.1 GHz), 10 (1.9 GHz) lub 8 rdzeniami (2.1 GHz). Trzy łącza QPI. Do 6TB w 96 gniazdach, przy wykorzystaniu modułów DIMM 64GB; 1600 MHz DDR3 Gniazda rozszerzeń Do 4 adapterów I/O PCIe x16 Do 8 adapterów PCIe Gen3 Pamięć masowa wewnętrzna (maksymalnie) Obsługa RAID Interfejs sieciowy Do 4 wnęk 2,5 obsługujących dyski twarde/ SSD SAS/SATA lub dyski SSD U.2 NVMe; plus do 2 mirrorowanych dysków startowych M.2 (opcjonalnie RAID 1) Programowy RAID standardowo (6Gbps SATA); opcjonalnie podstawowy sprzętowy RAID (12Gbps SAS/SATA); opcjonalnie zaawansowany sprzętowy RAID (12Gbps SAS/SATA 2GB flashbacked cache) 4 LOM 10GbE z konektorem fabric; lub 2 10GbE, 4 10GbE lub adaptery I/O Interfejs sieciowy konwergentnej Microsoft Windows Server; Red Hat Enterprise Linux; SUSE Linux Enterprise Server; VMware vsphere. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5 Do 4 wnęk 2,5-cala obsługujących dyski twarde/ SSD SAS/SATA RAID 0, 1, opcjonalnie 5,-50 LOMless. 16 (x880) lub 8 (x480) gniazd dla adapterów I/O PCIe obsługujących adaptery Ethernet 1/10/40Gb, Fibre Channel lub Infiniband. (Niektóre modele posiadają wbudowany 10GbE) Microsoft Windows Server 2016; Red Hat Enterprise Linux; SUSE Linux Enterprise Server; VMware ESXi. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5 3 TB z chwilą dostępności na rynku; moduły DIMM 128 GB dostępne wkrótce. Wcześniejsza dostępność w trybie oferty special bid. Portfolio dla centrów danych pod ręką Procesory Intel Xeon Scalable 16 Prezentacja szerokiego portfolio Lenovo dla centrów danych w 3D. Poznaj nasze produkty. Wejdź na stronę lenovofiles.com/3dtours

17 Systemy o zoptymalizowanej gęstości Przygotowane na zmiany. Czy ty jesteś gotowy? Konstrukcja zapewniająca optymalne efekty w przypadku wielu różnorodnych obciążeń. Elastyczna architektura pozwala na dostosowanie do ewoluujących potrzeb. Systemy Lenovo o wysokiej gęstości to potężne platformy do obsługi obciążeń wymagających dużej wydajności od obliczeń technicznych, przez gridy, po analitykę i wielkoskalowe infrastruktury chmurowe i wirtualizacyjne. Wszystko to przy większej efektywności kosztowej i energetycznej niż kiedykolwiek wcześniej. Większe możliwości na mniejszej przestrzeni. Innowacyjna obudowa umożliwia osiągnięcie większej gęstości na potrzeby obciążeń hiperkonwergentnych. ThinkSystem SD530 Przygotowane na zmiany. Koncepcja umożliwiająca dodawanie kolejnych węzłów obsługujących procesory graficzne oraz specjalizowane adaptery IO. Modularność niezbędna do transformacji. Deagregacja IO pozwala na wykorzystanie wielu architektur, a skalowalne zarządzanie upraszcza czynności administracyjne i zmniejsza koszty. Dostęp od przodu i tyłu ułatwia czynności serwisowe. Procesory Intel Xeon Scalable 17 Portfolio dla centrów danych pod ręką Prezentacja szerokiego portfolio Lenovo dla centrów danych w 3D. Poznaj nasze produkty. Wejdź na stronę lenovofiles.com/3dtours

18 Model Lenovo Obudowa/Wysokość Procesor Pamięć Gniazda rozszerzeń Wnęki napędów Interfejs sieciowy Obsługa RAID Zarządzanie systemami ThinkSystem SD530 Obudowa 2U; maks. 4 węzły w obudowie 1 lub 2 procesory Xeon Bronze, Silver, Gold lub Platinum, do 165W Do 1TB w 16 gniazdach, przy wykorzystaniu modułów LRDIMM 64GB; 2666MHz TruDDR4 1 moduł (shuttle) w obudowie D2: albo x8 PCIe Shuttle z 8 gniazdami PCIe 3.0 x8 (2 na węzeł); albo x16 PCIe Shuttle z 4 gniazdami PCIe 3.0 x16 (1 na węzeł). Do 2 zewnętrznych szuflad GPU w obudowie (maks. 2 układy GPU w każdej szufladzie); jedna szuflada na węzeł Do 24 (6x na węzeł) HS SFF SAS/SATA HDD/SSD; do 8 (2 na węzeł) HS SFF NVMe SSD Opcjonalnie 8-portowy EIOM 10Gb SFP+ (dwa porty na węzeł); Opcjonalnie 8-portowy EIOM 10GbaseT RJ45 (dwa porty na węzeł) 1 lub 2 zasilacze hot-swap, redundantne 2000W, 1600W lub 1100W SW RAID obsługuje JBOD; Entry RAID; opcjonalnie. HW RAID 12Gb obsługuje JBOD; obsługa dysków startowych M.2 z opcjonalnym RAID Wbudowane zarządzanie przy pomocy XClarity Controller XClarity Administrator scentralizowane dostarczanie infrastruktury Wtyczki XClarity Integrator XClarity Energy Manager scentralizowane zarządzanie zasilaniem serwerów Microsoft Windows Server; Red Hat Enterprise Linux; SUSE Linux Enterprise Server; VMware vsphere. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5, opcjonalnie upgrade usług Modele Lenovo NeXtScale nx360 M5 ThinkServer sd350 Obudowa/Wysokość Węzeł obliczeniowy 1U połowy szerokości Węzeł obliczeniowy 1U połowy szerokości Procesor 2 procesory serii Intel Xeon E v4 Procesor serii Intel Xeon E v4 (do 20 rdzeni) Pamięć Do 512GB w 16 gniazdach, przy wykorzystaniu modułów DIMM 32GB; 2400MHz DDR4 Do 512GB w 16 gniazdach, z wykorzystaniem modułów 32GB; 2400MHz Obsługiwane obudowy NeXtScale n1200 6U 12 węzłów w obudowie n400 2U 4 węzły w obudowie Lokalna pamięć masowa Szuflada NeX (Native Expansion) Wewnętrzny RAID Do wyboru: jeden dysk twardy 3,5, dwa dyski twarde/ssd 2,5 (simple swap), lub cztery dyski SSD 1,8. Opcjonalnie dwa dyski twarde hot-swap 2,5 z dostępem od przodu Opcjonalnie wsparcie dla adaptera SD Media 7 dysków twardych SAS/SATA 3,5-cala - Kontroler SATA na płycie głównej z opcjami RAID Porty USB Jeden wewnętrzny port USB i dwa porty USB 1.1 do komunikacji z lokalna konsolą z konektorem KVM I/O Zarządzanie systemami Jedno gniazdo ML2 dla Infiniband FDR, 10GbE, 25GbE, 40GbE, dwa 10GbE, jednego PCIe (x16 PCI Express 3.0) 1 współdzielony port 1GbE na serwer o szerokości połowy standardu SUSE Linux Enterprise Server; Red Hat Enterprise Linux; Microsoft Windows Server; VMware ESXi. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5 Do sześciu wnęk hot-swap SAS/SATA 2,5 na serwer. Wnęki dyskowe są zlokalizowane w obudowie n400, poza serwerami sd350. Ponadto obsługa jednego dysku wewnętrznego flash SATADOM znajdującego się wewnątrz serwera sd350 Obsługa RAID: SW RAID 0/1/10/5 standardowo; opcjonalnie HW RAID 0/1/10 Dwa porty USB 3.0 Trzy gniazda na adaptery PCIe 3.0 i obsługa dla portów Ethernet za pośrednictwem adaptera OCP zainstalowanego w dedykowanym gnieździe mezzanine; dwuportowy adapter 1 GbE lub dwuportowy adapter 10 GbE 1 port GbE obsługujący zarządzanie systemami Red Hat Enterprise Linux; SUSE Linux Enterprise Server; Microsoft Windows Server; VMware ESXi. Więcej informacji na ten temat można znaleźć na lenovopress.com/osig 1 rok CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5 18

19 Pamięć masowa Konsekwentnie wzmacniamy nasze portfolio pamięci masowej, dlatego oferta Lenovo obejmuje szeroki zakres rozwiązań klasy enterprise. Pozwalają one zaspokoić nieustannie rosnące wymagania biznesowe, a przy tym są dopasowane do istniejących budżetów i gwarantują, że dane są dostępne zawsze, kiedy są potrzebne. Charakterystyczne dla naszej oferty są kluczowe funkcje od tieringu pamięci masowej, przez dynamiczną alokację, po szyfrowanie danych, wszystkie dostępne za pośrednictwem przyjaznego dla użytkownika interfejsu. Portfolio pamięci masowej pod ręką Lenovo ThinkSystem DS2200 Prezentacja szerokiego portfolio Lenovo w 3D. Poznaj nasze produkty. Wejdź na stronę lenovofiles.com/3dtours Sieć SAN Współdzielona pamięć masowa zapewnia wysoko wydajny dostęp do krytycznych danych Lenovo ThinkSystem serii DS Opracowana przez Lenovo oferta ThinkSystem DS, na którą składają się macierze SAN all-flash i hybrydowe, to prawdziwa rewolucja. Całkowicie zmieniają uwarunkowania ekonomiczne w obszarze pamięci masowej oferują funkcjonalności klasy enterprise w cenie rozwiązań podstawowych. Dostępne dla wszystkich. Najlepszy na rynku stosunek cena/wydajność oraz koszty/gb. Bez kompromisów. Intuicyjne. Konfiguracja zajmuje mniej niż 15 minut. Zarządzanie wszystkimi macierzami pamięci masowej za pośrednictwem wspólnego graficznego interfejsu użytkownika. Zintegrowanie zarządzanie sprzętem z użyciem XClarity. Szybkie. Ponad 375K IOPS przy opóźnieniach mniejszych niż 1 milisekunda. 19

20 Modele Lenovo Lenovo ThinkSystem DS2200 Lenovo ThinkSystem DS4200 Lenovo ThinkSystem DS6200 Obudowa/Wysokość 2U 2U 2U Wnęki napędów 12x 3,5 ; 24x 2,5 12x 3,5 ; 24x 2,5 24x 2,5 Pamięć masowa wewnętrzna (maksymalnie) 480TB (3,5 ); TB (2,5 ) 1,2PB (3.5 ); TB (2.5 ) 1,26PB (2,5 and 3,5 ) Kontrolery Podwójne (aktywny/aktywny) Podwójne (aktywny/aktywny) Podwójne (aktywny/aktywny) Liczba obsługiwanych jednostek Liczba obsługiwanych napędów Obsługiwane typy napędów Porty hosta Wydajność 1 węzeł + 3 jednostki rozszerzające (2U12/2U24); możliwość stosowania różnych jednostek w obrębie macierzy 96 (przy wykorzystaniu napędów 2,5 i 3 jednostek rozszerzających) Wszystkie napędy 12Gb SAS: dyski twarde 7,200 rpm, 10,000 rpm oraz 15,000 rpm; dyski SSD MLC; dyski twarde i SSD SED 2-porty SAS, 2-port FC, 2-port iscsi; jeden typ łączy Do 100,000 IOPS (odczyt losowy); do 3,5GBps przepustowość odczytu; do 3GBps przepustowość zapisu 1 węzeł + 9 jednostek rozszerzających (2U12/2U24); możliwość stosowania różnych jednostek w obrębie macierzy 240 (przy wykorzystaniu napędów 2,5 i 9 jednostek rozszerzających) Wszystkie napędy 12Gb SAS: dyski twarde 7,200 rpm, 10,000 rpm oraz 15,000 rpm; dyski SSD MLC; dyski twarde i SSD SED 4-porty SAS, 4-porty FC, 4-porty iscsi, łączność hybrydowa Do 235,000 IOPS (odczyt losowy); do 7,0GBps przepustowość odczytu; do 5,5GBps przepustowość zapisu 1 węzeł + 9 jednostek rozszerzających (2U12/2U24); możliwość stosowania różnych jednostek w obrębie macierzy 240 (przy wykorzystaniu napędów 2,5 i 9 jednostek rozszerzających SFF) Wszystkie napędy 12Gb SAS: dyski twarde 7,200 rpm, 10,000 rpm oraz 15,000 rpm; dyski SSD MLC; dyski twarde i SSD SED 4-porty SAS, 4-porty FC, 4-porty iscsi, łączność hybrydowa (FC/iSCSI) Do 375,000 IOPS (odczyt losowy); do 7,0GBps przepustowość odczytu; do 5,5GBps przepustowość zapisu Obsługa RAID RAID 0, 1, 10, 5, 6 RAID 0, 1, 10, 5, 6 RAID 0, 1, 10, 5, 6 Wentylatory i zasilacze Hot-swap/redundantne Hot-swap/redundantne Hot-swap/redundantne Całkowita pamięć kontrolerów Maks. liczba wolumenów na system 16GB 16GB 32GB 1024 (do 128TB każdy) 1024 (do 128TB każdy) 1024 (do 128TB każdy) Certyfikat Energy Star Tak Tak Tak Migawki Obsługa SSD/ buforowanie odczytu Asynchroniczna replikacja Inteligentny tiering w czasie rzeczywistym Standardowo 128; opcjonalnie 512 lub 1024 Standardowo 128; opcjonalnie 512 lub 1024 Standardowo Standardowo Standardowo Standardowo 128; opcjonalnie 512 lub 1024 Opcjonalnie (iscsi) Opcjonalnie (iscsi) Opcjonalnie (iscsi) Standardowo dyski twarde; opcjonalnie dyski twarde + SSD 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5, opcjonalnie upgrade usług Standardowo dyski twarde; opcjonalnie dyski twarde + SSD 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5, opcjonalnie upgrade usług Standardowo dyski twarde; opcjonalnie dyski twarde + SSD 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5, opcjonalnie upgrade usług 20

21 Pamięć masowa Lenovo serii V Hybrydowe pamięci masowe Lenovo serii V zostały zaprojektowane z myślą o wyrafinowanych funkcjach, efektywności oraz elastyczności. Udało się to osiągnąć dzięki wbudowanej, dynamicznej alokacji przestrzeni oraz możliwości migracji danych z istniejącej pamięci masowej bez zakłócania pracy. Te urządzenia SAN klasy enterprise zapewniają duże możliwości w zakresie zarządzania wszystkimi typami centrów danych dzięki: Kompresji w czasie rzeczywistym; Wirtualizacji danych; Funkcji Hyper-Swap; Wyjątkowej skalowalności. Modele Lenovo Lenovo Storage V3700 V2 Lenovo Storage V5030 Łączność (Standardowo) 12Gb SAS 1Gb iscsi 12Gb SAS 1Gb iscsi Łączność (Opcjonalnie) 16GbFC 12Gb SAS 1Gb iscsi 10Gb iscsi/fcoe 16Gb FC 12Gb SAS 10Gb iscsi/fcoe Pamięć cache (na kontroler) 16GB Maks. liczba napędów 240 napędów (do 9 jednostek rozszerzających) 504 napędów (do 20 jednostek rozszerzających) 32GB Pojemność (na klaster) - Do 1008 napędów Wewnętrzna wirtualizacja Tak Tak Dynamiczna alokacja Tak Tak Data Migration Tak Tak FlashCopy Tak Tak Zdalny mirroring Tak Tak Easy Tier Tak Tak Szyfrowanie - Tak Klastry - Tak (dwukierunkowe) Zewnętrzna wirtualizacja - Tak 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5, opcjonalnie upgrade usług 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5, opcjonalnie upgrade usług Modele Lenovo Lenovo Storage V3700 V2 XP Lenovo Storage V5030F Łączność (Standardowo) 12 Gb SAS 1 Gb iscsi 10 Gb iscsi Łączność (Opcjonalnie) 16 Gb FC 12 Gb SAS 1 Gb iscsi 10 Gb iscsi / FCoE Pamięć cache (na kontroler) 32 Gb 64 GB 16 Gb FC 12 Gb SAS 1 Gb iscsi 10 Gb iscsi Maks. liczba napędów 240 napędów (do 9 jednostek rozszerzających) 504 napędów (do 20 jednostek rozszerzających) Pojemność (na klaster) - Do 1008 napędów Wewnętrzna wirtualizacja Tak Tak Dynamiczna alokacja Tak Tak Data Migration Tak Tak FlashCopy Tak Tak Zdalny mirroring Tak Tak Easy Tier Tak Tak Szyfrowanie - Tak Klastry - Tak Zewnętrzna wirtualizacja - Tak 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5, opcjonalnie upgrade usług 3 lata CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5, opcjonalnie upgrade usług 21

22 Przełączniki SAN i przełączniki klasy Director Fibre Channel Lenovo Łącząc serwery Lenovo i pamięci masowe Lenovo z przełącznikami SAN i przełącznikami klasy Director Fibre Channel od Lenovo można budować kompletne, innowacyjne i atrakcyjne pod względem ekonomicznym rozwiązania, które pozwolą kompleksowo zaadresować dynamiczne potrzeby biznesu. Efektywne ekonomicznie innowacje bez ograniczeń. Szybszy transfer danych, mniejsza liczba połączeń i urządzeń zmniejsza zapotrzebowanie na przestrzeń fizyczną oraz pozwala ograniczyć koszty. Implementacja bez obaw. Niezawodność na poziomie 99,999%, komponenty zapewniające wymianę bez przerywania pracy systemu maksymalizują czas nieprzerwanej pracy. Konstrukcja gwarantująca wysoką dostępność i odporność na awarie. Uproszczone zarządzanie. Zarządzaj swoją siecią za pośrednictwem zintegrowanych pulpitów i łatwego w użyciu interfejsu graficznego. Lenovo ThinkSystem DB610S 22

23 Cechy Lenovo ThinkSystem DB610S Modele podstawowe* 6559HC3/D3C 8portów bez dodatkowych modułów komunikacyjnych 6559HC2/D2B 8portów z modułami 16Gbps SWL FC 6559HC1/D1A 24porty z modułami 16Gbps SWL FC, plus pakiet oprogramowania Enterprise Bundle Skalowalność Certyfikowane maksimum Architektura full-fabric, maksymalnie 239 przełączników 9,000 aktywnych węzłów; 56 przełączników, 19 połączeń (hops) w ramach środowiska Brocade Fabric OS ; większe środowiska mogą być certyfikowane na żądanie Porty Fibre Channel Maksymalna konfiguracja 24 porty Tryb przełącznika (domyślnie): konfiguracje 8-, 16 i 24-portowe. Mogą to być porty E, F, M oraz D Domyślne mapowanie portów Brocade Access Gateway: 16 portów F, 8 portów N Port on Demand (PoD) Licencja na 8-Portów bez modułów komunikacyjnych Numer katalogowy #01KP863 Licencja na 8-Portów z 8 modułami 16Gbps SWL FC Numer katalogowy #01KP862 Wydajność Fibre Channel: szybkość 4,25Gbps full duplex; szybkość 8,5Gbps full duplex; szybkość Gbps full duplex; automatyczne wykrywanie szybkości portów 4, 8, 16 oraz 32Gbps Zagregowana przepustowość Maksymalne opóźnienie Typy portów Typy mediów Zestawy szynowe do montażu w szafie Oferta oprogramowania i chłodzenie Zużycie energii 768Gbps full duplex * Wchodzi w skład pakietu oprogramowania Enterprise Bundle Opóźnienie dla portów przełączanych lokalnie wynosi 900 µs (w tym FEC) F_Port, E_Port, M_Port, D_Port (port diagnostyczny ClearLink) na 24 portach SFP+ Tryb Brocade Access Gateway: F_Port oraz NPIV-enabled N_Port Obsługa dowolnej kombinacji adapterów hot-plug SWL (Short Wavelength) 16/32Gbps oraz LWL (Long Wavelength) 16/32Gbps (LWL) lub 16Gbps ELWL (Extended Long Wavelength). Oferowany jest zestaw do standardowego montażu, Zestaw do montażu niestandardowego (mid-mount) opcjonalnie (Numer katalogowy # 01KP864) W skład pakietu Enterprise Software Bundle wchodzi Trunking, Fabric Vision, Extended Fabric: dołączany standardowo lub dostępny jako opcja w zależności od modelu Podstawowa wersja przełącznika zwiera pojedynczy zasilacza fixed z czterema zintegrowanymi wentylatorami systemowymi. 76,52W przy wykorzystywaniu wszystkich 24 portów z modułami optycznymi 32Gbps SWL 55,83W w trakcie przestoju (wszystkie adaptery optyczne podłączone, ale nie uruchomione) 1-rok sprzęt oraz 3-lata firmware/fibre Operating System (dostępne upgrade y) Cechy Modele podstawowe* Porty Fibre Channel Opcje Port on Demand Wydajność ISL Trunking* Zagregowana przepustowość Maksymalne opóźnienie Typy mediów Zestawy szynowe do montażu w szafie Oferta oprogramowania Lenovo ThinkSystem DB620S 6415HC1/G11 24 porty z modułami 32Gbps SWL FC 6415HC2/G2A 48 portów z modułami 32Gbps SWL FC, plus pakiet oprogramowania Enterprise Bundle Minimalna konfiguracja 24 porty i maksymalna 64 porty. Obydwa modele mogą obsłużyć 64 porty za posrednictwem 4-portowych QSFP PoD, oferując wielokrotność 16-portów z użyciem licencji Q-Flex. Dodatkowo obsługa: E_Ports, F_Ports, D_Ports, EX_Ports Licencja na 12-Portów (12 modułów komunikacyjnych 32Gbps) Numer katalogowy #01KN760 Licencja na port QSFP+ (4 moduły komunikacyjne 128Gbps) Numer katalogowy #01KN762 Licencja na port QSFP+ (bez modułów komunikacyjnych) Numer katalogowy #01KN767 Fibre Channel: szybkość 4,25Gbps full duplex; szybkość 8,5Gbps full duplex; szybkość 10,53Gbps full duplex; szybkość Gbps full duplex; szybkość 28.05Gbps full duplex; szybkość 112.2Gbps full duplex; automatyczne wykrywanie szybkości portów 4, 8, 16 oraz 32Gbps a także możliwość obsługi 128Gbps; opcjonalnie programowalne do stałej szybkości portu 10Gbps Trunking bazujący na ramkach sieciowych do ośmiu portów 32Gbps SFP+ na jeden kanał ISL (trunk) lub do dwóch portów 128Gbps QSFP na jeden kanał ISL (trunk). Równoważenie obciążenia exchange-based pomiędzy kanałami ISL z użyciem DPS wchodzącym w skład Brocade Fabric OS 2Tbps Opóźnienie dla portów przełączanych lokalnie wynosi 900 ns; kompresja wynosi 1μs na węzeł Do każdego przełącznika dołączane są standardowo moduły 32Gbps SWL SFP lub dostępne są pakiety licencyjne port on demand. Opcjonalne moduły komunikacyjne mogą także obsługiwać dłuższe dystanse. Opcje hot-plug QSFP+ są dostępne dla portów 128Gbps Q-Flex Oferowany jest zestaw do standardowego montażu, Zestaw do montażu niestandardowego (mid-mount) opcjonalnie (Numer katalogowy # 01KN770) W skład pakietu Enterprise Software Bundle wchodzi Trunking, Fabric Vision, Extended Fabric: dołączany standardowo lub dostępny jako opcja w zależności od modelu Opcjonalnie: pakiet Mainframe Enterprise Bundle Software (Trunking, Fabric Vision, Extended Fabric oraz Control Unit Port) Opcjonalnie: oprogramowanie Integrated Routing Podwójne, redundantne zasilacze hot-swap wyposażone w zintegrowane wentylatory dostarczane są standardowo 1-rok sprzęt oraz 3-lata firmware/fibre Operating System (dostępne upgrade y) * Wchodzi w skład pakietu oprogramowania Enterprise Bundle 23

24 Cechy Modele podstawowe* Obudowa Moduły blade Fibre Channel Moduły rozszerzające Wydajność Obudowy z portami UltraScale ICL Przepustowość obudowy obudowy Lenovo ThinkSystem DB400D/DB800D W skład DB400D (6684-HC1/B2A) oraz DB800D (6682-HC1/B1A) wchodzą: 2 podstawowe moduły routingowe blade, 2 kontrolne moduły procesorowe oraz pakiet oprogramowania Enterprise Bundle (Fabric Vision, Trunking, Extended Fabrics oraz CUP) DB400D posiada 4 otwarte gniazda blade a DB800D posiada 8 otwartych gniazd blade. Moduł blade FC32-48-portowy oferuje 48 portów 32Gbps 6 generacji FC <900 ns (w tym FEC); lokalne przełączanie any-port-to-any-port oraz 2,7μs blade to blade przy routingu 32Gbps cut-through Numer katalogowy #01KN845 obejmuje licencje 48-portów, bez modułów optycznych Numer katalogowy # 01KN848 obejmuje licencję 48-portów oraz 48 modułów 32Gbps SWL SFPs Zewnętrzny moduł blade SX6 oferuje rozszerzenie FC (16 portów 32Gbps FC) oraz rozszerzenie IP w sieciach IP (16 portów 1/10GbE oraz 2port 40GbE). <900ns (w tym FEC) oraz 2,7μs przy routingu cut-through Numer katalogowy # 01KN850 w tym standardowo 16 modułów 32Gb SWL FC SFP bez modułów 1/10/40GbE SFP Numer katalogowy # 01KN854 w tym standardowo 16 modułów 32Gb LWL FC SFP bez modułów 1/10/40GbE SFP Szybkość 4/8/10/16/32Gbps, full duplex. Automatyczne wykrywanie szybkości portów 4/8/16/32Gbps w zależności od zastosowanego SFP, obsługa speed matchingu. Szybkość 10Gbps z dedykowanymi SFP Do 4,608 portów 32Gbps FC nonblocking; porty UltraScale ICL (32 przy 8-gniazdach lub 16 na obudowę z 4 gniazdami, optyczne QSFP). Do 9 obudów w topologii full-mesh lub 12 obudów w topologii core-edge DB800D: 12,2Tbps na obudowę + 4,096Tbps przepustowość UltraScale ICL (32 128Gbps) DB400D: 6,1Tbps na obudowę + 2,048Tbps przepustowość UltraScale ICL (16 128Gbps) DB800D: Minimum: wymaga 3 jednostek PSU (redundancja 2+1). Maximum 4 jednostki PSU (redundancja 2+2) DB400D: Minimum: wymaga 2 jednostek PSU (redundancja 1+1) Chłodzenie DB800D: wymaga 3 wentylatorów (szuflad montażowych); DB400D: wymaga 2 wentylatorów (szuflad montażowych) Szuflada montażowa może być wymieniana w trakcie pracy urządzenia i powinna zostać wymieniona natychmiast w przypadku wystąpienia awarii Przepływ powietrza Pobieranie powietrza od strony, na której nie ma portów i wyrzut powietrza po stronie z portami Dostępność rozwiązania Zaprojektowane do osiągnięcia czasu nieprzerwanej pracy na poziomie %; redundantne zasilacze hot-plug, wentylatory, karty WWN, procesory, przełączanie podstawowe, porty blade oraz moduły optyczne; diagnostyka online; pobieranie i aktywacje firmware bez zatrzymywania pracy systemu Wymiary/Waga DB400D: Wysokość: 34,45cm (13,56cala); Szerokość: 43,74cm (17,23cala.); Głębokość: 61,05cm (24,04cala.)/ Waga: 68,95kg (152funty) w pełni wyposażony; DB800D: Wysokość: 61,23cm (24,11cala.); Szerokość: 43,74cm (17,23cala.); Głębokość: 61,05cm (24,04cala.)/Waga: 145,83kg (321,5funtów) w pełni wyposażony 1-rok sprzęt oraz 3-lata firmware/fibre Operating System (dostępne upgrade y) Cechy Lenovo B300 Lenovo B6505 Lenovo B6510 Przepustowość całkowita 192Gbps 384Gbps 768Gbps Liczba portów line-rate 24 porty 24 porty 48 portów Obsługiwane szybkości portów Full Fabric / Access Gateway (NPIV) 8, 4 lub 2 Gbps 16, 8, 4 lub 2 Gbps 16, 10, 8, 4 lub 2 Gbps Opcjonalnie / Standardowo Standardowo / Standardowo Standardowo / Standardowo Frame-Based ISL Trunking 64 Gbps frame-based 128 Gbps frame-based 128 Gbps frame-based Porty diagnostyczne Brak Standardowo Standardowo Szyfrowanie i kompresja w locie Brak Brak 2 16 Gb 4 8 Gb 10Gbps Native Fibre Channel Brak Brak Opcjonalnie FEC (Forward Error Correction) Brak - Standardowo Buffer Credit Loss Recovery Standardowo Standardowo Standardowo Zintegrowany Routing Brak Brak Opcjonalnie Virtual Fabrics Brak Brak Standardowo 1 rok CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5, opcjonalnie upgrade usług 1 rok CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5, opcjonalnie upgrade usług 1 rok CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5, opcjonalnie upgrade usług 24

25 DAS Powiększ pojemność serwerów lub pamięci definiowanej programowo Na portfolio Lenovo DAS składają się tradycyjne pamięci masowe, D1212/D1224, a także oferowane w atrakcyjnej cenie urządzenia o wysokiej gęstości, D3284, przeznaczone do obsługi aplikacji wymagających dużej pojemności, takich jak cyfrowe media, big data, HPC czy monitoring wideo. Dzięki prawie nieograniczonej skalowalności i przełomowym poziomom wydajności, portfolio DAS z łatwością jest w stanie zaspokoić nieustannie rosnące zapotrzebowanie na pamięć masową. Komponenty Lenovo seria D12 (D1212 / D1224) Obudowa Liczba modułów ESM 2 Porty rozszerzeń Wnęki napędów Technologie napędów Połączenia dyskowe Pojemność pamięci masowej Adaptery hosta Chłodzenie Rack/2U 3 porty (A, B, C) 12 Gb SAS x4 (Mini-SAS HD SFF-8644) na jeden moduł ESM D1212: 12 wnęk LFF hot-swap; do 8 obudów D1212 może zostać połączonych za pośrednictwem obsługiwanego adaptera RAID lub HBA co daje całkowitą liczbę 96 napędów LFF. D1224: 24 wnęki SFF hot-swap; do 8x obudów D1224 może zostać połączonych za pośrednictwem obsługiwanego adaptera RAID lub HBA co daje całkowitą liczbę 192 napędów SFF. Możliwe jest mieszanie obudów SFF i LFF. Dyski twarde oraz SED SAS i NL SAS; dyski SSD SAS. Możliwe jest mieszanie dysków twardych, SED (nie są one obsługiwane w grupach RAID) oraz SSD (obsługiwane w obrębie jednej obudowy, ale nie w obrębie całej macierzy RAID). Dwuportowa infrastruktura podłączeniowa 12 Gb SAS. D1212: do 960 TB (96 dysków twardych LFF NL SAS 10 TB) D1224: do 384 TB (192 dyski twarde SFF NL SAS 2 TB) Adaptery RAID: ServeRAID M5225 (2-portowy 12 Gb SAS; RAID 0, 1, 10, 5, 50; opcjonalnie RAID 6, 60) adaptery HBA (bez RAID) N2225 (2-portowe 12 Gb SAS) N2226 (4-portowe 12 Gb SAS) ThinkServer e (2-portowe 12 Gb SAS) ThinkServer 8885e (2-portowe 12 Gb SAS) Redundantne chłodzenie z użyciem dwóch wentylatorów wbudowanych w moduły PCM (chłodzenie i zasilanie). Dwa redundantne zasilacze hot-swap 580 W AC wbudowane w moduły PCM. 3 lata CRU (samodzielna wymiana), ograniczona gwarancja na dostarczone części, następnego dnia roboczego 9x5 Komponenty Obudowa/Wysokość Liczba modułów ESM 2 Gniazda rozszerzeń Wnęki napędów Technologie napędów Połączenia dyskowe Napędy Pojemność pamięci masowej Adaptery hosta Systemy hosta Chłodzenie Elementy hot-swap Lenovo High-Density D3284 Rack/5U 3 porty (A, B, C) 12 Gb SAS x4 (Mini-SAS HD SFF-8644) na jeden moduł ESM 84 wnęki LFF hot-swap w dwóch szufladach. W każdej z szuflad są trzy rzędy napędów a w każdym rzędzie jest 14 napędów. Do 4 obudów D3284 może być połączonych za pośrednictwem obsługiwanego adaptera, co daje całkowitą liczbę 336 napędów LFF Dyski twarde NL SAS oraz dyski SSD SAS. Możliwe jest mieszanie dysków twardych oraz SSD w obrębie jednej obudowy/szuflady, ale nie w obrębie pojedynczego rzędu Dwuportowa infrastruktura podłączeniowa 12 Gb SAS. 4 TB, 6 TB, 8 TB oraz 10 TB dyski twarde 7.2K rpm NL SAS 400 GB dyski SSD Do 3,36 PB (336 dysków twardych LFF NL SAS 10 TB) Kontrolery RAID: M5120 (8-portowe 6 Gbps SAS, 2 konektory SFF-8088) M5225 (8-portowe 12 Gbps SAS, 2 konektory SFF-8644) 9286CV-8e (8-portowe 6 Gbps SAS, 2 konektory SFF-8088) e (8-portowe 12 Gbps SAS, 2 konektory SFF-8644) Adaptery HBA (bez RAID): N2125 (8-portowe 6 Gbps SAS, 2 konektory SFF-8088) N2225 (8-portowe 12 Gbps SAS, 2 konektory SFF-8644) N2226 (16-portowe 12 Gbps SAS, 2 konektory SFF- 8644) e (8-portowe 12 Gbps SAS, 2 konektory SFF-8644) Microsoft Windows Server 2012 R2 oraz 2016 Red Hat Enterprise Linux (RHEL) 6 oraz 7 SUSE Linux Enterprise Server (SLES) 11 oraz 12 VMware vsphere ESXi 5.5 oraz 6.0 Redundantne chłodzenie N+1 przy użyciu pięciu wentylatorów hot-swap Dwa redundantne zasilacze hot-swap 2214 W AC Moduły ESM, napędy, panele sideplane, zasilacze i wentylatory 3 lata CRU (samodzielna wymiana), ograniczona gwarancja na dostarczone części, następnego dnia roboczego 9x5 25

26 Archiwizacja Efektywne kosztowo długoterminowe przechowywanie lub okazjonalny dostęp do danych Urządzenia IBM Tape przechowują cyfrowe informacje na taśmie magnetycznej. To najlepszy wybór w przypadku przechowywania danych w długim okresie, w szczególności systemów back-up, disaster recovery lub archiwów cyfrowych. Mniejsze zużycie energii i mniejsze zapotrzebowanie na przestrzeń fizyczną, nieograniczone skalowanie i nawet 30-letni okres żywotności mediów wszystko to przemawia za portfolio IBM serii TS. Cechy Napęd taśmowy IBM TS2260 Napęd taśmowy IBM TS2270 Dostępne konfiguracje Model 6160 H6S jeden napęd taśmowy LTO Ultrium 6, interfejs 6Gbps SAS Typ napędu taśmowego LTO Ultrium 6 LTO Ultrium 7 Model 6160 H7S jeden napęd taśmowy LTO Ultrium 7, interfejs 6Gbps SAS Pojemność fizyczna 2,5TB (natywnie); 6,25TB przy kompresji 2,5:1 6TB (natywnie); 165TB przy kompresji 2,5:1 Liczba napędów taśmowych 1 1 Liczba kaset taśmowych 1 1 Prędkość transferu danych Do 160MBps (natywnie) Do 300MBps (natywnie) Typy mediów Odczyt i zapis: LTO Ultrium 6 LTO Ultrium 5 Tylko odczyt: LTO Ultrium 4 Dostępne również: kaseta czyszcząca LTO Ultrium Odczyt i zapis: LTO Ultrium 7 kaseta 6TB LTO Ultrium 6 kaseta 2,5TB Tylko odczyt: LTO Ultrium 5 kaseta 1,5 TB Dostępne również: kaseta czyszcząca LTO Ultrium wymagania Zakres V AC, 50 60Hz auto Zakres V AC, 50 60Hz auto 3 lata ograniczona gwarancja, CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5, opcjonalnie upgrade usług 3 lata ograniczona gwarancja, CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5, opcjonalnie upgrade usług Cechy Dostępne modele Opcje napędów Liczba napędów taśmowych 1 Pojemność kaset taśmowych 9 Stacje I/O 1 Autoloader taśmowy IBM TS2290 LTO Ultrium S7H LTO Ultrium S6H LTO Ultrium S5H LTO Ultrium S4H LTO Ultrium 7 połowy wysokości: 6Gbps SAS LTO Ultrium 6 połowy wysokości: 6Gbps SAS LTO Ultrium 5 połowy wysokości: 6Gbps SAS LTO Ultrium 4 połowy wysokości: 6Gbps SAS Pojemność fizyczna LTO Ultrium 7: do 54TB (135TB przy kompresji 2.5:1) LTO Ultrium 6: do 22,5TB (56,25TB przy kompresji 2.5:1) LTO Ultrium 5: do 13,5TB (27TB przy kompresji 2:1) LTO Ultrium 4: do 7,2TB (14,4TB przy kompresji 2:1) Prędkość transferu danych LTO Ultrium 7: do 300 MBps LTO Ultrium 6: do 160 MBps LTO Ultrium 5: do 140 MBps LTO Ultrium 4: do 120 MBps 1 rok gwarancji, CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie dostępny upgrade usług 26

27 Cechy Dostępne modele Opcje napędów Kasety taśmowe LTO Ulltrium Kaseta czyszcząca LTO Ultrium Liczba napędów/kaset 1-2 / 24 Liczba mechanizmów Mail Slot Pojemność fizyczna (przy kompresji/natywnie) Zakładana kompresja 2,5:1 dla LTO 7 oraz LTO 6, 2:1 dla LTO 5 oraz LTO 4 Prędkość transferu danych Biblioteka taśmowa IBM TS3100 Biblioteka taśmowa TS3100 Model L2U 6173 L2U LTO 7: FH Fibre ATP0/00WF765, HH SAS ATP1/00WF767, HH Fibre-ATP2/00WF769; LTO 6: FH Fibre AS1Y/00NA115, HH SAS AS1Z/00NA117, HH Fibre AS21/00NA119; LTO 5: FH Fibre AS1S/00NA107, FH SAS AS1T/00NA109, HH SAS AS1U/00NA111, HH Fibre AS1W/00NA113; LTO 4: FH Fibre-AS1M/ 00NA101, FH SAS AS1N/00NA121, HH SAS AS1Q/00NA105, HH Fibre AS1P/00NA103 LTO 7: ATNZ/00WF771 LTO 6: AS24/00NA025 LTO 5: AS23/00NA023 LTO 4: AS22/00NA021 AS1E/00NA017 1 Pojemność kasety LTO 7: 15TB/6TB LTO 6: 6,25TB/2,5TB LTO 5: 3TB/1,5TB LTO 4: 1,6TB/800GB Pojemność biblioteki LTO 7: 360TB/144TB LTO 6: 150TB/60TB LTO 5: 72TB/36TB LTO 4: 38TB/19TB LTO7: do 300MBps LTO6: do 160MBps LTO5: do 140MBps LTO4: do 120MBps Obsługa za pośrednictwem natywnego sterownika urządzenia jest dostępna dla wybranych serwerów Lenovo oraz innych otwartych serwerów działających pod kontrolą Linuxa i Microsoft Windows. 3 lata, CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5 Cechy Dostępne modele Opcje napędów Kasety taśmowe LTO Ulltrium Kaseta czyszcząca LTO Ultrium Biblioteka taśmowa IBM TS3200 Biblioteka taśmowa TS3200 Model 6173 L4U LTO7: FH Fibre ATP0/00WF765, HH SAS ATP1/00WF767, HH Fibre ATP2/00WF769; LTO6: FH Fibre AS1Y/00NA115, HH SAS AS1Z/00NA117, HH Fibre AS21/00NA119; LTO5: FH Fibre AS1S/00NA107, FH SAS AS1T/00NA109, HH SAS AS1U/00NA111, HH Fibre AS1W/00NA113; LTO4: FH Fibre AS1M/00NA101, FH SAS AS1N/00NA121, HH SAS AS1Q/00NA105, HH Fibre AS1P/00NA103 LTO 7: ATNZ/00WF771 LTO 6: AS24/00NA025 LTO 5: AS23/00NA023 LTO 4: AS22/00NA021 AS1E/00NA017 Liczba napędów/kaset 1-4 / 48 Liczba mechanizmów Mail Slot Pojemność fizyczna (przy kompresji/natywnie) Zakładana kompresja 2,5:1 dla LTO 7 oraz LTO 6, 2:1 dla LTO 5 oraz LTO 4 Prędkość transferu danych 3 Pojemność kasety LTO 7: 15TB/6TB LTO 6: 6,25TB/2,5TB LTO 5: 3TB/1,5TB LTO 4: 1,6TB/800GB Pojemność biblioteki LTO 7: 720TB/288TB LTO 6: 300TB/120TB LTO 5: 144TB/72TB LTO 4: 76,8TB/38,4TB LTO7: do 300MBps LTO6: do 160MBps LTO5: do 140MBps LTO4: do 120MBps Obsługa za pośrednictwem natywnego sterownika urządzenia jest dostępna dla wybranych serwerów Lenovo oraz innych otwartych serwerów działających pod kontrolą Linuxa i Microsoft Windows. 3 lata, CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5 27

28 Sieci Lenovo specjalizuje się w obszarze sieci dla centrów danych od ponad 15 lat. Oferujemy produkty, które są w pełni inter z przełącznikami innych dostawców. To pozwala nam budować rozwiązania dostosowane do potrzeb i łatwo integrować je z infrastrukturą klientów. Lenovo ThinkSystem NE1072T RackSwitch Portfolio sieciowe pod ręką Prezentacja szerokiego portfolio Lenovo w 3D. Poznaj nasze produkty. Wejdź na stronę lenovofiles.com/3dtours Przełącznik Rack Ethernet (Top of Rack) Szybkość i inteligencja na brzegu sieci, czyli bliżej biznesu i użytkowników. Oferta obejmuje ekonomiczne przełączniki 1/10GE oraz przełączniki/routery 2U 10/40GE. Przy tym wszystkie przełączniki 10/40GE obsługują DCB/ROCE. Nowy system Cloud NOS (CNOS) dla przełączników Lenovo top of rack został oparty na otwartych, linuksowych standardach branżowych. Dzięki temu może obsłużyć najbardziej popularne aplikacje automatyzujące i orkiestrujące. W efekcie, w prosty sposób można osiągnąć ścisłą integrację ekosystemu centrum danych. Modele Lenovo G7028 G7052 G8052 G8124E Wydajność Porty 100% wydajności line rate, przepustowość przełączania 128Gbps nonblocking 24 x 1GbE RJ-45 4 x 10GbE SFP+ przepustowość przełączania 176Gbps nonblocking 48 x 1GbE RJ-45 4 x 10GbE SFP+ przepustowość przełączania 176Gbps nonblocking 48 x 1GbE RJ-45 4 x 10GbE SFP+ Opóźnienie 3,3 µs 3,3 µs 1,8 µs 0,57 µs 100% wydajności line rate, przepustowość przełączania 480Gbps nonblocking 24 x 10GbE SFP+ Wirtualizacja / SDN VMready, OpenFlow VMready Dostępność Przełączanie awaryjne w warstwie 2, opcjonalnie zewnętrzne redundantne zasilanie Przełączanie awaryjne w warstwie 2, opcjonalnie zewnętrzne redundantne zasilanie vlag, redundantne zasilacze/wentylatory hot-swap Inne Stacking DCB/CEE Pojedynczy zasilacz, Hz, V AC, opcjonalnie zewnętrzne redundantne źródło zasilania Lenovo RackSwitch G7000 obsługujące do czterech przełączników RackSwitch G lata gwarancji, CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie dostępny upgrade usług Pojedynczy zasilacz, Hz, V AC, opcjonalnie zewnętrzne redundantne źródło zasilania Lenovo RackSwitch G7000 obsługujące do czterech przełączników RackSwitch G lata gwarancji, CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie dostępny upgrade usług Redundantne moduły zasilające hotswap obsługujące współdzielenie obciążenia, Hz, V AC automatyczne przełączanie per moduł 3 lata gwarancji, CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie dostępny upgrade usług vlag, redundantne zasilacze/wentylatory G8124E AC posiada dwa wewnętrzne moduły zasilające obsługujące współdzielenie obciążenia, Hz, V AC automatyczne przełączanie per moduł. 3 lata gwarancji, CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie dostępny upgrade usług 28

29 Model Lenovo Wydajność Porty G8272 Opóźnienie 0,6 µs Wirtualizacja / SDN Dostępność Inne 100% wydajności line rate, przepustowość przełączania 1,44Tbps nonblocking 48 x 10GbE SFP+; 6 x 40GbE QSFP+ VMready; Virtual Fabric; OpenFlow; VXLAN vlag, redundantne zasilacze/wentylatory hot-swap DCB/CEE Podwójne wewnętrzne moduły zasilające hot-swap obsługujące współdzielenie obciążenia, Hz, V AC automatyczne przełączanie per moduł 3 lata gwarancji, CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie dostępny upgrade usług Modele Lenovo G8264 G8296 G8264CS G8332 Wydajność Porty Przepustowość dwukierunkowa maks. przepustowość przełączania 1,28Tbps nonblocking 48 x 10GbE SFP+ 4 x 40GbE QSFP+ 100% wydajności line rate, przepustowość przełączania 2,56Tbps nonblocking 86 x 10GbE SFP+ 10 x 40GbE QSFP+ 100% wydajności line rate, przepustowość przełączania 1,28Tbps nonblocking 36 x 10GbE SFP+ 12 Omni (10GbE/8GB FC) 4 x 40GbE QSFP+ 100% wydajności line rate, przepustowość przełączania 2,56Tbps nonblocking 32 x 40GbE QSFP+ 1,280Gbps 2,560 Gbps 1,280 Gbps 2,560 Gbps Opóźnienie 0,88 µs 0,6 µs w zależności od konfiguracji Wirtualizacja / SDN Dostępność VMready; Virtual Fabric; OpenFlow vlag, redundantne zasilacze/wentylatory hot-swap VMready; Virtual Fabric; OpenFlow; VXLAN vlag, redundantne zasilacze/wentylatory hot-swap VMready; Virtual Fabirc vlag, redundantne zasilacze/wentylatory hot-swap Inne DCB/CEE DCB/CEE DCB/CEE/FCoE, porty FC Podwójne wewnętrzne moduły zasilające hot-swap obsługujące współdzielenie obciążenia, Hz, V AC automatyczne przełączanie per moduł 3 lata gwarancji, CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie dostępny upgrade usług Podwójne wewnętrzne moduły zasilające hot-swap obsługujące współdzielenie obciążenia, Hz, V AC automatyczne przełączanie per moduł 3 lata gwarancji, CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie dostępny upgrade usług Podwójne wewnętrzne moduły zasilające hot-swap obsługujące współdzielenie obciążenia, Hz, V AC automatyczne przełączanie per moduł 3 lata gwarancji, CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie dostępny upgrade usług 0,6 µs VMready; Virtual Fabric; OpenFlow; VXLAN vlag, redundantne zasilacze/wentylatory hot-swap DCB/CEE Podwójne wewnętrzne moduły zasilające hot-swap obsługujące współdzielenie obciążenia, Hz, V AC automatyczne przełączanie per moduł 3 lata gwarancji, CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie dostępny upgrade usług Lenovo ThinkSystem NE10032 RackSwitch 29

30 Cechy Wydajność Porty Konfiguracje interfejsu Opóźnienie 0,49 µs Wirtualizacja Chłodzenie Obsługiwane oprogramowanie do zarządzania Automatyzacja / API Powiązane opcje Lenovo ThinkSystem NE10032 RackSwitch 100% wydajności line rate, przepustowość przełączania do 6,4Tbps 32x 40Gb QSFP+/100Gb QSFP28 32 porty 100Gb Ethernet obsługujące wiele kombinacji: do 32 modułów 100GbE QSFP28 do 32 modułów 40GbE QSFP do 32 kabli DAC lub AOC 100Gb QSFP28. (Różne długości: 1m, 3m, 5m, itd.) do 128 portów SFP28 25GbE wykorzystujące specjalne (QSFP28-to-4xQSFP28) kable DAC (typu break-out) lub optykę ze specjalnymi (typu break-out) światłowodami. (Różne długości: 1m, 3m, 5m, itd.) do 64 portów QSFP28 50GbE wykorzystujących specjalne (QSFP28-to-2xQSFP28) kable DAC (typu break-out) lub optykę ze specjalnymi (typu break-out) światłowodami. (Różne długości: 1m, 3m, 5m, itd.) do 128 portów SFP+ 10GbE wykorzystujących specjalne (QSFP-to-4xSFP+) kable DAC (typu breakout) lub optykę ze specjalnymi (typu break-out) światłowodami. (Różne długości: 1m, 3m, 5m, itd.) 1 port 10/100/1000 MbE RJ-45 dla zarządzania out-of-band Standardowy port mini-usb RS232 lub standardowy port RJ-45 RS232 złącze USB 2.0 typ A (procesor na płycie CPU jest hostem) vlag inteligentna (VM-aware) automatyzacja i integracja sieci Chłodzenie przód-tył lub tył-przód, redundantne wentylatory hot-swap umożliwiające łatwą wymianę oferujące zróżnicowaną szybkość pracy co pozwala zredukować pobór energii Podwójne wewnętrzne moduły zasilające hot-swap obsługujące współdzielenie obciążenia, Hz, V AC automatyczne przełączanie per moduł Lenovo XClarity VMware OpenStack Ansible, Python, REST, telemetria Szczegółowe informacje na temat NE10032, modułów komunikacyjnych, kabli oraz innych powiązanych opcji, można znaleźć w przewodniku Lenovo ThinkSystem NE10032 RackSwitch Product Guide 3 lata gwarancji, CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie dostępny upgrade usług Cechy Wydajność Konfiguracje interfejsu Lenovo ThinkSystem NE1032 RackSwitch 100% wydajności line rate, przepustowość przełączania (full duplex) 1,44Tbps nonblocking, 1Bpps Lenovo ThinkSystem NE1032T RackSwitch 100% wydajności line rate, przepustowość przełączania (full duplex) 1,44Tbps nonblocking, 1Bpps 32 porty 10Gb Ethernet SFP+ 24x 10GBase-T + 8 portów 10Gb SFP+ Ethernet Opóźnienie <1,0 µs 0,76 µs (SFP+) lub 2,3 µs (10GBASE-T) Wirtualizacja Chłodzenie Obsługiwane oprogramowanie do zarządzania vlag inteligentna (VM-aware) automatyzacja i integracja sieci Chłodzenie przód-tył lub tył- -przód, redundantne wentylatory hot-swap umożliwiające łatwą wymianę oferujące zróżnicowaną szybkość pracy co pozwala zredukować pobór energii Podwójne wewnętrzne moduły zasilające hot-swap obsługujące współdzielenie obciążenia, Hz, V AC automatyczne przełączanie per moduł Lenovo XClarity VMware OpenStack vlag inteligentna (VM-aware) automatyzacja i integracja sieci Chłodzenie przód-tył lub tył- -przód, redundantne wentylatory hot-swap umożliwiające łatwą wymianę oferujące zróżnicowaną szybkość pracy co pozwala zredukować pobór energii Podwójne wewnętrzne moduły zasilające hot-swap obsługujące współdzielenie obciążenia, Hz, V AC automatyczne przełączanie per moduł Lenovo XClarity VMware OpenStack Lenovo ThinkSystem NE1072T RackSwitch 100% wydajności line rate, przepustowość przełączania (full duplex) 1,44Tbps nonblocking, 1Bpps 48x 10GBase-T + 6 portów 40Gb QSFP+ Ethernet 0,7 µs (QSFP+) lub 2,4 µs (10GBASE-T) vlag inteligentna (VM-aware) automatyzacja i integracja sieci Chłodzenie przód-tył lub tył- -przód, redundantne wentylatory hot-swap umożliwiające łatwą wymianę oferujące zróżnicowaną szybkość pracy co pozwala zredukować pobór energii Podwójne wewnętrzne moduły zasilające hot-swap obsługujące współdzielenie obciążenia, Hz, V AC automatyczne przełączanie per moduł Lenovo XClarity VMware OpenStack Automatyzacja / API Ansible, Python, REST, telemetria Ansible, Python, REST, telemetria Ansible, Python, REST, telemetria Powiązane opcje Szczegółowe informacje na temat NE1032, modułów komunikacyjnych, kabli oraz innych powiązanych opcji, można znaleźć w przewodniku Lenovo ThinkSystem NE1032 RackSwitch Product Guide 3 lata gwarancji, CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie dostępny upgrade usług Szczegółowe informacje na temat NE1032T, modułów komunikacyjnych, kabli oraz innych powiązanych opcji, można znaleźć w przewodniku Lenovo ThinkSystem NE1032T RackSwitch Product Guide 3 lata gwarancji, CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie dostępny upgrade usług Szczegółowe informacje na temat NE1072T, modułów komunikacyjnych, kabli oraz innych powiązanych opcji, można znaleźć w przewodniku Lenovo ThinkSystem NE1072T Rack- Switch Product Guide 3 lata gwarancji, CRU (samodzielna wymiana) i wsparcie u klienta, następnego dnia roboczego 9x5; opcjonalnie dostępny upgrade usług 30

31 Przełączniki Ethernet dla Flex System Skalowalność na żądanie i elastyczne odwzorowanie portów, co pozwala w prosty sposób zapewnić interoperacyjność z istniejącymi sieciami. Lenovo umożliwia ograniczenie CAPEX i OPEX, a jednocześnie pozwala zwiększyć wydajność za pomocą produktów zapewniających minimalne opóźnienia. Modele Lenovo Porty w podstawowej konfiguracji Porty w opcji Switch Upgrade 1 Porty w opcji Switch Upgrade 2 Przepustowość dwukierunkowa maks. Skalowalny przełącznik EN2092 1GbE 14 x 1GbE wewnętrzny 10 x 1GbE RJ-45 zewnętrzny 28 x 1GbE wewnętrzny 20 x 1GbE RJ-45 zewnętrzny Moduł System Interconnect SI x 10GbE wewnętrzny 10 x 10GbE SFP+ zewnętrzny N/A Moduł System Interconnect SI x 10GbE wewnętrzny 10 x 10GbE SFP + zewnętrzny 28 x 10GbE wewnętrzny 10 x 10GbE SFP + zewnętrzny 2 x 40GbE QSFP + zewnętrzny 4 x 10GbE SFP+ zewnętrzny N/A 42 x 10GbE wewnętrzny 14 x 10GbE zewnętrzny 2x 40GbE QSFP + zewnętrzny 176 Gbps 480 Gbps 1,280 Gbps Cloud Ready VMready Switch Partitioning N/A VMready Switch Partitioning UFP Elastyczność &skalowalność FPM FoD N/A FPM FoD FSIF Konwergencja N/A DCB, CEE, FCoE transit DCB, CEE, FCoE transit Rekomendowane do: Wydajność, wirtualizacja Ekonomiczny tryb end hosta, proste zarządzanie 1-rok CRU (samodzielna wymiana części) 1-rok CRU (samodzielna wymiana części) Ekonomiczny tryb end hosta, proste zarządzanie, skalowalność 10/40GbE, wydajność 1-rok CRU (samodzielna wymiana części) Modele Lenovo Porty w podstawowej konfiguracji Porty w opcji Switch Upgrade 1 Porty w opcji Switch Upgrade 2 Przepustowość dwukierunkowa maks. Cloud Ready VMready Switch Partitioning UFP OpenFlow Skalowalny przełącznik EN4093R 10GbE 14 x 10GbE wewnętrzny 10 x 10GbE SFP+ zewnętrzny 28 x 10GbE wewnętrzny 10 x 1GbE SFP+ zewnętrzny 2 x 40GbE QSFP+ zewnętrzny 42 x 10GbE wewnętrzny 14 x 10GbE zewnętrzny 2 x 40GbE QFSP+ zewnętrzny Konwergentny przełącznik CN GbE 14 x 10GbE wewnętrzny 2 x 10GbE SFP+ zewnętrzny 6 x Omni Port zewnętrzny 14 x 10GbE wewnętrzny 2 x 40GbE zewnętrzny 14 x 10GbE wewnętrzny 6 x Omni Port zewnętrzny 1,280Gbps 1,280Gbps N/A VMready Switch Partitioning UFP EN Gb Ethernet Pass-thru 14 x wewnętrzny porty 1/10GbE full duplex 10 x 1/10GbE SFP + zewnętrzny moduły komunikacyjne Elastyczność &skalowalność FPM FoD Stacking FPM FoD Stacking FPM FoD FSIF Konwergencja DCB, CEE, FCoE transit DCB, CEE, FCoE break out 8Gb FC Rekomendowane do: Wydajność, wirtualizacja Bezpośrednie połączenia FCoE, FC do zewnętrznego F SAN lub pamięci masowej w in-chassis 1-rok CRU (samodzielna wymiana części) 1-rok CRU (samodzielna wymiana części) DCB, CEE, FCoE transit Ekonomiczny tryb end host, proste zarządzanie, skalowalność 10/40GbE, wydajność 1-rok CRU (samodzielna wymiana części) 31

32 Cechy Przełącznik Ethernet EN Gb Cisco Nexus B22 Fabric Extender Porty w podstawowej konfiguracji Przepustowość dwukierunkowa maks. Skalowalność &wydajność Dostępność &redundancja Wirtualizacja Typowe konfiguracje 14 x wewnętrzny port 40Gb full-duplex 18 x zewnętrzny port dla modułów 40Gb QSFP+ do kabli DAC QSFP+ 1,44Tbps (zagregowana) Architektura non-blocking z przekierowaniem ruchu z pełną szybkością łącza (wire-speed) Do 48,000 MAC adresów unicast oraz do 16,000 multicast na każdą podsieć Agregacja połączeń statyczna &LACP (IEEE 802.3ad) Do 720 Gb całkowita przepustowość uplink na przełącznik Do 36 grup zagregowanych połączeń (LAG) Obsługa ramek Jumbo Broadcast/multicast storm control IGMP v1 i v2 snooping Redundancja IEEE 802.1D STP dla L2 IEEE 802.1w Rapid STP (RSTP) Do 4094 sieci VLAN na przełącznik obsługa oznaczania ramek VLAN 14 x wewnętrzny port 1/10G full-duplex autoserving 8 x zewnętrzny port dla modułów 10Gb SFP+ 400Gbps (zagregowana) Przekierowanie ruchu z pełną szybkością łącza (wire-speed) Agregacja połączeń statyczna &EtherChannel Do 80 Gb (160 Gb full-duplex) całkowita przepustowość uplink architektury per moduł Obsługa ramek Jumbo PortChannel na portach serwera Redundantne łącza uplink z wykorzystaniem haszowania Cisco EtherChannel lub statyczne vpc z użyciem port pinning na potrzeby łączności za pośrednictwem dwóch interfejsów (dual-homed) 802.1Q obsługa niezależnego od przełącznika oznaczania ramek VLAN 802.1Q Virtual karta sieciowa (vnic2): ruch Ethernet, iscsi lub FCoE Rekomendowane do: Aplikacje wymagające wysokiej wydajności Połączenia Cisco-Flex System 1-rok CRU (samodzielna wymiana części) 1-rok CRU (samodzielna wymiana części) Modele Lenovo Konfiguracja portów maks. Porty w podstawowej konfiguracji Porty w opcji Switch Upgrade 1 Porty w opcji Switch Upgrade 2 Kluczowe funkcje Rekomendowane do: Skalowalne przełączniki SAN FC Gb 28 wewnętrznych portów FC 16/8 Gb full-duplex obsługujących adaptery 2 i 4 portowe 20 zewnętrznych portów dla modułów SFP+ 16 Gb lub 8 Gb obsługujących szybkości portów 4 Gb, 8 Gb oraz 16 Gb 12 lub 24 dynamiczne porty w zależności od modelu 12 dodatkowych portów dynamicznych 24 dodatkowe porty dynamiczne Full fabric Bramka dostępowa Zaawansowany zoning Udoskonalone zarządzanie grupami Sieci adaptowalne ISL Trunking+ Fabric Vision* Zaawansowane monitorowanie wydajności* Fabric Watch* Extended Fabrics* Optymalizacja aplikacji serwera* Obciążenia biznesowe wymagającej wydajnej pamięci masowej 1-rok CRU (samodzielna wymiana części) 32

33 Produkty Juniper od Lenovo Rozszerz sieci Lenovo z wykorzystaniem produktów Juniper. Buduj rozwiązania infrastrukturalne nowej generacji dla centrów danych. Przełączniki Ethernet Juniper EX2300-C-12P oraz EX P dla Lenovo z obsługą PoE (Power over Ethernet) oferują kompaktowe, ekonomiczne rozwiązanie wysokiej gęstości dla małych środowisk sieciowych, w których szczególnego znaczenia nabierają niewielkie wymagania względem przestrzeni fizycznej oraz niskie zużycie energii. Te niewielkie (1U) przełączniki idealnie nadają się do zapewniania dostępu w niewielkich oddziałach, w sklepach oraz środowiskach grup roboczych. Doskonale sprawdzają się również w większych środowiskach sieci konwergentnych. Portfolio sieciowe pod ręką Prezentacja szerokiego portfolio Lenovo dla centrów danych w 3D. Poznaj nasze produkty. Wejdź na stronę lenovofiles.com/3dtours Produkty Gęstość Portów GbE per system Płyta Backplane Kompaktowy przełącznik Ethernet Juniper EX2300-C Przełącznik Ethernet Juniper EX P 14 (12 portów dostępowych + 2 porty uplink) 28 (24 porty dostępowe + 4 porty SFP/SFP+) Łącza Virtual Chassis 40Gbps pozwalają połączyć do 4 przełączników jako jedno urządzenie logiczne Łącza Virtual Chassis 40Gbps pozwalają połączyć do 4 przełączników jako jedno urządzenie logiczne Szybkość portów 12 x 10/100/1000BASE-T 24 x 10/100/1000BASE-T Maksymalne zużycie energii 24W AC Całkowita moc PoE 124W - Chłodzenie Bez wentylatorów - Model przełączania Store and forward - Procesor Procesor ARM 125GHz - Wybrane funkcje L2 +Wymaga odrębnej licencji lub przełącznika ESB * Wymaga przełącznika ESB Maksymalna liczba sprzętowych adresów MAC: 16,000 Ramki Jumbo: 9216 bajtów Liczba obsługiwanych sieci VLAN: 4093 Zakres możliwych ID sieci VLAN: Sieci VLAN port-based sieci VLAN MAC-based Sieci Voice VLAN Private VLAN (P-VLAN) Rozszerzona dożywotnia gwarancja sprzętowa z dostarczaniem części zamiennych w ciągu jednego dnia roboczego; 5 letni okres dla zasilaczy i wentylatorów 24W AC Maksymalna liczba sprzętowych adresów MAC: 16,000 Ramki Jumbo: 9216 bajtów Liczba obsługiwanych sieci VLAN: 4093 Zakres możliwych ID sieci VLAN: Rozszerzona dożywotnia gwarancja sprzętowa z dostarczaniem części zamiennych w ciągu jednego dnia roboczego; 5 letni okres dla zasilaczy i wentylatorów 33

34 Lenovo XClarity Administrator Lenovo XClarity Administrator to scentralizowane rozwiązanie do zarządzania zasobami. Pozwala ograniczyć złożoność, przyspieszyć reagowanie oraz zwiększyć dostępność systemów serwerowych i rozwiązań Lenovo. XClarity płynnie integruje się z serwerami Lenovo, systemami Flex System, urządzeniami sieciowymi RackSwitch oraz zapewnia scentralizowaną kontrolę z poziomu jednego pulpitu. Intuicyjny graficzny interfejs użytkownika umożliwia automatyczne wykrywanie oraz tworzenie spisu zasobów, aktualizacje oprogramowania firmware, zapewnianie zgodności z regulacjami, wykorzystanie wzorów konfiguracji, a także wdrożenia typu bare metal. Rozwiązanie, dzięki wtyczkom programowym XClarity Integrator, umożliwia również zarządzanie systemami sprzętowymi z poziomu popularnych aplikacji IT, takich jak Microsoft System Center czy VMware vcenter. Dostępne interfejsy REST API pozwalają też na integrację z zewnętrznymi narzędziami programowymi wyższego poziomu do orkiestracji chmury czy zarządzania usługami IT. Lenovo XClarity Energy Manager to aplikacja, która pomaga obrazować, analizować oraz kontrolować zużycie energii przez serwery. 34

35

36 Więcej informacji na temat portfolio serwerów, pamięci masowej oraz usług Lenovo dla biznesu można uzyskać kontaktując się z przedstawicielem Lenovo lub partnerem biznesowym, albo wchodząc na strony lenovo.com/systems oraz lenovopress.com Procesory Intel Xeon Scalable Intel Inside. New Possibilities Outside. Dostępność: Oferty, ceny, specyfikacje i dostępność mogą podlegać zmianom. Lenovo nie jest odpowiedzialne za błędy fotograficzne czy typograficzne. : Kopię stosownych gwarancji można uzyskać wysyłając list na adres: Warranty Support Dept., EMEA Services, Lenovo, ul. Einsteinova 21, Bratysława, Słowacja. Lenovo nie jest przedstawicielem ani nie udziela gwarancji dla produktów lub usług innych producentów. Znaki towarowe: Lenovo, logotyp Lenovo, System x, ThinkServer, ThinkSystem, ThinkAgile to znaki towarowe lub zastrzeżone znaki towarowe należące do Lenovo. Nazwy produktów i usług innych firm mogą być znakami towarowymi lub znakami usług należącymi do innych podmiotów. Ultrabook, Celeron, Celeron Inside, Core Inside, Intel, Intel Logo, Intel Atom, Intel Atom Inside, Intel Core, Intel Inside, Intel Inside Logo, Intel vpro, Itanium, Itanium Inside, Pentium, Pentium Inside, vpro Inside, Xeon, Xeon Phi oraz Xeon Inside to zastrzeżone znaki towarowe należące do Intel Corporation w USA oraz innych krajach Lenovo. Wszystkie prawa zastrzeżone. Zachęcamy odwiedzania strony w celu uzyskania najnowszych informacji na temat bezpiecznego i efektywnego przetwarzania danych. Prosimy o przekazanie do recyklingu
