1 PRACE NAUKOWE POLITECHNIKI WARSZAWSKIEJ z. 121 Transport 2018 Piotr Jaskowski, Piotr Tomczuk Politechnika Warszawska, Wydział Transportu USTALENIE KLASY LUMINANCYJNEJ JEZDNI Z WYKORZYSTANIEMALTERNATYWNYCH NARZĘDZI POMIAROWYCH Rękopis dostarczono: kwiecień 2018 r. Streszczenie: Kontrola stanu oświetlenia drogi jest kluczowym czynnikiem utrzymania wysokich standardów oświetlenia oraz bezpieczeństwa ruchu zarówno kierowców, jaki pieszych. Obecnie prowadzone pomiary oświetlenia ulicznego mają miejsce głównie przy odbiorze nowoprojektowanych instalacji. Niezbędna jest także kontrola stanu oświetlenia eksploatowanych już instalacji pod kątem utrzymania założonych parametrów oświetlenia i przeprowadzenia ewentualnej ich konserwacji. W artykule przedstawiono sposób pomiaru luminancji za pomocą miernika punktowego i matrycowego w kontekście wymagań normatywnych. Słowa kluczowe: oświetlenie uliczne, pomiary luminancji, bezpieczeństwo 1. WSTĘP Oświetlenie, jako element infrastruktury drogowej może znacząco wpłynąć na poziom bezpieczeństwa uczestników ruchu drogowego. Według badań poprawa warunków oświetleniowych w otoczeniu drogi może przełożyć się na redukcję wypadków w porze nocnej o % [1 5]. Dlatego istotnym zagadnieniem jest prawidłowe zaprojektowanie, zainstalowanie oraz eksploatacja oświetlenia drogowego. Ważnym elementem w procesie dopuszczenia do eksploatacji instalacji oświetlenia drogowego jest wykonywanie pomiarów oświetlenia (luminancji bądź natężenia oświetlenia), które pozwalają na weryfikację parametrów oświetleniowych zaprojektowanej instalacji oraz na dalszym etapie eksploatacji ocenę jej stanu. Kompleksowe wymagania normatywne dotyczące stanu oświetlenia dróg są opisane w raporcie technicznym (CEN/TR) oraz normie PN-EN13201:2016.Zarówno aktualna norma [6 10], jak i ta z 2007 roku umożliwia posłużenie się parametrami iluminacyjnymi (klasy M) alternatywne do kryterium natężenia oświetlenia (klasy C) w kontekście doboru klasy oświetleniowej. Formalnie wymagania w zakresie oświetlenia dróg składają się z pięciu części: - CEN/TR : Oświetlenie dróg Część 1: Wytyczne dotyczące wyboru klas oświetlenia, - PN EN : Oświetlenie dróg Część 2: Wymagania eksploatacyjne,

2 106 Piotr Jaskowski, Piotr Tomczuk - PN EN : Oświetlenie dróg Część 3: Obliczenia parametrów oświetleniowych, - PN EN : Oświetlenie dróg Część 4: Metody pomiaru efektywności oświetlenia, - PN EN : Oświetlenie dróg Część 5: Wskaźniki efektywności energetycznej. Klasa oświetleniowa determinuje wartość parametrów fotometrycznych jakimi powinna cechować się droga. Wybór klasy jest wypadkową czynników takich jak: struktura rodzajowa uczestników ruchu, dopuszczalna prędkość maksymalna, natężenie ruchu, czy też warunki środowiskowe. W przypadku dróg o średnich lub wysokich prędkościach stosuje się luminacyjną klasę oświetleniową M (dawniej ME), natomiast dla obszarów przecinania się potoków ruchu należy stosować klasę C (dawniej CE) opisaną parametrami natężenia oświetlenia. W kontekście parametrów fotometrycznych dla oświetlenia ulic i dróg w klasie M[6]przyjmuje się następujące kryteria projektowania i oceny stanu oświetlenia: średnia wartość luminancji Lśr[cd/m 2 ], równomierność całkowita rozkładu luminancji UO [-], równomierność wzdłużna rozkładu luminancji Ul [-], przyrost wartości progowej kontrastu, związany z poziomem olśnienia przeszkadzającego fti [%], współczynnik oświetlenia poboczy REI. Dodatkowo rozróżnia się wymagania w zależności od stanu nawierzchni (sucha, mokra).w tabeli 1 przedstawiono wymagane, minimalne wartości parametrów fotometrycznych dla dróg z klas oświetleniowych M [6]. Tablica 1 Parametry klas oświetleniowych M Klasa Luminancja suchej i mokrej drogi Olśnienie Oświetlenie otoczenia Sucha nawierzchnia Mokra Sucha Sucha nawierzchnia nawierzchnia nawierzchnia w cd/m 2 *** * ** f U o U I U TI **** ow R [utrzymywane [maximum] EI [minimum] [minimum] [minimum] [minimum] minimum] % M1 2,00 0,4 0,7 0, ,35 M2 1,50 0,4 0,7 0, ,35 M3 1,00 0,4 0,6 0, ,30 M4 0,75 0,4 0,6 0, ,30 M5 0,5 0,35 0,4 0, ,30 M6 0,3 0,35 0,4 0, ,30 * równomierność wzdłużna U L - pomiar powtarzalnych jasnych i ciemnych obszarów na powierzchni drogi. Powinien być uwzględniony jedynie dla długich odcinków dróg. Zdefiniowano wartości minimalne równomierności, które mogą zostać zmienione uzasadnionych przypadkach (analiza układu drogowego oraz określonych wymogów krajowych). ** kryterium tylko dla mokrej nawierzchni. Może być stosowane dodatkowo dla kryteriów dotyczących nawierzchni suchej, zgodnie ze szczegółowymi wymogami krajowymi. Wartości podane w kolumnie mogą zostać zmienione w przypadku, gdy mają zastosowanie szczególne wymogi krajowe. *** wartości z tej kolumny są zalecanymi maksymalnymi wartościami dla danej klasy oświetleniowej. Mogą zostać zmienione jeżeli zastosowanie mają określone wymagania krajowe. **** to kryterium może być stosowane jedynie wówczas, gdy nie istnieją obszary ruchu o własnych wymaganiach znajdujące się w sąsiedztwie. Podane wartości są tymczasowe i mogą zostać zmienione w przypadku, gdy określone zostaną szczegółowe wymagania dotyczące krajowych lub indywidualnych systemów. Wartości te mogą być wyższe lub niższe niż podane, jednakże należy zwrócić uwagę na zapewnienie wystarczającego oświetlenia obszarów.

3 Ustalenie klasy luminancyjnej z wykorzystaniem alternatywnych narzędzi pomiarowych METODY POMIARU Mierniki luminancji zasadniczo można ogólnie podzielić na dwie grupy: punktowe i matrycowe (rys. 1). W przypadku mierników punktowych można wyróżnić szeroki zakres wielkości pola pomiarowego. O klasie miernika decyduje najniższa wielkość kątowa pola pomiarowego ( np. 0,1 ), błąd niedopasowania widmowego oraz liniowość charakterystyki przetwarzania. Najprostsze urządzenia mają rozmiar kątowy równy 10 0, a te najbardziej zaawansowane 6. Rys. 1. Przykład mierników do pomiaru luminancji: punktowy (po lewej) oraz matrycowy (po prawej) Przy użyciu miernika punktowego pomiar luminancji jest wykonywany poprzez porównanie wyniku z wzorcem luminancji (najczęściej wbudowanym lub kalibracyjnym). Pomiar miernikiem klasycznym, poza pozytywnymi cechami wynikającymi z dopasowania widmowego i małego pola pomiarowego posiada także cechy negatywne. Minusem tej metody pomiarowej jest czasochłonność i niska powtarzalność z uwagi na pojedyncze rejestracje dla każdego z punktów siatki pomiarowej, dodatkowo pomiar wymaga wyłączenia z ruchu badanego odcinka drogi. Ponadto należy zachować szczególną staranność w zachowaniu położenia punktów względem siatki pomiarowej. W przypadku użycia miernika matrycowego kosztem dokładności (zależnego od szeregu czynników kalibracyjnych matrycy i układu optycznego), redukuje się czas pomiaru, który sprowadza się do wykonania wielu rejestracji dla danego pola pomiarowego (obrazów luminancji), a w dalszej kolejności uzyskanie transformaty siatki pomiarowej poprzez użycie specjalistycznego oprogramowania. Zasada działania miernika matrycowego polega na przypisaniu do każdego z pixela rejestrowanego obrazu, wartości w współrzędnych RGB. Wyskalowana ze wzorcem matryca i układ optyczny pozwala korelować otrzymaną wartość z poziomami luminancji zgodnie ze wzorem (1). (1) gdzie: kalibracja miernika, wartość jednego pixela zdjęcia luminancji, liczona wedle standardów IEC i opisana równaniem (2), stała związana z przesłoną, wartość luminancji, czas ekspozycji, stała wartość ISO

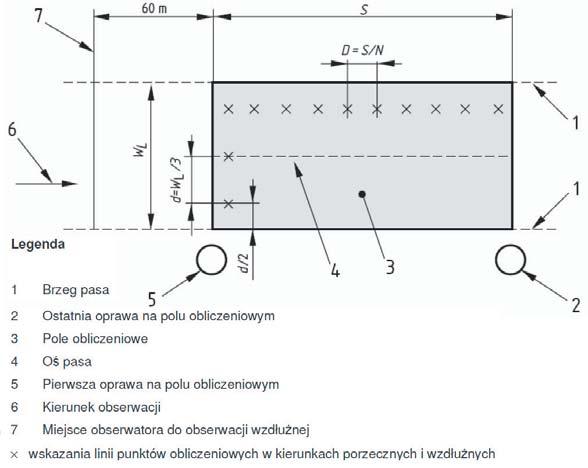

4 108 Piotr Jaskowski, Piotr Tomczuk (2) gdzie: R, G, B cyfrowe wartości dla poszczególnych kanałów (czerwony, zielony, niebieski) zarejestrowane przez kamerę IEC(1999)[11]. Niezależnie od zastosowanego miernika, procedura pomiaru luminancji [8] zakłada wyznaczenie dla badanego obszaru siatki pomiarowej wartości luminancji punktów wskazanych w normie [7]. Pozycja głowicy pomiarowej miernika powinna znajdować się na wysokości 1,5 metra nad powierzchnią, natomiast pozycja obserwatora winna się znajdować 60 metrów przed polem pomiarowym zgodnie z rysunkiem 2. Pomiar przeprowadza się z pozycji obserwatora niezależnie dla każdej, a wyniki oblicza się zgodnie z wskazaniami normy [7]. Rys. 2. Obliczanie pozycji punktów siatki pomiarowej (S odległość między oprawami, N liczba punktów obliczeniowych w kierunku wzdłużnym, W L- szerokość pasa w metrach) [7] 3. PRZYKŁAD POMIARU OŚWIETLENIA ULICZNEGO W poniższym rozdziale przedstawiono przykład pomiaru luminancji na drodze ekspresowej wykonany za pomocą miernika matrycowego LMK oraz punktowego Konica Minolta CS200 dla tych samych punktów siatki pomiarowej. Zgodnie z przyjętymi w normie wymaganiami, pomiar wykonywany był z pozycji miernika usytuowanego 1,5

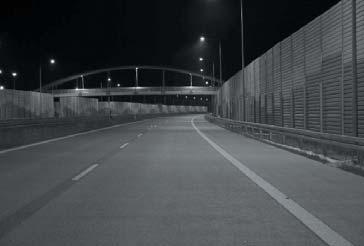

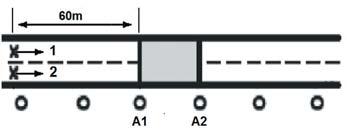

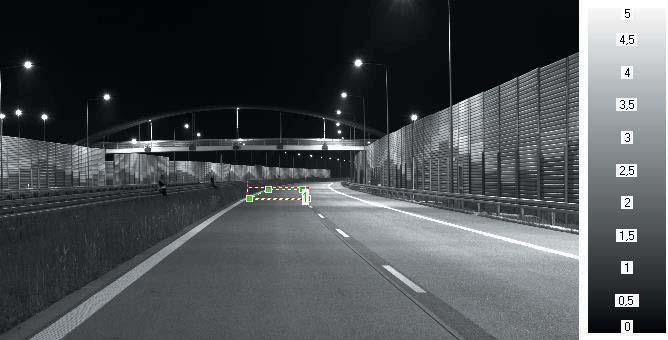

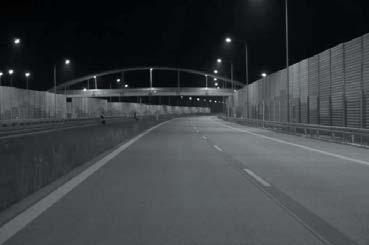

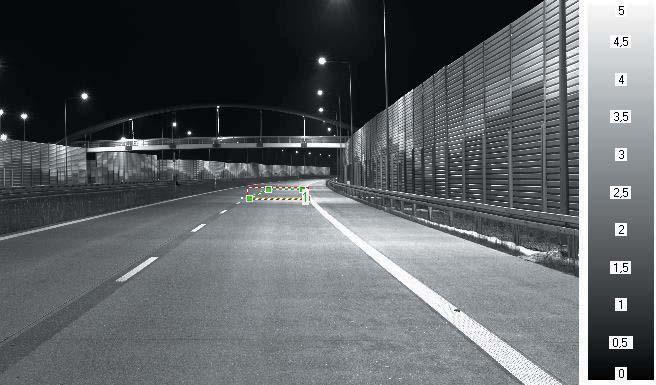

5 Ustalenie klasy luminancyjnej z wykorzystaniem alternatywnych narzędzi pomiarowych 109 metra nad ą z odległości 60 metrów od początku obszaru. Obszar pomiarowy znajdował się pomiędzy słupami, na których zawieszono oprawy oznaczone symbolami A1 i A2. Szkic odcinka pomiarowego przestawiono na rysunku nr 3. Obrazy rozkładu luminancji na nawierzchni drogi dla dwóch pozycji obserwatora przestawiono na rysunkach 5 i 7. Obok zdjęć obrazów luminancji znajduje się skala liniowa o zakresie 0 5 cd/m 2. Na rysunkach 6 i 8 przedstawiono transformowany widok z góry obszaru pomiarowego z naniesiona siatką pomiarową. Rys.3. Szkic odcinka pomiarowego Rys.4.Widok obszaru pomiarowego z pozycji obserwatora 1 (po lewej) oraz 2 (po prawej) Rys.5.Rozkład luminancji obszaru pomiarowego 1 z pozycji obserwatora 1. Skala liniowa, jednostka [cd/m 2 ]

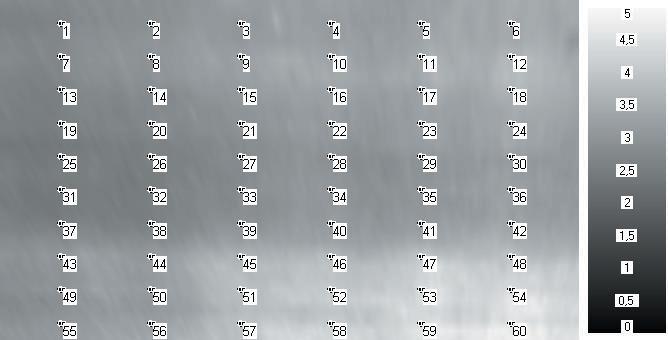

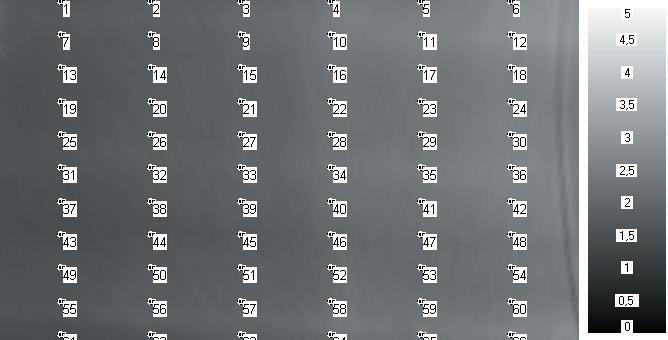

6 110 Piotr Jaskowski, Piotr Tomczuk Rys.6.Transformowany do widoku z góry rozkład luminancji dla obszaru pomiarowego 1 z pozycji obserwatora 1 z naniesioną siatką pomiarową. Skala liniowa, jednostka [cd/m 2 ]. Rys.7.Rozkład luminancji obszaru pomiarowego 1 z pozycji obserwatora 2.Skala liniowa, jednostka [cd/m 2 ]. Rys.8.Transformowany do widoku z góry rozkład luminancji dla obszaru pomiarowego 1 pozycji obserwatora 2 z naniesioną siatką pomiarową. Skala liniowa, jednostka [cd/m 2 ].

7 Ustalenie klasy luminancyjnej z wykorzystaniem alternatywnych narzędzi pomiarowych 111 Do obliczeń parametrów badanej drogi posłużono się siatką pomiarową składającą się z 132 punktów pomiarowych (12 x 11, odległość pomiędzy punktami pomiarowymi wzdłuż wynosi 7 m, w poprzek 1 m, w celu porównania wyników świadomie zagęszczono siatkę).otrzymane dane w postaci wartości luminancji zostały wyeksportowane do programu kalkulacyjnego, gdzie uzyskano końcowe wyniki rozkładu luminancji w punktach pomiarowych siatki. Wartości naniesiono schematycznie na rysunek drogi dla dwóch pozycji obserwatora (rys. 9). Wyniki obliczeń zgodne z wymogami normy [3] dla dwóch pozycji obserwatora 1 i 2 oraz całej nawierzchni zestawiono i zaprezentowano w sposób zbiorczy w tabeli 2. Przedstawienie szczegółowych danych pomiarowych może być wykorzystane do potwierdzenia wyników obliczeń symulacyjnych uzyskanych z programów wspomagających projektowanie oświetlenia. Wyniki pomiarów luminancji L.p. Nazwa parametru Wynik miernik matrycowy 1 Luminancja minimalna 1 pasa 2 Luminancja maksymalna 1 pasa Wyniki miernik punktowy Tablica 2 Jednostka 1,486 1,2 cd/m 2 2,893 2,9 cd/m 2 3 Luminancja średnia 1 pasa 2,063 2,1 cd/m 2 4 Całkowita równomierność wzdłużna 0,844 0,8 - luminancji 1 pasa 5 Równomierność ogólna 1 pasa 0,720 0,7-6 Luminancja minimalna 2 pasa 2,462 2,5 cd/m 2 7 Luminancja maksymalna 2 pasa 4,685 4,7 cd/m 2 8 Luminancja średnia 2 pasa 3,313 3,4 cd/m 2 9 Całkowita równomierność wzdłużna 0,712 0,7 - luminancji 2 pasa 10 Równomierność ogólna 2 pasa 0,743 0,7-11 Luminancja minimalna całej 1,486 1,4 cd/m 2 12 Luminancja maksymalna całej 4,685 4,6 cd/m 2 13 Luminancja średnia całej 2,688 2,7 cd/m 2 14 Całkowita równomierność wzdłużna 0,778 0,8 - luminancji całej 15 Równomierność ogólna całej 0,732 0,7 -

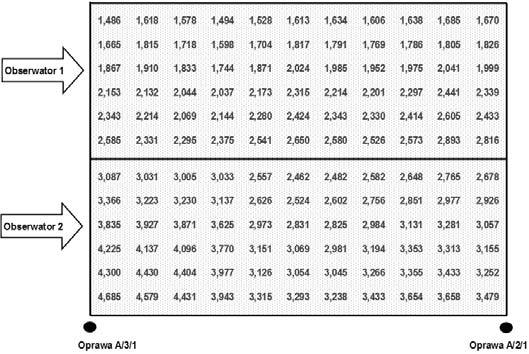

8 112 Piotr Jaskowski, Piotr Tomczuk Rys.9.Uzyskane wyniki luminancji dla dwóch pozycji obserwatora [cd/m 2 ], przykład wyników w metodzie luminancyjnej 4. PODSUMOWANIE Sposób przeprowadzenia pomiarów luminancji warunkuje wybór typu miernika. Z jednej strony klasyczne mierniki punktowe, charakteryzuję się wysoką dokładnością pomiaru, natomiast sam pomiar jest niemożliwy do przeprowadzenia w krótkim czasie w warunkach rzeczywistego ruchu ulicznego. Wymaga uprzednio wyłączenia powierzchni badanej z ruchu pojazdów na cały kilkugodzinny okres czasu niezbędny do przeprowadzenia pomiarów. Sam pomiar z uwagi na zachowanie położenia punktów siatki pomiarowej cechuje się niską powtarzalnością. Dlatego coraz częściej stosuje się mierniki matrycowe, które kosztem dokładności pozwalają na dużo szybsze wykonanie pomiaru. Przeprowadzone pomiary fotometryczne zostały wykonane w zgodności z wymaganiami aktualnej normy [5] oraz pozwoliły na jednoznaczną ocenę stanu oświetlenia nawierzchni drogowej. W przypadku pomiaru luminancji miernikiem matrycowym droga musi być zamknięta jedynie na krótki czas pomiaru wynoszący ok 10 minut. Porównując wymagania normy zawarte w tabeli 1 z otrzymanymi wynikami pomiarów (tabela 2) należy stwierdzić, że jakość oświetlenia odcinka drogowego jest dobra (dla klasy M1 Lśr = 2,688 (2,723) cd/m 2 2 cd/m 2 założone wymaganiach oraz odpowiednio: U0 = 0,778 (0,791) 0,4; Ul = 0,732(0,739) 0,7). Jak wykazano pomiar wykonany za pomocą alternatywnych narzędzi pomiarowych pozwolił na uzyskanie zbliżonych wyników pomiarów luminancji i przyjęcie identycznej klasy oświetleniowej. Prowadzenie oświetleniowych badań odbiorczych oraz kontrolnych powinno być podstawą do dopuszczenia do eksploatacji instalacji oświetleniowej.
