PRACE WYDZIAŁU NAWIGACYJNEGO AKADEMII MORSKIEJ W GDYNI. Zeszyt 32

Transkrypt

1 PRACE WYDZIAŁU NAWIGACYJNEGO AKADEMII MORSKIEJ W GDYNI Zeszyt 32 Gdynia 2017

2 KOLEGIUM REDAKCYJNE: Jacek JANUSZEWSKI Krzysztof KOŁOWROCKI Leszek SMOLAREK Cezary SPECHT Henryk ŚNIEGOCKI REDAKTOR NAUKOWY: Leszek SMOLAREK REDAKTOR NACZELNY: Agnieszka BLOKUS-ROSZKOWSKA REDAKTOR TECHNICZNO-JĘZYKOWY (JĘZ. ANG.): Joanna SZŁAPCZYŃSKA RECENZENCI: dr hab. inż. Teresa ABRAMOWICZ-GERIGK, prof. nadzw. AMG, Akademia Morska w Gdyni dr inż. Marcin BUDZYŃSKI, Politechnika Gdańska dr inż. of. wacht. Paweł CHORAB, Akademia Morska w Szczecinie prof. dr hab. inż. Zbigniew DĄBROWSKI, Politechnika Warszawska dr hab. inż. kpt. ż.w. Włodzimierz FILIPOWICZ, prof. nadzw. AMG, Akademia Morska w Gdyni dr Sambor GUZE, Akademia Morska w Gdyni dr hab. inż. Kazimierz JAMROZ, prof. nadzw. PG, Politechnika Gdańska prof. dr inż. kpt. ż.w. Mirosław JURDZIŃSKI, Akademia Morska w Gdyni dr hab. inż. arch. Karolina KROŚNICKA, Politechnika Gdańska dr hab. inż. Jakub MONTEWKA, prof. nadzw. AMG, Akademia Morska w Gdyni dr hab. inż. Zbigniew PIETRZYKOWSKI, prof. nadzw. AM Szczecin, Akademia Morska w Szczecinie dr hab. Adam PRZYBYŁOWSKI, prof. nadzw. AMG, Akademia Morska w Gdyni dr inż. Krzysztof RUDZKI, Akademia Morska w Gdyni dr hab. inż. Rafał SZŁAPCZYŃSKI, prof. nadzw. PG, Politechnika Gdańska dr inż. kpt. ż.w. Przemysław WILCZYŃSKI, Akademia Morska w Gdyni dr hab. inż. Wiesław WSZOŁEK, prof. nadzw. AGH, Akademia Górniczo-Hutnicza w Krakowie Wszystkie artykuły zamieszczone w niniejszym numerze zostały zrecenzowane REDAKCJA I KOREKTA: Ewa GIEDZIUN PROJEKT OKŁADKI: Marek KOŁODZIEJ WYDAWCA: AKADEMIA MORSKA W GDYNI ul. Morska Gdynia Wszelkie prawa autorskie i wydawnicze zastrzeżone ISSN

3 SPIS TREŚCI Strona POŻEGNANIE TWÓRCY I PIERWSZEGO REDAKTORA NACZELNEGO PRAC WYDZIAŁU NAWIGACYJNEGO... 5 M. JURDZIŃSKI Domena statku w nawigacji morskiej... 9 M. JURDZIŃSKI Międzynarodowa Organizacja Morska (IMO) w procesie globalizacji żeglugi morskiej J. KOZAK Problems with Modelling the Strength Properties A. CZAJA of Sailing Vessels Rigging Ropes K. MALINOWSKA Porównanie komputerowych metod obliczania oporu jednostki żaglowej z metodą doświadczalną T. MISORZ Postępowanie z wodami balastowymi na statkach w żegludze międzynarodowej w świetle konwencji BWM M. MODZELEWSKA Przegląd trendów IT w zarządzaniu sieciami dostaw, R. BOROWSKI które decydują o współczesnej przewadze rynkowej A. KAIZER K. RUDZKI Koncepcja symulatora nawigacyjnego planowania podróży z wykorzystaniem modelu neuronowego układu napędu statku A. SALOMON Potencjał portu Gdańsk na rynku usług portowych B. ZAJĄCZKOWSKA Wytrzymałość pętli wplatanych na linach podwójnie A. KARCZEWSKI plecionych A. CZAJA J. KOWALSKI M. ŻYCZKOWSKI Wyznaczanie trasy statku żaglowego z ograniczeniem zmian kursu

4

5 Pożegnanie twórcy i pierwszego redaktora naczelnego Prac Wydziału Nawigacyjnego dr hab. Michał Holec, prof. nadzw. AMG ( ) 8 lutego 2017 roku zmarł dr hab. Michał Holec, prof. nadzwyczajny AMG, komandor w stanie spoczynku, były dziekan Wydziału Nawigacyjnego Akademii Morskiej w Gdyni, długoletni kierownik Katedry Nawigacji, członek Komitetu Transportu Polskiej Akademii Nauk, twórca Sympozjum Nawigacyjnego, pomysłodawca i pierwszy redaktor naczelny Prac Wydziału Nawigacyjnego, oddany bez reszty pracy naukowej, dydaktycznej i organizacyjnej na rzecz szkolnictwa morskiego, wychowawca wielu pokoleń oficerów Marynarki Wojennej oraz Polskiej Marynarki Handlowej, wielki autorytet w dziedzinie nawigacji, oceanografii i meteorologii. Został pochowany z honorami na cmentarzu Marynarki Wojennej w Gdyni. Prof. Holec urodził się 27 sierpnia 1937 roku w Sępólnie Krajeńskim. W 1959 roku ukończył Wydział Pokładowy (nawigacja i eksploatacja okrętów) Wyższej Szkoły Marynarki Wojennej w Gdyni. Jako jeden spośród trzech absolwentów z najlepszymi lokatami na swoim roku studiów, mających prawo wyboru okrętu do dalszej służby, bez wahania wybrał służbę na ORP Iskra. W roku 1962 został starszym asystentem w Katedrze Nawigacji WSMW.

6 6 PRACE WYDZIAŁU NAWIGACYJNEGO AKADEMII MORSKIEJ W GDYNI, nr 32, 2017 W 1965 roku ukończył w trybie eksternistycznym studia magisterskie na Wydziale Biologii i Nauk o Ziemi Uniwersytetu Warszawskiego, uzyskując tytuł magistra geografii w zakresie klimatologii. Jego praca pt. Charakterystyka zjawiska mgły na zachodnim wybrzeżu Zatoki Gdańskiej wygrała coroczny ogólnopolski konkurs ogłaszany przez Polskie Towarzystwo Geofizyczne na najlepszą pracę magisterską z zakresu nauk o Ziemi. Zainteresowania hydrometeorologiczną osłoną działalności ludzkiej na morzu, zwłaszcza transportu morskiego, doprowadziły do przygotowania rozprawy doktorskiej pt. Klimat strefy przejściowej Morza Bałtyckiego a warunki nawigacyjne, w całości poświęconej problematyce optymalizacji żeglugi przez Cieśniny Duńskie z uwzględnieniem zmiennych w ciągu roku warunków meteorologicznych i hydrograficznych. W obszarze tej problematyki mieści się również rozprawa habilitacyjna Profesora Hydrometeorologiczne zabezpieczenie działań okrętów zwalczania okrętów podwodnych, w której przedstawił oryginalną metodę prognozowania pionowych rozkładów prędkości dźwięku w wodzie, decydujących o zasięgu okrętowych stacji hydrolokacyjnych, a także wskazujących możliwości manewru uchylania się okrętu podwodnego przed okrętami poszukującymi. Ukoronowaniem aktywności naukowej jest podręcznik Podstawy meteorologii i nawigacji meteorologicznej, napisany wspólnie z Piotrem Tymańskim, wydany przez Wydawnictwo Morskie w Gdańsku (wyd. I 1973, wyd. II 1980). Podczas służby i pracy w Wyższej Szkole Marynarki Wojennej Prof. Holec przeszedł kolejne szczeble kariery nauczycielskiej po stanowisko komendanta Instytutu Nawigacji i Hydrografii Morskiej ( ). Pracę na Wydziale Nawigacyjnym Wyższej Szkoły Morskiej w Gdyni rozpoczął w roku 1989, do roku 2003 będąc kierownikiem Katedry Nawigacji, równolegle przez dwie kadencje ( ) prodziekanem do spraw nauki, a od roku 2002, przez dwie kadencje, do roku 2008 dziekanem Wydziału Nawigacyjnego. Jako kierownik Katedry Nawigacji ( ) zainicjował ogólnopolskie sympozjum naukowe poświęcone nawigacji i bezpieczeństwu transportu morskiego, przewodnicząc komitetowi organizacyjnemu w jego pierwszych pięciu kolejnych edycjach. W roku 1995 zainicjował regularne wydawanie Prac Wydziału Nawigacyjnego. Naukowa i dydaktyczna, a także popularyzatorska działalność katedr Wydziału Nawigacyjnego charakteryzowała się wówczas znacznym zróżnicowaniem tematycznym, co było uwarunkowane odmiennością specjalizacji: od szeroko rozumianej problematyki nawigacyjnej, przez problemy eksploatacji statków i manewrowania nimi, specyficzne problemy meteorologii i oceanografii nautycznej do elementów prawa morskiego i eksploatacji portów. Klamrą, spinającą tak zróżnicowaną problematykę naukowo-

7 Pożegnanie twórcy i pierwszego redaktora naczelnego Prac Wydziału Nawigacyjnego 7 dydaktyczną, wydawało się podporządkowanie jej potrzebom transportu morskiego. W związku z tym Profesor podjął pierwsze kroki w kierunku przygotowania Wydziału do późniejszego wystąpienia o przyznanie uprawnień do nadawania stopnia doktora w dyscyplinie transportu. W roku 1995 zrodziła się inicjatywa wydawania Prac Wydziału Nawigacyjnego, mających stanowić forum prezentacji dorobku katedr i pracowników Wydziału Nawigacyjnego. Wydawnictwo ukazuje się regularnie raz w roku. Do chwili obecnej wydano 31 numerów. Wszystkie artykuły zamieszczone w Pracach Wydziału zostały zrecenzowane. Prace Wydziału Nawigacyjnego znajdują się na liście czasopism punktowanych MNiSW według listy z dnia 26 stycznia 2017 roku pozycja B/1987, liczba punktów 5. Od 1964 r. Prof. Holec był członkiem Polskiego Towarzystwa Geofizycznego, Oddział Bałtycki, od roku 1971 członkiem Zespołu Nawigacji Morskiej przy Sekcji Sieci Geodezyjnych Komitetu Geodezji PAN, od roku 2000 członkiem zwyczajnym Akademii Inżynierskiej, od 2001 członkiem Gdańskiego Towarzystwa Naukowego, od roku 2006 członkiem Polskiego Stowarzyszenia Telematyki Transportu, a od roku 2007 członkiem Komitetu Transportu PAN. Wcześniej przez dwie kadencje w latach był członkiem Komitetu Badań Morza PAN, przez dwie kadencje także był członkiem zespołu T12C przy Komitecie Badań Naukowych oraz członkiem Komitetu Programowego czasopisma The Annual of Navigation (Polish Navigation Forum, Oddział Gdański PAN). W latach był członkiem Komitetu Naukowego kwartalnika TransNav, The International Journal on Marine Navigation and Safety of Sea Transportation oraz rady programowej Przeglądu Hydrograficznego (Biuro Hydrograficzne Marynarki Wojennej). Wiele razy powoływany był do składu komitetów naukowych krajowych i międzynarodowych konferencji naukowych, m.in. IRM, LogiTrans, NavSup, TransComp, TransNav, TST. Podczas konferencji TransNav 2007 przyznano Profesorowi tytuł Honorary Fellowship of TransNav był pierwszym w historii uczestnikiem konferencji, któremu przyznano ten prestiżowy tytuł. Profesor uhonorowany został wieloma odznaczeniami, m.in. takimi jak: Złoty Krzyż Zasługi (1978), Krzyż Kawalerski Orderu Odrodzenia Polski (1985), Nagroda Dowódcy Marynarki Wojennej za działalność wynalazczonowatorską (1979) oraz Nagroda Rektora I stopnia Akademii Morskiej w Gdyni (1985). Prof. dr hab. inż. kpt.ż.w. Adam Weintrit, wychowanek i przyjaciel Profesora, dziekan Wydziału Nawigacyjnego ( )

8

9 MIROSŁAW JURDZIŃSKI doi: / Akademia Morska w Gdyni Katedra Nawigacji DOMENA STATKU W NAWIGACJI MORSKIEJ W artykule opisano różnego rodzaju domeny statku. Omówiono domeny o zróżnicowanych kształtach i wymiarach (2D 3D), stosowanych w różnych fazach żeglugi morskiej. Przedstawiono domeny jako narzędzia w nawigacji morskiej do oceny ryzyka w nawigacji. Omówiono również wykorzystanie domen w celu zwiększenia poziomu bezpieczeństwa nawigacyjnego w rejonach nawigacyjnie trudnych do żeglugi w pobliżu niebezpieczeństw nawigacyjnych. Słowa kluczowe: nawigacja morska, domena statku. WSTĘP Koncepcja wprowadzenia domen do żeglugi morskiej powstała w okresie badań statystycznych parametrów ruchu statków w rejonach ciasnych i nawigacyjnie trudnych. Chodziło o zwiększenie bezpieczeństwa ruchu poprzez zmniejszenie ryzyka zderzeń statków oraz zachowania bezpiecznych odległości między statkami w ciasnych przejściach [5, 7]. Wprowadzono dwuwymiarowe domeny o różnych kształtach. Badania statystyczne ruchu statków wykazały konieczność różnych kształtów domen. W dalszych badaniach uwzględniono również bezpieczeństwo ruchu statku z uwagi na głębokości ograniczające ruch z powodu granicznego zapasu wody pod stępką. Zasugerowano także utworzenie trójwymiarowych domen statków. Dalsze badania dotyczyły tworzenia modelu bezpieczeństwa zarządzaniem ruchu w portach i możliwości zwiększenia zdolności podejmowania decyzji nawigacyjnych przez oficerów na mostku [12, 15]. Następował dalszy rozwój algorytmów do określenia wskaźnika ryzyka w sytuacjach nawigacyjnych. Istnieje możliwość wykorzystania domeny do innych celów niż do unikania zderzeń statków. Domena odgrywa znaczną rolę w rozwoju modelu zintegrowanej nawigacji wzbogaconej systemami bezpiecznych decyzji nawigacyjnych na mostku. Obowiązkiem kapitana statku handlowego w żegludze międzynarodowej, zgodnie z założeniami Konwencji SOLAS, jest zaplanowanie i realizacja nawigacji w podróży statku od nabrzeża portu A do nabrzeża portu B. Tylko kapitan jest odpowiedzialny za wybór i realizację nawigacji na zaplanowanej trasie. Plan musi być opracowany i gotowy do kontroli władz administracyjnych w porcie, przed wypisem statku w morze. Każda podróż statku przebiega w różnych fazach żeglugi jak: w żegludze w rejonach ograniczonych, trudnych nawigacyjnie; w żegludze przybrzeżnej z dala od lądu/na podejściach do lądu; w żegludze oceanicznej.

10 10 PRACE WYDZIAŁU NAWIGACYJNEGO AKADEMII MORSKIEJ W GDYNI, nr 32, 2017 W każdej fazie żeglugi istnieją inne warunki nawigacji, w szczególności warunki zakłóceń w procesie ruchu statku oraz poziomu ryzyka. Statek porusza się innymi prędkościami, a liczba i jakość decyzji nawigacyjnych jest różna. Decyzje nawigacyjne dotyczą wyboru wektora ruchu, tj. kierunku ruchu statku nad dnem, oraz prędkości statku nad dnem. Wektory ruchu muszą być bezpieczne. W każdej fazie istnieje inny poziom ryzyka w nawigacji. Domena statku musi być narzędziem do pomocy nawigatorowi w ocenie ryzyka lub jego zmniejszenia przy podejmowaniu decyzji nawigacyjnych. Celem opracowania jest zapoznanie nawigatorów z możliwościami wykorzystania domen w procesach nawigacyjnych w czasie planowania i realizacji nawigacji morskiej. 1. DEFINICJA DOMENY STATKU MORSKIEGO Od kilku dekad zmieniały się definicje domeny. Domena statku jest to obszar wokół statku zapewniający nawigatorowi utrzymanie się w bezpiecznej odległości od innych statków lub stałych obiektów [7]. Definicja ta dotyczyła wyłącznie bezpiecznych odległości od statku. Domena obiektywna stanowi przestrzeń wokół statku lub dowolnego obiektu nieruchomego, której inny statek nie powinien naruszać. W różnych warunkach dla tego samego statku kształty i parametry domeny mogą być różne [5]. Definicja domeny ma postać: Bezpieczna strefa wokół kadłuba statku na powierzchni i pod powierzchnią wody, w których nie może wtargnąć inny statek [13]. Istnieje również pojęcie domeny subiektywnej. Domena subiektywna jest obszarem wodnym, którego potrzebuje nawigator do utrzymania bezpieczeństwa statku i zwykle stosuje się ją do oceny ryzyka, gdy istnieje obiektywna domena, którą nawigator akceptuje [6]. Reasumując, ostatnia definicja opisuje rodzaje domen: dwu- i trzywymiarowe. Wszystkie zdefiniowane powyżej domeny określały jej funkcje jako narzędzie unikania ryzyka kolizji statków. W zasadzie margines bezpieczeństwa ruchu statku można określić za pomocą domeny statku morskiego. 2. MODELE DOMEN Koncepcja stworzenia domeny wokół statku powstała w celu określenia bezpieczeństwa ruchu statków w rejonach ograniczonych. Było to potrzebne, aby w obszarze badanego statku nie znajdował się inny statek (obiekt) kolizyjny, a jeżeli był, to w bezpiecznej odległości i żeby bezpiecznie się minęły. Metodę określania bezpiecznej odległości mijania się statku metodą statystyczną opracowała E. Goodwin [7].

11 M. Jurdziński, Domena statku w nawigacji morskiej 11 Kształty i wielkości parametrów domen wprowadzono tak, aby łatwo obliczyć bezpieczne odległości statków. Zaproponowano różne formy. Pierwsze domeny dotyczyły tylko powierzchni wody, czyli były dwuwymiarowe. Kształty domen opisano w funkcji (x, y), następnie wprowadzono trójwymiarowe kształty domen. Podział domen w zależności od statku przedstawiono poniżej: 1) Wymiary: modele dwuwymiarowe 2D (x, y), modele trójwymiarowe 3D (x, y, z). 2) Kształty domen płaskich: kołowe (x, y), eliptyczne (x, y), wielokątne (x, y), mieszane (x, y). 3) Modele przestrzenne (trójwymiarowe). elipsoidalne, dowolne bryły (nieregularne). Pozycje statków w powyższych domenach są różne (rys. 1) Rodzaje dwuwymiarowych domen statku morskiego W ostatnich dekadach w literaturze przedmiotu przedstawiono wiele wyników badań z zastosowaniem domen różnych kształtów, stosowanych do wspomagania decyzji nawigacyjnych na mostku. Domeny różnią się sposobem modelowania oraz tworzenia stref bezpieczeństwa [7]. Są one dopasowane do określonych warunków nawigacyjnych, które podano poniżej [14]: duże statki posiadają większe powierzchnie i kształty domen; gęstość ruchu wpływa na parametry domen; warunki nawigacyjne zewnętrzne, jak wiatry, prądy, wymagają zwiększenia parametrów domeny; czynnik ludzki, jak zdolności i doświadczenia nawigatorów mniej doświadczeni oficerowie mogą stwarzać ryzyko popełniania błędów decyzyjnych, dlatego muszą mieć zwiększone domeny; inne czynniki, takie jak: przeznaczenie statku, rejony pływania, parametry statku, powierzchnia, zanurzenie, rodzaj ładunku, decydują o parametrach domen.

12 12 PRACE WYDZIAŁU NAWIGACYJNEGO AKADEMII MORSKIEJ W GDYNI, nr 32, 2017 Rys. 1. Kształty domen dwuwymiarowych; a) kołowe, b) eliptyczne, c) wielokątne (nieregularne) Źródło: opracowanie własne na podstawie [3, 7, 8, 10, 15, 16] Wykorzystanie domeny dwuwymiarowej w rejonach głębokowodnych w żegludze otwartej oceanicznej W przypadku dużych głębokości morza oraz obszarów otwartych dogodnymi kształtami domen są powierzchnie kołowe. Parametry dwóch domen zależą od warunków pływania, wielkości statków oraz rodzaju napędu. W ogólnym ujęciu forma domeny kołowej w żegludze oceanicznej lub na otwartym morzu ma postać, jak na rysunkach 2 i 3.

13 M. Jurdziński, Domena statku w nawigacji morskiej 13 Źródło: opracowanie własne na podstawie [16]. Rys. 2. Domena statku według Davisa i Drive a Rys. 3. Domeny w rejonach głębokich i otwartych: 1, 2, 3 obszary ważności w procesie unikania zderzeń statków Źródło: opracowanie własne na podstawie [14] Trójwymiarowe domeny statku w procesie nawigacji Trójwymiarowe domeny statku mają zastosowanie w przypadku ruchu statku na płytkowodziu, gdzie głębokość wody jest ograniczona. Chodzi o przypadki ruchu na torach wodnych pogłębionych lub gdy statek nawiguje na obszarach pod mostami. Proces określania parametrów domeny jest trudniejszy, gdy ograniczenia występują pod i nad kadłubem statku.

14 14 PRACE WYDZIAŁU NAWIGACYJNEGO AKADEMII MORSKIEJ W GDYNI, nr 32, 2017 Na rysunku 4 pokazano przypadki uproszczonej domeny trójwymiarowej [10]. Rys. 4. Uproszczona domena statku w przestrzeni trójwymiarowej: T zanurzenie statku, Z zapas wody pod stępką [2] Na rysunku 5 przedstawiono domenę trójwymiarową w żegludze pod mostami, na obszarach płytkich, w rzekach i kanałach. Źródło: opracowanie własne. Rys. 5. Dynamiczne parametry domeny trójwymiarowej Inną domenę trójwymiarową można opisać zależnością, uwzględniającą wymiary statku, jak długość L, zanurzenie T oraz prędkość statku V s [9]. Dynamiczne parametry domeny mają postać [9]: gdzie: L długość statku [m], T zanurzenie statku [m], D D D x y z LV LV V c s a s b s L ml lt (1)

15 M. Jurdziński, Domena statku w nawigacji morskiej 15 V s prędkość statku [węzły], a, b, c wykładniki potęgowe (określanie eksperymentalne), współczynniki (określanie eksperymentalne).,l,m Istnieje możliwość badań statystycznych parametrów ruchu statku w ograniczonych płytkich rejonach nawigacyjnych. 3. ZASTOSOWANIE DOMEN W RÓŻNYCH FAZACH ŻEGLUGI Dwuwymiarowa domena, w początkowej fazie jej utworzenia, była wykorzystywana do redukcji ryzyka kolizji w ruchu statków w rejonach ciasnych ograniczonych [5, 7]. Obecnie domeny mają szerszy zakres zastosowania w procesie bezpiecznej nawigacji morskiej [8]. Dwuwymiarowe domeny mogą być wykorzystane w żegludze głębokowodnej, czyli takiej, gdzie problem nie dotyczy ograniczeń w zakresie zapasu wody pod stępką. Wartość stosunku H/T powyżej 1,5 w pełni zabezpiecza pływanie według domen płaskich dwuwymiarowych. Pływanie takie ma miejsce w fazach żeglugi przybrzeżnej, jak również w głębokich fiordach, itp. Źródło: opracowanie własne. Rys. 6. Zastosowanie domen w różnych fazach żeglugi W pływaniu w rejonach ograniczonych, gdzie istnieją ograniczenia głębokości, powinny być stosowane bezpieczne trójwymiarowe domeny. Dotyczy to również żeglugi w pogłębionych torach wodnych, kanałach i rzekach, w szczególności zaś, gdy statki muszą przechodzić pod mostami. W żegludze oceanicznej lub na wodach otwartych głębokowodnych na statkach można bezpiecznie wykorzystywać modele domen o powierzchni kołowej przy założonych promieniach bezpieczeństwa.

16 16 PRACE WYDZIAŁU NAWIGACYJNEGO AKADEMII MORSKIEJ W GDYNI, nr 32, 2017 Rola domen statków morskich zwiększyła się przez wzbogacenie narzędzi do ich tworzenia. Domeny mogą pomagać w szerokim zakresie ostrzegania w procesach przeciwkolizyjnych, ale również w wielu stanach w całej nawigacji morskiej. W ujęciu funkcji rozmytych domeny statku mogą być stosowane w kryterium sytuacji bezpiecznej lub niebezpiecznej nawigacyjnej [11]. Na rysunku 7 pokazano przykłady domen o różnych parametrach bezpieczeństwa sytuacji nawigacyjnej na mostku. Rys. 7. Domeny rozmyte z granicami oceny poziomu bezpieczeństwa nawigacji; = 0 bardzo bezpieczne, = 1 bardzo niebezpieczne [11] 3.1. Bezpieczne odległości mijania niebezpieczeństw nawigacyjnych Ogólna zasada wykreślania (wektora ruchu) drogi nad dnem, w rejonach planowanej trasy musi obejmować również uwzględnianie wykorzystywania domen do spełniania warunków bezpiecznego pływania z dala od niebezpieczeństw nawigacyjnych. Każdy statek i stały obiekt posiada własną domenę. Na rysunkach 8 i 9 przedstawiono bezpieczne kąty drogi w czasie mijania pławy oraz wieży wiertniczej. Domena pławy Platforma wiertnicza Domena statku Źródło: opracowanie własne. Rys. 8. Bezpieczne odległości mijania pławy i platformy wiertniczej

17 M. Jurdziński, Domena statku w nawigacji morskiej 17 Parametry obu domen mogą się zmieniać, dlatego też odległości mijania niebezpieczeństw nawigacyjnych mogą ulegać zmianie w zależności od warunków zakłóceń zewnętrznych. Zmiany te zależą od: warunków pogodowych, wiatru, prądu i falowania; zapasu wody pod stępką; geometrycznych parametrów statku LBT i jego stanu technicznego; natężenia ruchu statków; dokładności mapy (parametrów batymetrycznych); możliwości współpracy z operatorem VTS, itp. Każdy zatem kształt domeny służy do oceny bezpiecznej odległości do statku lub obiektu stałego nieruchomego. W planowaniu podróży bezpiecznej odległości ruchu statku określa się dla najtrudniejszych warunków panujących na planowanej trasie w czasie rejsu Wykorzystanie domeny statku na pogłębionym torze wodnym Pływanie statku na pogłębionym torze wodnym powinno odbywać się z dużą precyzją oceny ruchu statku w osi kierunku toru przy określonej prędkości bezpiecznej. W przypadku zewnętrznych zakłóceń na zwolnionej prędkości na statek działają siły spychające kadłub z osi toru wodnego. Istnieje zatem konieczność zastosowania poprawek na dryf statku. Taka sytuacja wywołuje powiększenie pasa ruchu statku, co w efekcie obniża zapas boczny statku. Zwiększenie prędkości na dużym statku bez holownika, w ruchu do portu jest niemożliwe, ze względu na brak miejsca na zwolnienie ruchu w porcie. Statek bez zakłóceń w ruchu na torze ma postać jak na rysunku 9 (poz. 1). Wzrost zakłóceń uniemożliwia wejście statku do portu (poz. 3). Źródło: opracowanie własne. Rys. 9. Wykorzystanie domeny na torze podejściowym do portu

18 18 PRACE WYDZIAŁU NAWIGACYJNEGO AKADEMII MORSKIEJ W GDYNI, nr 32, Zastosowanie domeny trójwymiarowej do pływania statku pod mostem na płytkowodziu Bezpieczne przejście statku na płytkowodziu pod mostem można zrealizować, wykorzystując do tego celu domenę statku trójwymiarową. Przekrój takiej domeny przedstawiono na rysunku 10. Rys. 10. Elementy domeny trójwymiarowej do nawigacji pod mostem Bezpieczny przepływ statku pod mostem zależy od dokładności określenia parametrów pionowych domeny trójwymiarowej. Górny parametr pionowy D Z2 różni się od wartości parametrów dolnej D Z1. Parametr dolny składa się z dwóch części, zanurzenia T oraz zapasu wody pod stępką Z. Parametr górny domeny składa się z wartości M, tj. największej wysokości statku od powierzchni wody, oraz poprawki A różnicy odległości między dolną krawędzią mostu a najwyższą częścią statku (anteny, maszt, komin). Poprawka A (ang. Air Draft) może być określona następującą zależnością: A = W (H + M) [m] (2) gdzie: H aktualna głębokość wody równa T + Z [m], M odległość między powierzchnią wody a najwyższą częścią konstrukcji statku [m], W odległość między dnem morza a dolną częścią przęsła mostu [m] Wykorzystanie domen w procesach przeciwzderzeniowych statku W analizie ruchu statków w rejonach ograniczonych, w czasie pływania mogą pojawić się różne sytuacje wzajemnego układu statków związanych przepisami MPDM, jak:

19 M. Jurdziński, Domena statku w nawigacji morskiej 19 statków doganiających i wyprzedzających inny statek; statków idących na spotkanie, wprost lub prawie wprost; statków, których kursy się przecinają; statku zbliżającego się do statku nieruchomego (na kotwicy lub w dryfie). W każdym przypadku wykorzystanie domeny będzie inne. Parametry będą inne w zależności od rejonu pływania, warunków pogody, wielkości statku, jego przeznaczenia itp. Parametry domen wyrażone w długości statku różnią się od 23 L do 1,5 L. Również obiekty stałe, jak: platformy, wieże stalowe, dalby, pławy, latarnie będą się różniły wielkością domen, dotyczy to też odległości statków związanych prawidłami MPDM. WNIOSKI Wykorzystanie domeny jako środka wspierającego decyzje nawigacyjne jest bardzo szerokie, stanowi ona również narzędzie do oceny ryzyka nawigacyjnego w procesie kierowania statkiem. Domena może być wykorzystana w takich procesach nawigacyjnych, jak: wybór bezpiecznego wektora ruchu (KD, V S); określanie ryzyka zderzenia w rejonach ograniczonych; unikanie zderzenia ze statkiem i obiektem stałym; unikanie wejścia na mielizny i kontaktu z mostem; unikanie uszkodzeń sztormowych (dobór bezpiecznych prędkości); regulowanie ruchem statków w rejonach ograniczonych w całości jako systemu VTS; bezpieczne planowanie prędkości na płytkowodziu; kontrola bezpiecznej odległości spotkań, w różnych sytuacjach nawigacyjnych. Reasumując, wykorzystanie domeny w nawigacji morskiej stanowi znaczące narzędzie nawigatora przy podejmowaniu bezpiecznych decyzji w procesie prowadzenia nawigacji. LITERATURA 1. Banyś P., Engler E., Heymann F., Interdependencies between Evaluation of Collision Risks and Performance of Shipborne PNT Data Provision, Problemy Transportu, vol. 11, 2016, no Buller A., Jurdziński M., Pastusiak T., Trójwymiarowa domena statku, Konferencja Inżynieria ruchu morskiego, 10 marca 1986, WSM w Szczecinie, Szczecin 1986, s Coldwell T.G., Marine Traffic Behaviour in Restricted Waters, The Journal of Navigation, vol. 36, 1983, s

20 20 PRACE WYDZIAŁU NAWIGACYJNEGO AKADEMII MORSKIEJ W GDYNI, nr 32, Davis P.V., Dove M.J., Stockel C.T., A Computer Simulation of Marine Traffic Using Domains and Arenas, The Journal of Navigation, vol. 2, 1980, s Fujii Y., Tanaka K., Traffic Capacity, The Journal of Navigation, vol. 24, 1971, s Gia Huy Dinh, Nam-Kyun Im, The Combination of Analytical and Statistical Method to Define Polygonal Ship Domain and Reflect Human Experiences in Estimating Dangerous Area, International Journal of Navigation and Maritime Economy, vol. 5, June 2015, s Goodwin E., A Statistical Study of Ships Domains, The Journal of Navigation, vol. 28, 1975, s Hwang Soo Jin, Development of Safety Evaluation Model for Management of Navigation Safety in an Entire Ship Route Area, Kobe University, July Jurdziński M., Planowanie nawigacji w obszarach ograniczonych, WSM w Gdyni, Gdynia Jurdziński M., Planowanie nawigacji w żegludze przybrzeżnej, WSM w Gdyni, Gdynia Pietrzykowski Z., Chomski J., A Navigator Decision Support System in Planning a Safe Trajectory, edu. org/wb-content/upload/2014/06/ Pietrzykowski-Chomski.pdf. 12. Pietrzykowski Z., Uriasz J., The Ship Domain A Criterion Navigation Safety Assessment in an Open Sea Area, The Journal of Navigation, vol. 62, 2009, s Ship Domain International Dictionary of Marine, www. VTS Manual (2008) (VTS 33/output/8 refers). 14. Tu E., Zhang Y., Zhu L., Yang J., Kasabov N., Exploiting AIS Data for Intelligent Maritime Navigation: A Comprehensive Survey, Nanyang Technological University, Singapore Wang Yue Ying, An Empirical Model of Ship Domain for Navigation in Restricted Waters, National University of Singapore, Singapore Zhu X., Xu H., Lin J., Domain and It s Based on Neural Networks, Journal of Navigation, vol. 54, 2001, s SHIP DOMAIN IN MARINE NAVIGATION Summary In this paper different kind of ship domain has been defined and described. Different dimensions and shapes of ship domain (2D 3D) used in all phases of navigation has been discussed. The ship domain as a tool in navigation for assessing the risk in navigation has been given. How to use the ship domain to increase safety of navigation in restricted waters has been discussed. Keywords: marine navigation, ship s domain.

21 MIROSŁAW JURDZIŃSKI doi: / Akademia Morska w Gdyni Katedra Nawigacji MIĘDZYNARODOWA ORGANIZACJA MORSKA (IMO) W PROCESIE GLOBALIZACJI ŻEGLUGI MORSKIEJ W artykule przedstawiono definicję globalizacji transportu morskiego. Zaprezentowano strukturę organizacyjną Międzynarodowej Organizacji Morskiej (IMO) oraz jej działalność w zakresie bezpieczeństwa transportu morskiego. Pokazano również wkład pracy organizacji w zakresie procesów bezpieczeństwa żeglugi oraz globalizacji procesów w żegludze morskiej. Słowa kluczowe: globalizacja żeglugi morskiej, Międzynarodowa Organizacja Morska. 1. PROCES GLOBALIZACJI TRANSPORTU MORSKIEGO Globalizacja obejmuje działanie lub procedurę międzynarodowej integracji, powstałej z wymiany światowych poglądów, produktów, idei oraz innych aspektów kultury. Postępy w transporcie, telekomunikacji, infrastrukturze, Internecie mają duży udział w globalizacji [5]. Proces rozwoju globalizacji żeglugi morskiej na świecie odbywa się pod nadzorem technologiczno-prawnym Międzynarodowej Organizacji Morskiej. Jej wkład w rozwój żeglugi morskiej obejmuje takie elementy, jak: bezpieczeństwo na morzu w szerokim zakresie; walka o czystość środowiska morskiego, wody i powietrza; bezpieczeństwo ruchu statków; ustawodawstwo związane z bezpieczeństwem ludzkiego życia i mienia. Schemat działalności IMO pokazano na rysunku 1. W ten sposób proces rozwoju żeglugi morskiej na świecie odbywa się pod nadzorem techniczno-prawnym. Transport morski stał się dzięki takiej działalności elementem kontroli, regulacji prawnej, normalizacji oraz podlega globalizacji. Międzynarodowa Organizacja Morska stanowi najważniejsze ogniwo postępu technologicznego w żegludze morskiej jako twórca globalizacji procesów w światowym transporcie morskim.

22 22 PRACE WYDZIAŁU NAWIGACYJNEGO AKADEMII MORSKIEJ W GDYNI, nr 32, 2017 Przedstawiciele państw morskich Awarie na morzu I M O Rozwój technologiczny na świecie Tworzenie instrumentów prawnych w zakresie środowiska, żeglugi morskiej i kwalifikacji personelu (załóg statków) Źródło: opracowanie własne. Rys. 1. Ogólny model pracy IMO 2. STRUKTURA ORGANIZACYJNA IMO Strukturę organizacyjną IMO pokazano na rysunku 2. Wyspecjalizowana Agenda Organizacji Narodów Zjednoczonych Międzynarodowa Organizacja Morska Zgromadzenie Ogólne Rada skład 32 państw członkowskich Sekretariat (sekretarz) KOMITETY Komitet Współpracy (koordynacji) Komitet Współpracy Technicznej Komitet Prawny Komitet Ochrony Środowiska Morskiego Komitet Bezpieczeństwa Morskiego PODKOMITETY Wdrażania Instrumentów IMO Ochrony Środowiska Morskiego Transportu Ładunków i Kontenerów Nawigacji, Łączności, Poszukiwania i Ratownictwa Systemów i Wyposażenia Okrętów Czynnika Ludzkiego Szkolenia i Pełnienia Wacht Projektowania i Konstrukcji Statków Rys. 2. Struktura organizacji pracy Międzynarodowej Organizacji Morskiej (IMO) Źródło: opracowanie własne na podstawie [7].

23 M. Jurdziński, Międzynarodowa Organizacja Morska (IMO) w procesie globalizacji żeglugi morskiej 23 Międzynarodowa Organizacja Morska (IMO) powstała w Genewie w 1948 roku jako Międzynarodowa Morska Organizacja Doradcza. Działała do roku Międzynarodowa Organizacja Morska z siedzibą w Londynie jest jednostką agendy Organizacji Narodów Zjednoczonych. Stanowi forum współpracy rządów państw morskich na świecie, zrzeszając 171 członków państw morskich oraz członków stowarzyszonych, jak Wyspy Owcze, Hongkong i Makao. System pracy organizacji opiera się na przekazywaniu dokumentów w sprawach morskich przez państwa członkowskie do poszczególnych podkomitetów. Przewodniczący podkomitetu zgłasza temat do sekretariatu. Sekretariat opracowuje agendy na zebranie podkomitetów. Tam tworzą się grupy robocze ekspertów zgłaszanych przez państwa członkowskie. Eksperci w grupach roboczych przygotowują dokumenty na obrady plenarne podkomitetów. Wyniki dyskusji na obradach plenarnych podkomitetów przenoszone są na zgromadzenia, które odbywają się co dwa lata. Wyniki zgromadzenia obowiązują do zastosowania przez wszystkie państwa członkowskie. W ten sposób tworzy się konwencje, rezolucje, poradniki oraz zalecenia. 3. KRÓTKA HISTORIA DZIAŁALNOŚCI IMO Podstawą działania IMO było wprowadzanie w życie poprawek do Konwencji SOLAS, a następnie do Konwencji MARPOL 73/78. Następnym problemem do rozwiązania było stworzenie morskiego systemu łączności alarmowej i bezpieczeństwa w 1988 roku, który został wdrożony w życie w 1999 roku. Następnie zaadaptowano kodeks zarządzania bezpieczeństwem na statkach powyżej 500 GT (1998 r.). W roku 1978 stworzono konwencję kwalifikacyjną (STCW/78) [3]. Od roku 1959 opracowano i stworzono 50 konwencji międzynarodowych i protokołów oraz 800 kodeksów, zaleceń i poradników jako prawnych instrumentów międzynarodowych. Zakres pracy IMO obejmuje wszystkie techniczne i eksploatacyjne obszary żeglugi, jak: bezpieczeństwo życia, zabezpieczenie technologicznego rozwoju, projektowanie i wyposażenie statków, ochrona pożarowa, bezpieczeństwo nawigacji, łączność radiowa, poszukiwanie i ratowanie, szkolenie oraz przepisy dotyczące kwalifikacji marynarzy, ustalenie zasad przewozu ładunków niebezpiecznych, bezpieczeństwo ruchu statków w portach przez wprowadzenie systemów (VTS) [4]. W pracach legislacyjnych IMO uczestniczyły też inne organizacje, takie jak: Międzynarodowa Organizacja Hydrograficzna (IHO); Narodowe Biura Hydrograficzne (NHO); Międzynarodowe Stowarzyszenie Służb Oznakowania Nawigacyjnego (The International Association of Lighthouse Authorities IALA); Rządowa Służba Radiotechniki Morskiej (Radio Technical Commission for Maritime RTCM); inne organizacje pozarządowe.

24 24 PRACE WYDZIAŁU NAWIGACYJNEGO AKADEMII MORSKIEJ W GDYNI, nr 32, 2017 IMO opracowała efektywne mechanizmy współpracy, rozwoju i wdrażania fundamentalnych ważnych międzynarodowych konwencji, standardów, kodów oraz przepisów bezpieczeństwa nawigacji i ochrony środowiska morskiego. Konwencje stworzone przez IMO nakładają na administracje państw członkowskich obowiązek wdrożenia ich do ustawodawstwa państwowego, a następnie stosowania na wszystkich statkach morskich w żegludze międzynarodowej. Żegluga morska od kilku dekad podlega procesowi globalizacji instytucji handlowych w różnych rejonach świata. Typowym przykładem tego procesu jest konteneryzacja. Elementom globalizacji w transporcie morskim podlega nawigacja przez wprowadzenie: standaryzacji urządzeń i systemów; integracji; efektywności transportu; efektywności finansowania. 4. AKTUALNE TEMATY PRAC IMO Poniżej przedstawiono główne tematy, którymi aktualnie zajmuje się IMO: 1. Standardy budowy nowych statków (GBS). 2. Metoda oceny ryzyka (FSA). 3. Czynnik ludzki na morzu (ISM). 4. Szkolenie i wydawanie dyplomu (STCW). 5. Kod bezpiecznego zarządzania (ISM CODE). 6. Poszukiwanie i ratownictwo (SAR). 7. Łączność morska (GMDSS). 8. Przewóz ładunków niebezpiecznych. 9. Polepszenie standardów technologii budowy statków. 10. Bezpieczeństwo statków. 11. Harmonizacja działalności kontroli w portach (PSC). 12. Badanie wypadków morskich. 13. Bezpieczeństwo statków pasażerskich. 14. Bezpieczeństwo nawigacji, łączności i środowiska morskiego. 15. Strategia rozwoju e-nawigacji. 16. Kod polarny (International Code for Ships Operating in Polar Waters). 5. CZYNNIK LUDZKI W PROCESACH DZIAŁALNOŚCI IMO Wzrost bezpieczeństwa żeglugi oraz bezpieczeństwa życia ludzkiego w pracy na morzu wzrasta dzięki globalizacji w transporcie morskim. Wynika to ze zmiany modelu transportu morskiego, jak:

25 M. Jurdziński, Międzynarodowa Organizacja Morska (IMO) w procesie globalizacji żeglugi morskiej 25 wykorzystanie aktualnych, dokładnych prognoz pogody, w tym: ruchów cyklonów tropikalnych, ruchu gór lodowych i tras sztormów; wyposażenie statków w zintegrowane systemy nawigacyjne, dające możliwości precyzyjnego określenia pozycji statku, informacji o ruchu statków (AIS, ECDIS); wyposażenie statków w czarne skrzynki do rejestracji danych z podróży; systemy satelitarne do określania pozycji rozbitka na morzu (EPIRB); systemy łączności VHF, GMDSS; obowiązkowe szkolenia załóg statków w zakresie bezpieczeństwa przeciwpożarowego, ratunkowego, itp. (STCW, Kod ISM); ujednolicone programy wymagań egzaminacyjnych na poszczególne stopnie marynarzy i oficerów (STCW); kontrole wyszkolenia załóg i stanów technicznych statków w portach przed wyjściem statku w podróż (Kod ISM). Wprowadzenie w życie w 1978 roku Konwencji o kwalifikacjach marynarzy (International Convention on Standards of Training, Certification and Watchkeeping for Seafarers STCW) stanowiło duży krok w podniesieniu poziomu wyszkolenia załóg statków w skali międzynarodowej [3]. Przeprowadzono szereg uzupełnień i poprawek do tej konwencji (w 2006 i 2010 roku). Konwencja weszła w życie wraz z poprawkami 1 stycznia 2012 roku. Jednocześnie wprowadzono wiele kodeksów związanych z działalnością zawodową załóg statków. Wprowadzenie w życie Kodeksu ISM (International Safety Management Code) w 1998 roku na wszystkich statkach w żegludze międzynarodowej spowodowało zmianę procedur, związanych z nawigacją i z bezpieczeństwem eksploatacji statków. Zanotowano mniejszą liczbę wypadków na statkach. Inspekcje statków w portach morskich prowadzone przez władze kontrolne znacznie zdyscyplinowały kapitanów i załogi do przestrzegania bezpieczeństwa morskiego na podstawie procedur Kodeksu ISM. Kultura bezpieczeństwa eksploatacji statków znacznie się poprawiła. PODSUMOWANIE Globalizacja stanowi element przyspieszający i intensyfikujący procesy interakcji i integracji między ludźmi w środowiskach tworzących dobra materialne w przedsiębiorstwach żeglugowych w rządach różnych narodów świata [5]. Ważnym elementem działalności IMO w zakresie walki o ogólny poziom czystości środowiska morskiego jest przygotowanie i wdrożenie instrumentów prawnych, jak np. Konwencji MARPOL [1]. Rolą IMO, jako wyspecjalizowanej agencji Organizacji Narodów Zjednoczonych, jest promocja bezpieczeństwa morskiego, ochrona środowiska morskiego, efektywność, zrównoważenie i współpraca międzynarodowa w żegludze morskiej.

26 26 PRACE WYDZIAŁU NAWIGACYJNEGO AKADEMII MORSKIEJ W GDYNI, nr 32, 2017 Procesy te powinny współdziałać z adaptacją najwyższych standardów bezpieczeństwa morskiego i życia ludzkiego, efektywności nawigacji, prewencji i kontroli środowiska morskiego w zakresie zanieczyszczania morza przez statki. Istotne jest również zastosowanie instrumentów prawnych przez wprowadzenie ich w życie w kierunku jednolitego przestrzegania przepisów prawnych w żegludze morskiej. Zwiększono Konwencję SOLAS o rozdział XII oraz powiększono rozdział V. W latach wprowadzono do Konwencji SOLAS rozdział XIII oraz powiększono rozdział V do 46 prawideł. Dane statystyczne, dotyczące liczby śmiertelnych wypadków załóg statków światowej floty, wskazują na zmniejszenie w funkcji czasu. Liczba śmiertelnych wypadków w okresie od 2000 do 2010 r. [6] Tabela 1 Źródło Dane Fairplay (bez rybaków) Lata IMO LITERATURA 1. Corbett J.J., Winebrake J.J., The Role of International Policy in Mitigating Global Shipping Emissions, Born Journal of World Affairs Spring/Summer, vol. XVI, 2010, 2. International Convention for the Safety of Life of Sea (SOLAS), 1974 as amended. 3. International Convention on Standards of Training, Certification and Watchkeeping for Seafarers (STCW) an amended, including the 1995 and 2010 Manila Amendments. 4. International Shipping Facts and Figures Information Resources on Trade, Safety, Security, Environment, Maritime Knowledge Centre, March Rothenberg L.E., Globalization 101, The Three Tensions of Globalization, webspace. ship.edu/347/14global/3-tensions. Źródła internetowe

27 M. Jurdziński, Międzynarodowa Organizacja Morska (IMO) w procesie globalizacji żeglugi morskiej 27 THE GLOBALIZATION PROCESS IN SHIPPING BY INTERNATIONAL MARITIME ORGANIZATION (IMO) Summary In this paper definition of globalization in sea transport has been presented. The IMO organization structure and activites in globalization processes in shipping has been shown. The IMO achievements on globalization processes in sea transport has been given. Keywords: globalization in sea transport, the IMO structure.

28 JANUSZ KOZAK doi: / AGNIESZKA CZAJA Gdańsk University of Technology Faculty of Ocean Engineering and Ship Technology PROBLEMS WITH MODELLING THE STRENGTH PROPERTIES OF SAILING VESSELS RIGGING ROPES This article presents the basic parameters of soft ropes: natural fibre ropes, soft wire ropes and synthetic fibre ropes used for running rigging. There are only several materials still used for the production of natural fibre ropes, including cotton, jute, hemp, sisal and manila hemp. The most commonly used soft wire ropes are twisted pair ropes; for smaller diameters there is a 6x19M FC rope and for larger diameters 6x37M FC. There are several types of materials of varied properties and used in different combinations that are utilised for the production of synthetic fibre ropes. Therefore, the parameters of ropes used for the running rigging of staysails, i.e. halyards, downhauls, sheets and tack lines are discussed. Ultra high molecular weight polyethylene (UHMWPE) called dyneema and spectra, or polyester (PES) called diolen, dacron and trevira are most often used for this type of rigging. The problems with modelling the strength properties of synthetic fibre ropes are related with their complex geometry and structure. Multilayered models and the Continuum model are the basic models determining the strength properties of synthetic fibre ropes. Keywords: running rigging, sailing vessel, natural fibre ropes, soft wire ropes, synthetic fibre ropes. INTRODUCTION This article presents the basic parameters of soft ropes: natural fibre ropes, soft wire ropes and synthetic fibre ropes used for running rigging. Soft ropes differ from each other not only in terms of colours and diameters, but most of all their physical parameters. The aim of these ropes is to transmit the force between two points in order to balance the forces affecting the masts and sails of a vessel. That is why their high breaking strength is the most important criterion for their use. Tensile force should be exerted on soft ropes as little as possible, as it is a variable burden due to the specificity of the rope operation and it causes the rope to extend. Sailing gear is a set of elements of a sailing vessel equipment that makes it possible to use wind energy for propulsion. Sailing gear consists of masts, sails, rigging and minor gear [21]. Masts (Fig. 1) are used for lifting, spreading and manoeuvring sails. Standing masts are attached to the hull of a sailing vessel using standing rigging that does not change its position during sails manoeuvring. Running masts are elements that ate attached to a standing mast using joints [10].

29 J. Kozak, A. Czaja, Problems with Modelling the Strength Properties of Sailing Vessels Rigging Ropes 29 Fore royal yard Fig. 1. Masts [29] Sails (Fig. 2) are made from a sheet of fabric that assumes an aerodynamic shape as a result of the impact of wind, that depends on the cut and the attachment method. In order to generate the maximum aerodynamic force propelling the vessel, the shape of a sail must be set, i.e. its profile and twist, together with the sail trim angle depending on the course, wind force and conditions of interaction with other sails. Main sails, i.e. mast sails, square sails, fore staysails and mast staysails can be differentiated [10]. Fig. 2. Sails [29] Rigging includes rigid elements and tension elements. The rigging of a sailing vessel is divided into standing and running rigging, depending on the functions it performs. Standing rigging ensures the necessary stiffness and strength of masts, combining with them to form a lattice structure. Standing rigging includes, above

30 30 PRACE WYDZIAŁU NAWIGACYJNEGO AKADEMII MORSKIEJ W GDYNI, nr 32, 2017 all, shrouds, stays, jackstays and footropes. Running rigging consists of ropes and blocks used for lifting and lowering the elements of gear and manoeuvring sails, as well as regulating their shape, which is why running rigging is most often used on staysails (Fig. 3). Several types of soft ropes are used with running rigging: natural fibre ropes, soft wire ropes or synthetic fibre ropes [10]. Soft ropes can be divided into: static ropes that are extended only to a minor degree as a result of a load and dynamic that extend to a greater degree as a result of a large load. Only static ropes are used on sailing vessels. Fig. 3. Running rigging on staysails [29] Halyards are used for hoisting sails. Downhauls are ropes used for lowering sails. Sheets are used for controlling lower corners of a sail. Tack lines are ropes used for stretching lower corners of sails downwards and towards the bow [21]. Minor gear includes, above all, mobile parts and equipment used for connecting, stretching, hauling masts, sails and rigging, as well as protecting them against chafing, etc. Some of these parts are also used for works that are not directly related with sailing gear [10]. 1. NATURAL FIBRE ROPES From the very beginning of the history of navigation, ropes have been an essential element of sailing vessels equipment. Plant fibres available in a given region of the world or leather and tendons of animals were used for making them. Since the 17 th century the development of sea transport related with geographical discoveries has unified the materials used for manufacturing ship ropes and since the beginning of the 20 th century there are only several materials still used for the production of natural fibre ropes, including cotton, jute, hemp, sisal and manila hemp. Natural fibre ropes have varied parameters. Manila hemp ropes are very strong, elastic and relatively resistant to moisture and seawater, however, they sink quickly.

31 J. Kozak, A. Czaja, Problems with Modelling the Strength Properties of Sailing Vessels Rigging Ropes 31 Sisal ropes are strong, elastic, resistant to weather conditions, as well as chemical and organic substances, but they are less resistant to moisture than manila hemp ropes and they swell and become rigid in contact with water. Hemp ropes are not very extensible, they are resistant to friction and weather conditions, however, they swell and become rigid in contact with moisture. Jute ropes are soft to the touch, elastic and do not harden in water, but they are not as strong as hemp ropes. Cotton ropes do not become rigid after absorbing water, they are very elastic and smooth, however, they are also weak and absorb much moisture and water, which results in their swelling and rotting [16, 25, 26]. Ropes made of natural fibres may perform different functions. Manila hemp ropes are made of banana leaves. They are used for mooring lines and anchor lines, their colour is glossy light yellow. Sisal ropes are made of agave fibres and are used for towing and mooring. Their colour is matte white. Hemp ropes are grey, they are used for bolt-ropes, halyards and ropes used for repair works. Jute ropes are widely used in soft rigging, and their colour is matte brown. Cotton ropes are white and are mostly used as sheet ropes [16, 25, 26]. The largest disadvantage of using natural fibre ropes is their low strength (Fig. 4). Manila hemp is the strongest natural fibre and its extension is around 20% [25, 26]. In general, the extension of natural fibre ropes is difficult to assess, since it changes under the impact of moisture. Fig. 4. Comparison of natural fibre ropes strength [25, 26] The structure of a natural fibre rope has a significant impact on its strength [23]. The value of the breaking force of a laid cotton rope is almost twice as high as the breaking force of a plaited cotton rope for a diameter of 20 mm. Laid ropes (Fig. 5) are most often made using three strands (form A) or four strands (form B).

32 32 PRACE WYDZIAŁU NAWIGACYJNEGO AKADEMII MORSKIEJ W GDYNI, nr 32, 2017 Form A Form B Form E Form K Fig. 5. Laid rope [23] Fig. 6. Plaited rope [23] The structure of plaited ropes in the case of natural fibre ropes is only used with cotton fibres (Fig. 6). They are made without a core (form E) or with a core (form K). Plaited ropes differ from each other in terms of the number of strands. There are 8-, 16-, 24- and 48-strand ropes. Different forms of plaiting are used [23]. The diameter of a natural fibre rope depends on the form that was used for making it (Fig. 7). The availability of a given rope diameter depends on the manufacturer. The diameter selection depends on the requirements that it must meet. Form A Form B Form E Form K Fig. 7. Ropes diameters [22] A rope consists of a given number of strands, laid or plaited. A strand consist of fibre, base yarn and twisted yarn (Fig. 8). A single yarn consists of a base and a layer [17]. Rope yarn Base yarn Strand Yarn fibres Fibre Fig. 8. Strand structure [17]

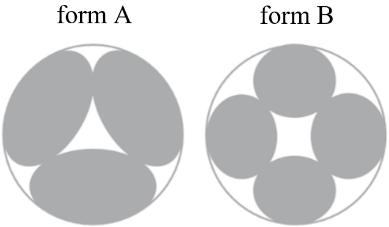

33 J. Kozak, A. Czaja, Problems with Modelling the Strength Properties of Sailing Vessels Rigging Ropes 33 Natural fibre ropes have been replaced with those made mainly of synthetic fibres or soft wire, however, they are still used for decorative purposes on sailing vessels, despite the fact that their maintenance requires more effort. 2. SOFT WIRE ROPES Soft wire ropes are used in running rigging only in justified cases. They are mainly used with rollers and a loop or a thimble may be attached to them. They are rarely seen on sailing vessels, mostly because their use requires additional on-board equipment. Soft wire ropes have a large number of small-diameter wires in the outer layer of the strands, therefore, they are characterised by lower abrasion resistance, while being very elastic. It is assumed that ropes are more elastic with a higher number of strands and rope wires [15, 24]. The most commonly used soft wire ropes are twisted pair ropes; for smaller diameters there is a 6x19M FC rope and for larger diameters 6x37M FC [15]. The surface of this kind of wires either has no coating or is grade B galvanised. A 6x19M FC rope is a six-strand rope with nineteen wires of the same diameter in each strand, in three layers: one, six, twelve (Fig. 9) [15, 19]. Fig. 9. 6x19M FC rope [15] Fig x37M FC rope [15] A 6x37M FC rope is a six-strand rope with thirty-seven wires of the same diameter in each strand, in four layers: one, six, twelve, eighteen (Fig. 10) [15, 19]. FC (Fibre Core) is a core made of natural or synthetic fibre that makes a rope more elastic [13, 19]. A strand consists of a strand wire and a core wire the central wire of the strand (Fig. 11).

34 34 PRACE WYDZIAŁU NAWIGACYJNEGO AKADEMII MORSKIEJ W GDYNI, nr 32, 2017 Corte wire Strand wire Strand Fibre core Fig. 11. Soft wire rope [11] Fig. 12. Rope with cross lay [13] The M symbol denotes the type of the strand structure, a rope with a point wire contact, i.e. a strand containing more than one layer of wires. All wires in the same strand are of the same length. The wires of overlapping layers of wires cross each other and together make a cross lay. The wires act as beams supported in multiple points (Fig. 12) [15]. Soft wire ropes are laid ropes. There are two basic types of twist: a twisted line rope and a stranded rope. A twisted line rope has two directions of twist: a right-laid (Z strand) or a left-laid (S strand) twist. Stranded ropes have thee directions of twist: ordinary lay, lang lay and alternating. 6x19M FC and 6x37M FC ropes are ordinary lay ropes (Fig. 13). The direction of the outer layer wires twist of left-laid ordinary lay ropes (zs) and right-laid ordinary lay ropes (sz) is opposite to the outer twist of strands in the rope [13, 15, 19, 20]. 1x19M (Fig. 14) strands are made in opposite outer and central layer twist directions [20, 27]. 1x37M (Fig. 15) strands are made in opposite outer, central and inner layers twist directions [20, 27]. Fig x19M twist direction [15] Fig. 13. Laid ropes twist directions [13] Fig x37M twist direction [15]

35 J. Kozak, A. Czaja, Problems with Modelling the Strength Properties of Sailing Vessels Rigging Ropes 35 Soft wire ropes are made of steel and are protected against corrosion by means of galvanisation. Rope grades may be differentiated, which are groups of ropes with similar mechanical properties and physical characteristics, as well as rope structures, i.e. the particulars and the distribution of the various components of a rope. A rope strength grade, that should determine the rope breaking force, is its most important parameter. The minimum breaking force of soft wire ropes is verified for the strength grades: 1570 N/mm 2 (required tensile strength from 1570 N/mm 2 to 1960 N/mm 2 ), 1960 N/mm 2 (required tensile strength from 1770 N/mm 2 to 2160 N/mm 2 ), 2160 N/mm 2 (required tensile strength from 1960 N/mm 2 to 2160 N/mm 2 ) [18, 19, 20]. The diameter of a soft wire rope depends on the number of strands (Fig. 16) [14]. Fig. 16. Ropes diameters [14] Fig. 17. Comparison of the minimum breaking force of a single strand and an entire rope [15, 24, 27]

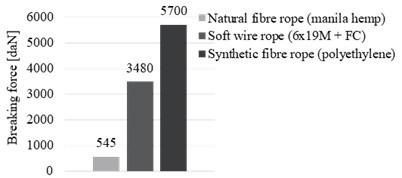

36 36 PRACE WYDZIAŁU NAWIGACYJNEGO AKADEMII MORSKIEJ W GDYNI, nr 32, 2017 Soft wire ropes are much stronger than natural fibre ropes (Fig. 17). The value of the minimum breaking force for the diameter of 8 mm of a single strand is higher than the value of the minimum breaking force for an entire rope of the strength of 1770 N/mm 2 [14, 18]. The following formula is used for determining the extension of soft wire ropes (1) [2]: where: W category of the applied load [kn], L rope length [mm], E Young s modulus [kn/mm 2 ], A cross section [mm 2 ]. Elastic Extension = W L [mm] (1) E A The calculations were done for a rope strength grade of 1770 N/mm 2, with a variable strand length and force relevant for the given rope with an 8 mm strand diameter (Fig. 18). A single strand has the extension of 50%, while the extension of the entire rope is 30% [2]. Fig. 18. Elastic Extension [2] Soft wire ropes, despite being stronger than natural fibre ropes, are not commonly used, because of their greater extension when compared to synthetic fibre ropes. 3. SYNTHETIC FIBRE ROPES The developing technology of plastics manufacturing in the mid-20 th century brought about a revolution in the sailing industry as well. The production of synthetic fibre ropes affected, most of all, the mechanical and the usability properties of ropes.

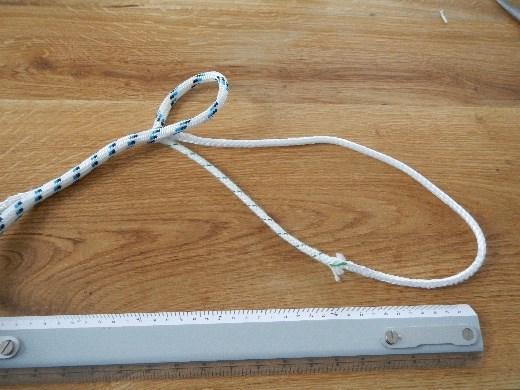

37 J. Kozak, A. Czaja, Problems with Modelling the Strength Properties of Sailing Vessels Rigging Ropes 37 There are several types of materials of varied properties and used in different combinations that are utilised for the production of synthetic fibre ropes. Therefore, the parameters of ropes used for the running rigging of staysails, i.e. halyards, downhauls, sheets and tack lines are discussed. Ultra high molecular weight polyethylene (UHMWPE) called dyneema and spectra, or polyester (PES) called diolen, dacron and trevira are most often used for this type of rigging. [1, 6, 7, 8, 9]. Polyethylene ropes are characterized by very good gliding properties, low abrasibility, significant vibration damping and very good chemical resistance. What is more, they are very resistant to solar radiation. They are characterised by longevity and resistance to significant loads, as well as resistance to bending. They do not absorb moisture. They float in water. They have low flammability [3, 4, 8]. Polyester ropes are very resistant to weather conditions, as well as to abrasion and friction. They are highly resistant to light and have low water absorption. Caution is advised when dealing with chemical agents, as they may significantly weaken the material (and such changes are often not visible to the naked eye). They do not float in water [3, 5, 8]. Extension after breaking is a percentage ratio of a sample length change at the moment of its breaking to the initial length of the sample (Fig. 19). In practice, the longer the section and the larger the load, the greater the rope extension. Therefore, a rope extension increases the closer it gets to its maximum strength. That is why it is not always worth using minimum diameter ropes. What is more, small diameter ropes are often more difficult to operate. The extension of a polyester rope varies depending on the rope structure and the number of strands [8]. Fig. 19. Extension [%] [8] Fig. 20. Specific gravity [g/cm 3 ] [8] Specific gravity is the weight per unit volume of an object (Fig. 20). Polyethylene ropes are characterised by a very high ratio of fibres strength to their weight, which is why they are much lighter than polyester ropes [8]. The Young s modulus is the measure of the stiffness of a material (Fig. 21). It defines the relationship between relative linear strain and stress in a material as regards elastic strain. The higher the Young s modulus, the stiffer the rope [6].

38 38 PRACE WYDZIAŁU NAWIGACYJNEGO AKADEMII MORSKIEJ W GDYNI, nr 32, 2017 Fig. 21. Young s modulus [dan/mm 2 ] [6] Melting point and short-term heat resistance are some of the basic physical properties of synthetic materials (Fig. 22). Melting point is the temperature at which irreversible changes are taking place in a synthetic material. Short-term heat resistance is temperature that does not cause irreversible changes. Polyethylene has a low melting point and, consequently, proneness to fibre damaging as a result of friction. Ropes are damaged to the greatest degree when they interact with rigging elements. Sailing knots are just as damaging, in particular, rapid bending as a result of them being tied [6]. Fig. 22. Permissible temperature [ C] [6] Lineal density of a thread is the weight per unit of length (weight/ m). Lineal density depends on the diameter of the measured object and its unit is 1/10 th of a tex (dtex). The higher the value of lineal density, the thicker the fibre [6]. Tensile strength is expressed in force (dan) affecting the lineal density of a rope (Fig. 23).
