1 Wojewódzki Zarząd Melioracji i Urządzeń Wodnych w Łodzi ul. Solna 14, Łódź www bip-melioracja łódzkie.pi . du@melioracj3.łódzkie pl DU /6216/ Sto / n <r^ /2017 Łódź, dnia tmarca 2017 r. Rozpoznanie cenowe rynku Wojewódzki Zarząd Melioracji i Urządzeń Wodnych w Łodzi w ramach rozpoznania cenowego rynku zaprasza do przesłania wstępnej kalkulacji ceny ofertowej na wykonanie prac w ramach zamówienia pn.: Utrzymanie i konserwacja urządzeń melioracji wodnych podstawowych nazwa zadania: Uszczelnienie rurociągu kanalizacyjnego i studni, na rurociągu odwadniającym zaporę boczną lewostronną zbiornika wodnego Smardzew, gm. Sieradz, Wróblew, pow. sieradzki Przedmiot rozpoznania cenowego rynku: Przedmiotem rozpoznania cenowego rynku jest oszacowanie kosztów likwidacji usterek na rurociągu odwadniającym zaporę boczną lewostronną zbiornika wodnego Smardzew, a w szczególności: przygotowanie podłoża poprzez usunięcie z powierzchni wewnętrznej studni luźnych frakcji betonowych oraz hydrodynamiczne czyszczenie betonowych powierzchni wewnętrznych części studni kanalizacyjnych, wykonanie czyszczenia rurociągu odwadniającego samochodem ciśnieniowym, wykonanie domiaru do miejsc uszkodzeń rurociągu odwadniającego przy pomocy kamery samobieżnej, wykonanie napraw punktowych rurociągu odwadniającego w technologii packerów" (mata z włókna - szklanego nasączona żywicami mineralno-organicznymi) wg PN EN ISO ,-4. I, uszczelnienie stuków kręgów mineralnym, pęczniejącym materiałem szybkosprawnym, wypełnienie osadnika studni betonem, wykonanie kinety u podstawy studni z wyprofilowaniem w kierunku przepływu, doszczelnienie przestrzeni pomiędzy studnią a rurą kanalizacyjną materiałem mineralnym oraz wykonanie iniekcji doszczelniającej przy zastosowaniu żywic iniekcyjnych, wykonanie iniekcji stabilizującej grunt przy studni S20 od strony napływu przy zastosowaniu zaczynu cementowego, wykonanie otworu w studni S20 odpowiadającej rzędnej rurociągu odwadniającego, wykonanie nawiertu łączącego studnię S20 z rurociągiem doprowadzającym w odpowiednich rzędnych, wykonanie dokumentacji powykonawczej wraz ze zdjęciami przy pomocy kamery samobieżnej.

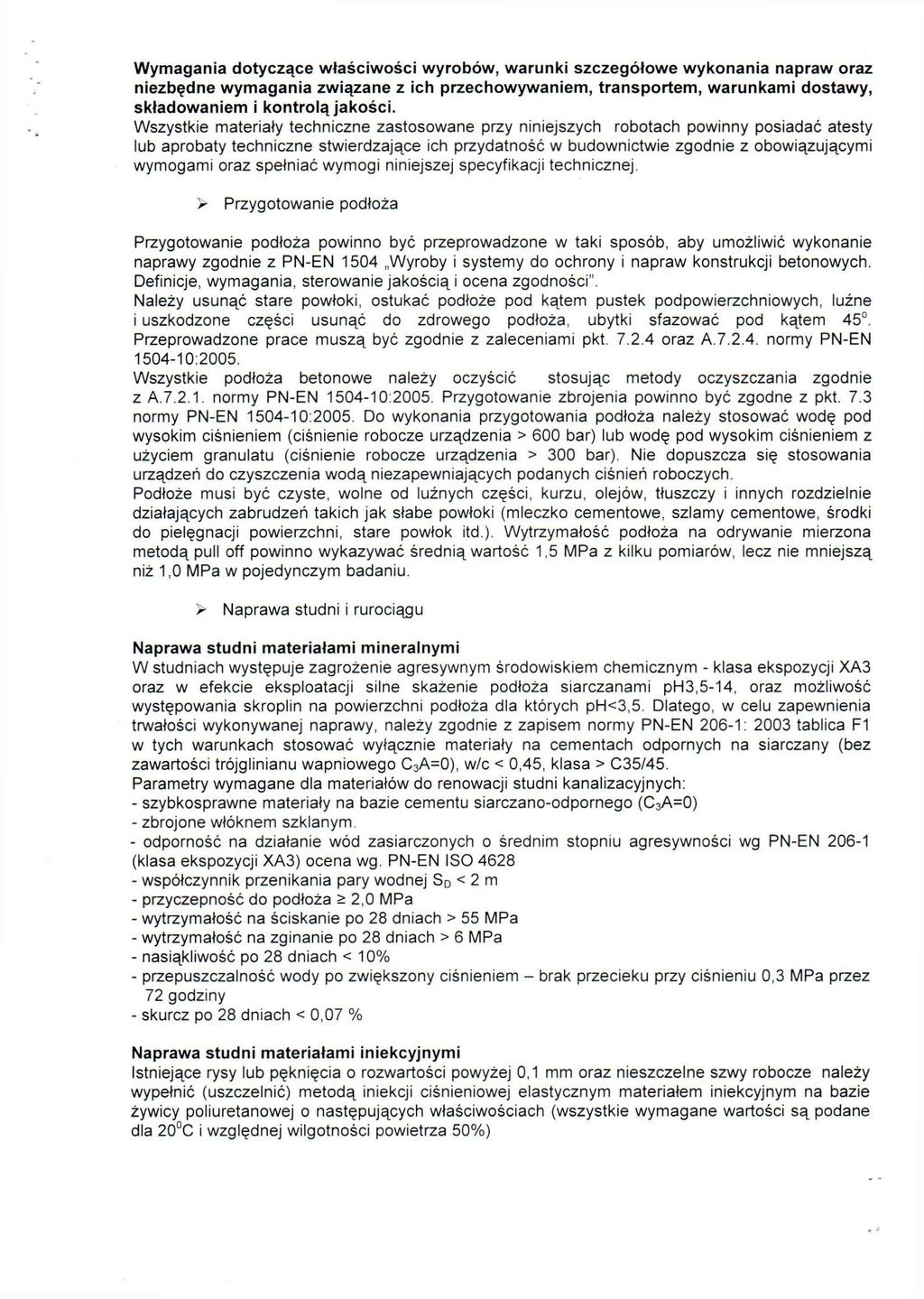

2 Wymagania dotyczące właściwości wyrobów, warunki szczegółowe wykonania napraw oraz niezbędne wymagania związane z ich przechowywaniem, transportem, warunkami dostawy, składowaniem i kontrolą jakości. Wszystkie materiały techniczne zastosowane przy niniejszych robotach powinny posiadać atesty lub aprobaty techniczne stwierdzające ich przydatność w budownictwie zgodnie z obowiązującymi wymogami oraz spełniać wymogi niniejszej specyfikacji technicznej. > Przygotowanie podłoża Przygotowanie podłoża powinno być przeprowadzone w taki sposób, aby umożliwić wykonanie naprawy zgodnie z PN-EN 1504 Wyroby i systemy do ochrony i napraw konstrukcji betonowych. Definicje, wymagania, sterowanie jakością i ocena zgodności". Należy usunąć stare powłoki, ostukać podłoże pod kątem pustek podpowierzchniowych, luźne i uszkodzone części usunąć do zdrowego podłoża, ubytki sfazować pod kątem 45. Przeprowadzone prace muszą być zgodnie z zaleceniami pkt oraz A,7,2.4. normy PN-EN :2005. Wszystkie podłoża betonowe należy oczyścić stosując metody oczyszczania zgodnie z A.7.2.1, normy PN-EN :2005. Przygotowanie zbrojenia powinno być zgodne z pkt. 7.3 normy PN-EN :2005. Do wykonania przygotowania podłoża należy stosować wodę pod wysokim ciśnieniem (ciśnienie robocze urządzenia > 600 bar) lub wodę pod wysokim ciśnieniem z użyciem granulatu (ciśnienie robocze urządzenia > 300 bar). Nie dopuszcza się stosowania urządzeń do czyszczenia wodą niezapewniających podanych ciśnień roboczych. Podłoże musi być czyste, wolne od luźnych części, kurzu, olejów, tłuszczy i innych rozdzielnie działających zabrudzeń takich jak słabe powłoki (mleczko cementowe, szlamy cementowe, środki do pielęgnacji powierzchni, stare powłok itd.). Wytrzymałość podłoża na odrywanie mierzona metodą puli off powinno wykazywać średnią wartość 1,5 MPa z kilku pomiarów, lecz nie mniejszą niż 1,0 MPa w pojedynczym badaniu. > Naprawa studni i rurociągu Naprawa studni materiałami mineralnymi W studniach występuje zagrożenie agresywnym środowiskiem chemicznym - klasa ekspozycji XA3 oraz w efekcie eksploatacji silne skażenie podłoża siarczanami ph3,5-14, oraz możliwość występowania skroplin na powierzchni podłoża dla których ph<3,5. Dlatego, w celu zapewnienia trwałości wykonywanej naprawy, należy zgodnie z zapisem normy PN-EN 206-1: 2003 tablica F1 w tych warunkach stosować wyłącznie materiały na cementach odpornych na siarczany (bez zawartości trójglinianu wapniowego CsA^O), w/c < 0,45, klasa > C35/45. Parametry wymagane dla materiałów do renowacji studni kanalizacyjnych: - szybkosprawne materiały na bazie cementu siarczano-odpornego (C3A=0) - zbrojone włóknem szklanym. - odporność na działanie wód zasiarczonych o średnim stopniu agresywności wg PN-EN (klasa ekspozycji XA3) ocena wg. PN-EN ISO współczynnik przenikania pary wodnej SD < 2 m - przyczepność do podłoża > 2.0 MPa - wytrzymałość na ściskanie po 28 dniach > 55 MPa - wytrzymałość na zginanie po 28 dniach > 6 MPa - nasiąkliwość po 28 dniach < 10% - przepuszczalność wody po zwiększony ciśnieniem - brak przecieku przy ciśnieniu 0,3 MPa przez 72 godziny - skurcz po 28 dniach < 0,07 % Naprawa studni materiałami iniekcyjnymi Istniejące rysy lub pęknięcia o rozwartości powyżej 0,1 mm oraz nieszczelne szwy robocze należy wypełnić (uszczelnić) metodą iniekcji ciśnieniowej elastycznym materiałem iniekcyjnym na bazie żywicy poliuretanowej o następujących właściwościach (wszystkie wymagane wartości są podane dla 20 C i względnej wilgotności powietrza 50%)

3 Parametry roboczych: wymagane dla materiałów do elastycznego uszczelnienia rys, pęknięć i szwów a) lepkość poniżej 60 mpas zgodnie z EN ISO 3219; b) pęcznienie w kontakcie z wodą poniżej 1,05 wg EN 14406; c) wydłużenie w rysie powyżej 10% wg EN ; d) przyczepność (wytrzymałość na odrywanie): 0,6 N/mm^ (MPa) wg EN , suchy i mokry beton e) zakres zastosowania: - Klasyfikacja wyrobu iniekcyjnego wg PN-EN jako U(D1) W(1) (1/2/3/4) (6/35) U - zamierzone zastosowanie D: wyrób iniekcyjny do elastycznego wypełniania rys Dl: wodoszczelny przy 2 x 10^ Pa W - urabialność - minimalna szerokość rysy 0,1 mm (1/2/3/4): stopień zawilgocenia rysy (1- rysa sucha, 2 wilgotna, 3 mokra, 4 wypływ wody) (6/35): minimalna i maksymalna temperatura stosowania. REACh - oczekiwane scenariusze ekspozycji: stały kontakt z wodą, obróbka. Materiał iniekcyjny powinien posiadać następujące dokumenty: - znak CE zgodnie z PN-EN , deklarację właściwości użytkowych, - atest higieniczny PZH, Przed przystąpieniem do iniekcji należy zamknąć z dostępnej strony rozkute rysy lub pęknięcia szybkosprawną, wodoszczelną zaprawą pęczniejącą. Do iniekcji zaleca się użyć iniekcyjne pakery rozporowe o średnicy 013mm oraz o dł. L=75 mm lub 150 mm z zaworem zwrotnym. ^ 1 Zamknięcie rysy: szybkosprawną, wodoszczelna zaprawa pęczniejąca (deklaracja właściwości użytkowych oraz atest higieniczny PZH) [Ę [1 i::s:;ii ,-.-' Paker iniekcyjny rozporowy o średnicy 013 mm i dł. 75 lub 150 mm 3. Uszczelniająca iniekcja ciśnieniowa rys lub pęknięć oraz szwów roboczych przy użyciu elastycznej, iniekcyjnej żywicy poliuretanowej o następujących właściwościach: - o lepkości poniżej 60 mpas, -pęcznienie w kontakcie z wodą poniżej 1,05 wg EN 14406, - wydłużenie w rysie powyżej 10% wg EN , - przyczepność (wytrzymałość na odrywanie): 0,6 N/mm^ (MPa) wg EN , - sklasyfikowanej zgodnie ze znakiem CE wg EN jako U(D1) W(1) (1/2/3/4) (6/35) oraz posiadającej ważne dokumenty dopuszczające do stosowania (deklaracja właściwości użytkowych zgodnie ze znakiem CE wg PN-EN oraz atest higieniczny PZH) Parametry wymagane dla materiału do twardo-elastycznej iniekcji uszczelniających i wzmacniających: a) lepkość poniżej 200 mpas +/- 10% zgodnie z EN ISO 3219; b) Przyrost objętości przy kontakcie z wodą 1-10 razy w zależności od przeciwciśnienia c) Wytrzymałość na ściskanie > 75 N/mm^; d) Wytrzymałość na zginanie 60 N/mm^ +/- 10%

4 Parametry wymagane dla materiału zaczyn cementowy o niskiej lepkości: - materiał jednokomponentowy na bazie cementu o niskiej lepkości - płynność przy proporcji w/c=0,5 (lejek Marshala) 20 sekund +/- 10% - Wytrzymałość na ściskanie przy proporcji w/c=0,4 po 28 dniach 60 MPa +/- 10% - Wytrzymałość na zginanie przy proporcji w/c=0,4 po 28 dnich 16 MPa +/- 10% W celu zapewnienia jednorodności systemu naprawczego oraz zachowania parametrów jakościowych wszystkie materiały użyte do napraw i zabezpieczeń studni oraz kanałów muszą pochodzić od jednego producenta. Na w/w roboty przewiduje się 5 lat gwarancii. licząc od daty podpisania protokołu odbioru końcowego zamówienia. Szczegółowy zakres prac przedstawia tab. nr W ramach przedstawionej kalkulacji ceny prosimy o podanie wartościowo i słownie wartość netto, wartość brutto oraz stawkę podatku \/AT; 2. Planowany termin realizacji zamówienia: 30 dni kalendarzowych od dnia przekazania terenu. 3. Zamawiający informuje, że przedmiotowe zaproszenie nie stanowi oferty w rozumieniu art. 66 KC, ani nie jest ogłoszeniem o zamówieniu w rozumieniu ustawy z 29 stycznia 2004 r. - Prawo zamówień publicznych (t.j. Dz. U. z 2015 r., poz z póżn. zm.); 4. Zamawiający prosi o przekazanie informacji w formie pisemnej w terminie do dnia r.: a) drogą elektroniczną na adres - sekretariat(a)melioracia. lodzkie.pl - du@melioracia.lodzkie.pl w postaci skanu oryginału pisma z podpisem osoby upoważnionej lub b) faksem na numer sekretariatu: (042) lub c) osobiście do sekretariatu siedziby WZMiUW w Łodzi, ul. Solna 14, Łódź Szczegółowych informacii udziela: Wojciech Kałuziak Kierownik Inspektoratu Sieradzko-Wieluńskiego ul. Warneńczyka Sieradz tel,/fax. (43) isw@melioracia,lodzkie.pl lub woiciech.kaluziak@melioracia-lodzkie.pl mgr iiiż. Stanis}- 02 ^^"'M^^'^''^'^ Melioracji Sprawę prowadzi: Antoni Kowalewski tel.( fax.(42) antoni, kowalewski&metioracia. łódzkie, pl

5 Tabela nr 1 Zakres robót Utrzymanie i konserwacja urządzeń melioracji wodnych podstawowych, nazwa zadania: Uszczelnienie rurociągu kanalizacyjnego i studni, na rurociągu odwadniającym zaporę boczną lewostronną zbiornika wodnego Smardzew, gm. Sieradz, Wróblew, pow. sieradzki Lp Opis robót j.m. Ilość 1 Wykonanie dokumentacji wykonawczej na realizowane roboty Wykonanie napraw bezwykopowych krótkim rękawem na odcinku S20- S19 DN /laa r1'z A") m. A<. C m\ 4UU tj-),f4m, 44 m, 45,0 m) szt 3 Wykonanie napraw krótkim rękawem na odcinku S19-S18 DN 400 ( 36,9 m: 43,1 m) szt 2 Wykonanie napraw krótkim rękawem na odcinku SI 8-S] 7 DN 400 {5,5m; 44,2 m) szt 2 Wykonanie napraw krótkim rękawem na odcinku SI7 - S16 DN 400 (1.8 in: 7,7 m; 14,1 m; 16,3 m; 26,2 m ) szt 5 Wykonanie napraw krótkim rękawem na odcinku SI 6 - SI 5 DN 400 ( 5.6 m; 42,1 m ) szt 2 Wykonanie kinety w studni SI3, doszczelnienie połączeń pomiędzy kręgami Wykonanie naprawy krótkim rękawem na odcinku SI3 - SI2 DN 400 ( 4 m ) Wykonanie kinety w studni SI2. doszczelnienie połączeń pomiędzy kręgami Wykonanie napraw krótkim rękawem na odcinku S12 - SI 1 DN 400 ( 5,4 m; 6,4 m; 20,6 m ) szt 3 Wykonanie kinety w studni Sil, doszczelnienie połączeń pomiędzy kręgami Wykonanie naprawy krótkim rękawem na odcinku Sil - SIO DN 400 ( 11.7 m ) Wykonanie kinety w studni SIO. doszczelnienie połączeń pomiędzy kręgami Wykonanie napraw krótkim rękawem na odcinku S21 - S20 DN 300 ( 0,5 m; 11,5 m ) szt 2 Wykonanie kinet w studniach S14-S19 oraz doszczelnienie włączeń rur kanalizacyjnych szt 6 Wykonanie stabilizacji gruntu studni S-20 od strony dopływu metodą iniekcji ciśnieniowej przy zastosowaniu zaczynu cementowego, naprawa zgniecionej rury przy studni S20 na odcinku S2 1 - S20. naprawa odcinka rury przy studni S20 na odcinku S20-SI9. Wykonanie kinety w studni S20 zgodnie z kierunkiem przepływu, doszczelnienie włączeń rur kanalizacyjnych. Przepompowywanie wody podczas trwania prac ze studni S2I oraz S20 komplet 1 17 Pomiar rzędnych rury wchodzącej i wychodzącej ze studni na odcinku S2I - S Monitoring TV powykonawczy sieci komplet i mgr tnż. Stcrd.słmo Jędryka Woięwódzkicga^fifządu Melioracji i tirz;(dmywi;ht,ycb w Łodd
