1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH M INIEKCJA RYS

2 1. Wstęp 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru naprawy powierzchni betonu elementów ustroju nośnego przez iniekcję rys w związku z przebudową mostu przez rzekę Orlę w m. Koźmin Wielkopolski w ciągu drogi krajowej Nr 15 (w km ) Zakres stosowania ST Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą prowadzenia robót renowacyjnych uszkodzonych powierzchni betonowych elementów ustroju nośnego przez iniekcję rys dla remontowanego obiektu mostowego i obejmują: a) wykonanie rusztowania roboczego, b) przygotowanie skorodowanych powierzchni, c) wykonanie iniekcji rys na powierzchni ustroju nośnego i podpór wg obmiaru w terenie Określenia podstawowe Określenia podane w niniejszej ST są zgodne z obowiązującymi odpowiednimi normami, wytycznymi wykonania iniekcji rys i ST D-M "Wymagania ogólne" Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacją Projektową, ST i poleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w ST D-M "Wymagania ogólne". 2. Materiały 2.1. Składniki mieszanek zapraw Zaprawa do iniekcji rys Wykonawca może do iniekcji zastosować indywidualnie projektowaną zaprawę lub gotowe firmowe mieszanki. Rodzaj zaprawy do iniekcji rys i jej skład zostanie ustalone w trakcie prowadzenia robót wspólnie przez Inżyniera (Kierownika Projektu) i Wykonawcę. Zaleca się zastosowanie zaprawy na bazie żywic epoksydowych. 3. Sprzęt Wykonawca powinien dysponować sprawnym technicznie sprzętem odpowiednim do wykonywania iniekcji rys. Sprzęt powinien zapewniać prawidłowe wykonanie robót przy spełnieniu wszystkich wymagań określonych w Dokumentacji Projektowej oraz zostać zaakceptowany przez Inżyniera

3 4. Transport Materiały mogą być przewożone środkami transportu odpowiednimi dla danego asortymentu. 5. Wykonanie robót 5.1. Ogólne warunki wykonania robót Ogólne warunki wykonania robót podano w ST D-M "Wymagania ogólne" Zakres wykonywanych robót Rusztowanie robocze Rusztowania robocze wykonać zgodnie z ST M Przygotowanie zaprawy do iniekcji. Przygotowanie zaprawy do iniekcji należy wykonać bezpośrednio przed przystąpieniem do robót naprawczych. Mieszanie zaprawy wykonać zgodnie z instrukcją Producenta dla gotowej zaprawy, lub zgodnie z zasadami podanymi w recepturze zaprawy projektowanej indywidualnie Przygotowanie do iniekcji rys Rysy na powierzchni podpór należy oczyścić z zewnątrz szczotkami stalowymi i przedmuchać sprężonym powietrzem Iniekcja rys Zakres i sposób prowadzenia iniekcji rys należy ustalić w trakcie prowadzenia robót po oczyszczeniu i osuszeniu powierzchni betonu, wspólnie przez Inżyniera (Kierownika Projektu) i Wykonawcę. Rysy o rozwartości większej niż 2 mm powinny zostać poddane iniekcji uszczelniającej Iniekcję należy wykonać jako średniociśnieniową zgodnie z zasadami podanymi w Vademecum bieżącego utrzymania i odnowy drogowych obiektów mostowych tom 5, Rozdział 5.6. Sposób wykonania iniekcji powinien zapewnić prawidłowe wypełnienie rys, przy spełnieniu warunków określonych w Dokumentacji Projektowej. Po zakończeni robót związanych z wypełnieniem rys należy usunąć pakery i wypełnić wnęki po nich zaprawą przeznaczoną do iniekcji lub inną zaprawą typu PCC. 6. Kontrola jakości robót Ogólne zasady kontroli jakości robót podano w ST D-M Wymagane właściwości materiałów do iniekcji rys Wymagane właściwości materiałów do iniekcji rys powinny zostać podane przez Producenta lub Wykonawcę Przeprowadzenie kontrolę iniekcji rys. Kontrolę przeprowadzonej iniekcji rys należy zlecić specjalistycznej jednostce naukowobadawczej

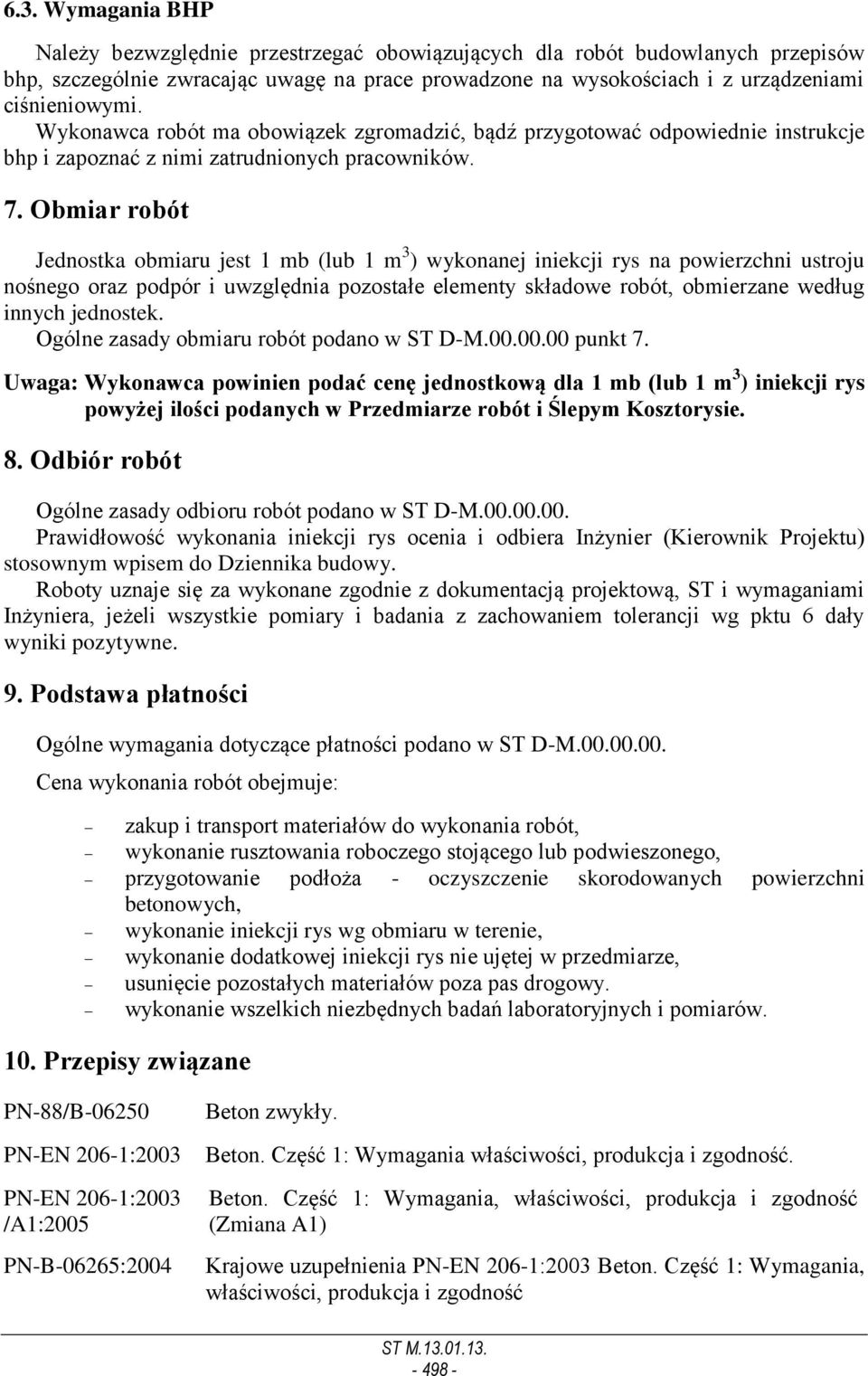

4 6.3. Wymagania BHP Należy bezwzględnie przestrzegać obowiązujących dla robót budowlanych przepisów bhp, szczególnie zwracając uwagę na prace prowadzone na wysokościach i z urządzeniami ciśnieniowymi. Wykonawca robót ma obowiązek zgromadzić, bądź przygotować odpowiednie instrukcje bhp i zapoznać z nimi zatrudnionych pracowników. 7. Obmiar robót Jednostka obmiaru jest 1 mb (lub 1 m 3 ) wykonanej iniekcji rys na powierzchni ustroju nośnego oraz podpór i uwzględnia pozostałe elementy składowe robót, obmierzane według innych jednostek. Ogólne zasady obmiaru robót podano w ST D-M punkt 7. Uwaga: Wykonawca powinien podać cenę jednostkową dla 1 mb (lub 1 m 3 ) iniekcji rys powyżej ilości podanych w Przedmiarze robót i Ślepym Kosztorysie. 8. Odbiór robót Ogólne zasady odbioru robót podano w ST D-M Prawidłowość wykonania iniekcji rys ocenia i odbiera Inżynier (Kierownik Projektu) stosownym wpisem do Dziennika budowy. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pktu 6 dały wyniki pozytywne. 9. Podstawa płatności Ogólne wymagania dotyczące płatności podano w ST D-M Cena wykonania robót obejmuje: zakup i transport materiałów do wykonania robót, wykonanie rusztowania roboczego stojącego lub podwieszonego, przygotowanie podłoża - oczyszczenie skorodowanych powierzchni betonowych, wykonanie iniekcji rys wg obmiaru w terenie, wykonanie dodatkowej iniekcji rys nie ujętej w przedmiarze, usunięcie pozostałych materiałów poza pas drogowy. wykonanie wszelkich niezbędnych badań laboratoryjnych i pomiarów. 10. Przepisy związane PN-88/B PN-EN 206-1:2003 PN-EN 206-1:2003 /A1:2005 PN-B-06265:2004 Beton zwykły. Beton. Część 1: Wymagania właściwości, produkcja i zgodność. Beton. Część 1: Wymagania, właściwości, produkcja i zgodność (Zmiana A1) Krajowe uzupełnienia PN-EN 206-1:2003 Beton. Część 1: Wymagania, właściwości, produkcja i zgodność

5 PN-EN :2001 Badania betonu.. Część 2: Wykonywanie i pielęgnacja próbek do badań wytrzymałościowych. PN-EN :2002 Badania betonu. Część 3: Wytrzymałość na ściskanie próbek do badania. PN-EN :2002 Badania betonu w konstrukcjach. Część 2: Badanie nieniszczące. Oznaczanie liczby odbicia [PN-EN :2002/Ap1:2004]. ROZPORZĄDZENIE MINISTRA TRANSPORTU I GOSPODARKI MORSKIEJ z dnia 30 maja 2000 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie. (Dz. U. Nr 63 poz z dnia r.) Wytyczne badań właściwości ochronnych betonu względem zbrojenia w mostach. IBDiM, Warszawa 1992 Zalecenia dotyczące oceny jakości betonu in-situ w istniejących konstrukcjach obiektów mostowych, GDDP, Warszawa 1998 r. Zalecenia do wykonywania oraz odbioru napraw i ochrony powierzchniowej betonu w istniejących konstrukcjach mostowych, GDDP, Warszawa 1998 r. Vademecum bieżącego utrzymania i odnowy drogowych obiektów mostowych tom 5, Rozdział 5.6. Pozostałe jak w ST M
