1 Systemowe elementy sufitowe dla kreatywnych OWAconsult collection

2

3 3 OWAconsult collection BY HADI TEHERANI 6 I Flexo 8 I Pix 10 I Oriental 12 I Trapeze 14 I Square 16 I Cloud 18 I Corpus 20 I OWAlight OWAconsult collection 24 I Unique 30 I OWAplan 32 I Bamboo 36 I Opus 38 I Creaprint 40 I OWAStripe 42 I Canto 44 I Curve 46 I Selecta 50 I Lamele FreeStyle podwieszenie na linkach 52 I Lamele FreeStyle z systemem S 3 54 I Absorbery ścienne FreeStyle 58 I Wallboard 60 I Free space 62 I Art 64 I Luminosonic 66 I OWAlumino

4 4

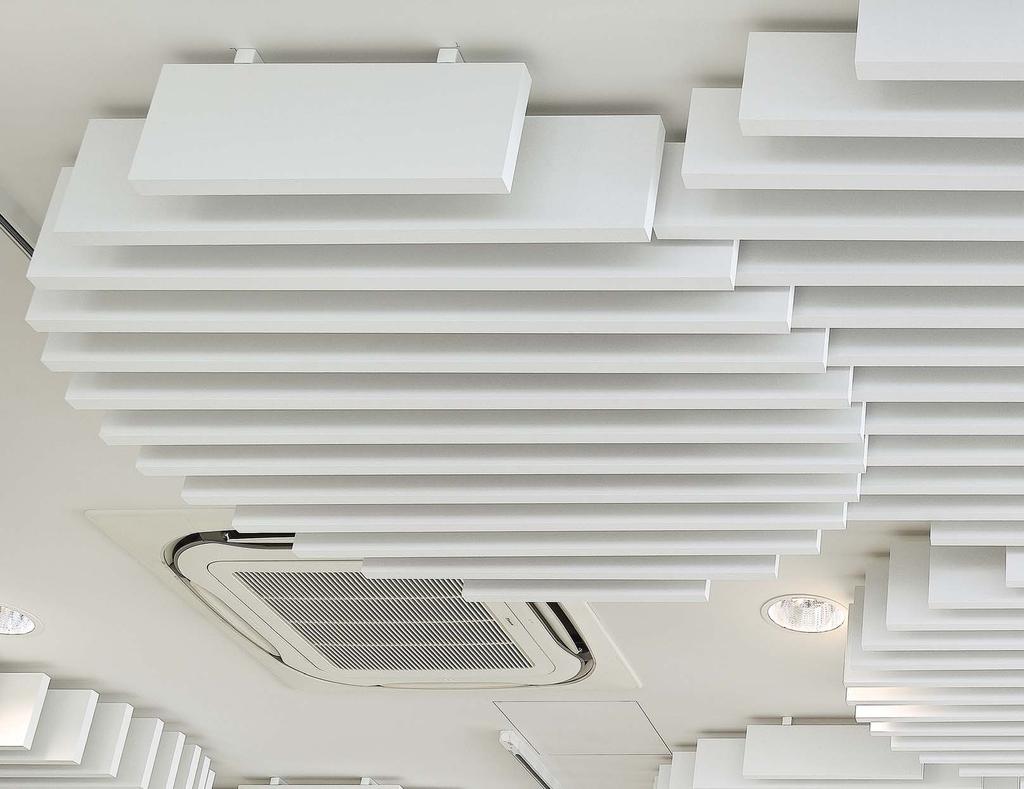

5 5 Systemowe elementy sufitowe dla kreatywnych OWAconsult collection BY HADI TEHERANI Większy rozmach, swoboda i kreatywność w projektowaniu sufitów to główny cel naszej współpracy z Hadi Teheranim, architektem i wizjonerem na miarę czasu. Na nowo spojrzeliśmy na projektowanie sufitów. Efekt: system modułowy, który otwiera całkowicie nowe możliwości dla realizacji własnych kreacji sufitowych. A w nim: moduły świetlne w najnowszej technologii LED, które pozwalają spojrzeć na nasze sufity z tej kolekcji w całkiem nowym świetle, a także doskonale wzbogacają system modułowy. OWAconsult collection pozwala na tworzenie zróżnicowanej, indywidualnej, pełnej ekspresji optyki sufitu. Mamy rozwiązania również dla stropów z aktywnym rdzeniem: otwarte i efektywne akustycznie żagle sufitowe, które ustanawiają nowe standardy jako element aranżacyjny. Do Państwa dyspozycji są nasi doradcy z działu OWAconsult, którzy kompetentnie służą radą i zaangażowaniem, począwszy od projektu aż do realizacji Państwa koncepcji w obrębie rozwiązań sufitowych.

6 6 Łączenie formatów dla indywidualistów Flexo Z czterech różnych, dowolnie łączonych, formatów można wykonać indywidualne aranżacje sufitów, przy jednoczesnym uwzględnieniu przeznaczenia i podziału pomieszczenia. Zaskakująco proste Moduły uzupełniają się, umożliwiając dowolne łączenie formatów 600 x 600 mm, 1200 x 300 mm, 1200 x 600 mm i 1200 x 1200 mm.

7 7 Flexo Flexo 1 Flexo płyty mineralne K.k./k.dł. Długość Szerokość Grubość Nr art. Szt./opak. α w /NRC Kat. Flexo mm 600 mm 15 mm ,85 D Flexo mm 300 mm 15 mm ,85 D Flexo mm 600 mm 15 mm ,85 D Flexo mm 1200 mm 20 mm ,85 D W gestii użytkownika leży zapewnienie 1 usztywnienia części tylnej dla Flexo 4. Flexo 1-4 dostępne, bez dopłaty, również w krawędzi 15b. Płyty w tej krawędzi łączymy z systemem S 15b OWAline (ograniczony wybór kombinacji płyt). 15 Flexo LED oświetlenie wbudowane Długość Szerokość Wysokość Stopień ochrony Moc Statecznik Nr art. Szt./opak. Kat. Flexo LED mm 600 mm 140 mm IP W Sterownik LED D Flexo LED 1 A* 600 mm 600 mm 110 mm IP W Sterownik LED D LINECT Pakiet podłączeniowy do Flexo LED D Flexo LED 1: barwa światła 4000 K, neutralna biel, wraz z oświetleniem LED, wersja bez ramy, DALI ściemniany * Flexo LED 1 A: barwa światła 4000 K, neutralna biel, wraz z oświetleniem LED, wersja z widoczną ramą, dopasowaną do systemu S 15b OWAline, DALI ściemniany Flexo 2 Flexo 3 Flexo 4 S 15a cliq system konstrukcji Nr kat. Nazwa/wymiary/powierzchnia Szt./opak / 30 / 2 Wieszak z podwójną sprężyną dociskową średnica: 4 mm, maksymalne obciążenie: 0,25 KN maks. rozpiętość: 270 mm, drut musi wystawać co najmniej 15 mm nad sprężyną 2 cliq-15-mr Profil nośny wysokość: 38 mm, szerokość: 15 mm, długość: 3000 mm, strona widoczna: biała 20 szt. 1 3 cliq-15-ct Profil poprzeczny krótki wysokość: 38 mm, szerokość: 15 mm długość: 300 mm, strona widoczna: biała długość: 600 mm, strona widoczna: biała 60 szt. 60 szt. 4 cliq-15-ct Profil poprzeczny długi wysokość: 38 mm, szerokość: 15 mm długość: 1200 mm, strona widoczna: biała 60 szt / 15G Profil przyścienny schodkowy wysokość: 33 mm, szerokość widoczna: 15 mm, szerokość całkowita: 30 mm długość: 3050 mm, strona widoczna: biała 35 szt Usztywnienie części tylnej (RSV) 1189 mm, ocynkowane 25 szt Klamra pasująca do nr 8040 (8 sztuk na płytę) 250 szt. 42 / 15 Element wypełniający Contura, wysokość: 8 mm, szerokość: 15 mm, szerokość całkowita: 24 mm, biała

8 8 Trafia w punkt Pix Pix nadaje sufitowi akustycznemu całkiem nowy wyraz. System ten, bazujący na, pokrytej welonem szklanym, płycie Sinfonia pozwala na tworzenie nowych, zróżnicowanych obrazów na suficie jak i na wydzielenie i akcentowanie odrębnych stref w pomieszczeniu. Raz wybrany wzór można w każdej chwili utworzyć na nowo, ponieważ każda płyta sufitowa jest wyjmowana. Idealne rozwiązanie dla realizacji kreatywnych, odważnych koncepcji aranżacji wnętrz.

9 9 Pix Pix płyty mineralne K.k./k.dł. 15b Długość Szerokość Grubość Nr art. Szt./opak. α w /NRC Kat. Pix mm 600 mm 15 mm ,85 D 1200 mm 600 mm 15 mm ,85 D 1200 mm 1200 mm 20 mm ,85 D Pix mm 600 mm 15 mm ,85 D 1200 mm 1200 mm 20 mm ,85 D Pix mm 600 mm 15 mm ,85 D 1200 mm 1200 mm 20 mm ,85 D Pix 1 Pix 2 S 15b OWAline system konstrukcji Nr kat. Nazwa/wymiary/powierzchnia Szt./opak / 30 / 2 Wieszak z podwójną sprężyną dociskową średnica: 4 mm, maksymalne obciążenie: 0,25 KN maks. rozpiętość: 270 mm, drut musi wystawać co najmniej 15 mm nad sprężyną Profil nośny wysokość: 38 mm, szerokość: 14,3 mm, długość: 3000 mm, nacięcie co 600 mm strona zewnętrzna: biała, fuga cienia: biała 20 szt Profil nośny wysokość: 38 mm, szerokość: 14,3 mm, długość: 3600 mm, nacięcie co 1200 mm strona zewnętrzna: biała, fuga cienia: biała 20 szt Profil poprzeczny wysokość: 38 mm, szerokość: 14,3 mm, długość: 600 mm strona zewnętrzna: biała, fuga cienia: biała 60 szt Profil poprzeczny wysokość: 38 mm, szerokość: 14,3 mm, długość: 1200 mm strona zewnętrzna: biała, fuga cienia: biała, bez nacięcia na środku 60 szt. 4a 3524 Profil poprzeczny wysokość: 38 mm, szerokość: 14,3 mm, długość: 1200 mm strona zewnętrzna: biała, fuga cienia: biała, bez nacięcia po środku 60 szt / 32G Profil przyścienny wysokość: 32 mm, szerokość: 19 mm, długość: 3000 mm, strona widoczna: biała 30 szt Profil przyścienny wysokość: 32 mm, szerokość: 15 mm, długość: 3000 mm, zagięcie krawędzi: 7,5 mm, strona widoczna: biała 10 szt Usztywnienie części tylnej (RSV) 1189 mm, ocynkowane 25 szt Klamra pasująca do nr 8040 (8 sztuk na płytę) 250 szt. Pix /4a 3 5 Możliwość łączenia z OWAlight, strona 21.

10 10 Fascynacja ornamentami Oriental Kwadratowe płyty, w których nie widać kątów prostych! Wzór Oriental powoduje rozmycie regularnego rastra sufitu, przez co staje się on niewidoczny. W ten sposób dowolnie zaprojektowane pomieszczenia można wyposażyć w systemy sufitów akustycznych, bez konieczności podporządkowania się wymogom kwadratowych wzorów w kształcie szachownicy. Płyta wzbudzająca zainteresowanie kreatywnych projektantów z odwagą do tworzenia nietypowych rozwiązań.

11 11 Oriental Oriental płyty mineralne K.k./k.dł. 15b Długość Szerokość Grubość Nr art. Szt./opak. α w /NRC Kat. 600 mm 600 mm 15 mm ,85 D 1200 mm 1200 mm 20 mm ,85 D 600 x 600 mm 1200 x 1200 mm S 15b OWAline system konstrukcji Nr kat. Nazwa/wymiary/powierzchnia Szt./opak / 30 / 2 Wieszak z podwójną sprężyną dociskową średnica: 4 mm, maksymalne obciążenie: 0,25 KN maks. rozpiętość: 270 mm, drut musi wystawać co najmniej 15 mm nad sprężyną Profil nośny wysokość: 38 mm, szerokość: 14,3 mm, długość: 3000 mm, nacięcie co 600 mm strona zewnętrzna: biała, fuga cienia: biała 20 szt Profil nośny wysokość: 38 mm, szerokość: 14,3 mm, długość: 3600 mm, nacięcie co 1200 mm strona zewnętrzna: biała, fuga cienia: biała 20 szt Profil poprzeczny wysokość: 38 mm, szerokość: 14,3 mm, długość: 600 mm strona zewnętrzna: biała, fuga cienia: biała 60 szt Profil poprzeczny wysokość: 38 mm, szerokość: 14,3 mm, długość: 1200 mm strona zewnętrzna: biała, fuga cienia: biała, bez nacięcia na środku 60 szt. 4a 3524 Profil poprzeczny wysokość: 38 mm, szerokość: 14,3 mm, długość: 1200 mm strona zewnętrzna: biała, fuga cienia: biała, bez nacięcia po środku 60 szt / 32G Profil przyścienny wysokość: 32 mm, szerokość: 19 mm, długość: 3000 mm, strona widoczna: biała 30 szt Profil przyścienny wysokość: 32 mm, szerokość: 15 mm, długość: 3000 mm, zagięcie krawędzi: 7,5 mm, strona widoczna: biała 10 szt Usztywnienie części tylnej (RSV) 1189 mm, ocynkowane 25 szt Klamra pasująca do nr 8040 (8 sztuk na płytę) 250 szt /4a 3 5 Możliwość łączenia z OWAlight, strona 21.

12 12 Rewolucja w aranżacji sufitów Trapeze Ruch, dynamika, akustyka, oświetlenie to właśnie Trapeze. Nowa płyta sufitowa, która zrewolucjonizowała aranżację sufitów. Efekt widoczny jest dopiero na całej powierzchni. Żywa aranżacja sufitu wyłaniająca się od jednej przekątnej do następnej. Kąt prosty zostaje zapomniany. Model Trapeze umożliwia stworzenie niespotykanych nigdy wcześniej dynamicznych struktur, które przyciągają wzrok dzięki dopasowanym elementom oświetleniowym.

13 13 Trapeze Trapeze płyty mineralne K.k./k.dł. 15b K.k. 10 Długość Szerokość Grubość Nr art. Szt./opak. α w /NRC Kat. Trapeze mm 400 / 200 mm 20 mm ,85 D K.k./k.dł. 15b Długość Szerokość Grubość Nr art. Szt./opak. α w /NRC Kat. Trapeze mm 600 mm 20 mm ,85 D Trapeze mm 600 mm 20 mm ,85 D Sinfonia 1200 mm 600 mm 15 mm ,85 D Trapeze 1 Trapeze 2 Trapeze 4 Trapeze LED Trapeze LED oświetlenie wbudowane Długość Szerokość Wysokość Stopień ochrony Trapeze LED: barwa światła 4000 K, neutralna biel, wraz z oświetleniem LED, wersja bez ramy, DALI ściemniany Trapeze LED A: barwa światła 4000 K, neutralna biel, wraz z oświetleniem LED, wersja z widoczną ramą, DALI ściemniany Moc Statecznik Nr art. Szt./ opak. Trapeze LED 1200 mm 400 / 200 mm 140 mm IP W Sterownik LED D Trapeze LED oświetlenie awaryjne 1200 mm 400 / 200 mm 140 mm IP W Sterownik LED D Trapeze LED A 1200 mm 400 / 200 mm 110 mm IP W Sterownik LED D Trapeze LED A oświetlenie awaryjne 1200 mm 400 / 200 mm 135 mm IP W Sterownik LED D LINECT Pakiet podłączeniowy do Trapeze LED D LINECT Pakiet podłączeniowy do Trapeze LED oświetlenie awaryjne D Profil L 1190 mm, 10 x 8 mm, biały mat RAL 9010, do Trapeze 1 przy stosowaniu Trapeze LED D Kat. S 15b OWAline system konstrukcji Nr kat. Nazwa/wymiary/powierzchnia Szt./opak / 30 / 2 Wieszak z podwójną sprężyną dociskową średnica: 4 mm, maksymalne obciążenie: 0,25 KN maks. rozpiętość: 270 mm, drut musi wystawać co najmniej 15 mm nad sprężyną Profil nośny wysokość: 38 mm, szerokość: 14,3 mm, długość: 3000 mm, nacięcie co 600 mm, strona zewnętrzna: biała fuga cienia: biała 20 szt. fuga cienia: czarna 20 szt Profil poprzeczny wysokość: 38 mm, szerokość: 14,3 mm, długość: 1200 mm, strona zewnętrzna: biała, bez nacięcia po środku fuga cienia: biała 60 szt. fuga cienia: czarna 60 szt / 32G Profil przyścienny wysokość: 32 mm, szerokość: 19 mm, długość: 3000 mm, strona widoczna: biała 30 szt Profil przyścienny wysokość: 32 mm, szerokość: 15 mm, długość: 3000 mm, zagięcie krawędzi: 7,5 mm, strona widoczna: biała 10 szt. 37 Profil L do Trapeze 1 długość: 1250 mm, docinany bezpośrednio w trakcie montażu 50 szt. Możliwość łączenia z OWAlight, strona 21.

14 14 Pełna otwartość Square Lamele w nowej odsłonie lamele zgrupowane w kwadratowe żagle sufitowe, które, gdy patrzymy na nie od dołu, tworzą formy trapezowe. Efekt ten uzyskujemy dzięki zastosowaniu lameli różnej długości i wysokości. Po połączeniu kilku żagli sufitowych powstają żywe obrazy. Square pozwala zoptymalizować akustykę w miejscach, gdzie niemożliwe jest zastosowanie zamkniętego sufitu podwieszanego, np. w obrębie stropów z aktywnym rdzeniem. W połączeniu z listwami oświetleniowymi LED system idealnie sprawdza się również jako rodzaj oświetlenia ambientowego.

15 15 Square 1 Square zestaw płyt lamelowych K.k./k.dł. Długość Wysokość Grubość Szt./ opak. α w /NRC Nr art. Kat mm 150 mm 30 mm mm 200 mm 30 mm mm 200 mm 30 mm mm 200 mm 30 mm 1 0, D 675 mm 200 mm 30 mm mm 200 mm 30 mm mm 200 mm 30 mm 1 Zawartość zestawu: 7 sztuk lameli długości: 1200 mm, po 1 szt. lameli krótkich, łączna liczba płyt lamelowych w zestawie: 13 szt., faktura płyt: Sinfonia 1 2 Square LED zestaw oświetleniowy Square opcjonalnie 2 3 Długość Szerokość Wysokość Stopień ochrony Moc Barwa światła Statecznik Nr art. Szt./opak. Kat. Barwa światła 26 mm 24 mm IP W/m 4000 K Sterownik LED D Barwa światła 26 mm 24 mm IP 20 14,4 W/m RGB Sterownik LED D Transformator do pakietu oświetlenia LED, neutralna biel (4000 K) + RGB D Zawartość zestawu: 2 listwy LED, z wymaganym okablowaniem, 4 klipsy mocujące, sterownik LED zamawiać osobno W przypadku RGB w pakiecie dodatkowo: sterownik i pilot Listwy LED (2) mocowane są do rurek kwadratowych zestawu konstrukcyjnego Square (3) za pomocą klipsów mocujących. Okablowanie konfekcjonowane przeciąga się z boku przez rurkę kwadratową i podłącza do sterownika LED. Sterownik LED zakłada się na wypustkę konstrukcji podwieszanej (3) Square. Podłączenie do zasilania elektrycznego wykonuje firma elektroinstalacyjna. 1 3 Square zestaw konstrukcyjny Nazwa/wymiary/powierzchnia Szt./ opak. Nr art. Kat. Rurka kwadratowa 25 x 25 x 2,0 mm, długość: ok mm, kolor: biała, z łącznikiem w wersji zmontowanej 2 szt. Łącznik 305 x 200 x 1,0 mm, biały 1 szt. Tulejka dystansowa M6 x 25 mm, biała, do montażu bezpośredniego 4 szt. Zatyczka mocująca, Ø 11,6 mm, biała, do otworów rurek kwadratowych 26 szt. Tulejka gwintowana M6 x 30 mm, do montażu podwieszanego 4 szt. M6 x 15 mm, cynkowane, do montażu podwieszanego 4 szt. Patrz broszura nr Cloud i Square D

16 16 Akustyczna chmura na firmamencie sufitu Cloud Łączenie lameli w okrągłe formy. Żagle sufitowe przypominające wyglądem chmury. Dodatkowy efekt dają różne wysokości lameli, dzięki czemu powstają atrakcyjne optycznie obrazy. System umożliwia optymalizację warunków akustycznych w pomieszczeniu, idealnie sprawdza się również tam, gdzie niemożliwe jest zastosowanie zamkniętego sufitu podwieszanego, np. w obrębie stropów z aktywnym rdzeniem. W połączeniu z opcjonalnym oświetleniem LED system Cloud idealnie sprawdza się również jako oświetlenie ambientowe.

17 17 Cloud 1 Cloud 150 zestaw płyt lamelowych K.k./k.dł. Długość Wysokość Grubość Szt./ opak. α w /NRC Nr art. Kat mm 150 mm 30 mm mm 150 mm 30 mm mm 150 mm 30 mm mm 150 mm 30 mm 2 0, D 1020 mm 150 mm 30 mm mm 150 mm 30 mm mm 150 mm 30 mm 2 3 Cloud Cloud 200 zestaw płyt lamelowych K.k./k.dł. 3 Długość Wysokość Grubość Szt./ opak. α w /NRC Nr art. Kat mm 200 mm 30 mm mm 200 mm 30 mm mm 200 mm 30 mm mm 200 mm 30 mm 2 0, D 1020 mm 200 mm 30 mm mm 200 mm 30 mm mm 200 mm 30 mm 2 1 Cloud Cloud LED zestaw oświetleniowy Cloud opcjonalnie 3 2 Długość Szerokość Wysokość Stopień ochrony Moc Barwa światła Statecznik Nr art. Szt./opak. Kat. Barwa światła 26 mm 24 mm IP W/m 4000 K Sterownik LED D Barwa światła 26 mm 24 mm IP 20 14,4 W/m RGB Sterownik LED D Transformator do pakietu oświetlenia LED, neutralna biel (4000 K) + RGB D Łączna liczba płyt lamelowych w zestawie: 13 szt., powierzchnia płyt Sinfonia Zawartość zestawu: 2 listwy LED, z wymaganym okablowaniem, 4 klipsy mocujące, sterownik LED zamawiać osobno W przypadku RGB w pakiecie dodatkowo: sterownik i pilot Listwy LED (2) mocowane są do rurek kwadratowych zestawu konstrukcyjnego Cloud (3) za pomocą klipsów mocujących. Okablowanie konfekcjonowane przeciąga się z boku przez rurkę kwadratową i podłącza do sterownika LED. Sterownik LED zakłada się na wypustkę konstrukcji podwieszanej (3) Cloud. Podłączenie do zasilania elektrycznego wykonuje firma elektroinstalacyjna. 1 3 Cloud zestaw konstrukcyjny Nazwa/wymiary/powierzchnia Szt./ opak. Nr art. Kat. Rurka kwadratowa 25 x 25 x 2,0 mm, długość: ok mm, kolor: biała, z łącznikiem w wersji zmontowanej 2 szt. Łącznik 305 x 200 x 1,0 mm, biała 1 szt. Tulejka dystansowa M6 x 25 mm, biała, do montażu bezpośredniego 4 szt. Zatyczka mocująca, Ø 11,6 mm, biała, do otworów rurek kwadratowych 26 szt. Tulejka gwintowana M6 x 30 mm, do montażu podwieszanego 4 szt. M6 x 15 mm, ocynkowane, do montażu podwieszanego 4 szt. Patrz broszura nr Cloud i Square D

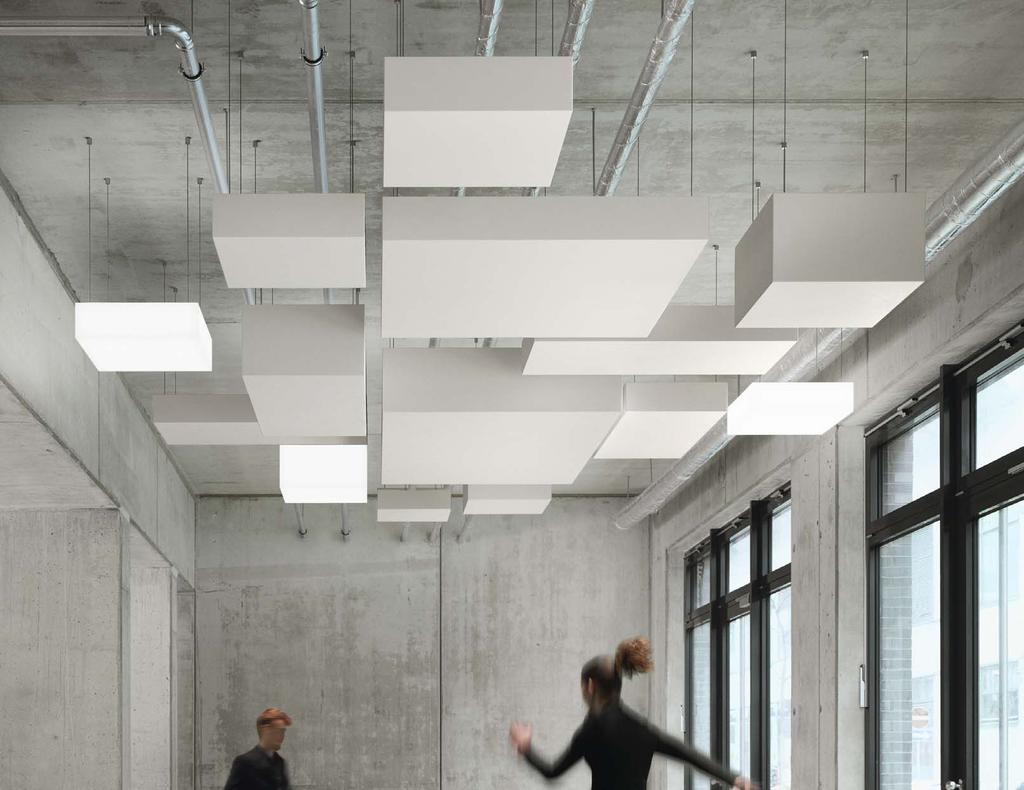

18 18 Klasyka formy wolność projektowania Corpus WINNER DESIGN & INNOVATION AWARDS Produkty kolekcji OWAconsult wyróżnia stylistyczna niepowtarzalność, funkcjonalność, a jednocześnie wolność projektowania. Corpus oferuje jeszcze więcej swobody w aranżacji wnętrz. Białe, pokryte welonem szklanym żagle, łączone w grupy, tworzą przenikające się płynnie formy. Corpus łączy awangardową swobodę stylu z klasycznymi kształtami, tworząc swój własny, niepowtarzalny charakter. Doskonałe wartości absorpcji dźwięku żagli sprawiają, że łączone w grupy zapewniają idealną akustykę pomieszczenia.

19 19 Corpus Corpus Długość Szerokość Wysokość Grubość Strona widoczna α w /NRC Nr art. Kat. Corpus S1 520 mm 520 mm 150 mm 40 mm Pokryta welonem szklanym, biała 1,00 / 0, D Corpus S2 520 mm 520 mm 300 mm 40 mm Pokryta welonem szklanym, biała 1,00 / 0, D Corpus M mm 520 mm 150 mm 40 mm Pokryta welonem szklanym, biała 1,00 / 0, D Corpus M mm 520 mm 300 mm 40 mm Pokryta welonem szklanym, biała 1,00 / 0, D Corpus L mm 1120 mm 150 mm 40 mm Pokryta welonem szklanym, biała 1,00 / 0, D Corpus L mm 1120 mm 300 mm 40 mm Pokryta welonem szklanym, biała 1,00 / 0, D Corpus XL mm 1720 mm 150 mm 40 mm Pokryta welonem szklanym, biała 1,00 / 0, D Corpus XL mm 1720 mm 300 mm 40 mm Pokryta welonem szklanym, biała 1,00 / 0, D Corpus XXL mm 2320 mm 150 mm 40 mm Pokryta welonem szklanym, biała 1,00 / 0, D Corpus XXL mm 2320 mm 300 mm 40 mm Pokryta welonem szklanym, biała 1,00 / 0, D Opakowanie w przypadku wszystkich typów żagli zawiera: 1 szt. w paczce Zestaw montażowy dla montażu sufitowego Nazwa/wymiary Nr art. Corpus S1 Corpus S2 Corpus M1 Corpus M2 Corpus L1 Corpus L2 Corpus XL1 Corpus XL2 Zestaw montażowy zawiera: 4 linki stalowe, dł mm, napinacz linki z hakiem zabezpieczającym, mocowanie do sufitu śruby M6 Zestaw montażowy zawiera: 6 linek stalowych, dł mm, napinacz linki z hakiem zabezpieczającym, mocowanie do sufitu śruby M Corpus XXL1 Corpus XXL2 Zestaw montażowy zawiera: 3 linki stalowe, dł mm, napinacz linki z hakiem zabezpieczającym, mocowanie do sufitu śruby M Do każdego zamawianego żagla należy dodatkowo zamówić jeden zestaw montażowy. W cenie żagla zawarta jest również cena za zestaw montażowy. Patrz broszura nr 1019 Corpus Corpus S1 Corpus M1 Corpus L1 Corpus XL1 Corpus XXL1

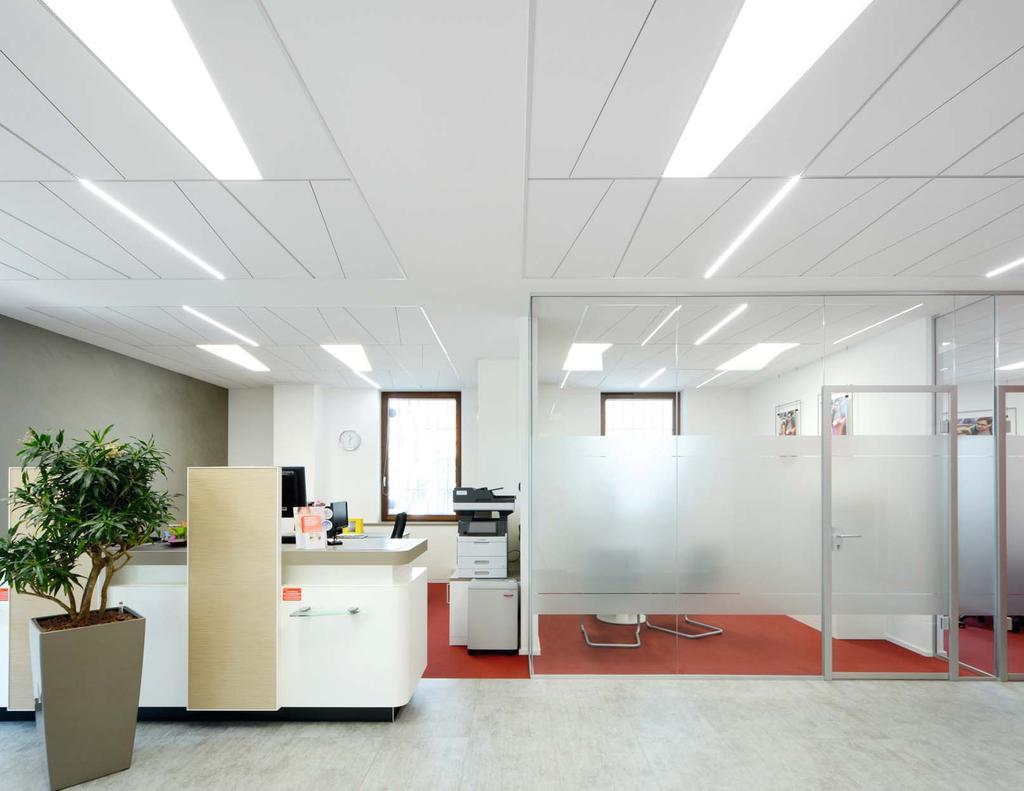

20 20 Listwy oświetleniowe OWAlight OWAlight uzupełnia system sufitów S 15b OWAline o montażową listwy oświetleniową LED. Zalety: dyskretny wygląd przy wysokiej mocy oświetlenia i niewielkim zużyciu energii. Model OWAlight dostępny jest w długościach 600 mm i 1200 mm. Listwy oświetleniową montuje się w prosty sposób, dokładnie tak samo jak profile poprzeczne. Po wyłączeniu oświetlenia nie widać jej w rastrze sufitu, dzięki czemu nie zakłóca ogólnej aranżacji sufitu.

21 21 OWAlight OWAlight Listwy oświetleniowe LED do S 15b OWAline Nazwa/wymiary/powierzchnia Nr art. Szt./opak. Kat. 6 OWAlight 1 listwa oświetleniowa LED, profil poprzeczny, długość: 600 mm, wysokość: 38 mm, szerokość: 14,3 mm, biała strona zewnętrzna, strona wewnętrzna: pasmo LED o długości 600 mm, listwa w wersji gotowej do podłączenia, długość kabla 2000 mm D 4 OWAlight 2 listwa oświetleniowa LED, profil poprzeczny, długość: 1200 mm, wysokość: 38 mm, szerokość: 14,3 mm, biała strona zewnętrzna, z nacięciem po środku, strona wewnętrzna: pasmo LED o długości 600 mm, listwa w wersji gotowej do podłączenia, długość kabla 2000 mm D 4 OWAlight 3 listwa oświetleniowa LED, profil poprzeczny, długość 1200 mm, wysokość: 38 mm, szerokość: 14,3 mm, biała strona zewnętrzna, z nacięciem po środku, strona wewnętrzna: pasmo LED o długości 1200 mm, listwa w wersji gotowej do podłączenia, długość kabla 2000 mm D 4a OWAlight 3a listwa oświetleniowa LED, profil poprzeczny, długość 1200 mm, wysokość: 38 mm, szerokość: 14,3 mm, biała strona zewnętrzna, bez nacięcia po środku, strona wewnętrzna: pasmo LED o długości 1200 mm, listwa w wersji gotowej do podłączenia, długość kabla 2000 mm D Transformator 100 W, wraz z rozgałęziaczem (1 szt) i przedłużaczem 2000 mm (funkcja ściemniania) D Transformator 185 W, wraz z rozgałęziaczem (2 szt) i przedłużaczem 2000 mm (funkcja ściemniania) D Transformator 100 W, DALI, funkcja ściemniania D Transformator 240 W, DALI, funkcja ściemniania D Listwa 6-gniazdowa D Przedłużacz z wtyczką i gniazdem, długość: 2000 mm D Ściemniacz sterowany za pomocą smartfona / bezprzewodowego pilota ściemniacz LED do transformatora, nie DALI D Wzmacniacz do ściemniacza LED, 34 x 74 x 15 mm, nie do DALI D Pilot przenośny, do ściemniacza LED, 122 x 35 x 9 mm, nie do DALI D Listwy oświetleniowe OWAlight montuje się zamiast profili poprzecznych nr 3514/nr 3524 i/lub nr 3512 w systemie S 15b OWAline. W ten sposób w rastrze sufitu można uzyskać kwadratowe lub prostokątne ramy oświetleniowe. Możliwy jest również montaż pojedynczych listew równolegle lub z przesunięciem równoległym. Listwy oświetleniowe są gotowe do podłączenia i można je łatwo połączyć z transformatorem przez rozgałęziacz. Dział OWAconsult opracowuje obliczenia oświetleniowe i plany montażowe dla OWAlight z uwzględnieniem wymaganych elementów. Barwa światła: neutralna biel (4000 K). Patrz broszura nr 1011 OWAlight Wskazówka: listwy OWAlight można łączyć tylko z profilami nośnymi i poprzecznymi systemu S 15b OWAline o nr kat. 3500, 3512, 3514 i Zawsze należy zamówić również podaną poniżej konstrukcję sufitową. Montaż OWAlight w istniejących już sufitach S 15b CONSULT należy uzgodnić z działem doradczym OWAconsult. Patrz broszura nr 1022 S15b OWAline S 15b OWAline system konstrukcji Nr kat. Nazwa/wymiary/powierzchnia Szt./opak / 30 / 2 Wieszak z podwójną sprężyną dociskową, średnica: 4 mm, maksymalne obciążenie: 0,25 KN, maks. rozpiętość: 270 mm, drut musi wystawać co najmniej 15 mm nad sprężyną Profil nośny, wysokość: 38 mm, szerokość: 14,3 mm, długość: 3000 mm, nacięcie co 600 mm strona zewnętrzna: biała, fuga cienia: biała 20 szt Profil nośny, wysokość: 38 mm, szerokość: 14,3 mm, długość: 3600 mm, nacięcie co 1200 mm strona zewnętrzna: biała, fuga cienia: biała 20 szt Profil poprzeczny, wysokość: 38 mm, szerokość: 14,3 mm, długość: 600 mm, strona zewnętrzna: biała, fuga cienia: biała 60 szt Profil poprzeczny, wysokość: 38 mm, szerokość: 14,3 mm, długość: 1200 mm strona zewnętrzna: biała, fuga cienia: biała, bez nacięcia na środku 60 szt Profil poprzeczny, wysokość: 38 mm, szerokość: 14,3 mm, długość: 1200 mm strona zewnętrzna: biała, fuga cienia: biała, bez nacięcia po środku 60 szt / 32G Profil przyścienny, wysokość: 32 mm, szerokość: 19 mm, długość: 3000 mm, strona widoczna: biała 30 szt Profil przyścienny, wysokość: 32 mm, szerokość: 15 mm, długość: 3000 mm, zagięcie krawędzi: 7,5 mm, strona widoczna: biała 10 szt /4a 3 5

22 22

23 23 Innowacja przyciągająca uwagę OWAconsult collection Oprócz rozwiązań modułowych zaprojektowanych razem z Hadim Teheranim nasz dział techniczny OWAconsult cały czas poszerza asortyment systemów płyt sufitowych. W naszym zespole złożonym z architektów, akustyków i projektantów powstają rozwiązania łączące w sobie akustykę, atrakcyjny wygląd i funkcjonalność. To nowy rozdział w aranżacji sufitów!

24 24 Design wychodzi naprzeciw środowisku Unique Płyta Unique łączy w sobie trzy najważniejsze właściwości: ochrona akustyczna, ochrona ogniowa oraz ochrona środowiska, a ze względu na swój design stanowi również ciekawą alternatywę dla innych produktów. Unique to płyta mineralna, niskoemisyjna, która dzięki swoim właściwościom pozwala uzyskać niepowtarzalny efekt optyczny. Szaro-kamienna kolorystyka urzeka w połączeniu z klasyczną fakturą płyty. Płyta Unique może zostać w 100% poddana recyklingowi.

25 25 Unique Unique płyty mineralne K.k./k.dł. 10c 4c Długość Szerokość Grubość Faza Nr art. Szt./opak. α w /NRC Kat. Unique 625 mm 625 mm 20 mm Biała ,65 / 0,70 D 625 mm 625 mm 20 mm Surowa ,65 / 0,70 D 1250 mm 625 mm 20 mm Biała ,65 / 0,70 D 1250 mm 625 mm 20 mm Surowa ,65 / 0,70 D Możliwa jest kombinacja płyt z białą i surową fazą. Lifetime LED oświetlenie wbudowane Długość Szerokość Wysokość Stopień ochrony Moc Statecznik Nr art. Szt./opak. Kat. 625 mm 625 mm 105 mm IP W Sterownik LED A Barwa światła 4000 K, ściemnianie DALI wraz z zestawem mocującym Luminosonic LED oświetlenie wbudowane Długość Szerokość Wysokość Stopień ochrony Moc Statecznik Nr art. Szt./opak. Kat. 625 mm 625 mm 15 mm IP W Sterownik LED A Barwa światła 4000 K, ściemnianie DALI, patrz strona 65 S 19 Teccor system konstrukcji Nr kat. Nazwa/wymiary/powierzchnia Szt./opak / 30 / 2 Wieszak z podwójną sprężyną dociskową średnica: 4 mm, maksymalne obciążenie: 0,25 KN maks. rozpiętość: 270 mm, drut musi wystawać co najmniej 15 mm nad sprężyną 2 45 Profil nośny wysokość: 38 mm, szerokość: 24 mm, strona widoczna: biała długość: 3750 mm 25 szt Profil poprzeczny wysokość: 32 mm, szerokość: 24 mm, strona widoczna: biała długość: 625 mm 75 szt Profil poprzeczny wysokość: 32 mm, szerokość: 24 mm, strona widoczna: biała długość: 1250 mm 50 szt / 19 Profil przyścienny schodkowy, wysokość: 38 mm, szerokość całkowita: 30 mm, szerokość widoczna: 15 mm, długość: 3050 mm, strona widoczna: biała 15 szt Sprężyna dociskowa do nr 45, 46, 47; antykorozyjna 500 szt.

26 26 Niepowtarzalny design Unique Niepowtarzalność możliwa jest teraz również przy przemysłowo produkowanych sufitach z płyt mineralnych. Unique to płyta mineralna wetfelt, niskoemisyjna, podlegająca w 100% recyklingowi. Płyta posiada kamienno-szarą fakturę o niejednolitej, pełnej niuansów kolorystycznych powierzchni. Naturalny design nada każdemu pomieszczeniu wyjątkowego charakteru.

27 27 Unique Unique płyty mineralne K.k./k.dł. 1 Długość Szerokość Grubość Faza Nr art. Szt./opak. α w /NRC Kat mm 312,5 mm 15 mm Biała ,65 / 0,70 D 1250 mm 312,5 mm 15 mm Surowa ,65 / 0,70 D Możliwa jest kombinacja płyt z białą i surową fazą. Unique S 1 system konstrukcji do bezpośredniego montażu Nr kat. Nazwa/wymiary/powierzchnia Szt./opak Profil Z wysokość: 21 mm, szerokość: 19 mm, długość: 3000 mm 25 szt Łącznik, długość: 150 mm wysokość: 20 mm, szerokość: 11 mm, cynkowane długość: 150 mm Łacenie drewniane Profil T wysokość: 12,5 mm, szerokość: 10 mm, długość: 307 mm 250 szt. 4 24* Profil L z przetłoczeniami usztywniającymi wysokość: 14 mm, szerokość: 10 mm, długość: 307 mm 200 szt Sprężyna przyścienna szerokość: 16 mm, długość: 110 mm, brązowana 6 62 Blacha zaciskowa format: 50 x 55 mm, ocynkowana 91 Śruba do drewna 5 x 25 mm, ocynkowana 500 szt. 7 50G Profil przyścienny wysokość: 24 mm, szerokość: 19 mm, długość: 3050 mm, strona widoczna: biała 40 szt. * Do każdego pomieszczenia wliczyć należy 4 szt. profilu L nr 24 (do montażu ostatniej płyty).

28 28 Niepowtarzalny design Unique Płyta Unique to wyjątkowy produkt o unikatowym wzorze i niezwykłej trwałości. Projektanci dokonując wyboru płyty Unique mają możliwość nadania pomieszczeniom indywidualnego, szczególnego charakteru. Subtelne odcienie kolorystyczne sprawiają, że każda płyta jest niepowtarzalna.

29 29 Unique Unique płyty mineralne K.k. 4 4 K.dł. 10 Długość Szerokość Grubość Faza Nr art. Szt./opak. α w /NRC Kat mm 312,5 mm 20 mm Biała ,65 / 0,70 D 1250 mm 312,5 mm 20 mm Surowa ,65 / 0,70 D Możliwa jest kombinacja płyt z białą i surową fazą. Unique Lifetime LED oświetlenie wbudowane Długość Szerokość Wysokość Stopień ochrony Moc Statecznik Nr art. Szt./opak. Kat mm 312,5 mm 105 mm IP W Sterownik LED D Barwa światła 4000 K, ściemnianie DALI wraz z zestawem mocującym (lampa możliwa tylko przy montażu podwieszanym) Łacenie drewniane 6 S 9a system konstrukcji Nr kat. Nazwa/wymiary/powierzchnia Szt./opak / 10 Wieszak długość: 110 mm, szerokość: 20 mm, ocynowany maksymalne obciążenie: 0,15 kn 2 70 Profil podwieszeniowy wysokość: 40 mm, szerokość: 40 mm, długość: 5000 mm ocynkowany 8 szt Łącznik wysokość: 4 mm, szerokość: 12,5 mm, długość: 100 mm, ocynowany 4 60 Klamra sprężynowa długość: 180 mm, ocynkowana 500 szt Blacha zaciskowa format: 50 x 55 mm 6 63 Profil schodkowy Z wysokość: 55 mm, szerokość: 19 mm, długość: 3000 mm, 4000 mm, ocynowany pozostałe długości na zamówienie 10 szt Łącznik, długość: 150 mm wysokość: 54 mm, szerokość: 20 mm, długość: 150 mm, cynkowane 8 24 Profil L z przetłoczeniami usztywniającymi wysokość: 14 mm, szerokość: 10 mm, długość: 307 mm, ocynowany 200 szt Śruba do drewna 5 x 25 mm, ocynkowana 500 szt G Profil przyścienny wysokość: 24 mm, szerokość: 19 mm, długość: 3050 mm, strona widoczna: biała 40 szt.

30 30 Accept no limits! OWAplan Akustyka, ochrona przeciwpożarowa i atrakcyjny wygląd w jednym systemie sufitowym: S 7 OWAplan. Do restauracji, holi, muzeów, galerii, szkół, galerii handlowych, hoteli lub mieszkań prywatnych. OWAplan świetnie sprawdza się we wszystkich rodzajach pomieszczeń. Wykończenie w kolorze białym, czarnym; możliwe są również inne opcje kolorystyczne. System OWAplan dostosowuje się do każdego projektu kolorystycznego i zapewnia przyjemną akustykę pomieszczenia. Delikatna struktura tynku nadaje sufitom wyrazistą elegancję. System posiada klasyfikację materiałową: niepalne według EN OWAplan tworzy także doskonałe połączenie z systemem Trapeze (strona 12) w tym przypadku jako okalający gzyms. OWAplan. Accept no limits!

31 31 OWAplan OWAplan płyty mineralne, tłoczone i igłowane K.k./k.dł. 3p OWA Długość Szerokość Grubość Nr art. Szt./opak. α w /NRC Kat. Warstwa tynku Allegro S (tynk w wiadrze, gotowy) Welon szklany 1200 mm 800 mm 20 mm * 0,60 / 0,65 B 2400 mm 1200 mm 20 mm * 0,60 / 0,65 B OWAplan płyty mineralne, bez tłoczeń i igłowania K.k./k.dł. 3p OWA Płyta podtynkowa Instrukcja użytkowania płyty podtynkowe montowane z przesunięciem płyt względem siebie płyty podtynkowe montujemy dłuższą krawędzią w kierunku padania światła naturalnego śruby (do suchej zabudowy) nr 2007 nie mogą wystawać nad powierzchnię płyt. łączenia płyt należy na całej długości skleić (klej nr 99 / 24 lub nr 2014) wszystkie spoiny płyt należy zeszlifować (użyć szlifierki, papieru ściernego 100). Uwaga: szlifować lekko i równomiernie tak by nie powstały nierówności na powierzchni. Szlifowanie powinna wykonywać ta sama firma, która kładzie system natynkowy. Więcej informacji i szczegóły dotyczące montażu systemu zawiera Instrukcja montażu OWAplan, druk nr 1031 i druk nr 1021 OWAplan. Szkolenia Oferujemy szkolenia z zakresu OWAplan dotyczące montażu systemu podtynkowego jak i zastosowania systemu tynku akustycznego. Aby uzyskać informacje na ten temat, prosimy skontaktować się z działem OWAconsult Długość Szerokość Grubość Nr art. Szt./opak. α w /NRC Kat mm 800 mm 20 mm * 0,10 / 0,10 D 2400 mm 1200 mm 20 mm * 0,10 / 0,10 D Płyty przeznaczone do żagli sufitowych * Na jednej palecie S 7 OWAplan system konstrukcji K.k./k.dł. 3p OWA Długość Szerokość x wysokość Grubość Nr art. Szt./opak. α w /NRC Kat mm 300 x 100 mm 20 mm luzem 0,60 / 0,65 B Nr kat. Nazwa/wymiary/powierzchnia Szt./opak * 1 Wieszak noniuszowy część dolna do profilu CD 60 x 27 mm, długość: 130 mm, maksymalne obciążenie: 0,40 kn, ocynkowany 76 Spinka zabezpieczająca do wieszaka noniuszowego, długość: ok. 70 mm, grubość: 3 mm, ocynkowana 2002 Regulowany wieszak bezpośredni, zakres regulacji: mm, ocynkowany, z 2 kołkami zabezpieczającymi Profil CD 60 x 27 mm, długość: 4000 mm, ruszt nośny, odstęp osi 1000 mm 12 szt Profil CD 60 x 27 mm, długość: 4000 mm, ruszt do płyt, odstęp osi 400 mm 12 szt Łącznik krzyżowy, wysokość: 40 mm, szerokość: 60 mm, głębokość: 45 mm, ocynkowany Łącznik podłużny, wysokość: 25 mm, szerokość: 60 mm, długość: 80 mm, ocynkowany 6 51 / 22 Profil przyścienny, wysokość: 50 mm, szerokość: 22 mm, grubość: 0,7 mm, długość: 3000 mm, strona widoczna: biała 10 szt Śruby do suchej zabudowy 1000 szt Śruba do nr 51 / 22 pakowane pojedynczo Standardowy klej do płyt, masa szpachlowa, szara, opakowanie à 310 ml 12 szt / 24 Klej do płyt, pojemnik 310 ml, tylko w przypadku wymogów przeciwpożarowych i do płyt łamanych 12 szt / 4 Klapa rewizyjna Comfort do sufitów OWAplan 340 x 340 mm (wymiar zewnętrzny) uwaga: konieczne dodatkowe podwieszenie (patrz instrukcja montażu klap rewizyjnych Comfort OWAplan) pakowane pojedynczo 8031 / 5 Klapa rewizyjna Comfort do sufitów OWAplan 540 x 540 mm (wymiar zewnętrzny) uwaga: konieczne dodatkowe podwieszenie (patrz instrukcja montażu klap rewizyjnych Comfort OWAplan) pakowane pojedynczo 8069 / 6 Rama montażowa do OWAplan składająca się z 2 części, długość: 340 mm pakowane pojedynczo 4437 Taśma izolacyjna 12 x 1,5 mm (w przypadku wymogów przeciwpożarowych) rolka 25 m Zalecenia dotyczące materiałów: aby zapewnić zachowanie podanych właściwości systemu, należy stosować materiały wymienione w katalogu. W przeciwnym wypadku gwarancja na system przestaje obowiązywać. * 1 Przedłużenie nr 16/... patrz lista akcesoriów strona 71

32 32 Akustyka inspirowana naturą Bamboo Trend natury w architekturze jest coraz silniejszy. Bamboo nadaje sufitowi naturalny wygląd oraz zapewnia odpowiednią akustykę pomieszczenia dzięki płytom sufitowym w prostych, ciepłych odcieniach drewna.

33 33 Bamboo Bamboo hell płyty mineralne 10c 4c Długość Szerokość Grubość Nr art. Szt./opak. α w /NRC Kat. Sternbild 600 mm 600 mm 20 mm ,70 / 0,65 D Sternbild 625 mm 625 mm 20 mm ,70 / 0,65 D Bamboo hell Sternbild Bamboo dunkel Regelmäßig gelocht Bamboo dunkel płyty mineralne 10c 4c Długość Szerokość Grubość Nr art. Szt./opak. α w /NRC Kat. Regelmäßig gelocht 600 mm 600 mm 20 mm ,55 / 0,60 D Regelmäßig gelocht 625 mm 625 mm 20 mm ,55 / 0,60 D Luminosonic LED oświetlenie wbudowane Długość Szerokość Wysokość Stopień ochrony Moc Statecznik Nr art. Szt./opak. Kat. 625 mm 625 mm 15 mm IP W Sterownik LED A Barwa światła 4000 K, ściemnianie DALI, patrz strona 65 S 19 Teccor system konstrukcji Nr kat. Nazwa/wymiary/powierzchnia Szt./opak / 30 / 2 Wieszak z podwójną sprężyną dociskową średnica: 4 mm, maksymalne obciążenie: 0,25 KN maks. rozpiętość: 270 mm; drut musi wystawać co najmniej 15 mm nad sprężyną 2 45 Profil nośny, wysokość: 38 mm, szerokość: 24 mm długość: 3700 mm, strona widoczna: biała długość: 3750 mm, strona widoczna: biała 3 46 Profil poprzeczny, wysokość: 32 mm, szerokość: 24 mm długość: 600 mm, strona widoczna: biała długość: 625 mm, strona widoczna: biała 4 47 Profil poprzeczny, wysokość: 32 mm, szerokość: 24 mm długość: 1200 mm, strona widoczna: biała długość: 1250 mm, strona widoczna: biała 5 50 / 19 Profil przyścienny schodkowy, wysokość: 38 mm, szerokość całkowita: 30 mm, szerokość widoczna: 15 mm, długość: 3050 mm strona widoczna: Bamboo hell strona widoczna: Bamboo dunkel Sprężyna dociskowa do nr 45, 46, 47; antykorozyjna 500 szt. 25 szt. 25 szt. 75 szt. 75 szt. 50 szt. 50 szt. 15 szt. 15 szt.

34 34 Natura w nowych projektach wnętrz Bamboo Chcemy przybliżyć w nowej formie wyjątkową atmosferę azjatyckich kultur mieszkalnych i połączyć ją ze współczesnymi wymaganiami dotyczącymi akustyki oraz ochrony przeciwpożarowej. Bamboo to elegancki kontrpartner dla drewnianych podłóg, ale doskonale prezentuje się również solo jako sufit akustyczny w biurach, holach, stołówkach, korytarzach itd. Zainspirowani niepowtarzalną azjatycką kulturą mieszkalną, skorzystaliśmy z niej, nadaliśmy jej nową formę, uwzględniając jednocześnie współczesne wymagania akustyki i ochrony ogniowej.

35 35 Bamboo Bamboo hell płyty mineralne K.k./k.dł. Długość Szerokość Grubość Nr art. Szt./opak. α w /NRC Kat. Sternbild 600 mm 600 mm 15 mm ,70 / 0,65 D Sternbild 625 mm 625 mm 15 mm ,70 / 0,65 D Schlicht 600 mm 600 mm 15 mm ,15 / 0,15 D Schlicht 625 mm 625 mm 15 mm ,15 / 0,15 D 3 Bamboo hell Sternbild Dostępne również w wersji Schlicht Bamboo dunkel Regelmäßig gelocht Dostępne również w wersji Schlicht Bamboo dunkel płyty mineralne K.k./k.dł. Długość Szerokość Grubość Nr art. Szt./opak. α w /NRC Kat. Regelmäßig gelocht 600 mm 600 mm 15 mm ,55 / 0,60 D Regelmäßig gelocht 625 mm 625 mm 15 mm ,55 / 0,60 D Schlicht 600 mm 600 mm 15 mm ,15 / 0,15 D Schlicht 625 mm 625 mm 15 mm ,15 / 0,15 D 3 Luminosonic LED oświetlenie wbudowane Długość Szerokość Wysokość Stopień ochrony Moc Statecznik Nr art. Szt./opak. Kat. 625 mm 625 mm 15 mm IP W Sterownik LED A Barwa światła 4000 K, ściemnianie DALI, patrz strona 65 S 3 system konstrukcji Nr kat. Nazwa/wymiary/powierzchnia Szt./opak / 30 / 2 Wieszak z podwójną sprężyną dociskową średnica: 4 mm, maksymalne obciążenie: 0,25 KN maks. rozpiętość: 270 mm; drut musi wystawać co najmniej 15 mm nad sprężyną 2 45 Profil nośny, wysokość: 38 mm, szerokość: 24 mm długość: 3700 mm, strona widoczna: Bamboo hell długość: 3700 mm, strona widoczna: Bamboo dunkel długość: 3750 mm, strona widoczna: Bamboo hell długość: 3750 mm, strona widoczna: Bamboo dunkel 3 46 Profil poprzeczny, wysokość: 32 mm, szerokość: 24 mm długość: 600 mm, strona widoczna: Bamboo hell długość: 600 mm, strona widoczna: Bamboo dunkel długość: 625 mm, strona widoczna: Bamboo hell długość: 625 mm, strona widoczna: Bamboo dunkel 4 47 Profil poprzeczny, wysokość: 32 mm, szerokość: 24 mm długość: 1200 mm, strona widoczna: Bamboo hell długość: 1200 mm, strona widoczna: Bamboo dunkel długość: 1250 mm, strona widoczna: Bamboo hell długość: 1250 mm, strona widoczna: Bamboo dunkel 5 50G Profil przyścienny wysokość: 24 mm, szerokość: 19 mm, długość: 3050 mm strona widoczna: Bamboo hell strona widoczna: Bamboo dunkel Numery: 45, 46, 47 oraz 51 / 24G na życzenie dostępne również w kolorze czarnym. 25 szt. 25 szt. 25 szt. 25 szt. 75 szt. 75 szt. 75 szt. 75 szt. 50 szt. 50 szt. 50 szt. 50 szt. 40 szt. 40 szt.

36 36 Ascetyczny design bogata akustyka Opus Beton tradycyjny jest materiałem twardym akustycznie. Płyta sufitowa Opus to kreacja własna zespołu projektantów OWAconsult. Celem było stworzenie płyty o fakturze nowoczesnego betonu nieotynkowanego, przyjaznej pod względem akustycznym. Płyty sufitowe w systemie z konstrukcją krytą, z fugą cienia, tworzą elegancką, monolityczną powierzchnię o doskonałych właściwościach akustycznych, łudząco przypominającą beton.

37 37 Opus Opus płyty mineralne 10c 4c Długość Szerokość Grubość Nr art. Szt./opak. α w /NRC Kat. 600 mm 600 mm 20 mm ,70 / 0,65 D 625 mm 625 mm 20 mm ,70 / 0,65 D 1200 mm 600 mm 20 mm ,70 / 0,65 D 1200 mm 625 mm 20 mm ,70 / 0,65 D Opus Luminosonic LED oświetlenie wbudowane Długość Szerokość Wysokość Stopień ochrony Moc Statecznik Nr art. Szt./opak. Kat. 625 mm 625 mm 15 mm IP W Sterownik LED A Barwa światła 4000 K, ściemnianie DALI, patrz strona 65 S 19 Teccor system konstrukcji Nr kat. Nazwa/wymiary/powierzchnia Szt./opak / 30 / 2 Wieszak z podwójną sprężyną dociskową średnica: 4 mm, maksymalne obciążenie: 0,25 KN maks. rozpiętość: 270 mm, drut musi wystawać co najmniej 15 mm nad sprężyną 2 45 Profil nośny wysokość: 38 mm, szerokość: 24 mm, strona widoczna: biała długość: 3700 mm długość: 3750 mm 3 46 Profil poprzeczny wysokość: 32 mm, szerokość: 24 mm, strona widoczna: biała długość: 600 mm długość: 625 mm 4 47 Profil poprzeczny wysokość: 32 mm, szerokość: 24 mm, strona widoczna: biała długość: 1200 mm długość: 1250 mm 25 szt. 25 szt. 75 szt. 75 szt. 50 szt. 50 szt / 19 Profil przyścienny schodkowy wysokość: 38 mm, szerokość całkowita: 30 mm, szerokość widoczna: 15 mm, długość: 3050 mm, strona widoczna: biała 15 szt Sprężyna dociskowa do nr 45, 46, 47; antykorozyjna 500 szt.

38 38 Płyta sufitowa z indywidualnym nadrukiem Creaprint Pod tą nazwą dostarczamy zadrukowane płyty sufitowe z motywami według Państwa wskazówek i pomysłów. Nadrukować można np. logotypy, teksty, motywy obrazów, oznaczenia, symbole, piktogramy. Również najróżniejsze elementy ozdobne. Sufity z motywami mogą zawierać informacje lub po prostu dobrze wyglądać. Możliwości wykonania są różne od pojedynczo zadrukowanych płyt po wielkopowierzchniowe projekty sufitów.

39 39 Creaprint Creaprint Sternbild płyty mineralne indywidualne motywy i kolory według palety RAL/NCS K.k./k.dł. 3 Długość Szerokość Grubość Nr art. α w /NRC Kat. 600 mm 600 mm 15 mm Na zamówienie 0,70 / 0,65 D 625 mm 625 mm 15 mm Na zamówienie 0,70 / 0,65 D Gwiaździste niebo Galaktyczny błękit Galaktyczna czerń Creaprint Sternbild płyty mineralne pochmurne niebo motyw tworzy 9 płyt K.k./k.dł. 3 Długość Szerokość Grubość Nr art. α w /NRC Kat. 600 mm 600 mm 15 mm ,70 / 0,65 D 625 mm 625 mm 15 mm ,70 / 0,65 D Pochmurne niebo Koszt obróbki danych: jednorazowo 38,00 za motyw netto. Koszty przygotowania lub edycji danych w zależności od nakładu czasu Oprócz przedstawionych tutaj motywów, płyty Creaprint nadrukowane mogą być również indywidualnymi motywami lub kolorami zbliżonymi do palety RAL. Więcej informacji zawiera broszura nr S 15 cliq system konstrukcji Nr kat. Nazwa/wymiary/powierzchnia Szt./opak / 30 / 2 Wieszak z podwójną sprężyną dociskową średnica: 4 mm, maksymalne obciążenie: 0,25 KN maks. rozpiętość: 270 mm; drut musi wystawać co najmniej 15 mm nad sprężyną 2 cliq-15-mr Profil nośny wysokość: 38 mm, szerokość: 15 mm, strona widoczna: biała długość: 3000 mm długość: 3125 mm 3 cliq-15-ct Profil poprzeczny krótki wysokość: 38 mm, szerokość: 15 mm, strona widoczna: biała długość: 600 mm długość: 625 mm 4 cliq-15-ct Profil poprzeczny długi wysokość: 38 mm, szerokość:15 mm, strona widoczna: biała długość: 1200 mm długość: 1250 mm Dostępny również w systemie S 3/S 3 cliq (profil 24 mm) 20 szt. 20 szt. 60 szt. 60 szt. 60 szt. 60 szt. 5 50G Profil przyścienny wysokość: 24 mm, szerokość: 19 mm, długość: 3050 mm strona widoczna: biała 40 szt.

40 40 Jednorodne struktury wysokie wartości absorpcji OWAstripe Płyty OWAstripe tworzą horyzonty, zmieniają charakter pomieszczeń i tworzą struktury do montażu lamp, tryskaczy lub głośników. Trzy różne podłużne formaty płyt z delikatną, białą, oklejoną welonem szklanym powierzchnią, można ze sobą łączyć w dowolny sposób. Umożliwiają one wyraźne przyporządkowanie elementów technicznych a tym samym zapewniają spokojną, harmonijną stylistykę. Przynależne instalacje elektryczne można łatwo połączyć w wiązki i odpowiednio szybko ułożyć. Ale to nie wszystko: dzięki wartości absorpcji α w /NRC = 0,70 płyty OWAstripe ustalają również standardy akustyczne. Podłużne listwy oświetleniowe OWAstripe LED idealnie uzupełniają ten system. System OWAlumino (strona 65) rozszerza możliwości łączenia elementów.

41 41 OWAstripe OWAstripe płyty mineralne K.k./k.dł. 15b Długość Szerokość Grubość Nr art. Szt./opak. α w /NRC Kat mm 150 mm 20 mm ,70 D 1200 mm 300 mm 20 mm ,70 D 1200 mm 600 mm 20 mm ,70 D OWAstripe LED oświetlenie wbudowane Długość Szerokość Wysokość Stopień ochrony Moc Statecznik Nr art. Szt./opak. Kat mm 300 mm 85 mm IP W Sterownik LED D Barwa światła 4000 K, ściemnianie DALI OWAstripe system konstrukcji, częściowo kryty Nr kat. Nazwa/wymiary/powierzchnia Szt./opak / 44 Wieszak długość: 110 mm, szerokość: 20 mm, ocynkowany maksymalne obciążenie: 0,25 kn, w zestawie blacha zabezpieczająca Profil nośny, nacinany co 600 mm, bez perforacji wysokość: 38 mm, szerokość: 14,3 mm, długość: 3000 mm strona zewnętrzna: biała, fuga cienia: biała 20 szt Profil L wysokość: 14 mm, szerokość: 10 mm długość: 295 mm długość: 595 mm 200 szt. 200 szt Sprężyna dociskowa szerokość: 16 mm, długość: 110 mm, brązowana 5 43 Element dystansowy do rastra 150 mm: długość: 175,5 mm do rastra 300 mm: długość: 325,5 mm do rastra 600 mm: długość: 625,5 mm 50 szt. 50 szt. 50G Profil przyścienny wysokość: 24 mm, szerokość: 19 mm, długość: 3050 mm strona widoczna: biała 40 szt. 50 / 15G Profil przyścienny schodkowy wysokość: 33 mm, szerokość widoczna: 15 mm, szerokość całkowita: 30 mm, długość: 3050 mm strona widoczna: biała 35 szt.

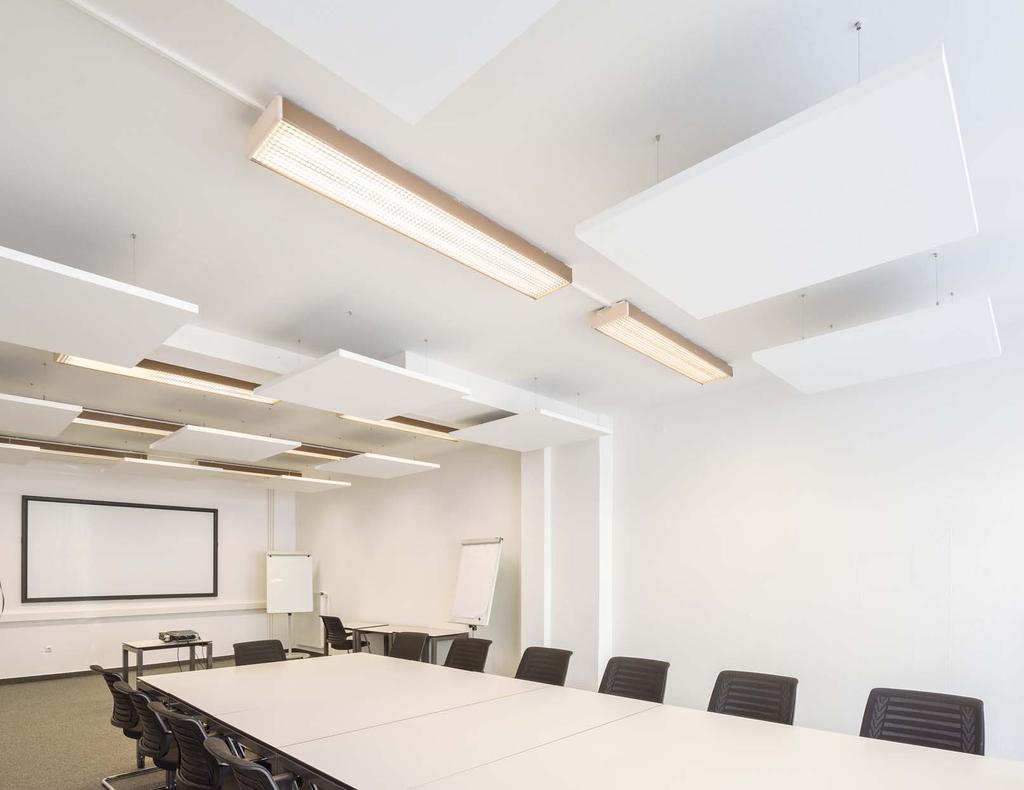

42 42 Akustyczny monolit Canto Żagiel sufitowy Canto bazujący na akustycznej płycie mineralnej Sinfonia (wartość absorpcji dźwięku aw = 0,85). Homogeniczna faktura i duży format 1024 x 1024 mm pozwalają tworzyć optycznie ciekawe rozwiązania akustyczne jako pojedyncze elementy/wyspy w subtelnie wydzielonych strefach konferencyjnych lub jako formacje żagli pozwalające uzyskać efekt harmonii na powierzchni sufitu.

43 43 Canto Canto Długość Szerokość Grubość Strona widoczna α w /NRC Nr art. Kat mm 1024 mm 40 mm Pokryta welonem szklanym, biała 0,80 / 0, B Zestaw montażowy (4 linki stalowe, dł mm, napinacz linki z hakiem zabezpieczającym, mocowanie do sufitu - śruby M6) Wzór płyty: Sinfonia Patrz broszura nr 1964 Żagle sufitowe Mocowanie linki stalowej Linka Ø 1 mm Uchwyt linki stalowej Hak/ karabinczyk

44 44 Prosta droga do optymalizacji akustyki Curve Żagle sufitowe Curve 1 (wypukłe) i Curve 2 (wklęsłe) wykonane są z wełny szklanej i stąd charakteryzują się bardzo niewielką wagą. Krawędzie obu wariantów są wykończone na biało, dzięki czemu żagle można podwieszać pojedynczo lub w grupach. Żagle wyróżnia istotny atut akustyczny: Curve to absorber klasy A: (wartość absorpcji dźwięku αw = 1,00). Wymiar 1200 x 1100 mm tworzy zbliżone do kwadratów moduły, które można powlec tkaniną w wybranym kolorze.

45 45 Curve Curve 1 Długość Szerokość Grubość Strona widoczna α w /NRC Nr art. Kat. Curve mm 1100 mm 40 mm Pokryta welonem szklanym, biała 1,00 / 0, D 1200 mm 1100 mm 40 mm Pokryta tkaniną 1,00 / 0,95 Zależnie od koloru D Curve 2 Długość Szerokość Grubość Strona widoczna α w /NRC Nr art. Kat. Curve mm 910 mm 40 mm Pokryta welonem szklanym, biała 1,00 / 0, D 1100 mm 910 mm 40 mm Pokryta tkaniną 1,00 / 0,95 Zależnie od koloru D Pakowanie wszystkich żagli: 1 szt..w opakowaniu W przypadku żagli, pokrywanych tkaniną w kolorze, dla zamówień w ilościach mniejszych niż 35 sztuk doliczana jest dopłata w wysokości 350,00, nr. art Dostępne kolory tkanin do wykończenia żagli - patrz broszura nr 1964 Żagle sufitowe. Zestaw montażowy dla montażu sufitowego Nazwa/wymiary Nr art. Zestaw montażowy zawiera: 4: linki stalowe dł mm, napinacz linki z hakiem zabezpieczającym, mocowanie do sufitu śruby M Do każdego zamawianego żagla należy dodatkowo zamówić jeden zestaw montażowy. W cenie żagla zawarta jest również cena za zestaw montażowy. Zestaw montażowy dla montażu ściennego Nazwa/wymiary Nr art. Montaż ścienny 4-pak, Zestaw zawiera 4 szt. uchwytów ściennych Do każdego absorbera ściennego należy osobno zamówić zestaw montażowy. Cena zestawu montażowego zawarta już w cenie absorbera. Mocowanie linki stalowej Mocowanie linki stalowej Oczko Oczko

46 46 Ekskluzywna geometria Selecta Nasze żagle sufitowe Selecta to połączenie świadomości formy i estetyki z doskonałą akustyką. Ekskluzywna seria lekkich absorberów klasy A z włókna szklanego (wartość absorpcji dźwięku αw = 1,00). W programie oferujemy pięć podstawowych formatów, które można ze sobą łączyć, tworząc ciekawe rozwiązania designerskie. Żagle sufitowe pokryte welonem szklanym, dostępne w różnych formatach, montowane są przy pomocy linek i elementów mocujących. Dostępne żagle umożliwiają szereg możliwości aranżacyjnych.

47 47 Selecta Selecta Długość Szerokość Grubość Strona widoczna α w /NRC Nr art. Kat. Selecta one 1200 mm 1200 mm 40 mm Pokryta welonem szklanym, biała 1,00 / 0, D Selecta concav 1200 mm 1200 mm 40 mm Pokryta welonem szklanym, biała 1,00 / 0, D Selecta convex 1200 mm 1200 mm 40 mm Pokryta welonem szklanym, biała 1,00 / 0, D Selecta plus 1800 mm 1200 mm 40 mm Pokryta welonem szklanym, biała 1,00 / 0, D Selecta grande 2400 mm 1200 mm 40 mm Pokryta welonem szklanym, biała 1,00 / 0, D Selecta loop Średnica 1200 mm 40 mm Pokryta welonem szklanym, biała 1,00 / 0, D Opakowanie w przypadku wszystkich typów żagli zawiera: 1 szt. w paczce Patrz broszura nr 1964 żagle sufitowe Zestaw montażowy dla montażu sufitowego Concav Nazwa/wymiary Nr art. Selecta one, concav, convex, Zestaw montażowy zawiera: 4 linki stalowe, dł mm, napinacz linki z hakiem zabezpieczającym, mocowanie do sufitu śruby M plus Selecta grande Zestaw montażowy zawiera: 6 6 linek stalowych, dł mm, napinacz linki z hakiem zabezpieczającym, mocowanie do sufitu śruby M Selecta loop Zestaw montażowy zawiera: 3 linki stalowe, dł mm, napinacz linki z hakiem zabezpieczającym, mocowanie do sufitu śruby M Do każdego zamawianego żagla należy dodatkowo zamówić jeden zestaw montażowy. W cenie żagla zawarta jest również cena za zestaw montażowy. Convex Zestaw montażowy dla montażu ściennego Nazwa/wymiary Nr art. Montaż ścienny 4-pak Zestaw zawiera 4 szt. uchwytów ściennych (do Selecta one lub plus) Montaż ścienny 6-pak Zestaw zawiera 6 szt. uchwytów ściennych (do Selecta grande lub do 2 sztuk Selecta loop) Do każdego absorbera ściennego należy osobno zamówić zestaw montażowy. Cena zestawu montażowego zawarta już w cenie absorbera. Selecta one Selecta plus Selecta grande Selecta loop

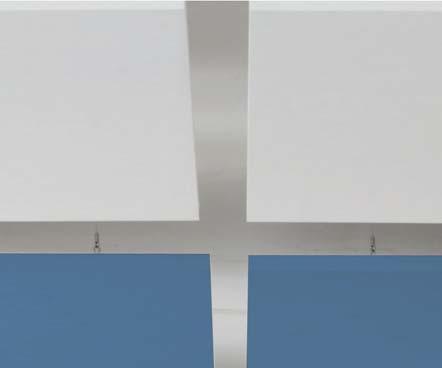

48 48 Sufit nabiera kolorów Selecta Na szeroki wybór kształtów wskazuje już sama nazwa serii Selecta. Kwadratowa Selecta one, prostokątne Selecta plus i Selecta Grande lub okrągła Selecta loop bogactwo wariantów, które jest w stanie zaspokoić nawet najbardziej wymagających Klientów, oferując indywidualne, projektowe rozwiązania akustyczne do niemal wszystkich konstrukcji. Ta ekskluzywna kolekcja doskonale nadaje się nawet do pomieszczeń o niespotykanych formach geometrycznych. Pięć różnych wariantów wykonano z lekkiej wełny szklanej i powleczono tkaninami (w różnych wersjach kolorystycznych).. Rezultat: niska waga przy zachowaniu bardzo dobrych właściwości absorbujących.

49 49 Selecta Selecta Długość Szerokość Grubość Strona widoczna α w /NRC Nr art. Kat. Selecta one 1200 mm 1200 mm 40 mm Pokryta tkaniną 1,00 / 0,95 Na zamówienie D Selecta plus 1800 mm 1200 mm 40 mm Pokryta tkaniną 1,00 / 0,95 Na zamówienie D Selecta grande 2400 mm 1200 mm 40 mm Pokryta tkaniną 1,00 / 0,95 Na zamówienie D Selecta loop Średnica 1200 mm 40 mm Pokryta tkaniną 1,00 / 0,95 Na zamówienie D Opakowanie w przypadku wszystkich typów żagli zawiera: 1 szt. w paczce Dopłata za zamówienia poniżej minimalnej ilości 35 szt (350,00 ), nr art Patrz broszura nr 1964 Żagle sufitowe Pozostałe kolory patrz strona 56 i 57. Zestaw montażowy dla montażu sufitowego Nazwa/wymiary Nr art. Selecta one Selecta plus Zestaw montażowy zawiera: 4 linki stalowe, dł mm, napinacz linki z hakiem zabezpieczającym, mocowanie do sufitu śruby M Selecta grande Zestaw montażowy zawiera: 6 linek stalowych, dł mm, napinacz linki z hakiem zabezpieczającym, mocowanie do sufitu śruby M Selecta loop Zestaw montażowy zawiera: 3 linki stalowe, dł mm, napinacz linki z hakiem zabezpieczającym, mocowanie do sufitu śruby M Do każdego zamawianego żagla należy dodatkowo zamówić jeden zestaw montażowy. W cenie żagla zawarta jest również cena za zestaw montażowy. Zestaw montażowy dla montażu ściennego Nazwa/wymiary Nr art. Montaż ścienny 4-pak Zestaw zawiera 4 szt. uchwytów ściennych (do Selecta one lub plus) Montaż ścienny 6-pak Zestaw zawiera 6 szt. uchwytów ściennych (do Selecta grande lub do 2 sztuk Selecta loop) Do każdego absorbera ściennego należy osobno zamówić zestaw montażowy. Cena zestawu montażowego zawarta już w cenie absorbera. Selecta one Selecta plus Selecta grande Selecta loop

50 50 Akustyka i wzornictwo w kolorze. Różnorodność form, swoboda aranżacji. Lamele FreeStyle podwieszenie na linkach Freestyle łączy kreatywność, nowatorstwo i odwagę w wyborze oryginalnych, nieszablonowych form z wyczuciem dobrego smaku i stylu. Lamele FreeStyle dostępne w różnych kolorach i formatach umożliwiają realizację ciekawych projektów aranżacji wnętrz. Dzięki regulowanemu podwieszenie na linkach stalowych żagle swobodnie zwisają z sufitu, podwieszane na wąskiej krawędzi żagli, nadając pomieszczeniu niepowtarzalny, wyjątkowy charakter.

51 51 Lamele FreeStyle Lamele FreeStyle K.k./k.dł. 3 podwieszenie na linkach Długość Wysokość Grubość Nr art. Tkanina w kolorze Szt./opak. α w /NRC Kat. FreeStyle S Kolory patrz strona 56 i 57. FreeStyle M FreeStyle L 1200 mm 200 mm 40 mm Na zamówienie Pokryta tkaniną 6 0,60 / 0,70 D 1200 mm 200 mm 40 mm Pokryta welonem szklanym, biała 6 0,60 / 0,70 D 1200 mm 400 mm 40 mm Na zamówienie Pokryta tkaniną 3 0,60 / 0,70 D 1200 mm 400 mm 40 mm Pokryta welonem szklanym, biała 3 0,60 / 0,70 D 1200 mm 600 mm 40 mm Na zamówienie Pokryta tkaniną 2 0,60 / 0,70 D 1200 mm 600 mm 40 mm Pokryta welonem szklanym, biała 2 0,60 / 0,70 D Więcej informacji-broszura nr 1588 FreeStyle Zestaw montażowy Nazwa/wymiary Wieszak spiralny z oczkiem, haczyk z zabezpieczeniem przed wypięciem, linka stalowa, długość 1500 mm, sufitowy element mocujący M6, zestaw 2-częściowy Do każdego lamela należy osobno zamówić zestaw montażowy. Nr art

52 52 Akustyka, wzornictwo, różnorodność kształtów i kolorów Lamele FreeStyle z systemem S 3 Freestyle łączy kreatywność z gotowością do podążania nowymi ścieżkami, potrzebę nadawania własnych akcentów z dbałością o design. Możliwości konfiguracji są niemal niewyczerpane. Niezależnie od kształtu poziome lub pionowe. Dzięki regulacji zawieszenia lamele FreeStyle swobodnie zwisają z sufitu, podtrzymywane na cienkich linkach, nadając obszarowi sufitu, a tym samym całemu pomieszczeniu, niepowtarzalny, wyjątkowy charakter.

53 53 Lamele FreeStyle z systemem S 3 Kolory patrz strona 56 i 57. Lamele FreeStyle K.k./k.dł. 3 Długość Wysokość Grubość Nr art. Tkanina w kolorze Szt./opak. α w /NRC Kat. FreeStyle S 1200 mm 200 mm 40 mm Na zamówienie Pokryta tkaniną 6 0,60 / 0,70 D 1200 mm 200 mm 40 mm Pokryta welonem szklanym, biała 6 0,60 / 0,70 D FreeStyle M 1200 mm 400 mm 40 mm Na zamówienie Pokryta tkaniną 3 0,60 / 0,70 D 1200 mm 400 mm 40 mm Pokryta welonem szklanym, biała 3 0,60 / 0,70 D FreeStyle L 1200 mm 600 mm 40 mm Na zamówienie Pokryta tkaniną 2 0,60 / 0,70 D 1200 mm 600 mm 40 mm Pokryta welonem szklanym, biała 2 0,60 / 0,70 D Więcej informacji-broszura nr 1588 FreeStyle Akcesoria montażowe z systemem S 3 Nr kat. Nazwa/wymiary/powierzchnia Nr art. Szt./opak /.../ 2 Wieszak z podwójną sprężyną dociskową średnica: 4 mm, maksymalne obciążenie: 0,25 KN maks. rozpiętość: 270 mm; drut musi wystawać co najmniej 15 mm nad sprężyną 2 45 Profil nośny, wysokość: 38 mm, szerokość: 24 mm długość: 3750 mm, strona widoczna: biała 25 szt Profil poprzeczny, wysokość: 32 mm, szerokość: 24 mm długość: 625 mm, strona widoczna: biała 75 szt. 4/5 Zestaw montażowy do systemu S 3 składający się z 2 szt. klipsów podwieszeniowych z hakiem i 2 sztuk wieszaków spiralnych szt. Do każdego lamela należy osobno zamówić zestaw montażowy

54 54 Swoboda w aranżacji Absorbery ścienne FreeStyle Nieskończone spektrum aranżacyjne bardzo dobra akustyka: dzięki absorberom ściennym FreeStyle OWA możliwe jest tworzenie niepowtarzalnych, indywidualnie zaaranżowanych wnętrz. Dowolną ścianę każdego pomieszczenia, niezależnie od jej rozmiaru i kształtu, możemy zmienić w powierzchnię 3D i stworzyć w ten sposób ruchome obrazy! Starannie dopasowane, zarówno pod względem kolorystycznym, jak i geometrycznym, elementy kolekcji FreeStyle zapewniają możliwość tworzenia niepowtarzalnych projektów. Oprócz funkcji dekoracyjnej elementy FreeStyle pełnią również, dzięki doskonałym właściwościom absorpcji dźwięku, funkcje akustyczne. Absorbery pochłaniają hałas i szumy w 90 %. Świetnie sprawdzają się w takich pomieszczeniach jak restauracje, czy biura wielkopowierzchniowe, gdzie skutecznie obniżają poziom hałasu.

55 55 Absorbery ścienne FreeStyle Nr czerwony Nr jasnobeżowy Nr ciemnobrązowy Nr brązowy Pozostałe kolory patrz strona 56 i 57. Absorbery ścienne FreeStyle FreeStyle TR FreeStyle TL FreeStyle R FreeStyle Q FreeStyle QS Typ Długość Szerokość Grubość Nr art. Kolor tkaniny Szt./opak. α w /NRC Kat. Trapezy prawe Trapezy lewe Więcej informacji-broszura nr 1588 FreeStyle 1200 mm 400 / 200 mm 40 / 20 mm Nr czerwony 4 0,90 / 0,85 D 1200 mm 400 / 200 mm 40 / 20 mm Nr ciemnobrązowy 4 0,90 / 0,85 D 1200 mm 400 / 200 mm 40 / 20 mm Nr jasnobeżowy 4 0,90 / 0,85 D 1200 mm 400 / 200 mm 40 / 20 mm Nr brązowy 4 0,90 / 0,85 D 1200 mm 400 / 200 mm 40 / 20 mm Nr czerwony 4 0,90 / 0,85 D 1200 mm 400 / 200 mm 40 / 20 mm Nr ciemnobrązowy 4 0,90 / 0,85 D 1200 mm 400 / 200 mm 40 / 20 mm Nr jasnobeżowy 4 0,90 / 0,85 D 1200 mm 400 / 200 mm 40 / 20 mm Nr brązowy 4 0,90 / 0,85 D 1200 mm 600 mm 40 mm Nr czerwony 2 0,90 / 0,85 D 1200 mm 600 mm 40 mm Nr ciemnobrązowy 2 0,90 / 0,85 D 1200 mm 600 mm 40 mm Nr jasnobeżowy 2 0,90 / 0,85 D 1200 mm 600 mm 40 mm Nr brązowy 2 0,90 / 0,85 D 1200 mm 1200 mm 40 mm Nr czerwony 1 0,90 / 0,85 D 1200 mm 1200 mm 40 mm Nr ciemnobrązowy 1 0,90 / 0,85 D 1200 mm 1200 mm 40 mm Nr jasnobeżowy 1 0,90 / 0,85 D 1200 mm 1200 mm 40 mm Nr brązowy 1 0,90 / 0,85 D 600 mm 600 mm 40 / 20 mm Nr czerwony 8 0,90 / 0,85 D 600 mm 600 mm 40 / 20 mm Nr ciemnobrązowy 8 0,90 / 0,85 D 600 mm 600 mm 40 / 20 mm Nr jasnobeżowy 8 0,90 / 0,85 D 600 mm 600 mm 40 / 20 mm Nr brązowy 8 0,90 / 0,85 D Zestaw montażowy FreeStyle Q Nazwa/wymiary Nr art. 4-częściowy zestaw do montażu ściennego do FreeStyle Q i R, zestaw zawiera 4 szt. zaczepów ściennych częściowy zestaw do montażu ściennego do FreeStyle TR, TL i QS, zestaw zawiera 2 szt. zaczepów ściennych 60 x 52 x 15 mm i 2 szt. zaczepów ściennych 88 x 52 x 35 mm Do każdego absorbera ściennego należy osobno zamówić zestaw montażowy. Cena zestawu montażowego zawarta już w cenie absorbera. FreeStyle R FreeStyle QS FreeStyle TR FreeStyle TL

56 56 Wzory materiałów do żagli sufitowych Curve Selecta FreeStyle Ciemnoczerwony Czerwony Pomarańczowy Ciemnobrązowy Czarny Ciemnoszary Żółty Szarozielony Jasnoszary Biały Jasnobeżowy Jasnobrązowy Brązowy melanż Szary Pomarańczowy melanż Ciemny turkusowy Zielony melanż Niebieski

57 57 Wzory materiałów do żagli sufitowych Curve Selecta FreeStyle Niebieski ciemny Fioletowy Szary kamienny Oliwkowozielony Jasnoniebieski Zielony miętowy Ciemnozielony Szaroniebieski Jasnożółty Dane techniczne Jakość materiału Rodzaj tkaniny 100% poliester, przędza FR ATY Panama Waga 290 g/m 2 Szerokość 1500 mm (+/- 50 mm)

58 58 Akustyka i estetyka Wallboard Dobre warunki akustyczne wpływają na jakość naszego życia, przyjemną atmosferę pracy oraz ułatwiają komunikację. Dotyczy to wszystkich pomieszczeń również mieszkań prywatnych. Jeśli w pomieszczeniach jest za duży pogłos, porozumiewanie może być trudne. Elementy akustyczne takie jak absorbery ścienne można wykorzystać jako ciekawe środki aranżacyjne. Dostarczamy je z różnymi wykończeniami frontów i w różnych rozmiarach.

59 59 Wallboard Strona frontowa Typ Nr art. Wallboard 1 Nr art. Wallboard 2 Nr art. Wallboard 3 NRC/α w Kat. Aluminium anod. RL 2,5 / 8,0 (7,6 %) B ,6 kg ,1 kg ,0 kg 1,00 / 1,00 D Waga Aluminium anod. QL 5 / 8 (39,1 %) B ,4 kg ,8 kg ,5 kg 1,00 / 1,00 D Waga Aluminium anod. bez perforacji T ,3 kg ,6 kg ,4 kg 0,60 / 0,35 (LM) D Waga Płyta OWAcoustic welon szklany, biała B ,7 kg ,6 kg ,0 kg 1,00 / 1,00 D Waga Płyta OWAcoustic welon szkl.,creaprint Waga B ,7 kg ,6 kg ,0 kg 1,00 / 1,00 D B = absorber szerokopasmowy, T = absorber dolnopasmowy, 1 Strona frontowa Creaprint: dopłata 38,00 koszty obróbki zdjęciowej za motyw. W przypadku zamówień < 2.500,00 dodatkowo koszty transportu w wysokości 135,00. Wallboard 1: 1274 x 649 x 90 mm Wallboard 2: 1794 x 649 x 90 mm Wallboard 3: 1794 x 909 x 90 mm Uwaga: niejednolitość powierzchni frontów oraz ram aluminiowych wynika z właściwości materiału lub procesu produkcyjnego i nie stanowi podstawy do reklamacji. Patrz broszura nr 1587 absorbery

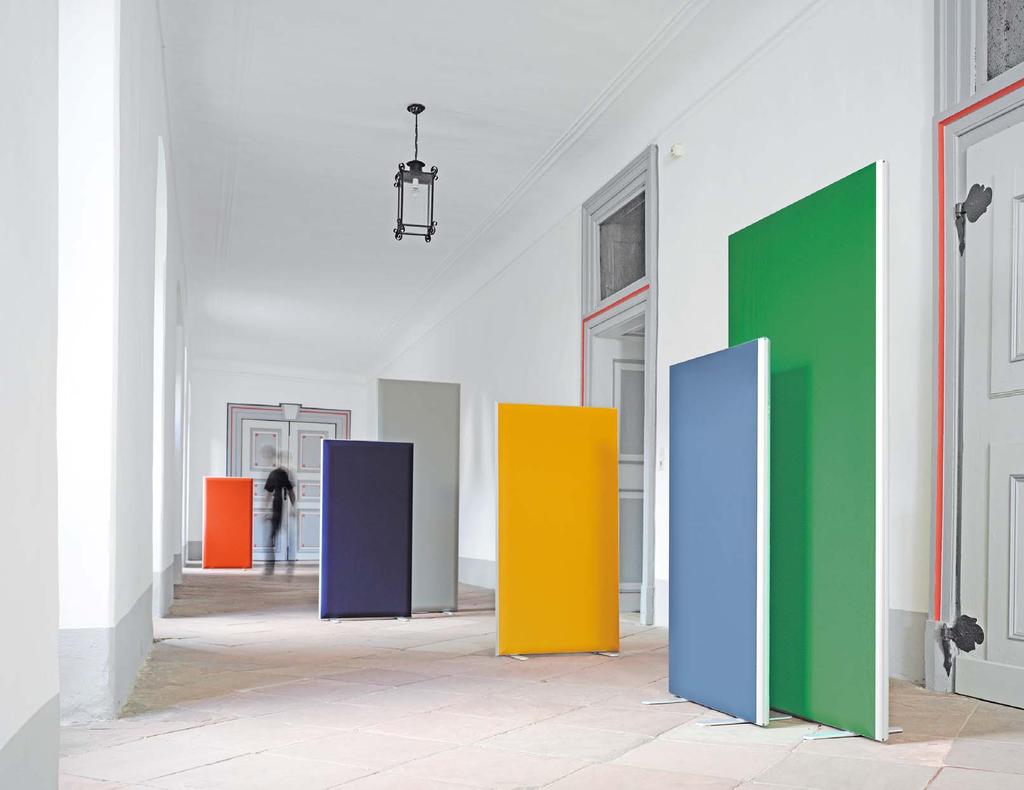

60 60 Mobilna akustyka pomieszczenia Free space Możliwość tworzenia własnych, odrębnych stref akustycznych w dowolnym miejscu i czasie. Absorbery wolnostojące free space można ustawiać w dowolny sposób w pomieszczeniu. Doskonale nadają się do wydzielania stref w biurach, pomieszczeniach typu call-center, holach i korytarzach.

61 61 Free space Rama strona frontowa i tylna Nr art. Free space 1 Nr art. Free space 2 Nr art. Free space 3 α w /NRC Kat. Czerwony ,95 / 0,90 D Niebiesko-szary ,95 / 0,90 D Jasnoszary ,95 / 0,90 D Żółty ,95 / 0,90 D Zielony ,95 / 0,90 D Granatowy ,95 / 0,90 D Czerwony Niebiesko-szary Jasnoszary Ciężar 14,5 17,3 19,5 Ceny zawierają parę nóżek montażowych, z 4 wpustami i śrubami Patrz broszura nr absorbery Żółty Zielony Granatowy Absorbery wolnostojące free space są pokryte z obu stron tkaniną i zamocowane w wąskiej ramie aluminiowej. Free space 1: 1312 x 687 x 85 mm Free space 2: 1832 x 687 x 85 mm Free space 3: 1832 x 947 x 85 mm

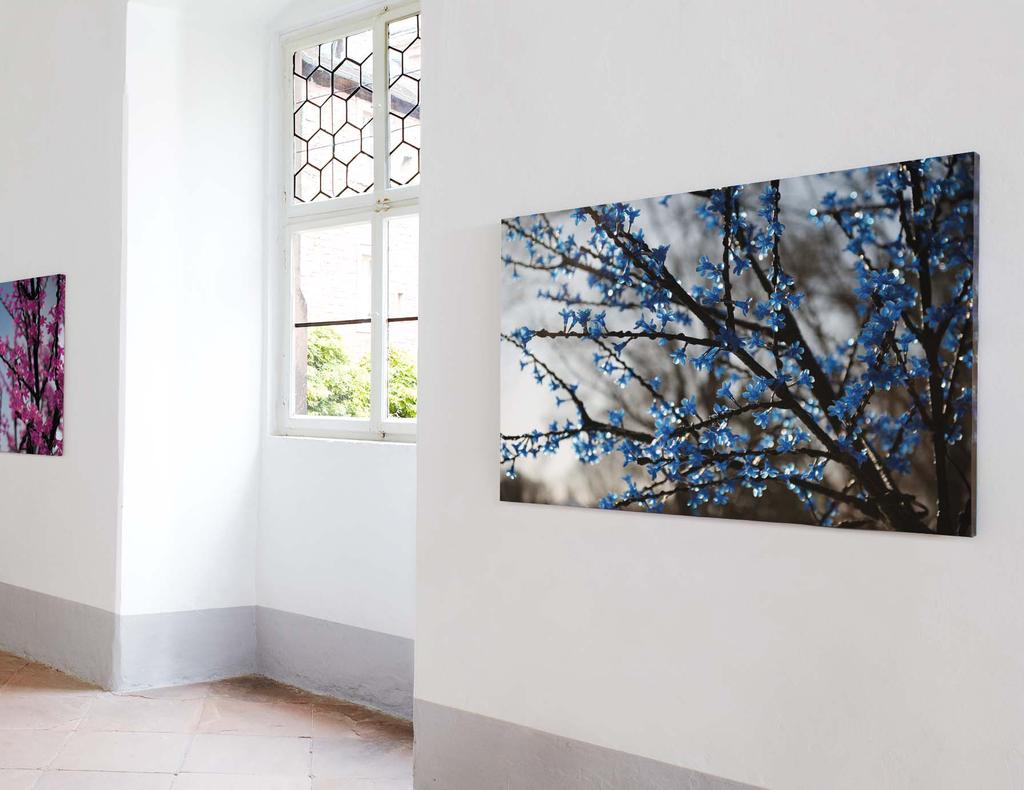

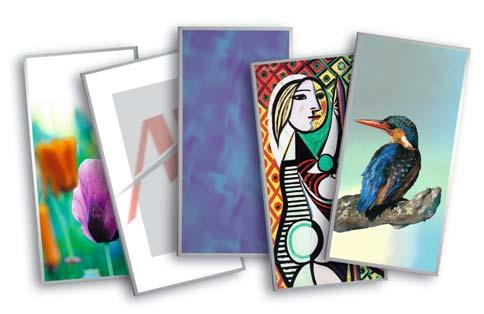

62 62 Stwórz sobie własny obraz! Art Absorbery ścienne Art to absorbery szerokopasmowe o średnich wartościach absorpcji dźwięku. Na ich powierzchni można wykonywać dowolne nadruki.

63 63 Art Rama strona frontowa Nr Art 1 Nr Art 2 α w /NRC Kat. 2x welon szklany z możliwością nadruku* ,70 / 0,65 B Czas dostawy należy liczyć od momentu zatwierdzenia motywu. Absorbery mają tylko 30 mm grubości. Dzięki temu są one bardzo lekkie, ramy absorberów są niewidoczne. Montaż jest łatwy. Logo jako akustycznie działający element na ścianie sali konferencyjnej? Zdjęcia, obrazy, plakaty w formie absorberów ściennych w korytarzach, restauracjach, szkołach, przedszkolach? Absorbery ścienne Art z możliwością nadruku dają możliwość tworzenia formatów i motywów zgodnie z Państwa wyborem. Jakość absorberów OWA pozwala na uzyskanie dobrego efektu akustycznego, przy stosunkowo niewielkim nakładzie kosztów. Dodatkowo, poprzez efekt optyczny, pomieszczenia nabierają ciekawego, niepowtarzalnego charakteru. * W przypadku motywów z dużym udziałem koloru białego lub dużym udziałem powierzchni wolnej od nadruku istnieje możliwość odznaczania się ramy. Zastosowanie podwójnej warstwy welonu szklanego pozwala zredukować ten efekt. Podwójna warstwa welonu szklanego nie wpływa na właściwości absorpcji dźwięku. Art 1: 1200 x 800 x 30 mm Art 2: 1500 x 1000 x 30 mm Patrz broszura nr absorbery

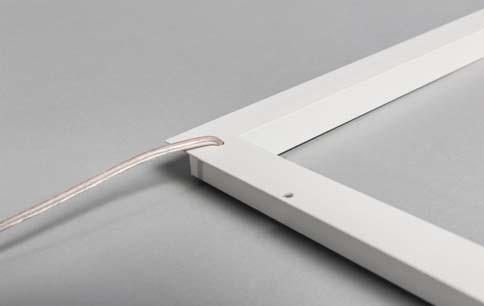

64 64 Luminosonic oświetlenie akustyczne Luminosonic Stylowe, wydajne i łatwe w montażu: trzy zalety, które jednoznacznie przemawiają za systemem Luminosonic. Ale to oświetlenie potrafi więcej pochłania dźwięk! Stopień pochłaniania jest określany przez sposób wykorzystania pomieszczenia, wybraną powierzchnię oraz koncepcję wystroju. Użycie oświetlenia Luminosonic z systemem S 3 oraz S 19 Teccor jest niezwykle proste: wystarczy włożyć oświetlenie do rastra sufitowego, zamontować płytę sufitową z wybraną powierzchnią, o żądanej wartości absorpcji i gotowe. Nie ma znaczenia, czy montowany jest nowy sufit, czy już zamontowany jest wyposażany w energooszczędne oświetlenie LED. System Luminosonic nie tylko się dostosuje, lecz również zachowa pełną skuteczność absorpcji przez sufit!

65 65 Luminosonic Luminosonic LED oświetlenie wbudowane do systemu S 3 i S 19 Teccor Długość Szerokość Wysokość Stopień ochrony Moc Statecznik Nr art. Szt./opak. Kat. 625 mm 625 mm 15 mm IP W Sterownik LED A Barwa światła 4000 K, ściemnianie DALI

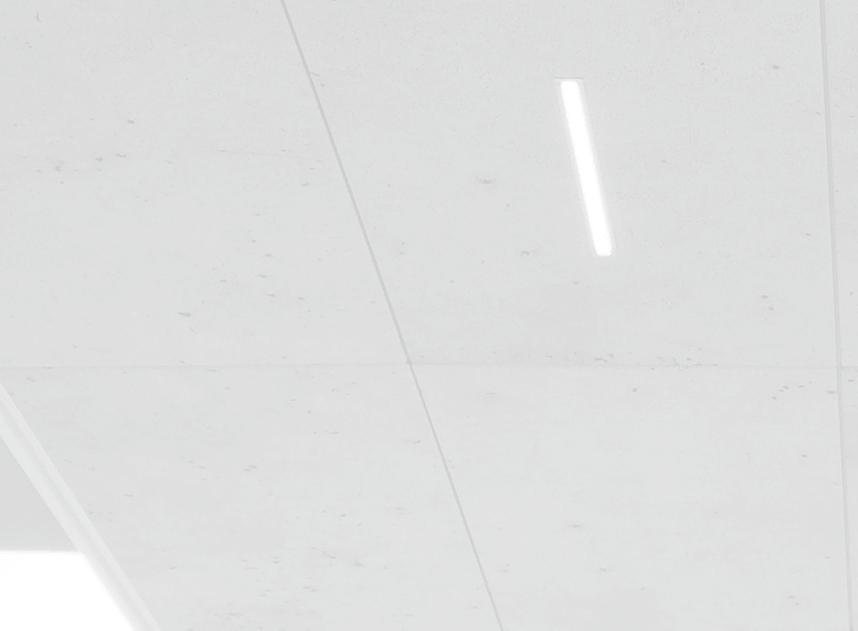

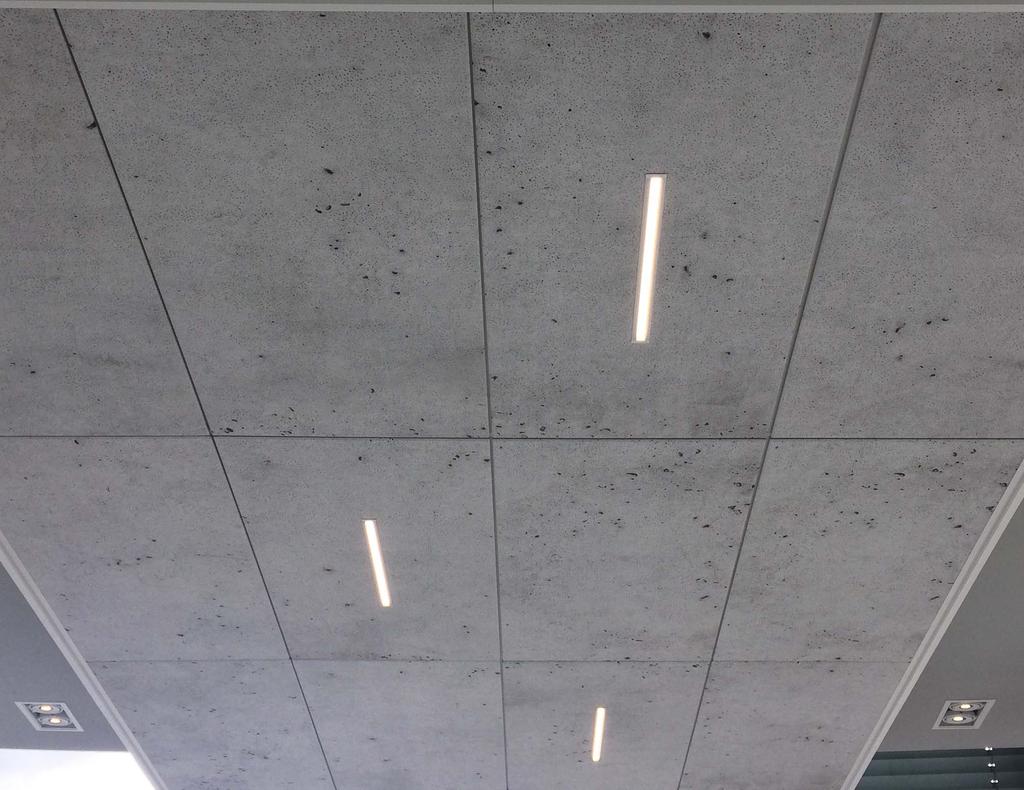

66 66 Nowoczesne oświetlenie wolność aranżacyjna OWAlumino System oświetleniowy uzupełniający serię OWAlight. Zaletą tego systemu, w porównaniu z dotychczas dostępnym oświetleniem OWAlight, jest możliwość montowania go niezależnie od systemu konstrukcji sufitu. Listwy OWAlumino można zamontować w każdej płycie sufitowej. Listwy gwarantują przyjazne oświetlenie, zbliżone do jakości światła dziennego. Tutaj w połączeniu z płytą Opus w systemie S 19 Teccor.

67 67 OWAlumino OWAlumino listwy oświetleniowe LED do wszystkich systemów sufitowych OWA Nazwa/wymiary/powierzchnia Nr art. Szt./opak. Kat. 1 OWAlumino listwa oświetleniowa LED, 450 x 35 x 25 mm, rama aluminiowa anodyzowana, oprawa biała, wersja gotowa do podłączenia długość kabla: 1200 mm, barwa światła 4000 K,w zestawie 4 klamry mocujące, waga 320 g B 2 Transformator do OWAlumino, 24 V, 150 W, podłączenie do rozgałęziacza B 3 Rozgałęziacz, z 6 gniazdami, z kablem do podłączenia transformatora, długość 200 mm B 4 Przedłużacz,, długość 2000 mm B 5 Dimmer/ściemniacz, VDC, możliwość przyciemniania 0-10 V/1-10 V B 6 Dimmer/ściemniacz DALI 4 kanałowy, napięcie stałe 12-24V D Oświetlenie OWAlumino może być stosowane we wszystkich systemach sufitowych OWAcoustic /OWAconstruct, niezależnie od krawędzi płyty. W celu zamontowania listwy oświetleniowej należy, bezpośrednio na budowie, wykonać nacięcie w płycie, wmontować oświetlenie wyposażone w okalającą ramę i przymocować do strony odwrotnej płyty przy użyciu 4 klamer mocujących. Podłączenie do transformatora, w zależności od ilości listew oświetleniowych OWAlumino poprzez rozgałęziacz, ewentualnie przedłużacz. Nasz dział doradczy OWAconsult wykonuje na zapytanie obliczenia natężenia światła oraz plany montażu. Patrz broszura nr 1012 OWAlumino 25 35

68 68 Informacje ogólne Ceny systemów i elementów z kolekcji OWAconsult na zapytanie Wymiary Wymiary podane w katalogu są wymiarami rastrów i wymiarami obliczeniowymi. Wymiary rzeczywiste płyt mogą się różnić w zależności od systemu. Wzory Niektóre ze wzorów zostały przedstawione w powiększeniu dla uzyskania lepszego zobrazowania. Ostatecznego wyboru produktu należy dokonać na podstawie oryginalnego wzoru. Elementy systemowe Wszystkie elementy konstrukcyjne wymienione w katalogu zostały wybrane specjalnie dla linii OWAconsult collection. W przypadku łączenia innych elementów konstrukcji z elementami naszych systemów sufitowych, inwestor, architekt lub wykonawca muszą na własną odpowiedzialność sprawdzić, czy elementy te są pasujące i dostosowane do systemu. Elementy konstrukcyjne podlegają najróżniejszym kontrolom z zakresu ochrony ppoż i ochrony akustycznej. Wszystkie elementy zostały przebadane pod kątem ich właściwości wytrzymałościowych w tym zakresie. Posiadamy odpowiednie świadectwa badań. Wyniki badań mają zastosowanie jednak tylko pod warunkiem stosowania oryginalnych części konstrukcji OWA i płyt OWAcoustic. Kolor Płyty można malować w miejscu montażu (patrz Instrukcja montażu OWA). Nie można jednak wykluczyć różnic barwy i stopnia połysku oraz wystąpienia różnic w odcieniu, wynikających z właściwości materiału. Nie można zagwarantować jednakowych kolorów w przypadku kilku dostaw. Na płytach z nadrukami nie można wprowadzać zmian. Płyty i konstrukcja Wymienione w katalogu płyty i systemy konstrukcji krytych kolekcji OWAconsult collection należą do linii produktowych OWAcoustic premium lub OWAconstruct. Obowiązują odpowiednie atesty i certyfikaty dotyczące ochrony przeciwpożarowej, klasyfikacji materiałów oraz akustyki. Wszystkie elementy asortymentowe dostępne są wyłącznie w pełnych opakowaniach! Kategorie dostaw A dostępność w ciągu 8 dni, czas dostawy w zależności od miejsca dostawy, brak minimalnej ilości zamówienia, brak kosztów przestawienia linii B dostępność w ciągu 3 tygodni, czas dostawy w zależności od miejsca dostawy, brak minimalnej ilości zamówienia, brak kosztów przestawienia linii C dostępność w ciągu 3 6 tygodni, czas dostawy w zależności od miejsca dostawy, minimalna ilość zamówienia powyżej 100 m 2, koszty przestawienia linii do 250 m 2 195,00 D na zapytanie

69 69 Informacje prawne Ze względu na fakt, iż zaprezentowane w niniejszym katalogu wzory i kolory mogą odbiegać od rzeczywistych, zalecamy dokonywanie wyboru produktów na podstawie oryginalnych próbek. Ostatecznego wyboru produktu należy dokonywać więc zawsze na podstawie oryginalnego wzoru. Wszystkie dane i informacje techniczne zawarte w tej broszurze lub innych publikacjach i dotyczące systemów sufitów OWA odnoszą się do wyników badań uzyskanych w warunkach laboratoryjnych. Klient odpowiada za prawidłowe wykorzystanie tych danych i informacji w indywidualnych sytuacjach zastosowania. Wszystkie dane dotyczące systemu są zgodne z aktualnym stanem techniki. Odnoszą się one wyłącznie do stosowania produktów OWA, w przypadku których możliwość ich łączenia została potwierdzona badaniami wewnętrznymi i zewnętrznymi. W razie łączenia z produktami innych firm nie ma zastosowania gwarancja, ani nie ponosimy odpowiedzialności. Zastrzegamy sobie możliwość wprowadzania zmian technicznych mających na celu udoskonalanie produktów i systemów. Zmiany techniczne mogą być wprowadzane w każdej chwili, bez uprzedniego powiadomienia. Obowiązują nasze ogólne warunki sprzedaży, dostawy i płatności. Zastrzegamy sobie możliwość wystąpienia błędów i pomyłek w druku. Doradztwo OWAconsult Dział doradczy OWAconsult służy pomocą w przypadku jakichkolwiek pytań dotyczących systemów wymienionych w katalogu. Pod numerem infolinii można uzyskać wyczerpujące informacje na temat nowej linii produktów OWAconsult collection. Porady są bezpłatne. Oprócz doradztwa telefonicznego OWAconsult opracowuje również indywidualne plany i detale techniczne sufitów z linii OWAconsult collection dla poszczególnych projektów. Usługa obejmuje rysunek rastra sufitu zgodnie z wybranym systemem oraz wyliczenie ilości zamawianych płyt i części konstrukcji krytej, a także w razie potrzeby rysunek standardowych detali technicznych danego systemu.

70 70 Akcesoria Nr Nazwa/wymiary Szt./opak. cliq-15-mr Profil nośny wysokość: 38 mm szerokość: 15 mm strona widoczna: biała Nr Nazwa/wymiary Szt./opak. cliq-24-ct Profil poprzeczny długi wysokość: 32 mm szerokość: 24 mm strona widoczna: biała długość: 3000 mm długość: 3125 mm 20 szt. 20 szt. długość: 1200 mm długość: 1250 mm 60 szt. 60 szt. cliq-15-ct cliq-15-ct cliq-24-mr cliq-24-ct cliq-24-ct Profil poprzeczny krótki wysokość: 38 mm szerokość: 15 mm strona widoczna: biała długość: 300 mm długość: 600 mm długość: 625 mm Profil poprzeczny długi wysokość: 38 mm szerokość: 15 mm strona widoczna: biała długość: 1200 mm długość: 1250 mm Profil nośny wysokość: 38 mm szerokość: 24 mm strona widoczna: biała długość: 3600 mm długość: 3750 mm Profil poprzeczny krótki wysokość: 25 mm szerokość: 24 mm strona widoczna: biała długość: 600 mm długość: 625 mm Profil poprzeczny krótki wysokość: 25 mm szerokość: 24 mm strona widoczna: biała długość: 300 mm długość: 312,5 mm 60 szt. 60 szt. 60 szt. 60 szt. 60 szt. 20 szt. 20 szt. 60 szt. 60 szt. 60 szt. 60 szt. 12 / 10 * Wieszak długość: 110 mm szerokość: 20 mm, ocynkowany maksymalne obciążenie: 0,15 kn 12 / 30 / 2 * Wieszak z podwójną sprężyną dociskową średnica: 4 mm maksymalne obciążenie: 0,25 KN maks. rozpiętość: 270 mm, drut musi wystawać co najmniej 15 mm nad sprężyną 12 / 44 * Zatrzask wieszaka pasuje do cliq-mr i nr. 45 długość: 110 mm szerokość: 20 mm ocynkowany maksymalne obciążenie: 0,25 kn w zestawie blacha zabezpieczająca; należy przestrzegać instrukcji montażu! 14 / 12 / 2 14 / 25 / 2 14 / 37 / 2 14 / 50 / 2 14 / 75 / 2 14 / 100 / 2 14 / 125 / 2 14 / 150 / 2 14 / 175 / 2 14 / 200 / 2 14 / 250 / 2 14 / 300 / 2 Wieszak-drut pasujący do nr 12 / 10 i nr 12 / 44, ocynkowany, średnica: 4 mm długość: 125 mm długość: 250 mm długość: 370 mm długość: 500 mm długość: 750 mm długość: 1000 mm długość: 1250 mm długość: 1500 mm długość: 1750 mm długość: 2000 mm długość: 2500 mm długość: 3000 mm * Uwaga: drut musi wystawać co najmniej 15 mm nad sprężyną.

71 71 Nr Nazwa/wymiary Szt./opak. Nr Nazwa/wymiary Szt./opak. L a 16 / / / / / / / / / / / / / / / / / / / / 200 Przedłużenie wieszaka (noniusz) pasujące do nr 17/..., 79/..., 09 / 45 lub 09 / 10, ocynkowane, na zamówienie możliwość dostawy artykułu o większej długości. a = ok. 55 mm L = ok. 140 mm, 170 mm z otworami L = ok. 190 mm, 170 mm z otworami L = ok. 290 mm, 170 mm z otworami L = ok. 390 mm, 170 mm z otworami L = ok. 490 mm, 170 mm z otworami L = ok. 590 mm, 170 mm z otworami L = ok. 690 mm, 170 mm z otworami L = ok. 790 mm, 170 mm z otworami L = ok. 890 mm, 170 mm z otworami L = ok. 990 mm, 170 mm z otworami L = ok mm, 200 mm z otworami L = ok mm, 200 mm z otworami L = ok mm, 200 mm z otworami L = ok mm, 200 mm z otworami L = ok mm, 200 mm z otworami L = ok mm, 200 mm z otworami L = ok mm, 200 mm z otworami L = ok mm, 200 mm z otworami L = ok mm, 200 mm z otworami L = ok mm, 200 mm z otworami 25 szt. 25 szt. 25 szt. 25 szt. 25 szt. 25 szt. 25 szt. 25 szt. 25 szt. 25 szt. 37 Profil L do Trapeze 1 długość: 1250 mm docinany bezpośrednio w trakcie montażu 50 szt. 42 / 15 Element wypełniający Contura wysokość: 8 mm szerokość: 15 mm szerokość całkowita: 24 mm szerokość kołnierza 43 Element dystansowy do rastra: długość: 150 mm 175,5 mm 300 mm 325,5 mm 600 mm 625,5 mm ocynkowane 45 Profil nośny wysokość: 38 mm szerokość: 24 mm strona widoczna: biała długość: 3700 mm długość: 3750 mm 50 szt. 50 szt. 25 szt. 25 szt. 20 Profil Z wysokość: 21 mm szerokość kołnierza: 19 mm długość: 3000 mm ocynkowany 25 szt. 23 Profil T wysokość: 12,5 mm szerokość: 10 mm długość: 307 mm 24 Profil L wysokość: 14 mm szerokość: 10 mm długość: 295 mm 307 mm 595 mm 25 Złącze wysokość: 20 mm szerokość: 11 mm długość: 150 mm ocynkowane 250 szt. 200 szt. 200 szt. strona widoczna: Bamboo hell długość: 3700 mm długość: 3750 mm strona widoczna: Bamboo dunkel długość: 3700 mm długość: 3750 mm 46 Profil poprzeczny wysokość: 32 mm szerokość: 24 mm strona widoczna: biała długość: 600 mm długość: 625 mm strona widoczna: Bamboo hell długość: 600 mm długość: 625 mm strona widoczna: Bamboo dunkel długość: 600 mm długość: 625 mm 25 szt. 25 szt. 25 szt. 25 szt. 75 szt. 75 szt. 75 szt. 75 szt. 75 szt. 75 szt.

72 72 Nr Nazwa/wymiary Szt./opak. 47 Profil poprzeczny wysokość: 32 mm szerokość: 24 mm 50G strona widoczna: biała długość: 1200 mm długość: 1250 mm strona widoczna: Bamboo hell długość: 1200 mm długość: 1250 mm strona widoczna: Bamboo dunkel długość: 1200 mm długość: 1250 mm Profil przyścienny wysokość: 24 mm szerokość: 19 mm długość: 3050 mm strona widoczna: biała strona widoczna: Bamboo hell strona widoczna: Bamboo dunkel 50 / 15G Profil przyścienny schodkowy wysokość: 33 mm szerokość widoczna: 15 mm szerokość całkowita: 30 mm długość: 3050 mm strona widoczna: biała 50 / 19 Profil przyścienny schodkowy wysokość: 38 mm szerokość całkowita: 30 mm, szerokość widoczna: 15 mm długość: 3050 mm strona widoczna: biała strona widoczna: Bamboo hell strona widoczna: Bamboo dunkel 51 / 22 Profil przyścienny wysokość: 50 mm szerokość: 22 mm grubość: 0,7 mm długość: 3000 mm strona widoczna: biała 51 / 32G Profil przyścienny wysokość: 32 mm szerokość: 19 mm grubość: 0,5 mm długość: 3000 mm strona widoczna: biała 50 szt. 50 szt. 50 szt. 50 szt. 50 szt. 50 szt. 40 szt. 40 szt. 40 szt. 35 szt. 15 szt. 15 szt. 15 szt. 10 szt. 30 szt. Nr Nazwa/wymiary Szt./opak. 52 Sprężyna dociskowa szerokość: 16 mm długość: 110 mm brązowana 60 Klamra sprężynowa długość: 180 mm 62 Blacha zaciskowa format: 50 x 55 mm ocynkowana 63 Profil schodkowy Z wysokość: 55 mm szerokość: 19 mm długość: 3000 mm długość: 4000 mm ocynkowane pozostałe długości na zamówienie 64 Złącze pasujące do profilu nr 63 wysokość: 54 mm szerokość: 20 mm długość: 150 mm ocynkowane 500 szt. 10 szt. 10 szt. 70 Profil podwieszeniowy wysokość: 40 mm szerokość: 40 mm długość: 5000 mm ocynkowany 8 szt. 76 Zapinka zabezpieczająca do wieszaka noniuszowego długość: ok. 70 mm grubość: 3 mm cynkowana 77 Łącznik długość: 100 mm 91 Śruba do drewna 5 x 25 mm ocynkowana 500 szt.

73 73 Nr Nazwa/wymiary Szt./opak. 99 / 11 / / 11 / / 11 / / 11 / 23 Strug Contura do wykonania krawędzi płyt 99 / 24 Klej do płyt pojemnik 310 ml strug Contura do płyt K 15, 15 mm strug Contura do płyt K 15, 20 mm strug Contura do płyt K 15b, 15 mm strug Contura do płyt K 15b, 20 mm 819 Sprężyna dociskowa do nr 45, 46, 47 antykorozyjna do zabezpieczenia płyty w obrębie krawędzi 4c w systemie S Profil przyścienny wysokość: 32 mm szerokość: 15 mm długość: 3000 mm zagięcie krawędzi: 7,5 mm strona widoczna: biała 1 szt. 1 szt. 1 szt. 1 szt. 12 szt. 500 szt. 10 szt Nóż zapasowy do strugu Contura 10 szt. Nr Nazwa/wymiary Szt./opak Łącznik krzyżowy wysokość: 40 mm szerokość: 60 mm, głębokość: 45 mm ocynkowany 2005 Łącznik podłużny wysokość: 25 mm szerokość: 60 mm długość: 80 mm ocynkowany 2007 Śruby do suchej zabudowy 1000 szt Śruba do nr 51 / 22 luzem 2012 Wieszak U do montażu ukośnego pasujący do nr 2003 długość: 125 mm ocynkowany 2013 Wieszak noniusz do montażu ukośnego pasujący do nr 16/ x 60 mm długość: 170 mm ocynkowany 2001 Wieszak noniusz część dolna do profila CD 60 x 27 mm długość: 130 mm maksymalne obciążenie: 0,40 kn ocynkowany 2014 Standardowy klej do płyt, masa szpachlowa szara, opakowanie à 310 ml 12 szt Regulowany wieszak bezpośredni zakres regulacji: mm ocynkowany z 2 kołkami zabezpieczającymi 2003 Profil CD 60 x 27 mm długość: 4000 mm 12 szt Profil nośny wysokość: 38 mm szerokość: 14,3 mm długość: 3000 mm nacięcie co 600 mm strona zewnętrzna: biała, fuga cienia: biała 3501 Profil nośny wysokość: 38 mm szerokość: 14,3 mm długość: 3600 mm nacięcie co 1200 mm strona zewnętrzna: biała, fuga cienia: biała 20 szt. 20 szt.

74 74 Nr Nazwa/wymiary Szt./opak. Nr Nazwa/wymiary Szt./opak Profil nośny nacinany co 600 mm, bez perforacji wysokość: 38 mm szerokość: 14,3 mm długość: 3000 mm strona zewnętrzna: biała, fuga cienia: biała 3511 Profil poprzeczny wysokość: 38 mm szerokość: 14,3 mm długość: 300 mm strona zewnętrzna: biała, fuga cienia: biała 3512 Profil poprzeczny wysokość: 38 mm szerokość: 14,3 mm długość: 600 mm strona zewnętrzna: biała, fuga cienia: biała 20 szt. 60 szt. 60 szt / 5 Klapa rewizyjna Comfort do sufitów OWAplan 540 x 540 mm (wymiar zewnętrzny) Uwaga: konieczne dodatkowe podwieszenie (patrz instrukcja montażu klap rewizyjnych Comfort OWAplan) 8040 Usztywnienie części tylnej (RSV) 1189 mm ocynkowane Pakowane pojedynczo 25 szt Klamra pasująca do nr 8040 (8 sztuk na płytę) 250 szt / 6 Rama montażowa do OWAplan składająca się z 2 części długość: 340 mm Pakowane pojedynczo 3514 Profil poprzeczny wysokość: 38 mm szerokość: 14,3 mm długość: 1200 mm strona zewnętrzna: biała, fuga cienia: biała, bez nacięcia na środku 60 szt Profil poprzeczny wysokość: 38 mm szerokość: 14,3 mm, długość: 1200 mm strona zewnętrzna: biała, fuga cienia: biała, bez nacięcia po środku 60 szt Taśma izolacyjna 12 x 1,5 mm (w przypadku wymogów przeciwpożarowych) Rolka 25 m 8031 / 4 Klapa rewizyjna Comfort do sufitów OWAplan 340 x 340 mm (wymiar zewnętrzny) Uwaga: konieczne dodatkowe podwieszenie (patrz instrukcja montażu klap rewizyjnych Comfort OWAplan) Pakowane pojedynczo

75 75 Sposób pakowania Rodzaj płyt Formaty standardowe Formaty długie Płyty o dużym formacie OWAplan * Na jednej palecie Wymiary (mm) 600 x 600 ogólnie 600 x 600 krawędź x 625 ogólnie 625 x 625 krawędź x x x 600 krawędź 15b/ x x x 312,5 Grubość (mm) Zawartość opakowania (sztuki) Zawartość opakowania (m 2 ) Ciężar opakowania (ok. kg) Opakowania ,60 19 Folia ,32 22 Folia , ,69 3,12 1,80 3,60 4,32 5,76 5,76 7,80 6,25 3,60 2, , Folia Folia Folia Folia Folia Folia Folia Folia Folia Folia Folia Folia 1200 x ,64 58 Folia 1200 x x * 40* 5,76 86, Karton Folia/paleta Rozporządzenie w sprawie opakowań/odbiór opakowań sprzedażowych Aby spełnić wymogi rozporządzenia w sprawie opakowań, podpisaliśmy umowę o utylizacji z firmą INTERSEROH AG Köln. Umowa ta zapewnia odbiór dostarczanych przez nas opakowań sprzedażowych: kartonów, folii PE (folia kurczliwa i rozciągliwa), jednorazowych palet drewnianych. Numer naszej umowy: Aby w praktyce realizować obowiązujące wszystkich rozporządzenie w sprawie opakowań, prosimy o skontaktowanie się z najbliższym partnerem INTERSEROH. W przypadku pytań jesteśmy do dyspozycji.

76 76

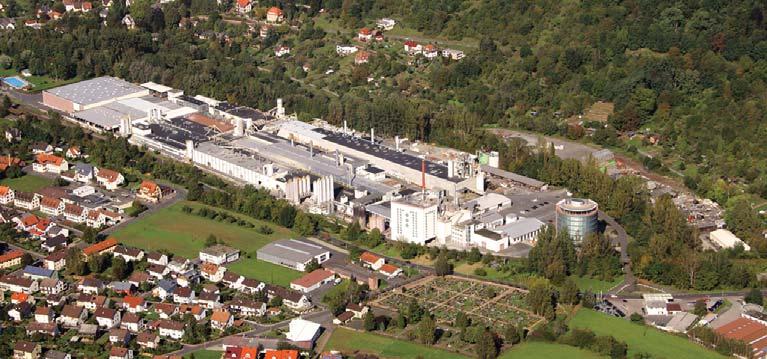

77 77 OWA Amorbach: producent systemów sufitowych i specjalista w dziedzinie akustyki Odenwald Faserplattenwerk GmbH to spółka rodzinna zatrudniająca 440 pracowników. Firma należy do liderów rynkowych w produkcji płyt sufitowych z wełny mineralnej w Niemczech, a na przestrzeni dziesięcioleci stała się również jednym z wiodących dostawców rozwiązań systemów sufitowych na arenie międzynarodowej. Około 70% produkcji przeznaczonej jest na eksport, obecnie do około 80 krajów. Produkty OWA posiadają znak jakości i znaki ekologiczne przyznawane przez krajowe i międzynarodowe instytuty normalizacyjne. Patrząc w przyszłość: OWAconsult Dział OWAconsult został utworzony w roku 2009 jako samodzielna jednostka projektowo-doradcza, działająca w ramach firmy Odenwald Faserplattenwerk GmbH. OWAconsult to zespół ekspertów, specjalizujących się w zakresie suchej zabudowy, z naciskiem na problematykę akustyki pomieszczeń, ochrony przeciwpożarowej i systemów sufitowych. OWAconsult zaprasza klientów do współpracy w zakresie współtworzenia nowych produktów i systemów i otwierania przestrzeni dla nowoczesnych rozwiązań architektonicznych. Nasza infolinia pozwala na natychmiastowy kontakt z ekspertami i uzyskanie bezpośredniej porady. Erzeugnisse aus MINERALWOLLE ÖKOPROFIT bayerischer Untermain 2011/2012
