3 OWAconsult collection BY HADI TEHERANI 6 I Flexo 8 I Pix 10 I Oriental 12 I Trapeze 14 I Square 16 I Cloud 18 I OWAlight OWAconsult collection 22 I OWAplan 24 I Molinari i Sinfonia I Bamboo 0 I Opus 2 I Frame 4 I Creaprint 6 I Stripe 8 I Excell 40 I Vela 42 I Lega 44 I Para 46 I Baffle 48 I Unit 50 I Wallboard 52 I Free space 54 I Slim 56 I Art 58 I Star

4 4

5 5 Systemowe elementy sufitowe dla kreatywnych OWAconsult collection BY HADI TEHERANI Większy rozmach, swoboda i kreatywność w projektowaniu sufitów to główny cel naszej współpracy z Hadi Teheranim, architektem i wizjonerem na miarę czasu. Na nowo spojrzeliśmy na projektowanie sufitów. Efekt: system modułowy, który otwiera całkowicie nowe możliwości dla realizacji własnych kreacji sufitowych. A w nim: Moduły świetlne w najnowszej technologii LED, które pozwalają spojrzeć na nasze sufity z tej kolekcji w całkiem nowym świetle, a także doskonale wzbogacają system modułowy. OWAconsult collection pozwala na tworzenie zróżnicowanej, indywidualnej, pełnej ekspresji optyki sufitu. Mamy rozwiązania również dla stropów z aktywnym rdzeniem: otwarte i efektywne akustycznie żagle sufitowe, które ustanawiają nowe standardy jako element aranżacyjny. Do Państwa dyspozycji są nasi doradcy z działu OWAconsult, którzy kompetentnie służą radą i zaangażowaniem, począwszy od projektu aż do realizacji Państwa koncepcji w obrębie rozwiązań sufitowych.

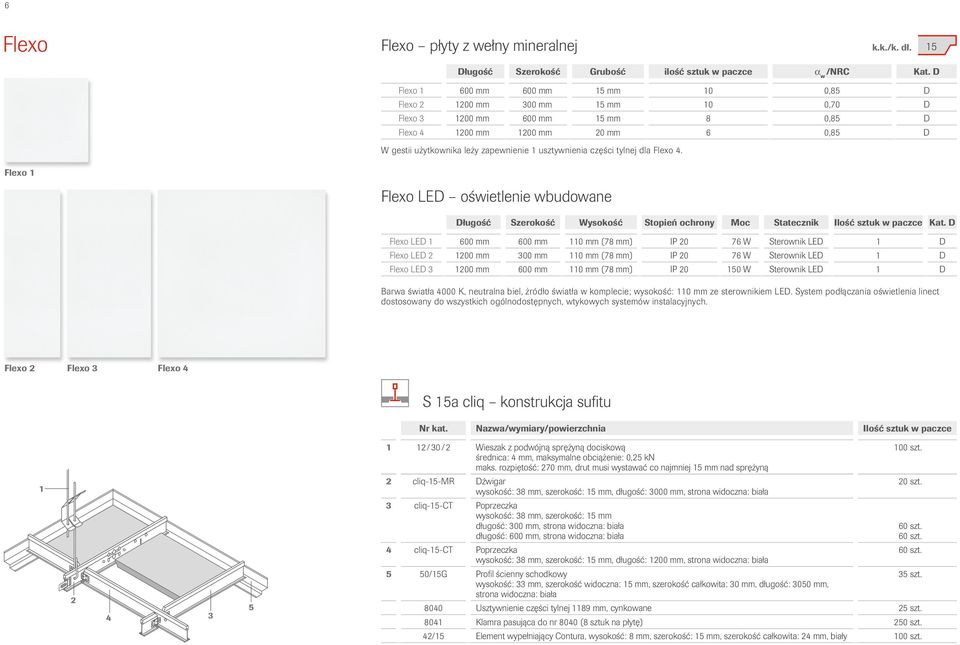

6 6 Flexo Flexo płyty z wełny mineralnej k.k./k. dł. 15 Długość Szerokość Grubość ilość sztuk w paczce a w /NRC Kat. D Flexo mm 600 mm 15 mm 10 0,85 D Flexo mm 00 mm 15 mm 10 0,70 D Flexo 1200 mm 600 mm 15 mm 8 0,85 D Flexo mm 1200 mm 20 mm 6 0,85 D W gestii użytkownika leży zapewnienie 1 usztywnienia części tylnej dla Flexo 4. Flexo 1 Flexo LED oświetlenie wbudowane Długość Szerokość Wysokość Stopień ochrony Moc Statecznik Ilość sztuk w paczce Kat. D Flexo LED mm 600 mm 110 mm (78 mm) IP W Sterownik LED 1 D Flexo LED mm 00 mm 110 mm (78 mm) IP W Sterownik LED 1 D Flexo LED 1200 mm 600 mm 110 mm (78 mm) IP W Sterownik LED 1 D Barwa światła 4000 K, neutralna biel, żródło światła w komplecie; wysokość: 110 mm ze sterownikiem LED. System podłączania oświetlenia linect dostosowany do wszystkich ogólnodostępnych, wtykowych systemów instalacyjnych. Flexo 2 Flexo Flexo 4 S 15a cliq konstrukcja sufitu Nr kat. Nazwa/wymiary/powierzchnia Ilość sztuk w paczce 1 12 / 0 / 2 Wieszak z podwójną sprężyną dociskową średnica: 4 mm, maksymalne obciążenie: 0,25 kn maks. rozpiętość: 270 mm, drut musi wystawać co najmniej 15 mm nad sprężyną 1 2 cliq-15-mr Dźwigar wysokość: 8 mm, szerokość: 15 mm, długość: 000 mm, strona widoczna: biała 20 szt cliq-15-ct Poprzeczka wysokość: 8 mm, szerokość: 15 mm długość: 00 mm, strona widoczna: biała długość: 600 mm, strona widoczna: biała 4 cliq-15-ct Poprzeczka wysokość: 8 mm, szerokość: 15 mm, długość: 1200 mm, strona widoczna: biała 5 50/15G Profil ścienny schodkowy wysokość: mm, szerokość widoczna: 15 mm, szerokość całkowita: 0 mm, długość: 050 mm, strona widoczna: biała 60 szt. 60 szt. 60 szt Usztywnienie części tylnej 1189 mm, cynkowane 25 szt Klamra pasująca do nr 8040 (8 sztuk na płytę) 250 szt. 42/15 Element wypełniający Contura, wysokość: 8 mm, szerokość: 15 mm, szerokość całkowita: 24 mm, biały 5 szt.

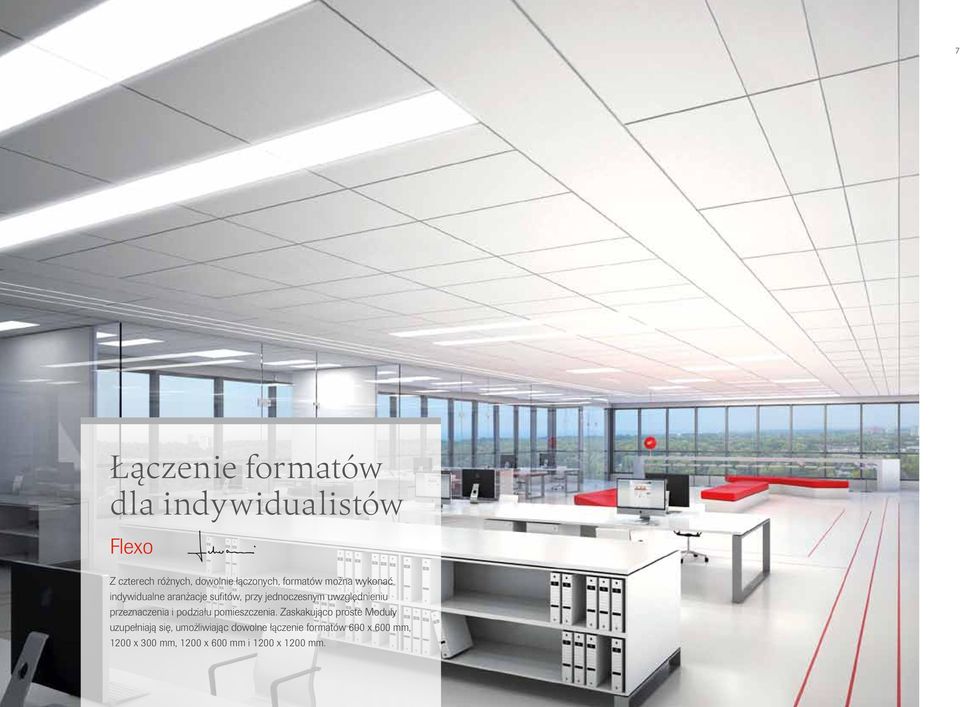

7 7 Łączenie formatów dla indywidualistów Flexo Z czterech różnych, dowolnie łączonych, formatów można wykonać indywidualne aranżacje sufitów, przy jednoczesnym uwzględnieniu przeznaczenia i podziału pomieszczenia. Zaskakująco proste Moduły uzupełniają się, umożliwiając dowolne łączenie formatów 600 x 600 mm, 1200 x 00 mm, 1200 x 600 mm i 1200 x 1200 mm.

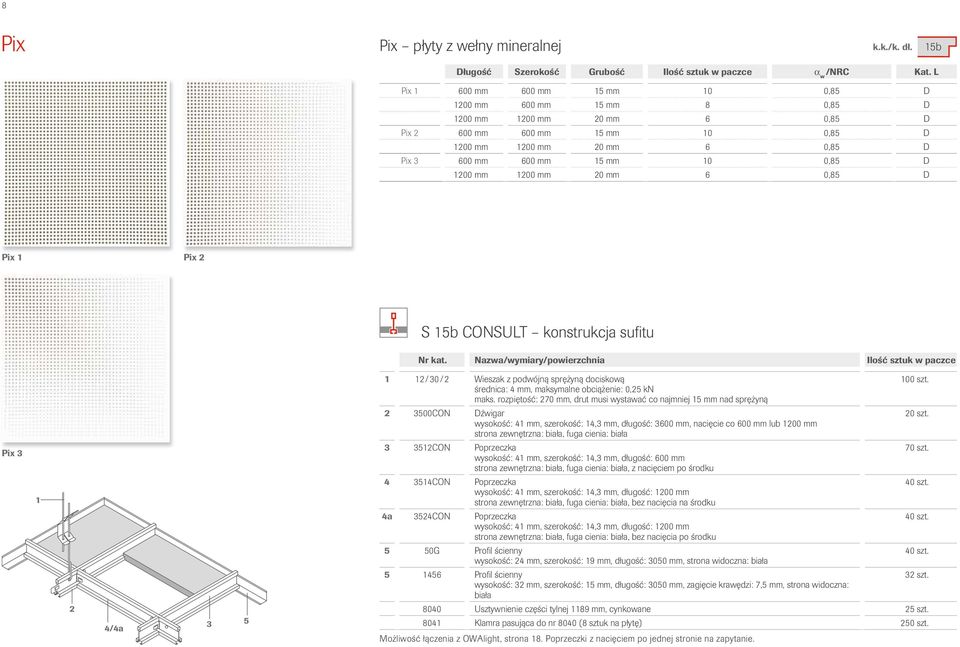

8 8 Pix Pix płyty z wełny mineralnej k.k./k. dł. 15b Długość Szerokość Grubość Ilość sztuk w paczce a w Pix mm 600 mm 15 mm 10 0,85 D 1200 mm 600 mm 15 mm 8 0,85 D 1200 mm 1200 mm 20 mm 6 0,85 D Pix mm 600 mm 15 mm 10 0,85 D 1200 mm 1200 mm 20 mm 6 0,85 D Pix 600 mm 600 mm 15 mm 10 0,85 D 1200 mm 1200 mm 20 mm 6 0,85 D Pix 1 Pix 2 S 15b CONSULT konstrukcja sufitu Nr kat. Nazwa/wymiary/powierzchnia Ilość sztuk w paczce 1 12 / 0 / 2 Wieszak z podwójną sprężyną dociskową średnica: 4 mm, maksymalne obciążenie: 0,25 kn maks. rozpiętość: 270 mm, drut musi wystawać co najmniej 15 mm nad sprężyną 2 500CON Dźwigar wysokość: 41 mm, szerokość: 14, mm, długość: 600 mm, nacięcie co 600 mm lub 1200 mm strona zewnętrzna: biała, fuga cienia: biała 20 szt. Pix 1 2 4/4a 5 512CON Poprzeczka 70 szt. wysokość: 41 mm, szerokość: 14, mm, długość: 600 mm strona zewnętrzna: biała, fuga cienia: biała, z nacięciem po środku 4 514CON Poprzeczka 40 szt. wysokość: 41 mm, szerokość: 14, mm, długość: 1200 mm strona zewnętrzna: biała, fuga cienia: biała, bez nacięcia na środku 4a 524CON Poprzeczka 40 szt. wysokość: 41 mm, szerokość: 14, mm, długość: 1200 mm strona zewnętrzna: biała, fuga cienia: biała, bez nacięcia po środku 5 50G Profil ścienny 40 szt. wysokość: 24 mm, szerokość: 19 mm, długość: 050 mm, strona widoczna: biała Profil ścienny 2 szt. wysokość: 2 mm, szerokość: 15 mm, długość: 050 mm, zagięcie krawędzi: 7,5 mm, strona widoczna: biała 8040 Usztywnienie części tylnej 1189 mm, cynkowane 25 szt Klamra pasująca do nr 8040 (8 sztuk na płytę) 250 szt. Możliwość łączenia z OWAlight, strona 18. Poprzeczki z nacięciem po jednej stronie na zapytanie.

9 9 Trafia w punkt Pix Pix nadaje sufitowi akustycznemu całkiem nowy wyraz. System ten, bazujący na, pokrytej welonem szklanym, płycie Sinfonia pozwala na tworzenie nowych, zróżnicowanych obrazów na suficie, jak i na wydzielenie i akcentowanie odrębnych stref w pomieszczeniu. Raz wybrany wzór można w każdej chwili utworzyć na nowo, ponieważ każda płyta sufitowa jest wyjmowana. Istnieje możliwość kolorystycznego dopasowania punktów idealne rozwiązanie dla realizacji kreatywnych, odważnych koncepcji aranżacji wnętrz.

10 10 Oriental Oriental płyty z wełny mineralnej k.k./k. dł. 15b Długość Szerokość Grubość Ilość sztuk w paczce a w 600 mm 600 mm 15 mm 10 0,85 D 1200 mm 1200 mm 20 mm 6 0,85 D 600 x 600 mm 1200 x 1200 mm S 15b CONSULT konstrukcja sufitu Nr kat. Nazwa/wymiary/powierzchnia Ilość sztuk w paczce 1 12 / 0 / 2 Wieszak z podwójną sprężyną dociskową średnica: 4 mm, maksymalne obciążenie: 0,25 kn maks. rozpiętość: 270 mm, drut musi wystawać co najmniej 15 mm nad sprężyną 2 500CON Dźwigar wysokość: 41 mm, szerokość: 14, mm, długość: 600 mm, nacięcie co 600 mm lub 1200 mm strona zewnętrzna: biała, fuga cienia: biała 20 szt. 512CON Poprzeczka wysokość: 41 mm, szerokość: 14, mm, długość: 600 mm strona zewnętrzna: biała, fuga cienia: biała, bez nacięcia na środku 70 szt /4a CON Poprzeczka 40 szt. wysokość: 41 mm, szerokość: 14, mm, długość: 1200 mm strona zewnętrzna: biała, fuga cienia: biała, bez nacięcia na środku 4a 524CON Poprzeczka 40 szt. wysokość: 41 mm, szerokość: 14, mm, długość: 1200 mm strona zewnętrzna: biała, fuga cienia: biała, bez perforacji środkowej 5 50G Profil ścienny 40 szt. wysokość: 24 mm, szerokość: 19 mm, długość: 050 mm, strona widoczna: biała Profil ścienny 2 szt. wysokość: 2 mm, szerokość: 15 mm, długość: 050 mm, zagięcie krawędzi: 7,5 mm, strona widoczna: biała 8040 Usztywnienie części tylnej 1189 mm, cynkowane 25 szt Klamra pasująca do nr 8040 (8 sztuk na płytę) 250 szt. Możliwość łączenia z OWAlight, strona 18. Poprzeczki z nacięciem po jednej stronie na zapytanie.

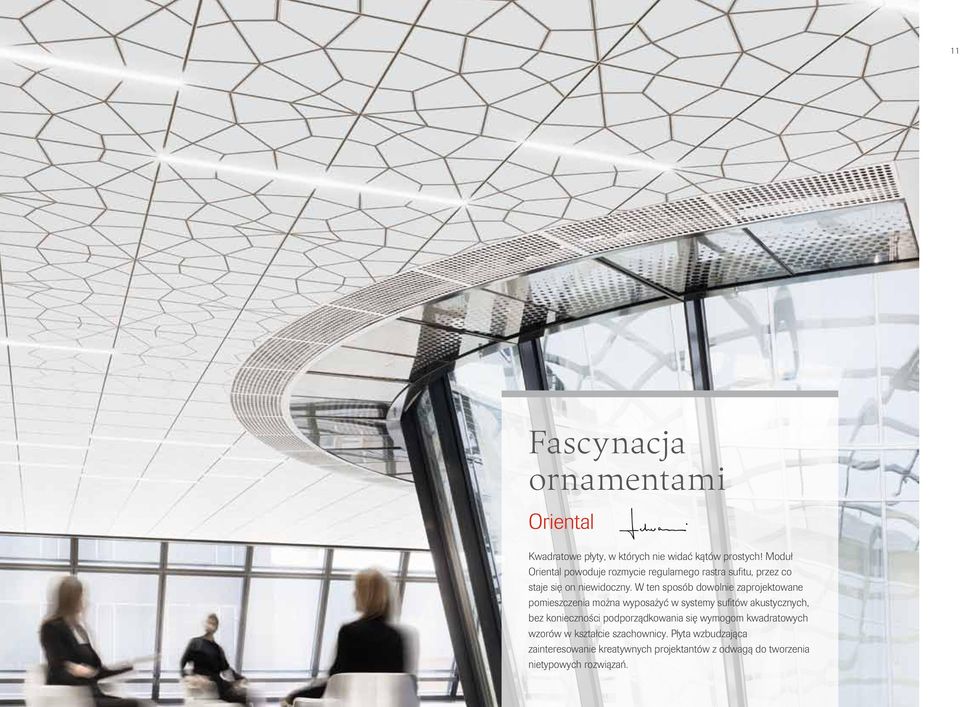

11 11 Fascynacja ornamentami Oriental Kwadratowe płyty, w których nie widać kątów prostych! Moduł Oriental powoduje rozmycie regularnego rastra sufitu, przez co staje się on niewidoczny. W ten sposób dowolnie zaprojektowane pomieszczenia można wyposażyć w systemy sufitów akustycznych, bez konieczności podporządkowania się wymogom kwadratowych wzorów w kształcie szachownicy. Płyta wzbudzająca zainteresowanie kreatywnych projektantów z odwagą do tworzenia nietypowych rozwiązań.

12 12 Trapeze Trapeze płyty z wełny mineralnej k.k./k. dł. 15b k.k 10 Długość Szerokość Grubość Ilość sztuk w paczce a w Trapeze mm 400 / 200 mm 20 mm 16 0,70 D Trapeze mm 600 mm 20 mm 8 0,70 D Trapeze LED oświetlenie wbudowane Długość Szerokość Wysokość Stopień ochrony Moc Statecznik Ilość sztuk w paczce Kat. L 1200 mm 400 / 200 mm 110 mm (78 mm) IP W Sterownik LED 1 D Barwa światła 4000 K, neutralna biel, źródło światła w komplecie ; wysokość: 110 mm ze sterownikiem LED. System podłączania oświetlenia linect dostosowany do wszystkich ogólnodostępnych, wtykowych systemów instalacyjnych. Trapeze 1 Trapeze 2 Trapeze LED S 15b CONSULT konstrukcja sufitu Nr kat. Nazwa/wymiary/powierzchnia Ilość sztuk w paczce / 0 / 2 Wieszak z podwójną sprężyną dociskową średnica: 4 mm, maksymalne obciążenie: 0,25 kn maks. rozpiętość: 270 mm, drut musi wystawać co najmniej 15 mm nad sprężyną 2 500CON Dźwigar wysokość: 41 mm, szerokość: 14, mm, długość: 600 mm, nacięcie co 600 mm strona zewnętrzna: biała, fuga cienia: biała 524CON Poprzeczka wysokość: 41 mm, szerokość: 14, mm, długość: 1200 mm strona zewnętrzna: biała, fuga cienia: biała, bez nacięcia na środku 4 50G Profil ścienny wysokość: 24 mm, szerokość: 19 mm, długość: 050 mm, strona widoczna: biała Profil ścienny wysokość: 2 mm, szerokość: 15 mm, długość: 050 mm, zagięcie krawędzi: 7,5 mm, strona widoczna: biała 7 Profil L do Trapeze 1 długość: 1250 mm, docinany bezpośrednio w trakcie montażu Możliwość łączenia z OWAlight, strona szt. 40 szt. 40 szt. 2 szt. 50 szt.

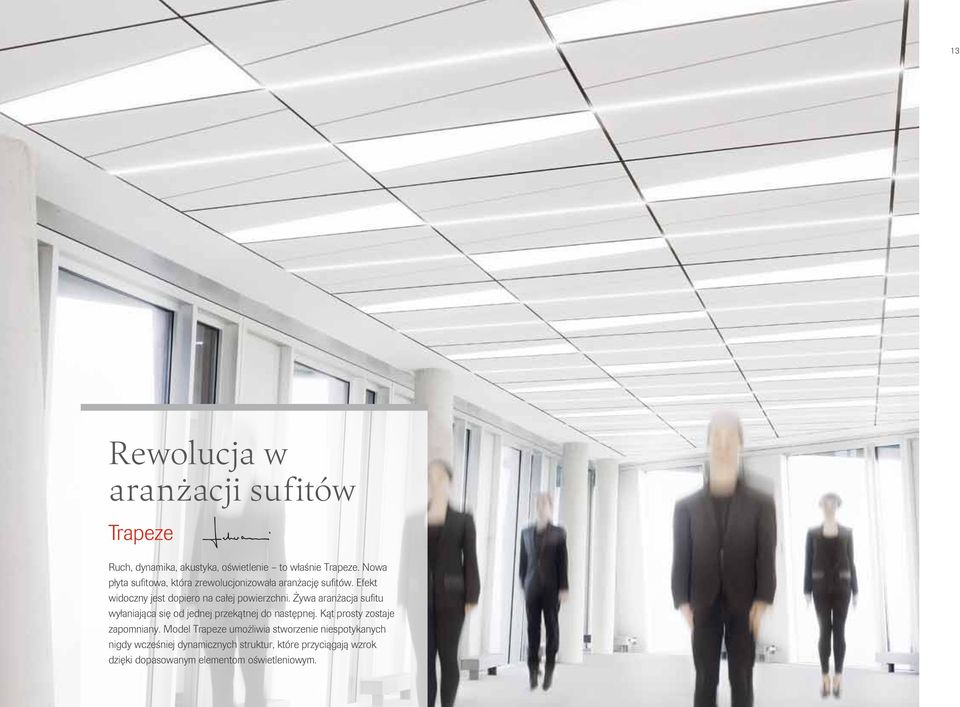

13 1 Rewolucja w aranżacji sufitów Trapeze Ruch, dynamika, akustyka, oświetlenie to właśnie Trapeze. Nowa płyta sufitowa, która zrewolucjonizowała aranżację sufitów. Efekt widoczny jest dopiero na całej powierzchni. Żywa aranżacja sufitu wyłaniająca się od jednej przekątnej do następnej. Kąt prosty zostaje zapomniany. Model Trapeze umożliwia stworzenie niespotykanych nigdy wcześniej dynamicznych struktur, które przyciągają wzrok dzięki dopasowanym elementom oświetleniowym.

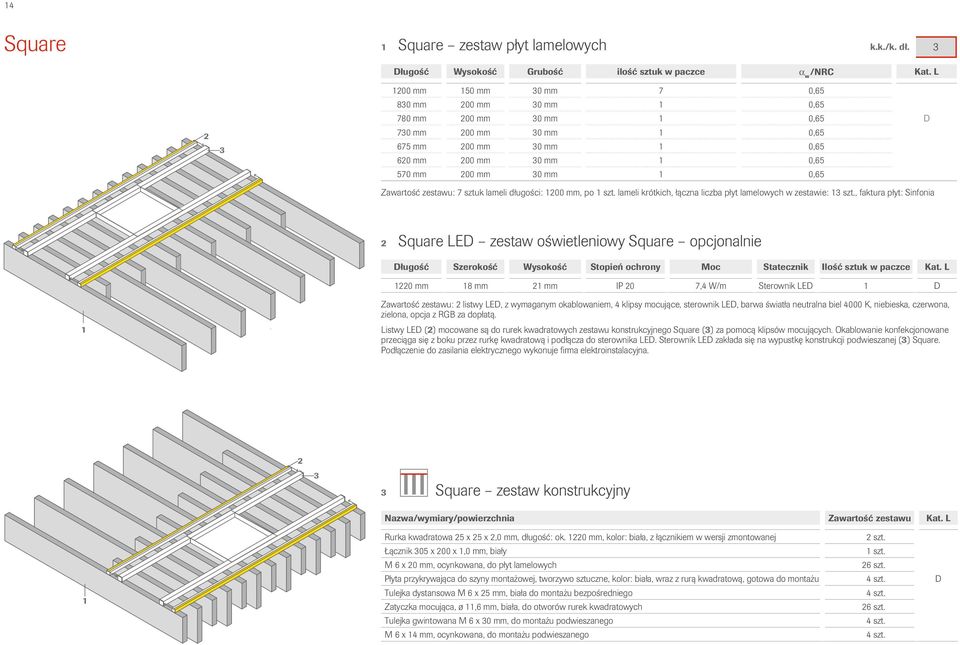

14 14 Square 1 Square zestaw płyt lamelowych k.k./k. dł. 2 Długość Wysokość Grubość ilość sztuk w paczce a w 1200 mm 150 mm 0 mm 7 0,65 80 mm 200 mm 0 mm 1 0, mm 200 mm 0 mm 1 0,65 D 70 mm 200 mm 0 mm 1 0, mm 200 mm 0 mm 1 0, mm 200 mm 0 mm 1 0, mm 200 mm 0 mm 1 0,65 Zawartość zestawu: 7 sztuk lameli długości: 1200 mm, po 1 szt. lameli krótkich, łączna liczba płyt lamelowych w zestawie: 1 szt., faktura płyt: Sinfonia 2 Square LED zestaw oświetleniowy Square opcjonalnie Długość Szerokość Wysokość Stopień ochrony Moc Statecznik Ilość sztuk w paczce Kat. L 1220 mm 18 mm 21 mm IP 20 7,4 W/m Sterownik LED 1 D 1 Zawartość zestawu: 2 listwy LED, z wymaganym okablowaniem, 4 klipsy mocujące, sterownik LED, barwa światła neutralna biel 4000 K, niebieska, czerwona, zielona, opcja z RGB za dopłatą. Listwy LED (2) mocowane są do rurek kwadratowych zestawu konstrukcyjnego Square () za pomocą klipsów mocujących. Okablowanie konfekcjonowane przeciąga się z boku przez rurkę kwadratową i podłącza do sterownika LED. Sterownik LED zakłada się na wypustkę konstrukcji podwieszanej () Square. Podłączenie do zasilania elektrycznego wykonuje firma elektroinstalacyjna. 2 Square zestaw konstrukcyjny Nazwa/wymiary/powierzchnia Zawartość zestawu Kat. L 1 Rurka kwadratowa 25 x 25 x 2,0 mm, długość: ok mm, kolor: biała, z łącznikiem w wersji zmontowanej 2 szt. Łącznik 05 x 200 x 1,0 mm, biały 1 szt. M 6 x 20 mm, ocynkowana, do płyt lamelowych 26 szt. Płyta przykrywająca do szyny montażowej, tworzywo sztuczne, kolor: biała, wraz z rurą kwadratową, gotowa do montażu 4 szt. D Tulejka dystansowa M 6 x 25 mm, biała do montażu bezpośredniego 4 szt. Zatyczka mocująca, ø 11,6 mm, biała, do otworów rurek kwadratowych 26 szt. Tulejka gwintowana M 6 x 0 mm, do montażu podwieszanego 4 szt. M 6 x 14 mm, ocynkowana, do montażu podwieszanego 4 szt.

15 15 Pełna otwartość Square Lamele w nowej odsłonie lamele zgrupowane w kwadratowe żagle sufitowe, które, gdy patrzymy na nie od dołu, tworzą formy trapezowe. Efekt ten uzyskujemy dzięki zastosowaniu lameli różnej długości i wysokości. Po połączeniu kilku żagli sufitowych powstają żywe obrazy. Square pozwala zoptymalizować akustykę w miejscach, gdzie niemożliwe jest zastosowanie zamkniętego sufitu podwieszanego, np. w obrębie stropów z aktywnym rdzeniem. W połączeniu z listwami oświetleniowymi LED system idealnie sprawdza się również jako rodzaj oświetlenia ambientowego.

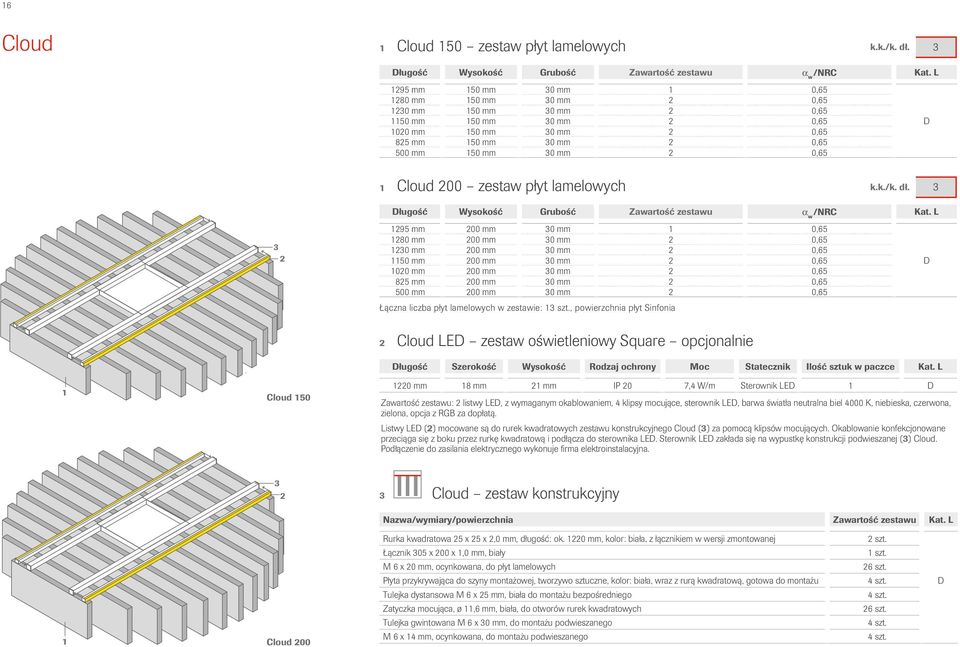

16 16 Cloud 1 Cloud 150 zestaw płyt lamelowych k.k./k. dł. Długość Wysokość Grubość Zawartość zestawu a w 1295 mm 150 mm 0 mm 1 0, mm 150 mm 0 mm 2 0, mm 150 mm 0 mm 2 0, mm 150 mm 0 mm 2 0,65 D 1020 mm 150 mm 0 mm 2 0, mm 150 mm 0 mm 2 0, mm 150 mm 0 mm 2 0,65 1 Cloud 200 zestaw płyt lamelowych k.k./k. dł. Długość Wysokość Grubość Zawartość zestawu a w mm 200 mm 0 mm 1 0, mm 200 mm 0 mm 2 0, mm 200 mm 0 mm 2 0, mm 200 mm 0 mm 2 0,65 D 1020 mm 200 mm 0 mm 2 0, mm 200 mm 0 mm 2 0, mm 200 mm 0 mm 2 0,65 Łączna liczba płyt lamelowych w zestawie: 1 szt., powierzchnia płyt Sinfonia 2 Cloud LED zestaw oświetleniowy Square opcjonalnie 1 Cloud 150 Długość Szerokość Wysokość Rodzaj ochrony Moc Statecznik Ilość sztuk w paczce Kat. L 1220 mm 18 mm 21 mm IP 20 7,4 W/m Sterownik LED 1 D Zawartość zestawu: 2 listwy LED, z wymaganym okablowaniem, 4 klipsy mocujące, sterownik LED, barwa światła neutralna biel 4000 K, niebieska, czerwona, zielona, opcja z RGB za dopłatą. Listwy LED (2) mocowane są do rurek kwadratowych zestawu konstrukcyjnego Cloud () za pomocą klipsów mocujących. Okablowanie konfekcjonowane przeciąga się z boku przez rurkę kwadratową i podłącza do sterownika LED. Sterownik LED zakłada się na wypustkę konstrukcji podwieszanej () Cloud. Podłączenie do zasilania elektrycznego wykonuje firma elektroinstalacyjna. 2 Cloud zestaw konstrukcyjny 1 Cloud 200 Nazwa/wymiary/powierzchnia Zawartość zestawu Kat. L Rurka kwadratowa 25 x 25 x 2,0 mm, długość: ok mm, kolor: biała, z łącznikiem w wersji zmontowanej 2 szt. Łącznik 05 x 200 x 1,0 mm, biały 1 szt. M 6 x 20 mm, ocynkowana, do płyt lamelowych 26 szt. Płyta przykrywająca do szyny montażowej, tworzywo sztuczne, kolor: biała, wraz z rurą kwadratową, gotowa do montażu 4 szt. D Tulejka dystansowa M 6 x 25 mm, biała do montażu bezpośredniego 4 szt. Zatyczka mocująca, ø 11,6 mm, biała, do otworów rurek kwadratowych 26 szt. Tulejka gwintowana M 6 x 0 mm, do montażu podwieszanego 4 szt. M 6 x 14 mm, ocynkowana, do montażu podwieszanego 4 szt.

17 17 Akustyczna chmura na firmamencie sufitu Cloud Łączenie lameli w okrągłe formy. Żagle sufitowe przypominające wyglądem chmury. Dodatkowy efekt dają różne wysokości lameli, dzięki czemu powstają atrakcyjnie optycznie obrazy. System umożliwia optymalizacje warunków akustycznych w pomieszczeniu, idealnie sprawdza się również tam, gdzie niemożliwe jest zastosowanie zamkniętego sufitu podwieszanego, np. w obrębie stropów z aktywnym rdzeniem. W połączeniu z opcjonalnym oświetleniem LED system Cloud idealnie sprawdza się również jako oświetlenie ambientowe.

18 18 OWAlight OWAlight Listwy oświetleniowe LED do S 15b CONSULT Nazwa/wymiary/powierzchnia Ilość sztuk w paczce Kat. L 6 OWAlight 1 1 D Listwa oświetleniowa LED, poprzeczka, długość: 600 mm, wysokość: 41 mm, szerokość: 14, mm, biała strona zewnętrzna, strona wewnętrzna: pasmo LED o długości 600 mm, listwa w wersji gotowej do podłączenia, długość kabla 1200 mm 4 OWAlight 2 1 D Listwa oświetleniowa LED, poprzeczka, długość: 1200 mm, wysokość: 41 mm, szerokość: 14, mm, biała strona zewnętrzna, z nacięciem po środku, strona wewnętrzna: pasmo LED o długości 600 mm, listwa w wersji gotowej do podłączenia, długość kabla 1200 mm 4 OWAlight 1 D Listwa oświetleniowa LED, poprzeczka, długość 1200 mm, wysokość: 41 mm, szerokość: 14, mm, biała strona zewnętrzna, z nacięciem po środku, strona wewnętrzna: pasmo LED o długości 1200 mm, listwa w wersji gotowej do podłączenia, długość kabla 1200 mm. 4a OWAlight a 1 D Listwa oświetleniowa LED, poprzeczka, długość 1200 mm, wysokość: 41 mm, szerokość: 14, mm, biała strona zewnętrzna, bez nacięcia po środku, strona wewnętrzna: pasmo LED o długości 1200 mm, listwa w wersji gotowej do podłączenia, długość kabla 1200 mm Transformator do listew oświetleniowych LED, z sześciokrotnym przyłączem rozgałęziacza, 100 W 1 D Transformator do listew oświetleniowych LED, z dwunastokrotnym przyłączem rozgałęziacza, 185 W 1 D Rozgałęziacz z 6 gniazdami, w wersji gotowej do podłączenia 1 D Przedłużacz z wtyczką i gniazdem, długość: 2000 mm 1 D Listwy oświetleniowe OWAlight montuje się zamiast poprzeczek nr 514CON/nr 524CON i/lub nr 512CON w systemie S 15b CONSULT. W ten sposób w rastrze sufitu można uzyskać kwadratowe lub prostokątne ramy oświetleniowe. Możliwy jest również montaż pojedynczych listew równolegle lub z przesunięciem równoległym. Listwy oświetleniowe są gotowe do podłączenia i można je łatwo połączyć z transformatorem przez rozgałęziacz. Dział OWAconsult opracowuje obliczenia oświetleniowe i plany montażowe dla OWAlight z uwzględnieniem wymaganych elementów. Barwa światła w neutralnej bieli (4000 K), moc 12 W na 600 mm. Wskazówka: Listwy OWAlight można łączyć tylko z dźwigarami i poprzeczkami systemu S 15b CONSULT o nr kat. 500CON, 512CON, 514CON i 524CON. Zawsze należy zamówić również podaną poniżej konstrukcję sufitową. Montaż OWAlight w istniejących już sufitach S 15b CONSULT należy uzgodnić z działem doradczym OWAconsult. S 15b CONSULT konstrukcja sufitu Nr kat. Nazwa/wymiary/powierzchnia Ilość sztuk w paczce / 0 / 2 Wieszak z podwójną sprężyną dociskową średnica: 4 mm, maksymalne obciążenie: 0,25 kn maks. rozpiętość: 270 mm, drut musi wystawać co najmniej 15 mm nad sprężyną 2 500CON Dźwigar wysokość: 41 mm, szerokość: 14, mm, długość: 600 mm, nacięcie co 600 mm lub 1200 mm strona zewnętrzna: biała, fuga cienia: biała 512CON Poprzeczka, wysokość: 41 mm, szerokość: 14, mm, długość: 600 mm strona zewnętrzna: biała, fuga cienia: biała 514CON Poprzeczka, wysokość: 41 mm, szerokość: 14, mm, długość: 1200 mm strona zewnętrzna: biała, fuga cienia: biała, z nacięciem po środku 524CON Poprzeczka, wysokość: 41 mm, szerokość: 14, mm, długość: 1200 mm strona zewnętrzna: biała, fuga cienia: biała, bez nacięcia po środku 5 50G Profil ścienny wysokość: 24 mm, szerokość: 19 mm, długość: 050 mm, strona widoczna: biała Profil ścienny wysokość: 2 mm, szerokość: 15 mm, długość: 050 mm, zagięcie krawędzi: 7,5 mm, strona widoczna: biała 20 szt. 70 szt /4a 5 40 szt. 40 szt. 40 szt. 2 szt.

19 19 Świecące fugi OWAlight OWAlight uzupełnia system sufitów S 15b CONSULT o nową montażową listwę oświetleniową LED. Zalety: dystyngowany, dyskretny wygląd przy wysokiej mocy oświetlenia i niewielkim zużyciu energii. Model OWAlight dostępny jest w długościach 600 mm i 1200 mm. Listwę oświetleniową montuje się w prosty sposób,dokładnie tak samo jak poprzeczki. Po wyłączeniu nie widać jej w rastrze sufitu, dzięki czemu nie zakłóca ogólnej aranżacji sufitu.

20 20

21 21 Innowacja przyciągająca uwagę OWAconsult collection Oprócz rozwiązań modułowych zaprojektowanych razem z Hadim Teheranim OWAconsult cały czas poszerza asortyment systemów płyt sufitowych. W naszym zespole złożonym z architektów, akustyków i projektantów powstają rozwiązania łączące w sobie akustykę, atrakcyjny wygląd i funkcjonalność. To nowy rozdział w aranżacji sufitów!

22 22 OWAplan OWAplan płyty z wełny mineralnej, tłoczone i igłowane k.k./k. dł. p OWA Długość Szerokość Grubość Ilość sztuk w paczce a w Warstwa tynku 1200 mm 800 mm 20 mm 6 0,60 / 0,65 B 2400 mm 1200 mm 20 mm 0* 0,60 / 0,65 B welon szklany OWAplan płyty z wełny mineralnej, bez tłoczeń i igłowania k.k./k. dł. p OWA Długość Szerokość Grubość Ilość sztuk w paczce a w płyta podtynkowa Instrukcja użytkowania: Płyty podtynkowe montowane z przesunięciem płyt względem siebie Płyty podtynkowe montujemy dłuższą krawędzią w kierunku padania światła naturalnego Śruby (do suchej zabudowy) nr 2007 nie mogą wystawać nad powierzchnię płyt. Łączenia płyt należy na całej długości skleić (klej nr 99/24) Klej odstający od fug należy zedrzeć po 15 min. Nie wycierać. Później usunięcie lub zeszlifowanie nie będzie możliwe (klej twardnieje). Wszystkie spoiny płyt należy zeszlifować (użyć szlifierki, papieru ściernego 100). Uwaga: szlifować lekko i równomiernie tak by nie powstały nierówności na powierzchni. Szlifowanie powinna wykonywać ta sama firma, która nakładała system natynkowy. Więcej ważnych informacji i detali technicznych dotyczących montażu tego systemu sufitów znajduje się w instrukcji użytkowania OWAplan oraz broszurze S 7, które można zamówić w dziale OWAconsult. Szkolenia Oferujemy szkolenia na miejscu z zakresu OWAplan dotyczące montażu systemu podtynkowego jak i zastosowania systemu tynku akustycznego. Aby uzyskać informacje na ten temat, prosimy skontaktować się z działem OWAconsult mm 800 mm 20 mm 6 0,10 / 0,10 D 2400 mm 1200 mm 20 mm 0* 0,10 / 0,10 D Płyty przeznaczone do żagli sufitowych Długość Szerokość Wysokość Grubość Ilość sztuk w paczce a w 1200 mm 00 mm 100 mm 20 mm 12 0,60 / 0,65 B * na jednej palecie S 7 OWAplan konstrukcja sufitu k.k./k. dł. Nr kat. Nazwa/wymiary/powierzchnia Ilość sztuk w paczce * 1 Wieszak noniuszowy część dolna do profilu CD 60 x 27 mm, długość: 10 mm, maksymalne obciążenie: 0,40 kn, ocynkowany 76 Kołek zabezpieczający do wieszaka noniuszowego, długość: ok. 70 mm, grubość mm, cynkowany 2002 Regulowany wieszak bezpośredni, zakres regulacji: 0 75 mm, cynkowany, z 2 kołkami zabezpieczającymi Profil CD 60 x 27 mm, długość: 4000 mm, ruszt nośny - odstęp osi 1000 mm 12 szt. 200 Profil CD 60 x 27 mm, długość: 4000 mm, raster płyt odtęp osi 400 mm 12 szt. 12 szt Łącznik krzyżowy, wysokość: 40 mm, szerokość: 60 mm, głębokość: 45 mm, cynkowany Łącznik podłużny, wysokość: 25 mm, szerokość: 60 mm, długość: 80 mm, cynkowany 6 51/22 Profil ścienny, wysokość: 50 mm, szerokość: 22 mm, grubość: 0,7 mm, długość: 000 mm, strona widoczna: 10 szt. biała Śruby do suchej zabudowy 1000 szt Śruba do nr 51/22 luzem 9 99/24 Klej do płyt, pojemnik 10 ml 12 szt. 801/4 Klapa rewizyjna Comfort do sufitów OWAplan 40 x 40 mm (wymiar zewnętrzny) luzem Uwaga: konieczne dodatkowe podwieszenie (patrz instrukcja montażu klap rewizyjnych Comfort OWAplan) 801/5 Klapa rewizyjna Comfort do sufitów OWAplan 540 x 540 mm (wymiar zewnętrzny) luzem Uwaga: konieczne dodatkowe podwieszenie (patrz instrukcja montażu klap rewizyjnych Comfort OWAplan) 8069/6 Rama montażowa do OWAplan składająca się z 2 części,długość: 40 mm luzem 447 Powłoka izolacyjna 12 x 1,5 mm (w przypadku wymogów przeciwpożarowych) rolka 25 m Zalecenia dotyczące materiałów: Aby zapewnić zachowanie podanych właściwości systemu, należy stosować materiały wymienione w katalogu. W przeciwnym wypadku gwarancja na system przestaje obowiązywać. * 1 przedłużenie nr 16/... patrz lista akcesoriów strona 6 p OWA

23 2 Accept no limits! OWAplan Akustyka, ochrona przeciwpożarowa i atrakcyjny wygląd w jednym systemie sufitowym: S 7 OWAplan. Do restauracji, holi, muzeów, galerii, szkół, galerii handlowych, hoteli lub mieszkań prywatnych. OWAplan świetnie sprawdza się we wszystkich rodzajach pomieszczeń. Wykończenie w kolorze białym, czarnym; możliwe są również inne opcje kolorystyczne. System OWAplan dostosowuje się do każdego projektu kolorystycznego i zapewnia przyjemną akustykę pomieszczenia. Delikatna struktura tynku nadaje sufitom wyrazistą elegancję. System posiada klasyfikację materiałową: niepalne według EN OWAplan tworzy także doskonałe połączenie z systemem Trapeze (strona 12) w tym przypadku jako okalający gzyms. OWAplan. Accept no limits!

24 24 Molinari i Sinfonia Molinari/O płyty z wełny mineralnej k.k./k. dł. Długość Szerokość Grubość Ilość sztuk w paczce a w 600 mm 600 mm 15 mm 12 0,25 / 0,25 D 625 mm 625 mm 15 mm 12 0,25 / 0,25 D Molinari/N płyty z wełny mineralnej k.k./k. dł. Molinari Sinfonia Długość Szerokość Grubość Ilość sztuk w paczce a w 600 mm 600 mm 15 mm 12 0,65 / 0,65 D 625 mm 625 mm 15 mm 12 0,65 / 0,65 D Sinfonia płyty z wełny mineralnej k.k./k. dł. Długość Szerokość Grubość Ilość sztuk w paczce a w 600 mm 600 mm 15 mm 12 0,85 / 0,85 B 625 mm 625 mm 15 mm 12 0,85 / 0,85 B S 15 cliq konstrukcja sufitu Nr kat. Nazwa/wymiary/powierzchnia Ilość sztuk w paczce / 0 / 2 Wieszak z podwójną sprężyną dociskową średnica: 4 mm, maksymalne obciążenie: 0,25 kn maks. rozpiętość: 270 mm, drut musi wystawać co najmniej 15 mm nad sprężyną 2 cliq-15-mr Dźwigar wysokość: 8 mm, szerokość: 15 mm, długość: 000 mm / 125 mm, strona widoczna: biała cliq-15-ct Poprzeczka wysokość: 8 mm, szerokość: 15 mm, długość: 600 mm /625 mm, strona widoczna: biała 4 cliq-15-ct Poprzeczka wysokość: 8 mm, szerokość: 15 mm, długość: 1200 mm /1250 mm, strona widoczna: biała 5 50G Profil ścienny wysokość: 24 mm, szerokość: 19 mm, długość: 050 mm, strona widoczna: biała 20 szt. 60 szt. 60 szt. 40 szt. dostępna również w systemie S / S cliq (listwa 24 mm)

25 25 Połączenie sił w akustyce Molinari i Sinfonia Każda z tych powierzchni indywidualnie ma wiele właściwości, ale obydwie razem dają najlepszy efekt. Można je ułożyć na suficie w formie szachownicy, w szeregu, pogrupowane w pola lub dowolnie. Akustyka jest zawsze doskonała. Wybrany obraz sufitu przestał się podobać? Nie ma problemu. Trzeba tylko zaprojektować nowy wzór sufitu, wyjąć płyty i ponownie włożyć zgodnie z życzeniem. Gotowe. W połączeniu z oświetleniem Flexo LED (strona 6) sufit może rozbłysnąć. Połącz to!

26 26 Bamboo Bamboo jasny Sternbild płyty z wełny mineralnej 4c 10c Długość Szerokość Grubość Ilość sztuk w paczce a w 600 mm 600 mm 20 mm 8 0,70 / 0,65 D 625 mm 625 mm 20 mm 8 0,70 / 0,65 D Bamboo jasny Sternbild, z nadrukiem Bamboo ciemny regularnie dziurkowany, z nadrukiem Bamboo ciemny regularnie dziurkowany płyty z wełny mineralnej Długość Szerokość Grubość Ilość sztuk w paczce a w 600 mm 600 mm 20 mm 8 0,55 / 0,60 D 625 mm 625 mm 20 mm 8 0,55 / 0,60 D 4c 10c S 19 Teccor konstrukcja sufitu Nr kat. Nazwa/wymiary/powierzchnia Ilość sztuk w paczce 1 12 / 0 / 2 Wieszak z podwójną sprężyną dociskową średnica: 4 mm, maksymalne obciążenie: 0,25 kn maks. rozpiętość: 270 mm, drut musi wystawać co najmniej 15 mm nad sprężyną Dźwigar wysokość: 8 mm, szerokość: 24 mm, długość: 700 mm /750 mm strona widoczna: biała strona widoczna: Bamboo jasny/ciemny 46 Poprzeczka wysokość: 2 mm, szerokość: 24 mm, długość: 600 mm /625 mm strona widoczna: biała strona widoczna: Bamboo jasny/ciemny 4 47 Poprzeczka wysokość: 2 mm, szerokość: 24 mm, długość: 1200 mm /1250 mm strona widoczna: biała strona widoczna: Bamboo jasny/ciemny 5 50/19 Profil ścienny wysokość: 8 mm, szerokość całkowita: 0 mm, szerokość widoczna: 15 mm, długość: 050 mm strona widoczna: biała strona widoczna: Bamboo jasny/ciemny 25 szt. 25 szt. 75 szt. 75 szt. 50 szt. 50 szt. 5 szt. 5 szt.

27 27 Akustyka inspirowana naturą Bamboo Trend natury w architekturze jest coraz silniejszy. Bamboo nadaje sufitowi naturalny wygląd oraz zapewnia odpowiednią akustykę pomieszczenia dzięki płytom sufitowym w prostych, ciepłych odcieniach drewna.

28 28 Bamboo Bamboo jasny Sternbild płyty z wełny mineralnej k.k./k. dł. Długość Szerokość Grubość Ilość sztuk w paczce a w 600 mm 600 mm 15 mm 12 0,70 / 0,65 D 625 mm 625 mm 15 mm 12 0,70 / 0,65 D Bamboo ciemny regularnie dziurkowany płyty z wełny mineralnej k.k./k. dł. Bamboo jasny Sternbild, Dostępne również w wersji Schlicht Bamboo ciemny regularnie dziurkowany, Dostępne również w wersji Schlicht Długość Szerokość Grubość Ilość sztuk w paczce a w 600 mm 600 mm 15 mm 12 0,55 / 0,60 D 625 mm 625 mm 15 mm 12 0,55 / 0,60 D Bamboo jasny/ciemny Schlicht płyty z wełny mineralnej k.k./k. dł. Długość Szerokość Grubość Ilość sztuk w paczce a w 600 mm 600 mm 15 mm 12 0,15 / 0,15 D 625 mm 625 mm 15 mm 12 0,15 / 0,15 D S konstrukcja sufitu Nr kat. Nazwa/wymiary/powierzchnia Ilość sztuk w paczce 1 12 / 0 / 2 Wieszak z podwójną sprężyną dociskową średnica: 4 mm, maksymalne obciążenie: 0,25 kn maks. rozpiętość: 270 mm, drut musi wystawać co najmniej 15 mm nad sprężyną Dźwigar wysokość: 8 mm, szerokość: 24 mm, długość: 700 mm /750 mm strona widoczna: biała strona widoczna: Bamboo jasny/ciemny 46 Poprzeczka wysokość: 2 mm, szerokość: 24 mm, długość: 600 mm /625 mm strona widoczna: biała strona widoczna: Bamboo jasny/ciemny 4 47 Poprzeczka wysokość: 2 mm, szerokość: 24 mm, długość: 1200 mm /1250 mm strona widoczna: biała strona widoczna: Bamboo jasny/ciemny 5 50G Profil ścienny wysokość: 24 mm, szerokość:19 mm, długość: 050 mm strona widoczna: biała strona widoczna: Bamboo jasny/ciemny 25 szt. 25 szt. 75 szt. 75 szt. 50 szt. 50 szt. 40 szt. 40 szt.

29 29 Natura w nowych projektach wnętrz Bamboo Chcemy udostępnić w nowej formie wyjątkową atmosferę azjatyckich kultur mieszkalnych i połączyć ją ze współczesnymi wymaganiami dotyczącymi akustyki oraz ochrony przeciwpożarowej. Bamboo to elegancki kontrpartner dla drewnianych podłóg, ale doskonale prezentuje się również solo jako sufit akustyczny w przyjemnych biurach, holach, stołówkach, korytarzach itd. Zainspirowani niepowtarzalną azjatycką kulturą mieszkalną, skorzystaliśmy z niej, nadaliśmy jej nową formę, uwzględniając jednocześnie współczesne wymagania akustyki i ochrony ogniowej.

30 0 Opus Opus płyty z wełny mineralnej 4c 10c Długość Szerokość Grubość Ilość sztuk w paczce a w 600 mm 600 mm 20 mm 8 0,70 / 0,65 D 625 mm 625 mm 20 mm 8 0,70 / 0,65 D S 19 Teccor konstrukcja sufitu Nr kat. Nazwa/wymiary/powierzchnia Ilość sztuk w paczce / 0 / 2 Wieszak z podwójną sprężyną dociskową średnica: 4 mm, maksymalne obciążenie: 0,25 kn maks. rozpiętość: 270 mm, drut musi wystawać co najmniej 15 mm nad sprężyną 2 45 Dźwigar wysokość: 8 mm, szerokość: 24 mm, długość: 700 mm /750 mm strona widoczna: biała 46 Poprzeczka wysokość: 2 mm, szerokość: 24 mm, długość: 600 mm /625 mm strona widoczna: biała 4 47 Poprzeczka wysokość: 2 mm, szerokość: 24 mm, długość: 1200 mm /1250 mm strona widoczna: biała 5 50/19 Profil ścienny wysokość: 8 mm, szerokość całkowita: 0 mm, szerokość widoczna: 15 mm, długość: 050 mm strona widoczna: biała 25 szt. 75 szt. 50 szt. 5 szt.
