1 KONSTRUKCYJNE PŁYTY GRZEWCZE NA PODCZERWIEN

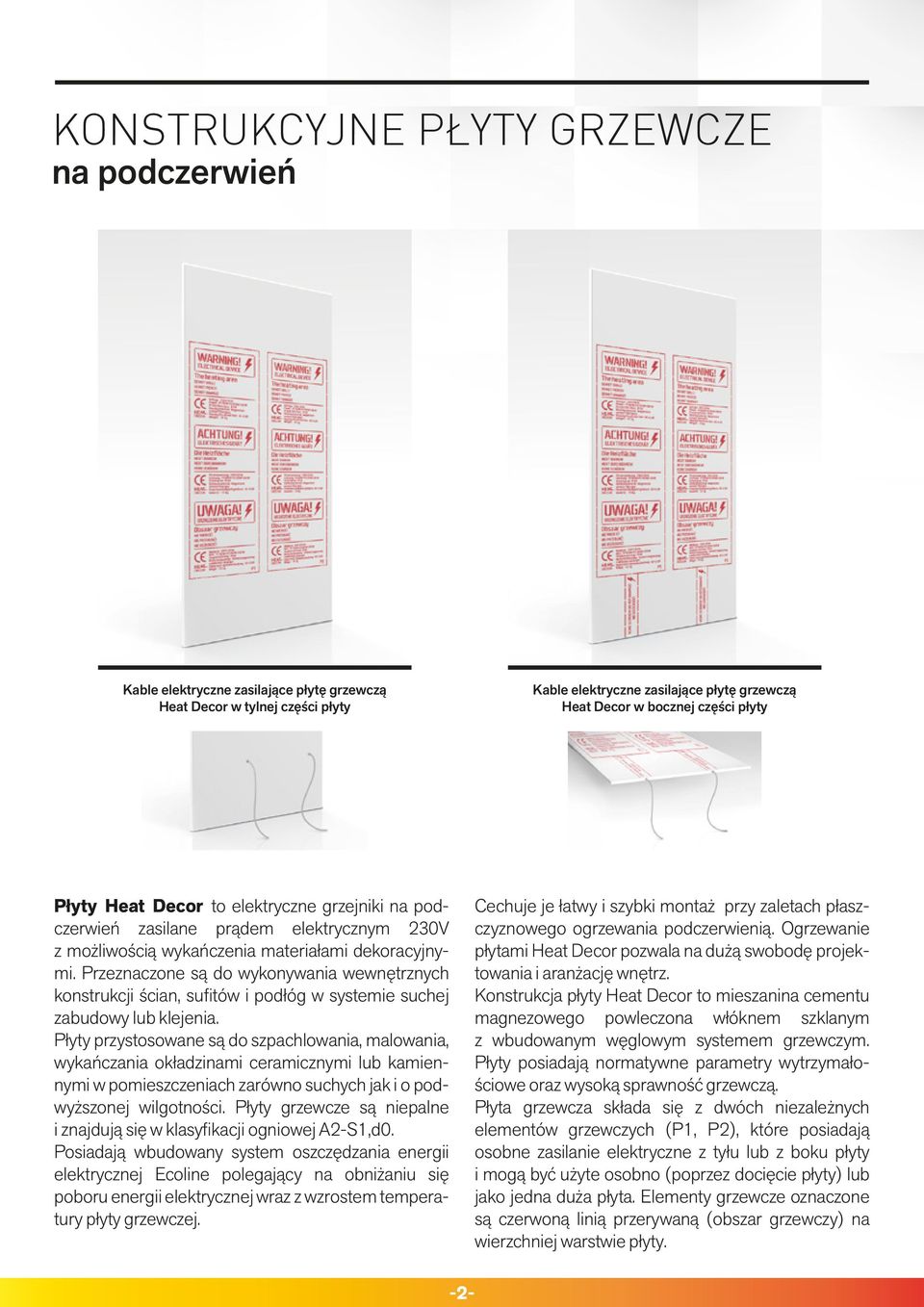

2 KONSTRUKCYJNE PŁYTY GRZEWCZE na podczerwień Kable elektryczne zasilające płytę grzewczą Heat Decor w tylnej części płyty Kable elektryczne zasilające płytę grzewczą Heat Decor w bocznej części płyty Płyty Heat Decor to elektryczne grzejniki na podczerwień zasilane prądem elektrycznym 230V z możliwością wykańczenia materiałami dekoracyjnymi. Przeznaczone są do wykonywania wewnętrznych konstrukcji ścian, sufitów i podłóg w systemie suchej zabudowy lub klejenia. Płyty przystosowane są do szpachlowania, malowania, wykańczania okładzinami ceramicznymi lub kamiennymi w pomieszczeniach zarówno suchych jak i o podwyższonej wilgotności. Płyty grzewcze są niepalne i znajdują się w klasyfikacji ogniowej A2-S1,d0. Posiadają wbudowany system oszczędzania energii elektrycznej Ecoline polegający na obniżaniu się poboru energii elektrycznej wraz z wzrostem temperatury płyty grzewczej. Cechuje je łatwy i szybki montaż przy zaletach płaszczyznowego ogrzewania podczerwienią. Ogrzewanie płytami Heat Decor pozwala na dużą swobodę projektowania i aranżację wnętrz. Konstrukcja płyty Heat Decor to mieszanina cementu magnezowego powleczona włóknem szklanym z wbudowanym węglowym systemem grzewczym. Płyty posiadają normatywne parametry wytrzymałościowe oraz wysoką sprawność grzewczą. Płyta grzewcza składa się z dwóch niezależnych elementów grzewczych (P1, P2), które posiadają osobne zasilanie elektryczne z tyłu lub z boku płyty i mogą być użyte osobno (poprzez docięcie płyty) lub jako jedna duża płyta. Elementy grzewcze oznaczone są czerwoną linią przerywaną (obszar grzewczy) na wierzchniej warstwie płyty. -2-

3 FUNKCJONALNOSC Docięcie płyty pod wymiar 2. Podział na dwie osobne płyty grzewcze 1 3. Puszka elektryczna 4. Gniazdo elektryczne 5. Blachowkręty 6. Obszar grzewczy 6 Budowa płyty grzewczej Heat Decor umożliwia: docinanie płyty pod wymiar, podział płyty pomiędzy strefami grzewczymi na dwa osobne urządzenia grzewcze, montaż gniazd elektrycznych, puszek, czujników temperatury oraz elementów dekoracji wnętrz poza obszarem grzewczym płyty, łączenie płyt grzewczych w sposób szeregowy oraz równoległy dla uzyskania planowanej powierzchni grzewczej. 5 4 Płyty grzewcze Heat Decor montowane są do przygotowanej konstrukcji systemu suchej zabudowy za pomocą blachowkrętów w miejscach poza obszarem grzewczym. Obszar grzewczy (oznaczony przerywaną linią) wyznacza powierzchnię urządzenia elektrycznego, na której zabrania się wiercenia, przebijania oraz innych czynności mogących trwale uszkodzić płytę grzewcza. -3-

4 ZASTOSOWANIA Ogrzewanie ścienne na profilach stalowych (ściana osłonowa) pomieszczenie o podwyższonej wilgotności 1. Płyta grzewcza Heat Decor 2. Konstrukcja stalowa - system suchej zabudowy 3. Przewód instalacyjny zasilający płytę grzewczą Heat Decor 4. Otwór w profilu stalowym do przeprowadzenia kabla zasilającego płytę grzewczą Heat Decor 5. Wełna mineralna 6. Folia paroizolacyjna 7. Blachowkręty 8. Masa spoinowa pełno-elastyczna 9. Hydroizolacja gumą w płynie 10. Warstwa gruntująca 11. Klej pełno-elastyczny do okładzin ceramicznych i kamiennych 12. Okładzina ścienna ceramiczna, kamienna cm

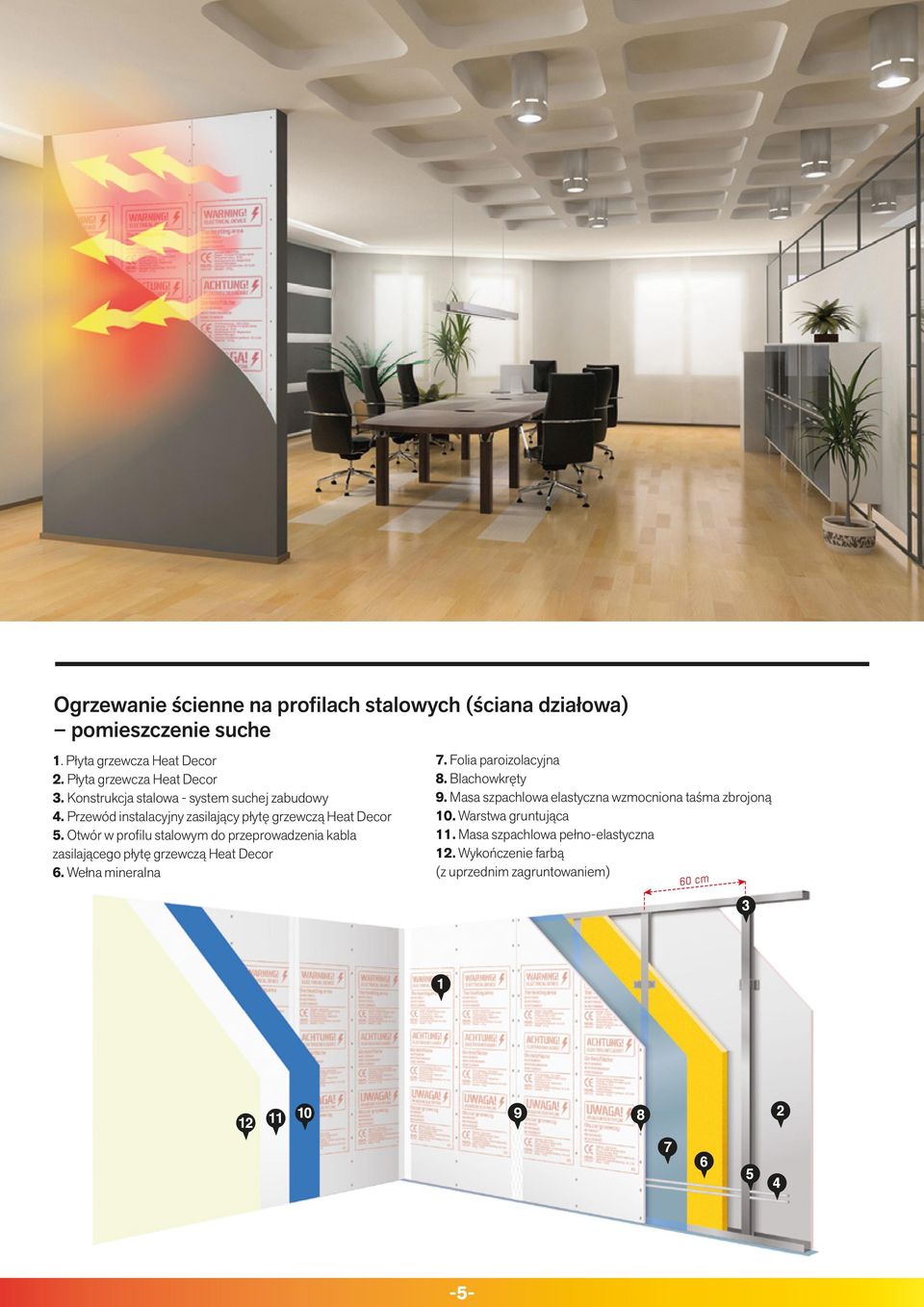

5 Ogrzewanie ścienne na profilach stalowych (ściana działowa) pomieszczenie suche 1. Płyta grzewcza Heat Decor 2. Płyta grzewcza Heat Decor 3. Konstrukcja stalowa - system suchej zabudowy 4. Przewód instalacyjny zasilający płytę grzewczą Heat Decor 5. Otwór w profilu stalowym do przeprowadzenia kabla zasilającego płytę grzewczą Heat Decor 6. Wełna mineralna 7. Folia paroizolacyjna 8. Blachowkręty 9. Masa szpachlowa elastyczna wzmocniona taśma zbrojoną 10. Warstwa gruntująca 11. Masa szpachlowa pełno-elastyczna 12. Wykończenie farbą (z uprzednim zagruntowaniem) cm

6 Ogrzewanie sufitowe na profilach stalowych 1. Płyta grzewcza Heat Decor 2. Konstrukcja stalowa - system suchej zabudowy 3. Puszka elektryczna 4. Przewód instalacyjny zasilający płytę grzewczą Heat Decor 5. Folia paroizolacyjna 6. Wełna mineralna 7. Blachowkręty 8. Masa szpachlowa elastyczna wzmocniona taśma zbrojoną 9. Warstwa gruntująca 10. Masa szpachlowa pełno-elastyczna 11. Wykończenie farbą (z uprzednim zagruntowaniem) 4 3 cm

7 Ogrzewanie podłogowe 1. Płyta grzewcza Heat Decor 2. Wylewka betonowa lub konstrukcja drewniana 3. Klej pełnoelastyczny do płyt na całej powierzchni 4. Puszka elektryczna - zasilanie płyty grzewczej Heat Decor 5. Masa spoinowa pełno-elastyczna 6. Hydroizolacja gumą w płynie w przypadku pomieszczeń wilgotnych 7. Warstwa gruntująca w przypadku stosowania okładzin podłogowych klejonych 8. Klej pełno-elastyczny do okładzin podłogowych w przypadku stosowania podłóg klejonych. 9. Okładzina podłogowa

8 ENERGOOSZCZEDNOSC Zużycie energii elektrycznej w stosunku do temperatury płyty grzewczej na przykładzie płyty Heat Decor Ecoline E- Płyty grzewcze Heat Decor to produkt wysoce ekologiczny Temperatura płyty grzewczej Heat Decor 10 C 20 C 30 C C 50 C C Energooszczędna płyta grzewcza Heat Decor Ecoline Zużycie energii elektrycznej [W] [%] 318,12 292,38 277,53 262, , 88, 84,10 79,50 255,09 77,30 Wykres zużycia energii elektrycznej w zależności od temeperatury płyty grzewczej Heat Decor 0 Zużycie energii elektrycznej [W] energooszczędna płyta grzewcza Heat Decor C 10 C 20 C 30 C C 50 C C WYDAJNOSC Płaszczyznowe ogrzewanie płytami Heat Decor w ujęciu termowizyjnym. Równomierny rozkład temperatury oraz efektywność dużej powierzchni grzewczej. C 16 C

9 STEROWANIE płyt grzewczych Sterowanie płytami Heat Decor odbywa się przy użyciu elektronicznych termostatów wyposażonych w czujniki temperatury powietrza oraz w czujniki temperatury podłogi, w przypadku ogrzewania podłogowego. Podstawową funkcją termostatów jest utrzymywanie komfortowej temperatury w pomieszczenia oraz oszczędzanie energii elektrycznej poprzez ciągłą kontrolę ustawionej temperatury. System sterowania płytami Heat Decor stosowany jest formie przewodowej lub bezprzewodowej. Bezprzewodowe sterowanie ogrzewaniem funkcjonuje dzięki połączeniu termostatu bezprzewodowego oraz odbiorników z funkcją wzajemnej komunikacji. Odbiorniki komunikują się z termostatem otrzymując sygnał włączenia lub wyłączenia ogrzewania. Odbiorniki montowane są w sposób natynkowy lub podtynkowy, co umożliwia duża swobodę aranżacji wnętrza. Zarządzanie cyklami grzewczymi oraz temperaturą pomieszczenia odbywa się z poziomu termostatu, komputera, tabletu lub telefonu. Z jednego urządzenia zarządzamy wszystkimi ogrzewanymi pomieszczeniami. Bezprzewodowa metoda sterowania płytami Heat Decor tworzy system inteligentnego Domu z funkcją energooszczędnego ogrzewania płaszczyznowego. Przewodowe sterowanie ogrzewaniem odbywa się poprzez pojedynczy przewodowy termostat montowany na ścianie. Temperatura pomieszczenia oraz cykle grzewcze programowane się bezpośrednio w termostacie. To nr najprostsza forma sterowania ogrzewaniem płaszczyznowym Heat Decor, Model cechuje kat. ją szybki montaż i prosta obsługa ogrzewania. Montaż w puszce podtynkowej nr kat. Model Wymiary [mm]

10 RODZAJE PŁYT GRZEWCZYCH ściennych, podłogowych, sufitowych z kablem zasilającym z tyłu płyty F R1 R2 R1 C B P1 P2 E H D D A Płyta grzewcza konstrukcyjna Heat Decor Ecoline - kabel zasilający w tylnej części płyty Zastosowanie: ogrzewanie ścienne, podłogowe, sufitowe. Montaż: na konstrukcji suchej zabudowy, płyty klejone do ścian Wymiary i podłogi. [mm] nr kat. Model Wymiary [mm] A B C D E F R1 R2 H Moc grzewcza [W] użytk. max Waga [kg] Waga [kg] 1. Heat Decor E P1: P2: 4 2. Heat Decor E P1:165 P2: Heat Decor E Heat Decor E-/12 ~19 5. Heat Decor EF P1: P2: 4 ~48 6. Heat Decor EF P1:165 P2:165 ~48 7. Heat Decor EF ~48 8. Heat Decor EF-/12 ~24 Płyta grzewcza konstrukcyjna Heat Decor Powerline - kabel zasilający w tylnej części płyty Zastosowanie: ogrzewanie ścienne, podłogowe. Montaż: płyty klejone do ścian i podłogi (wymagany czujnik temperatury płyty, max temp. płyty C) nr kat. Model Wymiary [mm] A B C D E F R1 R2 H Moc grzewcza [W] użytk. max Waga [kg] 51. Heat Decor P P1:0 P2: Heat Decor P P1:300 P2: Heat Decor P P1:200 P2: Heat Decor P-0/12 P1:200 P2:200 0 ~19-10-

11 RODZAJE PŁYT GRZEWCZYCH podłogowych z kablem zasilającym z boku płyty F R1 R2 R1 C B P1 P2 E H D D A Płyta grzewcza konstrukcyjna Heat Decor Ecoline - kabel zasilający z boku płyty Zastosowanie: ogrzewanie podłogowe. Montaż: płyty klejone do podłogi, płyty przykręcane do konstrukcji drewnianej. nr kat. Model Wymiary [mm] A B C D E F R1 R2 H Moc grzewcza [W] użytk. max Waga [kg] 9. Heat Decor ES P1: P2: Heat Decor ES P1:165 P2: Heat Decor ES Heat Decor ES-/12 ~ Heat Decor EFS P1: P2: 4 ~ Heat Decor EFS P1:165 P2:165 ~ Heat Decor EFS ~ Heat Decor EFS-/12 ~24 Płyta grzewcza konstrukcyjna Heat Decor Powerline - kabel zasilający z boku płyty Zastosowanie: ogrzewanie podłogowe. Montaż: płyty klejone do podłogi (wymagany czujnik temperatury płyty, max temp. płyty C) nr kat. Model Wymiary [mm] A B C D E F R1 R2 H Moc grzewcza [W] użytk. max Waga [kg] 55. Heat Decor PS P1:0 P2: Heat Decor PS P1:300 P2: Heat Decor PS P1:200 P2: Heat Decor PS-0/12 P1:200 P2:200 0 ~19-11-

12 PARAMETRY TECHNICZNE konstrukcyjnych płyt grzewczych Heat Decor Rodzaj ogrzewania Element grzewczy Napięcie znamionowe Zasilanie Długość przewodów zasilających Stopień ochrony przed penetracją czynników zewnętrznych Materiał obudowy Odporność ogniowa obudowy Zastosowania płyt do konstrukji wewnętrznych Rodzaje możliwego wykończenia płyt Wytrzymałość na obciążenia przedmiotami mocowanymi do płyt (siła przykładana przez pojedynczy dybel montażowy Molly) IR - promieniowanie podczerwone Włókna węglowe 230 V,50 Hz Dwustrefowe 3 m IP X5 Cement magnezowy z włóknem szklanym A2-s1, d0 Pokrycie ścian, ściany działowe, sufit, podłoga - w pomieszczeniach suchych oraz o podwyższonej wilgotności Szpachlowanie i malowanie, okładziny ceramiczne, okładziny kamienne 1,7 kn wyrywanie (173 kg) 2,5 kn na ścinanie (255 kg) Wytrzymałość płyty na zginanie Wytrzymałość płyty na ściskanie Akustyka Współczynnik przewodzenia ciepła płyty od strony izolacyjnej λ [W/mK] Stabilność wymiarowa w określonych warunkach temperaturowych i wilgotnościowych (w tem.:+ C i wilg. % oraz tem.:-20 C) F7 C12 19 db 0,155 Długość i szerokość 0,02 % Grubość 1 % KONSTRUKCYJNE PŁYTY GRZEWCZE NA PODCZERWIEN Płyty grzewcze Heat Decor to produkt wysoce ekologiczny Heat Decor ul. Cystersów 3, Kraków Tel: biuro@heatdecor.com TECHNOLOGIA OPATENTOWANA WSZELKIE PRAWA ZASTRZEŻONE
