1 Instrukcja montażu Rockfon Eclipse

2 Rockfon Eclipse INFORMACJE OGÓLNE Opis systemu: Rockfon Eclipse to bezramowa wyspa sufitowa dostępna w wielu kształtach. Wyspy w kształcie kwadratu i prostokąta mają krawędź podkreśloną delikatnym ścięciem. Pozostałe kształty wykończone są krawędzią prostą. Wierzchnia strona wyspy pokryta jest pomalowanym welonem z włókna szklanego dającym gładką, białą powierzchnię. Tylna strona pokryta jest warstwą z białego welonu akustycznego, który dodatkowo odbija światło. Krawędzie wyspy są pomalowane. Dodatkowo, tylna strona wyspy Eclipse Rectangle 2360 zaopatrzona jest w dwa profile nośne aluminiowe. Przenoszenie i przechowywanie: Wyspy Rockfon Eclipse pakowane są w kartony, które powinny być przenoszone ostrożnie, przez dwie osoby. Należy je przechowywać na płaskiej powierzchni, w pozycji poziomej. Do każdego kartonu dołączono parę rękawiczek, których należy używać przy przenoszeniu wysp Rockfon Eclipse. Warunki w miejscu montażu: Wyspy Rockfon Eclipse nie wymagają aklimatyzacji. Skalna wełna mineralna jest stabilna wymiarowo nawet do 100% wilgotności względnej powietrza. Produkt może być instalowany w zakresie temperatury od 0 C do 40 C. Ograniczenia: System Rockfon Eclipse, ze względu na ryzyko korozji elementów systemu podwieszenia, nie powinien być stosowany na basenach oraz na zewnątrz budynków. ELEMENTY SYSTEMU Płyty Rockfon Eclipse Krawędzie Kształty Wymiary modularne (mm) Ilość szt/ karton Masa (kg/szt) Be Square 1160 x 1160 x ,0 Be Rectangle 1760 x 1160 x x 1160 x ,0 17,0 A Circle 800 x 800 x x 1160 x ,0 7,0 A Triangle 1160 x 1160 x ,0 A Hexagon 1160 x 1160 x ,0 A Oval 1760 x 1160 x ,0 A Random 1760 x 1160 x ,0 2

3 Rockfon Eclipse Do podwieszania wysp Rockfon Eclipse służy zestaw zawiesi składający się z regulowanych stalowych linek oraz akcesoriów. Zawiesia połaczone są z wyspą za pomocą spiral kotwiących. Spirale kotwiące Ilość szt/karton Masa (kg/karton) 100 1,2 Średnica: Ø 22 mm Długość: 48 mm ±1 Część widoczna: 12.5 mm System podwieszenia Eclipse Ilość szt/karton Masa (kg/karton) 4 komplety po 4 sztuki 1,0 4 komplety po 6 sztuk 1,4 Układ podwieszenia Rockfon Eclipse przystosowany jest do mocowania w betonie. Jeśli wymagane jest mocowanie w innym materiale, kotwę do betonu można zastąpić innym elementem mocującym zakończonym zewnętrznym z gwintem M6 (np. wkręt do drewna, zacisk itp.). Linka stalowa o dł. 1500mm Spirale kotwiące oraz układ podwieszenia sprzedawane są osobno. Wyspy sufitowe Rockfon Eclipse objęte są gwarancją wyłącznie wtedy, gdy do ich montażu użyto spiral kotwiących Rockfon. 3

4 Rockfon Eclipse INSTRUKCJE MONTAŻOWE Informacje ogólne: Aby ograniczyć ryzyko uszkodzenia wysp Rockfon Eclipse oraz ułatwić i przyspieszyć ich montaż, zarówno kartony, jak i pojedyncze wyspy należy przenosić we dwie osoby. Mocowanie spiral kotwiących do wyspy: Spirale kotwiące należy przykręcać pionowo do tylnej strony wyspy. Minimalna odległość od krawędzi płyty do spirali wynosi 150 mm. Minimalna odległość pomiędzy spiralami kotwiącymi to 600 mm. Maksymalne obciążenie spirali kotwiącej wynosi 5 kg. Do montażu wyspy o wymiarach 1160 x 1160 mm potrzebne są cztery, równomiernie rozłożone, spirale kotwiące. Wyspy o wymiarach 1760 x 1160 mm wymagają sześciu równomiernie rozłożonych punktów zawieszenia. Minimalna odległość pomiędzy spiralami kotwiącymi to 600mm min. 150mm min. 150mm 4

5 Rockfon Eclipse Rockfon Eclipse Rectangle 2360: Wyspa Eclipse Rectangle 2360 posiada z tylnej strony dwa profile nośne aluminiowe. Profile mają pięć otworów, co ułatwia umiejscowienie spiral kotwiących. Ilość spiral kotwiących zależy od metody montażu (opisane poniżej), ale ze względów bezpieczeństwa zaleca się stosowanie sześciu. Uwaga: Zaleca się montaż wysp Rockfon Eclipse Rectangle 2360 w taki sposób, aby ich ciężar rozkładał się równomiernie na wszystkie punkty podwieszenia (wypoziomowanie). Metoda montażu nr 1: Jeśli wyspa nie jest dodatkowo obciążona, panel może być podwieszony jedynie na czterech zawiesiach (sześć spiral kotwiących pozostaje ciągle wkręcone w panel). Nie należy wkręcać spirali kotwiących w otwory zewnętrzne. Rockfon Eclipse Rectangle 2360x1160 bez dodatkowego obciążenia: 4 punkty zawieszenia 530 mm 246 mm Metoda montażu nr 2: W sytuacji, gdy wyspa musi przenosić dodatkowe obciążenie (do 5 kg), panel powinien być podwieszony w sześciu punktach. Wówczas spirale kotwiące należy zamontować w otworach zewnętrznych. Rockfon Eclipse Rectangle 2360x1160 z dodatkowym obciążeniem: 6 punktów zawieszenia 950 mm 230 mm 246 mm 5

6 Rockfon Eclipse Kształty: Punkty zawieszenia powinny być rozmieszczone równomiernie jak pokazano na poniższych rysunkach. Minimalna odległość od krawędzi wyspy wynosi cm. 6

7 Rockfon Eclipse Montaż układu podwieszenia oraz paneli Rockfon Eclipse: Przed montażem wysp sufitowych należy upewnić się, że konstrukcja, do której mocowane są wyspy jest wytrzymała, a jej nośność gwarantuje przeniesienie obciążenia co najmniej 25 kg. W przypadku mocowania wysp w betonie, należy wiertłem o średnicy 6 mm wywiercić otwór o głębokości 30 mm. Osłonić gwint M6 kołka montażowego przed wbiciem go do wywierconego otworu. Przed przejściem do dalszego etapu montażu trzeba sprawdzić, czy kołek został właściwie rozparty. Na tym etapie powinien być widoczny jedynie gwint. Zamontować linkę w punktach mocowania w stropie. Założyć linkę na hak. System automatycznie się zablokuje, zapewniając maksymalne bezpieczeństwo. Przymocować haki do wszystkich spiral kotwiących. Przed podniesieniem wyspy na żądaną wysokość (przez dwie osoby), upewnić się, że wszystkie haki zostały zamontowane i nie wystąpi sytuacja, w której wyspa zawieszona będzie tylko na jednym lub dwóch hakach. Maksymalne obciążenie linki jak i całego zawiesia wynosi 5 kg, a minimalna wysokość podwieszenia to 150 mm. Połączenie układu podwieszenia Rockfon Eclipse ze stropem (np. stropem betonowym): 7

8 Rockfon Eclipse Poziomowanie: Wypoziomować wyspę przy użyciu poziomnicy. Następnie upewnić sie, że wyspa zamocowana jest we wszystkich punktach, tak aby jej ciężar był równomiernie rozłożony. Wyspa Rockfon Eclipse może być zamontowana pod maksymalnym kątem 45. Jeśli konieczne jest zainstalowanie oświetlenia, można to zrobić na tym etapie. Oświetlenia musi być zamocowane niezależne. Wyspy Rockfon Eclipse nie powinny podtrzymywać dodatkowych materiałów lub instalacji. Rockfon Eclipse Rectangle 2360: Instalując oświetlenie (o wadze do 5 kg), wyspa powinna być podwieszona na wszystkich sześciu punktach zawieszenia (patrz strona 5). 8

9 Rockfon Eclipse Montaż wyspy Rockfon Eclipse poniżej już istniejącego sufitu podwieszanego: Możliwe jest zamontowanie Rockfon Eclipse do już istniejącej konstrukcji T24 (rys. nr 1) przy użyciu standardowych akcesoriów (rys. nr 2) dostępnych u dystrybutorów sufitów podwieszanych. Należy skontaktować się z dostawcą konstrukcji, aby dowiedzieć się, czy może ona udźwignąć ciężar wyspy Rockfon Eclipse, oraz z dostawcą akcesoriów montażowych w celu konsultacji, czy klamry wytrzymają obciążenie 5 kg. Możliwe jest także zamontowanie Rockfon Eclipse poniżej sufitu podwieszanego w taki sposób, aby linki przechodziły przez płyty sufitowe, a system podwieszenia był zamocowany do stropu (np. stropu betonowego), jak pokazano na rysunku nr Montaż wyspy Rockfon Eclipse poniżej już istniejącego sufitu z płyt kartonowo-gipsowych. Przy użyciu wsporników: Należy skontaktować się z dostawcą wsporników, aby dowiedzieć się, czy mogą one udźwignąć ciężar 5 kg na punkt zawieszenia. Wywiercić otwór w płycie gipsowo-kartonowej. Przymocować blokadę linki do wspornika. Wsunąć wspornik przez otwór w płycie gipsowo-kartonowej i ułożyć go płasko na płycie. 9

10 Rockfon Eclipse Przy użyciu kołków do płyt gipsowo-kartonowych: Przed montażem wyspy należy skontaktować się z dostawcą kołków, aby upewnić się, że pojedynczy kołek może udźwignąć ciężar 5 kg. Przykręcić kołek wraz ze złączem M6 do płyty gipsowo-kartonowej. Przymocować układ podwieszenia Rockfon Eclipse do złącza M6. Przy użyciu kotew sufitowych: Przed montażem wyspy należy skontaktować się z dostawcą kotew, aby upewnić się, że pojedyncza kotwa może udźwignąć ciężar 5 kg. (1) Wywiercić otwór w płycie gipsowo-kartonowej. Wkręcić pręt gwintowany M6 do kotwy sufitowej. Wsunąć pręt z kotwą poprzez otwór w płycie. (2) Po przejściu na drugą stronę płyty kotwa sufitowa rozszerza się, utrzymując pręt gwintowany we właściwym położeniu. (3) Przykręcić uklad podwieszenia Rockfon Eclipse do pręta gwintowanego M

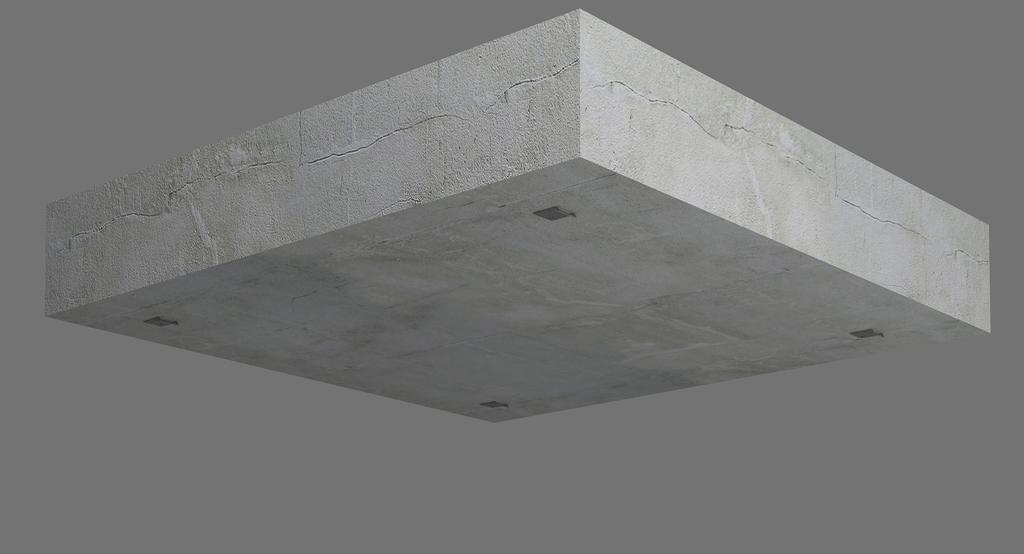

11 Rockfon Eclipse Montaż wyspy Rockfon Eclipse bezpośrednio do stropu betonowego: Możliwy jest montaż wyspy Rockfon Eclipse bezpośrednio do stropu betonowego przy użyciu specjalnej płytki montażowej. Odległość pomiędzy wyspą a stropem wyniesie około 1,5 cm Należy podnieść wyspę do betonowego stropu, a następnie umieścić spirale kotwiące w płytkach montażowych. 11
