Mechaniczne mocowanie fasad wentylowanych Bezpieczeństwo, ergonomia, estetyka. Fasada

Transkrypt

1 Mechaniczne mocowanie fasad wentylowanych Bezpieczeństwo, ergonomia, estetyka Fasada

2 Spis treści 1 Mocowanie podkonstrukcji do ścian budynków Kotwy fasadowe stalowe Kotwy fasadowe tworzywowe m 2 / m 2 -S4 MQL / MQLK 2 Łączenie elementów podkonstrukcji Łączniki samowiercące ze stali nierdzewnej Nity Łączniki samowiercące ze stali węglowej SLA / SX / SDA / SN ASO SD-H15 / SD 3 Mocowanie płyt elewacyjnych do podkonstrukcji aluminiowej i stalowej Łączniki samowiercące ze stali nierdzewnej Nity SX AP / ASO / SSO 4 Mocowanie paneli kompozytowych do podkonstrukcji aluminiowej Łączniki samowiercące ze stali nierdzewnej SLA-D12 5 Mocowanie niemetalicznych płyt elewacyjnych do konstrukcji drewnianej Łączniki ze stali nierdzewnej do elementów drewnianych Uszczelnienie połączenia Łączniki samowiercące ze stali nierdzewnej TW-S / TW-S4 EPDM SCFW-S 6 Niewidoczne mocowanie płyt typu HPL Łączniki ze stali nierdzewnej TU-S TUF-S Specjalne mocowanie estetyczne płyt elewacyjnych Łączniki samogwintujące ze stali nierdzewnej GA-AS / GA-BS / GAZ Tulejka BFS / Nakrętka BFS 7 8 Narzędzia i akcesoria Narzędzia i akcesoria Nitownice AccuBird / PowerBird Nitownice RM-25 / RM-20 Wkrętarka DI650 Końcówka / Tuleja FP-A Głowica DG

3 Fasady wentylowane Kotwy fasadowe Mocowanie w betonie m 2 m 2 1 Informacje techniczne Mocowanie wsporników i elementów podkonstrukcji fasad do betonu. Zalecane podłoże: Beton klasy C20/25 Materiał Łącznik m 2 Trzpień z galwanizowanej stali / tuleja rozprężna z austenitycznej stali nierdzewnej, gatunek AISI 304 (gatunek według PN-EN) Podkładka o średnicy 15 mm z galwanizowanej stali / nakrętka (SW 13) z galwanizowanej stali Wzór zamówienia m2-8,0x 80 Produkt Typ d L t Zakres stosowania Stal węglowa m2- m2-8,0x 8,0x Minimalna głębokość osadzania h1: 50 mm Zalecenia montażowe: Kotwę osadzać zawsze w górnym otworze wzdłużnym podstawy wspornika Odporność ogniowa Zalecane wiertło do betonu: Ø 8 mm: SDS4 Plus 8xL

4 Kotwy fasadowe Mocowanie w betonie Fasady wentylowane m 2 -S4 1 m 2 -S4 Informacje techniczne Mocowanie wsporników i elementów podkonstrukcji fasad do betonu. Zalecane podłoże: Beton klasy C20/25 Materiał Łącznik m 2 -S4 Trzpień i tuleja rozprężna z austenitycznej stali nierdzewnej, gatunek AI5I 316 (gatunek według PN-EN) Podkładka o średnicy 15 mm oraz nakrętka (SW13) z austenitycznej stali nierdzewnej, gatunek AI5I 316 (gatunek według PN-EN) Wzór zamówienia m2-s4-8,0x 80 Produkt Typ d L t Zakres stosowania Stal nierdzewna m2-s4-8,0x m2-s4-8,0x Minimalna głębokość osadzania h1: 50 mm Zalecenia montażowe: Kotwę osadzać zawsze w górnym otworze wzdłużnym podstawy wspornika Odporność ogniowa Zalecane wiertło do betonu: Ø 8 mm: SDS4 Plus 8xL

5 Fasady wentylowane Kotwy fasadowe Mocowanie w betonie, cegle dziurawce, pustaku MQL / MQLK MQL / MQLK 1 Informacje techniczne Mocowanie drewnianych lub metalowych elementów podkonstrukcji fasad do: - cegły dziurawki - pustaków ceramicznych - bloczków lekkiego betonu - betonu komórkowego - betonu - pełnej cegły - kamieni naturalnych Materiał Łącznik MQL / MQLK Element rozporowy: Wysokiej jakości poliamid Wkręt: S4 = austenityczna stal nierdzewna, gatunek AISI 316 (gatunek według PN-EN) T = stal węglowa 5.8, galwanicznie cynkowana Gniazdo, łeb: T40 = łeb stożkowy z gniazdem TORX T40 HX = łeb sześciokątny, wymiar 13 mm H18 = łeb sześciokątny, wymiar 13 mm z kołnierzem i gniazdem TORX T40 HD łeb / gniazdo Łeb stożkowy z gniazdem T40 Łeb sześciokątny 13 mm A/F Łeb sześciokątny H18 13 mm A/F Narzędzia i akcesoria DB 620 DI 650 CF40-FEIN-ASCS6.3-BASIC Wiertarka udarowa do wiercenia wstępnego w betonie i pełnej cegle. Wkrętarka do montażu łączników samowiercących i samogwintujących

6 Kotwy fasadowe Mocowanie w betonie, cegle dziurawce, pustaku MQL / MQLK Ściany Fasady wentylowane 1 Informacje do zamówienia d Łeb stożkowy z gniazdem T40 Łeb sześciokątny 13 mm A/F Łeb sześciokątny H18 13 mm A/F KL L KL grubość łączonych elementów HD łeb / gniazdo W materiał i średnica podkładki d średnica gwintu L długość całkowita Wszystkie wymiary w mm Wzór zamówienia MQL- T40-80 Produkt Aprobata Type HD d L KL Zakres stosowania Stal węglowa MQL- MQL- MQL- MQL- MQL- MQL- MQL- T40- T40- T40- T40- T40- T40- T Minimalna Minimalna głębokość głębokość osadzenia: osadzenia: mm mm Obszar zastosowań Obszar zastosowań - Cegła dziurawka Cegła dziurawka - Pustak ceramiczny Pustak ceramiczny - Pustak betonowy Pustak betonowy - Pełen bloczek z betonu komórkowego Pełen bloczek z beton komórkowego - Beton Beton - Pełna cegła Pełna cegła - Kamień Kamień naturalny naturalny Stal węglowa MQL- MQL- MQL- MQL- MQL- MQL- MQL- HX- HX- HX- HX- HX- HX- HX Minimalna głębokość osadzenia: osadzenia: mm mm Obszar zastosowań zastosowań - Cegła Cegła dziurawka dziurawka - Pustak Pustak ceramiczny ceramiczny - Pustak Pustak betonowy betonowy - Pełen Pełen bloczek bloczek z beton z betonu komórkowego komórkowego - Beton Beton - Pełna Pełna cegła cegła - Kamień naturalny Stal węglowa MQLK- MQLK- MQLK- H18- H18- H Minimalna głębokość osadzenia: mm mm Obszar zastosowań zastosowań - Cegła dziurawka - Pustak ceramiczny - Pustak betonowy - Pełen bloczek bloczek z beton z betonu komórkowego komórkowego - Beton - Pełna cegła cegła - Kamień naturalny Stal nierdzewna A4 MQL-S4- MQL-S4- MQL-S4- MQL-S4- MQL-S4- MQL-S4- MQL-S4- T40- T40- T40- T40- T40- T40- T Minimalna głębokość osadzenia: mm mm Obszar zastosowań - Cegła dziurawka - Pustak ceramiczny - Pustak betonowy - Pełen bloczek z beton z betonu komórkowego komórkowego - Beton - Pełna cegła - Kamień naturalny

7 Fasady wentylowane Łączniki samowiercące i nity Podkonstrukcja aluminiowa SLA / SX / SDA/ SN / ASO SLA / SX / SDA / SN / ASO 2 Informacje techniczne Łączenie aluminiowych i stalowych elementów podkonstrukcji przy okładzinach z płyt elewacyjnych w fasadach wentylowanych. Materiał Łącznik SLA / SDA Austenityczna stal nierdzewna, gatunek AISI 316 (gatunek według PN-EN) SX Austenityczna stal nierdzewna, gatunek AISI 304 (gatunek według PN-EN) lub na życzenie gatunek AISI 316 (gatunek według PN-EN) SN Austenityczna stal nierdzewna, gatunek AISI 306 (gatunek według PN-EN) ASO Tuleja: Stop aluminium AlMg3 Trzpień: Austenityczna stal nierdzewna, gatunek Podkładka S = Stal nierdzewna, gatunek AISI 304 (gatunek według PN-EN) z wulkanizowanym EPDM A = Aluminium z wulkanizowanym EPDM Ostrze wiercące Specjalna, hartowana stal węglowa dla SX Specjalne ostrze wiercące HD łeb / gniazdo Łeb sześciokątny 8 mm A/F Płaski łeb Ø12 mm Narzędzia i akcesoria CF40-FEIN-ASCS6.3-BASIC E480 Wkrętarka do montażu łączników samowiercących i samogwintujących Końcówka E480 zalecana jest do montażu samowiercących łączników z łbem sześciokątnym.

8 Łączniki samowiercące i nity Podkonstrukcja aluminiowa SLA / SX / SDA/ SN / ASO Fasady wentylowane Informacje do zamówienia d Łeb sześciokątny 8 mm A/F Płaski łeb Ø 12 mm W: materiał podkładki KL L S stal nierdzewna A aluminium 2 VD max. zdolność wiercenia KL grubość łączonych elementów HD łeb / gniazdo W materiał i średnica podkładki d średnica gwintu L długość całkowita t grubość podłoża Wszystkie wymiary w mm Wzór zamówienia SLA 5/ 6- S4-6,0x 19 Produkt Aprobata Typ VD KL HD W* d L KL Zakres stosowania Stal nierdzewna Stal nierdzewna SLA 5/4-6- S4-6,0x SLA 5/6-8- S4-6,0x SLA 5/3-5- H13- S4-6,0x SLA 5/4-6- H13- S4-6,0x SLA 5/6-8- H13- S4-6,0x SX 3/ 9- S16-6,0x 29 9 Tylko do konstrukcji aluminiowych. VD max. stal: 5,0 mm VD max. alum.: 5,0 mm t min. alum.: 1,8 mm VD max. stal: 3,0 mm t min. stal: 2 x 0,63 mm 0,9 mm t max. stal: 2,5 mm t min. alum.: 2,0 mm Stal nierdzewna SX SX 5/ 5/ S16- S16-5,5x 5,5x VD max. stal: 5,0 mm t min. stal: 1,5 mm t max. stal: 4,0 mm t min. alum.: 2,0 mm t max. alum.: 4,0 mm Stal nierdzewna SX 5/ 12- D12-5,5x VD t VD max. stal: 5,0 mm t min. stal: 1,5 mm t max. stal: 4,0 mm t min. alum.: 2,0 mm t max. alum.: 4,0 mm Końcówka: T25W

9 Fasady wentylowane Łączniki samowiercące i nity Podkonstrukcja aluminiowa SLA / SX / SDA/ SN / ASO Wzór zamówienia SX 5/ 12- D12- A12-5,5x 37 Produkt Aprobata Typ VD KL HD W* d L KL Zakres stosowania Stal nierdzewna SX 5/ 12- D12- A12-5,5x VD t VD max. stal: 5,0 mm VD max. alum.: 5,0mm 2 t min. stal: 1,5 mm t max. stal: 4,0 mm t min. alum.: 2,0mm t max. alum.: 4,0 mm Końcówka: T25W Stal nierdzewna SN 3/9 - S / SR2 / F- 4,2x 16 9 VD max. alum.: 3,0 mm t min. alum.: 1,8 mm Tylko do konstrukcji aluminiowych. Końcówka: SR2 Stal nierdzewna SDA 3/ S4-S10/ SR2-4,8x VD max. stal: 3,0 mm VD max. alum.: 3,0mm Drewniane elementy do aluminium. Końcówka: SR2 Wzór zamówienia ASO- D Produkt Typ HD Typ KL min. max. d x L Zakres stosowania Aluminium ASO- ASO- D11- D ,0-4,0 5,0-9,5 5,0 x 8,0 5,0 x 12,0 Średnica łba D: 11,0 mm Średnica łba D: 14,0 mm Karlsruher Institut für Technologie Otwór wstępny: Ø 5,1 mm

10 Łączniki samowiercące ze stali węglowej Podkonstrukcja stalowa Fasady wentylowane SD-H15 / SD SD-H15 / SD 2 Informacje techniczne Łączenie stalowych elementów podkonstrukcji przy okładzinach z płyt elewacyjnych w fasadach wentylowanych. Materiał Łącznik SD-H15 Hartowana stal węglowa zabezpieczona powierzchniowo przed korozją Łeb łącznika z kołnierzem dociskowym o średnicy 15 mm SD Hartowana stal węglowa zabezpieczona powierzchniowo przed korozją HD łeb / gniazdo Łeb sześciokątny 8 mm A/F Narzędzia i akcesoria CF40-FEIN-ASCS6.3-BASIC E480 Wkrętarka do montażu łączników samowiercących i samogwintujących Końcówka E480 zalecana jest do montażu samowiercących łączników z łbem sześciokątnym.

11 Fasady wentylowane Łączniki samowiercące ze stali węglowej Podkonstrukcja stalowa SD-H15 / SD Informacje do zamówienia d Łeb sześciokątny 8 mm A/F KL L VD max. zdolność wiercenia KL grubość łączonych elementów HD łeb / gniazdo W materiał i średnica podkładki d średnica gwintu L długość całkowita t grubość podłoża Wszystkie wymiary w mm Wzór zamówienia SD 6- H15-5,5x 22 Produkt Aprobata Typ VD HD W* d L KL Zakres stosowania 2 Stal węglowa SD 6- H15-5,5x t VD VD max. stal: 6,0 mm t min. stal: 1,5 mm 10 ETA-10/0198 Zalecenia montażu: 1 x SD6-H15-5,5x22 dla długiego otworu 1 x SD6-5,5x28 dla normalnego otworu Stal węglowa SD 6-5,5x t VD VD max. stal: 6,0 mm t min. stal: 1,5 mm Zalecenia montażu: 2 x SD6-5,5x28 dla normalnego otworu

12 Fasady wentylowane

13 Fasady wentylowane Samowiercące łączniki ze stali nierdzewnej Płyty elewacyjne do konstrukcji aluminiowej i stalowej SX SX Informacje techniczne Łącznik SX-L12 został zaprojektowany w celu osiągnięcia wysokiego efektu estetycznego przy mocowaniu płyt elewacyjnych. Specjalny płaski łeb L12 dostosowany kolorystycznie do okładziny zapewnia estetyczne, prawie niewidoczne zamocowanie. 3 Materiał Łącznik SX Austenityczna stal nierdzewna, gatunek AISI 304 (gatunek według PN-EN) HD łeb / gniazdo Podkładka S = Austenityczna stal nierdzewna, gatunek AISI 304 (gatunek według PN-EN) Ostrze wiercące Specjalna, hartowana stal węglowa Łączniki malowane Unikalna oferta łączników malowanych także w kolorach metalicznych zgodnie z oryginalną kolorystyką producentów mocowanych elementów: Abet Laminati, Alucobond, Cembrit, Eternit, Formica, Fundermax, Kronospan, Polyrey, Prodema, Resopal, Rieder, Reynobond, Rockpanel, Trespa, Vetisol lub według oznaczeń RAL i NCS irius Ø 12 mm Płaski łeb Ø 10 mm z gniazdem T20 Płaski łeb Ø 12 mm z gniazdem T25 Narzędzia i akcesoria CF40-FEIN-ASCS6.3-BASIC ZA 1/4 Końcówka T20W / T25W Wkrętarka do montażu łączników samowiercących i samogwintujących Uniwersalny uchwyt nasadki do krótkich końcówek. Specjalna, precyzyjna końcówka T20 lub T25 dla perfekcyjnego utrzymania malowanych łączników SFS intec. E420 Końcówka E420 służy do montażu samowiercących łączników z łbem typu irius.

14 Samowiercące łączniki ze stali nierdzewnej Płyty elewacyjne do konstrukcji aluminiowej i stalowej SX Fasady wentylowane Informacje do zamówienia d KL L irius Ø 12 mm Płaski łeb Ø 10 mm z gniazdem T20 Płaski łeb Ø 12 mm z gniazdem T25 Łączniki malowane W: materiał podkładki S stal nierdzewna VD max. zdolność wiercenia KL grubość łączonych elementów HD łeb / gniazdo W t grubość podłoża Wszystkie wymiary w mm materiał i średnica podkładki d średnica gwintu L długość całkowita 3 Wzór zamówienia SX 3/ 9- L12- S16-6,0x 29 Produkt Aprobata Typ VD KL HD W* d L KL Zakres stosowania SX 3/ 15- L12- S16-5,5x VD max. stal: 3,0 mm Stal nierdzewna t min. stal: 1,5 mm t max. stal: 2,5 mm t min. alu: 2,5 mm Stal nierdzewna SX 3/ 15- D12-5,5x VD max. stal: 3,0 mm t min. stal: 1,5 mm t max. stal: 2,5 mm t min. alu: Końcówka: T25W 2,5 mm Stal nierdzewna SX 3/ 11- D10-4,8x VD max. stal: 3,0 mm t max. stal: 2,5 mm t min. stal: 1,0 mm t min. alum.: 2,0 mm Końcówka: T20W

15 Fasady wentylowane Nity malowane Płyty elewacyjne do konstrukcji aluminiowej i stalowej AP / ASO / SSO AP / ASO / SSO Informacje techniczne Widoczne mocowanie płyt elewacyjnych do podkonstrukcji aluminiowej. Materiał Nit AP Tuleja: Stop aluminium AIMg5 Trzpień: Austenityczna stal nierdzewna, gatunek ASO Tuleja: Stop aluminium AlMg3 Trzpień: Austenityczna stal nierdzewna, gatunek SSO Tuleja: Austenityczna stal nierdzewna, gatunek Trzpień: Austenityczna stal nierdzewna, gatunek Łączniki malowane Unikalna oferta łączników malowanych także w kolorach metalicznych zgodnie z oryginalną kolorystyką producentów mocowanych elementów: Abet Laminati, Alucobond, Cembrit, Eternit, Formica, Fundermax, Kronospan, Polyrey, Prodema, Resopal, Rieder, Reynobond, Rockpanel, Trespa, Vetisol lub według oznaczeń RAL i NCS 3 Narzędzia i akcesoria AccuBird Nitownica ręczna RM-20 Nitownica ręczna RM-25 Do nitów zrywalnych 2,0-5,0 mm i zaciskanych Bulb-tite 4,0-6,3 mm. Zawiera 4 nasadki (szczęki). Zakres średnic nitów: 3,0-5,0 mm. Zawiera 4 nasadki (szczęki). Zakres średnic nitów: 4,0-6,0 mm. Specjalna końcówka dystansująca dla nitów AP i ASO. Współpracuje z nitownicami AccuBird i PowerBird. Pozycjoner do centrowania przy wierceniu otworu ø 5,1 mm. Głowica centrująca DG-146x20 do wiercenia przez mocowaną płytę otworu ø 5,1 mm. Wymienny pozycjoner dostępny dla różnych średnic otworów w płycie.

16 Nity malowane Płyty elewacyjne do konstrukcji aluminiowej i stalowej Fasady wentylowane AP / ASO / SSO Informacje do zamówienia d1 D d Łączniki malowane h L HD łeb / gniazdo KL grubość łączonych materiałów d x L średnica / długość t grubość podłoża Wszystkie wymiary w mm Wzór zamówienia AP S Produkt Typ HD Typ KL min. max. d x L Zakres stosowania Aluminium AP11- AP S S 4,0-8,0 9,5-13,5 5,0 x 12,0 5,0 x 18,0 Średnica łba D: 11,0 mm 3 Otwór wstępny: Ø 5,1 mm Aluminium AP S AP S AP S AP S AP S 4,0-8,0 5,0 x 12,0 8,0-12,0 5,0 x 16,0 9,5-13,5 5,0 x 18,0 12,5-16,0 5,0 x 21,0 14,0-18,0 5,0 x 23,0 Średnica łba D: 14,0 mm Otwór wstępny: Ø 5,1 mm Aluminium AP16- AP16- AP S S S 8,0-12,0 9,5-13,5 12,5-16,0 5,0 x 16,0 5,0 x 18,0 5,0 x 21,0 Średnica łba D: 16,0 mm Otwór wstępny: Ø 5,1 mm Aluminium ASO- ASO- ASO- ASO- ASO- ASO- ASO- D11- D11- D11- D11- D11- D11- D ,0-4,0 4,0-6,0 5,0-9,5 8,0-10,0 10,0-12,0 12,0-14,0 14,0-16,0 5,0 x 8,0 5,0 x 10,0 5,0 x 12,0 5,0 x 14,0 5,0 x 16,0 5,0 x 18,0 5,0 x 20,0 Średnica łba D: 11,0 mm Otwór wstępny: Ø 5,1 mm Aluminium ASO- ASO- ASO- ASO- ASO- ASO- ASO- D14- D14- D14- D14- D14- D14- D ,0-4,0 4,0-6,0 5,0-9,5 8,0-10,0 10,0-12,0 12,0-14,0 14,0-16,0 5,0 x 8,0 5,0 x 10,0 5,0 x 12,0 5,0 x 14,0 5,0 x 16,0 5,0 x 18,0 5,0 x 20,0 Średnica łba D: 14,0 mm Otwór wstępny: Ø 5,1 mm Stal nierdzewna A4 SSO- SSO- SSO- D15- D15- D A A A4 6,0-9,5 9,0-13,5 13,0-18,0 5,0 x 14,0 5,0 x 18,0 5,0 x 22,0 Średnica łba D: 15 mm Otwór wstępny: Ø 5,1 mm

17 Fasady wentylowane Samowiercące łączniki ze stali nierdzewnej Panele kompozytowe do konstrukcji aluminiowej SLA-D12 SLA-D12 Informacje techniczne Łącznik samowiercący do mocowania aluminiowych paneli kompozytowych do konstrukcji aluminiowej. Materiał Łącznik SLA-D12 Austenityczna stal nierdzewna, gatunek AISI 304 (gatunek według PN-EN) Łączniki malowane Unikalna oferta łączników malowanych także w kolorach metalicznych zgodnie z oryginalną kolorystyką producentów mocowanych elementów: Abet Laminati, Alucobond, Cembrit, Eternit, Formica, Fundermax, Kronospan, Polyrey, Prodema, Resopal, Rieder, Reynobond, Rockpanel, Trespa, Vetisol lub według oznaczeń RAL i NCS HD łeb / gniazdo Płaski łeb Ø 12 mm z gniazdem T20 4 Narzędzia i akcesoria CF40-FEIN-ASCS6.3-BASIC ZA 1/4 Końcówka T20W Wkrętarka do montażu łączników samowiercących i samogwintujących Uniwersalny uchwyt nasadki do krótkich końcówek. Specjalna, precyzyjna końcówka T20 dla perfekcyjnego utrzymania malowanych łączników SFS intec.

18 Samowiercące łączniki ze stali nierdzewnej Panele kompozytowe do konstrukcji aluminiowej SLA-D12 Fasady wentylowane Informacje do zamówienia d Płaski łeb Ø 12 mm Łączniki malowane KL L VD max. zdolność wiercenia KL grubość łączonych elementów HD łeb / gniazdo W t grubość podłoża Wszystkie wymiary w mm materiał i średnica podkładki d średnica gwintu L długość całkowita Wzór zamówienia SLA 3/ 6- S-D12-4,8x 19 Produkt Aprobata Typ VD KL HD d L KL Zakres stosowania Stal nierdzewna SLA 3/ 6- S-D12-4,8x 19 6 VD max. alum.: 3,0 mm Tylko do konstrukcji aluminiowych. Panel aluminiowy 4 mm do 2 mm profilu aluminiowego. Końcówka: T20W 4

19 Fasady wentylowane Łączniki ze stali nierdzewnej do elementów drewnianych Niemetaliczne płyty elewacyjne do konstrukcji drewnianej TW-S / TW-A4 TW-S / TW-A4 Informacje techniczne Niemetaliczne płyty elewacyjne do konstrukcji drewnianej. Materiał Łącznik TW-S Austenityczna stal nierdzewna, gatunek AISI 304 (gatunek według PN-EN) malowana proszkowo w dowolnym kolorze TW-A4 Austenityczna stal nierdzewna, gatunek AISI 316 (gatunek według PN-EN) Podkładka A = Aluminium z wulkanizowanym EPDM Łączniki malowane Unikalna oferta łączników malowanych także w kolorach metalicznych zgodnie z oryginalną kolorystyką producentów mocowanych elementów: Abet Laminati, Alucobond, Cembrit, Eternit, Formica, Fundermax, Kronospan, Polyrey, Prodema, Resopal, Rieder, Reynobond, Rockpanel, Trespa, Vetisol lub według oznaczeń RAL i NCS HD łeb / gniazdo Płaski łeb Ø 12 mm Ø 14 mm lub Ø 16 mm 5 Narzędzia i akcesoria CF40-FEIN-ASCS6.3-BASIC ZA 1/4 Końcówka T20W Wkrętarka do montażu łączników samowiercących i samogwintujących Uniwersalny uchwyt nasadki do krótkich końcówek. Specjalna, precyzyjna końcówka T20 dla perfekcyjnego utrzymania malowanych łączników SFS intec.

20 Łączniki ze stali nierdzewnej do elementów drewnianych Niemetaliczne płyty elewacyjne do konstrukcji drewnianej TW-S / TW-A4 Fasady wentylowane Informacje do zamówienia d Płaski łeb Ø 12 mm lub Ø 16 mm Łączniki malowane W: materiał podkładki KL L A aluminium VD max. zdolność wiercenia KL grubość łączonych elementów HD łeb / gniazdo W t grubość podłoża Wszystkie wymiary w mm materiał i średnica podkładki d średnica gwintu L długość całkowita Wzór zamówienia TW-S- D12- A12-/S12-4,8x 38 Produkt Typ HD W* d L KL Zakres stosowania Stal nierdzewna TW-S- D12-4,8x 25 TW-S- D12-4,8x 30 TW-S- D12-4,8x 38 Końcówka: T20W TW-S- TW-S- D12- D12-4,8x 4,8x Stal nierdzewna TW-S- D14-4,8x 38 TW-S- D14-4,8x 55 TW-S- 4,8x 38 Stal nierdzewna A4 TW-A4- D12-4,8x 38 Końcówka: T20W Stal nierdzewna TW-S- D12- A12-/S12-4,8x 38 5 Końcówka: T20W

21 Fasady wentylowane Termiczna izolacja elementów budowlanych Uszczelnianie połączenia EPDM EPDM Zalety produktu wysokoodporny na warunki atmosferyczne i wysoką temeperaturę wysoka elastyczność zachowuje stabilny kształt również w wysokich temperaturach jednostronnie klejąca taśma ułatwiająca montaż Informacje techniczne Uszczelnienie styku pomiędzy elementami fasadowymi ściany wentylowanej Materiał EPDM Kolor Czarny Szczegóły techniczne Pozycja DIN Właściwości Klasa materiału budowlanego 4102 B2 (normalnie palny) Temperatura stosowania +5 C C Okres trwałości Dwa lata Temperatura przechowywania +5 C C 5 Informacje do zamówienia Wzór zamówienia EPDM- 60/ 0.7 Typ szerokość taśmy grubość taśmy Zawartość kartonu [m] m/szt. (rolkę) EPDM- 60/ EPDM- 100/ EPDM-Adhesive- 6 0/ 0.7 EPDM-Adhesive- 10 0/ odmiana samoprzylepna

22 Łączniki samowiercące Niemetaliczne płyty do konstrukcji drewnianej Fasady wentylowane SCFW-S SCFW-S Informacje techniczne Łącznik samowiercący do mocowania niemetalicznych płyt elewacyjnych do konstrukcji drewnianej. Materiał Łącznik SCFW-S Austenityczna stal nierdzewna, gatunek AISI 304 (gatunek według PN-EN) HD łeb / gniazdo Podkładka A = Aluminium z wulkanizowanym EPDM Łączniki malowane Unikalna oferta łączników malowanych także w kolorach metalicznych zgodnie z oryginalną kolorystyką producentów mocowanych elementów: Abet Laminati, Alucobond, Cembrit, Eternit, Formica, Fundermax, Kronospan, Polyrey, Prodema, Resopal, Rieder, Reynobond, Rockpanel, Trespa, Vetisol lub według oznaczeń RAL i NCS Płaski łeb Ø 12 mm z gniazdem T20 5 Narzędzia i akcesoria CF40-FEIN-ASCS6.3-BASIC ZA 1/4 Końcówka T20W Wkrętarka do montażu łączników samowiercących i samogwintujących Uniwersalny uchwyt nasadki do krótkich końcówek. Specjalna, precyzyjna końcówka T20 dla perfekcyjnego utrzymania malowanych łączników SFS intec.

23 Fasady wentylowane Łączniki samowiercące Niemetaliczne płyty do konstrukcji drewnianej SCFW-S Informacje do zamówienia d Płaski łeb Ø 10 mm z gniazdem T20 Łączniki malowane W: materiał podkładki KL L A aluminium VD max. zdolność wiercenia KL grubość łączonych elementów HD łeb / gniazdo W t grubość podłoża Wszystkie wymiary w mm materiał i średnica podkładki d średnica gwintu L długość całkowita Wzór zamówienia SCFW-S- D12K- A12-5,0x 42 Produkt Typ HD W* d L KL Zakres stosowania Stal nierdzewna SCFW-S- D12K- A12-5,0x 42 8 Końcówka: T20W Średnica skrzydełek: 6,2 mm 5

24 Niewidoczne łączniki Niewidoczny łącznik fasadowy do mocowania płyt typu HPL TU-S Fasady wentylowane TU-S Informacje techniczne Niewidoczny łącznik fasadowy TU-S pozwala na szybkie, bezpieczne i trwałe mocowanie płyty elewacyjnej typu HPL do elementu wsporczego bez jakichkolwiek śladów na elewacji. Materiał Łącznik TU-S Tuleja: Austenityczna stal nierdzewna, gatunek AISI 316 (gatunek według PN-EN) Trzpień: Stal węglowa (usuwalny całkowicie przy osadzaniu) Narzędzia i akcesoria PowerBird Wiertło z ogranicznikiem głębokości Do nitów zrywalnych 4,0-7,0 mm i zaciskanych Bulb-tite 7,7 mm. Wiertło: 6,0x80 for TU-S-6,0xL 6 TU-S-6,0xL

25 Fasady wentylowane Niewidoczne łączniki Niewidoczny łącznik fasadowy do mocowania płyt typu HPL TU-S Informacje do zamówienia d1 D d Łeb sześciokątny 8 mm A/F h L VD max. zdolność wiercenia KL grubość łączonych elementów HD łeb / gniazdo W t grubość podłoża Wszystkie wymiary w mm materiał i średnica podkładki d średnica gwintu L długość całkowita Wzór zamówienia TU-S- 6,0x 9-A4 Produkt Typ d L Płyta KL Zakres stosowania Stal nierdzewna A4 TU-S- 6,0x 9-A , , TU-S- 6,0x 11-A TU-S- 6,0x 13-A Wiertło HSS do wiercenia nieprzelotowego otworu ø 6 mm z ogranicznikiem. Minimalna głębokość otworu: 6,5 mm Płyty HPL w zakresie grubości 8,0-13,0 mm Stosuj przy osadzaniu TU-S PowerBird z końcówką 17/36 6

26 Niewidoczne łączniki Niewidoczne łączniki do mocowania płyt HPL i włókno-cementowych Fasady wentylowane TUF-S TUF-S Niewidoczne łączniki system TUF-S Bezpieczny i łatwy montaż płyt HPL i włókno-cementowych Łatwość nie ma potrzeby nawiercania specjalnego otworu nie ma potrzeby stosowania specjalnych narzędzi otwory mogą być nawiercane na placu budowy szybki i bezpieczny montaż z zastosowaniem nitownic Gesipa PowerBird Pro Bezpieczeństwo nie ma możliwości przeciągnięcia łącznika TUF-S wysokie wartości sił potrzebnych do wyrwania łącznika brak możliwości samoistnego wykręcenia możliwość demontażu poprzez łeb sześciokątny Łatwe i szybkie w montażu, niewidoczne łączniki SFS TUF-S Czas instalacji krótszy o 50%: System niewidocznych łączników TUF-S przewyższa dotychczas stosowane rozwiązania mocowania płyt włókno-cementowych i HPL, tak pod względem instalacji, jak i bezpieczeństwa. Instalacja może być przeprowadzona szybko i bezpiecznie przez jedną osobę bez konieczności użycia specjalnych narzędzi. Czas instalacji może być do 50% krótszy w porównaniu z konwencjonalnymi metodami niewidocznego mocowania. Łączniki TUF-S są demontowalne w razie potrzeby. 1. Nawiercenie otworu montażowego w płycie włókno-cementowej lub HPL wiertłem o średnicy 6 mm. Wiertło HSS z ogranicznikiem głębokości. 2. Ustawienie zawieszki nad wykonanym otworem. Instalacja łącznika TUF-S. 3. Całkowite wyciągnięcie trzpienia za pomocą nitownicy Gesipa PowerBird Pro, nasadka 17/36 lub 17/40. 6 Alternatywne sposoby niewidocznego montażu fasad wentylowanych TU-S do płyt HPL TUC-S do płyt z włóknobetonu

27 Fasady wentylowane Niewidoczne łączniki Niewidoczne łączniki do mocowania płyt HPL i włókno-cementowych TUF-S Zalecane przez wiodących producentów płyt HPL oraz włókno-cementowych Zaprojektowane do montażu płyt HPL oraz włókno-cementowych Wiertło HSS 6 mm z ogranicznikiem Zakrętarka Nitownica Gesipa PowerBird Pro Najwyższe bezpieczeństwo: Łącznik TUF-S jest nie tylko łatwym i oszczędzającym czas rozwiązaniem, ale także zapewnia pełne bezpieczeństwo montażu. Łącznik nie może zostać przeciągnięty przez nieodpowiedni montaż. Podczas wyciągania trzpienia i rozprężania się łącznika, gwint żłobi otwory w materiale, z którego wykonany jest panel. Pozwala to na osiągnięcie bardzo wysokich sił potrzebnych do wyrwania z podłoża. Naprężenia materiału oraz wibracje nie wpływają na pewność połączenia. Łącznik wykonany jest z austenitycznej stali nierdzewnej (materiał DIN , grade A4). Łącznik Materiał Zawieszka Głębokość otworu TUF-S-6 7-A4 TUF-S-6 8-A4 TUF-S-6 9-A4 TUF-S-6 10-A4 TUF-S-6 11-A4 TUF-S-6 12-A4 TUF-S-6 13-A4 8 mm HPL 2,0 mm 5,0 mm 8 mm Fibre cement 2,5 mm 4,5 mm 8 mm HPL 2,0 mm 6,0 mm 8 mm Fibre cement 3,0 mm 5,0 mm 2,5 mm 6,5 mm 8 mm HPL 3,0 mm 6,0 mm 8 mm Fibre cement 4,0 mm 5,0 mm 10 mm 2,0 mm 7,0 mm 2,5 mm 6,5 mm 2,0 mm 8,0 mm 2,5 mm 7,5 mm 10 mm / 12 mm 3,0 mm 7,0 mm 3,5 mm 6,5 mm 4,0 mm 6,0 mm 10 mm 3,0 mm 8,0 mm 4,0 mm 7,0 mm 2,0 mm 9,0 mm 12 mm 2,5 mm 8,5 mm 3,0 mm 8,0 mm 4,0 mm 7,0 mm 10 mm 4,0 mm 8,0 mm 2,0 mm 10,0 mm 12 mm 3,0 mm 9,0 mm 4,0 mm 8,0 mm 10 mm 5,0 mm 8,0 mm 12 mm 3,0 mm 10,0 mm 4,0 mm 9,0 mm +0,5 0 6

28 Łączniki samogwintujące ze stali nierdzewnej Specjalistyczne łączniki estetyczne GA-AS / GA-BS / GAZ Fasady wentylowane GA-AS / GA-BS / GAZ Informacje techniczne Do montażu różnego rodzaju płyt elewacyjnych do konstrukcji drewnianej, stalowej oraz do podkonstrukcji aluminiowej. Wybór koloru i kształtu dla osiągnięcia fascynującego efektu Do dyspozycji w programie elementów ozdobnych są standardowe kolory i kształty ze specjalnym wykończeniem zewnętrznym i wewnętrznym. Elementy ozdobne wykonane z anodowanego aluminium mogą być wykonane w wersji kolorowej, a ze stali nierdzewnej tylko w wersji polerowanej. Gwint łącznika współpracujący z elementem ozdobnym wyposażony jest w specjalny klej, który wyzwala swoje właściwości dopiero po wkręceniu elementu (nakrętki). Dzięki temu po kilku godzinach od montażu element ozdobny jest na stałe zabezpieczony przed odkręceniem oraz zmianą położenia pod wpływem obciążenia dynamicznego. Materiał Łącznik GA-AS / GA-BS Stal nierdzewna, gatunek AISI 304 (gatunek według PN-EN) Podkładka S = Stal nierdzewna, gatunek AISI 304 (gatunek według PN-EN) z wulkanizowanym EPDM C = klej Spedcaps GAZ: elementy ozdobne A = Anodowane aluminium S = Stal nierdzewna, gatunek AISI 316, gatunek według PN-EN HD łeb / gniazdo Łeb sześciokątny: 3/8 ~ 9,5 mm A/F Wymagana końcówka E395 Narzędzia i akcesoria CF40-FEIN-ASCS6.3-BASIC 7 Wkrętarka do montażu łączników samowiercących i samogwintujących

29 Fasady wentylowane Łączniki samogwintujące ze stali nierdzewnej Specjalistyczne łączniki estetyczne GA-AS / GA-BS / GAZ Informacje do zamówienia d Łeb sześciokątny: 3/8 ~ 9,5 mm A/F KL L VD max. zdolność wiercenia KL grubość łączonych elementów HD łeb / gniazdo W materiał i średnica podkładki d średnica gwintu L długość całkowita t grubość podłoża Wszystkie wymiary w mm Wzór zamówienia GA-AS- S16-6,5x 45 Produkt Typ W* d L KL Zakres stosowania Stal nierdzewna GA-AS- S16-6,5x 45-C Łeb sześciokątny: 3/8 ~ 9,5 mm A/F Część gwintowana: M8 x 11 mm Stal nierdzewna GA-BS- S16-6,3x 32-C Zalecana średnica otworu wstępnego: t w mm: otwór wstępny w mm: 1,0 1,25 4,50 1,5 3,00 5,00 drewno 4,80 Łeb sześciokątny: 3/8 ~ 9,5 mm A/F Część gwintowana: M8 x 11 mm Zalecana średnica otworu wstępnego: t w mm: otwór wstępny w mm: 1,5 4,0 5,30 4,1 6,0 5,50 6,0 10,0 5,70 >10,0 5,80 GAZ-801- GAZ-803-* GAZ-804- GAZ-806- GAZ-807- GAZ Ø 22 x 32 mm Ø 42 x 28 mm Ø 22 x 32 mm Ø 32 x 38 mm Ø 32 x 32 mm Ø 22 x 32 mm Dostępne w następującej kolorystyce: Aluminium: czerwony, niebieski, zielony, czarny, złoty, srebrny * na specjalne zamówienie Stal nierdzewna: matowy metaliczny

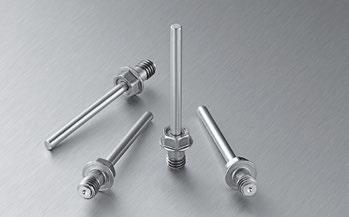

30 Łączniki samogwintujące ze stali nierdzewnej Specjalistyczne łączniki estetyczne paneli balkonowych TULEJKA BFS / NAKRĘTKA BFS Fasady wentylowane TULEJKA BFS / NAKRĘTKA BFS Informacje techniczne Wykonany z austenitycznej stali nierdzewnej system mocowania paneli balkonowych do profili... Materiał Łącznik + Tulejka + Nakrętka Podkładka /podkładka sprężynująca BFS Austenityczna stal nierdzewna, gatunek AISI 304, European Standard , grade A2 poliamidowa podkładka S = Stal nierdzewna A4 podkładka sprężynująca S = Stal nierdzewna A2 podkładka Kolorowe łączniki Dostępne kolorowe łączniki Elementy malowane proszkowo HD łeb / gniazdo Narzędzia i akcesoria Płaski łeb Ø 16 mm Uchwyt ZA1/4 Uniwersalny Końcówka T20W Specjalna, precyzyjna uchwyt nasadki do koncówka T20 dla różnych końcówek. perfekcyjnego utrzymania malowanych łączników SFS intec. Informacje do zamówienia d Płaski łeb Ø 16 mm KL L VD max. zdolność wiercenia KL grubość łączonych elementów HD łeb / gniazdo W t grubość podłoża Wszystkie wymiary w mm materiał i średnica podkładki d średnica gwintu L długość całkowita 7 Typ Produkt KL Stal nierdzewna Stal nierdzewna S S S S S S S S S S S S S S S S S S S S S S S- HD Wzór zamówienia TULEJKA/NAKRĘTKA d L TULEJKA 20 TULEJKA 25 TULEJKA 30 TULEJKA 35 TULEJKA 40 TULEJKA 45 TULEJKA 50 TULEJKA 55 TULEJKA 60 TULEJKA 65 TULEJKA 70 NAKRĘTKA 20 NAKRĘTKA 25 NAKRĘTKA 30 NAKRĘTKA 35 NAKRĘTKA 40 NAKRĘTKA 45 NAKRĘTKA 50 NAKRĘTKA 55 NAKRĘTKA 60 NAKRĘTKA 65 NAKRĘTKA 70 KL

31 Narzędzia i akcesoria Do nitów zrywalnych Nitowanie Nitownice akumulatorowe AccuBird / PowerBird AccuBird Do nitów zrywalnych 2,0-5,0 mm i zaciskanych Bulb-tite 4,0-6,3 mm. Szczegóły techniczne Waga: Skok jednostkowy: Akumulator: Czas ładowania: Siła zrywająca: Do nitów o średnicy: 2,2 kg 20 mm 14 Volt, Li-Ion 1,3 Ah 60 min N 2,0-5,0 mm PowerBird Do nitów zrywalnych 4,8-6,4 mm i zaciskanych Bulb-tite 4,0-7,7 mm. Szczegóły techniczne Waga: Skok jednostkowy: Akumulator: Czas ładowania: Siła zrywająca: Do nitów o średnicy: 2,2 kg 20 mm 14 Volt, Li-Ion 2,6 Ah 60 min N 4,8-6,4 mm 8

32 Narzędzia do nitowania Nitowanie Nitownice ręczne RM-25 / RM-20 Narzędzia i akcesoria Nitownica ręczna RM-25 Zawiera 4 nasadki (szczęki). Zakres średnic nitów: 4,0-6,0 mm. Nitownica ręczna RM-20 Zawiera 4 nasadki (szczęki). Zakres średnic nitów: 3,0-5,0 mm. 8

33 Narzędzia i akcesoria Narzędzia montażowe i akcesoria Mocowanie łącznikami samowiercącymi i samogwintującymi Wkrętarka ASCS 8

34 Akcesoria montażowe Osadzanie nitów fasadowych Końcówka dystansowa / tuleja ustalająca FP-A Narzędzia i akcesoria Końcówka dystansowa do nitów fasadowych Osadzanie nitów fasadowych z wymaganym luzem na docisku Zachowanie minimalnego luzu na docisku dla osadzonego nita pozwala na swobodne odkształcanie się płyt typu HPL w zakładanym zakresie wymiarowym bez uszkodzenia płyt oraz deformacji łbów nitów fasadowych. Płyty elewacyjne typu HPL odkształcają się po osadzaniu we wszystkich kierunkach i dlatego oprócz tworzenia przesuwnych punktów mocowania koniecznym jest stworzenie luzu na docisku! Końcówka przeznaczona do współpracy z nitownicami akumulatorowymi AccuBird / PowerBird przy osadzaniu nitów fasadowych SFS intec: AP, ASO, SSO. Stosowanie końcówki dystansowej przy osadzaniu nitów jest zalecane przede wszystkim przez producentów płyt elewacyjnych typu HPL. : Osadzanie nitów fasadowych przy mocowaniu płyt elewacyjnych do podkonstrukcji Montaż końcówki dystansowej do nitownic akumulatorowych AccuBird / PowerBird Umieszczenie nita fasadowego w głowicy nitownicy zaopatrzonej w końcówkę dystansową Nitownica z nitem fasadowym gotowa do montażu płyt elewacyjnych z minimalnym luzem na docisku Tuleja ustalająca FP-A-9,4x6 Wyznaczanie stałego punktu mocującego płyt elewacyjnych Swobodne i proste tworzenie stałego punktu mocującego dopiero na etapie montażu płyt na elewacji. Płyty nawiercone z wykorzystaniem tylko jednej średnicy wiertła zgodnej z zaleceniami dla punktów przesuwnych! Materiał: Wymiary: stop aluminiowy L = 6,0 mm punkt przesuwny średnice otworów w płycie elewacyjnej i podkonstrukcji: D = 9,4 mm 10,0/5,1 mm d = 5,1 mm 8 Inne wymiary dostępne na zamówienie (np. D = 7,9 mm; 8,4 mm) punkt stały FP-A średnice otworów w płycie elewacyjnej i podkonstrukcji: 10,0/5,1 mm

35 Narzędzia i akcesoria Narzędzia do wiercenia Centryczne wiercenie otworów Głowica DG-146x20 Głowica centrująca DG-146x20 Profesjonalny montaż płyt elewacyjnych: Precyzyjne, centryczne wiercenie w podkonstrukcji na bazie powiększonych otworów w płycie Głowica Korzyści: wysoka precyzja przy trzymaniu elektronarzędzia jedną ręką Samocentrująca głowica ze zintegrowanym wiertłem. Głowica współpracuje ze wszystkimi dostępnymi na rynku wiertarkami ręcznymi! Precyzyjne, centryczne prowadzenie wiertła przez otwór w płycie podczas wiercenia w podkonstrukcji! Ułatwienie dla późniejszego osadzania nitów fasadowych w otworach suwliwych. Przekonywujące korzyści: Precyzja samocentrująca głowica proste wiercenie w jednym cyklu Komfort najwyższy komfort pracy przy obsłudze elektronarzędzia tylko jedną ręką wiertło osadzone na stałe nawet przy wymianie pozycjonera szybka wymiana wiertła bez konieczności demontażu głowicy z elektronarzędzia Uniwersalność wymienne pozycjonery (A) są przystosowane do pracy w określonym zakresie średnic otworów w płycie elewacyjnej w głowicy występuje tylko jeden, uniwersalny zespół wiercący (jednorazowy zakup) Łatwa wymiana pozycjonera Łatwa wymiana wiertła Typy głowic DG-146x20-7,0 DG-146x20-8,0 DG-146x20-9,0 DG-146x20-10,0 Typy wymiennych pozycjonerów Element Dm 7,0 kpl. Element Dm 8,0 kpl. Element Dm 9,0 kpl. Element Dm 10,0 kpl. Pozycjoner ø 7 mm 7-7,9 mm Pozycjoner ø 8 mm 8-8,9 mm Pozycjoner ø 9 mm 9-9,9 mm Pozycjoner ø 10 mm 10-10,9 mm 8

36 Wieloletnie doświadczenie zdobyte w różnych krajach i segmentach rynku FasteningSystems Systemy mechanicznego mocowania i technologie mocowania z elementami uzupełniającymi dla lekkiej obudowy budynków przemysłowych, fasad wentylowanych, dachów płaskich i konstrukcji drewnianych. Systemy mechanicznego mocowania do drzwi okien, a także rozwiązania systemowe dla fasad szklanych. Technologia zawiasów do drzwi i okien. AutomotiveProducts Partner w zakresie rozwoju i produkcji precyzyjnych elementów i specjalnych łączników dla dostawców przemysłu motoryzacyjnego działających na całym świecie. IndustrialProducts Partner w zakresie rozwoju i produkcji precyzyjnych elementów i specjalnych łączników dla dostawców przemysłu motoryzacyjnego działających na całym świecie. SFS intec Sp. z o.o. ul. Torowa Poznań Telefon Fax pl.poznan@sfsintec.biz
