CZĘŚĆ PIERWSZA: KONFIGURACJA SYSTEMU

Transkrypt

1 PROGRAMOWANIE MU CZĘŚĆ PIERWSZA: KONFIGURACJA SYSTEMU

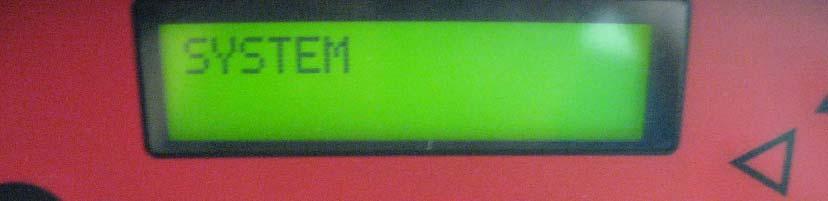

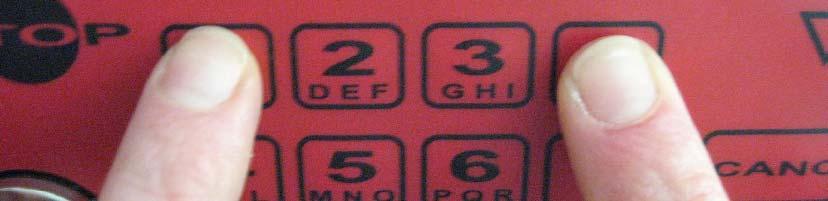

2 Konfiguracja systemu W celu uzyskania dostępu do konfiguracji systemu MU należy: - wprowadzić kod dostępu: Przejść strzałkami do pozycji SYSTEM - Nacisnąć jednocześnie przycisnąć #1.

3 Unit Name (nazwa urządzenia) Nazwa nadawana dystrybutorowi przez menedżera systemu. Nazwa nie musi być wprowadzona. DEFAULT: nie ma Opcje: ciąg znaków ALFANUMERYCZNYCH, maksymalnie 16

4 REGISTRATION NUMBER (numer tablicy rejestracyjnej) Określa, czy użytkownik musi wprowadzić nazwę lub numer identyfikujące pojazd. Jeżeli opcja ta jest załączona, użytkownik musi wprowadzić wymagane informacje zanim uzyska zezwolenie tankowania (system akceptuje dowolną wartość). DEFAULT: DISABLED (ODŁĄCZONY) Opcje: DISABLED (ODŁĄCZONY) (nazwa / numer nie są wymagane) ENABLED (ZAŁĄCZONY) (koniecznie należy podać nazwę / numer).

5 ODOMETER (odczyt licznika przebytej drogi dojazdu) Określa, czy użytkownik musi wprowadzić odczyt licznika przebytej drogi pojazdu. Jeżeli opcja ta jest załączona, użytkownik musi wprowadzić niezbędne informacje, zanim uzyska zezwolenie do tankowania (system akceptuje dowolną wartość) DEFAULT: DISABLED (ODŁĄCZONY ) Opcje: DISABLED (ODŁĄCZONY) (informacja nie jest wymagana) ENABLED (ZAŁĄCZONY) (niezbędne jest podanie informacji)

6 START TIME OUT (czas do uruchomienia tankowania) Określa maksymalny czas od chwili wydania zezwolenia do załączenia pompy, py, podczas którego użytkownik musi rozpocząć tankowanie paliwa. Jeżeli upłynie zdefiniowany czas a tankowanie się nie rozpocznie, system MC cofa zezwolenie dla pompy py i użytkownik musi ponownie wprowadzić swoje dane identyfikacyjne (używając kodu lub klucza). DEFAULT: 60 sekund Zakres: sekund

7 FILLING TIME OUT (dozwolony czas wstrzymania tankowania) Określa, na jak długo operacja tankowania może być przerwana. Po rozpoczęciu tankowania operacja ta może być przerwana przez użytkownika lub z automatycznego pistoletu tankującego. Jeżeli wstrzymanie (pompa pozostaje włączona, ale miernik nie odmierza) trwa dłużej niż zdefiniowany czas, system cofa zezwolenie dla pompy i wyłącza ją. DEFAULT: 120 sekund Zakres: sekund

8 REMOTE PRINTER (Drukarka zdalna) Określa, czy dystrybutor CUBE MC ma być podłączony przez (opcjonalną) linię transmisji szeregowej RS do zdalnej drukarki (np. zainstalowanej w biurze, które może znajdować się w odległości kilkuset metrów), żeby można było automatycznie drukować bieżące raporty z każdego tankowania (zarejestrowane dane) lub raporty drukowane na żądanie menedżera. DEFAULT: NO Opcje: YES (drukarka podłączona), NO (drukarka nie podłączona) Drukarka musi być wyposażona (alternatywnie) w: - port szeregowy RS 485, - port szeregowy RS konwerter RS 232/485 (dostarczany na zamówienie), - port równoległy Centronics + konwerter RS 232/485 + konwerter RS 232/Centronics (dostarczane na zamówienie). USTAWIENIA ZDALNEJ DRUKARKI SZEREGOWEJ (opcjonalne) Protokół: 8 N 1 Szybkość transmisji: 2400 Długość słowa: 8 bitów Parzystość: brak Bitów stopu: 1

9 PC CONNECTED (podłączony do PC tylko wtedy, gdy zostało zainstalowane opcjonalne oprogramowanie) Określa, czy system CUBE MC ma być podłączony - za pośrednictwem linii szeregowej RS do komputera PC, na którym zainstalowane jest (opcjonalne) oprogramowanie CUBE MC MANAGEMENT przeznaczone do zbierania i przetwarzania danych o operacjach tankowania. Jeśli MU będzie podłączony do PC należy wybrać YES i potwierdzić ENTER, jeśli transfer danych będzieę sięę odbywał za pomocą czytnika kluczy należy wybrać NIE ipotwierdzić ENTER

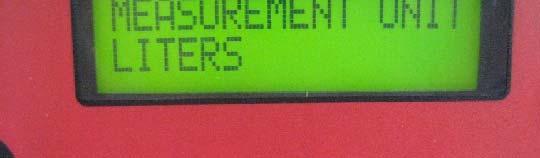

10 MEASUREMENT UNIT (jednostka miary) Określa jednostkę miary używanej ż przez system. DEFAULT: LITRES (litry) Opcje: LITRES, US GALLONS (galony p j, (g y amerykańskie)

11 DECIMAL DIGIT (liczba miejsc dziesiętnych) Określa, z iloma miejscami dziesiętnymi ma być wyświetlana ilość tankowanego paliwa. Jeżeli wybrane zostaną dwa miejsca, to w przypadku, gdy zatankuje się więcej niż jednostek paliwa, system automatycznie dokona przekształcenia na wyświetlanie z jednym miejscem dziesiętnym. DEFAULT: 1 Opcje: 1-2

12 LOW LEWEL INPUT (alarm poziomu zbiornika) Określa, czy system CUBE MC ma być podłączony do opcjonalnego zewnętrznego alarmu poziomu zawierającego styk bezprądowy, normalnie otwarty. Styk zamyka się, gdy generowany jest sygnał alarmowy. Standardowo zbiorniki FUELMASTER nie posiadają tego ELEMENTU. DEFAULT: NO Opcje: YES(alarm podłączony), NO (alarm nie podłączony)

13 KEY READER (czytnik klucza elektronicznego) Załącza / odłącza czytnik klucza elektronicznego znajdującego się na panelu czołowym systemu MC. DEFAULT: YES Opcje: YES (czytnik załączony), NO (czytnik nie załączony)

14 MASTER CODE (kod menedżera) i MASTER KEY (zmiana klucza menedżera) Zmienia MASTER CODE, który został zdefiniowany u producenta jako Po uruchomieniu tej funkcji system wyświetla aktualny kod. Aby zatwierdzić wyświetlony kod i przejść do następnego kroku, należy nacisnąć ENTER ENTER. Aby wpisać nowy kod, można nacisnąć dowolny przycisk numeryczny. MASTER KEY (zmiana klucza menedżera) Funkcja umożliwia wprowadzenie nowego klucza MASTER KEY w miejsce poprzedniego. W czasie, gdy MC wyświetla ten komunikat, można: opuścić KONFIGURACJĘ SYSTEMU (SYSTEM CONFIGURATION), naciskając ANULUJ (CANCEL). Nadal będzie obowiązywał kt l kl MASTER KEY aktualny klucz MASTER KEY; przyłożyć nowy klucz do czytnika, klucz będzie zaakceptowany jako nowy MASTER KEY w miejsce starego.

15 PROGRAMOWANIE MU CZĘŚĆ DRUGA: PROGRAMOWANIE UŻYTKOWNIKÓW

16 UŻYTKOWNICY (USERS ) Funkcja ta służy do zarządzania wszystkimi użytkownikami zdefiniowanymi w systemie CUBE MC. Służą do tego cztery oddzielne funkcje zestawione w podmenu. 1. UŻYTKOWNIK / DODANIE (USER / ADD) Aby utworzyć nowego użytkownika, należy kolejno wykonywać opisane niżej kroki. -USER NAME Nazwa użytkownika: jest to pole alfanumeryczne zawierające od 1 do 10 znaków. Pole to musi być wypełnione. - USER PIN Poufny, indywidualny numer kodu przydzielany każdemu użytkownikowi. Dostępne opcje dla USER PIN > YES / NO - ELECTRONIC KEY Poufny, indywidualny numer kodu przydzielany każdemu użytkownikowi. Dostępne opcje dla USER PIN > YES / NO - KEY CODE Jeżeli wybrana zostanie opcja ELECTRONIC KEY > YES, to system prosi o przystawienie klucza do czytnika, wyświetlając komunikat TOUCH USER KEY -USER NUMBER Liczby od 1 do 50, kolejno przydzielane poszczególnym użytkownikom.

17

18 UŻYTKOWNICY (USERS ) 2. UŻYTKOWNICY / USUŃ Usuwa zdefiniowanych użytkowników, w sposób przedstawiony dalej na schemacie blokowym. Aby wybrać użytkownika, który ma być usunięty, należy wprowadzić jego NUMER UŻYTKOWNIKA (USER NUMBER). System wyświetli wszystkie informacje związane z użytkownikiem i poprosi o potwierdzenie i usunięcia i użytkownika. ż Usuwanie użytkownika oznacza, że: -PIN CODE lub USER KEY przydzielone użytkownikowi nie będą już akceptowane przy autoryzowaniu tankowania; USER NUMBER, który był ł przydzielony do usuniętego użytkownika, może być teraz przydzielony do nowego użytkownika; USER NUMBER, który był przydzielony do usuniętego użytkownika, może być teraz przydzielony y innemu użytkownikowi. 3. UŻYTKOWNICY / DRUKUJ Drukuje listę zdefiniowanych użytkowników. 4. UŻYTKOWNICY / WYŚWIETL Dla każdego użytkownika wyświetlane są następujące informacje: USER NUMBER USER NAME PIN CODE KEY (jeżeli został przydzielony)

19

20 PROGRAMOWANIE MU CZĘŚĆ TRZECIA: ODCZYTANIE NR SERYJNEGO, KASOWANIE PAMIĘCI

21 SYSTEM 1. SYSTEM / NUMER SERYJNY (SYSTEM / SERIAL NUMBER) Wyświetla NUMER SERYJNY (SERIAL NUMBER) elektronicznej płytki drukowanej systemu MC. Istnieją dwa sposoby wyświetlania numeru seryjnego dystrybutora i w żadnym z tych przypadków nie jest wymagany ani MASTER CODE, ani MASTER KEY. używając przełącznika głównego wyłączyć i ponownie załączyć zasilanie; w fazie inicjalizacji j systemu (BOOT) system na krótko wyświetla numer seryjny (S/N); W sekcji LEVEL CONTROL (KONTROLA POZIOMU): nacisnąć STOP, żeby wejść na poziom ACCESS CONTROL (KONTROLA DOSTĘPU), nacisnąć równocześnie # oraz 9 ; system wyświetli ś numer seryjny dystrybutora. to 2. SYSTEM / PAMIĘĆ (SYSTEM / MEMORY) Funkcja otwiera podmenu zarządzające pamięcią dystrybutora. Podmenu zawiera opcje: SYSTEM / PAMIĘĆ / WYŚWIETL (SYSTEM / MEMORY / VIEW) Wskazuje ilość dostępnej pamięci, wyświetlając ile spośród 255 komórek pamięci jest aktualnie wykorzystanych. Zajęte komórki pamięci zwalniają się wtedy, gdy: dane zapisane w pamięci systemu MC są przesyłane do klucza MASTER KEY, a następnie do PC, Dane przechowywane w pamięci systemu MC są przesyłane do PC przez złącze RS; SYSTEM / PAMIĘĆ / WYCZYŚĆ (SYSTEM / MEMORY / RESET) Czyści wszystkie zajęte komórki pamięci, co umożliwi rejestrowanie nowych transakcji. Funkcja może być wykonywana niezależnie od tego, czy pamięć jest zajęta całkowicie, czy częściowo. 3. SYSTEM / DATA / TIME Funkcja ustawia datę i czas, niezbędne przy rejestrowaniu transakcji.
