1 GE Energy Industrial Solutions ED.03 Niezawodne rozdzielnice niskiego napięcia Sercem Twojej firmy GE imagination at work 5808-cat-SENPlus-pl-pl.indd A :00:25

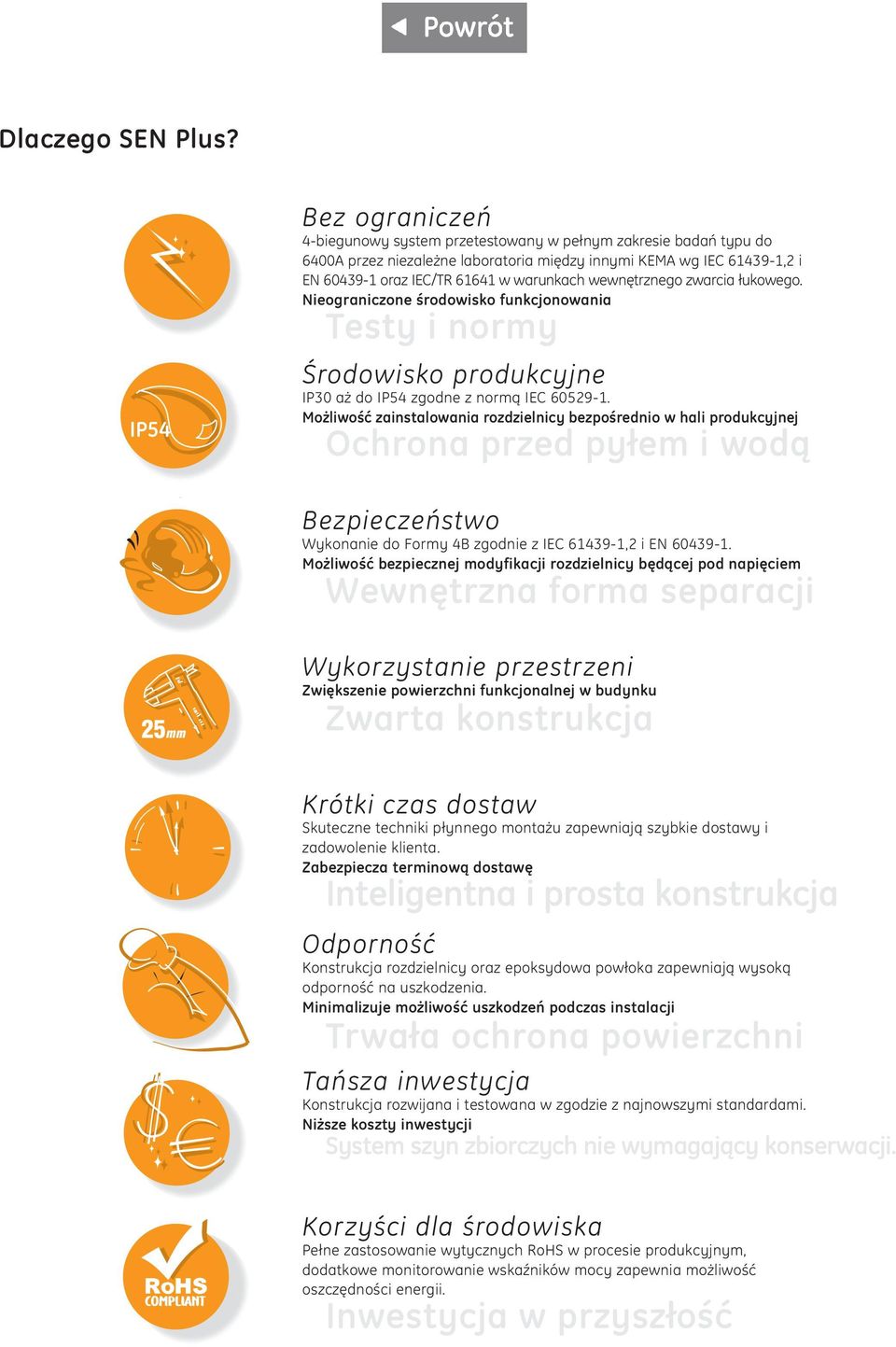

2 Dlaczego? IP54 Bez ograniczeń 4-biegunowy system przetestowany w pełnym zakresie badań typu do 6400A przez niezależne laboratoria między innymi KEMA wg IEC 6439-,2 i EN oraz IEC/TR 664 w warunkach wewnętrznego zwarcia łukowego. Nieograniczone środowisko funkcjonowania Testy i normy Środowisko produkcyjne IP30 aż do IP54 zgodne z normą IEC Możliwość zainstalowania rozdzielnicy bezpośrednio w hali produkcyjnej Ochrona przed pyłem i wodą Bezpieczeństwo Wykonanie do Formy 4B zgodnie z IEC 6439-,2 i EN Możliwość bezpiecznej modyfikacji rozdzielnicy będącej pod napięciem Wewnętrzna forma separacji Wykorzystanie przestrzeni Zwiększenie powierzchni funkcjonalnej w budynku Zwarta konstrukcja Krótki czas dostaw Skuteczne techniki płynnego montażu zapewniają szybkie dostawy i zadowolenie klienta. Zabezpiecza terminową dostawę Inteligentna i prosta konstrukcja Odporność Konstrukcja rozdzielnicy oraz epoksydowa powłoka zapewniają wysoką odporność na uszkodzenia. Minimalizuje możliwość uszkodzeń podczas instalacji Trwała ochrona powierzchni Tańsza inwestycja Konstrukcja rozwijana i testowana w zgodzie z najnowszymi standardami. Niższe koszty inwestycji System szyn zbiorczych nie wymagający konserwacji. Korzyści dla środowiska Pełne zastosowanie wytycznych RoHS w procesie produkcyjnym, dodatkowe monitorowanie wskaźników mocy zapewnia możliwość oszczędności energii. Inwestycja w przyszłość

3 System został zaprojektowany w oparciu o wymagania klientów. Wynikiem jest produkt oferujący niepowtarzalną elastyczność i bezpieczeństwo, poparty szerokimi badaniami i będący wsparciem dla wielu aplikacji: Budownictwo, przemysł maszynowy i przetwórstwo Przemysł poligraficzny maszynowy farmaceutyczny samochodowy celulozowo - papierniczy chemiczny petrochemiczny morski Zakłady użyteczności publicznej oczyszczalnie ścieków utylizacja odpadów dystrybucja energii (elektryczność i gaz) telekomunikacja dostawcy usług kablowych (TV, VOD, ISP) transport publiczny Rynki Rynek komercyjny małe i duże biura magazyny centra handlowe szkoły szpitale lotniska Elastyczny system by sprostać Twoim wymaganiom sprosta największym wymaganiom, od aplikacji silnoprądowych 6400A do aplikacji kontrolno-sterowniczych o mocy kilku kw. System jest dostępny w różnych konfiguracjach, które zawierają: wykonania stacjonarne, wtykowe, wysuwne dostęp od przodu lub od tyłu moduły zasilające sterownice silnikowe System oferuje różne formy separacji aż do Formy 4B zgodnie z IEC 6439-,2 i EN oraz ochronę przed pyłem i wodą od IP30 do IP cat-SENPlus-pl-pl.indd :00:34

4 Bezpieczeństwo Połączenie i nowego wyłącznika powietrznego EntelliGuard wyróżnia się w kategoriach bezpieczeństwa - zarówno personelu jak i systemu. Ograniczenie skutków wewnętrznego zwarcia łukowego do miejsca jego wystąpienia poprzez wygrodzenie bloków funkcyjnych zostało potwierdzone w niezależnych badaniach. Rozdzielnice przetestowano zgodnie z wymogami normy IEC 6439-,2. Wytrzymałosć zwarciowa do 00kA zapewnia systemowi przetrwanie poważnych awarii. Bezpieczeństwo Całkowita kontrola GE, jako producent różnego rodzaju aparatów zabezpieczających, oferuje ich pełny wybór: wyłączniki modułowe, wyłączniki kompaktowe, wyłączniki powietrzne rozłączniki i rozłączniki bezpiecznikowe styczniki, układy łagodnego rozruchu, przetwornice częstotliwości Komunikacja i sterowanie kształtują elementy systemu w coraz większym stopniu - wymiana informacji poprzez Profibus lub Modbus jest dostępna w większości komponentów umożliwiając budowę jednorodnego układu. Czynniki środowiskowe Dbałość o środowisko, w którym żyjemy i pracujemy, odgrywa niezmiernie istotną rolę w podejmowaniu decyzji o zakupach produktów wyposażenia elektrycznego. bierze to pod uwagę w każdym aspekcie swojej konstrukcji. Proces produkcji Fabryki posiadają certyfikaty ISO 400 potwierdzające ograniczenie odpadów i optymalne wykorzystanie energii. Zastosowanie reguł Six Sigma i ISO 900 zapewnia, że marnotrawstwo jest eliminowane poprzez wysoką skuteczność projektowania i przetwarzania. jest w pełni zgodny z dyrektywą RoHS. Komponenty Stal wykorzystana w produkcie jest stalą miekką i nie zawiera szkodliwego kadmu. Ramy pokryte są ochronną wartwą cynku aby zapobiec korozji i zapewnić długą żywotność produktu. Działanie Możesz sterować swoim wpływem na środowisko podczas korzystania z poprzez zastosowanie różnych akcesoriów poprawiających wydajność elektryczną, takich jak, przetwornice częstotliwości, liczniki energii czy inteligentne moduły sterujące silnikami. Dostępna oferta oprogramowania gwarantuje najwyższą efektywność podczas ich użytkowania cat-SENPlus-pl-pl.indd :00:35

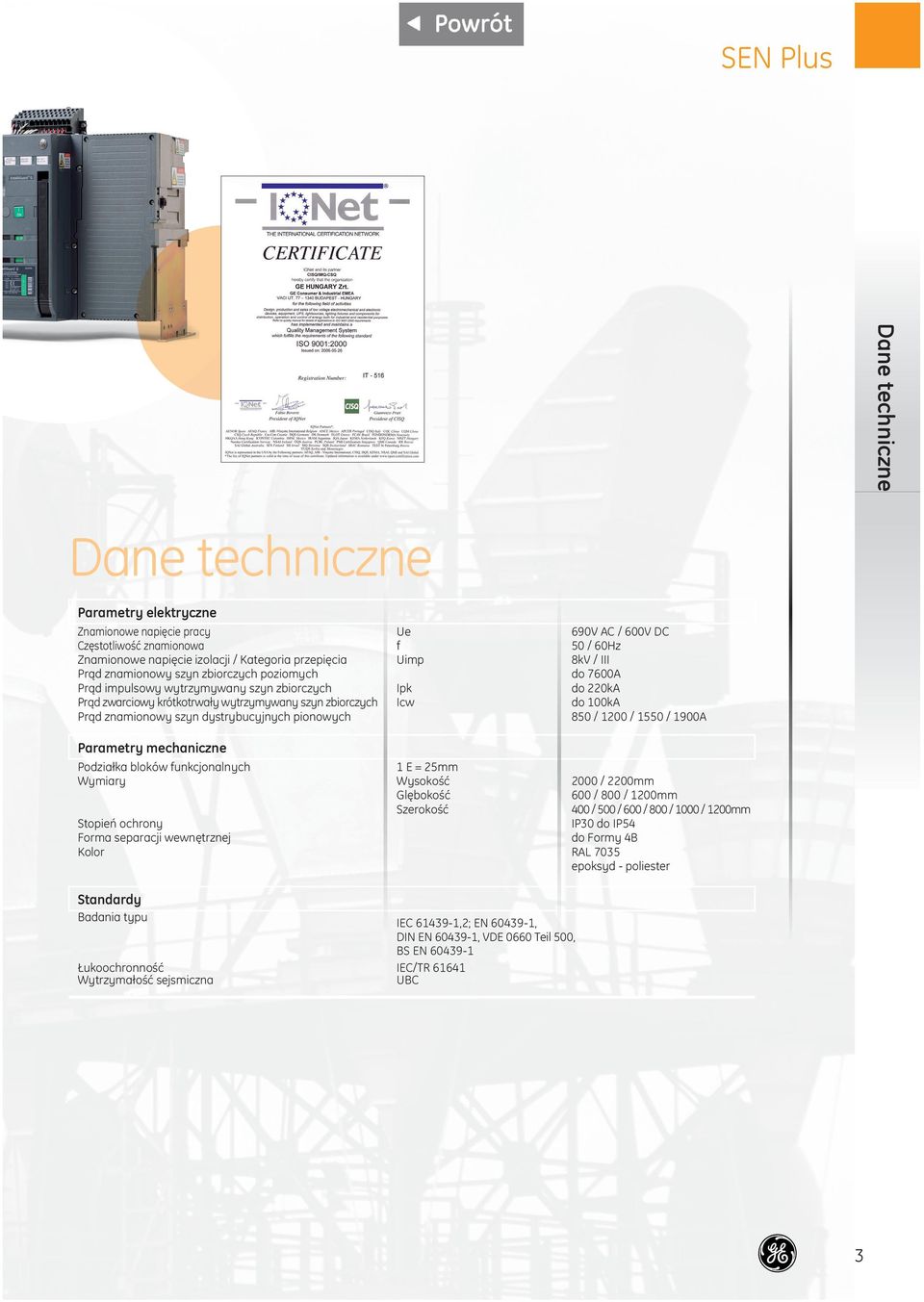

5 Dane techniczne Dane techniczne Parametry elektryczne Znamionowe napięcie pracy Częstotliwość znamionowa Znamionowe napięcie izolacji / Kategoria przepięcia Prąd znamionowy szyn zbiorczych poziomych Prąd impulsowy wytrzymywany szyn zbiorczych Prąd zwarciowy krótkotrwały wytrzymywany szyn zbiorczych Prąd znamionowy szyn dystrybucyjnych pionowych Ue f Uimp Ipk Icw 690V AC / 600V DC 50 / 60Hz 8kV / III do 7600A do 220kA do 00kA 850 / 200 / 550 / 900A Parametry mechaniczne Podziałka bloków funkcjonalnych Wymiary Stopień ochrony Forma separacji wewnętrznej Kolor E = 25mm Wysokość Glębokość Szerokość 2000 / 2200mm 600 / 800 / 200mm 400 / 500 / 600 / 800 / 000 / 200mm IP30 do IP54 do Formy 4B RAL 7035 epoksyd - poliester Standardy Badania typu Łukoochronność Wytrzymałość sejsmiczna IEC 6439-,2; EN , DIN EN , VDE 0660 Teil , BS EN IEC/TR 664 UBC cat-SENPlus-pl-pl.indd :00:37

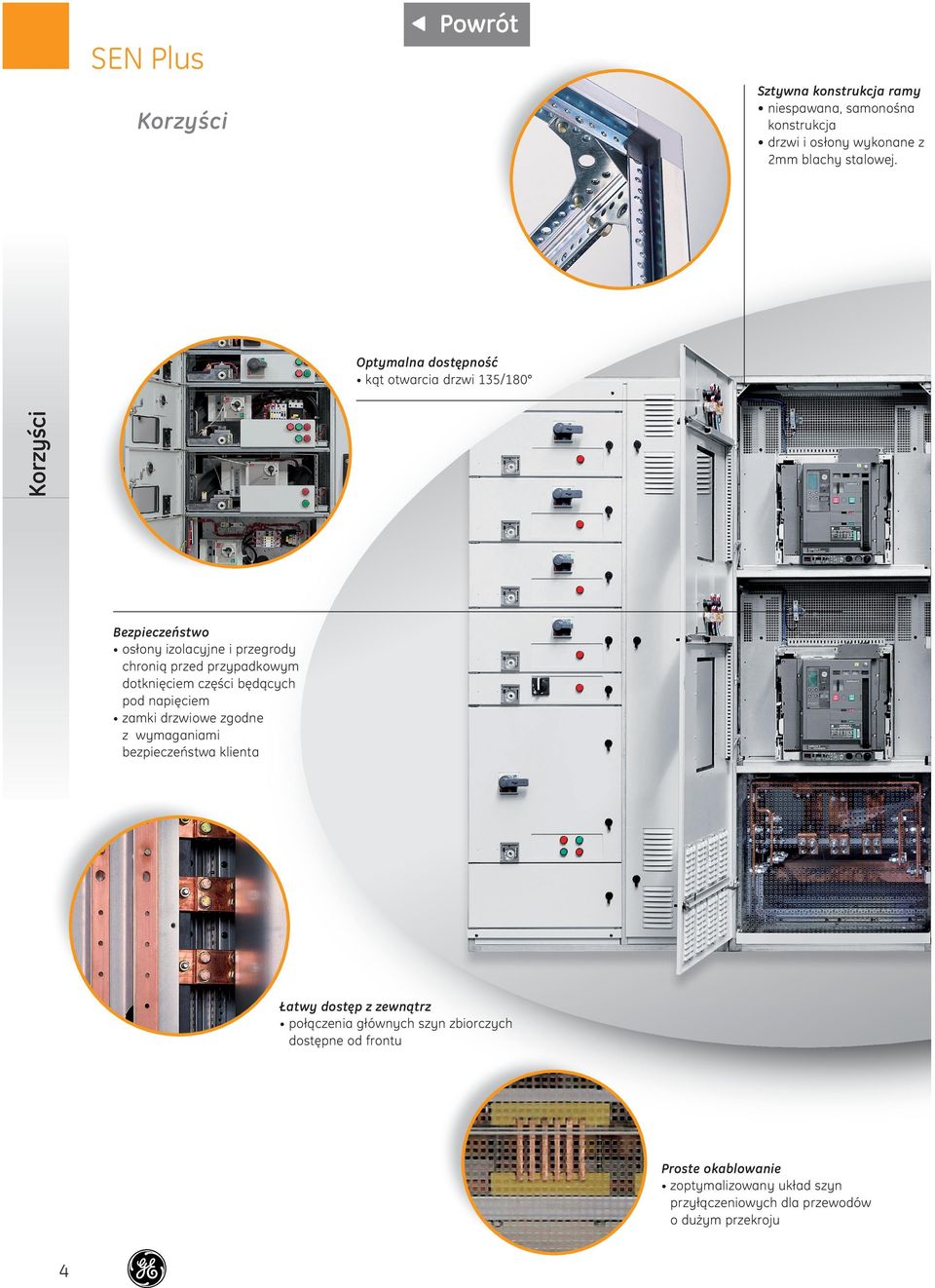

6 Sztywna konstrukcja ramy niespawana, samonośna konstrukcja drzwi i osłony wykonane z 2mm blachy stalowej. Korzyści Korzyści Optymalna dostępność kąt otwarcia drzwi 35/80 Bezpieczeństwo osłony izolacyjne i przegrody chronią przed przypadkowym dotknięciem części będących pod napięciem zamki drzwiowe zgodne z wymaganiami bezpieczeństwa klienta Łatwy dostęp z zewnątrz połączenia głównych szyn zbiorczych dostępne od frontu Proste okablowanie zoptymalizowany układ szyn przyłączeniowych dla przewodów o dużym przekroju cat-SENPlus-pl-pl.indd :00:38

7 my a High level in the Front-to-Back & Vertical direction: Vertical reference 0 Response (g) ez Potwierdzona wytrzymałość sejsmiczna odpowiednia dla aplikacji umiejscowionych na całym świecie w strefach wysokiego zagrożenia sejsmicznego spełnia wymagania dla strefy 4 wg UBC File with TRS: t Channel: VertA Freq (HZ) TRS (g) F (H Przedział aparatowy 2. Przedział kablowy 3. Przedział szyn zbiorczych 3 0. Damping = 4% 0 Frequency (HZ) 00 2 Korzyści Wewnętrzna forma separacji panel wyraźnie podzielony na 3 różne przedziały - przedział aparatowy, przedział kablowy i przedział szyn zbiorczych wewnętrzna separacja do Formy 4 Pełna integracja systemowa wyposażenie w szeroki wachlarz podzespołów elektrycznych zgodnych ze standardem IEC cat-SENPlus-pl-pl.indd :00:44

8 Poczuj się bezpiecznie Korzyści Modułowość podwyższona gęstość upakowania modułów w przedziale aparatowym dzięki otworom w osłonach izolacyjnych szyn pionowych według podziałki E = 25mm Prosta i bezpieczna obsługa specjalny mechanizm blokady modułów pozwala na wykonywanie wszystkich operacji przy zamkniętych drzwiach. Zapewnia to obsłudze najwyższy poziom bezpieczeństwa. Moduły VPS do aparatów modułowych montownaych na szynie DIN z płytą montażową Zwarta konstrukcja mała przestrzeń zajmowana przez dwa wyłączniki w jednej kolumnie cat-SENPlus-pl-pl.indd :00:5

9 Przygotowany na 6400A rozdzielnica główna może być wyposażona w wyłącznik powietrzny EntelliGuard do 6400A pełen zakres prądowy dostępny w 3 gabarytach wyłączników Dostępna zdolność wyłączenio Gabaryt Gabaryt Gabaryt Korzyści Wytrzymałość zwarciowa do 00kA wyłączniki EntelliGuard i szyny zbiorcze dostępne dla 00kA, s SET UP METER STATUS EVENTS EPOS- DP Konfiguracja Cykliczna wymiana danych System sterowania procesem Mistrzostwo zabezpieczenia elektronicznego zintegrowane opomiarowanie 4 różne wersje pasujące do wszystkich aplikacji ethernet TCP/IP Serwer OPC acykliczna wymiana danych Profibus BP 3-7-DP ES S-DP A M Komunikacja Modbus i Profibus dostępne w celu integracji z systemem automatyki przemysłowej cat-SENPlus-pl-pl.indd :00:56

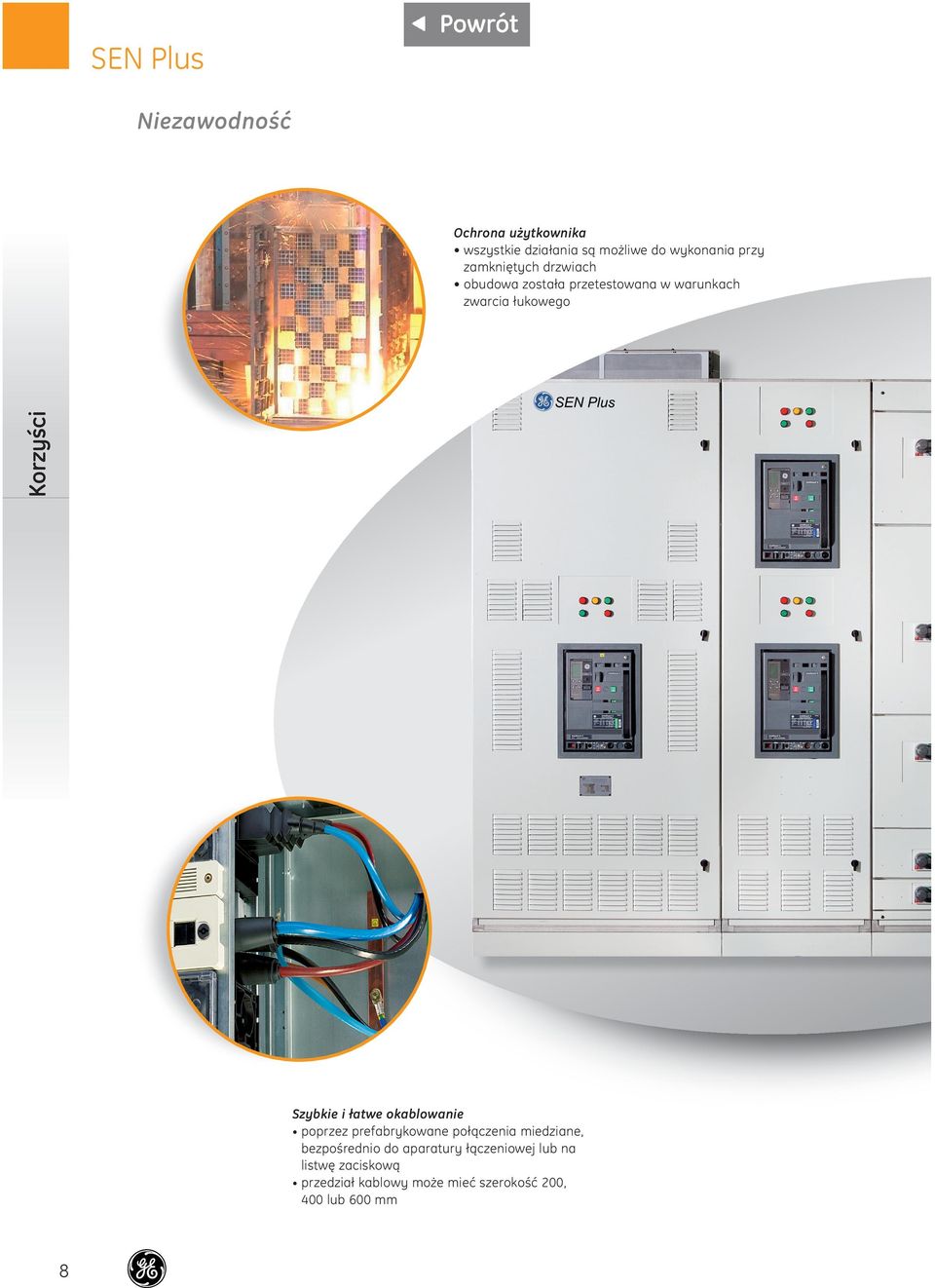

10 Niezawodność Korzyści Ochrona użytkownika wszystkie działania są możliwe do wykonania przy zamkniętych drzwiach obudowa została przetestowana w warunkach zwarcia łukowego Szybkie i łatwe okablowanie poprzez prefabrykowane połączenia miedziane, bezpośrednio do aparatury łączeniowej lub na listwę zaciskową przedział kablowy może mieć szerokość 200, 400 lub 600 mm cat-SENPlus-pl-pl.indd :0:04

11 Wysoka wytrzymałość zwarciowa szyn dystrybucyjnych pionowych układy 3 i 4 biegunowe odpowiadające zwarciowym wartościom znamionowym szyn zbiorczych Korzyści Aplikacje zasilające i sterujące w jednej kolumnie standardowe adaptery o dwóch różnych wysokościach, umożliwiają zastosowanie typowych kombinacji 3 i 4 biegunowych rozłączników bezpiecznikowych oraz napędów silnikowych w jednej kolumnie. Dla Twojego bezpieczeństwa odporne na zwarcia i zmęczenie materiału samonastawne wtyki, zapewniające wysoki poziom bezpieczeństwa podczas manewrowania cat-SENPlus-pl-pl.indd :0:2

12 Pole odbiorcze - moduły wysuwne Aplikacje standardowe Moduły z wyłącznikami Moc max. (kw) Napęd silnikowy bezpośredni Napęd silnikowy nawrotny Układ rozruchowy Gwiazda - Trójkąt dla 400 Vac dla 690 Vac dla 400 Vac dla 690 Vac dla 400 Vac dla 690 Vac Prąd (A) Odpływ (3 bieg.) Odpływ (4 bieg.) dla 400 Vac dla 690 Vac dla 400 Vac dla 690 Vac Pole odbiorcze - Moduły wtykowe Moduły z wyłącznikami Moc max. (kw) Napęd silnikowy bezpośredni Napęd silnikowy nawrotny Układ rozruchowy Gwiazda - Trójkąt dla 400 Vac dla 690 Vac dla 400 Vac dla 690 Vac dla 400 Vac dla 690 Vac Prąd (A) Odpływ (3 bieg.) Odpływ (4 bieg.) dla 400 Vac dla 690 Vac dla 400 Vac dla 690 Vac Pole odbiorcze - Moduły stacjonarne Moduły z wyłącznikami dla 400 i 690 Vac Odpływ (3 bieg.) dla 400 Vac Odpływ (4 bieg.) dla 400 Vac Odpływ (3 bieg.) dla 690 Vac Odpływ (4 bieg.) dla 690 Vac Prąd (A) Rozmiar modułu (E) Prąd (A) Rozmiar modułu (E) Prąd (A) Rozmiar modułu (E) Prąd (A) Rozmiar modułu (E)

13 Moduły wysuwne z rozłącznikami i bezpiecznikami (DIN) Moc max. (kw) Napęd silnikowy bezpośredni Napęd silnikowy nawrotny Układ rozruchowy Gwiazda - Trójkąt dla 400 Vac dla 690 Vac dla 400 Vac dla 690 Vac dla 400 Vac dla 690 Vac , Aplikacje standardowe Moduły wtykowe z rozłącznikami i bezpiecznikami (DIN) Moc max. (kw) Napęd silnikowy bezpośredni Napęd silnikowy nawrotny Układ rozruchowy Gwiazda - Trójkąt dla 400 Vac dla 690 Vac dla 400 Vac dla 690 Vac dla 400 Vac dla 690 Vac , Prąd (A) Odpływ (3 bieg.) Odpływ (4 bieg.) dla 400 Vac dla 690 Vac dla 400 Vac dla 690 Vac Puste moduły dla aplikacji kontrolno - sterowniczych Wysokość (E) stacjonarny x x x x x x

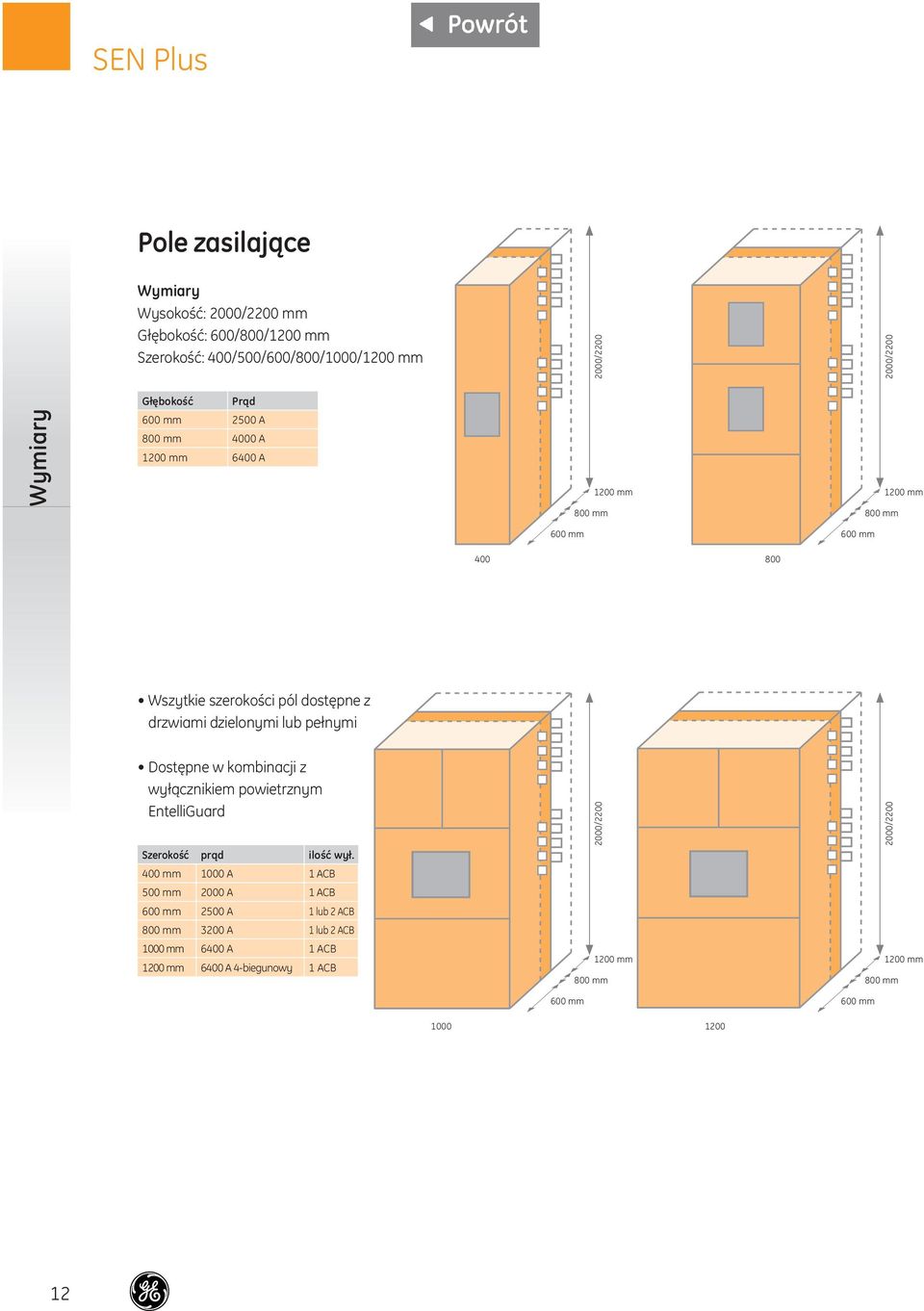

14 Pole zasilające Wymiary Wysokość: 2000/2200 mm Głębokość: 600/800/200 mm Szerokość: 400/500/600/800/000/200 mm 2000/ /2200 Głębokość Prąd Wymiary 600 mm 2500 A 800 mm 4000 A 200 mm 6400 A 200 mm 200 mm 800 mm 800 mm 600 mm 600 mm Wszytkie szerokości pól dostępne z drzwiami dzielonymi lub pełnymi Dostępne w kombinacji z wyłącznikiem powietrznym EntelliGuard Szerokość prąd ilość wył. 2000/ / mm 000 A ACB 500 mm 2000 A ACB 600 mm 2500 A lub 2 ACB 800 mm 3200 A lub 2 ACB 000 mm 6400 A ACB 200 mm 6400 A 4-biegunowy ACB 200 mm 800 mm 200 mm 800 mm 600 mm 600 mm

15 Pole odbiorcze Wymiary Wysokość: 2000/2200 mm Głębokość: 600/800/200 mm Szerokość: 800/000/200 mm Głębokość Prąd 600 mm 2500 A 800 mm 4000 A 200 mm 6400 A przedział kablowy dostępny w różnej szerokości wymiar modułu od 2 do 36 E E=25mm - moduły stacjonarne - moduły wtykowe - moduły wysuwne zakresy mocy - patrz strona 0 i dostępna przestrzeń do zabudowy 80E Wymiary 2000/ / mm 800 mm 600 mm 200 mm 800 mm 600 mm przedział aparatowy przedział kablowy przedział szynowy 3

16 GE Energy Industrial Solutions 5808 GE Power Protection - dział GE Industrial Solutions, jest najwyższej klasy europejskim dostawcą aparatury niskonapięciowej, w skład której wchodzą aparatura łączeniowa, aparatura modułowa i przemysłowa do dystrybucji energii, szeroki zakres aparatury kontrolno-sterowniczej, obudowy i rozdzielnice. W nasze produktu zaopatrujemy zakłady produkcyjne, hurtownie, instalatorów i zakłady użyteczności publicznej na całym Biura Handlowe Warszawa ul. Odrowąża 5 Tel Fax Bielsko-Biała ul. Leszczyńska 6 Tel Fax Dział Ofertowania Tel Fax Dział Obsługi Klienta Tel Fax pc.poland@ge.com GE imagination at work Ref. E/5372/Pl/Pl 2.0 Ed. 08/0 Copyright GE Industrial Solutions 200
