1 W ROZŁĄCZNIKI LT(S) A INFORMACJE OGÓLNE Rozłączniki główne należy stosować w tych miejscach, gdzie wymagana jest duża przerwa pomiędzy stykami oraz duża siła dociskowa styków, a przez to duża wytrzymałość zwarciowa. Dlatego rozłączniki LT(S) znajdują zastosowanie jako: Rozłącznik główny zgodny z normą IEC/EN Bezpieczeństwo maszyn Wyposażenie elektryczne maszyn. Rozłącznik izolacyjny zgodny z normą IEC/EN Aparatura rozdzielcza i sterownicza niskonapięciowa Rozłączniki, odłączniki, rozłączniki izolacyjne i zestawy łączników z bezpiecznikami topikowymi. Rozłącznik silnikowy 3- lub 4-biegunowy. Rozłączniki z serii LT(S) zgodnie z normą IEC/EN posiadają wysoką zdolność łączeniową dla kategorii AC3 i AC23A. W ROZŁĄCZNIKI GŁÓWNE I AWARYJNE INFORMACJE OGÓLNE LTS20VH4 Każda obrabiarka lub maszyna produkcyjna zgodnie z wymogami normy IEC/EN musi być wyposażona w rozłącznik główny, który pozwoli odłączyć maszynę elektryczną od zasilania napięcia na określony czas do czyszczenia, konserwacji, napraw, jak również na okres dłuższego przestoju. Jeżeli przewiduje się użycie 2 lub więcej rozłączników głównych, wówczas należy zastosować odpowiednie blokady zabezpieczające. Warto wtedy rozważyć zastosowanie rozłącznika głównego typu wielobiegunowego (krzywkowego). Rozłącznik główny musi spełniać następujące wymagania: a) Wyłączanie obciążenia zgodnie z IEC/EN dla pracy w kategoriach AC23-B lub DC-23B. b) Rozłącznik musi być wyposażony w styk pomocniczy (np. układ połączeń A3-10), który zawsze spowoduje rozłączenie obciążenia przed otwarciem styków głównych aparatu. c) Rozłącznik musi posiadać na tyle dużą zdolność rozłączania obciążenia, aby wystarczała do wyłączenia sumy prądów roboczych wszystkich silników i / lub odbiorników. Dodatkowe wymagania stawiane rozłącznikom głównym: Odłączanie urządzeń elektrycznych od zasilania tylko z jedną pozycją ON i jedną pozycją OFF wyraźnie zaznaczoną jako 0 i I. Musi umożliwiać zablokowanie w pozycji OFF (0). Zaciski podłączeniowe muszą zapewniać ochronę przed przypadkowym dotykiem bezpośrednim co najmniej stopień ochrony IP2X. Kolor pokrętła napędu: czarny lub szary. Rozłącznik główny awaryjny (tj. rozłącznik główny z funkcją rozłączenia awaryjnego) musi być dodatkowo wyposażony w pokrętło napędu koloru czerwonego oraz ściankę czołową (za pokrętłem) koloru żółtego dla zapewnienia dobrej widoczności pokrętła na jej tle. APLIKACJA SCHRACK TECHNIK LIVE PIERWSZE MOBILNE NARZĘDZIE DLA ELEKTROINSTALATORA 832 Największy asortyment i najszybsza dostawa w miejsce budowy Możliwość zamawiania przez 24h na dobę dowolnego miejsca Błyskawiczne sprawdzanie stanów magazynowych Proste i szybkie wyszukiwanie produktów ze Schrack Navigator Dostęp do informacji technicznej z każdego miejsca

2 W ROZŁĄCZNIK GŁÓWNY AWARYJNY NATABLICOWY 4360 BEZ SPRZĘGŁA, IP66 IN8E biegunowy 4-biegunowy Stopień ochrony od frontu: IP66 Stopień ochrony rozłącznika: IP40 Możliwość blokowania napędu: maks. 3 kłódki Rozłącznik do zabudowy natablicowej Wymiary na stronie BIEGUNOWY, BLOKADA TYPU SV4* Rozłącznik główny awaryjny 3-biegunowy / 20 A / 7,5 kw LTS20 EHN4 A IN8E2332 Rozłącznik główny awaryjny 3-biegunowy / 25 A / 10 kw LTS25 EHN4 A IN8E2333 Rozłącznik główny awaryjny 3-biegunowy / 32 A / 12,5 kw LTS32 EHN4 A IN8E2334 Rozłącznik główny awaryjny 3-biegunowy / 40 A / 16 kw LTS40 EHN4 A IN8E2335 Rozłącznik główny awaryjny 3-biegunowy / 63 A / 22 kw LTS63 EHN4 A IN8E2337 Rozłącznik główny awaryjny 3-biegunowy / 80 A / 22 kw LTS80 EHN4 A IN8E2338 Rozłącznik główny awaryjny 3-biegunowy / 85 A / 30 kw LTS85 EHN4 A IN8E2339 Rozłącznik główny awaryjny 3-biegunowy / 100 A / 37 kw LTS100 EHN4 A IN8E233A Rozłącznik główny awaryjny 3-biegunowy / 125 A / 45 kw LTS120 EHN4 A IN8E233B 4-BIEGUNOWY, BLOKADA TYPU SV4* Rozłącznik główny awaryjny 4-biegunowy / 20 A / 5,5 kw LTS20 EHN4 A IN8E2432 Rozłącznik główny awaryjny 4-biegunowy / 25 A / 7,5 kw LTS25 EHN4 A IN8E2433 Rozłącznik główny awaryjny 4-biegunowy / 32 A / 11 kw LTS32 EHN4 A IN8E2434 Rozłącznik główny awaryjny 4-biegunowy / 40 A / 15 kw LTS40 EHN4 A IN8E2435 Rozłącznik główny awaryjny 4-biegunowy / 63 A / 22 kw LTS63 EHN4 A IN8E2437 Rozłącznik główny awaryjny 4-biegunowy / 80 A / 22 kw LTS80 EHN4 A IN8E2438 W SCHRACK STORE ZNAJDZIESZ WSZYSTKO, CO JEST POTRZEBNE DLA TWOJEJ INSTALACJI Fachowe doradztwo Szybka i profesjonalna obsługa 1000 produktów dostępnych z półki 833

3 W ROZŁĄCZNIK GŁÓWNY AWARYJNY NATABLICOWY 4360 DO ZABUDOWY SZEREGOWEJ ZE SPRZĘGŁEM, IP66 LTS20VH4 4-biegunowy Możliwość regulacji głębokości montażu Stopień ochrony od frontu: IP66 Stopień ochrony rozłącznika: IP40 Możliwość blokowania napędu: maks. 3 kłódki Do zabudowy szeregowej z pokrętłem natablicowym Wymiary na stronie BIEGUNOWY, BLOKADA TYPU SV4* Rozłącznik główny awaryjny 4-biegunowy / 20 A / 7,5 kw LTS20 VHN4 A IN8A2432 Rozłącznik główny awaryjny 4-biegunowy / 25 A / 10 kw LTS25 VHN4 A IN8A2433 Rozłącznik główny awaryjny 4-biegunowy / 32 A / 12,5 kw LTS32 VHN4 A IN8A2434 Rozłącznik główny awaryjny 4-biegunowy / 40 A / 16 kw LTS40 VHN4 A IN8A2435 Rozłącznik główny awaryjny 4-biegunowy / 63 A / 22 kw LTS63 VHN4 A IN8A2437 Rozłącznik główny awaryjny 4-biegunowy / 80 A / 22 kw LTS80 VHN4 A IN8A2438 APLIKACJA SCHRACK TECHNIK LIVE PIERWSZE MOBILNE NARZĘDZIE DLA ELEKTROINSTALATORA 834 Największy asortyment i najszybsza dostawa w miejsce budowy Możliwość zamawiania przez 24h na dobę dowolnego miejsca Błyskawiczne sprawdzanie stanów magazynowych Proste i szybkie wyszukiwanie produktów ze Schrack Navigator Dostęp do informacji technicznej z każdego miejsca

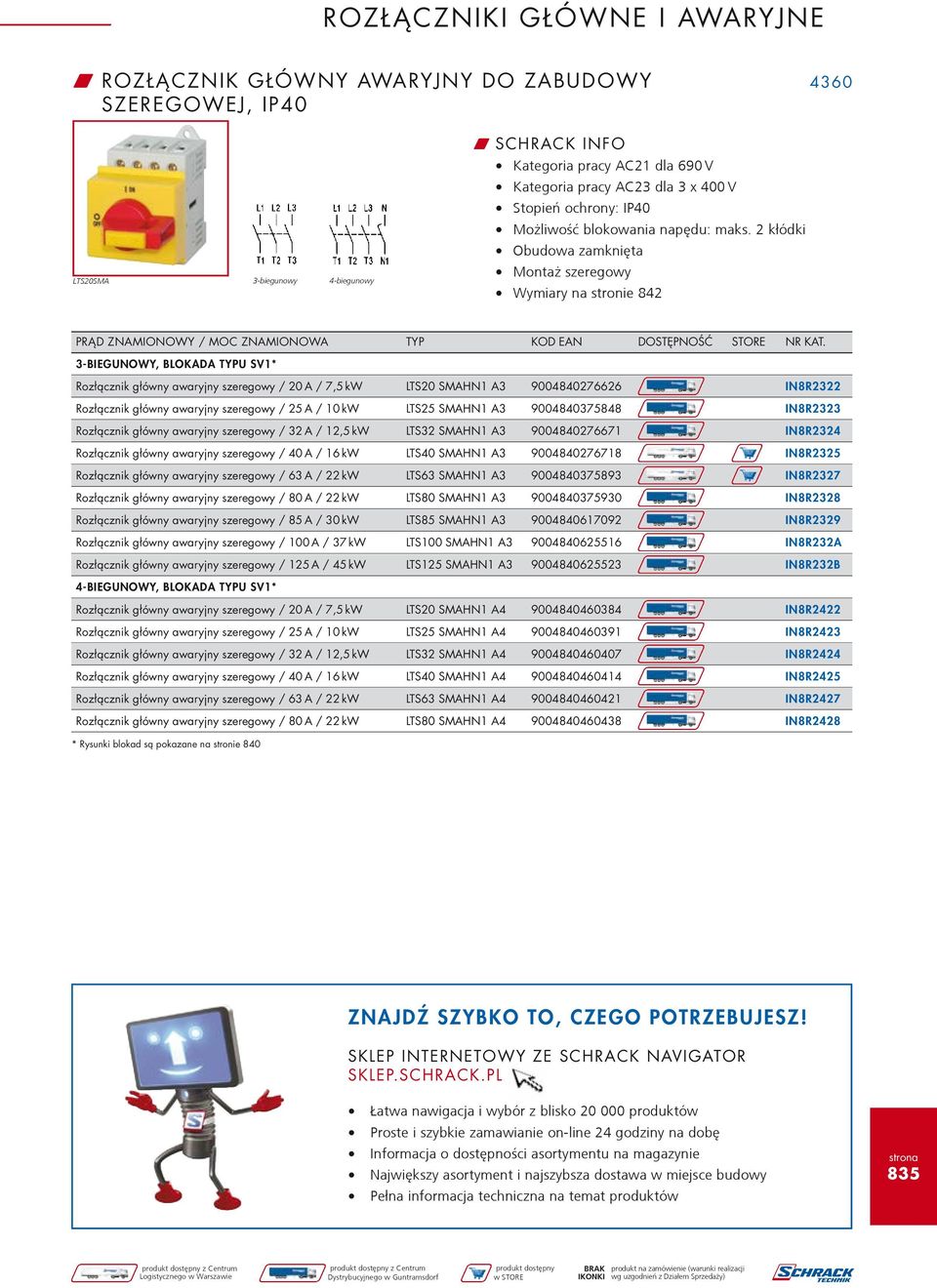

4 W ROZŁĄCZNIK GŁÓWNY AWARYJNY DO ZABUDOWY 4360 SZEREGOWEJ, IP40 LTS20SMA 3-biegunowy 4-biegunowy Stopień ochrony: IP40 Możliwość blokowania napędu: maks. 2 kłódki Obudowa zamknięta Montaż szeregowy Wymiary na stronie BIEGUNOWY, BLOKADA TYPU SV1* Rozłącznik główny awaryjny szeregowy / 20 A / 7,5 kw LTS20 SMAHN1 A IN8R2322 Rozłącznik główny awaryjny szeregowy / 25 A / 10 kw LTS25 SMAHN1 A IN8R2323 Rozłącznik główny awaryjny szeregowy / 32 A / 12,5 kw LTS32 SMAHN1 A IN8R2324 Rozłącznik główny awaryjny szeregowy / 40 A / 16 kw LTS40 SMAHN1 A IN8R2325 Rozłącznik główny awaryjny szeregowy / 63 A / 22 kw LTS63 SMAHN1 A IN8R2327 Rozłącznik główny awaryjny szeregowy / 80 A / 22 kw LTS80 SMAHN1 A IN8R2328 Rozłącznik główny awaryjny szeregowy / 85 A / 30 kw LTS85 SMAHN1 A IN8R2329 Rozłącznik główny awaryjny szeregowy / 100 A / 37 kw LTS100 SMAHN1 A IN8R232A Rozłącznik główny awaryjny szeregowy / 125 A / 45 kw LTS125 SMAHN1 A IN8R232B 4-BIEGUNOWY, BLOKADA TYPU SV1* Rozłącznik główny awaryjny szeregowy / 20 A / 7,5 kw LTS20 SMAHN1 A IN8R2422 Rozłącznik główny awaryjny szeregowy / 25 A / 10 kw LTS25 SMAHN1 A IN8R2423 Rozłącznik główny awaryjny szeregowy / 32 A / 12,5 kw LTS32 SMAHN1 A IN8R2424 Rozłącznik główny awaryjny szeregowy / 40 A / 16 kw LTS40 SMAHN1 A IN8R2425 Rozłącznik główny awaryjny szeregowy / 63 A / 22 kw LTS63 SMAHN1 A IN8R2427 Rozłącznik główny awaryjny szeregowy / 80 A / 22 kw LTS80 SMAHN1 A IN8R2428 SKLEP INTERNETOWY ZE SCHRACK NAVIGATOR SKLEP.SCHRACK.PL Łatwa nawigacja i wybór z blisko produktów Proste i szybkie zamawianie on-line 24 godziny na dobę Informacja o dostępności asortymentu na magazynie Największy asortyment i najszybsza dostawa w miejsce budowy Pełna informacja techniczna na temat produktów 835

5 W PRZEŁĄCZNIK GŁÓWNY AWARYJNY DO ZABUDOWY SZEREGOWEJ, IP40 3-biegunowy 4-biegunowy 4360 Stopień ochrony: IP40 Możliwość blokowania napędu: maks. 2 kłódki Obudowa zamknięta, montaż szeregowy Wymiary na stronie BIEGUNOWY, BLOKADA TYPU SV164* Przełącznik główny awaryjny szeregowy / 20 A / 7,5 kw LTS20 SMAHN1 U IN8R5322 Przełącznik główny awaryjny szeregowy / 25 A / 10 kw LTS25 SMAHN1 U IN8R5323 Przełącznik główny awaryjny szeregowy / 32 A / 12,5 kw LTS32 SMAHN1 U IN8R5324 Przełącznik główny awaryjny szeregowy / 40 A / 16 kw LTS40 SMAHN1 U IN8R5325 Przełącznik główny awaryjny szeregowy / 63 A / 22 kw LTS63 SMAHN1 U IN8R5327 Przełącznik główny awaryjny szeregowy / 80 A / 22 kw LTS80 SMAHN1 U IN8R BIEGUNOWY, BLOKADA TYPU SV164* Przełącznik główny awaryjny szeregowy / 20 A / 7,5 kw LTS20 SMAHN1 U IN8R5422 Przełącznik główny awaryjny szeregowy / 25 A / 10 kw LTS25 SMAHN1 U IN8R5423 Przełącznik główny awaryjny szeregowy / 32 A / 12,5 kw LTS32 SMAHN1 U IN8R5424 Przełącznik główny awaryjny szeregowy / 40 A / 16 kw LTS40 SMAHN1 U IN8R5425 Przełącznik główny awaryjny szeregowy / 63 A / 22 kw LTS63 SMAHN1 U IN8R5427 Przełącznik główny awaryjny szeregowy / 80 A / 22 kw LTS80 SMAHN1 U IN8R5428 W ROZŁĄCZNIK GŁÓWNY AWARYJNY W OBUDOWIE 4360 Z TWORZYWA SZTUCZNEGO, IP65 Stopień ochrony: IP66 Możliwość blokowania napędu: maks. 3 kłódki LTS20PF 3-biegunowy 4-biegunowy Wymiary na stronie BIEGUNOWY, BLOKADA TYPU SV4* Rozłącznik główny awaryjny w obudowie / 20 A / 7,5 kw LTS20 PFHN4 A IN8P2332 Rozłącznik główny awaryjny w obudowie / 25 A / 10 kw LTS25 PFHN4 A IN8P2333 Rozłącznik główny awaryjny w obudowie / 32 A / 12,5 kw LTS32 PFHN4 A IN8P2334 Rozłącznik główny awaryjny w obudowie / 40 A / 16 kw LTS40 PFHN4 A IN8P2335 Rozłącznik główny awaryjny w obudowie / 63 A / 22 kw LTS63 PFHN4 A IN8P2337 Rozłącznik główny awaryjny w obudowie / 80 A / 22 kw LTS80 PFHN4 A IN8P BIEGUNOWY, BLOKADA TYPU SV4* Rozłącznik główny awaryjny w obudowie / 20 A / 7,5 kw LTS20 PFHN4 A IN8P2432 Rozłącznik główny awaryjny w obudowie / 25 A / 10 kw LTS25 PFHN4 A IN8P Rozłącznik główny awaryjny w obudowie / 32 A / 12,5 kw LTS32 PFHN4 A IN8P2434 Rozłącznik główny awaryjny w obudowie / 40 A / 16 kw LTS40 PFHN4 A IN8P2435 Rozłącznik główny awaryjny w obudowie / 63 A / 18,5 kw LTS63 PFHN4 A IN8P2437 Rozłącznik główny awaryjny w obudowie / 80 A / 22 kw LTS80 PFHN4 A IN8P2438

6 W ROZŁĄCZNIK GŁÓWNY NATABLICOWY BEZ SPRZĘGŁA, IP LTS20EH4 3-biegunowy Stopień ochrony od frontu: IP66 Stopień ochrony rozłącznika: IP40 Możliwość blokowania napędu: maks. 3 kłódki Obudowa zamknięta, montaż natablicowy Wymiary na stronie BIEGUNOWY, BLOKADA TYPU SV4* Rozłącznik główny 3-biegunowy / 20 A / 7,5 kw LTS20 EH4 A IN8E1332 Rozłącznik główny 3-biegunowy / 25 A / 10 kw LTS25 EH4 A IN8E1333 Rozłącznik główny 3-biegunowy / 32 A / 12,5 kw LTS32 EH4 A IN8E1334 Rozłącznik główny 3-biegunowy / 40 A / 16 kw LTS40 EH4 A IN8E1335 Rozłącznik główny 3-biegunowy / 63 A / 22 kw LTS63 EH4 A IN8E1337 Rozłącznik główny 3-biegunowy / 80 A / 22 kw LTS80 EH4 A IN8E1338 Rozłącznik główny 3-biegunowy / 85 A / 30 kw LTS85 EH4 A IN8E1339 Rozłącznik główny 3-biegunowy / 100 A / 37 kw LTS100 EH4 A IN8E133A Rozłącznik główny 3-biegunowy / 125 A / 45 kw LTS125 EH4 A IN8E133B W ROZŁĄCZNIK GŁÓWNY DO ZABUDOWY SZEREGOWEJ, IP LTS20SMAH1 3-biegunowy 4-biegunowy Stopień ochrony: IP40 Możliwość blokowania napędu: maks. 2 kłódki Obudowa zamknięta, montaż szeregowy Wymiary na stronie BIEGUNOWY, BLOKADA TYPU SV1* Rozłącznik główny 3-biegunowy / 20 A / 7,5 kw LTS20 SMAH1 A IN8R1322 Rozłącznik główny 3-biegunowy / 25 A / 10 kw LTS25 SMAH1 A IN8R1323 Rozłącznik główny 3-biegunowy / 32 A / 12,5 kw LTS32 SMAH1 A IN8R1324 Rozłącznik główny 3-biegunowy / 40 A / 16 kw LTS40 SMAH1 A IN8R1325 Rozłącznik główny 3-biegunowy / 63 A / 22 kw LTS63 SMAH1 A IN8R1327 Rozłącznik główny 3-biegunowy / 80 A / 22 kw LTS80 SMAH1 A IN8R1328 Rozłącznik główny 3-biegunowy / 85 A / 30 kw LTS85 SMAH1 A IN8R1329 Rozłącznik główny 3-biegunowy / 100 A / 37 kw LTS100 SMAH1 A IN8R132A Rozłącznik główny 3-biegunowy / 125 A / 45 kw LTS125 SMAH1 A IN8R132B 4-BIEGUNOWY, BLOKADA TYPU SV1* Rozłącznik główny 4-biegunowy / 20 A / 7,5 kw LTS20 SMAH1 A IN8R1422 Rozłącznik główny 4-biegunowy / 25 A / 10 kw LTS25 SMAH1 A IN8R1423 Rozłącznik główny 4-biegunowy / 32 A / 12,5 kw LTS32 SMAH1 A IN8R1424 Rozłącznik główny 4-biegunowy / 40 A / 16 kw LTS40 SMAH1 A IN8R1425 Rozłącznik główny 4-biegunowy / 63 A / 22 kw LTS63 SMAH1 A IN8R Rozłącznik główny 4-biegunowy / 80 A / 22 kw LTS80 SMAH1 A IN8R1428

7 W AKCESORIA DODATKOWE DO ROZŁĄCZNIKÓW 4360 G Z R G styk g³ówny Z styk zwierny R styk rozwierny IN IN IN IN OPIS KOD EAN DOSTĘPNOŚĆ STORE NR KAT. CZWARTY BIEGUN DLA 3-BIEGUNOWYCH ROZŁĄCZNIKÓW Dla LTS20 LTS40, natablicowego IN Dla LTS63 LTS80, natablicowego IN Dla LTS20 LTS40, szeregowego lub natablicowego IN Dla LTS63 LTS80, szeregowego lub natablicowego IN BLOK STYKÓW POMOCNICZYCH 1Z+1R Dla LTS20 LTS125, szeregowego, natablicowego lub wbudowanego IN OSŁONA ZACISKÓW DO ROZŁĄCZNIKÓW 3-BIEGUNOWWYCH Dla LTS20 LTS40, szeregowego lub natablicowego IN Dla LTS20 LTS40, natablicowego IN Dla LTS63 LTS80, szeregowego, natablicowego lub wbudowanego IN Dla LTS85 LTS125, szeregowego, natablicowego lub wbudowanego IN OSŁONA ZACISKÓW DO CZWARTEGO POLA Od strony zasilania dla LTS63 LTS80, do szeregowego, natablicowego lub wbudowanego IN Od strony odpływu dla LTS63 LTS80, do szeregowego, natablicowego lub wbudowanego IN OSŁONA ZACISKÓW DO ROZŁĄCZNIKÓW 4-BIEGUNOWYCH Dla LTS20 LTS40, do szeregowego lub natablicowego IN Dla LTS85 LTS125, do szeregowego, natablicowego lub wbudowanego IN APLIKACJA SCHRACK TECHNIK LIVE PIERWSZE MOBILNE NARZĘDZIE DLA ELEKTROINSTALATORA 838 Największy asortyment i najszybsza dostawa w miejsce budowy Możliwość zamawiania przez 24h na dobę dowolnego miejsca Błyskawiczne sprawdzanie stanów magazynowych Proste i szybkie wyszukiwanie produktów ze Schrack Navigator Dostęp do informacji technicznej z każdego miejsca

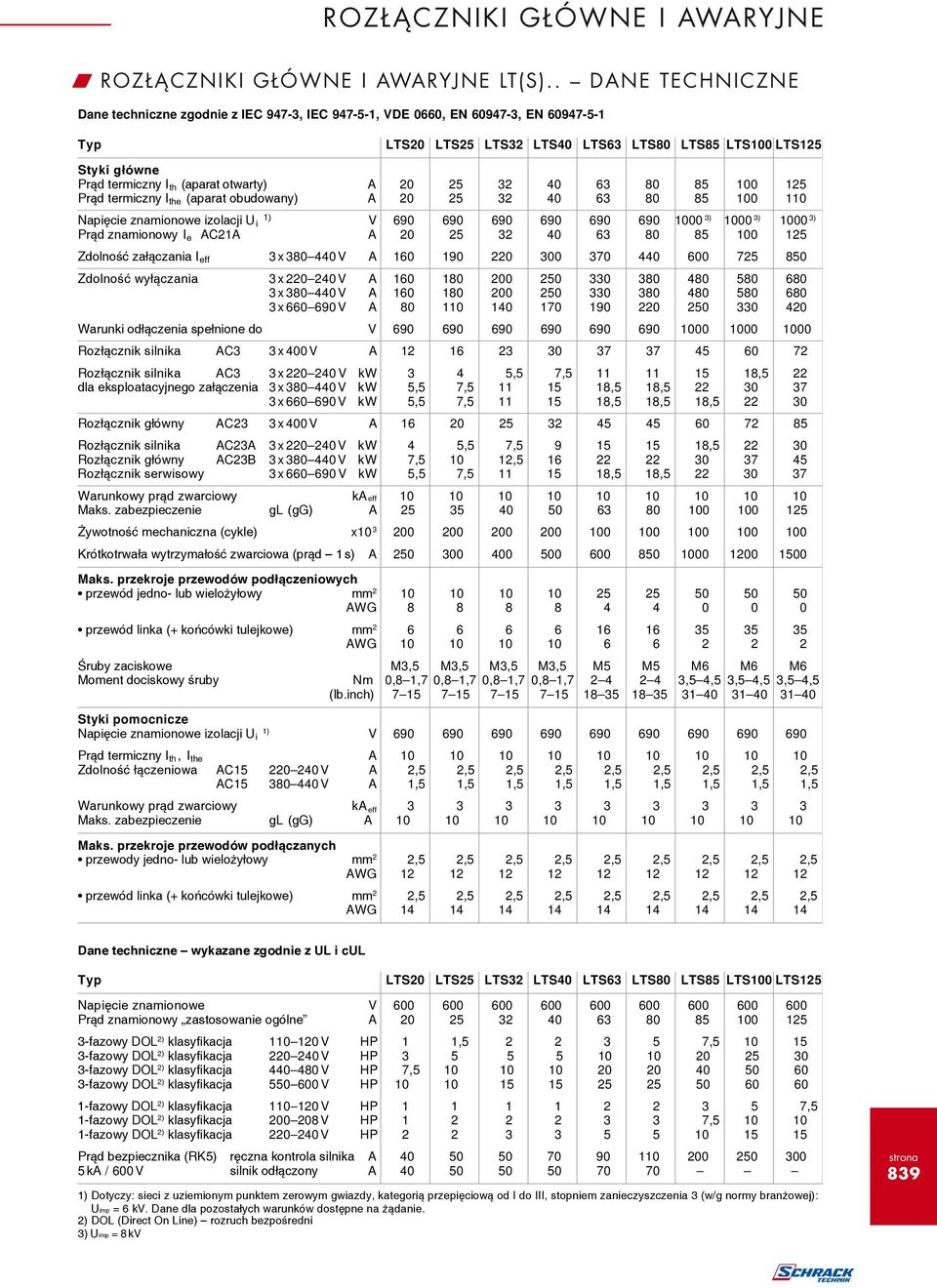

8 W ROZŁĄCZNIKI GŁÓWNE I AWARYJNE LT(S).. DANE TECHNICZNE Dane techniczne zgodnie z IEC 947-3, IEC , VDE 0660, EN , EN Typ LTS20 LTS25 LTS32 LTS40 LTS63 LTS80 LTS85 LTS100 LTS125 h A A V AC21A A x V A x V A x V A x V A V AC3 3 x 400 V A AC3 3 x V W 3 4 5,5 7, , x V W 5,5 7, ,5 18, x V W 5,5 7, ,5 18,5 18, AC23 3 x 400 V A AC23A 3 x V W 4 5,5 7, , AC23B 3 x V W 7, , x V W 5,5 7, ,5 18, A A x A AW AW M3,5 M3,5 M3,5 M3,5 M5 M5 M6 M6 M6 N 0,8 1,7 0,8 1,7 0,8 1,7 0,8 1, ,5 4,5 3,5 4,5 3,5 4, Styki pomocnicze 1 V h, A AC V A 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 AC V A 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 A A ,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 AW ,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 AW Typ LTS20 LTS25 LTS32 LTS40 LTS63 LTS80 LTS85 LTS100 LTS125 V A V HP 1 1, , V HP V HP 7, V HP V HP , V HP , V HP A / 600 V A RK1 / / 600V = 8 V 839

9 W ROZŁĄCZNIKI GŁÓWNE I AWARYJNE LT(S).. WYMIARY W MONTAŻ NATABLICOWY E(HN).. Schemat Z(HN). -1, 3-biegunowy, 4-biegunowy 3-bieg. 4-bieg. 3-bieg. 4-bieg. 3-bieg. 4-bieg. biegun, PE 3-, 4-bieg. 3-, 4-bieg. Typ A B B B B B1 B2 C1 D1 D2 E F G H H. 48, SV ,5 1 14, , SV4, SV , , , SV , SV , SV SV SV SV 88 SV 840

10 W ROZŁĄCZNIKI GŁÓWNE I AWARYJNE LT(S).. WYMIARY W MONTAŻ NA ELEWACJI ZE SPRZĘGŁEM V(HN). 1, 3-biegunowy, 4-biegunowy L = T 60±3 Schemat wiercenia otworów Typ Tmin Tmax L LTS20-80 VH T 60±3 LTS VH T 64±3 3, 4-bieg. 3-bieg. 4-bieg. 6-bieg. 8-bieg. 4-ty bieg. PE Typ A B B B B B1 B2 C1 D1 D2 D3 E G K K1 J LTS20-40 SV1, SV , M LTS63, 80 SV1, SV , , M LTS SV M LTS20 LTS80 3-biegunowe, 4-biegunowe LTS biegunowe, 4-biegunowe LTS80 4-tego bieguna 841

11 W ROZŁĄCZNIKI GŁÓWNE I AWARYJNE LT(S).. WYMIARY W ZABUDOWA SZEREGOWA SMA(HN).. PE p B B B B1 B2 G M M M N N LTS20 40 SV1, SV LTS63, 80 SV1, SV ,5 LTS SV ) , ) LT(S)..PF.. p A B D1 D2 E F H LTS20 PFH.. A., LTS40 PFH.. A 3, x LTS63 PFH.. LTS80 PFH.. A. 3, , W SCHRACK STORE ZNAJDZIESZ WSZYSTKO, CO JEST POTRZEBNE DLA TWOJEJ INSTALACJI 842 Fachowe doradztwo Szybka i profesjonalna obsługa 1000 produktów dostępnych z półki
