Oczyszczalnie ścieków technologia i obiekty

Transkrypt

1 Oczyszczalnie ścieków technologia i obiekty

2 ścieki surowe oczyszczanie ścieków zabiegi procesy urządzenia ścieki oczyszczone Stosowane są procesy o charakterze fizykochemicznym, mechanicznym lub biologicznym, w części analogiczne do stosowanych w uzdatnianiu wody

3 Oczyszczalnie ścieków wybrane informacje Dopuszczalne parametry jakościowe i ilościowe ścieków oczyszczonych a także miejsce ich odprowadzania reguluje indywidualne (uzyskane dla danej oczyszczalni ścieków) pozwolenie wodno-prawne. Przykład: Obowiązujące pozwolenie na szczególne korzystanie z wód w zakresie wprowadzania oczyszczonych ścieków do rzeki Bóbr w kilometrze , udzielone przez Starostwo Powiatowe w Bolesławcu i obowiązujące do dnia r. Dopuszczalne wartości wskaźników zanieczyszczeń lub minimalnej redukcji w odprowadzanych ściekach z oczyszczalni do rzeki wynoszą: BZT 5 15,0 mgo 2 /dm 3 lub redukcji min. 90% ChZT 125,0 mgo 2 /dm 3 lub redukcji min. 75% Zawiesina ogólna 35,0 mg / dm 3 lub redukcji min. 90% Azot ogólny 15,0 mgn /dm 3 lub redukcji min. 80% Fosfor ogólny 2,0 mgp /dm 3 lub redukcji min. 85% Rozporządzenie Ministra Środowiska z dnia 18 listopada 2015 r. w sprawie warunków jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego. Dz.U.2014 gr 0 poz. 1800

4 Wodociągi i kanalizacja, praca zbiorowa pod redakcją M. Romana, Arkady, Warszawa 1992

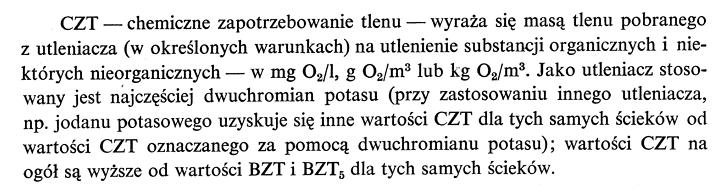

5 RLM (Równoważna Liczba Mieszkańców, ang. Population Equivalents) liczba wyrażająca wielokrotność ładunku zanieczyszczeń w ściekach odprowadzanych z obiektów przemysłowych i usługowych w stosunku do jednostkowego ładunku zanieczyszczeń w ściekach z gospodarstw domowych, odprowadzanych od jednego mieszkańca w ciągu doby. W Polsce przyjmuje się ładunek BZT 5 pochodzący od 1 mieszkańca równy 60 g O 2 /dobę Przykładowo, jeśli do sieci kanalizacyjnej przyłączony jest zakład, który produkuje ścieki biologiczne degradowalne o ładunku 4 kg BZT 5, jest to odpowiednik 66,66 RLM czyli 67 mieszkańców. (za wikipedia. org)

6 ph ścieków?? czy ścieki są agresywne dla obiektów budowlanych w których są prowadzone?? Wodociągi i kanalizacja, praca zbiorowa pod redakcją M. Romana, Arkady, Warszawa 1992

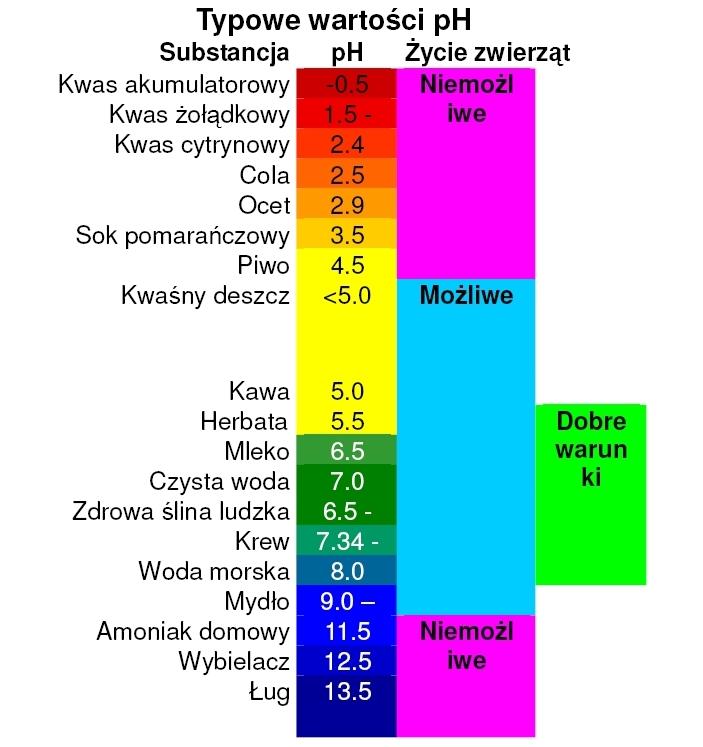

7

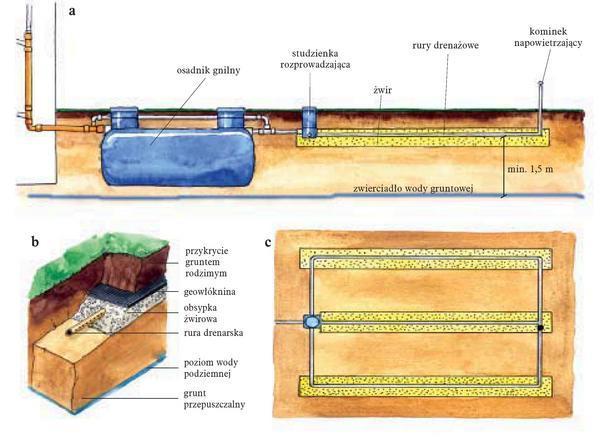

8 Schemat przydomowej oczyszczalni ścieków z osadnikiem gnilnym i drenażem rozłączającym (materiały firmy Thermo Vitae s.c.)

9 Obecnie oczyszczanie ścieków przeprowadza się 3 metodami: mechanicznymi, biologicznymi i fizykochemicznymi. podział oczyszczalni ze względu na procesy realizowane w trakcie oczyszczania: - mechaniczne; - mechaniczno biologiczne; - mechaniczno biologiczno chemiczne; - mechaniczno chemiczne. inne podziały np.: (rodzaj obsługiwanej jednostki gospodarczej) przydomowe (indywidualne), komunalne (miejskie lub wiejskie), przemysłowe (zakładowe), (rodzaj ścieków) oczyszczalnie ścieków bytowo gospodarczych, oczyszczalnie ścieków przemysłowych, oczyszczalnie ścieków opadowych.

10 Oczyszczanie mechaniczne wykorzystujące rozdrabnianie, cedzenie, filtrowanie, sedymentacjię (przy opadaniu zanieczyszczeń na dno), wirowanie, flotację (wypływanie zanieczyszczeń na powierzchnie wody). Do tych celów służą zwykle takie urządzenia jak: - kraty i sita, na których oddziela się wleczone ciała stałe; - piaskowniki, w których opadają cząstki stałe o wymiarach do 0,2 mm, sedymentujące w krótkim czasie ok..1 minuty; - odtłuszczalniki (odtłuszczacze flotacja tłuszczy); - urządzenia rozdrabniające; - osadniki wstępne, w których zatrzymywane są łatwo opadające zawiesiny. Sedymentacja następuje w czasie do ok.. 2 godzin. Pozostałe zanieczyszczenia poddawane są działaniom w drugim stopni oczyszczania.

11 Oczyszczanie fizykochemiczne Występowanie w wodach zużytych coraz większej liczby trudno usuwalnych lub nierozkładalnych biologicznie zanieczyszczeń pochodzenia przemysłowego tzw. substancji refrakcyjnych oraz wzrost wymagań w zakresie oczyszczania ścieków przyczyniło się do stosowania metod fizykochemicznych przy oczyszczaniu ścieków. Przy oczyszczaniu wody metoda fizykochemiczną stopień oczyszczenia wody wynosi ponad 90% schemat ideowy mechaniczno-chemicznej oczyszczalni ścieków

12 Wykorzystywane są następujące procesy fizykochemiczne: 1. Neutralizacja - jest procesem chemicznego zobojętnienia ścieków o odczynie kwaśnym lub zasadowym.w procesie neutralizacji biorą udział aktywne jony. Można ją prowadzić również przez wzajemne mieszanie ścieków kwaśnych i zasadowych oraz z udziałem dodawanego reagenta. 2. Utlenianie - może być do wykorzystane do utlenianie związków organicznych, nieorganicznych oraz do dezynfekcji ścieków. Najczęściej stosowanymi środkami utleniającymi są chlor i ozon. 3. Koagulacja i strącanie chemiczne 4. Redukcja 5. Wymiana jonowa 6. Ekstrakcja

13 Oczyszczanie biologiczne polegające na rozkładzie (zmineralizowaniu) zanieczyszczeń przez mikroorganizmy (głównie bakterie tlenowe) występujące w tzw. osadach czynnych (bakterie, pierwotniaki, wrotki i nicienie) lub błonach biologicznych (organizmy osiadłe na złożu biologicznym). Na tym etapie oczyszczania usuwa się rozpuszczone lub znajdujące się w postaci bardzo drobnej zawiesiny substancje organiczne, takie jak: tłuszcze, białka i węglowodany. Jednocześnie oddziela się resztki drobnej zawiesiny substancji mineralnych. W ciągu kilku godzin oczyszczania uzyskuje się obniżenie zawartości zanieczyszczeń substancjami organicznymi o 85%. Głównymi urządzeniami technicznymi stosowanymi w tym procesie są: złoża biologiczne, (biomasa w postaci błony biologicznej porastającej złoże); komory osadu czynnego, (biomasa w postaci zawieszonego osadu czynnego), (dla mniejszych ilości ścieków również rowy cyrkulacyjne) bioreaktory komory fermentacyjne.

14 Schemat technologiczny oczyszczania ścieków w mechaniczno biologicznej komunalnej oczyszczalni ścieków J.Podedworna, ABC oczyszczania ścieków komunalnych, Materiały budowlane 12/2009

15

16 a) Przykłady układów technologicznych biologicznego oczyszczania ścieków metodą osadu czynnego, w systemie przepływowym: a) jednostopniowy reaktor biologiczny, b) trzystopniowy reaktor biologiczny, c) reaktor typu Carrousel. b) Warunki beztlenowe anoksyczne tlenowe Anaerobic/Anoxic/Oxic (A 2 O) c) J.Podedworna, ABC oczyszczania ścieków komunalnych, Materiały budowlane 12/2009

17 postępowanie z osadem ściekowym powstającym w osadnikach wstępnych i wtórnych wysokie koszty powyżej 50 % wszystkich kosztów oczyszczania Procesy przeróbki osadów ściekowych: - odwadnianie osadów (procesy w kolejności): zagęszczanie, odwadnianie, suszenie (naturalne lub wymuszone). - stabilizacja i higienizacja osadów ma na celu unieszkodliwienie osadów, tak aby nie stanowiły zagrożenia dla środowiska i ludności, nie ulegały dalszemu rozkładowi, nie wydzielały zapachów. Realizowane przez suszenie, mineralizację, dezynfekcję. - końcowa obróbka osadów kompostowanie, spalanie, składowanie (do 2013 r.) fermentacja osadów (f. metanowa) jako proces ich unieszkodliwiania. (osadniki gnilne, osadniki Imhoffa, wydzielone komory fermentacyjne (WKF) w wyniku fermentacji w warunkach beztlenowych substancje organiczne legają rozkładowi na wodę, gaz (metan 70 % i dwutlenek węgla 25 %, oraz powstaje bezwonna, nie zagniwająca i łatwo odwadniająca się masa.

18

19

20 Oczyszczalnia ścieków Czajka (źródło:

21 STUOŚ - Stacja Termicznej Utylizacji Osadów Ściekowych

22 oczyszczanie biologiczne metody półnaturalne: stawy ściekowe i rowy biologiczne (stawy/rowy tlenowe i fakultatywne); oczyszczalnie hydrobotaniczne (inaczej filtry gruntowo-roślinne) (np.: wierzbowe, trzcinowe, z roślinnością pływającą); oczyszczalnie gruntowe (np.: pola irygacyjne)

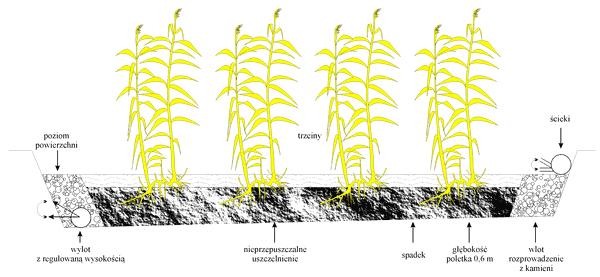

23 poletko oczyszczalni trzcinowej oczyszczalnie hydrobotaniczne (inaczej filtry gruntowo-roślinne) (np.: wierzbowe, trzcinowe, z roślinnością pływającą);

24 filtr piaskowy o przepływie pionowym lub poziomym (filtr powolny) (złoże biologiczne) (oczyszczalnia gruntowa)

25 Wybrane obiekty oczyszczalni ścieków

26 Pląsowski Z., Roman M., Konstrukcje budowlane w oczyszczalniach ścieków, Arkady, Warszawa 1975

27 Z.Heidrich, M.Roman, J.Tabernacki: Wodociągi i Kanalizacja, Wydawnictwa Szkolne i Pedagogiczne, 1977

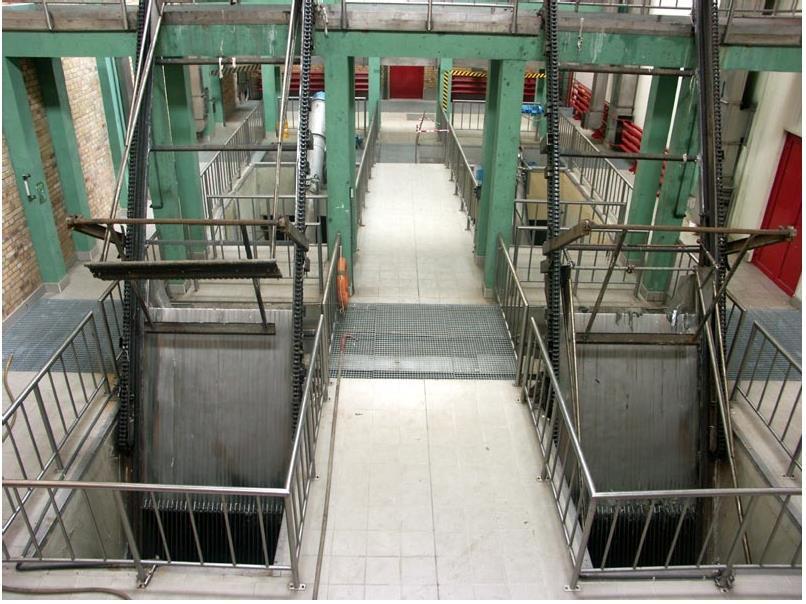

28 Kraty rzadkie - O.Ś. Wrocław Janówek

29 Kraty gęste - O.Ś. Wrocław Janówek fot. B.Przybyła

30 Hala piaskownika - O.Ś. Wrocław Janówek

31 Pląsowski Z., Roman M., Konstrukcje budowlane w oczyszczalniach ścieków, Arkady, Warszawa 1975

32 Piaskownik o przepływie poziomo-śrubowym abrazja dna

33 Pląsowski Z., Roman M., Konstrukcje budowlane w oczyszczalniach ścieków, Arkady, Warszawa 1975

34 Piaskownik z mechanicznym zgarniaczem łańcuchowym Piaskownik szczelinowy Typ Dorra Podział piaskowników ze względu na kierunek przepływu: -o przepływie poziomym, -o przepływie poziomo-wirowym, -o przepływie poziomo-śrubowym (piaskowniki napowietrzane), -o przepływie pionowym -o przepływie pionowo-wirowym poziomo-śrubowy pionowo-wirowy Poziomo-wirowy, typ Geigera pionowy Pląsowski Z., Roman M., Konstrukcje budowlane w oczyszczalniach ścieków, Arkady, Warszawa 1975

35 Osadniki ze względu na przeznaczenie związane z funkcją technologiczną w układzie oczyszczania ścieków osadniki dzieli się na:

36 osadniki podział ze względu na kierunek przepływu ścieków d), e) przepływ poziomo-pionowy

37 Z.Heidrich, M.Roman, J.Tabernacki: Wodociągi i Kanalizacja, Wydawnictwa Szkolne i Pedagogiczne, 1977

38

39

40

41 Przewidując rozbudowę oczyszczalni, realizację rozbija się na etapy wykonując układ n osadników oddzielonych od realizowanych w późniejszym czasie dylatacją podłużną - (obiekty wykonane na styk )

42 Teren zakładu chemicznego agresywny grunt i ścieki

43

44 Osadnik prostokątny wstępny ze zgarniaczem dennym zgrzebłowym i powierzchniowym (

45 Osadnik prostokątny wstępny ze zgarniaczem dennym zgrzebłowym i powierzchniowym (

46

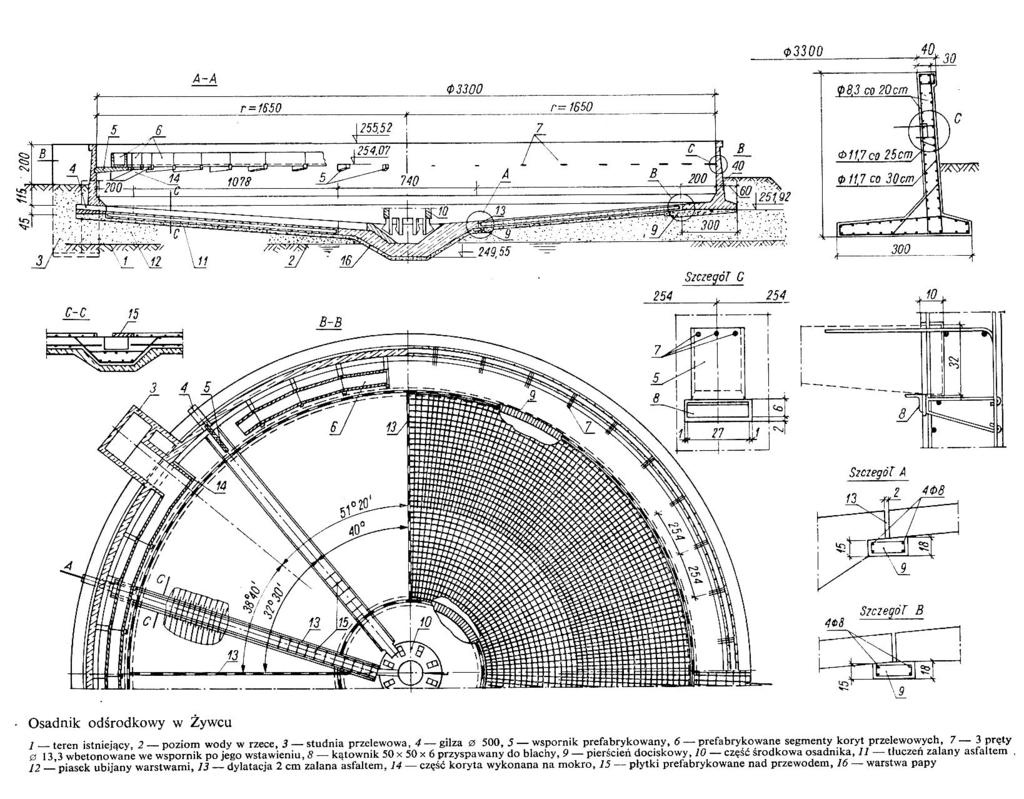

47 osadnik odśrodkowy radialny

48

49 Z.Heidrich, M.Roman, J.Tabernacki: Wodociągi i Kanalizacja, Wydawnictwa Szkolne i Pedagogiczne, 1977

50 B.Przybyła, Politechnika Wrocławska

51 Pląsowski Z., Roman M., Konstrukcje budowlane w oczyszczalniach ścieków, Arkady, Warszawa 1975

52 Pląsowski Z., Roman M., Konstrukcje budowlane w oczyszczalniach ścieków, Arkady, Warszawa 1975

53

54 Z.Heidrich, M.Roman, J.Tabernacki: Wodociągi i Kanalizacja, Wydawnictwa Szkolne i Pedagogiczne, 1977

55

56 Z.Heidrich, M.Roman, J.Tabernacki: Wodociągi i Kanalizacja, Wydawnictwa Szkolne i Pedagogiczne, 1977

57 Z.Heidrich, M.Roman, J.Tabernacki: Wodociągi i Kanalizacja, Wydawnictwa Szkolne i Pedagogiczne, 1977 przepływ poziomo-pionowy

58 Niezbędne założenia technologiczne do projektu budowlanego osadnika [Pląskowski Z., Roman M.] Podstawą do zaprojektowania konstrukcji budowlanej osadnika jest projekt technologiczny. Powinien on zawierać następujące dane: 1. kształt i wymiary osadnika, 2. usytuowanie osadnika w terenie (w planie i wysokościowo), 3. poziomy ścieków (normalny, maksymalny), 4. rozmieszczenie i opis urządzeń do zgarniania osadu, przewodów technologicznych itp., 5. rozmieszczenie, kształt, wymiary otworów technologicznych, 6. temperatury i właściwości korozyjne ścieków, 7. kierunki przewidywanej rozbudowy urządzeń w następnych etapach realizacji oczyszczalni.

59 komory osadu czynnego (bioreaktory) jako podstawowe urządzenia techniczne w procesie oczyszczania ścieków (biomasa w postaci zawieszonego osadu czynnego), (dla mniejszych ilości ścieków również rowy cyrkulacyjne)

60 Bioreaktor jako zbiornik wielokomorowy o komorach dzielonych ścianami wewnętrznymi Przykładowy układ ścian reaktora biologicznego (Halicka A., Franczak D., Projektowanie zbiorników żelbetowych. Zbiorniki na ciecze, PWN, Warszawa, 2012) Długości przekraczające 100 m, przy szerokości ok. połowy długości, wysokość ścian do 6 m. W bioreaktorze wyróżnia się strefy beztlenowe (procesy bez udziału tlenu), strefy anoksyczne gdzie zachodzą procesy w warunkach niedoboru tlenu, lecz w obecności azotanów. Ponadto komory (strefy) tlenowe, intensywnie napowietrzane wgłębnie. W strefach anoksycznych stosowane jest mieszanie z użyciem mieszadeł podpowierzchniowych.

61 a) b) komory pojedyncze (zespolone) c) komory o układzie labiryntowym

62 rowy cyrkulacyjne jako typ komór napowietrzania do oczyszczania ścieków metoda osadu czynnego odprowadzenie osadu odpływ ścieków oczyszczonych Schemat fundamentu szczotki w rowie cyrkulacyjnym doprowadzenie ścieków budowla ziemna o obudowanych ścianach, nachylenie ścian 1:1,25 1:2, gł. użyteczna do 3 m. Pląsowski Z., Roman M., Konstrukcje budowlane w oczyszczalniach ścieków, Arkady, Warszawa 1975

63

64 Pląsowski Z., Roman M., Konstrukcje budowlane w oczyszczalniach ścieków, Arkady, Warszawa 1975

65 wirnik o osi poziomej

66 prefabrykowane ściany rozdzielające

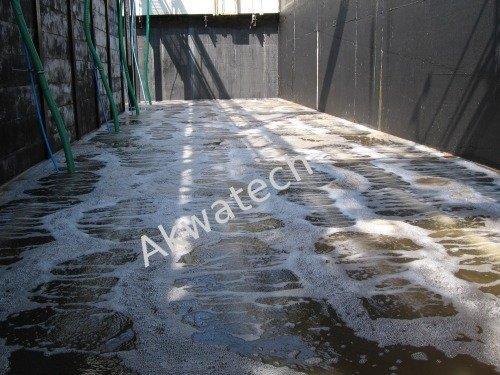

67

68

69 fot. B.Przybyła

70

71 bioreaktory jako złoża biologiczne, (biomasa w postaci błony biologicznej porastającej złoże); Biomasa może występować w postaci osadu zawieszonego (komory osadu czynnego) lub jako błona biologiczna porastająca złoże. Stosowane są złoża stałe (nieruchome klasyczne) które są zraszane lub zanurzone w ściekach, złoża ruchome pływające (porastające pływające w ściekach nośniki). Błona biologiczna może porastać także złoże obrotowe (tarczowe, o osi obrotu równoległej do kierunku przepływu ścieków)

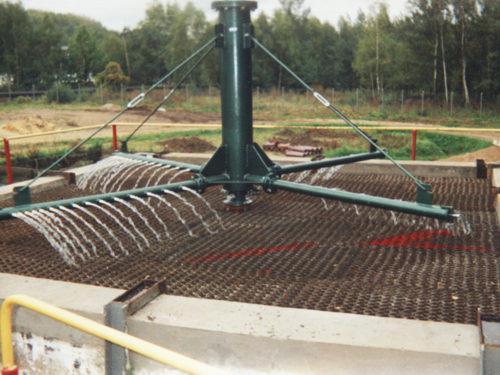

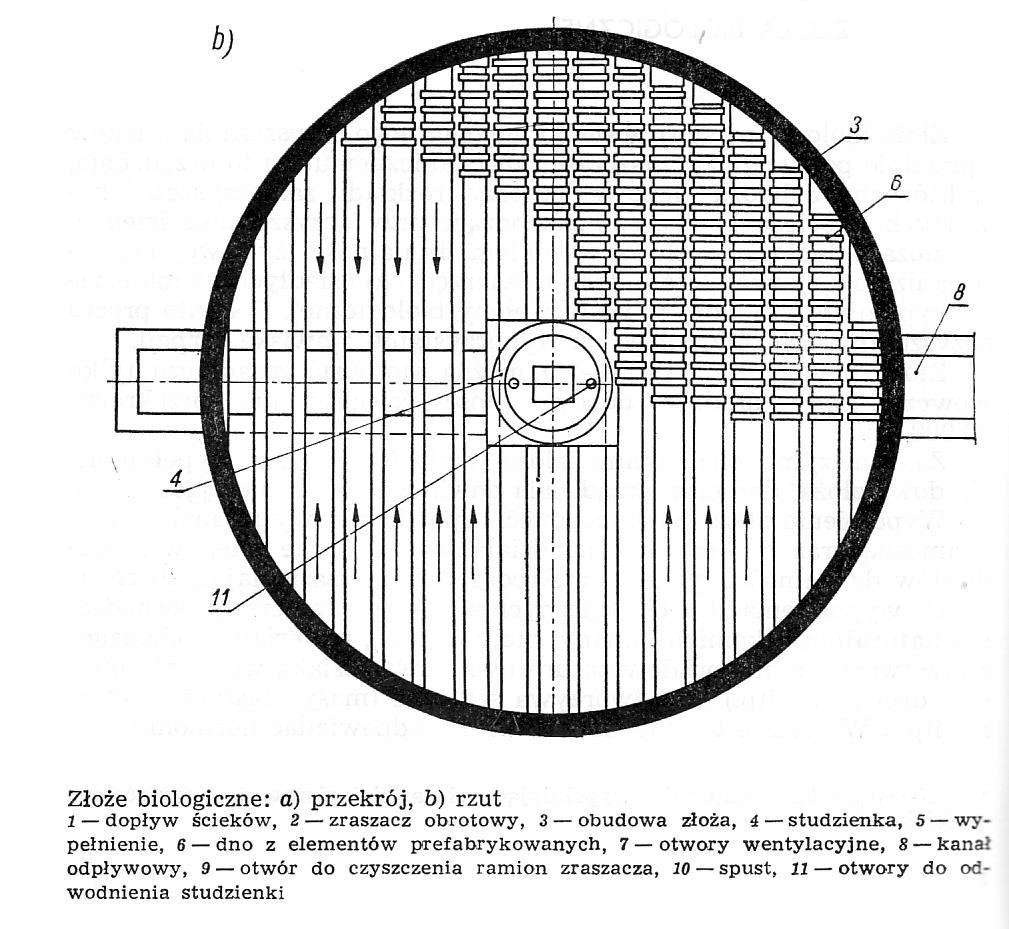

72 Oczyszczanie na złożu biologicznym odbywa się w cylindrycznym zbiorniku wypełnionym np. żużlem hutniczym, tłuczniem kamiennym, koksem, kostkami ceramicznymi lub z tworzywa sztucznego. Złoże jest równomiernie zraszane od góry ściekami za pomocą obrotowego zraszacza mechanicznego. Bakterie oraz inne organizmy żywe osadzają się na powierzchni wypełnienia, tworząc błonę biologiczną. Ścieki powoli przepływając przez złoże są oczyszczane przez te organizmy. Proces zachodzi przy odpowiedniej ilości doprowadzanego tlenu. Rozrośnięta i odrywająca się błona biologiczna jest następnie separowana w osadników wtórnym. Średnice od kilku do 40 m, wysokość warstwy wypełniającej od 1,5 do 8 m) Z.Heidrich, M.Roman, J.Tabernacki: Wodociągi i Kanalizacja, Wydawnictwa Szkolne i Pedagogiczne, 1977

73

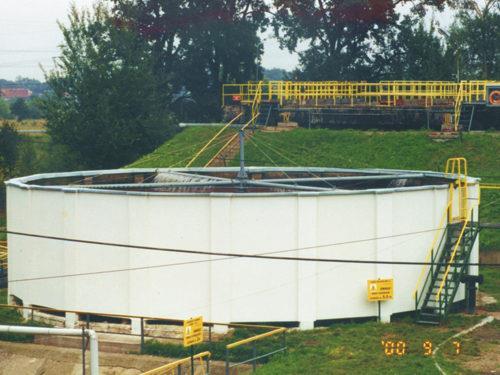

74

75 Wieżowe złoże biologiczne: a) zespół dwóch złóż, b) złoże pojedyncze. Pląsowski Z., Roman M., Konstrukcje budowlane w oczyszczalniach ścieków, Arkady, Warszawa 1975

76

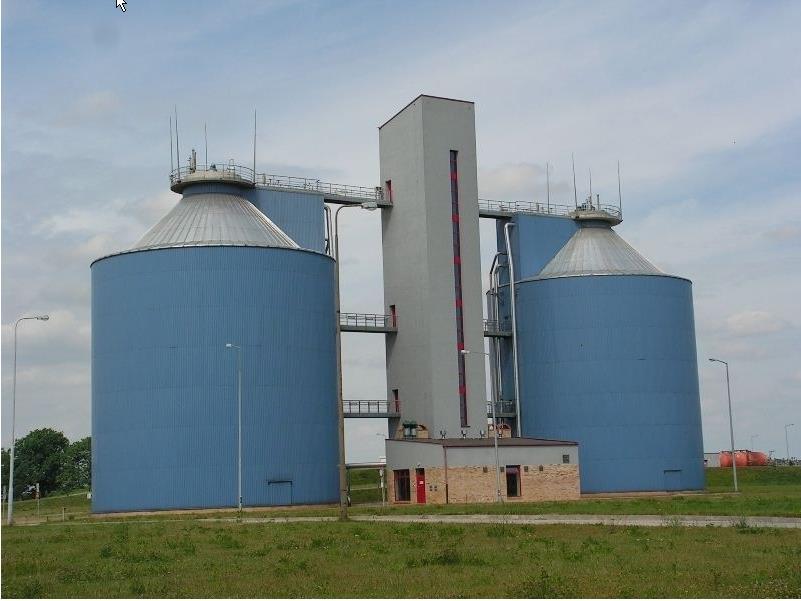

77 - fermentacja osadów (f. metanowa) jako proces ich unieszkodliwiania. (osadniki gnilne, osadniki Imhoffa, wydzielone komory fermentacyjne (WKF) w wyniku fermentacji w warunkach beztlenowych substancje organiczne ulegają rozkładowi na wodę, biogaz (metan 70 % i dwutlenek węgla 25 %) oraz powstaje bezwonna, nie zagniwająca i łatwo odwadniająca się masa. WKFZ i WKFO Dalsze procesy przeróbki osadów ściekowych: - odwadnianie osadów - zagęszczanie, odwadnianie, suszenie (naturalne lub wymuszone). - stabilizacja i higienizacja osadów ma na celu unieszkodliwienie osadów, tak aby nie stanowiły zagrożenia dla środowiska i ludności, nie ulegały dalszemu rozkładowi, nie wydzielały zapachów. Realizowane przez suszenie, mineralizację, dezynfekcję. - końcowa obróbka osadów kompostowanie, spalanie, składowanie

78 wieża operacyjna, ochrona odgromowa, obudowa zewnętrzna chroniąca izolację termiczną, reduktory ciśnienia gazu, rurociągi instalacji różnego przeznaczenia

79

80 Z.Heidrich, M.Roman, J.Tabernacki: Wodociągi i Kanalizacja, Wydawnictwa Szkolne i Pedagogiczne, 1977

81 Pląsowski Z., Roman M., Konstrukcje budowlane w oczyszczalniach ścieków, Arkady, Warszawa 1975

82 Pląsowski Z., Roman M., Konstrukcje budowlane w oczyszczalniach ścieków, Arkady, Warszawa 1975

83 wieża operacyjna Pląsowski Z., Roman M., Konstrukcje budowlane w oczyszczalniach ścieków, Arkady, Warszawa 1975

84 WKF wydzielona komora fermentacji Z.Heidrich, M.Roman, J.Tabernacki: Wodociągi i Kanalizacja, Wydawnictwa Szkolne i Pedagogiczne, 1977

85

86 WKF wariant posadowienia na palach Pląsowski Z., Roman M., Konstrukcje budowlane w oczyszczalniach ścieków, Arkady, Warszawa 1975

87 WKF wariant posadowienia na studniach: a)przekrój pionowy, b) kolejność betonowania Pląsowski Z., Roman M., Konstrukcje budowlane w oczyszczalniach ścieków, Arkady, Warszawa 1975

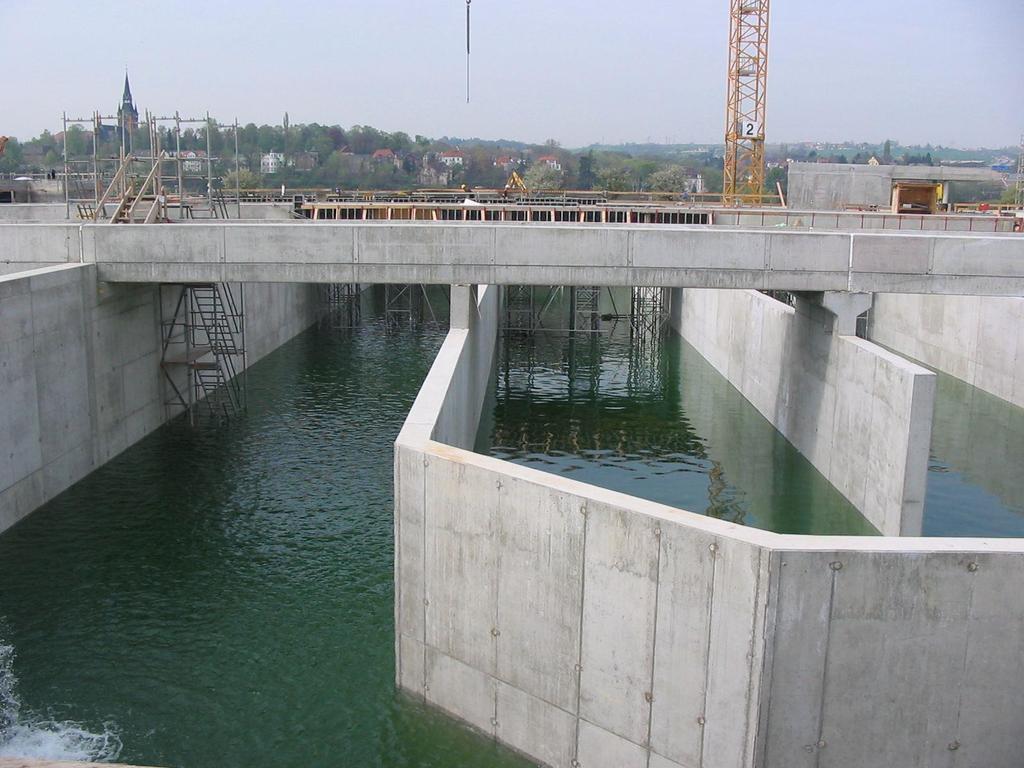

88 Wrocław budowa komór fermentacyjnych

89

90 Z.Heidrich, M.Roman, J.Tabernacki: Wodociągi i Kanalizacja, Wydawnictwa Szkolne i Pedagogiczne, 1977

91 Z.Heidrich, M.Roman, J.Tabernacki: Wodociągi i Kanalizacja, Wydawnictwa Szkolne i Pedagogiczne, 1977

92 fot. B.Przybyła

93

94

95 Inne: reaktory sekwencyjne SBR; reaktory membranowe MBR (Membrane Biological Reactor) jednokomorowy reaktor biologiczny SBR, o cyklicznym trybie pracy, z wydzieleniem faz w jednym cyklu pracy, zasilanie i odpływ ścieków odbywa się okresowo naprzemiennie, przy zastosowaniu co najmniej dwóch reaktorów Warunki techniczne wykonania i odbioru zbiorników betonowych oczyszczalni wody i ścieków, praca zbiorowa, Instalator Polski, Warszawa 1998

96

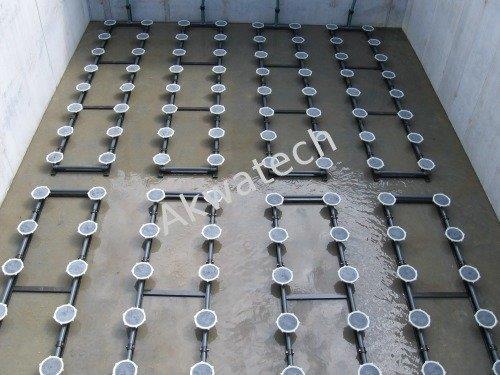

97 System napowietrzania sprężonym powietrzem za pomocą dyfuzorów dyskowych Schemat ruchu ścieków w zbiorniku z osadem czynnym napowietrzanym wg systemu Simplex wirnik o osi pionowej Komory z mieszadłem o osi poziomej i dodatkowym napowietrzaniem

98 Pląsowski Z., Roman M., Konstrukcje budowlane w oczyszczalniach ścieków, Arkady, Warszawa 1975
