Mechaniczne elementy ZAMOCOWAĆ. ZAKRĘCIĆ. ZAMKNĄĆ. Katalog mocujące

Transkrypt

1 Mechaniczne elementy mocujące ZAMOCOWAĆ. ZAKRĘCIĆ. ZAMKNĄĆ. Katalog 2015

2 Historia firmy 1890 Założenie fabryki zamków przez Andreasa Maiera Program produkcji poszerzony o klucze do śrub Montaż taśmowy zamków Fellbach. Dbamy o dobry zacisk. Od założenia firmy przez Andreasa Maiera w roku 1890 historia przedsiębiorstwa obfituje w ekscytujące momenty. Jako wiodący europejski producent oferujemy obecnie ponad 5000 różnych produktów z zakresu zacisków, śrub i zamków. Dzięki tak obszernemu asortymentowi z pewnością spełniamy wszystkie potrzeby i wymagania naszych klientów. Jednakże zapewnienie optymalnej jakości oznacza wyzwanie na wszystkich płaszczyznach: kompetentne doradztwo, nowoczesna organizacja zespołu, indywidualne rozwiązania również dzięki własnym badaniom, elastyczność w przypadku zmiennych warunków,... Każdego dnia możemy cieszyć się z faktu, że wspólnie z naszymi pracownikami i naszymi klientami możemy kształtować rynek również w przyszłości. Ta świadomość również jest dla nas niezwykle ekscytująca. Możecie Państwo na nas polegać Elementy mocujące dywersyfikują technikę mocującą przedmioty obrabiane i narzędzi zaciskowych AMF Asortyment AMF poszerzony o urządzenie szybkomocujące. Katalogi AMF są drukowane w dziesięciu językach Dalsza specjalizacja dzięki hydraulicznej technice mocującej Systemy mocowań i przyrządów zwiększają możliwości systemów mocowania AMF Organizacja zespołu AMF we wszystkich zakresach działalności. Zarządzanie jakością z certyfikatem ISO Gwarancja serwisu AMF dla wszystkich produktów Wprowadzenie systemów mocujących punktu zerowego ZPS Technika mocowania magnetycznego poszerza paletę produktów AMF Rozwój i sprzedaż techniki mocowania próżniowego AMF 2012 Do programu AMF zostają włączone narzędzia do znakowania i czyszczenia 5 indywidualny rozwój Nie mogą Państwo znaleźć produktu, którego potrzebują? Proszę się z nami skontaktować: znajdziemy dla Państwa odpowiednie rozwiązanie począwszy od specjalnego wykonania aż po całkowicie nowe konstrukcje. 4 Gwarancja Służymy Państwu naszymi wysokimi wymaganiami jakościowymi. reklamacje realizowane są bez zbędnej biurokracji i uprzejmie tam, gdzie tylko możliwe, również poza terminem gwarancji. 3 Gwarancja standardu jakości AMF jest synonimem najstaranniejszej produkcji we własnym zakładzie. Jesteśmy wierni tej tradycji od roku 1890 obecnie, oczywiście wraz z nowoczesnym systemem zarządzania jakością zgodnym z ISO Krótkie terminy dostawy Magazyn wyrobów gotowych AMF z ponad 5000 artykułów gwarantuje gotowość dostawy na poziomie 98 %. Mogą Państwo wyjść z założenia, że każdy zamówiony artykuł magazynowy zostanie wydany jeszcze tego samego dnia. 1 Prawdziwie fachowe doradztwo Wiele zadań, wiele rozwiązań. W profesjonalnym asortymencie AMF szybko i pewnie znajdziecie Państwo odpowiednie rozwiązanie: na miejscu, u Państwa partnera handlowego lub przy pomocy specjalisty z naszego zespołu. Wystarczy zadzwonić. e Made in Germany Nasza gama produktów została opracowana i wyprodukowana przez naszych pracowników w Niemczech. Kierownictwo przedsiębiorstwa > Johannes Maier Volker Göbel GWARANCJA SERWISU AMF > Pewnie spoglądamy w przyszłość 2 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

3 Spis treści Przegląd wg numerów i katalog alfabetyczny strona Technika mocowania pneumatycznego 6-18 Docisk siłowy Łapy dociskowe i Blokowy system dociskowy Podpórki Podpórki śrubowe, Sworzeń mocujący i Napinacz pływakowy Śruby, nakrętki i nakładki Zestawy mocujące i osprzęt Dociski boczne z systemem mocowania śrubowego Elementy pozycjonujące Napinacz centrujący i napinacz mimośrodowy ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 3

4 Nasze nowości i najciekawsze punkty oferty Zderzak, trwały Nr 6497A, strona 127 NOWOŚĆ! Łapy dociskowe z pokrywą z tworzywa sztucznego Nr 6310, strona 36 Płyta mocująca Nr 6497B, strona 128 NOWOŚĆ! NOWOŚĆ! Tarcza mocująca Koniczynka Nr 6317US, strona 53 Krokodyl łapa dociskowa z zaczepem, przestawna Nr 6312V, strona 31 Łapa dociskowa, lekkie Nr 6311, strona 37 4 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

5 Dbamy o dobry zacisk - także w Twoim urządzeniu przenośnym Aplikacja Spanntechnik APP umożliwia przegląd przez interesującego programu produkcyjnego produktów firmy AMF. Mechaniczna, pneumatyczna, hydrauliczna lub magnetyczna technika mocowania oraz systemy mocowania próżniowego i zerowego w tej aplikacji można znaleźć szczegółowe prezentacje wszystkich produktów oraz przegląd licznych możliwości zastosowania techniki mocowania AMF. Wszystkie produkty można pobrać w postaci dwui trójwymiarowych modeli, a następnie wygodnie zaimportować do wszystkich popularnych programów typu. Co więcej, zawsze zapewniony jest dostęp do najnowszych informacji oraz katalogów w formacie PDF bezpośrednio w urządzeniu mobilnym. Aby przetestować aplikację Spanntechnik APP pobierz ją już teraz bezpłatnie ze sklepu Apple App Store lub Google Play. Aplikacja SPANNTECHNIK-APP - wyszukiwanie produktów, pobieranie danych, dostęp do informacji ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 5

6 Najważniejsze informacje na temat techniki mocowania próżniowego Co to jest próżnia? Próżnia to stan występujący w przestrzeni, która wolna jest od materii. W praktyce pojęcia próżni używa się już wówczas, gdy ciśnienie powietrza w danej przestrzeni jest niższe od ciśnienia atmosferycznego. Stosowane jednostki miary Najpowszechniej stosowane jednostki to paskale i bary. > 100 Pa = 1 hpa > 1 hpa = 1 mbar > 1 mbar = 0,001 bar Systemy mocowania próżniowego Systemy mocowania próżniowego używane są przede wszystkim w branży drzewnej, tworzyw sztucznych oraz metali nieżelaznych. Umożliwiają one szybką i łatwą obróbkę i są kompatybilne z obrabiarkami CNC. Technikę próżniową stosuje się tam w połączeniu ze specjalnymi systemami manipulacyjnymi, np. w celu ustalenia płyty aluminiowej w jednym położeniu i umożliwienia jej obróbki z wszystkich stron. Wpływa to na zwiększenie wydajności i ekonomiczności, ponieważ tego typu mocowanie nie powoduje żadnych uszkodzeń obrabianego przedmiotu i pozwala na zaoszczędzenie znacznej ilości czasu i wysiłku w porównaniu z koniecznością tradycyjnego ustawiania przedmiotu. Nowsze systemy mocujące umożliwiają błyskawiczną wymianę końcówek o różnej wielkości i kształcie, dzięki czemu możliwe jest elastyczne dostosowanie urządzenia do obrabianych przedmiotów o najróżniejszym kształcie. Czym jest mocowanie próżniowe? Podczas mocowania próżniowego pod mocowanym przedmiotem wytwarzane jest podciśnienie - powstaje różnica ciśnień, która dociska przedmiot do płyty mocującej. Tym samym przedmiot jest dociskany do stołu próżniowego, nie zaś - jak błędnie powszechnie się uważa - zasysany. Siła przesuwająca obrabianego przedmiotu zależna jest od struktury powierzchni, różnicy ciśnień oraz powierzchni, na jaką oddziałuje próżnia. Im większa powierzchnia objęta jest próżnią, tym silniejsze są siły utrzymujące. Dlaczego próżnia wytwarza siłę utrzymującą? Otaczająca atmosfera wywiera na całą powierzchnię obrabianego detalu równomierne ciśnienie o wartości ok. 1 bara. Za pomocą zintegrowanej dyszy Venturiego lub zewnętrznej pompy próżniowej powietrze pod mocowanym przedmiotem jest częściowo odsysane, dzięki czemu działanie ciśnienia na tę powierzchnię zostaje w pewniej mierze wyeliminowane. Pozostaje jednostronne ciśnienie działające na górną powierzchnię obrabianego przedmiotu, którego wielkość zależna jest od wielkości próżni. Z reguły jest to od 0,7 do 0,8 bara. W ten sposób wytwarzana jest np. próżnia wynosząca 200 mbar (ciśnienie bezwzględne). Wynika z tego różnica ciśnień 800 mbar (ok. 0,8 kp/cm) działająca na obrabiany przedmiot. Wielkość siły mocującej zależna jest w tym momencie jedynie od powierzchni mocowania. Wzór obliczeniowy: > siła = ciśnienie x powierzchnia > F (N) = bar x A (m²) x 10 5 > 1 bar = 10 N / cm² 6 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

7 Zalety techniki mocowania próżniowego AMF > Płytę do mocowania próżniowego AMF zasilać można zarówno sprężonym powietrzem przy wykorzystaniu zintegrowanej dyszy Venturiego, jak i za pomocą zewnętrznej pompy próżniowej. > ograniczniki mimośrodowe z regulowaną wysokością posiadają możliwość dostosowania do wysokości obrabianego przedmiotu i absorbują powstające siły przesuwające. > Łatwe pozycjonowanie obrabianych przedmiotów za pomocą kołków oporowych. Również w tym miejscu absorbowane są siły przesuwające > Sznur uszczelniający pozwala zniwelować nierówności na powierzchni obrabianego przedmiotu. Dzięki siatce na płycie można optymalnie odwzorować kontury obrabianego przedmiotu. > Dzięki bocznym w pustom płytę można zamocować na płycie podstawowej lub na stole maszynowym przy u życiu łap dociskowych AMF nr > urządzenia można pozycjonować na płycie za pomocą jednego trzpienia pasującego i jednego trzpienia mieczowego z dokładnością do ±0,01 mm > W zależności od zastosowania oferujemy dwie różne wersje tłumika (nr 7800VSDI i 7800VSD). > W zależności od wielkości płyty mocującej obrabiane przedmioty mogą być mocowane w kilku punktach przyssania. Umożliwia to również mocowanie kilku przedmiotów. > W celu usprawnienia wymiany płyty można ją stosować w połączeniu z systemem mocującym punktu zerowego AMF Zero-Point. Dzięki temu można zminimalizować czas przezbrajania i wydłużyć czas działania maszyny. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 7

8 Płyta mocowania próżniowego Nr 7800 Płyta mocowania próżniowego Zestaw zawiera: - pyta główna z aluminium - zintegrowana dysza Venturiego - tłumik - próżniomierz - zawór odcinający - 6 ograniczników mimośrodowych - wąż pneumatyczny o długości 2 m - złączki do przyłącza sprężonego powietrza - 10 m sznur uszczelniający Ø 4 mm Ciśnienie robocze [bar] maks. próżnia [%] Liczba punktów przyssania L B H ±0,1 R ,5-6, , ,5-6, , ,5-6, , ,5-6, , ,5-6, , ,5-6, ,5 1, ,5-6, ,5 6, ,5-6, ,5 12, ,5-6, ,5 16, ,5-6, ,5 24,0 [Kg] Budowa i użytkowanie: Płyta próżniowa posiada na stronie górnej rowki i miejsca zasysania. Przez umieszczenie sznura uszczelniającego możliwe jest ustalenie jednego lub kilku pól dla żądanej wielkości obrabianego przedmiotu. Wszystkie miejsca zasysania są ze sobą połączone. Proste pozycjonowanie dzięki otworom pod kołki zderzakowe lub boczne, regulowana wysokość ograniczników mimośrodowych. Przez boczne rowki lub otwory mocujące możliwe jest przymocowanie płyty próżniowej do płyty podstawowej (np. stołu maszynowego). Płyty urządzenia mogą być dodatkowo pozycjonowane sworzniem mieczowym lub mocującym. Tak samo płyta mocowania próżniowego może być łatwo i bezpośrednio zintegrowana z systemem mocowania punktu zerowego AMF Zero-Point, (patrz katalog AMF Zero-Point Systems ). Przez utworzoną za pomocą zintegrowanej dyszy Venturiego (zawarta w zestawie) lub zewnętrzną pompę próżniową próżnię mocowane są elementy przeznaczone do obróbki. Dzięki indywidualnemu podziałowi pola możliwe jest jednoczesne mocowanie i obrabianie kilku różnych elementów. Typowe zastosowania do frezowania i szlifowania. Próżniowa płyta mocująca jest natychmiast gotowa do użytku, ponieważ wszystkie wymagane komponenty są zawarte w zestawie. Kożyści: - Płyta mocowania próżniowego AMF może być używana zarówno przy użyciu sprężonego powietrza ze zintegrowaną dyszą Venturiego, jak i z zewnętrzną pompą próżniową. - Zmniejszenie kosztów przez zastosowanie dyszy Venturiego - Mniejsze zużycie sprężonego powietrza dzięki mniejszym kosztom eksploatacji Np.: 1 m³ sprężonego powietrza kosztuje 0,0078. Przy średnim zużyciu 40 l/min odpowiada to 0,0187 /h. - Wiele miejsc zasysania dzięki elastycznemu podziałowi pola i mocowaniu wielu detali - Płyty próżniowe mogą być ze sobą łączone - Wysoka siła mocowania - Uniwersalne zastosowanie - Wysoki współczynnik tarcia zapewnia bezpieczne mocowanie nieobrabianych powierzchni detali - Sznur uszczelniający wyrównuje drobne nierówności obrabianej powierzchni - Wolna od wypaczeń i drgań pięciostronna obróbka Uwaga: Praca tylko z osuszonym, przefiltrowanym i wolnym od oleju sprężonym powietrzem! Maks. pojemność ssania w stosunku do atmosfery: 21,8 l/min. Ciśnienie robocze dla maksymalnego strumienia objętości ssania: 3,5 bar. Proszę przestrzegać instrukcji montażowej Na zamówienie: Wymiary specjalne Akcesoria i Rekomendacje Nr 7800AMG, strona 10 Nr 7800APA, strona 11 Nr 7800VP, strona 13 8 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

9 Technika mocowania próżniowego ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 9

10 Gumowa Mata Adaptacyjna Nr 7800AMG Gumowa Mata Adaptacyjna Wymiary [mm] grubość materiału ±0,2 [mm] x x x x x Sznur uszczelniający wkładany jest w raster próżniowej płyty mocującej. Należy uszczelnić możliwie największy obszar mocowania, który nie będzie obrabiany przelotowo (aby nie naruszyć obszaru podciśnienia). 2. Mata adaptacyjna układana jest na próżniowej płycie mocującej. 3. W obrębie oznaczonej powierzchni mocowania w macie adaptacyjnej wykonywany jest wybijakiem otwór Ø 3-5 mm. Do wybijania matę należy umieścić na drewnianej płycie. Otwór musi znajdować się w obszarze uszczelnionej powierzchni. Tłoczenia muszą się znajdować w obszarze frezów rastra próżniowej płyty mocującej. 4. Przeznaczony do obróbki element jest układany i mocowany za pomocą przestawnych ograniczników mimośrodowych. Kożyści: - Dobry współczynnik tarcia zapewnia oferuje szczególnie dobry opór wobec występujących sił przesuwnych podczas obróbki. - Możliwe jest frezowanie maty adaptacyjnej na głębokości do 2 mm. - Dzięki zastosowaniu zawsze tych samych konturów mata adaptacyjna może być używana dowolną ilość razy, gdyż nie ulega zużyciu. Obrabiany przedmiot 1 Gumowa mata adaptacyjna 2 Płyta do mocowania próżniowego 3 Sznur uszczelniający Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

11 Aluminiowa Płyta Adaptacyjna Nr 7800APA Aluminiowa Płyta Adaptacyjna Wymiary [mm] grubość materiału ±0,1 [mm] [Kg] x , x , x , x , x ,6 1. Sznur uszczelniający wkładany jest w raster próżniowej płyty mocującej. Należy uszczelnić możliwie największy obszar mocowania, który nie będzie obrabiany przelotowo (aby nie naruszyć obszaru podciśnienia). 2. Płyta adaptacyjna jest przykręcana śrubami do próżniowej płyty mocującej. 3. Przeznaczony do obróbki element jest układany 4. Za pomocą przestawnych ograniczników mimośrodowych następuje unieruchomienie obrabianego elementu. Kożyści: - Płyta adaptacyjna może być frezowana na głębokości do 2 mm (usuwanie frezów). - Preferowany zakres zastosowania to obróbka cienkich blach, folii, płytek i nawet papieru. Obrabiany przedmiot 1 Aluminiowa płyta adaptacyjna 2 Płyta do mocowania próżniowego 3 Sznur uszczelniający 4 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 11

12 Blok / Nadbudowa Nr 7810AB Blok / Nadbudowa Zestaw zawiera: - Blok/Nadbudowa z aluminium, siatka 12,5 x 12,5 mm - 3 zderzaki mimośrodowe ze śrubami mocującymi - 1 m sznura uszczelniającego Ø 2,0 mm Budowa i użytkowanie: Blok ma od góry wpusty i przyssawkę. Wymiar siatki wynosi 12,5 mm. Po włożeniu sznura uszczelniającego wielkość pola jest ustalana indywidualnie. Blok jest nasadzany bezpośrednio nad punktem przyssania na próżniowej płycie mocującej nr Spód przewidziano ze sznurem uszczelniającym Ø 2,0 mm. Zastosowanie bloków umożliwia przewiercanie detalu obrabianego bez ryzyka uszkodzenia detalu lub samej płyty podciśnieniowej. Uwaga: maks. próżnia [%] Liczba punktów przyssania Sznur uszczelniający Ø 4,0 mm prosimy zamawiać osobno (nr art ). L B H Nr 7810APA Aluminiowa Płyta Adaptacyjna Pasuje do bloku/nadbudowy nr 7810AB. Kożyści: Wymiary [mm] grubość materiału ±0, x Mata adaptacyjna może być nadfrezowana do 2 mm (usunięcie wyfrezowania). - Preferowane obszary zastosowania to obróbka cienkich blach, folii, wykrojów a nawet papieru. [mm] Nr 7810AMG Gumowa Mata Adaptacyjna Pasuje do bloku/nadbudowy nr 7810AB. Kożyści: Wymiary [mm] grubość materiału ±0, x Dobry współczynnik tarcia gwarantuje szczególnie korzystny opór na występujące siły przemieszczeniowe podczas obróbki. - Można bez problemu wyfrezować do głębokości 2 mm w płycie adaptacyjnej. - Dzięki zastosowaniu tych samych konturów, płyta adaptacyjna może być stosowana z dowolną częstotliwością ponieważ nie podlega ona zużyciu. [mm] 12 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

13 Osprzęt Nr 7800VP Pompa próżniowa z łopatkami obrotowymi Zestaw zawiera: - filtry z sita gęstego po stronie ssania - separator mgły olejowej - zawór przełączający dla trybu wysokiej lub niskiej próżni zgrubnej - bufor łącznika gumowo-metalowego - pierwsze napełnienie olejem - bez balastu gazowego Gdy w miejscu zastosowania próżniowej płyty mocującej nie jest dostępne sprężone powietrze, zalecamy zastosowanie pompy próżniowej z łopatkami obrotowymi AMF. Ta pompa zapewnia niezawodną długą pracę zastosowanych płyt mocujących. Dzięki małym rozmiarom można ją umieścić bezpośrednio przy maszynie. Uwaga: Próżnia [%] Olej do wymieny dostępny pod kodem Na zamówienie: Wydajność pompy próżniowej [m³/h] Dostępne są inne wymiary i moce zasysania. Moc silnika [V/Hz] Poziom szumów [db (A)] Rodzaj ochrony Praca ciągła [%] / [Kg] Nr 7800VPF Odkraplacz Zestaw zawiera: - oddzielacz wody - filtr próżniowy - jednostkę mocującą - zawór kulkowy - gwintowe złącze wtykowe 1/2 AG - 15 mm - rura z tworzywa sztucznego Ø 15 x 12 mm, długość 2 m - gniazdo sprzęgające - złączka podwójna Separator cieczy skutecznie usuwa kondensat (wodę) z systemu mocowania próżniowego, chronią go w ten sposób przed zabrudzeniem. Kożyści: - Usuwanie 99% zawartej wilgoci - Nie wymaga konserwowania - Minimalizacja kosztów eksploatacji i konserwacji systemu - Łatwa instalacja (przed pompą próżniową) - Odkraplacz sprężonego powietrza Uwaga: Zestaw jest dostarczany zmontowany. Wielkość Przyłącze przepływ [m³/h] D100x250 3/ Przykład montażu: Pompa próżniowa z łopatkami obrotowymi Odkraplacz Płyta do mocowania próżniowego ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 13

14 Osprzęt Nr 7800VPE Pompa próżniowa, zewnętrzna Budowa i użytkowanie: - Tłumik otwarty - Zawór kulowy - Złącze wtykowe do węża Niewielka zewnętrzna pompa z tworzywa sztucznego do próżniowego mocowania przedmiotów obrabianych. Przeznaczona do zastosowania w systemach z zewnętrznym (zdecentralizowanym) wytwarzaniem próżni. Kożyści: maks. próżnia [%] maks. strumień zasysanego powietrza [l/min.] Ciśnienie robocze min. [bar] Przyłącze próżni Ø zewn. [mm] Bardzo niewielka konstrukcja, uniwersalne zastosowanie i korzystna cena. Przyłącze pneum. Ø zewn. [mm] ,8 3, Nr 7800D Sznur uszczelniający Twardość Shore a: Szerokość wpustu [mm] Ø [mm] Długość ,0 ±0, [m] Sznur uszczelniający umieszczany jest w rowku w celu ograniczenia powierzchni mocowania. Kożyści: Możliwe jest mocowanie kilku, także różnej wielkości, obrabianych przedmiotów. Nr 7800V Próżniomierz Zakres wskazań [bar] Ø [mm] Przyłącze na dole G1/8 73 Nr 7800VDS Czujnik ciśnieniowo-próżniowy z akcesoriami Przyłącza elektryczne: Kabel z wtyczką wg EN , kształt okrągły M 8x1, 4-bieg., długość kabla 0,3 m. Zestaw zawiera: - czujnik ciśnienia - wąż próżniowy, Ø zew. 4 mm, długość 30 cm - połączenie wtykowe G1/8-4 Za pomocą metody Teach-In na czujniku ciśnienia ustawiane są wartości progowe (wielkość pomiarowa: 2 x ciśnienie względne) i w przypadku spadku ciśnienia próżni następuje wyłączenie maszyny. Kożyści: Zakres wskazań [bar] Temperatura otoczenia Czujnik ciśnienia próżni służy do nadzorowania występującego podciśnienia powietrza. Przy spadku podciśnienia następuje wyłączenie maszyny. To przyczynia się do wzrostu bezpieczeństwa procesowego. [ C] 14 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

15 Osprzęt Nr 7800VD Pierścień uszczelniający dla próżniomierza Przyłącze G1/8 0,5 Pierścień uszczelniający jest stosowany podczas montażu próżniomierza. Nr 7800E Ogranicznik mimośrodowy Ø 30 mm Stal oksydowana. Kompletnie ze śrubami wpuszczanymi Kożyści: Indywidualne dopasowanie do wysokości obrabianego przedmiotu. Ogranicznik przyjmuje siły przesuwające. Ø [mm] Nr 7800VSD Tłumik hałasów Obudowa i wkład tłumiący z PE. Wkręcany bezpośrednio w próżniową płytę mocującą. Uwaga: Przyłącze Tłumik hałasów należy sprawdzać regularnie pod kątem zabrudzeń. Temperatura otoczenia G1/ [ C] Nr 908-G1/8 Śruba zamykająca z uszczelnieniem gumowym Przyłącze G1/8 7 Nr 7800VAF Filtr ssawny Mosiężny filtr ssący, wkład z brązu cynowego. Przyłącze G1/8 2 Filtr ssawny jest przykręcany do płyty podciśnieniowej. Uwaga: Filtr ssawny należy sprawdzać regularnie na wypadek zabrudzeń. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 15

16 Osprzęt Nr 7800AV Zawór odcinający uruchamianie ręczne Przyłącze Wąż-Ø G1/ [mm] Zawór wraz z pierścieniem O jest wkręcany bezpośrednio w płytę. Nr 7800VNS Szybkozłączka z nakrętką złączkową NW7,2. mosiądz Zewnętrzny wymiar Ø węża. [mm] Kożyści: Łatwe połączenie z wężem pneumatycznym próżniowej płyty mocującej. Nr 7800ZS Kołek walcowy ISO x12-A Stal. Łatwe umieszczanie obrabianych przedmiotów przez umieszczanie kołków w istniejących otworach w próżniowej płycie mocującej. Kożyści: Ogranicznik przyjmuje siły przesuwające. Ilość w opakowaniu. [szt.] [St] Nr 2800W-06 Wąż pneumatyczny Wąż-Ø [mm] Długość [m] Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

17 Osprzęt Nr 7800VAB Sworzeń mocujący Stal. A B C D E F G H J M5 10 R4 30 Kożyści: Szybkie i precyzyjne ustawianie mocowanych urządzeń. Nr 7800VSB Sworzeń mieczowy Stal. A B C D E F G H J K M5 10 R4 4,3 23 Sworzeń mieczowy służy do wyrównywania tolerancyjnego (±0,01). Kożyści: Szybkie i precyzyjne ustawianie mocowanych urządzeń. Nr 6325 Łapa dociskowa do imadeł maszynowych, śrubowych Stal ulepszona cieplnie, oksydowana, pakowane parami. B1 L do śruby mocujacej metryczna do śruby mocujacej cale dla szerokości szczęki A A1xA2 H ,5 78 M12, 14, 16 1/2, 5/ ,5 10x5, ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 17

18 Osprzęt Nr 6370ZN-20 Złączka mocująca do modułów mocujących K20 hartowana, do hydraulicznych i pneumatycznych modułów mocujących wielkość K20. Wielkość ØDN ØD1 ØD2 H H1 M T K20 32, K20 32, K20 31, Budowa i użytkowanie: Nr kat : Złączka punktu zerowego Nr kat : Złączka mieczowa Nr kat : Złączka podwymiarowa Nr kat : Złączka ochronna Uwaga: Złączka mieczowa posiada dodatkowy otwór wyrównujący, który opcjonalnie można wykorzystać w celu łatwego montażu. Nr 6370ZNS-001 Śruba łączeniowa z zakończeniem kulowym Klasa wytrzymałości Pasuje do złączki mocującej nr kat. 6370ZN. Na zamówienie: Wielkość M L L K20 M ,0 70 Śruby łączeniowe z różnych materiałów i w różnych długościach (np. STAL SZLACHETNA). Wymiary produkcyjne w przypadku samodzielnego montażu złączek Wielkość ØD1 ØM S1 S2 K20 25 M12 5,5 23 Ilustracja: Ilustracja ze złączką mocującą i śrubą łączeniową. 18 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

19 Uchwyt mocuje ze stabilną i przewidywalną siłą > Materiał: Wytrzymały element mocujący ze stali stopowej ulepszonej cieplnie w wersji kutej > Dziedziny zastosowania: Wszystkie zadania związane z mocowaniem w obróbce wiórowej i obróbce bezwiórowej > Cechy: > Siła zamocowania do 25 kn > Odporne na zużycie dzięki dwóm przegubom > typ konstrukcji odrzucający wióry > prosty montaż w rowkach teowych lub na płytach rastrowych W przypadku zastosowania narzędzi mocujących w bezwiórowej i wiórowej obróbce metali oraz w konstruowaniu form wymagane są siły mocowania i precyzja, które muszą spełniać najwyższe wymagania. Poprzez nastawny uchwyt przedmiotu obrabianego ze stali stopowej ulepszanej cieplnie oferujemy niezwykle wytrzymały i wielostronny w zastosowaniu mechaniczny element mocujący, dzięki któremu można osiągnąć niezwykle duże siły mocowania do 25 kn. Uchwyt przedmiotu obrabianego, który można stosować zarówno poziomo jak i pionowo można mocować opcjonalnie na zwykłych stołach z rowkami teowymi za pomocą wpustu przesuwnego jak i alternatywnie na płytach rastrowych za pomocą zamocowania na gwint. > Wytrzymał, silny i prosty w zastosowaniu - Uchwyt mocuje ze stabilną i przewidywalną siłą ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 19

20 Docisk siłowy do form wtryskowych Nr 7500K Docisk siłowy do form wtryskowych kompletny z mocowaniem. Solidny element mocujący z ulepszanej stali stopowej w wersji kutej do zmiennych wysokości mocowania i z przesuwnym elementem podstawowym. W skład wchodzą: - Element podstawowy - Wspornik 1. Pozycjonowanie i mocowanie wspornika stołu narzędziowego. 2. Element podstawowy może być przesuwany na wsporniku do żądanej pozycji i tym samym jest gotowy do użycia. 3. Poprzez uruchomienie śruby nastawczej można przestawiać bezstopniowo ramię mocujące w wysokości i mocować narzędzie. 4. Dzięki bardzo solidnej budowie możliwe jest szybkie i nieskomplikowane mocowanie. Kożyści: - maks. obciążenie 16 kn lub 25 kn - Niska zużywalność dzięki dwóm przegubom - Zastosowanie na płytach narzędziowych z rowkami T i rastrami - Niższa wysokość konstrukcyjna poprzez śrubę regulacyjną z łbem sześciokątny wewnętrznym Uwaga: Wielkość maks. obciążenie [kn] G H min. H maks M M M By zmniejszyć zużycie śruby regulacyjnej zalecamy użycie pasty do śrub AMF nr Zawiera ona kombinacje aktywnych środków smarnych i jest odporna na działanie wysokich temperatur oraz zmywanie. Akcesoria i Rekomendacje Tabela z wymiarami: Wielkość A A1 B B1 C G1 K L1 L2 SW Nr 7500Z, strona 26 Nr 7500SP, strona , M , M , M Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

21 Docisk siłowy do form wtryskowych Wzory orientacyjne dla liczby docisk siłowy na wtryskarkach Docisk siłowy Forma wtryskowa Legenda: Fg = Siła ciężaru [kn] Fsw = Wymagana siła mocująca wynikająca z ciężaru formy wtryskowej [kn] Fsp = Maks. obciążenie docisku siłowego [kn] (patrz nr 7500K) Fsp1 = Różnica między Fsp i Fv [kn] Fv = Naprężenie wstępne docisku siłowego [kn] Föffn = Siła otwarcia wtryskarek [kn] (patrz Dane techniczne wtryskarki) g = Przyspieszenie (9,81 m/s²) m = Masa formy wtryskowej [Kg] n1 = Liczba wymaganych docisków ze względu na ciężar formy wtryskowej n2 = Liczba wymaganych docisków ze względu na siłę otwarcia μ = Współczynnik tarcia (~0,14) Wzory orientacyjne: 1. Obliczanie siły ciężaru [kn]: Fg = m x g Obliczanie siły formy wtryskowej [kn]: Fsw = Fg μ 3. Liczba wymaganych docisków ze względu na ciężar formy wtryskowej: n1 = Fsw Fsp1 4. Liczba wymaganych docisków ze względu na siłę otwarcia: n2 = Föffn Fsp1 5. Wynik = porównanie wartości n1 i n2 Należy wziąć większą liczbę na stronę narzędzia! Wykres moment obrotowy w funkcji siły nr 7500S-16 nr 7500S-25 moment obrotowy [Nm] ,5 16 siła mocowania [kn] siła mocowania [kn] ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 21

22 Docisk siłowy, przesuwny Nr 7500S Docisk siłowy, przesuwny kompletny z mocowaniem. Solidny element mocujący z ulepszanej stali stopowej w wersji kutej do zmiennych wysokości mocowania i z przesuwnym elementem podstawowym. W skład wchodzą: - element podstawowy - wspornik - element dociskowy o gładkiej powierzchni - zestaw mocujący nr 7500BF Wielkość = siła dociskająca [kn] G Rowek H min. H maks M M M M M M M M M M Pozycjonowanie i mocowanie wspornika stołu narzędziowego. 2. Element podstawowy może być przesuwany na wsporniku do żądanej pozycji i tym samym jest gotowy do użycia. 3. Poprzez uruchomienie śruby nastawczej można przestawiać bezstopniowo ramię mocujące w wysokości i mocować narzędzie. 4. Dzięki bardzo solidnej budowie możliwe jest szybkie i nieskomplikowane mocowanie. Kożyści: - Siłą mocowanie do 16kN lub do 25 kn - Niska zużywalność dzięki dwóm przegubom - Konstrukcja odprowadzająca naprężenia - Zastosowanie w rowkach T mm lub paletach rastrowych M12 i M16-4 warianty elementu dociskowego - Zmienne wysokości mocowania Uwaga: Podczas stosowania docisku siłowego równolegle do rowka, przy rozmiarze 16 i rozmiarze 25 od rowka 18 konieczne jest używanie elementu nożnego z odpowiednim zestawem mocujacym nr 7500BF. By zmniejszyc zużycie śruby regulacyjnej zalecamy użycie pasty do śrub AMF nr Zawiera ona kombinacje aktywnych środków smarnych i jest odporna na działanie wysokich temperatur oraz zmywanie. Akcesoria i Rekomendacje Nr 7500Z, strona 26 Nr 7500SP, strona 27 Nr 7500BZ, strona 27 Tabela z wymiarami: Wielkość A A1 B B1 C G1 K L1 L2 SW , M , M , M , M , M , M , M , M , M , M Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

23 Docisk siłowy, przesuwny Nr 7500E Docisk siłowy z elementem pośrednim, przesuwny kompletny z mocowaniem. Siła mocująca 25 kn. Solidny element mocujący z ulepszanej stali stopowej w wersji kutej do zmiennych wysokości mocowania i z przesuwnym elementem podstawowym. W skład wchodzą: - element podstawowy - wspornik - element dociskowy o gładkiej powierzchni - zestaw mocujący nr 7500BZ G Rowek H min. H maks. A1 A2 K M M M M M M M M M M M M M M Pozycjonowanie i mocowanie wspornika na stole narzędziowym. 2. Element podstawowy (korpus podstawowy z ramieniem mocującym) może być przesuwany na elemencie pośrednim do żądanej pozycji i tym samym jest gotowy do użycia. 3. Korzystając ze śruby nastawczej, można bezstopniowo zmieniać wysokość ramienia mocującego i mocować narzędzie. 4. Dzięki bardzo solidnej budowie możliwe jest szybkie i nieskomplikowane mocowanie. Akcesoria i Rekomendacje Nr 7500Z, strona 26 Nr 7500BZ, strona 27 Nr 7500G Element podstawowy z gniazdem sześciokątnym zewnętrznym lub wewnętrznym. Hartowana stal ulepszana. Wielkość = siła dociskająca [kn] Rowek SW zewnetrzna SW wewnetrzna ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 23

24 Docisk siłowy 24 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

25 Osprzęt docisku siłowego Nr 7500F Podstawa W komplecie z śrubą mocującą M6. Stal ulepszona cieplnie, hartowana. Siła docisku do 25 kn. Zaleca się stosować do rowków teowych od wielkości 18. Uwaga: Wielkość = siła dociskająca [kn] G Rowek H min. H maks. A B C L1 L M M M Zestawy mocujące nr 7500BF, składające się ze śruby cylindrycznej o klasie wytrzymałości 12.9 i wpustu przesuwnego T DIN 508, nie są zawarte w dostawie. Nr 7500A Redukcja z otworami pozycjonowania M18, M20 i M24 Hartowana stal ulepszana. Redukcja składa się z płytki pośredniej, śruby łącznikowej i śruby cylindrycznej ISO 4762-M12. Wielkość = siła dociskająca [kn] G H min. H maks. A B C L M M M Nr 7110M-**-2 Blok podwyższający dla systemu zamocowania bloków nr Wielkość pasuje do docisków rozmiar A B C I L H min. H maks , , Dzięki zastosowaniu elementu podwyższającego z dociskiem siłowym Nr 7500 oraz systemem mocowania bloków Nr 7110 możliwe jest osiąganie większych wysokości zamocowania. Uwaga: Kolejne elementy systemu zamocowanie bloków AMF znajdziesz w katalogu AMF systemy zamocowań i systemy oprzyrządowania. Docisk siłowy 7500S ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 25

26 Osprzęt docisku siłowego Nr 7500T Podstawa docisku siłowego Stal ulepszona cieplnie, hartowana. Wielkość = siła dociskająca [kn] G Rowek A C E H L1 L M , M , M , M , Uwaga: Zestawy mocujące nr 7500BF, składające się ze śruby cylindrycznej o klasie wytrzymałości 12.9 i wpustu przesuwnego T DIN 508, nie są zawarte w zestawie Nr 7500Z Element pośredni Stal ulepszona cieplnie, hartowana. Wielkość = siła dociskająca [kn] G Rowek H min. H maks. A B C L M M M M Uwaga: Zestawy mocujące nr 7500BZ, składające się ze śruby sześciokątnej ISO , podkładki DIN 6340 i wpustu przesuwnego T DIN 508, nie są objęte dostawą. Nr 7500D Element dociskowy w komplecie z kołkiem sprężystym. stal szlachetna. nr 7500DG gładka powierzchnia nacisku nr 7500DR żłobkowana powierzchnia nacisku nr 7500DL powierzchnia nacisku stosowana do cylindrycznych przedmiotów obrabianych, wzdłuż nr 7500DQ powierzchnia nacisku stosowana do cylindrycznych przedmiotów obrabianych, wszerz Wielkość = siła dociskająca [kn] Kształt A B C DG ,5 9, DG ,5 19, DR ,5 17, DL ,5 24, DQ ,5 25, / Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

27 Osprzęt docisku siłowego Nr 7500SP Śrubowy zestaw mocujący gniazdo sześciokątne zewnętrzne lub wewnętrzne, składające się z kulowej śruby dociskowej, sworznia podpierającego i 2 kołków. Hartowana stal ulepszana. Wielkość = siła dociskająca [kn] G1 L SW zewnetrzna SW wewnetrzna M M M M Nr 7500BF Zestaw mocujący dla docisku składający się ze śruby cylindrycznej o klasie wytrzymałości 12.9 i wpustu przesuwnego T DIN 508. Wielkość = siła dociskająca [kn] G Rowek L do 7500S do 7500S+7500F M M M M M M M M M M M M M M M M M M Nr 7500BZ Zestaw mocujący dla elementu pośredniego składający się z śruby z łbem sześciokątnym DIN , podkładki DIN 6340 i wpustu przesuwnego T DIN 508. Wielkość = siła dociskająca [kn] G Rowek L M M M M M M M M ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 27

28 Technika mocowań mechanicznych firmy AMF Dzięki uprzejmości Robert Bosch GmbH z Waiblingen Dzięki uprzejmości Robert Bosch GmbH z Waiblingen 28 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

29 Mocowanie za pomocą pojedynczych płaskowników i kompaktowych elementów podporowych > Materiał: Stal ulepszana cieplnie według norm DIN. > Obróbka: Równolegle obrabiane płaskie powierzchnie gwarantują bezpieczne przenoszenie siły. > Wykonanie: Zgodnie z normami DIN. > Powierzchnia: Wszystkie dociski są lakierowane w sposób zapewniający wytrzymałość na ścieranie bądź posiadają równoważną ochronę powierzchni. Tam gdzie wymagane są duże siły mocowania lub elastyczne dopasowanie do wielkości i formy obrabianego elementu, oferujemy nasze pojedyncze dociski oraz połączenia mocujące w formie przestawnych łap dociskowych. Wszystkie wymienione w tym katalogu dociski można łączyć z różnymi podpórkami i w ten sposób dopasować je do różnych form i rozmiarów obrabianych elementów. Zaletami przesuwnych elementów mocujących są uniwersalne możliwości zastosowania przede wszystkim przy pojedynczych elementach oraz mniejszych bądź średnich seriach o z mieniających się wysokościach mocowania. Można je w prosty sposób używać poziomo i pionowo, są wymienne i mają korzystną cenę. Dzięki kompaktowej konstrukcji mogą one w bezpieczny sposób przenosić duże siły naprężenia w przypadku dużych wysokości mocowania. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 29

30 Krokodyl łapa dociskowa z zaczepem Nr 6312V Krokodyl łapa dociskowa z zaczepem, przestawna płynnie przestawiane, ulepszona, ocynkowana, ze stałym elementem dociskowym i łożyskiem współpracującym. * podane siły mocowania w optymalnej pozycji mocowania (najmniejszy odstęp śruby mocującej do miejsca mocowania). Siły mocujące mogą się różnić w zależności od naprężenia, klasy wytrzymałości śruby mocującej i stanu gwintu (smarowania). Krokodyl jest stosowany przy wszystkich mocowaniach przy użyciu rowków T oraz otworów gwintowanych. Element dociskowy i podstawa są na stałe połączone z łapą dociskową, dzięki czemu krokodyl jest szybko gotowy do użycia. Łapa dociskowa wyposażona jest w dwa noski mocujące i w zależności od zastosowania może być łatwo obracana. W ten sposób pokrywane są wszystkie obszary zastosowania przy wiórowej i bezwiórowej obróbce (np. odlewanie ciśnieniowe i prasowanie). Kożyści: - Zmienna i szybka możliwość przestawiania w odstępie do obrabianego przedmiotu - Zastosowanie we wszystkich obszarach obróbki z mocowaniem i bez mocowania - Szczególnie nadaje się do zastosowania na wtryskarkach i prasach - Bez dodatkowych podkładek w celu osiągnięcie wymaganej wysokości mocowania - Element dociskowy i podstaw połączone z łapą dociskową - Krokodyl może być ustawiony na każdą wysokość mocowania. Uwaga: B1 Rowek Siła dociskająca maks.* Do mocowania można stosować śruby mocujące DIN 787, śruby dwustronne DIN 6379 i śruby z łbem walcowym DIN 912. Większe wysokości mocowania możliwe do osiągnięcia przez zastosowanie przedłużenia podpory nr 6312S. [kn] H , 12, , 14, 16, , 18, 20, , 22, 24, , 22, 24, Tabela z wymiarami: A A1 A2 B2 x L B3 E1 E2 H2 K x x x x x Akcesoria i Rekomendacje Nr 6312S, strona 34 DIN 787, strona 92 DIN 6379I, strona Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

31 Krokodyl łapa dociskowa z zaczepem Nr 6312V Krokodyl łapa dociskowa z zaczepem, przestawna kompletnie ze śrubą mocującą DIN 787, podkładką DIN 6340 i nakrętką DIN 6330B. Regulowana bezstopniowo, ulepszona, ocynkowana ze stałym elementem dociskowym i łożyskiem współpracującym. * podane siły mocowania w optymalnej pozycji mocowania (najmniejszy odstęp śruby mocującej do miejsca mocowania). Siły mocujące mogą się różnić w zależności od naprężenia, klasy wytrzymałości śruby mocującej i stanu gwintu (smarowania). Krokodyl jest stosowany przy wszystkich mocowaniach przy użyciu rowków T oraz otworów gwintowanych. Element dociskowy i podstawa są na stałe połączone z łapą dociskową, dzięki czemu krokodyl jest szybko gotowy do użycia. Łapa dociskowa wyposażona jest w dwa noski mocujące i w zależności od zastosowania może być łatwo obracana. W ten sposób pokrywane są wszystkie obszary zastosowania przy wiórowej i bezwiórowej obróbce (np. odlewanie ciśnieniowe i prasowanie). Kożyści: - Zmienna i szybka możliwość przestawiania w odstępie do obrabianego przedmiotu - Zastosowanie we wszystkich obszarach obróbki z mocowaniem i bez mocowania - Szczególnie nadaje się do zastosowania na wtryskarkach i prasach - Bez dodatkowych podkładek w celu osiągnięcie wymaganej wysokości mocowania - Element dociskowy i podstaw połączone z łapą dociskową - Krokodyl może być ustawiony na każdą wysokość mocowania. Uwaga: B1 Rowek Śruba mocująca DIN 787 Brakujące dane wymiarowe patrz nr 6312V. Siła dociskająca maks.* [kn] H M10x10x M12x12x M12x14x M12x12x M12x14x M16x16x M16x18x M16x16x M16x18x M20x20x M20x22x M20x20x M20x22x M24x24x M24x28x Tabela z wymiarami: A A1 A2 B2 x L B3 E1 E2 H2 K x x x x x x x x x x x x x x x Akcesoria i Rekomendacje Nr 6312S, strona 34 DIN 787, strona 92 DIN 6379I, strona 96 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 31

32 Krokodyl łapa dociskowa z zaczepem Nr 6312V Krokodyl łapa dociskowa z zaczepem, przestawna kompletnie ze śrubą dwustronną DIN 6379, podkładką DIN 6340 i nakrętką DIN 6330B. Regulowana bezstopniowo, ulepszona, ocynkowana ze stałym elementem dociskowym i łożyskiem współpracującym. * podane siły mocowania w optymalnej pozycji mocowania (najmniejszy odstęp śruby mocującej do miejsca mocowania). Siły mocujące mogą się różnić w zależności od naprężenia, klasy wytrzymałości śruby mocującej i stanu gwintu (smarowania). Krokodyl jest stosowany przy wszystkich mocowaniach przy użyciu rowków T oraz otworów gwintowanych. Element dociskowy i podstawa są na stałe połączone z łapą dociskową, dzięki czemu krokodyl jest szybko gotowy do użycia. Łapa dociskowa wyposażona jest w dwa noski mocujące i w zależności od zastosowania może być łatwo obracana. W ten sposób pokrywane są wszystkie obszary zastosowania przy wiórowej i bezwiórowej obróbce (np. odlewanie ciśnieniowe i prasowanie). Kożyści: - Zmienna i szybka możliwość przestawiania w odstępie do obrabianego przedmiotu - Zastosowanie we wszystkich obszarach obróbki z mocowaniem i bez mocowania - Szczególnie nadaje się do zastosowania na wtryskarkach i prasach - Bez dodatkowych podkładek w celu osiągnięcie wymaganej wysokości mocowania - Element dociskowy i podstaw połączone z łapą dociskową - Krokodyl może być ustawiony na każdą wysokość mocowania. Uwaga: B1 śruba naprężająca DIN 6379 Brakujące dane wymiarowe patrz nr 6312V. przedłużenie podpory 6312V Siła dociskająca maks.* [kn] H M12x M12x M12x M12x M16x M16x M20x M20x M20x M20x M24x M24x M20x250 M16x M20x315 M16x M20x315 M20x M20x400 M20x M24x315 M20x M24x400 M20x Tabela z wymiarami: A A1 A2 B2 x L B3 E1 E2 H2 K x x x x x x x x x x x x x x x x x x Akcesoria i Rekomendacje Nr 6312S, strona 34 DIN 6379I, strona Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

33 Krokodyl łapa dociskowa z zaczepem Nr 6312VI Krokodyl łapa dociskowa z zaczepem, przestawna kompletnie ze śrubą dwustronną Nr 6379I, podkładką DIN 6340 i nakrętką DIN 6330B. Regulowana bezstopniowo, ulepszona, ocynkowana ze stałym elementem dociskowym i łożyskiem współpracującym. * podane siły mocowania w optymalnej pozycji mocowania (najmniejszy odstęp śruby mocującej do miejsca mocowania). Siły mocujące mogą się różnić w zależności od naprężenia, klasy wytrzymałości śruby mocującej i stanu gwintu (smarowania). Kożyści: Do lepszego manipulowania podczas ustawiania elementu mocującego śruba dwustronna może być montowana i demontowana kluczem imbusowym. Uwaga: B1 śruba naprężająca Nr 6379I Siła dociskająca maks.* Klucz imbusowy stosować tylko do ustawiania elementu mocującego, a nie do jego mocowania! Brakujące dane o wymiarach patrz nr 6312V. [kn] H1 Klucze sześciokątne [mm] M12x M12x M12x M12x M16x M16x M16x M16x M20x M20x M20x M20x M24x M24x Akcesoria i Rekomendacje Nr 6312S, strona 34 DIN 6379I, strona 96 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 33

34 Przedłużenie podpory Nr 6312S Przedłużenie podpory Stal ocynkowana i ulepszona, śruba podporowa, ulepszona, klasa wytrzymałości 8.8. Składa się z elementu dociskowego, śruby podporowej i śrub mocujących. D x LS A B B1 C D1 E G H K M10x M M12x M M12x M M16x M M16x M M20x M M20x M Przedłużenie podpory przykręcane jest do podstawy krokodyla w celu zwiększenia wysokości mocowania. Kożyści: Płynne przestawianie wysokości mocowania. Zawsze właściwa wielkość dla Państwa zastosowania - przykład zamówienia nr 6312C, bez śruby mocującej Wymagania: rowek w stole 18 / wymagana wysokość mocowania: 125 mm / wymagana siła mocowania: 35 kn 1) dobór docisku nr 6312V (Tabela dla zamówień str. 30) rowek 18 siła mocowania 40 kn B1 = 17 krokodyl nr katalogowy ) w przypadku wysokości mocowania 125 mm stosowane jest przedłużenie podpory nr 6312S (tabela str. 35, na dole) B1 = 17 rowek 18 wysokość mocowania 125 mm (zakres mocowania mm) DxLS = M12x94 przedłużenie podpory nr katalogowy (tabela str. 34, góry) 3) wielkość śruby dla rowka teowego DIN 787, kompletna z podkładką i nakrętką sześciokątną M16x18x250 nr katalogowy Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

35 Przedłużenie podpory Zalecenia dotyczące montażu i wymiary przy zastosowaniu śruby mocującej DIN 912 (bez przedłużenia podpory 6312S) B wymiary DIN 912 G x L wysokość mocowania H1 głębokość wkręcenia T M10x M10x M10x M12x M12x M12x M12x M12x M12x M16x M16x M16x M16x M16x M16x M20x M20x M20x M20x M20x M20x M24x M24x M24x Zalecenia dotyczące montażu i wymiary przy zastosowaniu śruby mocującej DIN 787 (z przedłużeniem podpory 6312S) B1 13 D x LS M10x39 wymiary DIN 787 zakres mocowania H1 M10x10x M10x39 M12x12x M10x39 M12x14x M12x49 M12x12x M12x49 M12x14x M12x49 M16x16x M12x49 M16x18x M12x94 M12x12x M12x94 M12x14x M12x94 M16x16x M12x94 M16x18x M16x55 M16x16x M16x55 M16x18x M16x55 M20x20x M16x55 M20x22x M16x90 M16x16x M16x90 M16x18x M16x90 M20x20x M16x90 M20x22x M20x69 M20x20x M20x69 M20x22x M20x69 M24x24x M20x69 M24x28x M20x109 M20x20x M20x109 M20x22x M20x109 M24x24x M20x109 M24x28x ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 35

36 Łapy dociskowe Nr 6310 Łapy dociskowe z pokrywą z tworzywa sztucznego ze stałym elementem dociskowym Łapę dociskową stosuje się do wszystkich zadań związanych z mocowaniem przy wykorzystaniu rowków T-kształtnych, wpustów i otworów gwintowanych. Kożyści: Zmniejszenie masy dzięki prostej konstrukcji. Zmienna i szybka możliwość przestawiania w odległości od części obrabianej. Inne podstawy mocujące nie są konieczne do uzyskania pożądanej wysokości mocowania. Podkładka jest na stałe połączona z łapą dociskową. Uwaga: B1 Rowek Śruba mocująca DIN 787 do śruby mocujacej metryczna do śruby mocujacej cale M10 3/ M12 M14 1/2 708 Do mocowania można stosować śruby mocujące DIN 787, śruby dwustronne DIN 6379 lub śruby z łbem walcowym DIN 912. Zaleca się użycie nakrętki i śruby zgodnej z DIN M16 M18 5/ M20 M22 3/ M22 M24 3/ M10x10x80 M10 3/ M12x12x100 M12 1/ M12x14x125 M12 1/ M16x16x160 M16 5/ M16x18x160 M16 5/ Tabela z wymiarami: L H1 A A1 B2 E1 E ,5 32, ,0 49, ,5 62, ,5 75, ,5 94, ,5 32, ,0 49, ,0 49, ,5 62, ,5 62, Akcesoria i Rekomendacje DIN 6379, strona 96 DIN 787, strona 92 DIN 6331, strona Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

37 Łapa dociskowa, lekkie Nr 6311 Łapa dociskowa, lekkie B1 Wpust DIN 508 Śruba mocująca DIN 787 do śruby mocujacej metryczna do śruby mocujacej cale , 22, 24, 28 - M20 M22 3/ , 28, 30, 36 - M , 42 - M30 1 1/ , 48 - M36 M42 1 1/ M20x20x160 M20 M22 3/ M20x20x200 M20 M M24x28x200 M M24x28x250 M24 1 1/ M30x36x315 M30 1 1/ M36x42x400 M36 M42 1 1/ Łapę dociskową stosuje się do wszystkich zadań związanych z mocowaniem przy wykorzystaniu rowków T-kształtnych, wpustów i otworów gwintowanych. Kożyści: Dzięki znacznemu zmniejszeniu masy i prostej konstrukcji łapa dociskowa może dodatkowo być stosowana do wszystkich innych zadań związanych z mocowaniem, również obrotowym. Zmienna i szybka możliwość przestawiania w odległości od części obrabianej. Inne podstawy mocujące nie są konieczne do uzyskania pożądanej wysokości mocowania. Podkładka jest na stałe połączona z łapą dociskową. Uwaga: Do mocowania można stosować śruby mocujące DIN 787, śruby dwustronne DIN 6379 lub śruby z łbem walcowym DIN 912. Zaleca się użycie nakrętki i śruby zgodnej z DIN Tabela z wymiarami: L H H1 A B2 B3 E1 E2 G G Akcesoria i Rekomendacje DIN 6379, strona 96 DIN 787, strona 92 DIN 6331, strona M M M M M20 M20x , M20 M20x M24 M24x M24 M24x M30 M30x M30 M30x180 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 37

38 Łapa dociskowa DIN 6314 Łapa dociskowa, zwykła Stal ulepszona cieplnie, lakierowana. B1 L do śruby mocujacej metryczna do śruby mocujacej cale A B2 B3 E1 E ,6 50 M6 1/ M8 5/ M10 3/ M12 M14 1/ M12 M14 1/ M16 M18 5/ M16 M18 5/ M20 M22 3/ M20 M22 3/ M M24 1 (35) M30 1 1/ M30 1 1/ (43) 400 M36 M42 1 1/ ( ) DIN uzupełniona. Akcesoria i Rekomendacje DIN 787, strona 92 DIN 508, strona 98 DIN 6331, strona Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

39 Łapa dociskowa Nr 6314Z Łapa dociskowa ząbkowana Stal ulepszona cieplnie, lakierowana. Przeznaczona tylko do podpórek ząbkowanych nr 6500E. Odmianę długą stosuje się wtedy, gdy na skutek dużego rozstawu rowków odległość do miejsca docisku jest znaczna lub gdy docisk ma być mocowany na urządzeniu na większej głębokości, np. na grawerkach. B1 L do śruby mocujacej metryczna do śruby mocujacej cale A B2 B3 E1 E ,6 50 M6 1/ ,6 80 M6 1/ M8 5/ M8 5/ M10 3/ M10 3/ M12 M14 1/ M12 M14 1/ M16 M18 5/ M16 M18 5/ M20 M22 3/ M Akcesoria i Rekomendacje Nr 6500E, strona 59 DIN 6379I, strona 96 DIN 508, strona 98 DIN 6315B Łapa dociskowa, widlasta, skośna Stal ulepszona cieplnie, lakierowana. B1 L do śruby mocujacej metryczna do śruby mocujacej cale A B2 B3 B ,6 60 M6 1/ M8 5/ M10 3/ M12 M14 1/ M12 M14 1/ M12 M14 1/ M16 M18 5/ M16 M18 5/ M16 M18 5/ M20 M22 3/ M20 M22 3/ M20 M22 3/ M20 M22 3/ M M M M M M M M30 1 1/ M30 1 1/ M30 1 1/ M30 1 1/ M30 1 1/ M36 1 1/ M36 1 1/ (43) 600 M36 M42 1 1/ ( ) DIN uzupełniona. Akcesoria i Rekomendacje DIN 787, strona 92 DIN 508, strona 98 DIN 6331, strona 102 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 39

40 Łapa dociskowa Nr 6315GN Łapa dociskowa widlasta z noskiem Stal ulepszona cieplnie, lakierowana. B1 L1 do śruby mocujacej metryczna do śruby mocujacej cale A B2 B3 L2 L M8 5/ M10 3/ M12 M14 1/ M12 M14 1/ M16 M18 5/ M16 M18 5/ M20 M22 3/ M20 M22 3/ M M M30 1 1/ M30 1 1/ Akcesoria i Rekomendacje DIN 787, strona 92 DIN 508, strona 98 DIN 6331, strona 102 Nr 6315GNG Docisk z noskiem, zamknięty nastawny bezstopniowo, ulepszony cieplnie i lakierowany, z zamkniętą szczeliną do zastosowania w przypadku obracających się elementów obrabianych B1 L do śruby mocujacej metryczna do śruby mocujacej cale A B2 B3 E1 E2 L M20 M22 3/ M20 M22 3/ M20 M22 3/ M20 M22 3/ M M M M M30 1 1/ M30 1 1/ M30 1 1/ M36 1 1/ M36 1 1/ M36 1 1/ Akcesoria i Rekomendacje DIN 787, strona 92 DIN 508, strona 98 DIN 6331, strona Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

41 Łapa dociskowa DIN 6315C Łapa dociskowa, widlasta, z okrągłą końcówką mocującą Stal ulepszona cieplnie, lakierowana. B1 L1 do śruby mocujacej metryczna do śruby mocujacej cale A B2 D L2 L M8 5/ M10 3/ M12 M14 1/ M12 M14 1/ M16 M18 5/ M16 M18 5/ M20 M22 3/ M20 M22 3/ M M M30 1 1/ M30 1 1/ Akcesoria i Rekomendacje DIN 787, strona 92 DIN 508, strona 98 DIN 6331, strona 102 DIN 6316 Łapa dociskowa odsadzona Stal ulepszona cieplnie, lakierowana. B1 L do śruby mocujacej metryczna do śruby mocujacej cale A B2 B3 C E1 E2 H ,6 60 M6 1/ , M8 5/ , M10 3/ , M12 M14 1/ , (18) 125 M16 M18 5/ , M16 M18 5/ , (22) 160 M20 M22 3/ , M20 M22 3/ , (26) 200 M , M , (33) 250 M30 1 1/ , M30 1 1/ , (43) 400 M36 M42 1 7/16 1 1/ , ( ) DIN uzupełniona. Akcesoria i Rekomendacje DIN 787, strona 92 DIN 508, strona 98 DIN 6331, strona 102 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 41

42 Łapa dociskowa Nr 6317 Łapa dociskowa dwustronnie odsadzona Stal ulepszona cieplnie, lakierowana. B1 L do śruby mocującej A B2 B3 C E H M12-M M20-M Do niniejszych łap dociskowych należy stosować duże podkładki DIN 6340 lub DIN 6319G. Akcesoria i Rekomendacje DIN 787, strona 92 DIN 508, strona 98 DIN 6331, strona Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

43 Łapa dociskowa Nr 6325 Łapa dociskowa do imadeł maszynowych, śrubowych Stal ulepszona cieplnie, oksydowana, pakowane parami. B1 L do śruby mocujacej metryczna do śruby mocujacej cale dla szerokości szczęki A A1xA2 H ,5 78 M12, 14, 16 1/2, 5/ ,5 10x5, ,5 78 M12, 14, 16 1/2, 5/8 125/160 27,5 10x6, Akcesoria i Rekomendacje DIN 787, strona 92 DIN 6379I, strona 96 DIN 508, strona 98 Nr 6325G Łapa dociskowa do imadeł maszynowych, śrubowych wersja kuta, pakowane parami. B1 L do śruby mocujacej metryczna do śruby mocujacej cale dla szerokości szczęki A A1xA2 H ,5 78 M12, 14, 16 1/2, 5/ ,5 10x5, ,5 78 M12, 14, 16 1/2, 5/8 125/160 27,5 10x6, Akcesoria i Rekomendacje DIN 787, strona 92 DIN 6379I, strona 96 DIN 508, strona 98 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 43

44 Łapa dociskowa Nr 6314V Łapa dociskowa nastawna, skośna, z regulowaną śrubą podporową Stal ulepszona cieplnie, lakierowana. Rowek H* podobne do DIN6314 B1xL śruby mocującej D x LS A B2 E1 E x80 - M10x x100 - M12x x100 - M12x x125 - M16x x125 - M16x x160 - M20x x160 - M20x x200 - M24x x200 - M24x x250 - M24x x250 - M24x x315 - M30x x400 - M30x x80 M10x10x80 M10x x100 M12x12x100 M12x x100 M12x12x160 M12x x100 M12x14x100 M12x x100 M12x14x160 M12x x125 M16x16x125 M16x x125 M16x16x160 M16x x125 M16x18x125 M16x x125 M16x18x160 M16x x160 M20x20x160 M20x x160 M20x20x200 M20x x160 M20x22x160 M20x x160 M20x22x200 M20x x250 M24x28x200 M24x x250 M24x28x250 M24x x315 M30x36x315 M30x x400 M36x42x400 M30x * Zależy od głebokości rowków teowych (wg DIN 650) i pozycji nakretki. Łapy dociskowe bez śruby teowej dla wielkości 12 i 14, 16 i 18 jak również 20 i 22 są jednakowe. Nr 6316V Łapa dociskowa nastawna, odgięta z regulowaną śrubą podporową Stal ulepszona cieplnie, lakierowana. Rowek H* podobne do DIN 6316 B1 x L śruby mocującej D x LS A B2 E1 E x100 - M10x , x125 - M12x , x160 - M16x , x200 - M20x , x200 - M24x , x100 M10x10x80 M10x , x125 M12x12x100 M12x , x125 M12x14x100 M12x , x160 M16x16x125 M16x , x160 M16x18x125 M16x , x200 M20x20x160 M20x , x200 M20x22x160 M20x , * Zależy od głębokości rowków teowych (wg DIN 650) i pozycji nakretki. Łapy dociskowe bez śruby teowej dla wielkości 12 i 14, 16 i 18 jak również 20 i 22 są jednakowe. 44 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

45 Łapa dociskowa Nr 6314AV Łapa dociskowa nastawna, odsadzona z regulowaną śrubą podporową Stal ulepszona cieplnie, lakierowana. Rowek H* podobne do DIN6314 B1xL śruby mocującej D x LS A A1xA2 B2 E1 E x100 - M12x x10, x125 - M16x x12, x160 - M20x x15, x100 M12x12x100 M12x x10, x100 M12x14x100 M12x x10, x125 M16x16x125 M16x x12, x125 M16x18x125 M16x x12, x160 M20x20x160 M20x x15, x160 M20x22x160 M20x x15, * Zależy od głębokości rowków teowych (wg DIN 650) i pozycji nakretki. Najniższa wysokość docisku osiaga sie poprzez odwrócenie lapy dociskowej. Łapy dociskowe bez śruby teowej dla wielkości 12 i 14, 16 i 18 jak również 20 i 22 są jednakowe. Nr 6315V Łapa dociskowa nastawna, odsadzona z regulowaną śrubą podporową Stal ulepszona cieplnie, lakierowana. Rowek H* podobne do DIN 6315B B1 x L śruby mocującej D x LS A B2 E x100 - M10x x125 - M12x x160 - M16x x200 - M20x x100 M10x10x 80 M10x x125 M12x12x100 M12x x125 M12x14x100 M12x x160 M16x16x125 M16x x160 M16x18x125 M16x x200 M20x20x160 M20x x200 M20x22x160 m20x * Zależy od głębokości rowków teowych (wg DIN 650) i pozycji nakretki. Najniższa wysokość docisku osiaga sie poprzez odwrócenie lapy dociskowej. Łapy dociskowe bez śruby teowej dla wielkości 12 i 14, 16 i 18 jak również 20 i 22 są jednakowe. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 45

46 Łapa dociskowa Nr 6313K Łapa dociskowa, korytkowa, krótka regulowana bezstopniowo, ulepszona, ocynkowana i pasywowane na niebiesko. Uwaga: B1 Rowek śruby mocującej B2 x L D E1 E2 H1 H2 K x x x x x M12x12x100 38x M12x14x100 38x M16x16x160 56x M16x18x160 56x M20x20x200 66x Odpowiednie elementy mocujące: śruby napinające DIN 787, Podkładki DIN 6340 i nakrętki sześciokątne DIN 6330B. Nr 6313L Łapa dociskowa, korytkowa, długa, odgięta (bez śruby zaciskowej) regulowana bezstopniowo, ulepszona, ocynkowana i pasywowane na niebiesko. Uwaga: B1 Rowek do śruby mocującej B2 x L B3 E H1 H2 H3 K M20 66x M24 76x M30 90x Odpowiednie elementy mocujące: śruby napinające DIN 787, Podkładki DIN 6340 i nakrętki sześciokątne DIN 6330B. Akcesoria i Rekomendacje DIN 787, strona 92 DIN 6379I, strona 96 DIN 508, strona Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

47 Łapa dociskowa Nr 6321 Łapa dociskowa nastawna z bezstopniową regulacją wysokości Odkuwka, stal ulepszona cieplnie, cynkowana. Wielostopniowa łapa dociskowa szybko mostkuje różne wysokości mocowania bez dodatkowych podkładek i wymaga niewiele miejsca na stole maszynowym. Opracowano ją do największych obciążeń, w szczególności nadaje się do mocowania narzędzi skrawających i tłoczących. Uwaga: Rowek B1 B2 x L D E1 E2 H śruby mocującej x x x M12x12x x M12x14x x M16x16x x M16x18x x M20x20x x M20x22x Śrubami teowymi DIN 787 o długości 160 mm można przy łapach dociskowych o rozmiarach 12 oraz 14 osiągnąć maksymalną wysokość mocowania 75 mm. Akcesoria i Rekomendacje Nr 6312V, strona 32 Nr 6312V, strona 32 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 47

48 Łapa dociskowa Nr 6314S Śruba podporowa ulepszana, klasa wytrzymałości 8.8. Odpowiedni dla wszystkich przestawnych łap dociskowych. D x LS D1 K M10x M12x M12x M16x M16x M20x M20x M24x M24x M30x Nr 6621 Dźwignia mocująca Stal oksydowana. Odpowiednia dla przestawnych żelaznych elementów mocujących nr 6313K, 6314V, 6315V, 6316V i G D H L M M Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

49 Łapa dociskowa Nr 7000 Łapa dociskowa z podpórką schodkową, śrubową Odlew specjalny, śruba i tuleja gwintowana 8.8. Wielkość Rowek B C H L S , , , , , , , , , , , , , , , , , , , , , , Łapa dociskowa AMF (jednostka mocująca) jest szybko gotowa do pracy. Dokładniejsze ustawienie poziomu schodków zapadkowych umożliwia szybkie dopasowanie do każdej wysokości obrabianego przedmiotu aż do ok. 320 mm. Dzięki kompaktowej konstrukcji łapa dociskowa wymaga niewiele miejsca na stole maszynowym. Akcesoria i Rekomendacje Nr 6312V, strona 32 Nr 6312V, strona 32 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 49

50 Łapa dociskowa Nr 6314AT Jednostka mocująca do mocowania poza stołem narzędziowym Hartowana stal. Z regulacją bezstopniową. Zastosowanie do zamocowania poza stołem narzędziowym. Do zastosowania przy mocowaniu wiekszych sztuk obrabianych lub większych narzędzi, które nie pozostawiają miejsca dla elementów mocujących na stole narzędziowym lub maszynowym. Uwaga: Sila dociskajaca [kn] Moment obrotowy [Nm] Rowek G H M M M Wymiary montażowe żelaznego elementu mocującego patrz nr 7110GX-**-1. Nie nadaje się do użytku przy wciskaniu! Tabela z wymiarami: A L K1 K2 SW1 SW Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

51 Łapa dociskowa Nr 7110GX-**-1 Łapa dociskowa prosta ulepszona cieplnie. Wielkość A x B E F G I K N x ,5 M12 21,5 11, x ,0 M16 28,0 15, x ,0 M20 38,0 21, Nr 7110GLX-**-1 Łapa dociskowa prosta (długa) z dokręcaną okrągłą nasadką, ulepszona cieplnie. Wielkość A x B E F G I K L M N x35, ,5 M x45, ,0 M x60, ,0 M Nr 7110DX-**xM** Śruba dociskowa zaokrąglona, klasa wytrzymałości Wielkość G x L H SW xM12 M12x xM16 M16x Nr 7110DMX-**xM** Śruba dociskowa zaokrąglona, miedź, nakrętka ze stali. Wielkość G x L H SW xM12 M12x xM16 M16x ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 51

52 Śruba dociskowa Nr 7110DHX-**xM** Śruba dociskowa z główką, żłobkowana, ustawna. Wielkość G x L H ØK SW1 SW xM8 M8x25 11,6 5, xM12 M12x35 15,7 8, xM16 M16x40 20,7 10, xM20 M20x50 27,3 20, Nr 7110DIX-**xM** Śruba dociskowa z główką, regulowana, gładka. Wielkość G x L H ØK SW1 SW xM8 M8x25 11,6 5, xM12 M12x35 15,7 8, xM16 M16x40 20,7 10, xM20 M20x50 27,3 20, Nr 7110DKX-**xM** Śruba dociskowa z główką. Wielkość G x L H ØI ØK SW xM8 M8x , xM12 M12x , xM16 M16x , xM20 M20x , Nr 7110DFX-**xM** Śruba dociskowa z główką, żłobkowana. Wielkość G x L H ØI ØK SW xM8 M8x , xM12 M12x , xM16 M16x , xM20 M20x , Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

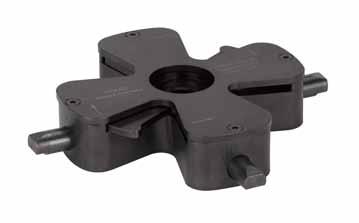

53 Tarcza mocująca Koniczynka Nr 6317US Tarcza mocująca Koniczynka NOWOŚĆ! Koniczynka jest mocowana za pomocą kołków mocujących centrycznie do dołu przez środkowy otwór uniwersalnej tarczy mocującej (w zależności od stołu maszynowego z DIN 787 lub DIN 6379). Koniczynka bardzo dobrze nadaje się również do mocowania obracających się części obrabianych. Dzięki uruchomieniu krzywki (obsługa ręczna) kołki mocujące znajdują sie w odpowiednim położeniu (por. w tabeli od D min. do D maks.). Kożyści: - Możliwość dopasowania do różnych średnic, dostępne 5 rozmiarów. - Kompaktowa konstrukcja umożliwia wysokie siły mocujące. - Koniczynka umożliwia wyśrodkowanie przedmiotu obrabianego. Uwaga: Wielkość Siła mocowania F maks. [kn] Moment dokręcenia Md maks. µ=0,14 - Należy przestrzegać momentów obrotowych przy nasmarowanym gwincie śruby mocującej. - W celu lepszego i szybszego manewrowania w procesie mocowania zalecamy zastosowanie sprężynującej łapy dociskowej nr Rozmiary M22/M24 można do ustawiania i transportu zaopatrzyć śrubami oczkowymi. - Podane wartości siły mocującej i momentu dociągania zależą od średnicy mocowania D min./d maks. Na przykład rozmiar M12: D maks. = 165 mm F maks. = 20 KN Md maks. = 40 Nm D min. = 145 mm F maks. = 35 KN Md maks. = 60 Nm [Nm] M12 20 / / M14 25 / / M18 40 / / M22 50 / / M24 45 / / Tabela z wymiarami: Wielkość ØD ØD min. ØD maks. G H H M M , M M , M M , M M , M M ,0 Mocowanie koniczynką 6317US 6315B Obrabiany przedmiot 6342 Stół maszynowy Konwencjonalny sposób mocowania DIN 580 M6 6317US 6342 Obrabiany przedmiot Stół maszynowy Maszyny Obrabiany przedmiot 6317US 6317US Obrabiany przedmiot Stół maszynowy ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 53

54 System mocowania blokowego rozwiązanie dla najcięższych zadań mocowania, proste w użyciu Do szybkiego i bezpiecznego mocowania przedmiotów obrabianych o różnych wysokościach systemy mocowania blokowego są w idealny sposób stosowane na frezarkach, maszynach CNC, centrach obróbczych i w systemach z oprzyrządowaniem, gdyż > proste podczas ustawiania > szybkie podczas wymiany przedmiotów obrabianych > pewne podczas mocowania > korzystne cenowo podczas demontażu Dalsze zalety: > Bezstopniowe dopasowanie do właściwych wysokości przedmiotu obrabianego dzięki wsuwanym elementom pośrednim. > Bezpieczne, nieprzesuwne położenie w przypadku poziomego lub pionowego użycia. > Szybkie mocowanie i luzowanie przedmiotu obrabianego za pomocą tylko jednej śruby. Nr 7200BB Zestaw bazowy systemu mocowania blokowego W komplecie: - 2 jednostki mocujące rozmiar 16-2 elementy pośrednie o wysokości 16 mm - 4 elementy pośrednie o wysokości 50 mm - po 2 zestawy mocujące na rowek 18, 20, 22-1 klucz adapterowy SW Ustaw element stopy na stole maszyny przy przedmiocie obrabianym. Ustaw element pośredni za pomocą cięgieł na elemencie podstawy. 2. Przesuń element pośredni w dół. 3. Odchyl element pośredni aż do zatrzaśnięcia. Powtórz proces do uzyskania wymaganej wysokości napinania. Na koniec nałóż element głowicy. 4. Obróć wieżę do napinania w wymaganą pozycję napinania i ustal ją przy elemencie podstawy. Dociągnij śrubę mocującą, służącą do napinania. Kożyści: - Mały ciężar, zaleta przy montażu i obsłudze. - Dzięki konturom elementów podstawowych i otwartej konstrukcji praktycznie nie powstają krawędzie powodujące zakłócenia. - Bardzo mały nakład pracy związanej z konserwacją, ponieważ wszystkie elementy są łatwo dostępne. - Bardzo poręczne, nawet w rękawicach, w oleju i zanieczyszczone łatwe do chwycenia. - Łatwość łączenia ze sobą elementów w każdym położeniu. - Dzięki małej różnorodności elementów i konsekwentnej budowie modułowej system mocowania bloku AMF 7200 jest korzystniejszy od porównywalnych systemów. - System jest bardzo bezpieczny. Dzięki stabilnym połączeniom i minimalnemu rozciągnięciu cięgieł moment obrotowy jest niemal całkowicie przenoszony na obrabiany przedmiot. Gwarantuje to duże siły mocowania. Uwaga: Wielkość Rowek Wymiary kufra DxSxW , 20, x 400 x ,5 - Dzięki wymianie wpustów przesuwnych system jest przystosowany do różnych rowków o przekroju T. - Cięgło z hartowanej stali ulepszonej - Korpus z aluminium - Wszystkie elementy są wymienne. - Późniejsze zwiększenie wysokości możliwe dzięki dokupieniu standardowych elementów pośrednich. [Kg] Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

55 System mocowania blokowego Nr 7200BR Jednostka mocująca Obejmuje element podstawy i głowicy. Wielkość Rowek A x B x C [mm] H F* * osiągalna siła mocowania przy najmniejszym wysięgu łapy dociskowej z nakrętką, smarowanie pastą nr [kn] Moment obrotowy [Nm] x48x x48x x48x x48x x48x x48x Tabela z wymiarami: Akcesoria i Rekomendacje Nr 7200B, strona 56 Wielkość A1 B1 E G G1 H1 H2 I K L N SW ,5 212 M16 M , ,5 212 M16 M , ,5 212 M16 M , ,0 216 M20 M , ,0 216 M20 M , ,0 216 M20 M , Nr 7200Z Element pośredni Wielkość B C D H I L Akcesoria i Rekomendacje Nr 7200B, strona 56 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 55

56 Klucz adapterowy Nr 7200B Klucz adapterowy SW B1 B2 B3 L T Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

57 NAJWAŻNIJSZE W TEMACIE PODPÓR DO MOCOWANIA > Materiał: Stal wysokiej jakości ulepszona cieplnie bądź w wersji odlewanej. > Obróbka: Wszystkie typy podpórek posiadają obrobione powierzchnie przestojowe i powierzchnie rozkładu. Elementy zazębione zostały precyzyjnie wyfrezowane lub przeciągnięte. W ten sposób zagwarantowano równe rozłożenie obrabianego przedmiotu oraz bezpieczne przenoszenie sił. > Wykonani: Zgodnie z normami DIN. > Powierzchnia: Wszystkie podpórki są lakierowane w sposób gwarantujący odporność na ścieranie. Na kolejnych s tronach znaleźć można odpowiednie podpory do mocowania w zależności od zastosowania, precyzyjnie stopniowane lub regulowane bezstopniowo. Dzięki wszystkim podporom do mocowania osiągalne są wysokości ustawienia od 12,5 do 340 mm. Dla wysokości mocowania powyżej 340 mm zalecamy stosowanie naszych podpór śrubowych na stronach 71 do 76. > Klasyczne mocowanie przedmiotu obrabianego do nawiercania i kołkowania przyrządu obróbkowego. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 57

58 Podpórka schodkowa DIN 6318 Podpórka schodkowa Wysokość schodków 7,5 mm. Żeliwo maszynowe, lakierowane. Podstawa i powierzchnie schodków lakierowane. Wielkość H min. H maks. A B1 B , , , , , , , , , , , , , , Nr 6318B Podpórka schodkowa szeroka Wysokość schodków 7,5 mm. Żeliwo maszynowe, lakierowana. Podstawa i powierzchnie schodków frezowane. Wielkość H min. H maks. A B1 B , , , , , , Wielkość Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

59 Podpórki uniwersalne, ząbkowane Nr 6500E Podpórki uniwersalne, ząbkowane Wysokość schodków: w pionie 4,65 mm, w poziomie 2,3 mm. Stal ulepszona cieplnie, lakierowana. Wielkość H min. H maks. A B C , , , Uniwersalne podkładki dociskowe można łączyć parami ze wszystkimi rodzajami docisków, a pojedynczo z dociskami zębatymi nr 6314Z. Akcesoria i Rekomendacje Nr 6314Z, strona 39 Nr 6501, strona 60 Nr 6500H Podpórki uniwersalne ząbkowane, komplet W solidnej drewnianej skrzynce z wieczkiem. Stal ulepszona cieplnie, lakierowana. Zawartość H min. H maks. Skrzynia dł. x szer. x wys x6500E-1, 8x6500E-2, 4x6500E x155x40 8,4 [Kg] ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 59

60 Podpórka schodkowa Nr 6501 Podpórka schodkowa Szerokość podparcia 60 mm ze sprężyną spinającą. Wysokość schodków: w pionie 4,65 mm, w poziomie 2,3 mm. Stal ulepszona cieplnie, lakierowana. Uwaga: Wielkość H min. H maks. B Aby ułatwić obsługę, obie części tej podkładki mocującej AMF połączono jedną sprężyną. Nr 6501M Podkładka mocująca z magnesem Szerokość powierzchni podparcia 60 mm, ze sprężyną łączącą. Wysokość schodków: w pionie 4,65 mm, w poziomie 2,3 mm. Stal ulepszona, oksydowana. Uwaga: Wielkość H min. H maks. B Aby ułatwić obsługę, obie części tej podkładki mocującej AMF połączono jedną sprężyną. Siła mocująca 4 magnesów = 380 N Siła mocująca 2 magnesów = 280 N 60 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

61 Podpórka schodkowa Nr 6510 Podpórka ząbkowana skręcana. Wysokość ząbków: 5,2 mm. Żeliwo ciągliwe, lakierowane. Podstawa frezowana. Wielkość H min. H maks. A B Sila dociskajaca [kn] DIN 6326 Podpórka ząbkowana do bezstopniowego ustawiania wysokości, kombinacja z uzębieniem skośnym, śrubowym. Stal ulepszana, lakierowana. Kombinacja H min. H maks. składa się z części dolnej składa się z części górnej AK A K AG A G BK B K BG B G CK C K CG C G AKG A KG BKG B KG CKG C KG 4500 DIN 6326 Podpórka ząbkowana do bezstopniowego ustawiania wysokości, pojedyncze części z uzębieniem skośnym, śrubowym. Stal ulepszana, lakierowana. Pojedyncze części A1 B1 C A B C K G ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 61

62 Podpórka schodkowa Nr 6475 Podpórki płaskie do bezstopniowego ustawiania wysokości poprzecznie ząbkowane. Stal ulepszona cieplnie, lakierowana. Wielkość H min. H maks. A B , , Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

63 NAJWAŻNIEJSZE SPRAWY W TEMACIE ELEMENTÓW DO USTAWIANIA I PODPIERANIA Rozwijane przez AMF i od wieków sprawdzone podpórki śrubowe i podkładki traserskie oferują duży zakres zastosowań. Dzięki solidnej konstrukcji podpórki działają bezpiecznie i dokładnie, z bezstopniową możliwością przestawiania także w przypadku większych obciążeń. Możliwości zastosowania i łączenia: > Bezpieczne i przyczepne podpórki do docisków od 38 do 1250 mm wysokości mocowania. > Dokładne i bezpieczne podparcie i ustawienie wszelkiego rodzaju obrabianych elementów w różnych płaszczyznach i wysokościach. > Aluminiowe podpórki śrubowe dla wrażliwych stołów maszynowych, płyt do prostowania oraz pomiarowych. > Magnetyczne podpórki śrubowe do poziomego i pionowego podparcia i ustawienia. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 63

64 Podpórka śrubowa dokładnej regulacji Nr 6415 Podpórka śrubowa dokładnej regulacji z kołkiem walcowym DIN 6325 (12x50 i 12x80). Otwór centrujący Ø12 mm. Stal ulepszona cieplnie, oksydowana. Trzpień obrotowy z gwintem metrycznym drobnozwojny M30 x 1,5 i ogranicznikiem końcowym. Wkładka ślizgowa pod obciążeniem obraca się w trzpieniu obrotowym. Dźwigniki korekcyjne wysokości można stosować również bez kołka walcowego lub z nadstawkami nr 6440 i Możliwa jest kombinacja płyty centrującej nr 6442 ze wszystkimi dźwignikami śrubowymi AMF. Zaletą jest możliwość precyzyjnego ustawienia aż do wysokości rozkładu 1370 mm. Wciśnięte gniazdo łożyska ślizgowego utrudnia współobrót i przesunięcie obrabianego elementu, rozłożonego na wkładzie poślizgowym. Uwaga: Wielkość H min. H maks. D1 D2 z kolkiem walcowym nr 12x50 H1min.-H1maks z kolkiem walcowym nr 12x80 H1min.-H1maks F maks. Odpowiednie nadstawki do dźwignika korekcyjnego wysokości nr 6415: nr 6440, 6441 i Odpowiednia część dolna: nr [kn] Akcesoria i Rekomendacje Nr 6440, strona 73 Nr 6441, strona 73 Nr 6442, strona 73 Nr 6416 Podpórka śrubowa dokładnej regulacji z podstawą magnetyczną z kołkiem walcowym DIN 6325 (12x50 i 12x80). Otwór centrujący Ø12 mm. Stal ulepszona cieplnie, oksydowana. Trzpień obrotowy z gwintem metrycznym drobnozwojny M30 x 1,5 i ogranicznikiem końcowym. Wkładka ślizgowa pod obciążeniem obraca się w trzpieniu obrotowym. Dźwigniki korekcyjne wysokości można stosować również bez kołka walcowego lub z nadstawkami nr 6440 i Możliwa jest kombinacja płyty centrującej nr 6442 ze wszystkimi dźwignikami śrubowymi AMF. Zaletą jest możliwość precyzyjnego ustawienia aż do wysokości rozkładu 1370 mm. Wciśnięte gniazdo łożyska ślizgowego utrudnia współobrót i przesunięcie obrabianego elementu, rozłożonego na wkładzie poślizgowym. Uwaga: Wielkość H min. H maks. D1 z kolkiem walcowym nr 12x50 H1min.-H1maks z kolkiem F maks. walcowym nr 12x80 H1min.-H1maks [kn] Odpowiednie nadstawki do dźwignika korekcyjnego wysokości nr 6416: nr 6440, 6441 i Akcesoria i Rekomendacje Nr 6315GN, strona 40 Nr 6315GNG, strona Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

65 Podpórka śrubowa Nr 6420 Podpórka śrubowa z obrotową główką Stal ulepszona cieplnie, oksydowana. Końcówka kulista hartowana. Ten element z punktowym rozłożeniem nadaje się w szczególności do podparcia i ustawienia powierzchni o nieregularnych kształtach, takich jak odlewane i kute elementy obróbki. Dokładność ustawienia wynosi ok. 0,1 mm. Kożyści: Wielkość H min. H maks. F maks Obracane łożyskowane kule minimalizują tarcie podkładu i zmniejszają siłę potrzebną do obsługi. - Dzięki punktowemu rozłożeniu, siły obrotowe spowodowane ruchem trzpienia nie są przenoszone na obrabiany element. Pozycja obrabianego elementu pozostaje zachowana. - Prosta i solidna budowa gwarantuje dużą żywotność. [kn] Akcesoria i Rekomendacje Nr 6400, strona 65 Nr 6415, strona 64 Nr 6400 Podpórka śrubowa z płaską powierzchnią przylegania Otwór centrujący Ø12 mm. Trzpień obrotowy z samohamowanym gwintem trapezowym i ogranicznikiem końcowym. Stal ulepszona cieplnie, lakierowana. Uwaga: Wielkość H min. H maks. TR D1 D2 F maks. Rozmiar 50 skonstruowano dla docisków o szerokości szczeliny aż do ok. 14 mm. Rozmiary są odpowiednie do docisków o szerokości szczeliny od ok mm. Podpórka śrubowa nr 6430 stanowią tutaj rozsądne uzupełnienie dla dużych wysokości mocowania. Rozmiary są odpowiednie do docisków o szerokości szczeliny od ok mm. Podpórka śrubowa nr 6435S stanowią uzupełnienie dla dużych wysokości mocowania. Przy stosowaniu docisków DIN 6315 B, 6315 C i 6315 GN przy szerokości szczeliny od 26 mm ze względów bezpieczeństwa zalecamy nadstawkę ustawiającą nr Rozmiary przewidziano do większych elementów. Odpowiednie nadstawki do rozmiarów podpórki śrubowej : to nr 6440, 6441, 6442, 6443 i Odpowiedni spód dla rozmiarów : nr [kn] x x x x x x x x x Akcesoria i Rekomendacje Nr 6440, strona 73 Nr 6441, strona 73 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 65

66 Podpórka śrubowa z płaską powierzchnią Nr 6400M Podpórka śrubowa z płaską powierzchnią przylegania i podstawą magnetyczną Otwór centrujący Ø12 mm. Trzpień: Gwint trapezowy, samoblokujący się z zabezpieczeniem zakończenia. Stal ulepszana, lakierowana. Uwaga: Wielkość H min. H maks. TR D1 D2 D3 F maks. Podpórki AMF ze stopką magnetyczną skonstruowano do zastosowania w pionie i w poziomie. Za pomocą stałego magnesu można uzyskać stałe, dokładne ustawienie pozycji obrabianego elementu w ułożeniu pionowym. Podpórki śrubowe są odpowiednie dla żelaznych elementów mocujących o szerokości szczeliny ok mm. Przy użyciu elementów mocujących DIN 6415B, 6315C i 6315GN przy szerokości szczeliny od 26 mm ze względów bezpieczeństwa zalecamy nadstawkę ustawiającą nr Odpowiednie wkładki dla imadła nr 6400M: 6440, 6441, 6443 i Odpowiednia część dolna spód przy zdemontowanej podstawie magnetycznej: nr [kn] x x x Akcesoria i Rekomendacje Nr 6440, strona 73 Nr 6443, strona 74 Nr 6400G Podpórka śrubowa z płaską powierzchnią przylegania i gwintem gwint do mocowania. Otwór centrujący M12. Trzpień obrotowy z samohamowanym gwintem trapezowym i ogranicznikiem końcowym. Stal ulepszona cieplnie, lakierowana. nadaje się zwłaszcza do zastosowania na tokarkach karuzelowych, aby uzyskać optymalne wysokości mocowania i przyjmować siły odśrodkowe. Kożyści: Wielkość H min. H maks. TR D1 D2 F maks. podpora śrubowa może być dokręcona do ciężkiej podpory śrubowej nr 6435SG i w ten sposób można zapewnić optymalne zabezpieczenie przed występowaniem sił odśrodkowych. W górnej części podpory śrubowej można zastosować nasadkę ustalającą nr 6443G lub śrubę do zablokowania docisku. [kn] x x x Akcesoria i Rekomendacje Nr 6440, strona 73 Nr 6444, strona 74 Nr 6443, strona Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

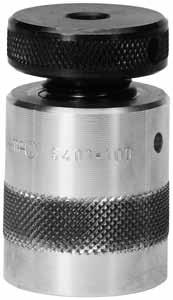

67 Podpórka śrubowa z aluminiową podstawą Nr 6401 Podpórka śrubowa z aluminiową podstawą Otwór centrujący Ø12 mm. Trzpień obrotowy wykonany ze stali ulepszonej cieplnie, z samohamowanym gwintem trapezowym i ogranicznikiem końcowym. Podstawa wykonana z aluminium o wytrzymałości na rozciąganie 400 N/mm2. Uwaga: Wielkość H min. H maks. TR D1 D2 F maks. Należy chronić stoły przed maszynami precyzyjnymi (stalowe drzazgi nie wnikają do stołu maszynowego, ale do aluminiowego spodu). Korzystne dla wszystkich stołów maszynowych narzędzi do obróbki oraz płyt sterujących i pomiarowych o precyzyjnie obrabianych powierzchniach. Większe wysokości mocowania można osiągnąć, nasadzając płytę centrującą nr 6442 oraz dźwignik śrubowy nr 6400 (rozm. 52, 70 lub 100). Odpowiednie nadstawki do aluminiowego dźwignika śrubowego nr 6401: nr 6440, 6441, 6442, 6443/14 i Odpowiednia część dolna: nr Dźwignika śrubowego nie należy przestawiać pod obciążeniem! [kn] x x x Akcesoria i Rekomendacje Nr 6442, strona 73 Nr 6440, strona 73 Nr 6405 Magnetyczna podpórka śrubowa Otwór centrujący Ø12 mm. Trzpień obrotowy wykonany ze stali ulepszonej cieplnie, oksydowany z samohamowanym gwintem trapezowym i ogranicznikiem końcowym. Podstawa wykonana z aluminium o wytrzymałości na rozciąganie 400 N/mm2. Uwaga: Wielkość H min. H maks. TR D1 D2 F maks. Podpórki AMF ze stopką magnetyczną skonstruowano do zastosowania w pionie i w poziomie. Za pomocą stałego magnesu można uzyskać stałe, dokładne ustawienie pozycji obrabianego elementu w ułożeniu pionowym. Większe wysokości mocowania można osiągnąć, nasadzając płytę centrującą nr 6442 oraz podpórka śrubowa nr 6400 i 6401 (rozm. 52, 70 lub 100). Odpowiednie nadstawki na magnetyczny podpórka śrubowa nr 6405: nr 6440, 6441, 6442, 6443/14 oraz nr Dźwignika śrubowego nie należy przestawiać pod obciążeniem! [kn] x x x ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 67

68 Podpórka śrubowa aluminiowa Nr 6406 Podpórka śrubowa aluminiowa z osłona przed wiórami Gwint podpórki osłonięty przed wiórami. Otwór centrujący Ø12 mm. Trzpień obrotowy wykonany ze stali ulepszonej cieplnie, oksydowany z samohamowanym gwintem trapezowym i ogranicznikiem końcowym. Podpórka śrubowa składa się z: - podpórki - podstawy aluminiowej lub magnetycznej. * gwarantowana wysokość łączna maks. do 350 mm (powyżej tej granicy jest ryzyko wygięcia). Uwaga: Wielkość H min. H maks. TR D1 D2 D3 F maks x * x * 720 Odpowiednie nadstawki do aluminiowej podpórki śrubowej nr 6406: nr 6440, 6441 i Dźwignika śrubowego nie należy przestawiać pod obciążeniem! [kn] Akcesoria i Rekomendacje Nr 6406, strona 69 Nr 6440, strona 73 Nr 6441, strona 73 Nr 6406 Pierścienie aluminiowe do przedłużania wysokości do przedłużania wysokości. Wielkość H D , , , Nr 6406M Podstawa magnetyczna dla podpórek śrubowych. H D Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

69 Podpórka śrubowa aluminiowa Nr 6406 Podpórka śrubowa aluminiowa z osłona przed wiórami Gwint podpórki osłonięty przed wiórami. Otwór centrujący Ø12 mm. Trzpień obrotowy wykonany ze stali ulepszonej cieplnie, oksydowany z samohamowanym gwintem trapezowym i ogranicznikiem końcowym. Podpórka śrubowa składa się z: - podpórki - pierścienia 12,5 mm - pierścienia 12,5 mm - podstawy aluminiowej i magnetycznej. Uwaga: H min. H maks. TR D1 D2 D3 F maks. Odpowiednie nadstawki do aluminiowej podpórki śrubowej nr 6406: nr 6440, 6441 i Dźwignika śrubowego nie należy przestawiać pod obciążeniem! [kn] x Akcesoria i Rekomendacje Nr 6440, strona 73 Nr 6441, strona 73 Nr 6445, strona 74 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 69

70 Precyzyjny klin kierujący Nr 6460 Podpórka klinowa Herkules Otwór centrujący Ø12 mm. Żeliwo sferoidalne i stal ulepszona cieplnie, powierzchnia oksydowana. Powierzchnie klinów dokładnie obrobione. W kompletnie z wkładką kulistą nr Wielkość H min. H maks. B1 B2 L SW H/U* *H/U= zmiana wysokości na jeden obrót. [mm] F maks. [kn] , , , Ręcznie można łatwo przestawiać klin kierujący jeszcze przy obciążeniu do 1/3 F. Dokładnie obrobione powierzchnie klina umożliwiają precyzyjną regulację z dokładnością większą niż 1/10 mm. Podwójne działanie klina daje w efekcie duży skok oraz precyzyjny ruch pionowy bez przesunięć na boki. Podpórka klinowa doskonale sprawdza się przy obróbce trudnych elementów odlewanych lub kutych na dużych obrabiarkach. Klin kierujący AMF Herkules ma dodatkowy otwór centrujący w spodzie podstawy. Dzięki temu możliwe jest nasadzanie klina kierującego na ciężkie dźwigniki śrubowe. W tym celu potrzebny jest kołek walcowy DIN x 30. Uwaga: Odpowiednie nadstawki do klina kierującego nr 6460: nr 6440, 6441 i Akcesoria i Rekomendacje Nr 6400M, strona 66 Nr 6420, strona 65 Nr 6444, strona 74 Nr 6465 Precyzyjny klin kierujący Otwór centrujący Ø 12 mm. Stal hartowana i powierzchnie klinowe poddane dokładnej obróbce. Wkładka kulista nr 6440 jest dołączana do każdego precyzyjnego klina kierującego. Wielkość H min. H maks. H/U* *H/U= zmiana wysokości na jeden obrót. [mm] F maks. [kn] Klucze sześciokątne [mm] , , , ,5 [Kg] - Dokładnie obrobione powierzchnie klinowe umożliwiają precyzyjną regulację z dokładnością większą niż 1/10 mm. - Obsługa może się odbywać za pomocą klucza szczękowego - tym samym gwarantuje się wysokie bezpieczeństwo i łatwą obsługę w przypadku dużych sił przemieszczających. - Podwójne działanie klina daje w precyzyjny ruch pionowy bez przesunięć na boki. - Dzięki płaskiej budowie klina precyzyjnego można zagwarantować wysoki stopień bezpieczeństwa przy ustawianiu ciężkich i dużych elementów. - Precyzyjny klin kierujący ma dodatkowy otwór centrujący w spodzie podstawy. (Nadaje się do sworznia ISO średnica 12 mm) Uwaga: - Odpowiednie nadstawki do precyzyjnego klina kierującego nr 6440, 6441 i Precyzyjny klin kierujący można przestawiać pod obciążeniem - Regulacja wysokości wynosi 0,71 mm / obrót Akcesoria i Rekomendacje Tabela z wymiarami: Nr 6440, strona 73 Nr 6445, strona 74 Nr 6443, strona 74 B1 B2 G H1 H2 H3 H4 L L1 L , , Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

71 Podpórka śrubowa Atlas Nr 6430S Podpórka śrubowa Atlas z przeciwnakrętką Otwór centrujący Ø12 mm. Trzpień, kompletnie: Stal ulepszana, z gwintem trapezowym. Głowica trzpienia, oksydowana. Korpus: Żeliwo szare, lakierowane. Wielkość H min. H maks. TR B1 B2 L SW F maks x , x , x , x ,9 [kn] [Kg] Uwaga: Przy użyciu elementów mocujących DIN 6315B, 6315C i 6315GN przy szerokości szczeliny od 26 mm - ze względów bezpieczeństwa zalecamy nadstawkę ustawiającą nr Odpowiednie nadstawki do podpórka śrubowa Atlas nr 6430: nr 6440, 6441, 6442, 6443 i Dźwignika śrubowego nie należy przestawiać pod obciążeniem! Akcesoria i Rekomendacje Nr 6442, strona 73 Nr 6443, strona 74 Nr 6445, strona 74 Nr 6435S Podpórka śrubowa dużej nośności z mosiężną śrubą zabezpieczającą. Otwór centrujący Ø12 mm. Trzpień, kompletnie: Stal ulepszana, z gwintem trapezowym. Głowica trzpienia, oksydowana. Korpus: stal ulepszana, lakierowana. Wielkość H min. H maks. TR B1 B2 L SW F maks. [kn] x , x , x , x ,5 [Kg] Uwaga: Przy użyciu elementów mocujących DIN 6315B, 6315C i 6315GN przy szerokości szczeliny od 26 mm ze względów bezpieczeństwa zalecamy nadstawkę ustawiającą nr Odpowiednie nadstawki do podpórka śrubowa Atlas nr 6435: nr 6440, 6441, 6442, 6443 i Dźwignika śrubowego nie należy przestawiać pod obciążeniem! śruba mocująca Akcesoria i Rekomendacje Nr 6440, strona 73 Nr 6441, strona 73 Nr 6445, strona 74 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 71

72 Stojak podpierający Nr 6438S Stojak podpierający szybkoprzesuwne, można je bezstopniowo ustawiać za pomocą mosiężnej śruby zabezpieczającej. Otwór centrujący Ø12 mm. Trzpień, kompletnie: Stal ulepszana, z gwintem trapezowym, głowica trzpienia, oksydowana. Korpus: stal ulepszana, lakierowana. Dźwignik ten pozwala na szybkie przestawianie, a następnie na bezstopniową regulację w całym zakresie wysokości. Dzięki obrotowi pierścienia uruchamiającego o 60 trzpień jest zamocowany albo zwolniony do szybkiego przesuwu. Ponadto trzpień można zakleszczyć w ustawionej pozycji za pomocą śruby mocującej. Pasujące nadstawki na dźwignik nr 6438: nr 6440, 6441, 6442, 6443 i Uwaga: Wielkość H min. H maks. TR B1 B2 D L SW F maks. - Przytrzymać trzpień, maks. 6 kg - odkręcić śrubę mocującą - przekręcić pierścień sterowniczy - ustawić odpowiednią wysokość Dźwignika śrubowego nie należy przestawiać pod obciążeniem! [kn] x , x , x ,3 [Kg] śruba mocująca Akcesoria i Rekomendacje Nr 6440, strona 73 Nr 6441, strona 73 Nr 6442, strona Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

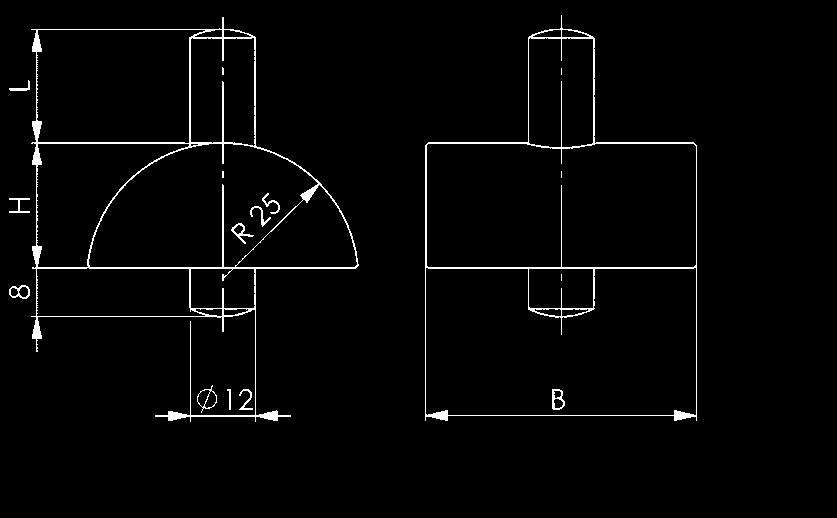

73 Nakładki Nr 6440 Wkładka kulista Stal ulepszona cieplnie, oksydowana. H D Nr 6441 Wkładka pryzmowa Stal ulepszona cieplnie, oksydowana. Wielkość H D D1 min. D1 maks Nr 6442 Wkładka centrująca Stal ulepszona cieplnie, oksydowana. H D D1 D , ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 73

74 Nakładki Nr 6443 Wkładka ustalająca do łap dociskowych widlastych. Stal ulepszona cieplnie, oksydowana. Wielkość H D D1 L Nr 6444 Nakładka ustalająca z oparciem cylindrycznym. Stal ulepszona cieplnie, oksydowana. H B L Nr 6445 Wkładka z obrotową główką Stal ulepszona cieplnie, oksydowana. Główka hartowana. H D F maks. [kn] Ten solidny element nadaje się do podparcia i ustawienia odlewanych i kutych elementów do obróbki. Możliwość stosowania na dźwignikach śrubowych AMF. Kożyści: - Obracane łożyskowane kule minimalizują tarcie podkładu i zmniejszają siłę potrzebną do obsługi. - Dzięki punktowemu rozłożeniu, siły obrotowe spowodowane ruchem trzpienia nie są przenoszone na obrabiany element. Pozycja obrabianego elementu pozostaje zachowana. - Prosta i solidna budowa gwarantuje dużą żywotność. 74 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

75 Podpórka śrubowa dużej nośności Nr 6435SG Podpórka śrubowa dużej nośności z mosiężną śrubą zabezpieczającą. Otwór centrujący M12. Trzpień, kpl.: Stal ulepszana, z gwintem trapezowym. Głowica trzpienia, oksydowana. Korpus: stal ulepszana, lakierowana. Wielkość H min. H maks. TR B1 B2 L SW F maks. [kn] x , x , x , x ,5 [Kg] Kożyści: - płyta fundamentowa z zamkniętymi otworami podłużnymi do zastosowania na tokarkach karuzelowych - gwint w głowicy do ustalenia elementów mocujących - zastosowanie w przypadku występowania sił odśrodkowych Uwaga: Przy użyciu elementów mocujących 6315GNG przy szerokości szczeliny od 26 mm ze względów bezpieczeństwa zalecamy nadstawkę ustawiającą nr 6443G. Odpowiednie nadstawki do podpórka śrubowa nr 6435SG: nr 6442G i 6443G. Dźwignika śrubowego nie należy przestawiać pod obciążeniem! śruba mocująca Akcesoria i Rekomendacje Nr 6442G, strona 76 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 75

76 Nakładki Nr 6442G Płytka centrująca z gwintem Stal ulepszona cieplnie, oksydowana. Kożyści: H D D1 D M38x2 30,8 240 Płyta centrująca może być dokręcona do podpór śrubowych. Bezpieczeństwo w przypadku tokarek karuzelowych! Do płyty centrującej mogą być dokręcone podpory śrubowe nr 6400G. Nr 6443G Nasadka ustalająca z gwintem do łap dociskowych widlastych. Stal ulepszona cieplnie, oksydowana. Kożyści: Wielkość H D D1 L Płyta centrująca może być dokręcona do podpór śrubowych. Gwint wewnętrzny do dodatkowego zamocowania docisków na podporach śrubowych. Bezpieczeństwo w przypadku tokarek karuzelowych. 76 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

77 Sworzeń mocujący Nr 6417 Sworzeń mocujący oksydowane (czernione chemicznie), z mosiężnym elementem dociskowym. - Sworznie mocujące są mocowane na stole maszyny za pomocą wpustu przesuwnego. - Przez nakrętkę mocującą SW 27 mm sworzeń dociskający ustalany jest na stole rowkowym (z wpustami). - mocowanie następuje poprzez śrubę SW 27 ze stali ulepszanej. - mosiężny pierścień mocujący chroni przed uszkodzeniem sztuki obrabianej. Kożyści: - Redukcja kosztów uzbrojenia przez zaoszczędzenie czasu zbrojenia elementów uzbrojenia - Optymalne wykorzystanie stołu maszyny - Zwiększone zamocowanie płaskich elementów obrabianych w celu wprowadzenia otworów, gwintów oraz wpustów Uwaga: Wielkość Rowek H ±0,1 H1 min. H1 maks. H2 min. H2 ØD1 ØD2 ØD3 G1 G2 SW maks M12 M przystosowane do grubości sztuk obrabianych od 8 do 40 mm - wysokość podparcia 80 mm - dodatkowo dostępna jest śruba przedłużająca dla grubości sztuk obrabianych od mm oraz przekładki (elementy pośrednie) od 25 mm do 50 mm do zwiększenia wysokości podparcia Akcesoria i Rekomendacje Nr 6417Z, strona 78 Nr 6417SP, strona 78 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 77

78 Sworzeń mocujący Nr 6417Z Element pośredni oksydowany (czerniony chemicznie). Wielkość ØD H Zastosowanie do powiększenia wysokości podparcia. Nr 6417SP Wrzeciono, długie oksydowany (czerniony chemicznie). Wielkość L ØD2 G2 SW H2 min. H2 maks M M Zastosowanie do zwiększenia wysokości mocowania. 78 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

79 Element podpierający, mechaniczny Nr 6418 Element podpierający, mechaniczny wraz z nakrętką do rowków o przekroju T DIN 508-M12x14, kołek gwintowany M12x Korpus: Stal nawęglana, azotowana, fosforanowana manganowo, szlifowana. Obudowa: aluminium. 1. Zamocuj na przyrządzie element podporowy (gwint połączenia 2x M 6). - Zwróć uwagę na stronę obsługi! - Alternatywnie: Wykręć kołek gwintowany M 12 x 10 i zastąp go kołkiem gwintowanym M 12 x 30 oraz za pomocą klucza (rozmiar 21) zamontuj element podporowy, np. do zamocowania rowków o przekroju T - (Nie stwierdzono zdefiniowanej strony obsługi). 2. Przez obrót krzywki do napinania (gniazdo sześciokątne wewnętrzne, rozmiar 6) na powierzchni płaszcza czerwonej tulei ochronnej trzpień podporowy jest lekko dociskany siłą sprężyny do przedmiotu obrabianego. 3. Dalsze przykręcenie do oporu (lock) - łącznie powoduje zaciśnięcie trzpienia podporowego przez mechanizm napinania bez zmiany drogi. Element podporowy jest dociśnięty do obrabianego przedmiotu i zakleszczony. 4. Obrót w przeciwnym kierunku (unlock) powoduje zwolnienie zacisku. Dalszy obrót do oporu - łącznie powoduje ruch trzpienia podporowego do położenia końcowego. Kożyści: - Zastosowanie w charakterze dodatkowych punktów podporowych w celu uniknięcia przegięcia i drgań obrabianego przedmiotu. - Montując je bezpośrednio pod miejscem mocowania, unika się zbyt silnego naprężenia obrabianego elementu. - Niwelowanie dużych tolerancji przedmiotów obrabianych (odlewy żeliwne). Uwaga: Wielkość Siła podparcia F maks. [kn] - Gwint M 8 na trzpieniu podporowym można zamontować za pomocą śrub dociskowych (nr 7110DHX, 7110DIX, 7110DKX, 7110DFX). - Można również zamontować przedłużenia, odpowiednio do wymagań danego klienta. - W celu bezpiecznego działania otwór gwintowany M 12 musi być zawsze zamknięty. H Skok [mm] SW1 SW2 G M M Tabela z wymiarami: Wielkość D D1 H1 H2 H3 H M , ,5 Widok z góry Widok z dołu Anwendungsbeispiel: Przykłady zastosowania: ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 79

80 Napinacz pływakowy Nr 6419 Napinacz pływakowy Wraz z mocowaniem do rowków o przekroju T. * Skok napinania = zakres napinania za pomocą standardowej górnej i dolnej szczęki mocującej. 1. Zamocuj napinacz pływakowy na przyrządzie lub stole maszyny. 2. Za pomocą czerwonej tulei nastawczej ustaw ogranicznik wysokości oraz zakres obrotu i zaciśnij za pomocą kołka gwintowanego. Przy ustawianiu ograniczenia wysokości w górę uwzględnij duży luz (przedmiot obrabiany - tolerancja wykonania). 3. Wciśnij napinacz pływakowy w dół. 4. Odchyl do oporu szczęki mocujące. - Napinacz pływakowy jest lekko dociskany siłą sprężyny do dołu przedmiotu obrabianego. 5. Dociągnij napinacz pływakowy za pomocą nakrętki sześciokątnej. - Przy napinaniu przedmiot obrabiany zostaje zakleszczony i równocześnie podparty. 6. Odpinanie w odwrotnej kolejności. Kożyści: - Przeznaczone szczególnie do dużych elementów (rozmiar 16) o trudnej obróbce. - Brak zniekształceń przy napinaniu elementów niestabilnych. - Zapobieganie drganiom w trakcie obróbki. - Napinanie żeber, karbów i nakładek do usztywnienia napiętych elementów. - Napinanie elementów surowych bez deformacji. Uwaga: Wielkość Rowek G Md min. - maks. [Nm] - Napinacz pływakowy służy do napinania i podpierania przewymiarowanych miejsc mocowania elementów. - W celu uwzględnienia specyficznych warunków mocowania u danego klienta, dostarczone szczęki mocujące można wymienić na podane poniżej (nr 6419B-12 i 6418B-16) (moment dociągający = maks. 43 Nm) F [kn] Droga nastawcza H Skok przy docisku H2* M M wielkość 12 L=zasięg obrotu górna i dolna szczęka mocująca wymienna przez 6419B do -05 Tabela z wymiarami: Wielkość SW1 SW2 B B1 D H1 H3 H4 H5 L L , , Przykłady zastosowania: wielkość 16 Ustawienie zderzaka wysokościowego i zasięgu obrotu L=zasięg obrotu górna i dolna szczęka mocująca wymienna przez 6419B do -04 Odchylany do 360 Ustawienie zderzaka wysokościowego i zasięgu obrotu dolna szczęka mocująca nie jest wymienna obrotowa po zamontowaniu 80 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

81 Szczęka mocująca Nr 6419B Szczęka mocująca Stal nawęglana, azotowana i oksydowana. Dolna standardowa szczęka mocująca. Uwaga: Wielkość B B1 D D1 +0,02 H -0,1 Mocowanie za pomocą śrub z łbem walcowym ISO 4762-M8. H1 H2-0,1 H3 ±0,1 L L1 T +0, ,8 2,5 22,3 16, ,5 0,2 83 T1 Nr 6419B Szczęka mocująca Stal nawęglana, azotowana i oksydowana. Górna standardowa szczęka mocująca. Wielkość B B1 D D1 +0,02 H -0,1 Zakres napinania = grubość przedmiotu obrabianego 0 12 mm. H1 H2-0,1 H3 ±0,1 L L1 T +0, ,5 17,5 11,5 29,5 11,5 5,5 0,2 71 T1 Uwaga: Mocowanie za pomocą śrub z łbem walcowym ISO 4762-M8. Nr 6419B Szczęka mocująca Stal nawęglana, azotowana i oksydowana. Górna wymienna szczęka mocująca. Wielkość B B1 D D1 +0,02 H -0,1 Zakres napinania = grubość przedmiotu obrabianego 4 16 mm. H1 H2-0,1 H3 ±0,1 H4 L L1 T +0, ,5 2,5 21,5 15,5 3,5 29,5 11,5 5,5 0,2 94 T1 Uwaga: Mocowanie za pomocą śrub z łbem walcowym ISO 4762-M8. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 81

82 Szczęka mocująca Nr 6419B Szczęka mocująca Stal nawęglana, azotowana i oksydowana. Górna wymienna szczęka mocująca. Wielkość B B1 D D1 +0,02 H -0,1 Zakres napinania = grubość przedmiotu obrabianego mm. H1 H2-0,1 H3 ±0,1 H4 L L1 T +0, ,5 2,5 21,5 15,5 14,5 29,5 11,5 5,5 0,2 90 T1 Uwaga: Mocowanie za pomocą śrub z łbem walcowym ISO 4762-M8. Nr 6419B Szczęka mocująca Stal nawęglana, azotowana i oksydowana. Górna wymienna szczęka mocująca. Wielkość B B1 D D1 +0,02 H -0,1 Zakres napinania = grubość przedmiotu obrabianego mm. H1 H2-0,1 H3 ±0,1 H4 L L1 T +0, ,5 2,5 32,5 26,5 25,5 29,5 11,5 5,5 0,2 132 T1 Uwaga: Mocowanie za pomocą śrub z łbem walcowym ISO 4762-M8. Nr 6419B Szczęka mocująca Stal nawęglana, azotowana, fosforanowana manganowo. Górna standardowa szczęka mocująca. Wielkość H H1 H2 H3 H , ,6 400 Zakres napinania = grubość przedmiotu obrabianego mm. Uwaga: Mocowanie za pomocą śrub z łbem walcowym ISO 4762-M8x Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

83 Szczęka mocująca Nr 6419B Szczęka mocująca Stal nawęglana, azotowana, fosforanowana manganowo. Górna wymienna szczęka mocująca. Zakres napinania = grubość przedmiotu obrabianego 0 14 mm. Uwaga: Wielkość H H1 H2 H3 H , ,6 380 Mocowanie za pomocą śrub z łbem walcowym ISO 4762-M8x50. Nr 6419B Szczęka mocująca Stal nawęglana, azotowana, fosforanowana manganowo. Górna wymienna szczęka mocująca. Zakres napinania = grubość przedmiotu obrabianego mm. Uwaga: Wielkość H H1 H2 H3 H ,6 38, ,6 440 Mocowanie za pomocą śrub z łbem walcowym ISO 4762-M8x50. Nr 6419B Szczęka mocująca Stal nawęglana, azotowana, fosforanowana manganowo. Górna wymienna szczęka mocująca. Zakres napinania = grubość przedmiotu obrabianego mm. Uwaga: Wielkość H H1 H2 H3 H ,6 47, ,6 510 Mocowanie za pomocą śrub z łbem walcowym ISO 4762-M8x50. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 83

84 Szczęka mocująca Przykłady zastosowania Nr 6419B-12 Przykłady zastosowania Nr 6419B-16 Zakres mocowania Zakres mocowania Zakres mocowania Zakres mocowania Zakres mocowania Zakres mocowania 84 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

85 Śruby, nakrętki i nakładki - Jakość amf > Materiał: Stal ulepszona według norm DIN o klasach wytrzymałości 8.8, 10.9 o raz > Obróbka: Wszystkie śruby dwustronne p osiadają g wint walcowany i dlatego gwarantują wysoką siłę mocowania przy długiej żywotnośc. > Wykonanie: Klasy wytrzymałości zgodnie z normami DIN. Śruby, nakrętki teowe T i nakrętki są produkowane według norm DIN 267 oraz ISO 898. W przypadku elementów ulepszonych i utwardzonych dodatkowa obróbka galwaniczna powierzchni powoduje ryzyko kruchości wodorowej. Podkreślamy, że w razie pęknięć kruchych oraz szkód wynikających z obróbki powierzchni nie ponosimy żadnej odpowiedzialności. Powody, dla których wymagający praktycy stosują śruby mocujące AMF najlepszej jakości, mówią same za siebie: > rygorystyczne kontrole jakości oznaczają niezmienny standard jakości > dzięki długiej żywotności są bardziej opłacalne od innych. Prosimy uwzględnić! W zakresie do M12 moment obrotowy, osiągany ręcznie, za pomocą unormowanych kluczy oczkowych, jest wyższy niż moment obrotowy wymagany przez normę. Skutek: Śruba odkształca się w przypadku zbyt dużego obciążenia, jednak w niekorzystnej sytuacji może najpierw ulec zniszczeniu. Mały, lecz decydujący wkład w bezpieczeństwo w miejscu pracy. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 85

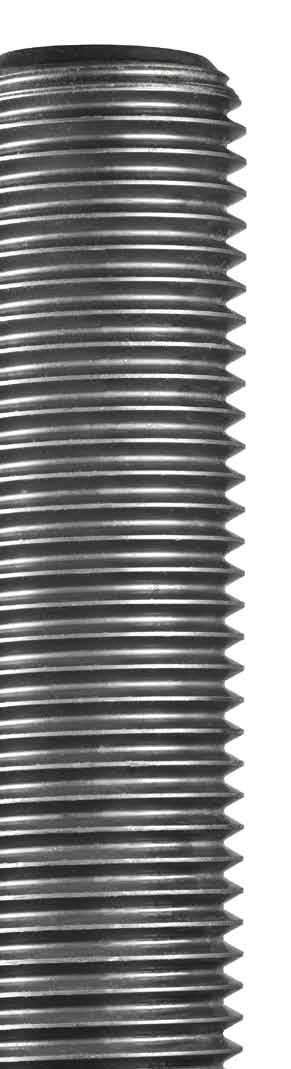

86 Śruby teowe do rowków teowych T DIN 787 są produkowane w klasach wytrzymałościowych 8.8, 10.9 oraz Śruby dwustronne AMF DIN 6379 są produkowane w klasie wytrzymałościowej 8.8, 10.9 o raz Nakrętki sześciokątne DIN 6330B, DIN 6331 oraz nr 6334 produkuje się w klasie wytrzymałościowej 10. Poszczególne klasy wytrzymałościowe 8.8, 10.9 oraz 12.9: 8. = minimalna wytrzymałość na rozciąganie = 800 N/mm 2.8 = minimalna granica plastyczności (80% minimalna wytrzymałość na rozciąganie) = 640 N/mm = minimalna wytrzymałość na rozciąganie = 1000 N/mm 2.9 = minimalna granica plastyczności (90% minimalna wytrzymałość na rozciąganie) = 900 N/mm = minimalna wytrzymałość na rozciąganie = 1200 N/mm 2.9 = minimalna granica plastyczności (90% minimalna wytrzymałość na rozciąganie) = 1080 N/mm 2 Wytrzymałość nakrętek sześciokątnych: Ta wytrzymałość oznacza: 10. = minimalne naprężenie próbne = 1000 N/mm 2 Naprężenie próbne jest równe minimalnej wytrzymałości na rozciąganie śruby, która przy połączeniu z odpowiednią nakrętką może być obciążona do minimalnego obciążenia niszczącego śruby. Normalne połączenie śruby/nakrętki do przenoszenia siły wymagałoby w przypadku śrub 8.8 zastosowania klasy wytrzymałościowej 8. Do wyprodukowania takiej śruby wystarczyłoby tworzywo gorszej jakości niż wymagana dla śruby 8.8, jako że w nakrętce występują mniejsze napięcia niż w śrubie. Ponieważ w nakrętkach oprócz wystarczającej wytrzymałości na rozciąganie wymagana jest także wysoka wytrzymałość na zużycie, produkujemy je z tego samego tworzywa co nasze śruby 8.8. Dzięki temu nakrętki uzyskują klasę wytrzymałości 10. Siła rozciągająca (siła naprężenia) w zależności od smarowania. Wyniki prób wskazują jednoznacznie: Jeżeli w urządzeniach Pasta do śrub AMF nr 6339 rozciągających często stosuje sucho po 1 procesie dokręcania się nieposmarowane śruby sucho po 10 bądź nakrętki, siła naprężenia procesach dokręcania przy identycznym momencie dokręcającym znacznie spada. Do tego dochodzi jeszcze zużycie! Siła rozciągająca (siła naprężenia) Moment obrotowy dokręcania Zalecamy pastę do śrub AMF nr Ma ona synergicznie działające połączenie wysoce skutecznych smarów stałych, jest odporna na ciepło i osadzanie. Dzięki optymalnym właściwościom poślizgowym zwiększa oczekiwaną siłę naprężającą oraz żywotność połączenia śrubowego. 86 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

87 DIN 787 Klasa wytrzymałości Schemat wytrzymałości i sił: Dopuszczalna siła naprężenia własnego DIN DIN 6330B DIN 6331 Nr Odporność na rozciąganie [N/mm * ] Siłę naprężenia własnego reguluje się za pomocą klucza dostępnego powszechnie w handlu Granica plastyczności [N/mm ] * Wytrzymałość pasującej śruby Objaśnienia do tabeli: > Dopuszczalne obciążenie śrub i to obciążenie rozciągające, jakie może działać na śrubę przy sile eksploatacji działającej osiowo i centrycznie dzięki sumie wszystkich działających sił. Ze względów bezpieczeństwa granica plastyczności zazwyczaj jest wykorzystywana jedynie w 80%. > Dopuszczalna siła naprężenia własnego to siła, z jaką śruba może być maksymalnie naprężona przy dokręcaniu nakrętki. Wartości tabeli obowiązują przy tarciu µ = 0,14 na powierzchni rozkładu i w gwincie, co odpowiada tarciu przy średniej powierzchni w stanie natłuszczonym. > Wymagane długości dźwigni: Długości dźwigni oblicza się za pomocą średniej sił ręcznych, które osiągnięto w szeregu prób u różnych pracowników. Wytrzymałości śrub i nakrętek oraz momenty obrotowe dokręcania: Gwint Klasa M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M36 M42 M48 wytrzymałości Nachylenie mm Nakrętki: Twardość DIN6330/6331/6334 Siła próbna (AS x Sp) DIN EN HRC kn Nakrętki dla rowków teowych T DIN508/DIN508L: Wielkość M6x8 M8x10 M10x12 M12x14 - M16x18 - M20x22 - M24x28 - M30x36 M36x42 M42x48 M48x54 Twardość HRC Siła próbna kn Śruby: Twardość HRC Wartości dokręcania: Minimalna siła pęknięcia (AS x Rm) Dopuszczalne obciążenie śrub maks. 80% granicy plastyczności kn kn Obciążenie pomiarowe (AS x SP) według kn DIN EN ISO 898, część 1 Dopuszczalna siła naprężenia własnego przy 90% wykorzystaniu granicy plastyczności i tarciu kn µ = 0,14 Wymagany moment obrotowy dokręcania dla dopuszczalnej Nm siły naprężenia i tarciu µ = 0,14 Wym. długość dźwigni do osiągnięcia siły naprężenia mm własnego za pomocą zwykłej siły rąk ( ) Wersje, których brak w asortymencie AMF. 8.8 (16) (29) (46) (67) (120) (163) (200) (255) (315) (367) (477) (583) (850) (1165) (1531) 12.9 (24) (45) (140) 192 (234) 299 (370) 431 (560) (684) (997) (1367) (1797) (12) (21 (34) (49) (96) (130) (159) (203) (252) (293) (381) (466) (678) (930) (1222) 12.9 (20) (35) (112) 152 (186) 238 (294) 342 (445) (544) (792) (1087) (1428) Możliwy moment obrotowy osiągany za pomocą klucza Nm oczkowego i siły obrotu. *Z tego wynika siła naprężenia własnego kn Niebezpieczeństwo Niebezpieczeństwo *Z tą siłą naprężenia własnego 10.9 złamania przekroczenia granicy Niebezpieczeństwo poluzowania naprężonych części w przypadku zastosowania siły pracy 12.9 plastyczności AS = przekrój poprzeczny naprężenia nominalnego w mm 2 / Sp = naprężenie pomiarowe w N/mm 2 / R m = minimalna wytrzymałość na rozciąganie w N/mm 2 / µ = współczynnik tarcia ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 87

88 Śruby teowe DIN 787 Śruby teowe Kute, łeb teowy frezowany, gwint walcowany. Z logiem firmy AMF i oznaczeniem klasy wytrzymałości. M6 do M12 ulepszone cieplnie do klasy wytrzymałości M14 do M42 ulepszone cieplnie do klasy wytrzymałości 8.8. Akcesoria i Rekomendacje DIN 6331, strona 102 DIN 6340, strona 107 D x rowek x L A B E K Jednostka opakowaniowa M6x6x25 5, M6x6x40 5, M6x6x63 5, M8x8x32 7, M8x8x50 7, M8x8x80 7, M10x10x40 9, M10x10x63 9, M10x10x80 9, M10x10x100 9, (M12x12x50) 11, M12x12x63 11, M12x12x80 11, M12x12x100 11, M12x12x125 11, M12x12x160 11, M12x12x200 11, (M12x14x50) 13, M12x14x63 13, M12x14x80 13, M12x14x100 13, M12x14x125 13, M12x14x160 13, M12x14x200 13, M14x16x63 15, M14x16x80 15, M14x16x100 15, M14x16x125 15, M14x16x160 15, M14x16x250 15, (M16x16x63) 15, (M16x16x80) 15, (M16x16x100) 15, (M16x16x125) 15, (M16x16x160) 15, (M16x16x200) 15, (M16x16x250) 15, M16x18x63 17, M16x18x80 17, M16x18x100 17, M16x18x125 17, M16x18x160 17, M16x18x200 17, M16x18x250 17, (M20x20x80) 19, (M20x20x100) 19, (M20x20x125) 19, (M20x20x160) 19, (M20x20x200) 19, (M20x20x250) 19, (M20x20x315) 19, M20x22x80 21, M20x22x100 21, M20x22x125 21, M20x22x160 21, M20x22x200 21, M20x22x250 21, M20x22x315 21, (M24x24x100) 23, (M24x24x125) 23, (M24x24x160) 23, (M24x24x200) 23, (M24x24x250) 23, (M24x24x315) 23, (M24x24x400) 23, M24x28x100 27, M24x28x125 27, M24x28x160 27, M24x28x200 27, Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

89 Śruby teowe DIN 787 Śruby teowe Kute, łeb teowy frezowany, gwint walcowany. Z logiem firmy AMF i oznaczeniem klasy wytrzymałości. M6 do M12 ulepszone cieplnie do klasy wytrzymałości M14 do M42 ulepszone cieplnie do klasy wytrzymałości 8.8. D x rowek x L A B E K Jednostka opakowaniowa M24x28x250 27, M24x28x315 27, M24x28x400 27, (M27x32x160) 31, (M27x32x200) 31, (M27x32x315) 31, M30x36x125 35, M30x36x160 35, M30x36x200 35, M30x36x250 35, M30x36x315 35, M30x36x500 35, M36x42x160 41, M36x42x250 41, M36x42x400 41, M36x42x600 41, M42x48x160 47, M42x48x250 47, M42x48x400 47, ( ) Podobne do objętych normą DIN. Na zamówienie: Inne wielkości dostępne na życzenie. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 89

90 Śruby teowe DIN 787 Śruby teowe komplet z nakrętką sześciokątną DIN 6330D i podkładka DIN Kute, prowadzenie teowe frezowane, gwint toczony, z wytłoczonym logo AMF i klasa wytrzymałości. M6 do M12 ulepszane do klasy wytrzymałości 10.9, M14 do M42 ulepszane do klasy wytrzymałości 8.8. Akcesoria i Rekomendacje DIN 6331, strona 102 DIN 6340, strona 107 D x rowek x L A B E K M6x6x25 5, M6x6x40 5, M6x6x63 5, M8x8x32 7, M8x8x50 7, M8x8x80 7, M10x10x40 9, M10x10x63 9, M10x10x80 9, M10x10x100 9, M12x12x50 11, M12x12x63 11, M12x12x80 11, M12x12x100 11, M12x12x125 11, M12x12x160 11, M12x12x200 11, M12x14x50 13, M12x14x63 13, M12x14x80 13, M12x14x100 13, M12x14x125 13, M12x14x160 13, M12x14x200 13, M14x16x63 15, M14x16x80 15, M14x16x100 15, M14x16x125 15, M14x16x160 15, M14x16x250 15, (M16x16x63) 15, (M16x16x80) 15, (M16x16x100) 15, (M16x16x125) 15, (M16x16x160) 15, (M16x16x200) 15, (M16x16x250) 15, M16x18x63 17, M16x18x80 17, M16x18x100 17, M16x18x125 17, M16x18x160 17, M16x18x200 17, M16x18x250 17, (M20x20x80) 19, (M20x20x100) 19, (M20x20x125) 19, (M20x20x160) 19, (M20x20x200) 19, (M20x20x250) 19, (M20x20x315) 19, M20x22x80 21, M20x22x100 21, M20x22x125 21, M20x22x160 21, M20x22x200 21, M20x22x250 21, M20x22x315 21, (M24x24x100) 23, (M24x24x125) 23, (M24x24x160) 23, (M24x24x200) 23, (M24x24x250) 23, (M24x24x315) 23, (M24x24x400) 23, M24x28x100 27, M24x28x125 27, M24x28x160 27, M24x28x200 27, Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

91 Śruby teowe DIN 787 Śruby teowe komplet z nakrętką sześciokątną DIN 6330D i podkładka DIN Kute, prowadzenie teowe frezowane, gwint toczony, z wytłoczonym logo AMF i klasa wytrzymałości. M6 do M12 ulepszane do klasy wytrzymałości 10.9, M14 do M42 ulepszane do klasy wytrzymałości 8.8. D x rowek x L A B E K M24x28x250 27, M24x28x315 27, M24x28x400 27, M30x36x125 35, M30x36x160 35, M30x36x200 35, M30x36x250 35, M30x36x315 35, M30x36x500 35, M36x42x160 41, M36x42x250 41, M36x42x400 41, M36x42x600 41, M42x48x160 47, M42x48x250 47, M42x48x400 47, ( ) Podobne do objętych normą DIN. Na zamówienie: Inne wielkości dostępne na życzenie. Wskazówka: Jakość AMF jest nadzorowana już na etapie kontroli surowego materiału! W naszej automatycznej kuźni wytwarzane są śruby mocujące. Następnie toczony jest gwint. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 91

92 Śruby teowe (12.9) DIN 787 Śruby teowe (12.9) Kute, łeb teowy, gwint walcowany. Ulepszone cieplnie do klasy wytrzymałości Z oznaczeniem klasy wytrzymałości na łbie śruby. D x rowek x L A B E K Jednostka opakowaniowa Pasujące nakrętki: DIN 6330B. Pasujące podkładki: DIN ( ) Podobne do objętych normą DIN M10x10x40 9, M10x10x50 9, M10x10x80 9, M10x10x100 9, M12x12x50 11, M12x12x63 11, M12x12x80 11, M12x12x100 11, M12x12x125 11, M12x12x160 11, M12x12x200 11, M12x14x50 13, M12x14x63 13, M12x14x80 13, M12x14x100 13, M12x14x125 13, M12x14x160 13, M12x14x200 13, (M16x16x63) 15, (M16x16x80) 15, (M16x16x100) 15, (M16x16x125) 15, (M16x16x160) 15, (M16x16x200) 15, (M16x16x250) 15, M16x18x63 17, M16x18x80 17, M16x18x100 17, M16x18x125 17, M16x18x160 17, M16x18x200 17, M16x18x250 17, (M20x20x80) 19, (M20x20x125) 19, (M20x20x160) 19, (M20x20x200) 19, (M20x20x250) 19, (M20x20x315) 19, M20x22x80 21, M20x22x125 21, M20x22x160 21, M20x22x200 21, M20x22x250 21, M20x22x315 21, (M24x24x100) 23, (M24x24x160) 23, (M24x24x200) 23, (M24x24x250) 23, (M24x24x400) 23, M24x28x100 27, M24x28x160 27, M24x28x200 27, M24x28x250 27, M24x28x400 27, M30x36x160 35, M30x36x200 35, M30x36x250 35, M30x36x315 35, Akcesoria i Rekomendacje DIN 6330B, strona 101 DIN 6340, strona Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

93 Śruby ukośne Nr 797 Śruby ukośne kute, łeb teowy frezowany, gwint walcowany, ulepszone cieplnie do klasy wytrzymałości 8.8. Z powodu zredukowanej powierzchni oporowej w rowku teowym, Nośność jest niższa niż w porównywalnych wielkościach DIN 787. D x rowek x L A B E K M12x14x 50 13, M12x14x 80 13, M12x14x125 13, M16x18x 63 17, M16x18x100 17, M16x18x160 17, M20x22x 80 21, M20x22x125 21, M20x22x200 21, M24x28x100 27, M24x28x125 27, M24x28x250 27, Pasujące nakrętki: DIN 6330B. Pasujące podkładki: DIN Akcesoria i Rekomendacje DIN 6331, strona 102 DIN 6340, strona 107 Dodatkowe miejsce mocowania przy już zamocowanym materiale. Dodatkowe ustawienie miejsca zacisku może się odbyć również już po zamocowaniu materiału na stole maszynowym z rowkiem T. W rowku o przekroju T można zastosować od góry śrubę rombową nr... Jest to możliwe również w połączeniu rombowego kamienia ustalającego nr 510 i śruby dwustronnej DIN ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 93

94 Śruby dwustronne DIN 6379 Śruby dwustronne Gwint walcowany. M 6 do M12 ulepszone cieplnie do klasy wytrzymałości 10.9, M14 do M42 ulepszone cieplnie do klasy wytrzymałości 8.8. Stworzone przez firmę AMF śruby dwustronne o poszerzonym zakresie które odpowiadają normie DIN. Akcesoria i Rekomendacje DIN 6331, strona 102 DIN 6340, strona 107 DIN 508, strona 98 D x L B1 B2 Jednostka opakowaniowa (M 6x 32) (M 6x 40) M 6x (M 6x 63) M 6x M 8x M 8x (M 8x 80) M 8x (M 8x125) (M 8x160) M10x M10x (M10x100) M10x (M10x160) (M10x200) M12x (M12x 63) M12x (M12x100) M12x (M12x160) (M12x200) (M14x 63) (M14x80) (M14x100) (M14x125) (M14x160) (M14x200) (M14x250) M16x (M16x 80) M16x (M16x125) M16x (M16x200) M16x (M16x315) (M16x500) (M18x 80) (M18x125) (M18x160) (M18x200) (M18x250) (M18x315) M20x M20x (M20x160) M20x (M20x250) M20x (M20x400) (M20x500) (M22x100) (M22x160) (M22x200) (M22x250) (M22x315) (M22x400) M24x (M24x125) M24x (M24x200) M24x (M24x315) M24x (M24x500) (M24x630) Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

95 Śruby dwustronne DIN 6379 Śruby dwustronne Gwint walcowany. M 6 do M12 ulepszone cieplnie do klasy wytrzymałości 10.9, M14 do M42 ulepszone cieplnie do klasy wytrzymałości 8.8. Stworzone przez firmę AMF śruby dwustronne o poszerzonym zakresie które odpowiadają normie DIN. D x L B1 B2 Jednostka opakowaniowa (M27x125) (M27x200) (M27x315) (M27x400) (M27x500) M30x (M30x200) M30x M30x (M30x700) (M30x1000) M36x (M36x200) M36x (M36x315) M36x (M36x500) (M36x700) (M42x315) (M42x400) (M42x500) ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 95

96 Śruby dwustronne DIN 6379 Śruby dwustronne (12.9) Gwint toczony. Ulepszenie do klasy wytrzymałości Śruby dwustronne, opracowane przez firmę AMF specjalnie do celów napinania, są pod względem gradacji długości dostosowane do liczb normalnych. D x L B1 B2 Jednostka opakowaniowa (M12x 80) (M12x100) (M12x125) (M12x160) (M16x 80) (M16x100) (M16x125) (M16x160) (M16x200) (M16x250) (M20x125) (M20x160) (M20x200) (M20x250) (M20x315) (M20x500) (M24x160) (M24x200) (M24x250) (M24x315) (M24x400) (M24x500) Akcesoria i Rekomendacje DIN 6331, strona 102 DIN 6340, strona 107 DIN 508, strona 98 DIN 6379I Śruby dwustronne (12.9) z gniazdem sześciokątnym Gwint toczony. Ulepszenie do klasy wytrzymałości Śruby dwustronne, opracowane przez firmę AMF specjalnie do celów napinania, są pod względem gradacji długości dostosowane do liczb normalnych. Klasa wytrzymałości D x L B1 B2 L1 SW M12x100 * M12x125 * M12x160 * M16x M16x M16x M20x M20x M20x M24x M24x Śruba dwustronna ma dodatkowo gniazdo sześciokątne. Dzięki niemu możliwe jest szybkie zwalnianie lub mocowanie. Zastosowanie we wszystkich dziedzinach obróbki skrawaniem i obróbki bezwiórowej. Kożyści: - Zmienna i szybka możliwość przestawiania w odległości od części obrabianej - Nadaje się zwłaszcza do zastosowania we wtryskarkach i prasach Uwaga: W połączeniu z tą śrubą dwustronną należy stosować nakrętki według normy DIN 6330B, klasa wytrzymałości 10 i podkładki według DIN Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

97 Technische Zmiany Änderungen techniczne zastrzeżone. vorbehalten. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 97 99

98 Nakrętka teowa DIN 508 Nakrętka teowa (kamień ustalający do rowków teowych) Ulepszone cieplnie, klasa wytrzymalosci 10. Pelne obciazenie nakretki teowej uzyskuje sie dopiero przy calkowitym wkreceniu w gwint. D x rowek A E H K Jednostka opakowaniowa M 5x 6 5, M 6x 8 7, M 8x10 9, M 8x12* 11, M10x12 11, M 8x14* 13, M10x14* 13, M12x14 13, M 8x16* 15, M10x16* 15, M12x16* 15, M14x16* 15, M 8x18* 17, M10x18* 17, M12x18* 17, M14x18* 17, M16x18 17, M16x20* 19, M18x20* 19, M16x22* 21, M18x22* 21, M20x22 21, M16x24* 23, M20x24* 23, M22x24* 23, M16x28* 27, M20x28* 27, M22x28* 27, M24x28 27, M24x30* 29, M27x32* 31, M24x36* 35, M30x36 35, M30x42* 41, M36x42 41, M42x48 47, M48x54 53, * Stara norma z 1928 roku lub norma wewnętrzna AMF. Na zamówienie: Wzory specjalne są dostępne na życzenie. Akcesoria i Rekomendacje DIN 6379, strona 96 DIN 6331, strona 102 DIN 6340, strona Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

99 Nakrętka teowa Nr 508F Nakrętka teowa, patent (kamień ustalający do rowków teowych), ze sprężyną ulepszoną cieplnie, klasa wytrzymałosci 10. Spreżyna: stal szlachetna, nierdzewna. Kożyści: D x rowek A E F H K L M8x12 11, , M10x12 11, , M8x14 13, , M10x14 13, , M12x14 13, , M8x16 15, , M10x16 15, , M10x18 17, , M16x18 17, , M20x22 21, , stabilna pozycja urządzenia mocującego bez elementu obróbki, szczególnie w położeniu poziomym. - łatwe wkręcanie śrub podwójnych, drążków cięgnych itp. (bez szukania gwintu na ślepo ) - efekt czyszczenia rowka Akcesoria i Rekomendacje DIN 6379, strona 96 DIN 6331, strona 102 DIN 6340, strona 107 Nr 508L Nakrętka teowa, wydłużona Ulepszona cieplnie, klasa wytrzymałości 10. D x rowek A E H K L Jednostka opakowaniowa M5x6 5, M6x8 7, M8x10 9, M10x12 11, M12x14 13, M14x16 15, M16x18 17, M18x20 19, M20x22 21, M24x28 27, Nakrętka teowa wydłużona chroni rowki teowe maszyn precyzyjnych M30x36 35, Akcesoria i Rekomendacje DIN 6379, strona 96 DIN 6331, strona 102 DIN 6340, strona 107 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 99

100 Nakrętka teowa Nr 510 Nakrętka teowa ukośna Rhombus ulepszona cieplnie, klasa wytrzymałości patrz tabela obok. Z powodu zredukowanej powierzchni oporowej w rowku teowym, Nośność jest niższa niż w porównywalnych wielkościach DIN 508. D x rowek Klasa wytrzymałości A E H K Jednostka opakowaniowa M 6x8 8 7, , M 8x10 8 9, M10x , M10x , M12x , M14x , M10x , M16x , M16x , M18x , M16x , M20x , M20x , M16x , M20x , M24x , M30x , M36x , Akcesoria i Rekomendacje DIN 6379, strona 96 DIN 6331, strona 102 DIN 6340, strona 107 Nr 508R Nakrętka teowa, półwyrób Stal do ulepszania cieplnego, 0,35-0,45 % C. Uwaga: Rowek A E H K Jednostka opakowaniowa , , , , , , , , , , , , , , , , Obróbka cieplna w celu uzyskania klasy wytrzymałościowej 10 (odpowiadającej 22-32HRC). Twardości: 880 C 45 minut, hartowanie w oleju 75 C. Odpuszczanie: 550 C 2 godziny. Z tego prefabrykatu można oszczędnie produkować nakrętki do rowków o przekroju T z niestandardowym gwintem. Akcesoria i Rekomendacje DIN 6379, strona 96 DIN 6331, strona 102 DIN 6340, strona Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

101 Nakrętka sześciokątna DIN 6330B Nakrętka sześciokątna Wysokość: 1,5 d. Ulepszona cieplnie, klasa wytrzymalosci 10. Strona kulista stosowana do podkladek stozkowych DIN 6319D lub G. Strona plaska stosowana do podkladek DIN * Poprzednia norma DIN. ( ) DIN uzupełniona. Wielkość E M R S Jednostka opakowaniowa M6 11, M8 14, M10 17, M10 18, * M12 20, M12 21, * (M14) 23, (M14) 24, * M16 26, (M18) 30, M20 33, (M22) 37, (M22) 35, * M24 40, (M27) 45, M30 51, M36 61, M42 72, M48 83, Akcesoria i Rekomendacje DIN 6379, strona 96 DIN 787, strona 92 DIN 6340, strona 107 Nr 6334 Nakrętka wydłużona Wysokość: 3,0 d, ulepszona cieplnie, klasa wytrzymalości 10. * Poprzednia norma DIN Wielkość E M S Jednostka opakowaniowa Nakrętka przedłużająca nr 6334 służy jako dowolny element łączący pomiędzy DIN 787 (śruba do rowku o przekroju T) a DIN 6379 (śruba dwustronna) i nie da się ich przekręcić na wylot. Mając na uwadze prawidłowe działanie i względy bezpieczeństwa, obie śruby należy wkręcać do połowy wysokości nakrętki. Minimalna długość wkręcania = 1 średnica M6 11, M8 14, M10 17, M10 18,90 30 * M12 20, M12 21,10 36 * M14 23, M14 24,50 42 * M16 26, M18 30, M20 33, M22 37, M22 35,70 66 * M24 40, M27 45, M30 51, M36 61, M42 72, M48 83, ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 101

102 Nakrętka sześciokątna DIN 6331 Nakrętka sześciokątna z kołnierzem Wysokość: 1,5 d, toczona i frezowana, Ulepszona cieplnie, klasa wytrzymałości 10. Wielkość A D1 E M S Jednostka opakowaniowa M6 3, , M8 3, , M10 4, , M10 4, ,90 15 * M12 4, , M12 4, ,10 18 * (M14) 4, , (M14) 4, ,50 21 * M16 5, , (M18) 5, , M20 6, , (M22) 6, , (M22) 6, ,70 33 * M24 6, , M27 8, , M30 8, , M36 10, , M42 12, , M48 14, , * Poprzednia norma DIN. ( ) DIN uzupełniona. Akcesoria i Rekomendacje DIN 6379, strona 96 DIN 787, strona 92 DIN 6331 Nakrętka sześciokątna z kołnierzem Wysokość: 1,5 d, kuta, ulepszona cieplnie, klasa wytrzymałści 10. ( ) DIN uzupełniona. Wielkość A D1 E M S Jednostka opakowaniowa M6 3, , M8 3, , M10 4, , M12 4, , M16 5, , (M18) 5, , M20 6, , M24 6, , M27 8, , M30 8, , Akcesoria i Rekomendacje DIN 6379, strona 96 DIN 787, strona Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

103 Nakrętka szybkomocująca z kołnierzem Nr 6331S Nakrętka szybkomocująca z kołnierzem kuta, ulepszana, klasa wytrzymałości 10. Nakrętkę szybkomocującą przesunąć na gwincie do momentu mocowania, a następnie zablokować. Przekręcić tuleję zewnętrzną o maks. 1/2 obrotu. Kożyści: Wielkość A D1 E M S M16 10,4 35,5 30,68 23, M20 12,5 42,0 38,60 29, M24 16,0 50,4 46,72 34, Skrócenie czasu montażu - bezproblemowe i szybkie pomijanie długiego gwintu śrubowego i wrzeciona mocującego - łatwy montaż i demontaż w miejscach ciasnych i nie całkiem widocznych - brak konieczności szukania gwintu - uniknięcie zatarcia na gwincie w wyniku czynników zewnętrzny. - żadnych utrudnień pracy z powodu zanieczyszczeń takich jak resztki farby, czy nawet rdzy Nr 6332S Nakrętka szybkomocująca bez kołnierza ulepszana i ocynkowana, klasa wytrzymałości 6. Nakrętkę szybkomocującą przesunąć z boku bezpośrednio do gwintu śruby aż do punktu mocowania i następnie zablokować. Gdy dolna część nakrętki szybkomocującej mocno przylega do punktu mocowania, górna część jest zabezpieczana dolną częścią za pomocą 1/4 do 1/2 obrotu. Kożyści: Wielkość SW M M , M , M , M , M , M , bezproblemowe i szybkie pomijanie długiego gwintu śrubowego i wrzeciona mocującego - łatwy montaż i demontaż w miejscach ciasnych i nie całkiem widocznych - brak konieczności szukania gwintu - uniknięcie zatarcia na gwincie w wyniku czynników zewnętrzny. - żadnych utrudnień pracy z powodu zanieczyszczeń takich jak resztki farby, czy nawet rdzy ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 103

104 AMF-TWINNUT Nakrętka - bez kołnierza Nr 6333S AMF-TWINNUT Nakrętka - bez kołnierza z blokadą rozdzielania. Wielkość E M S M M M M M M M Podzielna nakrętka do szybkiego montażu. Radzi sobie z długimi lub uszkodzonymi trzpieniami gwintowanymi przez zwykłe nakręcenie. Połowy nakrętki także w wychylonym stanie nie pogubią się dzięki blokadzie rozdzielania. Kożyści: - Oszczędność czasu przy długich i uszkodzonych trzpieniach gwintowanych - Radzi sobie ze skorodowanymi, uszkodzonymi i nawet wygiętymi do ok. 20 gwintowanymi trzpieniami - Kompaktowa budowa i łatwa obsługa - Szybki montaż i demontaż przy użyciu normalnych narzędzi - Zdolność mocowania jak w przypadku solidnych nakrętek o tej samej wielkości z FK10. Uwaga: Po ściśnięciu wystarcza 1/4 do 1/2 obrotu do skontrowania. Na zamówienie: Inne materiały i wymiary specjalne dostępne na żądanie. Akcesoria i Rekomendacje DIN 6379, strona 96 DIN 787, strona 92 Łatwy montaż nakrętki wieńcowej TWINNUT: Łatwy demontaż nakrętki wieńcowej TWINNUT: 104 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

105 AMF-TWINNUT Nakrętka - z kołnierzem Nr 6333SB AMF-TWINNUT Nakrętka - z kołnierzem z blokadą rozdzielania. Wielkość A D1 E M S M6 3, M8 3, M10 4, M12 4, M16 5, M20 6, M24 6, Podzielna nakrętka do szybkiego montażu. Radzi sobie z długimi lub uszkodzonymi trzpieniami gwintowanymi przez zwykłe nakręcenie. Połowy nakrętki także w wychylonym stanie nie pogubią się dzięki blokadzie rozdzielania. Kożyści: - Oszczędność czasu przy długich i uszkodzonych trzpieniach gwintowanych - Radzi sobie ze skorodowanymi, uszkodzonymi i nawet wygiętymi do ok. 20 gwintowanymi trzpieniami - Kompaktowa budowa i łatwa obsługa - Szybki montaż i demontaż przy użyciu normalnych narzędzi - Zdolność mocowania jak w przypadku solidnych nakrętek o tej samej wielkości z FK10. Uwaga: Po ściśnięciu wystarcza 1/4 do 1/2 obrotu do skontrowania. Na zamówienie: Inne materiały i wymiary specjalne dostępne na żądanie. Akcesoria i Rekomendacje DIN 6379, strona 96 DIN 787, strona 92 Nr 6333 Klucz montażowy D D1 D2 H L L ,5 13, Do łatwego otwierania nakrętek AMF-TWINNUT. Uwaga: Możliwość zastosowania dla wszystkich rozmiarów nakrętek. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 105

106 Podkładki DIN 6319C Podkładka kulista hartowana i fosforanowana. Wielkość D1 D3 H2 R Jednostka opakowaniowa M6 6,4 12 2, , M8 8,4 17 3, , M10 10,5 21 4, , M , , M , M , M , M , M , M , M , M , Akcesoria i Rekomendacje DIN 6331, strona 102 DIN 6319D Podkładka stożkowa Hartowana i fosforanowana. Do śrub z klasy wytrzymałości 8.8. Stosować do płaskich, zamkniętych powierzchni kulistych Nie stosować do podłużnych otworów (polecamy DIN 6319G). Wielkość maks.* [kn] * maks. przenoszona statyczna siła śruby. D2 D4 H3 Jednostka opakowaniowa M6 9 7,1 12 2, , M8 17 9,6 17 3, , M ,0 21 4, , M ,2 24 5, M ,5 28 5, M ,0 30 6, M ,2 36 7, M ,0 44 9, M , M , M , M , Akcesoria i Rekomendacje DIN 6330B, strona 101 DIN 6319D Podkładka stożkowa Wykonana z C45, ulepszona cieplnie. Do śrub z klasy wytrzymałości Stosować do płaskich, zamkniętych powierzchni kulistych Nie stosować do podłużnych otworów (polecamy DIN 6319G). Wielkość maks.* [kn] * maks. przenoszona statyczna siła śruby. D2 D4 H3 Jednostka opakowaniowa M ,2 24 5, M ,0 30 6, M ,2 36 7, M ,0 44 9, Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

107 Podkładki DIN 6319G Podkładka stożkowa toczona i ulepszona cieplnie. Dzięki dużej średnicy zewnętrznej bardzo przydatna do podłużnych otworów łap dociskowych. Wielkość D2 D4 H3 Jednostka opakowaniowa M6 7, , M8 9, M10 12, M12 14, M14 16, M16 19, M20 23, M24 28, M30 35, * M(36) 42, M(42) 49, M(48) 56, Akcesoria i Rekomendacje DIN 6330B, strona 101 DIN 6319C, strona 106 DIN 6340 Podkładki Ulepszona cieplnie ( HV30) Wielkość Wielkosc cale D1 D2 S Jednostka opakowaniowa M6 1/4 6, M8 5/16 8, M10 3/8 10, M12 1/ (M14) M16 5/ (M18) M20 3/ (M22) 7/ M24 7/ (M27) 1 1/ M30 1 1/8, 1 3/ (M36) 1 1/4, 1 3/ (M42) 1 1/ (M48) 1 3/ Akcesoria i Rekomendacje DIN 6330B, strona 101 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 107

108 Komplet wybranych elementów mocujących Nr 6530 Komplet wybranych elementów mocujących z dociskiem bocznym nr 6490 i pastą do śrub nr Komplet przeznaczony do obrabiarek posiadających stoły z rowkami teowymi. Zawiera wszystkie konieczne elementy do szybkiego mocowania narzędzi, przyrządów lub przedmiotów obrabianych. Wszystkie części są wymienne i mogą być w każdej chwili uzupełnione. Wykonane ze stali ulepszanej cieplnie, wg norm DIN lub norm zakładowych. Klasa wytrzymałości śrub 8 lub 10. Drewniana skrzynka posiada zdejmowane wieczko. Rowek nr 6500E nr 6314Z szt. x wielkość szt. x wielkość DIN 787 szt. x długość DIN 6379 szt. x długość DIN 6330B DIN 6319G * Dociski boczne nr 6490 są w komplecie z nakrętkami teowymi DIN 508, śrubami ISO 4762 i dwoma kluczami sześciokątnymi ISO Wszystkie części są dostępne także oddzielnie. nr 6334 nr 6490* nr 6485 nr 3113A szt. x wielkość szt. x wielkość szt. x wielkość nr 6339 dł. x szer. x wys M10x10 4x1, 4x2, 2x3 4x 11x80 2x40, 4x63, 4x100 4x80 6x 6x 4x 4x12-1x 16x16 1x 355x270x47 9, M12x12 4x2, 4x3 4x 14x100 2x50, 4x80, 4x125 4x100 6x 6x 4x 4x12-1x 18x18 1x 460x330x50 14, M12x14 4x2, 4x3 4x 14x100 2x50, 4x80, 4x125 4x100 6x 6x 4x 4x14 1x x 18x18 1x 460x330x50 14, M14x16 4x2, 4x3 2x 14x100, 2x63,4x100,4x160 4x125 6x 6x 4x 4x16 1x x 22x22 1x 510x415x50 18,5 4x 14x M16x16 4x2, 4x3 4x 18x125 2x63,4x100,4x160 4x125 6x 6x 4x 4x16 1x x 24x24 1x 510x415x50 21, M16x18 4x2, 4x3 4x 18x125 2x63,4x100,4x160 4x125 6x 6x 4x 4x18 1x x 24x24 1x 510x415x50 21,5 [Kg] Nr 6531 Komplet wybranych elementów mocujących Ze sprężynową podpórką łapy dociskowej nr 6490 i pastą do śrub nr Opis taki, jak przy nr 6530, ale bez docisku bocznego nr Zamiast docisku zawiera 4 sprężynowe podpórki łap dociskowych nr Rowek nr 6500E nr 6314Z szt. x wielkość szt. x wielkość Wszystkie części są dostępne także oddzielnie. DIN 787 szt. x długość DIN 6379 szt. x długość DIN 508 DIN 6330B DIN nr 6485 nr 3113A DIN G szt. x wielkość szt. x wielkość szt. x wielkość nr 6334 nr 6339 dł. x szer. x wys M10x10 4x1, 4x2, 2x3 4x 11x80 4x63, 4x100 4x80-6x 6x - 1x 16x16 4x1 4x 1x 350x225x47 6, M12x12 4x2, 4x3 4x 14x100 4x80, 4x125 4x100-4x 6x - 1x 18x18 4x2 4x 1x 359x333x57 11, M12x14 4x2, 4x3 4x 14x100 4x80, 4x125 4x100-4x 6x 1x x 18x18 4x2 4x 1x 359x333x57 11, M16x16 4x2, 4x3 4x 18x125 4x100, 4x160 4x125-4x 6x 1x x 24x24 4x3 4x 1x 390x415x55 16, M16x18 4x2, 4x3 4x 18x125 4x100, 4x160 4x125-4x 6x 1x x 24x24 4x3 4x 1x 390x415x55 16, M20x20 4x2, 4x3 4x 22x160 4x125, 4x200 4x125-6x 6x 1x x 30x30 4x4 4x 1x 480x528x60 24, M20x22 4x2, 4x3 4x 22x160 4x125, 4x200 4x125-6x 6x 1x x 30x30 4x4 4x 1x 480x528x60 24, M20x24 4x2, 4x3 4x 22x160-4x200, 8x125 8x 6x 6x 1x x 30x30 4x4 4x 1x 480x528x60 24,8 [Kg] 108 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

109 Komplet wybranych elementów mocujących Nr 6520 Komplet śrub teowych W solidnej drewnianej skrzynce z wieczkiem. Wszystkie części są ulepszone cieplnie, klasa wytrzymałości 8 lub 10. Rowek DIN 787 szt. x długość DIN 6379 szt. x długość 1) = dla tych rozmiarów nie stosuje się nakrętek teowych DIN ) = M18 x 20 zawiera zamiast DIN 787 dodatkowo 4 śruby dwustronne DIN mm i 2 szt. 80 mm, każda z nakrętką teową DIN 508 i podkładką Wszystkie części są dostępne także oddzielnie. DIN 508 DIN 6330B nr 6334 DIN 6319C+G DIN 6340 dł. x szer. x wys M10x10 2x40, 4x63, 4x100 4x50, 4x80, 4x200 1) 4x 4x 4x 4x 254x188x32 2, M12x12 2x50, 4x80, 4x125 4x63, 4x100, 4x200 1) 4x 4x 4x 4x 278x234x36 3, M12x14 2x50, 4x80 4x63, 4x100, 4x125, 4x200 4x 4x 4x 4x 4x 278x234x36 3, M14x16 2x63, 4x100 4x63, 4x100, 4x160, 4x250 4x 4x 4x 4x 4x 317x239x44 5, M16x16 2x63,4x100,4x160 4x80, 4x125, 4x250 1) 4x 4x 4x 4x 339x294x48 7, M16x18 2x63, 4x100 4x80, 4x15, 4x160 4x 4x 4x 4x 4x 339x294x48 7, M18x20 2) 6x80, 8x15, 4x200, 4x315 4x 4x 4x - 4x 359x342x56 11, M20x22 2x80, 4x125 4x80, 4x125, 4x200, 4x315 4x 4x 4x 4x 4x 358x342x56 13, M24x28 2x100, 4x160 4x100, 4x160, 4x250, 4x400 4x 4x 4x 4x 4x 444x409x72 23,6 [Kg] Nr 6532 Komplet podstawowy Wszystkie części ze stali ulepszanej cieplnie. Śruby teowe ulepszone cieplnie, gwinty walcowane. Idealny do narzędziowni, produkcji i w jednostkach szkoleniowych. Wielkość Sila dociskajaca [kn] Wysokość mocowania przy 2 miejscach docisku [mm] Wysokość mocowania przy 4 miejscach docisku [mm] nr 6314Z szt. x wielkość nr 6500E szt. x wielkość DIN 787 szt. x długość DIN 6379 szt. x długość DIN DIN nr 6330B M12x x14x100,2x14x160 4x2, 4x3 2x50,4x80,4x125 2x100 6x 6x 2x 10, M14x x14x100,2x14x160 4x2, 4x3 2x63,4x100,4x160 2x100, 2x160 6x 6x 2x 11, M16x x18x125,2x18x200 4x2, 4x3 2x63,4x100,4x160 2x100, 2x160 6x 6x 4x 15,2 [Kg] ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 109

110 Wózek warsztatowy na mocowania Nr 6470 Wózek warsztatowy na mocowania Bez mocowań oraz bez uchwytów. Obudowa z odpornej stali, półki do odkładania wyłożone matami gumowymi. 2 kółka + 2 kółka samonastawcze zwrotne z hamulcem postojowym. Kożyści: - Mobilne = szybkie podstawienie na stanowisko pracy - Porządek = przejrzystość, oszczędność miejsca i zawsze gotowość do zastosowania - Samodzielne uzbrajanie dzięki zmiennemu układowi uchwytów Uwaga: Obciążenie [Kg] Wysokość [cm] Szerokość Uchwyty docisków (nr 6470H-2) i śrub napinających (nr 6470H-1) można dobrać odpowiednio do potrzeb. [cm] Głębokość [cm] [Kg] Nr 6470-Mxx Wózek warsztatowy na mocowania - podstawowe wyposażenie Wraz z wózkiem warsztatowym na mocowania nr Wielkość Uchwyt nr 6470H-01 [St.] Uchwyt nr 6470H-02 [St.] M , M , M , M ,5 [Kg] Wykonanie: Nr (Wielkość M16) Nr (Wielkość M20) Nr (Wielkość M24) Nr (Wielkość M30) Produkt Nr Wielkość St. Nr Wielkość St. Nr Wielkość St. Nr Wielkość St. DIN M16x M20x M24x M30x M16x M20x M24x M30x M16x M20x M24x M30x M16x M20x M24x M30x M30x M30x DIN M M M M30 30 DIN M M M M30 30 DIN x x x x315 4 DIN 6315B x x x x x x x x x x x x M M M M S L M16x M20x M24x M30x M16x M20x M24x M30x Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

111 Wózek warsztatowy na mocowania Nr 6470H-1 Uchwyt na śruby napinające Długość [mm] Szerokość [mm] Wysokość [mm] Nr 6470H-2 Uchwyt na dociski Długość [mm] Szerokość [mm] Wysokość [mm] ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 111

112 Komplet wybranych elementów mocujących Nr 6535 Komplet wybranych elementów mocujących z tworzywa sztucznego Zawiera 55 elementów. Łapy dociskowe, podpórki i nakrętki wykonane z wysokiej jakości czerwonego tworzywa sztucznego PBT. Śruby dwustronne: aluminium eloksalowane (odporne na korozję). Wielkość M dł. x szer. x wys M6 440x370x M8 440x370x M10 440x370x M12 440x370x Przeznaczony do zastosowania w maszynach do trójwymiarowego pomiaru współrzędnych, do maszyn grawerskich oraz drążarek elektroiskrowych oraz wszelkich mocowań wymagających niewielkich sił naprężania i sił nośnych. Możliwą siłę naprężenia (ok. 500 N), w zależności od wybranego układu dźwigni podpory łapy dociskowej, osiąga się poprzez dociągnięcie nakrętki na radle. Jeżeli elementy mocujące się zakleszczyły, można odkręcić nakrętkę kluczem szczękowym. Kożyści: - waga tylko 1/4 w porównaniu z elementami aluminiowymi i 1/10 w porównaniu z elementami stalowymi - spaw ręczny odporny na korozję - bardzo łatwa obsługa - bez uszkodzeń stołu maszynowego i obrabianych elementów - duże możliwości łączenia Akcesoria i Rekomendacje Nr 6530, strona 108 Nr 6531, strona 108 Nr 6520, strona Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

113 Osprzęt Nr 6339 Pasta do śrub Temperatura obszar stosowania Zawartość [ml] Jednostka opakowaniowa C Informacje na temat smarowania często używanych śrub i nakrętek w przyrządach mocujących. W szczególności przy zastosowaniu agresywnego środka chłodząco-smarującego. Niesmarowane (suche) połączenia śrubowe przy częstym dokręcaniu są narażone na duże siły tarcia (zmniejszenie siły naprężenia) oraz na szybkie zużycie. Dzięki optymalizacji ślizgu pasta do śrub AMF zwiększa osiąganą siłę mocowania i chroni materiał przed szybszym zużyciem, zapewniając tym samym dłuższą żywotność. Cechy: Pasta bazująca na tłuszczu mineralnym zawiera mieszankę wysoce skutecznych aktywnych środków smarnych. Jest ona odporna na działanie wysokich temperatur oraz zmywanie (wodny test osadu wg DIN 51807, cz. 2; strata tłuszczu po 1 godz., 37,8 C = 1,4%). Nr 6342 Sprężynowa podpórka łapy dociskowej z mosiężną śrubą ustalającą Wielkość D1 D2 L1 L2 Ugiecie sprezyny S do śruby mocującej , M8-M , M12-M , M16-M , M20-M , M24-M Sprężynowa podpórka łapy dociskowej podtrzymuje łapę dociskową w czasie wymiany przedmiotu obrabianego. Metoda ta zapewnia szybkie i bezpieczne mocowanie i odmocowanie. Akcesoria i Rekomendacje S = Ugięcie sprężyny śruba mocująca Siła podporowa [N] DIN 6379, strona 96 DIN 787, strona 92 Ugięcie sprężyny [mm] Nr 6485 Skrobak do rowków teowych Wielkość Rowek Jednostka opakowaniowa ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 113

114 Osprzęt DIN 894 Klucz płaski jednostronny Ze stali specjalnej, z końcówką kątową 15, szczęki frezowane, hartowany i fosforanowany. SW Gwint metryczny B L T Jednostka opakowaniowa * * * * Nr 6486 Lista osłaniająca do rowków teowych Kształtownik aluminiowy. Można docinać do żądanej długości za pomocą brzeszczota piły. Wielkość Rowek Długość [mm] x x x x x x x x x Kożyści: Bez potrzeby późniejszego czasochłonnego czyszczenia wyżłobień w stole maszyny. Za każdym razem przed obróbką należy zakryć wolne rowki oryginalną listwą osłonową AMF. Po obróbce można łatwo usunąć listwy osłonowe. 114 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

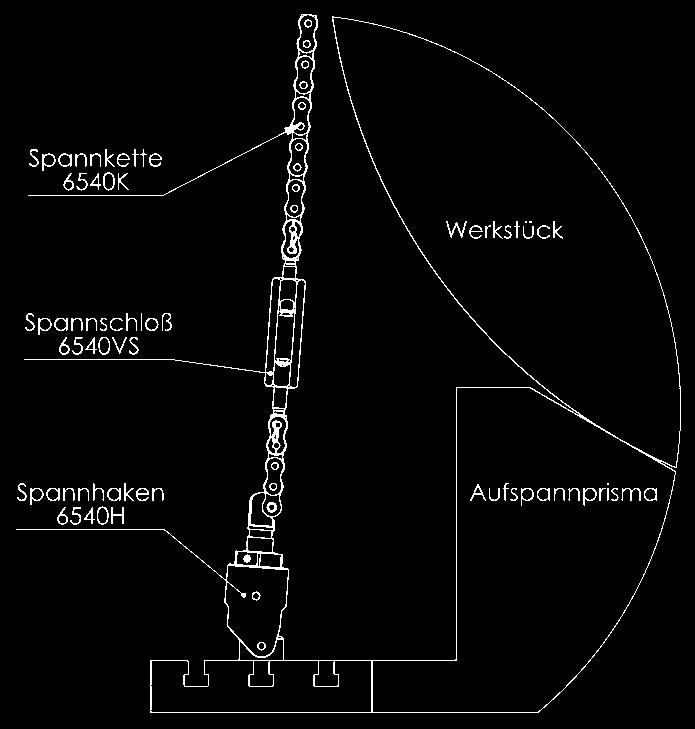

115 Komplet łańcuchów mocujących Nr 6540 Komplet łańcuchów mocujących Haki mocujące i przypory ulepszone cieplnie. Łańcuch wykonany ze stali do ulepszania cieplnego. Mocowanie do rowków teowych nr 6541 należy zamawiać oddzielnie. W skład kompletu wchodzą: - haki mocujące - zestaw zabezpieczający dla łańcucha napinającego - przypory - 4 segmenty łańcuchów o różnych długościach - 4 zapinki do łączenia - 6 zatrzaskowych elementów z tworzywa sztucznego (do ochrony przedmiotu obrabianego) całkowita długość M12 = 1302 mm całkowita długość M16 = 1829 mm Do mocowania elementów o kształcie cylindrycznym (np. korpusy zaworów, kołnierze, obudowy pomp, tłoki itp.). Możliwość zastosowania zarówno na stole maszynowym, jak i paletach napinających. Wstępne ustawienie długości łańcucha oraz siły mocowania następuje przy zaczepie za pomocą nakrętki radełkowej. Następnie na hakach mocujących uzyskuje się wymagany moment obrotowy dla danej siły mocowania. Zamontowanie elementów dociskowych z tworzywa sztucznego służy do ochrony powierzchni. Kożyści: - Równomierne rozłożenie nacisku uniemożliwia odkształcenie obrabianego elementu. - Ochrona obrabianego elementu przez elementy z tworzywa sztucznego wpuszczone w ogniwa łańcucha. - Duży zakres przesuwu (skok napinania) w zaczepie i hakach mocujących. Uwaga: Rowek Śruba G maks. dopuszczalny moment obrotowy [Nm] maks. siła dociskająca Do większych zadań mocowania można użyć również haków mocujących, dociskaczy i łańcuchów napinających o rozmiarze M20 i M24. [kn] , 16, 18 M , 20, 22, 24 M Naprężenie łańcucha przy zdefiniowanym momencie obrotowym Skok zamocowania Długość łańcucha [mm] Skok zamocowania Wielkość łańcucha M16 przy momencie obrotowym 90 Nm Wielkość łańcucha M12 przy momencie obrotowym 45 Nm naprężenie łańcucha [mm] Tabela z wymiarami: A B C E1 F1 H1 min. H1 maks. Skok przy docisku S1 E2 F2 H2 min. H2 maks. Skok przy docisku S2 M N SW ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 115

116 Komplet łańcuchów mocujących Nr 6540H Hak mocujący mechanicznie Zakończenie hakowe, mechaniczne zestaw Nr 6540KS Wielkość Rowek G maks. dopuszczalny moment obrotowy [Nm] maks. siła dociskająca [kn] M12 14, 16, 18 M SW M16 18, 20, 22, 24 M M M M M Tabela z wymiarami: Wielkość A B C E2 F2 H2 min. H2 maks. Skok przy docisku S M M M M Nr 6540G Zaczep Wielkość Rowek G S1 Skok maks. siła dociskająca [kn] M12 14, 16, 18 M M16 18, 20, 22, 24 M M M M M Tabela z wymiarami: Wielkość A B C E1 F1 H1 min. H1 maks M M M M Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

117 Komplet łańcuchów mocujących Nr 6540K Łańcuch rolkowy Pojedynczy łańcuch rolkowy DIN ISO R 606 B, ST Powierzchnia: żelazo niepowlekane. Wielkość maks. siła dociskająca [kn] L M N M M M M M M M M M M M M M M Poszczególne długości łańcuchów mogą być ze sobą dowolnie łączone przy pomocy ogniwa zamykającego (nr 69540V). W razie potrzeby można skrócić łańcuch na każdą dowolną długość. Kożyści: - Bezproblemowe wydłużanie i skracanie łańcucha na wymaganą długość - możliwe obustronne wykorzystywanie przy pomocy podtrzymki lub haka napinającego - odporne na wpływy temperatury i zabrudzenia - Łańcuchy są wstępnie naprężone, dzięki czemu mniejsze rozszerzenie łańcucha. Na zamówienie: Możliwość dostawy nietypowych długości! Nr 6540KS Zestaw zabezpieczający łańcuch napinający całkowicie wstępnie zmontowany Wielkość maks. zabezpieczana siła mocująca [kn] M M M M Dla bezpiecznego zastosowania łańcucha napinającego zestaw zabezpieczający przykręcany jest po prostu pod hakiem mocującym bądź pod podstawą. Następnie należy za pomocą dostarczonego ogniwa zamykającego zamocować zestaw zabezpieczający nad hakiem mocującym bądź nad podstawą. W ten sposób zapobiega się niekontrolowanemu zerwaniu łańcucha napinającego w przypadku pęknięcia haka mocującego lub pęknięcia podstawy. Kożyści: - łatwy montaż zestawu zabezpieczającego - bezpieczne obchodzenie się z łańcuchem napinającym - zwiększona ochrona pracy. Uwaga: W przypadku uszkodzenia zestawu zabezpieczającego konieczna jest wymiana kompletnego zestawu. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 117

118 Komplet łańcuchów mocujących Nr 6540V Ogniwa zamykające z zatyczką Wielkość L M N maks. siła dociskająca [kn] M12 15, M16 25, M20 31, M24 38, Ogniwa zamykające stosowane są do łączenia dwóch łańcuchów. Kożyści: Łatwe i szybkie łączenie i wymiana łańcuchów. Nr 6540F Zatyczka Jednostka opakowania: 10 szt. Wielkość Ilość w opakowaniu. [szt.] M , M , M , M ,5 [St] Nr 6540VS Śruba rzymska Wielkość maks. siła dociskająca [kn] L L1 L2 B1 SW M M M M Śruba rzymska jest mocowana pomiędzy łańcuchami za pomocą dwóch ogniw zamykających. Obracanie powoduje naprężenie łańcucha i redukcję luzu (spowodowanego wydłużeniem łańcucha). Kożyści: - Wytwarzanie optymalnego naciągu wstępnego przy zastosowaniu długich łańcuchów napinających (od 3 m) - Przeciwdziałanie rozciąganiu długich łańcuchów łańcuch napinający 6540K Obrabiany przedmiot śruba rzymska 6540VS hak mocujący 6540H pryzma 118 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

119 Komplet łańcuchów mocujących Nr 6540S Elementy ochronne do ochrony obrabianego elementu. Jednostka opakowania: 6 szt. Elementy ochronne są wciskane w wolne przestrzenie ogniw łańcucha. Kożyści: Wielkość Ochrona powierzchni obrabianego przedmiotu. Ilość w opakowaniu. [szt.] M M M M [St] Nr 6540P Wkładka pryzmowa 120 ulepszone i oksydowane. Wielkość 2R B B2 F H2 H3 H4 L L2 L3 L4 ØS ØS M , , M , , Kożyści: Optymalne zastosowanie łańcucha mocującego dzięki elastycznemu umieszczaniu pryzmy mocującej we wpuście stołu maszyny. Pryzmy mocujące mogą być również stosowane do prostych zadań mocowania na płytach mocujących AMF z otworami w siatce. Uwaga: Poprzez zastosowanie płaskiego kamienia ustalającego nr 6322A lub nr 6322B można dokładnie ustawić pryzmy mocujące we wpuście stołu maszyny. Pryzmy dla rozmiarów M20 i M24 są dostępne na zamówienie. Na zamówienie: Wersje specjalne dostępne na zamówienie. n x R [m] Odległość elementów pryzmy die. D1 [mm] Długość łańcucha LK [mm] (x) = Ilość członów Długość łańcucha LK x 40 = (26) (40) 2 x 40 = (34) (52) 3 x 40 = (38) (66) 4 x 40 = (40) (78) 5 x 40 = (48) (90) 6 x 40 = (60) 1619 (102) 7 x 40 = (72) (114) 8 x 40 = (88) (126) 9 x 40 = (112) (138) 10 x 40 = (138) (152) 1 x 50 = (22) (34) 2 x 50 = (28) (44) 3 x 50 = (28) (54) 4 x 50 = (28) (62) 5 x 50 = (38) (72) 6 x 50 = (46) (82) 7 x 50 = (56) (92) 8 x 50 = (68) (102) 9 x 50 = (88) (110) 10 x 50 = (108) (120) ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 119

120 Komplet łańcuchów mocujących Nr 6541 Mocowanie do rowków teowych Do mocowania kompletu łańcuchów mocujących nr 6540 na stole maszyny. W skład mocowania wchodzą nakrętka teowa, podobna do DIN 508 i śruba DIN 912, klasa wytrzymałości M12 x 14 13, M12 x 16 15, M12 x 18 17, M16 x 18 17, M16 x 20 19, M16 x 22 21, M16 x 24 23, M12x14 * 13, M12x16 * 15, M12x18 * 17, M16x18 * 17, M16x20 * 19, M16x22 * 21, M16x24 * 23, * w przypadku zastosowania zestawu zabezpieczającego nr 6540KS Uwaga: D x rowek A E H K Mocowania do rowków teowych dla haków mocujących i dociskaczy o rozmiarach M20 i M24 są dostępne na zamówienie. Nr 902Md Klucz płaski z wejściem na klucz dynamometryczny na klucz dynamometryczny Do nakrętek dwustronnych sześciokątnych. Wejście na klucz dynamometryczny: 1/2 czworokąt z uchwytem kulowym. Ze stali specjalnej, hartowany i ocynkowany. Kożyści: Uniknięcie uszkodzenia wrzeciona poprzez kontrolowane dociągniecie przy zmianie narzędzia w maszynie. Uwaga: SW L S SW1 Wartość nastawy klucza dynamometrycznego zależy od wymiaru standardowego S. Instrukcja obsługi klucza dynamometrycznego zawiera konieczne dane i wzory obliczeniowe. [Zoll] T T / / Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

121 Dociski boczne z systemem mocowania śrubowego W przypadku napinacza o niskim naciągu szczególnie charakterystyczne jest klinowe działanie szczęk mocujących. W ten sposób osiąga się efekt niskiego naciągu, a obrabiany element jest dociśnięty mocno i bezpiecznie zarówno do zderzaka jak i do stołu maszyny. Siła naprężenia rozkłada się przy tym pionowo i poziomo. Dzięki uchwyceniu z boku możliwa jest nieograniczona i powierzchniowa obróbka od góry także w przypadku niższych elementów. Podane w tabelach siły naprężenia uzyskuje się przy optymalnym ułożeniu śruby mocującej oraz wykorzystaniu maksymalnego dopuszczalnego momentu obrotowego. Obrabiany element dociska się do zderzaka z siłą F1. Siłę ciągu dolnego F2 uzyskuje się przy gładkiej powierzchni obrabianego przedmiotu. Nr 6490 Docisk boczny niski, model Byk ulepszana i oksydowana. Opakowanie: 2 sztuki w kartonie, kompletnie ze śrubami mocującymi ISO 4762 (8.8), nakrętkami teowymi DIN 508 i kluczem trzpieniowym sześciokątnym ISO Dostępne tylko parami! Rowek B C D H L1 L2 L3 F1 [kn] F2 [kn] M , M , M , M , M , M , M , M , M , M , Akcesoria i Rekomendacje Nr 911LG-H100F ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 121

122 Dociski boczne z systemem mocowania śrubowego Nr 6491 Zderzak Ulepszony cieplnie, powierzchnia oksydowana. Rowek A B D H K L1 L2 L ,7 18 M , ,7 22 M , ,7 25 M , ,7 28 M , ,7 32 M , ,7 35 M , ,7 40 M , ,7 44 M , Zderzaki żłobione można stosować jako zderzaki wzdłużne i poprzeczne. Dzięki niskiej konstrukcji nadają się one szczególnie do płaskich elementów. Akcesoria i Rekomendacje Nr 911LG-H100F Nr 6492 Docisk boczny niski, model Mini Byk ulepszana i oksydowana. Opakowanie: 2 sztuki w kartonie, kompletnie ze śrubami mocującymi ISO 4762 (8.8) kluczem trzpieniowym sześciokątnym ISO Dostępne tylko parami! Rowek H min. H maks. B C H1 L X F1 Hmin./Hmax.: zależnie od głębokości rowka według DIN 650. Element mocujący można zeszlifować o X mm. W ten sposób można uzyskać niższe wysokości dociskania. Za pomocą ulepszanych dociskaczy bocznych można mocować wyjątkowo niskie przedmioty. Dzięki klinowaniu szczęk mocujących obrabiany przedmiot jest mocno i pewnie dociskany do stołu maszynowego. Siły poziome są przyjmowane przez śrubę odpowiednią do rozmiaru rowka, która pewnie zaciska docisk bez uszkadzania stołu. [kn] F2 [kn] ,5 13,5 18 1, ,0 0, ,5 13,5 22 1, ,5 0, ,5 17,0 25 2, ,0 0, ,5 16,0 28 2, ,0 1, ,5 21,5 35 3, , Akcesoria i Rekomendacje Nr 911LG-H100F 122 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

123 Dociski boczne z systemem mocowania śrubowego Nr 6492D Docisk boczny niski podwójny, model Mini Byk ulepszana i oksydowana. Opakowanie: 2 sztuki w kartonie, kompletnie ze śrubami mocującymi ISO 4762 (8.8) kluczem trzpieniowym sześciokątnym ISO Dostępne tylko parami! Rowek H min. H maks. B C H1 L X F1 Hmin./Hmax.: zależnie od głębokości rowka według DIN 650. Element mocujący można zeszlifować o X mm. W ten sposób można uzyskać niższe wysokości dociskania. Za pomocą ulepszanych dociskaczy bocznych można mocować wyjątkowo niskie przedmioty. Dzięki klinowaniu szczęk mocujących przedmiot obrabiany dociskany jest mocno i pewnie do stołu maszynowego. Siły poziome są przyjmowane przez jedną z odpowiednich do rozmiaru rowka śrubę, która zaciska pewnie docisk bez uszkadzania stołu. [kn] F2 [kn] ,5 13,5 18 1, ,0 0, ,5 13,5 22 1, ,5 0, ,5 17,0 25 2, ,0 0, ,5 16,0 28 2, ,0 1, ,5 21,5 35 2, ,0 1, Akcesoria i Rekomendacje Nr 911LG-H100F ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 123

124 Dociski boczne z systemem mocowania śrubowego Nr 6494 Docisk boczny niski, model Maxi Byk Korpus: żeliwo sferoidalne. Szczęki: ulepszone cieplnie, oksydowane na brąz. Pakowanie: po 2 szt. w kartonie, kluczem trzpieniowym sześciokątnym ISO Dostępne tylko parami! * Siły docisku F1 i F2 zależą od szerokości rowków teowych. Rowek B1 B2 C H1 H2 H3 L1 L2 F1* Szerokie szczęki mocujące Maxi Bulle dla wyższych narzędzi to kolejny etap rozwoju sprawdzonych szczęk mocujących nr Powierzchnie klina przy tych napinaczach ułożono tak korzystnie, że już przy bardzo niewielkiej sile obsługi powstaje maksymalna siła naprężenia. Śruby mocujące należy zamówić oddzielnie, w zależności od szerokości rowka śruby dla rowków o przekroju T DIN 787 dwie sztuki dla każdej szczęki. Jeżeli z jakiegoś powodu śruby mocujące nie mogą wystawać powyżej górnej krawędzi mocowania, to zalecamy śruby z wewnętrznym gniazdem sześciokątnym ISO 4762 z podkładkami DIN 6340 oraz nakrętkami do rowków T DIN 508. [kn] F2* [kn] 0,2 0,4 0,6 0,8 1, ,5 1,5 1,6 1,6 1,7 1, Akcesoria i Rekomendacje Nr 911LG-H100F 124 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

125 Dociski boczne z systemem mocowania śrubowego Nr 6497 Docisk boczny wzmocniony z odwracaną płytką szczęki. Typ wysoki z dokładną prowadnicą pryzmatyczną. Korpus: żeliwo ciągliwe. Szczęki: stal nawęglana Odwracalna płytka szczęk z powierzchnią gładką do części obrobionych i powierzchnią rowkowaną do powierzchni nieobrobionych * Siły docisku F1 i F2 zależą od szerokości rowków teowych. Rowek B1 B2 C E H min. H maks. H1 H2 L1 L2 F1* , , , Dzięki wysokiej powierzchni napinania te stabilne szczęki nadają się do bocznego napinania wysokich elementów obróbki. Do zamocowania stabilnych szczęk mocujących na stole maszynowym zalecamy zastosowanie dwóch śrub mocujących! Śruby mocujące należy zamówić oddzielnie, w zależności od szerokości rowka śruby dla rowków o przekroju T DIN 787 dwie sztuki dla każdej szczęki. [kn] F2* [kn] 1,2 2,2 3,0 4,2 4,5 4,5 4,8 4,8 5,4 Md [Nm] Akcesoria i Rekomendacje Nr 911LG-H100F ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 125

126 Dociski boczne z systemem mocowania śrubowego Nr 6497G Stabilne szczęki mocujące, zamknięte z odwracaną płytką szczęki. Typ wysoki z dokładną prowadnicą pryzmatyczną. Korpus: żeliwo ciągliwe. Szczęki: stal nawęglana Odwracalna płytka szczęk z powierzchnią gładką do części obrobionych i powierzchnią rowkowaną do powierzchni nieobrobionych. Zamknięty rowek do zastosowania na tokarkach karuzelowych Rowek B1 B2 C E H min. H maks. H1 H2 L1 L2 L3 F1* , , , , Dzięki wysokiej powierzchni napinania te stabilne szczęki nadają się do bocznego napinania wysokich elementów obróbki. Do zamocowania stabilnych szczęk mocujących na stole maszynowym zalecamy zastosowanie dwóch śrub mocujących! Śruby mocujące należy zamówić oddzielnie, w zależności od szerokości rowka śruby dla rowków o przekroju T DIN 787 dwie sztuki dla każdej szczęki. [kn] F2* [kn] 1,2 2,2 3,0 4,2 4,5 4,5 4,8 4,8 5,4 Md [Nm] Akcesoria i Rekomendacje Nr 911LG-H100F 126 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

127 Dociski boczne z systemem mocowania śrubowego Nr 6497A Zderzak, trwały Odwracane szczęki mocujące, wysoka konstrukcja. Korpus: staliwo. Szczęki mocujące: stal nawęglana. Z gładkim bokiem do części obrabianych oraz bokiem o żłobkowanej powierzchni do surowych powierzchni mocowania. NOWOŚĆ! Ogranicznik do części obrabianych lub urządzeń mocowanych za pomocą docisku bocznego wzmocnionego na stole maszynowym. Szczęki mocujące można obracać według potrzeby tak, aby dostępna była powierzchnia gładka lub żłobkowana. Uwaga: Rowek B1 B2 E G H1 H2 H3 K L1 L2 L M ,0 66, M ,5 91, M ,0 117, Dzięki zastosowaniu płaskiego wpustu przesuwnego nr 6322A lub 6322B istnieje możliwość ustawienia ogranicznika dokładnie w rowku stołu maszynowego. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 127

128 Płyta mocująca Nr 6497B Płyta mocująca NOWOŚĆ! B1 B2 D E G L ,1 65 M ,1 75 M ,1 90 M Płyta mocująca o żłobkowanej powierzchni do obróbki części surowych. Można ją montować na docisku bocznym wzmocnionym lub jako ogranicznik. 128 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

129 Płaskie dociski Mocowanie z naciskiem poziomym: Proste przyśrubowanie napinacza poziomego zapewnia utrzymanie z dołu i napięcie obrabianego elementu. Aktywna część napinacza składa się z 3 elementów jednej części sztywnej i dwóch elastycznych. Mocowanie obrabianego elementu odbywa się w 3 etapach: Styk: Giętkie elementy napinacza układają się na obrabianym przedmiocie. Zastosowanie mimośrodu: Szybkie mocowanie 1/4 obrotu Dociśnięcie: Giętkie elementy napinacza dociskają obrabiany przedmiot, aż dojdzie do zetknięcia się go ze sztywnym kołkiem napinającym. Mocowanie i pozycjonowanie: Sztywny kołek napinający powoduje mocowanie obrabianego elementu. Napięcie wysoko ułożone Napięcie na powierzchni rozłożenia Siła mocowania: Moment dokręcenia: Skok mimośrodu: 4,000 N 9 Nm 1.2 mm Nr 6493N Docisk boczny dla zacisku stołowego, poziomy składający się z elementu dociskowego i zderzaka. Rowek Sila dociskajaca [N] Wysokość mocowania [mm] Skok A B ,5 1, ,5 1, ,5 1, ,5 1, ,5 1, Akcesoria i Rekomendacje Nr 6493SP, strona 130 Nr 6493S, strona 130 Nr 6493F, strona 131 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 129

130 Płaskie dociski Nr 6493SP Element mocujący, poziomy Sila dociskajaca [N] Wysokosc mocowania A [mm] B C D E F , * ,5 20 2, * * Skok mimośrodu = 1,2 mm. Dociski dolne obracają się wokół wałka mimośrodowego, który wytwarza siłę mocującą. Możliwe jest mocowanie we wszystkich kierunkach. Element mocujący (1 zderzak sztywny) umożliwia prawidłowe przyłożenie materiału do zderzaków. 1 otwór Ø 12,0 H7 głębokość 18,5 min. Nr 6493S Zderzak, uchylny sztywne, szlifowane, uchylne zderzaki mocowane są specjalnymi śrubami, które zapewniają dużą dokładność przy montażu. Wysokosc mocowania A [mm] B C D E F , ,5 20 2, Zderzak uchylny (1 zderzak sztywny) wymaga 2 zderzaków do pozycjonowania materiału wzdłuż prostej. 1 otwór Ø 8,0 H7 - głębokość 6,0 M8 - głębokość 14,0 130 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

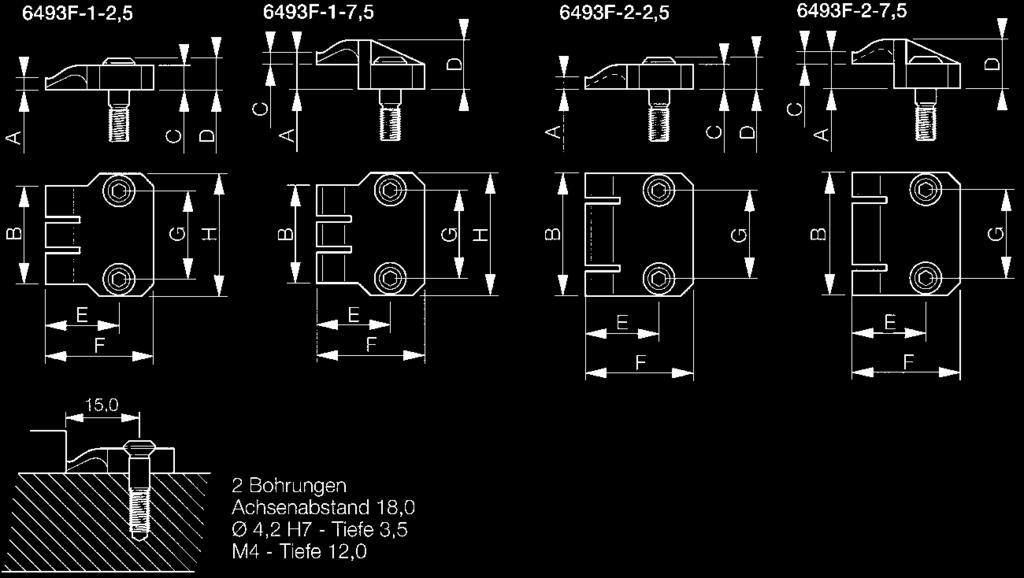

131 Płaskie dociski Nr 6493F Zderzak, trwały szlifowane, stałe zderzaki mocowane są specjalnymi śrubami, które zapewniają dużą dokładność przy montażu. Wielkość 1 - prosty zderzak Wielkość 2 - podwójny zderzak Wielkość Wysokosc mocowania A [mm] B C D E F G H ,5 20 5,0 6, ,5 20 2,5 10, ,5 25 5,0 6, ,5 25 2,5 10, Rozmiar 1 - zderzak prosty (1 zderzak sztywny): Dla pozycjonowania narzędzia wzdłuż prostej potrzebne są dwa zderzaki. Rozmiar 2 - zderzak podwójny (2 zderzaki sztywne): Do pozycjonowania narzędzia wzdłuż prostej potrzebny jest jeden zderzak. Nr 6499 Docisk boczny z dźwignią mimośrodową Hartowany i oksydowany. Dźwignia mimośrodowa zapewnia szybki docisk. Niska konstrukcja docisku zapobiega zmianie pozycji mocowania przedmiotu obrabianego. Przedmiot obrabiany jest jednocześnie dociskany do zderzaka i do podłoża. 2 otwory Rozstaw osi 18,0 Ø 4,2 H7 głębokość 3,5 M4 głębokość 12,0 Rowek B C L1 L2 M F M10 9 0, M12 9 0,6 860 [kn] F2 [kn] ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 131

132 Mechaniczny element mocujący z ciągiem dolnym Nr 6489 Mechaniczny element mocujący z ciągiem dolnym, mimośrodowy Siła dociskająca pionowa [kn] moment dociągający Md [Nm] Ø K [mm] Wyrównanie boczne dla jednego docisku [mm] Grubość krawędzi mocującej przy stopie alum. min. [mm] ,9-11,8 ±0, ,9-12,8 ±0, ,9-13,8 ±0, ,9-14,8 ±0, ,9-15,8 ±0, ,9-16,8 ±0, Zastosowanie przy elementach z dostępnymi lub później umieszczonymi otworami. - Po wstawieniu segmentów mocujących w otwory możliwa jest bezproblemowa i bezpieczna obróbka 5-stronna. - Do uruchomienia elementu stosować prosty klucz nasadowy trzpieniowy sześciokątny (SW 10). - Dostępna krawędź mocująca służy do mocowania elementu mocującego z ciągiem dolnym na stole maszyny. - Do pozycjonowania na urządzeniu na spodzie dostępne są dwa otwory pozycjonujące (trzpień ISO mm). Kożyści: - Wszystkie części wykonano ze stali ulepszanej. Wszystkie komponenty są azotowane jonowo i mają tym samym bardzo dobrą odporność na zużycie i korozję. - Dwuczęściowe segmenty mocujące są zewnętrznie zazębione. - Elastyczne możliwości zastosowania dzięki łatwej obsłudze i mocowaniu na stole maszyny. Uwaga: - Przy mocowaniu hartowanych elementów lub elementów z GG / GGG prosimy o kontakt. - Należy uwzględnić siłę odśrodkową! - Siła składowa przy zakładaniu elementu nie może przekroczyć wartości w tabeli Siła składowa. - Do mocowania na stole maszyny można stosować łapy dociskowe do imadeł maszynowych śrubowych (nr 6325; nr : 74682, ). Na zamówienie: Pozostałe wielkości, wersje specjalne bez podciągu oraz jako elementy podporowe. Otwór do mocowania w przedmiocie obrabianym Powierzchnia przylegania Tabela z wymiarami: Akcesoria i Rekomendacje DIN 6314, strona 38 Nr 6310, strona 36 Nr 6311, strona 37 Sila przesuniecia pozioma [kn] Sila radialna tuleja dociskowa [kn] Skok rozprezny [mm] Średnica tłoka mocującego [mm] Sila boczna [N] C D D1 D ,8 27 1, , , ,8 27 1, , , ,0 27 1, , , ,0 27 1, , , ,5 27 1, , , ,5 27 1, , ,6 132 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

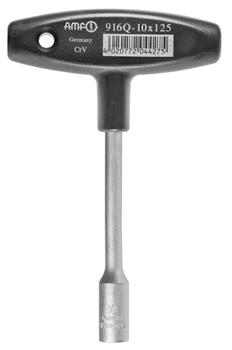

133 Mechaniczny element mocujący z ciągiem dolnym Nr 916Q Klucz nasadowy trzpieniowy sześciokątny z poprzecznym uchwytem sześciokątny z poprzecznym uchwytem Klucz ze stali CHROMOWO-WANADOWEJ, Hartowany i matowo chromowany. Uchwyt: Tworzywo sztuczne odporne na uderzenia (bez kadmu), czarny. SW L1 B D L ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące

134 Docisk krawędziowy Nr 6498 Docisk krawędziowy komplet z mocowaniem. Mocowanie za pomocą śrub w klasie wytrzymałości Wielkość Rowek moment dociągający Md [Nm] H ±0,1 F1 [kn] F2 [kn] M12x M16x M20x Mechaniczny docisk boczny z dociskaniem dolnym można zastosować jako element mocujący lub jako zderzak stały. Kręcenie śruby nastawczej powoduje napinanie materiału za pomocą haków mocujących. Równocześnie powstaje efekt docisku dolnego na powierzchnię przylegania. Dzięki zamocowaniu z boku zderzaka można mocować materiał z większą dokładnością. W połączeniu z płytą podstawową nr 6498FT docisk boczny może być używany również poprzecznie do rowka stołu mocującego. Przy wykorzystaniu okrągłej płyty bazowej nr 6498FR montaż tylko wzdłuż rowka stołu mocującego. Kożyści: - kompaktowa budowa - silne, bezpieczne mocowanie materiału dzięki efektowi docisku dolnego - możliwość zastosowania zwiększonego docisku płyt wokół otworów i wpustów - docisk boczny płyt wokół powierzchni bez uszkodzenia konturu - gwint boczny umożliwia zamocowanie zderzaka - możliwość stosowania w pozycji pionowej i poziomej - redukcja kosztów uzbrajania docisku dzięki zaoszczędzeniu zarówno czasu, jak i elementów - zastosowanie wszechstronne i wielowariantowe. Uwaga: Dzięki zastosowaniu płaskiego kamienia ustalającego nr 6322A lub nr 6322B jest możliwe ustawianie pozycji docisku bocznego bezpośrednio w szczelinie stołu maszynowego. Na zamówienie: Na życzenie dostepne wykonanie specjalne (wymiar H ±0,01). Obrabiany przedmiot Akcesoria i Rekomendacje Nr 911LG-H100F Tabela z wymiarami: Wielkość B B1 B2 B3 D +2 E3 G G1 G2 G3 H1 H2 R SW M12x ,0 9, ,0 M12 M12 M6 M M16x ,5 13, ,5 M16 M16 M6 M M20x ,5 18, ,0 M20 M16 M6 M Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

135 Docisk krawędziowy Nr 6498FR Płyta podstawowa, okrągła kompletna ze śrubami mocującymi. Mocowanie za pomocą śrub w klasie wytrzymałości Widok z góry Użycie wraz z dociskiem bocznym nr 6498, w celu zamocowania w poprzek i wzdłuż do wpustu w stole. Rozmiar M16x18 może być stosowany na płycie rastrowej M16. Kożyści: - Do łatwego zastosowania napinacza bocznego podczas mocowania poprzecznego i wzdłużnego do rowka - Podwyższenie położenia obrabianego przedmiotu. Uwaga: Wielkość Rowek H ±0,1 Dzięki zastosowaniu płaskiego kamienia ustalającego nr 6322B jest możliwe dokładne połączenie docisku bocznego z okrągłą płytą podstawową. Z płaskim kamieniem ustalającym nr 6322A lub nr 6322B możliwe jest ustawienie płyty podstawowej dokładnie na stole maszynowym. Na zamówienie: Na życzenie dostepne wykonanie specjalne (wymiar H ±0,01). B3 D +2 E3 E4 G G3 R M12x ,0 28,0 M12 M M16x ,5 25,5 M16 M M20x ,0 31,0 M20 M Widok z dołu Akcesoria i Rekomendacje Nr 911LG-H100F Nr 6498FT Płyta podstawowa komplet z mocowaniem. Mocowanie za pomocą śrub w klasie wytrzymałości Zastosowanie z dociskiem bocznym nr 6498 w celu zamocowania poprzecznie względem stołu mocującego. Kożyści: Wielkość Rowek H ±0,1 - Do łatwego zastosowania napinacza bocznego podczas mocowania poprzecznego i wzdłużnego do rowka - Podwyższenie położenia obrabianego przedmiotu. Na zamówienie: Na życzenie dostepne wykonanie specjalne (wymiar H ±0,01). B E1 E2 G L R M12x M M16x M M20x M Akcesoria i Rekomendacje Nr 911LG-H100F ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 135

136 Napinacz z rowkami Nr 6495 Napinacz z rowkami komplet z mocowaniem. Stal, ulepszona i odpuszczona w odcieniu oksydowania. Wielkość Rowek F1 [kn] F2 [kn] H2 Klucze sześciokątne [mm] , , , Wsuń napinacz z rowkami w rowek o przekroju w stole maszyny. 2. Ustaw przy przedmiocie obrabianym. 3. Ustal śrubę mocującą stół maszyny. 4. Śruba mocująca powoduje napięcie przedmiotu obrabianego. Kożyści: - Do napinania bardzo płaskich przedmiotów obrabianych - Napinanie przedmiotów obrabianych z boku w celu obróbki całych powierzchni bez konturów powodujących zakłócenia - Możliwość zastosowania w poziomie i pionie. Uwaga: Aby zmniejszyć zużycie śruby mocującej, zalecamy użycie pasty do śrub AMF nr Zawiera ona kombinację aktywnych środków smarnych i jest odporna na działanie wysokich temperatur oraz zmywanie. Akcesoria i Rekomendacje Nr 911LG-H100F Tabela z wymiarami: Wielkość B B1 G H H1 L ,6 M ,4 M ,5 M Nr 6495S Śruba mocująca do napinacza z rowkami Klasa wytrzymałości 10.9 Wielkość G L Klucze sześciokątne M M M [mm] 136 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

137 Docisk boczny Nr 6496 Docisk boczny Komplet z mocowaniem. Stal, ulepszona i odpuszczona w odcieniu oksydowania. 1. Wsuń docisk boczny w rowek o przekroju T w stole maszyny. 2. Ustaw przy przedmiocie obrabianym. 3. Ustal śruby mocujące stół maszyny. 4. Śruba mocująca powoduje napięcie przedmiotu obrabianego. Kożyści: - Do napinania bardzo płaskich przedmiotów obrabianych - Napinanie przedmiotów obrabianych z boku w celu obróbki całych powierzchni bez konturów powodujących zakłócenia - Możliwość zastosowania w poziomie i pionie. Uwaga: Wielkość Rowek G F1 [kn] Aby zmniejszyć zużycie śrub mocujących, zalecamy użycie pasty do śrub AMF nr Zawiera ona kombinację aktywnych środków smarnych i jest odporna na działanie wysokich temperatur oraz zmywanie. F2 [kn] H min. H maks M12x14 14 M , M12x16 16 M , M16x18 18 M , M16x20 20 M , M20x22 22 M , M20x24 24 M , M20x28 28 M , Tabela z wymiarami: Wielkość B H1 L L1 L M12x M12x M16x M16x M20x M20x M20x Nr 6496BF Zestaw mocujący do docisku bocznego Obejmuje 3 śrubę cylindryczną DIN 6912, 3 wpust przesuwny T DIN 508 i 1 podkładkę kulistą DIN 6319C. Wielkość Rowek G L Klucze sześciokątne [mm] M12x14 14 M M12x16 16 M M16x18 18 M M16x20 20 M M20x22 22 M M20x24 24 M M20x28 28 M Akcesoria i Rekomendacje Nr 911LG-H100F Nr 6496F Sprężyna ze śrubą Wielkość M M M20 30 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 137

138 W temacie podkładek równoległych i elementów do pozycjonowania detali > Wykonanie: Dzięki korzystnemu stopniowaniu liczb normalnych dla pojedynczych części pojawiają się liczne możliwości połączeń. > Jakość: Wysoka odporność na zużycie gwarantuje długą żywotność podkładek AMF. > Jakość dla każdego zastosowania: Nasze równoległe podłoża otrzymać można w trzech klasach jakości: Standard precyzja superprecyzja Pryzmy traserskie AMF stosuje się jako podpory, zderzaki bądź wkładki do obrabiarek. W przypadku imadeł maszynowych i płyt traserskich są one niezbędne do równoległego rozłożenia obrabianych elementów. > Równoległe podłoża firmy AMF, zderzaki i uchwyty do przedmiotów obrabianych w zastosowaniu do wiercenia płyty fundamentowej 138 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

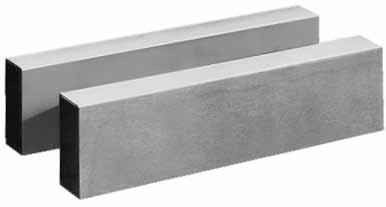

139 Podkładek równoległych DIN 6346S Komplet płytek równoległościennych Cechy produktu: W skrzynce drewnianej z wieczkiem. Szlifowane dokładnie, parami płasko-równoległe Wymiary podane na produkcie. Stal nawęglana. Tolerancja pary elementów na wysokości tp2 i szerokości tp1 IT 5. Tolerancja wymiaru znamionowego wysokości i szerokości wg DIN ISO 2768m. Pozostałe wymiary wg DIN ISO 2786m. Dzięki zastosowaniu przyrostu geometrycznego uzyskuje się maksymalne wykorzystanie wysokości przylegania: 2,5-25 mm ponad 40 różnych wysokości 2,5-45 mm 4-32 mm ponad 40 różnych wysokości 4-57 mm 4-40 mm ponad 40 różnych wysokości 4-72 mm 8-50 mm ponad 30 różnych wysokości 8-90 mm 8-63 mm ponad 40 różnych wysokości mm mm ponad 14 różnych wysokości mm. Uwaga: Wielkość Para Skrzynia dł. x szer. x wys , x100x 36 1, x115x 50 3, x115x 70 7, x215x125 27, x145x 50 1, x158x 75 4,9 Zestawy warsztatowe Rozmiar 2,5 25 Zawartość zestawu (szer. x wys. x dług.): 2,5x8x63 / 3,2x10x63 / 4,0x12x63 / 5,0x16x63 / 6,3x20x63 / 4,0x12x100 / 5,0x16x100 / 6,3x20x100 / 8,0x25x100 mm Rozmiar 4,0 40 Zawartość zestawu (szer. x wys. x dług.): 4,0x12x100 / 5,0x16x100 / 6,3x20x100 / 8,0x25x100 / 8,0x25x160 / 10,0x32x160 / 12,0x40x160 mm Rozmiar 8,0 63 Zawartość zestawu (szer. x wys. x dług.): 8,0x25x100 / 10,0x32x100 / 12,0x40x100 / 16,0x50x160 / 20,0x63x160 mm Rozmiar Zawartość zestawu (szer. x wys. x dług.): 20,0x63x250 / 25,0x80x250 / 32,0x100x250 mm [Kg] Zestawy imadeł Rozmiar 4,0 32 Zawartość zestawu (szer. x wys. x dług.): 4,0x12x100 / 5,0x16x100 / 6,3x20x100 / 8,0x25x100 / 10,0x32x100 mm Rozmiar 8,0 50 Zawartość zestawu (szer. x wys. x dług.): 8,0x25x160 / 10,0x32x160 / 12,0x40x160 / 16,0x50x160 mm DIN 6346P Płytki równoległościenne, w parach Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na produkcie. Stal nawęglana. Tolerancja pary elementów na wysokości tp2 i szerokości tp1 IT 5. Tolerancja wymiaru znamionowego wysokości i szerokości wg DIN ISO 2768m. Pozostałe wymiary wg DIN ISO 2786m. B H L , , , , , , , , , , , , , , , , , , , , ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 139

140 Podkładek równoległych Nr 6347SP Komplet płytek równoległościennych, wykonanie bardzo precyzyjne Cechy produktu: W skrzynce drewnianej z wieczkiem. Szlifowane dokładnie, parami płasko-równoległe. Wymiary podane na produkcie. Stal nawęglana. Tolerancja pary elementów tp na wysokości 0,004 mm. Tolerancja wymiaru znamionowego na wysokości ±0,004 mm. Pozostałe wymiary wg DIN ISO 2786m. Budowa i użytkowanie: Zawartość dla każdej pary (szer. x wys.): 10x14 / 10x16 / 10x18 / 10x20 / 10x22 / 10x24 / 10x26 / 10x28 / 10x30 / 10x32 / 10x35 / 10x40 / 10x45 / 10x50 mm. Para L ,9 Płytki podkłada się pod materiał podczas różnych procesów obróbki. Duża precyzja wykonania płytek równoległościennych zapewnia równoległe mocowanie materiałów. [Kg] Nr 6347P Komplet płytek równoległościennych, wykonanie precyzyjne Cechy produktu: W skrzynce drewnianej z wieczkiem. Szlifowane dokładnie, parami płasko-równoległe. Wymiary podane na produkcie. Stal nawęglana. Para L ,9 [Kg] Tolerancja pary elementów tp na wysokości 0,01 mm. Tolerancja wymiaru znamionowego na wysokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. Nr 6347S Komplet płytek równoległościennych, standard Cechy produktu: W skrzynce drewnianej z wieczkiem. Szlifowane dokładnie, parami płasko-równoległe. Wymiary podane na produkcie. Stal nawęglana. Para L ,9 [Kg] Tolerancja pary elementów tp na wysokości 0,01 mm. Tolerancja wymiaru znamionowego wysokości i szerokości wg DIN ISO 2768m. Pozostałe wymiary wg DIN ISO 2786m. 140 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

141 Podkładek równoległych Nr 6347PSP Płytki równoległościenne, w parach, wykonanie bardzo precyzyjne Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na produkcie. Stal nawęglana. Tolerancja pary elementów tp na wysokości 0,004 mm. Tolerancja wymiaru znamionowego na wysokości ±0,004 mm. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. Duża precyzja wykonania płytek równoległościennych zapewnia równoległe mocowanie materiałów. Nr 6347PP Płytki równoległościenne, w parach, wykonanie precyzyjne Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na produkcie. Stal nawęglana. Tolerancja pary elementów tp na wysokości 0,01 mm. Tolerancja wymiaru znamionowego na wysokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 141

142 Podkładek równoległych Nr 6347PS Płytki równoległościenne, w parach, wykonanie standardowe Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na produkcie. Stal nawęglana. Tolerancja pary elementów tp na wysokości 0,01 mm. Tolerancja wymiaru znamionowego wysokości i szerokości wg DIN ISO 2768m. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. 142 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

143 Podkładek równoległych Nr 6348SP Komplet płytek równoległościennych, wykonanie bardzo precyzyjne Cechy produktu: W stojaku drewnianym. Szlifowane dokładnie, parami płasko-równoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości i szerokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. Budowa i użytkowanie: Rozmiar 100, zawartość dla każdej pary (szer. x wys.): 2x5 / 2x10 / 2x15 / 2x20 / 3x6 / 3x11 / 3x16 / 3x21 / 4x7 / 4x12 / 4x17 / 4x22 / 5x8 / 5x13 / 5x18 / 5x23 / 6x9 / 6x14 / 6x19 / 6x24 mm. Rozmiar 125, zawartość dla każdej pary (szer. x wys.): 8x11 / 8x16 / 8x21 / 8x26 / 8x31 / 8x36 / 10x13 / 10x18 / 10x23 / 10x28 / 10x33 / 10x38 / 12x15 / 12x20 / 12x25 / 12x30 / 12x35 / 12x40 / 14x17 / 14x22 / 14x27 / 14x32 / 14x37 / 14x42 mm. Rozmiar 150, zawartość dla każdej pary (szer. x wys.): 8x11 / 8x16 / 8x21 / 8x26 / 8x31 / 8x36 / 10x13 / 10x18 / 10x23 / 10x28 / 10x33 / 10x38 / 12x15 / 12x20 / 12x25 / 12x30 / 12x35 / 12x40 / 14x17 / 14x22 / 14x27 / 14x32 / 14x37 / 14x42 mm. Wielkość Para L Płytki podkłada się pod materiał podczas różnych procesów obróbki. Duża precyzja wykonania płytek równoległościennych zapewnia równoległe mocowanie materiałów. [Kg] Nr 6348P Komplet płytek równoległościennych, wykonanie precyzyjne Cechy produktu: W stojaku drewnianym. Szlifowane dokładnie, parami płasko-równoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Wielkość Para L [Kg] Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. Nr 6348S Komplet płytek równoległościennych, standard Cechy produktu: W stojaku drewnianym. Szlifowane dokładnie, parami płasko-równoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Wielkość Para L [Kg] Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego wysokości i szerokości wg DIN ISO 2768m. Pozostałe wymiary wg DIN ISO 2786m. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 143

144 Podkładek równoległych Nr 6348PSP Płytki równoległościenne, w parach, wykonanie bardzo precyzyjne, długość 100 mm Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości i szerokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. Duża precyzja wykonania płytek równoległościennych zapewnia równoległe mocowanie materiałów. Nr 6348PSP Płytki równoległościenne, w parach, wykonanie bardzo precyzyjne, długość 125 mm Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości i szerokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. Duża precyzja wykonania płytek równoległościennych zapewnia równoległe mocowanie materiałów. 144 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

145 Podkładek równoległych Nr 6348PSP Płytki równoległościenne, w parach, wykonanie bardzo precyzyjne, długość 150 mm Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości i szerokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. Duża precyzja wykonania płytek równoległościennych zapewnia równoległe mocowanie materiałów. Nr 6348PP Płytki równoległościenne, w parach, wykonanie precyzyjne, długość 100 mm Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 145

146 Podkładek równoległych Nr 6348PP Płytki równoległościenne, w parach, wykonanie precyzyjne, długość 125 mm Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. Nr 6348PP Płytki równoległościenne, w parach, wykonanie precyzyjne, długość 150 mm Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. 146 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

147 Podkładek równoległych Nr 6348PS Płytki równoległościenne, w parach, standard, długość 100 mm Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego wysokości i szerokości wg DIN ISO 2768m. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. Nr 6348PS Płytki równoległościenne, w parach, standard, długość 125 mm Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego wysokości i szerokości wg DIN ISO 2768m. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 147

148 Podkładek równoległych Nr 6348PS Płytki równoległościenne, w parach, standard, długość 150 mm Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego wysokości i szerokości wg DIN ISO 2768m. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. 148 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

149 Podkładek równoległych Nr 6349PP Płytki równoległościenne, w parach, wykonanie precyzyjne Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na produkcie. Hartowane. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 149

150 Podkładek równoległych Nr 6349P Komplet płytek równoległościennych, wykonanie precyzyjne Cechy produktu: W stojaku drewnianym. Szlifowane dokładnie, parami płasko-równoległe. Wymiary podane na produkcie. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. Budowa i użytkowanie: Rozmiar 24, zawartość dla każdej pary (szer. x wys.): 3x11 / 3x13 / 3x15 / 3x16 / 3x17 / 3x18 / 3x20 / 3x21 / 3x22 / 3x23 / 3x25 / 3x26 / 3x27 / 3x28 / 3x30 / 3x31 / 3x32 / 3x33 / 3x35 / 3x36 / 3x37 / 3x38 / 3x40 / 3x42 mm. Rozmiar 32, zawartość dla każdej pary (szer. x wys.): 3x11 / 3x12 / 3x13 / 3x14 / 3x15 / 3x16 / 3x17 / 3x18 / 3x19 / 3x20 / 3x21 / 3x22 / 3x23 / 3x24 / 3x25 / 3x26 / 3x27 / 3x28 / 3x29 / 3x30 / 3x31 / 3x32 / 3x33 / 3x34 / 3x35 / 3x36 / 3x37 / 3x38 / 3x39 / 3x40 / 3x41 / 3x42 mm. Wielkość Para L , ,5 Płytki podkłada się pod materiał podczas różnych procesów obróbki. [Kg] Nr 6344SP Komplet płytek równoległościennych, profil falowy Cechy produktu: W skrzynce drewnianej z wieczkiem. Grubość materiału 0,3 mm. Szlifowanie precyzyjne. Sprężyny - stal hartowana i odpuszczona. Fazowanie wysokości 2 mm. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości ±0,004 mm. Pozostałe wymiary wg DIN ISO 2786m. Budowa i użytkowanie: Rozmiar 9 23, zawartość dla każdej pary (szer. x wys.): 0,3x9 / 0,3x11 / 0,3x13 / 0,3x15 / 0,3x17 / 0,3x19 / 0,3x21 / 0,3x23 mm. Rozmiar 25 39, zawartość dla każdej pary (szer. x wys.): 0,3x25 / 0,3x27 / 0,3x29 / 0,3x31 / 0,3x33 / 0,3x35 / 0,3x37 / 0,3x39 mm. Zastosowanie płytek równoległościennych o profilu falowym pozwala zaoszczędzić czas podczas mocowania materiałów do cięcia, frezowania, wiercenia itd. Kożyści: Wielkość Para L Na powierzchni rozkładu nie zostają żadne wióry - brak czynników niekorzystnie wpływających na równoległe położenie obrabianego elementu - można łatwo napiąć więcej płaskich elementów lub pojedyncze cienkie elementy. 150 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

151 Płytki równoległościowe Nr 6350 Zderzaki równoległościenne, para Cechy produktu: Do stołów maszynowych. Do zastosowania również jako płytki równoległościenne. Szlifowanie dokładne poprzeczne, parami, płasko-równoległe. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości DIN ISO 2768m. Tolerancja szerokości znamionowej h7. Pozostałe wymiary wg DIN ISO 2786m. B H L Zderzaki równoległe są przeznaczone przede wszystkim dla małych i średnich maszyn. Zderzaki są dopasowane do szczelin mocowania w maszynach z tolerancją H8. Para zderzaków jest umieszczana w maszynie i dzięki temu materiał może być ustawiony równolegle do stołu. Nr 6328 Zderzak cylindryczny Hartowany i szlifowany. Krótka, ±0,01 mm tolerancja wysokości Wykonanie szlifowane może służyć także jako podpórka. Rowek A h6 B -0,6 D ±0,01 H1 ±0,01 krótki H1 ±0,2 dlugi H2 H3 Sruba ISO , M6x , M6x , M8x , M8x , M8x , M8x , M10x , M10x , M10x , M10x , M12x , M12x Na zamówienie: Inne wielkości na życzenie. tylko w krótszej wersji ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 151

152 Płytki równoległościowe Nr 6351 Zderzak równoległościenny, pojedynczy Hartowany i szlifowany. Odchyłka równoległości 0,02 mm Tolerancja w parze 0,02 mm. Tolerancja wysokości dla wymiaru nominalnego DIN 7168 średnia Rowek B C H L Odpowiednia śruba DIN508,ISO476,DIN6340,DIN M10x10-M20x24 1, M12x12-M24x36 5, M12x12-M24x36 12,1 [Kg] Nr 6351 Zderzaki równoległościenne, para Hartowane i szlifowane. Odchyłka równoległości 0,02 mm Tolerancja w parze 0,02 mm. Tolerancja wysokości dla wymiaru nominalnego DIN 7168 średnia Rowek B C H L Odpowiednia śruba DIN508,ISO476,DIN6340,DIN M10x10-M20x24 3, M12x12-M24x36 11, M12x12-M24x36 24,2 [Kg] Zderzaki równoległe to elementy ustawiające doskonale nadające się do maszyn średnich i dużych. Do rowków 20H7 zderzaka równoległego pasują stałe kamienie ustalające nr 6322A oraz swobodne kamienie ustalające DIN Dzięki połączeniu z kamieniami ustalającymi o różnej dokładności, mogą być stosowane na stołach o różnych szerokościach rowków. Na stole maszynowym możliwe są następujące możliwości montażu: 1) śruby dla wpustów żłobionych o przekroju T DIN 787 kpl. (śruby do wpustów T DIN 787, nakrętki sześciokątne DIN 6330B oraz podkładki DIN 6340), 2) śruby z wewnętrznym gniazdem sześciokątnym ISO 4762 z nakrętkami do wpustów o przekroju T DIN 508 oraz podkładek DIN Nr 6353 Zderzak kątowy, wykonanie precyzyjne Hartowany i szlifowany. Do ustalania równoległego i pod kątem 30, 45, 60 i 90 do rowków stołu. Gwarantowana dokładność ustalenia wszystkich powierzchni w stosunku do rowków ±30. Wielkość Rowek B D E F H L , , Za pomocą swobodnych kamieni ustalających DIN 6323 oraz stałych kamieni ustalających nr 6322A można ustawić zderzaki kątowe we wspomnianych wyżłobieniach stołu. Zderzaki kątowe można przymocować alternatywnie śrubami rowkowymi DIN 787 (komplet) lub nakrętkami do wpustów o przekroju T DIN 508 ze śrubami ISO 4762 i podkładkami DIN Duża dokładność zderzaków kątowych gwarantuje wymaganą dokładność uderzenia dla prawie wszystkich zadań związanych z rozpinaniem. Można rozpocząć obróbkę od razu, nie trzeba nawet mierzyć zderzaka ani obrabianego przedmiotu. 152 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

153 Płytki równoległościowe Nr 6355V Pryzma, pojedyncza Hartowana, szlifowana Wielkość B D E ±0,01 F G1 G2 H1 ±0,014 H2 L1 L2 L ,0 15 M 12 M , ,5 25 M 16 M ,1 [Kg] Nr 6355V Pryzma, para Hartowana, szlifowana Wielkość B D E ±0,01 F G1 G2 H1 ±0,014 H2 L1 L2 L ,0 15 M 12 M , ,5 25 M 16 M ,2 Do ustawienia i mocowania okrągłych wałów oraz obrabianych elementów równolegle i na środku wyżłobienia stołu maszynowego. Możliwość zastosowania również jako zderzaki i podpórki równoległościenne! [Kg] ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 153

154 Płytki równoległościowe Nr 6357 Zderzak nastawny z kluczem sześciokątnym. Stal ulepszona cieplnie Wielkość Rowek B1 B2 H1 H2 L1 L , 12, 14, 16, , 18, 20, 22, 24, Tym szybko ustawianym zderzakiem można ustawić pozycję obrabianych elementów na różnych maszynach do obróbki oraz dźwignikach. Zderzak ma duży przesuw zarówno na wysokość, jak i na długość. Do zacisku służy znajdujący się w zestawie sześciokątny śrubokręt z uchwytem poprzecznym. Odchylany do 360 Nr 6358 Opór boczny nastawny Stal ulepszona cieplnie, oksydowana z 2 otworami gwintowanymi M16 na 2 wysokościach, śruba regulująca DIN 915 M16x80. Rowek B C H1 H2 L Blok docisku służy do bezpiecznego pozycjonowania długich i ciężkich elementów obróbki na stole rowkowym (z wpustami) bądź stole maszynowym. Umieszcza się go w rowku, przekrzywia się odpowiednio do luzu wymaganego dla zakresu tolerancji i naciska obrabiany element śrubą dociskową do zderzaka precyzyjnego, np. nr Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

155 Kamienie ustalające swobodne DIN 6323 Kamienie ustalające swobodne Hartowane C15 i szlifowane. Wymiar znamionowy Wymiar znamionowy Kształt H1 H2 H3 H4 L rowka w urzadzeniu B1 rowka w maszynie B A 12,0 3, B 28,6-5, A 14,0 5, A 14,0 5, A 14,0 5, A 14,0 5, B 45, C 50, C 55, C 61, C 76, Kamienie ustalające DIN 6323 po większym ustawianiu są wpuszczane do środka. Wystające poniżej kamienie ustalające nie przeszkadzają w transporcie urządzenia i nie można nimi uszkodzić stołu maszynowego. Kształt A Kształt B Kształt C ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 155

156 Kamienie ustalające przykręcane do przyrządów Nr 6322A Kamienie ustalające przykręcane do przyrządów (wcześniej: DIN 6322, projekt 1957) Hartowane C15. Wymiar znamionowy rowka w maszynie B Wymiar znamionowy rowka w urzadzeniu H L Śruba cylindryczna DIN84 lub ISO M6x M6x M6x M6x M6x M6x M6x M6x M6x16 75 Stałe kamienie ustalające nr 6322A są parami wkręcane w unormowany wpust kierunkowy imadeł lub urządzeń do obróbki o szerokości 20 mm. Zmieniając kamienie ustalające, można pracować na maszynach o różnych szerokościach rowków. Do szczególnie ciężkich urządzeń do obróbki polecamy swobodne kamienie ustalające DIN Śruba Urządzenia Kamień ustalający Stół maszynowy Nr 6322B Kamienie ustalające przykręcane do przyrządów, jednostopniowe hartowane C15 i szlifowane. B H L Śruba cylindryczna DIN84 lub ISO M4x M5x M6x M6x M6x M6x M6x M6x16 62 Płaskie kamienie ustalające nr 6322B dobrze się sprawdzają i są korzystne cenowo przede wszystkim w takich zastosowaniach, gdzie jedno urządzenie do obróbki jest stale używane na jednej maszynie. Do szczególnie ciężkich urządzeń do obróbki polecamy swobodne kamienie ustalające DIN Śruba Urządzenia Kamień ustalający Stół maszynowy 156 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

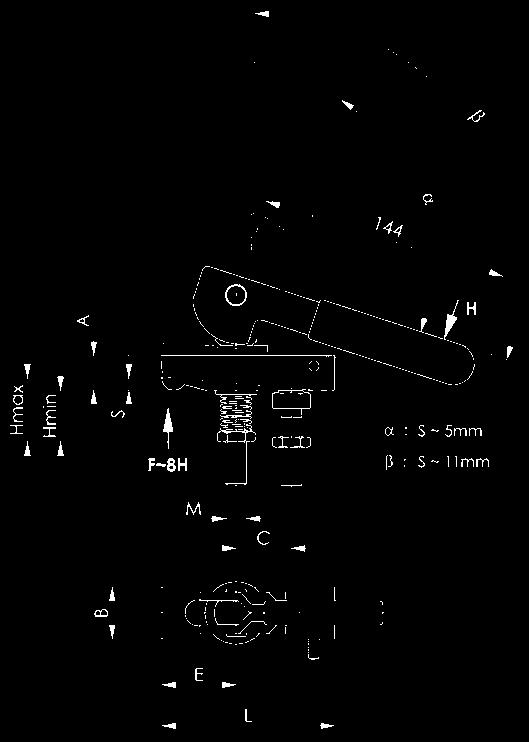

157 Docisk mimośrodowy z dźwignią na końcu Nr 6600 Docisk mimośrodowy z dźwignią na końcu Hartowany, oksydowany. Dociski mimośrodowe nadają się w szczególności do oprzyrządowania przystosowanego do przedmiotów obrabianych. Uwaga: Wielkość H min. H maks. A B C E L M M M Uruchamianie ręczne - siła ~ 400 N. Nr 6601 Dźwignia, luzem Dociskająca na końcu (część pojedyncza do nr 6600) A B L Nr 6610 Docisk mimośrodowy z dźwignią na środku Hartowany, oksydowany. Dźwignia z uchwytem pokrytym powłoką z tworzywa sztucznego. Uwaga: Wielkość H min. H maks. A B C E L M M M Uruchamianie ręczne - siła ~ 400 N. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 157

158 Docisk mimośrodowy z dźwignią na końcu Nr 6611 Dźwignia, luzem dociskająca na środku (pojedyncza część do nr 6610) B1 B2 L Nr 6612 Dźwignia ze śrubą oczkową (Część pojedyncza do nr 6610) Wielkość G H M M M Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

159 Docisk mimośrodowy z dźwignią na końcu Nr 6614 Łapa dociskowa z kołkiem oporowym (Część pojedyncza do nr 6610) Wielkość A B1 B2 B3 E1 E2 L ,5 13, ,5 24, Nr 6616 Śruba oporowa z nakrętką (Część pojedyncza do nr 6610) Wielkość B L M ,5 M ,0 M ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 159

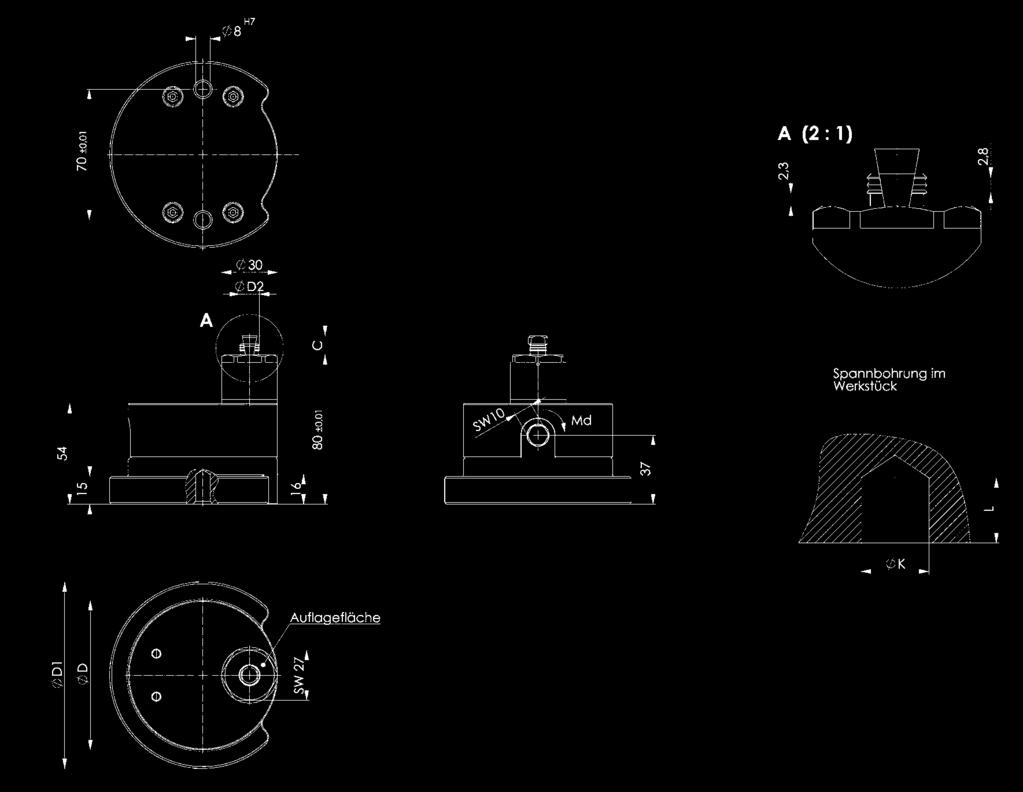

160 Napinacz centrujący Nr 6383ZEK Napinacz centrujący z główką. Dokładność powtórzeń ±0,025 mm Dokładność ruchu bez bicia ±0,050 mm Do centrycznego pozycjonowania i mocowania w otworach, gdzie dopuszcza się lekkie odciski kuliste Uwaga: D min. D maks. Moment dociągający W przypadku głębokiego osadzenia D maks. musi stanowić uwolnienie. Pomoc montażowa: Trzpień ustalający do precyzyjnego wyznaczenia położenia stożka. [Nm] SW P [kn] ,7 14,2 1,5 2,5 0, ,5 18,5 3,7 3 3, ,5 22,5 4,9 4 4, ,5 26,5 8,5 5 5, ,5 30,5 8,5 5 5, ,5 38,5 8,5 5 5, ,5 46,5 20,6 6 6, ,5 54,5 20,6 6 6, ,5 70,5 41,0 8 8, ,5 86,5 71, , ,5 102,5 71, , Tabela z wymiarami: A B C E g6 F G H I ±0,1 K L M Q QD T ,0 15,5 3,5 10 9,2 8,6 M3 3,5 1,5 1,5 2,5 3 2,5 3, ,1 19,7 5,5 12 9,1 7,9 M4 4,5 2,0 2,3 3,5 3 4,0 4, ,6 23,6 7, ,6 10,4 M5 5,5 2,5 2,3 3,0 3 4,0 5, ,1 29,1 6, ,1 13,9 M6 7,0 3,0 2,3 4,0 3 4,0 6, ,1 29,1 6, ,1 13,9 M6 7,0 3,0 2,3 4,5 3 4,0 6, ,2 33,4 7, ,2 12,8 M6 9,0 4,0 4,6 4,5 3 8,0 6, ,1 37,6 7, ,1 15,7 M8 11,0 4,0 4,6 4,5 6 8,0 8, ,1 37,6 7, ,1 15,7 M8 11,0 4,0 4,6 4,5 6 8,0 8, ,7 54,2 9, ,7 19,0 M10 15,0 5,0 9,3 5,5 6 16,0 10, ,6 61,6 10, ,3 23,6 M12 17,0 5,0 9,3 5,5 6 16,0 13, ,6 61,6 10, ,3 23,6 M12 17,0 5,0 9,3 5,5 6 16,0 13,0 Q = ilość kulek, QD = średnica kulek 160 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

161 Napinacz centrujący Nr 6383ZES Napinacz centrujący z segmentami ochronnymi. Dokładność powtórzeń ±0,025 mm Dokładność ruchu bez bicia ±0,050 mm Do bezśladowego i centrycznego pozycjonowania i mocowania w otworach. Uwaga: D min. D maks. Moment dociągający W przypadku głębokiego osadzenia D maks. musi stanowić uwolnienie. Pomoc montażowa: Trzpień ustalający do precyzyjnego wyznaczenia położenia segmentu. [Nm] SW P [kn] ,5 18,5 3,7 3 3, ,5 22,5 4,9 4 4, ,5 26,5 8,5 5 5, ,5 30,5 8,5 5 5, ,5 38,5 8,5 5 5, ,5 46,5 20,6 6 6, ,5 54,5 20,6 6 6, ,5 70,5 41,0 8 8, ,5 86,5 71, , ,5 102,5 71, , Tabela z wymiarami: A B C E g6 F G H I ±0,1 K L M Q QD T ,1 19,7 5,5 12 9,1 7,9 M4 4,5 2,0 2,3 3, , ,6 23,6 7, ,6 10,4 M5 5,5 2,5 2,3 3, , ,1 29,1 6, ,1 13,9 M6 7,0 3,0 2,3 4, , ,1 29,1 6, ,1 13,9 M6 7,0 3,0 2,3 4, , ,2 33,4 7, ,2 12,8 M6 9,0 4,0 4,6 4, , ,1 37,6 7, ,1 15,7 M8 11,0 4,0 4,6 4, , ,1 37,6 7, ,1 15,7 M8 11,0 4,0 4,6 4, , ,7 54,2 9, ,7 19,0 M10 15,0 5,0 9,3 5, , ,6 61,6 10, ,3 23,6 M12 17,0 5,0 9,3 5, , ,6 61,6 10, ,3 23,6 M12 17,0 5,0 9,3 5, ,0 Q = ilość segmentów, QD = średnica segmentów ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 161

162 Napinacz centrujący Nr 6383ZUK Napinacz centrujący z główką. Dokładność powtórzeń ±0,025 mm Dokładność ruchu bez bicia ±0,050 mm Do centrycznego pozycjonowania i mocowania w otworach nieprzelotowych, gdzie dopuszcza się lekkie odciski kuliste Obsługa od dołu, automatyczna lub ręczna. Uwaga: D min. D maks. maks. Siła rozpychająca przy [kn] S DIN912 W przypadku głębokiego osadzenia D maks. musi stanowić uwolnienie. Pomoc montażowa: Otwór K pod trzpień ustalający do precyzyjnego wyznaczenia położenia stożków. P [kn] ,7 14,2 2,3 M6x10 2, ,5 18,5 2,3 M6x10 2, ,5 22,5 4,0 M8x16 3, ,5 26,5 6,5 M10x16 6, ,5 30,5 6,5 M10x16 6, ,5 38,5 9,0 M12x20 8, ,5 46,5 9,0 M12x20 8, ,5 54,5 9,0 M12x20 8, ,5 70,5 17,0 M16x20 16, ,5 86,5 17,0 M16x20 16, ,5 102,5 17,0 M16x20 16, Tabela z wymiarami: A B C E f7 F G H I min. K L M Q QD R T ,9 15,0 1,0 8 9,2 8,6 M3 19,5 1,5 1,5 7,5 3 2,5 10 5, ,1 17,0 1,5 8 9,1 7,9 M3 19,5 2,0 2,3 7,5 3 4,0 10 6, ,6 20,6 1, ,6 10,4 M4 28,0 2,5 2,3 11,5 3 4,0 16 7, ,1 27,1 2, ,1 13,9 M5 30,0 3,0 2,3 11,5 3 4,0 14 9, ,1 27,1 2, ,1 13,9 M5 30,0 3,0 2,3 11,5 3 4, , ,2 32,7 2, ,2 12,8 M6 36,0 4,0 4,6 15,5 3 8, , ,1 35,6 2, ,1 15,7 M6 36,0 4,0 4,6 15,5 6 8, , ,1 35,6 2, ,1 15,7 M6 36,0 4,0 4,6 15,5 6 8, , ,7 50,2 2, ,7 19,0 M8 43,0 5,0 9,3 16,5 6 16, , ,6 55,1 2, ,3 23,6 M8 43,0 5,0 9,3 16,5 6 16, , ,6 55,1 2, ,3 23,6 M8 43,0 5,0 9,3 16,5 6 16, ,5 Q = ilość kulek, QD = średnica kulek 162 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

163 Napinacz centrujący Nr 6383ZUS Napinacz centrujący z segmentami ochronnymi. Dokładność powtórzeń ±0,025 mm Dokładność ruchu bez bicia ±0,050 mm Do bezśladowego i centrycznego pozycjonowania i mocowania w otworach nieprzelotowych. Obsługa od dołu, automatyczna lub ręczna. Uwaga: D min. D maks. maks. Siła rozpychająca przy [kn] S DIN912 W przypadku głębokiego osadzenia D maks. musi stanowić uwolnienie. Pomoc montażowa: Otwór K pod trzpień ustalający do precyzyjnego wyznaczenia położenia segmentów. P [kn] ,5 18,5 2,3 M6x10 2, ,5 22,5 4,0 M8x16 3, ,5 26,5 6,5 M10x16 6, ,5 30,5 6,5 M10x16 6, ,5 38,5 9,0 M12x20 8, ,5 46,5 9,0 M12x20 8, ,5 54,5 9,0 M12x20 8, ,5 70,5 17,0 M16x20 16, ,5 86,5 17,0 M16x20 16, ,5 102,5 17,0 M16x20 16, Tabela z wymiarami: A B C E f7 F G H I min. K L M Q QD R T ,1 17,0 1,5 8 9,1 7,9 M3 19,5 2,0 2,3 7, , ,6 20,6 1, ,6 10,4 M4 28,0 2,5 2,3 11, , ,1 27,1 2, ,1 13,9 M5 30,0 3,0 2,3 11, , ,1 27,1 2, ,1 13,9 M5 30,0 3,0 2,3 11, , ,2 32,7 2, ,2 12,8 M6 36,0 4,0 4,6 15, , ,1 35,6 2, ,1 15,7 M6 36,0 4,0 4,6 15, , ,1 35,6 2, ,1 15,7 M6 36,0 4,0 4,6 15, , ,7 50,2 2, ,7 19,0 M8 43,0 5,0 9,3 16, , ,6 55,1 2, ,3 23,6 M8 43,0 5,0 9,3 16, , ,6 55,1 2, ,3 23,6 M8 43,0 5,0 9,3 16, ,5 Q = ilość segmentów, QD = średnica segmentów ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 163

164 Pierwszy krok przy zastosowaniu bocznych elementów dociskowych: > Co ma być pozycjonowane lub naprężone? > jakie boczne elementy dociskowe mają być zastosowane? > Jaki rozmiar odpowiada obrabianemu elementowi? > Jaką tolerancję ma obrabiany element? > Ile wynosi wymiar Y? (wysokość obrabianego elementu) > Ile wynosi wymiar X? (zob. tabela) > Czy ugięcie sprężyny ma być w pełni wykorzystane? > Jak określa się wymiar współrzędnych? Przykład: Pozycjonowanie lub mocowanie płyty 100 x 5 0 x 8 mm Czy średnica trzpienia powinna wynosić 5, 6, czy 8 mm? > jeżeli nic nie powinno wystawać nad płytę 5 mm > jeżeli wystawanie elementów w niczym nie przeszkadza 6 lub 8 mm > jeżeli element m a być dodatkowo mocowany 6 mm > jeżeli dokonuje się wiercenia bez dodatkowego naprężania 8 mm Długość/szerokość obrabianego przedmiotu? > Długość = /-0,4 = średni wymiar 99,8 mm > Szerokość = 50 +0,2/-0,2 = średni wymiar 50,0 mm Jaką siłę należy wybrać? > Do zadań związanych z pozycjonowaniem N > Do zadań z wiązanych z mocowaniem N Wymiar X przy bocznych elementach dociskowych ze sprężyną z tworzywa sztucznego? > Zob. tabela lub poniższy wzór Wymiar 05 X = 1,6 mm Wymiar 06 X = 1,9 mm Wymiar 08 X = 2,7 mm Wysokość obrabianego przedmiotu Y? Można nie uwzględniać tolerancji Wymiar X przy bocznych elementach dociskowych ze sprężyną ze stali? > Zob. tabela lub poniższy wzór > Należy uwzględnić, że F jest większe, a tym samym dopuszcza większą przestrzeń luzu W = obrabiany element (+/- tolerancja) Y = wysokość obrabianego przedmiotu - F = naprężenie własne + F = naprężenie (ugięcie sprężyny dla tolerancji) F = (-F) + (+F) t = tolerancja W przypadku obrabianych przedmiotów, które są wyższe niż C minus r, obowiązują wartości tabeli dla wymiaru X lub wzór X = B/2 - (-F). W przypadku obrabianych przedmiotów, które są niższe niż C minus r, obowiązują wartości tabeli dla wymiaru X lub wzór X = B/2 - (-F) - [(C - r - Y) x 0,123]. Wzór na współrzędne: K = W - T/2 + x + S/2 Wartości z tabeli mają charakter orientacyjny, najlepiej je sprawdzić za pomocą mocowania próbnego. 164 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

165 Boczny element dociskowy Nr 6380 Boczny element dociskowy bez uszczelki. Trzpień stalowy do mocowania. Uwaga: ØA B C D -1 ØH H8 F ~P bez uszczelnienia dla prac bez zanieczyszczeń, odporne na temperaturę do 250 C. montaż przez wciskanie. [N] X Odpowiednie narzędzie ,0 7 6 ±0,5 10 0,9 03 0, ,0 7 6 ±0,5 20 0,9 03 0, ,0 7 6 ±0,5 40 0,9 03 0, , ±0,8 20 1,6 05 2, , ±0,8 50 1,6 05 2, , ±0, ,6 05 3, , ±1,0 40 1,8 06 3, , ±1,0 75 1,8 06 3, , ±1, ,8 06 3, , ±1,3 50 2,6 08 7, , ±1, ,6 08 7, , ±1, , , , ±1, , , , ±1, , ,8 Akcesoria i Rekomendacje Nr 6380WZ, strona 166 Nr 6380D Boczny element dociskowy z uszczelką chroniącą przed wiórami i brudem. Trzpień stalowy do mocowania. Uwaga: ØA B C D -1 ØH H8 F ~P Z uszczelnieniem dla obróbki wiórowej przy zabrudzeniach, odporne na temperaturę do 150 C Uszczelnienie: CR, czarne, 60 shore. montaż przez wciskanie. [N] X Odpowiednie narzędzie ±0,5 10 0,9 03 0, ±0,5 20 0,9 03 0, ±0,5 40 0,9 03 0, ±0,8 20 1,6 05 2, ±0,8 50 1,6 05 2, ±0, ,6 05 2, ±1,0 40 1,8 06 3, ±1,0 75 1,8 06 3, ±1, ,8 06 3, ±1,3 50 2,6 08 3, ±1, ,6 08 7, ±1, ,6 08 7, ±1, ,2 10 7, ±1, , ±1, , ,4 Akcesoria i Rekomendacje Nr 6380WZ, strona 166 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 165

166 Mimośrodowa śruba mocująca Nr 6380WZ Narzędzie do wciskania bocznych elementów dociskowych. Wielkość / Nr 6387 Mimośrodowa śruba mocująca mocowanie w kierunku xy z efektem docisku dolnego. Stal węglowa hartowana 56±1 HRC. ØA B C D E F G SW X Z maks. Sila trzymania [kn] Md [Nm] ,2 M ,0 4,6 4,0 2,5 3,5 4,2 0,09 1, ,2 M ,5 7,1 6,1 4,0 5,4 6,4 0,3 5, ,0 M ,5 8,9 7,7 5,0 6,6 8,0 2,7 22, ,2 M ,5 11,1 9,4 6,0 8,3 9,8 4,0 35, ,0 M ,0 13,5 11,6 8,0 10,1 12,0 5,4 45, ,0 M ,0 13,5 11,6 8,0 10,1 12,0 5,4 45, ,4 M ,7 15,6 17,7 14,0 13,2 16,2 10,0 90, ,4 M ,7 15,6 17,7 14,0 13,2 16,2 7,5 70, mocowanie ponad powierzchnią obróbczą - mocowanie pod powierzchnią obróbczą - Mocowanie w otworach. Kożyści: - bezstopniowa regulacja poprzez mimośród - wysoka odporność na zużycie. Na zamówienie: Śruba mocująca mimośrodowa jest także dostępna na zapytanie z gwintem lewoskrętnym. Mocowanie ponad powierzchnią obróbczą Mocowanie pod powierzchnią obróbczą 166 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

167 Specjalnością AMF jest produkcja specjalnych elementów mocujących według indywidualnych wymagań klienta. Już o d ponad sześćdziesięciu lat produkujemy i s przedajemy elementy mocujące najwyższej jakości i tym samym dysponujemy długoletnim doświadczeniem, które chętnie Państwu udostępnimy. Z pewnością jesteśmy więc w stanie dostarczyć elementy mocujące do Państwa specjalnych celów. Jeżeli nie znajdą Państwo w tym katalogu potrzebnych Państwu elementów mocujących, na zamówienie zrealizujemy Państwa konkretne propozycje w formie. Możemy je opracować i skonstruować od podstaw, a także wyprodukować po korzystnej cenie z istniejących narzędzi na bazie szerokiej oferty produktów AMF, zmienionych według Państwa propozycji. Prosimy sformułować swoje zapytania jak najbardziej precyzyjnie. Jako pomoc proponujemy poniższe zestawienie, które oczywiście można w razie potrzeby rozszerzyć. Wyczerpująca odpowiedź na pytania umożliwi kompetentną i dokładną odpowiedź z naszej strony. Dlatego prosimy o przysłanie kopii tej strony faksem bądź tradycyjną pocztą, w kopercie. Udzielimy odpowiedzia najszybciej, jak to możliwe. Cieszymy się z każdego Państwa zapytania. 1) Oznaczenie produktu: 2) Liczba sztuk: 3) Wielkość bądź wymiary: 4) Zakresy tolerancji: 5) Nr DIN/rysunku/szkicu: 6) Tworzywo/materiał: 7) Stan materiału (ulepszony, odpuszczony itd.): 8) Powierzchnia (cynkowana, odpuszczona, lakierowana itd.): Firma Pan/Pani Ulica/skr. poczt. Kod/miejscowość Tel./faks/ ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 167

168 Spis treści Wg numerów artykułów Nr artykułu Strona Nr artykułu Strona Nr artykułu Strona Nr artykułu Strona Nr artykułu Strona DIN DIN DIN 6315B 39 DIN 6315C 41 DIN DIN DIN 6319C 106 DIN 6319D 106 DIN 6319G 107 DIN DIN DIN 6330B 101 DIN DIN DIN 6346P 139 DIN 6346S 139 DIN DIN 6379I 96 DIN DIN Nr 2800W Nr 508F 99 Nr 508L 99 Nr 508R 100 Nr Nr Nr Nr 6312S 34 Nr 6312V Nr 6312VI 33 Nr 6313K 46 Nr 6313L 46 Nr 6314AT 50 Nr 6314AV 45 Nr 6314S 48 Nr 6314V 44 Nr 6314Z 39 Nr 6315GN 40 Nr 6315GNG 40 Nr 6315V 45 Nr 6316V 44 Nr Nr 6318B 58 Nr Nr 6322A 156 Nr 6322B 156 Nr , 43 Nr 6325G 43 Nr Nr 6331S 103 Nr 6332S 103 Nr Nr 6333S 104 Nr 6333SB 105 Nr Nr Nr Nr 6344SP 150 Nr 6347P 140 Nr 6347PP 141 Nr 6347PS 142 Nr 6347PSP 141 Nr 6347S 140 Nr 6347SP 140 Nr 6348P 143 Nr 6348PP 145, 146 Nr 6348PS 147, 148 Nr 6348PSP 144, 145 Nr 6348S 143 Nr 6348SP 143 Nr 6349P 150 Nr 6349PP 149 Nr Nr Nr Nr 6355V 153 Nr Nr Nr 6370ZNS Nr 6370ZN Nr Nr 6380D 165 Nr 6380WZ 166 Nr 6383ZEK 160 Nr 6383ZES 161 Nr 6383ZUK 162 Nr 6383ZUS 163 Nr Nr Nr 6400G 66 Nr 6400M 66 Nr Nr Nr , 69 Nr 6406M 68 Nr Nr Nr Nr 6417SP 78 Nr 6417Z 78 Nr Nr Nr 6419B Nr 6419B Nr 6419B Nr 6419B Nr 6419B Nr 6419B Nr 6419B Nr 6419B Nr 6419B Nr Nr 6430S 71 Nr 6435S 71 Nr 6435SG 75 Nr 6438S 72 Nr Nr Nr Nr 6442G 76 Nr Nr 6443G 76 Nr Nr Nr Nr Nr Nr 6470H Nr 6470H Nr 6470-Mxx 110 Nr Nr Nr Nr Nr Nr Nr Nr 6492D 123 Nr 6493F 131 Nr 6493N 129 Nr 6493S 130 Nr 6493SP 130 Nr Nr Nr 6495S 136 Nr Nr 6496BF 137 Nr 6496F 137 Nr Nr 6497G 126 Nr Nr 6498FR 135 Nr 6498FT 135 Nr Nr 6500E 59 Nr 6500H 59 Nr Nr 6501M 60 Nr Nr Nr Nr Nr Nr Nr Nr 6540F 118 Nr 6540G 116 Nr 6540H 116 Nr 6540K 117 Nr 6540KS 117 Nr 6540P 119 Nr 6540S 119 Nr 6540V 118 Nr 6540VS 118 Nr Nr Nr Nr Nr Nr Nr Nr Nr Nr Nr 7110DFX-**xM** 52 Nr 7110DHX-**xM** 52 Nr 7110DIX-**xM** 52 Nr 7110DKX-**xM** 52 Nr 7110DMX-**xM** 51 Nr 7110DX-**xM** 51 Nr 7110GLX-**-1 51 Nr 7110GX-**-1 51 Nr 7110M-**-2 25 Nr 7200B 56 Nr 7200BB 54 Nr 7200BR 55 Nr 7200Z 55 Nr 7500A 25 Nr 7500BF 27 Nr 7500BZ 27 Nr 7500D 26 Nr 7500E 23 Nr 7500F 25 Nr 7500G 23 Nr 7500K 20 Nr 7500S 22 Nr 7500SP 27 Nr 7500T 26 Nr 7500Z 26 Nr Nr 7800AMG 10 Nr 7800APA 11 Nr 7800AV 16 Nr 7800D 14 Nr 7800E 15 Nr 7800V 14 Nr 7800VAB 17 Nr 7800VAF 15 Nr 7800VD 15 Nr 7800VDS 14 Nr 7800VNS 16 Nr 7800VP 13 Nr 7800VPE 14 Nr 7800VPF 13 Nr 7800VSB 17 Nr 7800VSD 15 Nr 7800ZS 16 Nr 7810AB 12 Nr 7810AMG 12 Nr 7810APA 12 Nr Nr 902Md 120 Nr 908-G1/8 15 Nr 908-G1/8 15 Nr 916Q Wg numerów katalogowych Nr zamówienia Strona Nr zamówienia Strona Nr zamówienia Strona Nr zamówienia Strona Nr zamówienia Strona Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

169 Spis treści Wg numerów katalogowych Nr zamówienia Strona Nr zamówienia Strona Nr zamówienia Strona Nr zamówienia Strona Nr zamówienia Strona ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 169

170 Spis treści Wg numerów katalogowych Nr zamówienia Strona Nr zamówienia Strona Nr zamówienia Strona Nr zamówienia Strona Nr zamówienia Strona Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

171 Spis treści Wg numerów katalogowych Nr zamówienia Strona Nr zamówienia Strona Nr zamówienia Strona Nr zamówienia Strona Nr zamówienia Strona ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 171

172 Spis treści Wg numerów katalogowych Nr zamówienia Strona Nr zamówienia Strona Nr zamówienia Strona Nr zamówienia Strona Nr zamówienia Strona Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

173 Spis treści Wg numerów katalogowych Nr zamówienia Strona Nr zamówienia Strona Nr zamówienia Strona Nr zamówienia Strona Nr zamówienia Strona ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 173

174 Spis treści Alfabetycznie Opis artykulu A Strona Aluminiowa Płyta Adaptacyjna 11, 12 AMF-TWINNUT Nakrętka - bez kołnierza 104 AMF-TWINNUT Nakrętka - z kołnierzem 105 Ł Łańcuch rolkowy 117 Łapa dociskowa do imadeł maszynowych, śrubowych 17, 43 Łapa dociskowa dwustronnie odsadzona 42 Łapa dociskowa, korytkowa, długa, odgięta 46 Łapa dociskowa, korytkowa, krótka 46 Łapa dociskowa, lekkie 37 Łapa dociskowa nastawna, odgięta z regulowaną śrubą 44 podporową Łapa dociskowa nastawna, odsadzona z regulowaną śrubą 45 podporową Łapa dociskowa nastawna, skośna, z regulowaną śrubą 44 podporową Łapa dociskowa nastawna z bezstopniową regulacją wysokości 47 Łapa dociskowa odsadzona 41 Łapa dociskowa prosta 51 Łapa dociskowa prosta (długa) 51 Łapa dociskowa, widlasta, skośna 39 Łapa dociskowa widlasta z noskiem 40 Łapa dociskowa, widlasta, z okrągłą końcówką mocującą 41 Łapa dociskowa z kołkiem oporowym 159 Łapa dociskowa z podpórką schodkową, śrubową 49 Łapa dociskowa ząbkowana 39 Łapa dociskowa, zwykła 38 Łapy dociskowe z pokrywą z tworzywa sztucznego 36 B Blok / Nadbudowa 12 Blok podwyższający 25 Boczny element dociskowy 165 C Czujnik ciśnieniowo-próżniowy z akcesoriami 14 D Docisk boczny 134, 137 Docisk boczny dla zacisku stołowego, poziomy 129 Docisk boczny niski, model Byk 121 Docisk boczny niski, model Maxi Byk 124 Docisk boczny niski, model Mini Byk 122 Docisk boczny niski podwójny, model Mini Byk 123 Docisk boczny wzmocniony 125 Docisk boczny z dźwignią mimośrodową 131 Docisk mimośrodowy z dźwignią na końcu 157 Docisk mimośrodowy z dźwignią na środku 157 Docisk siłowy do form wtryskowych 20 Docisk siłowy, przesuwny 22 Docisk siłowy z elementem pośrednim, przesuwny 23 Docisk z noskiem, zamknięty 40 Dźwignia, luzem 157, 158 Dźwignia mocująca 48 Dźwignia ze śrubą oczkową 158 E Element dociskowy 26 Element mocujący, poziomy 130 Element podpierający, mechaniczny 79 Element podstawowy 23 Element pośredni 26, 55, 78 Elementy ochronne 119 F Filtr ssawny 15 G Gumowa Mata Adaptacyjna 10, 12 H Hak mocujący mechanicznie 116 J Jednostka mocująca 55 Jednostka mocująca do mocowania poza stołem narzędziowym 50 K Kamienie ustalające przykręcane do przyrządów 156 Kamienie ustalające przykręcane do przyrządów, jednostopniowe 156 Kamienie ustalające swobodne 155 Opis artykulu Strona Klucz adapterowy 56 Klucz montażowy 105 Klucz nasadowy trzpieniowy sześciokątny z poprzecznym 133 uchwytem Klucz płaski jednostronny 114 Klucz płaski z wejściem na klucz dynamometryczny 120 Kołek walcowy ISO x12-A 16 Komplet łańcuchów mocujących 115 Komplet podstawowy 109 Komplet płytek równoległościennych 139 Komplet płytek równoległościennych, profil falowy 150 Komplet płytek równoległościennych, standard 140, 143 Komplet płytek równoległościennych, wykonanie bardzo 140, 143 precyzyjne Komplet płytek równoległościennych, wykonanie precyzyjne 140, 143, 150 Komplet śrub teowych 109 Komplet wybranych elementów mocujących 108 Komplet wybranych elementów mocujących z tworzywa 112 sztucznego K Krokodyl łapa dociskowa z zaczepem, przestawna 30, 31, 32, 33 L Lista osłaniająca do rowków teowych 114 M Magnetyczna podpórka śrubowa 67 Mechaniczny element mocujący z ciągiem dolnym, mimośrodowy 132 Mimośrodowa śruba mocująca 166 Mocowanie do rowków teowych 120 N Nakładka ustalająca 74 Nakrętka sześciokątna 101 Nakrętka sześciokątna z kołnierzem 102 Nakrętka szybkomocująca bez kołnierza 103 Nakrętka szybkomocująca z kołnierzem 103 Nakrętka teowa 98 Nakrętka teowa, patent 99 Nakrętka teowa, półwyrób 100 Nakrętka teowa ukośna Rhombus 100 Nakrętka teowa, wydłużona 99 Nakrętka wydłużona 101 Napinacz centrujący 160, 161, 162, 163 Napinacz pływakowy 80 Napinacz z rowkami 136 Narzędzie 166 Nasadka ustalająca z gwintem 76 O Odkraplacz 13 Ogniwa zamykające z zatyczką 118 Ogranicznik mimośrodowy Ø 30 mm 15 Opór boczny nastawny 154 P Pasta do śrub 113 Pierścień uszczelniający 15 Pierścienie aluminiowe do przedłużania wysokości 68 Podkładka kulista 106 Podkładka mocująca z magnesem 60 Podkładka stożkowa 106, 107 Podkładki 107 Podpórka klinowa Herkules 70 Podpórka śrubowa aluminiowa z osłona przed wiórami 68, 69 Podpórka śrubowa Atlas z przeciwnakrętką 71 Podpórka śrubowa dokładnej regulacji 64 Podpórka śrubowa dokładnej regulacji z podstawą magnetyczną 64 Podpórka śrubowa dużej nośności 71, 75 Podpórka śrubowa z aluminiową podstawą 67 Podpórka śrubowa z obrotową główką 65 Podpórka śrubowa z płaską powierzchnią przylegania 65 Podpórka śrubowa z płaską powierzchnią przylegania i gwintem 66 Podpórka śrubowa z płaską powierzchnią przylegania i podstawą 66 magnetyczną Podpórka schodkowa 58, 60 Podpórka schodkowa szeroka 58 Podpórka ząbkowana Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

175 Spis treści Alfabetycznie Opis artykulu Podpórka ząbkowana do bezstopniowego ustawiania wysokości, kombinacja Podpórka ząbkowana do bezstopniowego ustawiania wysokości, pojedyncze części Strona 61 Podpórki płaskie do bezstopniowego ustawiania wysokości 62 Podpórki uniwersalne, ząbkowane 59 Podpórki uniwersalne ząbkowane, komplet 59 Podstawa 25 Podstawa docisku siłowego 26 Podstawa magnetyczna 68 Pompa próżniowa z łopatkami obrotowymi 13 Pompa próżniowa, zewnętrzna 14 Precyzyjny klin kierujący 70 Próżniomierz 14 Pryzma, para 153 Pryzma, pojedyncza 153 Przedłużenie podpory 34 Płyta mocowania próżniowego 8 Płyta mocująca 128 Płyta podstawowa 135 Płyta podstawowa, okrągła 135 Płytka centrująca z gwintem 76 Płytki równoległościenne, w parach 139 Płytki równoległościenne, w parach, standard, długość 100 mm 147 Płytki równoległościenne, w parach, standard, długość 125 mm 147 Płytki równoległościenne, w parach, standard, długość 150 mm 148 Płytki równoległościenne, w parach, wykonanie bardzo precyzyjne 141 Płytki równoległościenne, w parach, wykonanie bardzo precyzyjne, 144 długość 100 mm Płytki równoległościenne, w parach, wykonanie bardzo precyzyjne, 144 długość 125 mm Płytki równoległościenne, w parach, wykonanie bardzo precyzyjne, 145 długość 150 mm Płytki równoległościenne, w parach, wykonanie precyzyjne 141, 149 Płytki równoległościenne, w parach, wykonanie precyzyjne, 145 długość 100 mm Płytki równoległościenne, w parach, wykonanie precyzyjne, 146 długość 125 mm Płytki równoległościenne, w parach, wykonanie precyzyjne, 146 długość 150 mm Płytki równoległościenne, w parach, wykonanie standardowe 142 R Redukcja 25 Ś Śruba łączeniowa z zakończeniem kulowym 18 Śruba dociskowa 51, 52 Śruba mocująca do napinacza z rowkami 136 Śruba oporowa z nakrętką 159 Śruba podporowa 48 Śruba rzymska 118 Śruba zamykająca 15 Śrubowy zestaw mocujący 27 Śruby dwustronne 94, 95 Śruby dwustronne (12.9) 96 Śruby dwustronne (12.9) z gniazdem sześciokątnym 96 Śruby teowe 88, 89, 90, 91 Śruby teowe (12.9) 92 Śruby ukośne 93 S Skrobak do rowków teowych 113 Sprężyna ze śrubą 137 Sprężynowa podpórka łapy dociskowej 113 Stabilne szczęki mocujące, zamknięte 126 Stojak podpierający 72 Sworzeń mieczowy 17 Sworzeń mocujący 17, 77 Szczęka mocująca 81, 82, 83 Sznur uszczelniający 14 Szybkozłączka 16 T Tarcza mocująca Koniczynka 53 Tłumik hałasów 15 U Uchwyt na dociski Opis artykulu Strona Uchwyt na śruby napinające 111 W Wąż pneumatyczny 16 Wkładka centrująca 73 Wkładka kulista 73 Wkładka pryzmowa 73 Wkładka pryzmowa Wkładka ustalająca 74 Wkładka z obrotową główką 74 Wózek warsztatowy na mocowania 110 Wózek warsztatowy na mocowania - podstawowe wyposażenie 110 Wrzeciono, długie 78 Z Zaczep 116 Zatyczka 118 Zawór odcinający 16 Złączka mocująca do modułów mocujących K20 18 Zderzak 122 Zderzak cylindryczny 151 Zderzak kątowy, wykonanie precyzyjne 152 Zderzak nastawny 154 Zderzak równoległościenny, pojedynczy 152 Zderzak, trwały 127, 131 Zderzak, uchylny 130 Zderzaki równoległościenne, para 151, 152 Zestaw bazowy systemu mocowania blokowego 54 Zestaw mocujący dla docisku 27 Zestaw mocujący dla elementu pośredniego 27 Zestaw mocujący do docisku bocznego 137 Zestaw zabezpieczający łańcuch napinający 117 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 175

176 O nas Produkty Dane Serwis Kariera Aktualności Home Kontact Informacje Jak zamawiać? Poprzez sklep online: Proszę się zarejestrować pod adresem i kliknięciem myszki zamawiać łatwo i bez żadnych komplikacji. e-business AMF otwiera przed Państwem nowe możliwości! Wielu naszych klientów od lat korzysta z możliwości elektronicznego zamawiania towarów AMF. W międzyczasie ponad 30% naszych produktów zamawianych jest i finalizowanych drogą elektroniczną. Na boku strony znajdą Państwo różne opcje zamawiania, dzięki którym mogą Państwo skorzystać z korzyści e-business AMF. Ecommerce w AMF - Sklep online AMF AMF oferuje Państwu wraz z nowym sklepem online AMF najlepsze warunki zamówienia dla zakupu realizowanego przez Internet. Podstawę tworzy obecnie baza danych niezależna od nośnika danych, z którego w pełni automatycznie dostępne są zarówno nasz sklep online jak też media drukowane. W ten sposób zawsze mają Państwo zapewniony dostęp do wszystkich aktualnych produktów i zmian. Poprzez bezpośrednie połączenie online z systemem gospodarki towarowej AMF mogą Państwo sprawdzić możliwości dostawy i dostępność odpowiednich towarów oraz w każdym czasie mieć wgląd do aktualnego stanu Państwa zleceń. Jeśli są Państwo zarejestrowanym klientem, wówczas poprzez swoje dane dostępowe uzyskują Państwo dostęp do indywidualnych cen i danych dotyczących zleceń. Poprzez EDIFACT: mogą Państwo zamawiać bezpośrednio z Państwa systemu gospodarki towarowej. Na życzenie otrzymają Państwo dowód dostawy i rachunek również za pośrednictwem EDIFACT. Poprzez proszę przesłać nam konieczne dane do Państwa zamówienia. Proszę dowiedzieć się o dane do prawidłowego złożenia zamówienia. 1. Punkt menu Produkty przekieruje Państwa do naszego sklepu online. 2. Proszę się zarejestrować bez zobowiązań, dane dostępowe zostaną Państwu przesłane automatycznie pocztą elektroniczną. 3. Proszę zasięgnąć informacji odnośnie naszej oferty produktowej i wybrać odpowiednie produkty ze stron poszczególnych artykułów lub bezpośrednio przez szybką ewidencję w koszyku. Poprzez telefon: w dalszym ciągu mogą Państwo uzyskać wszystkie informacje od pracowników naszego serwisu Proszę sprawdzić możliwość dostawy produktów poprzez wybranie opcji Ceny i dostępność. 5. W celu złożenia zamówienia: proszę przesłać swoje zamówienie i aż do 98% towarów otrzymacie Państwo w następnym dniu roboczym. 6. Cały system jest uzupełniany i rozbudowany poprzez połączenie danych dla produktów AMF. Dla naszych klientów są one dostępne bezpłatnie w ponad 60 formatach bezpośrednio ze sklepu AMF. Połączmy się online proszę nas przetestować i zarejestrować się, aby móc w pełni korzystać ze wszystkich zalet. Cieszymy się z każdego kontaktu z Państwem. 176 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

177 Perfekcyjna technika mocowania w punkcie zerowym + Nadzwyczajny stosunek ceny do jakości + Znacząca redukcja czasu zbrojenia + Szybki efekt racjonalizatorski + Dokładność powtórzeń < 5 um + Stal szlachetna nierdzewna + Połączenie kształtowe ZERO-POINT-SYSTEMS ZAMOCOWAĆ. ZAKRĘCIĆ. ZAMKNĄĆ. Katalog 2015/2016 Mechaniczne elementy mocujące 177
