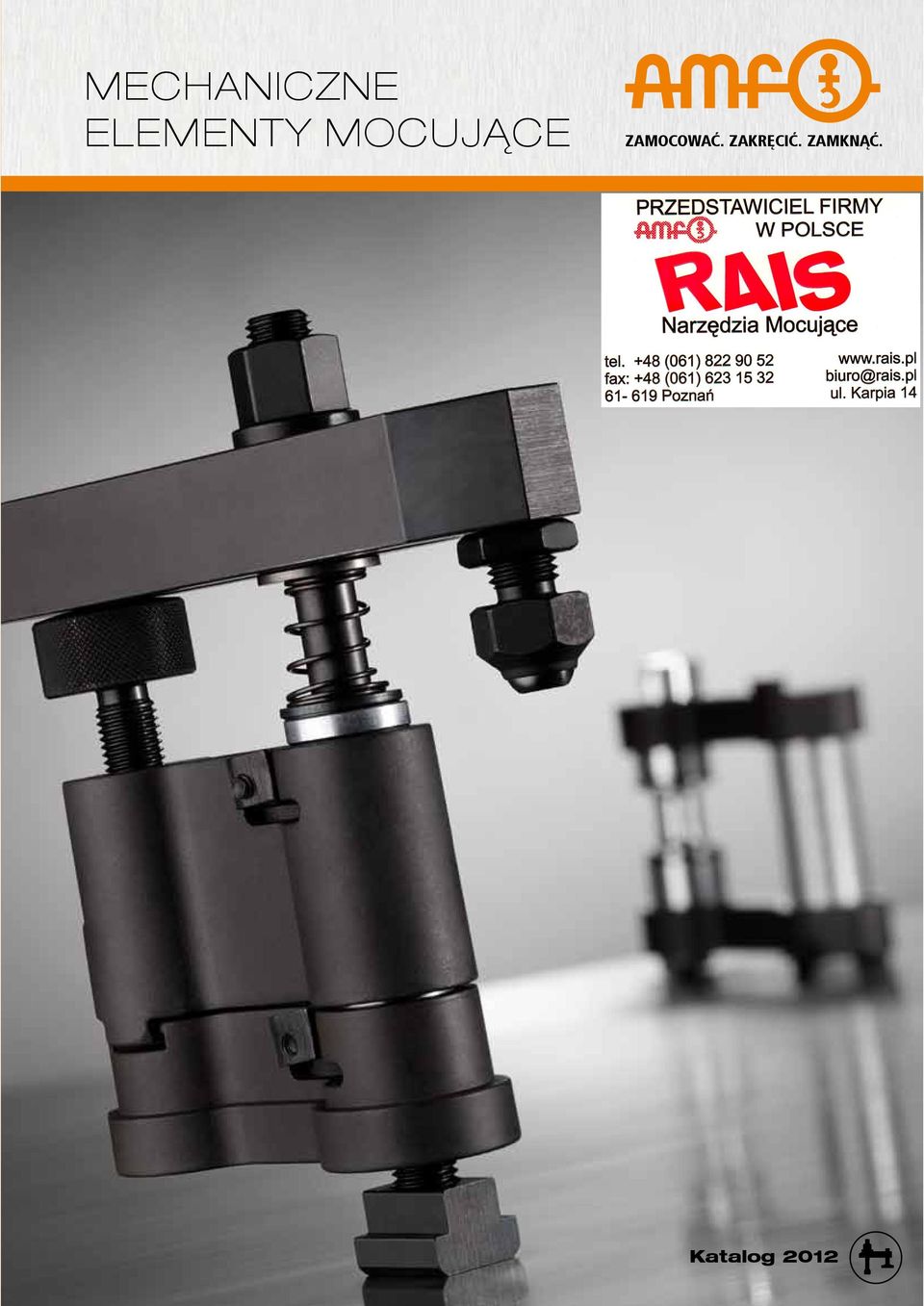

1 Mechaniczne elementy mocujące ZAMOCOWAĆ. ZAKRĘCIĆ. ZAMKNĄĆ. Katalog 2012

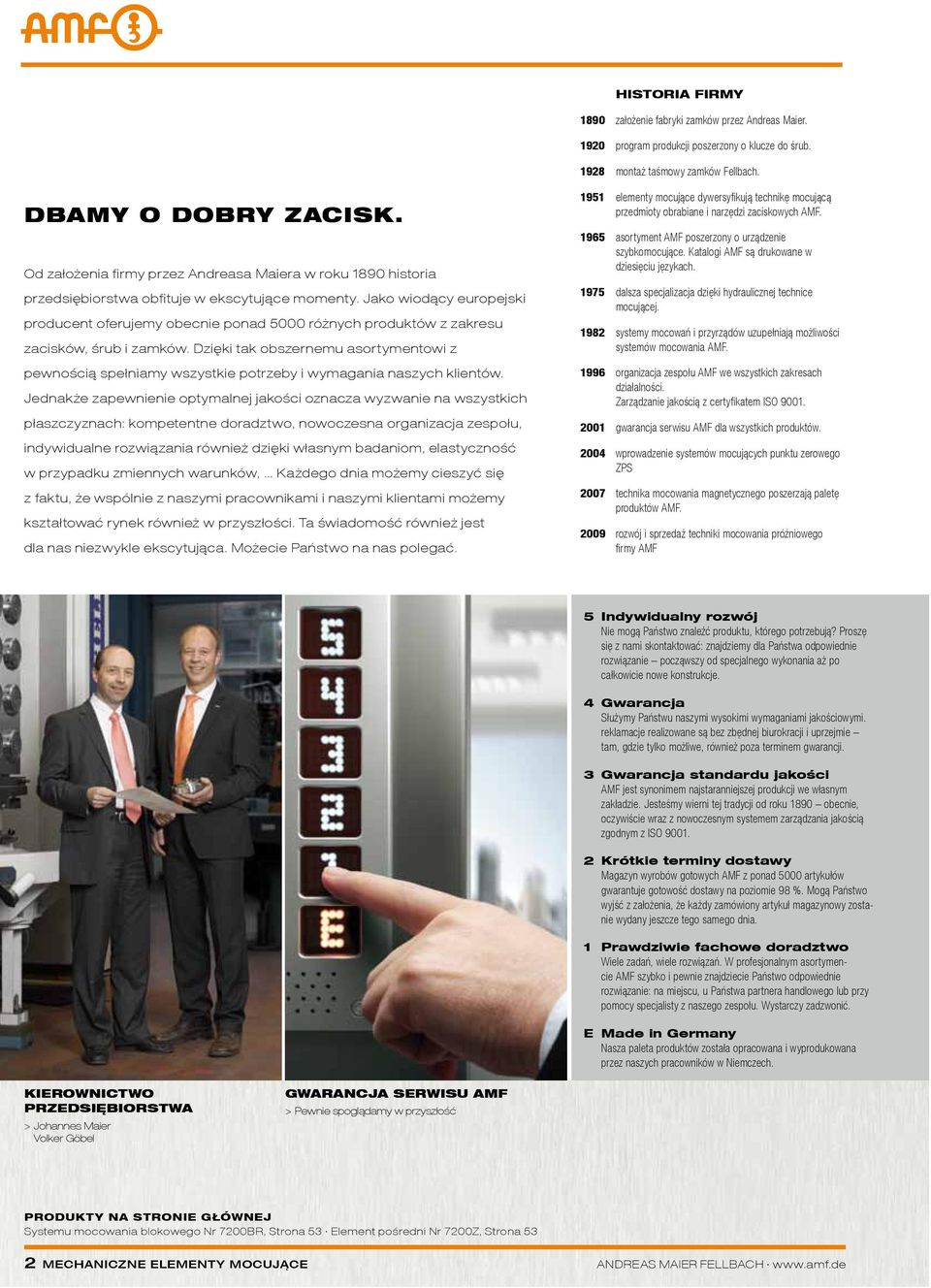

2 Historia firmy 1890 założenie fabryki zamków przez Andreas Maier program produkcji poszerzony o klucze do śrub montaż taśmowy zamków Fellbach. Dbamy o dobry zacisk. Od założenia firmy przez Andreasa Maiera w roku 1890 historia przedsiębiorstwa obfituje w ekscytujące momenty. Jako wiodący europejski producent oferujemy obecnie ponad 5000 różnych produktów z zakresu zacisków, śrub i zamków. Dzięki tak obszernemu asortymentowi z pewnością spełniamy wszystkie potrzeby i wymagania naszych klientów. Jednakże zapewnienie optymalnej jakości oznacza wyzwanie na wszystkich płaszczyznach: kompetentne doradztwo, nowoczesna organizacja zespołu, indywidualne rozwiązania również dzięki własnym badaniom, elastyczność w przypadku zmiennych warunków,... Każdego dnia możemy cieszyć się z faktu, że wspólnie z naszymi pracownikami i naszymi klientami możemy kształtować rynek również w przyszłości. Ta świadomość również jest dla nas niezwykle ekscytująca. Możecie Państwo na nas polegać elementy mocujące dywersyfikują technikę mocującą przedmioty obrabiane i narzędzi zaciskowych AMF asortyment AMF poszerzony o urządzenie szybkomocujące. Katalogi AMF są drukowane w dziesięciu językach dalsza specjalizacja dzięki hydraulicznej technice mocującej systemy mocowań i przyrządów uzupełniają możliwości systemów mocowania AMF organizacja zespołu AMF we wszystkich zakresach działalności. Zarządzanie jakością z certyfikatem ISO gwarancja serwisu AMF dla wszystkich produktów wprowadzenie systemów mocujących punktu zerowego ZPS 2007 technika mocowania magnetycznego poszerzają paletę produktów AMF rozwój i sprzedaż techniki mocowania próźniowego firmy AMF 5 indywidualny rozwój Nie mogą Państwo znaleźć produktu, którego potrzebują? Proszę się z nami skontaktować: znajdziemy dla Państwa odpowiednie rozwiązanie począwszy od specjalnego wykonania aż po całkowicie nowe konstrukcje. 4 gwarancja Służymy Państwu naszymi wysokimi wymaganiami jakościowymi. reklamacje realizowane są bez zbędnej biurokracji i uprzejmie tam, gdzie tylko możliwe, również poza terminem gwarancji. 3 gwarancja standardu jakości AMF jest synonimem najstaranniejszej produkcji we własnym zakładzie. Jesteśmy wierni tej tradycji od roku 1890 obecnie, oczywiście wraz z nowoczesnym systemem zarządzania jakością zgodnym z ISO Krótkie terminy dostawy Magazyn wyrobów gotowych AMF z ponad 5000 artykułów gwarantuje gotowość dostawy na poziomie 98 %. Mogą Państwo wyjść z założenia, że każdy zamówiony artykuł magazynowy zostanie wydany jeszcze tego samego dnia. 1 Prawdziwie fachowe doradztwo Wiele zadań, wiele rozwiązań. W profesjonalnym asortymencie AMF szybko i pewnie znajdziecie Państwo odpowiednie rozwiązanie: na miejscu, u Państwa partnera handlowego lub przy pomocy specjalisty z naszego zespołu. Wystarczy zadzwonić. E made in Germany Nasza paleta produktów została opracowana i wyprodukowana przez naszych pracowników w Niemczech. Kierownictwo przedsiębiorstwa > Johannes Maier Volker Göbel GWARANCJA SERWISU AMF > Pewnie spoglądamy w przyszłość Produkty na stronie głównej Systemu mocowania blokowego Nr 7200BR, Strona 53 Element pośredni Nr 7200Z, Strona 53 2 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

3 Przegląd zawartości Przegląd wg numerów artykułów i katalogowych - patrz strony katalogu Technika mocowania pneumatycznego 6-18 Docisk siłowy Łapy dociskowe i Blokowy system dociskowy Podpórki Podpórki śrubowe, Sworzeń mocujący i Napinacz pływakowy Śruby, nakrętki i nakładki Zestawy mocujące i osprzęt Dociski boczne z systemem mocowania śrubowego Elementy pozycjonujące Napinacz centrujący i napinacz mimośrodowy Magnetyczne podnośniki ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 3

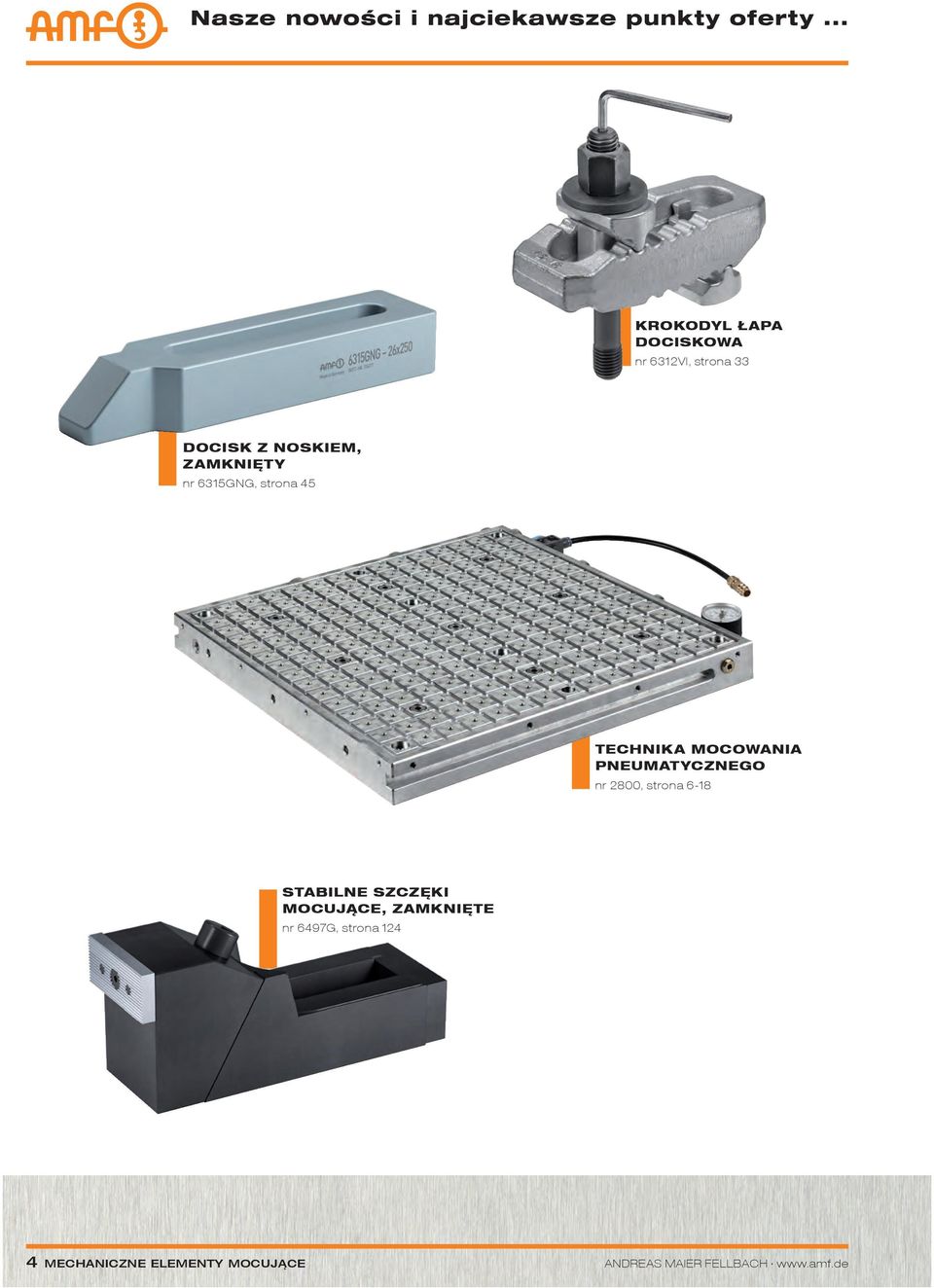

4 Nasze nowości i najciekawsze punkty oferty... Krokodyl łapa dociskowa nr 6312VI, strona 33 docisk z noskiem, zamknięty nr 6315GNG, strona 45 Technika mocowania PNeumatycznego nr 2800, strona 6-18 Stabilne szczęki mocujące, zamknięte nr 6497G, strona Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

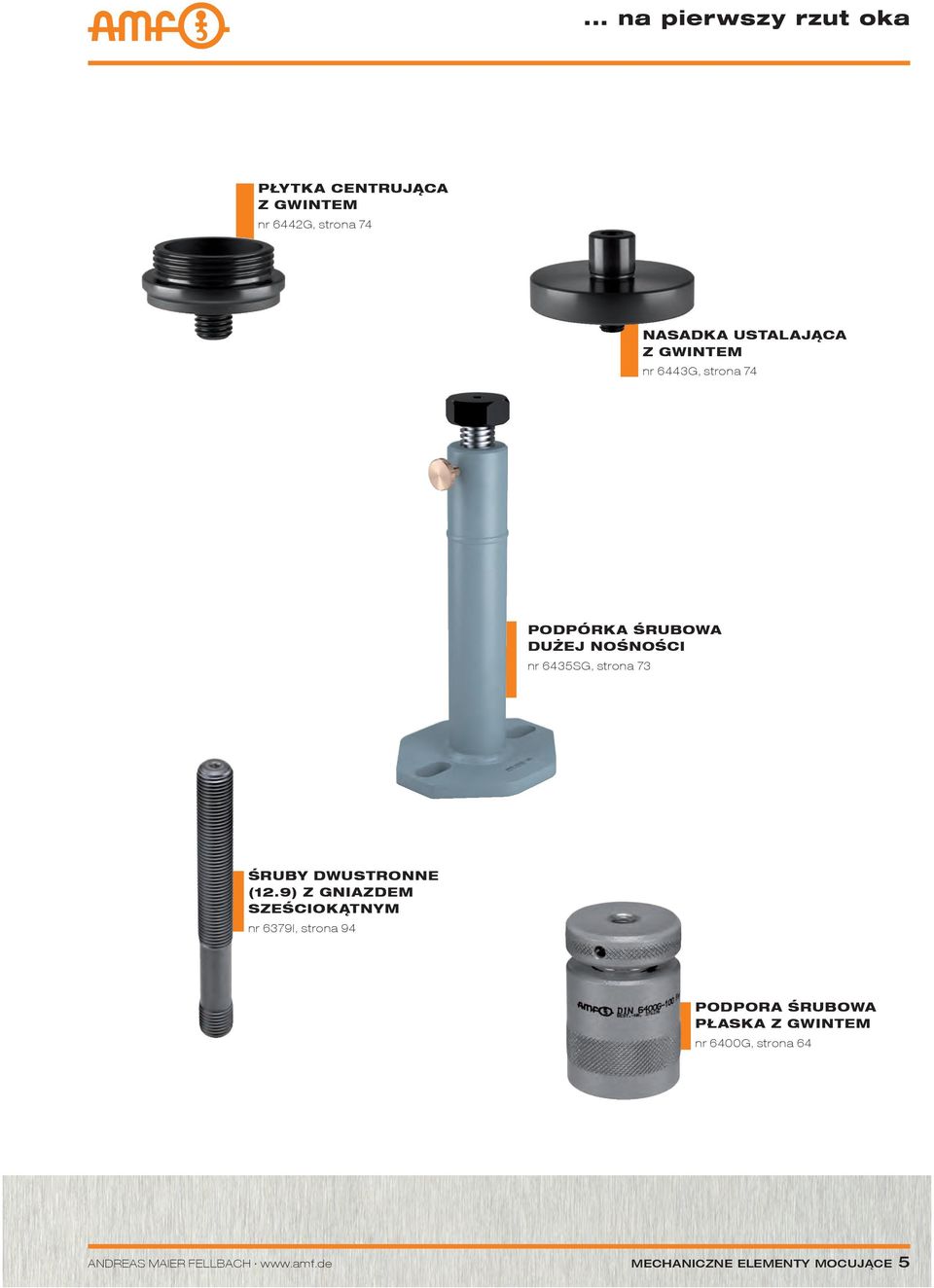

5 ... na pierwszy rzut oka płytka centrująca z gwintem nr 6442G, strona 74 nasadka ustalająca z gwintem nr 6443G, strona 74 Podpórka śrubowa dużej nośności nr 6435SG, strona 73 Śruby dwustronne (12.9) z gniazdem sześciokątnym nr 6379I, strona 94 podpora śrubowa płaska z gwintem nr 6400G, strona 64 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 5

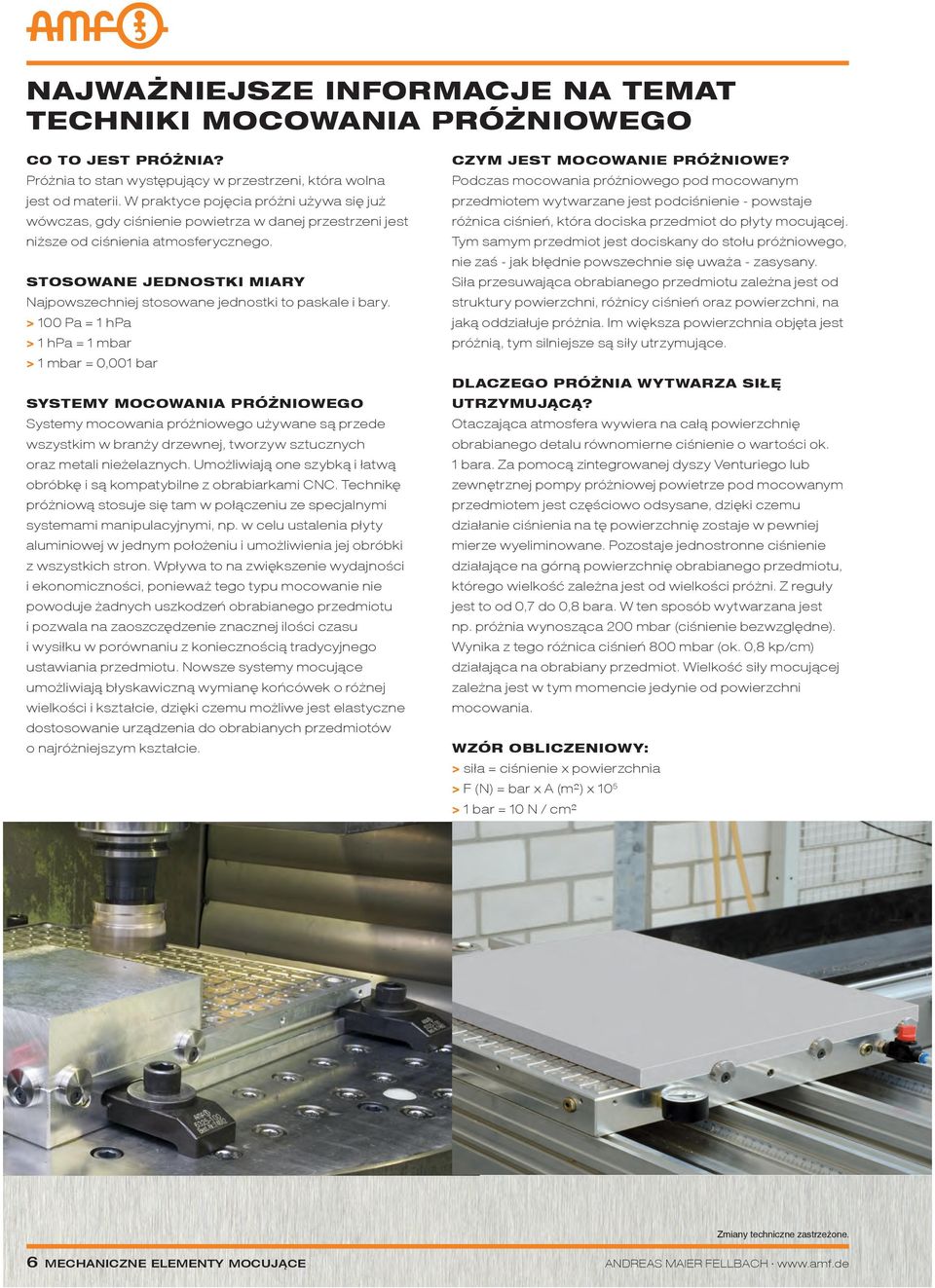

6 Najważniejsze informacje na temat techniki mocowania próżniowego Co to jest próżnia? Próżnia to stan występujący w przestrzeni, która wolna jest od materii. W praktyce pojęcia próżni używa się już wówczas, gdy ciśnienie powietrza w danej przestrzeni jest niższe od ciśnienia atmosferycznego. stosowane jednostki miary Najpowszechniej stosowane jednostki to paskale i bary. > 100 Pa = 1 hpa > 1 hpa = 1 mbar > 1 mbar = 0,001 bar Systemy mocowania próżniowego Systemy mocowania próżniowego używane są przede wszystkim w branży drzewnej, tworzyw sztucznych oraz metali nieżelaznych. Umożliwiają one szybką i łatwą obróbkę i są kompatybilne z obrabiarkami CNC. Technikę próżniową stosuje się tam w połączeniu ze specjalnymi systemami manipulacyjnymi, np. w celu ustalenia płyty aluminiowej w jednym położeniu i umożliwienia jej obróbki z wszystkich stron. Wpływa to na zwiększenie wydajności i ekonomiczności, ponieważ tego typu mocowanie nie powoduje żadnych uszkodzeń obrabianego przedmiotu i pozwala na zaoszczędzenie znacznej ilości czasu i wysiłku w porównaniu z koniecznością tradycyjnego ustawiania przedmiotu. Nowsze systemy mocujące umożliwiają błyskawiczną wymianę końcówek o różnej wielkości i kształcie, dzięki czemu możliwe jest elastyczne dostosowanie urządzenia do obrabianych przedmiotów o najróżniejszym kształcie. Czym jest mocowanie próżniowe? Podczas mocowania próżniowego pod mocowanym przedmiotem wytwarzane jest podciśnienie - powstaje różnica ciśnień, która dociska przedmiot do płyty mocującej. Tym samym przedmiot jest dociskany do stołu próżniowego, nie zaś - jak błędnie powszechnie się uważa - zasysany. Siła przesuwająca obrabianego przedmiotu zależna jest od struktury powierzchni, różnicy ciśnień oraz powierzchni, na jaką oddziałuje próżnia. Im większa powierzchnia objęta jest próżnią, tym silniejsze są siły utrzymujące. Dlaczego próżnia wytwarza siłę utrzymującą? Otaczająca atmosfera wywiera na całą powierzchnię obrabianego detalu równomierne ciśnienie o wartości ok. 1 bara. Za pomocą zintegrowanej dyszy Venturiego lub zewnętrznej pompy próżniowej powietrze pod mocowanym przedmiotem jest częściowo odsysane, dzięki czemu działanie ciśnienia na tę powierzchnię zostaje w pewniej mierze wyeliminowane. Pozostaje jednostronne ciśnienie działające na górną powierzchnię obrabianego przedmiotu, którego wielkość zależna jest od wielkości próżni. Z reguły jest to od 0,7 do 0,8 bara. W ten sposób wytwarzana jest np. próżnia wynosząca 200 mbar (ciśnienie bezwzględne). Wynika z tego różnica ciśnień 800 mbar (ok. 0,8 kp/cm) działająca na obrabiany przedmiot. Wielkość siły mocującej zależna jest w tym momencie jedynie od powierzchni mocowania. Wzór obliczeniowy: > siła = ciśnienie x powierzchnia > F (N) = bar x A (m²) x 10 5 > 1 bar = 10 N / cm² 6 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

7 Zalety techniki mocowania próżniowego AMF > Płytę do mocowania próżniowego AMF zasilać można zarówno sprężonym powietrzem przy wykorzystaniu zintegrowanej dyszy Venturiego, jak i za pomocą zewnętrznej pompy próżniowej. > Ograniczniki mimośrodowe z regulowaną wysokością posiadają możliwość dostosowania do wysokości obrabianego przedmiotu i absorbują powstające siły przesuwające. > Łatwe pozycjonowanie obrabianych przedmiotów za pomocą kołków oporowych. Również w tym miejscu absorbowane są siły przesuwające > Sznur uszczelniający pozwala zniwelować nierówności na powierzchni obrabianego przedmiotu. Dzięki siatce na płycie można optymalnie odwzorować kontury obrabianego przedmiotu. > Dzięki bocznym wpustom płytę można zamocować na płycie podstawowej lub na stole maszynowym przy użyciu łap dociskowych AMF nr > Urządzenia można pozycjonować na płycie za pomocą jednego trzpienia pasującego i jednego trzpienia mieczowego z dokładnością do ±0,01 mm > Tłumik jest zintegrowany z płytą. W zależności od zastosowania oferujemy dwie różne wersje tłumika (nr 7800VSDI i 7800VSD). > W zależności od wielkości płyty mocującej obrabiane przedmioty mogą być mocowane w kilku punktach przyssania. Umożliwia to również mocowanie kilku przedmiotów. > W celu usprawnienia wymiany płyty można ją stosować w połączeniu z systemem mocującym punktu zerowego AMF Zero-Point. Dzięki temu można zminimalizować czas przezbrajania i wydłużyć czas działania maszyny. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 7

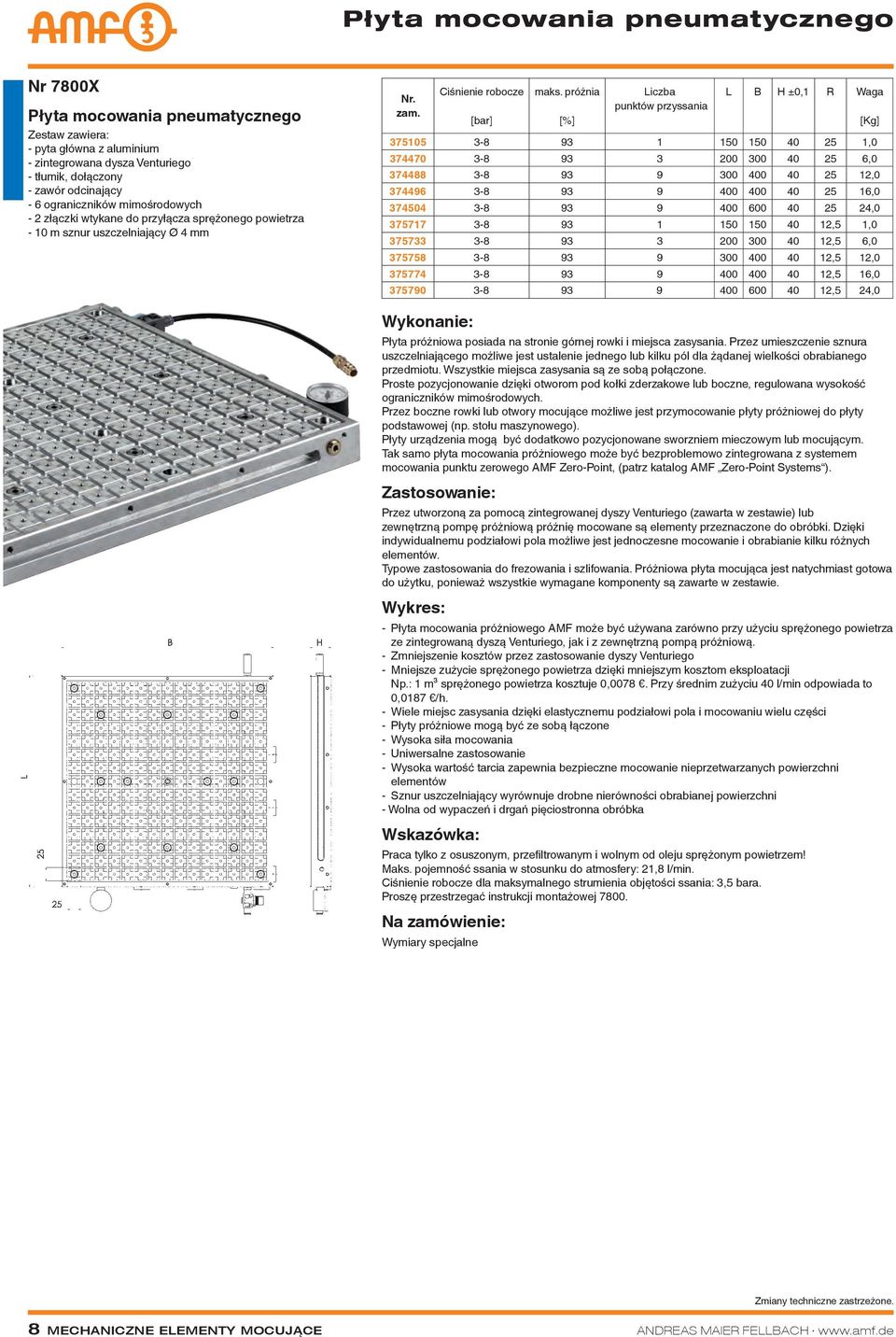

8 Płyta mocowania pneumatycznego Nr 7800X Płyta mocowania pneumatycznego Zestaw zawiera: - pyta główna z aluminium - zintegrowana dysza Venturiego - tłumik, dołączony - zawór odcinający - 6 ograniczników mimośrodowych - 2 złączki wtykane do przyłącza sprężonego powietrza - 10 m sznur uszczelniający Ø 4 mm Ciśnienie robocze [bar] maks. próżnia [%] Liczba punktów przyssania L B H ±0,1 R , , , , , ,5 1, ,5 6, ,5 12, ,5 16, ,5 24,0 [Kg] Wykonanie: Płyta próżniowa posiada na stronie górnej rowki i miejsca zasysania. Przez umieszczenie sznura uszczelniającego możliwe jest ustalenie jednego lub kilku pól dla żądanej wielkości obrabianego przedmiotu. Wszystkie miejsca zasysania są ze sobą połączone. Proste pozycjonowanie dzięki otworom pod kołki zderzakowe lub boczne, regulowana wysokość ograniczników mimośrodowych. Przez boczne rowki lub otwory mocujące możliwe jest przymocowanie płyty próżniowej do płyty podstawowej (np. stołu maszynowego). Płyty urządzenia mogą być dodatkowo pozycjonowane sworzniem mieczowym lub mocującym. Tak samo płyta mocowania próżniowego może być bezproblemowo zintegrowana z systemem mocowania punktu zerowego AMF Zero-Point, (patrz katalog AMF Zero-Point Systems ). Przez utworzoną za pomocą zintegrowanej dyszy Venturiego (zawarta w zestawie) lub zewnętrzną pompę próżniową próżnię mocowane są elementy przeznaczone do obróbki. Dzięki indywidualnemu podziałowi pola możliwe jest jednoczesne mocowanie i obrabianie kilku różnych elementów. Typowe zastosowania do frezowania i szlifowania. Próżniowa płyta mocująca jest natychmiast gotowa do użytku, ponieważ wszystkie wymagane komponenty są zawarte w zestawie. Wykres: - Płyta mocowania próżniowego AMF może być używana zarówno przy użyciu sprężonego powietrza ze zintegrowaną dyszą Venturiego, jak i z zewnętrzną pompą próżniową. - Zmniejszenie kosztów przez zastosowanie dyszy Venturiego - Mniejsze zużycie sprężonego powietrza dzięki mniejszym kosztom eksploatacji Np.: 1 m³ sprężonego powietrza kosztuje 0,0078. Przy średnim zużyciu 40 l/min odpowiada to 0,0187 /h. - Wiele miejsc zasysania dzięki elastycznemu podziałowi pola i mocowaniu wielu części - Płyty próżniowe mogą być ze sobą łączone - Wysoka siła mocowania - Uniwersalne zastosowanie - Wysoka wartość tarcia zapewnia bezpieczne mocowanie nieprzetwarzanych powierzchni elementów - Sznur uszczelniający wyrównuje drobne nierówności obrabianej powierzchni - Wolna od wypaczeń i drgań pięciostronna obróbka Wskazówka: Praca tylko z osuszonym, przefiltrowanym i wolnym od oleju sprężonym powietrzem! Maks. pojemność ssania w stosunku do atmosfery: 21,8 l/min. Ciśnienie robocze dla maksymalnego strumienia objętości ssania: 3,5 bara. Proszę przestrzegać instrukcji montażowej Na zamówienie: Wymiary specjalne 8 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

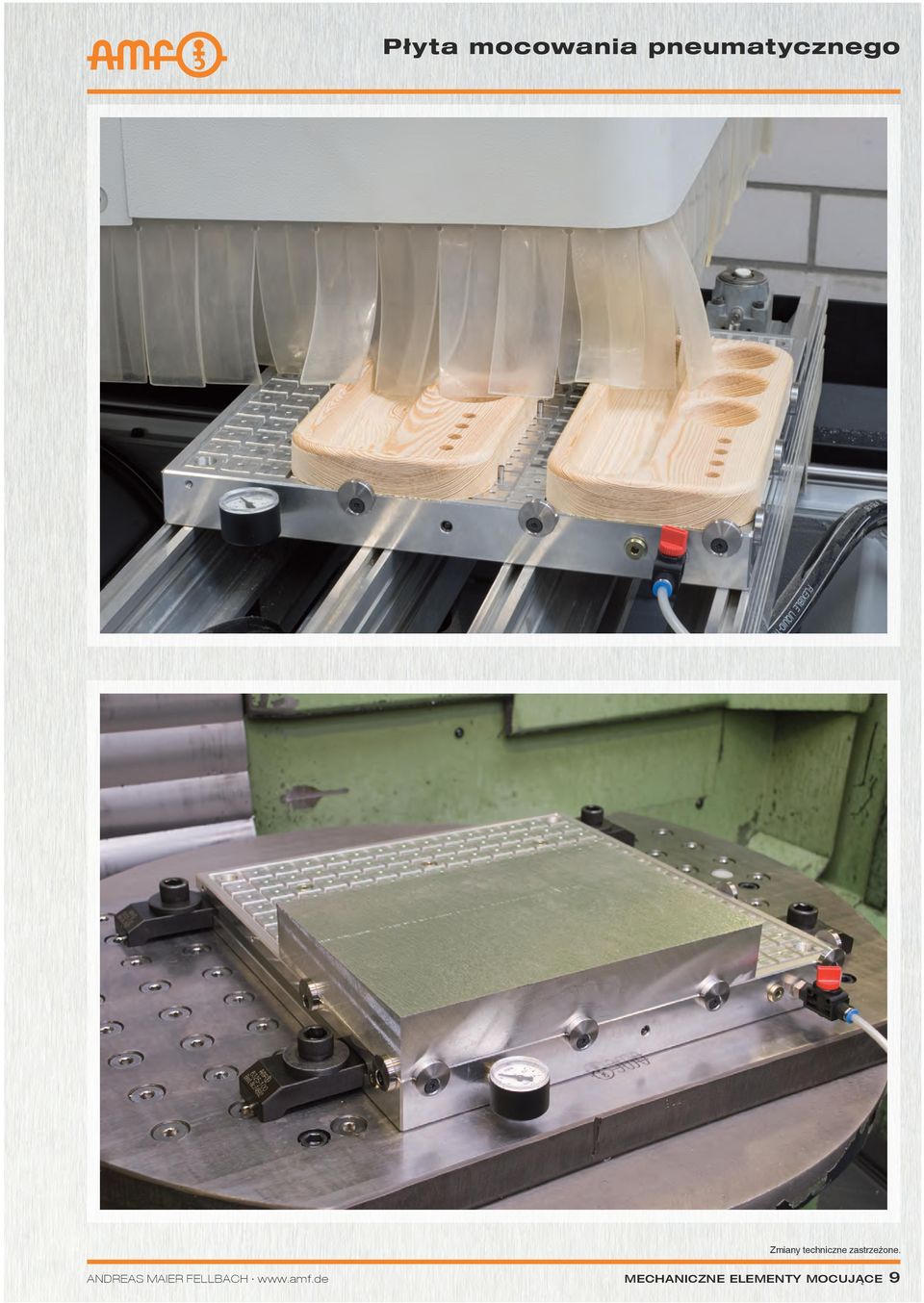

9 Płyta mocowania pneumatycznego ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 9

10 Mata adaptera gumowa Nr 7800AMGX Mata adaptera gumowa Wymiary [mm] grubość materiału ±0,2 [mm] x x x x x Sznur uszczelniający wkładany jest w raster próżniowej płyty mocującej. Przy tym należy dojść aż do obrabianego obszaru w elemencie. 2. Płyta adaptera układana jest na próżniowej płycie mocującej. 3. W obrębie oznaczonej powierzchni mocowania w macie adaptera wykonywany jest otwór dziurkownikiem Ø 3-5 mm na drewnianej płycie. Tłoczenia muszą się znajdować w obszarze frezów rastra próżniowej płyty mocującej. 4. Przeznaczone do obróbki element jest układany i mocowany za pomocą przestawnych ograniczników mimośrodowych. Wykres: - Dobra wartość tarcia oferuje szczególnie dobry opór wobec występujących sił przesuwnych podczas obróbki. - Możliwe jest bezproblemowe frezowanie maty adaptera na głębokości do 2 mm. - Przy zastosowaniu zawsze tych samych konturów mata adaptera może być używana dowolną ilość razy, gdyż nie ulega zużyciu. Obrabiany przedmiot 1 Płyta adaptera z gumy 2 Próżniowa płyta mocująca 3 Sznur uszczelniający Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

11 Mata adaptera aluminiowa Nr 7800APAX Mata adaptera aluminiowa Wymiary [mm] grubość materiału ±0,1 [mm] [Kg] x , x , x , x , x ,6 1. Sznur uszczelniający wkładany jest w raster próżniowej płyty mocującej. Przy tym należy dojść aż do obrabianego obszaru w elemencie. 2. Płyta adaptera jest przykręcana śrubami z próżniową płytą mocującą. 3. Przeznaczony do obróbki element jest układany. 4. Za pomocą przestawnych ograniczników mimośrodowych następuje unieruchomienie obrabianego elementu. Wykres: - Płyta adaptera może być frezowana na głębokości do 2 mm (usuwanie frezów). - Preferowany zakres zastosowania to obróbka cienkich blach, folii, płytek i nawet papieru. Obrabiany przedmiot 1 Płyta adaptera z gumy 2 Próżniowa płyta mocująca 3 Sznur uszczelniający 4 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 11

12 Blok nadbudowany Nr 7810ABX Blok nadbudowany Zestaw zawiera: - Blok nadbudowany z aluminium, siatka 12,5 x 12,5 mm - 3 zderzaki mimośrodowe ze śrubami mocującymi - 1 m sznura uszczelniającego Ø 2,0 mm Wykonanie: Blok nadbudowany ma od góry wpusty i przyssawkę. Wymiar siatki wynosi 12,5 mm. Po włożeniu sznura uszczelniającego wielkość pola jest ustalana indywidualnie. Blok nadbudowany jest nasadzany bezpośrednio nad punktem przyssania na płycie zaciskowej próżni nr Spód przewidziano ze sznurem uszczelniającym Ø 2,0 mm. Zastosowanie bloków nadbudowanych umożliwia przełomy przy obróbce. Elementy mogą być przewiercane bez uszkodzenia płyty zaciskowej próżni lub samej części. Wskazówka: maks. próżnia [%] Liczba punktów przyssania Sznur uszczelniający Ø 4,0 mm prosimy zamawiać osobno (nr art ). L B H Nr 7810APAX Mata adaptera aluminiowa Pasuje do bloku nadbudowanego nr 7810ABX. Wymiary [mm] grubość materiału ±0, x [mm] Wykres: - Płyta adaptera może być nadfrezowana do 2 mm (usunięcie wyfrezowania). - Preferowane obszary zastosowania to obróbka cienkich blach, folii, wykrojów a nawet papieru. Nr 7810AMGX Mata adaptera gumowa Pasuje do bloku nadbudowanego nr 7810ABX. Wymiary [mm] grubość materiału ±0, x [mm] Wykres: - Dobry współczynnik tarcia gwarantuje szczególnie korzystny opór na występujące siły przemieszczeniowe podczas obróbki. - Można bez problemu wyfrezować do głębokości 2 mm w macie adaptera. - Przy zastosowaniu zawsze tych samych konturów można niemal dowolnie często ponownie stosować matę adaptera, ponieważ nie podlega zużyciu. 12 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

13 Osprzęt Nr 7800VPX Pompa próżniowa z łopatkami obrotowymi Zestaw zawiera: - filtry z sita gęstego po stronie ssania - separator mgły olejowej - zawór przełączający dla trybu próżni zgrubnej lub niskiej - bufor łącznika gumowo-metalowego - pierwsze napełnienie olejem - bez balastu gazowego Próżnia [%] Gdy w miejscy zastosowania próżniowej płyty mocującej nie jest dostępne sprężone powietrze, zalecamy zastosowanie pompy próżniowej z łopatkami obrotowymi AMF. Ta pompa zapewnia niezawodną długą pracę zastosowanych płyt mocujących. Dzięki małym rozmiarom można ją umieścić bezpośrednio przy maszynie. Na zamówienie: Wydajność pompy próżniowej [m³/h] Dostępne są inne wymiary i moce zasysania. Smarowanie Moc silnika [V/Hz] Poziom szumów [db (A)] Rodzaj ochrony Praca ciągła [%] / [Kg] Nr 7800VPFX Osuszacz z filtrem próżniowym Zestaw zawiera: - oddzielacz wody - filtr próżniowy - jednostka mocująca - zawór kulkowy - gwintowe złącze wtykowe 1/2 AG - 15 mm - rura z tworzywa sztucznego Ø 15 x 12 mm, długość 2 m - gniazdo sprzęgające - złączka podwójna Separator cieczy skutecznie usuwa kondensat (wodę) z systemu mocowania próżniowego, chronią go w ten sposób przed zabrudzeniem. Wykres: - Usuwanie 99% zawartej wilgoci - Nie wymaga konserwowania - Minimalizacja kosztów eksploatacji i konserwacji systemu - Łatwa instalacja (przed pompą próżniową) Wskazówka: Zestaw jest dostarczany zmontowany. Przyłącze D100x250 3/ Przykład montażu: Pompa próżniowa Nr Odkraplacz Nr Próżniowa płyta mocująca ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 13

14 Osprzęt Nr 7800DX Sznur uszczelniający Twardość Shore a: Szerokość wpustu [mm] Ø [mm] Długość ,0 ±0, [m] Sznur uszczelniający umieszczany jest w rowku w celu ograniczenia powierzchnia mocowania. Wykres: Możliwe jest mocowanie kilku, także różnej wielkości, obrabianych przedmiotów. Nr 7800VX Próżniomierz Zakres wskazań [bar] Ø [mm] Przyłącze na dole G1/8 73 Nr 7800VDX Pierścień uszczelniający dla próżniomierza Przyłącze G1/8 0,5 Pierścień uszczelniający jest stosowany podczas montażu próżniomierza. Nr 7800VDSX Czujnik ciśnieniowo-próżniowy z akcesoriami Przyłącza elektryczne: Kabel z wtyczką wg EN , kształt okrągły M 8x1, 4-bieg., długość kabla 0,3 m. W dostawie dostępny jest: - czujnik ciśnienia - wąż próżniowy, Ø zew. 4 mm, długość 30 cm - połączenie wtykowe G1/8-4 Za pomocą metody Teach-In na czujniku ciśnienia ustawiane są wartości progowe (wielkość pomiarowa: 2 x ciśnienie względne) i w przy spadku ciśnienia próżni następuje wyłączenie maszyny. Wykres: Zakres wskazań [bar] Temperatura otoczenia Czujnik ciśnienie próżni służy do nadzorowania występującego ciśnienia powietrza. Przy spadku ciśnienia następuje wyłączenie maszyny. To przyczynia się do wzrostu bezpieczeństwa procesowego. [ C] 14 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

15 Osprzęt Nr 7800EX Ogranicznik mimośrodowy Ø 30 mm Stal oksydowana. Kompletnie ze śrubami wpuszczanymi Ø [mm] Wykres: Indywidualne dopasowanie do wysokości obrabianego przedmiotu. Ogranicznik przyjmuje siły przesuwające. Nr 7800VSDX Tłumik hałasów Obudowa i wkład tłumiący z PE. Przyłącze Temperatura otoczenia G1/ [ C] Wkręcane bezpośrednio w płytę zaciskową próżni. Wskazówka: Tłumik hałasów sprawdzać regularnie pod kątem zabrudzenia. Nr 908X-G1/8 Śruba zamykająca z uszczelnieniem gumowym Przyłącze G1/8 7 Nr 7800VAFX Filtr zasysający Przyłącze G1/8 2 Filtr zasysający jest przykręcany do płyty zaciskowej próżni. Wskazówka: Filtr zasysający należy sprawdzać w regularnych odstępach na wypadek zabrudzenia. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 15

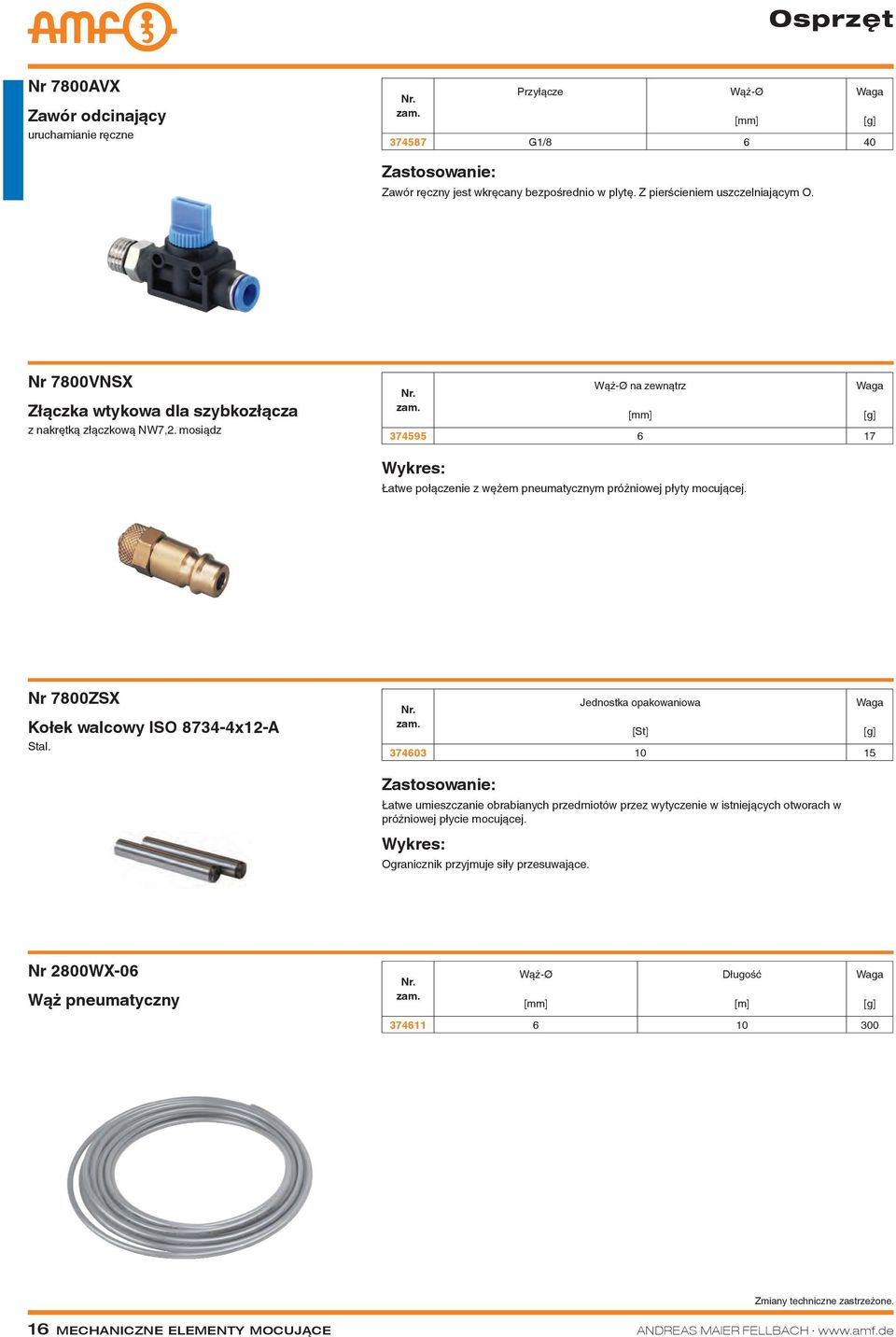

16 Osprzęt Nr 7800AVX Zawór odcinający uruchamianie ręczne Przyłącze Wąż-Ø G1/ [mm] Zawór ręczny jest wkręcany bezpośrednio w plytę. Z pierścieniem uszczelniającym O. Nr 7800VNSX Złączka wtykowa dla szybkozłącza z nakrętką złączkową NW7,2. mosiądz Wąż-Ø na zewnątrz [mm] Wykres: Łatwe połączenie z wężem pneumatycznym próżniowej płyty mocującej. Nr 7800ZSX Kołek walcowy ISO x12-A Stal. Jednostka opakowaniowa [St] Łatwe umieszczanie obrabianych przedmiotów przez wytyczenie w istniejących otworach w próżniowej płycie mocującej. Wykres: Ogranicznik przyjmuje siły przesuwające. Nr 2800WX-06 Wąż pneumatyczny Wąż-Ø [mm] Długość [m] Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

17 Osprzęt Nr 7800VABX Sworzeń mocujący Stal. A B C D E F G H J M5 10 R4 30 Wykres: Szybkie i precyzyjne ustawianie mocowanych urządzeń. Nr 7800VSBX Sworzeń mieczowy Stal. A B C D E F G H J K M5 10 R4 4,3 23 Sworzeń mieczowy służy do wyrównywania tolerancyjnego (±0,01). Wykres: Szybkie i precyzyjne ustawianie mocowanych urządzeń. Nr 6325 Łapa dociskowa do imadeł maszynowych, śrubowych Stal ulepszona cieplnie, oksydowana, pakowane parami. B1 L do sruby mocujacej metryczna do sruby mocujacej cale dla szerokości szczęki A A1xA2 H ,5 78 M12, 14, 16 1/2, 5/ ,5 10x5, ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 17

18 Osprzęt Nr 6370ZNX-20 Złączka mocująca do modułów mocujących K20 hartowana, do hydraulicznych i pneumatycznych modułów mocujących (wielkość K20). Wykonanie: Nr : Złączka punktu zerowego Nr : Złączka mieczowa Nr : Złączka podwymiarowa Wskazówka: ØDN ØD1 ØD2 H H1 T K K K Nasz kompletny program mocowania punktu zerowego znajduje się w katalogu Zero-Point Systems. Nr 6370ZNSX-001 Śruba łączeniowa z zakończeniem kulowym Klasa wytrzymałości Na zamówienie: M L L K20 M Śruby łączeniowe z różnych materiałów i w różnych długościach (np. STAL SZLACHETNA). Wymiary produkcyjne w przypadku samodzielnego wykonania złączek ØD1 ØM S1 S2 K20 25 M12 5,5 23 Ilustracja: Ilustracja ze złączką do mocowania i śrubą łapiącą złączkę. 18 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

19 Uchwyt mocuje ze stabilną i przewidywalną siłą > materiał: Wytrzymały element mocujący ze stali stopowej ulepszonej cieplnie w wersji kutej > Dziedziny zastosowania: Wszystkie zadania związane z mocowaniem w obróbce wiórowej i obróbce bezwiórowej > Cechy: > Siła zamocowania do 25 kn > Odporne na zużycie dzięki dwóm przegubom > typ konstrukcji odrzucający wióry > prosty montaż w rowkach teowych lub na płytach rastrowych W przypadku zastosowania narzędzi mocujących w bezwiórowej i wiórowej obróbce metali oraz w konstruowaniu form wymagane są siły mocowania i precyzja, które muszą spełniać najwyższe wymagania. Poprzez nastawny uchwyt przedmiotu obrabianego ze stali stopowej ulepszanej cieplnie oferujemy niezwykle wytrzymały i wielostronny w zastosowaniu mechaniczny element mocujący, dzięki któremu można osiągnąć niezwykle duże siły mocowania do 25 kn. Uchwyt przedmiotu obrabianego, który można stosować zarówno poziomo jak i pionowo można mocować opcjonalnie na zwykłych stołach z rowkami teowymi za pomocą wpustu przesuwnego jak i alternatywnie na płytach rastrowych za pomocą zamocowania na gwint. > Wytrzymał, silny i prosty w zastosowaniu - Uchwyt mocuje ze stabilną i przewidywalną siłą ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 19

20 Docisk siłowy Nr 7500K Docisk siłowy do form wtryskowych kompletny z mocowaniem. Solidny element mocujący z ulepszanej stali stopowej w wersji kutej do zmiennych wysokości mocowania i z przesuwnym elementem podstawowym. W skład wchodzą: - Element podstawowy - Wspornik 1. Pozycjonowanie i mocowanie wspornika stołu narzędziowego. 2. Element podstawowy może być przesuwany na wsporniku do żądanej pozycji i tym samym jest gotowy do użycia. 3. Poprzez uruchomienie śruby nastawczej można przestawiać bezstopniowo ramię mocujące w wysokości i mocować narzędzie. 4. Dzięki bardzo solidnej budowie możliwe jest szybkie i nieskomplikowane mocowanie. Wykres: - maks. obciążenie 16 kn lub 25 kn - Niska zużywalność dzięki dwóm przegubom - Zastosowanie na płytach narzędziowych z rowkami T i rastrami - Niższa wysokość konstrukcyjna poprzez śrubę regulacyjną z łbem sześciokątny wewnętrznym Wskazówka: maks. obciążenie [kn] G H min. H maks M M M By zmniejszyć zużycie śruby regulacyjnej zalecamy użycie pasty do śrub AMF nr Zawiera ona kombinacje aktywnych środków smarnych i jest odporna na działanie wysokich temperatur oraz zmywanie. Tabela z wymiarami: A A1 B B1 C G1 K L1 L2 SW , M , M , M Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

21 Docisk siłowy Wzory orientacyjne dla liczby docisk siłowy na wtryskarkach Docisk siłowy Forma wtryskowa Legenda: Fg = Siła ciężaru [kn] Fsw = Wymagana siła mocująca wynikająca z ciężaru formy wtryskowej [kn] Fsp = Maks. obciążenie docisku siłowego [kn] (patrz nr 7500K) Fsp1 = Różnica między Fsp i Fv [kn] Fv = Naprężenie wstępne docisku siłowego [kn] Föffn = Siła otwarcia wtryskarek [kn] (patrz Dane techniczne wtryskarki) g = Przyspieszenie (9,81 m/s²) m = Masa formy wtryskowej [Kg] n1 = Liczba wymaganych docisków ze względu na ciężar formy wtryskowej n2 = Liczba wymaganych docisków ze względu na siłę otwarcia μ = Współczynnik tarcia (~0,14) Wzory orientacyjne: 1. Obliczanie siły ciężaru [kn]: Fg = m x g Obliczanie siły formy wtryskowej [kn]: Fsw = Fg μ 3. Liczba wymaganych docisków ze względu na ciężar formy wtryskowej: n1 = Fsw Fsp1 4. Liczba wymaganych docisków ze względu na siłę otwarcia: n2 = Föffn Fsp1 5. Wynik = porównanie wartości n1 i n2 Należy wziąć większą liczbę na stronę narzędzia! Wykres moment obrotowy w funkcji siły nr 7500S-16 nr 7500S-25 moment obrotowy [Nm] ,5 16 siła mocowania [kn] siła mocowania [kn] ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 21

22 Docisk siłowy, przesuwny Nr 7500S Docisk siłowy, przesuwny kompletny z mocowaniem. Solidny element mocujący z ulepszanej stali stopowej w wersji kutej do zmiennych wysokości mocowania i z przesuwnym elementem podstawowym. W skład wchodzą: - element podstawowy - wspornik - element dociskowy o gładkiej powierzchni - zestaw mocujący nr 7500BF Wielkość = siła dociskająca [kn] G Rowek H min. H maks M M M M M M M M M M Pozycjonowanie i mocowanie wspornika stołu narzędziowego. 2. Element podstawowy może być przesuwany na wsporniku do żądanej pozycji i tym samym jest gotowy do użycia. 3. Poprzez uruchomienie śruby nastawczej można przestawiać bezstopniowo ramię mocujące w wysokości i mocować narzędzie. 4. Dzięki bardzo solidnej budowie możliwe jest szybkie i nieskomplikowane mocowanie. Wykres: - Siłą mocowanie do 16kN lub do 25 kn - Niska zużywalność dzięki dwóm przegubom - Konstrukcja odprowadzająca naprężenia - Zastosowanie w rowkach T mm lub paletach rastrowych M12 i M16-4 warianty elementu dociskowego - Zmienne wysokości mocowania Wskazówka: Podczas stosowania docisku siłowego równolegle do rowka, przy rozmiarze 16 i rozmiarze 25 od rowka 18 konieczne jest używanie elementu nożnego z odpowiednim zestawem mocujacym nr 7500BF. By zmniejszyc zużycie śruby regulacyjnej zalecamy użycie pasty do śrub AMF nr Zawiera ona kombinacje aktywnych środków smarnych i jest odporna na działanie wysokich temperatur oraz zmywanie. Tabela z wymiarami: A A1 B B1 C G1 K L1 L2 SW , M , M , M , M , M , M , M , M , M , M Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

23 Docisk siłowy, przesuwny Nr 7500E Docisk siłowy z elementem pośrednim, przesuwny kompletny z mocowaniem. Siła mocująca 25 kn. Solidny element mocujący z ulepszanej stali stopowej w wersji kutej do zmiennych wysokości mocowania i z przesuwnym elementem podstawowym. W skład wchodzą: - element podstawowy - wspornik - element dociskowy o gładkiej powierzchni - zestaw mocujący nr 7500BZ G Rowek H min. H maks. A1 A2 K M M M M M M M M M M M M M M Pozycjonowanie i mocowanie wspornika na stole narzędziowym. 2. Element podstawowy (korpus podstawowy z ramieniem mocującym) może być przesuwany na elemencie pośrednim do żądanej pozycji i tym samym jest gotowy do użycia. 3. Korzystając ze śruby nastawczej, można bezstopniowo zmieniać wysokość ramienia mocującego i mocować narzędzie. 4. Dzięki bardzo solidnej budowie możliwe jest szybkie i nieskomplikowane mocowanie. Nr 7500G Element podstawowy z gniazdem sześciokątnym zewnętrznym lub wewnętrznym. Hartowana stal ulepszana. Wielkość = siła dociskająca [kn] Rowek SW zewnetrzna SW wewnetrzna ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 23

24 Docisk siłowy, przesuwny 24 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

25 Osprzęt docisku siłowego Nr 7500F Podstawa W komplecie z śrubą mocującą M6. Stal ulepszona cieplnie, hartowana. Siła docisku do 25 kn. Zaleca się stosować do rowków teowych od wielkości 18. Wielkość = siła dociskająca [kn] G Rowek H min. H maks. A B C L1 L M M M Wskazówka: Zestawy mocujące nr 7500BF, składające się ze śruby cylindrycznej o klasie wytrzymałości 12.9 i wpustu przesuwnego T DIN 508, nie są zawarte w dostawie. Nr 7500A Redukcja z otworami pozycjonowania M18, M20 i M24 Hartowana stal ulepszana. Redukcja składa się z płytki pośredniej, śruby łącznikowej i śruby cylindrycznej ISO 4762-M12. Wielkość = siła dociskająca [kn] G H min. H maks. A B C L M M M Nr 7110M-**-2 Blok podwyższający dla systemu zamocowania bloków nr pasuje do docisków rozmiar A B C I L H min. H maks , , Dzięki zastosowaniu elementu podwyższającego z dociskiem siłowym Nr 7500 oraz systemem mocowania bloków Nr 7110 możliwe jest osiąganie większych wysokości zamocowania. Wskazówka: Kolejne elementy systemu zamocowanie bloków AMF znajdziesz w katalogu AMF systemy zamocowań i systemy oprzyrządowania. Docisk siłowy ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 25

26 Osprzęt docisku siłowego Nr 7500T Podstawa docisku siłowego Stal ulepszona cieplnie, hartowana. Wielkość = siła dociskająca [kn] G Rowek A C E H L1 L M , M , M , M , Wskazówka: Zestawy mocujące nr 7500BF, składające się ze śruby cylindrycznej o klasie wytrzymałości 12.9 i wpustu przesuwnego T DIN 508, nie są zawarte w zestawie Nr 7500Z Element pośredni Stal ulepszona cieplnie, hartowana. Wielkość = siła dociskająca [kn] G Rowek H min. H maks. A B C L M M M M Wskazówka: Zestawy mocujące nr 7500BZ, składające się ze śruby sześciokątnej ISO , podkładki DIN 6340 i wpustu przesuwnego T DIN 508, nie są objęte dostawą. Nr 7500D Element dociskowy w komplecie z kołkiem sprężystym. stal szlachetna. nr 7500DG gładka powierzchnia nacisku nr 7500DR żłobkowana powierzchnia nacisku nr 7500DL powierzchnia nacisku stosowana do cylindrycznych przedmiotów obrabianych, wzdłuż nr 7500DQ powierzchnia nacisku stosowana do cylindrycznych przedmiotów obrabianych, wszerz Wielkość = siła dociskająca [kn] Kształt A B C DG ,5 9, DG ,5 19, DR ,5 17, DL ,5 24, DQ ,5 25, / Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

27 Osprzęt docisku siłowego Nr 7500SP Śrubowy zestaw mocujący gniazdo sześciokątne zewnętrzne lub wewnętrzne, składające się z kulowej śruby dociskowej, sworznia podpierającego i 2 kołków. Hartowana stal ulepszana. Wielkość = siła dociskająca [kn] G1 L SW zewnetrzna SW wewnetrzna M M M M Nr 7500BF Zestaw mocujący dla docisku składający się ze śruby cylindrycznej o klasie wytrzymałości 12.9 i wpustu przesuwnego T DIN 508. Wielkość = siła dociskająca [kn] G Rowek L do 7500S do 7500S+7500F M X M X M X M X M X M X M X M X M X M X M X M X M X M X M X M X M X M X X 537 Nr 7500BZ Zestaw mocujący dla elementu pośredniego składający się z śruby z łbem sześciokątnym DIN , podkładki DIN 6340 i wpustu przesuwnego T DIN 508. Wielkość = siła dociskająca [kn] G Rowek L M M M M M M M M ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 27

28 Technika mocowań mechanicznych firmy AMF Dzięki uprzejmości Robert Bosch GmbH z Waiblingen Dzięki uprzejmości Robert Bosch GmbH z Waiblingen 28 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

29 Mocowanie za pomocą pojedynczych płaskowników i kompaktowych elementów podporowych > materiał: Stal ulepszana cieplnie według norm DIN. > Obróbka: Równolegle obrabiane płaskie powierzchnie gwarantują bezpieczne przenoszenie siły. > Wykonanie: Zgodnie z normami DIN. > Powierzchnia: Wszystkie dociski są lakierowane w sposób zapewniający wytrzymałość na ścieranie bądź posiadają równoważną ochronę powierzchni. Tam gdzie wymagane są duże siły mocowania lub elastyczne dopasowanie do wielkości i formy obrabianego elementu, oferujemy nasze pojedyncze dociski oraz połączenia mocujące w formie przestawnych łap dociskowych. Wszystkie wymienione w tym katalogu dociski można łączyć z różnymi podpórkami i w ten sposób dopasować je do różnych form i rozmiarów obrabianych elementów. Zaletami przesuwnych elementów mocujących są uniwersalne możliwości zastosowania przede wszystkim przy pojedynczych elementach oraz mniejszych bądź średnich seriach o z mieniających się wysokościach mocowania. Można je w prosty sposób używać poziomo i pionowo, są wymienne i mają korzystną cenę. Dzięki kompaktowej konstrukcji mogą one w bezpieczny sposób przenosić duże siły naprężenia w przypadku dużych wysokości mocowania. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 29

30 Krokodyl łapa dociskowa z zaczepem Nr 6312V Krokodyl łapa dociskowa z zaczepem, przestawna płynnie przestawiane, ulepszona, ocynkowana, ze stałym elementem dociskowym i łożyskiem współpracującym. B1 Rowek Siła dociskająca maks.* [kn] H , 12, , 14, 16, , 18, 20, , 22, 24, * podane siły mocowania w optymalnej pozycji mocowania (najmniejszy odstęp śruby mocującej do miejsca mocowania). Siły mocujące mogą się różnić w zależności od naprężenia, klasy wytrzymałości śruby mocującej i stanu gwintu (smarowania). Krokodyl jest stosowany przy wszystkich mocowaniach przy użyciu rowków T oraz otworów gwintowanych. Element dociskowy i podstawa są na stałe połączone z łapą dociskową, dzięki czemu krokodyl jest szybko gotowy do użycia. Łapa dociskowa wyposażona jest w dwa noski mocujące i w zależności od zastosowania może być łatwo obracana. W ten sposób pokrywane są wszystkie obszary zastosowania przy wiórowej i bezwiórowej obróbce (np. odlewanie ciśnieniowe i prasowanie). Wykres: - Zmienna i szybka możliwość przestawiania w odstępie do obrabianego przedmiotu - Zastosowanie we wszystkich obszarach obróbki z mocowaniem i bez mocowania - Szczególnie nadaje się do zastosowania na wtryskarkach i prasach - Bez dodatkowych podkładek w celu osiągnięcie wymaganej wysokości mocowania - Element dociskowy i podstaw połączone z łapą dociskową - Krokodyl może być ustawiony na każdą wysokość mocowania. Wskazówka: Do mocowania można stosować śruby mocujące DIN 787, śruby dwustronne DIN 6379 i śruby z łbem walcowym DIN 912. Większe wysokości mocowania możliwe do osiągnięcia przez zastosowanie przedłużenia podpory nr 6312S. Tabela z wymiarami: A A1 A2 B2 x L B3 E1 E2 H2 K x x x x Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

31 Krokodyl łapa dociskowa z zaczepem Nr 6312V Krokodyl łapa dociskowa z zaczepem, przestawna kompletnie ze śrubą mocującą DIN 787, podkładką DIN 6340 i nakrętką DIN 6330B. Regulowana bezstopniowo, ulepszona, ocynkowana ze stałym elementem dociskowym i łożyskiem współpracującym. B1 Rowek Rowek Siła dociskająca maks.* [kn] H M10x10x M12x12x M12x14x M12x12x M12x14x M16x16x M16x18x M16x16x M16x18x M20x20x M20x22x M20x20x M20x22x M24x24x M24x28x * podane siły mocowania w optymalnej pozycji mocowania (najmniejszy odstęp śruby mocującej do miejsca mocowania). Siły mocujące mogą się różnić w zależności od naprężenia, klasy wytrzymałości śruby mocującej i stanu gwintu (smarowania). Krokodyl jest stosowany przy wszystkich mocowaniach przy użyciu rowków T oraz otworów gwintowanych. Element dociskowy i podstawa są na stałe połączone z łapą dociskową, dzięki czemu krokodyl jest szybko gotowy do użycia. Łapa dociskowa wyposażona jest w dwa noski mocujące i w zależności od zastosowania może być łatwo obracana. W ten sposób pokrywane są wszystkie obszary zastosowania przy wiórowej i bezwiórowej obróbce (np. odlewanie ciśnieniowe i prasowanie). Wykres: - Zmienna i szybka możliwość przestawiania w odstępie do obrabianego przedmiotu - Zastosowanie we wszystkich obszarach obróbki z mocowaniem i bez mocowania - Szczególnie nadaje się do zastosowania na wtryskarkach i prasach - Bez dodatkowych podkładek w celu osiągnięcie wymaganej wysokości mocowania - Element dociskowy i podstaw połączone z łapą dociskową - Krokodyl może być ustawiony na każdą wysokość mocowania. Wskazówka: Brakujące dane wymiarowe patrz nr 6312V. Tabela z wymiarami: A A1 A2 B2 x L B3 E1 E2 H2 K x x x x x x x x x x x x x x x ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 31

32 Krokodyl łapa dociskowa z zaczepem Nr 6312V Krokodyl łapa dociskowa z zaczepem, przestawna kompletnie ze śrubą dwustronną DIN 6379, podkładką DIN 6340 i nakrętką DIN 6330B. Regulowana bezstopniowo, ulepszona, ocynkowana ze stałym elementem dociskowym i łożyskiem współpracującym. B1 śruba naprężająca DIN 6379 przedłużenie podpory 6312V Siła dociskająca maks.* [kn] H M12x M12x M12x M12x M16x M16x M20x M20x M20x M20x M24x M24x M20x250 M16x M20x315 M16x M20x315 M20x M20x400 M20x M24x315 M20x M24x400 M20x * podane siły mocowania w optymalnej pozycji mocowania (najmniejszy odstęp śruby mocującej do miejsca mocowania). Siły mocujące mogą się różnić w zależności od naprężenia, klasy wytrzymałości śruby mocującej i stanu gwintu (smarowania). Krokodyl jest stosowany przy wszystkich mocowaniach przy użyciu rowków T oraz otworów gwintowanych. Element dociskowy i podstawa są na stałe połączone z łapą dociskową, dzięki czemu krokodyl jest szybko gotowy do użycia. Łapa dociskowa wyposażona jest w dwa noski mocujące i w zależności od zastosowania może być łatwo obracana. W ten sposób pokrywane są wszystkie obszary zastosowania przy wiórowej i bezwiórowej obróbce (np. odlewanie ciśnieniowe i prasowanie). Wykres: - Zmienna i szybka możliwość przestawiania w odstępie do obrabianego przedmiotu - Zastosowanie we wszystkich obszarach obróbki z mocowaniem i bez mocowania - Szczególnie nadaje się do zastosowania na wtryskarkach i prasach - Bez dodatkowych podkładek w celu osiągnięcie wymaganej wysokości mocowania - Element dociskowy i podstaw połączone z łapą dociskową - Krokodyl może być ustawiony na każdą wysokość mocowania. Wskazówka: Brakujące dane wymiarowe patrz nr 6312V. Tabela z wymiarami: A A1 A2 B2 x L B3 E1 E2 H2 K x x x x x x x x x x x x x x x x x x Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

33 Krokodyl łapa dociskowa z zaczepem Nr 6312V Krokodyl łapa dociskowa z zaczepem, przestawna kompletnie ze śrubą dwustronną Nr 6379I, podkładką DIN 6340 i nakrętką DIN 6330B. Regulowana bezstopniowo, ulepszona, ocynkowana ze stałym elementem dociskowym i łożyskiem współpracującym. NOWOŚĆ! B1 śruba naprężająca Nr 6379I Siła dociskająca maks.* [kn] * podane siły mocowania w optymalnej pozycji mocowania (najmniejszy odstęp śruby mocującej do miejsca mocowania). Siły mocujące mogą się różnić w zależności od naprężenia, klasy wytrzymałości śruby mocującej i stanu gwintu (smarowania). H1 Klucze sześciokątne [mm] M12x M12x M12x M12x M16x M16x M16x M16x M20x M20x M20x M20x M24x M24x Wykres: Do lepszego manipulowania podczas ustawiania elementu mocującego śruba dwustronna może być montowana i demontowana kluczem imbusowym. Wskazówka: Klucz imbusowy stosować tylko do ustawiania elementu mocującego, a nie do jego mocowania! Brakujące dane o wymiarach patrz nr 6312V. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 33

34 Przedłużenie podpory Nr 6312V Przedłużenie podpory Stal ocynkowana i ulepszona, śruba podporowa, ulepszona, klasa wytrzymałości 8.8. Składa się z elementu dociskowego, śruby podporowej i śrub mocujących. D x LS A B B1 C D1 E G H K M10x M M12x M M12x M M16x M M16x M M20x M M20x M Przedłużenie podpory przykręcane jest do podstawy krokodyla w celu zwiększenia wysokości mocowania. Wykres: Płynne przestawianie wysokości mocowania. Zawsze właściwa wielkość dla Państwa zastosowania - przykład zamówienia nr 6312C, bez śruby mocującej Wymagania: rowek w stole 18 / wymagana wysokość mocowania: 125 mm / wymagana siła mocowania: 35 kn 1) dobór docisku nr 6312V (Tabela dla zamówień str. 30) rowek 18 siła mocowania 40 kn B1 = 17 krokodyl nr katalogowy ) w przypadku wysokości mocowania 125 mm stosowane jest przedłużenie podpory nr 6312S (tabela str. 34, na dole) B1 = 17 rowek 18 wysokość mocowania 125 mm (zakres mocowania mm) DxLS = M12x94 przedłużenie podpory nr katalogowy (tabela str. 33, góry) 3) wielkość śruby dla rowka teowego DIN 787, kompletna z podkładką i nakrętką sześciokątną M16x18x250 nr katalogowy Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

35 Przedłużenie podpory Zalecenia dotyczące montażu i wymiary przy zastosowaniu śruby mocującej DIN 912 (bez przedłużenia podpory 6312S) B wymiary DIN 912 G x L wysokość mocowania H1 głębokość wkręcenia T M10x M10x M10x M12x M12x M12x M12x M12x M12x M16x M16x M16x M16x M16x M16x M20x M20x M20x M20x M20x M20x M24x M24x M24x Zalecenia dotyczące montażu i wymiary przy zastosowaniu śruby mocującej DIN 787 (z przedłużeniem podpory 6312S) B1 13 D x LS M10x39 wymiary DIN 787 zakres mocowania H1 M10x10x M10x39 M12x12x M10x39 M12x14x M12x49 M12x12x M12x49 M12x14x M12x49 M16x16x M12x49 M16x18x M12x94 M12x12x M12x94 M12x14x M12x94 M16x16x M12x94 M16x18x M16x55 M16x16x M16x55 M16x18x M16x55 M20x20x M16x55 M20x22x M16x90 M16x16x M16x90 M16x18x M16x90 M20x20x M16x90 M20x22x M20x69 M20x20x M20x69 M20x22x M20x69 M24x24x M20x69 M24x28x M20x109 M20x20x M20x109 M20x22x M20x109 M24x24x M20x109 M24x28x ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 35
