Budowa ciepłowni na bazie źródła geotermalnego w Koninie

Transkrypt

1 Budowa ciepłowni na bazie źródła geotermalnego w Koninie Stanisław Jarecki Prezes Zarządu MPEC - Konin Sp. z o.o. Konin, 22 marca 2018 fot. M. Jurgielewicz

2

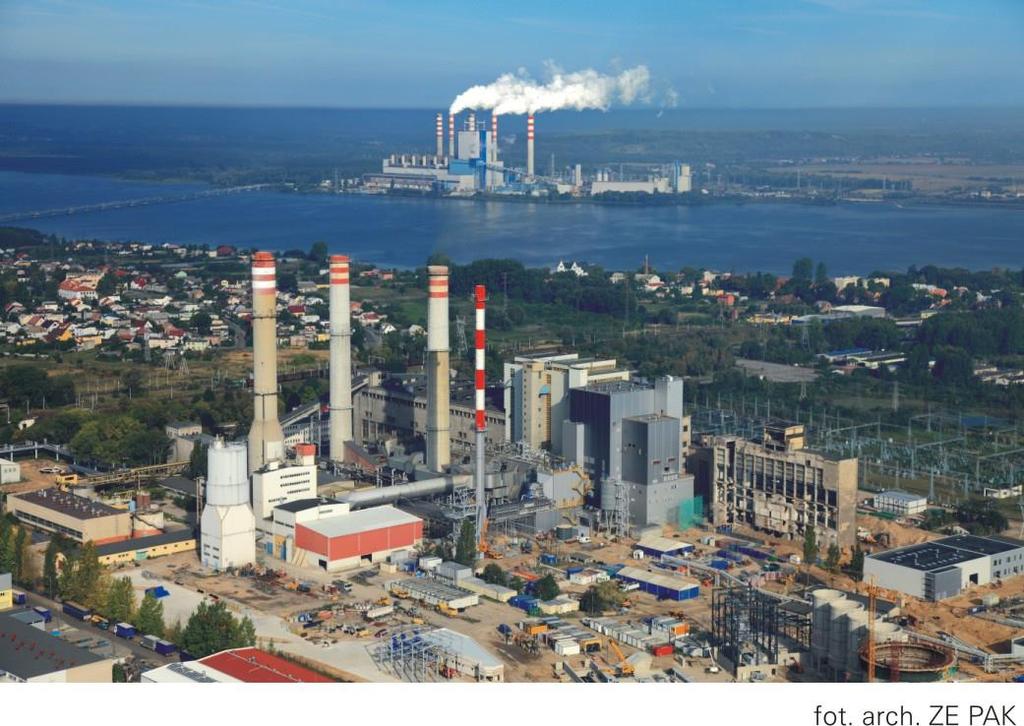

3 Blok ciepłowniczy w Elektrowni Konin Opalany węglem brunatnym Właściciel: Zespół Elektrowni Pątnów-Adamów-Konin Spółka Akcyjna Moc zamówiona: 110 MW Kotłownia opalana węglem kamiennym Właściciel: MPEC KONIN Sp. z o.o. Moc zamówiona: 1,5 MW Heat generating sources Brown-coal fired heat unit at Konin Power Plant. Owner: Zespół Elektrowni Pątnów-Adamów-Konin S.A. Ordered capacity: 110 MW Hard-coal fired boiler plant. Owner : MPEC KONIN Sp. z o.o. Ordered capacity : 1,5 MW

4 Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie Moc: 6,76 MWe i 15,6 MWt Moc zamówiona: 13,6 MWt Termin realizacji: Inwestor: Miejski Zakład Gospodarki Odpadami Komunalnymi w Koninie Sp. z o.o. Koszt inwestycji: 296 mln PLN Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie [Municipal Waste Thermal Treatment Plant in Konin Power: 6,76 MWe and 15,6 MWt Ordered capacity: 13,6 MW Completion date: Investor: Miejski Zakład Gospodarki Odpadami Komunalnymi w Koninie Sp. z o.o. Cost of investment project: PLN 296 million fot. M. Jurgielewicz

5 PLANY ROZWOJOWE Podstawowe źródło wytwarzania ciepła wypowiedzenie umowy przez ZE PAK S.A. z dniem 30 czerwca 2020 roku - dodatkowe porozumienie z dnia 18 czerwca 2018 o przedłużeniu okresu wypowiedzenia z dniem 30 czerwca 2022 roku. analizy prawne III kwartał 2016 roku dialog techniczny - miasto Konin IV kwartał 2016 roku???? postępowanie na sprzedaż ciepła na rzecz MPEC Konin dla zaopatrzenia w ciepło miasta Konina ???

6 PLANY ROZWOJOWE Modernizacja sieci przesyłowej i rozdzielczej Termin realizacji: Zakres modernizacji: 16 zadań obejmujących budowę i przebudowę 6,2 km sieci przesyłowej i rozdzielczej Inwestor: MPEC Konin Sp. z o.o. Koszt inwestycji: około 22,4 mln PLN Źródła finansowania: - dotacja około12,5 mln PLN - środki własne około 9,9 mln PLN Development plans Modernisation of transit and distribution network Completion date : Range of modernisation: 16 construction and redevelopment projects covering 6.2 km of transit and distribution network Investor: MPEC Konin Sp. z o.o. Cost of investment project : PLN 22,4 million Source of finance: - grant PLN 12,5 million - own money PLN 9,9 million

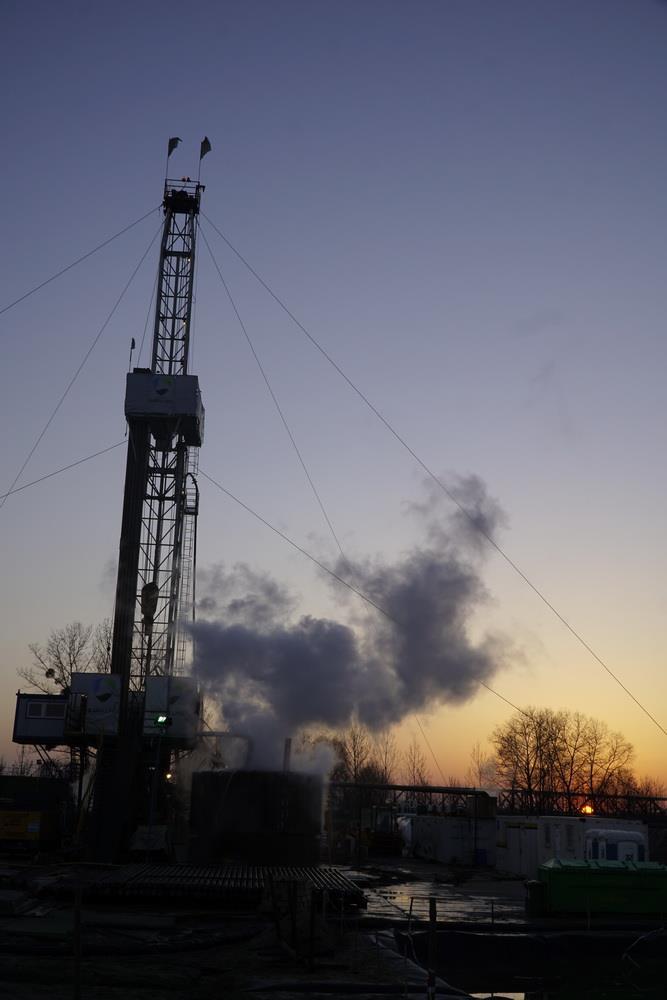

7 PLANY ROZWOJOWE ŻRÓDŁA GEOTERMALNE Zagospodarowanie źródeł geotermalnych w Koninie Etap I: wykonanie otworu badawczo projektowego Termin realizacji: Założenie spółki celowej Geotermia Konin 2012 Wykonanie otworu badawczo eksploatacyjnego Koszt inwestycji: ok. 15,2 mln PLN z czego: ok. 7,6 mln PLN środki własne ok. 7,6 mln PLN dotacja NFOŚiGW. fot. M. Jurgielewicz

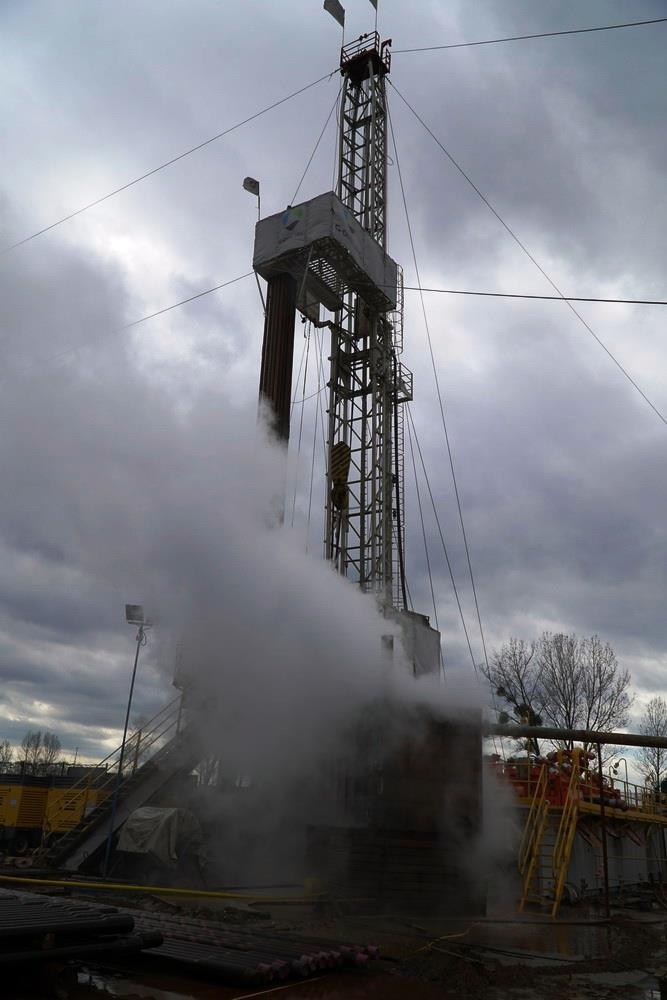

8 PLANY ROZWOJOWE ŻRÓDŁA GEOTERMALNE Zagospodarowanie źródeł geotermalnych w Koninie Głębokość otworu: 2660 m (dolna jura) Temperatura: 97,5 C Wydajność: m³/h Mineralizacja: 150 g/l

9 PLANY ROZWOJOWE ŻRÓDŁA GEOTERMALNE Etap II: prace studialne i projektowe Termin realizacji: Wielowariantowa ekspertyza optymalnego wykorzystania źródła geotermalnego w Koninie do celów energetycznych - Instytut Gospodarki Surowcami Mineralnymi i Energią - Polskiej Akademii Nauk Koreferat w zakresie energetycznym do Wariantowej ekspertyzy - Politechnika Poznańska Projekt prac geologicznych na wykonanie otworu zatłaczającego, (chłonnego) GT 2 - Geokrak Kraków uzupełnienie Projekt prac geologicznych na wykonanie otworu eksploatacyjnozatłaczjacego GT3 Tunak Pracownia Geologiczno Inżynierska Konin Koncepcja i studium wykonalności budowy elektrociepłowni - Energoprojekt Warszawa Projekt techniczny z pozwoleniem na budowę - Energoprojekt Warszawa fot. M. Jurgielewicz

10 ROZPATRYWANE UKŁADY TECHNOLOGICZNE Wariant I Stacja wymienników ciepła Wariant II Stacja wymienników + pompa ciepła Wariant III Stacja wymienników + pompa ciepła + ORC Wariant IV Stacja wymienników + ORC ORC ang. Organic Rankine Cycle Organiczny cykl Rankine'a (w koncepcji przyjęto rozwiązania austriackiej firmy VTA system ELTO i pompy ciepła szwajcarskiej firmy Friotherm) fot. M. Jurgielewicz

11 WNIOSEK KOŃCOWY Pod względem technologicznym najbardziej optymalnym jest Wariant II, wymienniki ciepła + pompa ciepła ponieważ gwarantuje: Efektywniejsze wykorzystanie odwiertu geotermalnego Stabilną pracę geotermii i mniejszą wrażliwość na temperaturę wody sieciowej powrotnej fot. M. Jurgielewicz

12 PLANY ROZWOJOWE ŻRÓDŁA GEOTERMALNE Etap III: Budowa Ciepłowni Geotermalnej, wykonanie otworu zatłaczającego i sieci ciepłowniczej Termin realizacji: Moc cieplna ciepłowni geotermalnej: ok. 8 MWt Możliwości dodatkowe: zabudowa pompy ciepła, turbiny ORC oraz budowa kotłowni szczytowej Koszt inwestycji: ok. 35 mln PLN Źródła finansowania: - dotacja - do 50% kosztów kwalifikowanych - pozostałe - kredyt i środki własne

13 SYSTEMY WSPARCIA Narodowy Fundusz Ochrony Środowiska i Gospodarki Wodnej Oś priorytetowa I Zmniejszenie emisyjności gospodarki. Program Operacyjny Infrastruktura i Środowisko Działanie 1.1 Wspieranie wytwarzania i dystrybucji energii pochodzącej ze źródeł odnawialnych. Poddziałanie Wspieranie inwestycji dotyczących wytwarzania energii z odnawialnych źródeł wraz z podłączeniem tych źródeł do sieci dystrybucyjnej/przesyłowej. Termin składania wniosków od r. do r. Pozytywna ocena formalno prawna lista projektów z pozytywnym wynikiem z oceny formalne NFOŚiGW z dnia 13 marca 2018 Wnioskowana kwota dofinansowania ,00 PLN Ogłoszenie listy rankingowej po ocenie merytorycznej lipiec 2018 Podpisanie umowy październik 2018 Narodowy Fundusz Ochrony Środowiska i Gospodarki Wodnej Oś priorytetowa I Zmniejszenie emisyjności gospodarki. Program Operacyjny Infrastruktura i Środowisko Działanie 1.5. Efektywna dystrybucja ciepła i chłodu Termin składania wniosków od r. do r. Przyznana dotacja : 12,5 mln PLN. Podpisanie umowy 6 marca 2018 fot. M. Jurgielewicz

14 PRZEWIDYWANY EFEKT EKOLOGICZNY Narodowy Fundusz Ochrony Środowiska i Gospodarki Wodnej Program Operacyjny Infrastruktura i Środowisko Działanie 1.1 Wspieranie wytwarzania i dystrybucji energii pochodzącej ze źródeł odnawialnych. wielkość rocznej redukcji gazów cieplarnianych Mg/CO 2 /rok, brak emisji pyłów, Działanie 1.5. Efektywna dystrybucja ciepła i chłodu. wielkość rocznej redukcji gazów cieplarnianych Mg/CO 2 /rok, spadek emisji pyłów 0,98 Mg/rok,

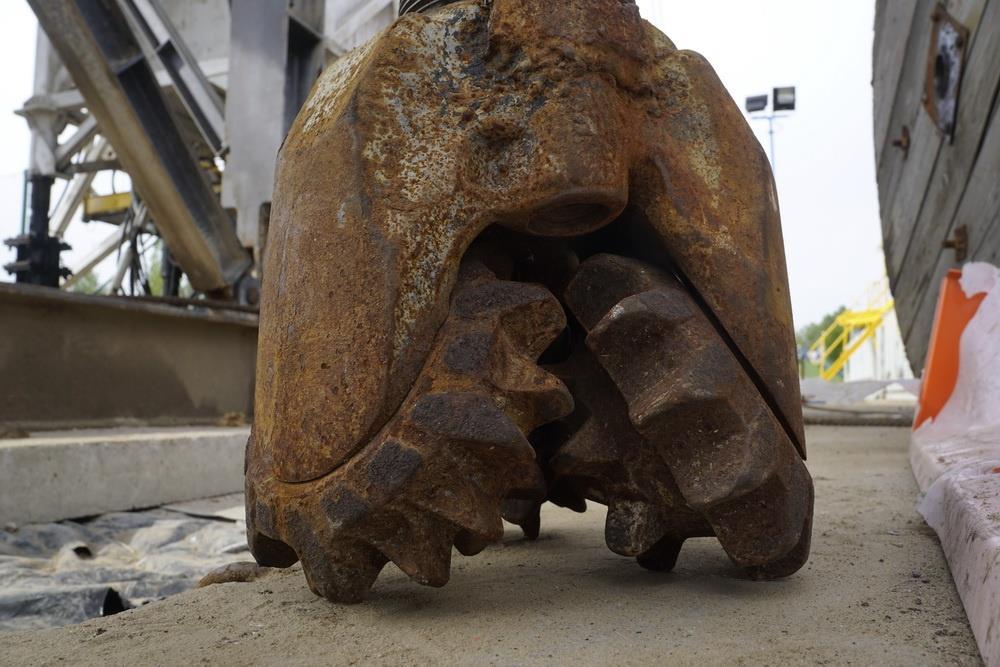

15 STAN ZAAWANSOWANIA INWESTYCJI Wykonano odwiert wydobywczy GT1 wraz z zabudowaną pompą wydobywczą Uzyskano zatwierdzenie projektu prac geologicznych na otwór zatłaczający projekt korygujący w zatwierdzeniu Uzyskano zezwolenie RZGW (Wody Polskie) na budowę otworu GT-2 w terenach zalewowych i ujęcia wód dla miasta Konina Opracowano koncepcję i studium wykonalności budowy wytwarzania energii cieplnej i elektrycznej na bazie źródła geotermalnego w Koninie Uzyskano decyzję środowiskową na budowę ciepłowni geotermalnej grudzień 2017 roku Opracowanie projektu budowlanego styczeń 2018 roku Uzyskanie pozwolenia na budowę marzec 2018 roku fot. M. Jurgielewicz

16 WARUNKI ŚRODOWISKOWE W REJONIE

17 TRAJEKTORIA ODWIERTU KIERUNKOWEGO

18 PROJEKT ZAGOSPODAROWANIA TERENU

19 PROJEKT ZAGOSPODAROWANIA DZIAŁKI

20 UKŁAD TECHNOLOGICZNY

21 ZAGOSPODAROWANIE TERENU

22 ZAGOSPODAROWANIE TERENU

23 ZAGOSPODAROWANIE TERENU

24 ZAGOSPODAROWANIE TERENU

25 Dziękuję za uwagę Miejskie Przedsiębiorstwo Energetyki Cieplnej Konin Spółka z ograniczoną odpowiedzialnością ul. Gajowa 1, Konin fot. M. Jurgielewicz
