1 Rytro, sierpień 2015 Czesław Ślimak Barbara Okularczyk

2 GENEZA POWSTANIA GEOTERMII PODHALAŃSKIEJ Projekt geotermalny na Podhalu był pierwszym tego typu w Polsce. Początkowo realizowany jako projekt naukowy, szybko przekształcił się w zadanie komercyjne. Dla komercyjnego wykorzystania wód geotermalnych do celów ciepłowniczych w grudniu 1993 roku powołano Geotermię Podhalańską S.A. Głównym celem przedsięwzięcia była redukcja zanieczyszczenia powietrza i poprawa stanu środowiska naturalnego regionu za pomocą ogrzewania geotermalnego. Cel miał być osiągnięty poprzez zastępowanie energią geotermalną konsumpcji paliw kopalnych w szczególności węgla i jego pochodnych w procesie ogrzewania i podgrzewania ciepłej wody użytkowej.

3 Mapa hydrogeologiczna

4 Przekrój hydrologiczny

5 SYSTEM CIEPŁOWNICZY zasilany jest z trzech źródeł ciepła; - geotermalnego zlokalizowanego w Bańskiej Niżnej (trzy odwierty produkcyjne, dwa odwierty chłonne, ciepłownia geotermalna, chłodnie wentylatorowe) - 2 kotłowni szczytowych zlokalizowanych w Zakopanem łączna moc źródeł ciepła wynosi 63 MW. system liczy ponad 116 km sieci ciepłowniczych (łącznie z magistralą), w całości wykonanych w technologii rur preizolowanych obejmuje swym zasięgiem 4 gminy: Zakopane, Szaflary, Biały Dunajec, Poronin

6 ODWIERT PRODUKCYJNY Bańska PGP 1 Ciśnienie statyczne 29 bar Położenie 672 m.n.p.m. Wydajność 550 m 3 /h Temperatura 86 0 C ODWIERT PRODUKCYJNY Bańska IG 1. Ciśnienie statyczne 27 bar. Położenie 672 m.n.p.m. Wydajność 120 m3/h. Temperatura 82 0 C

7 ODWIERT PRODUKCYJNY Bańska PGP 3 Położenie 672 m.n.p.m. Wydajność 290 m 3 /h Temperatura 85 0 C

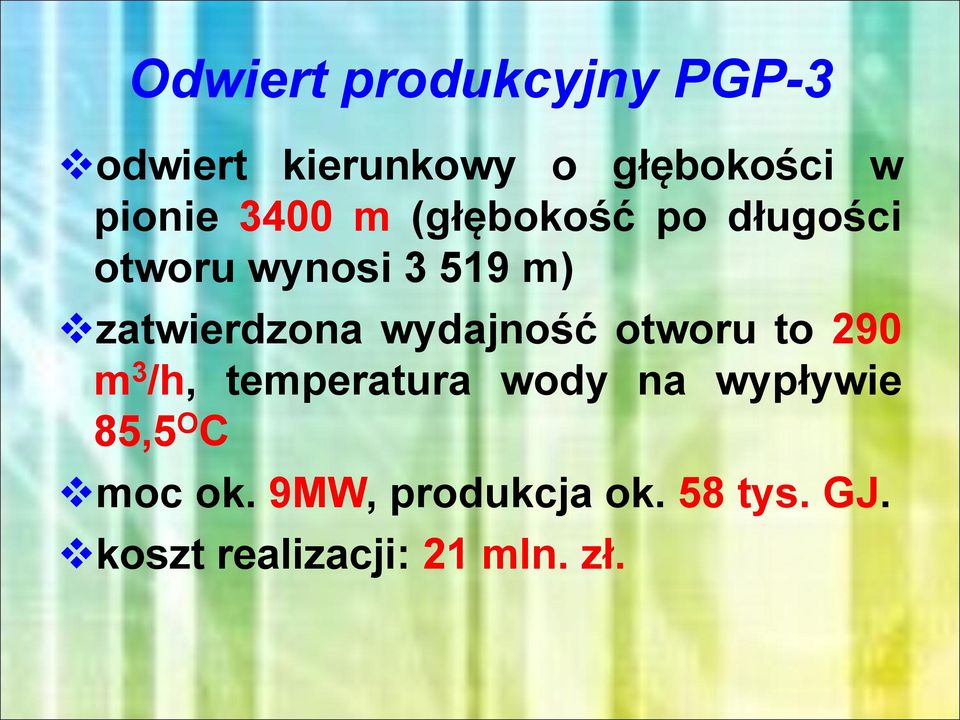

8 Odwiert produkcyjny PGP-3 odwiert kierunkowy o głębokości w pionie 3400 m (głębokość po długości otworu wynosi m) zatwierdzona wydajność otworu to 290 m 3 /h, temperatura wody na wypływie 85,5 O C moc ok. 9MW, produkcja ok. 58 tys. GJ. koszt realizacji: 21 mln. zł.

9 Rurociąg przesyłowy nowy rurociąg o średnicy DN300 z materiału kwasoodpornego mb. modernizacja kolektora zasilającego wymienniki ciepła o średnicy DN500 z materiału kwasoodpornego 90 mb. koszt realizacji: 2,2 mln. zł.

10 CIEPŁOWNIA GEOTERMALNA W Bańskiej Niżnej Położenie 671 m.n.p.m. zainstalowana moc cieplna 41 MWt 5 wymienników ciepła CHŁODNIE WENTYLATOROWE

11 Ciepłownia Geotermalna Bańska Biały Dunajec. Układ wody sieciowej oraz płytowe wymienniki ciepła o mocy 40 MW. Ciepłownia Geotermalna Bańska

12 ODWIERT CHŁONNY Biały Dunajec PGP 2. Ciśnienie statyczne 23 bary. Chłonność 500 m 3 /h ODWIERT CHŁONNY Biały Dunajec PAN-1. Ciśnienie statyczne 23 bary. Chłonność 375 m 3 /h

13 Modernizacja odwiertu chłonnego PAN-1 kierunkowe pogłębienie otworu chłonnego do głębokości 2593 m i poszerzenie odwiertu na odcinku 90,3 m zwiększenie wydajności z ok. 100 m 3 /h do 375 m 3 /h koszt realizacji: 7,5 mln zł

14 Modernizacja pompowni geotermalnej montaż 2 nowych zestawów pompowych firmy KSB typu Multitec RO A 125/5 o wydajności 250 m3/h wraz z wymianą filtrów, armatury, orurowania dotychczasowa wydajność max. 600 m 3 /h, obecnie. max. 800 m 3 /h montaż 2 szt. transformatorów o mocy tj kva każdy koszt realizacji: 2,3mln zł

15 Kotłownia Centralna w Zakopanem dwa kotły wodne gazowe o mocy 11 MWt każdy kocioł wodny gazowo-olejowy o mocy 16 MWt trzy silniki gazowe o łącznej mocy elektrycznej 1,6 MWe i cieplnej 2,1 MWt stacja uzdatniania wody o wydajności 35 m3/h, trzy układy ekspansyjne zabezpieczające 3 i 4 strefę ciśnieniową oraz system kotłowy, trzy pompy wody sieciowej o wydajności 250 m3/h każda z układem redukcji ciśnień i układem separacji. Kotłownia Pardałówka dwa kotły wodne gazowe o mocy 1,4 MWt każdy

16 Sieci ciepłownicze łączna długość sieci km, natomiast długość magistrali przesyłowej wynosi 14 km obliczeniowa temperatura pracy 85/55 C wykonana w technologii rur preizolowanych Pompownie pompownia wody sieciowej w Ciepłowni Geotermalnej Bańska pompownie: Pozawodzie 703 m n.p.m., Poronin 732 m n.p.m., Ustup 762 m n.p.m. pompownia z układem regulacji ciśnień w Kotłowni Centralnej 825 m n.p.m. Węzły cieplne sztuk

17 DANE EKONOMICZNE na dzień Sprzedaż ciepła GJ Moc zamówiona - 58,73 MW (wzrost o 17,206 MW w okresie ) Ilość podłączonych odbiorców w latach Wskaźnik rentowności netto na sprzedaży - 8,26 % Wysoki wskaźnik płynności, zabezpieczający płynność finansową Efektywność zatrudnienia liczona jako ilość pracowników na 1 MW mocy zamówionej - 0,7 Przychód na jednego pracownika tys.zł.

18 ROK ROZWÓJ INFRASTRUKTURY SIECIOWEJ NAKŁADY INWESTYCYJNE INWESTYCJE W OBSZARZE PRODUKCJI INWESTYCJE W OBSZARZE PRZESYŁU I DYSTRYBUCJI INWESTYCJE W ZAKRESIE REGULACJI PRACY SIECI I PROCESU PRODUKCJI POZOSTAŁE INWESTYCJE OGÓŁEM NAKŁADY INWESTYCYJNE WYKONANIE

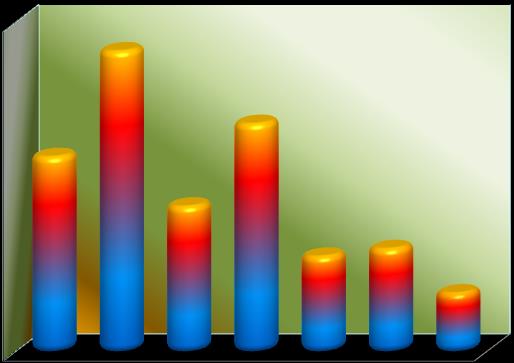

19 5,000 4,581 2,975 2,224 3,478 1,464 1,579 0,905 0,

20 EFEKT EKOLOGICZNY Zredukowano emisję CO 2 do atmosfery o ok. 440 tys. ton (dane na ) Zredukowano stężenie SO 2 Zredukowano stężenie pyłu zawieszonego

21 Dziękuję za uwagę
