1 1 OPINIA GEOTECHNICZNA TEMAT: BUDOWA PUNKTU ZRZUTU NIECZYSTOŚCI Z BECZEK ASENIZACYJNYCH NA TERENIE MIEJSKIEJ OCZYSZCZALNI ŚCIEKÓW ŁYNA W OLSZTYNIE ADRES: OLSZTYN GMINA OLSZTYN, POWIAT OLSZTYŃSKI, WOJEWÓDZTWO WARMIŃSKO- MAZURSKIE INWESTOR/ZLECENIODAWCA: Agencja Promocji Ekorozwoju Eko- Partner OPRACOWALI: mgr A. Oprzyński mgr M. Bednarek mgr K. Kozłowska DATA: MARZEC 2016 r. Firma Geologiczna GEOP mgr Adam Oprzyński Olsztyn ul. Chabrowa 4 tel/fax (089) , kom geop-olsztyn@o2.pl NIP: REGON:

2 2 SPIS ZAWARTOŚCI 1. TEKST 1.1 Wstęp Położenie oraz charakterystyka środowiska geograficznego Budowa geologiczna oraz warunki wodne Charakterystyka geotechniczna podłoża gruntowego Stopień złożoności warunków geologiczno- inżynierskich i kategorie geotechniczne Wnioski i zalecenia ZAŁĄCZNIKI GRAFICZNE 2.1 Mapa dokumentacyjna w skali 1:500 (zał. 1), 2.2 Tabela charakterystycznych (średnich) wartości parametrów geotechnicznych (zał. 2.1), 2.3 Objaśnienia znaków i symboli użytych w przekrojach geotechnicznych, profilach słupkowych (zał. 3.1), 2.4 Klasyfikacja gruntów według normy PN-EN ISO (zał. 3.2), 2.5 Przekroje geotechniczne, profile słupkowe (zał.4), 2.6 Metryki otworów wiertniczych (zał ), 2.7 Operat geodezyjny (dołączono do egzemplarza archiwalnego). Firma Geologiczna GEOP mgr Adam Oprzyński Olsztyn ul. Chabrowa 4 tel/fax (089) , kom geop-olsztyn@o2.pl NIP: REGON:

3 WSTĘP. Opinię geotechniczną wykonano na zlecenie: Agencja Promocji Ekorozwoju Eko- Partner. Zadaniem niniejszego opracowania jest rozpoznanie warunków gruntowowodnych wraz z ustaleniem charakterystycznych (średnich) własności parametrów geotechnicznych dla projektu budowy punktu zrzutu nieczystości z beczek asenizacyjnych na terenie Miejskiej Oczyszczalni Ścieków ŁYNA w Olsztynie. Opinię opracowano w oparciu o następujące akty prawne, normy oraz instrukcje: Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych z dnia 25 kwietnia 2012r. Ustawa Prawo geologiczne i górnicze z dnia r., Ustawa Prawo budowlane z dnia r. art. 34, ust. 3, pkt. 4 (Dz.U. Nr 89 poz. 414 ze zm.), Polska Norma PN-86/B Grunty budowlane. Określenia, symbole, podział i opis gruntów, Polska Norma PN-98/B Geotechnika. Dokumentowanie geotechniczne. Zasady ogólne., Polska Norma PN-98/B Geotechnika. Terminologia podstawowa, symbole literowe i jednostki miar, Polska Norma PN-02/B Geotechnika. Badania polowe, Polska Norma PN-88/B Grunty budowlane. Badanie próbek gruntu. Dla rozwiązania powyżej przedstawionego zadania w lutym 2016 roku wykonano następujące prace polowe: -wykonano 7 otworów wiertniczych do maksymalnej głębokości 10,5m p.p.t. Łącznie odwiercono 44,0 mb gruntu. Firma Geologiczna GEOP mgr Adam Oprzyński Olsztyn ul. Chabrowa 4 tel/fax (089) , kom geop-olsztyn@o2.pl NIP: REGON:

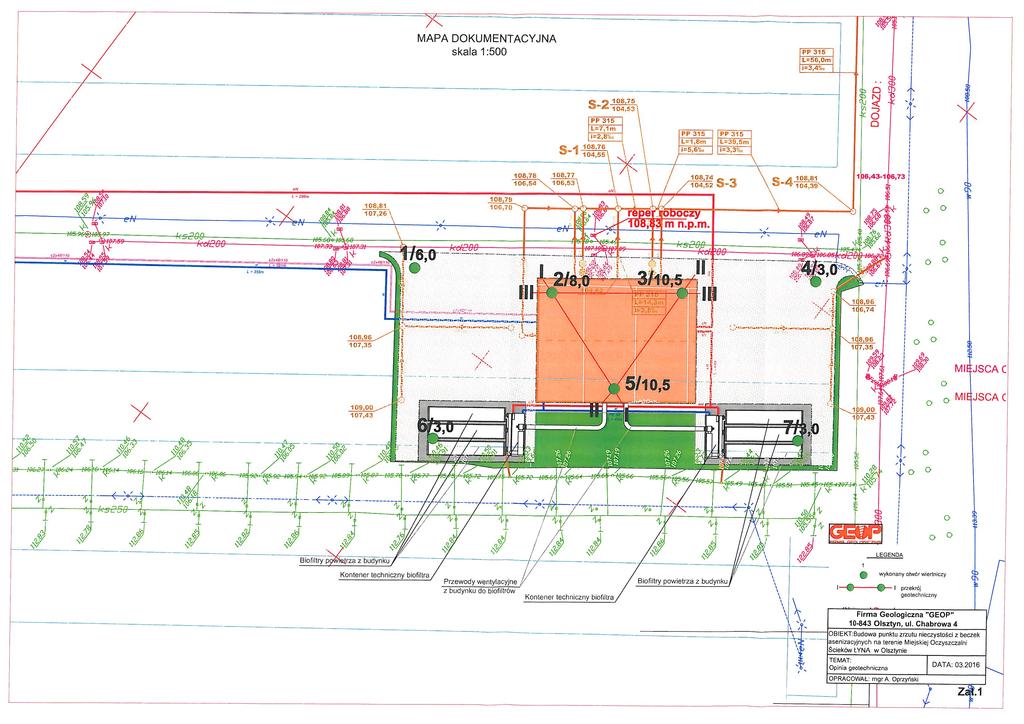

4 4 -Ilość otworów, ich głębokość jak i lokalizacja zostały ustalone w porozumieniu ze Zleceniodawcą. -otwory wiertnicze w terenie wytyczono metodą domiarów prostokątnych (ortogonalnych). - otwory wiertnicze wykonano za pomocą wiertnicy mechanicznej H20SG, świdrem spiralnym o średnicy 140mm, bezrurowo. -wyloty wykonanych otworów wiertniczych zniwelowano do studzienki kanalizacyjnej. Wartość rzędnej przyjętego reperu roboczego wynosi: reper: 108,83 -w trakcie polowych badań geotechnicznych sprawowany był dozór geologiczny przez mgr Adama Oprzyńskiego. Do zadań dozoru należało: opis makroskopowy nawierconych warstw gruntu, obserwację stanu nawodnienia podłoża gruntowego oraz czuwanie nad prawidłowym przebiegiem zleconych prac. Do opracowania opinii geotechnicznej wykorzystano dostarczoną mapę w skali 1:500, która po uzupełnieniu lokalizacją punktów badawczych stanowi mapę dokumentacyjną niniejszego opracowania. Opierając się na wynikach polowych badań geotechnicznych wizji lokalnej terenu, obowiązujących normach, dostępnej literaturze sporządzono cześć tekstową wraz z następującymi załącznikami graficznymi: - mapą dokumentacyjną w skali 1:500, - tabelą charakterystycznych (średnich) wartości parametrów geotechnicznych, - objaśnieniami znaków i symboli użytych w przekrojach geotechnicznych, profilach słupkowych - klasyfikacją gruntów według normy PN-EN ISO przekrojami geotechnicznymi, profilami słupkowymi. Firma Geologiczna GEOP mgr Adam Oprzyński Olsztyn ul. Chabrowa 4 tel/fax (089) , kom geop-olsztyn@o2.pl NIP: REGON:

5 5 Niniejszą opinię wykonano w 6 egzemplarzach. Do egzemplarza archiwalnego, który pozostaje w archiwum wykonawcy dołączono metryki otworów wiertniczych oraz operat geodezyjny. Pozostałe 5 egzemplarzy otrzymuje Zleceniodawca POŁOŻENIE ORAZ CHARAKTERSTYKA ŚRODOWISKA GEOGRAFICZNEGO. Miejsce polowych prac geotechnicznych znajduje się w Olsztynie na terenie Miejskiej Oczyszczalni Ścieków ŁYNA. Olsztyn usytułowany jest w środkowej części województwa warmińskomazurskiego. Miasto położone jest w dolinie rzeki Łyny, na Pojezierzu Olsztyńskim, wchodzącym w skład makroregionu Pojezierza Mazurskiego. Leży w paśmie moren czołowych ostatniego zlodowacenia, stąd pagórkowate ukształtowanie jego powierzchni i zasobność w jeziora. Powierzchnia terenu charakteryzuje się urozmaiconą, młodoglacjalną rzeźbą. Została ona ukształtowana głównie przez lądolód ostatniego zlodowacenia w jego fazie pomorskiej oraz procesy zachodzące po jego ustąpieniu, a w ostatnich wiekach także poprzez działalność człowieka. Większość obszaru miasta, głównie w jego części południowej, zajmuje falista wysoczyzna polodowcowa, której powierzchnia zawiera się przeważnie między wysokościami Budują ją głównie gliny zwałowe. W części północnej i zachodniej miasta przeważają powierzchnie sandrowe, gdzie na gliniastych osadach lodowcowych zdeponowane zostały wodnolodowcowe osady piaszczyste BUDOWA GEOLOGICZNA ORAZ WARUNKI WODNE. Wykonanymi wierceniami na badanym terenie stwierdzono występowanie gruntów holoceńskich i gruntów plejstoceńskich. Holocen jest reprezentowany przez nasypy niebudowlane, glebę (humus). Plejstocen reprezentowany jest na badanym terenie poprzez utwory wodnolodowcowe /fgqp4/ tj. piaski drobnoziarniste, piaski średnioziarniste, piaski gruboziarniste, żwiry oraz utwory lodowcowe /gqp4/ tj. gliny piaszczyste. Firma Geologiczna GEOP mgr Adam Oprzyński Olsztyn ul. Chabrowa 4 tel/fax (089) , kom geop-olsztyn@o2.pl NIP: REGON:

6 6 Wykonanymi otworami wiertniczymi do maksymalnej głębokości wierceń 10,5 m p.p.t. stwierdzono występowanie wody o zwierciadle swobodnym oraz napiętym. Obserwacje wody gruntowej przedstawiono w poniższej tabeli. Nr otworu Rzędna otworu Głębokość zwierciadło nawiercone [m] Głębokość zwierciadło ustabilizowane [m] Rzędna ustabilizowanego lustra wody gruntowej 2 108,38 2,6 2,3, ,20 6,0 6,0 102,20 5,30 4,8 4,8 102,50 Podczas badań terenowych do maksymalnej głębokości wierceń 6,0m p.p.t. stwierdzono także występowanie wody gruntowej w postaci sączeń śródglinowych w otworze nr 1, 4. W otworach nr 6, 7 do maksymalnej głębokości wierceń 3,0 m p.p.t. nie stwierdzono występowania wody gruntowej. Przedstawiony powyżej obraz warunków wodnych pochodzi z okresu polowych badań geotechnicznych (luty 2016r.). Według autora niniejszego opracowania okresowo lustro wody gruntowej może się wahać o około 0,5 metra w stosunku do poziomów ustalonych w wykonanych otworach wiertniczych CHARAKTERYSTYKA GEOTECHNICZNA PODŁOŻA GRUNTOWEGO. Nawiercone na obszarze badań grunty zaliczono do trzech warstw geologicznych. Podział na warstwy geologiczne przeprowadzono zgodnie z zaleceniami normy PN-81/B-03020, przyjmując za kryterium genezę nawierconych gruntów. Do warstwy pierwszej zaliczono nasypy niebudowlane, glebę (humus). Do warstwy drugiej zaliczono plejstoceńskie, wodnolodowcowe piaski drobnoziarniste, piaski średnioziarniste, piaski gruboziarniste, żwiry. Firma Geologiczna GEOP mgr Adam Oprzyński Olsztyn ul. Chabrowa 4 tel/fax (089) , kom geop-olsztyn@o2.pl NIP: REGON:

7 7 Do warstwy trzeciej zaliczono plejstoceńskie, lodowcowe gliny piaszczyste. W obrębie wydzielonych warstw geologicznych dokonano podziału na warstwy geotechniczne, również zgodnie z zaleceniami normy PN-81/B przyjmując za kryterium rodzaj gruntu oraz zróżnicowanie przyjętych charakterystycznych (uogólnionych) wartości stopnia zagęszczenia i stopnia plastyczności. Krótka charakterystyka wydzielonych warstw geotechnicznych przedstawia się następująco: GRUPA I warstwa geotechniczna IA nasypy niebudowlane, gleba (humus), jako grunty słabonośne nie nadają się do bezpośredniego posadowienia jakichkolwiek obiektów. GRUPA II warstwa geotechniczna IIA plejstoceńskie, wodnolodowcowe piaski przewarstwione piaskami średnioziarnistymi o charakterystycznej wartości stopnia zagęszczenia I D =0.40. warstwa geotechniczna IIB plejstoceńskie, wodnolodowcowe piaski średnioziarniste, piaski średnioziarniste przewarstwione piaskami gruboziarnistymi, piaski gruboziarniste przewarstwione żwirami o charakterystycznej wartości stopnia zagęszczenia I D =0.40. warstwa geotechniczna IIC plejstoceńskie, wodnolodowcowe żwiry przewarstwione piaskami gruboziarnistymi o charakterystycznej wartości stopnia zagęszczenia I D =0.40. GRUPA III warstwa geotechniczna IIIA plejstoceńskie, lodowcowe gliny piaszczyste o charakterystycznej wartości stopnia plastyczności I L =0.50. warstwa geotechniczna IIIB plejstoceńskie, lodowcowe gliny piaszczyste o charakterystycznej wartości stopnia plastyczności I L =0.40. Firma Geologiczna GEOP mgr Adam Oprzyński Olsztyn ul. Chabrowa 4 tel/fax (089) , kom geop-olsztyn@o2.pl NIP: REGON:

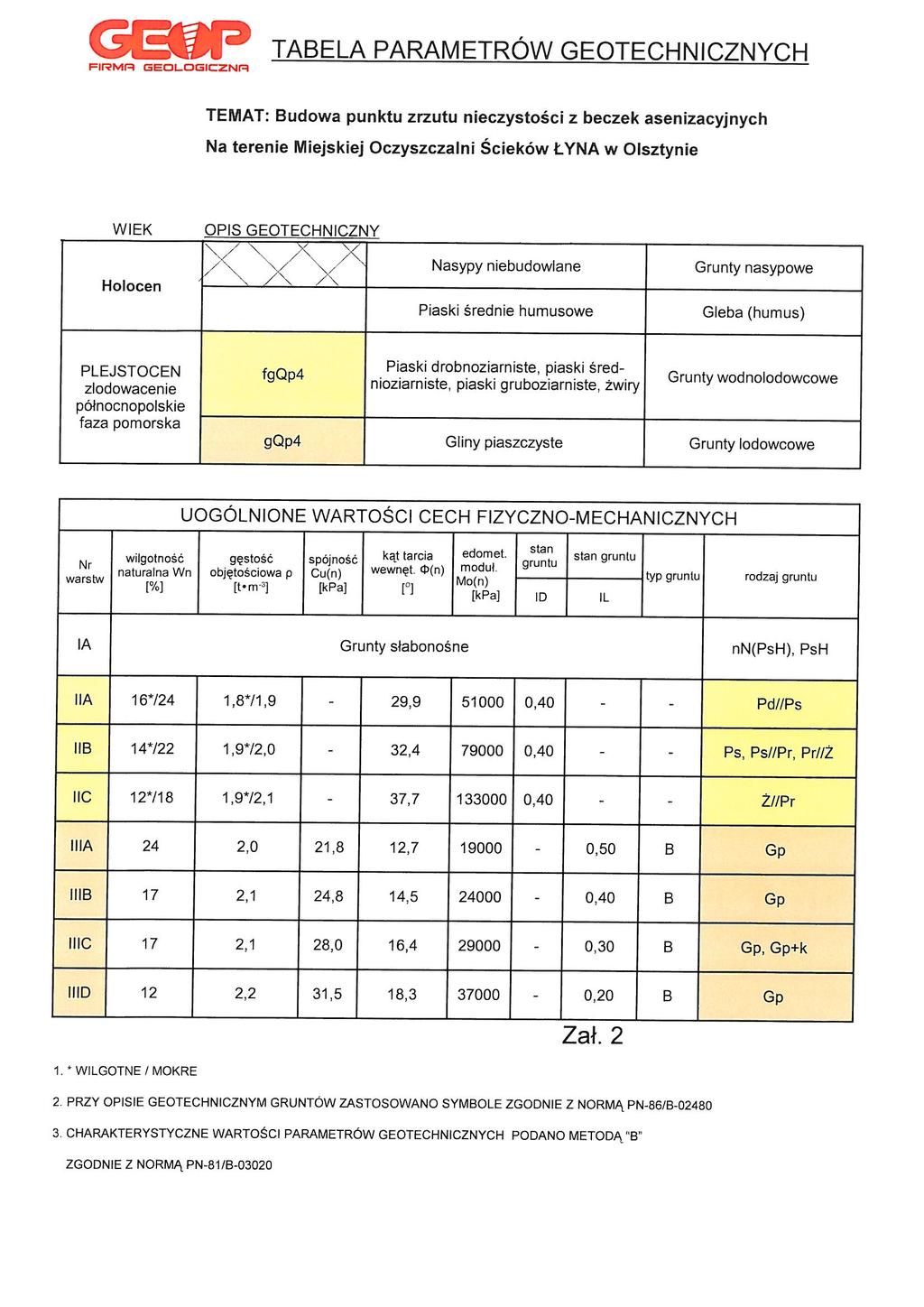

8 8 warstwa geotechniczna IIIC plejstoceńskie, lodowcowe gliny piaszczyste, gliny piaszczyste z domieszkami kamieni o charakterystycznej wartości stopnia plastyczności I L =0.30. warstwa geotechniczna IIID plejstoceńskie, lodowcowe gliny piaszczyste o charakterystycznej wartości stopnia plastyczności I L =0.20. Charakterystyczne (uogólnione) wartości parametrów geotechnicznych ustalono zgodnie z normą PN-81/B metodą,,b przyjmując za parametry wiodące stopień zagęszczenia i stopień plastyczności. Charakterystyczne wartości parametrów geotechnicznych zebrano i zestawiono w tabeli na zał. nr 2 niniejszego opracowania. Warunki gruntowo- wodne miejsca badań wraz z podziałem na warstwy geotechniczne jego podłoża geologicznego przedstawiono w przekrojach geotechnicznych, profilach słupkowych (zał. 4) STOPIEŃ ZŁOŻONOŚCI WARUNKÓW GEOLOGICZNO- INŻYNIERSKICH I KATEGORIA GEOTECHNICZNA. Biorąc pod uwagę rangę projektowanego obiektu oraz budowę geologiczną proponuje się je zaliczyć do I kategorii geotechnicznej posadowienia zgodnie z wymogami Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych z dnia 25 kwietnia 2012r. Warunki geologiczno- inżynierskie określa się, jako proste WNIOSKI I ZALECENIA Zawarte w niniejszej opinii wyniki przeprowadzonych badań geotechnicznych odzwierciedlają rozpoznanie warunków gruntowych w zakresie ustalonym ze Zleceniodawcą. Wnioski są wynikiem szczegółowej analizy badań geotechnicznych przeprowadzonych w oparciu o 7 wykonanych wierceń badawczych. Firma Geologiczna GEOP mgr Adam Oprzyński Olsztyn ul. Chabrowa 4 tel/fax (089) , kom geop-olsztyn@o2.pl NIP: REGON:

9 Grunty posiadające niekorzystne parametry geotechniczne to utwory zaliczone do warstw IA (nasypy niebudowlane, gleba- humus), które nie mogą stanowić bezpośredniego podłoża dla jakichkolwiek obiektów i należy je wybrać i do poziomu posadowienia zastąpić odpowiednio zagęszczoną pospółką. Grunty zaliczone do warstwy geotechnicznej IIIA (gliny piaszczyste w stanie miękkoplastycznym o stopniu plastyczności I L =0,50) posiadają słabsze parametry geotechniczne. Proponuje się je wybrać i zastąpić do poziomu posadowienia odpowiednio zagęszczoną pospółką. Pozostałe grunty posiadają korzystne parametry geotechniczne. W przypadku wymiany gruntów słabonośnych należy pamiętać, iż w przypadku robót ziemnych w obrębie nawodnionych piasków nieumiejętne prowadzenie prac (drgania maszyn budowlanych) może doprowadzić do znacznego rozluźnienia gruntów niespoistych a nawet do wystąpienia zjawiska kurzawki. Dlatego też zaleca się w tym przypadku dla ostatnich warstw gruntu tj. (0,5 m) prowadzenie prac ziemnych za pomocą łopat. Grunty spoiste w dnach wykopów fundamentowych należy chronić przed dodatkowym uplastycznieniem gdyż może to pogorszyć ich nośność. W przypadku uplastycznienia gruntów spoistych, należy ręcznie je wybrać i w ich miejsce wylać chudy beton. Dokładne wyniki z pomiarów poziomu wody gruntowej przedstawiono w pkt. 1.3 tego opracowania. Podczas prac budowlanych należy spodziewać się licznych sączeń śródglinowych. Należy wykonać izolację przeciwwodną fundamentów oraz w poziomie posadowienia oraz proponuje się ułożyć drenaż opaskowy WSZYSTKIE PRACE ZIEMNE NALEŻY PROWADZIĆ POD STAŁYM NADZOREM GEOLOGICZNYM Dla rejonu badań zgodnie z PN 81/B strefa przemarzania wynosi H z =1,00 m p.p.t. Firma Geologiczna GEOP mgr Adam Oprzyński Olsztyn ul. Chabrowa 4 tel/fax (089) , kom geop-olsztyn@o2.pl NIP: REGON:

10 Dla wszystkich parametrów geotechnicznych należy przyjąć zgodnie z normą PN-81/B współczynnik materiałowy m = 1± 0,1 (0,9 lub 1,1 stosownie do parametru geotechnicznego) Wnioski i zalecenia przedstawione powyżej należy rozpatrywać łącznie z postanowieniem normy PN-81/B oraz postanowieniami innych obowiązujących norm i przepisów dotyczących posadowienia obiektów budowlanych. Opracowali: mgr A. Oprzyński mgr M. Bednarek mgr K. Kozłowska Firma Geologiczna GEOP mgr Adam Oprzyński Olsztyn ul. Chabrowa 4 tel/fax (089) , kom geop-olsztyn@o2.pl NIP: REGON:

11

12

13 Skala 250 1: Skala 250 1: nn(pgh Ps) 0.60 nn(ps Pg) 0.80 nn(pg Ps) 1.00 nn(pgh Pr+(K) nn(pg Ps) nn(gp) Gł Rysunek wykonano programem "GeoStar" 1.6 Gp Gp 1.98 IA IIA IIIA IIID Gł IA nn(pg Ps+cz.roś.) IIIC Ps 3.20 Gp IL=0,30 IIID IIIB PROFIL SŁUPKOWY m nn(psh) 0.70 nn(ż Pr) 1.20 nn(gp) 1.60 nn(pg Ps) nn(pg Ps+cz.roś) PdH 3.00 Pd Ps /ID= PRZEKRÓJ I-I IL=0,40 IL=0,20 gqp4 Gp /IL=0.50 Gp /IL= Gp /IL=0.20 IIB Id=0,40 fgqp4 4.8 Skala 250 1: PsH Gł Ps Ps Pr Ż Ps Pr Gp PROFIL SŁUPKOWY IA IIIB IIIC IIID 4 IIB IIIA Gł Skala 250 1: PgH Ps Ps /ID= Gp /IL= Gp /IL= Gp+k /IL=0.30 Gp /IL= Gp /IL= Skala 250 1: IIIC IIIB IIID PgH Ps 0.50 Ps 0.80 Gp IL=0,30 Gp Gł Gp Ps Ps Pr IL=0,40 IL=0,20 PRZEKRÓJ II-II IA gqp4 PROFIL SŁUPKOWY IA IIB Gł PsH 0.10 IIB 24.0m Ps /ID=0.40 fgqp4 IL=0,20 Id=0,40 IIID 4.8 Skala 250 1: PsH Gł Ps Ps Pr Ż Ps Pr Gp Skala 250 1: PROFIL SŁUPKOWY IIC 7 IA IIB Gł PsH 0.10 Ż Pr /ID= Ps /ID= nn(pgh Ps) 0.60 nn(ps Pg) 0.80 nn(pg Ps) 1.00 nn(pgh Pr+(K) nn(pg Ps) nn(gp) 1.70 nn(pg Ps+cz.roś.) IIIC Ps 3.20 Gp 5.40 Gł. 8.0 Gp Gp IIIB PRZEKRÓJ III-III IIB IIID IA IL=0,40 IL=0, m IL=0,20 IIB Id=0,40 gqp4 Id=0,40 fgqp4 Firma Geologiczna GEOP mgr Adam Oprzyński Olsztyn ul.chabrowa 4 Data Nazwisko Podpis Opracował mgr A. Oprzyński Weryfikował mgr A. Oprzyński PgH Ps 0.50 Ps 0.80 Gp Gł Gp Gp Ps Ps Pr Opinia geotechniczna - Olsztyn - Oczyszczalnia : Zał.Nr 4 Skala 250
