1 1 Instrukcja obsługi dla komputerów z systemem operacyjnym Windows i komputerów Macintosh Korzystanie z pióra Ustawienia własne pióra Rozwiązywanie problemów Korzystanie z tabletu Ustawienia własne tabletu Funkcja atrament cyfrowy 1

2 2 Bamboo Instrukcja obsługi dla komputerów z systemem operacyjnym Windows i komputerów Macintosh Wersja polska 1.1, 5 kwietnia 2007 Prawa autorskie Wacom Company, Limited, 2007 Wszelkie prawa zastrzeżone. Kopiowanie całości lub części niniejszej instrukcji w celu innym niż użytek prywatny jest zabronione. Firma Wacom zastrzega sobie prawo do wprowadzenia zmian w niniejszej publikacji bez konieczności wcześniejszego powiadomienia o takich zmianach. Firma Wacom dołożyła wszelkich starań, by niniejsza instrukcja zawierała aktualne oraz dokładne informacje. Firma Wacom zastrzega sobie prawo do zmiany wszelkich danych technicznych oraz konfiguracji produktu według własnego uznania bez wcześniejszego powiadomienia oraz bez konieczności uwzględnienia takich zmian w tej instrukcji. Ponowne użycie, recykling oraz odzyskiwanie. Użytkownik jest zobowiązany do przetworzenia produktu poprzez przekazanie go do odpowiedniego lokalnego punktu skupu materiałów przetwarzalnych w momencie zastąpienia go nowszym egzemplarzem lub po upływie czasu jego użyteczności. Przysłuży się to do poprawy środowiska naturalnego oraz zminimalizuje potencjalne negatywne skutki w przypadku kontaktu substancji niebezpiecznych obecnych w odpadach ze środowiskiem naturalnym. Zgodnie z opracowaną przez Parlament Europejski oraz Radę Europejską Dyrektywą 2002/96/WE z dnia 27 stycznia 2003 lub odpowiadającymi im lokalnymi przepisami krajów członkowskich, użytkownicy na obszarze Unii Europejskiej nie mają prawa do usuwania odpadów ze sprzętu elektrycznego oraz elektronicznego (Waste Electrical and Electronic Equipment WEEE) w postaci nie sortowanych odpadów komunalnych. Produkty podlegające powyższym przepisom są oznaczone symbolem WEEE widocznym na początku tej uwagi. Powyższe nie ma zastosowania, gdy rozmiar lub funkcja produktu to uniemożliwiają. Produkty firmy Wacom podlegają Dyrektywie 2002/96/WE, tak więc należy oddzielać je od innych odpadów i dostarczać do lokalnego punktu skupu materiałów przetwarzalnych. Tablety piórkowe firmy Wacom są zgodne z Dyrektywą RoHS 2002/95/WE Unii Europejskiej (Dyrektywa RoHS). Bamboo jest znakiem towarowym, zaś Wacom zastrzeżonym znakiem towarowym firmy Wacom Company, Limited. Adobe, Reader oraz Photoshop są znakami towarowymi bądź zastrzeżonymi znakami towarowymi Adobe Systems Incorporated zarejestrowanymi w Stanach Zjednoczonych i/lub innych krajach. Microsoft, Windows oraz Vista są znakami towarowymi bądź zastrzeżonymi znakami towarowymi Microsoft Corporation zarejestrowanymi w Stanach Zjednoczonych i/lub innych krajach. Apple, logo Apple oraz Macintosh są zastrzeżonymi znakami towarowymi firmy Apple Computer, Inc. zarejestrowanymi w Stanach Zjednoczonych oraz innych krajach. Wszelkie inne nazwy firm bądź produktów wymienionych w niniejszej dokumentacji mogą być znakami towarowymi bądź zastrzeżonymi znakami towarowymi. Wymienione produkty stron trzecich służą jedynie celom informacyjnym i nie są wyrazem aprobaty bądź rekomendacji. Firma Wacom nie ponosi żadnej odpowiedzialności za wydajność bądź użytkowanie tych produktów. ExpressKey jest zastrzeżonym znakiem towarowym firmy Ginsan Industries, Inc. użytym za zgodą właściciela. 2

3 3 SPIS TREŚCI Informacje dotyczące instrukcji obsługi 4 Korzystanie z instrukcji obsługi 5 PRACA Z TABLETEM BAMBOO 6 Funkcje tabletu 6 Pióro Bamboo 7 Przygotowanie miejsca pracy 8 Sposób korzystania z pióra bezprzewodowego 9 Sposób trzymania pióra 10 Informacje dotyczące obszaru aktywnego 11 Wskazywanie 12 Klikanie 13 Przeciąganie 13 Sposób korzystania z przycisków pióra 14 Pisanie i korzystanie z atramentu cyfrowego z wykorzystaniem funkcji czułości nacisku 15 Wymazywanie 15 Ćwiczenia koordynacji ręka-oko 16 Praca z tabletem 17 Sposób korzystania z przycisków ExpressKeys 18 Sposób korzystania z pierścienia dotykowego 19 USTAWIENIA WŁASNE 20 Otwieranie panelu sterowania 20 Informacje ogólne o panelu sterowania 21 Ustawienia panelu sterowania 21 Ustawienia własne pióra 22 Regulacja nacisku końcówki i dwukrotnego kliknięcia 23 Ustawienia własne przycisków pióra 24 Funkcje przycisków 25 Tryb śledzenia w tablecie 29 Wyznaczanie obszaru ekranu 31 Wyznaczanie obszaru tabletu 32 Ustawianie szybkości pracy myszy 32 Ustawienia własne funkcji tabletu 33 ROZWIĄZYWANIE PROBLEMÓW 34 Testowanie tabletu oraz pióra 35 Tabele rozwiązywania problemów 37 Problemy ogólne 37 Problemy typowe dla systemu operacyjnego Windows 40 Problemy typowe dla komputerów Macintosh 40 Pomoc techniczna 41 Pobieranie sterowników 42 DODATEK 43 Możliwości pióra i atramentu cyfrowego podczas pracy w systemie Windows Vista 44 Informacje o panelu wprowadzania na komputerze typu Tablet w systemie Windows Vista 45 Konserwacja tabletu oraz narzędzi 46 Wymiana końcówki pióra 46 Odinstalowywanie oprogramowania tabletu 47 Dane techniczne produktu 48 Ogólne dane techniczne 48 Tablet Bamboo (model MTE-450) 48 Pióro Bamboo (model EP-150E) 48 Informacje o produkcie 49 Zamawianie części i akcesoriów 49 Zakłócenia fal radiowych i telewizyjnych 50 deklaracja dot. FCC 50 Deklaracja dot. Industry Canada (tylko użytkownicy w Kanadzie) 50 deklaracja CE 50 Licencja oraz gwarancje (ogólnoświatowa, z wyjątkiem Europy, Afryki i Bliskiego Wschodu) 51 Licencja na oprogramowanie 51 Ograniczona gwarancja 51 Usługa gwarancji w Stanach Zjednoczonych i Kanady 52 Gwarancja w przypadku sprzedaży poza terytorium Stanów Zjednoczonych i Kanady 53 Licencja oraz gwarancja (Europa, Afryka i Bliski Wschód) 54 Umowa licencyjna oprogramowania 54 Uprawnienia do użytkowania oprogramowania 54 Ograniczona gwarancja 54 SŁOWNICZEK 56 INDEKS 58 3

4 4 INFORMACJE DOTYCZĄCE INSTRUKCJI OBSŁUGI Niniejsza instrukcja obsługi umożliwia szybki dostęp do informacji dotyczących urządzeń Bamboo. Kliknięcie przycisku nawigacji lub podkreślonego słowa umożliwia przemieszczanie się po dokumencie. Podane informacje dotyczą zarówno systemu operacyjnego Windows, jak i komputerów Macintosh. Przedstawione obrazy pochodzą z systemu Windows, o ile nie wskazano inaczej. W części można przejść bezpośrednio do żądanego tematu, klikając jego nazwę. Rozdział Praca z tabletem Bamboo ma charakter edukacyjny i omawia wiele funkcji tabletu piórkowego Bamboo. Zawiera on opis tabletu piórkowego, cech i funkcji pióra Bamboo oraz ćwiczenia dla nowych użytkowników. Rozdział zawiera podstawowe informacje przeznaczone dla użytkowników nie zaznajomionych z tabletem piórkowym. Rozdział Ustawienia własne opisuje, jak zmienić ustawienia panelu sterowania, aby dostosować pióro i tablet Bamboo do własnego trybu pracy. Chcesz wypróbować swój tablet i pióro? Potrzebujesz pomocy przy rozwiązaniu problemu? Rozdział Rozwiązywanie problemów pomoże znaleźć odpowiedzi na najczęściej zadawane pytania. Rozdział Dodatek zawiera szereg zróżnicowanych informacji: m.in. informacje ogólne dotyczące nowego pióra i możliwości atramentu cyfrowego podczas pracy w systemie Microsoft Windows Vista, wskazówki na temat konserwacji tabletu i pióra, poradnik na temat odinstalowania oprogramowania, licencję oraz gwarancję. Uwaga: Niniejsza instrukcja nie zawiera informacji na temat instalacji tabletu. Szczegóły na temat instalacji tabletu piórkowego można znaleźć w Podręczniku szybkiej instalacji oraz w automatycznym programie instalacyjnym (dostępny na płycie CD ze sterownikami tabletu piórkowego Bamboo). Użytkownicy nie mający doświadczenia w pracy z dokumentacją elektroniczną powinni zapoznać się z częścią Korzystanie z instrukcji obsługi. Zawarto tu kilka innych informacji, które warto zapamiętać: Dla wyróżnienia nazw klawiszy, okien dialogowych oraz opcji panelu sterowania użyto MAŁYCH KAPITALIKÓW. Podgląd instrukcji na ekranie można zawsze powiększyć, korzystając z narzędzia powiększania w przeglądarce. Niniejsza publikacja nie uwzględnia następujących informacji: informacje na temat szczegółów sprzętu komputerowego lub systemu operacyjnego, a także informacje na temat używanych aplikacji. Najpewniejszym źródłem tego typu informacji są instrukcje oraz nośniki dostarczane wraz ze sprzętem, systemem operacyjnym lub aplikacją. Oprócz wbudowanej w system Microsoft Windows Vista obsługi funkcji atramentu cyfrowego, wiele aplikacji graficznych wykorzystuje także funkcję czułości nacisku oraz funkcję gumki. Listę aplikacji obsługujących te funkcje można znaleźć na stronie internetowej firmy Wacom (patrz Informacje o produkcie). Informacje dotyczące prawidłowego wykorzystywania funkcji urządzenia Bamboo w poszczególnych aplikacjach można znaleźć instrukcji obsługi danej aplikacji. 4

5 5 KORZYSTANIE Z INSTRUKCJI OBSłUGI Do przemieszczania się po instrukcji należy używać przycisków nawigacji: Przejdź do strony głównej. Przejdź do spisu treści. Przejdź do indeksu. Przejdź do poprzedniego widoku. Poprzednia strona lub następna strona. temat Przejdź do tematu. Kontynuacja tematu. Program Adobe Reader zapewnia dodatkowe narzędzia do korzystania z instrukcji oraz jej drukowania. Więcej informacji na ten temat można znaleźć w pliku pomocy programu Adobe Reader. 5

6 6 PRACA Z TABLETEM BAMBOO Ten rozdział stanowi wprowadzenie do tabletu piórkowego Bamboo, na który składają się dwa podstawowe elementy: tablet służący jako obszar roboczy oraz pióro Bamboo używane na tablecie. Najszybszym sposobem zapoznania się z tabletem piórkowym jest zaznajomienie się z jego wyglądem i funkcjami. Użytkownicy nie mający doświadczenia w pracy z tabletem piórkowym oraz narzędziami wprowadzania z poziomu tabletu powinni zapoznać się z poniższymi częściami instrukcji, aby dowiedzieć się więcej na temat tabletu i pióra Bamboo. Funkcje tabletu Pióro Bamboo Przygotowanie miejsca pracy Sposób korzystania z pióra bezprzewodowego Praca z tabletem FUNKCJE TABLETU Odłączany przewód. Konfigurowalny pierścień dotykowy. Obszar aktywny. Więcej informacji na ten temat można znaleźć w części Informacje dotyczące obszaru aktywnego. Konfigurowalne przyciski ExpressKeys. Przyciski ExpressKeys są podświetlane i świecą po włączeniu zasilania tabletu. Patrz Praca z tabletem oraz Ustawienia własne funkcji tabletu. 6

7 7 PIÓRO BAMBOO Pióro Bamboo działa bezprzewodowo i nie wymaga używania baterii. Gumka. Przyciski pióra. Pióro Bamboo. Funkcje pióra i atramentu cyfrowego w systemie operacyjnym Microsoft Windows Vista oraz pakiecie Office 2007 pozwalają na znaczne usprawnienie pracy z piórem. Aplikacje obsługujące funkcję rozpoznawania pisma odręcznego pozwalają w pełni wykorzystać zalety cyfrowego zaznaczania i zespołowej edycji dokumentów oraz sporządzania notatek z użyciem atramentu cyfrowego. Pióro jest także wydajnym narzędziem odręcznego rysowania i edycji obrazów z wykorzystaniem funkcji czułości nacisku. Należy pamiętać, że gumka nie jest czuła na nacisk. Wymienny wkład (końcówka pióra). Podstawka pod pióro. 7

8 8 PRZYGOTOWANIE MIEJSCA PRACY W celu ograniczenia zmęczenia należy przygotować wygodne miejsce pracy. Tablet, pióro oraz klawiaturę należy rozmieścić w sposób umożliwiający łatwy dostęp do nich bez potrzeby wykonywania niepotrzebnych ruchów. Monitor należy ustawić w takim miejscu, aby nie nadwerężać wzroku. Najlepszy efekt można uzyskać, umieszczając tablet tak, by kursor poruszał się po ekranie w tym samym kierunku, co dłoń na tablecie. Zawarto tu kilka innych informacji, które warto zapamiętać: Aby rozciągnąć i rozluźnić mięśnie, pomiędzy zadaniami należy robić krótkie przerwy. Pióro należy trzymać delikatnie. Podczas codziennej pracy należy dostosowywać narzędzia do określonych zadań. Cały czas należy utrzymywać odpowiednią postawę. Należy do minimum ograniczyć niewłaściwą postawę oraz częste ruchy wywołujące uczucie dyskomfortu. Jeśli postawa podczas pracy powoduje dyskomfort, należy ją zmienić. Uwaga: Firma Wacom nie gwarantuje, iż jej produkty nie spowodują żadnych symptomów, urazów lub zespołu cieśni nadgarstka związanych z użytkowaniem myszy. Skutki używania myszy mogą być różne u różnych osób. W celu wyboru odpowiedniej metody leczenia określonych symptomów należy zawsze zwrócić się z prośbą o fachową poradę lekarską. Więcej informacji na ten temat można uzyskać w części Praca z tabletem. 8

9 9 SPOSÓB KORZYSTANIA Z PIÓRA BEZPRZEWODOWEGO Pióro Bamboo jest bezprzewodowe, czułe na nacisk i nie wymaga używania baterii. Istnieją cztery podstawowe techniki korzystania z pióra: wskazywanie, kliknięcie, dwukrotne kliknięcie oraz przeciąganie. Po chwili ćwiczeń korzystanie z pióra staje się bardzo naturalne. Na kolejnych stronach znajdują się ćwiczenia umożliwiające nabycie wprawy w korzystaniu z pióra. Ważna uwaga dla użytkowników systemu Windows Vista: Aby maksymalnie wykorzystać pióro w systemie Microsoft Windows Vista, należy zapoznać się z dokumentacją dostarczoną wraz z systemem, w tym z narzędziami szkoleniowymi systemu Windows Vista oraz z samouczkiem tabletu. Dostęp do narzędzi szkoleniowych obsługi pióra tabletu PC można uzyskać z menu START systemu Vista, wybierając kolejno pozycje WSZYSTKIE PROGRAMY, TABLET PC i SZKOLENIE Z OBSŁUGI PIÓRA KOMPUTERA TYPU TABLET. Sposób trzymania pióra Informacje dotyczące obszaru aktywnego Wskazywanie Klikanie Przeciąganie Sposób korzystania z przycisków pióra Pisanie i korzystanie z atramentu cyfrowego z wykorzystaniem funkcji czułości nacisku Wymazywanie Ćwiczenia koordynacji ręka-oko 9

10 10 SPOSÓB TRZYMANIA PIÓRA Pióro Bamboo należy trzymać podobnie, jak trzyma się tradycyjne pióro lub ołówek. Należy upewnić się, że przyciski pióra znajdują się w dogodnym miejscu umożliwiającym korzystanie z nich za pomocą kciuka, ale nie powodującym przypadkowego naciśnięcia podczas pisania lub sterowania piórem. Pióro można pochylić w dowolny sposób ułatwiający wygodną pracę. Pozycja podczas pisania i korzystania z atramentu cyfrowego. Pozycja podczas wymazywania. Do przechowywania pióra pomiędzy zadaniami należy używać podstawki pod pióro. Zapewnia ona także szybki i łatwy dostęp do pióra podczas pracy, która pozwala na pionowe lub poziomie ułożenie pióra. Ważne: Kiedy pióro nie jest używane, należy umieścić je w podstawce lub połóż płasko na biurku. Aby zachować czułość końcówki pióra, nie należy przechowywać go w miejscu, w którym końcówka będzie dotykała innych przedmiotów. Pozostawienie pióra Bamboo na tablecie może zakłócać przemieszczanie kursora ekranowego za pomocą innych urządzeń wskazujących. Pozostawienie po pracy pióra na tablecie może spowodować, że komputer nie przejdzie w stan uśpienia. 10

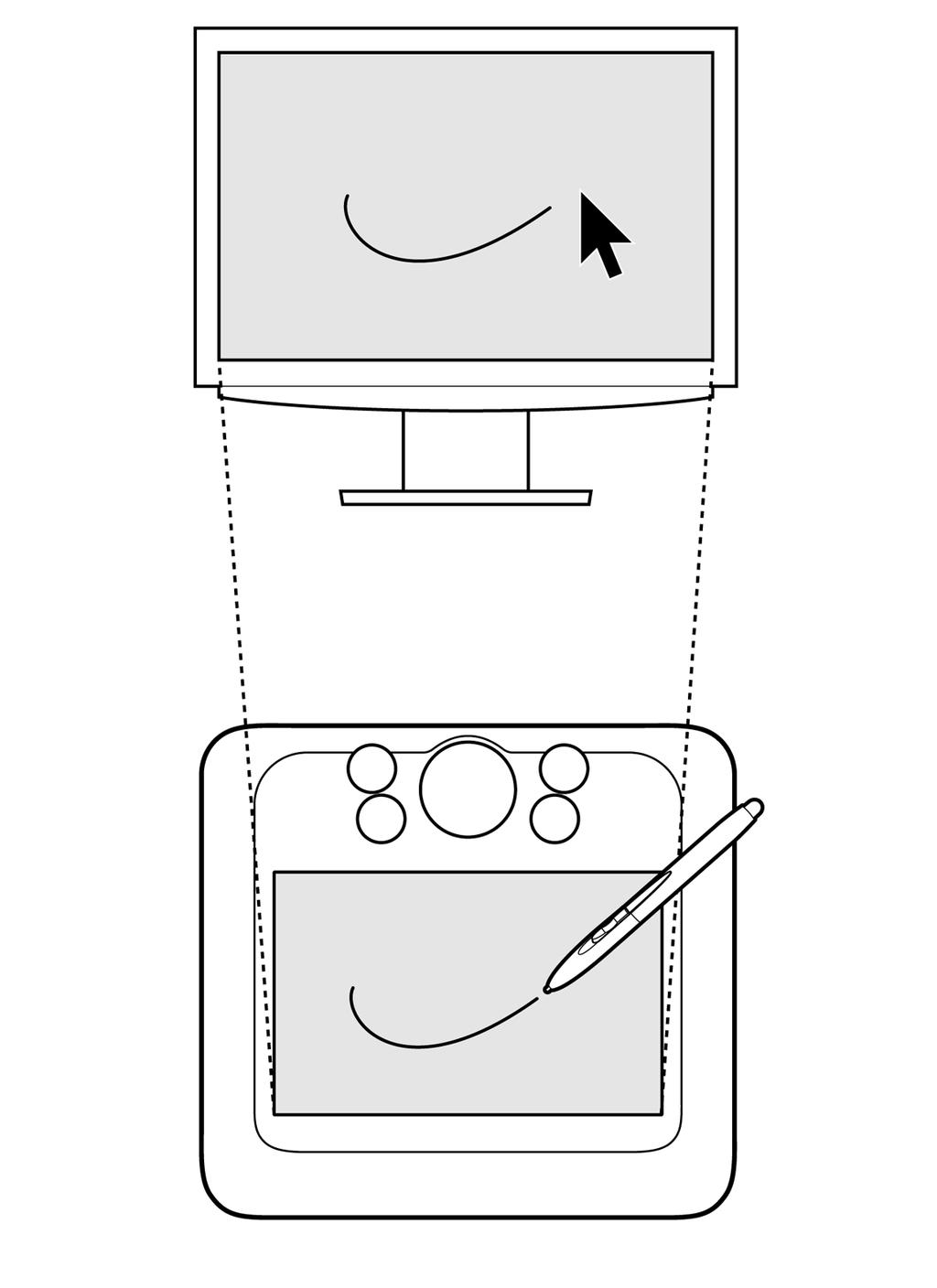

11 11 INFORMACJE DOTYCZĄCE OBSZARU AKTYWNEGO Obszar aktywny to powierzchnia tabletu odczytująca ruch pióra. Obszar ekranu to odpowiadająca mu powierzchnia na ekranie. Obszar aktywny tabletu odwzorowuje ekran komputera (w relacji jeden do jednego) wykorzystując cały ekran. Po umieszczeniu pióra na tablecie kursor przesunie się do odpowiedniego punktu na ekranie. Jest to ustawienie domyślne dla pióra. Wskaźnik. Obszar ekranu. Wskaźnik na obszarze ekranu oznacza pozycję pióra i podąża wraz z jego ruchem. Obszar aktywny. 11

12 12 WSKAZYWANIE Pióro Bamboo ustala położenie wskaźnika (lub kursora) na ekranie. Istnieją dwa ustawienia kursora ekranowego: odzwierciedlający działanie pióra (TRYB PIÓRA) lub myszy (TRYB PRACY MYSZY). TRYB PIÓRA: obszar aktywny stanowi odzwierciedlenie ekranu komputera. Po umieszczeniu pióra na tablecie kursor przesunie się do odpowiedniego punktu na ekranie. Jest to ustawienie domyślne dla pióra. TRYB PRACY MYSZY: umieszczenie kursora wymaga wykonania ruchu podniesienia i przesunięcia przypominające działanie tradycyjnej myszy. Spróbuj przesunąć kursor ekranowy, podnosząc pióro i umieszczając jego końcówkę w innym miejscu tabletu. Kursor natychmiast przeskoczy w nowe miejsce. Podczas przesuwania kursora ekranowego i korzystania z przycisku pióra końcówka pióra powinna znajdować się w odległości mniejszej niż 5 mm od powierzchni tabletu. Podczas przesuwania kursora ekranowego lub naciskania przycisku pióra nie ma potrzeby dotykania tabletu końcówką pióra. 5 mm Wskazówki: W wypadku silnego przyzwyczajenia do pracy z myszą i trudności w posługiwaniu się piórem należy zapoznać się z częścią Ćwiczenia koordynacji ręka-oko. Umieszczenie tabletu tak, by kursor ekranowy poruszał się w tym samym kierunku, co dłoń na tablecie ułatwia wskazywanie. 12

13 13 KLIKANIE Zwykle pojedyncze kliknięcie umożliwia podświetlenie lub zaznaczenie elementu na ekranie, natomiast dwukrotne kliknięcie otwiera element. Kliknięcie. Aby kliknąć, stuknij jednokrotnie piórem na powierzchni tabletu lub dociśnij końcówkę pióra na tyle mocno, by zostało to odczytane jako kliknięcie. (Jeśli w panelu sterowania tabletu piórkowego zaznaczono opcję DźWIĘK KLIKNIĘCIA, a głośniki komputera są włączone, w momencie dociśnięcia końcówki pióra z odpowiednią siłą powinien pojawić się dźwięk kliknięcia myszy. W razie potrzeby wyreguluj poziom głośności). Aby kliknąć ikonę folderu, przesuń kursor ekranowy na ikonę i dociśnij końcówkę pióra. Po naciśnięciu folder powinien zostać podświetlony. Dwukrotne kliknięcie. Aby kliknąć dwukrotnie, szybko dwukrotnie stuknij końcówką pióra to samo miejsce na tablecie. Przypomina to dwukrotne kliknięcie przyciskiem myszy. Kliknij dwukrotnie ikonę folderu, by go otworzyć. Wskazówki: Windows: Nawigację za pomocą pióra można ułatwić, konfigurując system Windows tak, aby umieszczenie pióra nad ikoną zaznaczało ją, a pojedyncze kliknięcie uruchamiało. Aby włączyć tę funkcję, w pierwszej kolejności otwórz folder. W systemie operacyjnym Windows Vista w menu rozwijanym ORGANIZUJ wybierz pozycję OPCJE FOLDERÓW I WYSZUKIWANIA... Na karcie OGÓLNE zaznacz pozycję POJEDYNCZE KLIKNIĘCIE BĘDZIE OTWIERAĆ ELEMENT (WSKAZANIE ZAZNACZY). W przypadku innych wersji Windows w menu rozwijanym NARZĘDZIA wybierz pozycję OPCJE FOLDERÓW... Na karcie OGÓLNE zaznacz pozycję POJEDYNCZE KLIKNIĘCIE BĘDZIE OTWIERAĆ ELEMENT (WSKAZANIE ZAZNACZY). Przypisz przycisk pióra dla funkcji DWUKROTNE KLIKNIĘCIE. Jest to łatwiejsze niż dwukrotne stuknięcie końcówką pióra i jest preferowaną metodą dwukrotnego kliknięcia piórem. PRZECIĄGANIE Przeciągnięcie służy do zaznaczania i przesuwania obiektów na ekranie. Aby przeciągnąć obiekt, musisz go najpierw wskazać. Następnie dociśnij końcówkę pióra i przesuń ją po powierzchni tabletu. Zaznaczony obiekt powinien poruszać się na ekranie. Aby zaznaczyć tekst, przesuń kursor ekranowy na początek wiersza, a następnie przeciągnij pióro po tablecie aż do zaznaczenia żądanego tekstu. W pierwszej kolejności spróbuj przesunąć ikonę na ekranie, a następnie zaznacz fragment tekstu w dokumencie, naciskając i przeciągając końcówkę pióra po tekście. 13

14 14 SPOSÓB KORZYSTANIA Z PRZYCISKÓW PIÓRA Pióro Bamboo jest wyposażone w dwa przyciski. Dla każdego z nich można zaprogramować funkcję uruchamianą po naciśnięciu przycisku. Przycisku pióra można użyć jedynie, gdy końcówka pióra znajduje się najwyżej 5 mm od obszaru aktywnego tabletu. Użycie przycisku nie wymaga dotknięcia powierzchni tabletu końcówką pióra. Domyślną funkcją górnego przycisku pióra jest KLIKNIĘCIE PRAWYM PRZYCISKIEM, domyślną funkcją górnego przycisku jest PRZESUŃ/PRZEWIŃ. Aby wywołać menu właściwe dla aplikacji lub ikony, użyj funkcji KLIKNIĘCIE PRAWYM PRZYCISKIEM. Funkcja PRZESUŃ/PRZEWIŃ umożliwia przesuwanie dokumentu lub obrazu w aktywnym oknie w dowolnym kierunku poprzez naciśnięcie przycisku pióra i przesuwanie końcówki pióra po obszarze aktywnym tabletu. Podczas przesuwania końcówki pióra dokument lub obraz jest przesuwany w kierunku zgodnym z ruchem pióra na tablecie. Po zakończeniu przesuwania zwolnij przycisk pióra lub unieś końcówkę pióra ponad tablet. W niektórych oknach aplikacji dokument jest przesuwany dokładnie za kursorem ekranowym podczas przesuwania końcówki pióra, w innych zaś jest on przesuwany w przybliżonym kierunku ruchu kursora. Wskazówka: Przypisz przycisk pióra dla funkcji DWUKROTNE KLIKNIĘCIE. Jest to łatwiejsze niż dwukrotne stuknięcie końcówką pióra. Przykład kliknięcia prawym przyciskiem na ekranie komputera. Przykład przesuwania/przewijania na ekranie komputera. W celu przypisania przyciskom nowych funkcji należy zapoznać się z częścią Ustawienia własne przycisków pióra. 14

15 15 PISANIE I KORZYSTANIE Z ATRAMENTU CYFROWEGO Z WYKORZYSTANIEM FUNKCJI CZUłOŚCI NACISKU Pióro Bamboo odzwierciedla szczegóły ruchów dłoni, co pozwala na tworzenie naturalnie wyglądającego pisma odręcznego i pociągnięć piórem. Narzędzia atramentu cyfrowego w systemie operacyjnym Microsoft Windows Vista, w pakiecie Office 2007 oraz wielu aplikacjach graficznych również reagują na nacisk wywierany na pióro. Na przykład w niektórych aplikacjach do zmiany charakterystyki linii (szerokość, kolor i stopień krycia) służą suwaki. Charakterystyki te można znacznie lepiej kontrolować dzięki funkcji czułości nacisku pióra szerokość linii, przejścia kolorów i stopień krycia można regulować poprzez nacisk wywierany na pióro. Aby pisać, korzystać z funkcji atramentu cyfrowego lub szkicować z wykorzystaniem funkcji czułości nacisku, przesuwaj pióro po powierzchni tabletu, dociskając z różną siłą końcówkę pióra. Silniejsze naciśnięcie powoduje rysowanie grubszych linii lub ciemniejszego koloru. Lżejsze naciśnięcie powoduje rysowanie cieńszych linii lub jaśniejszego koloru. Uwaga: Niektóre aplikacje wymagają wcześniejszego wyboru z palety narzędzi aplikacji narzędzia czułego na nacisk. Informacje na temat regulacji siły docisku końcówki znajdują się w części Regulacja nacisku końcówki i dwukrotnego kliknięcia. Lista aplikacji obsługujących funkcję czułości nacisku znajduje się na naszej stronie internetowej. Więcej informacji na ten temat można znaleźć w części Informacje o produkcie. WYMAZYWANIE Gumka Bamboo działa podobnie jak gumka na ołówku. W systemie operacyjnym Microsoft Windows Vista oraz pakiecie Office 2007 gumka może być używana do wymazywania notatek lub szkiców wykonanych za pomocą atramentu cyfrowego, jak również do zaznaczania i kasowania tekstu lub komórek arkusza kalkulacyjnego. Aplikacje obsługujące funkcję gumki umożliwiają intuicyjne i swobodne wymazywanie. Podczas używania gumki aplikacja automatycznie uruchomi narzędzie wymazywania. Należy pamiętać, że gumka nie jest czuła na nacisk. Lista aplikacji graficznych obsługujących funkcję gumki znajduje się na naszej stronie internetowej (więcej informacji na ten temat można znaleźć w części Informacje o produkcie). W aplikacjach nie obsługujących funkcji gumki można jej nadal używać podczas nawigacji, korzystania z funkcji atramentu cyfrowego, dodawania adnotacji oraz szkicowania. 15

16 16 ĆWICZENIA KOORDYNACJI RĘKA-OKO Użytkownicy korzystający z myszy zapewne pamiętają, ile czasu wymaga nauka przemieszczania kursora ekranowego. Podobnie i pióro Bamboo wymaga pewnej praktyki i opanowania techniki przesuwania kursora ekranowego w TRYBIE PIÓRA. Z początku może to sprawiać pewne trudności, jednak jest to znacznie szybsze i bardziej naturalne niż korzystanie z pióra w TRYBIE PRACY MYSZY. Ćwiczenie zostało przygotowane w celu wytrenowania koordynacji ręka-oko dla potrzeb korzystania z pióra: 1. Otwórz aplikację graficzną. Narysuj prostokątną siatkę za pomocą narzędzia do rysowania linii prostych. Odstępy między liniami powinny wynosić około mm. Można to zrobić za pomocą tradycyjnej myszy. 2. Wybierz narzędzie rysunku odręcznego w aplikacji i dodaj piórem kropkę w każdym z punktów przecięcia się linii siatki. 3. Umieść symbol X w każdym punkcie przecięcia. 4. Następnie narysuj okrąg wokół każdego punktu przecięcia. Twój ekran powinien teraz wyglądać w następujący sposób: 5. Wyczyść ekran i utwórz własną prostą ilustrację. Im częściej używasz pióra, tym łatwiejsze staje się pisanie, korzystanie z funkcji atramentu cyfrowego i nawigacja. 16

17 17 PRACA Z TABLETEM Tablet piórkowy Bamboo został zaprojektowany w celu zwiększenia wydajności pracy. Środkowy obszar tabletu nazywany jest obszarem roboczym lub aktywnym dla pióra. Połóż dłoń na tablecie i używaj pióra na obszarze aktywnym tabletu podobnie jak pióra kulkowego na kartce papieru. Kursor pojawia się na ekranie w miejscu odpowiadającym pozycji pióra na obszarze aktywnym tabletu. Szczegółowe informacje dotyczące korzystania z urządzenia wejściowego na tablecie można znaleźć w części Sposób korzystania z pióra bezprzewodowego. Tablet jest również wyposażony w konfigurowalny pierścień dotykowy oraz umieszczone ponad obszarem aktywnym przyciski ExpressKeys umożliwiające korzystanie z często używanych funkcji. Dzięki nim można na przykład powiększać i zmniejszać edytowany dokument bez potrzeby odrywania rąk od tabletu. Pierścień dotykowy. Przesunięcie palcem po pierścieniu dotykowym pozwala na powiększenie lub przewinięcie zawartości okna. Domyślnie dla pierścienia dotykowego została ustawiona funkcja powiększenia. Przesuń palcem w kierunku zgodnym z ruchem wskazówek zegara, aby powiększyć dokument lub obraz. Przesuń palcem w kierunku przeciwnym do ruchu wskazówek zegara, aby zmniejszyć. Więcej informacji na ten temat znajduje się również w części Ustawienia własne funkcji tabletu. Przyciski ExpressKeys. Konfigurowane przyciski ExpressKeys pozwalają na wywoływanie często wykorzystywanych funkcji lub naciśnięć klawiszy. Domyślnie górne klawisze ustawiono na przesuwanie DO PRZODU (prawy klawisz) oraz WSTECZ (lewy klawisz) w przeglądarce internetowej. W systemach operacyjnych Windows Vista lewy przycisk dolny domyślnie uruchamia aplikację WINDOWS JOURNAL, jeśli aplikacja Windows Journal jest dostępna. W przeciwnym wypadku przycisk uruchamia opcję POKAż PULPIT. Prawy klawisz dolny domyślnie uruchamia funkcję PRZEŁĄCZ APLIKACJĘ w systemach operacyjnych Windows lub funkcję EXPOSÉ w systemach Macintosh. 17

18 18 SPOSÓB KORZYSTANIA Z PRZYCISKÓW EXPRESSKEYS Przycisków ExpressKeys można użyć do uruchamiania często wykorzystywanych funkcji. Ustawienia domyślne przycisków ExpressKey są uzależnione od używanego systemu operacyjnego. WSTECZ DO PRZODU Windows Vista (Aero): URUCHOM APLIKACJĘ MICROSOFT JOURNAL Wszystkie pozostałe: POKAż PULPIT Windows Vista (Aero): PRZEŁĄCZENIE APLIKACJI (PRZERZUCANIE OKIEN 3W) Systemy operacyjne Windows Vista, XP lub 2000: PRZEŁĄCZ APLIKACJĘ Komputery Macintosh: EXPOSÉ Przyciski ExpressKeys są w pełni konfigurowalne, co pozwala na ich optymalne wykorzystanie. Przycisków ExpressKeys można używać również w inny sposób: Przypisz przycisk do często wykorzystywanego skrótu klawiaturowego. Ustaw przycisk do uruchamiania często wykorzystywanego pliku lub aplikacji, np. programu poczty . Wybierz którąkolwiek inną z dostępnych funkcji. Warto również pamiętać, że przyciski ExpressKeys funkcjonują jak akordy, co oznacza, że można ich używać jednocześnie. Na przykład, jeśli jeden przycisk jest zaprogramowany jako klawisz CTRL, zaś drugi jako klawisz ALT, naciśnięcie obu przycisków uruchamia funkcję CTRL+ALT. Więcej szczegółowych informacji na temat dostępnych ustawień znajduje się w części Ustawienia własne funkcji tabletu. 18

19 19 SPOSÓB KORZYSTANIA Z PIERŚCIENIA DOTYKOWEGO Pierścień dotykowy pozwala na przewijanie i powiększanie bieżącego dokumentu. Powiększanie: Aby powiększyć przesuń palcem w kierunku zgodnym z ruchem wskazówek zegara, a w kierunku przeciwnym, aby pomniejszyć. Przykład powiększenia. Przykład zmniejszenia. Przewijanie ciągłe: Aby w sposób ciągły przewijać w górę, naciśnij palcem i przytrzymaj górny koniec pierścienia dotykowego. Aby w sposób ciągły przewijać w dół, naciśnij palcem i przytrzymaj dolny koniec pierścienia dotykowego. Przewijanie skokowe: Aby przewijać skokowo w górę, stuknij palcem górny koniec pierścienia dotykowego. Aby przewijać skokowo w dół, stuknij palcem dolny koniec pierścienia dotykowego. Naciśnięcie i przytrzymanie w tym miejscu pozwala wykonywać operacje ciągłe. Naciśnięcie i zwolnienie pozwala wykonywać operacje pojedyncze. Pierścień dotykowy można również zaprogramować tak, aby uruchamiać funkcję przewijania podczas przesuwania po nim palcem. Więcej informacji na ten temat można znaleźć w części Ustawienia własne funkcji tabletu. 19

20 20 USTAWIENIA WŁASNE Po opanowaniu podstaw pracy z tabletem piórkowym Bamboo można samodzielnie skonfigurować pracę pióra lub tabletu. Niniejszy rozdział zawiera informacje dotyczące korzystania z panelu sterowania tabletu piórkowego w celu zmiany ustawień tabletu oraz pióra. Otwieranie panelu sterowania Informacje ogólne o panelu sterowania Ustawienia panelu sterowania OTWIERANIE PANELU STEROWANIA Aby otworzyć panel sterowania, użyj pióra Bamboo na tablecie: Systemy operacyjne Windows. Kliknij przycisk START i wybierz pozycję WSZYSTKIE PROGRAMY. (W systemie Windows 2000 wybierz grupę PROGRAMY). Następnie zaznacz pozycję TABLET, a potem wybierz opcję TABLET PIÓRKOWY. Komputery Macintosh. Otwórz okno SYSTEM PREFERENCES z doku, menu Apple lub z folderu APPLICATIONS. Następnie kliknij ikonę PEN TABLET. Po otwarciu panelu sterowania tabletu piórkowego można rozpocząć konfigurację urządzenia Bamboo. Uwaga: Jeśli na pojedynczym komputerze zainstalowano więcej niż jeden tablet, zmiany dokonane w panelu sterowania tabletu piórkowego zostaną zastosowane wyłącznie do ostatniego tabletu używanego przed otwarciem panelu sterowania. 20

21 21 INFORMACJE OGÓLNE O PANELU STEROWANIA Panel sterowania tabletu piórkowego umożliwia konfigurowanie pióra oraz tabletu Bamboo. Karta wyświetla ustawienia użytkownika dla pióra oraz tabletu. Zamyka panel sterowania. Przywraca wartości domyślne ustawień wybranej karty. Wyświetla informacje dotyczące panelu sterowania i sterownika. Wyświetla tę instrukcję obsługi. Podczas zapoznawania się z panelem sterowania warto poeksperymentować z różnymi ustawieniami w celu wypracowania najbardziej optymalnych. Jakiekolwiek dokonane zmiany są uwzględniane natychmiast, jednak zawsze można przywrócić ustawienia fabryczne na karcie, klikając przycisk DOMYŚLNE. Szczegółowe informacje dotyczące funkcji poszczególnych kart można uzyskać w części Ustawienia panelu sterowania. Dla większości elementów panelu sterowania są dostępne porady dotyczące ich funkcji. Wystarczy umieścić kursor nad żądanym elementem i zatrzymać go tam; po chwili zostanie wyświetlona stosowna porada. Dodatkowo do przemieszczania się po panelu sterowania można użyć klawisza tabulatora oraz klawiszy strzałek. USTAWIENIA PANELU STEROWANIA Części zawierają szczegółowe informacje dotyczące poszczególnych kart, które można wykorzystać podczas pracy z panelem sterowania tabletu piórkowego. Niektóre z nich zawierają również użyteczne wskazówki. Ustawienia własne pióra Tryb śledzenia w tablecie Ustawienia własne funkcji tabletu 21

22 22 USTAWIENIA WŁASNE PIÓRA Dostosowanie funkcji pióra Bamboo jest bardzo proste. Aby wyświetlić listę dostępnych opcji, otwórz panel sterowania tabletu piórkowego i wybierz kartę PIÓRO. Ustawienia własne przycisków pióra Tryb śledzenia w tablecie Regulacja nacisku końcówki i dwukrotnego kliknięcia 22

23 23 REGULACJA NACISKU KOŃCÓWKI I DWUKROTNEGO KLIKNIĘCIA Aby ustawić czułość nacisku końcówki pióra Bamboo, wybierz kartę PIÓRO. Aby ustawić szerokie pociągnięcia podczas korzystania z funkcji atramentu cyfrowego lub klikać z mniejszą siłą nacisku, użyj ustawienia lekkiego nacisku końcówki. Aby uzyskać najlepszy efekt podczas rysowania cienkich linii, użyj ustawienia silnego nacisku końcówki. Pozwala dostosować siłę nacisku wymaganą przy kliknięciu, pisaniu lub korzystaniu z funkcji atramentu cyfrowego. Suwak można przesunąć w kierunku niższej lub wyższej wartości siły nacisku. Pozwala ustawić wielkość obszaru oraz szybkość dwukrotnego kliknięcia. Większa wartość ustawienia ułatwia dwukrotne kliknięcie. Zaznaczenie tego pola wyboru powoduje emitowanie dźwięku po każdym wywołaniu funkcji kliknięcia za pomocą pióra (wymagane włączenie głośników). Wskazówki: Aby uzyskać szeroki zakres wartości nacisku wykorzystywanych w większości aplikacji korzystających z funkcji czułości nacisku, dla opcji NACISK KOŃCÓWKI wybierz miękkie ustawienie. W niektórych aplikacjach ustawienie lekkiego nacisku może spowodować, że pióro będzie nadmiernie reagować niewielki nacisk na pióro zostanie wyolbrzymiony na ekranie. W takim wypadku należy wybrać silne ustawienie dla opcji NACISK KOŃCÓWKI. Dwukrotne kliknięcie: Aby ułatwić użycie dwukrotnego kliknięcia, należy poszerzyć zakres obszaru rejestrującego dwukrotne kliknięcie (odstęp dwukrotnego kliknięcia). Uwaga: Duży odstęp dwukrotnego kliknięcia może w niektórych aplikacjach spowodować opóźnienia na początku czynności przeciągania lub użycia atramentu cyfrowego. Jeśli pojawią się tego typu problemy, należy ustawić mniejszy odstęp dwukrotnego kliknięcia oraz używać przycisku pióra do funkcji dwukrotnego kliknięcia (więcej informacji na ten temat znajduje się w części Sposób korzystania z przycisków pióra). 23

24 24 USTAWIENIA WŁASNE PRZYCISKÓW PIÓRA Aby zmienić funkcje przypisane przyciskom pióra Bamboo, wybierz kartę PIÓRO. Każdy z przycisków może symulować szereg funkcji myszy. Wyboru funkcji do przypisania można dokonać z rozwijanego menu. Pozwala wybrać funkcję, która ma być wykonana po naciśnięciu górnego lub dolnego przycisku pióra. Po przybliżeniu pióra na odległość 5 mm (lub mniejszą) od powierzchni tabletu bez jego dotykania i naciśnięciu górnego lub dolnego przycisku pióra uruchomiona zostanie wybrana funkcja. Wskazówka: Aby ułatwić czynność dwukrotnego kliknięcia, należy przypisać ją automatycznie do przycisku pióra, zaznaczając opcję DWUKROTNE KLIKNIĘCIE. Uwaga: Odpowiednia zmiana opcji TRYB PRZEŁĄCZNIKA BOCZNEGO pozwala za pomocą pióra wywoływać funkcję kliknięcia prawym przyciskiem lub inne funkcje klikania. Aby uzyskać dostęp do ustawień TRYBU PRZEŁĄCZNIKA BOCZNEGO, kliknij przycisk ZAAWANSOWANE. W wyświetlonym oknie dialogowym: Aby wykonywać czynność kliknięcia bez dotykania powierzchni tabletu końcówką pióra, należy zaznaczyć opcję KLIKNIĘCIE POWODUJĄCE AKTYWACJĘ. Jeśli zaznaczono opcję KLIKNIJ I STUKNIJ, należy najpierw nacisnąć przycisk pióra, a następnie dotknąć powierzchni tabletu końcówką pióra. Zaznaczenie opcji KLIKNIJ I STUKNIJ umożliwia precyzyjne wykonywanie czynności klikania. Jest to ustawienie domyślne dla tabletów PC. Kliknięcie powodujące aktywację. Kliknięcie ze stuknięciem. 24

25 25 FUNKCJE PRZYCISKÓW Ustawienia przycisków pióra oraz tabletu obejmują poniższe opcje. Uwaga: W przypadku niektórych przycisków część opcji nie jest dostępna. KLIKNIJ. Domyślne ustawienie dla końcówki pióra. Ta opcja symuluje podstawowe kliknięcie przyciskiem myszy. DWUKROTNE KLIKNIĘCIE. Symuluje dwukrotne kliknięcie. Aby ułatwić sobie czynność dwukrotnego kliknięcia, używaj tej funkcji zamiast dwukrotnego stuknięcia końcówką pióra. KLIKNIĘCIE ŚRODKOWYM PRZYCISKIEM. Symuluje kliknięcie środkowym przyciskiem myszy. KLIKNIĘCIE PRAWYM PRZYCISKIEM. Symuluje kliknięcie prawym przyciskiem myszy wywołującym menu kontekstowe. BLOKADA KLIKNIĘCIA. Symuluje przytrzymanie podstawowego przycisku myszy. Aby uruchomić blokadę kliknięcia, naciśnij raz przycisk narzędzia. Aby zwolnić blokadę, naciśnij go ponownie. Blokada kliknięcia jest użyteczna podczas przeciągania elementów lub zaznaczania fragmentów tekstu. DO TYŁU. Symuluje kliknięcie czwartym klawiszem myszy, domyślnie uruchamiającym w przeglądarkach systemu Windows komendę WSTECZ. DO PRZODU. Symuluje kliknięcie piątym przyciskiem myszy, domyślnie uruchamiającym w przeglądarkach komendę DO PRZODU. PRZESUŃ/PRZEWIŃ. Umożliwia przesuwanie dokumentu lub obrazu w aktywnym oknie w dowolnym kierunku za pomocą pióra Bamboo. 25

26 26 INK TOGGLE. (Macintosh). Włącza lub wyłącza funkcję INK ANYWHERE w aplikacji Inkwell. Aplikacja Inkwell automatycznie rozpoznaje i konwertuje pismo odręczne na tekst i wstawia go do dokumentu. Uwaga: Aby funkcja działała, musi być włączony tryb atramentu. Informacje dotyczące korzystania z aplikacji Inkwell można znaleźć w pliku pomocy komputera Macintosh. PANEL WPROWADZANIA NA KOMPUTERZE TYPU TABLET. (Dotyczy wyłącznie tabletów PC oraz systemów operacyjnych Windows Vista obsługujących panel wprowadzania na komputerze typu Tablet). Po naciśnięciu przycisku narzędzia przypisanego do tej funkcji otwiera się panel wprowadzania na komputerze typu Tablet. WINDOWS JOURNAL. (Dotyczy wyłącznie systemu operacyjnego Windows Vista oraz systemów tabletu PC obejmujących aplikację Dziennik firmy Microsoft). Otwiera aplikację Windows Journal. PRZEŁĄCZENIE TRYBU... Przełącza pomiędzy opcjami TRYB PIÓRA i TRYB PRACY MYSZY. Więcej szczegółów znajduje się w części Ustawianie szybkości pracy myszy. MODYFIKATOR... Umożliwia symulowanie klawiszy modyfikatorów. NACIŚNIĘCIE KLAWISZA... Umożliwia symulowanie naciśnięcia klawisza. OTWÓRZ/URUCHOM... Otwiera aplikację, plik lub skrypt. POKAż PULPIT. Minimalizuje wszystkie otwarte okna i wyświetla pulpit. PRZEŁĄCZ APLIKACJE. Wyświetla okno dialogowe przełączania aplikacji z podświetleniem następnej otwieranej aplikacji. W systemach operacyjnych Windows Vista przy uruchomionym interfejsie Aero jest uruchamiana funkcja Przerzucanie okien 3W, a następna otwierana aplikacja jest podświetlana. EXPOSÉ. (Dotyczy wyłącznie komputerów Macintosh). Rozmieszcza wszystkie otwarte okna sąsiadująco. WYŁĄCZONE. Wyłącza funkcję przycisku. DOMYŚLNE. Przywraca ustawienie domyślne przycisku. 26

27 27 PRZESUŃ/PRZEWIŃ. (Dotyczy wyłącznie pióra). Umożliwia przesuwanie dokumentu lub obrazu w dowolnym kierunku w otwartym okienku poprzez naciśnięcie przycisku pióra, do którego przypisano funkcję PRZESUŃ/PRZEWIŃ, i przesuwanie końcówki pióra po obszarze aktywnym tabletu. Wybór opcji PRZESUŃ/PRZEWIŃ powoduje wyświetlenie okna dialogowego SZYBKOŚĆ PRZEWIJANIA PIÓRA pozwalającego ustawić szybkość przewijania dla aplikacji nie obsługujących przesuwania dokumentu lub obrazu wykonywanego ręką trzymającą pióro (na poziomie jednego piksela). Aby większe ruchy pióra powodowały wolniejsze przewijanie, wybierz opcję POWOLI. To ustawienie jest idealne w sytuacji robienia zbliżeń oraz szczegółowej pracy, wymagającej precyzyjnego kontrolowania obrazu. Aby mniejsze ruchy pióra powodowały szybsze przewijanie, wybierz opcję SZYBKO. To ustawienie nie działa w aplikacjach obsługujących przesuwanie wykonywane ręką trzymającą pióro. NACIŚNIĘCIE KLAWISZA... Umożliwia symulowanie naciśnięcia klawisza. Zaznaczenie tej opcji spowoduje wyświetlenie okna dialogowego OKREŚL KLAWISZ, w którym należy wprowadzić przypisywany klawisz lub ich sekwencję. W polu wprowadzania KLAWISZE można ręcznie wprowadzić naciśnięcie jednego klawisza lub kombinacji klawiszy. Kombinacje klawiszy mogą zawierać litery, cyfry, klawisze funkcyjne (takie jak F3) oraz klawisze modyfikatorów (takie jak SHIFT, ALT oraz CTRL w przypadku systemu Windows lub SHIFT, OPTION, COMMAND oraz CONTROL w przypadku komputerów Macintosh). Z menu rozwijanego DODAJ SPECJALNE można również wybrać klawisze specjalne lub kombinacje klawiszy. Dokonany wybór jest dodawany do pola wprowadzania KLAWISZE. Po zdefiniowaniu sekwencji naciśnięć klawiszy należy kliknąć przycisk OK. Ważne: Ponieważ klawisze ENTER (Windows) oraz RETURN (Macintosh) mogą zostać wybrane jako klawisze zdefiniowane, nie można ich użyć do wybrania przycisku OK. Do kliknięcia przycisku OK należy użyć pióra Bamboo. Jeśli pojawi się monit, należy wpisać nazwę definiowanego naciśnięcia klawisza. Nazwa zostanie wyświetlona przy odpowiednim przycisku. Usuwa tylko ostatni wpis w polu wprowadzania klawisza. Usuwa całą zawartość pola wprowadzania klawisza. 27

28 28 OTWÓRZ/URUCHOM... Otwiera okno dialogowe umożliwiające wybranie uruchamianej aplikacji, pliku lub skryptu. Kliknięcie przycisku PRZEGLĄDAJ... pozwala zlokalizować aplikację, plik lub skrypt, który ma zostać uruchomiony. Wybrana pozycja zostanie wyświetlona w polu APLIKACJA DO URUCHOMIENIA. Aby potwierdzić wybór, należy kliknąć przycisk OK. Okno dialogowe zostanie zamknięte a do przycisku narzędzia zostanie przypisana opcja OTWÓRZ/URUCHOM... Następne naciśnięcie przycisku narzędzia spowoduje uruchomienie zdefiniowanej aplikacji, pliku lub skryptu. MODYFIKATOR... Pozwala na przypisanie klawiszy (takich jak SHIFT, ALT oraz CTRL w systemie operacyjnym Windows lub SHIFT, OPTION, COMMAND oraz CONTROL w przypadku komputerów Macintosh). Wiele aplikacji wykorzystuje klawisze modyfikatorów do ograniczenia rozmiaru lub umiejscowienia obiektów. Zaznaczenie tej opcji spowoduje wyświetlenie okna dialogowego OKREŚL MODYFIKATOR, w którym można przypisać jedną lub kilka funkcji klawiszy modyfikatora. Po dokonaniu zmian funkcji modyfikatorów kliknij przycisk OK. Oprócz wyboru jednej lub kilku opcji klawiszy modyfikatorów można zaznaczyć pole KLIKNIJ, aby naciśnięcie przycisku narzędzia powodowało uruchomienie funkcji kliknięcia myszą. 28

29 29 TRYB ŚLEDZENIA W TABLECIE Opcje pozycji ŚLEDZENIE w tablecie umożliwiają określenie zależności pomiędzy ruchem pióra na powierzchni tabletu, a ruchem kursora na ekranie monitora. Domyślnie cały obszar aktywny tabletu odwzorowuje cały monitor. Jeśli używany jest więcej niż jeden monitor, tablet odwzorowuje wszystkie monitory. Więcej informacji na ten temat można znaleźć w części Mapowanie na wielu monitorach. Wybrany tryb ŚLEDZENIE określa sposób przesuwania kursora ekranowego. Uwaga: W przypadku częstego przełączania pomiędzy opcjami TRYB PIÓRA i TRYB PRACY MYSZY dla jednego z przycisków pióra lub przycisków ExpressKeys można przypisać funkcję PRZEŁĄCZENIE TRYBU... Wybranie opcji TRYB PIÓRA dostosowuje ruch kursora do pozycji pióra Bamboo na tablecie: po umieszczeniu pióra na tablecie kursor przesunie się do odpowiedniego punktu na ekranie. Jest to określane mianem pozycjonowania bezwzględnego i stanowi ustawienie domyślne w przypadku pióra Bamboo. Aby dostosować mapowanie tabletu, kliknij przycisk SZCZEGÓŁY... Aby poruszać kursorem za pomocą ruchu podniesienia i przesunięcia, przypominającego działanie tradycyjnej myszy, wybierz opcję TRYB PRACY MYSZY. Kliknij przycisk SZCZEGÓŁY..., aby przejść do okna umożliwiającego Ustawianie szybkości pracy myszy. 29

30 30 Kliknięcie przycisku TRYB PIÓRA SZCZEGÓŁY..., spowoduje wyświetlenie okna dialogowego TRYB PIÓRA SZCZEGÓŁY. Opcje OBSZAR EKRANU pozwalają wybrać obszar ekranu dla funkcji mapowania tablet-ekran. WSZYSTKIE EKRANY. Domyślnie mapowany jest cały obszar monitora lub monitorów. Więcej informacji na ten temat można uzyskać w części Mapowanie na wielu monitorach. MONITOR. Mapowany jest cały obszar wybranego pojedynczego monitora. OBSZAR. Mapowany jest pewien obszar pulpitu. Kliknij przycisk USTAW..., aby otworzyć okno dialogowe umożliwiające Wyznaczanie obszaru ekranu. WYMUŚ PROPORCJE. Zaznaczenie lub usunięcie zaznaczenia pola wyboru pozwala określić mapowanie tablet-ekran. Jeśli pole nie jest zaznaczone, właściwa skala lub proporcje nie będą zachowane. Zaznaczony obszar tabletu jest mapowany do zaznaczonego wyświetlanego obszaru. Słowo wprowadzone na tablecie z wykorzystaniem funkcji atramentu cyfrowego może zostać zniekształcone na ekranie. Jest to ustawienie domyślne. Zaznaczenie tej opcji zapewnia zachowanie właściwych proporcji w pionie i poziomie pomiędzy tabletem i wyświetlaczem. Wprowadzenie słowa na tablecie z wykorzystaniem funkcji atramentu cyfrowego spowoduje jego wyświetlenie na ekranie w prawidłowych proporcjach. Zaznaczenie tej opcji może uniemożliwić korzystanie z niektórych części aktywnego obszaru tabletu, zależnie od ustawień. Przywraca ustawienia fabryczne. Aby wybrać obszar do mapowania tablet-ekran, należy użyć opcji OBSZAR TABLETU. PEŁNY. Mapowany jest cały aktywny obszar tabletu. Jest to ustawienie domyślne. OBSZAR. Mapowany jest pewien obszar tabletu. Kliknij przycisk USTAW..., aby otworzyć okno dialogowe umożliwiające Wyznaczanie obszaru tabletu. Uwaga: Mimo iż urządzenie Bamboo zostało przystosowane do użytku z monitorami o współczynniku wyświetlania 16:10, ustawienia domyślne automatycznie przystosowują się do odmiennych współczynników wyświetlania. Mapowanie na wielu monitorach Jeśli do komputera podłączono więcej niż jeden monitor, urządzenie Bamboo mapuje na nich w oparciu o ich konfigurację w panelu sterowania WłAŚCIWOŚCI: EKRAN. Jeśli zaznaczono pozycję WSZYSTKIE EKRANY oraz uruchomiony jest tryb rozszerzenia monitora, tablet będzie mapował na wszystkie monitory, traktując je jako jeden duży wyświetlacz. Jeśli monitory ustawiono w tryb lustrzany, tablet mapuje na cały obszar każdego z nich, zaś kursor ekranowy jest wyświetlany równocześnie na wszystkich monitorach. Szczegółowe informacje dotyczące konfiguracji komputera i systemu operacyjnego do pracy z wieloma monitorami można znaleźć w dokumentacji dostarczonej ze sprzętem lub systemem operacyjnym. 30

31 31 WYZNACZANIE OBSZARU EKRANU Opcje śledzenia w oknie dialogowym TRYB PIÓRA SZCZEGÓŁY umożliwiają wyznaczenie obszaru ekranu mapowanego z tabletu: WSZYSTKIE EKRANY. Zaznaczenie tej opcji powoduje mapowanie całego obszaru monitora lub monitorów. Jest to ustawienie domyślne. Więcej informacji na ten temat można uzyskać w części Mapowanie na wielu monitorach. MONITOR. Wybór tej opcji powoduje, że mapowany jest cały obszar wybranego pojedynczego monitora. OBSZAR. Wybór tej opcji pozwala zaznaczyć obszar do mapowania tablet-ekran. Kliknij przycisk USTAW..., aby otworzyć okno dialogowe OBSZAR EKRANU. Pozwala wybrać metodę definiowania części wyświetlacza: Przeciągnij narożniki obrazka na pierwszym planie, aby zaznaczyć obszar ekranu. Obraz w tle przedstawia cały obszar ekranu. Przesuń kursor ekranowy, aby zaznaczyć obszar ekranu. Zaznacz przycisk KLIKNIJ, ABY OKREŚLIĆ OBSZAR EKRANU. Podczas określania OBSZARU EKRANU należy postępować zgodnie z KOMUNIKATAMI w celu ustawienia obszaru ekranu, który będzie mapowany. Po ustaleniu fragmentu ekranu dostęp do innych fragmentów może wymagać innego urządzenia wejściowego. 31

32 32 WYZNACZANIE OBSZARU TABLETU Opcje śledzenia w oknie dialogowym TRYB PIÓRA SZCZEGÓŁY umożliwiają wyznaczenie obszaru ekranu mapowanego z tabletu: PEŁNY. Wybór tej opcji powoduje, że cały obszar aktywny tabletu będzie użyty do mapowania tabletekran. Jest to ustawienie domyślne. OBSZAR. Wybór tej opcji umożliwia zaznaczenie fragmentu obszaru aktywnego tabletu do mapowania tablet-ekran. Kliknij przycisk USTAW..., aby otworzyć okno dialogowe OBSZAR TABLETU. Pozwala wybrać metodę definiowania części tabletu: Przeciągnij narożniki obrazka na pierwszym planie, aby zaznaczyć obszar tabletu, który będzie mapowany do zaznaczonego obszaru ekranu. Obraz w tle przedstawia tablet. Użyj pióra na tablecie, aby zaznaczyć obszar tabletu. Zaznacz przycisk KLIKNIJ, ABY OKREŚLIĆ OBSZAR TABLETU. Podczas określania OBSZARU TABLETU należy postępować zgodnie z KOMUNIKATAMI w celu ustawienia obszaru tabletu, który będzie mapowany. USTAWIANIE SZYBKOŚCI PRACY MYSZY Aby zmienić przyspieszenie oraz szybkość pracy kursora ekranowego w TRYBIE PRACY MYSZY, kliknij przycisk TRYB PRACY MYSZY SZCZEGÓŁY... (dostępny na karcie PIÓRO) w celu wyświetlenia okna dialogowego umożliwiającego dokonanie ustawień. Pozwala ustawić przyspieszenie kursora ekranowego po wybraniu opcji TRYB PRACY MYSZY. Pozwala ustawić szybkość śledzenia kursora ekranowego po wybraniu opcji TRYB PRACY MYSZY. Przywraca ustawienia fabryczne. Uwaga: To okno dialogowe jest wyświetlane także po wyborze dla przycisku narzędzia opcji PRZEŁĄCZANIE TRYBU... Mimo że ustawienia opcji TRYB PRACY MYSZY są dostępne z wielu różnych lokalizacji na panelu sterowania, dla opcji PRZYSPIESZENIE oraz SZYBKOŚĆ można zdefiniować tylko jedno ustawienie. 32

33 33 USTAWIENIA WŁASNE FUNKCJI TABLETU Karta TABLET umożliwia dostosowanie przycisków ExpressKeys oraz pierścienia dotykowego. System rozwijanych menu pozwala wybrać funkcję uruchamianą przez naciśnięcie przycisku. Wybrana opcja zostanie wyświetlona w menu rozwijanym lub poniżej menu. Domyślnie klawisze górne służą do przesuwania WSTECZ oraz DO PRZODU w przeglądarkach internetowych. W systemach operacyjnych Windows Vista lewy przycisk dolny domyślnie uruchamia aplikację WINDOWS JOURNAL, jeśli aplikacja Windows Journal jest dostępna. W przeciwnym wypadku przycisk uruchamia opcję POKAż PULPIT. Domyślnie prawy przycisk dolny uruchamia funkcję PRZEŁĄCZ APLIKACJĘ w systemach operacyjnych Windows lub funkcję EXPOSÉ w komputerach Macintosh. Aby dostosować pierścień dotykowy: Wybierz FUNKCJĘ, która ma być wykonywana podczas korzystania z pierścienia dotykowego. Ustawieniem domyślnym jest POWIĘKSZENIE. Po jego zaznaczeniu można powiększać lub pomniejszać dokumenty lub obrazy w aktywnym oknie za pomocą pierścienia dotykowego. Można również ustawić lub wyłączyć dla pierścienia opcję PRZEWIJAJ. Z menu rozwijanego wybierz odpowiednią opcję, aby ustawić SZYBKOŚĆ powiększania lub przewijania. Zdecyduj, czy chcesz korzystać z funkcji szybkiego przewijania. Zaznaczenie opcji WŁĄCZ SZYBKIE PRZEWIJANIE (ustawienie domyślne) pozwala na powiększanie lub przewijanie przez stuknięcie palcem górnej lub dolnej części pierścienia dotykowego. Szczegółowe informacje dotyczące wykorzystania tych funkcji można znaleźć w części Sposób korzystania z pierścienia dotykowego. Przywraca fabryczne wartości domyślne ustawień tej karty. 33

34 34 ROZWIĄZYWANIE PROBLEMÓW W większości wypadków tablet powinien pracować bez jakichkolwiek problemów. Jeśli jednak pojawią się problemy, firma Wacom zaleca następujące rozwiązania: 1. Jeśli sterownik tabletu piórkowego nie został załadowany poprawnie, należy wykonać czynności wskazane w komunikacie o błędzie wyświetlanym na ekranie. Jeśli nie rozwiąże to problemu, należy odwołać się do procedur rozwiązywania problemów zawartych w niniejszym rozdziale. 2. Więcej informacji znajduje się w części Tabele rozwiązywania problemów. Możliwe, że napotkany przez użytkownika problem został tutaj opisany i można skorzystać z zaproponowanego rozwiązania. 3. W celu uzyskania najnowszych informacji należy otworzyć plik Read Me tabletu piórkowego. 4. Przetestuj tablet oraz pióro. Więcej informacji na ten temat można znaleźć w części Testowanie tabletu oraz pióra. 5. W przypadku pojawienia się konfliktu zgodności urządzenia Bamboo z nowym sprzętem lub oprogramowaniem, należy sprawdzić, czy dostępny jest nowy sterownik oprogramowania tabletu piórkowego. Więcej informacji na temat pobierania zaktualizowanego oprogramowania sterownika znajduje się w części Pobieranie sterowników. W celu zapewnienia zgodności z nowymi produktami firma Wacom regularnie aktualizuje oprogramowanie sterownika. 6. Na stronie internetowej firmy Wacom, właściwej dla regionu zamieszkiwania użytkownika, dostępna jest lista często zadawanych pytań (FAQ). 7. Jeśli propozycje zawarte w instrukcji nie rozwiązały problemu, należy skontaktować się z działem pomocy technicznej firmy Wacom. Więcej informacji na temat uzyskiwania pomocy technicznej w regionie zamieszkiwania użytkownika znajduje się w części Pomoc techniczna oraz w pliku Read Me. Testowanie tabletu oraz pióra Tabele rozwiązywania problemów Pomoc techniczna Pobieranie sterowników 34
