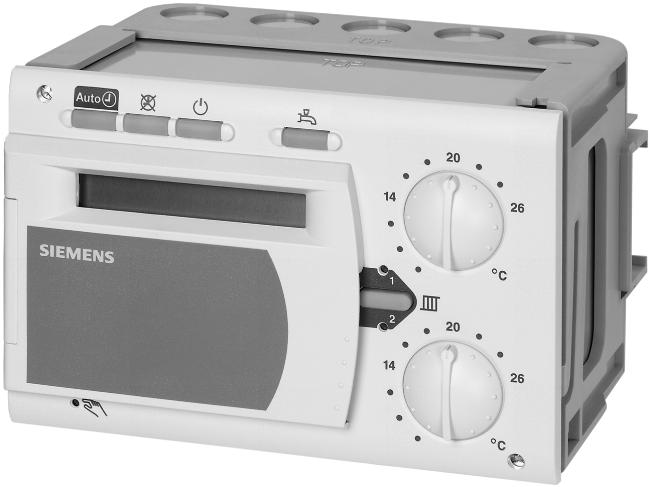

1 2 384 Regulator ciepłowniczy 2 obiegi grzewcze i c.w.u. RVD240 Regulator do autonomicznych instalacji c.o. lub instalacji systemowych. Regulacja dwóch pompowych obiegów grzewczych z zaworami mieszającymi zależna od temperatury zewnętrznej lub temperatury wewnętrznej. Przygotowanie c.w.u. w zasobniku, w podgrzewaczu pojemnościowym lub w wymienniku przepływowym. 14 zaprogramowanych typów instalacji z automatycznym przyporządkowaniem koniecznych funkcji do odpowiedniego typu. Bezpośrednia analogowa nastawa temperatury zadanej w pomieszczeniu, pozostałe ustawienia cyfrowo przez pulpit obsługowy. Możliwość komunikacji przez LPB lub M-Bus, możliwość podłączenia do stacji PC. Napięcie pracy 230 V AC, regulator do zabudowy 96 x 144 mm, zgodny z CE. Możliwość obsługi zdalnej przez wielofunkcyjny zadajnik temperatury. Zastosowanie Instalacje: Autonomiczne instalacje grzewcze z dwoma niezależnymi, możliwymi do sprzężenia obiegami grzewczymi i własnym przygotowaniem c.w.u. oraz przyłączem do węzła cieplnego Systemy składające się zkilkugrupgrzewczychzdwomaniezależnymi, możliwymi do sprzężenia obiegami grzewczymi i własnym przygotowaniem c.w.u, w obrębie jednego węzła cieplnego Budynki: Budynki mieszkalne oraz inne z podłączeniem do sieci ciepłowniczej Grzejniki: Wszystkie dostępne na rynku systemy grzejników jak radiatory, grzejniki konwekcyjne, systemy ogrzewania podłogowego czy sufitowego CE1N2384P Siemens Building Technologies Landis & Staefa Division

2 Funkcje Regulacja obiegu grzewczego Przygotowanie c.w.u. Inne funkcje Regulacja temperatury zasilania w zależności od temperatury zewnętrznej, zawór mieszający z siłownikiem trzypozycyjnym Regulacja temp. zasilania w zależności od temperatury zewnętrznej i temperatury wewnętrznej, zawór mieszający z siłownikiem trzypozycyjnym Regulacja temp. zasilania w zależności od temperatury wewnętrznej, zawór mieszający z siłownikiem trzypozycyjnym Przygotowanie c.w.u. w zasobniku, z lub bez zaworu mieszającego w obiegu wtórnym Przygotowanie c.w.u. w wymienniku pojemnościowym Bezpośredni pobór c.w.u. z wymiennika przepływowego Optymalizacja ogrzewania i obniżania temperatury Automatyczna granica ogrzewania (tryb ECO) Ochrona przed zamarzaniem (w budynkach, instalacjach i przy c.w.u.) Zegar roczny z programami wakacyjnymi oraz automatycznym przełączaniem pomiędzy czasem letnim/zimowym Niezależne programy sterujące dla c.o. i c.w.u. Ograniczenie maksymalne szybkości wzrostu temperatury zasilania i alarm na zasilaniu Wejście analogowe ( V DC) i wejście cyfrowe Wyjście PWM do sterowania liczbą obrotów pompy Komunikacja przez LPB (Local Process Bus) Komunikacja przez magistralę M-Bus Okresowe uruchamianie pompy i zaworu w lecie Ochrona przed wychłodzeniem przy bezpośrednim przygotowaniu c.w.u z równoległego wymiennika cieplnego Przełącznik przepływu z ustawianą granicą obciążenia, zabezpieczeniem przed dziećmi i dopasowywanie do pory roku Ograniczenie maksymalnej różnicy temperatur powrotu i zasilania (funkcja DRT) Ograniczenie przepływu pełzającego Test przekaźników i czujników Obsługa zdalna przez wielofunkcyjny zadajnik temperatury Zamówienie Należy podać oznaczenie typu RVD240. Czujniki, jeśli konieczne wielofunkcyjne zadajniki temperatury, siłowniki i armaturę należy zamawiać oddzielnie. Zestawienia urządzeń Stosowane czujniki Czujnik Typ Dokumentacja Czujnik temperatury zewnętrznej LG-Ni 1000 QAC22 N1811 Czujnik temperatury zewnętrznej NTC 575 QAC32 N1811 Czujniki przylgowy QAD22 N1801 Zanurzeniowy czujnik temperatury QAE22... N1791 Inne czujniki z elementem pomiarowym LG-Ni 1000 QA... Zanurzeniowy czujnik temperatury Pt 500 WTS5-431DE P5601 Wielofunkcyjny cyfrowy zadajnik temperatury QAW70 N1637 Wielofunkcyjny cyfrowy zadajnik temperatury QAW50 N1635 Cyfrowy czujnik temp. w pomieszczeniu NTC QAA10 N1725 Cyfrowy odbiornik radiowego sygnału zegarowego (LPB) AUF77 2/14

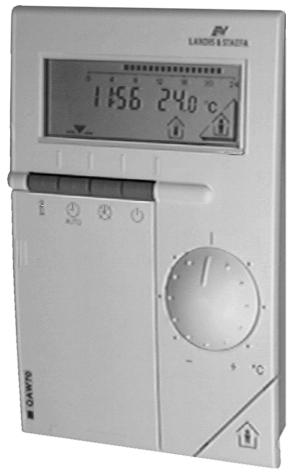

3 Używane siłowniki Wszystkie siłowniki elektryczne i elektrohydrauliczne Landis & Staefa Napięcie pracy V AC Sterowanie trójpozycyjne Przy zastosowaniu do przygotowania c.w.u. należy uwzględnić czasy przebiegu siłowników i stałe czujników. Szczegóły opisane zostały w opisie technicznym P2383. Szczegóły odnośnie siłowników i armatur opisane są w kartach urządzeń N N4999. Używane wielofunkcyjne zadajniki temperatury Do dyspozycji są następujące wielofunkcyjne zadajniki temperatury oraz czujnik temperatury w pomieszczeniu: Wielofunkcyjny zadajnik temperatury QAW70, z czujnikiem temp., zegarem sterującym, nastawą wartości zadanej i korektą wartości zadanej temp. w pomieszczeniu (pokrętłem) Wielofunkcyjny zadajnik temperatury QAW50, z czujnikiem temp. i korektą wartości zadanej temp. w pomieszczeniu (pokrętłem) Czujnik temperatury w pomieszczeniu QAA10 z elementem pomiarowym NTC Technika Sposób działania W regulatorze RVD240 zostały na stałe zaprogramowane cztery typy obiegów grzewczych i osiem typów c.w.u. Łącznie, umożliwia to wybór spośród14różnych schematów technologicznych instalacji Przy uruchomieniu należy podać odpowiedni typ instalacji. Konieczne funkcje, ustawienia i wskazania zostaną automatycznie przyporządkowane; parametry, które nie są konieczne nie będą wyświetlane. Tryby pracy Tryb automatyczny Automatyczne ogrzewanie wg programów sterujących, tryb ECO i wielofunkcyjny zadajnik temperatury aktywne Tryb ciągły Ogrzewanie bez programów sterujących, nastawa wartości zadanej dla obu obiegów grzewczych 2 pokrętłami Tryb czuwania Ogrzewanie wyłączone, zapewniona ochrona przed zamarzaniem Tryb ogrzewania nie ma wpływu na przygotowanie c.w.u 3/14

4 Typy instalacji 2384S01 Wielofunkcyjne zadajniki temperatury Czujnik zasilania obiegu grzewczego 1 Czujnik zasilania obiegu grzewczego 2 Czujnik powrotu obiegu grzewczego 2 po stronie wtórnej Czujnik powrotu obiegu grzewczego 1 po stronie pierwotnej* Czujnik powrotu obiegu grzewczego 1 po stronie wtórnej Czujnik powrotu obiegu grzewczego 2 po stronie pierwotnej* Pompa - OG1 Zawór przelotowy powrotu OG1 po stronie pierwotnej Zawór przelotowy powrotu OG2 po stronie pierwotnej Wielofunkcyjne zadajniki temperatury Czujnik zasilania obiegu grzewczego 1 Czujnik zasilania obiegu grzewczego 2 Czujnik zasobnika 2 Czujnik powrotu obiegu grzewczego 1 po stronie pierwotnej* Czujnik powrotu c.w.u. Czujnik powrotu obiegu grzewczego 2 po stronie pierwotnej* Pompa - OG1 Pompa cyrkulacyjna (opcja) Zawór przelotowy powrotu OG1 po stronie pierwotnej Zawór przelotowy powrotu c.w.u. po stronie pierwotnej Zawór przelotowy powrotu OG2 po stronie pierwotnej 2384S02 Wielofunkcyjne zadajniki temperatury Czujnik zasilania obiegu grzewczego 1 Czujnik zasilania obiegu grzewczego 2 Czujnik zasilania c.w.u. Czujnik powrotu c.w.u. Czujnik powrotu obiegu grzewczego 1 po stronie pierwotnej* Czujnik powrotu c.w.u. po stronie pierwotnej Czujnik powrotu obiegu grzewczego 2 po stronie pierwotnej* H5 Zadajnik przepływu (opcja) Pompa - OG1 Pompa cyrkulacyjna (opcja) Zawór przelotowy powrotu OG1 po stronie pierwotnej Zawór przelotowy powrotu c.w.u. po stronie pierwotnej Zawór przelotowy powrotu OG2 po stronie pierwotnej H5 2384S03 b) a) Q 2384S04 Wielofunkcyjne zadajniki temperatury Czujnik zasilania obiegu grzewczego 1 Czujnik zasilania obiegu grzewczego 2 Czujnik zasilania c.w.u. Czujnik zasobnika 2 Czujnik powrotu obiegu grzewczego 1 po stronie pierwotnej* Czujnik powrotu c.w.u. po stronie pierwotnej Czujnik powrotu obiegu grzewczego 2 po stronie pierwotnej* M Pompa cyrkulacyjna (sterowana zewn., opcja) Pompa - OG1 Pompa ładująca zasobnika Zawór przelotowy powrotu OG1 po stronie pierwotnej Zawór przelotowy powrotu c.w.u. po stronie pierwotnej Zawór przelotowy powrotu OG2 po stronie pierwotnej a) Włączenie przewodu cyrkulacyjnego na powrocie wymiennika ciepła b) Włączenie przewodu cyrkulacyjnego w zasobniku 4/14

5 Q Wielofunkcyjne zadajniki temperatury Czujnik zasilania obiegu grzewczego 1 Czujnik zasilania obiegu grzewczego 2 Czujnik zasilania c.w.u. Czujnik zasobnika 2 Czujnik powrotu obiegu grzewczego 1 po stronie pierwotnej* Czujnik powrotu c.w.u. po stronie pierwotnej Czujnik powrotu obiegu grzewczego 2 po stronie pierwotnej* M Pompa cyrkulacyjna (sterowana zewn., opcja) Pompa - OG1 Pompa pośrednia c.w.u. Zawór przelotowy powrotu OG1 po stronie pierwotnej Zawór przelotowy powrotu c.w.u. po stronie pierwotnej Zawór przelotowy powrotu OG2 po stronie pierwotnej 2384S05 Wielofunkcyjne zadajniki temperatury Czujnik wspólnego zasilania Czujnik zasilania obiegu grzewczego 2 Czujnik wspólnego powrotu po stronie pierwotnej * Czujnik wspólnego powrotu po stronie wtórnej Czujnik powrotu obiegu grzewczego 2 Pompa - OG1 Zawór przelotowy wspólnego powrotu po stronie pierwotnej Zawór mieszający obiegu grzewczego S06 K6 2384S07 Wielofunkcyjne zadajniki temperatury Czujnik wspólnego zasilania Czujnik zasilania obiegu grzewczego 2 Czujnik zasobnika 2 Czujnik wspólnego powrotu po stronie pierwotnej * Czujnik wspólnego powrotu lub powrotu po stronie wtórnej c.w.u. Czujnik powrotu obiegu grzewczego 2 K6 Pompa cyrkulacyjna (opcja) Pompa - OG1 Pompa pośrednia c.w.u. Zawór przelotowy wspólnego powrotu po stronie pierwotnej Zawór mieszający obiegu grzewczego 2 Q 2384S08 Wielofunkcyjne zadajniki temperatury Czujnik wspólnego zasilania Czujnik zasilania obiegu grzewczego 2 Czujnik wspólnego zasilania c.w.u. Czujnik zasobnika 2 Czujnik wspólnego powrotu po stronie pierwotnej * Czujnik wspólnego powrotu lub powrotu po stronie wtórnej c.w.u. (tylko, jeśli ze sterowaniem obrotami) Czujnik powrotu obiegu grzewczego 2 M Pompa cyrkulacyjna (sterowana zewn., opcja) Pompa - OG1 Pompa pośrednia c.w.u. Zawór przelotowy wspólnego powrotu po stronie pierwotnej Zawór mieszający obiegu grzewczego 2 Zawór mieszający c.w.u. Q4 2384S09 K6 Wielofunkcyjne zadajniki temperatury Czujnik wspólnego zasilania Czujnik zasilania obiegu grzewczego 2 Czujnik zasilania c.w.u. Czujnik zasobnika 2 Czujnik wspólnego powrotu po stronie pierwotnej * Czujnik wspólnego powrotu po stronie wtórnej Czujnik powrotu obiegu grzewczego 2 K6 Pompa cyrkulacyjna (opcja) Pompa - OG1 Pompa pośrednia c.w.u. Q4 Pompa ładująca zasobnika Zawór przelotowy wspólnego powrotu po stronie pierwotnej Zawór mieszający obiegu grzewczego 2 5/14

6 2384S10 Wielofunkcyjne zadajniki temperatury Czujnik wspólnego zasilania Czujnik zasilania obiegu grzewczego 2 Czujnik zasilania obiegu grzewczego 1 Czujnik wspólnego powrotu po stronie pierwotnej * Czujnik wspólnego powrotu lub powrotu po stronie wtórnej OG1 Czujnik powrotu obiegu grzewczego 2 Pompa - OG1 Zawór przelotowy wspólnego powrotu po stronie pierwotnej Zawór mieszający obiegu grzewczego 1 Zawór mieszający obiegu grzewczego 2 Q 2384S11 Wielofunkcyjne zadajniki temperatury Czujnik wspólnego zasilania Czujnik zasilania obiegu grzewczego 2 Czujnik zasilania obiegu grzewczego 1 Czujnik zasobnika 2 Czujnik wspólnego powrotu po stronie pierwotnej * Czujnik wspólnego powrotu po stronie pierwotnej, powrotu OG1 lub powrotu c.w.u. (tylko jeśli ze sterowaniem obrotami) Czujnik powrotu obiegu grzewczego 2 M Pompa cyrkulacyjna (sterowana zewn., opcja) Pompa - OG1 Pompa pośrednia c.w.u. Zawór przelotowy wspólnego powrotu po stronie pierwotnej Zawór mieszający obiegu grzewczego 1 Zawór mieszający obiegu grzewczego 2 Wielofunkcyjne zadajniki temperatury Czujnik wspólnego zasilania obiegu grzewczego Czujnik zasilania obiegu grzewczego 2 Czujnik zasilania c.w.u. Czujnik powrotu c.w.u. Czujnik wspólnego powrotu obiegu grzewczego po stronie pierwotnej * Czujnik wspólnego powrotu obiegu grzewczego po stronie wtórnej lub powrotu obiegu grzewczego 2 Czujnik powrotu c.w.u. H5 Zadajnik przepływu (opcja) Pompa - OG1 Pompa cyrkulacyjna (opcja) Zawór przelotowy wspólnego zasilania obiegu grzewczego Zawór przelotowy powrotu c.w.u. po stronie pierwotnej Zawór mieszający obiegu grzewczego 2 H5 2384S12 Q b) Wielofunkcyjne zadajniki temperatury Czujnik wspólnego zasilania obiegu grzewczego Czujnik zasilania obiegu grzewczego 2 Czujnik zasilania c.w.u. Czujnik zasobnika 2 Czujnik wspólnego powrotu obiegu grzewczego po stronie pierwotnej * Czujnik wspólnego powrotu obiegu grzewczego po stronie wtórnej lub powrotu obiegu grzewczego 2 Czujnik powrotu c.w.u. po stronie pierwotnej M Pompa cyrkulacyjna (sterowana zewn., opcja) Pompa - OG1 Pompa ładująca zasobnika Zawór przelotowy wspólnego zasilania obiegu grzewczego Zawór przelotowy powrotu c.w.u. po stronie pierwotnej Zawór mieszający obiegu grzewczego 2 a) 2384S13 a) Włączenie przewodu cyrkulacyjnego na powrocie wymiennika ciepła b) Włączenie przewodu cyrkulacyjnego w zasobniku 6/14

7 Q 23 84S1 4 Wielofunkcyjne zadajniki temperatury Czujnik wspólnego zasilania obiegu grzewczego Czujnik zasilania obiegu grzewczego 2 Czujnik zasilania c.w.u. Czujnik zasobnika 2 Czujnik wspólnego powrotu obiegu grzewczego po stronie pierwotnej * Czujnik wspólnego powrotu obiegu grzewczego po stronie wtórnej lub powrotu obiegu grzewczego 2 Czujnik powrotu c.w.u. po stronie pierwotnej M Pompa cyrkulacyjna (sterowana zewn., opcja) Pompa - OG1 Pompa pośrednia c.w.u. Zawór przelotowy wspólnego zasilania obiegu grzewczego Zawór przelotowy powrotu c.w.u. po stronie pierwotnej Zawór mieszający obiegu grzewczego 2 Regulacja obiegów grzewczych Pomiar parametrów pracy Wielkości przewodnie Tworzenie wartości zadanej temperatury zasilania Regulator RVD240 umożliwia regulację następujących typów obiegów grzewczych: Dwa pompowe obiegi grzewcze z dwoma niezależnymi wymiennikami cieplnymi Dwa obiegi z zaworami mieszającymi i wspólnym wymiennikiem cieplnym Pompowy obieg grzewczy i obieg grzewczy z zaworem mieszającym i wspólnym wymiennikiem cieplnym Regulacja wstępna źródła ciepła Parametry pracy obiegu grzewczego mierzone są przez następujące typy czujników (elementy pomiarowe): Zasilanie obiegów grzewczych i wspólne zasilanie : LG-Ni1000 Zasilanie obiegu grzewczego : LG-Ni1000 Powrót strona pierwotna : LG-Ni1000 lub Pt500 Powrót strona wtórna i : LG-Ni1000 lub Pt500 Regulator automatycznie rozpoznaje podłączony typ czujnika. Przy regulatorach działających zależnie od temperatury zewnętrznej, złożona temperatura zewnętrzna stosowana jest jako wielkość przewodnia. Złożona temperatura zewnętrzna tworzona jest z rzeczywistej temperatury zewnętrznej i tłumionej temperatury zewnętrznej (tj. temperatury obliczonej przez regulator). Uwzględniany jest także rodzaj konstrukcji i stała czasowa budynku. Możliwe do ustawienia oddzielnie dla każdego obiegu grzewczego są wartości zadane temperatury wewnętrznej, zredukowanej temperatury wewnętrznej i temperatury wewnętrznej z ochroną przed zamarzaniem. Przyporządkowana wartość zadana temperatury zasilania tworzona jest w następujący sposób: Regulacja zależna od temperatury zewnętrznej: wartość zadana prowadzona jest ciągle w zależności od temperatury zewnętrznej. Przyporządkowanie temperatury zasilania do aktualnej temperatury zewnętrznej następuje przez krzywą grzewczą. Regulacja zależna od temperatury zewnętrznej i temperatury wewnętrznej: wartość zadana prowadzona jest w zależności od temperatury zewnętrznej oraz dodatkowo w zależności od uchybu regulacji temperatury wewnętrznej Regulacja zależna od temperatury wewnętrznej: wartość zadana prowadzona jest wg uchybu regulacji temperatury wewnętrznej. Można ograniczyć gradient wzrostu temperatury zasilania. W tym celu ustawiany jest alarm na zasilaniu czyli okres w którym temperatura zasilania może pozostać poza określonym przedziałem wartości zadanej. Jeśli ten okres zostanie przekroczony następuje komunikat o błędzie. 7/14

8 Regulacja obiegów grzewczych Ograniczenie maksymalne temperatury powrotu Optymalizacja Tryb ECO Maksymalne i minimalne ograniczenie temperatury zasilania Funkcja DRT Okresowe uruchomienie pompy i zaworu Regulowaną wartością jest w tym przypadku czyli mierzona wartość temperatury zasilania. Wartość ta we wszystkich typach instalacji regulowana jest zaworem przelotowym na powrocie po stronie pierwotnej wg całkowitego zapotrzebowania na ciepło w instalacji (obiegach c.o. i w obiegu c.w.u.). Obieg pierwotny: zawór w obiegu pierwotnym reaguje w kierunku Zamknięty, jeśli wartość graniczna zostanie przekroczona. Charakterystyka w zależności od temperatury zewnętrznej przebiega jako wykres stały-zmienny-stały. Obieg wtórny: zawór w obiegu wtórnym reaguje w kierunku Zamknięty, jeśli przekroczona zostaje wartość graniczna. Ustawić należy różnicę w stosunku do wartości granicznej obiegu pierwotnego. Po zoptymalizowaniu regulacji włączanie oraz wyłączanie ogrzewania sterowane są w ten sposób, że podczas użytkowania panuje zawsze wymagana temperatura wewnętrzna. Na końcu okresu użytkowania ogrzewanie jest wyłączane (pompa obiegowa), aż do osiągnięcia zredukowanej wartości zadanej temperatury wewnętrznej. Przy ponownym włączeniu ogrzewaniu wartość zadana może zostać podniesiona (szybkie ogrzewanie). Czas wyprzedzenia wyłączenia ogrzewania można ograniczyć. Istnieje możliwość wyłączenia optymalizacji. Tryb ECO umożliwia wyłączanie ogrzewania i wykorzystanie ciepła zakumulowanego w przegrodach budynku. Uwzględniane są przy tym rzeczywiste, tłumione oraz złożone wartości zewnętrznej oraz możliwa do ustawienia granica ogrzewania. Przy trybie ECO konieczny jest czujnik temperatury zewnętrznej. Jeśli to konieczne możnatentrybwyłączyć. Obydwa ograniczenia następują przez krzywą grzewczą, przywartości granicznej krzywa traktowana jest jako wartość stała. Każde aktywne ograniczenie pokazywane jest na wyświetlaczu. Obydwa ograniczenia mogą być deaktywowane. Różnica pomiędzy temperaturą powrotu po stronie pierwotnej i temperaturą powrotu po stronie wtórnej może zostać ograniczona. Funkcja możliwa do ustawienia przy wszystkich pompach i zaworach, aby uniknąć zakleszczenia. Proces następuje raz w tygodniu i trwa około 30 s. Krzywe grzewcze V s = , , , , ,5 10 7, , T AM 2381D05 s TAM TV Nachylenie Złożona temperatura zewnętrzna [ C] Temperatura zasilania [ C] Test przekaźników iczujników Aby ułatwić uruchomienie oraz wyszukiwanie błędów regulator posiada: Test przekaźników: przekaźniki mogą być pojedynczo aktywowane ręcznie. Test czujników: odpytywane mogą być wszystkie aktualne wartości czujników. Test wartości zadanych: odpytywane mogą być wszystkie aktualne wartości zadane. 8/14

9 Blokada impulsowa przy siłownikach Całkowity okres podawania impulsów zamykania przekazywanych do siłownika, ograniczony został do pięciokrotnego czasu przebiegu siłownika, celem zabezpieczenia styków przekaźnika. Podwyższenie zredukowanej wartości temperatury Ochrona przed zamarzaniem budynku Ochrona przed zamarzaniem instalacji Wejścia sygnałów Ograniczenie przepływu pełzającego Przygotowanie c.w.u. Typy instalacji Pomiar parametrów pracy Wartość zadana zredukowanej temperatury wewnętrznej może być podwyższana wraz z obniżającą się temperaturą zewnętrzną. Podwyższenie można dowolnie ustawić. Funkcję można wyłączać. Funkcja ochrony przed zamarzaniem utrzymuje w budynku najniższą, możliwą do ustawienia temperaturę wewnętrzną. Funkcji nie można wyłączyć. Funkcja ochrony przed zamarzaniem ma na celu chronić instalację c.o. poprzez włączanie pompy obiegowej. Funkcja może być zrealizowana z oraz bez czujnika temperatury zewnętrznej: Z czujnikiem temperatury zewnętrznej: Temperatura zewnętrzna 1,5 C: pompa obiegowa włączana jest na 10 minut co 6 godzin Temperatura zewnętrzna 5 C: pompa obiegowa pracuje stale Bez czujnika temperatury zewnętrznej: Temperatura zasilania 10 C: pompa obiegowa włączana jest na 10 minut co 6 godzin Temperatura zasilania 5 C: pompa obiegowa pracuje stale Jeśli to konieczne można tę funkcję deaktywować. Do dyspozycji są następujące wejścia: Wejście analogowe do wyświetlania i przekazywania sygnałów DC V Wejście binarne do impulsów lub sygnałów detektora przepływu, ciepłomierza, komunikatów o zapotrzebowaniu cieplnym lub do alarmów Ograniczenie przepływu pełzającego może funkcjonować zarówno w obiegach grzewczych jak i we wspólnym powrocie pierwotnym. Ograniczenie następuje przez styk pomocniczy na siłowniku Regulator RVD240 umożliwia przygotowanie c.w.u przez następujące typy i systemy urządzeń: Zasobnik warstwowy z pompą ładującą zasobnika Wymiennik pojemnościowy z pompą i dwoma czujnikami, z lub bez zaworu mieszającego w obiegu c.w.u. Przepływowy wymiennik cieplny Zasilanie obiegu c.w.u. może odbywać się z własnego wymiennika cieplnego lub ze wspólnego zasilania (obieg grzewczy lub c.w.u.) Parametry pracy c.w.u. rejestrowane są przez następujące typy czujników (elementy pomiarowe): Czujnik zasilania i : LG-Ni1000 lub Pt500 Czujnik zasobnika : LG Ni1000 Czujnik zasobnika lub czujnik powrotu po stronie wtórnej : LG Ni1000 Czujnik powrotu po stronie pierwotnej lub powrotu po stronie wtórnej i : LG- Ni1000 lub Pt500 Regulator automatycznie rozpoznaje typ podłączonego czujnika. 9/14

10 Ustawienia Ochrona przed zamarzaniem c.w.u. Tryb ręczny Ograniczenie Zwolnienia Priorytet Ochrona przed wychłodzeniem Ładowanie wymuszone Funkcja Legionella Ustawić można wartość zadaną, maksymalną wartość zadaną, przewyższenie wartości zadanej, histerezę c.w.u., przedłużenie czasu pracy pompy ładującej, maksymalny okres ładowania c.w.u. Wkażdym wypadku gwarantowane jest utrzymywanie minimalnej temperatury c.w.u. 5 C. Ładowanie ręczne może następować Niezależnieodprogramusterującego i warunków temperatury Podczas trybu czuwania Przygotowanie c.w.u. może być załączane ręcznie. Ochrona przed zamarzaniem realizowana jest niezależnie do sposobu przygotowania c.w.u. Temperatura powrotu po stronie pierwotnej może zostać ograniczona. Ustawiona wartość ograniczenia jest niezależna od regulacji obiegów grzewczych. Zarówno zwolnienie ładowania c.w.u. jak i pompy cyrkulacyjnej można wybrać dowolnie: zawsze (24 h/dzień) wg własnego programu sterującego c.w.u. podczas programu sterującego obiegu grzewczego (ładowanie c.w.u. z wyprzedzeniem pierwszego rzeczywistego zwolnienia) Można wybrać różne sposoby funkcjonowania obiegu grzewczego podczas ładowania c.w.u.: Bezwzględny: pompa obiegu grzewczego wyłączona lub zawór mieszający obiegu grzewczego zamknięty i pompa ładująca włączona Adaptacyjny: pompa obiegu grzewczego pozostaje włączona, tak długo jak to możliwe. Regulacja wartości zadanej c.w.u. i maksymalnej wartości zadanej Równoległy: brak priorytetu; obieg grzewczy pozostaje włączony. Regulacja wartości zadanej c.w.u i maksymalnej wartości zadanej Przyłącze miejskiej sieci cieplnej oraz strona pierwotna wymiennika cieplnego ogrzewana jest okresowo w układzie z wymiennikiem przepływowym. Codziennie przy pierwszym zwolnieniu (lub o północy przy programie 24-h) następuje ładowanie c.w.u. Ładowanie następuje również wówczas jeśli wartość rzeczywista zawarta jest w histerezie c.w.u. Okresowe ogrzewanie c.w.u. do temperatury wyższej niż zwykle zapewnia ochronę przed bakterią legionella. W niektórych typach instalacji c.w.u. nie są możliwe wszystkie wymienione funkcje. Funkcje Programy zegara sterującego W trybie automatycznym ogrzewania regulator RVD240 posiada dwa programy tygodniowe z trzema ustawianymi okresami ogrzewania. Do przygotowania c.w.u. służy program tygodniowy. Zegar roczny z automatycznym przełączaniem czasu letniego i czasu zimowego umożliwia umieszczenie danych maks. ośmiu okresów wakacyjnych. Podczas okresów wakacyjnych: regulacja obiegu c.o. jest w trybie czuwania brak c.w.u. 10/14

11 Obsługa zdalna wielofunkcyjnymi zadajnikami temperatury Wyjście PWM Komunikacja Kasowanie Wielofunkcyjny zadajnik temperatury QAW50: przełączanie trybu pracy, ustawianie wartości zadanej temperatury wewnętrznej oraz korekty temperatury wewnętrznej Wielofunkcyjny zadajnik temperatury QAW70: sterowanie wartości zadanych programów ogrzewania i programów wakacyjnych Na jeden obieg grzewczy może być użyty jeden wielofunkcyjny zadajnik temperatury. Przez wyjście PWM mogą być sterowane obroty pompy. Komunikacja z innymi urządzeniami, regulatorami itd. jest możliwa przez: magistralę LPB, np. przyporządkowanie c.w.u., odbiór sygnału zegara radiowego, przyporządkowania do zegara sterującego urządzenie wiodące/urządzenie podrzędne, odbiór sygnału temperatury zewnętrznej, magistralę M-Bus Wszystkie programy sterujące mogą zostać wykasowane i zmienione na ustawienia fabryczne. Tryb ręczny Wtrybieręcznym sterowanie ogrzewaniem może przebiegać ręcznie; przygotowanie c.w.u. jest aktywne. Przekaźniki załączane są w następujący sposób: siłownik zaworu powrotu pierwotnego: może być sterowany ręcznie z regulatora pozostałe siłowniki: zamknięte pompa obiegu grzewczego: załączona Budowa Regulator Korpus zawiera sobie wszystkie układy elektroniczne, zasilacz i przekaźnik wyjściowy na stronie frontowej zaś znajduje się wyświetlacz LCD i wszystkie elementy obsługowe. Korpus mocowany jest dwoma śrubami do podstawy. Podstawa posiada listwy podłączeniowe. Regulator RVD240 posiada 9 przekaźników. Regulator RVD240może zostać zamontowany na trzy sposoby: Montaż ścienny (na ścianie, w szafie sterującej, itd.) Montaż na szynie (przez zamocowanie na szynie nośnej) Montaż elewacyjny (w stacji, w drzwiach szafy sterującej, itd.) Wskazania i elementy obsługowe ECO RVD Przyciski wyboru trybu pracy 2 Wyświetlacz (LCD) 3 Przycisk «Prog» do wyboru linii operacyjnej 4 Przyciski do ręcznego włączania/wyłączania 5 Przyciski i + do zmieniania wartości nastaw 6 Przycisk do przełączania na sterowanie ręczne 7 Pokrętło do ustawiania nominalnej wartości zadanej w obiegu grzewczym 1 w trybie ciągłym 8 Przycisk do przełączania obiegów grzewczych 9 Pokrętło do ustawiania nominalnej wartości zadanej w obiegu grzewczym 2 w trybie ciągłym 2384Z01 11/14

12 Obsługa Analogowe elementy obsługi: 2 pokrętła do ustawiania wartości zadanej w trybie ciągłym Przycisk do wyboru obiegu grzewczego przy ustawianiu wielkości charakterystycznych dla obiegu grzewczego Przyciski do wyboru trybu pracy i do Włączania/Wyłączania przygotowania c.w.u. Przyciski do obsługi trybu ręcznego Cyfrowe elementy obsługi: Wprowadzanie lub przestawianie wszystkich pozostałych parametrów, aktywowanie funkcji oraz odczytywanie wartości rzeczywistych bądź trybów pracy odbywa się w liniach operacyjnych. Do każdego parametru, każdej wartości rzeczywistej i każdej funkcji przyporządkowana jest linia obsługowa z odpowiednim numerem. Wybór linii operacyjnej i przestawianie wskazań następuje przez parę przycisków. Przyciski znajdują się pod otwieraną osłoną regulatora. Na tylnej stronie regulatora wkładana jest instrukcja obsługi. Wskazówki do projektowania Wskazówki do montażu Przewody obwodów pomiarowych znajdują się pod niskim napięciem. Przewody siłowników i pomp pod napięciem V AC. Należy uwzględnić miejscowe przepisy dla urządzeń i instalacji elektrycznych. Niedopuszczalne jest prowadzenie przewodów czujników równolegle do przewodów sieciowych (siłowników, pomp klasa zabezpieczenia II EN 60730). Przy użyciu czujnika temperatury wewnętrznej (wbudowany w zadajnik temperatury) w pomieszczeniu referencyjnym nie można umieścić termostatycznych zaworów grzejnikowych. Zawory ręcznie należy zablokować w stanie całkowicie otwartym. Odpowiednim miejsce do montażu są kompaktowe węzły cieplne, szafy sterujące, tablice sterujące lub pomieszczenia węzłów cieplnych. Niedopuszczalne są wilgotne lub mokre pomieszczenia. Montaż może odbywać się na ścianie, na szynie montażowej lub w drzwiach szaf sterowniczych. Wszystkie podłączenia niskonapięciowe (czujników, magistrali) znajdują się w górnej listwie podłączeniowej, podłączenia napięcia sieciowego (siłowniki, pompy) w dolnej listwie podłączeniowej. Wskazówki do uruchomienia Należy ustawić typ instalacji. Całkowicie lub częściowo można zablokować ustawienia odpowiednim zaprogramowaniem. Dodatkowo można zabezpieczyć parametry energii cieplnej przez ustawienia sprzętowe. Do regulatora dołączona jest instrukcja instalowania i uruchomienia oraz instrukcja obsługi. 12/14

13 Dane techniczne Dane ogólne Napięcie pracy 230 V AC +/ 10 % Częstotliwość 50 Hz Pobór mocy maks. 8.5 VA, 6.5 W, cos ϕ >0.7 Dopuszczalna temperatura otoczenia Transport C Magazyn C Eksploatacja C Dopuszczalna wilgotność otoczenia F wg IEC 721 Podtrzymanie zasilania zegara sterującego Ciężar 12 h 0,925 kg Normy Klasa zabezpieczenia II wg EN Rodzaj zabezpieczenia IP 40D wg EN Zgodność z Wg wytycznych EMV 89/336/EWG Odporność na zakłócenia EN Emisja EN Wg wytycznych n.n. 73/23/EWG Zabezpieczenie EN Przekaźnik wyjściowy Zakres napięć AC V Dopuszczalne długości przewodów Prąd znamionowy 5 ma...2 A, cos ϕ >0.6 Maksymalny przewód do przekaźnika zaworu mieszającego Próg załączania 15 VA Do czujników Przewód Cu, 0.6mm 20m Przewód Cu, 1.0 mm 2 80 m Przewód Cu, 1.5 mm m Do wielofunkcyjnych zadajników temperatury Przewód Cu, 0.25 mm 2, 0.6mm 37m Przewód Cu, 0.5 mm 2, 0.8mm 75m maks. 10 A maks. 1 s Schematy połączeń Część niskonapięciowa D1 D2 D1 D2 B M DC V P1 H5 2384A01 MD /U1 P1 M M H5 L DB MB CM+ CM- N LPB M-BUS N1 13/14

14 Część pod napięciem sieciowym 2384A02 AC 230 V F1 Y2 F3 F4 F7 Y6 F6 Q4 Y8 K6 N1 F6 Q4 Y8 K6 N1 Q4 K6 Wielofunkcyjny zadajnik temperatury (QAW50, QAW70 czujnik pomieszczeniowy QAA10) ) Czujnik zasilania obiegu grzewczego lub wspólne zasilanie zgodnie z typem instalacji Czujnik zasilania c.w.u. zgodnie z typem instalacji Czujnik zasilania c.w.u. zgodnie z typem instalacji Czujnik zasobnika Zasobnik c.w.u. lub czujnik powrotu zgodnie z typem instalacji Czujnik powrotu pierwotnego do ograniczenia przepływu pełzającego Czujnik powrotu pierwotnego lub wtórnego zgodnie z typem instalacji Czujnik powrotu pierwotnego lub wtórnego do ograniczenia przepływu pełzającego H5 Licznik ciepła, zadajnik przepływu, zestyk alarmowy itd. K6 Pompa cyrkulacyjna zgodnie z typem instalacji N1 Regulator RVD240 P1 Pompa o zmiennej liczbie obrotów (wyjście PWM) Pompa pomocnicza obiegu grzewczego Pompa ładująca zasobnika lub obiegu grzewczego zgodnie z typem instalacji Pompa pośrednia c.w.u. Q4 Pompa pośrednia c.w.u. lub pompa ładująca zgodnie z typem instalacji Siłownik zaworu przelotowego na powrocie pierwotnym Siłownik 2 zgodnie z typem instalacji Siłownik 3 zgodnie z typem instalacji Wymiary maks , ,4 4, ,8 0 Wymiary w mm M01 14/ Siemens Building Technologies AG Możliwość zmian zastrzeżona
