1 RESUBLIMACYJNE POMPY CIEPŁA NAJBARDZIEJ NOWOCZESNE POMPY CIEPŁA w w w. r e s z e w s k i. p l Ciepła wda Ogrzewanie R29 A ++ NATURALNY, EKOLOGICZNY CZYNNIK CHŁODNICZY Dystrybucja

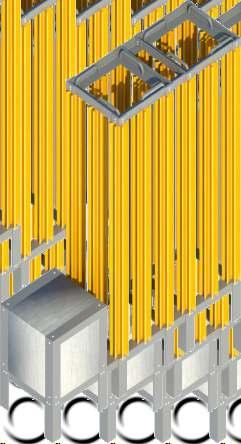

2 Resublimacyjne pmpy ciepła najbardziej nwczesne z tej klasy urządzeń grzewczych, któreg knstrukcja jest wcem plskiej myśli technicznej. Jeg unikalnść zstała ptwierdzna patentem. wyskść: 3,6 m długść: 2,45 m szerkść:,76 m waga: 45 kg wys. Resublimacyjne pmpy ciepła służą d grzewania dmów jednrdzinnych i wielrdzinnych, sklepów, warsztatów, hal sprtwych, magazynów, szkół, kściłów, stacji benzynwych raz wdy w basenach i innych biektów użytecznści publicznej lub przemysłwych wymagających bezpieczneg grzewania eklgiczneg i eknmiczneg. Urządzenia są przeznaczne d współpracy z nisktemperaturwymi instalacjami grzewczymi temperaturze zasilania d 45 C jak jedyne źródł ciepła. Mżliwe jest łączenie kilku jednstek pracujących jak zespół jak również współpraca praktycznie z każdym istniejącym źródłem ciepła. Dzięki temu mżliwa jest realizacja instalacji grzewczych średnitemperaturwych, w których temperatura zasilania przekracza 45 C. Teg typu rzwiązania wymagają knsultacji z działem technicznym w celu prawidłwej knfiguracji instalacji. Dbór właściweg rzwiązania wymaga indywidualneg pdejścia d każdeg biektu i wyknania bilansu zaptrzebwania na mc grzewczą zależną d strefy klimatycznej, w której znajduje się biekt raz na cele zapatrzenia w ciepł instalacji ciepłej wdy użytkwej (CWU). Cechą charakterystyczną jest wyjątkw niski kszt eksplatacji w stsunku d knwencjnalnych urządzeń grzewczych wykrzystujących d generwania ciepła gaz LPG, lej pałwy, węgiel, kks, lub drewn jak również jest najbardziej krzystną alternatywą w stsunku d sieci ciepłwniczych lub ktłów elektrycznych. W płączeniu z gniwami ftwltaicznymi daje grmne krzyści nie tylk Inwestrwi ale również śrdwisku naturalnemu. szer. Resublimacyjne pmpy ciepła nie wymagają realizacji ksztwnych gruntwych wymienników ciepła i nie zanieczyszczają śrdwiska hałasem pchdzącym d wentylatrów pnieważ eksplatują parę wdną znajdującą się w pwietrzu jak dlne źródł ciepła na drdze jej skraplania lub resublimacji. Pwierzchnia wymiany ciepła parwnika Resublimacyjnej pmpy ciepła stanwi ekwiwalent kł 1mb rur wymienników gruntwych pzimych i kł 6mb rur wymienników gruntwych pinwych. Ddatkwą niebagatelną przewagą jest dł. wykrzystanie gazu naturalneg R29 jak czynnika chłdniczeg realizująceg bieg pmpy ciepła dzięki czemu Użytkwnik nigdy nie będzie pdlegał restrykcjm związanym z wykrzystaniem czynników chłdniczych pwiększających efekt cieplarniany. Resublimacyjne pmpy ciepła 16/81 standardwych wymiarach. I 2

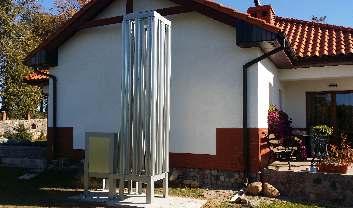

3 Instalacja z wykrzystaniem Resublimacyjnej Pmpy Ciepła składa się z dwóch zasadniczych części: ź na zewnątrz biektu znajduje się Resublimacyjna pmpa ciepła zawierająca wszystkie części, w których mże znajdwać się czynnik chłdniczy R29. ź wewnątrz biektu znajduje się część hydrauliczna instalacji, która jest indywidualnie prjektwana dla każdeg biektu i zazwyczaj zawiera dpwiedniej wielkści zasbnik CWU, bufr instalacji CO, dpwiednie zabezpieczenia hydrauliczne raz armaturę. Przykład instalacji z Resublimacyjną Pmpą Ciepła. Obiema częściami instalacji źródła ciepła zarządza sterwnik umieszczany zazwyczaj w pmieszczeniu przeznacznym na część hydrauliczną instalacji. Obie części instalacji płączne są przewdami wdnymi którymi ciepł jest dstarczane d biektu jak również elektrycznymi stanwiącymi zasilanie elektryczne i kmunikację Resublimacyjnej pmpy ciepła z instalacją grzewczą. Najważniejsza zaleta niegraniczne, niereglamentwane i w pełni dnawialne źródł ciepła. Źródłem ciepła dla Resublimacyjnych pmp ciepła jest para wdna występująca w pwietrzu. Jej energia występuje w pstaci rzprsznej bez mżliwści wykrzystania bezpśredni. Dzięki unikalnej knstrukcji parwnika Resublimacyjnej pmpy ciepła mżliwe jest skncentrwania ciepła pary wdnej i przeniesienia g na pzim temperatur użytecznych za pmcą znaneg z techniki chłdniczej biegu termdynamiczneg. Za transfer ciepła d temperatur użytecznych dpwiada naturalny czynnik chłdniczy R29. Jeg zadaniem jest przekazanie ciepła wyskiej temperaturze d wdy realizującej efekt grzewczy na cele CO lub CWU. Para wdna występuje w pwietrzu każdej prze rku bez względu również na t czy t dzień czy nc. Jej energia jest zgrmadzna w stanie skupienia i unikalnść pmysłu chrnineg patentem plega na zmianie jest stanu skupienia za pmcą biegu pmpy ciepła i przekazaniem tej energii d instalacji grzewczej. Sczewka skupia świtał rzprszne i kncentruje ciepł. Resublimacyjna pmpa ciepła rbi t zarówn w dzień jak i w ncy. 3 I

4 Na czym plega resublimacja Ptencjał energetyczny przemian stanu skupienia Resublimacji i Skraplania w prównaniu d realizwanych w innych pmpach ciepła. P r z e m i a n y s t a n u s k u p i e n i a Ciśnienie P r z e m i a n y r e a l i z w a n e w realizwane w Resublimacyjnej klasycznych pmpach ciepła: pmpie ciepła: Ciepł utajne przemiany fazwej Ciał stałe Ciecz Ciepł bniżania temperatury 1 C wdy wynsi kł 4,19 kj/kg resublimacji (zamiany pary wdnej w śnieg), raz sublimacji (przemiany dwrtnej) dla wdy wynsi 2833 kj/kg. Ciepł przemiany skraplania (zamiany pary wdnej w wdę) i parwania wynsi 25 kj/kg. S T R Punkt ptrójny K Gaz Sk Punkt krytyczny Ciepł bniżania temperatury 1 C pwietrza 1,5 kj/kg Ciepł zamarzania wdy 333 kj/kg Temperatura Ciepł przemian stanu skupienia jest znacznie większe stąd pmysł na jeg wykrzystanie. Resublimacyjna pmpa ciepła R1 pbiera ciepł z tczenia kncentruje je i przesyła pd pstacią grącej wdy d zbirnika wewnątrz dmu. Ciepł skraplającej się pary wdnej lub zamieniającej się w śnieg resublimacyjna pmpa ciepła przesyła pd pstacią grącej wdy d instalacji grzewczej w dmu. I 4

5 Efektywnść Resublimacyjnej pmpy ciepła Resublimacyjnej pmpy ciepła jak zdecydwana większść na rynku jest urządzeniem napędzie elektrycznym. Uzyskanie efektu grzewczeg CO lub CWU wymaga więc zużycia dpwiedniej ilści energii elektrycznej. Stsunek energii cieplnej uzyskanej na cele użyteczne d energii zużytej nazywa się współczynnikiem efektywnści pmpy ciepła COP. Dzięki wyjątkwej knstrukcji i jakści zastswanych pdzespłów Resublimacyjna pmpa ciepła typszeregu R1 są w stanie uzyskać COP = 2 przy temperaturach pwietrza atmsferyczneg - 2 C, a w kresie letnim wisennym i jesiennym mże dchdzić i nawet d COP = 5. Im wyższy współczynnik efektywnści tym niższy kszt eksplatacji. Średnirczny współczynnik efektywnści równy 4 ptwierdził się już wielkrtnie wśród Użytkwników eksplatujących takie urządzenia. Sprawnść układu nie maleje z biegiem lat c ptwierdzają nasi Klienci. Prównanie ksztu eksplatacji resublimacyjnej pmpy ciepła z tradycyjnymi źródłami ciepła Pniżej zamieszczn prównanie uzyskania 1 kw ciepła przy użyciu następujących źródeł ciepła: 1. Resublimacyjna pmpa ciepła z typszeregu R1, 2. Kcił kndensacyjny palany lejem pałwym sprawnści 94%, 3. Kcił gazwy kndensacyjny sprawnści 96% palany gazem LPG ze zbirnika wlnstjąceg, 4. Kcił gazwy kndensacyjny sprawnści 96% na gaz Gz5, 5. Kcił węglwy sprawnści 8%, 6. Kcił elektryczny sprawnści 1%. D bliczeń przyjęt ceny rynkwe paliw raz taryfy występujące w styczniu 212 PLN,54,52,5,48,46,44,42,4,32,36,34,32,3,28,26,24,22,2,18,16,16,12,1,8,6,4,2 Ogrzanie 1 litrów wdy wdciągwej d t e m p e r a t u r y C w s e z n i e wisenn-letni-jesiennym = 15 kwh!!!! R29 kcił elektryczny kcił gazwy LPG kcił na lej pałwy kcił na gaz ziemny GZ 5 kcił na węgiel kamienny resublimacyjna pmpa ciepła W chwili becnej kszt grzewania za pmcą resublimacyjnej pmpy ciepła birąc pd uwagę średnią temperaturę dla kresu zimweg w strefie klimatycznej miasta Wrcławia raz ceny paliw w rku 212 jest pnad: 8,5 razy niższy niż grzewania lejem pałwym, 7 razy niższy niż grzewanie gazem LPG, 4 razy niższy niż grzewanie ktłem elektrycznym zasilanym energią wg taryfy pzaszczytwej, 3,5 razy niższy niż gazem GZ 5, 2,5 razy niższy niż grzewanie ktłem na węgiel kamienny. 5 I

6 Główne zalety Plski Patent Resublimacyjne pmpy ciepła najbardziej nwczesne z tej klasy urządzeń grzewczych, któreg knstrukcja jest wcem plskiej myśli technicznej. Jeg unikalnść zstała ptwierdzna patentem. Eknmia Kszty grzewania budynków i uzyskania ciepłej wdy użytkwej za pmcą Resublimacyjnych pmp ciepła są niższe niż z jakichklwiek innych źródeł dnawialnych. Inwestycja w tę knstrukcję jest inwestycją równie trwałą jak budynek który będzie przez nią grzewany i zapatrywany w ciepłą wdę. W płączeniu z gniwami ftwltaicznymi mżna uzyskać efekt grzewania CO i CWU za darm. Eklgia Resublimacyjna pmpa ciepła nie emituje spalin! Nie degraduje gruntu! Jest cicha! Przetwarza ciepł zmian stanu skupienia pary wdnej z pwietrza przez 24 gdziny na dbę, przez 365 dni w rku. W płączeniu z gniwami ftwltaicznymi dzięki wyjątkw wyskiemu współczynnikwi COP przyczynia się d redukcji CO2. Funkcje Resublimacyjna pmpa ciepła spełnia funkcje klektrów słnecznych raz wszystkich innych generatrów ciepła. Prsta instalacja Resublimacyjna pmpa ciepła nie wymaga wyknywania wykpów ani dwiertów w ziemi w celu realizacji gruntwych wymienników ciepła. Spsób pdłączenia jej d instalacji grzewczej budynku wymaga uzgdnienia z Prjektantem Instalacji Sanitarnych. Gwarancja bez limitów Mżemy udzielić wielletniej gwarancji na nasze urządzenia, dchdzącej nawet d 15 lat. Mbilnść W przypadku przeprwadzki psiadacz Resublimacyjnej pmpy ciepła mże ją bez przeszkód bezprblemw zastswać d inneg budynku lub instalacji. Mbilnść Resublimacyjnych pmp ciepła znacza również ich uniwersalnść różne instalacje mżna zasilać tym samym urządzeniem, a Przedsiębircy mają mżliwść leasingu takich urządzeń. Bezbsługwść Resublimacyjna pmpa ciepła jest urządzeniem bezbsługwym. W przeciwieństwie d tradycyjnych systemów grzewczych zasilanych paliwami stałymi, lejem pałwym lub gazem LPG nie wymaga żadneg zaangażwania ze strny użytkwnika. Czas zwrtu inwestycji wynsi już d 3 lat! P tym czasie czysty zysk I 6

7 Efektywnść Resublimacyjnej pmpy ciepła Dane techniczne W chwili becnej typszereg Resublimacyjnych pmp ciepła R1 zawiera 3 pdstawwe mdele R1 - RES 8/48 R1 - RES 12/61 R1 - RES 16/81 Resublimacyjne pmpy ciepła R1 mgą być wykrzystywanej jak urządzenia: 1. jednfunkcyjne: d współpracy z nisktemperaturwą instalacją centralneg grzewania parametrach np. Tz/Tp =+45 C/+35 C (Tz - temperatura wdy grzewczej na zasilaniu instalacji); Tp temperatura wdy na pwrcie z instalacji CO) d prdukcji ciepłej wdy użytkwej temperaturze zasilania 55 C, d prdukcji wdy grzewczej d prcesów technlgicznych Tt<=55 C. 2. dwufunkcyjne: D realizacji ptrzeb CO raz prdukcji CWU z uwzględnieniem prirytetu CWU Przedstawine rzwiązania są dedykwane dla: dmów jednrdzinnych, dmów wielrdzinnych, biektów przemysłwych, biektów użytecznści publicznej raz biektów sakralnych. W trybie pracy prdukcja CWU temperatura wdy na wylcie z zasbnika wynsi +55 C. Resublimacyjne pmpy ciepła typszeregu R1 stanwią źródł ciepła dla systemu grzewczeg, d któreg należy zaliczyć węzeł grzewczy raz dbirniki ciepła. Pmpa ciepła mntwana jest na zewnątrz budynku (np. na terenie działki lub na dachu) natmiast węzeł grzewczy znajduje się wewnątrz budynku wraz z armaturą kntrln- pmiarw i regulacyjną raz autmatyką. Realizacja inwestycji wymagających średniej i dużej mcy uwzględniające kaskadwą współpracę resublimacyjnych pmp ciepła, a ilść zastswanych jednstek jest niegraniczna. Unikalny system sterwnia daje mżliwść zdalneg nadzru kntrli i zarządzania zespłem Resublimacyjnych pmp ciepła. Typ resublimacyjnej pmpy ciepła 8/48 12/61 16/81 Mc grzewcza nminalna w warunkach zgdnych z EN [kw] Temperatura tczenia parwnika = +2 C Temperatura medium grzewczeg kierwaneg na instalację grzewczą +35 C 8,6 1,7 16,7 Pbór mcy elektrycznej w warunkach zgdnych z EN [kw] 2,1 2,6 4,3 Współczynnik efektywnści COP resublimacyjnej ppy ciepła w warunkach zgdnych z EN ,1 4,1 4,1 Napięcie zasilania [V] 38-4V/3+N/5Hz 38-4V/3+N/5Hz 38-4V/3+N/5Hz 3 Wymagany przepływ minimalny medium grzewczeg przez skraplacz [dm /h] Minimalna standardwa bjętść sprzęgła hydrauliczneg stanwiąceg zład medium grzewczeg 3 instalacji CO [dm ] Wymagane miejsce d psadwienia resublimacyjnej pmpy ciepła [m] 1 m x 1,8m 1 m x 2,6m 1m x 2,6 mm Wymiary Resublimacyjnej pmpy ciepła (dł./szer./wys.) i ciężar 16 mm/76 mm /36 mm Ciężar: k 29 kg 245 mm/76 mm /36 mm Ciężar: k 39 kg 245 mm/76 mm /36 mm Ciężar: 45 kg Dane techniczne resublimacyjnych pmp ciepła, dtyczące wydajnści grzewczej raz nakładu energii na napęd urządzenia 7 I

8 PRODUCENT Zeskanuj kd i pznaj nas lepiej dr Reszewski Sp. K. ul. Międzyleska 4 Wrcław tel fax inf@reszewski.pl DYSTRYBUCJA Zeskanuj kd i pznaj nas lepiej ELBOST Sp. z Wrcław, ul. Kamieńskieg 57/1A tel.: tel. km.: realizacja@elbst.pl Resublimacyjne Pmpy Ciepła Nasz Partner Handlwy, pmże Państwu w dbrze urządzeń dr Reszewskieg.
