Projekt budowlany. Branża energetyczna. Radosław Kaczmarek. Jarosław Kur. Czerwiec 2017 r.

Transkrypt

1 Projekt budowlany Branża energetyczna Nazwa obiektu budowlanego: Adres obiektu budowlanego: Inwestor: Budowa sieci energetycznej - kablowej i słupów oświetleniowych na ul. Forsycji w miejscowości Warszawa - Wesoła Dzielnica Wesoła, Warszawa Dz. ew.: 394, 404, 424, 441 Obręb: Jednostka ewidencyjna: _8 Prezydent Miasta Stołecznego Warszawy reprezentowany przez Burmistrza Dzielnicy Wesoła, ul. 1 Praskiego Pułku 33, Warszawa Jednostka projektująca: Kategoria obiektu: ELPROJECT POLSKA Sp. z o.o. Ul. Górna Droga 5/ Warszawa XXVI sieć elektroenergetyczna Spis zawartości projektu: strona tytułowa nr 2 Zakres: Imię i nazwisko: Podpis Projektował: Radosław Kaczmarek Uprawnienia budowlane do projektowania bez ograniczeń w spec. instalacyjnej w zakresie sieci, instalacji i urządzeń el. nr ewid: POM/0217/POOE/09 Sprawdził: Jarosław Kur Czerwiec 2017 r. Uprawnienia budowlane do projektowania bez ograniczeń w spec. instalacyjnej w zakresie sieci, instalacji i urządzeń el. nr ewid: 78/Gd/02 Egz.. ELPROJECT Polska Sp. z o.o. Sąd Rejonowy dla m.st. Warszawy Zarząd: ul. Górna Droga 5 lok.8 XII Wydział Gospodarczy KRS Radosław Kaczmarek Prezes Zarządu Warszawa KRS Tel NIP: CityBank: rach: office@elproject.com.pl REGON: Kapitał zakładowy: 50000, 00 zł.

2 Spis treści 1 Projekt zagospodarowania terenu Przedmiot i zakres inwestycji Istniejący stan zagospodarowania terenu Projektowane zagospodarowanie terenu Zestawienie powierzchni zagospodarowania terenu Dane informacyjne o terenie Dane określające wpływ eksploatacji górniczej Informacje o zagrożeniu dla środowiska oraz higieny i zdrowia użytkowników Opinia geotechniczna Inne dane Obszar oddziaływania inwestycji Opis techniczny Podstawa opracowania Zasilanie, pomiar energii Sterowanie oświetleniem Kablowa sieć oświetleniowa Słupy oświetleniowe Oprawy oświetleniowe Zasilanie i zabezpieczenie opraw Ochrona przeciwporażeniowa Zestawienie montażowe Obliczenia techniczne Bilans mocy Dobór zabezpieczeń Dobór kabli Sprawdzenie skuteczności ochrony przeciwporażeniowej Obliczenie spadków napięcia Obliczenia fotometryczne Informacje do Planu Bezpieczeństwa i Ochrony Zdrowia Oświadczenie projektanta i sprawdzającego Spis rysunków Spis załączników str. 2

3 1 Projekt zagospodarowania terenu 1.1 Przedmiot i zakres inwestycji W zakresie opracowania jest projekt budowy sieci kablowej oświetlenia w miejscowości Warszawa w dzielnicy Wesoła, działki numer: 394, 404, 424, 441 obręb: , jednostka ewidencyjna: _ Istniejący stan zagospodarowania terenu W chwili obecnej obszar nie jest oświetlony. Na terenie znajduje się: sieć teletechniczna, sieć wodociągowa, sieć kanalizacyjna, linii kablowa nn, sieć gazowa oraz roślinność drzewiasta. 1.3 Projektowane zagospodarowanie terenu Projektowane zagospodarowanie terenu będzie stanowiło budowę sieci kablowej oświetlenia wraz ze słupami stalowymi ocynkowanymi oraz oprawami LED o mocy 40 W. Realizacja planowanej sieci ze słupami nie spowoduje zmian w ukształtowaniu terenu i przemieszczania gruntu, nie spowoduje zanieczyszczenia wód, gleby oraz pogorszenia warunków krajobrazowych środowiska naturalnego i warunków klimatycznych. 1.4 Zestawienie powierzchni zagospodarowania terenu Powierzchnia terenu objęta planowaną rozbudową sieci wyniesie przy założeniu zajęcia pasa terenu szerokości 1 m ok. 300 m Dane informacyjne o terenie Teren objęty opracowaniem nie jest wpisany do rejestru zabytków 1.6 Dane określające wpływ eksploatacji górniczej Teren objęty opracowaniem nie znajduje się w granicach terenu górniczego 1.7 Informacje o zagrożeniu dla środowiska oraz higieny i zdrowia użytkowników Realizacja planowanej budowy sieci kablowej oświetlenia oraz słupów nie spowoduje zmian w ukształtowaniu terenu i przemieszczania gruntu, nie spowoduje zanieczyszczenia wód, gleby oraz pogorszenia warunków krajobrazowych środowiska naturalnego i warunków klimatycznych oraz nie będzie mieć negatywnego wpływu na środowisko. Teren opracowania jest nieruchomością, która nie wchodzi w skład ustanowionych terenów parków narodowych, krajobrazowych, rezerwatów lub innych form ochrony środowiska. 1.8 Opinia geotechniczna Zgodnie z wymogami Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. Poz. 463 w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych projektanci zaliczają projektowane urządzenia elektroenergetyczne do pierwszej kategorii geotechnicznej. Wykop pod kabel i pod fundamenty nie przekraczają 1,2m. Na terenie str. 3

4 objętym przedmiotową inwestycja występują proste warunki gruntowe jednorodne genetycznie i litologicznie, zalegających poziomo, nieobejmujących mineralnych gruntów słabonośnych, gruntów organicznych i nasypów niekontrolowanych. Rozwiązania katalogowe posadowienia słupów, przyjęte dla gruntu klasy średniej zapewniają stabilność posadowienia słupów dla odpowiedniej strefy wiatrowej. W związku z tym nie zachodzi konieczność wykonywania opracowania ustalającego geotechnicznych warunków posadowienia obiektów dla przedmiotowej inwestycji. Wszystkie prace fundamentowe muszą być prowadzone zgodnie z normą PN-B-06050:1999 Geotechnika Roboty zmienne wymagania ogólne. Technologię oraz przebieg prac należy dopasować do montowanego fundamentu oraz warunków gruntowych. 1.9 Inne dane Nie dotyczy. str. 4

5 1.10 Obszar oddziaływania inwestycji Przedmiotowa inwestycja przewiduje budowę sieci oświetlenia drogowego w dzielnicy Wesoła w miejscowości Warszawa na terenie działek nr ew. 394, 404, 424, 441 obręb: , jednostka ewidencyjna: _8. Zgodnie z art. 3 pkt 20 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (t.j. Dz.U. z 2013 r poz. 1409) na podstawie: N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Aktualizacja 2014; Ustawy z dnia 21 marca 1985 r o drogach publicznych (j.t. Dz. U. z 2015r. z 460 z późn. Zm.), określa się obszar oddziaływania inwestycji: 394 Miasto Stołeczne Warszawa, Pl. Bankowy 3/5, Warszawa Miasto Stołeczne Warszawa, Pl. Bankowy 3/5, Warszawa Miasto Stołeczne Warszawa, Pl. Bankowy 3/5, Warszawa 441 Miasto Stołeczne Warszawa, Pl. Bankowy 3/5, Warszawa Zakres: Imię i nazwisko: Podpis Projektował: Radosław Kaczmarek Uprawnienia budowlane do projektowania bez ograniczeń w spec. instalacyjnej w zakresie sieci, instalacji i urządzeń el. nr ewid: POM/0217/POOE/09 Sprawdził: Jarosław Kur Uprawnienia budowlane do projektowania bez ograniczeń w spec. instalacyjnej w zakresie sieci, instalacji i urządzeń el. nr ewid: 78/Gd/02 str. 5

6 2 Opis techniczny 2.1 Podstawa opracowania Podstawą opracowania są: wytyczne Inwestora, projekt jest zgodny z decyzją lokalizacji celu publicznego nr 18/2017 wydaną przez Zarząd Dzielnicy Wesoła Miasta Stołecznego Warszawy, warunki techniczne nr ZDM-TSO-O PSZ wydane przez Zarząd Dróg Miejskich zgodność dokumentacji z warunkami technicznymi wykonania i odbioru robót budowlanomontażowych tom V Instalacje elektryczne, normą SEP N SEP E- 004:2004, PN-EN Zasilanie, pomiar energii Projektowaną sieć oświetleniową należy zasilić z istniejącego słupa nr w ul. Cyklamenowej, zgodnie z załączonymi rysunkami. Układ sieci TN-C. 2.3 Sterowanie oświetleniem Sterowanie projektowanej linii oświetleniowej będzie odbywało się bez zmian. str. 6

7 2.4 Kablowa sieć oświetleniowa Projektuje się kablową linię oświetlenia typu YKY 5x25mm 2 układaną na całej długości w rurze osłonowej karbowanej HDPE fi 110 mm, np. DVK 110. Wskazane w projekcie słupy uziemić. Wartość uziomu uziemienia roboczego mniejsza niż 10Ω. Uziemienia robocze należy podłączyć do zacisku PEN na tabliczce bezpiecznikowej. Ochronę przeciwporażeniową ( Zerowanie ) wykonać przewodem LgY16mm2 ; 450/750V w kolorze żółtozielonym. Na przewodzie neutralnym zostawić zapas kabla. Na kablach odchodzących z danego słupa należy zastosować oznaczniki kier. nr słupa. We Wszelkie połączenia gwintowe na tabliczce bezpiecznikowej oraz we wnęce słupa powinny zostać zabezpieczone przed korozją wazelina techniczną. Projektowane kable układać linią falistą w rowie kablowym na głębokości 0,7m na 10 cm podsypce z piasku i zasypać 10 cm warstwą piasku oraz 15 cm warstwą ziemi rodzimej. Następnie ułożyć folię o trwałym kolorze niebieskim i resztę zasypać pozostałą z wykopu ziemią. W miejscach przejścia kabla przez drogi, pod wjazdami, a także na skrzyżowaniach z instalacjami podziemnymi oraz na odcinku zaznaczonym na planie zagospodarowania terenu kabel układać w przepustach kablowych gładkościennych HDPE fi 110(np. SRS fi 110), wejście i wyjście z przepustu piankować). Na etapie wykonawstwa, przy zbliżeniach z istniejącą infrastrukturą prace należy wykonywać ręcznie z zachowaniem szczególnej ostrożności. Numeracja słupów została przyjęta tylko na potrzeby niniejszego projektu. Przed zasypaniem kabli wykonać dokumentację powykonawczą z podaniem domiarów do stałych punktów w terenie, dokonać odbioru etapowego układania sieci kablowej przy udziale przedstawicieli UM, oraz dokonać inwentaryzacji geodezyjnej przez uprawnionego geodetę i pomiarów oporności izolacji kabli. W przypadku napotkania podczas prac wykonawczych na istniejące instalacje podziemne należy ściśle trzymać się uzgodnień branżowych. Całość robót oraz etapowe odbiory kabli wykonać pod nadzorem Inwestora lub osoby przez niego wyznaczonej oraz zgodnie z niniejszym projektem oraz z obowiązującymi przepisami i normami. Po zakończeniu prac teren przywrócić do stanu pierwotnego. Napotkane, podczas wykonywania robót, urządzenia podziemne traktować jako czynne i zachować szczególną ostrożność przy zbliżeniach i skrzyżowaniach. Należy zachować min. 0,5m odstępu od istniejących sieci poziemnych. W miejscach skrzyżowań zastosować rury ochronne. Na etapie wykonawstwa w miejscach kolizji z istniejącymi gestorami zachować szczególną ostrożność - prace ziemne wykonywać ręcznie i STOSOWAĆ SIĘ ZGODNIE Z UZGODNIENIEM GESTORA. Ewentualne zmiany zaistniałe w trakcie realizacji projektu str. 7

8 należy uzgodnić z inwestorem. Po zakończeniu robót do odbioru przygotować dokumentację powykonawczą i niezbędne protokoły pomiarów. 2.5 Słupy oświetleniowe Oświetlenie drogi należy zrealizować za pomocą opraw oświetleniowych zainstalowanych na słupach stalowych, ocynkowanych, spawanych bezszwowo, okrągłych o grubości ścianki min. 4mm z blachy gat. S 275 o wysokości 5m bez wysięgnika. Zbieżność słupa 17mm/m, średnica górna 60 mm, dolna 145 mm. U dołu słup wyposażony w płytę podstawy umożliwiającą montaż na fundamencie F-100/43. Wnęka słupowa zabezpieczona zamkiem z maskownicą ze stali nierdzewnej. Wygląd słupa zbliżony do przedstawionego w karcie katalogowej. Wskazane w projekcie słupy stalowe powinny być posadowione na fundamencie prefabrykowanym typu F-100/43. Fundamenty należy zabezpieczyć masą bitumiczną. Słupy posadowić drzwiczkami w kierunku przeciwnym do kierunku ruchu pojazdów. Usytuowanie słupów i odległości pokazano na planie sytuacyjnym oraz schemacie jednokreskowym. Konstrukcja słupa została dobrana do II strefy wiatrowej. Obciążenie wiatrem liczone wg PN-77B Wszystkie słupy oświetleniowe muszą być znakowane znakiem CE na zgodność z PN-EN 40:5 potwierdzone certyfikatem WE. Słupy należy cynkować zgodnie z normą PN-EN ISO Dopuszcza się zmianę zaproponowanych materiałów, ale nowe materiały oraz konstrukcje muszą spełniać przytoczone w projekcie normy, nie być gorsze jakościowo od przytoczonych i uzyskać akceptację projektanta i inwestora. str. 8

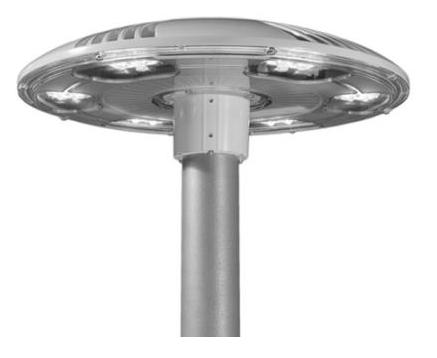

9 2.6 Oprawy oświetleniowe Wariant I: Parametry techniczne oprawy drogowej o mocy 40 W: Materiał korpusu Odlew aluminium Materiał klosza zewnętrznego Poliwęglan, płaski Stopień odporności klosza na uderzenia mechaniczne IK08 Szczelność komory optycznej IP66 Szczelność komory elektrycznej IP66 Montaż na słupie o średnicy Ø60mm lub Ø 76mm Znamionowe napięcie pracy 230V/50Hz Moc maksymalna uwzględniające wszystkie straty 45W Ochrona przed przepięciami 4kV (opcjonalnie 10kV) Minimalny strumień świetlny źródeł 4900lm Układ zasilający umożliwiający sterowanie sygnałem 1-10V lub DALI Zakres temperatury barwowej źródeł światła 2900K K Utrzymanie strumienia świetlnego w czasie: 90% po h dla układu sterującego do 500mA, 80% po h dla układu sterującego powyżej 700mA (zgodnie z IES LM-80 - TM- 21) Klasa ochronności elektrycznej: I lub II zgodnie z projektem elektrycznym Oprawa posiada deklarację zgodności WE i certyfikat akredytowanego ośrodka badawczego potwierdzający deklarowane zgodności, np. ENEC Wartości wskaźnika udziału światła wysyłanego ku górze (ULOR) zgodne z Rozporządzeniem WE nr 245/2009 Dane fotometryczne oprawy zamieszczone w programie komputerowym pozwalającym wykonać obliczenia parametrów oświetleniowych W przypadku zastosowania rozwiązań zamiennych należy dostarczyć źródłowe pliki obliczeniowe Wygląd, styl i wielkość oprawy podobny do rysunków zamieszczonych poniżej. str. 9

10 Sprawność układu optycznego nie mniejsza niż podana poniżej. Różnica danych fotometrycznych proponowanej oprawy równoważnej nie powinna być większa niż± 5% w stosunku do podanych: Wariant II: Parametry techniczne oprawy drogowej o mocy 49 W: obudowa oprawy wykonana jako ciśnieniowy odlew aluminiowy, malowany proszkowo na żądany kolor RAL, stopień ochrony przed wnikaniem pyłu i wody dla opraw nie mniejszym niż IP 66, klosz oprawy wykonany z poliwęglanu, udaroodporność na poziomie min.ik10, oprawy muszą posiadać optyki o charakterystyce drogowej oraz symetrycznej zapewniającej spełnienie wymagań PN13201 dla sytuacji drogowych zawartych w projekcie, uchwyty mocujące powinny umożliwiać montaż na słupie/wysięgniku o średnicy oprawy wyposażone w przewód i złączkę zasilającą lub przewód wprowadzany bezpośrednio do złącza we wnęce słupowej (montaż oprawy bez konieczności rozszczelniania oprawy). elementy mocujące oprawę na słupie, wysięgniku (śruby, podkładki) powinny być wykonane ze stali nierdzewnej o odpowiedniej twardości, gwarantującej stabilny montaż oprawa powinna być wyposażona w panel LED wyposażony w diody emitujący światło o barwie 4000K z powtarzalnością temperatury barwowej kolejnych opraw ±100K oraz wskaźniku oddawania barw Ra min. 80 oprawa powinna być wyposażona w panel LED o trwałości co najmniej h pracy do LM80F10 ( strumień świetlny nie mniejszy niż 80% strumienia nominalnego, dla min. 90% opraw ) panel LED musi być wyposażony w kostkę przyłączeniową, która w razie awarii powinna umożliwiać jego szybką wymianę str. 10

11 oprawa musi być wyposażona w grupę soczewek kształtujących rozsył światła w którym każda dioda na panelu LED powinna posiadać indywidualny element optyczny o takiej samej charakterystyce, w celu wyeliminowania możliwości zmiany rozsyłu światła w przypadku przepalenia się którejkolwiek z diod; w takiej sytuacji zmianie może ulec jedynie strumień świetlny emitowany przez oprawę a nie jej rozsył światła (zachowanie równomierności oświetlenia na całej powierzchni oświetlanej) oprawa wyposażona w zasilacz programowany wyposażony w interfejs DALI umożliwiający płynną regulację natężenia oświetlenia w zakresie 0-100%. oprawa powinna posiadać zasilacz umożliwiający ściemnianie za pomocą napięcia zasilania zasilacz musi być wyposażony w czujnik termiczny zabezpieczający przed przegrzaniem zabezpieczenie przeciwprzepięciowe min. 4kV Oprawy muszą posiadać certyfikat CE i ENEC Ze względów wizualnych wygląd oprawy zbliżony do pokazanego na rysunku. Wymiary oprawy nie mogą się różnić o więcej niż +/- 5% od podanych poniżej: UWAGA! Moc proponowanych opraw zamiennych nie może przekroczyć mocy opraw wskazanych w projekcie, a wyliczone parametry oświetlenia nie mogą być gorsze niż przedstawione w projekcie 2.7 Zasilanie i zabezpieczenie opraw Zasilanie opraw wykonać przewodem YDY 3x2,5 mm 2 ; 450/750V. Oprawy zabezpieczyć wkładkami szybkimi DO1-4A. 2.8 Ochrona przeciwporażeniowa Zgodnie z warunkami technicznymi zasilania jako dodatkowy system ochrony od porażeń elektrycznych należy zastosować ZGODNY Z UKŁADEM SIECI TN-C-S (zerowanie). Skuteczność ochrony projektowanej linii kablowej sprawdzono w obliczeniach. Warunki skuteczności ochrony są spełnione. Po wykonaniu uziomów dokonać pomiaru uziemienia. str. 11

12 2.9 Zestawienie montażowe Szczegółowy zakres nowo dobudowywanych urządzeń wykazano w przedmiarze robót. Elementy podstawowe Inwestor: Kabel YKY 5x m Przewód YDY 3 x 2,5-50 m Oprawa LED o mocy 40 W wariant I - 10 szt. Oprawa LED o mocy 49 W wariant II - 10 szt. Słup oświetleniowy stalowy h=5m - 10 szt. Tabliczka bezpiecznikowa - 10 szt. Rury osłonowe HDPE karbowane fi 110 mm m Rury osłonowe HDPE gładkościenne fi 110 mm - 56 m Uziemienie prętowe - 3 kpl str. 12

13 3 Obliczenia techniczne 3.1 Bilans mocy Oświetlenie istniejące Oświetlenie projektowane Razem Moc [W] 700 Obwód 1 Obwód Dobór zabezpieczeń Wielkość zabezpieczeń sprawdzono na podstawie zależności: = cos 1 Obwód P[W] oświetlenie istniejące 700 oświetlenie projektowane 539 k cosφ U I B I n - - V A A 1,6 0, ,73 10 Jak zabezpieczenie obwodów projektuje się wkładki bezpiecznikowe DOgG 10 A. 3.3 Dobór kabli Kable zostały dobrane na podstawie zależności: 1,45 Obwód - oświetlenie istniejące oświetlenie projektowane I B A I n A k2 -, A Iż A Przekrój kabla mm 2 Warunek 6, , YKY 5x25 Spełniony Projektuje się linię kablową YKY 5x25mm Sprawdzenie skuteczności ochrony przeciwporażeniowej = 1,25 " " =#$% & +2 % ( )* +$+ & +2 + ( )* str. 13

14 Wartości rezystancji i reaktancji: Transformator kva Rezystancja R T Ω Transformator 250 kva 0,0092 0,03 Przekrój kabla Rezystancja R L mm 2 Ω/m YKY 5x25 0,727 0,08 Reaktancja X T Ω Reaktancja X L Ω/m 1 Obwód Przekrój kabla Długość [km] oświetlenie istniejące 0,265 YKY 5 x 25 oświetlenie projektowane 0,35 Z k1 [Ω] U f [V] I k1 [A] I a [A] Warunek 0, ,6 48 Spełniony 3.5 Obliczenie spadków napięcia Z uwagi na fakt, iż s<70mm 2 obliczeń dokonano za pomocą wzoru uproszczonego. Dla obwodu jednofazowego: oświetlenie projektowane % = ) 200 / 0 % <4% Obwód Długość P - m W oświetlenie istniejące Obwód 1 Obwód S mm 2 γ m/(ωmm 2 ) ΔU % V Warunek ,02 Spełniony 3.6 Obliczenia fotometryczne Projekt wykonano zgodnie z normą PN-EN Szczegółowe obliczenia parametrów fotometrycznych zostały wykonane w ogólnodostępnym programie DIALux. Obliczeń dokonano na podstawie danych źródłowych. W załączeniu znajdują się obliczenia potwierdzające prawidłowy dobór wysokości słupów, długości wysięgników i opraw oświetleniowych. str. 14

15 4 Informacje do Planu Bezpieczeństwa i Ochrony Zdrowia Nazwa obiektu budowlanego: Adres obiektu budowlanego: Budowa sieci energetycznej - kablowej i słupów oświetleniowych na ul. Forsycji w miejscowości Warszawa - Wesoła Dzielnica Wesoła, Warszawa Dz. ew.: 394, 404, 424, 441 Obręb: Jednostka ewidencyjna: _8 Inwestor: Prezydent Miasta Stołecznego Warszawy reprezentowany przez Burmistrza Dzielnicy Wesoła, ul. 1 Praskiego Pułku 33, Warszawa Zakres: Imię i nazwisko: Podpis Projektował: Radosław Kaczmarek Uprawnienia budowlane do projektowania bez ograniczeń w spec. instalacyjnej w zakresie sieci, instalacji i urządzeń el. nr ewid: POM/0217/POOE/09 Sprawdził: Jarosław Kur Uprawnienia budowlane do projektowania bez ograniczeń w spec. instalacyjnej w zakresie sieci, instalacji i urządzeń el. nr ewid: 78/Gd/02 str. 15

16 Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. Dz.U. nr 120 (wraz późniejszymi zmianami) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia poniżej wymienia się informacje dotyczące zagrożeń, które mogą wystąpić przy prowadzeniu prac wykonawczych związanych z budową linii kablowej nn-0,4kv 2 pkt. 3 ust. 1 w/w Rozporządzenia zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów - Wykopanie rowów pod kable i dołów pod fundamenty słupów oświetleniowych - budowa linii kablowej nn-0,4kv - montaż słupów - zasypanie rowów z ubiciem - podłączenie kabli nn pod napięcie na słupie - montaż szafy oświetleniowej - pomiary rezystancji uziemienia i rezystancji izolacji kabli - pomiar skuteczności zerowania 2 pkt. 3 ust. 2 w/w Rozporządzenia wykaz istniejących obiektów budowlanych - Istniejąca linia kablowa nn-0,4kv - istniejąca sieć wodociągów - istniejąca sieć telekomunikacyjna - droga o nawierzchni asfaltowej 2 pkt. 3 ust. 3 w/w Rozporządzenia wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi - linia kablowa nn-0,4kv - skrzyżowanie na trasie projektowanego kabla z urządzeniami innych gestorów - istniejące nawierzchnie 2 pkt. 3 ust. 4 w/w Rozporządzenia wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagrożenia oraz miejsce i czas ich wystąpienia - możliwość porażenie przy przyłączaniu się do sieci energetycznej - wysokie, - możliwość osunięcia się ziemi podczas wykonywania wykopów małe, - możliwość wpadnięcie do wykopu - małe, - możliwość potrącenie przez pojazdy kołowe poruszające się po drodze asfaltowej - małe, str. 16

17 - możliwość upadku z wysokości przy pracach montażowych słupów oświetleniowych - średnie 2 pkt. 3 ust. 5 w/w Rozporządzenia wskazanie sposobu prowadzenie instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych - budowa linii kablowej nn-0,4kv będzie wykonywany w stanie bez napięciowym a miejsce pracy winno zostać odpowiednio przygotowane w sposób określony w poleceniu na pracę; - Należy zachować normatywne odległości podczas pracy sprzętu od linii elektroenergetycznych; - pracownicy wykonujący te prace powinni przez dopuszczającego i kierującego zespołem pracowników zostać zapoznani ze sposobem przygotowania miejsca pracy, ze wskazaniem występujących zagrożeń oraz z omówieniem sposobu wykonywania robót; - należy przestrzegać przepisów dotyczących ochrony środowiska - należy przestrzegać zasad gospodarki odpadami 2 pkt. 3 ust. 6 w/w Rozporządzenia wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń należy dokonać wygrodzenia miejsc pracy, - całość prac związanych z realizacją robót należy wykonać zgodnie z obowiązującymi Przepisami Budowy Urządzeń Elektroenergetycznych i Polskich Norm - stosować się do uwag i wymagań stawianych przez gestorów poszczególnych sieci - dla prawidłowego i bezpiecznego prowadzenia prac należy zapewnić pracownikom stosowne do potrzeb: sprzęt, narzędzia oraz środki ochrony indywidualnej, - dla prawidłowego i bezpiecznego prowadzenia prac należy na czas robót sporządzi c plan organizacji ruchu drogowego i odpowiednio oznakować plac budowy Na podstawie w/w informacji Kierownik budowy jest obowiązany sporządzić lub zapewnić sporządzenie przed rozpoczęciem budowy, Planu Bezpieczeństwa i Ochrony Zdrowia "planu bioz". Opracowany plan bezpieczeństwa winien zostać uzgodniony z Inwestorem. str. 17

18 5 Oświadczenie projektanta i sprawdzającego OŚWIADCZENIE Zgodnie art.20 ust.4 Prawa Budowlanego oświadczam, że projekt został sporządzony zgodnie z obowiązującymi przepisami, normami i zasadami wiedzy technicznej oraz jest kompletna z punktu widzenia umowy oraz celu, jakiemu ma służyć. Projekt jest chroniony prawem autorskim zgodnie z ustawą z dn r o Prawie Autorskim Dz.U. Nr 24/94, poz. 83. Wszelkie zmiany projektu wymagają zgody autora. Zakres: Imię i nazwisko: Podpis Projektował: Radosław Kaczmarek Uprawnienia budowlane do projektowania bez ograniczeń w spec. instalacyjnej w zakresie sieci, instalacji i urządzeń el. nr ewid: POM/0217/POOE/09 Sprawdził: Jarosław Kur Uprawnienia budowlane do projektowania bez ograniczeń w spec. instalacyjnej w zakresie sieci, instalacji i urządzeń el. nr ewid: 78/Gd/02 str. 18

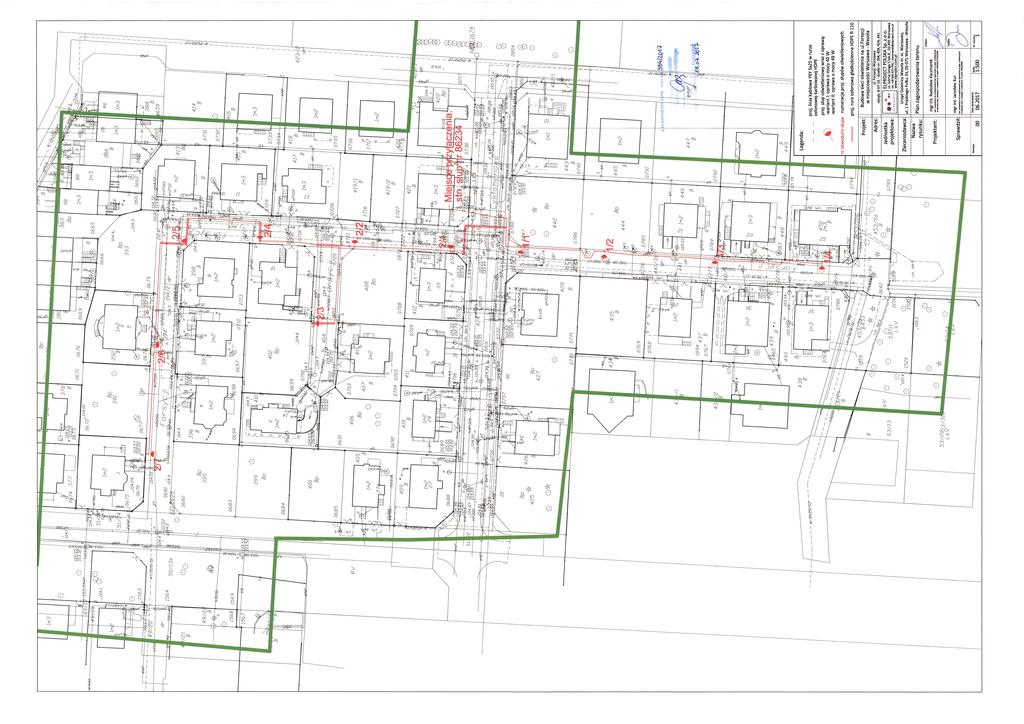

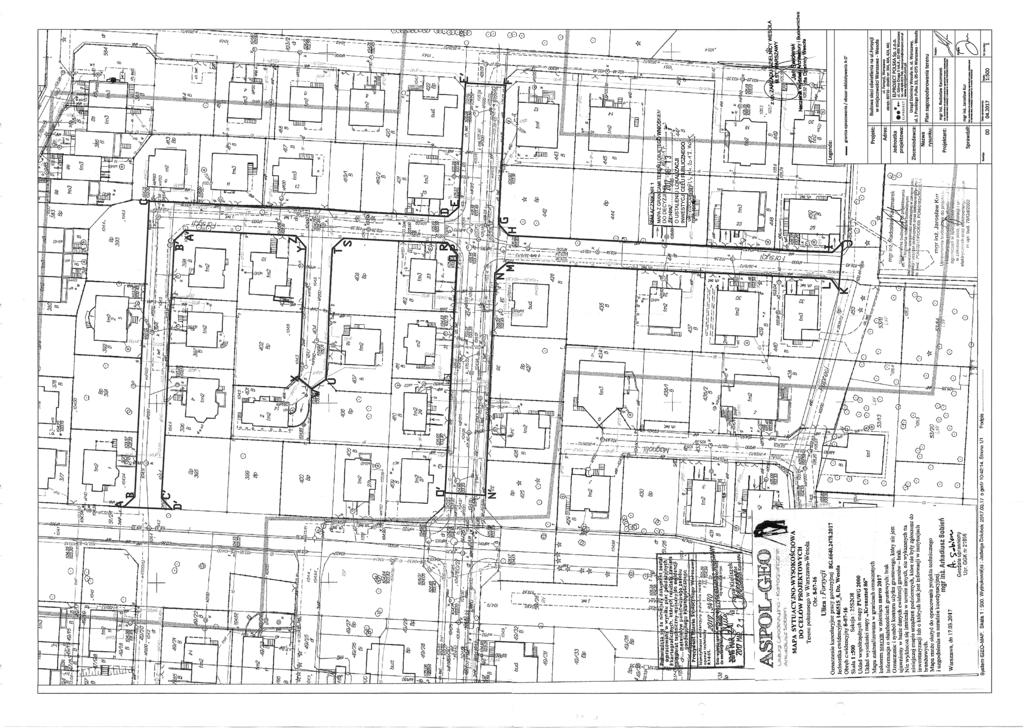

19 6 Spis rysunków 1. Plan zagospodarowania terenu 2. Schemat sieci oświetleniowej 7 Spis załączników 1. Uprawnienia i przynależność do IIB projektanta i sprawdzającego 2. Warunki techniczne 3. Obliczenia fotometryczne 4. Decyzja o ustaleniu lokalizacji inwestycji celu publicznego 5. Protokół z narady koordynacyjnej 6. Uzgodnienie ZDM/TSO 7. Uzgodnienie WKPP str. 19

20

21

22 7. Załączniki 1. Uprawnienia i przynależność do IIB projektanta i sprawdzającego Warunki techniczne Obliczenia fotometryczne Decyzja o ustaleniu lokalizacji inwestycji celu publicznego Protokół z narady koordynacyjnej Uzgodnienie ZDM/TSO Uzgodnienie WKPP str. 22

23 1. Uprawnienia i przynależność do IIB projektanta i sprawdzającego str. 23

24 str. 24

25 str. 25

26 str. 26

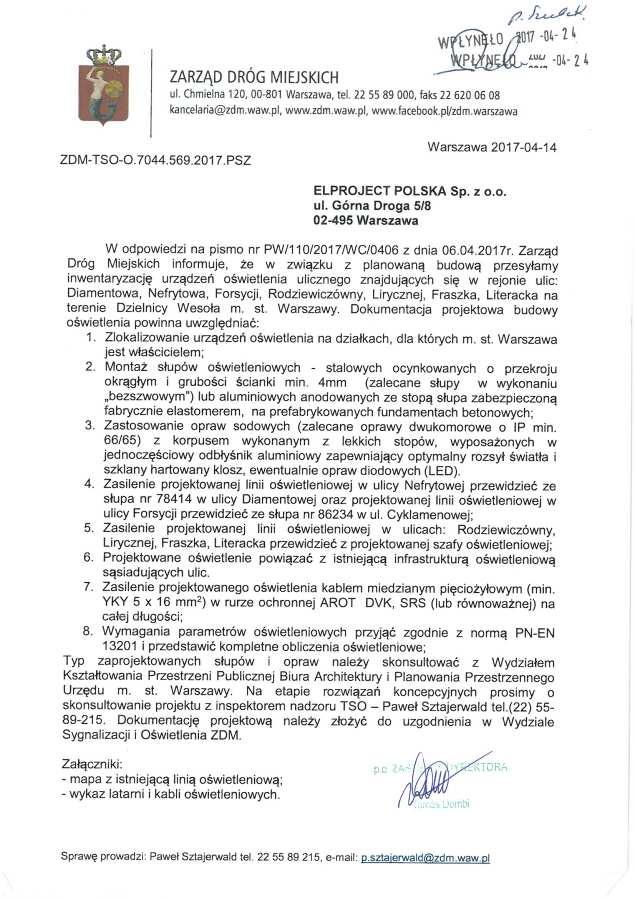

27 2. Warunki techniczne str. 27

28 3. Obliczenia fotometryczne Wariant I opraw: str. 28

29 str. 29

30 str. 30

31 str. 31

32 str. 32

33 str. 33

34 Wariant II opraw: str. 34

35 str. 35

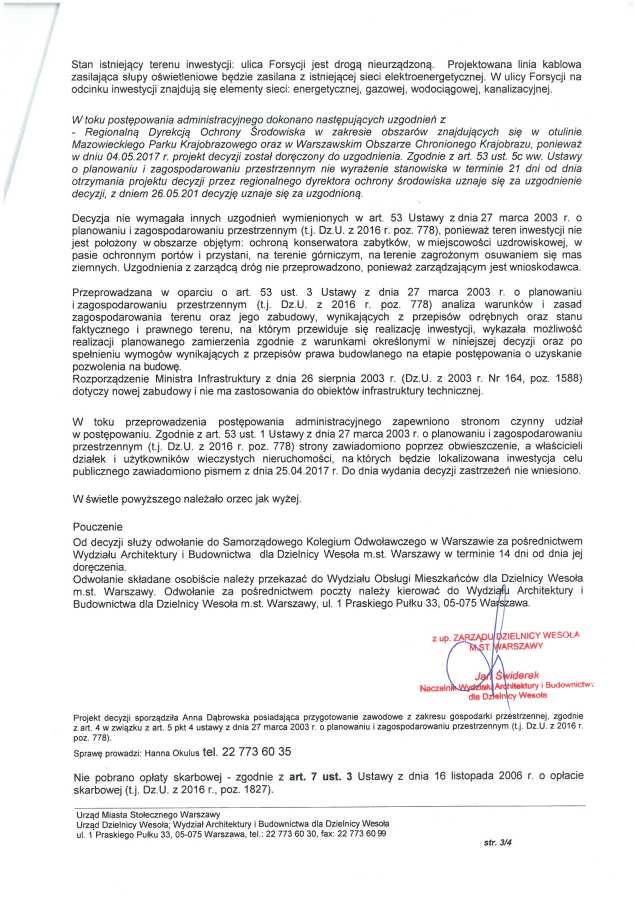

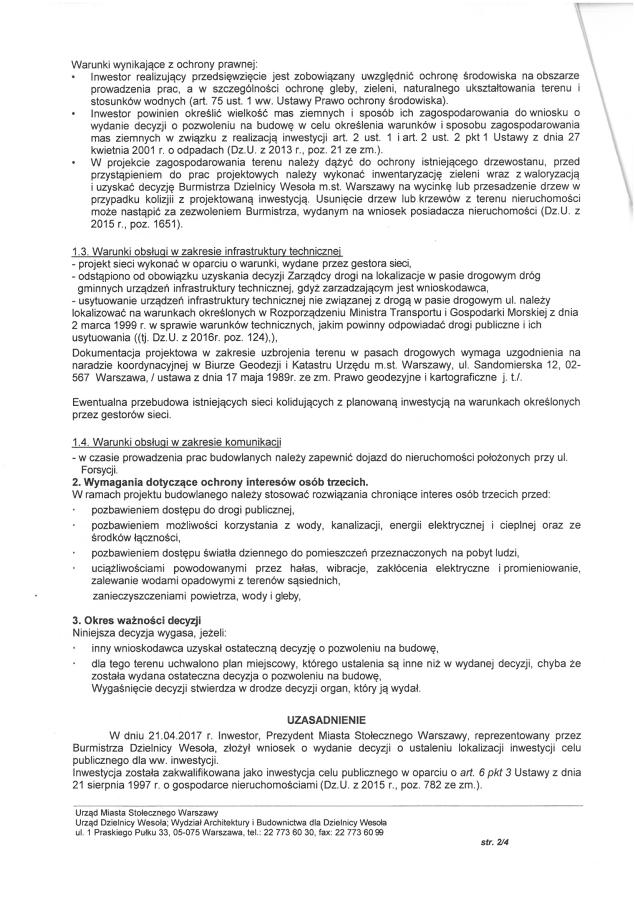

36 4. Decyzja o ustaleniu lokalizacji inwestycji celu publicznego str. 36

37 str. 37

38 str. 38

39 str. 39

40

41 5. Protokół z narady koordynacyjnej str. 41

42 str. 42

43

44 6. Uzgodnienie ZDM/TSO str. 44

45
