1 Projekt budowlano-wykonawczy Branża energetyczna Nazwa inwestycji: Inwestor: Budowa linii kablowej nn 0,4 kv oświetlenia drogowego na ul. Kamyk, Jodłowa Urząd Dzielnicy Wesoła m. st. Warszawa ul. 1. Praskiego Pułku Warszawa-Wesoła Nr działek: 666, 197, 213, 3/9, 4/1, 9/6, 434, 664 obręb podpis Projektował: Sprawdzał: Radosław Kaczmarek POM/0217/POOE/09 Jarosław Kur 78/Gd/02 wrzesień 2015 r. Egz. 5 ELPROJECT Polska Sp. z o.o. Sąd Rejonowy dla m.st. Warszawy Zarząd: ul. Opaczewska 42/8 XII Wydział Gospodarczy KRS Radosław Kaczmarek Prezes Zarządu Warszawa KRS r.kaczmarek@elproject.com.pl NIP: CityBank: rach: REGON: Kapitał zakładowy: 50000, 00 zł.

2 Spis treści 1. Podstawa projektu Informacja o decyzji lokalizacji celu publicznego Warunki techniczne Uprawnienia i przynależność do IIB projektanta i sprawdzającego Wykaz działek Opis techniczny Podstawa opracowania Zakres opracowania Opis stanu istniejącego Warunki techniczne Warunki geotechniczne Projektowane oświetlenie Wymagania oświetleniowe Typ konstrukcji Zastosowane oprawy oświetleniowe Zasilanie i zabezpieczenie opraw Sieć oświetleniowa Zasilanie projektowanej sieci Sterowanie oświetleniem Ochrona od porażeń Zestawienie montażowe Zestawienie demontażowe Obliczenia techniczne Bilans mocy Dobór zabezpieczeń Dobór kabli Obliczenia skuteczności zerowania Obliczenia spadków napięć Obliczenia parametrów oświetleniowych Opis projektu zagospodarowania terenu Przedmiot inwestycji Istniejący stan zagospodarowania terenu Projektowane zagospodarowanie terenu...34 str. 2

3 5.4. Zestawienie powierzchni zagospodarowania terenu Dane informujące o tym, czy działka lub teren, na którym jest projektowany obiekt budowlany są wpisane do rejestru zabytków Dane określające wpływ eksploatacji górniczej na działkę lub teren zamierzenia budowlanego znajdującego się w granicach terenu górniczego Dane dotyczące zagrożeń dla środowiska oraz higieny i zdrowia użytkowników Inne konieczne dane wynikające ze specyfiki, charakteru i stopnia skomplikowania obiektu budowlanego lub robót budowlanych Powierzchnia zabudowy budynków Informacja do Planu Bezpieczeństwa i Ochrony Zdrowia (BiOZ) Rysunki Graficzny projekt zagospodarowania terenu Schemat strukturalny sieci oświetleniowej Karty katalogowe Oświadczenie projektanta i sprawdzającego Załączniki Uzgodnienie Zarządu Dróg Miejskich Decyzja lokalizacji celu publicznego Protokół z Narady Koordynacyjnej...54 str. 3

4 1. Podstawa projektu 1.1. Informacja o decyzji lokalizacji celu publicznego Projekt jest zgodny z decyzją lokalizacji celu publicznego wydaną przez Urząd Miasta Stołecznego Warszawy zgodnie z załącznikiem nr 2 strona 46 str. 4

5 1.2. Warunki techniczne str. 5

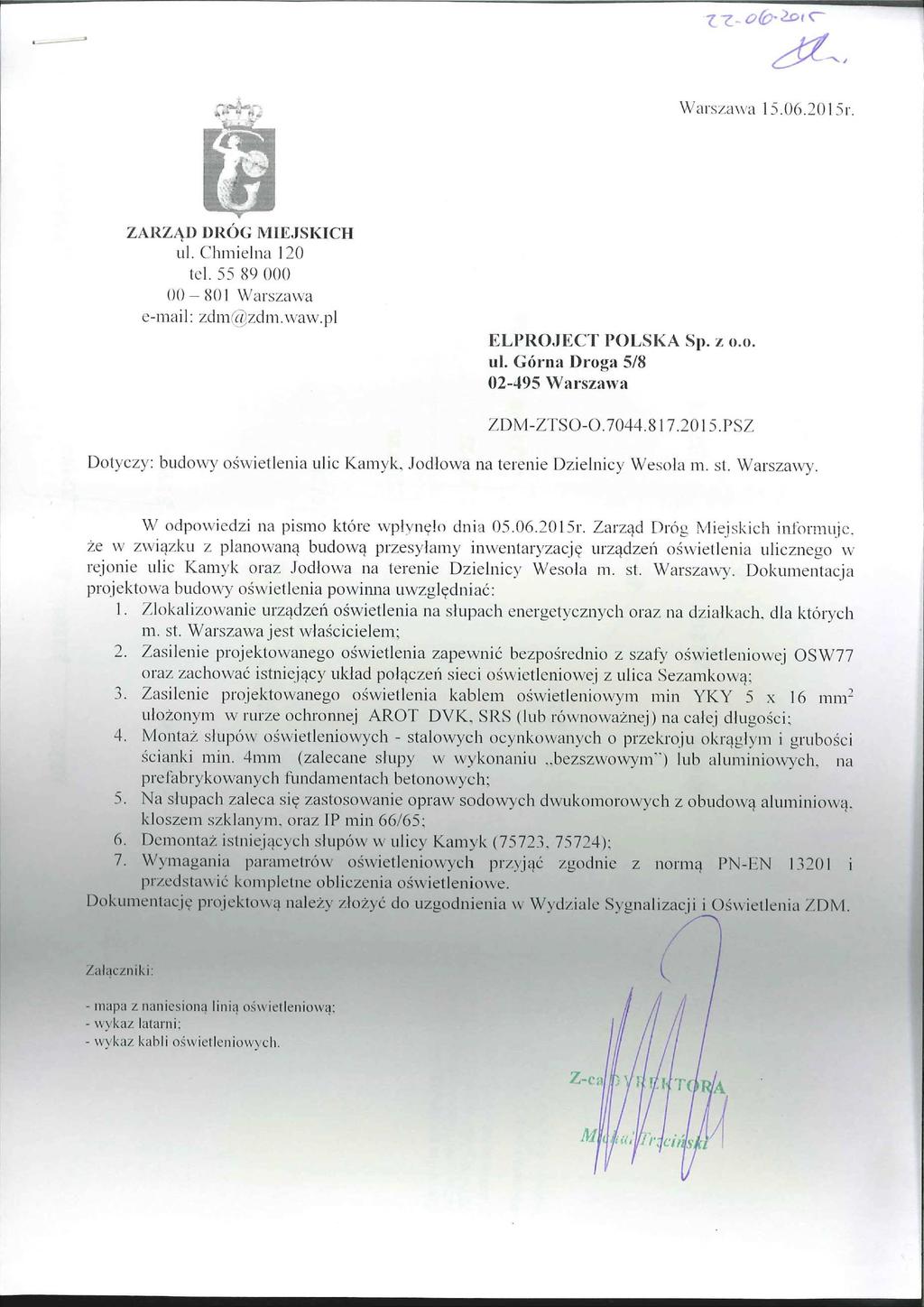

6 1.3. Uprawnienia i przynależność do IIB projektanta i sprawdzającego str. 6

7 str. 7

8 str. 8

9 str. 9

10 1.4. Wykaz działek 666, 197, 213, 3/9, 4/1, 9/6, 434, 664 obręb Opis techniczny 2.1. Podstawa opracowania Podstawą opracowania są warunki techniczne, wytyczne Inwestora oraz zgodność dokumentacji z warunkami technicznymi wykonania i odbioru robót budowlanomontażowych tom V Instalacje elektryczne, normą SEP N SEP E- 004:2004, PN-EN Zakres opracowania W zakresie opracowania jest projekt budowy sieci oświetlenia ulicy Kamyk, Jodłowa w obrębie dzielnicy Warszawa-Wesoła Opis stanu istniejącego W chwili obecnej obszar jest oświetlony w sposób niedostateczny Warunki techniczne Zgodnie z warunkami technicznymi, projektowane oświetlenie należy zasilić z istniejącej szafy oświetleniowej OSW77, zasilanej z stacji transformatorowej STW0828. Miejsce przyłączenia: istniejąca linia kablowa oświetlenia. Układ sieci: TN-C-S Warunki geotechniczne Zgodnie z wymogami Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. Poz. 463 w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych projektanci zaliczają projektowane obiekty budowlane do pierwszej kategorii geotechnicznej. Na opracowywanym terenie występują proste warunki gruntowe. Wszystkie prace fundamentowe muszą być prowadzone wg. zasad zgodnie z normą PN-B :1999 Geotechnika Roboty zmienne wymagania ogólne. Technologię oraz str. 10

11 przebieg prac należy dopasować do montowanego fundamentu UP4 oraz warunków gruntowych. 3. Projektowane oświetlenie 3.1. Wymagania oświetleniowe Projekt wykonano zgodnie z normą PN-EN Szczegółowe obliczenia parametrów fotometrycznych zostały wykonane w programie DIALux. Obliczeń dokonano na podstawie danych źródłowych Typ konstrukcji Oświetlenie drogi należy zrealizować za pomocą opraw oświetleniowych zainstalowanych na słupach stalowych, ocynkowanych, spawanych bezszwowo, okrągłych #4mm z blachy gat. S 275 o wysokości 6m bez wysięgnika. Zbieżność słupa 17mm/m, średnica górna 60 mm, dolna 145 mm. U dołu słup wyposażony w płytę podstawy umożliwiającą montaż na fundamencie F-100/43. Wnęka słupowa zabezpieczona zamkiem z maskownicą ze stali nierdzewnej. Wygląd słupa zbliżony do przedstawionego w karcie katalogowej. Wskazane w projekcie słupy stalowe powinny być posadowione na fundamencie prefabrykowanym typu F-100/43. Fundamenty należy zabezpieczyć masą bitumiczną. Słupy posadowić drzwiczkami w kierunku przeciwnym do kierunku ruchu pojazdów. Usytuowanie słupów i odległości pokazano na planie sytuacyjnym oraz schemacie jednokreskowym. Konstrukcja słupa została dobrana do II strefy wiatrowej. Obciążenie wiatrem liczone wg PN-77B Wszystkie słupy oświetleniowe muszą być znakowane znakiem CE na zgodność z PN-EN 40:5 potwierdzone certyfikatem WE. Słupy należy cynkować zgodnie z normą PN-EN ISO Dopuszcza się zmianę zaproponowanych materiałów, ale nowe materiały oraz konstrukcje muszą spełniać przytoczone w projekcie normy, nie być gorsze jakościowo od przytoczonych i uzyskać akceptację projektanta i inwestora. str. 11

12 3.3. Zastosowane oprawy oświetleniowe Parametry techniczne oprawy o mocy 51W: Budowa oprawy dwukomorowa (otwarcie komory osprzętu nie powoduje rozszczelnienia komory optycznej). Stopień ochrony przed wnikaniem pyłu i wody dla komory optycznej IP66 Stopień ochrony przed wnikaniem pyłu i wody dla komory elektrycznej IP66 Materiał korpusu Ciśnieniowy odlew aluminium, malowany proszkowo Materiał klosza Szkło hartowane płaskie Stopień ochrony na uderzenia (klosz i korpus) IK08 Oprawa wyposażona w uniwersalny uchwyt pozwalający na montaż zarówno na wysięgniku jak i bezpośrednio na słupie, a także pozwalający na zmianę kąta nachylenia oprawy w zakresie od 0 do 10 (montaż bezpośredni) lub od 0 do -15 (montaż na wysięgniku), uchwyt posiada dodatkowe zabezpieczenie zapobiegające przypadkowemu obróceniu oprawy na wysięgniku. Elementy mocujące oprawę na słupie, wysięgniku (śruby, podkładki) wykonane są ze stali nierdzewnej i gwarantują stabilny montaż Temperatura barwowa źródeł światła w panelu LED K (neutralny biały) Wskaźnik oddawania barw źródeł światła w panelu LED Ra 70 Oprawa wyposażona jest w grupę soczewek kształtujących rozsył światła o charakterze drogowym, każda dioda na panelu LED posiada indywidualny element optyczny o takiej samej charakterystyce Możliwość wymiany układu zasilającego oraz optycznego bez konieczności zdejmowania oprawy ze słupa. Dane fotometryczne oprawy zamieszczone są na stronie producenta i umożliwiają wykonanie obliczeń parametrów oświetleniowych w ogólnodostępnych programach obliczeniowych Znamionowe napięcie pracy 230V/50Hz Ochrona przed przepięciami oprawy 10kV Współczynnik mocy > 0,9 str. 12

13 Możliwość opóźnienia do 20 sekund od momentu włączenia zasilania do osiągnięcia 100% mocy. Oprawa wyposażona w system optymalnego odprowadzania ciepła. Dwie niezależne komory zapewniają termiczne rozdzielenie pomiędzy układem zasilającym a układem optycznym Zakres temperatur pracy: -35 C To +35 C Zakłócenia sieci elektrycznej THD < 20%; Klasa ochronności elektrycznej: II Oprawa wyposażona w rozłącznik odłączający napięcie po jej otwarciu (opcjonalnie) Utrzymanie strumienia świetlnego w czasie na poziomie 80% po h zgodnie z LM-80 / TM-21 Oprawa posiada deklarację zgodności WE oraz certyfikat akredytowanego ośrodka badawczego na znak ENEC Wartości wskaźnika udziału światła wysyłanego ku górze (ULOR) zgodne z Rozporządzeniem WE nr 245/2009 UWAGA! Moc proponowanych opraw zamiennych nie może przekroczyć mocy opraw wskazanych w projekcie, a wyliczone parametry oświetlenia nie mogą być gorsze niż przedstawione w projekcie 3.4. Zasilanie i zabezpieczenie opraw Zasilanie opraw wykonać przewodem YDY 3 x2,5 mm 2 ; 450/750V. Oprawy zabezpieczyć wkładkami szybkimi DO1-4A Sieć oświetleniowa Projektuje się kablową linię oświetlenia typu YKXS 5x25mm 2 układaną na całej długości w rurze osłonowej karbowanej HDPE fi 110 mm, np. DVK 110. Projektowane słupy należy wyposażyć w tabliczki bezpiecznikowe TB1. Wskazane w projekcie słupy uziemić. Wartość uziomu uziemienia roboczego mniejsza niż 10Ω. Uziemienia robocze należy podłączyć do zacisku PEN na tabliczce bezpiecznikowej. Ochronę przeciwporażeniową ( Zerowanie ) wykonać przewodem LgY16mm2 ; 450/750V w kolorze żółto-zielonym. Na przewodzie neutralnym zostawić zapas kabla. Na kablach str. 13

14 odchodzących z danego słupa należy zastosować oznaczniki kier. nr słupa. We Wszelkie połączenia gwintowe na tabliczce bezpiecznikowej oraz we wnęce słupa powinny zostać zabezpieczone przed korozją wazelina techniczną. Projektowane kable układać linią falistą w rowie kablowym na głębokości 0,7m na 10 cm podsypce z piasku i zasypać 10 cm warstwą piasku oraz 15 cm warstwą ziemi rodzimej. Następnie ułożyć folię o trwałym kolorze niebieskim i resztę zasypać pozostałą z wykopu ziemią. Na kabel założyć opaski informacyjne, treść których należy uzgodnić z inwestorem, np. ZDM/UM, Oświetlenie YKXS 5x25, W miejscach przejścia kabla przez drogi, pod wjazdami, a także na skrzyżowaniach z instalacjami podziemnymi oraz na odcinku zaznaczonym na planie zagospodarowania terenu kabel układać w przepustach kablowych gładkościennych HDPE fi 110(np. SRS fi 110), wejście i wyjście z przepustu piankować). Na etapie wykonawstwa, przy zbliżeniach z istniejącą infrastrukturą prace należy wykonywać ręcznie z zachowaniem szczególnej ostrożności. Numeracja słupów została przyjęta tylko na potrzeby niniejszego projektu. Przed zasypaniem kabli wykonać dokumentację powykonawczą z podaniem domiarów do stałych punktów w terenie, dokonać odbioru etapowego układania sieci kablowej przy udziale przedstawicieli UM, oraz dokonać inwentaryzacji geodezyjnej przez uprawnionego geodetę i pomiarów oporności izolacji kabli. W przypadku napotkania podczas prac wykonawczych na istniejące instalacje podziemne należy ściśle trzymać się uzgodnień branżowych. Całość robót oraz etapowe odbiory kabli wykonać pod nadzorem Inwestora lub osoby przez niego wyznaczonej oraz zgodnie z niniejszym projektem oraz z obowiązującymi przepisami i normami. Po zakończeniu prac teren przywrócić do stanu pierwotnego. Napotkane, podczas wykonywania robót, urządzenia podziemne traktować jako czynne i zachować szczególną ostrożność przy zbliżeniach i skrzyżowaniach. Należy zachować min. 0,5m odstępu od istniejących sieci poziemnych. W miejscach skrzyżowań zastosować rury ochronne. Na etapie wykonawstwa w miejscach kolizji z istniejącymi gestorami zachować szczególną ostrożność - prace ziemne wykonywać ręcznie i STOSOWAĆ SIĘ ZGODNIE Z UZGODNIENIEM GESTORA. Ewentualne zmiany zaistniałe w trakcie realizacji projektu należy uzgodnić z inwestorem. Po zakończeniu robót do odbioru przygotować dokumentację powykonawczą i niezbędne protokoły pomiarów. str. 14

15 3.6. Zasilanie projektowanej sieci Zgodnie z warunkami technicznymi, projektowane oświetlenie należy zasilić z istniejącej szafy oświetleniowej OSW77, zasilanej z stacji transformatorowej STW0828. Miejsce przyłączenia: istniejący kabel sieci oświetlenia. Układ sieci: TN-C-S Sterowanie oświetleniem Bez zmian 3.8. Ochrona od porażeń Zgodnie z warunkami technicznymi zasilania jako dodatkowy system ochrony od porażeń elektrycznych należy zastosować ZGODNY Z UKŁADEM SIECI TN-C-S (zerowanie). Skuteczność ochrony projektowanej linii kablowej sprawdzono w obliczeniach. Warunki skuteczności ochrony są spełnione. Po wykonaniu uziomów dokonać pomiaru uziemienia. str. 15

16 3.9. Zestawienie montażowe Szczegółowy zakres nowo dobudowywanych urządzeń wykazano w przedmiarze robót. Elementy podstawowe Inwestor: Kabel YKXS 5 x m Przewód YDY 3 x 2,5-80 m Oprawa oświetleniowa wg opisu - 12 szt. Słup oświetleniowy, wg opisu - 12 szt. Fundament F-100V - 12 szt. Tabliczki bezpiecznikowe TB1-12 szt. Rury osłonowe HDPE karbowane fi 110 mm m Rury osłonowe HDPE gładkościenne fi 110 mm - 82 m Uziemienie prętowe - 4 kpl Zestawienie demontażowe Słup oświetleniowy - 2 szt. Oprawa oświetleniowa - 2 szt. str. 16

17 4. Obliczenia techniczne 4.1. Bilans mocy Oświetlenie istniejące Oświetlenie projektowane Razem Moc [W] Dobór zabezpieczeń Wielkość zabezpieczeń sprawdzono na podstawie zależności: 1 Obwód P[W] oświetlenie istniejące 492 oświetlenie projektowane 612 k cosφ U I rob I roz. I n - - V A A A 1,6 0, ,0 3, Dobór kabli Obciążalność prądową długotrwałą sprawdzono na podstawie zależności: 1 Obwód oświetlenie istniejące oświetlenie projektowane I rob [A] I n [A] Przekrój kabla [mm 2 ] I dd [A] I a [A], t 5s 1,45xI dd 3,2 16 YKXS 5 x Obliczenia skuteczności zerowania Obliczeń dokonano na podstawie niżej podanych wzorów : I a max - wartość samoczynnego wyłączania dla bezpieczników DO gg (dla t<5s) Wartość reaktancji i rezystancji transformatora 250 kva: R tr = 0,0092 Ω X tr = 0,03 Ω str. 17

18 Wartość reaktancji i rezystancji kabla ułożonego w ziemi: Przekrój kabla [mm 2 ] R L [Ω/km] X L [Ω/km] YKXS 5x 25 0,727 0,08 1 Obwód Przekrój kabla Długość [km] Z k1 [Ω] oświetlenie istniejące 0,300 0,45 YKXS 5 x 25 oświetlenie projektowane 0,400 0,60 Z kdop [Ω] Warunek 3,26 Spełniony 4.5. Obliczenia spadków napięć Z uwagi na fakt, iż S Cu 50mm 2 obliczeń dokonano za pomocą wzoru uproszczonego i tak dla obwodu 1-fazowego. 1 Obwód Przekrój Długość Moc ΔU kabla [m] [W] % Warunek oświetlenie istniejące ,07 YKXS 5 x 25 Spełniony oświetlenie projektowane ,11 warunek spełniony tj. ΔU % <ΔU %dop (4%) 4.6. Obliczenia parametrów oświetleniowych Przedstawione obliczenia parametrów oświetleniowych potwierdzają prawidłowy dobór wysokości słupów i opraw oświetleniowych i wyniki te są zgodne z założeniami normy PN- EN str. 18

19 str. 19

20 str. 20

21 str. 21

22 str. 22

23 str. 23

24 str. 24

25 str. 25

26 str. 26

27 str. 27

28 str. 28

29 str. 29

30 str. 30

31 str. 31

32 str. 32

33 str. 33

34 5. Opis projektu zagospodarowania terenu 5.1. Przedmiot inwestycji W zakresie opracowania jest projekt budowy sieci oświetlenia na ulicy Kamyk w Wesołej, działki numer: 666, 197, 213, 3/9, 4/1, 9/6, 434, 664 obręb Istniejący stan zagospodarowania terenu W chwili obecnej obszar jest oświetlony w sposób niedostateczny. Na terenie znajduje się podziemne uzbrojenie: wodociągi, kanalizacja, kanalizacja teletechniczna, kable energetyczne nn Projektowane zagospodarowanie terenu Projektowane zagospodarowanie terenu będzie stanowiło budowę sieci kablowej oświetlenia i słupów oświetleniowych. Realizacja planowanej sieci ze złączami nie spowoduje zmian w ukształtowaniu terenu i przemieszczania gruntu, nie spowoduje zanieczyszczenia wód, gleby oraz pogorszenia warunków krajobrazowych środowiska naturalnego i warunków klimatycznych. Teren inwestycji znajduje się w otulinie Mazowieckiego Parku Krajobrazowego i w Warszawskim Obszarze Chronionego Krajobrazu Zestawienie powierzchni zagospodarowania terenu Powierzchnia terenu objęta planowaną rozbudową sieci wyniesie przy założeniu zajęcia pasa terenu szerokości 1 m ok. 500m Dane informujące o tym, czy działka lub teren, na którym jest projektowany obiekt budowlany są wpisane do rejestru zabytków Teren objęty opracowaniem nie jest wpisany do rejestru zabytków Dane określające wpływ eksploatacji górniczej na działkę lub teren zamierzenia budowlanego znajdującego się w granicach terenu górniczego Teren objęty opracowaniem nie leży w granicach terenu górniczego i nie podlega wpływowi eksploatacji górniczej. str. 34

35 5.7. Dane dotyczące zagrożeń dla środowiska oraz higieny i zdrowia użytkowników Realizacja planowanej budowy sieci kablowej oświetlenia oraz słupów nie spowoduje zmian w ukształtowaniu terenu i przemieszczania gruntu, nie spowoduje zanieczyszczenia wód, gleby oraz pogorszenia warunków krajobrazowych środowiska naturalnego i warunków klimatycznych oraz nie będzie mieć negatywnego wpływu na środowisko. Teren inwestycji znajduje się w otulinie Mazowieckiego Parku Krajobrazowego i w Warszawskim Obszarze Chronionego Krajobrazu. W okolicy drzewostanów wykonywane będą podkopy ręczne bez uszkodzenia systemu korzeniowego drzew. Przewidywana wycinka istniejącego drzewostanu odbywać się będzie według odrębnego opracowania. Na obszarze prowadzenia prac uwzględniona zostanie ochrona środowiska, ochrona gleby, zieleni, naturalnego ukształtowania terenu i stosunków wodnych Inne konieczne dane wynikające ze specyfiki, charakteru i stopnia skomplikowania obiektu budowlanego lub robót budowlanych Nie dotyczy Powierzchnia zabudowy budynków Nie dotyczy. str. 35

36 6. Informacja do Planu Bezpieczeństwa i Ochrony Zdrowia (BiOZ) Nazwa inwestycji: Inwestor: Budowa linii kablowej nn 0,4 kv oświetlenia drogowego na ul. Kamyk, Jodłowa Urząd Dzielnicy Wesoła m. st. Warszawa ul. 1. Praskiego Pułku Warszawa-Wesoła Nr działek: 666, 197, 213, 3/9, 4/1, 9/6, 434, 664 obręb podpis Projektował: Sprawdzał: Radosław Kaczmarek POM/0217/POOE/09 Jarosław Kur 78/Gd/02 wrzesień 2015 r. str. 36

37 Opis: Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. Dz.U. nr 120 (wraz późniejszymi zmianami) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia poniżej wymienia się informacje dotyczące zagrożeń, które mogą wystąpić przy prowadzeniu prac wykonawczych związanych z przebudową linii kablowej nn-0,4kv 2 pkt.3 ust.1 w/w Rozporządzenia zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów - budowa linii kablowej nn-0,4kv - wykopanie rowów pod kabel i dołów pod fundamenty słupów oświetleniowych - zasypanie rowów z ubiciem - montaż słupów - pomiary rezystancji uziemienia i rezystancji izolacji kabli - podłączenie kabli nn pod napięcie na słupie - pomiar skuteczności zerowania 2 pkt.3 ust.2 w/w Rozporządzenia wykaz istniejących obiektów budowlanych - linia kablowa nn-0,4kv - linia kablowa SN-15kV - linia napowietrzna WN-110kV 2 pkt.3 ust.3 w/w Rozporządzenia wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi - linie kablowe nn-0,4kv - istniejące uzbrojenie podziemne terenu str. 37

38 2 pkt.3 ust.4 w/w Rozporządzenia wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagrożenia oraz miejsce i czas ich wystąpienia - porażenie prądem nn, SN, WN- średnie, - wpadnięcie do wykopu- małe, - potrącenie przez pojazd kołowy- małe. - Upadek z wysokości- średnie 2 pkt.3 ust.5 w/w Rozporządzenia wskazanie sposobu prowadzenie instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych - budowa linii kablowej nn-0,4kv będzie wykonywany w stanie bez napięciowym a miejsce pracy winno zostać odpowiednio przygotowane w sposób określony w poleceniu na pracę. Pracownicy wykonujący te prace powinni przez dopuszczającego i kierującego zespołem pracowników zostać zapoznani ze sposobem przygotowania miejsca pracy, ze wskazaniem występujących zagrożeń oraz z omówieniem sposobu wykonywania robót 2 pkt.3 ust.6 w/w Rozporządzenia wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń - należy dokonać wygrodzenia miejsc pracy (wykopów do układania kabla), - dla prawidłowego i bezpiecznego prowadzenia prac należy zapewnić pracownikom stosowne do potrzeb: sprzęt, narzędzia oraz środki ochrony indywidualnej. Na podstawie w/w informacji Kierownik budowy jest obowiązany sporządzić lub zapewnić sporządzenie przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia "planu bioz". Opracowany plan bezpieczeństwa winien zostać uzgodniony z Inwestorem. str. 38

39 7. Rysunki 7.1. Graficzny projekt zagospodarowania terenu str. 39

40 7.2. Schemat strukturalny sieci oświetleniowej str. 40

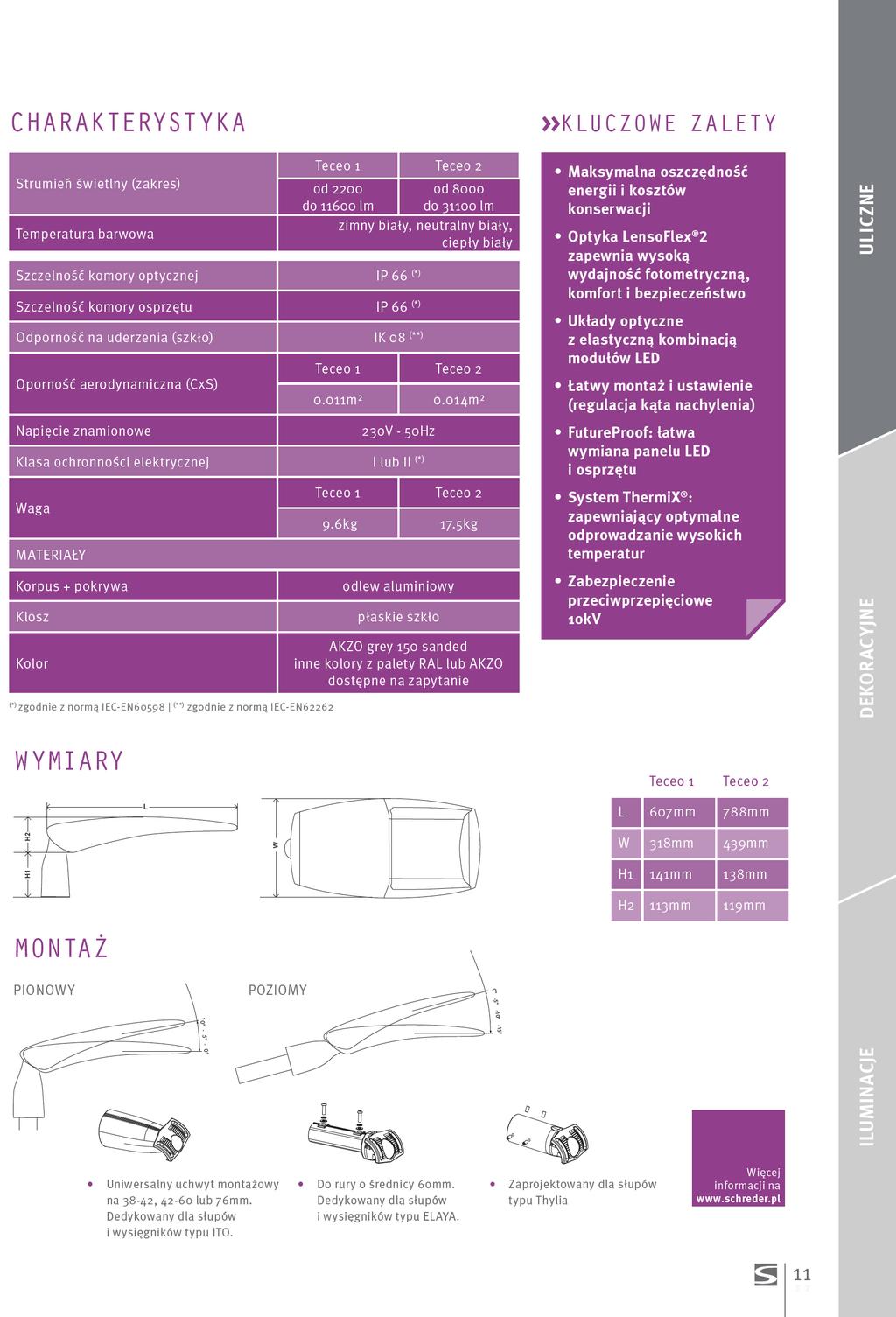

41 8. Karty katalogowe str. 41

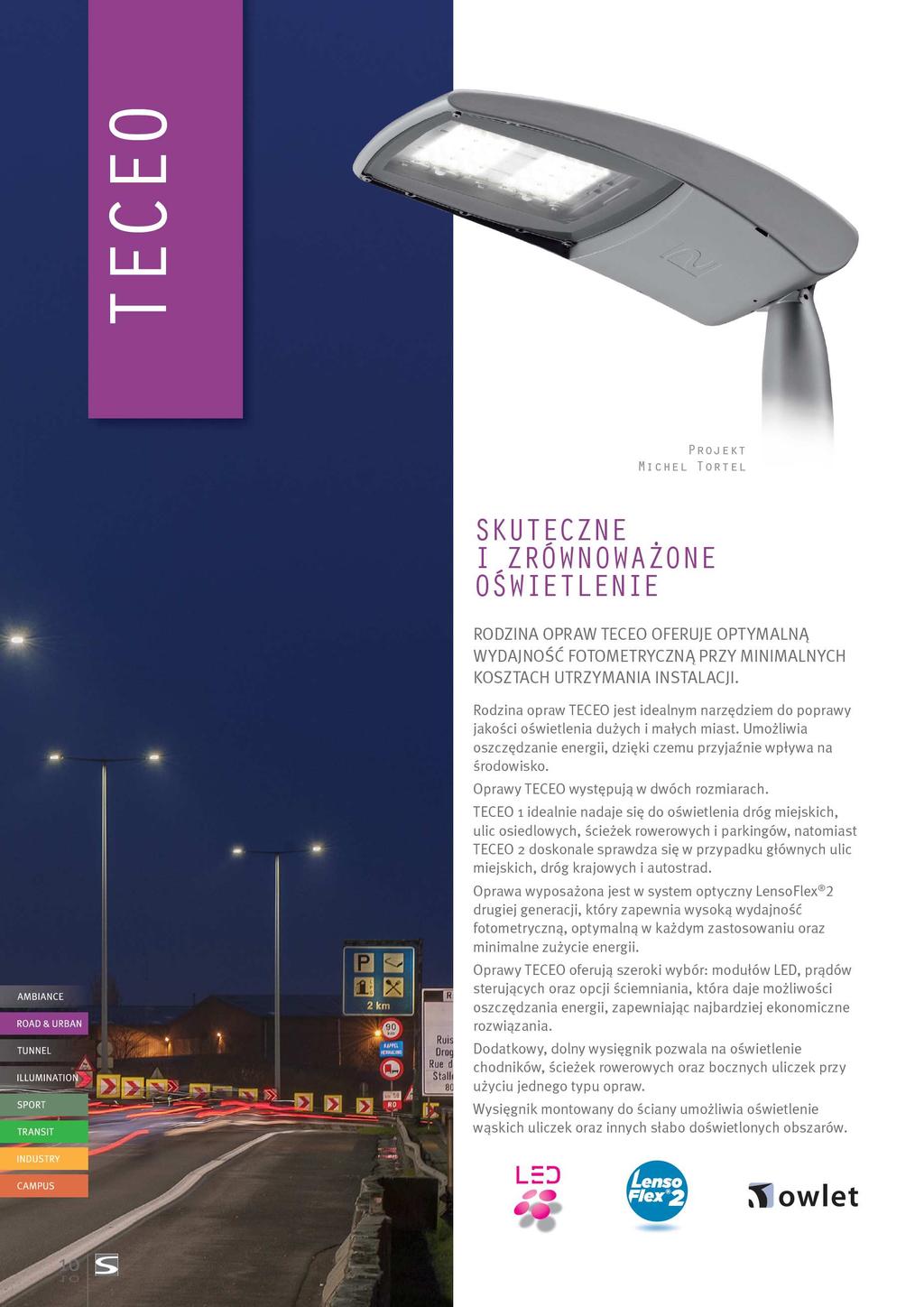

42 str. 42

43 9. Oświadczenie projektanta i sprawdzającego OŚWIADCZENIE Zgodnie art.20 ust.4 Prawa Budowlanego oświadczam, że dokumentacja wykonana jest zgodnie z obowiązującymi przepisami (Rozporządzenie Ministra Infrastruktury z dn r.), zasadami wiedzy technicznej i jest kompletną z punktu widzenia umowy oraz celu, jakiemu ma służyć. Zgodnie z wymaganiami dotyczącymi formy projektu budowlanego-wykonawczego sieci elektroenergetycznych. Projekt jest chroniony prawem autorskim zgodnie z ustawą z dn r o Prawie Autorskim Dz.U. Nr 24/94, poz. 83. Wszelkie zmiany projektu wymagają zgody autora. podpis Projektował: Radosław Kaczmarek POM/0217/POOE/09 Sprawdzał: Jarosław Kur 78/Gd/02 str. 43
