Liniały szklane PEAK 1972 Spis treêci Liniały szklane PEAK 1972 2 Dane techniczne

1972-100 4 Liniał szklany PEAK 1972-200 4 Liniał szklany PEAK 1972-300 5 Liniał

1 Liniały szklane PEAK 1972 Spis treêci Liniały szklane PEAK Dane techniczne liniałów szklanych serii Liniał szklany PEAK Liniał szklany PEAK Liniał szklany PEAK Liniał szklany PEAK Liniał szklany PEAK Liniały szklane PEAK 1972-S 6 Dane techniczne liniałów szklanych serii 1972-S 7

Liniały szklane PEAK 1972 Pomiar wi kszych odległoêci za pomocà pomiarowych szkieł powi kszajàcych jest mo liwy tylko w ograniczonym stopniu ze wzgl du na długoêç skali.

2 Liniały szklane PEAK 1972 Pomiar wi kszych odległoêci za pomocà pomiarowych szkieł powi kszajàcych jest mo liwy tylko w ograniczonym stopniu ze wzgl du na długoêç skali. Dla szybkiego i łatwego wyznaczania długoêci i odległoêci optymalne uzupełnienie stanowià liniały szklane PEAK. Pi ç długoêci wynoszàcych 50 mm, 100 mm, 200 mm, 300 mm i 400 mm jest dostarczanych wraz ze słu àcym do odczytu szkłem powi kszajàcym o 15-krotnym powi kszeniu (wolnostojàce szkło powi kszajàce typu 1962) w pudełku transportowym. Podczas pomiaru długoêci i odległoêci nale y zwracaç uwag, by miara była ustawiona równolegle do mierzonego elementu, aby uniknàç bł dów pomiaru. Liniały szklane 1972, produkowane zgodnie z normà mi dzynarodowà, nie zawierajà w zestawie protokołu z badaƒ. Maski fotoemulsyjne sà naêwietlane z rozdzielczoêcià dpi i majà g stoêç optycznà 4,5. Na zamówienie liniały szklane sà dostarczane, za dopłatà, z Êwiadectwem kalibracji (do 400 mm) lub DAkkS (do 200 mm). W tym wypadku czas dostawy wydłu a si o ok. 14 dni bàd 3 tygodnie. Dane techniczne liniałów szklanych serii 1972 Skala pomiarowa: podziałka =, opisana (mm) Kreski podziałki i cyfry naniesione na szklanym korpusie sà wyjàtkowo ostre, ale nieodporne na zarysowania Pod działaniem wilgoci stajà si jeszcze wra liwsze, pod długotrwałym wpływem wody warstwa mo e p cznieç GruboÊç kreski podziałki wynosi 0,020 mm DokładnoÊç podziałki ± (0,004 mm + 8L / ) (wartoêci dla temperatury 20 C) G stoêç optyczna: >3,5 Kolor struktury = czarny dpi: Współczynnik rozszerzalnoêci cieplnej: 8,1 x 10-6 / 1K Współczynnik wilgotnoêci 0% na =% wzgl dnej wilgotnoêci powietrza Współczynnik załamania = 1,5195 Materiał = szkło sodowo-wapniowe Dobra przepuszczalnoêç optyczna - wyglàd biały, lekko przechodzàcy w zielonkawy Skalowanie nie jest wyêrodkowane - centrowane wzgl dem korpusu szklanego DługoÊç korpusu szklanego = patrz poni ej SzerokoÊç korpusu szklanego = 25 mm GruboÊç korpusu szklanego = 2,8 mm

3 Dost pne długoêci (zakres pomiarowy skali): 50 mm = długoêç całkowita 70 mm (± 1mm) 100 mm = długoêç całkowita 120 mm (± 1mm) 200 mm = długoêç całkowita 220 mm (± 1mm) 300 mm = długoêç całkowita 320 mm (± 1mm) 400 mm = długoêç całkowita 420 mm (± 1mm) Instrukcja czyszczenia liniałów szklanych serii 1972 z maskami fotoemulsyjnymi Do czyszczenia w adnym wypadku nie wolno stosowaç nast pujàcych płynów: kwasy ługi zwykła woda Êrodki czyszczàce zarysowujàce powierzchni r czniki i Êciereczki zarysowujàce powierzchni r czniki i Êciereczki pozostawiajàce strz pki silny nacisk podczas wycierani Nale y stosowaç WYŁÑCZNIE: mi kkie, niepozostawiajàce strz pków r czniki izopropanol wod destylowanà/dejonizowanà Sposób postępowania podczas czyszczenia: Ostro nie wyczyêciç mask r cznikiem nasàczonym izopropanolem NIE wywieraç nacisku na stron z warstwà. W przypadku czyszczenia maski wodà nie wycieraç wilgotnych miejsc, gdy mo e to uszkodziç fotoemulsj. Liniał szklany PEAK Nie Optyka 80 x 25 x 2,5 mm 31 gramów Liniał szklany o długoêci pomiarowej 50 mm 50 mm 105,00 J

4 Liniał szklany PEAK Nie Optyka 120 x 25 x 2,8 mm 43 gramów 100 mm Liniał szklany o długoêci pomiarowej 100 mm 190,00 J Liniał szklany PEAK No Optyka 220 x 25 x 2,8 mm 62 gramów Liniał szklany o długoêci pomiarowej 200 mm 200 mm 230,00 J

5 Liniał szklany PEAK No Optyka 320 x 25 x 2,8 mm 70 gramów 300 mm Liniał szklany o długoêci pomiarowej 300 mm 340,00 J Liniał szklany PEAK No Optyka 420 x 25 x 2,8 mm 78 gramów Liniał szklany o długoêci pomiarowej 400 mm 400 mm 520,00 J

Liniały szklane PEAK 1972-S Pomiar wi kszych odległoêci za pomocà pomiarowych szkieł powi kszajàcych jest mo liwy tylko w ograniczonym stopniu ze wzgl du na długoêç skali.

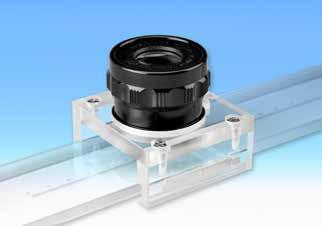

Cztery długoêci wynoszàce 300 mm, 500 mm, 700 mm, i 1000 mm sà dostarczane wraz z dwoma słu àcymi do odczytu achromatycznymi szkłami powi kszajàcym z regulacjà ogniskowania o 10-krotnym powi kszeniu

klient otrzymuje wyło one jedwabiem skrzynki, w których mieêci si szklany liniał i dwie lupy. wynosi. Kreski podziałki o szerokoêci 0,02 mm sà naniesione na liniał w pi ciu wysokoêciach (w osi Y).

6 Liniały szklane PEAK 1972-S Pomiar wi kszych odległoêci za pomocà pomiarowych szkieł powi kszajàcych jest mo liwy tylko w ograniczonym stopniu ze wzgl du na długoêç skali. Dla szybkiego i łatwego wyznaczania długoêci i odległoêci optymalne uzupełnienie stanowià liniały szklane PEAK. Cztery długoêci wynoszàce 300 mm, 500 mm, 700 mm, i 1000 mm sà dostarczane wraz z dwoma słu àcymi do odczytu achromatycznymi szkłami powi kszajàcym z regulacjà ogniskowania o 10-krotnym powi kszeniu (patrz lupa pomiarowa typu 1983). lup na liniał wynosi 20 mm. Aby akrylowe mocowania szkieł powi kszajàcych nie zeêlizgiwały si zbyt lekko, zostały w nich zamontowane po bokach płaskie spr yny. klient otrzymuje wyło one jedwabiem skrzynki, w których mieêci si szklany liniał i dwie lupy. wynosi. Kreski podziałki o szerokoêci 0,02 mm sà naniesione na liniał w pi ciu wysokoêciach (w osi Y). = 1,0 mm, podziałka 0,5 mm = 1,4 mm, podziałka 1,0 mm = 1,8 mm, podziałka 5 mm = 2,4 mm oraz podziałka 10 mm = 3,0 mm. Podczas pomiaru długoêci i odległoêci nale y zwracaç uwag, by miara była ustawiona równolegle do mierzonego elementu, aby uniknàç bł dów pomiaru. Liniały szklane 1972, produkowane zgodnie z normà mi dzynarodowà, nie zawierajà w zestawie protokołu kalibracji. Na zamówienie liniały o długoêci 300 i 500 mm sà dostarczane, za dopłatà, z protokołem kalibracji lupy pomiarowej zgodnym z VDI/VDE/DGQ 2618 arkusz 27 Ü. W tym wypadku czas dostawy wydłu a si o ok. 8 dni. Aby móc sporzàdziç odpowiednià ofert na protokół kalibracji, potrzebne nam sà informacje o iloêci punktów pomiarowych/odległoêci, jaka ma byç umieszczona w tym protokole. Nasz partner, który tworzy te protokoły z badaƒ, posiada certyfikaty EN ISO i EN ISO 9001:2000.

7 Dane techniczne liniałów szklanych serii 1972-S Skala pomiarowa: podziałka =, opisana (mm) Kreski podziałki i cyfry naniesione na szklanym korpusie sà wyjàtkowo ostre i odporne na zarysowania GruboÊç kreski podziałki wynosi 0,020 mm. DokładnoÊç podziałki ± (0,003 mm + 3L / ) (wartoêci dla temperatury 20 C) Współczynnik rozszerzalnoêci cieplnej: 9 x 10-6 / 1K Współczynnik załamania = 1,5195 Materiał = szkło float (selekcjonowane) Skalowanie nie jest wyêrodkowane / centrowane wzgl dem korpusu szklanego! (zastosowanie wielokrotne) DługoÊç korpusu szklanego = patrz poni ej SzerokoÊç korpusu szklanego = 49 mm GruboÊç korpusu szklanego = 9,8 mm Dost pne długoêci (zakres pomiarowy skali): 300 mm / 12 = długoêç całkowita 360 mm (± 1mm) 500 mm / 20 = długoêç całkowita 560 mm (± 1mm) 700 mm / 32 = długoêç całkowita 780 mm (± 1mm) mm / 40 = długoêç całkowita mm (± 1mm) S S S S 1972-S S-KF Liniał szklany o długoêci pomiarowej 300 mm Liniał szklany o długoêci pomiarowej 500 mm Liniał szklany o długoêci pomiarowej 700 mm Liniał szklany o długoêci pomiarowej mm Zamienna optyka do liniału szklanego serii 1972-S Zamienna oprawa akrylowa do optyki na liniale szklanym 1972-S 1 350,00 J 2 050,00 J 2 690,00 J 3 710,00 J 60,00 J 140,00 J
