Doskonale podane. Roboty KUKA dla przemysłu spożywczego.

Transkrypt

1 Doskonale podane. Roboty KUKA dla przemysłu spożywczego.

2 Roboty KUKA dla przemysłu spożywczego Niezależnie od tego, czy są to produkty piekarnicze, słodycze, mięso i ryby, pokarm dla zwierząt, produkty mleczarskie, napoje czy sery - wszystkie artykuły spożywcze oraz używki wymagają opakowania. Chroni ono zawartość oraz dostarcza informacji konsumentowi. Przede wszystkim jednak musi spełniać jeden warunek: swoim wyglądem rzucać się w oczy i zachęcać do zakupu. Pakowanie produktów spożywczych stanowi obecnie ponad 40% kosztów produkcji. Pakowanie ręczne ze względu na rosnące koszty wynagrodzeń, wysoki odsetek zachorowań z powodu monotonnych czynności oraz duże koszty związane z zachowaniem przepisów higieny pracy prowadzi do stale rosnącego obciążenia finansowego całego łańcucha produkcyjnego. Roboty zwiększają produktywność w prawie wszystkich obszarach zastosowania, obniżają koszty i w znacznym stopniu przyczyniają się do poprawy konkurencyjności. KUKA we współpracy z siecią wyspecjalizowanych partnerów systemowych oferuje dla każdego wymagania szyte na miarę rozwiązania. Nasze roboty załadowują i opróżniają Państwa maszyny pakujące, kartonują, etykietują, paletyzują oraz komisjonują. Podnoszą również wydajność jeszcze na etapie procesu. Perfekcyjne składniki dla najwyższej wydajności: KUKA oferuje odpowiednie typy robotów dla całego łańcucha produkcyjnego w przemyśle spożywczym na bazie wspólnej, wszechstronnej platformy sterowniczej. Innymi słowy opakowanie pełni decydującą rolę z punktu widzenia zabezpieczenia produktu oraz zachowania konsumenta. Nowe wzornictwo opakowań, coraz krótsze cykle produkcyjne oraz coraz większa różnorodność wariantów stawiają producentów branży spożywczej przed coraz to nowymi wyzwaniami. Inteligentne i elastyczne rozwiązania automatyki w znacznym stopniu pozwalają szybko i z zyskiem sprostać tym wyzwaniom. W ten sposób wydajne roboty, zwłaszcza wyposażone w system kamer zadomowiły się na dobre w przemyśle obok maszyn pakujących, tworząc trzon produkcji artykułów spożywczych. Recepta na sukces w osiągnięciu wyjątkowej produktywności. W obrębie całego łańcucha produkcyjnego. 100% elastyczności Roboty KUKA są elastyczne. Inteligentne oprogramowanie umożliwia w krótkim czasie dopasowanie do nowego wzornictwa opakowań. Nasz układ sterowania komunikuje się bez problemu z Państwa rozwiązaniami informatycznymi. Obsługa serii produkcyjnych, zarządzanie przepisami, zdalne monitorowanie - możliwości są nieograniczone. 99,995% dostępności Roboty KUKA należą do najszybszych w swojej klasie i udowadniają swoją najwyższą dostępność nawet w warunkach maksymalnej przepustowości. To cechy, które znajdują wyraz w niskich kosztach oraz wysokiej rentowności na przestrzeni całego cyklu życia produktu. Nasz sukces to potwierdza. Nie bez powodu KUKA jest światowym liderem w branży motoryzacyjnej. 100 % bezpieczeństwa Bezpieczeństwo produktów spożywczych podlega zawsze surowym przepisom. Roboty minimalizują bezpośredni kontakt pracownika z produktem. KUKA oferuje do tego celu specjalne, łatwe w czyszczeniu wersje robotów z higienicznie zoptymalizowanymi powierzchniami. W miarę potrzeby nasze roboty wspomagają również proces śledzenia Państwa produktów w cyklu produkcyjnym.

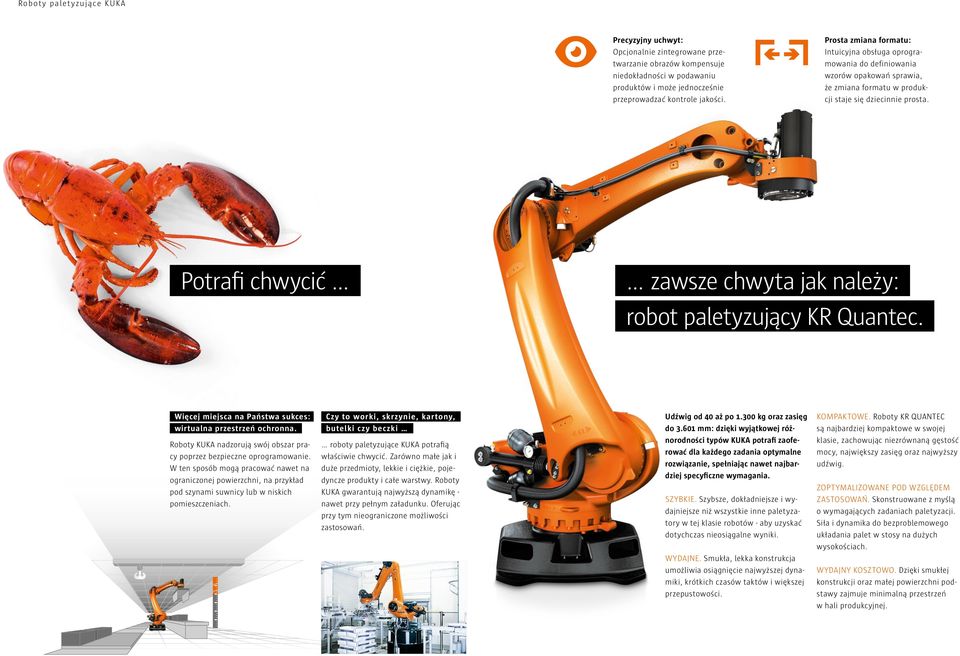

3 Roboty paletyzujące KUKA Precyzyjny uchwyt: Opcjonalnie zintegrowane przetwarzanie obrazów kompensuje niedokładności w podawaniu produktów i może jednocześnie przeprowadzać kontrole jakości. Prosta zmiana formatu: Intuicyjna obsługa oprogramowania do definiowania wzorów opakowań sprawia, że zmiana formatu w produkcji staje się dziecinnie prosta. Potrafi chwycić zawsze chwyta jak należy: robot paletyzujący KR Quantec. Więcej miejsca na Państwa sukces: wirtualna przestrzeń ochronna. Roboty KUKA nadzorują swój obszar pracy poprzez bezpieczne oprogramowanie. W ten sposób mogą pracować nawet na ograniczonej powierzchni, na przykład pod szynami suwnicy lub w niskich pomieszczeniach. Czy to worki, skrzynie, kartony, butelki czy beczki roboty paletyzujące KUKA potrafią właściwie chwycić. Zarówno małe jak i duże przedmioty, lekkie i ciężkie, pojedyncze produkty i całe warstwy. Roboty KUKA gwarantują najwyższą dynamikę - nawet przy pełnym załadunku. Oferując przy tym nieograniczone możliwości zastosowań. Udźwig od 40 aż po kg oraz zasięg do mm: dzięki wyjątkowej różnorodności typów KUKA potrafi zaoferować dla każdego zadania optymalne rozwiązanie, spełniając nawet najbardziej specyficzne wymagania. SZYBKIE. Szybsze, dokładniejsze i wydajniejsze niż wszystkie inne paletyzatory w tej klasie robotów - aby uzyskać dotychczas nieosiągalne wyniki. WYDAJNE. Smukła, lekka konstrukcja umożliwia osiągnięcie najwyższej dynamiki, krótkich czasów taktów i większej przepustowości. KOMPAKTOWE. Roboty KR QUANTEC są najbardziej kompaktowe w swojej klasie, zachowując niezrównaną gęstość mocy, największy zasięg oraz najwyższy udźwig. ZOPTYMALIZOWANE POD WZGLĘDEM ZASTOSOWAŃ. Skonstruowane z myślą o wymagających zadaniach paletyzacji. Siła i dynamika do bezproblemowego układania palet w stosy na dużych wysokościach. WYDAJNY KOSZTOWO. Dzięki smukłej konstrukcji oraz małej powierzchni podstawy zajmuje minimalną przestrzeń w hali produkcyjnej.

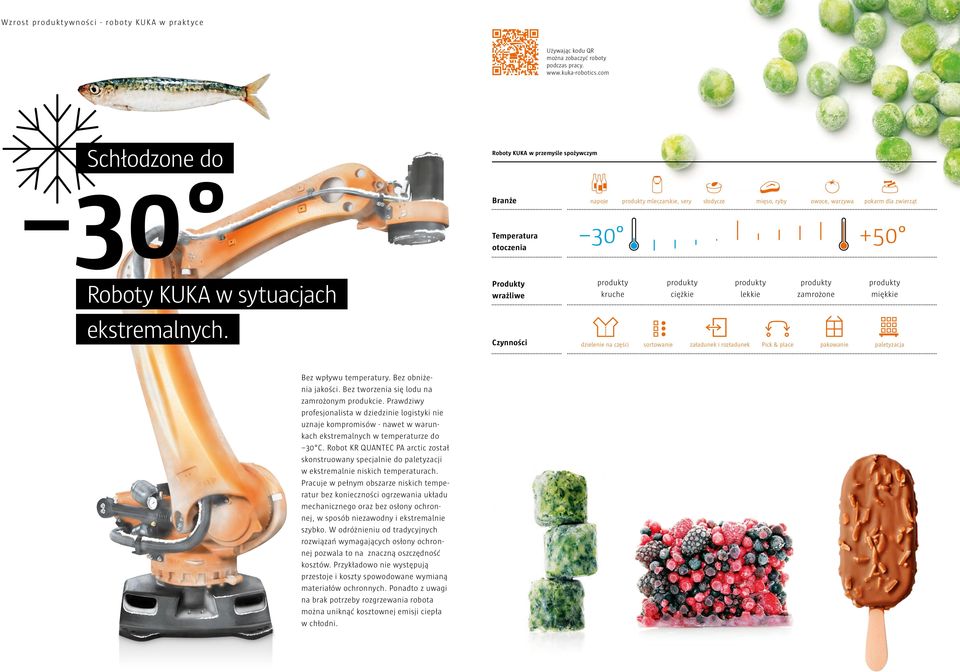

4 Wzrost produktywności - roboty KUKA w praktyce Używając kodu QR można zobaczyć roboty podczas pracy. Schłodzone do 30 Roboty KUKA w przemyśle spożywczym Branże Temperatura otoczenia napoje produkty mleczarskie, sery słodycze mięso, ryby owoce, warzywa pokarm dla zwierząt Roboty KUKA w sytuacjach ekstremalnych. Produkty wrażliwe Czynności Palletieren produkty kruche dzielenie na części sortowanie produkty produkty ciężkie Palletieren lekkie załadunek Pick & i Place rozładunek Palletieren Pick & place Pick & Place produkty zamrożone pakowanie Palletieren produkty miękkie paletyzacja Palletieren Bez wpływu temperatury. Bez obniżenia jakości. Bez tworzenia się lodu na zamrożonym produkcie. Prawdziwy profesjonalista w dziedzinie logistyki nie uznaje kompromisów - nawet w warunkach ekstremalnych w temperaturze do 30 C. Robot KR QUANTEC PA arctic został skonstruowany specjalnie do paletyzacji w ekstremalnie niskich temperaturach. Pracuje w pełnym obszarze niskich temperatur bez konieczności ogrzewania układu mechanicznego oraz bez osłony ochronnej, w sposób niezawodny i ekstremalnie szybko. W odróżnieniu od tradycyjnych rozwiązań wymagających osłony ochronnej pozwala to na znaczną oszczędność kosztów. Przykładowo nie występują przestoje i koszty spowodowane wymianą materiałów ochronnych. Ponadto z uwagi na brak potrzeby rozgrzewania robota można uniknąć kosztownej emisji ciepła w chłodni.

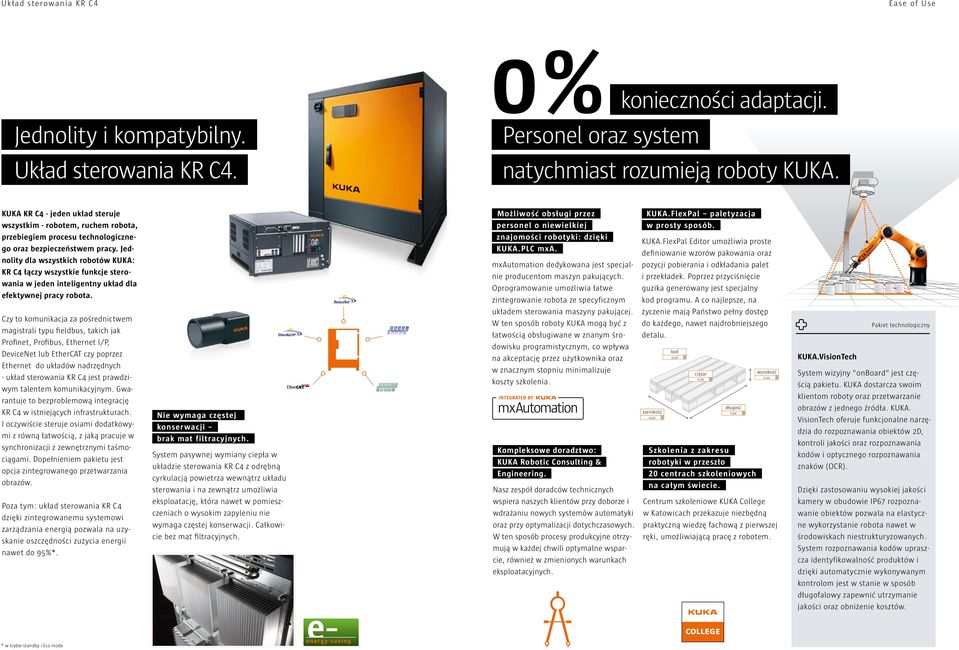

5 Układ sterowania KR C4 Ease of Use Jednolity i kompatybilny. Układ sterowania KR C4. 0% Personel oraz system konieczności adaptacji. natychmiast rozumieją roboty KUKA. Ist die Darstellung technisch richtig? KUKA KR C4 - jeden układ steruje wszystkim - robotem, ruchem robota, przebiegiem procesu technologicznego oraz bezpieczeństwem pracy. Jednolity dla wszystkich robotów KUKA: KR C4 łączy wszystkie funkcje sterowania w jeden inteligentny układ dla efektywnej pracy robota. Czy to komunikacja za pośrednictwem magistrali typu fieldbus, takich jak Profinet, Profibus, Ethernet I/P, DeviceNet lub EtherCAT czy poprzez Ethernet do układów nadrzędnych - układ sterowania KR C4 jest prawdziwym talentem komunikacyjnym. Gwarantuje to bezproblemową integrację KR C4 w istniejących infrastrukturach. I oczywiście steruje osiami dodatkowymi z równą łatwością, z jaką pracuje w synchronizacji z zewnętrznymi taśmociągami. Dopełnieniem pakietu jest opcja zintegrowanego przetwarzania obrazów. Poza tym: układ sterowania KR C4 dzięki zintegrowanemu systemowi zarządzania energią pozwala na uzyskanie oszczędności zużycia energii nawet do 95%*. Nie wymaga częstej konserwacji brak mat filtracyjnych. System pasywnej wymiany ciepła w układzie sterowania KR C4 z odrębną cyrkulacją powietrza wewnątrz układu sterowania i na zewnątrz umożliwia eksploatację, która nawet w pomieszczeniach o wysokim zapyleniu nie wymaga częstej konserwacji. Całkowicie bez mat filtracyjnych. Możliwość obsługi przez personel o niewielkiej znajomości robotyki: dzięki KUKA.PLC mxa. mxautomation dedykowana jest specjalnie producentom maszyn pakujących. Oprogramowanie umożliwia łatwe zintegrowanie robota ze specyficznym układem sterowania maszyny pakującej. W ten sposób roboty KUKA mogą być z łatwością obsługiwane w znanym środowisku programistycznym, co wpływa na akceptację przez użytkownika oraz w znacznym stopniu minimalizuje koszty szkolenia. Kompleksowe doradztwo: KUKA Robotic Consulting & Engineering. Nasz zespół doradców technicznych wspiera naszych klientów przy doborze i wdrażaniu nowych systemów automatyki oraz przy optymalizacji dotychczasowych. W ten sposób procesy produkcyjne otrzymują w każdej chwili optymalne wsparcie, również w zmienionych warunkach eksploatacyjnych. KUKA.FlexPal paletyzacja w prosty sposób. KUKA.FlexPal Editor umożliwia proste definiowanie wzorów pakowania oraz pozycji pobierania i odkładania palet i przekładek. Poprzez przyciśnięcie guzika generowany jest specjalny kod programu. A co najlepsze, na życzenie mają Państwo pełny dostęp do każdego, nawet najdrobniejszego detalu. szerokość kod ciężar długość Szkolenia z zakresu robotyki w przeszło 20 centrach szkoleniowych na całym świecie. wysokość Centrum szkoleniowe KUKA College w Katowicach przekazuje niezbędną praktyczną wiedzę fachową z pierwszej ręki, umożliwiającą pracę z robotem. KUKA.VisionTech Pakiet technologiczny System wizyjny "onboard" jest częścią pakietu. KUKA dostarcza swoim klientom roboty oraz przetwarzanie obrazów z jednego źródła. KUKA. VisionTech oferuje funkcjonalne narzędzia do rozpoznawania obiektów 2D, kontroli jakości oraz rozpoznawania kodów i optycznego rozpoznawania znaków (OCR). Dzięki zastosowaniu wysokiej jakości kamery w obudowie IP67 rozpoznawanie obiektów pozwala na elastyczne wykorzystanie robota nawet w środowiskach niestrukturyzowanych. System rozpoznawania kodów upraszcza identyfikowalność produktów i dzięki automatycznie wykonywanym kontrolom jest w stanie w sposób długofalowy zapewnić utrzymanie jakości oraz obniżenie kosztów. * w trybie standby i Eco mode

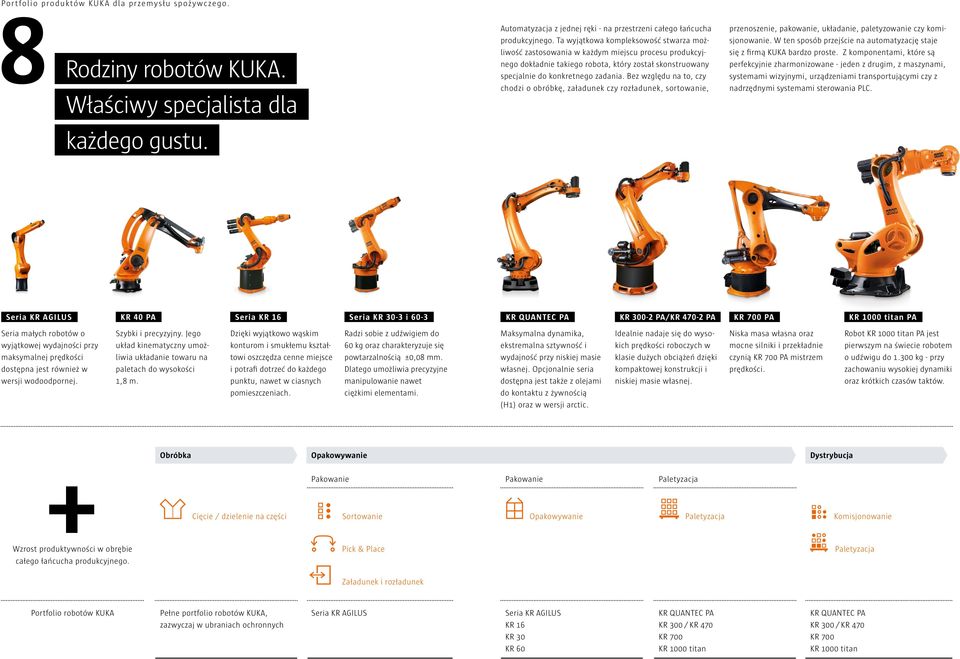

6 Portfolio produktów KUKA dla przemysłu spożywczego. 8 Rodziny robotów KUKA. Właściwy specjalista dla każdego gustu. Automatyzacja z jednej ręki - na przestrzeni całego łańcucha produkcyjnego. Ta wyjątkowa kompleksowość stwarza możliwość zastosowania w każdym miejscu procesu produkcyjnego dokładnie takiego robota, który został skonstruowany specjalnie do konkretnego zadania. Bez względu na to, czy chodzi o obróbkę, załadunek czy rozładunek, sortowanie, przenoszenie, pakowanie, układanie, paletyzowanie czy komisjonowanie. W ten sposób przejście na automatyzację staje się z firmą KUKA bardzo proste. Z komponentami, które są perfekcyjnie zharmonizowane - jeden z drugim, z maszynami, systemami wizyjnymi, urządzeniami transportującymi czy z nadrzędnymi systemami sterowania PLC. Seria KR AGILUS KR 40 PA Seria KR 16 Seria KR 30-3 i 60-3 KR QUANTEC PA KR PA/KR PA KR 700 PA KR 1000 titan PA Seria małych robotów o wyjątkowej wydajności przy maksymalnej prędkości dostępna jest również w wersji wodoodpornej. Szybki i precyzyjny. Jego układ kinematyczny umożliwia układanie towaru na paletach do wysokości 1,8 m. Dzięki wyjątkowo wąskim konturom i smukłemu kształtowi oszczędza cenne miejsce i potrafi dotrzeć do każdego punktu, nawet w ciasnych pomieszczeniach. Radzi sobie z udźwigiem do 60 kg oraz charakteryzuje się powtarzalnością ±0,08 mm. Dlatego umożliwia precyzyjne manipulowanie nawet ciężkimi elementami. Maksymalna dynamika, ekstremalna sztywność i wydajność przy niskiej masie własnej. Opcjonalnie seria dostępna jest także z olejami do kontaktu z żywnością (H1) oraz w wersji arctic. Idealnie nadaje się do wysokich prędkości roboczych w klasie dużych obciążeń dzięki kompaktowej konstrukcji i niskiej masie własnej. Niska masa własna oraz mocne silniki i przekładnie czynią KR 700 PA mistrzem prędkości. Robot KR 1000 titan PA jest pierwszym na świecie robotem o udźwigu do kg - przy zachowaniu wysokiej dynamiki oraz krótkich czasów taktów. + Palletieren Wzrost produktywności w obrębie całego łańcucha produkcyjnego. Obróbka Cięcie / dzielenie na części Opakowywanie Dystrybucja Pick Pakowanie & Place Palletieren Pakowanie Paletyzacja Palletieren Sortowanie Palletieren Załadunek i rozładunek Opakowywanie Palletieren Palletieren Paletyzacja Komisjonowanie Palletieren Mixed Palletizing Kommisionieren Paletyzacja Palletieren Mixed Palletizing Kommisionieren Portfolio robotów KUKA Pełne portfolio robotów KUKA, Seria KR AGILUS KR QUANTEC PA zazwyczaj w ubraniach ochronnych Seria KR AGILUS KR 16 KR 30 KR 60 KR 300 / KR 470 KR 700 KR 1000 titan KR QUANTEC PA KR 300 / KR 470 KR 700 KR 1000 titan

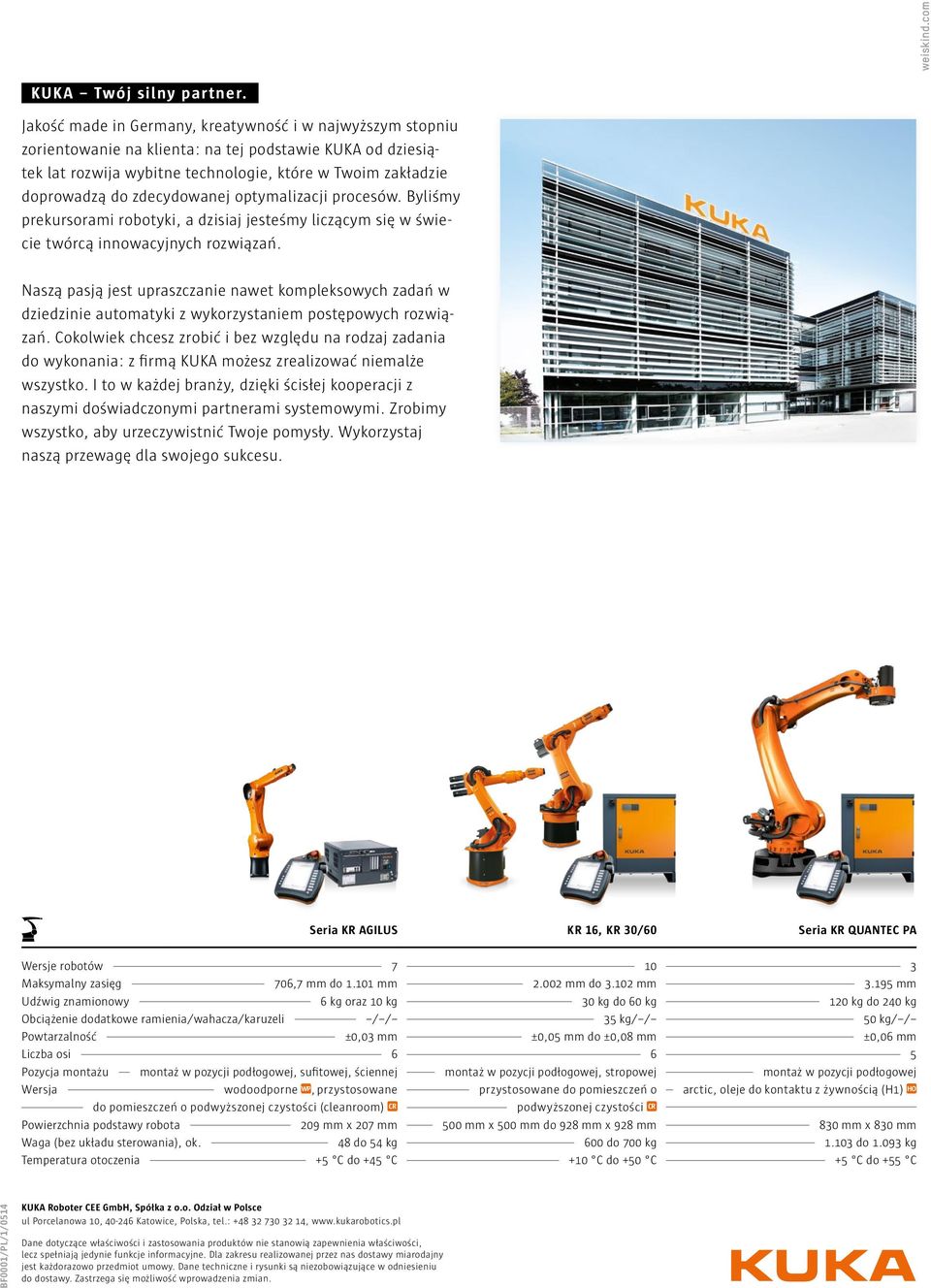

7 weiskind.com KUKA Twój silny partner. Jakość made in Germany, kreatywność i w najwyższym stopniu zorientowanie na klienta: na tej podstawie KUKA od dziesiątek lat rozwija wybitne technologie, które w Twoim zakładzie doprowadzą do zdecydowanej optymalizacji procesów. Byliśmy prekursorami robotyki, a dzisiaj jesteśmy liczącym się w świecie twórcą innowacyjnych rozwiązań. Naszą pasją jest upraszczanie nawet kompleksowych zadań w dziedzinie automatyki z wykorzystaniem postępowych rozwiązań. Cokolwiek chcesz zrobić i bez względu na rodzaj zadania do wykonania: z firmą KUKA możesz zrealizować niemalże wszystko. I to w każdej branży, dzięki ścisłej kooperacji z naszymi doświadczonymi partnerami systemowymi. Zrobimy wszystko, aby urzeczywistnić Twoje pomysły. Wykorzystaj naszą przewagę dla swojego sukcesu. Seria KR AGILUS KR 16, KR 30/60 Seria KR QUANTEC PA Wersje robotów Maksymalny zasięg 706,7 mm do mm mm do mm mm Udźwig znamionowy 6 kg oraz 10 kg 30 kg do 60 kg 120 kg do 240 kg Obciążenie dodatkowe ramienia/wahacza/karuzeli / / 35 kg/ / 50 kg/ / Powtarzalność ±0,03 mm ±0,05 mm do ±0,08 mm ±0,06 mm Liczba osi Pozycja montażu montaż w pozycji podłogowej, sufitowej, ściennej montaż w pozycji podłogowej, stropowej montaż w pozycji podłogowej Wersja wodoodporne WP, przystosowane przystosowane do pomieszczeń o arctic, oleje do kontaktu z żywnością (H1) HO do pomieszczeń o podwyższonej czystości (cleanroom) CR podwyższonej czystości CR Powierzchnia podstawy robota 209 mm x 207 mm 500 mm x 500 mm do 928 mm x 928 mm 830 mm x 830 mm Waga (bez układu sterowania), ok. 48 do 54 kg 600 do 700 kg do kg Temperatura otoczenia +5 C do +45 C +10 C do +50 C +5 C do +55 C BF0001/PL/1/0514 KUKA Roboter CEE GmbH, Spółka z o.o. Odział w Polsce ul Porcelanowa 10, Katowice, Polska, tel.: , Dane dotyczące właściwości i zastosowania produktów nie stanowią zapewnienia właściwości, lecz spełniają jedynie funkcje informacyjne. Dla zakresu realizowanej przez nas dostawy miarodajny jest każdorazowo przedmiot umowy. Dane techniczne i rysunki są niezobowiązujące w odniesieniu do dostawy. Zastrzega się możliwość wprowadzenia zmian.
