1 Karta charakterystyki online L230-P580C2S00000 Lincoder L230

2 A B C D E F H I J K L M N O P Q R S T Rysunek może się różnić Informacje do zamówienia Typ Nr artykułu L230-P580C2S Zgodnie z art. 2 (4) produkt ten nie jest objęty zakresem obowiązywania dyrektywy RoHS 2011/65/WE oraz nie jest przeznaczony do zastosowania w produktach objętych zakresem obowiązywania tej dyrektywy. Więcej informacji można znaleźć w Informacjach o produkcie. Więcej wersji urządzeń i akcesoriów Opis produktu System pomiarowy Lincoder L230 składa się z taśmy magnetycznej oraz bezkontaktowej głowicy odczytującej. Taśma magnetyczna pełni rolę liniału pomiarowego o długości do 40 m. Bezwzględne informacje o położeniu są namagnetyzowane na taśmie w postaci sekwencyjnego kodu 12-bitowego. W celu uzyskania możliwie wysokiej rozdzielczości i dokładności, na taśmie magnetycznej znajduje się dodatkowo ścieżka inkrementalna, tzn. występuje na niej naprzemiennie biegun północny i południowy. Taśma magnetyczna jest naniesiona na taśmę ferromagnetyczną (taśmę stalową), która z jednej strony zapewnia magnetyczne sprzężenie zwrotne, z drugiej zaś strony pełni funkcję pomocy montażowej, która chroni taśmę przed odkształceniami. Dzięki temu taśmę magnetyczną można bez przeszkód nakleić na nośniku ferromagnetycznym, nie obawiając się wpływu na magnetyzację. Obszary zastosowania: wszędzie tam, gdzie wysoka prędkość przesuwania i prostota montażu są nieodzowne dla wiarygodnego systemu pomiarowego. W skrócie Bezkontaktowy pomiar długości Brak zużycia, nie wymaga konserwacji Bezwzględne określanie pozycji Możliwe długości pomiarowe do 40 m Wysoka dokładność i rozdzielczość Wysokie prędkości przesuwania do 6 m/s Korzyści dla użytkownika Po zainstalowaniu system jest od razu gotowy do pracy i całkowicie bezobsługowy, co prowadzi do oszczędności czasu i obniżenia kosztów Wysoka dokładność i rozdzielczość umożliwiają bardzo precyzyjny pomiar Nadaje się do wysokich prędkości przesuwania, co zwiększa produktywność 2 SICK Karta charakterystyki online :28:14 Informacje mogą ulec zmianie bez powiadomienia

3 Zakresy stosowania Określanie pozycji w magazynach wysokiego składowania, robotach portalowych, prasach, paletyzatorach, silnikach liniowych Szczegółowe dane techniczne Cechy Część systemowa Długość pomiarowa Zakres pomiarowy Głowica odczytująca 40 mm 0 m m Długość taśmy magnetycznej Długość pomiarowa mm 1) Rozdzielczość 156,25 µm Typ przyłącza Wtyk, M23, 12 pinów 1) Stała uwarunkowana technicznie. Wydajność Powtarzalność ± 10 µm Prędkość przesuwania 6,6 m/s 1) Dokładność pomiaru Typ. ± 0,3 mm/m przy 20 C Część systemowa Długość pomiarowa Zakres pomiarowy Głowica odczytująca 40 mm 0 m m Długość taśmy magnetycznej Długość pomiarowa mm 2) Rozdzielczość 156,25 µm Typ przyłącza Wtyk, M23, 12 pinów 1) Przekroczenie maks. prędkości przesuwania lub wyjście poza liniał pomiarowy generuje odpowiedni komunikat o błędzie: 7F FF FE hex. 2) Stała uwarunkowana technicznie. Interfejsy Czas generowania pozycji µs Dane elektryczne Czas inicjalizacji Napięcie zasilające Pobór mocy s 7 V V 4,5 W Dane mechaniczne Masa Współczynnik rozszerzalności cieplnej Materiał 0,685 kg 16 µm/ C/m AlMgSiPbF :28:14 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia SICK 3

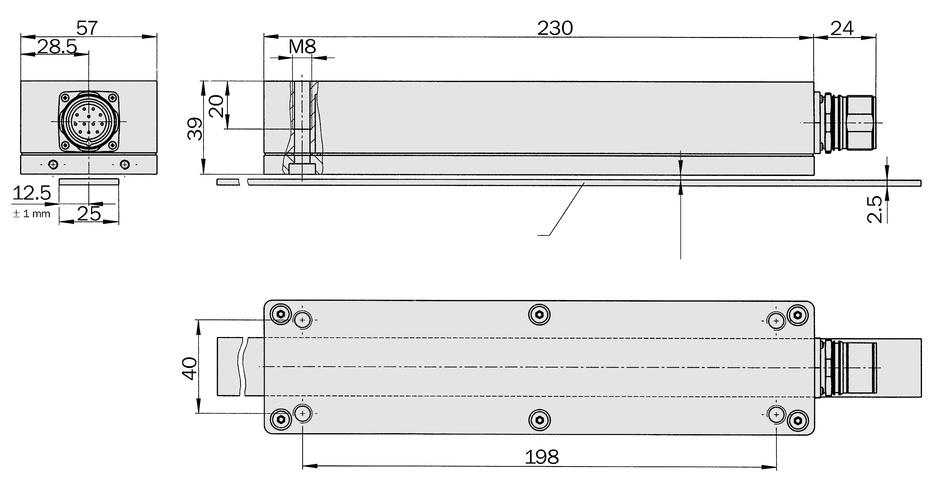

4 A B C D E F H I J K L M N O P Q R S T Dane dotyczące otoczenia Stopień ochrony IP65 1) Zakres temperatur roboczych 0 C C Zakres temperatur składowania 40 C C Odporność na wstrząsy 30 g (DIN EN ) Odporność na drgania 10 g (20 Hz Hz) (DIN EN ) 1) Z podłączonym kontrawtykiem. Klasyfikacje ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ETIM 5.0 EC ETIM 6.0 EC UNSPSC Instalacja elektryczna Czas inicjalizacji s Czas generowania pozycji µs Napięcie zasilające 7 V V Pobór mocy 4,5 W Rysunek wymiarowy (Wymiary w mm) 4 SICK Karta charakterystyki online :28:14 Informacje mogą ulec zmianie bez powiadomienia

5 Karta charakterystyki online SICK W SKRÓCIE Firma SICK należy do czołowych producentów inteligentnych czujników i rozwiązań wykorzystujących czujniki do zastosowań przemysłowych. Wyjątkowa gama produktów i usług stwarza idealną podstawę dla bezpiecznego i wydajnego sterowania procesami, ochrony ludzi przed wypadkami i unikania zanieczyszczenia środowiska. Mamy szerokie doświadczenie w różnych branżach i znamy występujące w nich procesy oraz wymagania. Nasze inteligentne czujniki zapewniają klientom dokładnie to, czego im potrzeba. W centrach aplikacji w Europie, Azji i Ameryce Północnej rozwiązania systemowe są testowane i optymalizowane pod kątem potrzeb konkretnych klientów. Wszystko to sprawia, że jesteśmy niezawodnym dostawcą i partnerem w zakresie rozwoju. Naszą ofertę dopełniają kompleksowe usługi: rozwiązania SICK LifeTime Services wspierają klientów w trakcie całego cyklu użytkowania maszyny i dbają o bezpieczeństwo i produktywność. Właśnie tak rozumiemy hasło Sensor Intelligence. BLISKO KLIENTA NA CAŁYM ŚWIECIE: Osoby kontaktowe i pozostałe lokalizacje - SICK AG Waldkirch Niemcy
