1 Grafika Komputerowa Materiały Laboratoryjne Laboratorium 3 GIMP: maski i praca na warstwach Wstęp Przed rozpoczęciem ćwiczenia należy pobrać paczkę lab_3_materialy.zip z kursu na moodle.cs.pollub.pl i rozpakować ją do folderu Lab3 utworzonego na pulpicie Ćwiczenie 1 Podmiana tła Zadanie: Zmień tło na zdjęciu lab3_a na chmury ze zdjęcia lab3_b Kroki: Załaduj obraz lab3_a Stworzenie maski na podstawie zdjęcia Samo wykorzystanie maski jest już Ci znane, na wszelki wypadek krótkie przypomnienie: Kolor czarny na masce powoduje, że maskowana warstwa jest w tym miejscu całkowicie przezroczysta (pokazując warstwę poniżej). Kolor biały na masce powoduje, że maskowana warstwa jest nieprzezroczysta (czyli widać oryginalną zawartość takiej warstwy). Odcienie szarości sprawiają, że maskowana warstwa jest mniej lub bardziej przezroczysta. Stworzenie maski na podstawie zaznaczenia odręcznego jest w przypadku zdjęcia tego drzewa - w zasadzie niemożliwe. Lepszym rozwiązaniem jest rozłożenie obrazu na jego składowe RGB (lub inne składowe jeśli RGB nie daje dobrych rezultatów) skąd inąd znane z poprzednich laboratoriów.

podstawie zdjęcia Samo wykorzystanie maski jest już Ci znane, na wszelki wypadek krótkie przypomnienie: Kolor czarny na masce powoduje, że maskowana warstwa jest w tym miejscu całkowicie

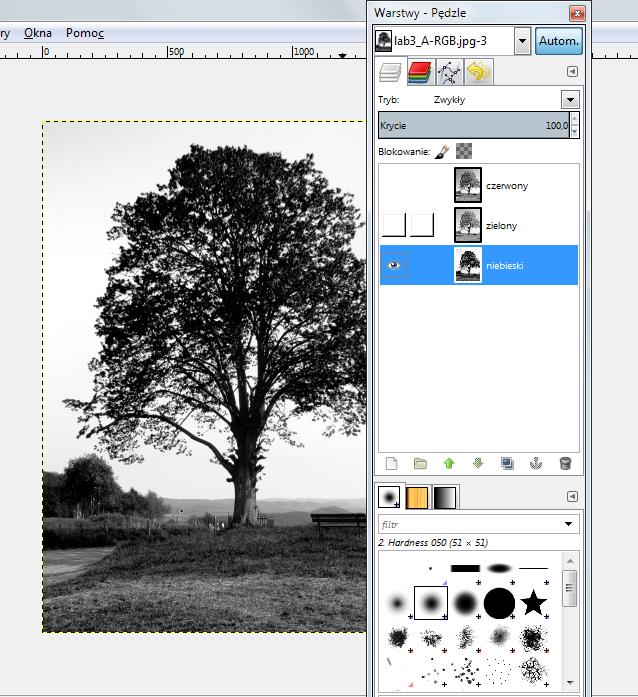

Warstwa z niebieską składową wydaje się być najlepsza. Wymaga jednak drobnej poprawy tak, aby kontrast był wyraźniejszy.

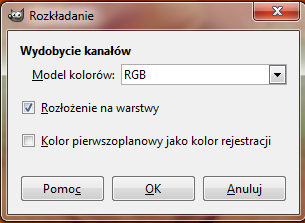

2 Wybierz Kolory -> Składowe -> Rozłóż Po wykonaniu uzyskujemy trzy warstwy zawierającą składowe RGB obrazu przedstawione w formie odcieni szarości. Przejrzyj teraz te warstwy. Która z nich najlepiej nadaje się na maskę (drzewo jest najciemniejsze, zaś niebo najjasniejsze)? Warstwa z niebieską składową wydaje się być najlepsza. Wymaga jednak drobnej poprawy tak, aby kontrast był wyraźniejszy. Wyłącz widocznośc pozostałych warstw. Na warstwie z niebieską składową wykonaj progowanie lub popraw histogram, tak aby doczernić czernie i dobielić biele na naszej przyszłej masce.

jpg i wklej tam skopiowany obrazek jako nową warstwę. Chmury przysłonią na razie drzewo.

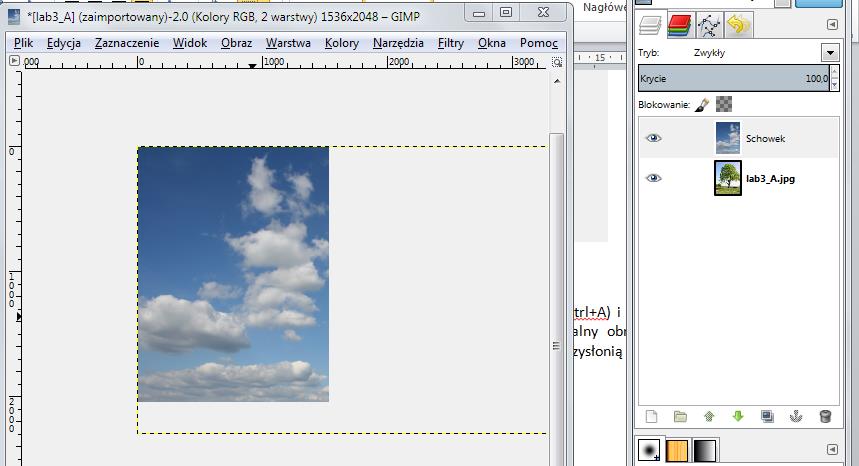

3 Otwórz w nowym oknie obraz Lab3_B.jpg (chmury). Zaznacz cały obraz (Ctrl+A) i go skopiuj (Ctrl+C), a następnie przełącz się na okno zawierające oryginalny obraz Lab3_A.jpg i wklej tam skopiowany obrazek jako nową warstwę. Chmury przysłonią na razie drzewo. Na nowej wartwie utwórz maskę (PPM na warstwie Schowek i wybierz: Dodaj wastrwę maski) i ustaw jej właściwości na Bez przezroczystości. Skopiuj obrazek drzewa (niebieska składowa) do schowka (np. przy pomocy Ctrl+A i Ctrl+C). Wklej obrazek ze schowka do zdjęcia Lab3_A.jpg.

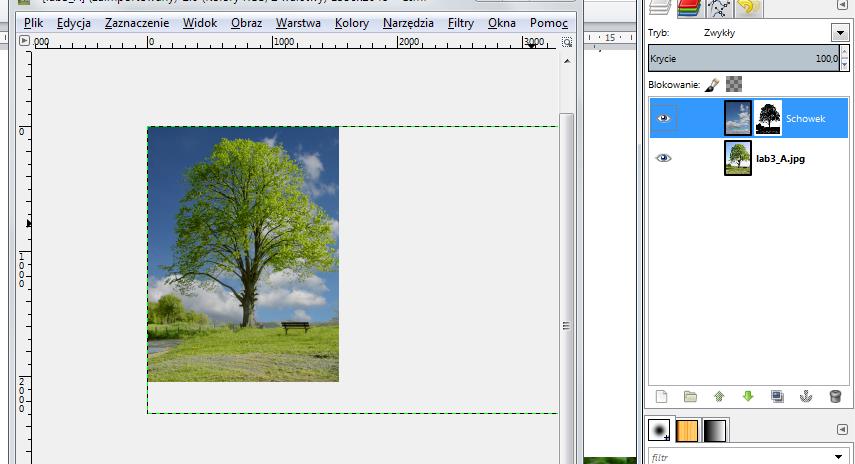

4 Teraz na nowoutworzonej warstwie Oderwane zaznaczenie kliknij prawym przyciskiem myszy i z menu kontekstowego wybierz Zakotwicz warstwę. Efekt przedstawia się następująco: Zwróć uwagę, że na zbliżeniu widać niedociągnięcia w fotomontażu:

5 Malując po warstwie maski przy pomocy narzędzia Pędzel używając czarnej farby odsłoń elementy zdjęcia z tła ( oryginalne zdjęcie z drzewem). Pamiętaj, że jeśli odsłonisz zbyt dużo, to możesz zamalować odsłonięty nadmiernie obraz przy pomocy białej farby. Pamiętaj również o tym, że możesz używać farby w odcieniach szarości co zapewni efekt półprzezroczystości. Zadanie samodzielne

Pamiętaj, że jeśli odsłonisz zbyt dużo, to możesz zamalować odsłonięty nadmiernie obraz przy

6 Otwórz plik Lab3_C.jpg Z pomocą poznanych na poprzednim laboratorium technik spróbuj zrekonstruować zniszczone zdjęcie. W pracy pomocny może być artykuł Cyfrowa renowacja i retusz archiwalnych fotografii dostępny pod adresem: Zastanów się nad wykorzystaniem warstw i rozmycia gaussowskiego (szczególnie do usunięcia ziarna powstałego na skutek użycia kiepskiej jakości skanera). Podpowiedź: do zrekonstruowania oka zabrudzonego atramentem wykorzystaj fakt, że drugie oko jest w dobrym stanie. Odpowiednio zaznaczając fragment obrazu możesz go skopiować, odwrócić (żeby oko było skierowane w dobrą stronę) i przeskalować tak, aby jak najbardziej zastąpić zalany atramentem kawałek zdjęcia. Efekt końcowy:

7 Otwórz plik Lab3_C2.jpg Z pomocą poznanych na poprzednim laboratorium technik spróbuj zrekonstruować zniszczone zdjęcie. Zastosuj działania takie jak: kadrowanie, korekta poziomów Stempel, pędzel korygujący (w gimpie błędnie nazwany Łatką), filtr wyostrzania

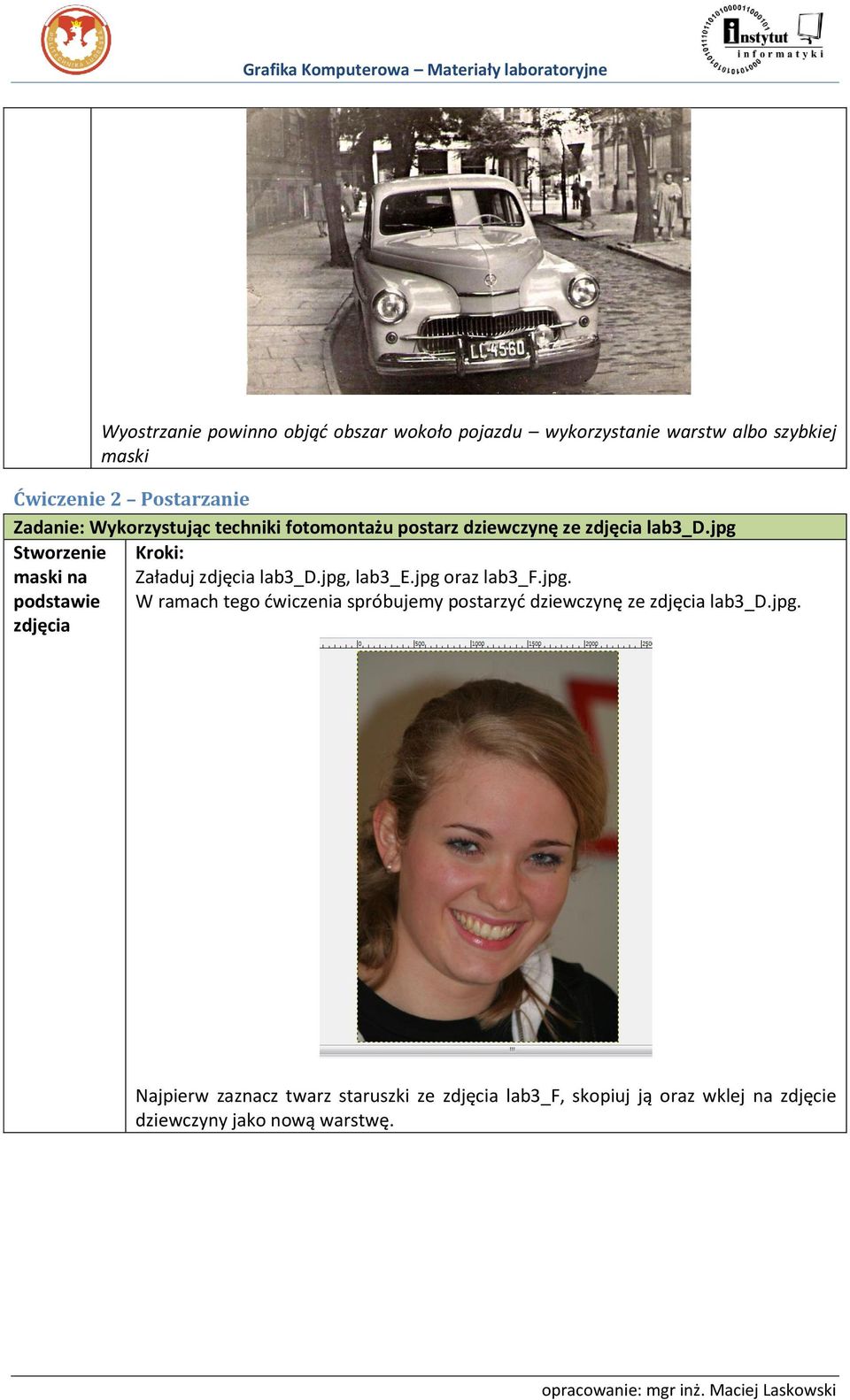

8 Wyostrzanie powinno objąć obszar wokoło pojazdu wykorzystanie warstw albo szybkiej maski Ćwiczenie 2 Postarzanie Zadanie: Wykorzystując techniki fotomontażu postarz dziewczynę ze zdjęcia lab3_d.jpg Stworzenie Kroki: maski na Załaduj zdjęcia lab3_d.jpg, lab3_e.jpg oraz lab3_f.jpg. podstawie W ramach tego ćwiczenia spróbujemy postarzyć dziewczynę ze zdjęcia lab3_d.jpg. zdjęcia Najpierw zaznacz twarz staruszki ze zdjęcia lab3_f, skopiuj ją oraz wklej na zdjęcie dziewczyny jako nową warstwę.

jpg Stworzenie Kroki: maski na Załaduj zdjęcia lab3_d.jpg, lab3_e.jpg oraz lab3_f.jpg. podstawie W ramach tego ćwiczenia spróbujemy postarzyć dziewczynę ze zdjęcia lab3_d.

9 Wklejona warstwa będzie dość niedużych rozmiarów: przy pomocy narzędzi Przesunięcie, Odbicie, Skalowanie oraz Obrót przesuń wklejoną twarz tak, aby jak najbardziej pokrywała twarz dziewczyny. Uwaga: w celu dokładnego dopasowania jednej twarzy do drugiej zmniejsz wartość parametru Krycie dla górnej warstwy pozwoli to w łatwy sposób wcelować się, zwłaszcza dopasować położenie oczu i ust. Po dopasowaniu połozenia uzupełnij brakujące fragmenty twarzy staruszki przy pomocy pędzla klonowania, zaś przy pomocy Gumki usuń oczy i usta staruszki, tak, aby widoczne były oczy i usta dziewczyny. Następnie zmień tryb mieszania warstw na Miękkie światło, a krycie ustawiając na ok. 60%. Analogicznie skopiuj i dopasuj skórę szyi z drugiego zdjęcia staruszki. Ewentualne braki uzupełnij przy pomocy pędzla klonowania, ewentualne nadmiary usuń przy pomocy gumki.

Po dopasowaniu połozenia uzupełnij brakujące fragmenty twarzy staruszki przy pomocy pędzla klonowania, zaś przy pomocy Gumki usuń oczy i usta staruszki, tak, aby widoczne były oczy i usta dziewczyny.

10 Następnie zmień tryb mieszania warstw na Miękkie światło, dopasuj również poziom krycia. Ewentualne różnice w kolorystyce skóry usuń ustawiając np. odpowiednie wartości Barwy i nasycenia. Następnie przy pomocy znanych Ci już technik zmień kolor włosów dziewczyny na siwy. Zadanie samodzielne Otwórz plik Lab3_G.jpg Z pomocą poznanych na poprzednim laboratorium technik pokoloruj zdjęcie np. według poniższego przykładu:

Następnie przy pomocy znanych Ci już technik zmień kolor włosów dziewczyny na siwy.
