GIMP Grafika rastrowa (Ćwiczenia cz. 2)

Transkrypt

1 Zjazd 1 GIMP Grafika rastrowa (Ćwiczenia cz. 2) Zaznaczenia Aby zacząć profesjonalnie rysować w programie GIMP należy opanować tematykę zaznaczeń. Zaznaczenia (inaczej maski) służą do zaznaczania obszarów rysunku. WAŻNE: Jeżeli obraz posiada zaznaczenie, to wszystkie przekształcenia obrazu (lub warstwy) są wykonywane w ramach zaznaczenia. GIMP udostępnia następujące rodzaje zaznaczeń: Zaznaczenie prostokątne Zaznaczenie eliptyczne Zaznaczenie odręczne - przy pomocy myszy rysowany jest kształt zaznaczenia Zaznaczenie rozmyte (zaznaczanie sąsiadujących obszarów) (zaznacza wszystkie piksele sąsiadujące z klikniętym, które mają kolor podobny do klikniętego z określoną tolerancją, którą ustawiamy za pomocą suwaka znajdującego się we właściwościach narzędzia) Zaznaczenie według koloru - zaznacza wszystkie piksele (nie koniecznie sąsiadujące), które ją kolor podobny do klikniętego z określoną tolerancją Nożyczki za pomocą kliknięć należy utworzyć krzywą zamkniętą, a następnie kliknąć wewnątrz krzywej w celu uaktywnienia zaznaczenia Właściwości zaznaczeń (dostępne w opcjach każdego zaznaczenia): Zaznaczenia można tworzyć w czterech trybach. tryb normalny - nowo stworzone zaznaczenie jest zaznaczeniem bieżącym tryb dodawania - obszar nowo stworzonego zaznaczenia jest dodawany do obszaru istniejącego zaznaczenia tryb odejmowania - obszar nowo stworzonego zaznaczenia jest odejmowany od obszaru istniejącego zaznaczenia tryb przecinania - tworzy zaznaczenie, które jest częścią wspólną starego i nowego zaznaczenia Właściwości: Wygładzaj - brzegi zaznaczenia są trochę rozmywane, dzięki czemu osiągnięty jest efekt gładkości brzegów; 1

2 Zmiękczaj krawędzie zaznaczenie będzie rozmyte na brzegach; Zaokrąglaj rogi dla zaznaczenia prostokątnego zaokrągla mu rogi o zadany promień; Powiększaj od środka środek zaznaczenia znajduje się w miejscu, gdzie zaczęto zaznaczanie Stały można ustawić stały rozmiar, proporcje itp. Jeżeli chcemy zaznaczyć kwadrat lub koło, należy wybrać opcję Stały oraz Proporcje i w polu edycyjnym poniżej wpisać 1:1, zatwierdzając klawiszem Enter Ctrl i Shift Ctrl przed rozpoczęciem rysowania zaznaczenia - tworzona jest różnica zaznaczeń Shift przed rozpoczęciem rysowania zaznaczenia - tworzona jest suma zaznaczeń Ctrl + Shift przed rozpoczęciem rysowania zaznaczenia - tworzony jest iloczyn zaznaczeń Polecenia służące do modyfikacji zaznaczeń znajdują się w menu obrazu Zaznaczenie. Polecenia służące do modyfikacji zaznaczeń znajdują się w menu obrazu Zaznaczenie. Wszystko Nic Odwróć Edytor zaznaczenia Zmiękcz Wyostrz Zmniejsz Powiększ Obramuj Zaokrąglenie Zniekształcenie Tworzy zaznaczenie całego rysunku Usuwa zaznaczenie Tworzy zaznaczenie będące dopełnieniem starego zaznaczenia Możemy modyfikować istniejące zaznaczenie - możemy odwrócić zaznaczenie, a także rysować wzdłuż zaznaczenia. Zmiękcza zaznaczenie o zadany promień (efekt, którego dokonamy na zaznaczonym obszarze będzie przechodził łagodnie do miejsca, które nie było zaznaczone) Wyostrza zmiękczone zaznaczenie Zmniejsza zaznaczenie o zadany promień Powiększa zaznaczenie o zadany promień Tworzy zaznaczenie będące obramowaniem starego zaznaczenia Zaokrągla rogi przy zaznaczeniach prostokątnych Zniekształca istniejące zaznaczenie Ćwiczenia Ze wskazanej przez prowadzącego lokalizacji pobierz i zapisz w swoim katalogu pliki o nazwie: cw budynki.jpg cw gory jpg cw Londyn JPG 2

3 Wykonaj opisane w zadaniach polecenia, by uzyskać efekty przedstawione na załączonych obrazach. Ćwiczenie 1 1. Narysuj na białym tle koło, odwróć zaznaczanie i wypełnij zaznaczenie na żółto 2. Narysuj koło, wybierz Zaznaczenie Zmiękcz i wypełnij deseniem. 3. Narysuj kwadrat, wybierz Zaznaczenie Zaokrąglenie, następnie Zaznaczenie Obramuj i wypełnij gradientem. 4. Najpierw ustaw we właściwościach pędzla Użyj kolorów z gradientu. 5. Następnie stwórz zaznaczenie eliptyczne, wybierz Edytor zaznaczenia Rysuj wzdłuż zaznaczenia i wybierz Rysuj narzędziem: pędzel. 6. Zapisz obraz jako cw1.3.1.xcf Ćwiczenie 2 Narysuj korzystając z zaznaczeń: 1. Sumę 3 elips (Shift) 2. Różnicę kwadratu i 3 kół (Ctrl) 3. Iloczyn kwadratu i koła (Ctrl+Shift) 4. Sumę prostokąta i koła Wypełnij je analogicznie jak na rysunku obok i zapisz jako cw1.3.2.xcf Ćwiczenie 3 1. Otwórz plik cw budynki.jpg 2. Użyj zaznaczenia Zaznaczenie odręczne 3. Zastosuj Filtry Rozmywanie Rozmycie Gaussa 4. Zapisz plik jako cw xcf 3

4 Ćwiczenie 4 1. Otwórz plik cw Londyn JPG 2. Zaznacz niebo w Londynie za pomocą narzędzia Zaznaczanie rozmyte (różdżka) 3. Otwórz plik cw gory jpg 4. Skopiuj góry i wklej do Londynu używając polecenia Edycja Wklej do Zakotwicz wklejony element, klikając kotwicę w okienku Warstwy, kanały, ścieżki Zapisz obraz jako cw1.3.4.xcf Transformacja zaznaczeń Narzędzia służące do transformacji zaznaczeń są przedstawione na poniższym rysunku: 4

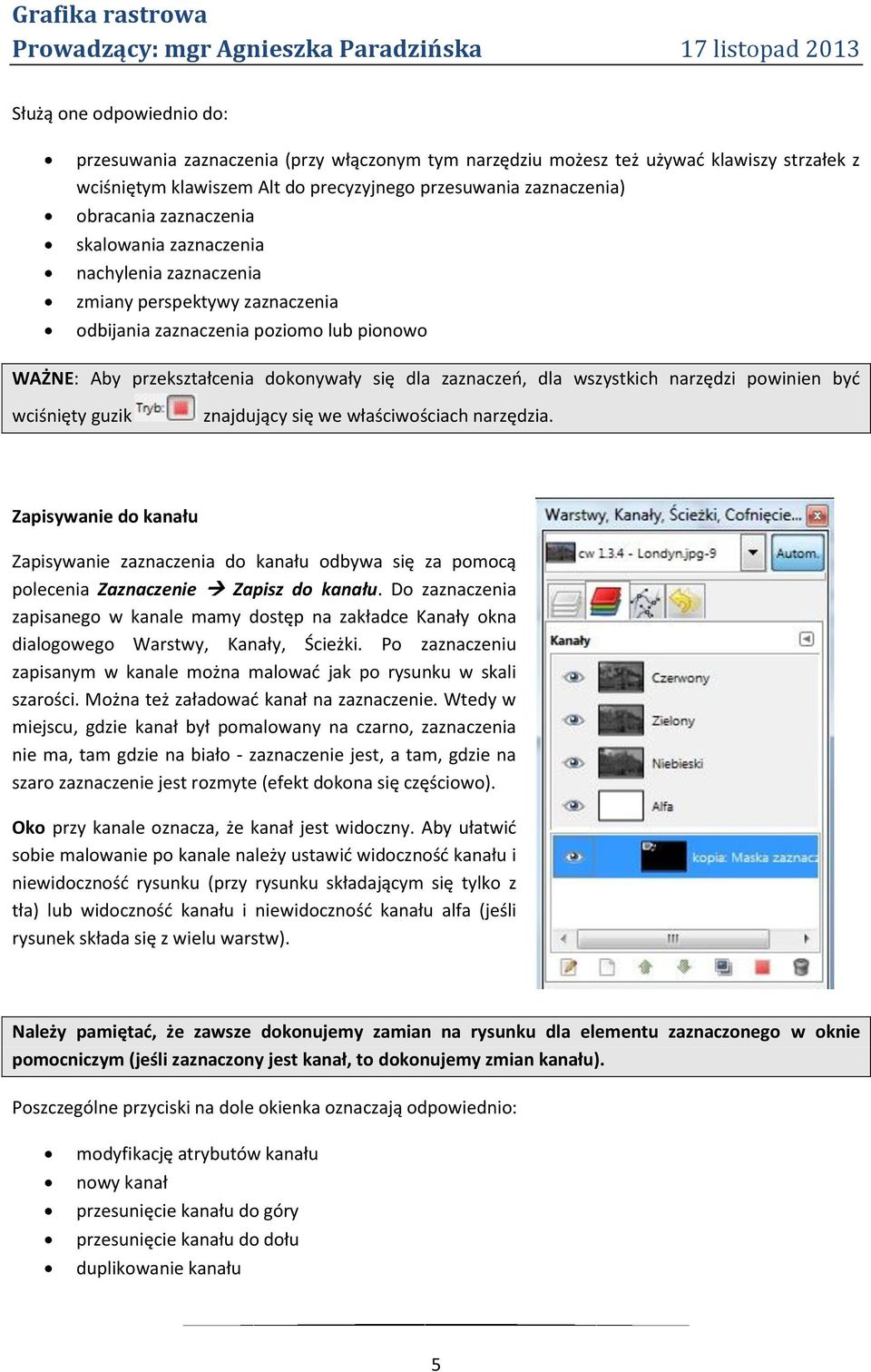

5 Służą one odpowiednio do: przesuwania zaznaczenia (przy włączonym tym narzędziu możesz też używać klawiszy strzałek z wciśniętym klawiszem Alt do precyzyjnego przesuwania zaznaczenia) obracania zaznaczenia skalowania zaznaczenia nachylenia zaznaczenia zmiany perspektywy zaznaczenia odbijania zaznaczenia poziomo lub pionowo WAŻNE: Aby przekształcenia dokonywały się dla zaznaczeń, dla wszystkich narzędzi powinien być wciśnięty guzik znajdujący się we właściwościach narzędzia. Zapisywanie do kanału Zapisywanie zaznaczenia do kanału odbywa się za pomocą polecenia Zaznaczenie Zapisz do kanału. Do zaznaczenia zapisanego w kanale mamy dostęp na zakładce Kanały okna dialogowego Warstwy, Kanały, Ścieżki. Po zaznaczeniu zapisanym w kanale można malować jak po rysunku w skali szarości. Można też załadować kanał na zaznaczenie. Wtedy w miejscu, gdzie kanał był pomalowany na czarno, zaznaczenia nie ma, tam gdzie na biało - zaznaczenie jest, a tam, gdzie na szaro zaznaczenie jest rozmyte (efekt dokona się częściowo). Oko przy kanale oznacza, że kanał jest widoczny. Aby ułatwić sobie malowanie po kanale należy ustawić widoczność kanału i niewidoczność rysunku (przy rysunku składającym się tylko z tła) lub widoczność kanału i niewidoczność kanału alfa (jeśli rysunek składa się z wielu warstw). Należy pamiętać, że zawsze dokonujemy zamian na rysunku dla elementu zaznaczonego w oknie pomocniczym (jeśli zaznaczony jest kanał, to dokonujemy zmian kanału). Poszczególne przyciski na dole okienka oznaczają odpowiednio: modyfikację atrybutów kanału nowy kanał przesunięcie kanału do góry przesunięcie kanału do dołu duplikowanie kanału 5

6 Grafika rastrowa Prowadzący: mgr Agnieszka Paradzińska 17 listopad 2013 uzyskanie zaznaczenia na podstawie kanału (z klawiszem Shift zaznaczenie jest dodawane, z Ctrl odejmowane, z Shift + Ctrl - tworzony jest iloczyn zaznaczeń) usunięcie kanału W celu uzyskania złożonego zaznaczenia można również włączyć szybką maskę (Zaznaczenie Szybka maska), po której można malować jak po kanale, z tą różnicą, że nie jest nigdzie zapisana. Po wyłączeniu szybkiej maski tym samym poleceniem widoczne jest zaznaczenie stworzone za jej pomocą. Ćwiczenia Obrazki do pobrania: cw pomidory.jpg cw kwiatki.jpg Ćwiczenie 5 1. Otwórz obraz cw pomidory.jpg 2. Przy przetwarzaniu rysunku trzeba użyć narzędzi do transformacji masek (zaznaczeń). 3. Zaznacz wszystko, następnie zaznaczenie zmniejsz o 70 i zmiękcz zaznaczenie o 30 pikseli; 4. Wypełnij zaznaczenie kolorem tła (białym) przy kryciu kubełka ustawionym na 40; 5. Odwróć zaznaczenie i wypełnij je dowolnym kolorem z kryciem kubełka ustawionym na 100; 6. Otwórz nieprzetworzony rysunek z pomidorem, zaznacz wszystko, zaznaczenie zmniejsz o 70 i zmiękcz o 30 pikseli; 7. Wykonaj obrót zaznaczenia i skopiuj je; 8. Na koniec dla pliku cw pomidory.jpg wykonaj Edycja Wklej i Warstwa Zakotwicz warstwę. Ćwiczenie 6 Obok pokazane są możliwości przetwarzania rysunku przy użyciu polecenia Zaznaczenie Zapisz do kanału. Należy stworzyć dwa kanały: jeden o nazwie k_trawa przechowujący kształt trawy oraz drugi o nazwie k_płatki przechowujący kształt płatków. 6

7 Grafika rastrowa Prowadzący: mgr Agnieszka Paradzińska 17 listopad 2013 Dzięki temu w dowolnym momencie można odtworzyć dane kształty i zmieniać kolory płatków i trawy. Po wykonaniu za pomocą stworzonych kanałów rysunków drugiego i trzeciego, należy zmienić wygląd kanału k_płatki tak jak na rysunku czwartym, następnie uzyskać zaznaczenie z tego kanału i wypełnić zaznaczenie na warstwie Tło jednolitym kolorem. Ćwiczenie 7 Dla zdjęcia z pomidorem należy stworzyć kanał taki jak na rysunku pierwszym. Następnie uzyskać zaznaczenie z tego kanału i dla warstwy Tło wykonać efekt desaturacji (Kolory Desaturacja). Przypomnijmy, że efekt dokona się w ramach bieżącego zaznaczenia. 7
