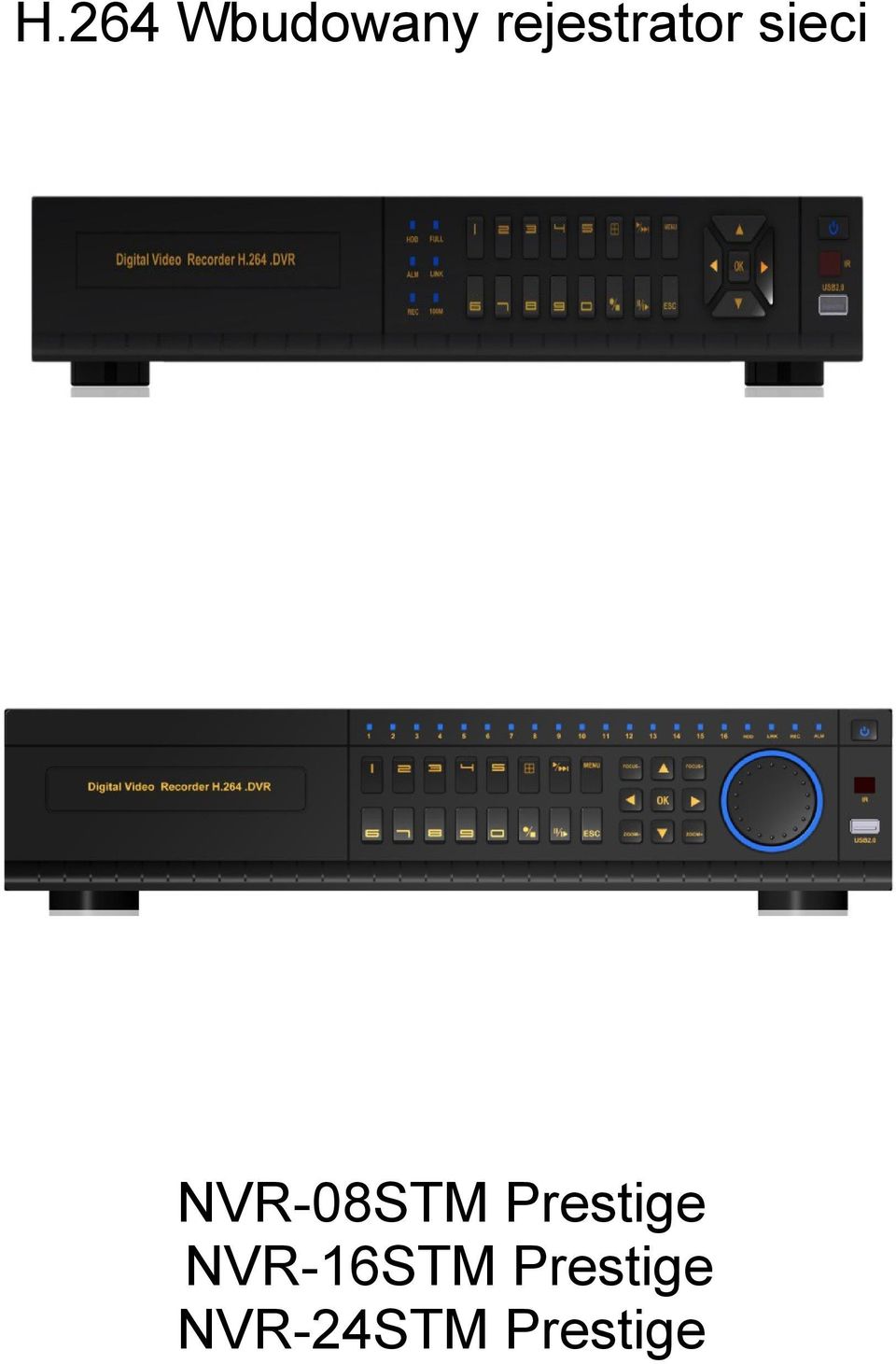

1 H.264 Wbudowany rejestrator sieci NVR-08STM Prestige NVR-16STM Prestige NVR-24STM Prestige

2 Dziękujemy za zakup naszego produktu. Prosimy o zapoznanie się z instrukcją obsługi aby mieć pewność, że urządzenie będzie używane poprawnie i bezpiecznie. Uwagi: Rejestrator powinien być zamontowany w dobrze wentylowanym miejscu. Należy zachować odpowiednią odległość od podłoża by nie blokować przepływu powietrza, trzymać z dala od źródeł ciepła i przechowywać w pomieszczeniach, w których nie występuje wysoka temperatura. Urządzenie powinno być zainstalowane w bezpiecznym miejscu, unikać gwałtownie drżących miejsc takich jak np. tył samochodu czy nad silnikiem. Aby uniknąć spięcia i pożaru lub innego uszkodzenia należy podczas mycia samochodu usunąć elementy m.in DVR i inne. Urządzenie nie jest wodoodporne. Sprzęt składa się z małych i precyzyjnie złożonych części, nie należy go rozkręcać. Jeśli występuje problem i sprzęt wymaga naprawy należy skontaktować się z dystrybutorem lub serwisem. Wybierz dysk twardy zalecany przez producentów, który spełnia wymogi rejestratora i sprosta długiemu czasowi pracy, dużą ilością danych do odczytu i zapisu. Zalecane jest nabycie dysku u dystrybutora, który zapewnia prawidłową współpracę z urządzeniem i wysoką jakość. Nie należy kłaść ciężkich przedmiotów na produkcie. Zastrzeżenia: Firma dołożyła wszelkich starań aby niniejsza instrukcja była przydatna i przejrzysta. Zastrzegamy sobie błędy w druku, które nie są popełnione celowo. Firma zastrzega sobie prawo do zmiany sprzętu i oprogramowania, o którym mowa w niniejszej instrukcji w dowolnym czasie i bez wcześniejszych wyjaśnień. Dziękujemy za wybór naszych produktów, przeczytaj ten podręcznik przed rozpoczęciem korzystania z urządzenia. Firma nie ponosi odpowiedzialności prawnej i finansowej za nieokreślone reakcje systemu operacyjnego.

3 Instrukcja obsługi 1. PARAMETRY...4 WYGLĄD OGÓLNY I STEROWANIE Panel przedni Panel tylni Przykładowe podłączenie rejestratora Pilot zdalnego sterowania Sterowanie myszą komputerową OBSŁUGA REJESTRATORA Logowanie (kreator ustawień) Menu główne (nagrywanie) Ustawiania zaawansowane...19 Alarm (detekcja ruchu,czujnik)...20 Sieć...22 Komunikacja...24 Zdalne sterowanie (wyszukiwanie kamer) Szukaj nagrania Rejestr Zarządzanie Dyskiem...27 HDD...27 Pamięć USB Informacje...28 Urządzenia...28 Status sieci...29 Użytkownicy online...29 Nagrywanie...30 Zdalne info Konserwacja...30 Podstawowe...30 Ustawienia...30 Aktualizacja Wylogowanie P.T.Z DDNS Podgląd Zdalny...36

4 1.Parametry NVR-16STM PRESTIGE MODEL SYSTEM VIDEO WYJŚCIA FORMAT KOMPRESJI WYJŚCIE SYGNAŁOWE OBRAZU H.264 HD High Profile 1x BNC 1.0Vp-p 75Ω PAL: 720x576 (D1) 1x VGA (1920x1080/60Hz) 1x HDMI (1920x1080/60Hz) WYJŚCIE AUDIO 1x RCA ROZDZIELCZOŚĆ OBRAZU 16x1080p; 16x720p; 24xD1 DETEKCJA RUCHU TAK ROZDZIELCZOŚĆ NAGRYWANIA 16x1080p; 16x720p; 24xD1 ILOŚĆ KLATEK PODCZAS NAGRYWANIA 25 kl/s na kanał ROZDZIELCZOŚĆ ODTWARZANIA 16 x 1080p POJEMNOŚĆ DYSKU 8x SATA HDD, maksymalnie 2TB na złącze TRYBY W HEXAPLEX Podgląd, nagrywanie, odtwarzanie, kopia zapasowa, transmisja przez sieć TRYBY ZAPISU Ręczne, Timer, Uruchomione ruchem (alarmem), Kalendarz TRYBY ODTWARZANIA Różna szybkość odtwarzania, ręczne oraz pojedyncze klatki, TWORZENIE KOPII ZAPASOWEJ USB 2.0, SATA, Sieć internet NAGRYWANIE PRZED-ALARMOWE 10 sek. przed alarmem TRYB ALARMU Detekcja ruchu, utrata sygnału wideo, zapełnienie dysku twardego PROTOKÓŁ DANYCH Ethernet (10/100M), LAN, WAN, ADSL, DHCP, PPPOE, FTP, DNS, DDNS, NTP, UPNP, ZDALNY PODGLĄD DANYCH Do 10 użytkowników jednocześnie (oprogramowanie CMS obsługujący 64kamery) WSPÓŁPRACA Z SYSTEMAMI ios/android/blackberry OBRAZ STEROWANIE

5 OPERACYJNYMI ZASILANIE INNE REGULACJA OBRAZU Barwa, Nasycenie, Kontrast, Jasność PROTOKÓŁ KOMUNIKACYJNY PELCO-P&PELCO-D PTZ ZŁĄCZA DANYCH 1xRJ45, 2x USB, 1x IR podczerwień, 2x USB2.0 NAPIĘCIE ZASILAJĄCE 12VDC POBÓR MOCY 60W (bez dysków HDD) JĘZYK MENU Polski, Chiński, Angielski, Niemiecki, Rosyjski, Francuski, Portugalski, Turecki, Hiszpański, Włoski DYSK HDD W ZESTAWIE Brak WAGA 3kg WYMIARY Wysokość: 55mm Szerokość: 405mm Głębokość: 321mm TEMP. PRACY -10~+60⁰C RH90% max TEMP. MAGAZYNOWANIA -20~+60⁰C RH90% max Uwaga!! Menu może się różnić w zależności od modelu 2. Wygląd ogólny i sterowanie 2.1 Panel przedni

6 2.2 Panel Tylny 2.3 Przykładowe podłączenie rejestratora Przykładowy schemat podłączenia urządzenia peryferyjnego do rejestratora.

7 2.4 Pilot zdalnego sterowania

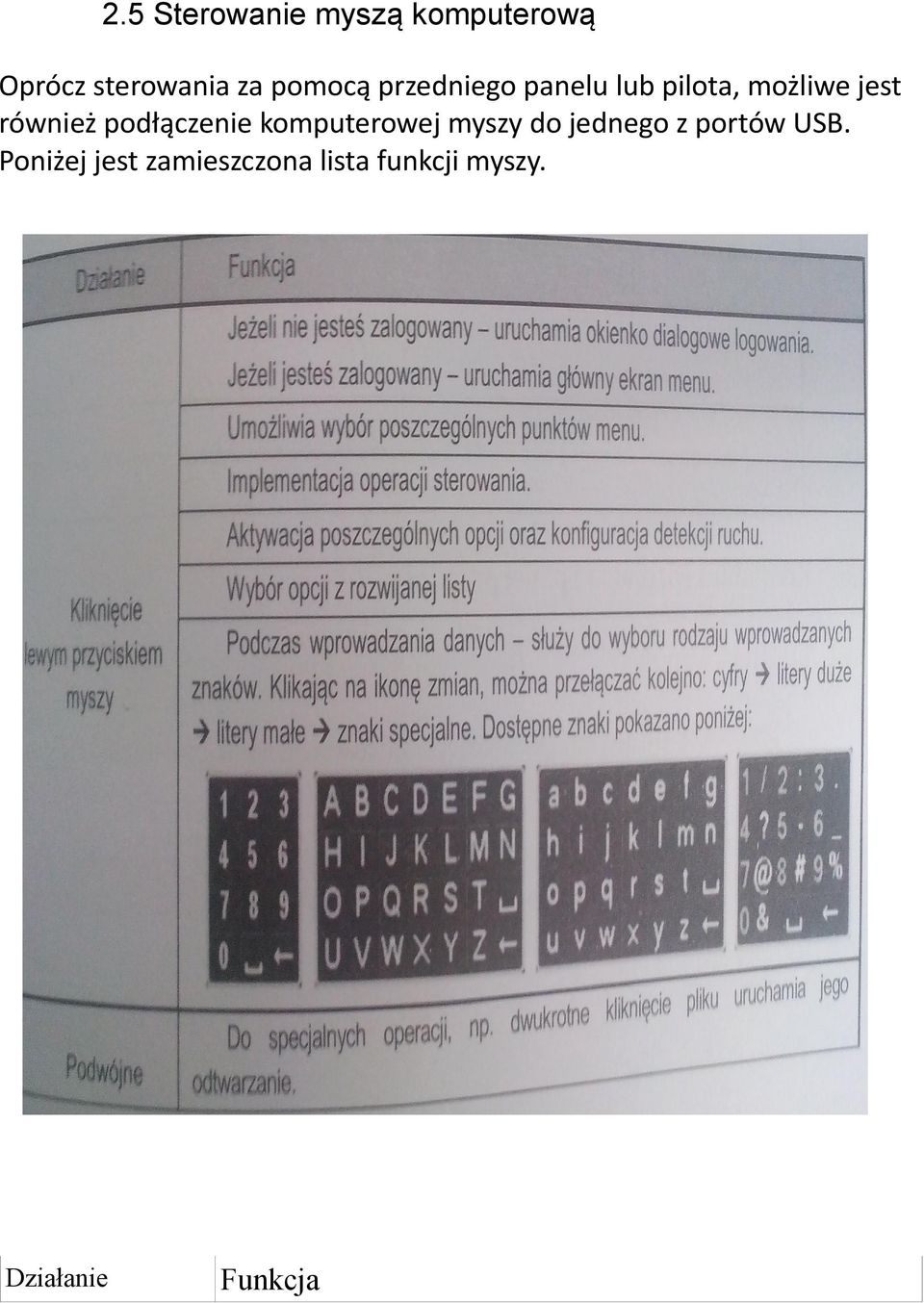

8 2.5 Sterowanie myszą komputerową Oprócz sterowania za pomocą przedniego panelu lub pilota, możliwe jest również podłączenie komputerowej myszy do jednego z portów USB. Poniżej jest zamieszczona lista funkcji myszy. Działanie Funkcja

9 Kliknięcie lewego Podczas wyświetlania podziału, uruchamia wybraną kamerę na przycisku myszy pełnym podglądzie. Kolejne podwójne kliknięcie powoduje powrót do wyświetlania podziału Kliknięcie prawym przyciskiem myszy Podczas podglądu bieżącego wyświetla pasek menu umożliwiający: -wybór podglądu pojedynczej, 4,6,8,9 kamery do podziału, -rozpoczęcie sekwencji, -Ustawienia kolorów, -cyfrowego zoom-a, -Głośności, -Sterowania PTZ, -Nagrywania. Podczas wyświetlania okien menu, powoduje wyjście o jeden poziom wyżej. Kliknięcie środkowym przyciskiem myszy Nie powoduję żadnych zmian Poruszanie myszą Przesuwa kursor na ekranie Zaznaczanie Wybiera obszar w detekcji ruchu Zaznaczone obszary maskowania 3.OBSŁUGA REJESTRATORA Uwaga! Przed uruchomieniem rejestratora sprawdź: -czy dysk twardy i wszystkie przewody są prawidłowo podłączone. -czy rzeczywiste parametry zasilania rejestratora są zgodne ze specyfikacją rejestratora. -czy podłączono zasilanie przez oryginalny zasilacz 12VDC.

10 3.1 Logowanie Po pojawieniu się okna, należy wcisnąć przycisk następny. W rejestratorach konto administratora posiada wszelkie uprawnienia systemowe (zmiany w menu, zatrzymanie, rejestrowanie itd.) zezwala na podgląd lokalny i przez sieć. Domyślnie konto administratora nie jest chronione hasłem. Uwaga! Dla bezpieczeństwa systemu, zalecana jest zmiana fabrycznych haseł. Podstawowe informacje dotyczące formatu video i języka:

11 Czasu, DST

12 Następnie adres IP oraz DNS (zaleca się wybieranie adresu automatycznie). Test sieci sprawdza połączenie rejestratora z siecią, wyszczególnione zostają adresy IP, maski, porty oraz adres IP rejestratora w sieci zewnętrznej. Kolejnym polem podczas instalacji jest: DDNS oraz Port

13 DDNS (ang. Dynamic Domain Name System, dynamiczny system nazw domenowych) jest metodą, protokołem lub usługą sieciową, która umożliwia urządzeniom sieciowym takim jak router bądź systemowi komputerowemu korzystającego ze stosu IP, zakomunikować w czasie rzeczywistym (ad-hoc) serwerowi nazw zmianę obecnej konfiguracji DNS w postaci skonfigurowanych domen, adresów oraz innych danych zamieszczonych w rekordach DNS. (Więcej na str 36) opcja nagrywania, gdzie można dokonywać następujących zmian: -Włączenie/ wyłączanie kanału(kamery) -Włączenie/ wyłączanie głosu -Trybu nagrywania, lub jego wyłączeniu

14 Kolejnym polem jest HDD czyli Dysk twardy, napęd dysku twardego (ang. hard disk drive) rodzaj pamięci masowej, wykorzystujący nośnik magnetyczny do przechowywania danych Ostatnim polem jest wiadomość o następującej treści:

15 Klikając przycisk Zamknij. Okno główne rejestratora w którym znajdują się następujące opcje: Rozpoczęcie sekwencji- Powoduje otwieranie kolejnych okien w pewnym odstępie czasowym. Ustawienia kolorów- pozwalają na zmianę jasności,kontrastu, barwy oraz nasycenia każdego kanału. Cyfrowy zoom pozwala wybranej kamerze na zbliżenie dowolnego miejsca i obszaru za pomocą myszki komputerowej.

16 P.T.Z- Kopułkowe kamery sieciowe PTZ zapewniają funkcje obrotu, pochylenia i zbliżenia, pozwalając na pokrycie dużego obszaru i zapewniając znakomite szczegóły po zbliżeniu. Kamery kopułkowe PTZ mogą obsługiwać takie funkcje, jak trasa strażnika, nagrywanie trasy, dźwięk, gniazda wejścia/wyjścia dla zewnętrznych urządzeń alarmowych. (Więcej na str 33) Klikając przycisk START ukaże się okno logowania, po zalogowaniu występuję następujące okno: 3.2 Menu Do wyboru mamy: -Ustawienia podstawowe ( które były przedstawione wcześniej przy pierwszym logowaniu str 9). Oraz kilka dodatkowych funkcji.

17 Ustawienia Nagrywania Włączenie nagrywania oraz wzmocnienie nagrywania. Dodatkową opcją jest również Bit rate Który pozwala na wybór: rozdzielczości, ilości klatek, oraz jakości nagrania, każdej kamery.

18 Oraz terminarzu, który pozwala na wybranie dnia, oraz godzin nagrywania. Użytkownik Wybierając opcję dodaj użytkownika, pojawią się następujące okna: Podstawowe: -Nazwa użytkownika, hasło Autoryzacja: -Odpowiada do czego będzie mieć dostęp nowy użytkownik w Ustawieniach rejestratora, a także na każdej kamerze.

19 3.3 Ustawiania zaawansowane: -Alarm (Detekcja ruchu) W Którym jest możliwość ustawienia alarmu poprzez: -czułość: od 1(najwyższa) do 8(najniższa), -obszar: zakres pola które będzie monitorowane -terminarz: dni tygodnia oraz godziny

20 -przełącznik: Ustawienia kamer, zdjęć, długości alarmu oraz powiadomień Uwaga! Aby detekcja działała poprawnie należy najpierw ustawić, obszar oraz detekcje ruchu w ustawieniach kamery. Należy ustawić każdą z opcji aby detekcja działała poprawnie. Czujnik

21 (Sygnał na wyjścia alarmowe) -terminarz (dni tygodnia oraz godziny) -przełącznik (Ustawienia kamer, zdjęć, długości alarmu oraz powiadomień) Brak obrazu Inne Gdzie jest możliwość wyłączenia np. Brzęczka (gdy dysk HDD nie jest podłączony).

22 Sieć Uwaga! Zaleca się aby adres IP oraz DNS zostały wybrane automatycznie. PPPoE (Unikatowy numer sesji identyfikuje poszczególne sesje PPPoE pomiędzy dwoma urządzeniami.

23 Port Jest to ważna opcja podczas konfiguracji rejestratora w sieci. Pod-strumień1 Tzw strumień główny Rozdzielczość każdej kamery oraz ilość klatek i jakość nagrania.

24 pod strumień 2 pod strumień - najczęściej używany do podglądu na urządzeniach mobilnych/komputerze. KOMUNIKACJA DDNS

25 DDNS (ang. Dynamic Domain Name System, dynamiczny system nazw domenowych) jest metodą, protokołem lub usługą sieciową, która umożliwia urządzeniom sieciowym takim jak router bądź systemowi komputerowemu korzystającego ze stosu IP, zakomunikować w czasie rzeczywistym (ad-hoc) serwerowi nazw zmianę obecnej konfiguracji DNS w postaci skonfigurowanych domen, adresów oraz innych danych zamieszczonych w rekordach DNS. (Więcej na str 37) (wszystkie komunikaty zostaną przekierowane na podany adres). UpnP (Umożliwia przesyłanie danych między dwoma urządzeniami pod kontrolą dowolnego urządzenia sterującego w sieci.)

26 ZDALNE STEROWANIE Urządzenia: -Możliwość zmiany nazwy kamery -Wszystkie dostępne kamery w sieci A także klikając w tabeli operacje: Wyszukiwanie kamer będących w tej samej pod sieci Oraz możliwość zmiany protokołu.

27 Modyfikacja IP Zmiana adresu IP każdej kamery 3.4 SZUKANIA NAGRANIA (po przez dzień, miesiąc, godzinę, a także kanał)

28 3.5 REJESTR wszystkich konfliktów, oraz problemów 3.6 ZARZĄDZANIE DYSKIEM Gdzie widać dostępną pamięć, oraz możliwość Formatowania dysku (czyszczenia).

29 Pamięć USB 3.7 INFORMACJE Znajdują się tutaj wszelkie informacje dotyczące np. -Urządzenia -Sieci

30 -PPPoE -Użytkownicy Online -Nagrywania

31 -Zdalne informacje 3.8 KONSERWACJA -Podstawy Gdzie jest możliwość Aktualizacji oprogramowania lub restartu rejestratora.

32 -Ustawiania Można za pomocą nośnika USB eksportować lub importować dane. Przywrócić ustawiania fabryczne, także kamer IP.w -Aktualizacje kamer

33 3.9 Wylogowanie Wylogowanie spowoduje wyjście z menu głównego. 4. P.T.Z Kopułkowe kamery sieciowe PTZ zapewniają funkcje obrotu, pochylenia i zbliżenia, pozwalając na pokrycie dużego obszaru i zapewniając znakomite szczegóły po zbliżeniu. Kamery kopułkowe PTZ mogą obsługiwać takie funkcje, jak trasa strażnika, nagrywanie trasy, dźwięk, gniazda wejścia/wyjścia dla zewnętrznych urządzeń alarmowych.

34 Ustawienia trasy Po wybraniu trasy, prędkości oraz czasu należy wrócić do menu sterowania oraz wybrać miejsca w jakich dana trasa ma się poruszać. A następnie ją wywołać.

35 5. 5.DDNS Jeżeli chcemy uruchomić serwer np. ze stroną www lub podglądem kamer monitoringu dostępny z każdego miejsca w Internecie, a nie posiadamy stałego adresu IP, tylko otrzymujemy go (publiczny adres) dynamicznie z serwera DHCP (jak np. w przypadku Neostrady) musimy skorzystać z usługi DDNS (Dynamic Domain Name System) czyli usługi dynamicznego serwera nazw. Usługa DDNS świadczona jest przez wiele serwisów. W podstawowej wersji, jest ona zwykle darmowa. Urządzenia, które współpracują z DDNS zwykle mają wpisane na stałe kilka adresów popularnych serwisów. Najczęściej używane to: No-IP ( Przykład konfiguracji DDNS na portalu No-IP.com dla Routera ADSL TP-LINK TL-W8950N N2908 W pierwszej kolejności należy założyć konto na portalu W tym celu należy na stronie kliknąć Create Account. Po utworzeniu konta Aby stworzyć nowego hosta DDNS należy kliknąć w obrazek pokazany poniżej.

36 Aby dodać nowy host należy : podać Hostname-subdomena adresu, wybrać domenę np. mwpower.org wybrać DNS Host (A), nacisnąć Create Host. Po stworzeniu nowego hosta widać jego adres IP. Teraz należy przejść do konfiguracji routera TP-LINK TL-W8950N N2908. W TP-LINK należy otworzyć stronę konfiguracyjną urządzenia ( domyślnie Login; admin, Hasło: admin) a następnie przejść do

37 zakładki Advanced Setup/DNS/Dynamic DNS i nacisnąć Add W odpowiednim polu wybrać providera No-IP, wpisać adres hosta oraz podać login (adres ) oraz hasło. Po wpisaniu należy kliknąć Save/Apply. Następnie należy wejść w Menu rejestratora, Ustawienia zaawansowane, Komunikacja: Należy DDNS Włączyć oraz wpisać podany adres serwera i port serwera Następnie kliknąć przycisk zastosuj.

38 6.PODGLĄD ZDALNY Rejestratory serii Prestige obsługuje darmowy program ClientView Który pozwala na podgląd do 64 kamer!. Łatwy w obsłudze pozwala każdej osobie na swobodny dostęp do każdej z kamer. Po zalogowaniu (domyślnie konto nie jest chronione hasłem) Wystarczy kliknąć przycisk Add a następnie Ip search Program powinien sam znaleźć rejestrator w sieci. W innym wypadku można dodać go samemu, wystarczy znać adres IP oraz web port rejestratora (ustawienia zaawansowane- sieć oraz port) Aby połączyć się z rejestratorem poprzez przeglądarkę (najlepiej Internet explorer) Wystarczy w przeglądarce wpisać wskazany wcześniej adres Ip

39 (ustawiania zaawansowane sieć) Po wczytaniu strony można zmienić język (także na Polski) oraz zalogować się, domyślne konto nie jest zabezpieczone hasłem. Podgląd z kamer na żywo, odtwarzanie nagrań (także zgrywanie na komputer) oraz większość ustawień, jak detekcja ruchu, wyszukiwanie kamer, zmiana nazw kamer, ustawienia sieciowe są dostępne w zakładce skonfiguruj.
