I. Przedmiotem zamówienia jest wyposażenie następujących stanowisk pomiarowych:
|
|
- Mikołaj Łukasik
- 8 lat temu
- Przeglądów:
Transkrypt

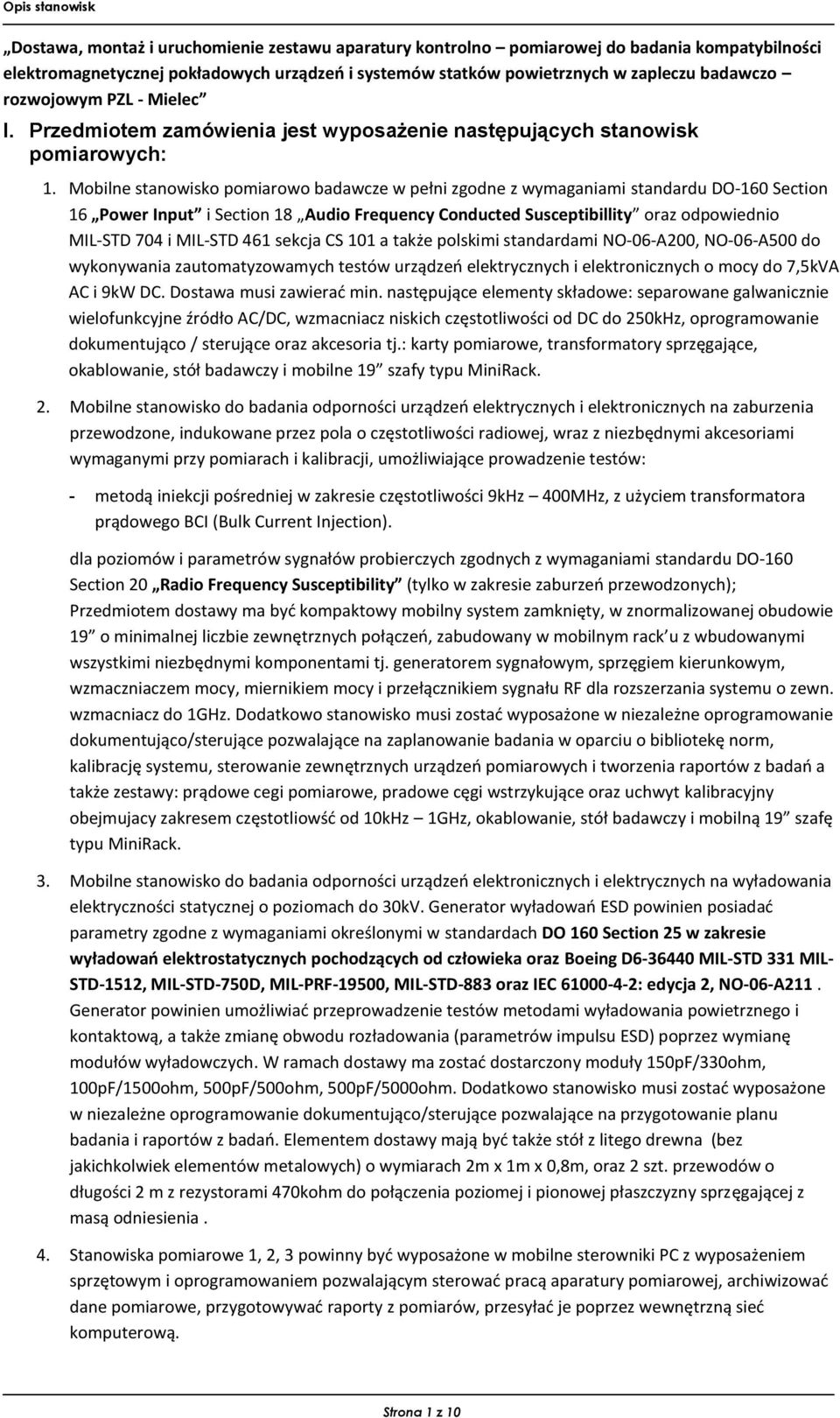

1 Dostawa, montaż i uruchomienie zestawu aparatury kontrolno pomiarowej do badania kompatybilności elektromagnetycznej pokładowych urządzeń i systemów statków powietrznych w zapleczu badawczo rozwojowym PZL - Mielec I. Przedmiotem zamówienia jest wyposażenie następujących stanowisk pomiarowych: 1. Mobilne stanowisko pomiarowo badawcze w pełni zgodne z wymaganiami standardu DO-160 Section 16 Power Input i Section 18 Audio Frequency Conducted Susceptibillity oraz odpowiednio MIL-STD 704 i MIL-STD 461 sekcja CS 101 a także polskimi standardami NO-06-A200, NO-06-A500 do wykonywania zautomatyzowamych testów urządzeń elektrycznych i elektronicznych o mocy do 7,5kVA AC i 9kW DC. Dostawa musi zawierać min. następujące elementy składowe: separowane galwanicznie wielofunkcyjne źródło AC/DC, wzmacniacz niskich częstotliwości od DC do 250kHz, oprogramowanie dokumentująco / sterujące oraz akcesoria tj.: karty pomiarowe, transformatory sprzęgające, okablowanie, stół badawczy i mobilne 19 szafy typu MiniRack. 2. Mobilne stanowisko do badania odporności urządzeń elektrycznych i elektronicznych na zaburzenia przewodzone, indukowane przez pola o częstotliwości radiowej, wraz z niezbędnymi akcesoriami wymaganymi przy pomiarach i kalibracji, umożliwiające prowadzenie testów: metodą iniekcji pośredniej w zakresie częstotliwości 9kHz 400MHz, z użyciem transformatora prądowego BCI (Bulk Current Injection). dla poziomów i parametrów sygnałów probierczych zgodnych z wymaganiami standardu DO-160 Section 20 Radio Frequency Susceptibility (tylko w zakresie zaburzeń przewodzonych); Przedmiotem dostawy ma być kompaktowy mobilny system zamknięty, w znormalizowanej obudowie 19 o minimalnej liczbie zewnętrznych połączeń, zabudowany w mobilnym rack u z wbudowanymi wszystkimi niezbędnymi komponentami tj. generatorem sygnałowym, sprzęgiem kierunkowym, wzmaczniaczem mocy, miernikiem mocy i przełącznikiem sygnału RF dla rozszerzania systemu o zewn. wzmacniacz do 1GHz. Dodatkowo stanowisko musi zostać wyposażone w niezależne oprogramowanie dokumentująco/sterujące pozwalające na zaplanowanie badania w oparciu o bibliotekę norm, kalibrację systemu, sterowanie zewnętrznych urządzeń pomiarowych i tworzenia raportów z badań a także zestawy: prądowe cegi pomiarowe, pradowe cęgi wstrzykujące oraz uchwyt kalibracyjny obejmujacy zakresem częstotliowść od 10kHz 1GHz, okablowanie, stół badawczy i mobilną 19 szafę typu MiniRack. 3. Mobilne stanowisko do badania odporności urządzeń elektronicznych i elektrycznych na wyładowania elektryczności statycznej o poziomach do 30kV. Generator wyładowań ESD powinien posiadać parametry zgodne z wymaganiami określonymi w standardach DO 160 Section 25 w zakresie wyładowań elektrostatycznych pochodzących od człowieka oraz Boeing D MIL-STD 331 MIL- STD-1512, MIL-STD-750D, MIL-PRF-19500, MIL-STD-883 oraz IEC : edycja 2, NO-06-A211. Generator powinien umożliwiać przeprowadzenie testów metodami wyładowania powietrznego i kontaktową, a także zmianę obwodu rozładowania (parametrów impulsu ESD) poprzez wymianę modułów wyładowczych. W ramach dostawy ma zostać dostarczony moduły 150pF/330ohm, 100pF/1500ohm, 500pF/500ohm, 500pF/5000ohm. Dodatkowo stanowisko musi zostać wyposażone w niezależne oprogramowanie dokumentująco/sterujące pozwalające na przygotowanie planu badania i raportów z badań. Elementem dostawy mają być także stół z litego drewna (bez jakichkolwiek elementów metalowych) o wymiarach 2m x 1m x 0,8m, oraz 2 szt. przewodów o długości 2 m z rezystorami 470kohm do połączenia poziomej i pionowej płaszczyzny sprzęgającej z masą odniesienia. 4. Stanowiska pomiarowe 1, 2, 3 powinny być wyposażone w mobilne sterowniki PC z wyposażeniem sprzętowym i oprogramowaniem pozwalającym sterować pracą aparatury pomiarowej, archiwizować dane pomiarowe, przygotowywać raporty z pomiarów, przesyłać je poprzez wewnętrzną sieć komputerową. Strona 1 z 10
2 II. Szczegółowe wymagania dla aparatury pomiarowej i badawczej stanowiącej wyposażenie wymienionych wyżej stanowisk pomiarowych: II.1 II.1.1 Stanowisko do badania portów zasilania oraz odporności na zaburzenia o niskich częstotliwościach. Wielofunkcyjne źródło AC/DC o mocy wyjściowej min. 7,5 kva: System pomiarowo/badawczy powinien składać z następujących elementów: wbudowany generator arbitrarny, elektroniczne źródło AC/DC oraz moduł pomiarowy, zabudowanych w max. jeden stojak typu Rack. System pomiarowo/badawczy musi zapewniać pełną zgodność (ang. fullcompliance) z następującymi normami: - Aplikacje wojskowe i samolotowe MIL-STD-704, RTCA/DO-160 Section 16, Liebherr L-5424-QP-0005 ( ); - Aplikacje przemysłowe IEC/EN , IEC/EN , IEC/EN , IEC/EN oraz jako referencyjne źródło zasilania do pomiarów zgodnie z IEC/EN , IEC/EN Wymieniony system musi być wyposażony, minimum w: wyświetlacz informujący o wybranym rodzaju testu, niezależnie czy w trybie obsługi ręcznej, czy podczas obsługi zdalnej poprzez zew. oprogramowanie; zdolność obsługi bezpośrednio z panelu czołowego z wykorzystaniem klawiszy funkcyjnych i elementów regulacyjnych; Wszystkie parametry źródła muszą być możliwe do ustawienia bezpośrednio w trybie ręcznym oraz za pomocą zewnętrznego sterownika PC z dołączonym oprogramowaniem sterującym systemem; możliwość automatycznego kompensowania spadku napięcia na impedancji przewodów łaczących źródło z badanym urządzeniem; wyjście w postaci bezpiecznych gniazd laboratoryjnych w standardzie 4mm, pozwalające na podłączenie EUT o różnych prądach znamionowych oraz różnych typach przyłacza sieciowego AC i DC. Dodatkowo wymaga się dostarczenia adaptera z gniazdem typu Schuko; wbudowane wyjście do wyzwalania oscyloskopu (CRO Trigger); wbudowane tryby wyzwalania automatycznego, ręcznego oraz zewnętrznego poprzez zew. wejście; możliwość sterowania systemu przez sterownik IVI-C oraz ze środowiska Labview; min. dwa wejścia do monitorowania stanu obiektu badanego w trakcie narażenia, pozwalające na chwilowe przerwanie testu (Pauza) lub jego zatrzymanie (Stop); obwód bezpieczeństwa wyposażony w przycisk wyłącznika awaryjnego i niezależny od niego wyłącznik główny całego systemu; aktywne układy zabezpieczenia, chroniące go przed uszkodzeniem, reagujące na: przeciążenia zwarcie, przekroczenie wartości prądu, spadek napięcia wyjściowego oraz przekroczenie dopuszczalnej temperatury (ang. overcurrent, overvoltage, overtemperature); wbudowane interfejsy GPIB oraz RS 232, Ethernet. Nie dopuszcza się stosowania zewnętrznych konwerterów; Wymagane parametry wbudowanego elektronicznego źródła AC/DC: minimalna moc wyjściowa dla trybów AC min. 7 kva i DC min. 9kW; napięcie wyjściowe regulowane dla trybu AC w zakresie od 0 V do 360V L-N, oraz dla trybu DC w zakresie od 0 do +/- 500V; pasmo częstotliwości przebiegu wyjściowego w zakresie od 0 Hz do 5kHz; Strona 2 z 10
3 całkowita zawartość harmonicznych mniejsza niż 0,5%; stabilność napięcia wyjściowego lepsza niż 0,1%; stabilność częstotliwości minimum 100ppm; maks. znamionowy prąd wyjściowy ciągły minimum 26 A RMS ; maks. znamionowy prąd wyjściowy rozruchowy dla 3 s trwania minimum 47 A RMS ; szczytowy prąd rozruchowy (ang. repetitive peak current) minimum 200A; Wymagane parametry wbudowanego systemu pomiarowego: Wbudowany system pomiarowy powinien pozwalać na jednoczesny pomiar prądu i napięcia wyjściowego z rozdzielcząścią min. 16-bitów i powinien charakteryzować się następującymi cechami i parametrami: min. 2 kanały pomiarowe, oddzielne dla pomiaru prądu i napięcia; min. rozdzielczość dla każdego kanału 16-bitów; pomiar napięcia z dokładnością nie gorszą niż 0,2% w całym zakresie napięcia wyjściowego; pomiar prądu z dokładnością nie gorszą niż 0,5% w całym zakresie prądu wyjściowego; częstotliwość próbkowania, regulowaną w zakresie od 5 sample/s-100ksamples/s; zakres częstotliwości sygnałów mierzonych w zakresie od przebiegów DC do 50kHz; wielkość wbudowanego rekordu rejestrującego wyniki pomiarów min. 1Gbyte. II.1.2 Oprogramowanie dokumentujące i sterujące Zewnętrzne oprogramowanie stanowiące integralna część systemu musi: - obsługiwać cały system pomiarowy we wszystkich jego trybach pracy; - posiadać wbudowaną bibliotekę norm w zakresie badania odporności urządzeń i systemów, która zawiera aktualne normy ogólne, podstawowe i branżowe odnoszące się do pokładowych systemów lotniczych cywilnych i militarnych; - musi wyświetlać kształty przebiegów napięcia wraz ze wszystkimi niezbędnymi parametrami; - musi mieć zaimplementowaną możliwość łączenia poszczególnych testów w kompletne procedury badawcze obejmujące szereg testów; - umożliwiać tworzenie procedur testowych (składających się z oddzielnych testów) oraz ich pełne odtwarzanie, a także swobodny wybór pojedynczych testów wchodzących w skład procedury testowej; - umożliwiać generowanie dowolnych przebiegów napięcia z uwzględnieniem maksymalnych parametrów elektronicznego źródła AC/DC: poprzez składanie z predefiniowanych segmentów, poprzez równania matematyczne, z pomiarów zarejestrowanych np. oscyloskopem oraz na podstawie danych z arkusza kalkulacyjnego np.excel; - w trakcie uruchamiania procedur badawczych musi być przewidziana możliwość przerwania i pauzy testu oraz wprowadzania komentarza; - umożliwiać poprzez interfejs IEEE włączanie do procesu pomiarowego zewnętrznych, dowolnych urządzeń pomiarowych np. multimetrów, oscyloskopów w celu nadzorowania urządzenia badanego, a także na podstawie rejestrowanych parametrów dokonywać regulacji zadanych wartości narażenia. - generować automatycznie raport po zakończeniu badania w formacie RTF oraz PDF. System musi posiadać możliwość dopasowania formatu protokołu do struktury dokumentów użytkownika; - Wszystkie mierzone wartości poprzez zintegrowane urządzenia pomiarowe powinny być zapisane w raporcie z badania. - Oprogramowanie powinno współpracować i być zgodne z systemami Windows XP i Vista, Windows i 64-Bit oraz Windows 8 32 i 64 Bit Strona 3 z 10
4 II.1.3 Moduł wzmacniacza niskiej częstotliwości od DC do 250kHz o mocy wyjściowej min. 800W z wbudowanymi generatorem arbitralnym i dwukanałowym miernikiem selektywnym częstotliwościowo w zakresie pracy wzmacniacza Moduł wzmacniacza niskich częstotliwości musi składać się z generatora arbitralnego i wzmacniacza o mocy min 800W w zakresie DC-250kHz, zewnętrznego transformatora o częstotliwościach pracy w zakresie audio 10Hz-250kHz oraz dwukanałowego selektywnego miernika napięcia i prądu umożliwiającego pomiary w paśmie częstotliwości pracy wzmaniacza. Wraz z dostawą wymagane jest dostarczenie rezystora obciążenia 0,5 Ohm wg procedur przywołanych powyżej norm. Moduł wzmacniacza powinien być integrowalny z systemem do badania wg DO-160G Section 16 i pozwalić na kontrolowanie jego pracy z oprogramowania opisanego w punkcie II.1.2. Moduł wzmacniacza niskich częstotliwości z wbudowanym generatorem arbitralnym i dwukanałowym miernikiem selektywnym musi charakteryzować się conajmniej następującymi cechami i parametrami: częstotliwość pracy w zakresie DC-250kHz; wyjściowa moc znamionowa 800W; napięcie wyjściowe zaburzenia min. 45Vpp; prąd wyjściowy zaburzania min. 8A@45Vpp i 16A@25V; poziom zawartości zniekształceń na wyjściu THD poniżej 0,1%; wyjście mocy w postaci gniazda typu N i bezpiecznych gniazd laboratoryjnych 4mm; wejścia pomiarowe w postaci gniazda typu BNC i bezpiecznych gniazd laboratoryjnych 4mm. II.1.4 Transformatory sprzęgające pracujące w zakresie od 10Hz do 250kHz Zestaw dwóch transformatorów sprzęgających powinien umożliwiać sprzęganie sygnałów zaburzających generowanych przez zdefiniowany w punkcie II.1.3. wzmacniacz zgodnie z ww. normami, zarówno w układzie połączenia szeregowego, równoległego oraz pojedynczego dwóch transformatorów audio. Transformator musi charakteryzować się conajmniej następującymi cechami i parametrami: częstotliwość pracy w zakresie 10Hz - 250kHz; prąd nasycenia po stronie wtórnej min. 50A; przenoszona moc audio min 200W; swobodnie konfigurowalne połączenia równoległe, szeregowe i pojedyncze popezez mostki na płycie czołowej; zintegrowane obciążenie referencyjne 0,5 Ohm; wejścia i wyjścia w postaci bezpiecznych gniazd bananowych 4mm i 6mm w zależności od prądu wyjściowego. II.1.5 II minirack o max 16HU na kołach Moduł wzmacniacza niskich częstotliwości wraz z transfotmatorami sprzęgającymi powinien być zabudowany w minirack 19 umieszczonym na kołach, pozwalającym na swobodne przemieszczanie się w obszarze laboratorium. Sterownik PC Mobilny sterownik PC z wyposażeniem sprzętowym i oprogramowaniem pozwalającym sterować pracą systemu, archiwizować dane pomiarowe, przygotowywać raporty z pomiarów, przesyłać je poprzez wewnętrzną sieć komputerową w standardzie Ethernet oraz WI-FI. II.1.7 Drewniany stół do badań Strona 4 z 10
5 Stół do badań o wymiarach 2m x 1m x 0,8m wykonany z litego drewna pokryty metalową płaszczyzną, który w połaczeniu ze stołem do ESD pozwoli w warunkach laboratoryjnych badać systemy urządzeń połaczonych za pomoca wiązek przewodów. Wraz ze stołem wymagana jes dostawa dodatkowej blachy o rozmiarze 2mx1m o grubści min. 1,5 mm. II.2 II.2.1 Stanowisko do badania odporności urządzeń elektrycznych i elektronicznych na zaburzenia przewodzone, indukowane przez pola o częstotliwości radiowej 9kHz 400MHz Kompaktowy symulator sygnałów probierczych Zintegrowany w jednej standardowej obudowie o szerokości 19 symulator sygnałów probierczych musi zawierać generator sygnałowy, wzmacniacz mocy w.cz., sprzęgacz dwukierunkowy, sondy mierzące moc padającą i odbitą oraz 3-kanałowy miernik mocy, a także posiadać możliwość przełączenia własnego generatora do zewnętrznego wzmacniacza mocy z zachowaniem pełnej funkcjonalności systemu). Symulator musi umożliwiać w pełni automatyczny tryb realizacji badań zgodnych z normami, jak również według zdefiniowanych specyficznych procedur użytkownika, tzn. musi posiadać możliwość zmiany parametrów sygnału probierczego (tj. jego poziomu, częstotliwości oraz rodzaju modulacji) bezpośrednio z pulpitu symulatora, bez zatrzymywania testu, w sposób ciągły. Element sygnalizacyjny na panelu czołowym symulatora powinien jednoznacznie wskazywać na aktywny stan jego pracy, tzn. obecność sygnału RF dużej mocy na wyjściu. Wymaga się, aby symulator posiadał minimum dwa kanały wejściowe realizujące funkcję zatrzymania testu (STOP) lub pauzy (PAUZA), wykorzystywane do nadzorowania testowanego obiektu. Powinien być wyposażony w przynajmniej dwa wewnętrzne interfejsy komunikacyjne (minimum GPIB i USB). Nie dopuszcza się stosowanie zewn. konwerterów. Interfejsy powinny umożliwiać podłączenie zewnętrznych systemów pomiarowych (np. dla nadzorowania badanego obiektu) oraz realizację w pełni automatycznych testów odporności za pośrednictwem sterownika PC z dołączonym oprogramowaniem, stanowiącego integralną część dostawy. Oprogramowanie sterująco-dokumentujące, kompatybilne z Windows XP, VISTA, Windows 7 32 i 64 Bit oraz Windows 8 32 i 64 Bit musi zawierać: - bibliotekę norm z publikacjami podstawowymi oraz normami przedmiotowymi i branżowymi; - przygotowane procedury testowe wymagane przez normy DO-160 sekcja 20, MIL STD 461 CS sekcja 114; - procedury kalibracyjne dla badania metodą BCI oraz dla wszystkich innych rodzajów sprzężeń; - informacje dotyczące ustawienia i konfiguracji testu, właściwego okablowania, które wyświetlane są użytkownikowi na ekranie monitora w osobnym oknie; - funkcje wskazujące użytkownikowi przebieg zmian impedancji w badanym obwodzie w formie wykresu i tabeli; - funkcje do definiowania własnych specyficznych procedur testowych; - funkcję umożliwiającą ręczną kontrole/analizę EUT poprzez wirtualny pulpit; - funkcje do podłączania zewnętrznych systemów pomiarowych poprzez interfejs IEEE (GPIB); - możliwość automatycznego tworzenia raportów w edytowalnym otwartym formacie RTF; - możliwość dodania do raportu z badania wszystkich przeprowadzonych pomiarów, urządzeń zewnętrznych, indywidualnego Logo oraz nagłówka; Minimalne wymagania dla wewnętrznego generatora sygnałowego: - Zakres częstotliwości: 9kHz-1GHz. - Wymagane modulacje: CW Continuous Wave (sygnał sinusoidalny niezmodulowany); Strona 5 z 10
6 AM (wymagania norm branży samochodowej) z modulacją przebiegiem o częstotliwości 50Hz z głębokością 80%; AM (wymagania norm branży samochodowej) z modulacją przebiegiem o częstotliwości 1kHz z głębokością 80%; AM (urządzenia medyczne) z modulacją przebiegiem o częstotliwości 2Hz z głębokością 80%; AM (aplikacje telekomunikacyjne) z modulacją przebiegiem o częstotliwości 400Hz oraz głębokością 80%; AM (IEC/EN ) z modulacją przebiegiem o częstotliwości 1kHz z głębokością 80%; PM (elementy systemów alarmowych wg IEC/EN ) z 50% wypełnieniem i repetycją 1Hz; PM (aplikacje wojskowe wg MIL STD 461) z 50% wypełnieniem i repetycją 1kHz; Modulacja AM ze swobodnie regulowaną głębokością modulacji w zakresie 0% - 95% dla częstotliwości w zakresie od 1Hz do 3kHz; Modulacja Impulsowa ze swobodnie regulowanym wypełnieniem od 10% do 80%, w zakresach częstotliwości od 1Hz do 3kHz. Minimalne wymagania dla sprzęgacza dwukierunkowego (ang. dual directional coupler): - zakres częstotliwości pracy: 9kHz-1GHz; - znamionowa moc sprzęgacza: 200W. Minimalne wymagania dla trójkanałowego miernika mocy (pomiar mocy padającej, odbitej i dostarczonej do testowanego obwodu): - dokładność pomiaru w zakresie od 100kHz do 400MHz poniżej 0,5dB. - dokładność pomiaru w zakresie od 9kHz do 1000MHz poniżej 1dB. Minimalne wymagania dla wzmacniacza mocy: - wzmacniacz pracujący w klasie A; - zakres częstotliwości pracy od 9kHz do 400MHz; - moc wyjściowa minimum 100 W (dla 1dB-ej kompresji); - impedancja wyjściowa: 50 ohm; - zniekształcenia harmoniczne poniżej -20dBc przy mocy maksymalnej; - możliwość pracy w trybie automatycznego przełączania pomiędzy nim, a wzmacniaczem zewnętrznym, za pośrednictwem wbudowanego przełącznika w.cz. II.2.2 Wyposażenie umożliwiające wykonanie badań odporności metodą iniekcji pośredniej za pomocą transformatora prądowego BCI zgodnie z DO 160 Section 20 Dostawa powinna obejmować: zestawy cęgów prądowych do iniekcji sygnału w.cz. (BCI); sond prądowych pomiarowych do kontroli wartości prądu w.cz., indukowanego w badanym obwodzie; komplet elementów przejściowych, przewodów, tłumików i adapterów, umożliwiających zarówno prowadzenie badań jaki i kalibrację w systemie, zgodnie z DO 160 Section 20. 1) zestaw max. 2 cęgów prądowych wstrzykujących BCI - zakres częstotliwości pracy: minimum 10kHz 1 GHz; - wymagana zdolność do przeniesienia mocy 100W CW przez min. 30minut; Strona 6 z 10
7 - wymagana średnica otworu zamkniętego transformatora BCI: min. 40mm; - przebieg charakterystyki tłumienności umożliwiający optymalne wykorzystanie mocy wzmacniacza w dostarczanym symulatorze sygnałów probierczych, pozwalający na pewne uzyskanie poziomu narażenia zgodnie z wymaganiami normy DO 160 Section 20. 2) zestaw max. 2 cęgów prądowych pomiarowych (cęgi prądowe) do kontroli prądu w.cz. w badanym obwodzie - zakres częstotliwości pracy: minimum 10kHz 1 GHz; - minimalna średnica otworu przy zamkniętej sondzie: 40mm min. w zakresie częstotliwości normy DO-160 Section20 CI RF w pozostałym zakresie tj. do 1GHz min. 30mm.; - dopuszczalna wartość prądu RF(CW) w monitorowanym obwodzie: do 3A II.2.3 II minirack o max 16HU na kołach Dostarczony system powinien być zabudowany w minirack 19 umieszczonym na kołach, pozwalającym na swobodne przemieszczanie się w obszarze laboratorium. Sterownik PC Mobilny sterownik PC z wyposażeniem sprzętowym i oprogramowaniem pozwalającym sterować pracą systemu, archiwizować dane pomiarowe, przygotowywać raporty z pomiarów, przesyłać je poprzez wewnętrzną sieć komputerową w standardzie Ethernet oraz WI-FI. II.2.5 II.3 Drewniany stół do badań Stół do badań o wymiarach 2m x 1m x 0,8m wykonany z litego drewna pokryty metalową płaszczyzną, który w połaczeniu ze stołem do ESD pozwoli w warunkach laboratoryjnych badać systemy urządzeń połaczonych za pomoca wiązek przewodów. Wraz ze stołem wymagana jes dostawa dodatkowej blachy o rozmiarze 2mx1m o grubości min. 1,5mm Mobilne stanowisko do badania odporności urządzeń elektrycznych i elektronicznych na wyładowania elektrostatyczne ESD o poziomie narażenia do 30kV Generator wyładowań elektrostatycznych musi charakteryzować się pełną zgodnością jego parametrów z wymaganiami zdefiniowanymi w standardach DO 160 Section 25 w zakresie wyładowań elektrostatycznych pochodzących od człowieka oraz wytycznymi zawartymi w standardach Boeing D MIL-STD 331 MIL-STD-1512, MIL-STD-750D, MIL-PRF-19500, MIL-STD- 883 oraz IEC Ed 2. Obwód rozładowczy generatora, specyficzny dla wymagań występujących w normach przedmiotowych, powinien być wykonany w postaci wymiennych modułów. Przedmiotem dostawy jest generator z obwodami rozładowczymi RC 150 pf/330 ohm, 100pF/1500ohm, 500pF/500ohm, 500pF/5000ohm. II.3.1 Wymagania szczegółowe dla generatora ESD - napięcie wyładowania regulowane w zakresie od 200V do 30kV dla wyładowań w powietrzu i wyładowań kontaktowych; wartość ustawionego napięcia wskazywana na ekranie wyświetlacza generatora; - czas repetycji wyładowań: od 0,05 Hz do 20Hz z możliwością ciągłej regulacji w całym zakresie; - wbudowany licznik wyładowań, zliczający zarówno w dół, jak i w górę; - wbudowane tryby pracy: wyzwalanie ciągłe, pojedyncze, automatyczne; - wbudowany pomiar temperatury i wilgotności, wskazywany na wyświetlaczu urządzenia; Strona 7 z 10

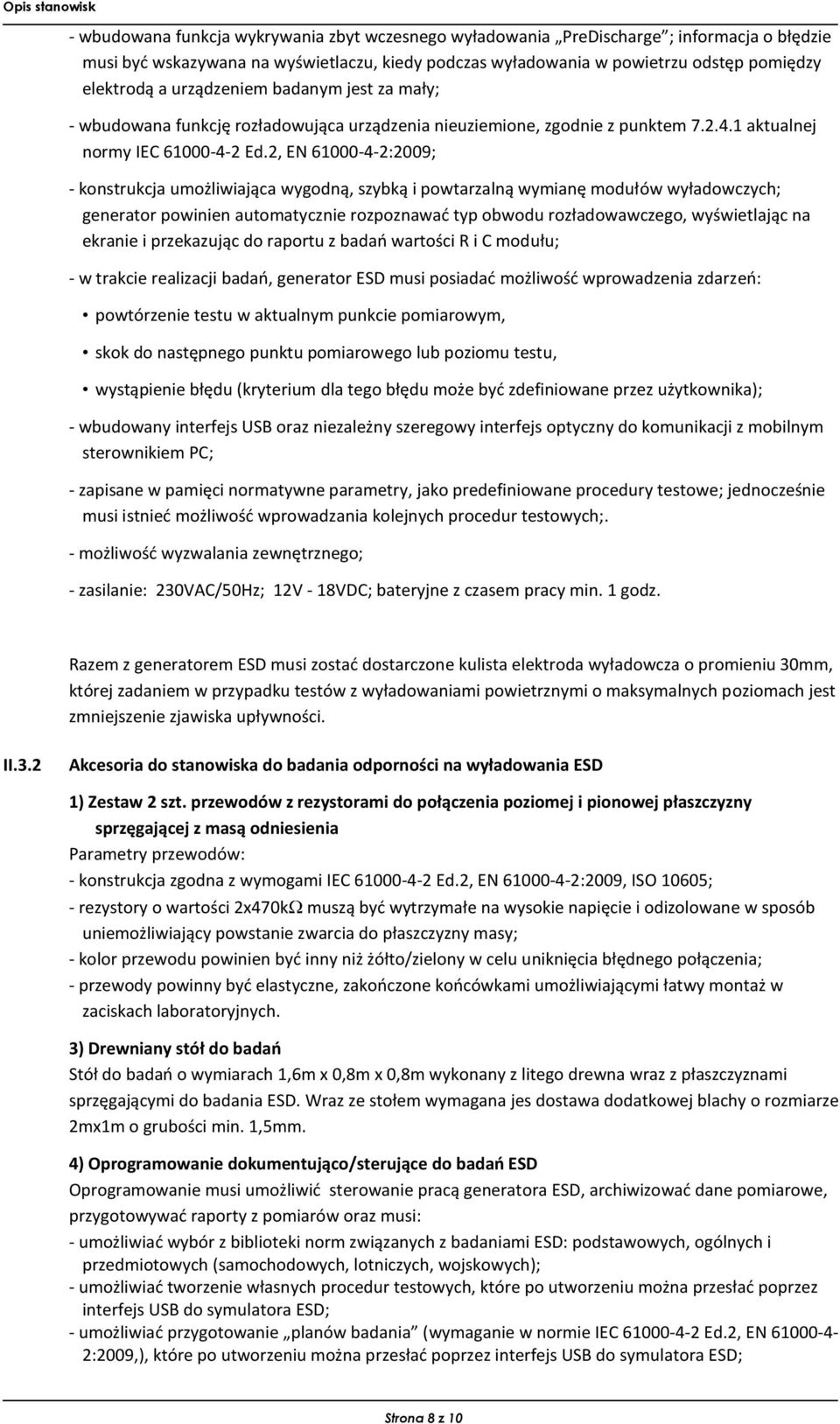

8 - wbudowana funkcja wykrywania zbyt wczesnego wyładowania PreDischarge ; informacja o błędzie musi być wskazywana na wyświetlaczu, kiedy podczas wyładowania w powietrzu odstęp pomiędzy elektrodą a urządzeniem badanym jest za mały; - wbudowana funkcję rozładowująca urządzenia nieuziemione, zgodnie z punktem aktualnej normy IEC Ed.2, EN :2009; - konstrukcja umożliwiająca wygodną, szybką i powtarzalną wymianę modułów wyładowczych; generator powinien automatycznie rozpoznawać typ obwodu rozładowawczego, wyświetlając na ekranie i przekazując do raportu z badań wartości R i C modułu; - w trakcie realizacji badań, generator ESD musi posiadać możliwość wprowadzenia zdarzeń: powtórzenie testu w aktualnym punkcie pomiarowym, skok do następnego punktu pomiarowego lub poziomu testu, wystąpienie błędu (kryterium dla tego błędu może być zdefiniowane przez użytkownika); - wbudowany interfejs USB oraz niezależny szeregowy interfejs optyczny do komunikacji z mobilnym sterownikiem PC; - zapisane w pamięci normatywne parametry, jako predefiniowane procedury testowe; jednocześnie musi istnieć możliwość wprowadzania kolejnych procedur testowych;. - możliwość wyzwalania zewnętrznego; - zasilanie: 230VAC/50Hz; 12V - 18VDC; bateryjne z czasem pracy min. 1 godz. Razem z generatorem ESD musi zostać dostarczone kulista elektroda wyładowcza o promieniu 30mm, której zadaniem w przypadku testów z wyładowaniami powietrznymi o maksymalnych poziomach jest zmniejszenie zjawiska upływności. II.3.2 Akcesoria do stanowiska do badania odporności na wyładowania ESD 1) Zestaw 2 szt. przewodów z rezystorami do połączenia poziomej i pionowej płaszczyzny sprzęgającej z masą odniesienia Parametry przewodów: - konstrukcja zgodna z wymogami IEC Ed.2, EN :2009, ISO 10605; - rezystory o wartości 2x470k muszą być wytrzymałe na wysokie napięcie i odizolowane w sposób uniemożliwiający powstanie zwarcia do płaszczyzny masy; - kolor przewodu powinien być inny niż żółto/zielony w celu uniknięcia błędnego połączenia; - przewody powinny być elastyczne, zakończone końcówkami umożliwiającymi łatwy montaż w zaciskach laboratoryjnych. 3) Drewniany stół do badań Stół do badań o wymiarach 1,6m x 0,8m x 0,8m wykonany z litego drewna wraz z płaszczyznami sprzęgającymi do badania ESD. Wraz ze stołem wymagana jes dostawa dodatkowej blachy o rozmiarze 2mx1m o grubości min. 1,5mm. 4) Oprogramowanie dokumentująco/sterujące do badań ESD Oprogramowanie musi umożliwić sterowanie pracą generatora ESD, archiwizować dane pomiarowe, przygotowywać raporty z pomiarów oraz musi: - umożliwiać wybór z biblioteki norm związanych z badaniami ESD: podstawowych, ogólnych i przedmiotowych (samochodowych, lotniczych, wojskowych); - umożliwiać tworzenie własnych procedur testowych, które po utworzeniu można przesłać poprzez interfejs USB do symulatora ESD; - umożliwiać przygotowanie planów badania (wymaganie w normie IEC Ed.2, EN :2009,), które po utworzeniu można przesłać poprzez interfejs USB do symulatora ESD; Strona 8 z 10
9 - umożliwiać podczas przygotowania planu badania definiowanie punktów testowych i odpowiednio dla każdego punktu: poziomów narażeń, trybów wyładowań, polaryzacji udarów oraz kolejność iteracji. - umożliwiać tworzenie bazy danych o EUT, klientów, a także wykorzystanie jej w tworzeniu planu badania. - umożliwiać przygotowanie raportu z badania na podstawie danych zgromadzonych podczas testu w symulatorze ESD. - być zgodne z Windows XP, Vista, Windows 7 32 Bit i 64 Bit oraz Windows 8 32 i 64 Bit II.3.3 Sterownik PC Mobilny sterownik PC z wyposażeniem sprzętowym i oprogramowaniem pozwalającym sterować pracą systemu, archiwizować dane pomiarowe, przygotowywać raporty z pomiarów, przesyłać je poprzez wewnętrzną sieć komputerową w standardzie Ethernet oraz WI-FI. III. Wymagania dodatkowe III.1 Wymagania dotyczące dokumentacji Dokumentacja techniczna urządzeń stanowiących przedmiot dostawy powinna być opracowana w języku angielskim i polskim, w zakresie niezbędnym do ich bezpiecznej i poprawnej obsługi, a ponadto musi zawierać: - szczegółowy wykaz elementów wchodzących w skład oferowanego wyposażenia poszczególnych stanowisk pomiarowych wraz z ich konfiguracją w systemie; - instrukcję obsługi w języku polskim i angielskim; - wymagania dotyczące warunków zasilania systemu np. moc przyłącza sieciowego, rodzaj zabezpieczeń itd. III.2 Wymagania dotyczące gwarancji - wymagany okres gwarancji: 24 miesiące; - dostawca zapewnia serwis gwarancyjny oraz serwis pogwarancyjny dostarczonych urządzeń min 5lat; serwis pogwarancyjny świadczony będzie na podstawie odrębnej umowy, określającej zasady i koszty usług pogwarancyjnych; - czas reakcji serwisu od zgłoszenia usterki do rozpoczęcia naprawy: do 24 godzin (tzw. Next Working Day); - czas usunięcia usterki urządzenia w okresie gwarancji: do 30 dni III.3 III.4 Uruchomienie stanowisk pomiarowych i szkolenie dla pracowników laboratorium Dostawca po dostarczeniu aparatury przeprowadzi sprawdzenie jej działania na miejscu instalacji, łącznie z funkcjonowaniem oprogramowania, a także w terminie do 3 tygodni od dostawy przeprowadzi szkolenie z zakresu obsługi aparatury dla wskazanych przez Zamawiającego pracowników. Szkolenie powinno być połączone z badaniem konkretnych obiektów i obejmować czas niekrótszy niż 3 dni. Warunki dostawy - czas dostawy nie później niż 14 tygodni od daty złożenia zamówienia; - dostawa do PZL SIKORSKY, Mielec (PL) DDP Mielec (PL); - dostawa wyłącznie nowych urządzeń, bez wad; - dostawca dostarczy zamówione urządzenia w uzgodnionym z odbiorcą terminie na własny koszt; Strona 9 z 10
10 - dostawca pokrywa wszelkie koszty związane z ubezpieczeniem systemu w czasie transportu oraz jego załadunku i rozładunku. Strona 10 z 10
