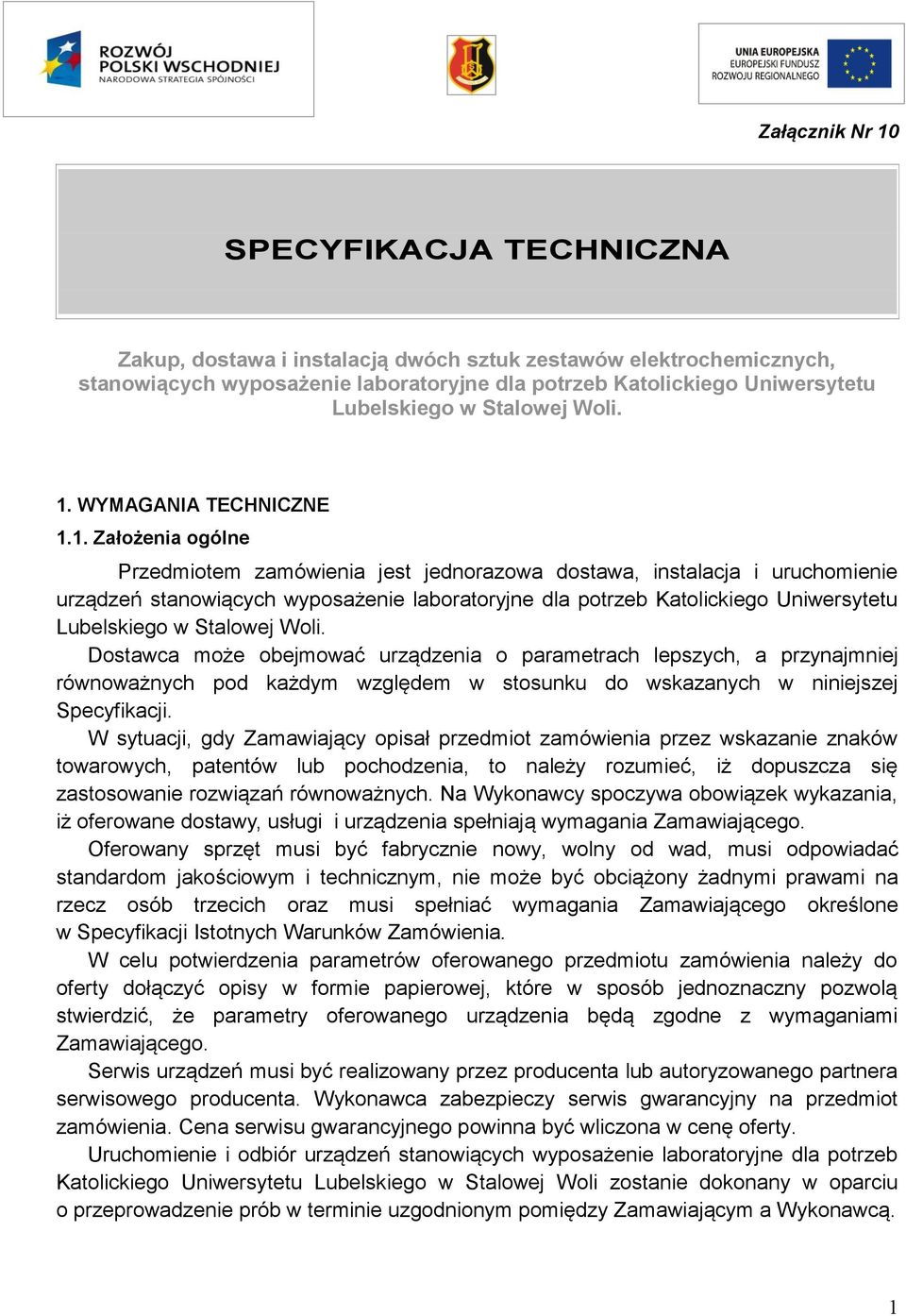

1 Załącznik Nr 10 SPECYFIKACJA TECHNICZNA Zakup, dostawa i instalacją dwóch sztuk zestawów elektrochemicznych, stanowiących wyposażenie laboratoryjne dla potrzeb Katolickiego Uniwersytetu Lubelskiego w Stalowej Woli. 1. WYMAGANIA TECHNICZNE 1.1. Założenia ogólne Przedmiotem zamówienia jest jednorazowa dostawa, instalacja i uruchomienie urządzeń stanowiących wyposażenie laboratoryjne dla potrzeb Katolickiego Uniwersytetu Lubelskiego w Stalowej Woli. Dostawca może obejmować urządzenia o parametrach lepszych, a przynajmniej równoważnych pod każdym względem w stosunku do wskazanych w niniejszej Specyfikacji. W sytuacji, gdy Zamawiający opisał przedmiot zamówienia przez wskazanie znaków towarowych, patentów lub pochodzenia, to należy rozumieć, iż dopuszcza się zastosowanie rozwiązań równoważnych. Na Wykonawcy spoczywa obowiązek wykazania, iż oferowane dostawy, usługi i urządzenia spełniają wymagania Zamawiającego. Oferowany sprzęt musi być fabrycznie nowy, wolny od wad, musi odpowiadać standardom jakościowym i technicznym, nie może być obciążony żadnymi prawami na rzecz osób trzecich oraz musi spełniać wymagania Zamawiającego określone w Specyfikacji Istotnych Warunków Zamówienia. W celu potwierdzenia parametrów oferowanego przedmiotu zamówienia należy do oferty dołączyć opisy w formie papierowej, które w sposób jednoznaczny pozwolą stwierdzić, że parametry oferowanego urządzenia będą zgodne z wymaganiami Zamawiającego. Serwis urządzeń musi być realizowany przez producenta lub autoryzowanego partnera serwisowego producenta. Wykonawca zabezpieczy serwis gwarancyjny na przedmiot zamówienia. Cena serwisu gwarancyjnego powinna być wliczona w cenę oferty. Uruchomienie i odbiór urządzeń stanowiących wyposażenie laboratoryjne dla potrzeb Katolickiego Uniwersytetu Lubelskiego w Stalowej Woli zostanie dokonany w oparciu o przeprowadzenie prób w terminie uzgodnionym pomiędzy Zamawiającym a Wykonawcą. 1

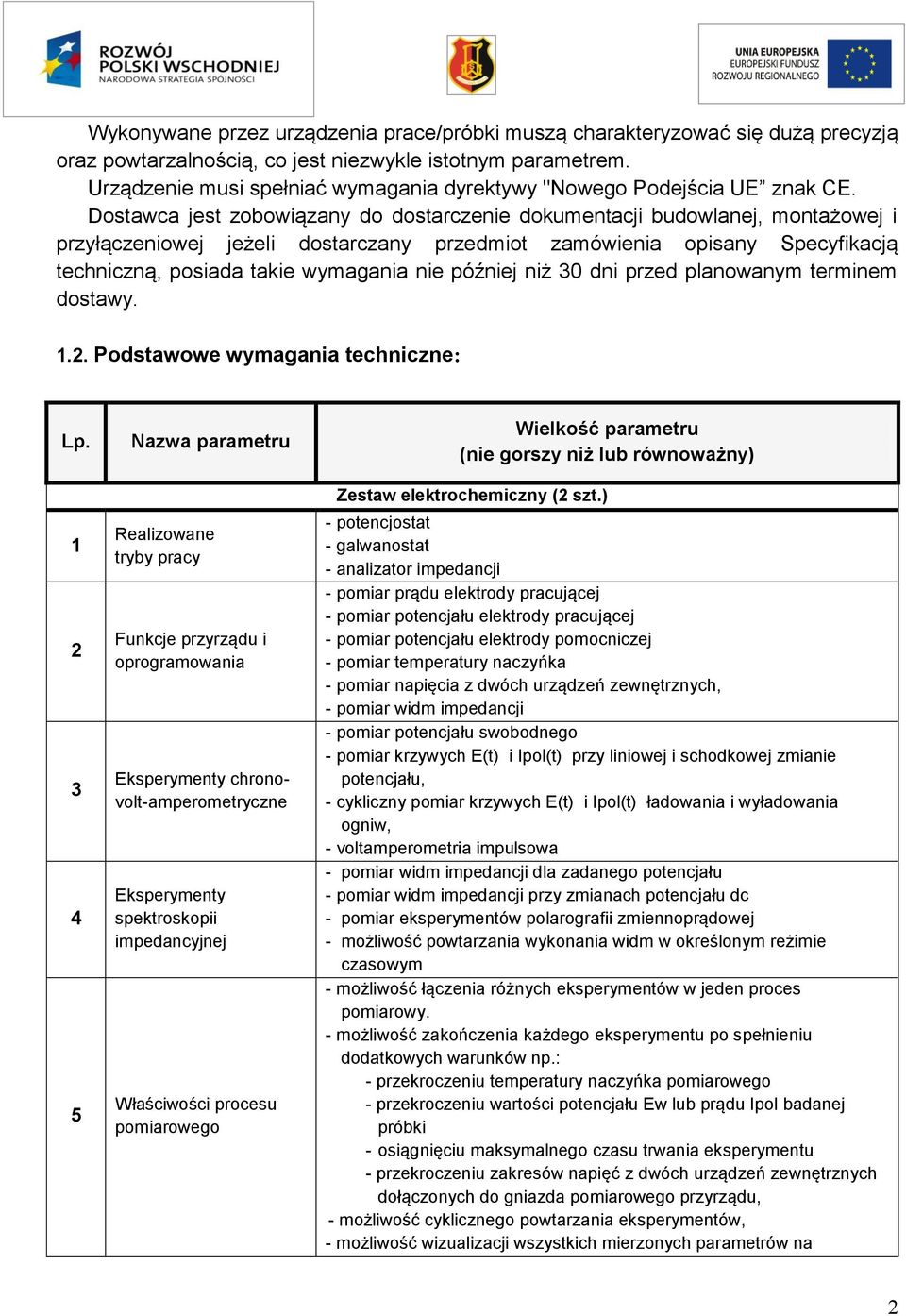

2 Wykonywane przez urządzenia prace/próbki muszą charakteryzować się dużą precyzją oraz powtarzalnością, co jest niezwykle istotnym parametrem. Urządzenie musi spełniać wymagania dyrektywy "Nowego Podejścia UE znak CE. Dostawca jest zobowiązany do dostarczenie dokumentacji budowlanej, montażowej i przyłączeniowej jeżeli dostarczany przedmiot zamówienia opisany Specyfikacją techniczną, posiada takie wymagania nie później niż 30 dni przed planowanym terminem dostawy Podstawowe wymagania techniczne: Lp Nazwa parametru Realizowane tryby pracy Funkcje przyrządu i oprogramowania Eksperymenty chronovolt-amperometryczne Eksperymenty spektroskopii impedancyjnej Właściwości procesu pomiarowego Wielkość parametru (nie gorszy niż lub równoważny) Zestaw elektrochemiczny (2 szt.) - potencjostat - galwanostat - analizator impedancji - pomiar prądu elektrody pracującej - pomiar potencjału elektrody pracującej - pomiar potencjału elektrody pomocniczej - pomiar temperatury naczyńka - pomiar napięcia z dwóch urządzeń zewnętrznych, - pomiar widm impedancji - pomiar potencjału swobodnego - pomiar krzywych E(t) i Ipol(t) przy liniowej i schodkowej zmianie potencjału, - cykliczny pomiar krzywych E(t) i Ipol(t) ładowania i wyładowania ogniw, - voltamperometria impulsowa - pomiar widm impedancji dla zadanego potencjału - pomiar widm impedancji przy zmianach potencjału dc - pomiar eksperymentów polarografii zmiennoprądowej - możliwość powtarzania wykonania widm w określonym reżimie czasowym - możliwość łączenia różnych eksperymentów w jeden proces pomiarowy. - możliwość zakończenia każdego eksperymentu po spełnieniu dodatkowych warunków np.: - przekroczeniu temperatury naczyńka pomiarowego - przekroczeniu wartości potencjału Ew lub prądu Ipol badanej próbki - osiągnięciu maksymalnego czasu trwania eksperymentu - przekroczeniu zakresów napięć z dwóch urządzeń zewnętrznych dołączonych do gniazda pomiarowego przyrządu, - możliwość cyklicznego powtarzania eksperymentów, - możliwość wizualizacji wszystkich mierzonych parametrów na 2

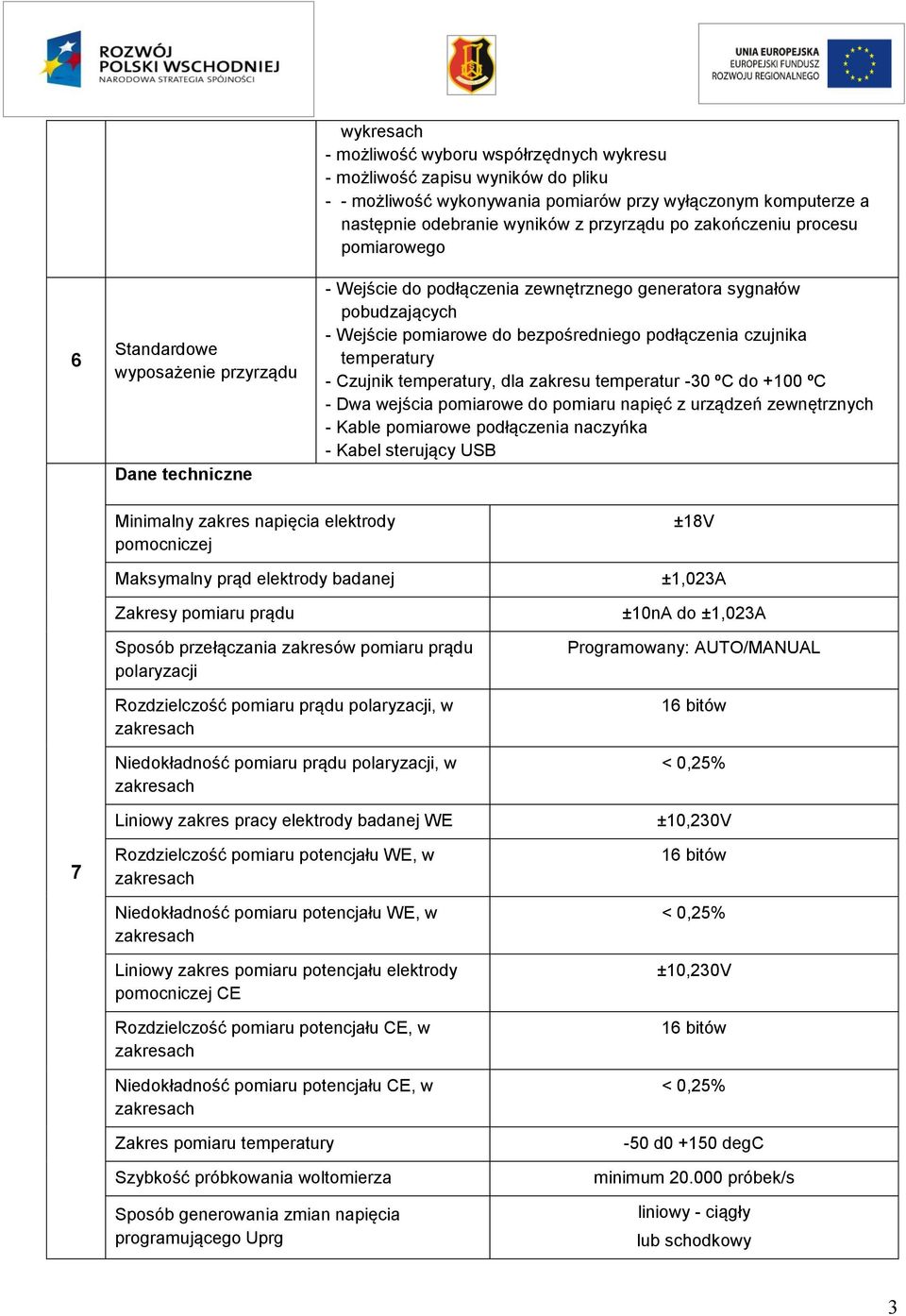

3 6 Standardowe wyposażenie przyrządu Dane techniczne wykresach - możliwość wyboru współrzędnych wykresu - możliwość zapisu wyników do pliku - - możliwość wykonywania pomiarów przy wyłączonym komputerze a następnie odebranie wyników z przyrządu po zakończeniu procesu pomiarowego - Wejście do podłączenia zewnętrznego generatora sygnałów pobudzających - Wejście pomiarowe do bezpośredniego podłączenia czujnika temperatury - Czujnik temperatury, dla zakresu temperatur -30 ºC do +100 ºC - Dwa wejścia pomiarowe do pomiaru napięć z urządzeń zewnętrznych - Kable pomiarowe podłączenia naczyńka - Kabel sterujący USB 7 Minimalny zakres napięcia elektrody pomocniczej Maksymalny prąd elektrody badanej Zakresy pomiaru prądu Sposób przełączania zakresów pomiaru prądu polaryzacji Rozdzielczość pomiaru prądu polaryzacji, w Niedokładność pomiaru prądu polaryzacji, w Liniowy zakres pracy elektrody badanej WE Rozdzielczość pomiaru potencjału WE, w Niedokładność pomiaru potencjału WE, w Liniowy zakres pomiaru potencjału elektrody pomocniczej CE Rozdzielczość pomiaru potencjału CE, w Niedokładność pomiaru potencjału CE, w Zakres pomiaru temperatury Szybkość próbkowania woltomierza Sposób generowania zmian napięcia programującego Uprg ±18V ±1,023A ±10nA do ±1,023A Programowany: AUTO/MANUAL ±10,230V ±10,230V -50 d degc minimum próbek/s liniowy - ciągły lub schodkowy 3

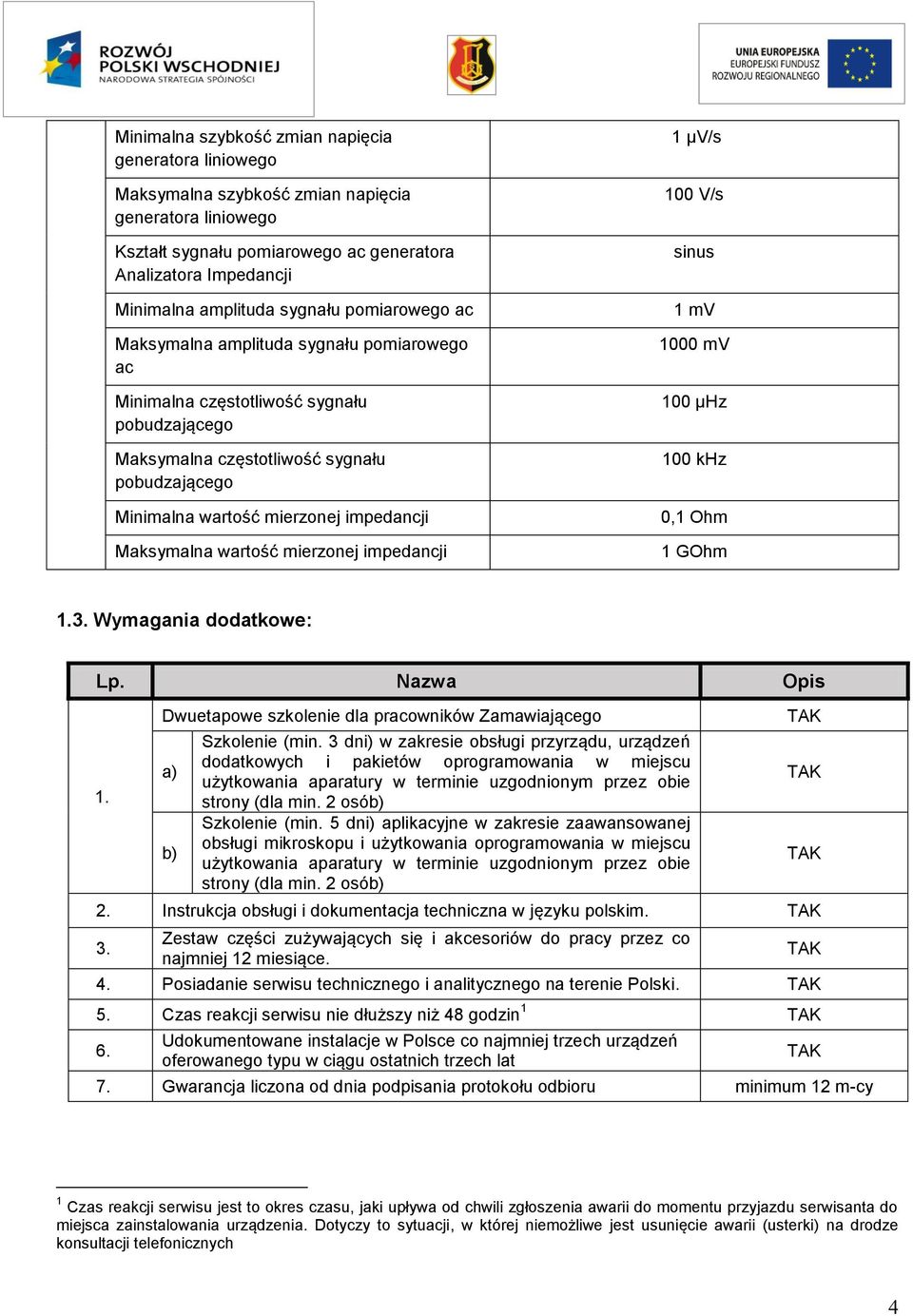

4 Minimalna szybkość zmian napięcia generatora liniowego Maksymalna szybkość zmian napięcia generatora liniowego Kształt sygnału pomiarowego ac generatora Analizatora Impedancji Minimalna amplituda sygnału pomiarowego ac Maksymalna amplituda sygnału pomiarowego ac Minimalna częstotliwość sygnału pobudzającego Maksymalna częstotliwość sygnału pobudzającego Minimalna wartość mierzonej impedancji Maksymalna wartość mierzonej impedancji 1 µv/s 100 V/s sinus 1 mv 1000 mv 100 µhz 100 khz 0,1 Ohm 1 GOhm 1.3. Wymagania dodatkowe: Lp. Nazwa Opis 1. Dwuetapowe szkolenie dla pracowników Zamawiającego a) b) Szkolenie (min. 3 dni) w zakresie obsługi przyrządu, urządzeń dodatkowych i pakietów oprogramowania w miejscu użytkowania aparatury w terminie uzgodnionym przez obie strony (dla min. 2 osób) Szkolenie (min. 5 dni) aplikacyjne w zakresie zaawansowanej obsługi mikroskopu i użytkowania oprogramowania w miejscu użytkowania aparatury w terminie uzgodnionym przez obie strony (dla min. 2 osób) 2. Instrukcja obsługi i dokumentacja techniczna w języku polskim. 3. Zestaw części zużywających się i akcesoriów do pracy przez co najmniej 12 miesiące. 4. Posiadanie serwisu technicznego i analitycznego na terenie Polski. 5. Czas reakcji serwisu nie dłuższy niż 48 godzin 1 6. Udokumentowane instalacje w Polsce co najmniej trzech urządzeń oferowanego typu w ciągu ostatnich trzech lat 7. Gwarancja liczona od dnia podpisania protokołu odbioru minimum 12 m-cy 1 Czas reakcji serwisu jest to okres czasu, jaki upływa od chwili zgłoszenia awarii do momentu przyjazdu serwisanta do miejsca zainstalowania urządzenia. Dotyczy to sytuacji, w której niemożliwe jest usunięcie awarii (usterki) na drodze konsultacji telefonicznych 4

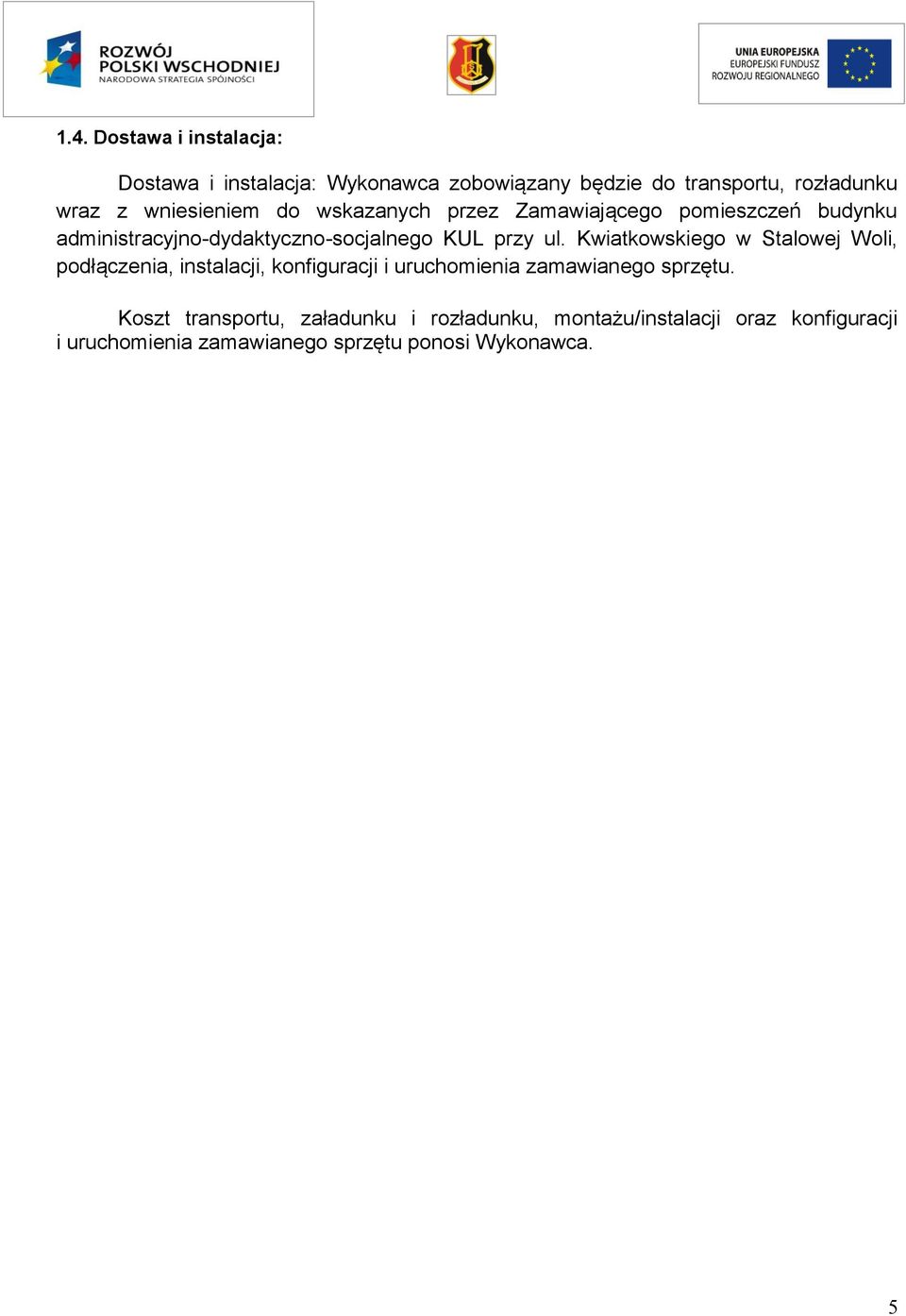

5 1.4. Dostawa i instalacja: Dostawa i instalacja: Wykonawca zobowiązany będzie do transportu, rozładunku wraz z wniesieniem do wskazanych przez Zamawiającego pomieszczeń budynku administracyjno-dydaktyczno-socjalnego KUL przy ul. Kwiatkowskiego w Stalowej Woli, podłączenia, instalacji, konfiguracji i uruchomienia zamawianego sprzętu. Koszt transportu, załadunku i rozładunku, montażu/instalacji oraz konfiguracji i uruchomienia zamawianego sprzętu ponosi Wykonawca. 5
