SUFITOWE I ŚCIENNE SYSTEMY. Z nami zrealizujesz swoje pomysły. wsufity. wyspowe

Transkrypt

1 SYSTEMY SUFITOWE I ŚCIENNE Z nami zrealizujesz swoje pomysły wsufity wyspowe

2 Projekt: Biurowiec: Jarosova Office Centrum (SK) :::::::: ROZWIĄZANIE: Optima Canopy Circle

3 sufity wyspowe :::: 03 WPROWADZENIE Dlaczego Armstrong to najlepszy wybór? :::: 05 Nasze obszary działania :::: 08 Zaangażowanie w ochronę środowiska :::: 12 Komfort akustyczny :::: 14 Rozwiązania dla renowacji :::: 15 Integracja urządzeń i komfort wizualny :::: 16 ROZWIĄZANIA Panele pojedyncze (Canopy) Mineralne :::: 18 Drewniane :::: 28 Z poliwęglanu :::: 30 Metalowe :::: 32 Systemy modułowe Systemy D-H 700 i D-Clip :::: 35 Systemy Axiom :::: 37 Inne możliwości dekoracyjne :::: 45 PARAMETRY TECHNICZNE Opis własności produktów :::: 46 Instrukcje montażowe :::: 47

4 Projekt: Wyższa Szkoła Harton Technology (UK) :::::::: ARCHITEKT: Ryder ARCHITEKTure Główny wykonawca: Carillion :::::::: ROZWIĄZANIE: Axiom C Canopy Square z płytami Optima

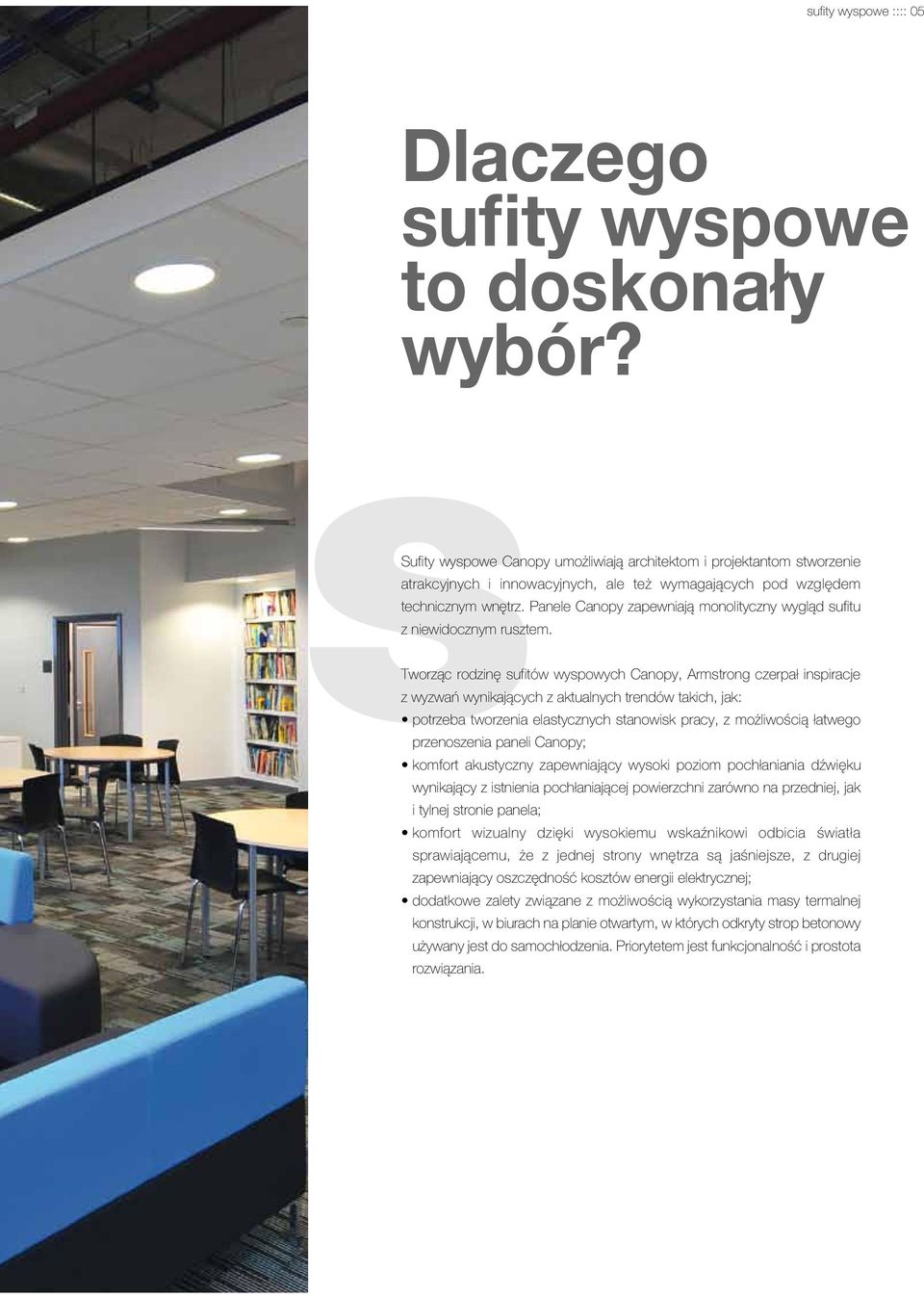

5 sufity wyspowe :::: 05 Dlaczego sufity wyspowe to doskonały wybór? ssufity wyspowe Canopy umożliwiają architektom i projektantom stworzenie atrakcyjnych i innowacyjnych, ale też wymagających pod względem technicznym wnętrz. Panele Canopy zapewniają monolityczny wygląd sufitu z niewidocznym rusztem. Tworząc rodzinę sufitów wyspowych Canopy, Armstrong czerpał inspiracje z wyzwań wynikających z aktualnych trendów takich, jak: potrzeba tworzenia elastycznych stanowisk pracy, z możliwością łatwego przenoszenia paneli Canopy; komfort akustyczny zapewniający wysoki poziom pochłaniania dźwięku wynikający z istnienia pochłaniającej powierzchni zarówno na przedniej, jak i tylnej stronie panela; komfort wizualny dzięki wysokiemu wskaźnikowi odbicia światła sprawiającemu, że z jednej strony wnętrza są jaśniejsze, z drugiej zapewniający oszczędność kosztów energii elektrycznej; dodatkowe zalety związane z możliwością wykorzystania masy termalnej konstrukcji, w biurach na planie otwartym, w których odkryty strop betonowy używany jest do samochłodzenia. Priorytetem jest funkcjonalność i prostota rozwiązania.

6 Projekt: Redakcja I Online - I Newspaper :::::::: ARCHITEKT: Calau & Rierar Arquitectos Associados :::::::: Wykonawca: Uralusa ROZWIĄZANIE: 137 płyt Optima Canopy

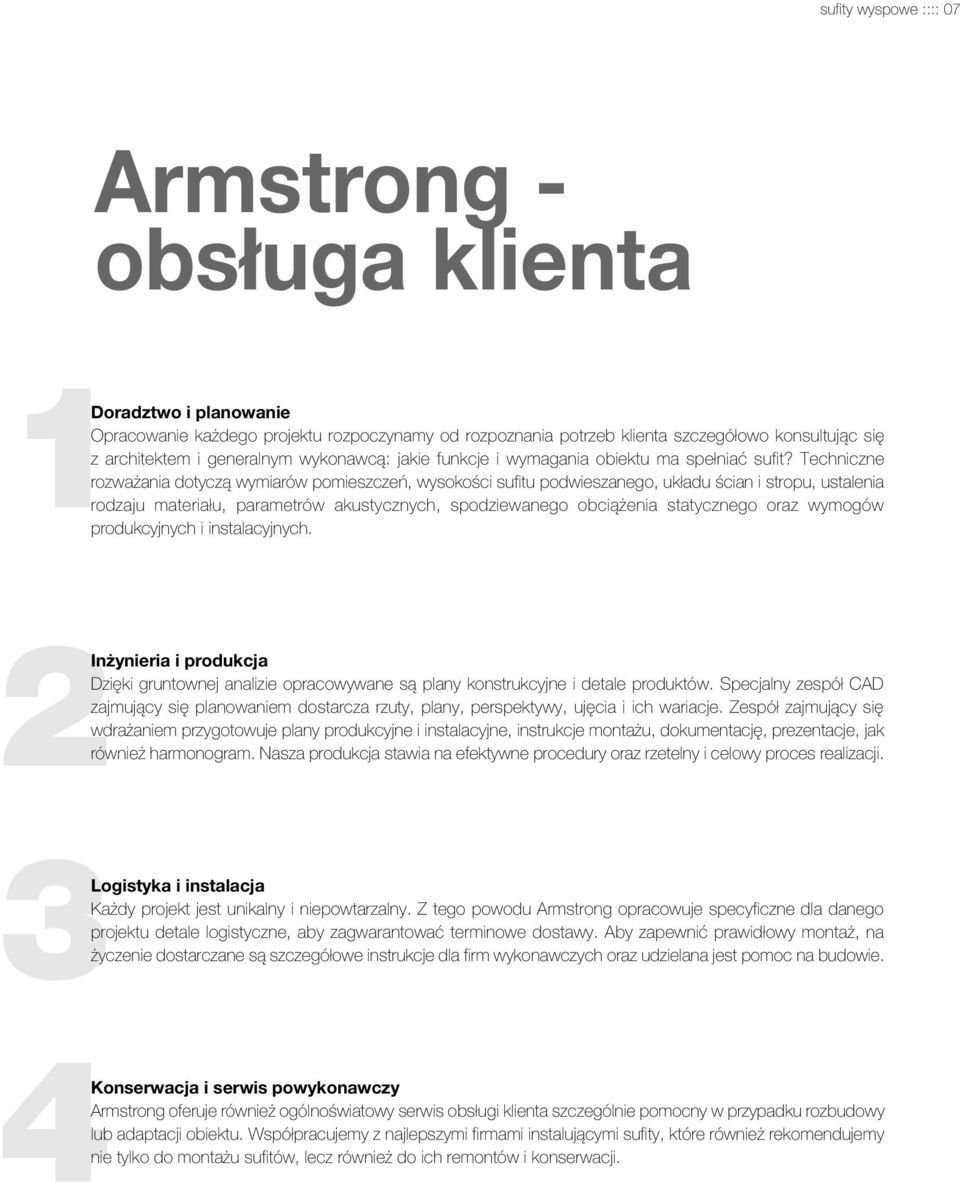

7 sufity wyspowe :::: 07 Armstrong - obsługa klienta 1Doradztwo i planowanie Opracowanie każdego projektu rozpoczynamy od rozpoznania potrzeb klienta szczegółowo konsultując się z architektem i generalnym wykonawcą: jakie funkcje i wymagania obiektu ma spełniać sufit? Techniczne rozważania dotyczą wymiarów pomieszczeń, wysokości sufitu podwieszanego, układu ścian i stropu, ustalenia rodzaju materiału, parametrów akustycznych, spodziewanego obciążenia statycznego oraz wymogów produkcyjnych i instalacyjnych. 2Inżynieria i produkcja Dzięki gruntownej analizie opracowywane są plany konstrukcyjne i detale produktów. Specjalny zespół CAD zajmujący się planowaniem dostarcza rzuty, plany, perspektywy, ujęcia i ich wariacje. Zespół zajmujący się wdrażaniem przygotowuje plany produkcyjne i instalacyjne, instrukcje montażu, dokumentację, prezentacje, jak również harmonogram. Nasza produkcja stawia na efektywne procedury oraz rzetelny i celowy proces realizacji. 3Logistyka i instalacja Każdy projekt jest unikalny i niepowtarzalny. Z tego powodu Armstrong opracowuje specyficzne dla danego projektu detale logistyczne, aby zagwarantować terminowe dostawy. Aby zapewnić prawidłowy montaż, na życzenie dostarczane są szczegółowe instrukcje dla firm wykonawczych oraz udzielana jest pomoc na budowie. 4Konserwacja i serwis powykonawczy Armstrong oferuje również ogólnoświatowy serwis obsługi klienta szczególnie pomocny w przypadku rozbudowy lub adaptacji obiektu. Współpracujemy z najlepszymi firmami instalującymi sufity, które również rekomendujemy nie tylko do montażu sufitów, lecz również do ich remontów i konserwacji.

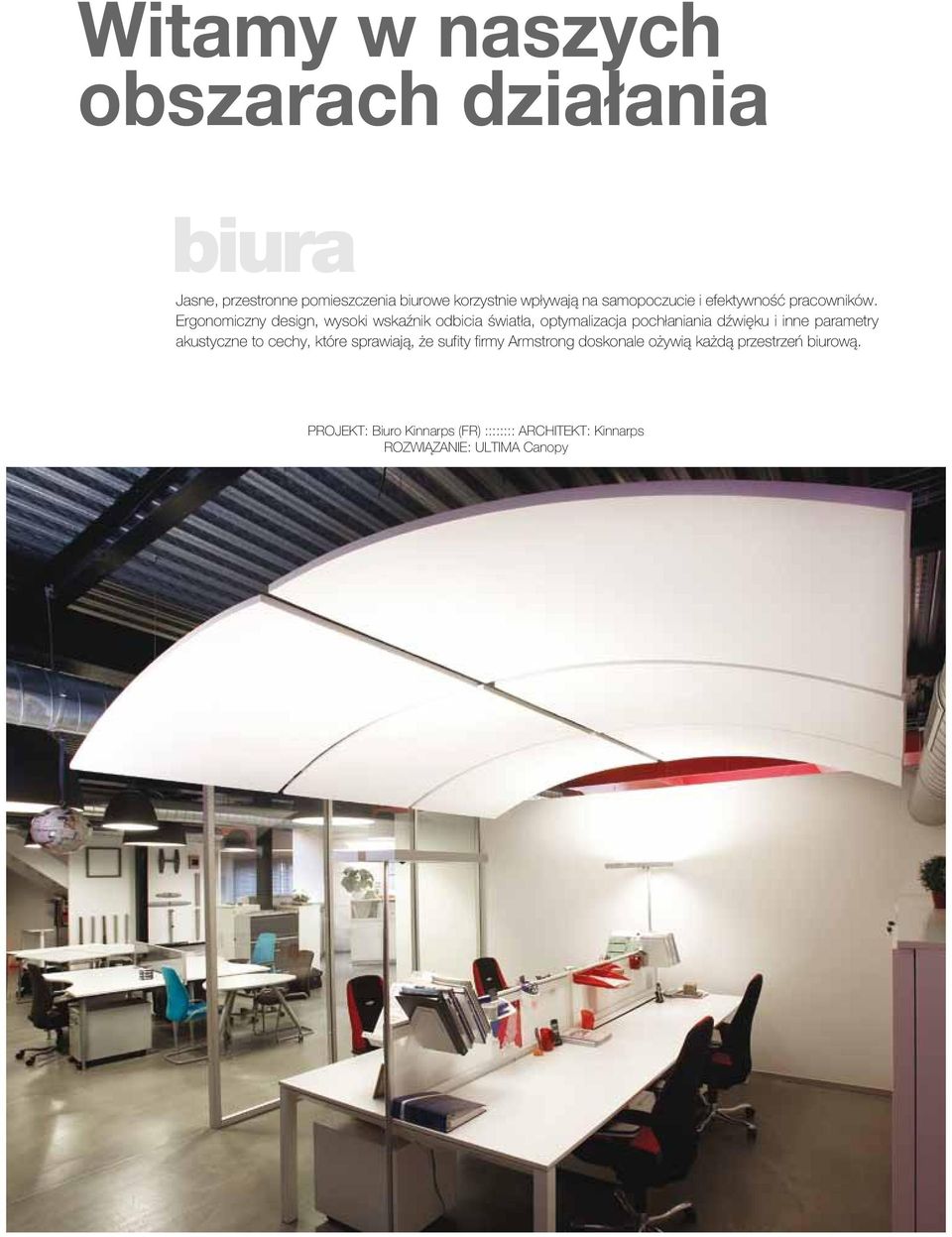

8 Witamy w naszych obszarach działania biura Jasne, przestronne pomieszczenia biurowe korzystnie wpływają na samopoczucie i efektywność pracowników. Ergonomiczny design, wysoki wskaźnik odbicia światła, optymalizacja pochłaniania dźwięku i inne parametry akustyczne to cechy, które sprawiają, że sufity firmy Armstrong doskonale ożywią każdą przestrzeń biurową. PROJEKT: Biuro Kinnarps (FR) :::::::: ARCHITEKT: Kinnarps ROZWIĄZANIE: ULTIMA Canopy

9 sufity wyspowe :::: 09 handel Świat konsumpcji przyzwyczaił klientów do oczekiwania czegoś więcej niż produktów i usług dobrej jakości. Znaczenie ma tu również przyjemność wykonywania danej czynności np. robienia zakupów, czy pójścia do restauracji. Nierzadko czynnikiem, który przyciąga klientów najbardziej, jest miejsce jego wnętrze, otoczenie i wzornictwo. Zastosowanie rozwiązań firmy Armstrong pomaga stworzyć wnętrza, do których chce się wracać. Projekt: Centrum Rozrywki Splash (UK) :::::::: ARCHITEKT: Stockton On Tees Borough Council ROZWIĄZANIE: Infusions Canopy

10 transport Przyjemnie zaaranżowane wnętrze hali lotniska czy dworca pomaga odprężyć się podczas męczącej podróży. Rozwiązania sufitowe firmy Armstrong, dzięki wzmocnieniu oświetlenia oraz minimalizowaniu hałasu, poprawiają komfort i samopoczucie podróżujących, bez względu na to, czy stoją na peronie, czy w kolejce po bilet. Projekt: Lotnisko w Nicei (FR) :::::::: ARCHITEKT: Bernard Espla, Cabinet Hexagone :::::::: Wykonawca: SANCHEZ SA ROZWIĄZANIE: METAL Canopy Concave

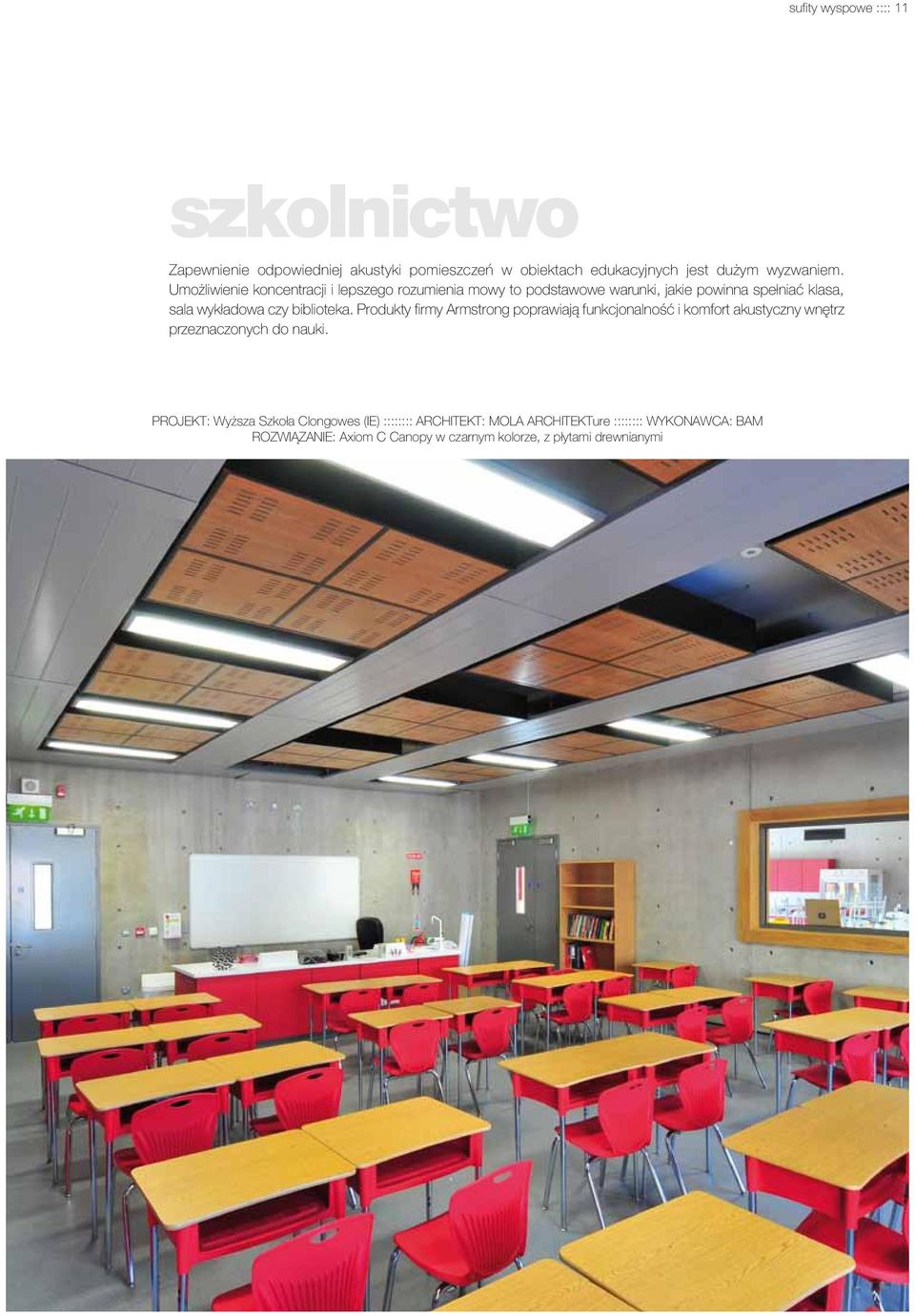

11 sufity wyspowe :::: 11 szkolnictwo Zapewnienie odpowiedniej akustyki pomieszczeń w obiektach edukacyjnych jest dużym wyzwaniem. Umożliwienie koncentracji i lepszego rozumienia mowy to podstawowe warunki, jakie powinna spełniać klasa, sala wykładowa czy biblioteka. Produkty firmy Armstrong poprawiają funkcjonalność i komfort akustyczny wnętrz przeznaczonych do nauki. PROJEKT: Wyższa Szkoła Clongowes (IE) :::::::: ARCHITEKT: Mola ARCHITEKTure :::::::: Wykonawca: Bam ROZWIĄZANIE: Axiom C Canopy w czarnym kolorze, z płytami drewnianymi

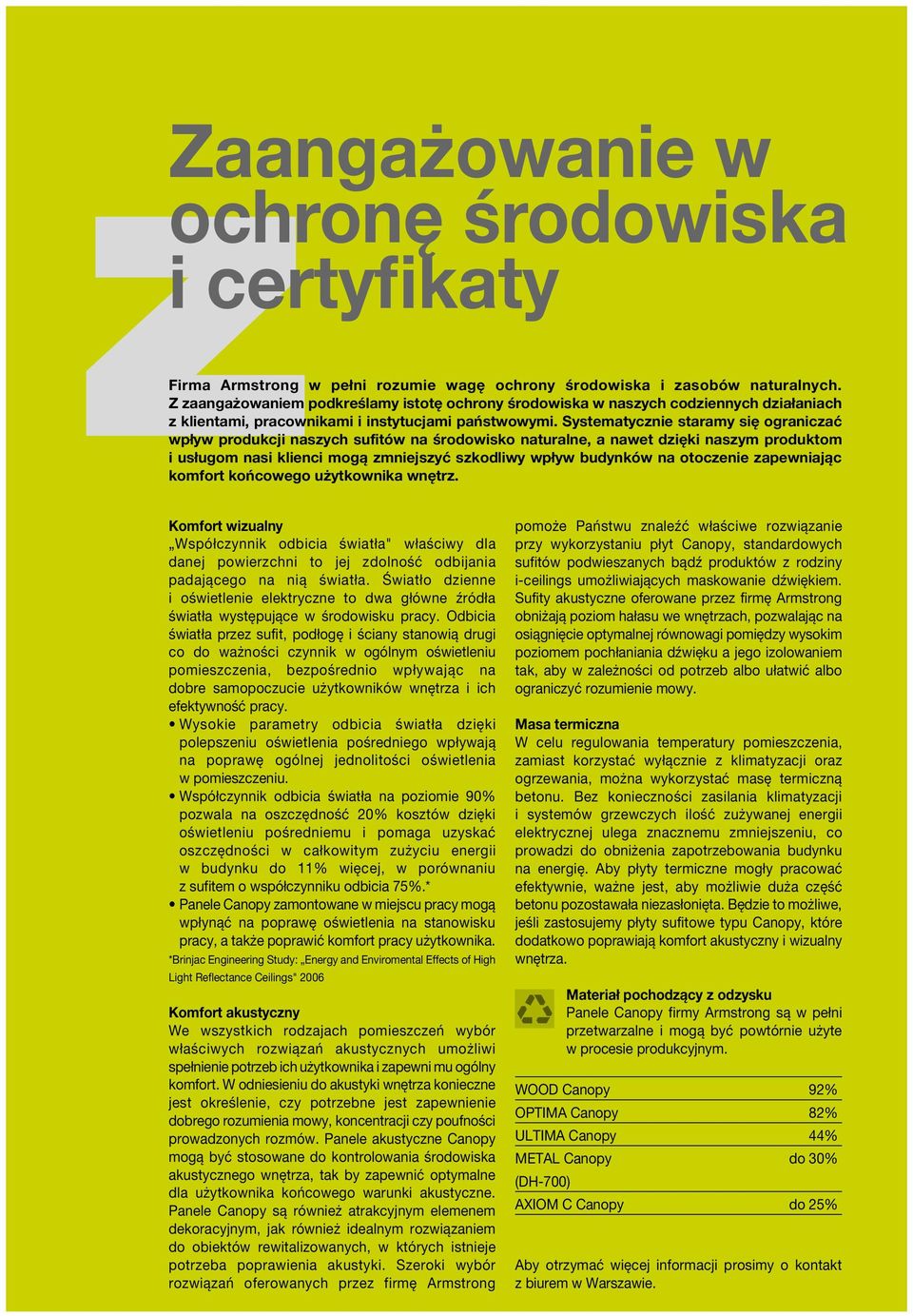

12 Zaangażowanie w ochronę środowiska i certyfikaty zfirma Armstrong w pełni rozumie wagę ochrony środowiska i zasobów naturalnych. Z zaangażowaniem podkreślamy istotę ochrony środowiska w naszych codziennych działaniach z klientami, pracownikami i instytucjami państwowymi. Systematycznie staramy się ograniczać wpływ produkcji naszych sufitów na środowisko naturalne, a nawet dzięki naszym produktom i usługom nasi klienci mogą zmniejszyć szkodliwy wpływ budynków na otoczenie zapewniając komfort końcowego użytkownika wnętrz. Komfort wizualny Współczynnik odbicia światła" właściwy dla danej powierzchni to jej zdolność odbijania padającego na nią światła. Światło dzienne i oświetlenie elektryczne to dwa główne źródła światła występujące w środowisku pracy. Odbicia światła przez sufit, podłogę i ściany stanowią drugi co do ważności czynnik w ogólnym oświetleniu pomieszczenia, bezpośrednio wpływając na dobre samopoczucie użytkowników wnętrza i ich efektywność pracy. Wysokie parametry odbicia światła dzięki polepszeniu oświetlenia pośredniego wpływają na poprawę ogólnej jednolitości oświetlenia w pomieszczeniu. Współczynnik odbicia światła na poziomie 90% pozwala na oszczędność 20% kosztów dzięki oświetleniu pośredniemu i pomaga uzyskać oszczędności w całkowitym zużyciu energii w budynku do 11% więcej, w porównaniu z sufitem o współczynniku odbicia 75%.* Panele Canopy zamontowane w miejscu pracy mogą wpłynąć na poprawę oświetlenia na stanowisku pracy, a także poprawić komfort pracy użytkownika. *Brinjac Engineering Study: Energy and Enviromental Effects of High Light Reflectance Ceilings" 2006 Komfort akustyczny We wszystkich rodzajach pomieszczeń wybór właściwych rozwiązań akustycznych umożliwi spełnienie potrzeb ich użytkownika i zapewni mu ogólny komfort. W odniesieniu do akustyki wnętrza konieczne jest określenie, czy potrzebne jest zapewnienie dobrego rozumienia mowy, koncentracji czy poufności prowadzonych rozmów. Panele akustyczne Canopy mogą być stosowane do kontrolowania środowiska akustycznego wnętrza, tak by zapewnić optymalne dla użytkownika końcowego warunki akustyczne. Panele Canopy są również atrakcyjnym elemenem dekoracyjnym, jak również idealnym rozwiązaniem do obiektów rewitalizowanych, w których istnieje potrzeba poprawienia akustyki. Szeroki wybór rozwiązań oferowanych przez firmę Armstrong pomoże Państwu znaleźć właściwe rozwiązanie przy wykorzystaniu płyt Canopy, standardowych sufitów podwieszanych bądź produktów z rodziny i-ceilings umożliwiających maskowanie dźwiękiem. Sufity akustyczne oferowane przez firmę Armstrong obniżają poziom hałasu we wnętrzach, pozwalając na osiągnięcie optymalnej równowagi pomiędzy wysokim poziomem pochłaniania dźwięku a jego izolowaniem tak, aby w zależności od potrzeb albo ułatwić albo ograniczyć rozumienie mowy. Masa termiczna W celu regulowania temperatury pomieszczenia, zamiast korzystać wyłącznie z klimatyzacji oraz ogrzewania, można wykorzystać masę termiczną betonu. Bez konieczności zasilania klimatyzacji i systemów grzewczych ilość zużywanej energii elektrycznej ulega znacznemu zmniejszeniu, co prowadzi do obniżenia zapotrzebowania budynku na energię. Aby płyty termiczne mogły pracować efektywnie, ważne jest, aby możliwie duża część betonu pozostawała niezasłonięta. Będzie to możliwe, jeśli zastosujemy płyty sufitowe typu Canopy, które dodatkowo poprawiają komfort akustyczny i wizualny wnętrza. Materiał pochodzący z odzysku Panele Canopy firmy Armstrong są w pełni przetwarzalne i mogą być powtórnie użyte w procesie produkcyjnym. WOOD Canopy 92% Optima Canopy 82% ultima Canopy 44% METAL Canopy do 30% (DH-700) AXIOM C Canopy do 25% Aby otrzymać więcej informacji prosimy o kontakt z biurem w Warszawie.

13 sufity wyspowe :::: 13 Atesty procesu produkcyjnego W naszych fabrykach nie tylko dbamy o dobór surowców i rodzajów energii, redukcję odpadów i wykorzystanie efektywnych metod recyklingu, lecz również zapewniamy, iż nasze produkty są zgodne ze standardami bezpieczeństwa, wymaganiami środowiskowymi i jakościowymi. Nasze europejskie fabryki posiadają certyfikaty: ISO 9001:2008 ISO 14001:2004 OHSAS 18001:2007 Certyfikowanie produktów Firma Armstrong posiada duże doświadczenie w certyfikowaniu produktów w zakresie ochrony środowiska i wykorzystuje je, aby lepiej zrozumieć wpływ naszych produktów na środowisko. W Wielkiej Brytanii od niemal 10-ciu lat sufity mineralne i systemy zawieszenia firmy Armstrong są certyfikowane przez brytyjską instytucję badawczo-doradczą BRE, z punktu widzenia oceny cyklu życia produktu. Naszym produktom przyznano Ekopunkty" oraz ocenę A" (najlepszą z możliwych) w Przewodniku po projektowaniu przyjaznym dla środowiska naturalnego" zgodnie z metodologią 2004 BRE LCA. W 2008 otrzymaliśmy jeszcze wyższą ocenę w rankingu Ekopunktów. Systemy metalowe firmy Armstrong są produkowane i certyfikowane w zgodzie z normą europejską EN13964 oraz są oznakowane symbolem CE. Dodatkowo, wiele metalowych sufitów posiada aprobatę techniczną DIBt (Deutches Institut fur Bautechnik) i jest znakowanych symbolem U. Członkostwa i stowarzyszenia Armstrong jest członkiem TAIM (Technical Association of Industrial Metal Ceilings). TAIM dostał założony w 1988 r. i jego głównym celem jest promowanie jakości oraz ustalanie standardów i wymagań dla metalowych systemów sufitowych. Armstrong jest członkiem następujących Stowarzyszeń Budownictwa Ekologicznego (Green Building Councils) i aktywnie uczestniczy w ich pracach, aby wspomóc ich działalność na rzecz zrównoważonego rozwoju, a także wpływać na rozwój produktów w naszej firmie. Green Building Council: Wielka Brytania, Holandia, Niemcy, Hiszpania, Stany Zjednoczone, Indie, Australia. Planowane członkostwo w Polsce: od 2012 roku. Certyfikacja projektów Produkty firmy Armstrong mogą przyczynić się do podniesienia środowiskowych parametrów oraz ogólnej klasy budynku dzięki punktom (credits) uzyskanym za stosowanie naszych produktów w ramach różnych systemów certyfikacji budownictwa ekologicznego. BREEAM - HQE - DGNB - LEED -ESTI -DAMA - GREENSTAR Obszary, w których zastosowanie produktów Armstrong może przynieść dodatkowe punkty to: oszczędność energii, akustyka, jakość powietrza/ materiał o niskiej emisji cząstek, zarządzanie odpadami, wysoka zawartość materiałów pochodzących z odzysku. Siedziba firmy Armstrong w Lancaster (Stany Zjednoczone) w 2007 r. była pierwszym istniejącym budynkiem certyfikowanym jako LEED-Platynowy, czyli uzyskała najwyższą i najtrudniejszą do osiągnięcia ocenę. Siedziba główna firmy Armstrong, USA LEED-EB budynek PLATYNOWY

14 Komfort akustyczny Aby określić, czy dane pomieszczenie spełnia normy i zalecenia akustyczne, na ogół wystarczy podać wartości zmierzone w pomieszczeniu bez jego użytkowników przy wyłączonym sprzęcie biurowym. Przepisy dotyczące akustyki zazwyczaj podają zalecane wartości czasów pogłosu (wewnątrz pomieszczenia) oraz izolacyjności akustycznej (pomiędzy pomieszczeniami oraz izolacji od hałasu dochodzącego z zewnątrz budynku). Tego typu podejście nie jest jednakże zadowalające z punktu widzenia spełnienia oczekiwań użytkowników wnętrza, w szczególności jeżeli weźmiemy pod uwagę wzrost popularności pomieszczeń wielkoprzestrzennych w biurach oraz narastające problemy ze słuchem wśród uczniów i studentów. W codziennym użytkowaniu wnętrza każda aktywność zakłóca jego początkową równowagę akustyczną, na przykład dyskusje prowadzone w grupie, dzwonki telefonów, kopiarek, muzyka, otwarte okna bądź hałas uliczny. Osoby korzystające z pomieszczenia biurowego, sali lekcyjnej, sklepu, szpitala i każdego innego wnętrza potrzebują dającego dobre samopoczucie, zdrowego środowiska do wykonywania swoich zajęć w najlepszych możliwych warunkach. Najnowsze informacje na temat akustyki dostępne są na naszej stronie internetowej. Definicja sabine Sabine jest współczynnikiem chłonności akustycznej charakteryzującym materiał zainstalowany wewnątrz przestrzeni architektonicznej. Sufity wyspowe Canopy wykazują się lepszą chłonnością akustyczną niż tradycyjny sufit montowany od ściany do ściany o tej samej powierzchni, ponieważ dźwięk jest pochłaniany przez jej obie powierzchnie: licową i tylną. Sufity pływające Canopy zamontowane w standardowo zaludnionym" pomieszczeniu mogą skrócić czas pogłosu. Sabine jest jednostką preferowaną przy określaniu chłonności dla konkretnego, indywidualnego pochłaniacza jak panel Canopy w: pomieszczeniach wielkoprzestrzennych, biurach na planie otwartym, sklepach korytarzach, holach Czynniki, które mogą zmienić środowisko akustyczne w stosunku do opublikowanych rezultatów to: Wymiar panela Canopy Ilość paneli Canopy i ich układ Odległość od właściwego sufitu Usytuowanie i nakładanie się chmurek na siebie Wybór powierzchni płyty wypełniającej (dla Axiom Canopy).

15 sufity wyspowe :::: 15 Rozwiązania dla renowacji Rozwiązania pozwalające na optymalizację środowiska akustycznego rewitalizowanego wnętrza oferowane przez firmę Armstrong niosą ze sobą wyjątkowe korzyści: estetyka: tworzenie rozwiązań atrakcyjnych wizualnie oraz bardziej kameralnych wnętrz. elastyczność: zastosowane elementy można łatwo zdemontować i dopasować do przyszłych zmian układu wnętrza. funkcjonalność: działają jak ekrany odbijające światło, pozwalając zmniejszyć zużycie energii elektrycznej. łatwość montażu: łatwy montaż sufitu OPTIMA Canopy pod płytą g-k jak i pod istniejącym rusztem modułowym. Czym jest akustyczna optymalizacja rewitalizowanego wnętrza? Akustyczna optymalizacja rewitalizowanego wnętrza polega na dostosowaniu środowiska akustycznego istniejącego wnętrza do potrzeb użytkownika w zakresie rozumienia mowy, koncentracji i poufności. Kiedy planujemy przeniesienie biura do nowej lokalizacji lub zmianę sposobu jego wykorzystania, nasze potrzeby w zakresie akustyki należy uwzględnić na możliwie najwcześniejszym etapie procesu projektowania. Zgranie ze sobą wymogów akustycznych i rozplanowania przestrzeni pozwoli uzyskać dobrą równowagę pomiędzy optymalizacją przestrzeni i zapewnieniem komfortu sprzyjającego wyższej wydajności pracy. Na środowisko akustyczne w pomieszczeniu wpływ mają: jego wymiary, materiały użyte do wykończenia wnętrza, meble i poziom tła akustycznego. Akustyczna optymalizacja rewitalizowanego wnętrza polegać może na: zmianie materiałów użytych do wykończenia wnętrza uzupełnieniu istniejącego sufitu o sufit pływający typu Canopy. Planując wnętrze biurowe należy zachować równowagę pomiędzy optymalizacją dostępnej przestrzeni, a możliwością stworzenia wygodnego i efektywnego środowiska pracy. Armstrong podkreśla, że kwestie doboru optymalnej akustyki dla danego wnętrza powinna być ustalana na jak najwcześniejszym etapie projektu. Canopy - sufity wyspowe: rozwiązanie proponowane przez firmę Armstrong Sufity gipsowo-kartonowe lub odkryte stropy betonowe powodują powstanie wnętrza o dużym poziomie odbić dźwięku. Jeśli weźmiemy pod uwagę, że współczesne trendy w projektowaniu wnętrz biurowych powodują częste wykorzystywanie na dużą skalę szklanych ścianek działowych, to mamy do czynienia z negatywnym wpływem takich rozwiązań na poziom koncentracji. Istniejące sufity podwieszane nie zawsze spełniają rygorystyczne wymogi dotyczące akustyki związane z zastosowaniem ich w miejscach takich, jak na przykład centra telefonicznej obsługi klienta. Kluczem do poprawy poziomu koncentracji oraz poufności rozmów jest poprawa warunków akustycznych bezpośrednio nad stanowiskiem pracy, przy jednoczesnym obniżeniu ogólnego czasu pogłosu. W pomieszczeniach cechujących się skomplikowanym układem architektoniczno-akustycznym uzupełnienie istniejącego sufitu o lekkie, dekoracyjne elementy pochłaniające dźwięk - panele typu CANOPY - może zdecydowanie zmienić postrzeganą jakość tego wnętrza, zwiększyć poziom komfortu akustycznego i wydajność pracy jego użytkowników. Rozwiązania polegające na zastosowaniu płyt Canopy mogą być uzupełnione poprzez zastosowanie produktów naściennych oraz elementów akustyki aktywnej oferowanych przez firmę Armstrong. Czas pogłosu (sekundy) Przykład kształtowania akustyki w pomieszczeniu: 3 2,5 2 1,5 1 0, Częstotliwość pasma oktawowego (w Hz) Założony cel dot. akustyki wnętrza: zapewnienie dobrego rozumienia mowy tj. czasu pogłosu < 0,8 sek. Kubatura pomieszczenia 250 m 3 Sufit na wysokości 2,6 m Powierzchnia 96,2 m 2 Długość 12,0 m Szerokość 8,0 m Pomieszczenie bez sufitu podwieszanego 13szt ULTIMA Canopy 20szt OPTIMA Canopy 14szt METAL Canopy 5szt AXIOM Canopy (z płytami Ultima OP)

16 Integracja urządzeń serwisowych Sufity wyspowe Armstrong, włączając płyty Canopy oraz pływające chmurki złożone z płyt modułowych, muszą być fukcjonalne i idealnie zgrane z urządzeniami serwisowymi tak, aby zachować stylowy wygląd wnętrza, w którym komfort akustyczny, wizualny, termiczny i bezpieczeństwo pracy zapewniają użytkownikowi optymalne warunki i dobre samopoczucie. SUFITY MINERALNE / OPTIMA CANOPY Optima Canopy umożliwia stworzenie szerokiego wahlarza fantazyjnych wzorów, co jest dodatkowo wzmocnione tym, iż istnieje możliwość wmontowania w środkowej części panela małych, lekkich elementów oświetleniowych. Należy jednak pamiętać o ograniczeniach pod względem nośności systemu. Zachęcamy do kontaktu z doradcami technicznymi firmy Armstrong w celu sprecyzowania informacji. :::::::: Instytut Badań Farmaceutycznych (USA) SUFITY MINERALNE / ULTIMA CANOPY Podobnie jak wypukłe i wklęsłe metalowe płyty Canopy, również Ultima Canopy idealnie prezentuje się oświetlona od dołu, dzęki czemu stanowisko pracy, powyżej którego wisi panel jest dobrze oświetlone i uzyskuje optymalne środowisko akustyczne. :::::::: Biuro firmy Kinnarps (Francja) :::::::: Hol recepcyjny firmy Shell (Holandia)

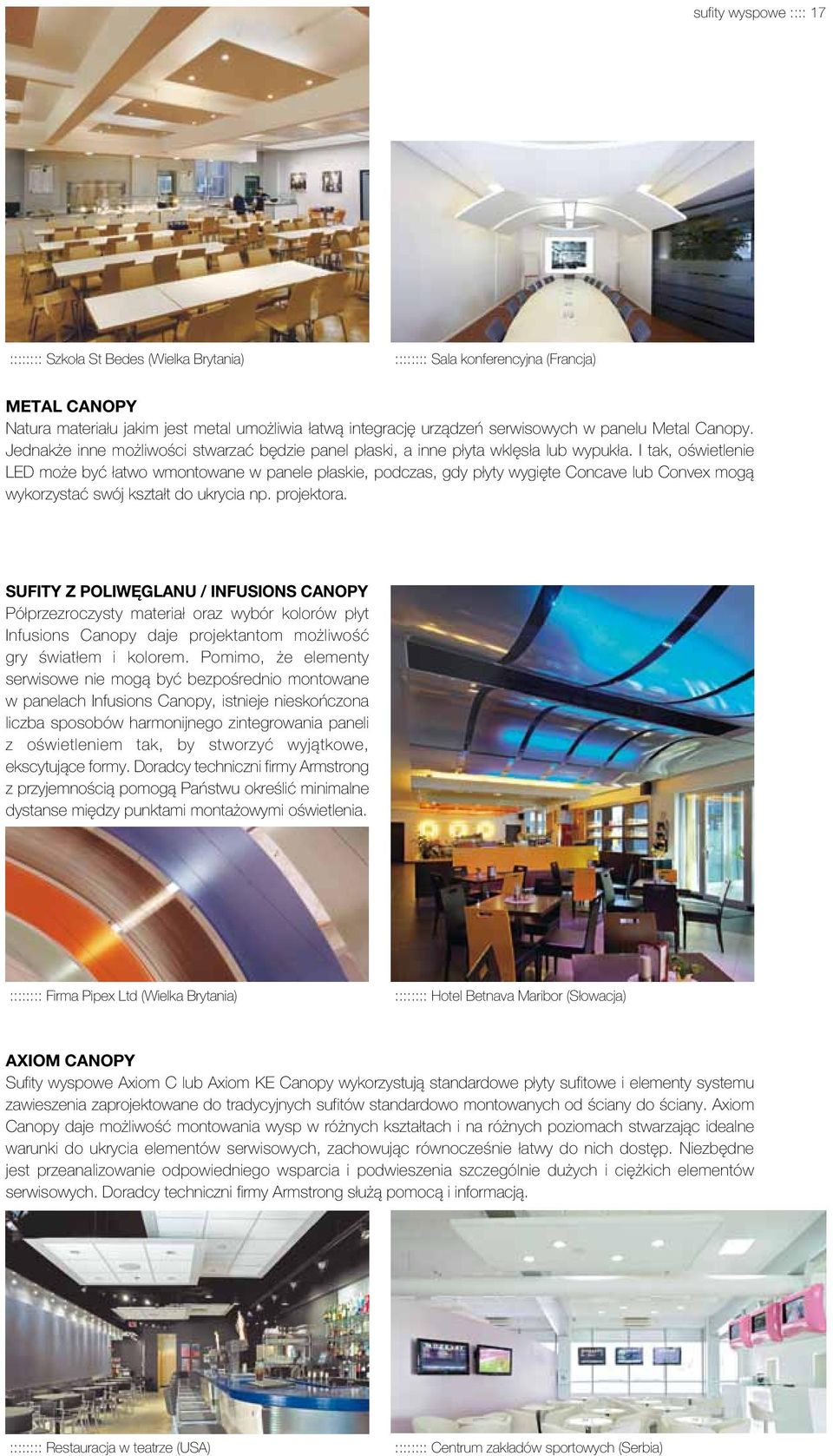

17 sufity wyspowe :::: 17 :::::::: Szkoła St Bedes (Wielka Brytania) :::::::: Sala konferencyjna (Francja) METAL CANOPY Natura materiału jakim jest metal umożliwia łatwą integrację urządzeń serwisowych w panelu Metal Canopy. Jednakże inne możliwości stwarzać będzie panel płaski, a inne płyta wklęsła lub wypukła. I tak, oświetlenie LED może być łatwo wmontowane w panele płaskie, podczas, gdy płyty wygięte Concave lub Convex mogą wykorzystać swój kształt do ukrycia np. projektora. SUFITY Z POLIWĘGLANU / INFUSIONS CANOPY Półprzezroczysty materiał oraz wybór kolorów płyt Infusions Canopy daje projektantom możliwość gry światłem i kolorem. Pomimo, że elementy serwisowe nie mogą być bezpośrednio montowane w panelach Infusions Canopy, istnieje nieskończona liczba sposobów harmonijnego zintegrowania paneli z oświetleniem tak, by stworzyć wyjątkowe, ekscytujące formy. Doradcy techniczni firmy Armstrong z przyjemnością pomogą Państwu określić minimalne dystanse między punktami montażowymi oświetlenia. :::::::: Firma Pipex Ltd (Wielka Brytania) :::::::: Hotel Betnava Maribor (Słowacja) AXIOM CANOPY Sufity wyspowe Axiom C lub Axiom KE Canopy wykorzystują standardowe płyty sufitowe i elementy systemu zawieszenia zaprojektowane do tradycyjnych sufitów standardowo montowanych od ściany do ściany. Axiom Canopy daje możliwość montowania wysp w różnych kształtach i na różnych poziomach stwarzając idealne warunki do ukrycia elementów serwisowych, zachowując równocześnie łatwy do nich dostęp. Niezbędne jest przeanalizowanie odpowiedniego wsparcia i podwieszenia szczególnie dużych i ciężkich elementów serwisowych. Doradcy techniczni firmy Armstrong służą pomocą i informacją. :::::::: Restauracja w teatrze (USA) :::::::: Centrum zakładów sportowych (Serbia)

18 PANELE POJEDYNCZE - Mineralne - optima canopy PROJEKT: Teatr, Północna Karolina (USA) :::::::: ARCHITEKT: Smallwood, Reynolds, Stewart, Stewart & Associates, Inc., Atlanta, GA ROZWIĄZANIE: Optima Canopy Trapez

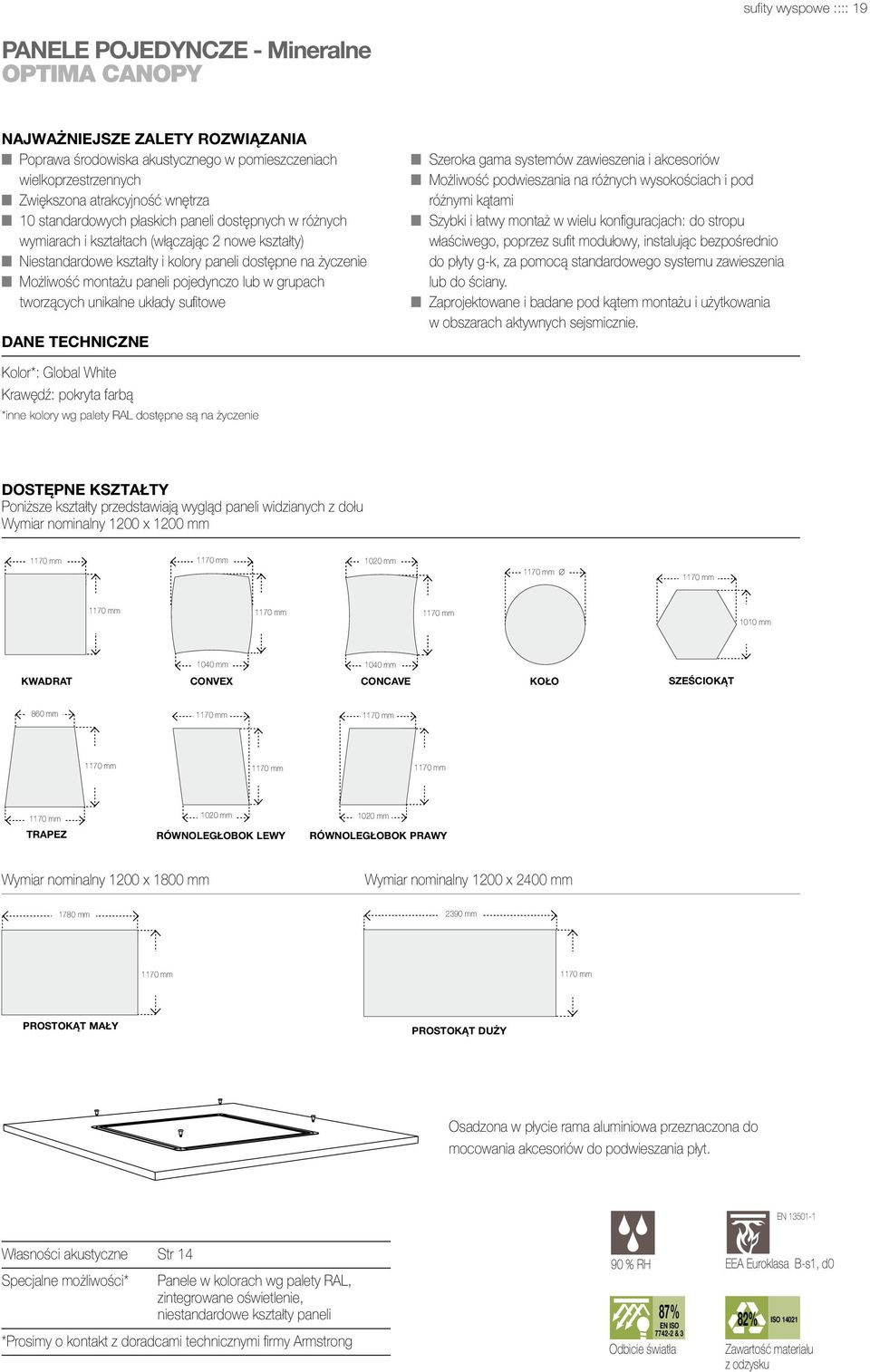

19 sufity wyspowe :::: 19 PANELE POJEDYNCZE - Mineralne optima canopy NAJWAŻNIEJSZE ZALETY ROZWIĄZANIA n Poprawa środowiska akustycznego w pomieszczeniach wielkoprzestrzennych n Zwiększona atrakcyjność wnętrza n 10 standardowych płaskich paneli dostępnych w różnych wymiarach i kształtach (włączając 2 nowe kształty) n Niestandardowe kształty i kolory paneli dostępne na życzenie n możliwość montażu paneli pojedynczo lub w grupach tworzących unikalne układy sufitowe DANE TECHNICZNE n Szeroka gama systemów zawieszenia i akcesoriów n możliwość podwieszania na różnych wysokościach i pod różnymi kątami n Szybki i łatwy montaż w wielu konfiguracjach: do stropu właściwego, poprzez sufit modułowy, instalując bezpośrednio do płyty g-k, za pomocą standardowego systemu zawieszenia lub do ściany. n Zaprojektowane i badane pod kątem montażu i użytkowania w obszarach aktywnych sejsmicznie. Kolor*: Global White Krawędź: pokryta farbą *inne kolory wg palety RAL dostępne są na życzenie DOSTĘPNE KSZTAŁTY Poniższe kształty przedstawiają wygląd paneli widzianych z dołu Wymiar nominalny 1200 x 1200 mm 1020 mm 1010 mm 1040 mm 1040 mm Kwadrat Convex Concave Koło Sześciokąt 860 mm Trapez 1020 mm Równoległobok Lewy 1020 mm Równoległobok Prawy Wymiar nominalny 1200 x 1800 mm Wymiar nominalny 1200 x 2400 mm 1780 mm 2390 mm Prostokąt Mały Prostokąt Duży Osadzona w płycie rama aluminiowa przeznaczona do mocowania akcesoriów do podwieszania płyt. EN Własności akustyczne Str 14 Specjalne możliwości* Panele w kolorach wg palety RAL, zintegrowane oświetlenie, niestandardowe kształty paneli *Prosimy o kontakt z doradcami technicznymi firmy Armstrong 90 % RH 87% EN ISO & 3 Odbicie światła EEA Euroklasa B-s1, d0 82% ISO Zawartość materiału z odzysku

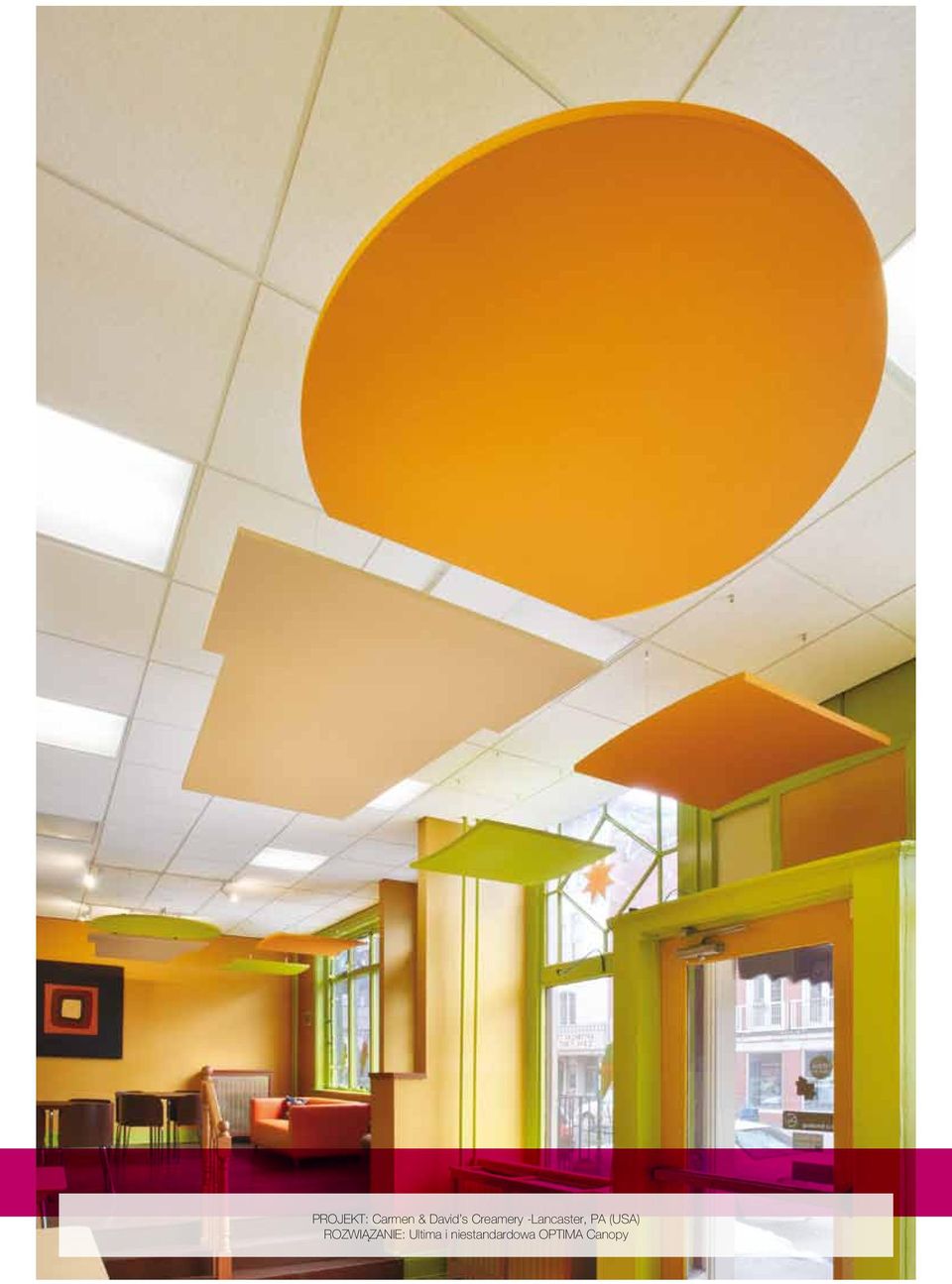

20 PROJEKT: Carmen & David s Creamery -Lancaster, PA (USA) ROZWIĄZANIE: Ultima i niestandardowa OPTIMA Canopy

21 sufity wyspowe :::: 21 PANELE POJEDYNCZE - Mineralne optima canopy PÓŁSTANDARDOWE KSZTAŁTY Poniższe kształty przedstawiają wygląd paneli widzianych z dołu NIESTANDARDOWE KSZTAŁTY Stwórz swój własny kształt! obszary panela możliwe do modyfikacji 2100 mm 1800 mm Dopuszczalna krawędź zewnętrzna 1500 mm 1200 mm 900 mm 600 mm Dopuszczalna krawędź wewnętrzna 600 mm 600 mm 900 mm 900 mm Dostępność produktów może się różnić w zależności od kraju. Prosimy o kontakt z biurem w Warszawie lub regionalnymi doradcami ds. projektów.

22 PROJEKT: Wyższa Szkoła Zionsville (USA) :::::::: ARCHITEKT: Balfour Beatty ROZWIĄZANIE: Optima Canopy Koło, Convex i Concave

23 sufity wyspowe :::: 23 PANELE POJEDYNCZE - Mineralne optima canopy Różne możliwości podwieszenia paneli OPTIMA CANOPY w grupach Masz możliwość grupowania kształtów w niezliczonej ilości kombinacji. Poniżej prezentujemy kilka propozycji. Przykładowe układy grup paneli WŁASNOŚCI AKUSTYCZNE - konfiguracja podstawowa 500m 2 biuro bez sufitu podwieszanego (15 x 35m) Wysokość kondygnacji: 5m do stropu Ściany z g-k, okna po dwóch stronach, wykładzina obiektowa Sufit Brak sufitu podwieszanego 105szt OPTIMA CANOPY Koło (25% powierzchni) 217szt OPTIMA CANOPY Koło (50% powierzchni) Czas pogłosu (RT) 3.4 s 1.4 s 0.9 s Redukcja czasu pogłosu - 58% 74% Redukcja poziomu ciśnienia dźwiękowego db 3.0 db Brak sufitu podwieszanego optima canopy

24 PROJEKT: PizzaExpress (Wielka Brytania) :::::::: ARCHITEKT: Ab Rogers Design :::::::: WYKONAWCA: Atlas Refurbishment (Northern) Ltd ROZWIĄZANIE: Optima Canopy koło w kolorze

25 sufity wyspowe :::: 25 PANELE POJEDYNCZE - Mineralne optima canopy WYBÓR KOLORU UWAGA: Należy zachować szczególną ostrożność przy montażu kolorowych płyt, aby uniknąć uszkodzenia powierzchni. Niestandardowe kolory dostępne są na życzenie. Prosimy o kontakt z doradcami technicznymi. Dostępność produktów może się różnić w zależności od kraju. Prosimy o kontakt z biurem w Warszawie lub regionalnymi doradcami ds. projektów. WYBÓR POZIOMU PODWIESZENIA Montaż naścienny Montaż w skosie na zawiesiach Montaż 114mm poniżej sufitu z płyty gk Montaż na zawiesiach Montaż 89mm poniżej sufitu z płyty gk Przykłady montażu na ścianach Szkoła Bolsover (Wielka Brytania) Instytut Bishopsgate (Wielka Brytania)

26 PANELE POJEDYNCZE - Mineralne - ultima canopy PROJEKT: Restauracja Albarama (Hiszpania) ROZWIĄZANIE: Ultima Canopy Concave (wklęsła)

27 sufity wyspowe :::: 27 PANELE POJEDYNCZE - Mineralne ULTIMA canopy NAJWAŻNIEJSZE ZALETY ROZWIĄZANIA n Poprawa akustyki wnętrza, dzięki punktowemu pochłanianiu dźwięku n Zwiększona atrakcyjność wnętrza n Dostępne w dwóch opcjach: wypukłej i wklęsłej n Niestandardowe kolory dostępne na życzenie n możliwość dowolnego dopasowania wysokości podwieszenia n Zapewniająca oszczędność energii elektrycznej powierzchnia o wysokim poziomie odbicia światła n Wbudowany w płytę system montażowy, niewidoczny od dołu DANE TECHNICZNE Wymiary: 1905 x 1180 x 32 mm Kolor: Global White DOSTĘPNE KSZTAŁTY Przekrój 1905 mm: wymiar łuku w rzucie 170 mm 32 mm 170 mm 32 mm WŁASNOŚCI AKUSTYCZNE - konfiguracja podstawowa 500m 2 biuro bez sufitu podwieszanego (15 x 35m) Wysokość kondygnacji: 5m do stropu Ściany z g-k, okna po dwóch stronach, wykładzina obiektowa Sufit Brak sufitu podwieszanego 52szt ULTIMA CANOPY (25% powierzchni) 100szt ULTIMA CANOPY (50% powierzchni) Czas pogłosu (RT) 3.4 s 1.5 s 1.0 s Redukcja czasu pogłosu - 58 % 73 % Redukcja poziomu ciśnienia dźwiękowego db 2.6 db Brak sufitu podwieszanego ULTIMA canopy EN Własności akustyczne Str 14 Specjalne możliwości* Panele w kolorach wg palety RAL, zintegrowane oświetlenie, niestandardowe kształty paneli *Prosimy o kontakt z doradcami technicznymi firmy Armstrong 70 % RH 87% EN ISO & 3 Odbicie światła EEA Euroklasa A2-s1, d0 44% ISO Zawartość materiału z odzysku

28 PANELE POJEDYNCZE - Drewno - wood canopy Projekt: A/A Pennsylvania, Harrisburg (US) :::::::: ARCHITEKT: Murphy & Ditlenhafer, Inc., York, PA ROZWIĄZANIE: WOOD Canopy Concave

29 sufity wyspowe :::: 29 PANELE POJEDYNCZE - Drewno WOOD canopy NAJWAŻNIEJSZE ZALETY ROZWIĄZANIA n Podkreśla charakter wnętrza za pomocą naturalnego drewna n Akcesoria montażowe ukryte wewnątrz panela, niewidoczne z dołu i góry. n możliwość dowolnego dopasowania wysokości i kąta podwieszenia n krawędzie wykończone obrzeżem o tym samym kolorze forniru n Na życzenie dostępne są inne kolory i wymiary pasujące do innych elementów w Państwa wnętrzach. DANE TECHNICZNE Wymiary: 2200 x 1100 mm Kolory: wzory poniżej DOSTĘPNE KSZTAŁTY 2200 mm 1100 mm 82 WYBÓR WZORÓW Ze względu na ograniczenia możliwości druku, poniższe kolory i odcienie mogą odbiegać od faktycznych. Forniry naturalne Bambus (szybko odnawialny) Klon (NMP) Jasna Wiśnia (NLC) Ciemna Wiśnia (NDC) Patina (BAP) Native* (BAN) * Ze względu na naturę materiału jakim jest drewno - wzory i kolory w obrębie kilku płyt mogą się różnić. Zastrzegamy prawo do ustalenia minimalnej ilości zamówienia i wydłużonych okresów realizacji zamówienia. Własności akustyczne Str 14 Specjalne możliwości* Ponad 100 wzorów fornirów dostępne na życzenie, zintegrowane oświetlenie, niestandardowe kształty paneli *Prosimy o kontakt z doradcami technicznymi firmy Armstrong Dostępność produktów może się różnić w zależności od kraju. Prosimy o kontakt z biurem w Warszawie lub regionalnymi doradcami ds. projektów. Informacje dostępne w biurze w Warszawie 92% ISO Zawartość materiału z odzysku

30 PANELE POJEDYNCZE - Poliwęglan - infusions canopy Projekt: TU Eindhoven (Holandia) :::::::: Wykonawca: Vertogen& van de Veninterieurbouw B.V. Architekt: Office Concepts & Solutions :::::::: ROZWIĄZANIE: INFUSIONS CANOPY Cultured Pearl

31 sufity wyspowe :::: 31 PANELE POJEDYNCZE - Poliwęglan INFUSIONS canopy Określ się. Wyznacz punkt centralny. Zaakcentuj wnętrze barwną plamą lub prostym wzorem. Mamy szerokie możliwości, aby stworzyć wnętrze Twoich marzeń! Pomieszaj... Połącz wzory klasyczne z nowoczesnymi, przezroczyste z nieprzezroczystymi. Łącząc różne kolory i układy paneli idealnie pasujących również do tradycyjnych wyrobów Armstrong osiągniesz wyjątkowy efekt. Dopasuj... Panel Infusions Canopy może idealnie dopełnić Twoją wizję wnętrza. Wybierz panel, który wzorem, kolorem lub materiałem pasuje do wystroju, a ożywisz i podkreślisz znaczenie danego miejsca. Dopełnij wnętrze Infusions Canopy mogą stworzyć dzieło sztuki na Twoim suficie. Panele są dostępne w długościach 1525 mm i 1830 mm. Można je podwieszać pojedynczo lub w grupach, z sufitu lub doczepiać do ścian, mogą być podwieszone w formie wypukłej, wklęsłej, lub zwisać swobodnie. Ograniczeniem jest tylko wyobraźnia... DANE TECHNICZNE Wymiary: Krawędź prosta 1525 x 610 x 6 mm x 610 x 6 mm Materiał: Poliwęglan kanałowy, aluminium Powierzchnia: Gładkie wykończenie DOSTĘPNE KSZTAŁTY 203mm łuk mm* 350mm 240mm 292mm łuk mm* łuk mm** łuk mm** * Dla panela Canopy o długości 1525mm. ** Dla panela Canopy o długości 1830mm. KOLORY Channelled Intellect Channelled Sunset Channelled Vision Channelled Mist Channelled Carribean Channelled Midnight Powyżej prezentujemy pełną ofertę dostępnych kolorów. Na stronie znajdą Państwo więcej informacji. Aby uzyskać informacje techniczne - prosimy o kontakt z doradcami technicznymi. Własności akustyczne Str 14 Specjalne możliwości* Możliwość zintegrowania oświetlenia, niestandardowe kształty paneli dostępne na życzenie. *Prosimy o kontakt z doradcami technicznymi firmy Armstrong. Dostępność produktów może się różnić w zależności od kraju. Prosimy o kontakt z biurem w Warszawie lub regionalnymi doradcami ds. projektów. EN Poliwęglan kanałowy: EEA Euroklasa B-s1, d2 Pozostałe wzory: informacja w biurze w Warszawie

32 PANELE POJEDYNCZE - Metalowe- METAL canopy Projekt: Parker Hannifin GmbH -Bielefeld (Niemcy) :::::::: Architekt: PODUFAL + WIEHOFSKY Architektenund Ingenieure, Lohne Wykonawca: Offszanka Trockenbau GmbH & Co. KG :::::::: ROZWIĄZANIE: METAL Canopy Concave

33 sufity wyspowe :::: 33 PANELE POJEDYNCZE - Metalowe METAL canopy NAJWAŻNIEJSZE ZALETY ROZWIĄZANIA n Podkreśla i dopełnia charakter danego wnętrza n łatwy montaż n możliwość dowolnego dopasowania wysokości i kąta podwieszenia n Panele stalowe malowane farbą proszkową n możliwość doboru perforacji - dla wzmocnienia własności akustycznych n Trzy typy paneli - wypukły, wklęsły, płaski n Wysoka trwałość produktu, ławe w czyszczeniu i konserwacji n monolityczny gładki wygląd n ukryta rama i system podwieszenia DANE TECHNICZNE Wymiary: 1890 x 1181 x 40 mm Kolor: RAL 9010* Detal krawędzi: panele Concave/Convex: krawędź po szerokości: 47 / krawędź po długości, po łuku: 90 Panel płaski: wszystkie krawędzie 47 Dostępne kształty Przekrój concave CONVEX PŁASKI min 200 mm max 1900 mm 156 mm 40 mm 40 mm min 200 mm max 1900 mm 156 mm min 200 mm max 1900 mm 40 mm WŁASNOŚCI AKUSTYCZNE - Konfiguracja podstawowa 500m 2 biuro bez sufitu podwieszanego (15 x 35m) Wysokość kondygnacji: 5m do stropu Ściany z g-k, okna po dwóch stronach, wykładzina obiektowa Sufit Brak sufitu podwieszanego 52szt METAL CANOPY (25% powierzchni) 100szt METAL CANOPY (50% powierzchni) Czas pogłosu (RT) 3.4 s 1.5 s 1.0 s Redukcja czasu pogłosu % 70.6 % Brak sufitu podwieszanego METAL canopy EN Własności akustyczne Str 14 Specjalne możliwości* Panele w kolorach wg palety RAL, zintegrowane oświetlenie, niestandardowe kształty paneli *Prosimy o kontakt z doradcami technicznymi firmy Armstrong 90 % RH EEA Euroklasa B-s2, d0 30% ISO Zawartość materiału z odzysku

34 SYSTEMY MODUŁOWE - Metalowe - D-Clip / D-H 700 PROJEKT: vrsg Rechenzentrum St. Gallen (Szwajcaria) :::::::: ARCHITEKT: Lantner&Olbrecht, Rorschach WYKONAWCA: Phonex AG :::::::: SEGMENT: Offices :::::::: ROZWIĄZANIE: SYSTEM D-H 700

35 sufity wyspowe :::: 35 SYSTEMY MODUŁOWE - Metalowe D-Clip / D-H 700 NAJWAŻNIEJSZE ZALETY ROZWIĄZANIA n Pełna elastycznośc systemu - układy modularne lub pojedyncze panele n Podkreśla i dopełnia charakter danego wnętrza n Pełna swoboda projektowania - bez ograniczeń w kwestii kształtów, kompozycji, czy wymiarów n Nowoczesne rozwiązanie akustyczne, wspomagające pochłanianie dźwięku dla wnętrz z wyeksponowanym stropem żelbetowym n Spełnia nawet najbardziej wymagające wymagania akustyczne n możliwość łatwego zintegrowania elementów oświetleniowych, klimatyzacyjnych i innych n łatwy, szybki montaż n efekt monolitycznego sufitu dzięki ukrytemu systemowi podwieszenia DOSTĘPNE SYSTEMY D-CLIP System Clip-In z prostokątnymi płytami z krawędzią prostą SE Ruszt GemaGrid z szyną zaciskową DP 12 Wymiary Długość mm Szerokość mm Wysokość krawędzi widocznej - 50 mm Opcja uchylna Panel standardowy z funkcją swing-down Access; Panel końcowy i pojedynczy panel bez funkcji uchylnej. D-H 700 Ruszt Wymiary System Hook-On z prostokątnymi płytami z krawędzią prostą SE GemaGrid łączony prostopadle Długość mm (wariacje co 25 mm) Szerokość mm (wariacje co 25 mm) Wysokość krawędzi widocznej standardowo - 50 mm Wysokość krawędzi widocznej podwyższona - 65 mm (w przypadku dodatkowych warstw, np dla sufitu chłodzącego itp.) Panel końcowy Panel Panel Panel standardowy standardowy standardowy Panel końcowy Panel pojedynczy Opcja zestawienia modułów Panel pojedynczy Panel standardowy Panel końcowy Panel pojedynczy Panel standardowy Panel końcowy Panel pojedynczy Własności akustyczne Str 14 Specjalne możliwości* Panele w kolorach wg palety RAL, możliwość zintegrowania różnych elementów serwisowych, niestandardowe perforacje dostępne na życzenie *Prosimy o kontakt z doradcami technicznymi firmy Armstrong Dostępność produktów może się różnić w zależności od kraju. Prosimy o kontakt z biurem w Warszawie lub regionalnymi doradcami ds. projektów. 90 % RH A2-s2,d0 (z flizeliną akustyczną) lub A1 (na życzenie) <30% EN ISO Zawartość materiału z odzysku

36 SYSTEMY MODUŁOWE - Axiom Canopy PROJEKT: Centostazioni S.p.A. (Włochy) :::::::: ARCHITEKT: Cristian Piccolo ROZWIĄZANIE: Axiom KE Canopy z płytami Axal Vector

37 sufity wyspowe :::: 37 SYSTEMY MODUŁOWE - Axiom Canopy Axiom C Canopy kwadrat, koło i po krzywej Axiom KE Canopy NAJWAŻNIEJSZE ZALETY ROZWIĄZANIA n Zapewnia pochłanianie dźwięku w formie systemu łatwego w specyfikacji i montażu. Możliwość dobrania optymalnej opcji akustycznej do każdego wnętrza. n Idealne do wnętrz wyjątkowo wymagających pod względem akustyki: redukują czas pogłosu we wnętrzu redukują poziom hałasu we wnętrzu wzmacniają rozumienie mowy profile zawierają 25% materiału powtórnie przetworzonego n Panele Canopy zdają się pływać - niewielka ilość punktów zawieszenia pozostaje niewidoczna dla użytkownika 1krok 1: WYBIERZ WIELKOŚĆ I KSZTAŁT SUFITU WYSPOWEGO koło i warianty koła n Szeroki wybór paneli - wzory wielkowymiarowe i możliwość montażu wielopoziomowego n Szeroki wybór kolorów systemów zawieszenia n Profil brzegowy docięty na miarę: fabrycznie wykończony z dużą precyzją zapewniającą wysoką jakość dopasowane fabrycznie narożniki zestaw wszystkich idealnie dopasowanych elementów trafia prosto z fabryki na budowę nie ma potrzeby docinania elementów na budowie nie ma odpadów n układ i wymiary systemu dopasowane do montażu płyt pełnowymiarowych 1800x x x x x x2400 panele formowane po krzywej 2400x x x x x x3600 kwadrat i wariacje prostokątne 1800x x x x x x2400 Możliwość zamawiania produktów dostosowanych do potrzeb projektu - prosimy o kontakt z biurem firmy Armstrong. 2krok 2: Wybierz rodzaj materiału i kolor Mineralny Metalowy Drewniany Prosimy o kontakt z doradcami technicznymi, aby uzyskać informacje na temat możliwych wymiarów, powierzchni płyt i ich własności technicznych. Dostępność produktów może się różnić w zależności od kraju. Prosimy o kontakt z biurem w Warszawie lub regionalnymi doradcami ds. projektów.

38 SYSTEMY MODUŁOWE - Axiom Canopy PROJEKT: Armstrong World Industries, Lancaster (USA) ROZWIĄZANIE: Axiom C Canopy koło z płytami Ultima Vector

39 sufity wyspowe :::: 39 SYSTEMY MODUŁOWE - Axiom Canopy Axiom C Canopy kwadrat, koło i po krzywej Axiom KE Canopy 3 krok 3: Wybierz rodzaj i wysokość profilu do AXIOM Canopy WERSJA KSZTAŁTOWNIKA AXIOM PROFILE DO CANOPY FORMOWANYCH PO ŁUKU I W KSZTAŁCIE KOŁA WERSJA KSZTAŁTOWNIKA AXIOM PROFILE DO PROSTOKĄTNYCH CANOPY Profil Axiom Board / Tegular Płyty z krawędzią Tegular z profilem Axiom C Canopy Płyta z krawędzią Tegular z profilem Axiom KE Canopy Płyty z krawędzią Vector z odwróconym profilem Axiom C Canopy 4krok 4: WYBIERZ KOLOR PROFILU BRZEGOWEGO AXIOM Płyty z krawędzią Vector z profilem Axiom KE Canopy Standardowe kolory rusztu - ze względu na ograniczenia w druku kolor w katalogu może odbiegać od rzeczywistego koloru produktu. 5krok 5: DOBIERZ PŁYTY SUFITOWE I WYBIERZ ZDEFINIOWANE ZESTAWY n W przypadku standardowych modułów systemu Canopy proszę się odnieść do odpowiedniego numeru referencyjnego zestawu Axiom Canopy: Numery referencyjne zestawów znajdują się w broszurze Axiom C Canopy & Axiom KE Canopy Proszę zwrócić uwagę, że numery referencyjne różnią się m.in. w zależności od stosowanego rodzaju rusztu szerokości 24 lub 15 mm n Aby umożliwić pełną swobodę i elastyczność wyboru płyt wypełniających NIE SĄ ONE ZAWARTE W ZESTAWIE Wybierając płyty wypełniające proszę odnieść się do Katalogu Głównego lub strony internetowej Proszę zawsze powoływać się na odpowiedni numer referencyjny płyty wypełniającej Własności akustyczne Str 14 Specjalne możliwości* Panele w kolorach z palety RAL, możliwość zintegrowania elementów oświetleniowych, niestandardowe kształty *Prosimy o kontakt z doradcami technicznymi firmy Armstrong Dostępność produktów może się różnić w zależności od kraju. Prosimy o kontakt z biurem w Warszawie lub regionalnymi doradcami ds. projektów.

40 SYSTEMY MODUŁOWE - Axiom Canopy PROJEKT: Szkoła HartonTechnology (Wielka Brytania) :::::::: ARCHITEKT: Ryder Architecture, MrAntony O Connor Główny wykonawca: Carillion :::::::: ROZWIĄZANIE: Axiom C Canopy kwadrat z płytami Optima

41 sufity wyspowe :::: 41 SYSTEMY MODUŁOWE - Axiom Canopy Axiom C Canopy kwadrat, koło i po krzywej Axiom KE Canopy WŁASNOŚCI AKUSTYCZNE - Axiom Canopy - pochłanianie dźwięku Sabiny (średnia dla 500, 1000, 2000 i 4000 Hz) Wielkość panela Typ płyty wypełniającej 1.80 x 1.80 m = 3.24 m x 2.40 m = 5.76 m x 3.00 m = 9.00 m 2 SAHARA Max / SABBIA NEEVA Board 18 mm OPTIMA 15 mm ULTIMA 15 mm Dostępność produktów może się różnić w zależności od kraju. Prosimy o kontakt z biurem w Warszawie lub regionalnymi doradcami ds. projektów. Projekt: Unilever Food Solutions, Lisle, IL (USA) :::::::: Architekt: Chicago, IL Główny wykonawca: Carillion :::::::: ROZWIĄZANIE: Axiom C Canopy koło z płytami metalowymi

42 SYSTEMY MODUŁOWE - Axiom Canopy PROJEKT: Szkoła Wyższa Zionsville (USA) :::::::: ARCHITEKT: Balfour Beatty ROZWIĄZANIE: Axiom Curved, niestandardowy

43 sufity wyspowe :::: 43 SYSTEMY MODUŁOWE - Axiom Canopy Axiom C Canopy kwadrat, koło i po krzywej Axiom KE Canopy Axiom Canopy to dużo więcej niż atrakcyjny sufit. Dzięki szerokiemu wyborowi kształtów i wymiarów profili Axiom sufit taki może podkreślić funkcję pomieszczenia, zapewnić mu jedyny w swoim rodzaju, unikalny wygląd. Poniżej przedstawiamy przykłady różnych możliwości Axiom Canopy. Są to rysunki pochodzące z istniejących realizacji. Dostępność produktów może się różnić w zależności od kraju. Prosimy o kontakt z biurem w Warszawie lub regionalnymi doradcami ds. projektów.

44 INNE MOŻLIWOŚCI DEKORACYJNE PROJEKT: CDW Corporation, Vernon Hills (USA) :::::::: ARCHITEKT: Partners by Design Inc. ROZWIĄZANIE: METAL WAVE MODULE

45 sufity wyspowe :::: 45 INNE MOŻLIWOŚCI DEKORACYJNE METAL WAVE MODULE NAJWAŻNIEJSZE ZALETY ROZWIĄZANIA n Dostępne w standardowych kolorach z palety firmy Armstrong, dodatkowo w czterech kolorach metalicznych i innych na życzenie n Własności akustyczne - pochłanianie dźwięku n Produkowane na wymiar n Dostępne w opcji wielkowymiarowych paneli Aby uzyskać więcej informacji na temat własności technicznych i możliwości dekoracyjnych - prosimy o kontakt z doradcami technicznymi firmy Armstrong Fabric Canopies - panele tkaninowe NAJWAŻNIEJSZE ZALETY ROZWIĄZANIA n łatwe i szybkie w montażu n lekkie i dostępne w dużych wymiarach n mogą być podwieszane za pomocą jednego lub kilku punktów zawieszenia n Atrakcyjnie akcentują wnętrze za pomocą kształtu lub koloru n mogą optymalizować środowisko akustyczne pomieszczenia n Dostępne w szerokiej gamie kształtów i kolorów n mogą być komponowane w grupach z panelami tkaninowymi Armstrong SUFITY NAPINANE NAJWAŻNIEJSZE ZALETY ROZWIĄZANIA n możliwość elastycznego doboru wielkości formatu i kształtu n Dostępne w szerokiej gamie kształtów i kolorów n łatwe i szybkie w montażu n możliwość sprawnej zmiany konfiguracji n Atrakcyjny cenowo sposób zaakcentowania przestrzeni n mogą być stosowane wszędzie tam, gdzie montaż tradycyjnych paneli Canopy nie jest możliwy Typowe kształty widziane od dołu Dostępność produktów może się różnić w zależności od kraju. Prosimy o kontakt z biurem w Warszawie lub regionalnymi doradcami ds. projektów.

46 INFORMACJE TECHNICZNE Reakcja na ogień Krajowe przepisy budowlane wymagają, aby stosowane w budynkach materiały czy też elementy dekoracyjne miały określoną Euroklasę opisującą ich reakcję na ogień. Produkty firmy Armstrong zostały przebadane pod kątem zharmonizowanych norm europejskich związanych z reakcją na ogień i osiągnęły satysfakcjonujące wyniki. Właściwości akustyczne Użytkownicy wnętrza, bez względu na to, czy jest to biuro, sala lekcyjna, sklep, itp. oczekują: dobrego rozumienia mowy - aby móc słyszeć i być rozumianym; prywatności rozmów - aby ich rozmowy nie były słyszane przez osoby postronne; dobrej koncentracji - aby im nie przeszkadzano. Optymalny klimat akustyczny można uzyskać poprzez stworzenie właściwej kombinacji pochłaniania dźwięku oraz izolacyjności akustycznej. Więcej informacji na temat tego, w jaki sposób rozwiązania sufitowe pozwalają stworzyć lepsze środowisko akustyczne można znaleźć na str. 12. Odporność na wilgoć Sufity podwieszane są użytkowane w coraz trudniejszych warunkach, jeśli chodzi o poziom wilgoci Przykłady: prowadzenie prac budowlanych po tzw. szybkiej ścieżce, budynki na przemian ogrzewane i chłodzone, pomieszczenia o dużej liczbie przebywających w nich osób lub otwarte na zewnątrz itp. Dla takich warunków użytkowania firma Armstrong oferuje szeroką gamę produktów typu Canopy odpornych na podwyższoną wilgotność względną powietrza do poziomu 95% wilgotności względnej. Poniższa tabela pokazuje wartości relatywnej odporności na wilgotność względną w odniesieniu do klas warunków środowiskowych zgodnie z EN Odbicie światła Wysoka wartość współczynnika odbicia światła może przyczynić się w znaczący sposób do utrzymania właściwego poziomu oświetlenia wszystkich wnętrz, a także pomóc zmniejszyć zużycie energii elektrycznej. Firma Armstrong przeprowadza szeroko zakrojone badania całej gamy oferowanych przez nią produktów pod kątem odbicia światła zgodnie z normami EN ISO oraz 3 (zgodnie ze specyfikacją zawartą w normie EN 13964) oraz ASTM E1477. Badania są przeprowadzane w niezależnych laboratoriach badawczych posiadających odpowiednią certyfikację jakości. Wartości współczynnika odbicia światła podane na stronie zawierającej dane techniczne każdego z produktów zostały uzyskane w trakcie opisanych powyżej badań. Zawartość materiałów pochodzących z odzysku Produkty firmy Armstrong wytwarzane są przy wykorzystaniu całej gamy surowców wtórnych. Udział tych składników, zgodnie z normą EN ISO14021:2004, jest wyszczególniony w publikacjach firmy Armstrong. Więcej informacji na temat tego, w jaki sposób sufity podwieszane pozwalają stworzyć bardziej proekologiczne wnętrze, można znaleźć na stronie 12. Sposób czyszczenia Sposób czyszczenia zależy od rodzaju produktu i materiału, z jakiego jest wytworzony. W celu otrzymania szczegółowych informacji prosimy o odniesienie się do Katalogu głównego lub kontakt z doradcami technicznymi firmy Armstrong. Klasa A B Warunki Elementy budynku narażone na zmienne warunki wilgotności względnej do 70% i zmienną temperaturę do 25 C bez działania czynników przyspieszających korozję. Elementy budynku często narażone na zmienne warunki wilgotności względnej do 90% i zmienną temperaturę do 30 C bez działania czynników przyspieszających korozję. C Elementy budynku narażone na działanie atmosfery o wilgotności większej niż 90%, której towarzyszy ryzyko kondensacji. D Warunki surowsze od wymienionych powyżej.

47 INSTRUKCJE MONTAŻOWE sufity wyspowe :::: 47 Axiom C Canopy Axiom KE Canopy ULTIMA Canopy METAL Canopy Optima panele pojedyncze Optima grupy paneli infusions Canopy... zapraszamy do obejrzenia filmów wideo i innych narzędzi na naszej stronie internetowej

48

49 sufity wyspowe :::: 49
