1 SYSTEMY SUFITOWE I ŚCIENNE Z nami zrealizujesz swoje pomysły Produkt metalowy System W-H 1000 Okładziny ścienne

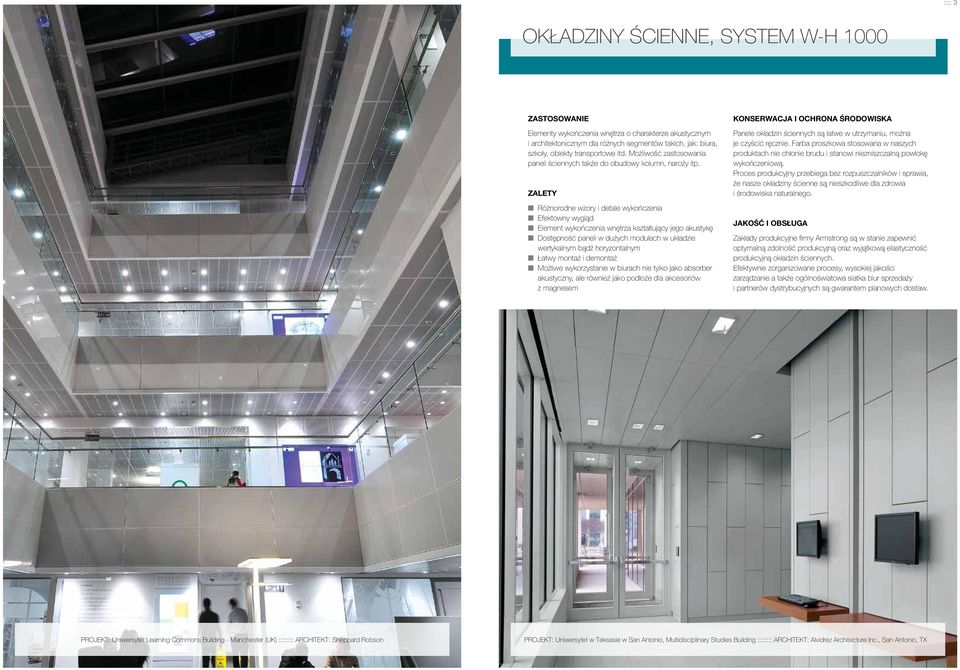

2 :::: 3 OKŁADZINY ŚCIENNE, SYSTEM W-H 1000 ZASTOSOWANIE Elementy wykończenia wnętrza o charakterze akustycznym i architektonicznym dla różnych segmentów takich, jak: biura, szkoły, obiekty transportowe itd. Możliwość zastosowania i ściennych także do obudowy kolumn, naroży itp. ZALETY n Różnorodne wzory i detale wykończenia n Efektowny wygląd n Element wykończenia wnętrza kształtujący jego akustykę n Dostępność i w dużych modułach w układzie wertykalnym bądź horyzontalnym n Łatwy montaż i demontaż n Możliwe wykorzystanie w biurach nie tylko jako absorber akustyczny, ale również jako podłoże dla akcesoriów z magnesem KONSERWACJA I OCHRONA ŚRODOWISKA Panele okładzin ściennych są łatwe w utrzymaniu, można je czyścić ręcznie. Farba proszkowa stosowana w naszych produktach nie chłonie brudu i stanowi niezniszczalną powłokę wykończeniową. Proces produkcyjny przebiega bez rozpuszczalników i sprawia, że nasze okładziny ścienne są nieszkodliwe dla zdrowia i środowiska naturalnego. Jakość i obsługa Zakłady produkcyjne firmy Armstrong są w stanie zapewnić optymalną zdolność produkcyjną oraz wyjątkową elastyczność produkcyjną okładzin ściennych. Efektywnie zorganizowane procesy, wysokiej jakości zarządzanie a także ogólnoświatowa siatka biur sprzedaży i partnerów dystrybucyjnych są gwarantem planowych dostaw. PROJEKT: Uniwersytet Learning Commons Building - Manchester (UK) :::::::: ARCHITEKT: Sheppard Robson Projekt: Uniwersytet w Teksasie w San Antonio, Multidisciplinary Studies Building :::::::: Architekt: Alvidrez Architecture Inc., San Antonio, TX

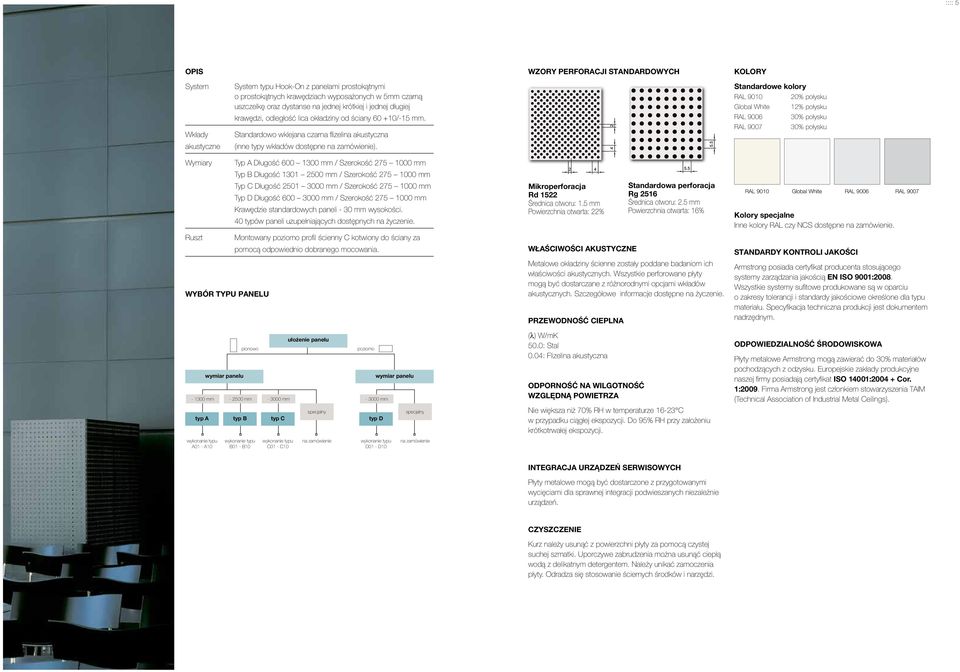

3 :::: 5 OPIS WZORY PERFORACJI STANDARDOWYCH KOLORY System Wkłady akustyczne System typu Hook-On z ami prostokątnymi o prostokątnych krawędziach wyposażonych w 5mm czarną uszczelkę oraz dystanse na jednej krótkiej i jednej długiej krawędzi, odległość lica okładziny od ściany /-15 mm. Standardowo wklejana czarna flizelina akustyczna (inne typy wkładów dostępne na zamówienie). Standardowe kolory RAL % połysku Global White 12% połysku RAL % połysku RAL % połysku Wymiary Typ A Długość mm / Szerokość mm Typ B Długość mm / Szerokość mm Typ C Długość mm / Szerokość mm Typ D Długość mm / Szerokość mm Krawędzie standardowych i - 30 mm wysokości. 40 typów i uzupełniających dostępnych na życzenie. Ruszt Montowany poziomo profil ścienny C kotwiony do ściany za pomocą odpowiednio dobranego mocowania. WYBÓR TYPU PANELU Mikroperforacja Rd 1522 Średnica otworu: 1.5 mm Powierzchnia otwarta: 22% WŁAŚCIWOŚCI AKUSTYCZNE Metalowe okładziny ścienne zostały poddane badaniom ich właściwości akustycznych. Wszystkie perforowane płyty mogą być dostarczane z różnorodnymi opcjami wkładów akustycznych. Szczegółowe informacje dostępne na życzenie. PRZEWODNOŚĆ CIEPLNA Standardowa perforacja Rg 2516 Średnica otworu: 2.5 mm Powierzchnia otwarta: 16% RAL 9010 Global White RAL 9006 RAL 9007 Kolory specjalne Inne kolory RAL czy NCS dostępne na zamówienie. STANDARDY KONTROLI JAKOŚCI Armstrong posiada certyfikat producenta stosującego systemy zarządzania jakością EN ISO 9001:2008. Wszystkie systemy sufitowe produkowane są w oparciu o zakresy tolerancji i standardy jakościowe określone dla typu materiału. Specyfikacja techniczna produkcji jest dokumentem nadrzędnym mm wymiar u pionowo mm mm ułożenie u poziomo wymiar u mm (λ) W/mK 50.0: Stal 0.04: Flizelina akustyczna ODPORNOŚĆ NA WILGOTNOŚĆ WZGLĘDNĄ POWIETRZA ODPOWIEDZIALNOŚĆ ŚRODOWISKOWA Płyty metalowe Armstrong mogą zawierać do 30% materiałów pochodzących z odzysku. Europejskie zakłady produkcyjne naszej firmy posiadają certyfikat ISO 14001: Cor. 1:2009. Firma Armstrong jest członkiem stowarzyszenia TAIM (Technical Association of Industrial Metal Ceilings). typ A typ B typ C specjalny typ D specjalny Nie większa niż 70% RH w temperaturze C w przypadku ciągłej ekspozycji. Do 95% RH przy założeniu krótkotrwałej ekspozycji. wykonanie typu A01 - A10 wykonanie typu B01 - B10 wykonanie typu C01 - C10 na zamówienie wykonanie typu D01 - D10 na zamówienie INTEGRACJA URZĄDZEŃ SERWISOWYCH Płyty metalowe mogą być dostarczone z przygotowanymi wycięciami dla sprawnej integracji podwieszanych niezależnie urządzeń. CZYSZCZENIE Kurz należy usunąć z powierzchni płyty za pomocą czystej suchej szmatki. Uporczywe zabrudzenia można usunąć ciepłą wodą z delikatnym detergentem. Należy unikać zamoczenia płyty. Odradza się stosowanie ściernych środków i narzędzi.

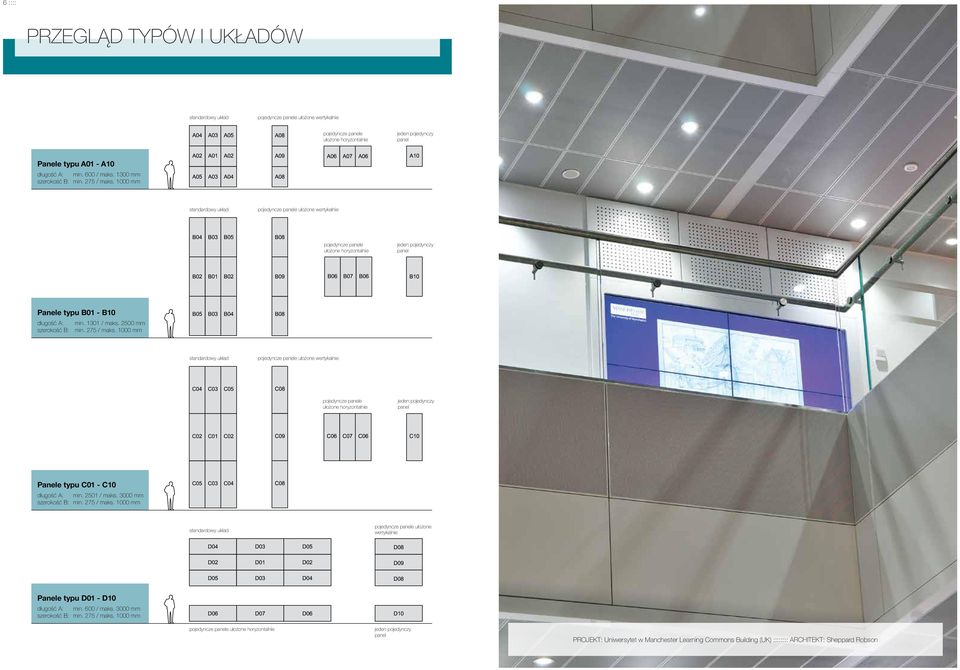

4 6 :::: PRZEGLĄD TYPÓW I UKŁADÓW standardowy układ pojedyncze e ułożone wertykalnie pojedyncze e ułożone horyzontalnie jeden pojedynczy Panele typu A01 - A10 długość A: min. 600 / maks mm szerokość B: min. 275 / maks mm standardowy układ pojedyncze e ułożone wertykalnie pojedyncze e ułożone horyzontalnie jeden pojedynczy Panele typu B01 - B10 długość A: min / maks mm szerokość B: min. 275 / maks mm standardowy układ pojedyncze e ułożone wertykalnie pojedyncze e ułożone horyzontalnie jeden pojedynczy Panele typu C01 - C10 długość A: min / maks mm szerokość B: min. 275 / maks mm standardowy układ pojedyncze e ułożone wertykalnie Panele typu D01 - D10 długość A: min. 600 / maks mm szerokość B: min. 275 / maks mm pojedyncze e ułożone horyzontalnie jeden pojedynczy Projekt: Uniwersytet w Manchester Learning Commons Building (UK) :::::::: Architekt: Sheppard Robson

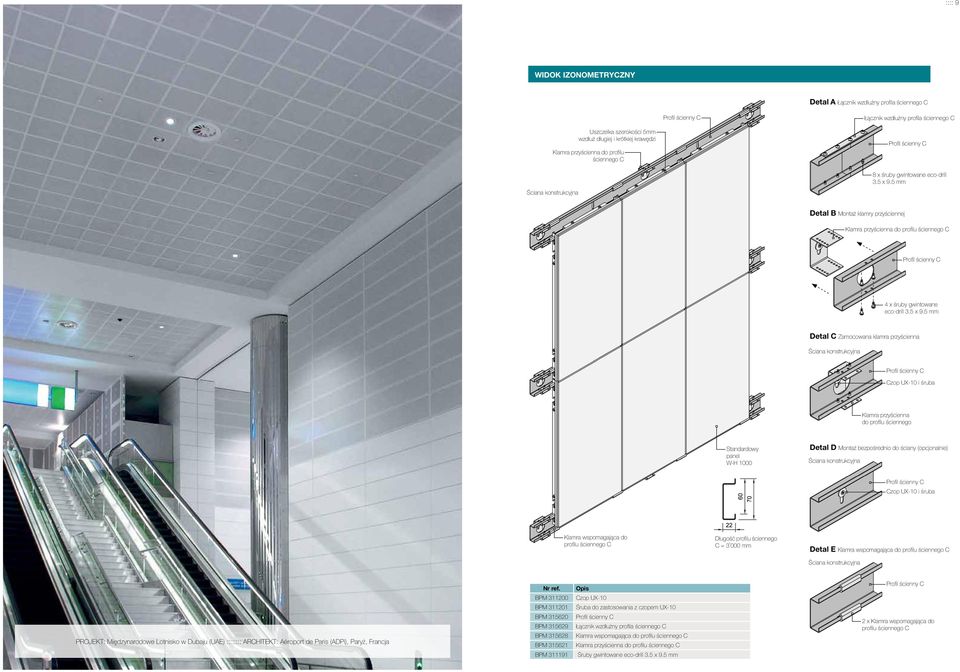

5 :::: 9 WIDOK IZONOMETRYCZNY Detal A Łącznik wzdłużny profila Łącznik wzdłużny profila Ściana konstrukcyjna Uszczelka szerokości 5mm wzdłuż długiej i krótkiej krawędzi profilu 8 x śruby gwintowane eco-drill 3.5 x 9.5 mm Detal B Montaż klamry przyściennej 4 x śruby gwintowane eco-drill 3.5 x 9.5 mm Detal C Zamocowana klamra przyścienna Ściana konstrukcyjna Czop UX-10 i śruba Klamra przyścienna do profilu ściennego Standardowy W-H 1000 Detal D Montaż bezpośrednio do ściany (opcjonalnie) Ściana konstrukcyjna Czop UX-10 i śruba Klamra wspomagająca do Długość profilu ściennego C = mm Detal E Klamra wspomagająca do Ściana konstrukcyjna Projekt: Międzynarodowe Lotnisko w Dubaju (UAE) :::::::: Architekt: Aéroport de Paris (ADPi), Paryż, Francja Nr ref. Opis BPM Czop UX-10 BPM Śruba do zastosowania z czopem UX-10 BPM BPM Łącznik wzdłużny profila BPM Klamra wspomagająca do BPM BPM Śruby gwintowane eco-drill 3.5 x 9.5 mm 2 x Klamra wspomagająca do

6 10 :::: :::: 11 TYPY PANELI ŚCIENNYCH Typ A01 Długość A: min. 600 / maks mm Szerokość B: min. 275 / maks mm 2 punkty podwieszenia na każdym długim boku pionowego u Typ C01 Długość A: min / maks mm Szerokość B: min. 275 / maks mm 4 punkty podwieszenia na każdym długim boku pionowego u (min.600 / maks ) Typ B01 Długość A: min /maks mm Szerokość B: min. 275 /maks mm 3 punkty podwieszenia na każdym długim boku pionowego u Typ D01 Długość A: min. 600 / maks mm Szerokość B: min. 275 / maks mm 2 punkty podwieszenia na każdym krótkim boku poziomego u (min / maks ) (min.275 / maks ) (min / maks ) (min.275 / maks ) (min.275 / maks ) (min.275 / maks ) (min.600 / maks )

7 12 :::: :::: 13 DETALE KONSTRUKCYJNE PIONOWE POZIOME Detal F Zakończenie przy suficie Detal G Widoczne zakończenie górne Detal H Zakończenie górne z profilem zakończeniowym Detal O Wykończenie przy ścianie Detal P Widoczne zakończenie boczne Profil zakończeniowy Klamra wspomagająca do profilu Klamra wspomagająca do profilu Detal Q Poziome połączenie z framugą drzwiową Detal R Narożnik wewnętrzny ze szczeliną Detal I Zakończenie pod parapetem Detal J Zakończenie przy podłodze Detal K Widoczne zakończenie dolne Parapet Framuga drzwiowa Skrzydło drzwiowe profilu Klamra wspomagająca do profilu Detal S Narożnik zewnętrzny z em specjalnym Detal L Zakończenie dolne z profilem kątowym Detal M Zakończenie przy framudze drzwiowej Detal N Zakończenie przy nadprożu Klamra wspomagająca do Panel specjalny wartość zmienna Profil kątowy Framuga drzwiowa Skrzydło drzwiowe Nadproże (metalowa płyta)

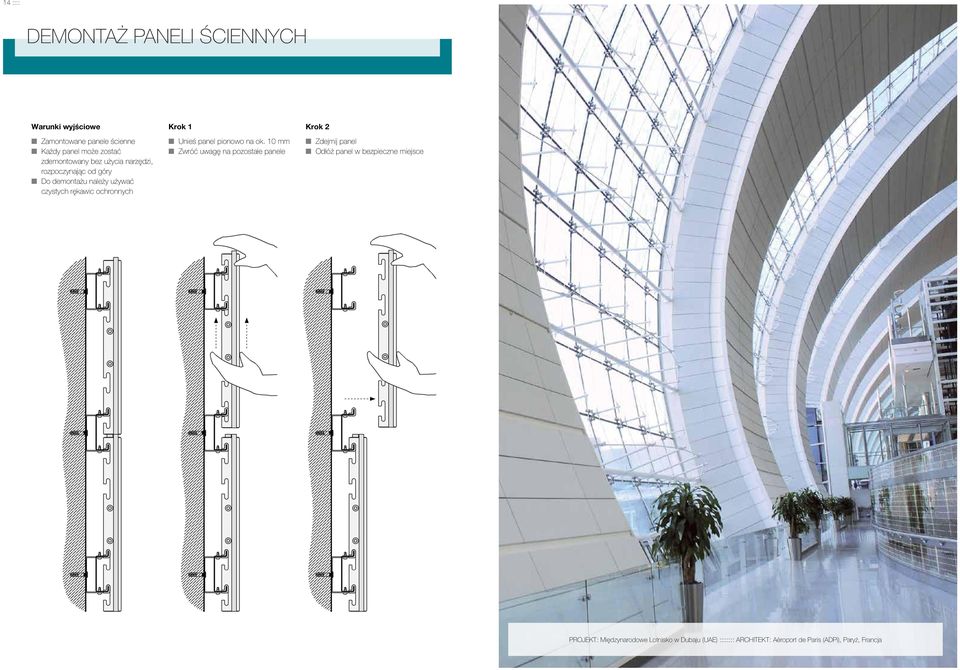

8 14 :::: DEMONTAŻ PANELI ŚCIENNYCH Warunki wyjściowe n Zamontowane e ścienne n Każdy może zostać zdemontowany bez użycia narzędzi, rozpoczynając od góry n Do demontażu należy używać czystych rękawic ochronnych Krok 1 n Unieś pionowo na ok. 10 mm n Zwróć uwagę na pozostałe e Krok 2 n Zdejmij n Odłóż w bezpieczne miejsce Projekt: Międzynarodowe Lotnisko w Dubaju (UAE) :::::::: Architekt: Aéroport de Paris (ADPi), Paryż, Francja
