SUFITY WYSPOWE. Canopy i Baffles, nowoczesne podejście do akustycznych elementów dekoracyjnych sufitu

Transkrypt

1 SUFITY WYSPOWE Canopy i Baffles, nowoczesne podejście do akustycznych elementów dekoracyjnych sufitu

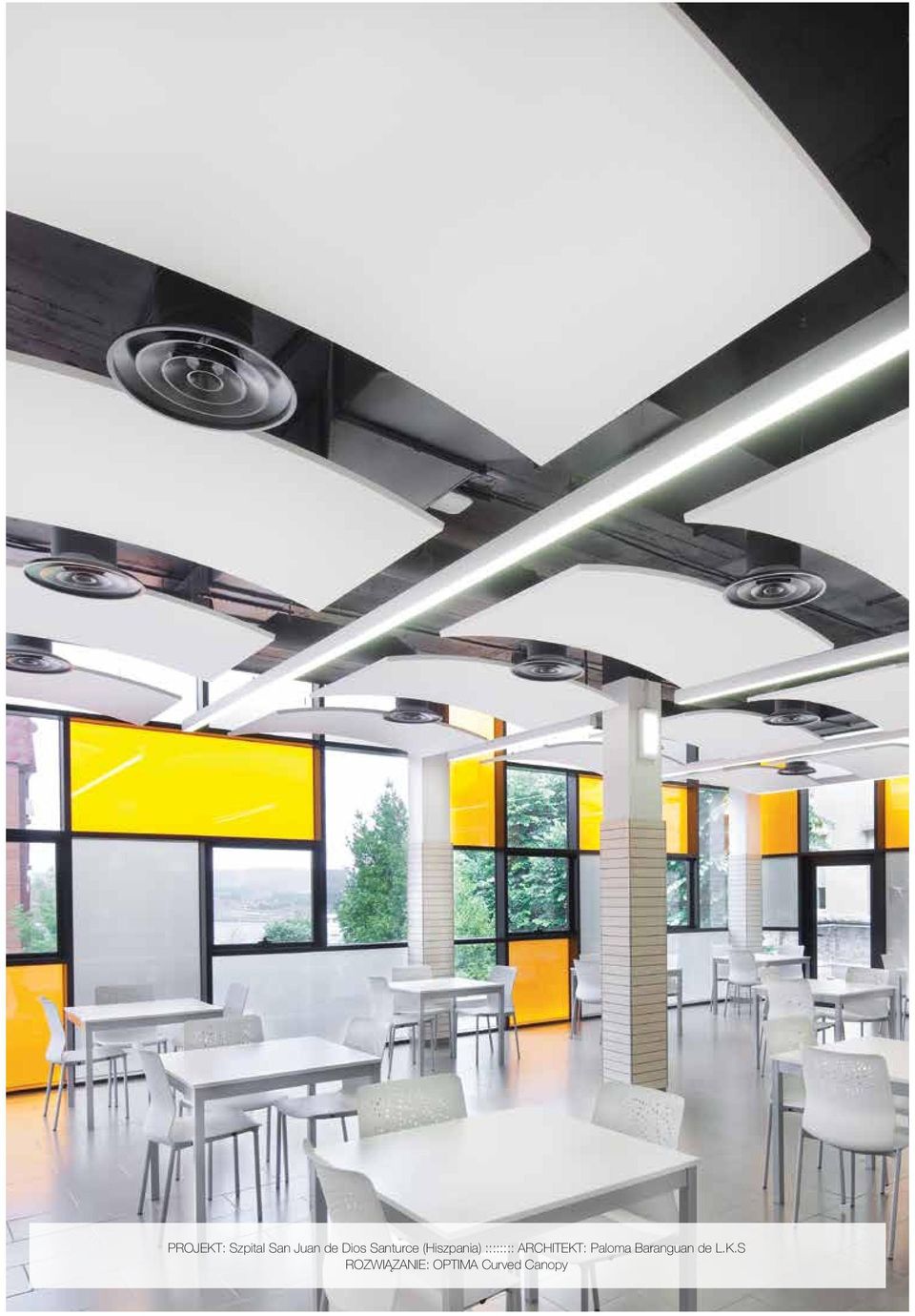

2 Projekt: Szpital San Juan de Dios Santurce (Hiszpania) :::::::: Architekt: Paloma Baranguan de L.K.S ROZWIĄZANIE: Optima Curved Canopy

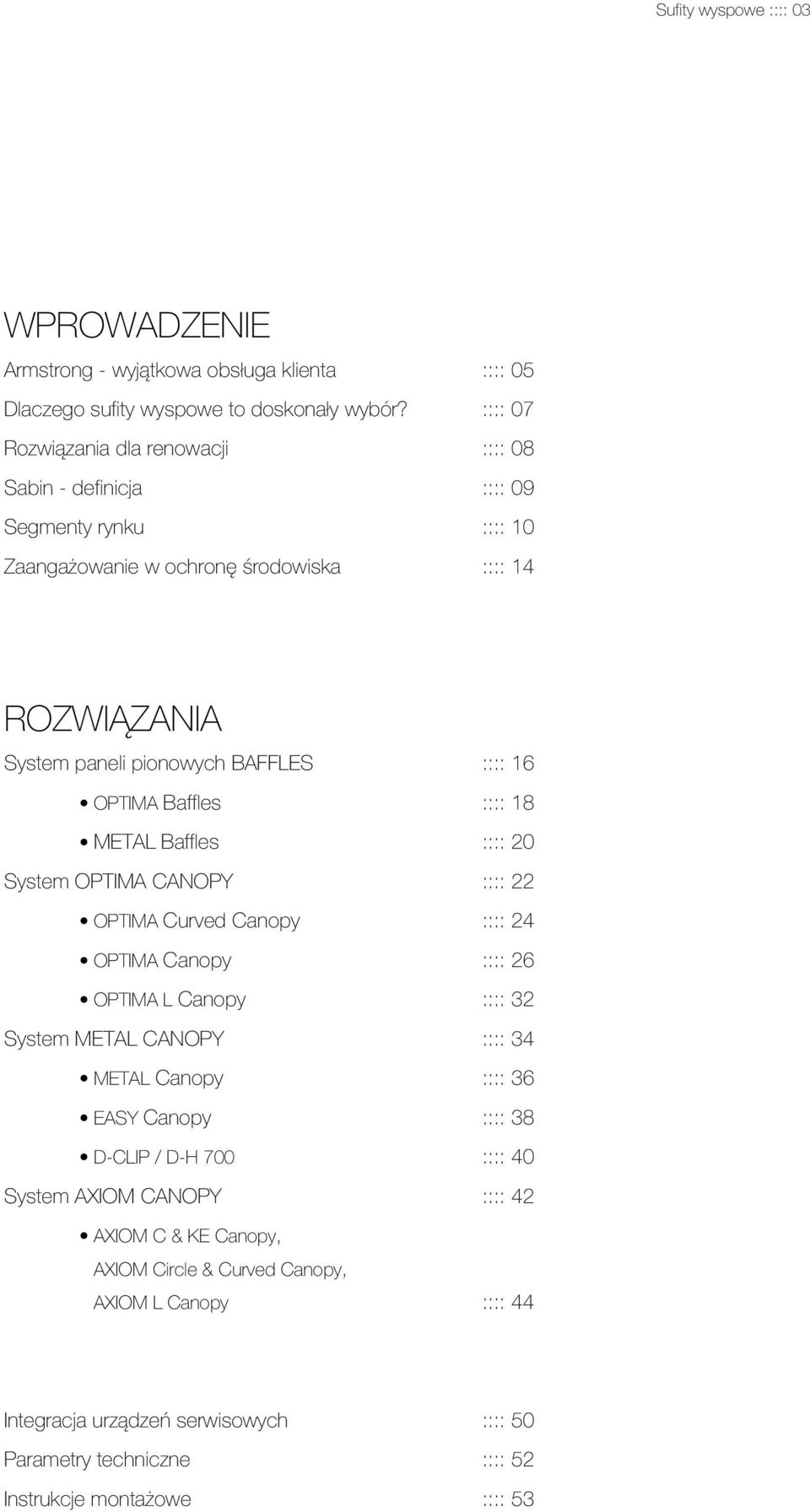

3 Sufity wyspowe :::: 03 WPROWADZENIE Armstrong - wyjątkowa obsługa klienta :::: 05 Dlaczego sufity wyspowe to doskonały wybór? :::: 07 Rozwiązania dla renowacji :::: 08 Sabin - definicja :::: 09 Segmenty rynku :::: 10 Zaangażowanie w ochronę środowiska :::: 14 ROZWIĄZANIA System paneli pionowych BAFFLES :::: 16 optima Baffles :::: 18 METAL Baffles :::: 20 System OPTIMA CANOPY :::: 22 optima Curved Canopy :::: 24 optima Canopy :::: 26 optima L Canopy :::: 32 System METAL CANOPY :::: 34 metal Canopy :::: 36 easy Canopy :::: 38 D-CLIP / D-H 700 :::: 40 System AXIOM CANOPY :::: 42 AXIOM C & KE Canopy, AXIOM Circle & Curved Canopy, AXIOM L Canopy :::: 44 Integracja urządzeń serwisowych :::: 50 Parametry techniczne :::: 52 Instrukcje montażowe :::: 53

4 Projekt: Hotel Silken Diagonal, Barcelona (Hiszpania) :::::::: Architekt: Capella Garcia Arquitectura s.l.p. ROZWIĄZANIE: METAL Canopy Circle

5 Sufity wyspowe :::: 05 Armstrong - wyjątkowa obsługa klienta Bez względu na to, czego oczekujesz od sufitu, wyjątkowa obsługa klienta świadczona przez firmę Armstrong zapewni Ci wsparcie od fazy projektowania aż do montażu - a nawet po jego zakończeniu: 1Doradztwo i planowanie Opracowanie każdego projektu rozpoczynamy od rozpoznania potrzeb klienta szczegółowo konsultując się z architektem i generalnym wykonawcą: jakie funkcje i wymagania obiektu ma spełniać sufit? Techniczne rozważania dotyczą wymiarów pomieszczeń, wysokości sufitu podwieszanego, układu ścian i stropu, ustalenia rodzaju materiału, parametrów akustycznych, spodziewanego obciążenia statycznego oraz wymogów produkcyjnych i instalacyjnych. 2Inżynieria i produkcja Dzięki gruntownej analizie opracowywane są plany konstrukcyjne i detale produktów. Specjalny zespół CAD zajmujący się planowaniem dostarcza rzuty, plany, perspektywy, ujęcia i ich wariacje. Zespół zajmujący się wdrażaniem przygotowuje plany produkcyjne i instalacyjne, instrukcje montażu, dokumentację, prezentacje, jak również harmonogram. Nasza produkcja stawia na efektywne procedury oraz rzetelny i celowy proces realizacji. 3Logistyka i instalacja Każdy projekt jest unikalny i niepowtarzalny. Z tego powodu Armstrong opracowuje specyficzne dla danego projektu detale logistyczne, aby zagwarantować terminowe dostawy. Aby zapewnić prawidłowy montaż, na życzenie dostarczane są szczegółowe instrukcje dla firm wykonawczych oraz udzielana jest pomoc na budowie. 4Konserwacja i serwis powykonawczy Armstrong oferuje również ogólnoświatowy serwis obsługi klienta szczególnie pomocny w przypadku rozbudowy lub adaptacji obiektu. Współpracujemy z najlepszymi firmami instalującymi sufity, które również rekomendujemy nie tylko do montażu sufitów, lecz również do ich remontów i konserwacji.

6 Projekt: Cofunds Ltd (Wielka Brytania) :::::::: Architekt: Swanke Hayden Connell ROZWIĄZANIA: OPTIMA Canopy Circle i Axiom KE Canopy

7 Dlaczego sufity wyspowe to doskonały wybór Elastyczność zastosowania? Skorzystaj z prawie nieograniczonej palety możliwości projektowych oferowanych przez pionowe panele Baffles, chmurki" Canopy oraz akcesoria, które mogą być podwieszone pod każdego rodzaju stropem. Wybierz elementy dekoracyjne, których montaż jest szybki i prosty. Rozwiązanie, które można opisać hasłem Wszędzie tam, gdzie ich potrzebujesz, abyś mógł robić to, co chcesz i które mogą być w łatwy sposób zamontowane w innym miejscu, jeśli zmienią się Twoje potrzeby. Znakomite właściwości akustyczne Ponieważ wszystkie powierzchnie i krawędzie paneli Baffles i Canopy są w pełni odsłonięte, zapewniają one większe pochłanianie dźwięku niż sufity monolityczne od ściany do ściany. Jasne i doświetlone wnętrza Specjalnie zaprojektowane powierzchnie paneli odbijają do 87% padającego na nie światła, poprawiając oświetlenie wnętrz, rozjaśniając pomieszczenia i nadając im bardziej przytulny charakter, a także ograniczając wydatki na energię elektryczną. Nowoczesność Sufity wyspowe umożliwiają wykorzystanie nowych kształtów, nadają wnętrzom głębię, skalę i rytm, pozwalając projektantom nowoczesnych budynków kreować nową, zgodną ze współczesnymi trendami estetykę. Ekologia Panele Canopy i Baffles firmy Armstrong pomagają tworzyć wnętrza o bardziej przyjaznym dla środowiska charakterze, przyczyniając się do lepszej jakości powietrza w pomieszczeniach, zwiększając komfort akustyczny oraz współgrając z budynkami opartymi na wykorzystaniu masy termicznej dla ograniczenia zużycia energii. Poprzez zwiększenie poziomu odbicia światła w pomieszczeniu, sufity wyspowe mogą także przyczyniać się do zmniejszenia zużycia energii elektrycznej w budynku. Sufity wyspowe :::: 07

8 Rozwiązania dla renowacji Rozwiązania pozwalające na optymalizację środowiska akustycznego rewitalizowanego wnętrza oferowane przez firmę Armstrong niosą ze sobą wyjątkowe korzyści: estetyka: tworzenie rozwiązań atrakcyjnych wizualnie oraz bardziej kameralnych wnętrz. elastyczność: zastosowane elementy można łatwo zdemontować i dopasować do przyszłych zmian układu wnętrza. Czym jest akustyczna optymalizacja rewitalizowanego wnętrza? Akustyczna optymalizacja rewitalizowanego wnętrza polega na dostosowaniu środowiska akustycznego istniejącego wnętrza do potrzeb użytkownika w zakresie rozumienia mowy, koncentracji i poufności. Kiedy planujemy przeniesienie biura do nowej lokalizacji lub zmianę sposobu jego wykorzystania, nasze potrzeby w zakresie akustyki należy uwzględnić na możliwie najwcześniejszym etapie procesu projektowania. Zgranie ze sobą wymogów akustycznych i rozplanowania przestrzeni pozwoli uzyskać dobrą równowagę pomiędzy optymalizacją przestrzeni i zapewnieniem komfortu sprzyjającego wyższej wydajności pracy. Na środowisko akustyczne w pomieszczeniu wpływ mają: jego wymiary, materiały użyte do wykończenia wnętrza, meble i poziom tła akustycznego. Akustyczna optymalizacja rewitalizowanego wnętrza polegać może na: zmianie materiałów użytych do wykończenia wnętrza; uzupełnieniu istniejącej konfiguracji pomieszczenia o rozwiązania z grupy wyspowych elementów dekoracyjnych. Planując wnętrze biurowe należy zachować równowagę pomiędzy optymalizacją dostępnej przestrzeni a możliwością stworzenia wygodnego i efektywnego środowiska pracy. funkcjonalność: działają jak ekrany odbijające światło, pozwalając zmniejszyć zużycie energii elektrycznej. łatwość montażu: łatwy montaż paneli OPTIMA Canopy pod płytą g-k jak i pod istniejącym rusztem modułowym. ograniczenie poziomu hałasu: pomagają ograniczyć poziom pogłosu w większych pomieszczeniach lub nad stanowiskiem roboczym. Armstrong podkreśla, że kwestie doboru optymalnej akustyki dla danego wnętrza powinny być ustalane na jak najwcześniejszym etapie projektu. Canopy - sufity wyspowe: rozwiązanie proponowane przez firmę Armstrong Sufity gipsowo-kartonowe lub odkryte stropy betonowe powodują powstanie wnętrza o wysokim poziomie odbić dźwięku. Jeśli weźmiemy pod uwagę, że współczesne trendy w projektowaniu wnętrz biurowych powodują częste wykorzystywanie na dużą skalę szklanych ścianek działowych, to mamy do czynienia z negatywnym wpływem takich rozwiązań na poziom koncentracji. Istniejące sufity podwieszane nie zawsze spełniają rygorystyczne wymogi dotyczące akustyki związane z zastosowaniem ich w miejscach takich, jak na przykład centra telefonicznej obsługi klienta. Kluczem do poprawy poziomu koncentracji oraz poufności rozmów jest poprawa warunków akustycznych bezpośrednio nad stanowiskiem pracy, przy jednoczesnym obniżeniu ogólnego czasu pogłosu. W pomieszczeniach cechujących się skomplikowanym układem architektoniczno-akustycznym uzupełnienie istniejącego sufitu o lekkie, dekoracyjne elementy pochłaniające dźwięk - panele typu CANOPY - może zdecydowanie zmienić postrzeganą jakość tego wnętrza, zwiększyć poziom komfortu akustycznego i wydajność pracy jego użytkowników. Tabela pokazująca poprawę warunków akustycznych dzięki wykorzystaniu rozwiązań na bazie paneli Canopy i Baffles firmy Armstrong w typowym pomieszczeniu o powierzchni 100 m 2. Rozwiązanie akustyczne Czas pogłosu w zakresie 500Hz 2000Hz (w sek.) Odkryty strop strukturalny Brak sufitu podwieszanego OPTIMA Baffles (rzędy w rozstawie co 600 mm) METAL Baffles (rzędy w rozstawie co 300 mm) OPTIMA Baffles METAL Baffles 400 x 1800 mm 300 x 1800 mm Dolna krawędź panelu opuszczona Dolna krawędź panelu opuszczona o 750 mm względem sufitu strukturalnego o 600 mm względem sufitu strukturalnego (pustka nad sufitem podwieszanym 350 mm) (pustka nad sufitem podwieszanym 300 mm) UWAGA: Zmniejszenie poziomu ciśnienia akustycznego oznacza ciśnienie akustyczne dźwięku odbitego. OPTIMA Baffles METAL Baffles (niezależnie (niezależnie podwieszone co 1 m) podwieszone co 1 m) 33 szt. paneli: OPTIMA Baffles 400 x 1800 mm 33 szt. paneli: METAL Baffles 300 x 1800 mm OPTIMA Curved Canopy (50% powierzchni) 22 szt. paneli: OPTIMA Curved Canopy 1181 x 1870 mm Zmniejszenie czasu pogłosu (w %) - 73% 73% 67% 49% 71% Zmniejszenie poziomu ciśnienia akustycznego (w db)

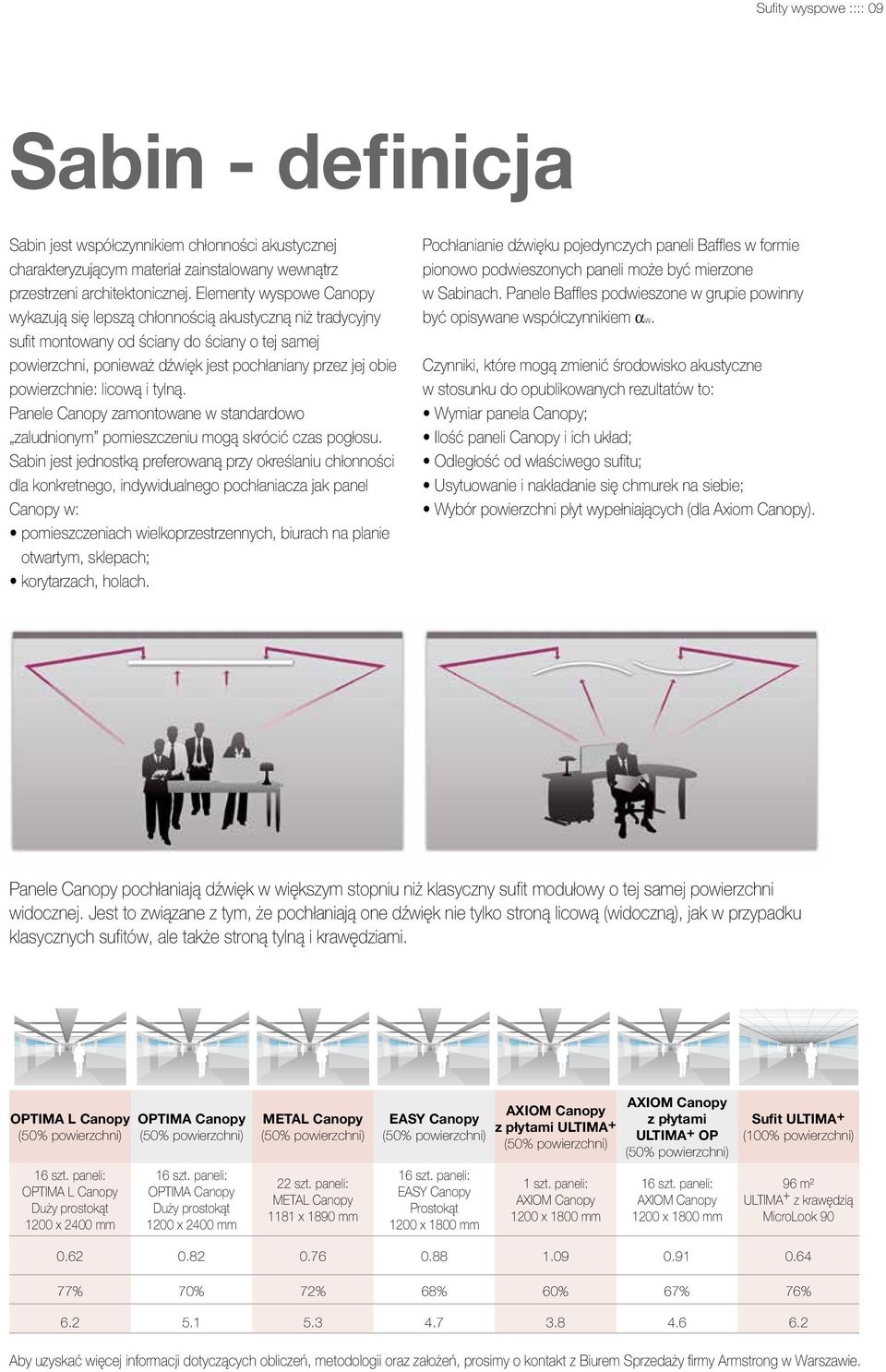

9 Sufity wyspowe :::: 09 Sabin - definicja Sabin jest współczynnikiem chłonności akustycznej charakteryzującym materiał zainstalowany wewnątrz przestrzeni architektonicznej. Elementy wyspowe Canopy wykazują się lepszą chłonnością akustyczną niż tradycyjny sufit montowany od ściany do ściany o tej samej powierzchni, ponieważ dźwięk jest pochłaniany przez jej obie powierzchnie: licową i tylną. Panele Canopy zamontowane w standardowo zaludnionym pomieszczeniu mogą skrócić czas pogłosu. Sabin jest jednostką preferowaną przy określaniu chłonności dla konkretnego, indywidualnego pochłaniacza jak panel Canopy w: pomieszczeniach wielkoprzestrzennych, biurach na planie otwartym, sklepach; korytarzach, holach. Pochłanianie dźwięku pojedynczych paneli Baffles w formie pionowo podwieszonych paneli może być mierzone w Sabinach. Panele Baffles podwieszone w grupie powinny być opisywane współczynnikiem αw. Czynniki, które mogą zmienić środowisko akustyczne w stosunku do opublikowanych rezultatów to: Wymiar panela Canopy; Ilość paneli Canopy i ich układ; Odległość od właściwego sufitu; Usytuowanie i nakładanie się chmurek na siebie; Wybór powierzchni płyt wypełniających (dla Axiom Canopy). Panele Canopy pochłaniają dźwięk w większym stopniu niż klasyczny sufit modułowy o tej samej powierzchni widocznej. Jest to związane z tym, że pochłaniają one dźwięk nie tylko stroną licową (widoczną), jak w przypadku klasycznych sufitów, ale także stroną tylną i krawędziami. OPTIMA L Canopy (50% powierzchni) OPTIMA Canopy (50% powierzchni) METAL Canopy (50% powierzchni) EASY Canopy (50% powierzchni) AXIOM Canopy z płytami ULTIMA + (50% powierzchni) AXIOM Canopy z płytami ULTIMA + OP (50% powierzchni) Sufit ULTIMA + (100% powierzchni) 16 szt. paneli: OPTIMA L Canopy Duży prostokąt 1200 x 2400 mm 16 szt. paneli: OPTIMA Canopy Duży prostokąt 1200 x 2400 mm 22 szt. paneli: METAL Canopy 1181 x 1890 mm 16 szt. paneli: EASY Canopy Prostokąt 1200 x 1800 mm 1 szt. paneli: AXIOM Canopy 1200 x 1800 mm 16 szt. paneli: AXIOM Canopy 1200 x 1800 mm 96 m² ULTIMA + z krawędzią MicroLook % 70% 72% 68% 60% 67% 76% Aby uzyskać więcej informacji dotyczących obliczeń, metodologii oraz założeń, prosimy o kontakt z Biurem Sprzedaży firmy Armstrong w Warszawie.

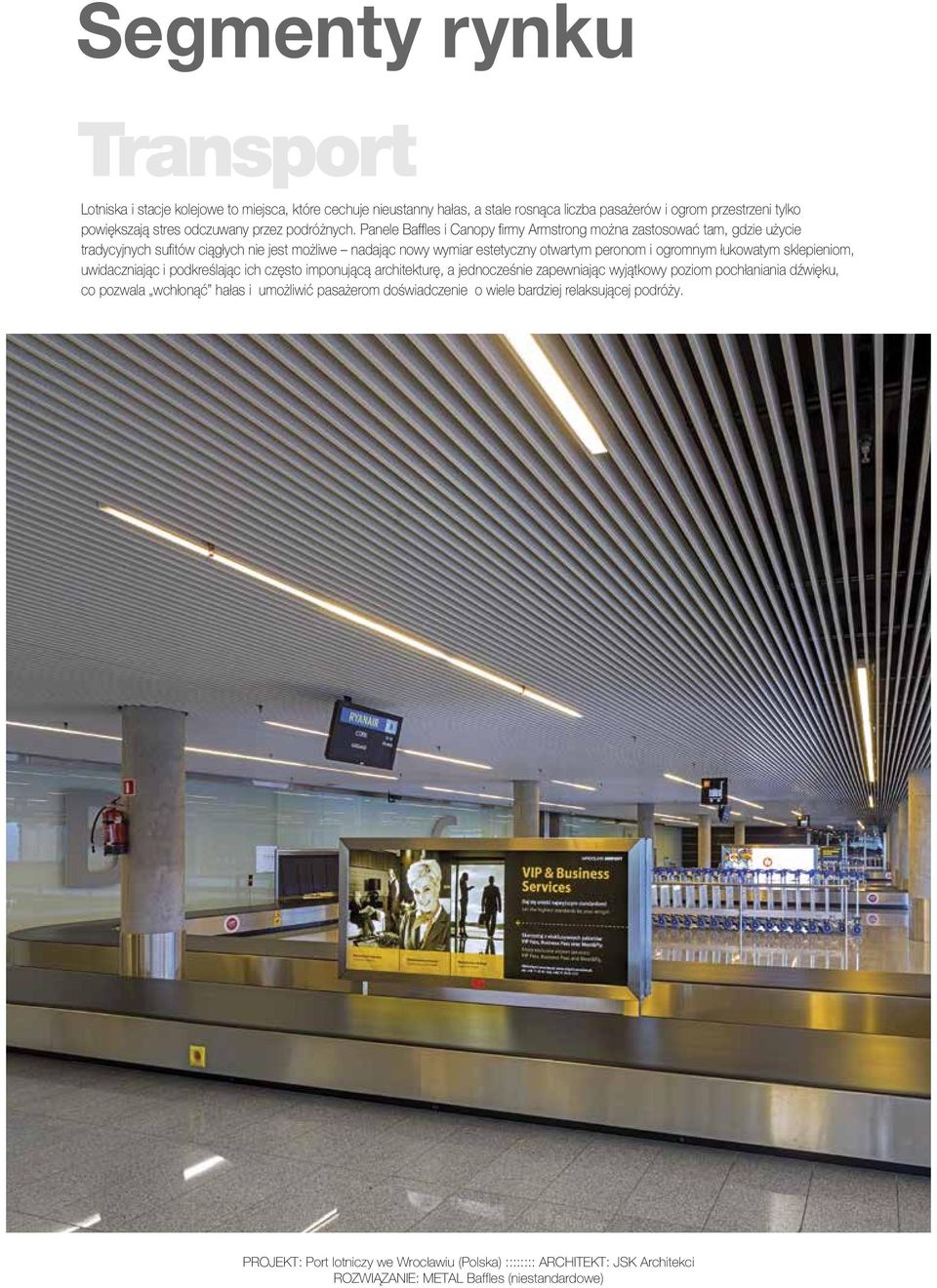

10 Segmenty rynku Transport Lotniska i stacje kolejowe to miejsca, które cechuje nieustanny hałas, a stale rosnąca liczba pasażerów i ogrom przestrzeni tylko powiększają stres odczuwany przez podróżnych. Panele Baffles i Canopy firmy Armstrong można zastosować tam, gdzie użycie tradycyjnych sufitów ciągłych nie jest możliwe nadając nowy wymiar estetyczny otwartym peronom i ogromnym łukowatym sklepieniom, uwidaczniając i podkreślając ich często imponującą architekturę, a jednocześnie zapewniając wyjątkowy poziom pochłaniania dźwięku, co pozwala wchłonąć hałas i umożliwić pasażerom doświadczenie o wiele bardziej relaksującej podróży. Projekt: Port lotniczy we Wrocławiu (Polska) :::::::: Architekt: JSK Architekci ROZWIĄZANIE: METAL Baffles (niestandardowe)

11 Sufity wyspowe :::: 11 Szkolnictwo Współczesne szkoły i uczelnie starają się tworzyć optymalne środowisko do nauki, które umożliwia zastosowanie nowoczesnych metod nauczania i ułatwia komunikację. Jednakże na przeszkodzie stworzeniu odpowiedniego środowiska akustycznego często staje projektowanie nowoczesnych budynków szkolnych jako konstrukcji o dużej masie i wielkoprzestrzennych wnętrzach, co uniemożliwia zastosowanie tradycyjnych ciągłych sufitów modułowych. Sufity wyspowe firmy Armstrong, wykorzystujące panele Baffles i Canopy, stanowią idealne rozwiązanie wysokiej jakości, zapewniając wyjątkowy poziom pochłaniania dźwięku, a jednocześnie tworząc interesujące pod względem wizualnym tło, stymulujące proces uczenia się. Projekt: AFG Kids Arena St. Gallen :::::::: Architekt: Bayer & Partner AG Architekten, St. Gallen ROZWIĄZANIE: System modułowy D-H 700, kolor: Sky Blue (błękit nieba)

12 Biura Oświetlenie, aranżacja i akustyka to trzy najważniejsze wyzwania stojące przed współczesnymi projektantami pomieszczeń biurowych. Panele Baffles i Canopy firmy Armstrong stanowią efektywny kosztowo sposób zaaranżowania poszczególnych stref pod względem akustycznym tak, aby uzyskać właściwą równowagę pomiędzy prywatnością rozmów, a dobrą komunikacją. Panele mogą być podwieszone zarówno bezpośrednio do stropu konstrukcyjnego, jak też poniżej istniejącego tradycyjnego sufitu podwieszanego. Dzięki temu, że powierzchnia paneli cechuje się wysokim współczynnikiem odbicia światła oraz wysokim stopniem pochłaniania dźwięku, a także dzięki ergonomicznemu kształtowi, podnoszą one komfort korzystania ze środowiska pracy. A jeśli zmienią się oczekiwania względem wnętrza, ich demontaż i ponowny montaż w nowym miejscu jest szybki i łatwy. Projekt: BG Radio (Bułgaria) :::::::: PROJEKTANT WNĘTRZA: Alexander Nikolov, Svetoslav Aleksandrov - City Design Development Ltd ROZWIĄZANIE: OPTIMA Canopy sześciokąt

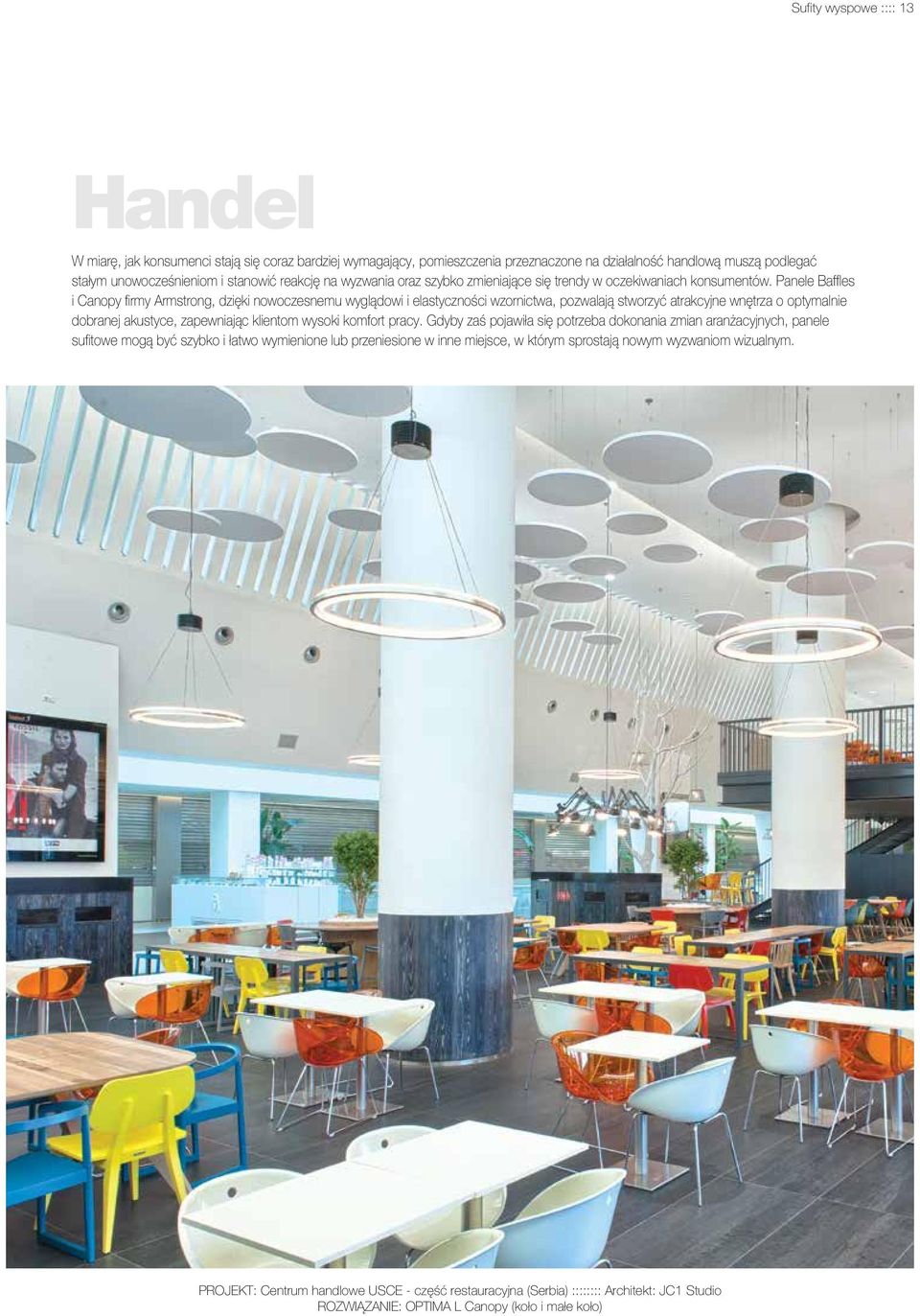

13 Sufity wyspowe :::: 13 Handel W miarę, jak konsumenci stają się coraz bardziej wymagający, pomieszczenia przeznaczone na działalność handlową muszą podlegać stałym unowocześnieniom i stanowić reakcję na wyzwania oraz szybko zmieniające się trendy w oczekiwaniach konsumentów. Panele Baffles i Canopy firmy Armstrong, dzięki nowoczesnemu wyglądowi i elastyczności wzornictwa, pozwalają stworzyć atrakcyjne wnętrza o optymalnie dobranej akustyce, zapewniając klientom wysoki komfort pracy. Gdyby zaś pojawiła się potrzeba dokonania zmian aranżacyjnych, panele sufitowe mogą być szybko i łatwo wymienione lub przeniesione w inne miejsce, w którym sprostają nowym wyzwaniom wizualnym. Projekt: Centrum handlowe USCE - część restauracyjna (Serbia) :::::::: Architekt: JC1 Studio ROZWIĄZANIE: OPTIMA L Canopy (koło i małe koło)

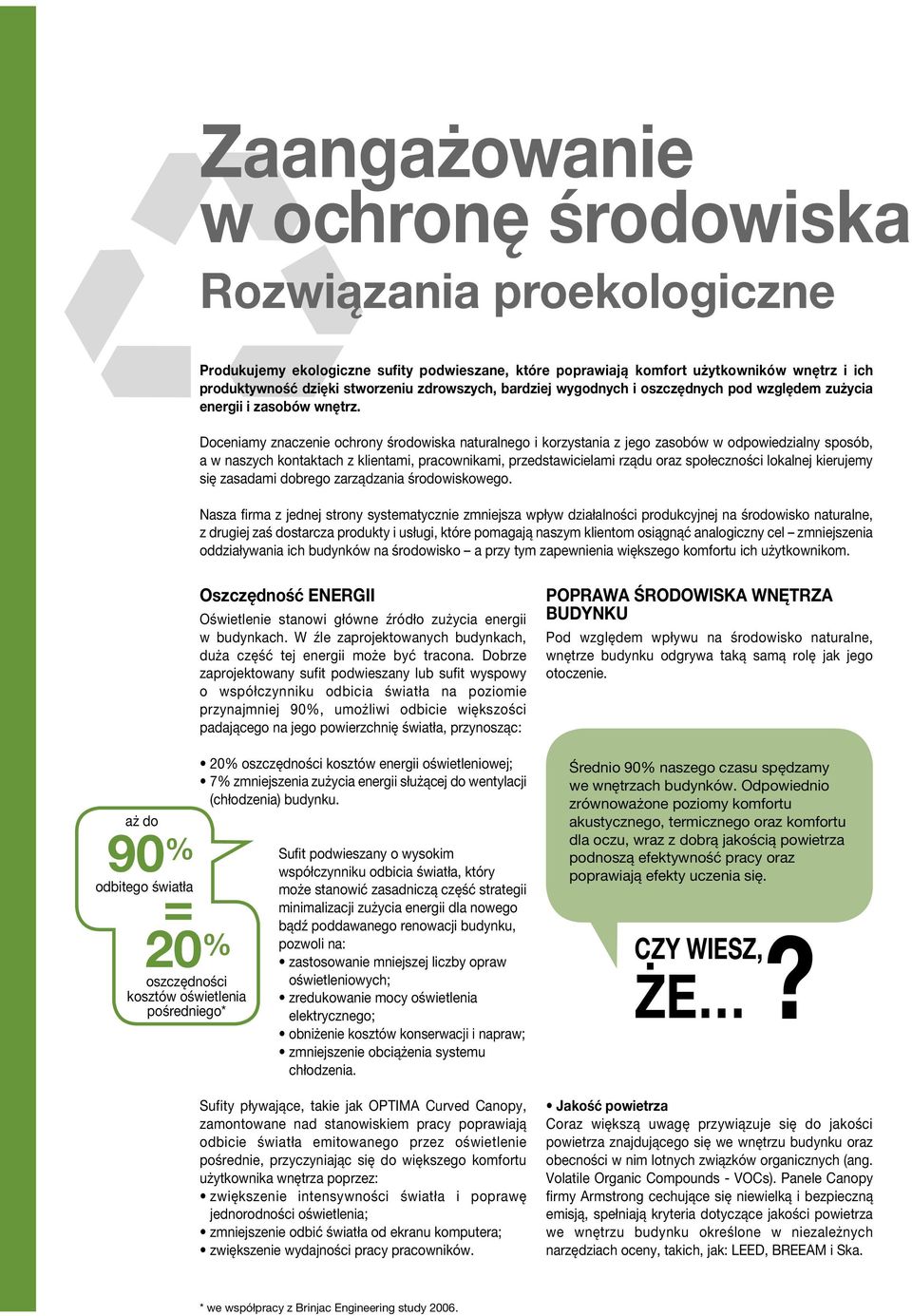

14 Zaangażowanie w ochronę środowiska Rozwiązania proekologiczne Produkujemy ekologiczne sufity podwieszane, które poprawiają komfort użytkowników wnętrz i ich produktywność dzięki stworzeniu zdrowszych, bardziej wygodnych i oszczędnych pod względem zużycia energii i zasobów wnętrz. Doceniamy znaczenie ochrony środowiska naturalnego i korzystania z jego zasobów w odpowiedzialny sposób, a w naszych kontaktach z klientami, pracownikami, przedstawicielami rządu oraz społeczności lokalnej kierujemy się zasadami dobrego zarządzania środowiskowego. Nasza firma z jednej strony systematycznie zmniejsza wpływ działalności produkcyjnej na środowisko naturalne, z drugiej zaś dostarcza produkty i usługi, które pomagają naszym klientom osiągnąć analogiczny cel zmniejszenia oddziaływania ich budynków na środowisko a przy tym zapewnienia większego komfortu ich użytkownikom. aż do 90 % odbitego światła 20 % oszczędności kosztów oświetlenia pośredniego* Oszczędność ENERGII Oświetlenie stanowi główne źródło zużycia energii w budynkach. W źle zaprojektowanych budynkach, duża część tej energii może być tracona. Dobrze zaprojektowany sufit podwieszany lub sufit wyspowy o współczynniku odbicia światła na poziomie przynajmniej 90%, umożliwi odbicie większości padającego na jego powierzchnię światła, przynosząc: 20% oszczędności kosztów energii oświetleniowej; 7% zmniejszenia zużycia energii służącej do wentylacji (chłodzenia) budynku. Sufit podwieszany o wysokim współczynniku odbicia światła, który może stanowić zasadniczą część strategii minimalizacji zużycia energii dla nowego bądź poddawanego renowacji budynku, pozwoli na: zastosowanie mniejszej liczby opraw oświetleniowych; zredukowanie mocy oświetlenia elektrycznego; obniżenie kosztów konserwacji i napraw; zmniejszenie obciążenia systemu chłodzenia. Sufity pływające, takie jak OPTIMA Curved Canopy, zamontowane nad stanowiskiem pracy poprawiają odbicie światła emitowanego przez oświetlenie pośrednie, przyczyniając się do większego komfortu użytkownika wnętrza poprzez: zwiększenie intensywności światła i poprawę jednorodności oświetlenia; zmniejszenie odbić światła od ekranu komputera; zwiększenie wydajności pracy pracowników. POPRAWA ŚRODOWISKA WNĘTRZA BUDYNKU Pod względem wpływu na środowisko naturalne, wnętrze budynku odgrywa taką samą rolę jak jego otoczenie. Średnio 90% naszego czasu spędzamy we wnętrzach budynków. Odpowiednio zrównoważone poziomy komfortu akustycznego, termicznego oraz komfortu dla oczu, wraz z dobrą jakością powietrza podnoszą efektywność pracy oraz poprawiają efekty uczenia się. CZY WIESZ,? ŻE Jakość powietrza Coraz większą uwagę przywiązuje się do jakości powietrza znajdującego się we wnętrzu budynku oraz obecności w nim lotnych związków organicznych (ang. Volatile Organic Compounds - VOCs). Panele Canopy firmy Armstrong cechujące się niewielką i bezpieczną emisją, spełniają kryteria dotyczące jakości powietrza we wnętrzu budynku określone w niezależnych narzędziach oceny, takich, jak: LEED, BREEAM i Ska. * we współpracy z Brinjac Engineering study 2006.

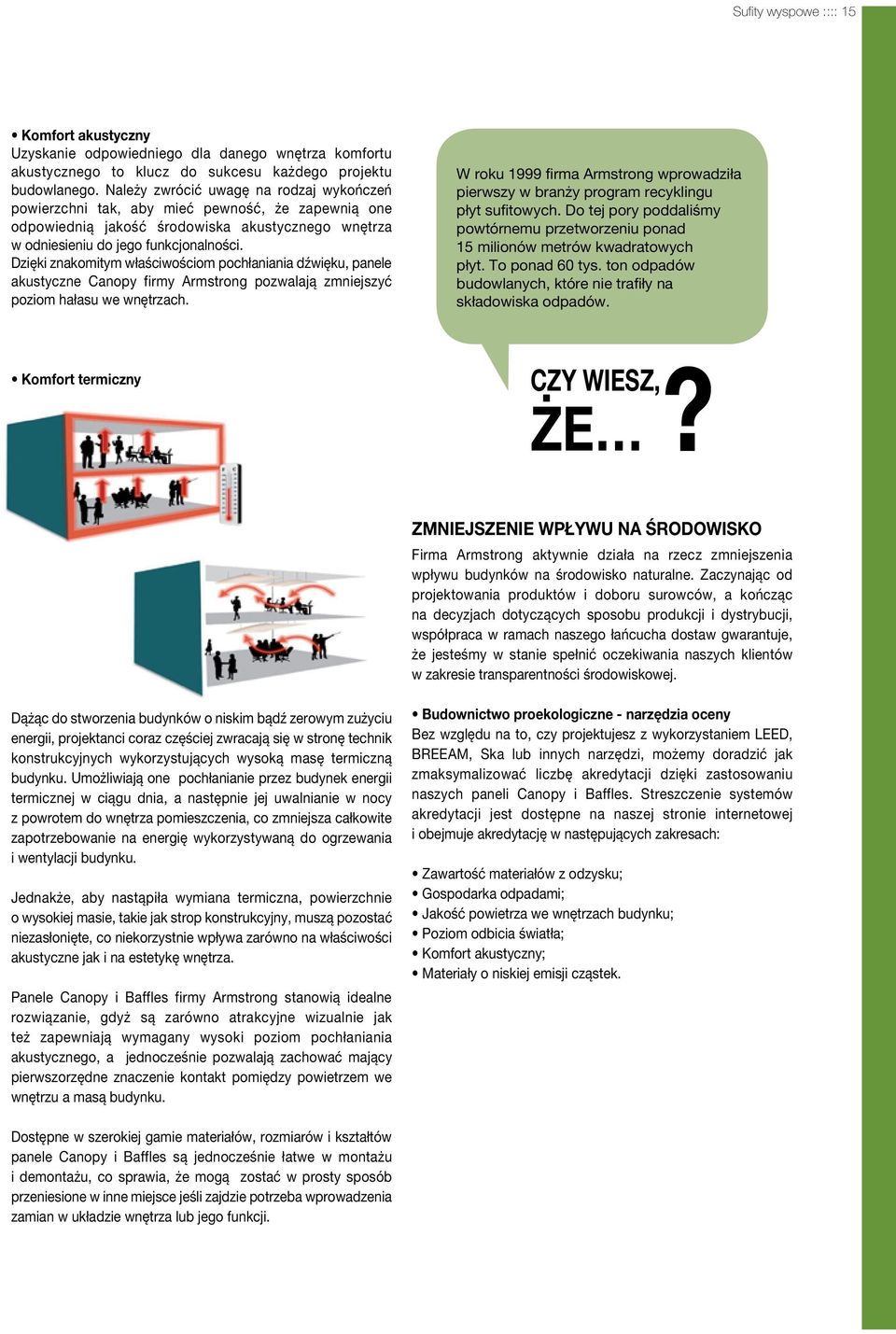

15 Sufity wyspowe :::: 15 Komfort akustyczny Uzyskanie odpowiedniego dla danego wnętrza komfortu akustycznego to klucz do sukcesu każdego projektu budowlanego. Należy zwrócić uwagę na rodzaj wykończeń powierzchni tak, aby mieć pewność, że zapewnią one odpowiednią jakość środowiska akustycznego wnętrza w odniesieniu do jego funkcjonalności. Dzięki znakomitym właściwościom pochłaniania dźwięku, panele akustyczne Canopy firmy Armstrong pozwalają zmniejszyć poziom hałasu we wnętrzach. W roku 1999 firma Armstrong wprowadziła pierwszy w branży program recyklingu płyt sufitowych. Do tej pory poddaliśmy powtórnemu przetworzeniu ponad 15 milionów metrów kwadratowych płyt. To ponad 60 tys. ton odpadów budowlanych, które nie trafiły na składowiska odpadów. Komfort termiczny CZY WIESZ,? ŻE ZMNIEJSZENIE WPŁYWU NA ŚRODOWISKO Firma Armstrong aktywnie działa na rzecz zmniejszenia wpływu budynków na środowisko naturalne. Zaczynając od projektowania produktów i doboru surowców, a kończąc na decyzjach dotyczących sposobu produkcji i dystrybucji, współpraca w ramach naszego łańcucha dostaw gwarantuje, że jesteśmy w stanie spełnić oczekiwania naszych klientów w zakresie transparentności środowiskowej. Dążąc do stworzenia budynków o niskim bądź zerowym zużyciu energii, projektanci coraz częściej zwracają się w stronę technik konstrukcyjnych wykorzystujących wysoką masę termiczną budynku. Umożliwiają one pochłanianie przez budynek energii termicznej w ciągu dnia, a następnie jej uwalnianie w nocy z powrotem do wnętrza pomieszczenia, co zmniejsza całkowite zapotrzebowanie na energię wykorzystywaną do ogrzewania i wentylacji budynku. Jednakże, aby nastąpiła wymiana termiczna, powierzchnie o wysokiej masie, takie jak strop konstrukcyjny, muszą pozostać niezasłonięte, co niekorzystnie wpływa zarówno na właściwości akustyczne jak i na estetykę wnętrza. Panele Canopy i Baffles firmy Armstrong stanowią idealne rozwiązanie, gdyż są zarówno atrakcyjne wizualnie jak też zapewniają wymagany wysoki poziom pochłaniania akustycznego, a jednocześnie pozwalają zachować mający pierwszorzędne znaczenie kontakt pomiędzy powietrzem we wnętrzu a masą budynku. Budownictwo proekologiczne - narzędzia oceny Bez względu na to, czy projektujesz z wykorzystaniem LEED, BREEAM, Ska lub innych narzędzi, możemy doradzić jak zmaksymalizować liczbę akredytacji dzięki zastosowaniu naszych paneli Canopy i Baffles. Streszczenie systemów akredytacji jest dostępne na naszej stronie internetowej i obejmuje akredytację w następujących zakresach: Zawartość materiałów z odzysku; Gospodarka odpadami; Jakość powietrza we wnętrzach budynku; Poziom odbicia światła; Komfort akustyczny; Materiały o niskiej emisji cząstek. Dostępne w szerokiej gamie materiałów, rozmiarów i kształtów panele Canopy i Baffles są jednocześnie łatwe w montażu i demontażu, co sprawia, że mogą zostać w prosty sposób przeniesione w inne miejsce jeśli zajdzie potrzeba wprowadzenia zamian w układzie wnętrza lub jego funkcji.

16 SYSTEM BAFFLEs OPTIMA BAFFLES - panele montowane pojedynczo lub w grupach METAL Baffles - panele montowane pojedynczo lub w grupach n PROJEKT REFERENCYJNY Projekt: Dworzec Paddington, Londyn n Architekt: Weston Williamson & Partners n Główny wykonawca: Carillion n Wykonawca sufitów podwieszanych: Carlton Ceiling & Partitioning Ltd n Wykorzystane rozwiązania firmy Armstrong: płyty Planks B-H 300 i metalowe pionowe panele Baffles V-P 500 Precyzyjnie wykonane pionowe panele Baffles - metalowe lub mineralne, to rozwiązania możliwe do zastosowania w każdym miejscu, łączące w sobie wyjątkowy poziom pochłaniania dźwięku z nowoczesnym, linearnym wyglądem. Panele Baffles umożliwiają cyrkulację powietrza i wymianę termiczą ze znajdującym się ponad nimi stropem konstrukcyjnym, jednocześnie pozwalając na zamaskowanie urządzeń serwisowych oraz zapewniając optymalne pochłanianie dźwięku. Zarówno podwieszone pojedynczo do stropu, jak też grupowo w układzie linearnym do rusztu nośnego za pomocą montowanych fabrycznie kotew gwarantujących idealnie równe ułożenie paneli oraz jednorodną linię sufitu, są one prostym i szybkim rozwiązaniem, znakomicie sprawdzającym się tak w dużych jak i małych projektach. Wybór - wymiary standardowe bądź na specjalne zamówienie; Prostota - fabrycznie montowane kotwy do podwieszania; Asortyment - od modelu podstawowego z miękkiej wełny szklanej aż do bardziej ekskluzywnych rozwiązań metalowych; Precyzja - idealnie równy układ paneli za każdym razem; Oszczędność - krótszy czas montażu i niższy koszt; Pewność - sprawdzone i przebadane rozwiązania; Spokój - wsparcie firmy Armstrong, lidera w dziedzinie sufitów podwieszanych. Dworzec Paddington, znany również jako London Paddington, jest kompleksem w centrum Londynu stanowiącym połączenie stacji kolejowej i stacji metra. Zintegrowany projekt dla Paddington (ang. Paddington Intergrated Project - PIP) jest owocem ścisłej współpracy pomiędzy Crossrail, London Underground, Network Rail oraz Transport for London, której celem było stworzenie prawdziwie zintegrowanej stacji, oferującej pasażerom komfortowy obiekt, a także możliwość łatwych przesiadek. WYZWANIE W jaki sposób zintegrować indywidualnie dobierane rozwiązania sufitowe zarówno we wnętrzu budynku, jak też, co stanowi większe wyzwanie, na zewnątrz tak, aby zachować zgodność z zapisami Sekcji 12 (określającej klasę odporności ogniowej dla projektów realizowanych pod ziemią), zachować pełen dostęp do urządzeń serwisowych oraz spełnić wymagane standardy BHP dla ruchliwego dworca londyńskiego?

17 ROZWIĄZANIE W dolnej hali Dworca Paddington zamontowanych zostało ok. 300m 2 podłużnie perforowanych płyt typu Planks B-H 300 z wkładem z flizeliny o niskim poziomie wydzielania dymu. Ich dopełnieniem były zamontowane w hali górnej dworca metalowe linearne panele pionowe Baffles w niestandardowych, umożliwiających łatwy demontaż i konserwację 15-kilogramowych modułach o wymiarach 1200 x 600 mm. Zawierały one także metalową siatkę ochronną zabezpieczającą je przed działaniem szkodników i przed ptakami. Panele zamontowane w hali górnej dworca oraz przy wejściu północnym posiadały perforację, natomiast te, zamontowane nad postojem taksówek, z uwagi na ich tylko częściową widoczność, nie. Ponadto, ruszt nośny został pokryty warstwą farby poliestrowej nanoszonej proszkowo w celu zwiększenia odporności na korozję, a liczba wieszaków została zwiększona o 20% dla zapewnienia bezpieczeństwa w trudniejszych warunkach. Identyczny wizualnie system V-P 500 został zastosowany na peronach 15 i 16, choć tutaj stal została zastąpiona przez lżejsze elementy z tłoczonego aluminium, zaś 500m 2 modułów Baffles wykorzystujących niestandardowy system nośny o zamkniętych panelach dostępowych zostało zamontowanych pod kątem 45 nad torami, tak aby zmniejszyć hałas docierający do przejść, z których korzystają podróżni. Niestandardowe panele Baffles B-H 300

18 OPTIMA Baffles Bezramowe panele Baffles z wełny mineralnej: oszczędność i znakomite właściwości Wysokiej klasy panele Baffles z wełny mineralnej, zawierające 80% materiału powtórnie przetworzonego, są dostępne w wersji standardowej w kolorze białym (poziom odbicia światła do 87%), lub na indywidualne zamówienie w niestandardowych kolorach i rozmiarach. Dostępne zarówno w kształcie prostokąta jak i w wersji z falistą krawędzią. Panele te są zazwyczaj stosowane w celu uzyskania wysokiego poziomu pochłaniania dźwięku w szkołach, biurach, centrach sportu i rekreacji, centrach komunikacyjnych itp. Nadają się idealnie do zastosowania w budynkach o niskim poziomie zużycia energii wykorzystujących efekt dużej masy termicznej konstrukcji budynku, oświetlonych światłem dziennym przez świetliki dachowe, w miejscach, gdzie nie jest możliwe zamontowanie standardowego rusztu nośnego sufitów podwieszanych oraz w mniej eksponowanych strefach budynku, wymagających bardziej ekonomicznych rozwiązań. Są one gotowe do natychmiastowego montażu i dostarczane wraz z zamontowaną fabrycznie kotwą do podwieszania, co sprawia, że panele Baffles są najprostszym i najszybszym w montażu rozwiązaniem dostępnym na rynku. Projekt: Groupama Arena (Węgry) :::::::: Architekt: MCXVI ARCHITECTS + S.A.M.O., arch. GÁBOR SZOKOLYAI ROZWIĄZANIE: prostokątne panele OPTIMA Baffles

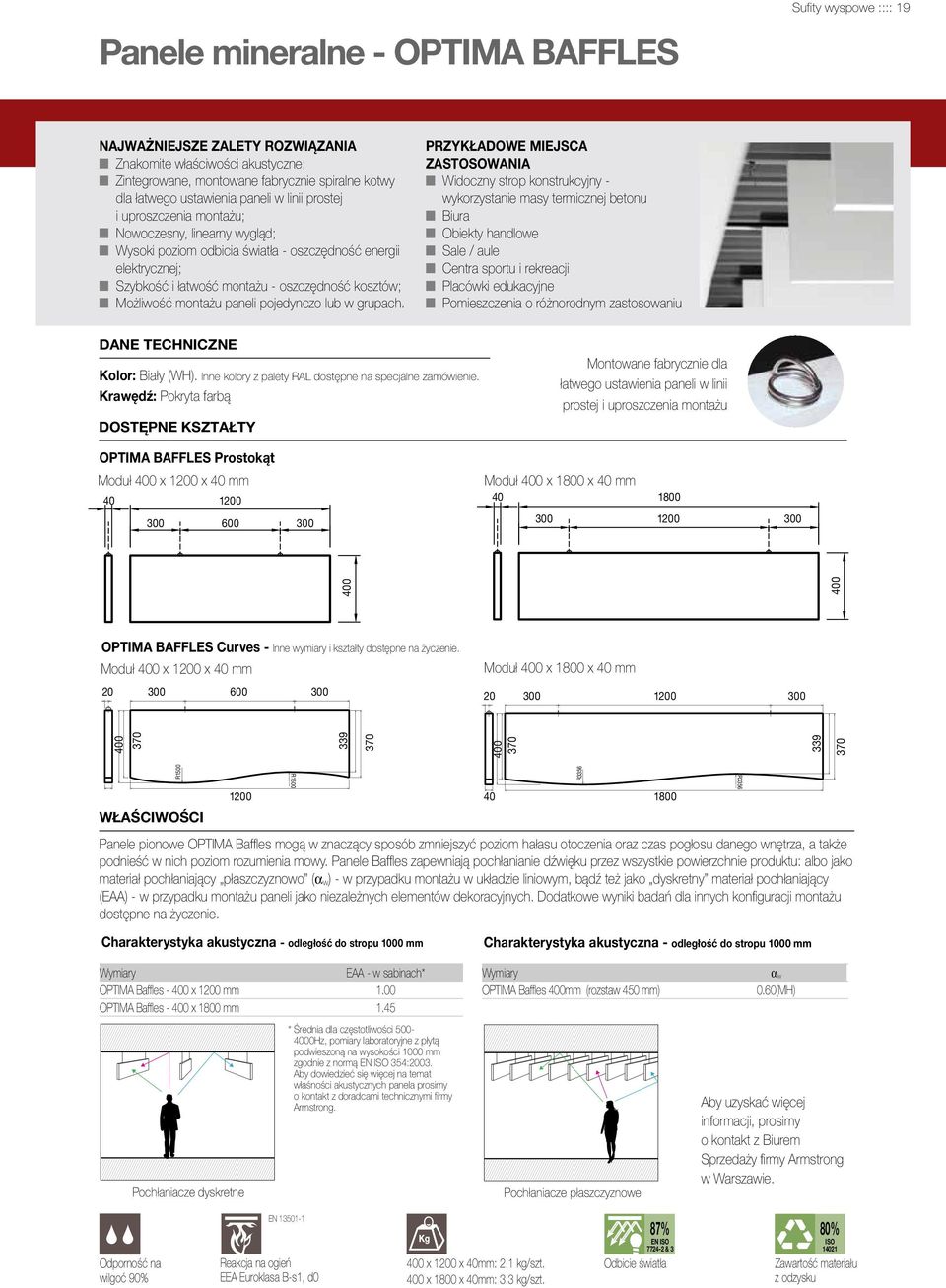

19 Panele mineralne - OPTIMA Baffles Sufity wyspowe :::: 19 NAJWAŻNIEJSZE ZALETY ROZWIĄZANIA n Znakomite właściwości akustyczne; n Zintegrowane, montowane fabrycznie spiralne kotwy dla łatwego ustawienia paneli w linii prostej i uproszczenia montażu; n Nowoczesny, linearny wygląd; n Wysoki poziom odbicia światła - oszczędność energii elektrycznej; n Szybkość i łatwość montażu - oszczędność kosztów; n możliwość montażu paneli pojedynczo lub w grupach. PRZYKŁADOWE MIEJSCA ZASTOSOWANIA n Widoczny strop konstrukcyjny - wykorzystanie masy termicznej betonu n Biura n obiekty handlowe n Sale / aule n centra sportu i rekreacji n Placówki edukacyjne n Pomieszczenia o różnorodnym zastosowaniu DANE TECHNICZNE Kolor: Biały (WH). Inne kolory z palety RAL dostępne na specjalne zamówienie. Krawędź: Pokryta farbą DOSTĘPNE KSZTAŁTY OPTIMA BAFFLES Prostokąt Moduł 400 x 1200 x 40 mm Montowane fabrycznie dla łatwego ustawienia paneli w linii prostej i uproszczenia montażu Moduł 400 x 1800 x 40 mm OPTIMA BaffleS Curves - Inne wymiary i kształty dostępne na życzenie. Moduł 400 x 1200 x 40 mm Moduł 400 x 1800 x 40 mm R1500 WŁAŚCIWOŚCI 1200 R1500 R Panele pionowe OPTIMA Baffles mogą w znaczący sposób zmniejszyć poziom hałasu otoczenia oraz czas pogłosu danego wnętrza, a także podnieść w nich poziom rozumienia mowy. Panele Baffles zapewniają pochłanianie dźwięku przez wszystkie powierzchnie produktu: albo jako materiał pochłaniający płaszczyznowo (α w) - w przypadku montażu w układzie liniowym, bądź też jako dyskretny materiał pochłaniający (EAA) - w przypadku montażu paneli jako niezależnych elementów dekoracyjnych. Dodatkowe wyniki badań dla innych konfiguracji montażu dostępne na życzenie. R3356 Charakterystyka akustyczna - odległość do stropu 1000 mm Charakterystyka akustyczna - odległość do stropu 1000 mm Wymiary eaa - w sabinach* OPTIMA Baffles x 1200 mm 1.00 OPTIMA Baffles x 1800 mm 1.45 Pochłaniacze dyskretne * Średnia dla częstotliwości Hz, pomiary laboratoryjne z płytą podwieszoną na wysokości 1000 mm zgodnie z normą EN ISO 354:2003. Aby dowiedzieć się więcej na temat właśności akustycznych panela prosimy o kontakt z doradcami technicznymi firmy Armstrong. Wymiary Optima baffles 1 OPTIMA Baffles 400mm (rozstaw 450 mm) Pochłaniacze płaszczyznowe Optima Curved acanopy w / Metal Canopy Optima baffles 1 Optima Curved canopy / Metal Canopy Optima baffles 2 Optima canopy Optima L / Easy Canopy O 0.60(MH) Aby uzyskać więcej informacji, prosimy o kontakt z Biurem Sprzedaży firmy Armstrong w Warszawie. O Odporność na wilgoć 90% EN Reakcja na ogień EEA Euroklasa B-s1, d0 400 x 1200 x 40mm: 2.1 kg/szt. 400 x 1800 x 40mm: 3.3 kg/szt. EN ISO & 3 Odbicie światła 87% 80% ISO Zawartość materiału z odzysku

20 METAL Baffles Powstałe w procesie precyzyjnej obróbki metalowe panele pionowe: znakomite właściwości akustyczne i wysoka estetyka Panele pionowe METAL Baffles firmy Armstrong to metalowe listwy powstałe w procesie precyzyjnej obróbki, cechujące się regularnym wzorem perforacji oraz zawierające wkład z wełny szklanej o wysokich parametrach pochłaniania dźwięku. Panele METAL Baffles stosowane są w celu maskowania przestrzeni ponadsufitowej wszędzie tam, gdzie konieczny jest stały dostęp do urządzeń serwisowych, np. w częściowo widocznym środowisku peronu kolejowego, bądź po prostu jako estetyczne rozwiązanie sufitowe dla pomieszczeń wielkoprzestrzennych. Cechują się solidnością wykonania i precyzją kształtów nadając dodatkowy wymiar każdemu sufitowi podwieszanemu. Panele pionowe METAL Baffles firmy Armstrong mogą być z łatwością dopasowywane do indywidualnych wymogów pod względem rozmiarów, perforacji i kolorów w celu osiągnięcia najlepszego efektu wizualnego i funkcjonalnego dla każdego projektu architektonicznego. Projekt: Port lotniczy we Wrocławiu (Polska) :::::::: Architekt: JSK Architekci ROZWIĄZANIE: Niestandardowe panele METAL Baffles

21 Panele metalowe - METAL Baffles Sufity wyspowe :::: 21 NAJWAŻNIEJSZE ZALETY ROZWIĄZANIA n Solidność i precyzja wykonania; n Znakomite właściwości akustyczne; n Wysoki poziom odbicia światła - oszczędność energii elektrycznej; n Nowoczesny linearny wygląd; n Wiele możliwości indywidualnej aranżacji. PRZYKŁADOWE MIEJSCA ZASTOSOWANIA n Centra komunikacyjne n Placówki edukacyjne n Biblioteki n Tereny wystawowe n Obiekty handlowe n Duże sale / aule n Centra sportu i rekreacji DANE TECHNICZNE DOSTĘPNE KSZTAŁTY Materiał: Stal galwanizowana. Kolor: Powierzchnia widoczna malowana proszkowo kolorem białym RAL Inne kolory dostępne na specjalne zamówienie. Wkłady akustyczne: Wkład akustyczny z wełny szklanej 25mm. Perforacje: Rd Inne rodzaje perforacji dostępne na specjalne zamówienie. Moduł standardowy: 300 x 1800 x 30 mm Niestandardowe wymiary dostępne na specjalne zamówienie WŁAŚCIWOŚCI Panele pionowe METAL Baffles mogą w znaczący sposób zmniejszyć poziom hałasu otoczenia oraz czas pogłosu danego wnętrza, a także podnieść w nim poziom rozumienia mowy. Panele Baffles zapewniają pochłanianie dźwięku przez wszystkie powierzchnie produktu: albo jako materiał pochłaniający płaszczyznowo (α w), - w przypadku montażu grupowego w układzie liniowym, bądź też jako dyskretny materiał pochłaniający (EAA) - w przypadku montażu paneli jako niezależnych elementów dekoracyjnych. Dodatkowe wyniki badań dla innych konfiguracji montażu dostępne na życzenie. Charakterystyka akustyczna - odległość do stropu 1000 mm Wymiary eaa - w sabinach* METAL Baffles - Rd x 1800 mm 0.73 Charakterystyka akustyczna - dolna rawędź panelu opuszczona o 600 mm poniżej stropu konstrukcyjnego (pustka ponad panelem 300mm) Wymiary rozstaw (mm) a w METAL Optima Baffles baffles 1- Rd x 1800 mm (H) METAL Baffles - Rd x 1800 mm Optima Curved canopy / Metal Canopy O * Średnia dla częstotliwości Hz, pomiary laboratoryjne z płytą podwieszoną na wysokości 1000 mm zgodnie z normą EN ISO 354:2003. Aby dowiedzieć się więcej na temat właśności akustycznych panela prosimy o kontakt z doradcami technicznymi firmy Armstrong. Optima baffles 1 Pochłaniacze dyskretne Pochłaniacze płaszczyznowe Optima Curved canopy / Metal Canopy Optima baffles 2 Optima canopy Optima L / Easy Canopy O Aby uzyskać więcej informacji, prosimy o kontakt z Biurem Sprzedaży firmy Armstrong w Warszawie. Odporność na wilgoć 90% EN Reakcja na ogień EEA Euroklasa A2-s1, d0 300 x 1800 x 30mm: 5.7 kg/szt. Odbicie światła Optima baffles 2 Optima L / Easy Canopy Optima Curved canopy 65% 30% EN ISO & 3 ISO Zawartość materiału z odzysku

22 SYSTEM OPTIMA CANOPY OPTIMA CURVED CANOPY - Panele pojedyncze OPTIMA Canopy - Panele montowane pojedynczo lub w grupach OPTIMA L Canopy - Panele pojedyncze n PROJEKT REFERENCYJNY Projekt: Siedziba firmy MARTELA n Architekt: Martela sp. z o.o. n Zastosowane rozwiązanie firmy Armstrong: panele OPTIMA Curved Canopy, OPTIMA Canopy Concave & Convex, metalowy sufit ażurowy CELLIO Jeśli konieczne jest opracowanie rozwiązania sufitowego dla wnętrza, gdzie wysokość stropu konstrukcyjnego jest ograniczona, lub jeśli zamiarem projektu jest pozostawienie widocznej surowej struktury budynku, asortyment paneli Canopy firmy Armstrong nie ma sobie równych. Wsłuchując się przez lata w głos Architektów i Projektantów, firma Armstrong opracowała rozwiązania pozwalające stworzyć inspirujące, piękne wnętrza. Wybór - panele płaskie, wygięte, w różnych kształtach itp.; Elastyczność - możliwość montażu pojedynczych paneli bądź ich grup; Asortyment - od modeli standardowych, aż do rozwiązań dostosowanych do indiwidualnych potrzeb projektu; Precyzja - idealnie równy układ paneli za każdym razem; Oszczędność - krótszy czas montażu i niższy koszt; Pewność - sprawdzone i przebadane rozwiązania; Jakość - rozwiązania opracowane przez firmę Armstrong, lidera w branży systemów sufitowych; Wsparcie - wsparcie ze strony zespołu ekspertów. Martela to jeden ze skandynawskich liderów w branży wnętrz biurowych. Poza innowacyjnymi i ergonomicznymi rozwiązaniami w segmencie meblowym, firma Martela projektuje i wdraża różnorodne usługi związane ze środowiskiem miejsca pracy. Martela zarówno pomaga zwiększać komfort pracowników użytkujących wnętrza, jak też podnosić efektywność wykorzystania przestrzeni w biurach, szkołach i środowiskach związanych z opieką społeczną. Projektując nową siedzibę firmy Martela w Warszawie, architekt wybrał całą paletę produktów sufitowych firmy Armstrong, tworząc modny i nowoczesny wystrój wnętrza, który jednocześnie pozwolił zapewnić komfort akustyczny w dużym, wielkoprzestrzennym biurze. OGRANICZENIA Największym ograniczeniem była niezbyt duża wysokość pomieszczeń.

23 ROZWIĄZANIE Z uwagi na niezbyt dużą wysokość pomieszczeń, architekt zdecydował się na instalację sufitu wyspowego pod widocznym czarnym stropem konstrukcyjnym. W lobby zamontowano panele OPTIMA Curved Canopy w układzie wklęsłym i wypukłym, tworząc dużą, dynamiczną, białą falę. Panele OPTIMA Canopy dzięki różnorodności swoich kształtów i form pozwoliły zredukować hałas tła i pogłos w wielkoprzestrzennym biurze. Klasyczny metalowy sufit ażurowy CELLIO został zamontowany w sali konferencyjnej, tworząc bardziej skoncentrowaną atmosferę wnętrza. Rozwiązania sufitowe firmy Armstrong stały się prawdziwie integralnym dopełnieniem wnętrz siedziby firmy Martela w Warszawie. OPTIMA Curved Canopy i OPTIMA Canopy CELLIO

24 OPTIMA Curved Canopy Najwyższej jakości płyta mineralna wygięta w łuk Te najwyższej jakości panele mineralne cechuje atrakcyjny łukowaty kształt oraz możliwość montażu w opcji wklęsłej lub wypukłej, co stwarza różnorodne możliwości projektowe przy wykorzystaniu tylko jednego systemu. Pokrycie całej powierzchni panelu nadającą mu elegancki wygląd trwałą białą farbą, wysoki poziom odbicia światła oraz znakomite właściwości akustyczne sprawiają, że OPTIMA Curved Canopy nadaje się idealnie do zastosowania w nowych lub poddanych renowacji biurach, atriach lub innych pomieszczeniach wielkoprzestrzennych o dużej kubaturze. Mogą być montowane zarówno jako jedyny system sufitowy we wnętrzu, jak też w połączeniu z płaskimi panelami OPTIMA L Canopy, aby stworzyć wnętrze wyróżniające się wystrojem lub by w kreatywny sposób zaakcentować jego wybrane strefy. Łatwy i szybki montaż poniżej sufitu z płyt g-k, sufitu modułowego lub stropu betonowego sprawia, że OPTIMA Curved Canopy jest idealnym rozwiązaniem dla wnętrz, gdzie dużą rolę odgrywa zarówno estetyka jak i akustyka. Projekt: Siedziba firmy MARTELA (Polska) :::::::: Architekt: Martela sp.z o.o. ROZWIĄZANIE: OPTIMA Curved Canopy

25 Panele mineralne - OPTIMA Curved Canopy Sufity wyspowe :::: 25 NAJWAŻNIEJSZE ZALETY ROZWIĄZANIA n Montaż w opcji wklęsłej lub wypukłej; n Pokryte śnieżnobiałą farbą nadającą wyjątkowy wygląd; n Znakomite właściwości akustyczne; n Wysoki poziom odbicia światła - oszczędność energii; n Wyróżnienie wybranych stref wnętrza; n Szybki i łatwy montaż. PRZYKŁADOWE MIEJSCA ZASTOSOWANIA n Salony wystawowe n Hole / lobby n Biura i sale konferencyjne n Obiekty handlowe n Stołówki n Placówki edukacyjne n Pomieszczenia o różnorodnym zastosowaniu DANE TECHNICZNE Wymiary: 1181 x 1870 x 30 mm Kolor: Biały (WH) Krawędź: Pokryta farbą DOSTĘPNE KSZTAŁTY Możliwość montażu w opcji wklęsłej lub wypukłej Montaż w opcji wklęsłej Widok z góry Montaż w opcji wypukłej WŁAŚCIWOŚCI Charakterystyka akustyczna - odległość do stropu 1000 mm Wymiary eaa - w sabinach* Optima Curved Canopy 1181 x 1970 mm 2.93 * Średnia dla częstotliwości Hz, pomiary laboratoryjne z płytą podwieszoną na wysokości 1000 mm zgodnie z normą EN ISO 354:2003. Aby dowiedzieć się więcej na temat właśności akustycznych panela prosimy o kontakt z doradcami technicznymi firmy Armstrong. Pochłaniacze dyskretne Optima baffles 1 Optima Curved canopy / Metal Canopy Optima canopy Aby uzyskać więcej informacji, prosimy o kontakt z Biurem Sprzedaży firmy Armstrong w Warszawie. Odporność na wilgoć 90% EN Reakcja na ogień EEA Euroklasa B-s1, d0 12 kg/szt. EN ISO & 3 Odbicie światła 87% 80% ISO Zawartość materiału z odzysku

26 OPTIMA Canopy Armstrong OPTIMA Canopy to formowane fabrycznie, dekoracyjne panele akustyczne w różnych kształtach i wymiarach. Panele mogą być wypukłe, wklęsłe, w kształcie koła, sześciokątu, trapezu, kwadratu i równoległoboku. Panele Canopy poprawiają ogólny komfort środowiska pracy, oferując doskonały poziom pochłaniania dźwięku i odbicia światła. Panele OPTIMA Canopy można wykorzystać do stworzenia wyróżniającego się wystroju dla nowych wnętrz lub do odświeżenia bądź renowacji istniejących pomieszczeń. Dosłownie kilka minut wystarczy, aby uzupełnić prawie każdy istniejący sufit panelami Canopy, które jednocześnie rozwiążą problem hałasu tła i pogłosu. Panele wyposażone są w znajdującą się na ich tylnej stronie ramę, która umożliwia łatwą regulację wysokości i kąta zawieszenia, a także ułatwia montaż paneli w grupach. Projekt: Jarosova Office Centre :::::::: Architekt: MOROCZ_TACOVSKY s.r.o. ROZWIĄZANIE: OPTIMA Canopy Circle - koło

27 Optima baffles 2 Panele mineralne - OPTIMA Canopy Sufity wyspowe :::: 27 NAJWAŻNIEJSZE ZALETY ROZWIĄZANIA n Możliwość montażu w poziomie, w skosie lub na ścianie; n Duży wybór kształtów; n P oprawa parametrów akustycznych pomieszczeń wielkoprzestrzennych; n Możliwość instalacji pojedynczo lub w grupach; n Budowana precyzyjnie wykonana rama z aluminium dla - łatwego montażu, - łatwego i precyzyjnego ustawienia paneli w linii prostej; n Możliwość zamówienia niestandardowych kształtów. PRZYKŁADOWE MIEJSCA ZASTOSOWANIA n Salony wystawowe n Biura n Placówki edukacyjne n Duże sale / aule n Pomieszczenia o różnorodnym zastosowaniu n Poczekalnie / sale przylotów i odlotów DANE TECHNICZNE Kolor: Biały (WH). Inne kolory dostępne na specjalne zamówienie. Krawędź: Pokryta farbą STANDARDOWE KSZTAŁTY Poniższe kształty przedstawiają widok paneli widzianych z dołu - Wymiary nominalne: 1200 x 1200 mm / 1200 x 1800 mm / 1200 x 2400 mm 1020 mm 1010 mm 1040 mm 1040 mm Kwadrat Convex - wypukły Concave - wklęsły Koło Sześciokąt 860 mm 1780 mm 2390 mm Trapez 1020 mm 1020 mm Równoległobok lewy Równoległobok prawy Mały prostokąt Duży prostokąt WŁAŚCIWOŚCI Optima baffles 1 Charakterystyka akustyczna - odległość do stropu 1000 mm Wymiary eaa - w sabinach* Kwadrat x 1.83 Convex - wypukły x 1.47 Concave - wklesły x 1.73 Koło - Ø 1.61 Sześciokąt x 1010 mm 1.23 Trapez x 1.64 Równoległobok lewy x 1.64 Równoległobok prawy x 1.64 Mały prostokąt x 2.77 Optima Curved canopy / Metal Canopy Duży prostokąt x 3.57 Optima canopy Pochłaniacze dyskretne * Średnia dla częstotliwości Hz, pomiary laboratoryjne z płytą podwieszoną na wysokości 1000 mm zgodnie z normą EN ISO 354:2003. Aby dowiedzieć się więcej na temat właśności akustycznych panela prosimy o kontakt z doradcami technicznymi firmy Armstrong. Aby uzyskać więcej informacji, prosimy o kontakt z Biurem Sprzedaży firmy Armstrong w Warszawie. Odporność na wilgoć 90% EN Reakcja na ogień EEA Euroklasa B-s1, d0 Kwadrat: 4.9 kg/szt. Convex - wypukły: 4.5 kg/szt. Concave - wklesły, Koło: 3.9 kg/szt. Sześciokąt: 3.2 kg/szt. Trapez, Równoległobok lewy, Równoległobok prawy: 4.3 kg/szt. Mały prostokąt: 7.5 kg/szt. Duży prostokąt: 10.1 kg/szt. EN ISO & 3 Odbicie światła 87% 80% ISO Zawartość materiału z odzysku

28 OPTIMA Canopy PROJET: Szkoła średnia w Zionsville (USA) :::::::: Architekt: Balfour Beatty ROZWIĄZANIE: Optima Canopy Circle, Concave i Convex

29 Panele mineralne - OPTIMA Canopy Sufity wyspowe :::: 29 PÓŁSTANDARDOWE KSZTAŁTY Poniższe kształty przedstawiają wygląd paneli widzianych z dołu NIESTANDARDOWE KSZTAŁTY Stwórz swój własny kształt! Obszary panela możliwe do modyfikacji Dopuszczalna krawędź zewnętrzna 2100 mm 1800 mm 1500 mm 1200 mm mm 600 mm 600 mm 600 mm 600 mm mm 900 mm 900 mm Dopuszczalna krawędź wewnętrzna RÓŻNE MOŻLIWOŚCI PODWIESZENIA PANELI OPTIMA CANOPY W GRUPACH Masz możliwość grupowania kształtów w niezliczonej ilości kombinacji. Poniżej prezentujemy kilka propozycji.

30 OPTIMA Canopy Projekt: Pizza Express (Wielka Brytania) :::::::: Architekt: Ab Rogers Design :::::::: WYKONAWCA: Atlas Refurbishment (Northern) Ltd ROZWIĄZANIE: Panele z nadrukiem Printed OPTIMA Canopy koło

31 Panele mineralne - OPTIMA Canopy Sufity wyspowe :::: 31 WYBÓR KOLORU UWAGA: Należy zachować szczególną ostrożność przy montażu kolorowych płyt, aby uniknąć uszkodzenia powierzchni. Niestandardowe kolory dostępne są na życzenie. Jeśli do projektu, nad którym pracujesz, potrzebujesz paneli OPTIMA Canopy w kolorze - prosimy o kontakt. WYBÓR POZIOMU PODWIESZENIA Montaż naścienny Montaż w skosie na zawiesiach Montaż na zawiesiach Montaż 34 mm poniżej sufitu z płyty g-k PRZYKŁADY MONTAŻU NA ŚCIANACH Szkoła Bolsover (Wielka Brytania) Instytut Bishopsgate (Wielka Brytania)

32 OPTIMA L CANOPY System płaskich paneli mineralnych: oszczędność i znakomite właściwości Dzięki białej, wytrzymałej powierzchni panel OPTIMA L Canopy nadaje wnętrzu elegancki wygląd, idealny dla pomieszczeń wielkoprzestrzennych w nowych lub poddawanych renowacji budynkach. Łącząc znakomite właściwości pochłaniania dźwięku z wysokim poziomem odbicia światła, panele OPTIMA L Canopy są dostępne w całej palecie rozmiarów i kształtów, dając projektantom sufitów możliwość wyboru elementów tworzących unikalne rozwiązanie dla każdego wnętrza. Łatwy i szybki montaż poniżej sufitu z płyt g-k, sufitu modułowego lub stropu betonowego sprawia, że panele OPTIMA L Canopy są idealnym rozwiązaniem dla wnętrz, gdzie dużą rolę odgrywa zarówno estetyka jak i akustyka. Projekt: Akademia Obrony Narodowej (Polska) :::::::: Architekt: Kontrapunkt V-projekt ROZWIĄZANIE: OPTIMA L Canopy - duży prostokąt

33 Panele mineralne - OPTIMA L Canopy Sufity wyspowe :::: 33 NAJWAŻNIEJSZE ZALETY ROZWIĄZANIA n ekonomiczne rozwiązanie dekoracyjne; n Wykończenie w atrakcyjnym śnieżnobiałym kolorze; n Znakomite właściwości akustyczne; n Wysoki poziom odbicia światła - oszczędność energii elektrycznej; n Wykończenie panelu z każdej strony nadaje mu wysokiej jakości efekt estetyczny; n Łatwy i szybki montaż poniżej sufitu z płyt g-k, sufitu modułowego lub stropu betonowego. PRZYKŁADOWE MIEJSCA ZASTOSOWANIA n Biura n obiekty handlowe n Hole / lobby n Placówki edukacyjne n centra sporty i rekreacji n Pomieszczenia o różnorodnym zastosowaniu DANE TECHNICZNE Kolor: Biały (WH). Inne kolory dostępne na specjalne zamówienie. Krawędź: Koła - malowane / Prostokąty - pokryte malowaną flizeliną DOSTĘPNE KSZTAŁTY Ø Ø Mały prostokąt 600 x 1200 x 40 mm Duży prostokąt 1200 x 2400 x 40 mm Średni prostokąt A 900 x 1800 x 40 mm Średni prostokąt B 1200 x 1800 x 40 mm Kwadrat 1200 x 1200 x 40 mm Małe koło Ø 800 x 40 mm 600 Koło Ø 1200 x 40 mm WŁAŚCIWOŚCI Optima baffles 1 Optima Curved canopy / Metal Canopy Optima canopy Charakterystyka akustyczna - odległość do stropu 1000 mm Wymiary eaa - w sabinach* Mały prostokąt x 1200 mm 1.38 Duży prostokąt x 2400 mm 2.76 Średni prostokąt A x 1800 mm 3.05 Średni prostokąt B x 1800 mm 4.07 Kwadrat x 1200 mm 5.22 Małe koło - Ø 800 mm 0.96 Koło - Ø 1200 mm 2.17 * Średnia dla częstotliwości Hz, pomiary laboratoryjne z płytą podwieszoną na wysokości 1000 mm zgodnie z normą EN ISO 354:2003. Aby dowiedzieć się więcej na temat właśności akustycznych panela prosimy o kontakt z doradcami technicznymi firmy Armstrong. Pochłaniacze dyskretne Optima baffles 2 Optima L / Easy Canopy Optima Curved canopy Aby uzyskać więcej informacji, prosimy o kontakt z Biurem Sprzedaży firmy Armstrong w Warszawie. Odporność na wilgoć 90% EN Reakcja na ogień EEA Euroklasa B-s1, d0 Kwadrat: 6.9 kg/szt. Mały prostokąt: 3.7 kg/szt. Średni prostokąt A: 7.8 kg/szt. Średni prostokąt B: 11 kg/szt. Duży prostokąt: 13.8 kg/szt. Małe koło: 2.4 kg/szt. Koło: 5.4 kg/szt. EN ISO & 3 Odbicie światła 87% 80% ISO Zawartość materiału z odzysku

34 SYSTEM METAL CANOPY METAL Canopy - Panele pojedyncze EASY Canopy - Panele pojedyncze D-Clip / D-H Systemy modułowe lub pojedyncze panele n PROJEKT REFERENCYJNY Projekt: Lotnisko w Nicei, Francja n Architekt: Bernard Espla, cabinet Hexagone n Wykonawca:: SANCHEZ SA n Wykorzystane rozwiązanie firmy Armstrong: Panele METAL Canopy Jeśli poszukujesz elementu wystroju wnętrza, który wprawi Twoich klientów w podziw, odpowiedzią jest Metal Curved Canopy. Wykonane z najwyższą precyzją z trwałego metalu, nasze panele Canopy zarówno nadadzą stylu każdemu wnętrzu jak też poprawią jego charakterystykę akustyczną. Ze względu na wyjątkową elastyczność projektowania cechującą systemy firmy Armstrong, nasze standardowe produkty mogą być dopasowane tak, abyś mógł zrealizować swoje założenia projektowe. Jakość - zaprojektowane i przebadane przez firmę Armstrong; Trwałość - produkt metalowy, możliwy do zastosowania w większości wnętrz; Akustyka - dostępne wersje produktu z perforacją, pozwalające spełnić określone wymogi akustyczne; Niestandardowe - niestandardowe kolory i perforacje dostępne na życzenie Prostota - dostarczany produkt jest gotowe montażu natychmiast po rozpakowaniu. Lotnisko Côte d Azur w Nicei jest obecnie trzecim co do liczby obsługiwanych pasażerów portem lotniczym we Francji, po paryskich lotniskach Charlesa de Gaulle a i Orly i oferuje bezpośrednie loty do 105 rozrzuconych po całym świecie miejsc docelowych, obsługiwane przez 53 linii lotniczych i przewożących około 11 mln pasażerów rocznie (2014). Kiedy władze Nicei postanowiły przeprojektować Halę 1, zarówno poczekalnię jak też terminal odlotów, ich główną motywacją było zapewnienie pasażerom korzystającym z lotniska bardziej pozytywnych wrażeń, poprzez przekształcenie otwartej przestrzeni wnętrza w nowoczesne i przyjazne dla pasażerów środowisko. OGRANICZENIA Nowy sufit musiał być atrakcyjny wizualnie i jednocześnie zapewniać doskonały komfort akustyczny dla pasażerów korzystających z tego ruchliwego węzła komunikacyjnego. Zastosowanie rozwiązania, które byłoby elastyczne i szybkie w montażu także stanowiło część założeń projektowych.

35 ROZWIĄZANIE Założeniem projektowym architektów było stworzenie efektu wizualnego, nasuwającego na myśl białego ptaka w locie. Panele METAL Curved Canopy stanowiły rozwiązanie idealnie nadające się do stworzenia pożądanego efektu. Po ich zamontowaniu wraz z oświetleniem liniowym - powstały skrzydła białego ptaka w locie! Panele Canopy pomogły także znacząco zmniejszyć czas pogłosu we wnętrzu. METAL Canopy
