1 SYSTEMY SUFITOWE I ŚCIENNE Z nami zrealizujesz swoje pomysły Sufit metalowy System R-H 200 Panele prostokątne / planks

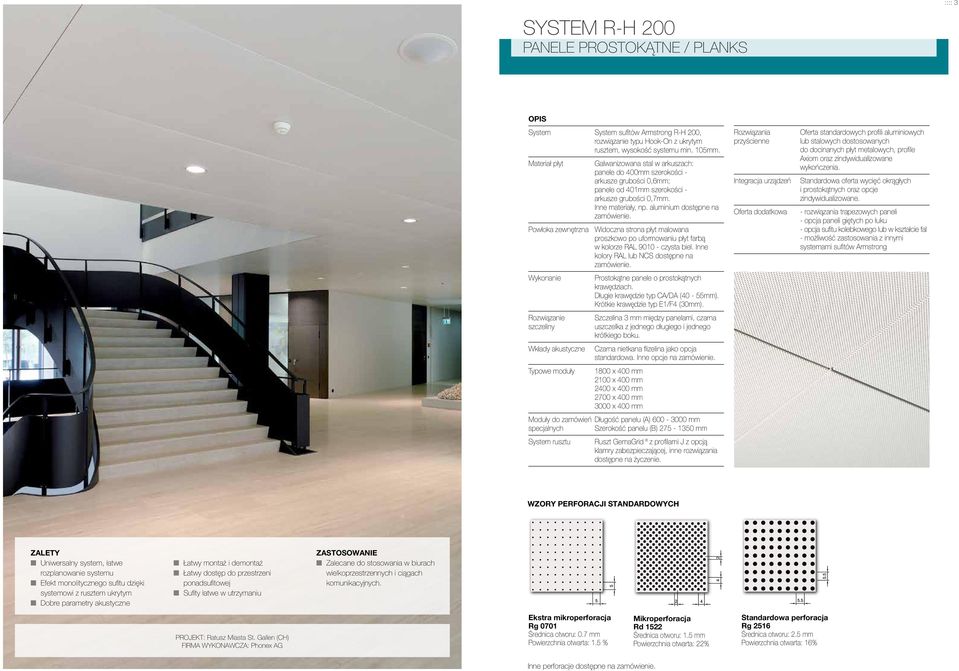

2 SYSTEM R-H 200 Panele prostokątne / planks :::: 3 OPIS System System sufitów Armstrong R-H 200, rozwiązanie typu Hook-On z ukrytym rusztem, wysokość systemu min. 105mm. Materiał płyt Galwanizowana stal w arkuszach: panele do 400mm szerokości - arkusze grubości 0,6mm; panele od 401mm szerokości - arkusze grubości 0,7mm. Inne materiały, np. aluminium dostępne na zamówienie. Powłoka zewnętrzna Widoczna strona płyt malowana proszkowo po uformowaniu płyt farbą w kolorze RAL czysta biel. Inne kolory RAL lub NCS dostępne na zamówienie. Wykonanie Rozwiązanie szczeliny Wkłady akustyczne Typowe moduły Prostokątne panele o prostokątnych krawędziach. Długie krawędzie typ CA/DA (40-55mm). Krótkie krawędzie typ E1/F4 (30mm). Szczelina 3 mm między panelami, czarna uszczelka z jednego długiego i jednego krótkiego boku. Czarna nietkana flizelina jako opcja standardowa. Inne opcje na zamówienie x 400 mm 2100 x 400 mm 2400 x 400 mm 2700 x 400 mm 3000 x 400 mm Moduły do zamówień Długość panelu (A) mm specjalnych Szerokość panelu (B) mm System rusztu Ruszt GemaGrid z profilami J z opcją klamry zabezpieczającej, inne rozwiązania dostępne na życzenie. Rozwiązania przyścienne Integracja urządzeń Oferta dodatkowa Oferta standardowych profili aluminiowych lub stalowych dostosowanych do docinanych płyt metalowych, profile Axiom oraz zindywidualizowane wykończenia. Standardowa oferta wycięć okrągłych i prostokątnych oraz opcje zindywidualizowane. - rozwiązania trapezowych paneli - opcja paneli giętych po łuku - opcja sufitu kolebkowego lub w kształcie fal - możliwość zastosowania z innymi systemami sufitów Armstrong WZORY PERFORACJI STANDARDOWYCH ZALETY n Uniwersalny system, łatwe rozplanowanie systemu n Efekt monolitycznego sufitu dzięki systemowi z rusztem ukrytym n Dobre parametry akustyczne n Łatwy montaż i demontaż n Łatwy dostęp do przestrzeni ponadsufitowej n Sufity łatwe w utrzymaniu ZASTOSOWANIE n Zalecane do stosowania w biurach wielkoprzestrzennych i ciągach komunikacyjnych. Projekt: Ratusz Miasta St. Gallen (CH) Firma wykonawcza: Phonex AG Ekstra mikroperforacja Rg 0701 Średnica otworu: 0.7 mm Powierzchnia otwarta: 1.5 % Mikroperforacja Rd 1522 Średnica otworu: 1.5 mm Powierzchnia otwarta: 22% Standardowa perforacja Rg 2516 Średnica otworu: 2.5 mm Powierzchnia otwarta: 16% Inne perforacje dostępne na zamówienie.

3 4 :::: :::: 5 WŁAŚCIWOŚCI AKUSTYCZNE KOLORY PRZEKRÓJ POPRZECZNY DO PROFILI J, SYSTEM R-H 200 Systemy metalowych sufitów zostały poddane badaniom ich właściwości akustycznych. Wszystkie perforowane płyty mogą być dostarczane z różnorodnymi opcjami wkładów akustycznych. Szczegółowe informacje dostępne na życzenie. Standardowe kolory RAL % połysku Global White 12% połysku RAL % połysku RAL % połysku Śruba rozszerzająca PRZEWODNOŚĆ CIEPLNA Wieszak do profilu J Pręt gwintowany Przestrzeń ponadsufitowa (λ) W/mK 50.0: Stal 0.04: Flizelina akustyczna RAL 9010 Global White RAL 9006 RAL 9007 Klamra obejmująca do pręta gwintowanego ODPORNOŚĆ NA PODWYŻSZONĄ WILGOTNOŚĆ WZGLĘDNĄ POWIETRZA Kolory specjalne Inne kolory RAL czy NCS dostępne na zamówienie. Do 95% RH przy założeniu krótkotrwałej ekspozycji. STANDARDY KONTROLI JAKOŚCI Profil przyścienny R-H 200 panel prostokątny Strona widoczna płyty INTEGRACJA URZĄDZEŃ SERWISOWYCH Płyty metalowe mogą być dostarczone z przygotowanymi wycięciami dla sprawnej integracji podwieszanych niezależnie urządzeń. CZYSZCZENIE Armstrong posiada certyfikat producenta stosującego systemy zarządzania jakością EN ISO 9001:2008. Wszystkie systemy sufitowe produkowane są w oparciu o zakresy tolerancji i standardy jakościowe określone dla typu materiału. Specyfikacja techniczna produkcji jest dokumentem nadrzędnym. maks. M PRZEKRÓJ WZDŁUŻNY DO PROFILI J, SYSTEM R-H 200 Kurz należy usunąć z powierzchni płyty za pomocą czystej suchej szmatki. Uporczywe zabrudzenia można usunąć ciepłą wodą z delikatnym detergentem. Należy unikać zamoczenia płyty. Odradza się stosowanie ściernych środków i narzędzi. ODPOWIEDZIALNOŚĆ ŚRODOWISKOWA Płyty metalowe Armstrong mogą zawierać do 30% materiałów pochodzących z odzysku. Europejskie zakłady produkcyjne naszej firmy posiadają certyfikat ISO 14001: Cor. 1:2009. Firma Armstrong jest członkiem stowarzyszenia TAIM (Technical Association of Industrial Metal Ceilings). Śruba rozszerzająca Pręt gwintowany Przestrzeń ponadsufitowa R-H 200 panel prostokątny Zrównoważony rozwój Środowisko akustyczne Bezpieczeństwo i zdrowie % Profil przyścienny Strona widoczna płyty ISO Zawartość mat. z odzysku (%) Odbicie światła (%) aw Klasa pochłaniania dźwięku NRC Dncw / Dnfw (db) Rw (db) Klasa reakcji na ogień Odporność na wilgoć (%) Czyszczenie Opcja powłoki BioGuard Odporność na zadrapania maks. M M = wymiar modułowy / A = długość panelu / B = szerokość panelu Ekstra mikroperforacja Rg 0701 (2) (L) D A2-s2, d0 95 Mikroperforacja Rd 1522 (2) C A2-s2, d0 95 Standardowa perforacja Rg 2516 (2) (L) C A2-s2, d0 95 Nr ref. BPM Opis Nr ref. BPM Opis Plain / bez perforacji (1) (L) Premium B15 30 Premium OP19 30 w zależności od perforacji w zależności od perforacji nie klasyfikowane A C A2-s1, d A A2-s2, d0 95 możliwość szorowania ściereczką ściereczką BPM BPM BPM BPM BPM BPM Łącznik do profili U Śruba rozszerzająca x 30 mm Pręt gwintowany x mm BPM BPM BPM BPM BPM BPM Łącznik wzdłużny Łącznik krzyżowy Śruba sześciokątna x 16 mm Nakrętka sześciokątna Podkładka śruby 18 x 1.6 mm Klamra zabezpieczająca (1) Kolor RAL 9010, płyta bez wkładu akustycznego. (2) Kolor RAL 9010, płyta z flizeliną akustyczną. (3) Wilgotna szmatka dla płyt perforowanych z flizeliną, szorowanie płyt gładkich bez flizeliny. BPM Przyrząd do zdejmowania płyt systemu R-H 200

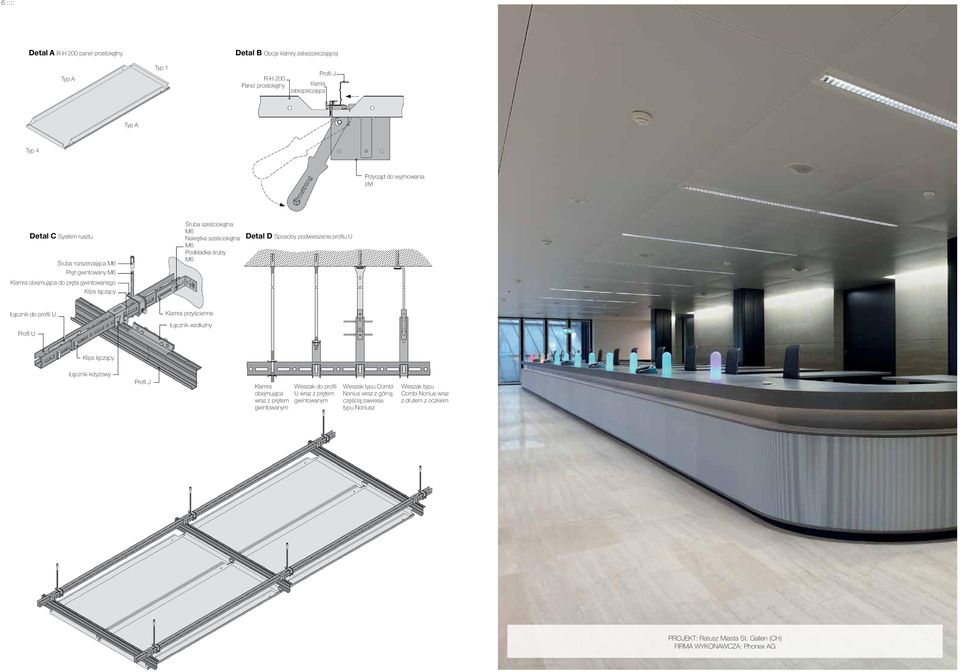

4 6 :::: Detal A R-H 200 panel prostokątny Typ A Typ 1 Detal B Opcja klamry zabezpieczającej R-H 200 Panel prostokątny Klamra zabezpieczająca Typ A Typ 4 Przyrząd do wyjmowania płyt Detal C System rusztu Śruba rozszerzająca Pręt gwintowany Śruba sześciokątna Nakrętka sześciokątna Podkładka śruby Detal D Sposoby podwieszania profilu U Łącznik do profili U Łącznik wzdłużny Łącznik krzyżowy Klamra obejmująca wraz z prętem gwintowanym Wieszak do profili U wraz z prętem gwintowanym Wieszak typu Combi Nonius wraz z górną częścią zawiesia typu Noniusz Wieszak typu Combi Nonius wraz z drutem z oczkiem Projekt: Ratusz Miasta St. Gallen (CH) Firma wykonawcza: Phonex AG

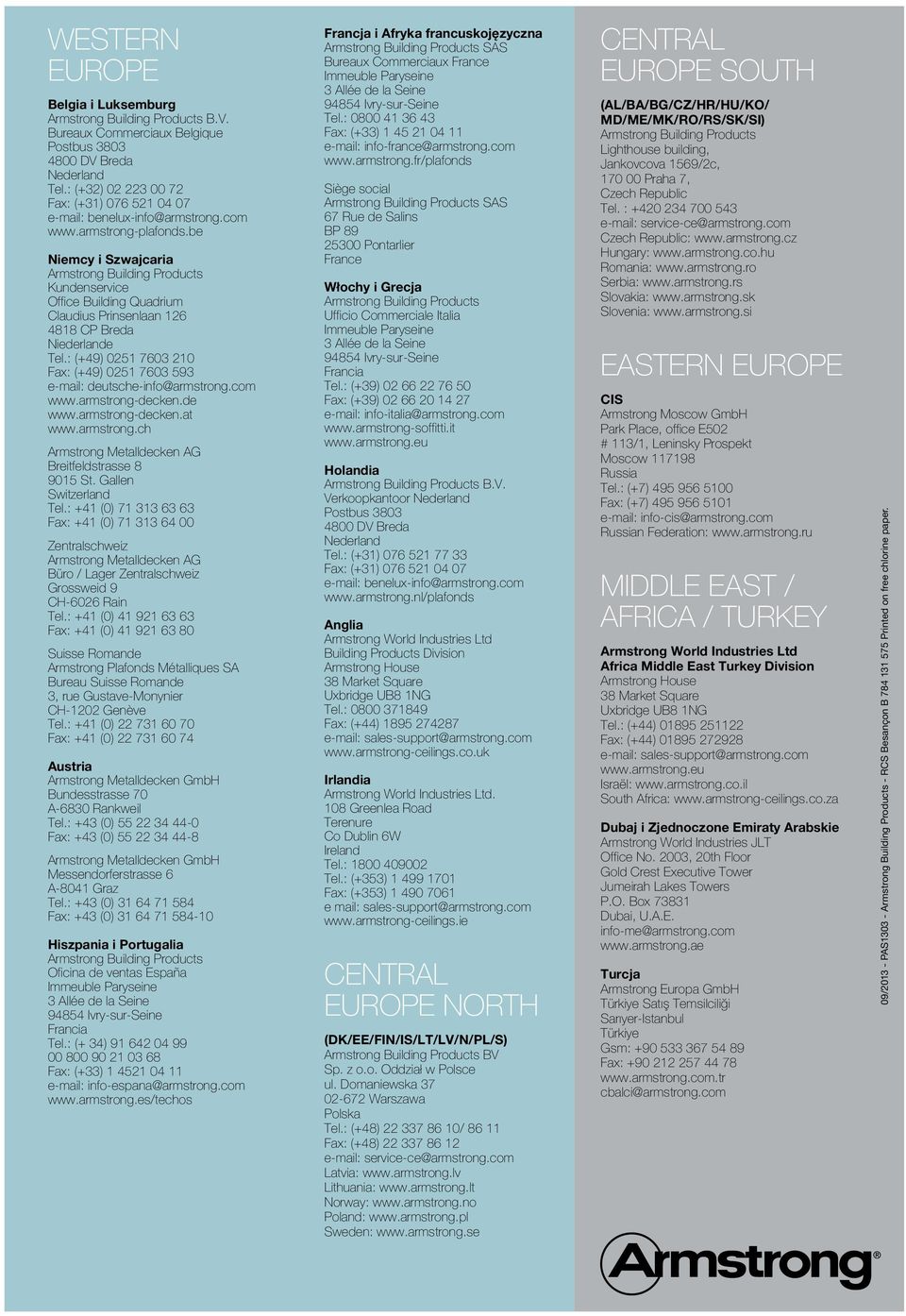

5 Western Europe Belgia i Luksemburg B.V. Bureaux Commerciaux Belgique Postbus DV Breda Nederland Tel.: (+32) Fax: (+31) benelux-info@armstrong.com Niemcy i Szwajcaria Kundenservice Office Building Quadrium Claudius Prinsenlaan CP Breda Niederlande Tel.: (+49) Fax: (+49) deutsche-info@armstrong.com Armstrong Metalldecken AG Breitfeldstrasse St. Gallen Switzerland Tel.: +41 (0) Fax: +41 (0) Zentralschweiz Armstrong Metalldecken AG Büro / Lager Zentralschweiz Grossweid 9 CH-6026 Rain Tel.: +41 (0) Fax: +41 (0) Suisse Romande Armstrong Plafonds Métalliques SA Bureau Suisse Romande 3, rue Gustave-Monynier CH-1202 Genève Tel.: +41 (0) Fax: +41 (0) Austria Armstrong Metalldecken GmbH Bundesstrasse 70 A-6830 Rankweil Tel.: +43 (0) Fax: +43 (0) Armstrong Metalldecken GmbH Messendorferstrasse 6 A-8041 Graz Tel.: +43 (0) Fax: +43 (0) Hiszpania i Portugalia Oficina de ventas España Francia Tel.: (+ 34) Fax: (+33) info-espana@armstrong.com Francja i Afryka francuskojęzyczna SAS Bureaux Commerciaux France Tel.: Fax: (+33) info-france@armstrong.com Siège social SAS 67 Rue de Salins BP Pontarlier France Włochy i Grecja Ufficio Commerciale Italia Francia Tel.: (+39) Fax: (+39) info-italia@armstrong.com Holandia B.V. Verkoopkantoor Nederland Postbus DV Breda Nederland Tel.: (+31) Fax: (+31) benelux-info@armstrong.com Anglia Armstrong World Industries Ltd Building Products Division Armstrong House 38 Market Square Uxbridge UB8 1NG Tel.: Fax: (+44) sales-support@armstrong.com Irlandia Armstrong World Industries Ltd. 108 Greenlea Road Terenure Co Dublin 6W Ireland Tel.: Tel.: (+353) Fax: (+353) e mail: sales-support@armstrong.com Central Europe North (DK/EE/FIN/IS/LT/LV/N/PL/S) BV Sp. z o.o. Oddział w Polsce ul. Domaniewska Warszawa Polska Tel.: (+48) / Fax: (+48) service-ce@armstrong.com Latvia: Lithuania: Norway: Poland: Sweden: Central Europe South (AL/BA/BG/CZ/HR/HU/KO/ MD/ME/MK/RO/RS/SK/SI) Lighthouse building, Jankovcova 1569/2c, Praha 7, Czech Republic Tel. : service-ce@armstrong.com Czech Republic: Hungary: Romania: Serbia: Slovakia: Slovenia: Eastern Europe CIS Armstrong Moscow GmbH Park Place, office E502 # 113/1, Leninsky Prospekt Moscow Russia Tel.: (+7) Fax: (+7) info-cis@armstrong.com Russian Federation: MIDDLE EAST / AFRICA / TURKEY Armstrong World Industries Ltd Africa Middle East Turkey Division Armstrong House 38 Market Square Uxbridge UB8 1NG Tel.: (+44) Fax: (+44) sales-support@armstrong.com Israël: South Africa: Dubaj i Zjednoczone Emiraty Arabskie Armstrong World Industries JLT Office No. 2003, 20th Floor Gold Crest Executive Tower Jumeirah Lakes Towers P.O. Box Dubai, U.A.E. info-me@armstrong.com Turcja Armstrong Europa GmbH Türkiye Satış Temsilciliği Sarıyer-Istanbul Türkiye Gsm: Fax: cbalci@armstrong.com 09/ PAS RCS Besançon B Printed on free chlorine paper.
