1 SUFITY PODWIESZANE Z nami zrealizujesz swoje pomysły Maj 2009 TRULOK SYSTEMY ZAWIESZENIA Systemy dekoracyjne Podstawowe zastosowania Specyficzne rozwiązania Systemy do sufiów metalowych

2 ASORTYMENT PRODUKTÓW Axiom Classic Canopy Axiom Knife Edge Canopy Axiom Transitions Axiom Profiles Interlude 15 Silhouette 15 Prelude 15 Prelude 24 Prelude 35 Prelude Sixty 2 Bandraster System Z System Orcal 1800 (Clip-In 5mm) System Orcal 3000 (Clip-In 3mm) System Orcal 3000 (Fastrak) Specyficzne rozwiązania Systemy dekoracyjne Podstawowe zastosowania Systemy do sufitów metalowych Prelude 24 konstrukcja antykorozyjna System konstrukcji typu Clean Room

3 ASORTYMENT PRODUKTÓW Zastosowanie Rodzina produktów/opis Nazwa produktu Profile Profile nośne i poprzeczki Axiom Canopy Axiom Classic Canopy Axiom Knife Edge Canopy PODSTAWOWE DEKORACYJNE System Axiom Transitions System Axiom Profiles Axiom Transitions Axiom Profiles Widoczny dekoracyjny system Silhouette 15 XL2 Profil Główny Silhouette 15 44mm 44mm konstrukcji 15 mm Poprzeczki Peakform XL 2 Silhouette 15 Interlude 15 XL2 Profil główny Interlude 15 44mm Poprzeczki Peakform XL 2 Interlude 15 Widoczny system konstrukcji 15mm Prelude 15 XL2 Uniwersalny Profil Główny 15 Peakform & Poprzeczki XL 2 Prelude 15 Prelude 15 TL Uniwersalny Profil Główny 15 Peakform & Poprzeczki TL Prelude 15 Widoczny system konstrukcji Prelude 24 XL 2 Uniwersalny Profil Główny 24 Peakform & Poprzeczki XL 2 Prelude 24 Prelude 24 TLX 3mm 15mm 5mm 15mm 6mm 38mm Uniwersalny Profil Główny 24 Peakform & Poprzeczki TLX Prelude 24 Prelude Sixty 2 XL 2 Uniwersalny Profil Główny Prelude Sixty 2-62mm system szerokiego zawieszenia Poprzeczki XL 2 Prelude 24 Prelude Sixty 2 TLX Uniwersalny Profil Główny Prelude Sixty 2-62mm system szerokiego zawieszenia Poprzeczki TLX Prelude 24 Widoczny system konstrukcji 35mm Prelude 35 Profil Główny Prelude 35 Poprzeczki TL Prelude 35 38mm 35mm System Bandraster Bandraster 36mm Bezszczelinowy dla płyt długich typu "Plank" Konstrukcja ukryta i częściowo ukryta System Z 12mm 150 / 125 / 100 / 75 / 50mm 19mm 32/70mm 19mm Ze szczelinami, kompatybilny z poprzeczkami 24 TLX/XL Uniwersalny Profil Główny lub Bandraster Profil Z Profil Z DO SUFITÓW METALOWYCH systemy do sufitów metalowych Clip-In System Orcal 1800 Profil główny C Profil zaciskowy typu T System Orcal 3000 Profil główny C / profil U Profil zaciskowy typu A Linearny system belek szerokich C Fastrak Profil C SPECYFICZNE Widoczny system konstrukcji System konstrukcji typu 8 Profil Główny 24 Clean Room typu Clean Room Clean Room Poprzeczki Prelude 24 Clean Room Widoczny 24 mm system konstrukcji Prelude 24 konstrukcja Profil Główny 24 konstrukcja antykorozyjna antykorozyjnej antykorozyjnej Poprzeczki 24 konstrukcja antykorozyjna 6

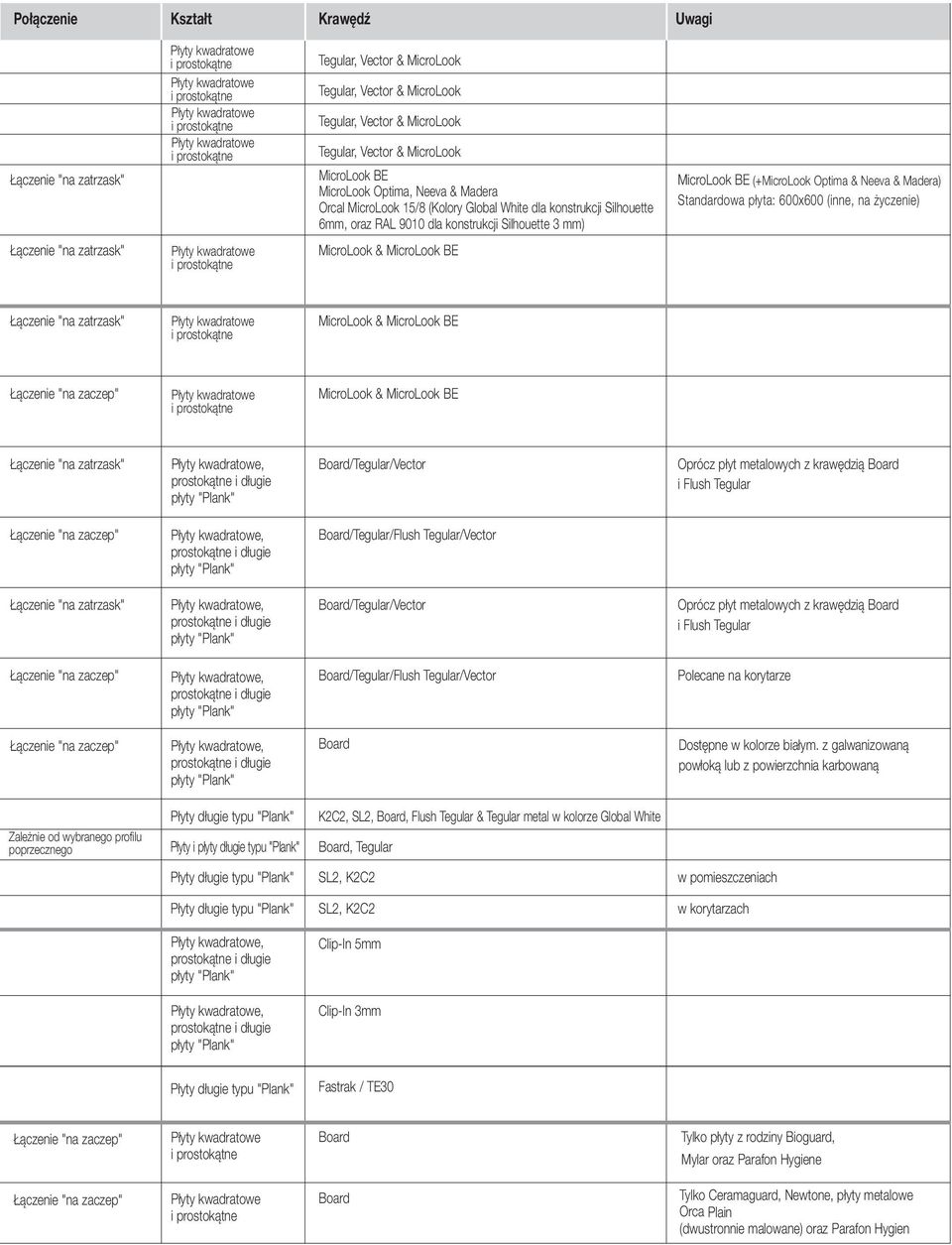

4 Połączenie Kształt Krawędź Uwagi Łączenie "na zatrzask" MicroLook BE MicroLook Optima, Neeva & Madera Orcal MicroLook 15/8 (Kolory Global White dla konstrukcji Silhouette 6mm, oraz RAL 9010 dla konstrukcji Silhouette 3 mm) MicroLook BE (+MicroLook Optima & Neeva & Madera) Standardowa płyta: x (inne, na życzenie) Łączenie "na zatrzask" MicroLook & MicroLook BE Łączenie "na zatrzask" MicroLook & MicroLook BE MicroLook & MicroLook BE Łączenie "na zatrzask", Board/Tegular/Vector Oprócz płyt metalowych z krawędzią Board i Flush Tegular, Board/Tegular/Flush Tegular/Vector Łączenie "na zatrzask", Board/Tegular/Vector Oprócz płyt metalowych z krawędzią Board i Flush Tegular, Board/Tegular/Flush Tegular/Vector Polecane na korytarze, Board Dostępne w kolorze białym. z galwanizowaną powłoką lub z powierzchnia karbowaną Zależnie od wybranego profilu poprzecznego Płyty długie typu "Plank" K2C2, SL2, Board, Flush Tegular & Tegular metal w kolorze Global White Płyty i płyty długie typu "Plank" Board, Tegular Płyty długie typu "Plank" SL2, K2C2 w pomieszczeniach Płyty długie typu "Plank" SL2, K2C2 w korytarzach,, Clip-In 5mm Clip-In 3mm Płyty długie typu "Plank" Fastrak / TE30 Board Tylko płyty z rodziny Bioguard, Mylar oraz Parafon Hygiene Board Tylko Ceramaguard, Newtone, płyty metalowe Orca Plain (dwustronnie malowane) oraz Parafon Hygien

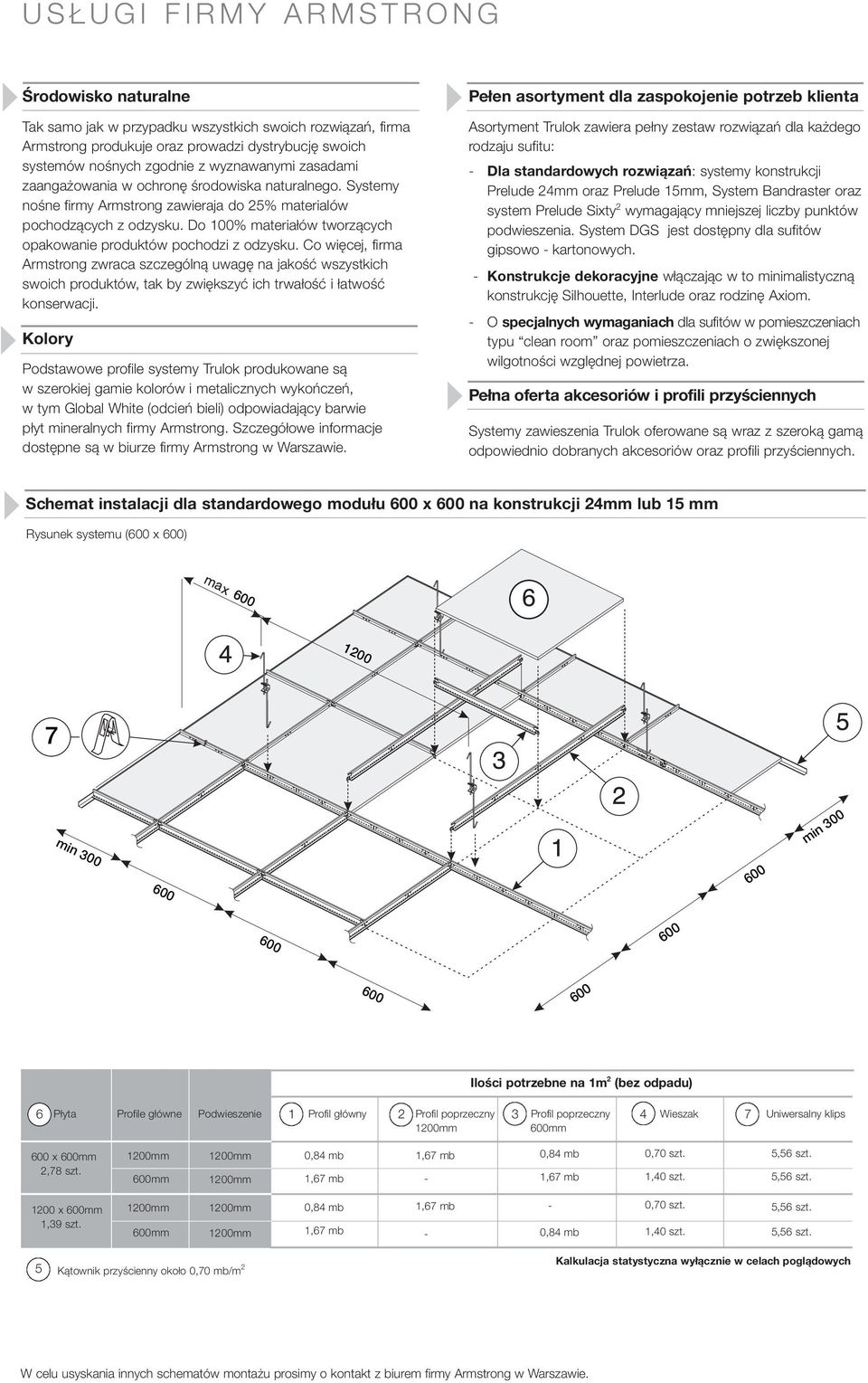

5 m in USŁUGI FIRMY ARMSTRONG Środowisko naturalne Tak samo jak w przypadku wszystkich swoich rozwiązań, firma Armstrong produkuje oraz prowadzi dystrybucję swoich systemów nośnych zgodnie z wyznawanymi zasadami zaangażowania w ochronę środowiska naturalnego. Systemy nośne firmy Armstrong zawieraja do 25% materialów pochodzących z odzysku. Do 100% materiałów tworzących opakowanie produktów pochodzi z odzysku. Co więcej, firma Armstrong zwraca szczególną uwagę na jakość wszystkich swoich produktów, tak by zwiększyć ich trwałość i łatwość konserwacji. Kolory Podstawowe profile systemy Trulok produkowane są w szerokiej gamie kolorów i metalicznych wykończeń, w tym Global White (odcień bieli) odpowiadający barwie płyt mineralnych firmy Armstrong. Szczegółowe informacje dostępne są w biurze firmy Armstrong w Warszawie. Pełen asortyment dla zaspokojenie potrzeb klienta Asortyment Trulok zawiera pełny zestaw rozwiązań dla każdego rodzaju sufitu: - Dla standardowych rozwiązań: systemy konstrukcji Prelude oraz Prelude 15mm, System Bandraster oraz system Prelude Sixty 2 wymagający mniejszej liczby punktów podwieszenia. System DGS jest dostępny dla sufitów gipsowo - kartonowych. - Konstrukcje dekoracyjne włączając w to minimalistyczną konstrukcję Silhouette, Interlude oraz rodzinę Axiom. - O specjalnych wymaganiach dla sufitów w pomieszczeniach typu clean room oraz pomieszczeniach o zwiększonej wilgotności względnej powietrza. Pełna oferta akcesoriów i profili przyściennych Systemy zawieszenia Trulok oferowane są wraz z szeroką gamą odpowiednio dobranych akcesoriów oraz profili przyściennych. Schemat instalacji dla standardowego modułu x na konstrukcji lub 15 mm Rysunek systemu ( x ) m in Ilości potrzebne na 1m 2 (bez odpadu) 6 Płyta Profile główne Podwieszenie 1 Profil główny 2 Profil poprzeczny 3 Profil poprzeczny 4 Wieszak 7 Uniwersalny klips mm x mm 2,78 szt. mm - 0,70 szt. 1,40 szt x mm 1,39 szt. mm - - 0,70 szt. 1,40 szt. 5 Kątownik przyścienny około 0,70 mb/m 2 Kalkulacja statystyczna wyłącznie w celach poglądowych W celu usyskania innych schematów montażu prosimy o kontakt z biurem firmy Armstrong w Warszawie.

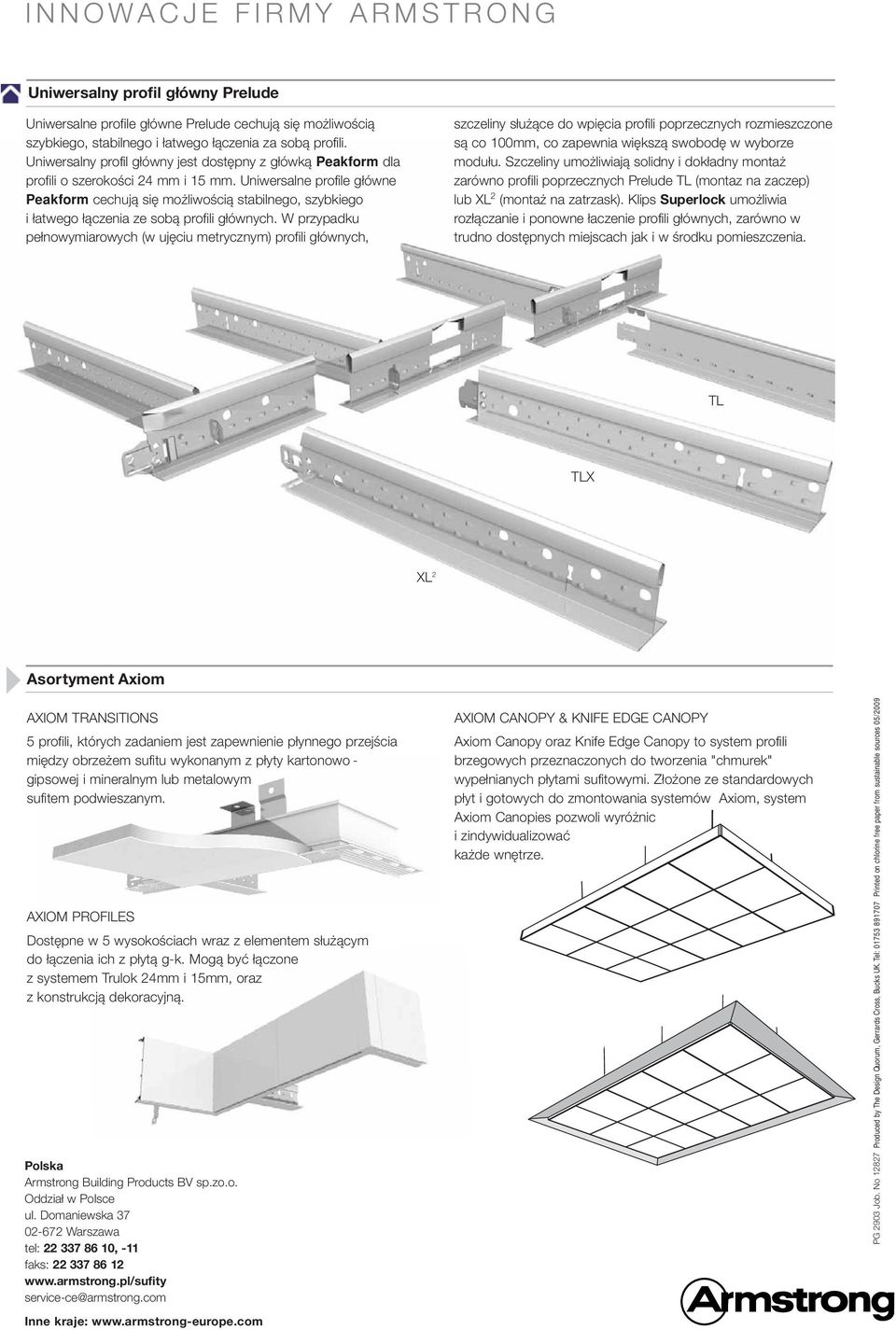

6 INNOWACJE FIRMY ARMSTRONG Uniwersalny profil główny Prelude Uniwersalne profile główne Prelude cechują się możliwością szybkiego, stabilnego i łatwego łączenia za sobą profili. Uniwersalny profil główny jest dostępny z główką Peakform dla profili o szerokości 24 mm i 15 mm. Uniwersalne profile główne Peakform cechują się możliwością stabilnego, szybkiego i łatwego łączenia ze sobą profili głównych. W przypadku pełnowymiarowych (w ujęciu metrycznym) profili głównych, szczeliny służące do wpięcia profili poprzecznych rozmieszczone są co 100mm, co zapewnia większą swobodę w wyborze modułu. Szczeliny umożliwiają solidny i dokładny montaż zarówno profili poprzecznych Prelude TL (montaz na zaczep) lub XL 2 (montaż na zatrzask). umożliwia rozłączanie i ponowne łaczenie profili głównych, zarówno w trudno dostępnych miejscach jak i w środku pomieszczenia. TL TLX XL 2 Asortyment Axiom AXIOM TRANSITIONS 5 profili, których zadaniem jest zapewnienie płynnego przejścia między obrzeżem sufitu wykonanym z płyty kartonowo - gipsowej i mineralnym lub metalowym sufitem podwieszanym. AXIOM PROFILES Dostępne w 5 wysokościach wraz z elementem służącym do łączenia ich z płytą g-k. Mogą być łączone z systemem Trulok i 15mm, oraz z konstrukcją dekoracyjną. Polska Armstrong Building Products BV sp.zo.o. Oddział w Polsce ul. Domaniewska Warszawa tel: , -11 faks: service-ce@armstrong.com Inne kraje: AXIOM CANOPY & KNIFE EDGE CANOPY Axiom Canopy oraz Knife Edge Canopy to system profili brzegowych przeznaczonych do tworzenia "chmurek" wypełnianych płytami sufitowymi. Złożone ze standardowych płyt i gotowych do zmontowania systemów Axiom, system Axiom Canopies pozwoli wyróżnic i zindywidualizować każde wnętrze. PG 2903 Job. No Produced by The Design Quorum, Gerrards Cross, Bucks UK. Tel: Printed on chlorine free paper from sustainable sources 05/2009
