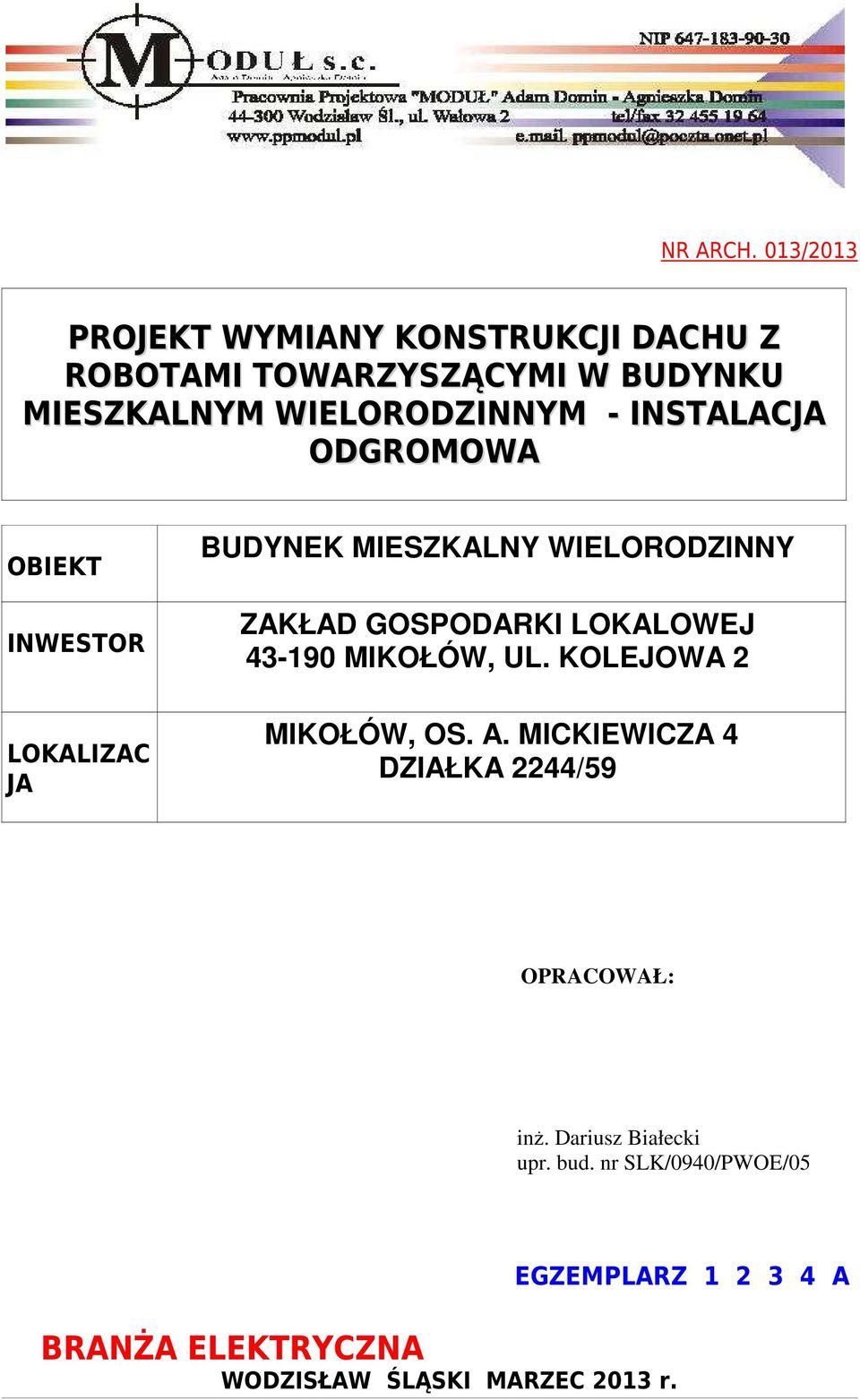

1 NR ARCH. 013/2013 PROJEKT WYMIANY KONSTRUKCJI DACHU Z ROBOTAMI TOWARZYSZĄCYMI W BUDYNKU MIESZKALNYM WIELORODZINNYM - INSTALACJA ODGROMOWA OBIEKT INWESTOR LOKALIZAC JA BUDYNEK MIESZKALNY WIELORODZINNY ZAKŁAD GOSPODARKI LOKALOWEJ MIKOŁÓW, UL. KOLEJOWA 2 MIKOŁÓW, OS. A. MICKIEWICZA 4 DZIAŁKA 2244/59 OPRACOWAŁ: inż. Dariusz Białecki upr. bud. nr SLK/0940/PWOE/05 BRANŻA ELEKTRYCZNA WODZISŁAW ŚLĄSKI MARZEC 2013 r. EGZEMPLARZ A

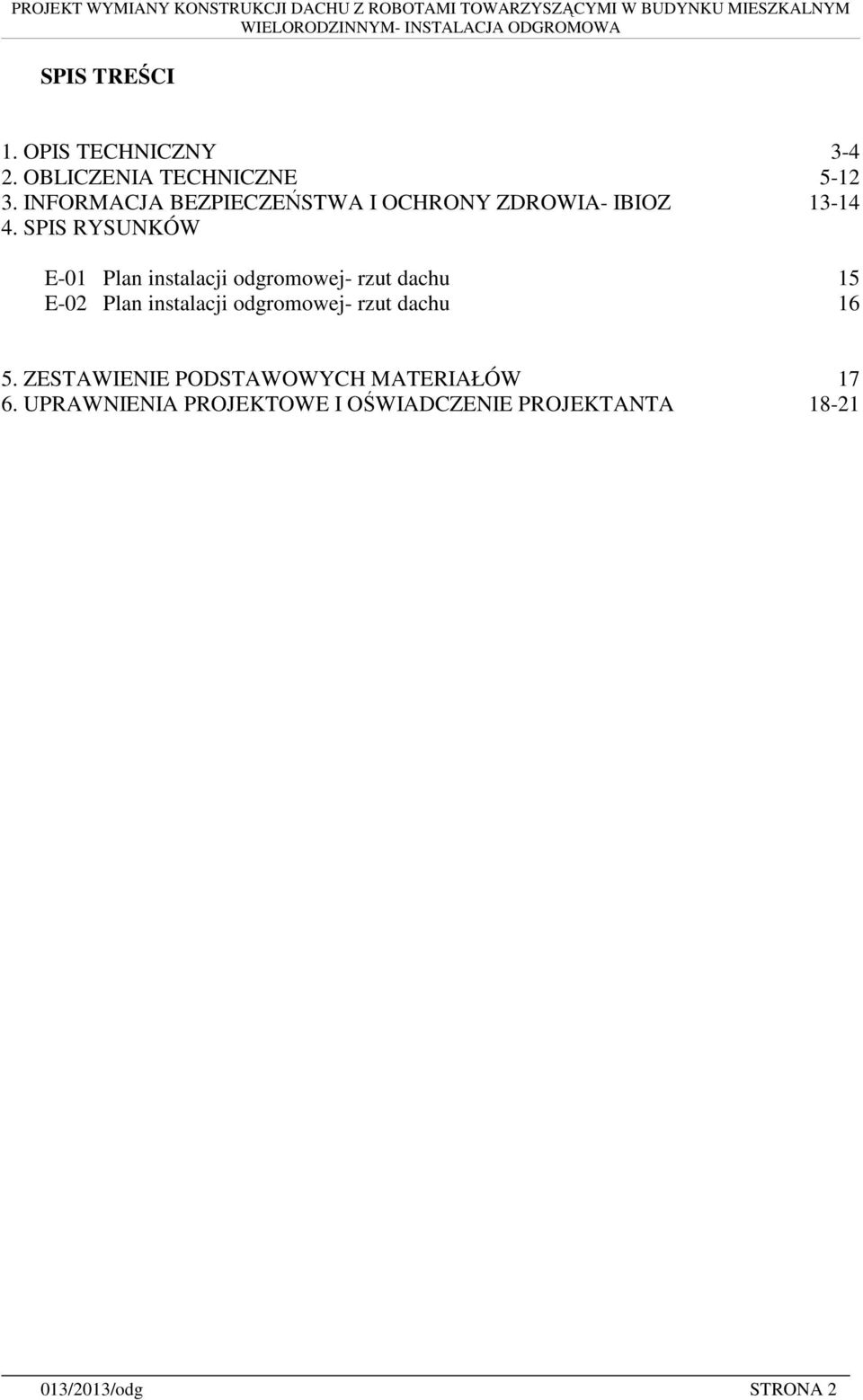

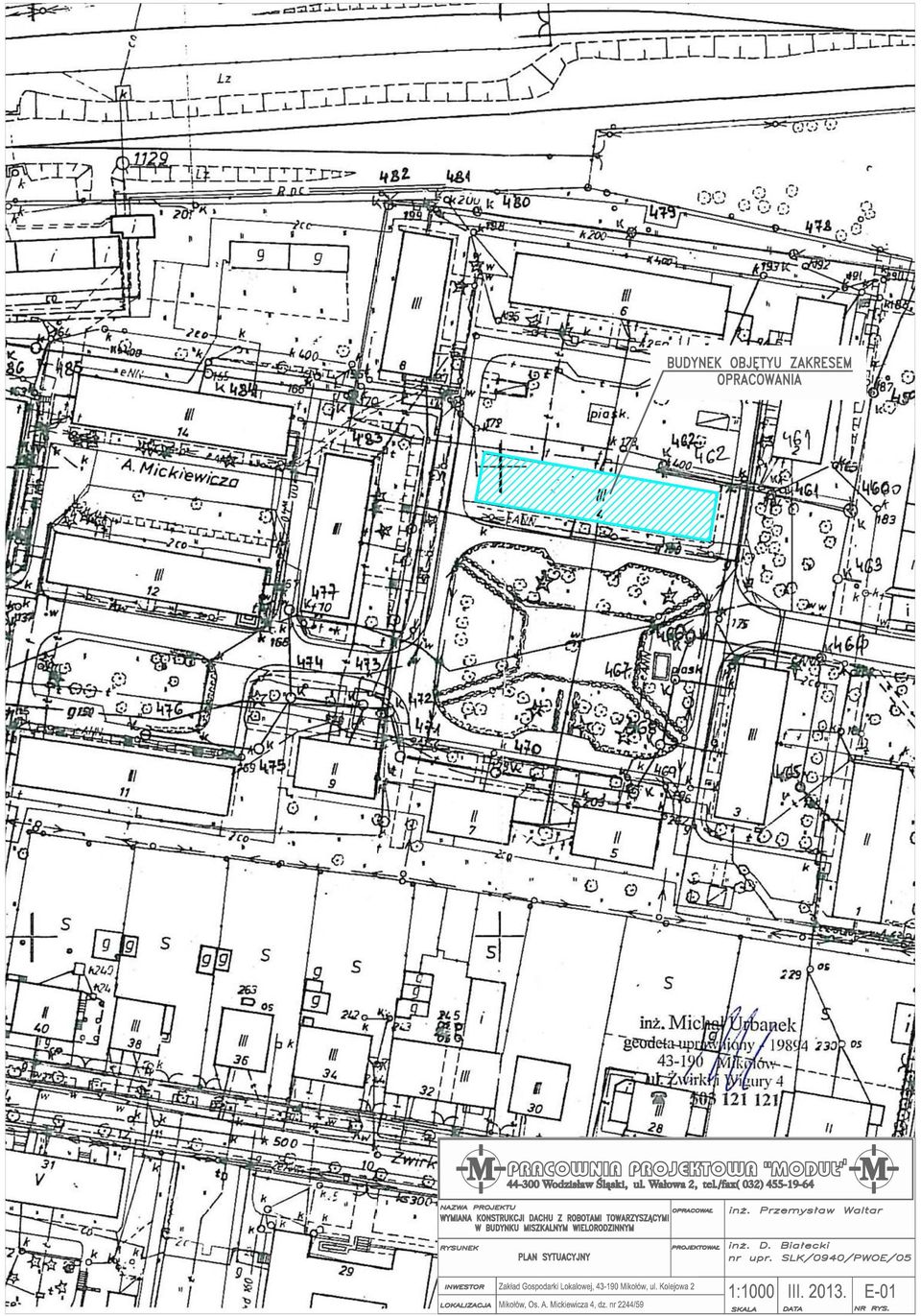

2 SPIS TREŚCI 1. OPIS TECHNICZNY OBLICZENIA TECHNICZNE INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA- IBIOZ SPIS RYSUNKÓW E-01 Plan instalacji odgromowej- rzut dachu 15 E-02 Plan instalacji odgromowej- rzut dachu ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW UPRAWNIENIA PROJEKTOWE I OŚWIADCZENIE PROJEKTANTA /2013/odg STRONA 2

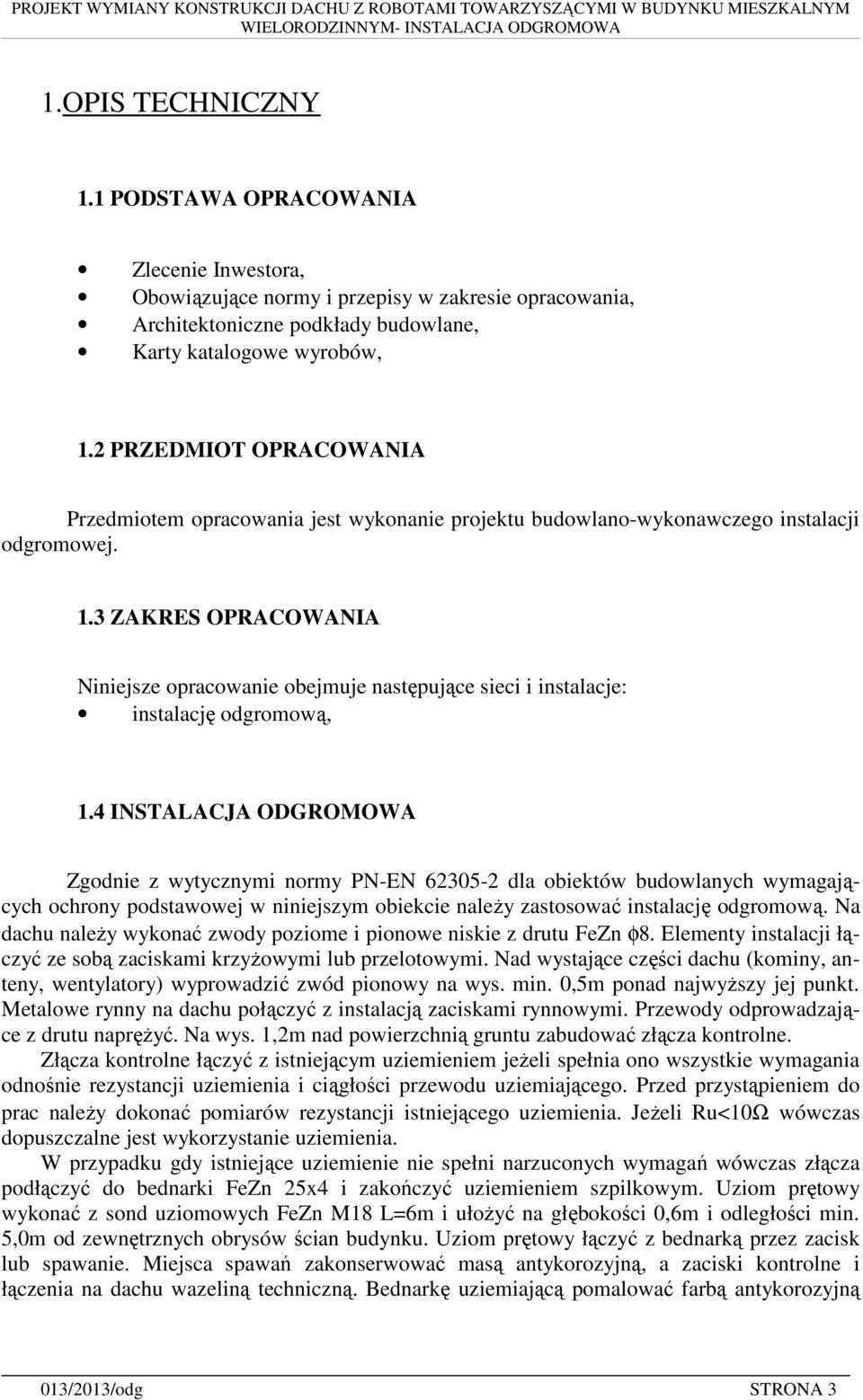

3 1.OPIS TECHNICZNY 1.1 PODSTAWA OPRACOWANIA Zlecenie Inwestora, Obowiązujące normy i przepisy w zakresie opracowania, Architektoniczne podkłady budowlane, Karty katalogowe wyrobów, 1.2 PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest wykonanie projektu budowlano-wykonawczego instalacji odgromowej. 1.3 ZAKRES OPRACOWANIA Niniejsze opracowanie obejmuje następujące sieci i instalacje: instalację odgromową, 1.4 INSTALACJA ODGROMOWA Zgodnie z wytycznymi normy PN-EN dla obiektów budowlanych wymagających ochrony podstawowej w niniejszym obiekcie należy zastosować instalację odgromową. Na dachu należy wykonać zwody poziome i pionowe niskie z drutu FeZn φ8. Elementy instalacji łączyć ze sobą zaciskami krzyżowymi lub przelotowymi. Nad wystające części dachu (kominy, anteny, wentylatory) wyprowadzić zwód pionowy na wys. min. 0,5m ponad najwyższy jej punkt. Metalowe rynny na dachu połączyć z instalacją zaciskami rynnowymi. Przewody odprowadzające z drutu naprężyć. Na wys. 1,2m nad powierzchnią gruntu zabudować złącza kontrolne. Złącza kontrolne łączyć z istniejącym uziemieniem jeżeli spełnia ono wszystkie wymagania odnośnie rezystancji uziemienia i ciągłości przewodu uziemiającego. Przed przystąpieniem do prac należy dokonać pomiarów rezystancji istniejącego uziemienia. Jeżeli Ru<10Ω wówczas dopuszczalne jest wykorzystanie uziemienia. W przypadku gdy istniejące uziemienie nie spełni narzuconych wymagań wówczas złącza podłączyć do bednarki FeZn 25x4 i zakończyć uziemieniem szpilkowym. Uziom prętowy wykonać z sond uziomowych FeZn M18 L=6m i ułożyć na głębokości 0,6m i odległości min. 5,0m od zewnętrznych obrysów ścian budynku. Uziom prętowy łączyć z bednarką przez zacisk lub spawanie. Miejsca spawań zakonserwować masą antykorozyjną, a zaciski kontrolne i łączenia na dachu wazeliną techniczną. Bednarkę uziemiającą pomalować farbą antykorozyjną 013/2013/odg STRONA 3

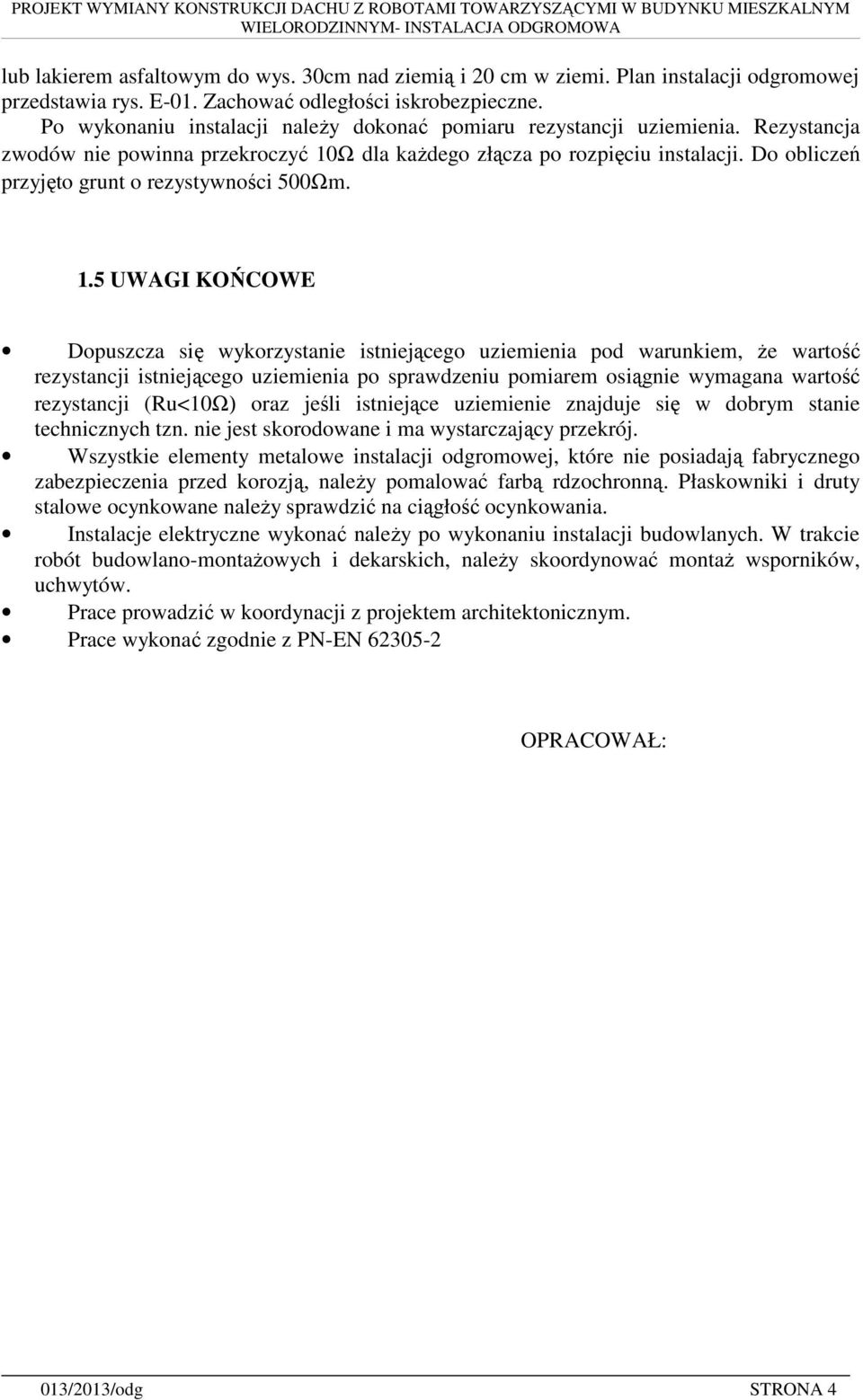

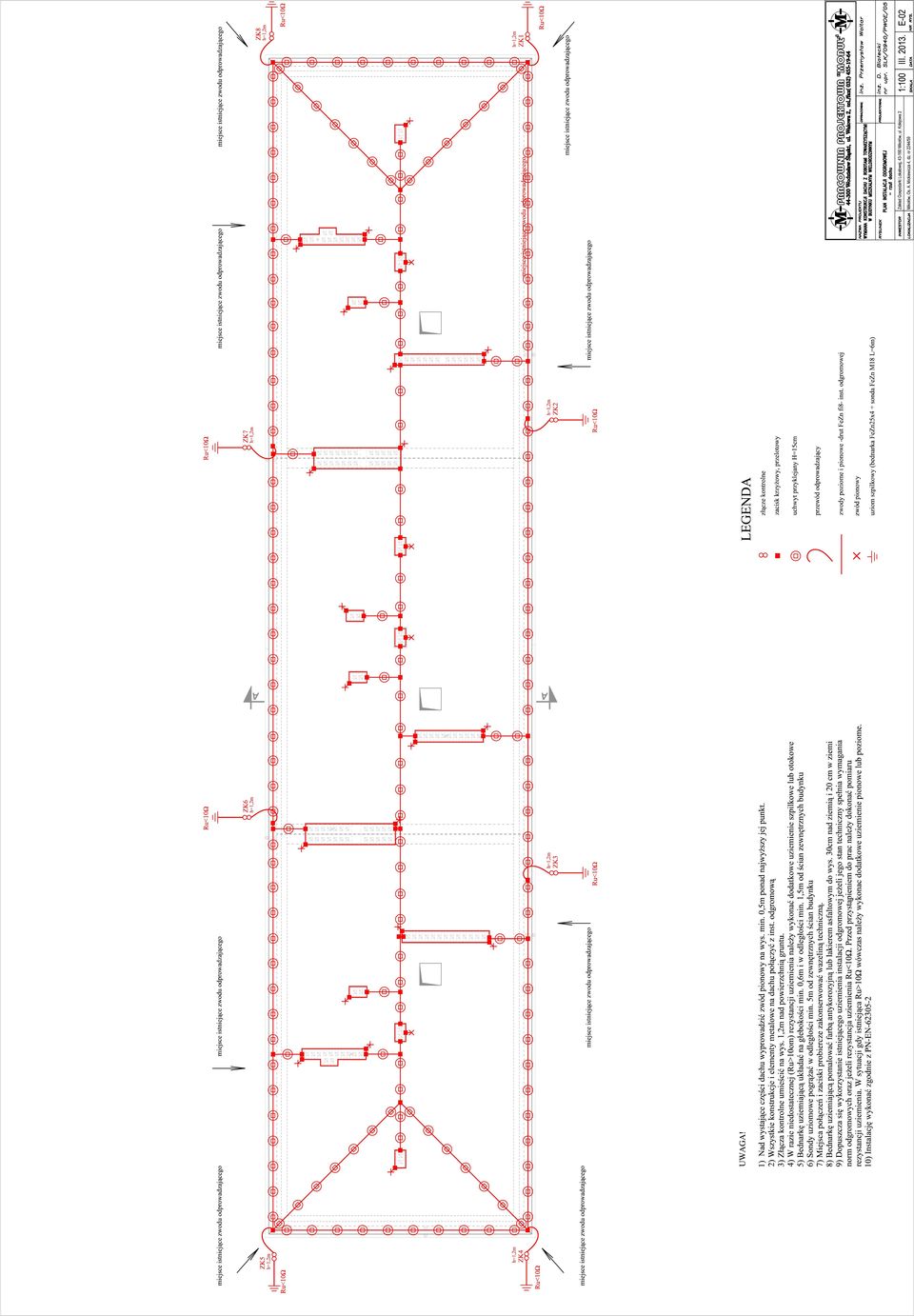

4 lub lakierem asfaltowym do wys. 30cm nad ziemią i 20 cm w ziemi. Plan instalacji odgromowej przedstawia rys. E-01. Zachować odległości iskrobezpieczne. Po wykonaniu instalacji należy dokonać pomiaru rezystancji uziemienia. Rezystancja zwodów nie powinna przekroczyć 10Ω dla każdego złącza po rozpięciu instalacji. Do obliczeń przyjęto grunt o rezystywności 500Ωm. 1.5 UWAGI KOŃCOWE Dopuszcza się wykorzystanie istniejącego uziemienia pod warunkiem, że wartość rezystancji istniejącego uziemienia po sprawdzeniu pomiarem osiągnie wymagana wartość rezystancji (Ru<10Ω) oraz jeśli istniejące uziemienie znajduje się w dobrym stanie technicznych tzn. nie jest skorodowane i ma wystarczający przekrój. Wszystkie elementy metalowe instalacji odgromowej, które nie posiadają fabrycznego zabezpieczenia przed korozją, należy pomalować farbą rdzochronną. Płaskowniki i druty stalowe ocynkowane należy sprawdzić na ciągłość ocynkowania. Instalacje elektryczne wykonać należy po wykonaniu instalacji budowlanych. W trakcie robót budowlano-montażowych i dekarskich, należy skoordynować montaż wsporników, uchwytów. Prace prowadzić w koordynacji z projektem architektonicznym. Prace wykonać zgodnie z PN-EN OPRACOWAŁ: 013/2013/odg STRONA 4

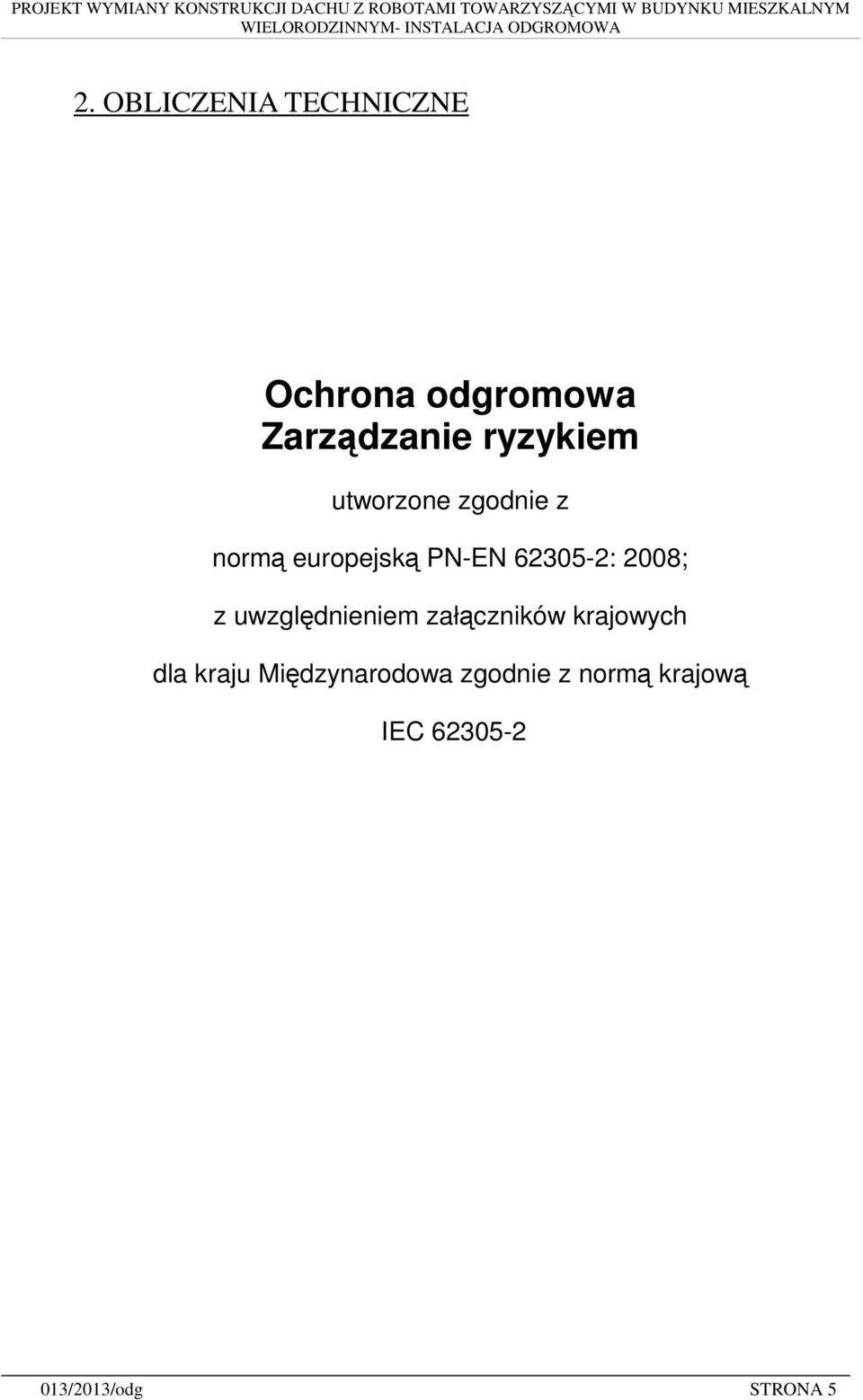

5 2. OBLICZENIA TECHNICZNE Ochrona odgromowa Zarządzanie ryzykiem utworzone zgodnie z normą europejską PN-EN : 2008; z uwzględnieniem załączników krajowych dla kraju Międzynarodowa zgodnie z normą krajową IEC /2013/odg STRONA 5

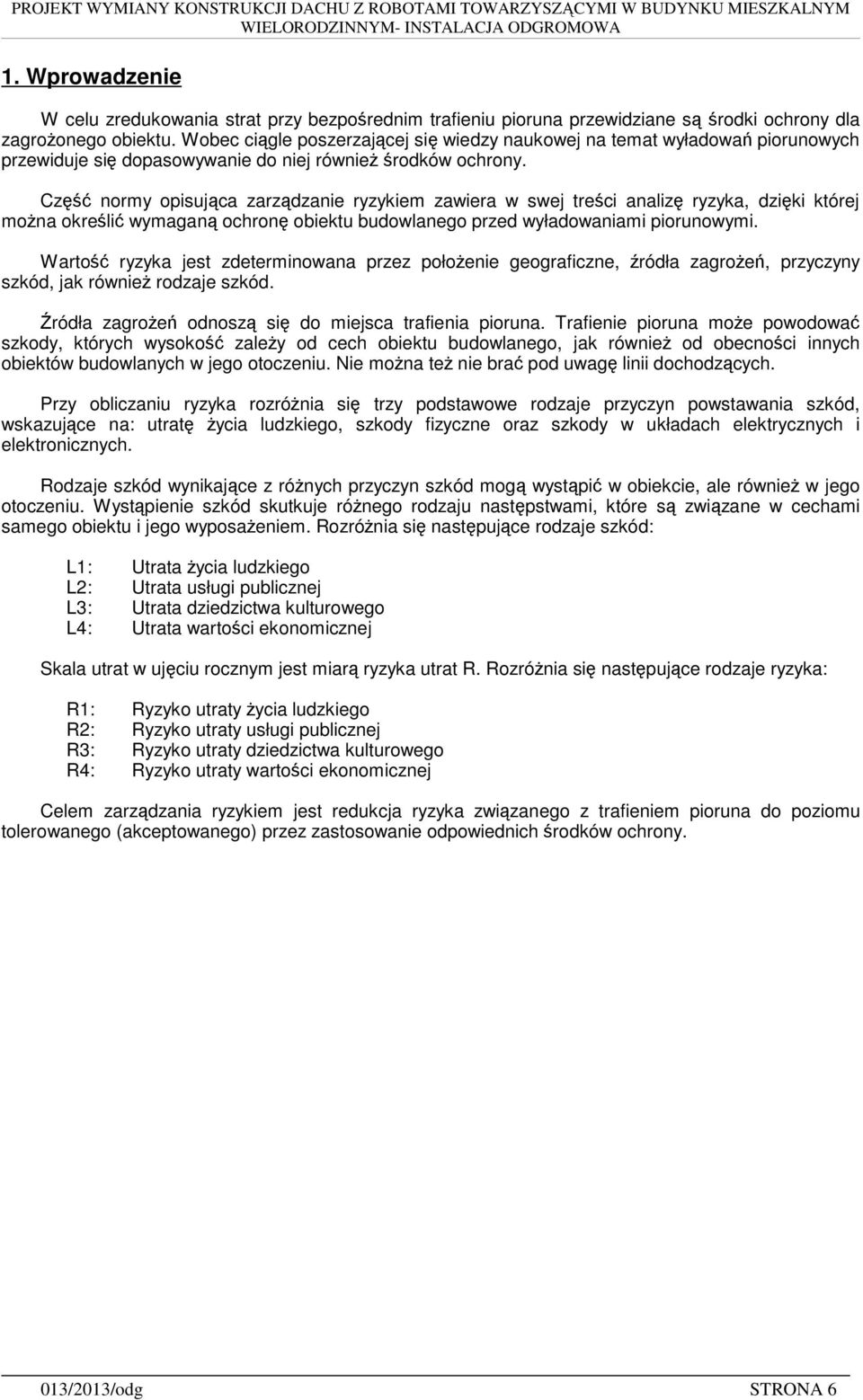

6 1. Wprowadzenie W celu zredukowania strat przy bezpośrednim trafieniu pioruna przewidziane są środki ochrony dla zagrożonego obiektu. Wobec ciągle poszerzającej się wiedzy naukowej na temat wyładowań piorunowych przewiduje się dopasowywanie do niej również środków ochrony. Część normy opisująca zarządzanie ryzykiem zawiera w swej treści analizę ryzyka, dzięki której można określić wymaganą ochronę obiektu budowlanego przed wyładowaniami piorunowymi. Wartość ryzyka jest zdeterminowana przez położenie geograficzne, źródła zagrożeń, przyczyny szkód, jak również rodzaje szkód. Źródła zagrożeń odnoszą się do miejsca trafienia pioruna. Trafienie pioruna może powodować szkody, których wysokość zależy od cech obiektu budowlanego, jak również od obecności innych obiektów budowlanych w jego otoczeniu. Nie można też nie brać pod uwagę linii dochodzących. Przy obliczaniu ryzyka rozróżnia się trzy podstawowe rodzaje przyczyn powstawania szkód, wskazujące na: utratę życia ludzkiego, szkody fizyczne oraz szkody w układach elektrycznych i elektronicznych. Rodzaje szkód wynikające z różnych przyczyn szkód mogą wystąpić w obiekcie, ale również w jego otoczeniu. Wystąpienie szkód skutkuje różnego rodzaju następstwami, które są związane w cechami samego obiektu i jego wyposażeniem. Rozróżnia się następujące rodzaje szkód: L1: Utrata życia ludzkiego L2: Utrata usługi publicznej L3: Utrata dziedzictwa kulturowego L4: Utrata wartości ekonomicznej Skala utrat w ujęciu rocznym jest miarą ryzyka utrat R. Rozróżnia się następujące rodzaje ryzyka: R1: Ryzyko utraty życia ludzkiego R2: Ryzyko utraty usługi publicznej R3: Ryzyko utraty dziedzictwa kulturowego R4: Ryzyko utraty wartości ekonomicznej Celem zarządzania ryzykiem jest redukcja ryzyka związanego z trafieniem pioruna do poziomu tolerowanego (akceptowanego) przez zastosowanie odpowiednich środków ochrony. 013/2013/odg STRONA 6

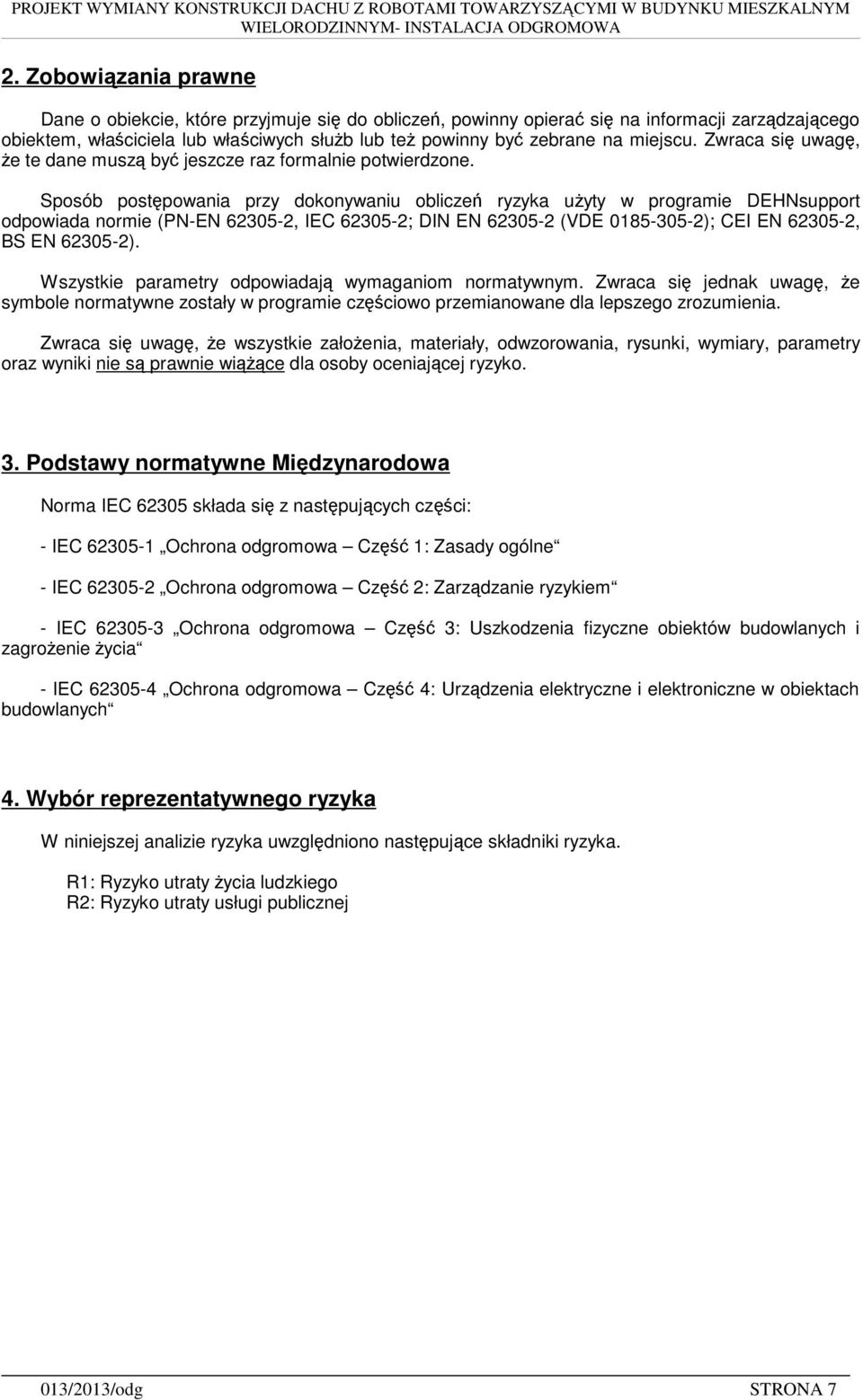

7 2. Zobowiązania prawne Dane o obiekcie, które przyjmuje się do obliczeń, powinny opierać się na informacji zarządzającego obiektem, właściciela lub właściwych służb lub też powinny być zebrane na miejscu. Zwraca się uwagę, że te dane muszą być jeszcze raz formalnie potwierdzone. Sposób postępowania przy dokonywaniu obliczeń ryzyka użyty w programie DEHNsupport odpowiada normie (PN-EN , IEC ; DIN EN (VDE ); CEI EN , BS EN ). Wszystkie parametry odpowiadają wymaganiom normatywnym. Zwraca się jednak uwagę, że symbole normatywne zostały w programie częściowo przemianowane dla lepszego zrozumienia. Zwraca się uwagę, że wszystkie założenia, materiały, odwzorowania, rysunki, wymiary, parametry oraz wyniki nie są prawnie wiążące dla osoby oceniającej ryzyko. 3. Podstawy normatywne Międzynarodowa Norma IEC składa się z następujących części: - IEC Ochrona odgromowa Część 1: Zasady ogólne - IEC Ochrona odgromowa Część 2: Zarządzanie ryzykiem - IEC Ochrona odgromowa Część 3: Uszkodzenia fizyczne obiektów budowlanych i zagrożenie życia - IEC Ochrona odgromowa Część 4: Urządzenia elektryczne i elektroniczne w obiektach budowlanych 4. Wybór reprezentatywnego ryzyka W niniejszej analizie ryzyka uwzględniono następujące składniki ryzyka. R1: Ryzyko utraty życia ludzkiego R2: Ryzyko utraty usługi publicznej 013/2013/odg STRONA 7

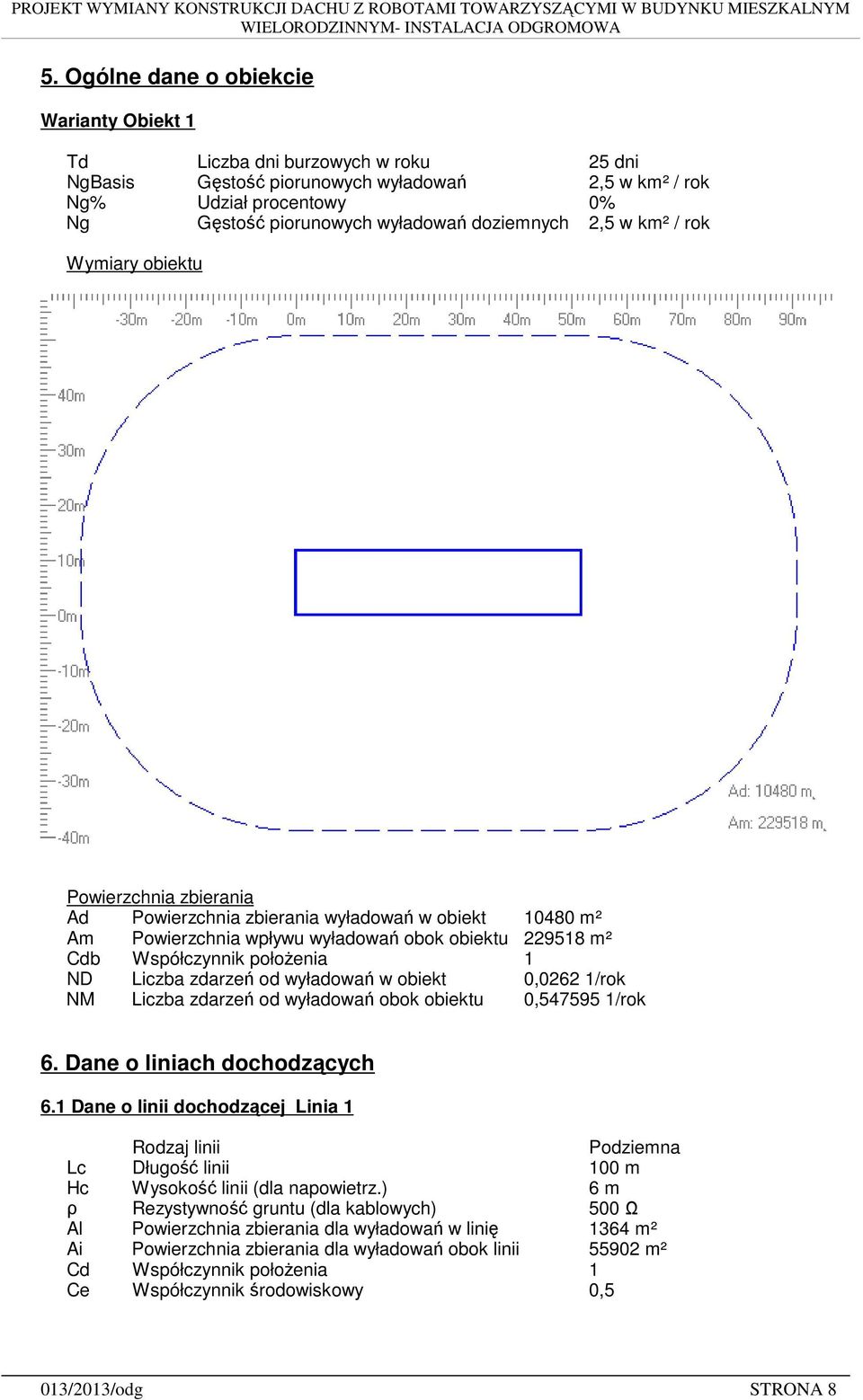

8 5. Ogólne dane o obiekcie Warianty Obiekt 1 Td Liczba dni burzowych w roku 25 dni NgBasis Gęstość piorunowych wyładowań 2,5 w km² / rok Ng% Udział procentowy 0% Ng Gęstość piorunowych wyładowań doziemnych 2,5 w km² / rok Wymiary obiektu Powierzchnia zbierania Ad Powierzchnia zbierania wyładowań w obiekt m² Am Powierzchnia wpływu wyładowań obok obiektu m² Cdb Współczynnik położenia 1 ND Liczba zdarzeń od wyładowań w obiekt 0,0262 1/rok NM Liczba zdarzeń od wyładowań obok obiektu 0, /rok 6. Dane o liniach dochodzących 6.1 Dane o linii dochodzącej Linia 1 Rodzaj linii Podziemna Lc Długość linii 100 m Hc Wysokość linii (dla napowietrz.) 6 m ρ Rezystywność gruntu (dla kablowych) 500 Ω Al Powierzchnia zbierania dla wyładowań w linię 1364 m² Ai Powierzchnia zbierania dla wyładowań obok linii m² Cd Współczynnik położenia 1 Ce Współczynnik środowiskowy 0,5 013/2013/odg STRONA 8

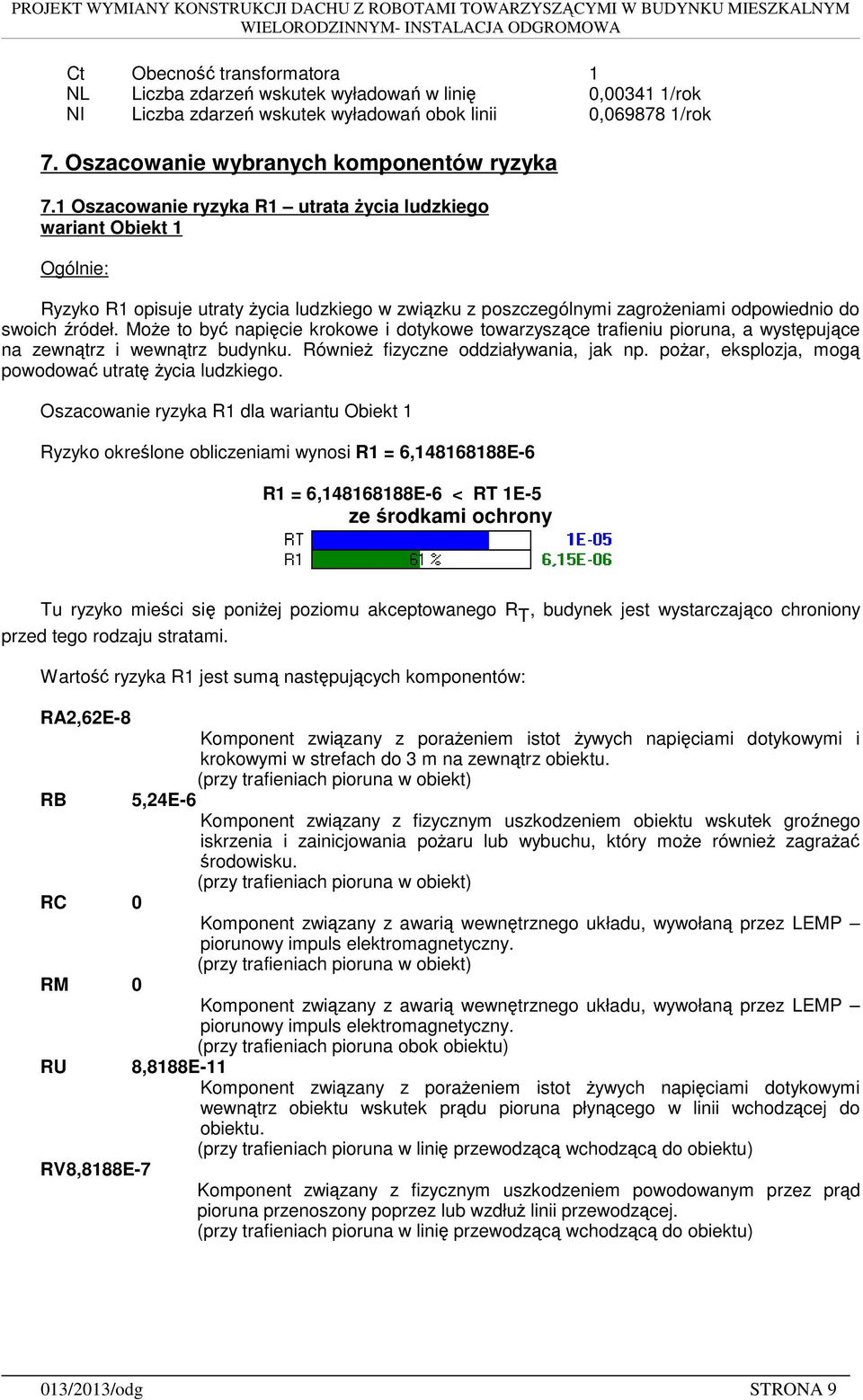

9 Ct Obecność transformatora 1 NL Liczba zdarzeń wskutek wyładowań w linię 0, /rok NI Liczba zdarzeń wskutek wyładowań obok linii 0, /rok 7. Oszacowanie wybranych komponentów ryzyka 7.1 Oszacowanie ryzyka R1 utrata życia ludzkiego wariant Obiekt 1 Ogólnie: Ryzyko R1 opisuje utraty życia ludzkiego w związku z poszczególnymi zagrożeniami odpowiednio do swoich źródeł. Może to być napięcie krokowe i dotykowe towarzyszące trafieniu pioruna, a występujące na zewnątrz i wewnątrz budynku. Również fizyczne oddziaływania, jak np. pożar, eksplozja, mogą powodować utratę życia ludzkiego. Oszacowanie ryzyka R1 dla wariantu Obiekt 1 Ryzyko określone obliczeniami wynosi R1 = 6, E-6 R1 = 6, E-6 < RT 1E-5 ze środkami ochrony Tu ryzyko mieści się poniżej poziomu akceptowanego R T, budynek jest wystarczająco chroniony przed tego rodzaju stratami. Wartość ryzyka R1 jest sumą następujących komponentów: RA2,62E-8 Komponent związany z porażeniem istot żywych napięciami dotykowymi i krokowymi w strefach do 3 m na zewnątrz obiektu. (przy trafieniach pioruna w obiekt) RB 5,24E-6 Komponent związany z fizycznym uszkodzeniem obiektu wskutek groźnego iskrzenia i zainicjowania pożaru lub wybuchu, który może również zagrażać środowisku. (przy trafieniach pioruna w obiekt) RC 0 Komponent związany z awarią wewnętrznego układu, wywołaną przez LEMP piorunowy impuls elektromagnetyczny. (przy trafieniach pioruna w obiekt) RM 0 Komponent związany z awarią wewnętrznego układu, wywołaną przez LEMP piorunowy impuls elektromagnetyczny. (przy trafieniach pioruna obok obiektu) RU 8,8188E-11 Komponent związany z porażeniem istot żywych napięciami dotykowymi wewnątrz obiektu wskutek prądu pioruna płynącego w linii wchodzącej do obiektu. (przy trafieniach pioruna w linię przewodzącą wchodzącą do obiektu) RV8,8188E-7 Komponent związany z fizycznym uszkodzeniem powodowanym przez prąd pioruna przenoszony poprzez lub wzdłuż linii przewodzącej. (przy trafieniach pioruna w linię przewodzącą wchodzącą do obiektu) 013/2013/odg STRONA 9

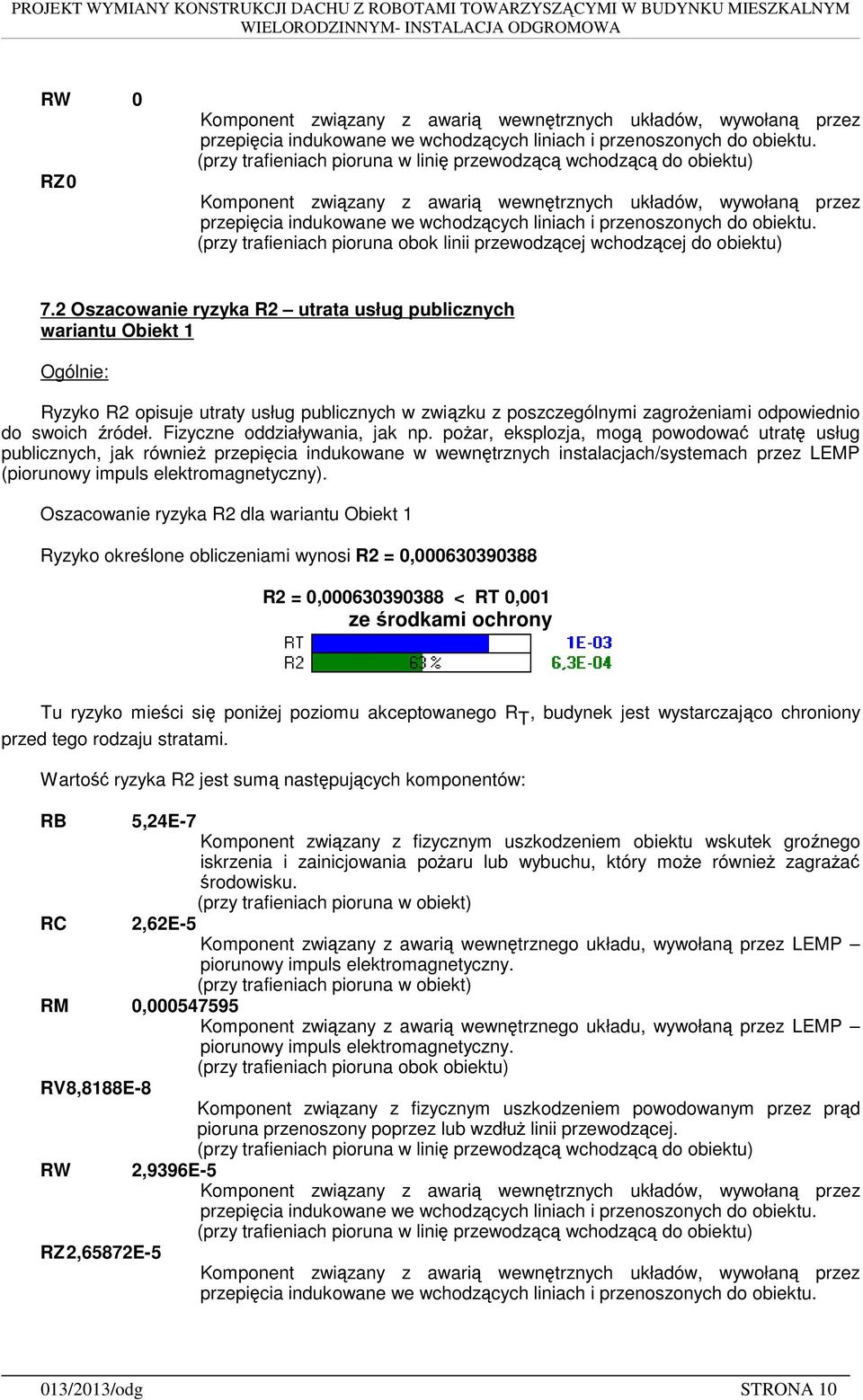

10 RW 0 RZ0 Komponent związany z awarią wewnętrznych układów, wywołaną przez przepięcia indukowane we wchodzących liniach i przenoszonych do obiektu. (przy trafieniach pioruna w linię przewodzącą wchodzącą do obiektu) Komponent związany z awarią wewnętrznych układów, wywołaną przez przepięcia indukowane we wchodzących liniach i przenoszonych do obiektu. (przy trafieniach pioruna obok linii przewodzącej wchodzącej do obiektu) 7.2 Oszacowanie ryzyka R2 utrata usług publicznych wariantu Obiekt 1 Ogólnie: Ryzyko R2 opisuje utraty usług publicznych w związku z poszczególnymi zagrożeniami odpowiednio do swoich źródeł. Fizyczne oddziaływania, jak np. pożar, eksplozja, mogą powodować utratę usług publicznych, jak również przepięcia indukowane w wewnętrznych instalacjach/systemach przez LEMP (piorunowy impuls elektromagnetyczny). Oszacowanie ryzyka R2 dla wariantu Obiekt 1 Ryzyko określone obliczeniami wynosi R2 = 0, R2 = 0, < RT 0,001 ze środkami ochrony Tu ryzyko mieści się poniżej poziomu akceptowanego R T, budynek jest wystarczająco chroniony przed tego rodzaju stratami. Wartość ryzyka R2 jest sumą następujących komponentów: RB RC 5,24E-7 Komponent związany z fizycznym uszkodzeniem obiektu wskutek groźnego iskrzenia i zainicjowania pożaru lub wybuchu, który może również zagrażać środowisku. (przy trafieniach pioruna w obiekt) 2,62E-5 Komponent związany z awarią wewnętrznego układu, wywołaną przez LEMP piorunowy impuls elektromagnetyczny. (przy trafieniach pioruna w obiekt) RM 0, Komponent związany z awarią wewnętrznego układu, wywołaną przez LEMP piorunowy impuls elektromagnetyczny. (przy trafieniach pioruna obok obiektu) RV8,8188E-8 Komponent związany z fizycznym uszkodzeniem powodowanym przez prąd pioruna przenoszony poprzez lub wzdłuż linii przewodzącej. (przy trafieniach pioruna w linię przewodzącą wchodzącą do obiektu) RW RZ2,65872E-5 2,9396E-5 Komponent związany z awarią wewnętrznych układów, wywołaną przez przepięcia indukowane we wchodzących liniach i przenoszonych do obiektu. (przy trafieniach pioruna w linię przewodzącą wchodzącą do obiektu) Komponent związany z awarią wewnętrznych układów, wywołaną przez przepięcia indukowane we wchodzących liniach i przenoszonych do obiektu. 013/2013/odg STRONA 10

11 (przy trafieniach pioruna obok linii przewodzącej wchodzącej do obiektu) 8. Dodatkowe Informacje 8.1 Elementy urządzenia piorunochronnego Elementy LPS powinny wytrzymywać bez uszkodzenia elektromagnetyczne skutki prądu pioruna i przewidywalne przypadkowe naprężenia. Można to osiągnąć przez dobór elementów, które przeszły pomyślnie badania zgodne z normą wieloczęściową EN Wszystkie elementy powinny odpowiadać normie wieloczęściowej EN Poszczególne arkusze normy dotyczą: EN :2008, Elementy urządzenia piorunochronnego (LPS) - Część 1: Wymagania stawiane elementom połączeniowym EN :2008, Elementy urządzenia piorunochronnego (LPC) - Część 2: Wymagania dotyczące przewodów i uziomów EN : A1:2009, Elementy urządzenia piorunochronnego (LPC) - Część 3: Wymagania dotyczące iskierników izolacyjnych (oryg) EN :2008, Elementy urządzenia piorunochronnego (LPC) - Część 4: Wymagania dotyczące elementów mocujących przewody (oryg.) EN :2009, Elementy urządzenia piorunochronnego (LPC) - Część 5: Wymagania dotyczące uziomowych studzienek kontrolnych i ich uszczelnień (oryg.) EN :2008 Wymagania dotyczące elementów połączeniowych Wymagania dotyczące metalowych elementów połączeniowych, jak np. złączki, elementy łączące i mostkujące, elementy rozprężane i złącza pomiarowe, zostały zdefiniowane w normie EN To oznacza, że projektant/wykonawca musi dobrać elementy urządzenia piorunochronnego do przewidywanego obciążenia (klasa H lub N) w miejscu montażu. Tak np. do zwodu pionowego (przez który płynie 100% prądu pioruna) zastosowana zostanie złączka klasy H (100 ka). Do połączeń wewnątrz siatki zwodów lub elementów uziemiających (gdzie przepływa tylko część prądu piorunowego) dobieramy zaciski klasy N (50 ka). Spełnienie tych wymogów dla poszczególnych elementów winno być wykazane w drodze badań przeprowadzonych przez producenta EN :2008 Wymagania dotyczące przewodów i uziomów Dla przewodów, z których wykonywane są zwody i uziomy, norma EN stawia konkretne wymagania dotyczące: - właściwości mechanicznych (wytrzymałości na rozciąganie i wydłużenie), - właściwości elektrycznych (maksymalna rezystywność) - badań środowiskowych. Dla uziomów pionowych oraz prętów uziemiających norma EN nakłada wymagania dotyczące doboru materiałów, kształtu i przekroju oraz właściwości mechanicznych i elektrycznych. Spełnienie wymogów normy stanowi istotną cechę produktu i winno zostać przez producenta zawarte w kartach katalogowych oraz raportach badawczych EN : A1:2009 Wymagania dotyczące iskierników izolacyjnych Podano wymagania i badania iskierników izolacyjnych (ISG) przeznaczonych do urządzeń piorunochronnych. Iskierniki te mogą być stosowane do pośredniego łączenia urządzenia piorunochronnego z innymi pobliskimi urządzeniami metalowymi, których łączenie bezpośrednie jest niemożliwe ze względów funkcjonalnych Zgodnie z zapisami normy EN iskierniki separacyjne (wszystkie ich elementy konstrukcyjne) muszą być pewne i trwałe oraz bezpieczne w obsłudze dla ludzi i otoczenia. 013/2013/odg STRONA 11

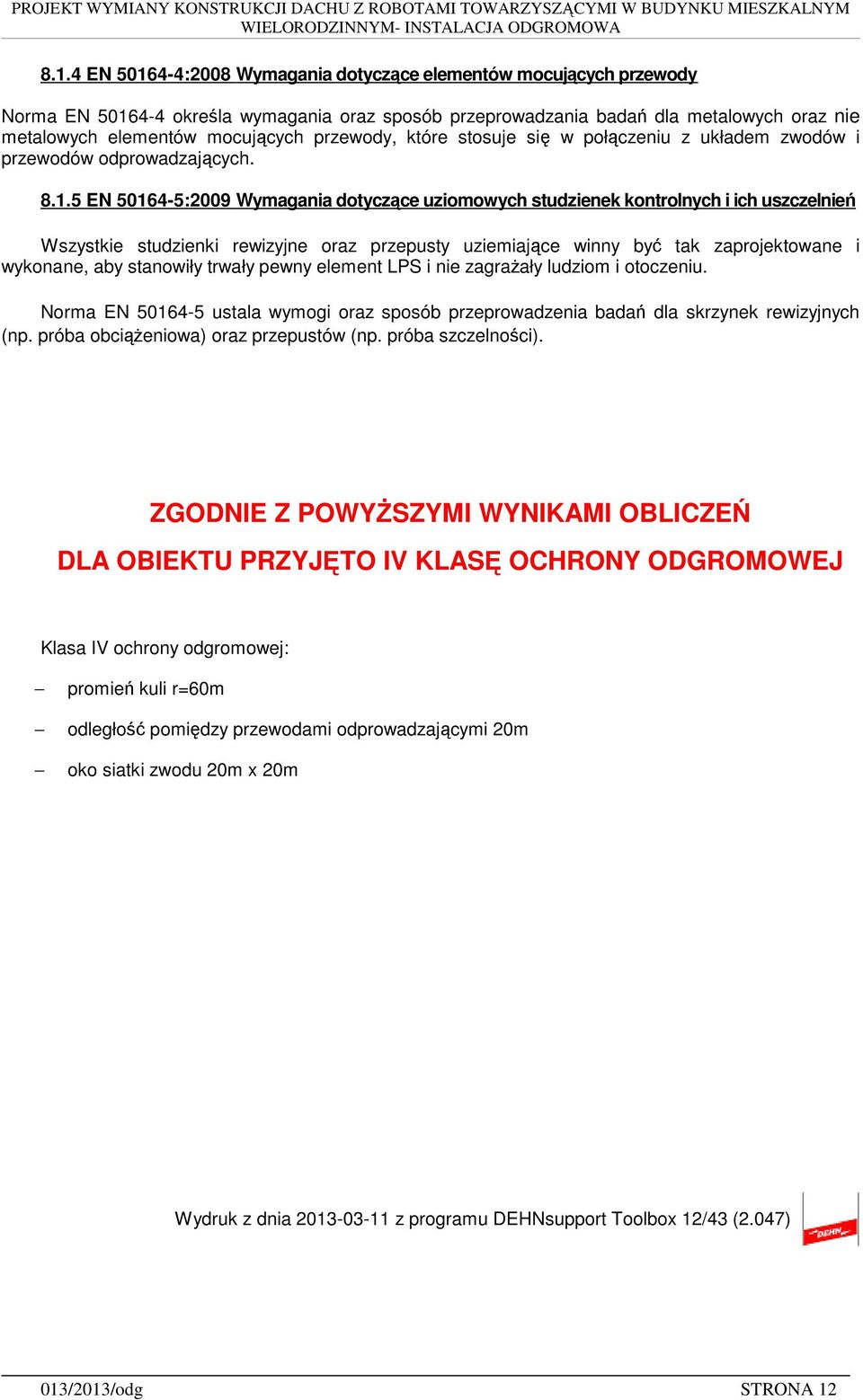

12 8.1.4 EN :2008 Wymagania dotyczące elementów mocujących przewody Norma EN określa wymagania oraz sposób przeprowadzania badań dla metalowych oraz nie metalowych elementów mocujących przewody, które stosuje się w połączeniu z układem zwodów i przewodów odprowadzających EN :2009 Wymagania dotyczące uziomowych studzienek kontrolnych i ich uszczelnień Wszystkie studzienki rewizyjne oraz przepusty uziemiające winny być tak zaprojektowane i wykonane, aby stanowiły trwały pewny element LPS i nie zagrażały ludziom i otoczeniu. Norma EN ustala wymogi oraz sposób przeprowadzenia badań dla skrzynek rewizyjnych (np. próba obciążeniowa) oraz przepustów (np. próba szczelności). ZGODNIE Z POWYŻSZYMI WYNIKAMI OBLICZEŃ DLA OBIEKTU PRZYJĘTO IV KLASĘ OCHRONY ODGROMOWEJ Klasa IV ochrony odgromowej: promień kuli r=60m odległość pomiędzy przewodami odprowadzającymi 20m oko siatki zwodu 20m x 20m Wydruk z dnia z programu DEHNsupport Toolbox 12/43 (2.047) 013/2013/odg STRONA 12

13 3. INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA NA PODSTAWIE ROZPORZĄDZENIA MINISTRA INFRASTRUKTURY Z DNIA 23 CZERWCA 2003 R. UWAGA!!! NA PODSTAWIE NINIEJSZEJ INFORMACJI KIEROWNIK BUDOWY PRZED PRZYSTĄPIENIEM DO ROBÓT BUDOWLANYCH ZOBOWIĄZANY JEST WYKONAĆ PLAN BEZPIECZEŃSTWA I OCHRONY ZDROWIA ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW Przedmiotowa realizacja obejmuje instalację odgromową budynku. Ze względu rodzaj prac elektrycznych związanych z budową instalacji odgromowej, proponuje się następującą kolejność wykonania robót: - zabezpieczenie i oznakowanie terenu inwestycji; - wykonanie instalacji uziemiającej; - wykonanie zwodów pionowych odprowadzających; - wykonanie zwodów poziomych na dachu budynku; 3.2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH. Na przedmiotowej parceli nie znajduje żaden dodatkowy obiekt budowlany poza istniejącym WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIE DZIAŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI. Lokalizacja inwestycji rodzi zagrożenia wynikające z budowy projektowanego obiektu zlokalizowanego w granicy działki, co pociąga za sobą konieczność: - szczególnego zabezpieczenia inwestycji od strony ulicy jak również od pozostałych granic posesji, - szczególnej uwagi przed porażeniem prądem od elementów sieci energetycznych, - szczególnej uwagi ze względu na niebezpieczeństwa wynikające od elementów sieci gazowych i wodnych, 3.4. WSKAZANIE DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH, OKREŚLAJĄCE SKALĘ I RODZAJE ZAGROŻEŃ ORAZ MIEJSCE I CZAS ICH WYSTĘPOWANIA. Zagrożeniem będą prace związane: - od ruchomych elementów sprzętu elektrycznego (w całym zakresie prowadzonych prac), - porażenia prądem elektrycznym w trakcie prac pomiarowo-montażowych - upadku z wysokości przy pracach montażowych instalacji odgromowej 013/2013/odg STRONA 13

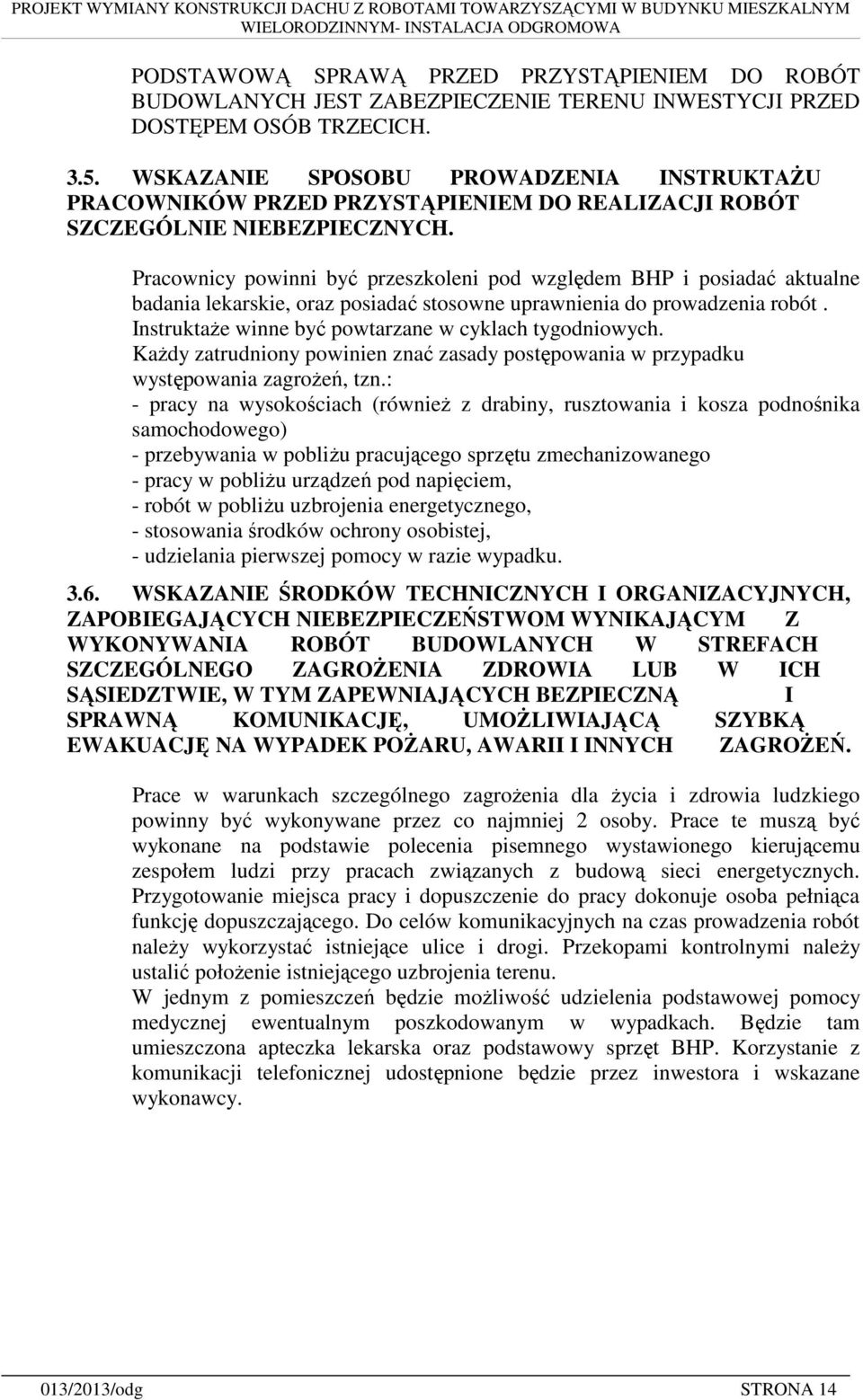

14 PODSTAWOWĄ SPRAWĄ PRZED PRZYSTĄPIENIEM DO ROBÓT BUDOWLANYCH JEST ZABEZPIECZENIE TERENU INWESTYCJI PRZED DOSTĘPEM OSÓB TRZECICH WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH. Pracownicy powinni być przeszkoleni pod względem BHP i posiadać aktualne badania lekarskie, oraz posiadać stosowne uprawnienia do prowadzenia robót. Instruktaże winne być powtarzane w cyklach tygodniowych. Każdy zatrudniony powinien znać zasady postępowania w przypadku występowania zagrożeń, tzn.: - pracy na wysokościach (również z drabiny, rusztowania i kosza podnośnika samochodowego) - przebywania w pobliżu pracującego sprzętu zmechanizowanego - pracy w pobliżu urządzeń pod napięciem, - robót w pobliżu uzbrojenia energetycznego, - stosowania środków ochrony osobistej, - udzielania pierwszej pomocy w razie wypadku WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH, ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA LUB W ICH SĄSIEDZTWIE, W TYM ZAPEWNIAJĄCYCH BEZPIECZNĄ I SPRAWNĄ KOMUNIKACJĘ, UMOŻLIWIAJĄCĄ SZYBKĄ EWAKUACJĘ NA WYPADEK POŻARU, AWARII I INNYCH ZAGROŻEŃ. Prace w warunkach szczególnego zagrożenia dla życia i zdrowia ludzkiego powinny być wykonywane przez co najmniej 2 osoby. Prace te muszą być wykonane na podstawie polecenia pisemnego wystawionego kierującemu zespołem ludzi przy pracach związanych z budową sieci energetycznych. Przygotowanie miejsca pracy i dopuszczenie do pracy dokonuje osoba pełniąca funkcję dopuszczającego. Do celów komunikacyjnych na czas prowadzenia robót należy wykorzystać istniejące ulice i drogi. Przekopami kontrolnymi należy ustalić położenie istniejącego uzbrojenia terenu. W jednym z pomieszczeń będzie możliwość udzielenia podstawowej pomocy medycznej ewentualnym poszkodowanym w wypadkach. Będzie tam umieszczona apteczka lekarska oraz podstawowy sprzęt BHP. Korzystanie z komunikacji telefonicznej udostępnione będzie przez inwestora i wskazane wykonawcy. 013/2013/odg STRONA 14

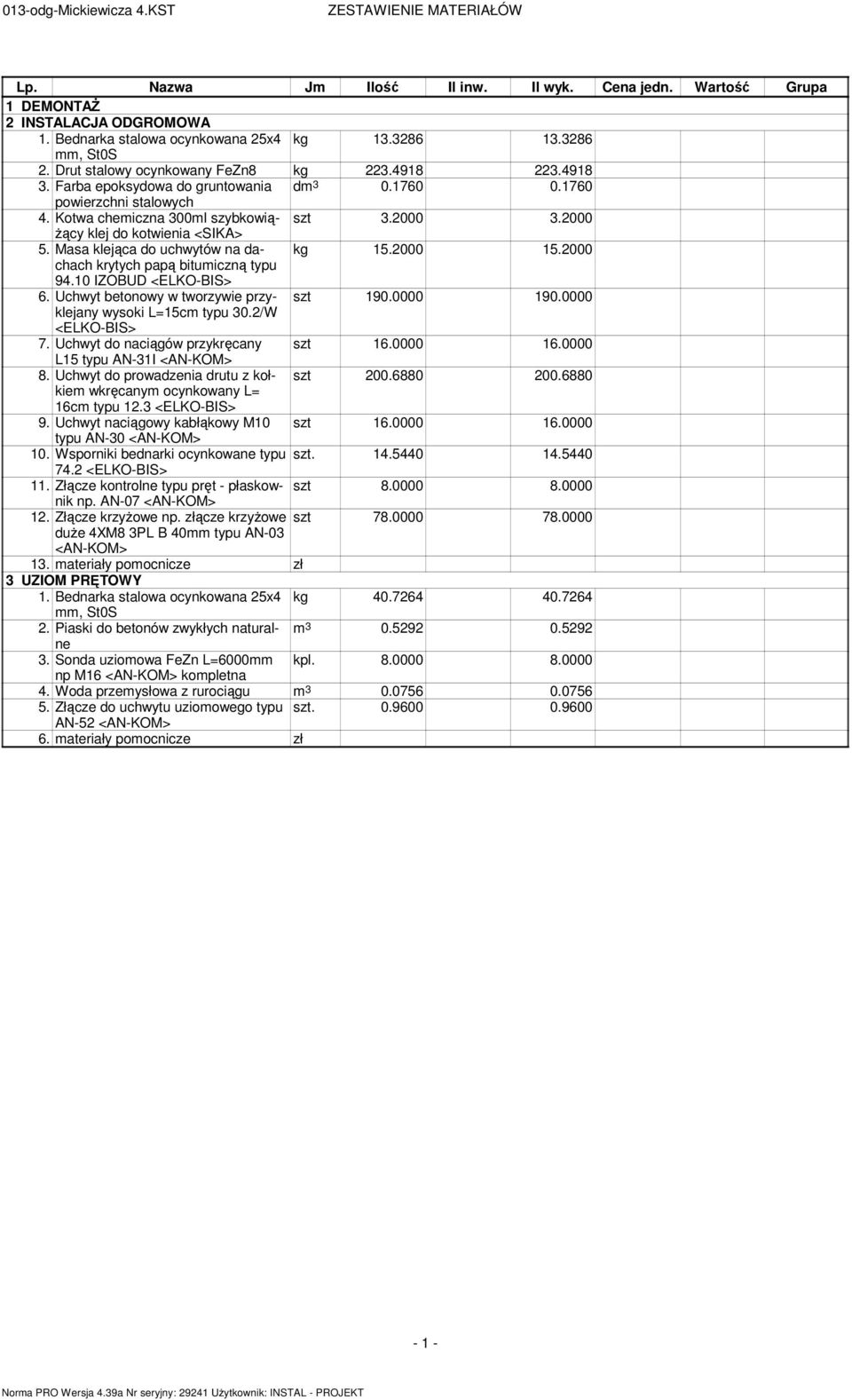

15 013-odg-Mickiewicza 4.KST ZESTAWIENIE MATERIAŁÓW Lp. Nazwa Jm Ilość Il inw. Il wyk. Cena jedn. Wartość Grupa 1 DEMONTAŻ 2 INSTALACJA ODGROMOWA 1. Bednarka stalowa ocynkowana 25x4 kg mm, St0S 2. Drut stalowy ocynkowany FeZn8 kg Farba epoksydowa do gruntowania dm powierzchni stalowych 4. Kotwa chemiczna 300ml szybkowiążący szt klej do kotwienia <SIKA> 5. Masa klejąca do uchwytów na dachach kg krytych papą bitumiczną typu IZOBUD <ELKO-BIS> 6. Uchwyt betonowy w tworzywie przyklejany szt wysoki L=15cm typu 30.2/W <ELKO-BIS> 7. Uchwyt do naciągów przykręcany szt L15 typu AN-31I <AN-KOM> 8. Uchwyt do prowadzenia drutu z kołkiem szt wkręcanym ocynkowany L= 16cm typu 12.3 <ELKO-BIS> 9. Uchwyt naciągowy kabłąkowy M10 szt typu AN-30 <AN-KOM> 10. Wsporniki bednarki ocynkowane typu szt <ELKO-BIS> 11. Złącze kontrolne typu pręt - płaskownik szt np. AN-07 <AN-KOM> 12. Złącze krzyżowe np. złącze krzyżowe szt duże 4XM8 3PL B 40mm typu AN-03 <AN-KOM> 13. materiały pomocnicze zł 3 UZIOM PRĘTOWY 1. Bednarka stalowa ocynkowana 25x4 kg mm, St0S 2. Piaski do betonów zwykłych naturalne m Sonda uziomowa FeZn L=6000mm kpl np M16 <AN-KOM> kompletna 4. Woda przemysłowa z rurociągu m Złącze do uchwytu uziomowego typu szt AN-52 <AN-KOM> 6. materiały pomocnicze zł Norma PRO Wersja 4.39a Nr seryjny: Użytkownik: INSTAL - PROJEKT
