1 Wykorzystanie wirtualizacji w kluczowych scenariuszach data-center Jacek Kochan, Jerzy Mikołajczak, Sebastian Petruczynik, Marek Zawadzki Poznańskie Centrum Superkomputerowo Sieciowe Microsoft Technology Review Warszawa,

2 Poznańskie Centrum Superkomputerowo-Sieciowe Operator Poznańskiej Sieci Miejskiej POZMAN Operator Polskiego Internetu Optycznego sieci PIONIER Centrum przetwarzania i przechowywania danych (HPC/HTC) oraz hosting zaawansowanych technologii Centrum Bezpieczeństwa Sieci i Systemów Centrum badawczo-rozwojowe (R&D R&D) dla sieci, portali i gridów nowej generacji Centrum Innowacji Microsoft

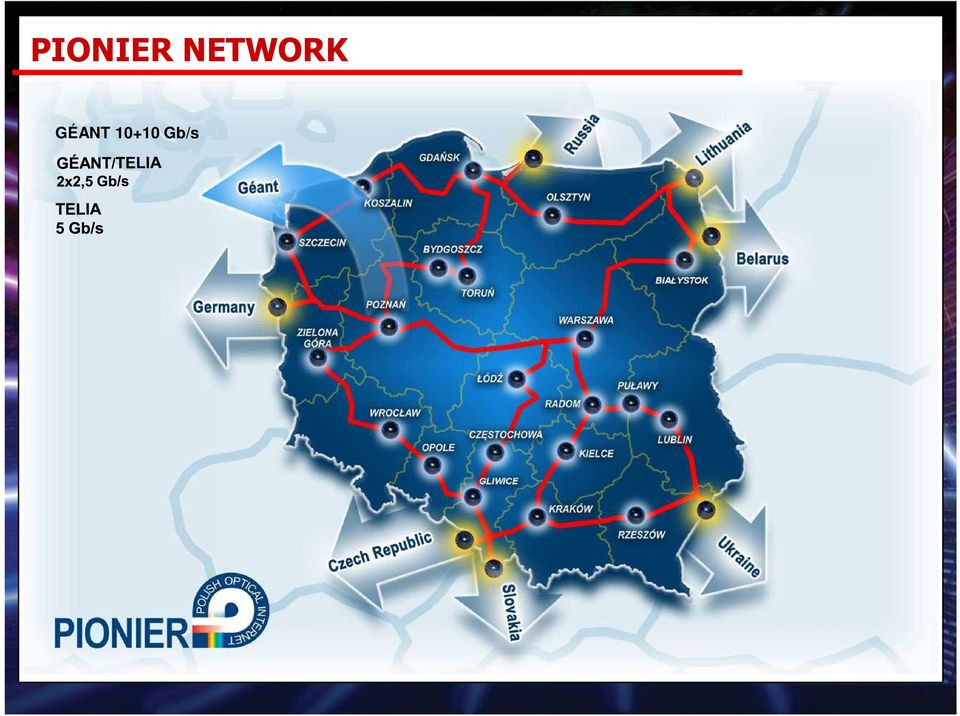

3 PIONIER NETWORK GÉANT Gb/s

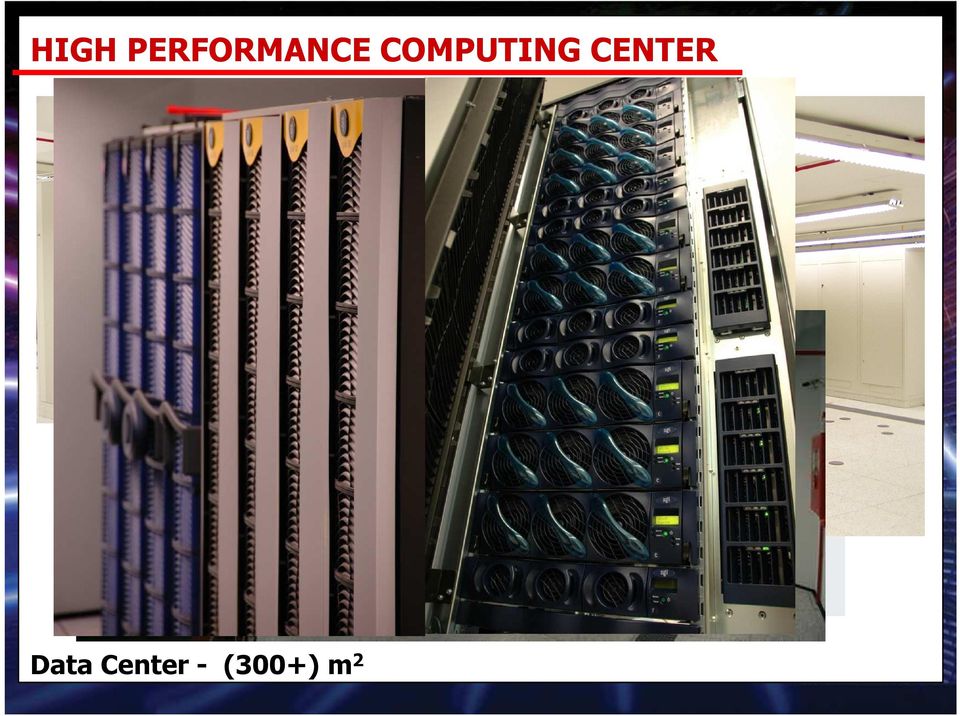

4 HIGH PERFORMANCE COMPUTING CENTER Data Center - (300+) m2

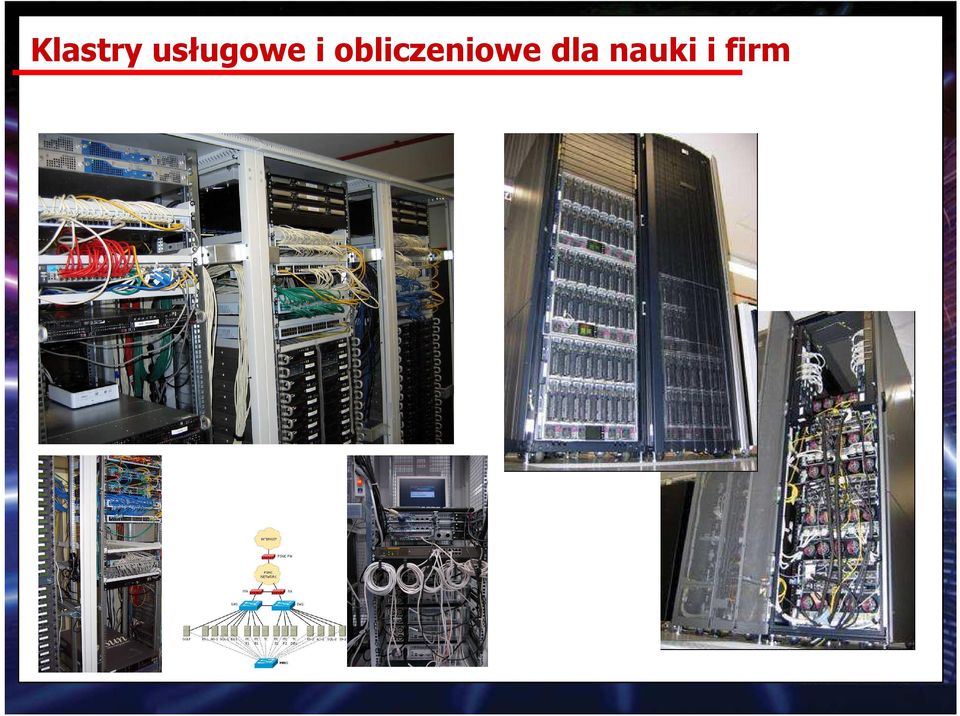

5 Klastry usługowe i obliczeniowe dla nauki i firm

6 MICROSOFT INNOVATION CENTER New Technologies Services and Outsourcing Research and Development Security Trainings

7 MICROSOFT INNOVATION CENTER Selected activities: Advanced hosting for MOSS-based portals Student and startup programs (free accounts, documentation and trainings) Nationwide and (NEW!) ExchangeLabs/Outlook Live deployment & support Telemedicine (Poznan University of Technology) Security audits and trainings

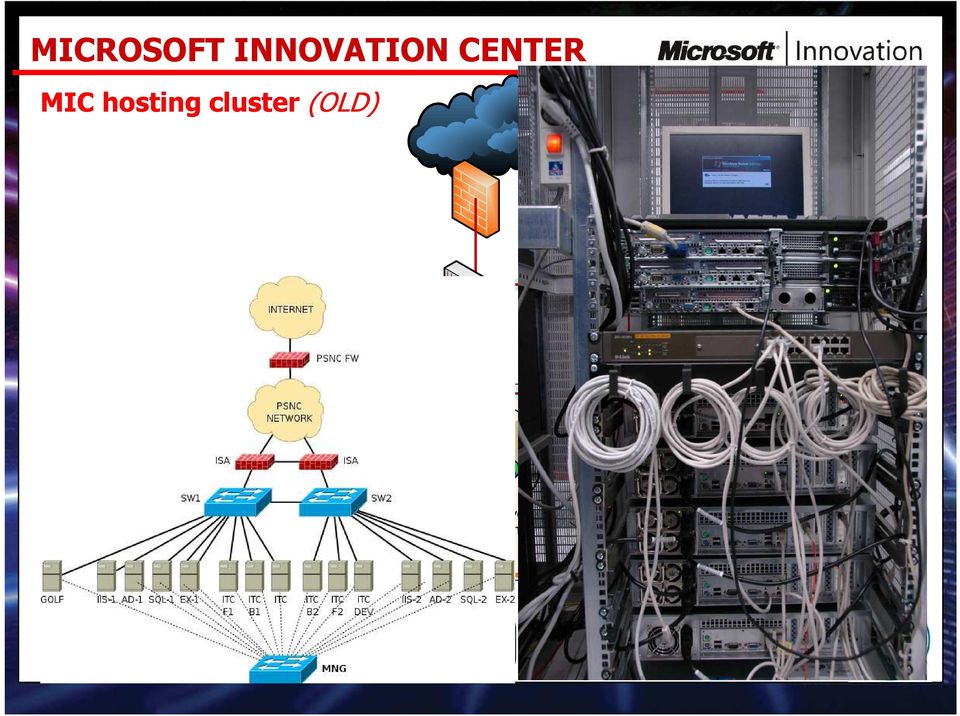

8 MICROSOFT INNOVATION CENTER MIC hosting cluster (OLD) Active Directory User accounts DNS MS Exchange Antispam Antivirus Outlook Web Access IIS 6.0 Virtual WWW servers HELM management panel FTP ASP.NET SQL Server 2005 User databases Storage FC/SCSI

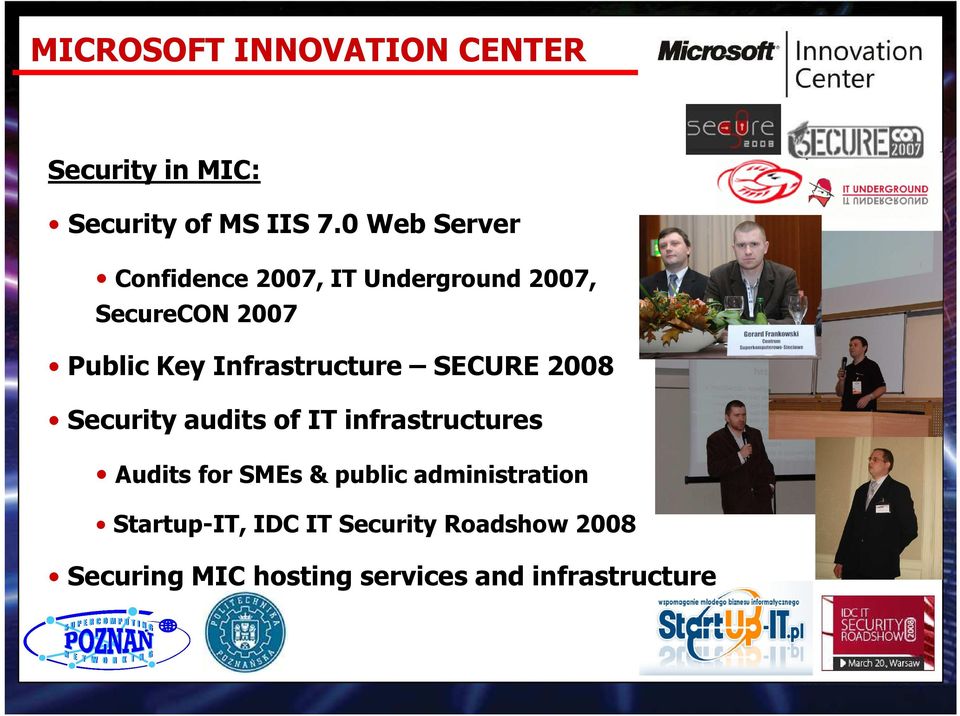

9 MICROSOFT INNOVATION CENTER Security in MIC: Security of MS IIS 7.0 Web Server Confidence 2007, IT Underground 2007, SecureCON 2007 Public Key Infrastructure SECURE 2008 Security audits of IT infrastructures Audits for SMEs & public administration Startup-IT, IDC IT Security Roadshow 2008 Securing MIC hosting services and infrastructure

10 MICROSOFT INNOVATION CENTER MIC conferences and security trainings: 2 MIC conferences Modern technologies closer to us (2007, 2008) participants + live webcasts hosting, security, multimedia, telemedicine Security trainings program (since 2007) 4 security trainings a year participants + live webcasts IIS 7.0, secure coding, antispam solutions,...

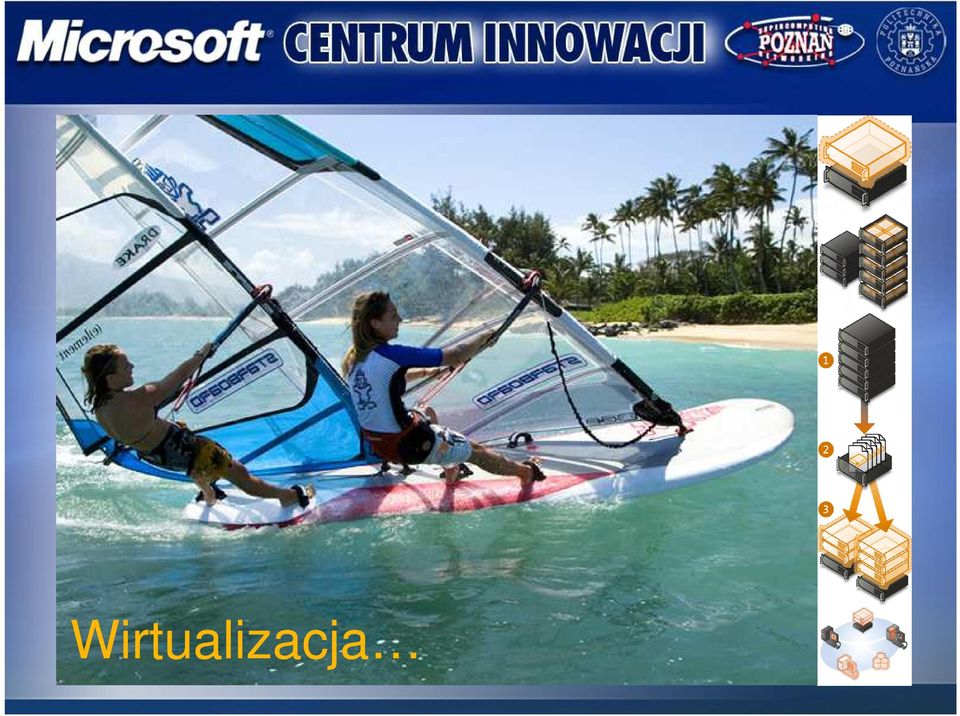

11 Wirtualizacja 11

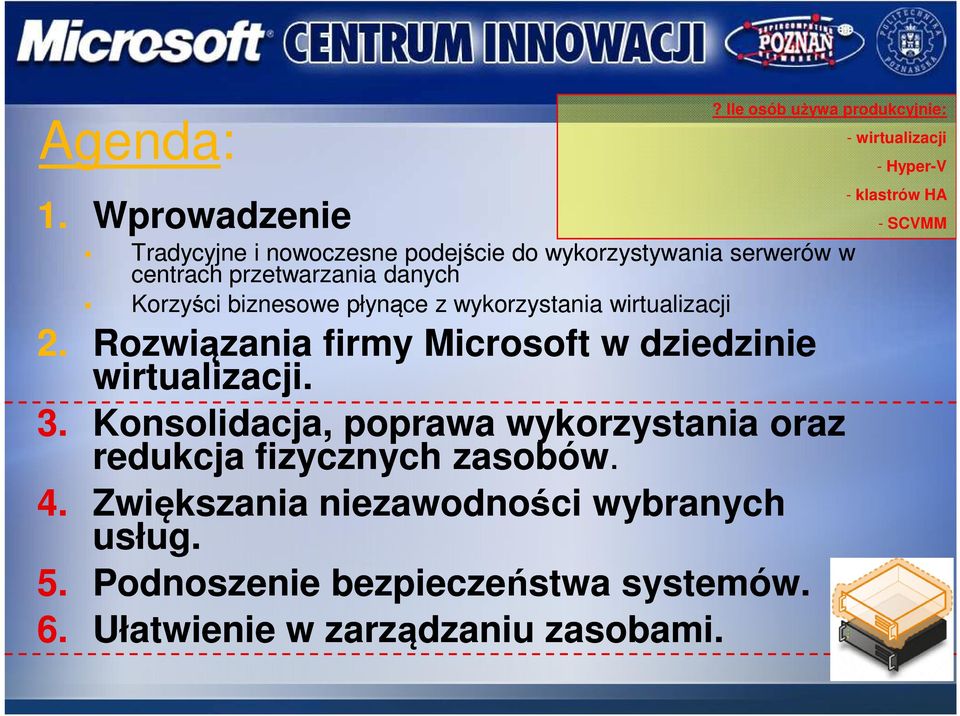

12 Agenda: 1. Wprowadzenie? Ile osób używa produkcyjnie: Tradycyjne i nowoczesne podejście do wykorzystywania serwerów w centrach przetwarzania danych Korzyści biznesowe płynące z wykorzystania wirtualizacji 2. Rozwiązania firmy Microsoft w dziedzinie wirtualizacji. 3. Konsolidacja, poprawa wykorzystania oraz redukcja fizycznych zasobów. 4. Zwiększania niezawodności wybranych usług. 5. Podnoszenie bezpieczeństwa systemów. 6. Ułatwienie w zarządzaniu zasobami. - wirtualizacji - Hyper-V - klastrów HA - SCVMM 12

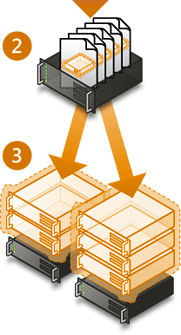

13 Wprowadzenie Wykorzystanie serwerów w data-center: TRADYCYJNIE usługa = dedykowany serwer wykorzystanie danej usługi definiuje utylizację serwera wysoka niezawodność usług = redundancja dedykowanych zasobów fizycznych separacja usług zakup maszyn zarządzanie usługami = zarządzanie zasobami fizycznymi NOWOCZEŚNIE serwer fizyczny oznacza pulę zasobów (cpu, ram, hdd, sieć) do dowolnego rozdysponowania pomiędzy usługami 13

14 Wprowadzenie Korzyści biznesowe płynące z wykorzystania wirtualizacji: Lepsze wykorzystanie środków zainwestowanych w zakup serwerów. Oszczędności związane z zasilaniem (serwerów oraz klimatyzatorów) i miejscem w serwerowni. Ułatwione a więc tańsze zarządzanie Elastyczność wykorzystania posiadanych zasobów. Możliwość zwiększenia niezawodności usług. Możliwość wykorzystania wirtualizacji do zwiększenia bezpieczeństwa systemów 14

15 MS Rozwiązania firmy Microsoft w dziedzinie wirtualizacji: Virtual PC 2007 SP1 (desktop, emulacja sprzętu PC, freeware) Microsoft Virtual Server 2005 R2 (lepsze wsparcie dla systemów serwerowych) Microsoft Enterprise Desktop Virtualization (MED-V) (repozytorium maszyn wirtualnych i separacja aplikacji na desktopie) AppV Application Virtualization (framework do izolacji aplikacji przy użyciu centralnego serwera) Hyper-V (Windows Server 2008) sprzętowa wirtualizacja (wymaga Intel VT lub AMD-V, hypervisor) rola w Windows Server 2008 (możliwość dodania innych ról) Hyper-V Server (CLI+mmc, brak innych ról, freeware) Microsoft System Center Virtual Machine Manager 2008 (SCVMM) obsługa różnych platform (Hyper-V, Virtual Server, VMware ESX) wsparcie dla konsolidacji (+ Operations Manager: które maszyny są słabo obciążone) Intelligent Placement (rekomendacja serwera dla maszyny wirt. na podstawie wymagań) biblioteka zasobów (dyski, obrazy, konfiguracje, itd.) wsparcie do zarządzania usługą Failover Clustering konwersje P2V/V2V wsparcie dla PowerShell dla automatyzacji zadań integracja z AD 15

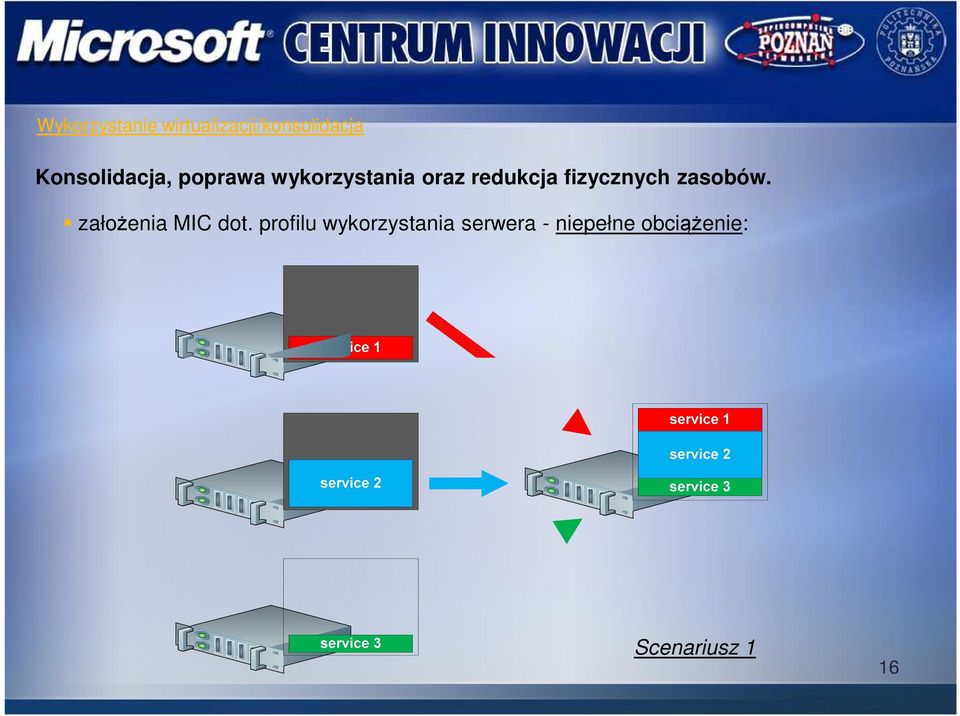

16 Wykorzystanie wirtualizacji/konsolidacja Konsolidacja, poprawa wykorzystania oraz redukcja fizycznych zasobów. założenia MIC dot. profilu wykorzystania serwera - niepełne obciążenie: Scenariusz 1 16

17 Wykorzystanie wirtualizacji/konsolidacja obsłużone żądania Scenariusz 1: konsolidacja nie w pełni obciążonych serwerów fizycznych (IIS) serwer fizyczny/4cpu 1 serwer fizyczny/4cpu 1 serwer wirtualny/1cpu 1 serwer fizyczny/1cpu 2 serwery wirtualne/1 cpu każdy 2 serwery fizyczne/1 cpu każdy 3 serwery wirtualne/1 cpu każdy 3 serwery fizyczne/1 cpu każdy 4 serwery wirtualne/1cpu każdy 4 serwery fizyczne/1cpu każdy 50 0 serwer 17

18 Wykorzystanie wirtualizacji/konsolidacja obsłużone żądania Scenariusz 1: konsolidacja nie w pełni obciążonych serwerów fizycznych (SQL) serwer fizyczny/4cpu 1 serwer fizyczny/4cpu serwer wirtualny/1cpu serwer fizyczny/1cpu 2 serwery wirtualne/1 cpu każdy 2 serwery fizyczne/1 cpu każdy serwery wirtualne/1 cpu każdy 3 serwery fizyczne/1 cpu każdy 4 serwery wirtualne/1cpu każdy 4 serwery fizyczne/1cpu każdy serwer 18

19 Wykorzystanie wirtualizacji/konsolidacja Analiza obciążenia serwera: 4x[VPS 1cpu] (SQL), load ~20%/VPS: wyłączenie 3 serwerów 19

20 Wykorzystanie wirtualizacji/konsolidacja Scenariusz 1: konsolidacja nie w pełni obciążonych serwerów fizycznych (SQL) obsłużone żądania n x 4cpu = możliwość wykorzystania max. procesorów przez każdy serwer wirtualny serwer fizyczny/4cpu (load 20%) serwer wirtualny/4cpu serwery wirtualne/4 cpu każdy 3 serwery wirtualne/4 cpu każdy 4 serwery wirtualne/4 cpu każdy

21 Wykorzystanie wirtualizacji/(de)konsolidacja (de)konsolidacja, poprawa wykorzystania oraz redukcja fizycznych zasobów. założenia MIC dot. profilu wykorzystania serwera rozkładanie w pełni obciążonego serwera: po co? np. aby zyskać niezawodność lub udostępnić Adm. pytanie ile żądań mniej obsłużymy? Scenariusz 2 21

22 Wykorzystanie wirtualizacji/(de)konsolidacja Scenariusz 2: rozłożenie w pełni obciążonego serwera fizycznego na serwery wirtualne (IIS) obsłużone żądania serwer fizyczny (4cpu) 1 serwer wirtualny (4cpu) 2 serwery wirtualne (2cpu każdy) serwery wirtualne (1+1+2 cpu) 4 serwery wirtualne (1cpu każdy) 4 serwery wirtualne (4cpu każdy) serwer 22

23 [NEW] Wykorzystanie wirtualizacji/(de)konsolidacja obsłużone żądania Scenariusz 2: rozłożenie w pełni obciążonego serwera fizycznego na serwery wirtualne (IIS) - WS2008 R2 Release Candidate serwer fizyczny (4cpu) 1 serwer wirtualny (4cpu) 2 serwery wirtualne (2cpu każdy) serwery wirtualne (1+1+2 cpu) serwery wirtualne (1cpu każdy) 4 serwery wirtualne (4cpu każdy) serwer 23

24 [NEW] Wykorzystanie wirtualizacji/(de)konsolidacja Scenariusz 2: rozłożenie w pełni obciążonego serwera fizycznego na serwery wirtualne (IIS) - porównanie WS2008 R2 Beta vs. Release Candidate żądania % serwer fizyczny (4cpu) 1 serwer wirtualny (4cpu) Windows Server 2008 R2 Beta (build 7000) Windows Server 2008 R2 Release Candidate (build 7100) 2 serwery wirtualne (2cpu każdy) 3 serwery wirtualne (1+1+2 cpu) 4 serwery wirtualne (1cpu każdy) 4 serwery wirtualne (4cpu każdy) 24

25 [NEW] Wykorzystanie wirtualizacji/(de)konsolidacja Wydajność IIS-a - różnice % pomiędzy wydajnością serwerów wirtualnych a serwerem fizycznym przypadek testowy - a b c d e WS2008 R2 Beta (build 7000) 100% 80% 89% 94% 95% 68% WS2008 R2 Release Candidate (build 7100) 100% 81% 83% 96% 101% 68% 120% % 100% 80% 60% 40% 20% 0% 1 serw er fizyczny (4cpu) Window s Server 2008 R2 Beta (build 7000) 1 serw er w irtualny (4cpu) Window s Server 2008 R2 Release Candidate (build 7100) 2 serw ery w irtualne (2cpu każdy) 3 serw ery w irtualne (1+1+2 cpu) 4 serw ery w irtualne (1cpu każdy) 4 serw ery w irtualne (4cpu każdy) 25

26 [NEW] Wykorzystanie wirtualizacji/(de)konsolidacja obsłużone żądania Scenariusz 2: rozłożenie w pełni obciążonego serwera fizycznego na serwery wirtualne (IIS) - static content, enabled compression serwer fizyczny (4cpu) 1 serwer wirtualny (4cpu) 2 serwery wirtualne (2cpu każdy) 3 serwery wirtualne (1+1+2 cpu) serwery wirtualne (1cpu każdy) serwery wirtualne (4cpu każdy) 0 serwer GEth niewysycony 26

27 Wykorzystanie wirtualizacji/(de)konsolidacja Scenariusz 2: rozłożenie w pełni obciążonego serwera fizycznego na serwery wirtualne (SQL) n x 4cpu = możliwość wykorzystania max. procesorów przez każdy serwer wirtualny obsłużone żądania serwer fizyczny (4cpu) serwer wirtualny (4cpu) 2 serwery wirtualne (4cpu każdy) serwery wirtualne (4cpu każdy) 4 serwery wirtualne (4cpu każdy) serwer 27

28 Wykorzystanie wirtualizacji/konsolidacja Utylizacja procesora (IIS/ASP.NET MyWebPagesStarterKit CMS) w zależności od liczby procesorów przydzielonych dla serwera wirtualnego: 100,0% 90,0% 80,0% 70,0% 60,0% 50,0% 40,0% 30,0% 20,0% 10,0% 0,0% # cpu/virtual server cpu load context sw./req requests/sec 28

29 Wykorzystanie wirtualizacji/konsolidacja Utylizacja procesora (IIS/static content) w zależności od zasobów przydzielonych dla serwera wirtualnego: 100,0% 90,0% 80,0% 70,0% 60,0% 50,0% 40,0% 30,0% 20,0% 10,0% 0,0% # cpu/virtual server cpu load context sw./req requests/sec 29

30 Wykorzystanie wirtualizacji/konsolidacja Konsolidacja, poprawa wykorzystania oraz redukcja fizycznych zasobów: typowy błąd nadmierny optymizm przy konsolidacji: service 1 service 1 service 2 service 2 service 3 service 3 30

31 Wykorzystanie wirtualizacji/niezawodność Zwiększanie niezawodności wybranych usług: Klastrowanie maszyn wirtualnych (Windows Server 2008 Ent. / Failover Clustering). Likwidacja pojedynczego punktu awarii (węzeł, storage, urządzenia sieciowe) Wykorzystanie wirtualizacji do bezpiecznego przeprowadzania procedury uaktualniania/serwisowania systemów 31

32 Wykorzystanie wirtualizacji/bezpieczeństwo Wykorzystanie wirtualizacji do zwiększenia bezpieczeństwa systemów: Separacja usług (np. Exchange) Ważne należy zapewnić bezpieczeństwo dla systemów-hostów 32

33 Wykorzystanie wirtualizacji/ułatwione zarządzanie Wirtualizacja jako ułatwienie w zarządzaniu zasobami: Rozwiązuje typowe problemy organizacyjne w środowisku wielo-projektowym: konieczność dedykowania zasobów, w tym na okres tymczasowy konieczność instalacji różnych wersji oprogramowania na serwerze konieczność nadania praw administracyjnych konieczność zapewnienia ciągłości działania Wykorzystanie wirtualizacji podczas aktualizacji i napraw systemów Wirtualizacja jako narzędzie do szybkiego usuwania awarii 33

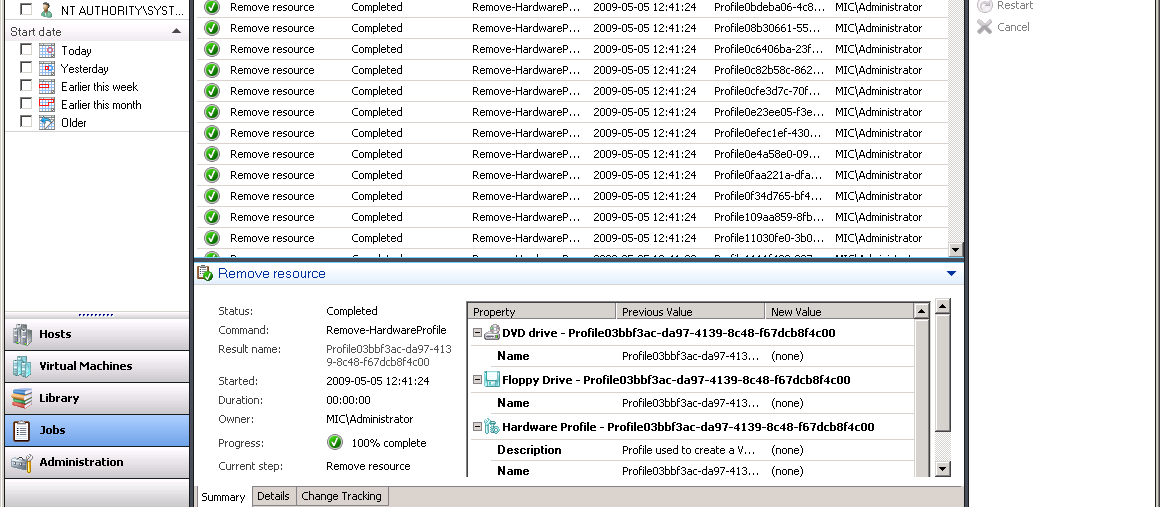

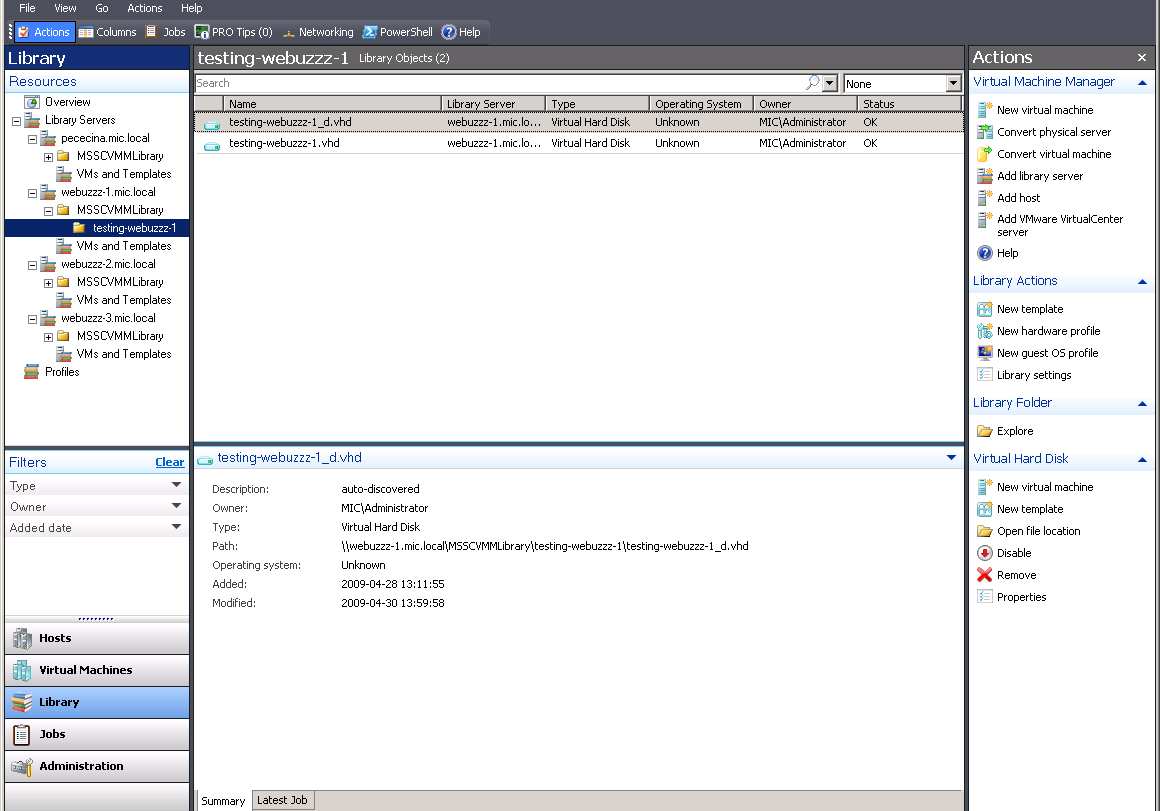

34 Wykorzystanie wirtualizacji/ułatwione zarządzanie Microsoft System Center Virtual Machine Manager (SCVMM): Funkcje wykorzystywane w MIC: obsługa dużej liczby identycznych serwerów wirtualnych deployment zarządzanie (włączanie, wyłączanie, zmiana przydziału zasobów) usystematyzowanie dodawania nowych zasobów sprzętowych PowerShell 34

35 Wykorzystanie wirtualizacji/ułatwione zarządzanie Microsoft System Center Virtual Machine Manager: Przykładowe wdrożenie: CEL: uruchomienie maksymalnej liczby VPS-ów na potrzeby szkoleniowe 3 serwery fizyczne (2x Xeon quad-core, 16GB RAM, 2x1TB SATA) główne funkcje VPS: IIS7/.NET + Remote Desktop liczba VPS/per serwer:

36 Wykorzystanie wirtualizacji/ułatwione zarządzanie Microsoft System Center Virtual Machine Manager: 36

37 Wykorzystanie wirtualizacji/ułatwione zarządzanie Microsoft System Center Virtual Machine Manager: 37

38 Wykorzystanie wirtualizacji/ułatwione zarządzanie Microsoft System Center Virtual Machine Manager: 38

39 Wykorzystanie wirtualizacji/ułatwione zarządzanie Microsoft System Center Virtual Machine Manager: 39

40 Wykorzystanie wirtualizacji/ułatwione zarządzanie Microsoft System Center Virtual Machine Manager: 40

41 Wykorzystanie wirtualizacji/ułatwione zarządzanie Microsoft System Center Virtual Machine Manager: Analiza obciążenia jednego z serwerów fizycznych (2x Xeon quad-core, 16GB RAM, 2x1TB SATA): włączanie/wyłączanie systemów 10 włączonych serwerów (VPS) wyłączenie 10 serwerów (OS) włączenie 10 serwerów stabilizacja pracy 41

42 Wykorzystanie wirtualizacji/ułatwione zarządzanie 10 włączonych serwerów (VPS) wyłączenie 10 serwerów (OS) włączenie 10 serwerów stabilizacja pracy wyłączenie 10 serwerów (OS) włączenie 10 serwerów stabilizacja pracy 42

43 Wykorzystanie wirtualizacji/ułatwione zarządzanie wyłączenie 10 serwerów (OS) WNIOSKI Uwaga na: szybki ON/OFF Windows Update(!) włączenie 10 serwerów stabilizacja pracy 43

44 Poznańskie Centrum Superkomputerowo-Sieciowe Poprawa wydajności poprzez zmiane storage-u - przykład

45 [NEW] Wykorzystanie wirtualizacji/maksymalne upakowanie serwerów wirtualnych lub storage Sun X4540 2x quad-core Opteron (Barcelona) 64 GB RAM 48x 1 TB SATA (6 8-port controllers) $ USD list-price45

46 Poznańskie Centrum Superkomputerowo-Sieciowe Zwiększanie prędkości sieci - przykład

47 Założenia technologii Infiniband. Infiniband został zaprojektowany tak by mógł zastąpić niemal każdy standard I/O używany w centrach danych (w tym bardzo popularny Fibre Channel, Ethernet i PCI). Posiada duże wsparcie społeczności Open Source oraz komercyjne. Główne założenia; RAS (Reliability, Availability, and Serviceability): Szybkość - oferuje realne prędkości do 96 Gb/s przy opóźnieniach rzędu kilku mikrosekund. Wydajność (ok. 2% użycia procesora przy transferze 150 MB/s) Skalowalność. Energooszczędność (obecnie ok. 5W na port 20 Gb/s). Stabilność i bezawaryjność. Bezpieczeństwo danych (cyclic redundancy checks CRC).

48 Prędkość połączenia.

49 RDMA - Remote Direct Memory Access.

50 Urządzenia w sieci IB HCA. HCA Host Channel Adapter - Karta Infiniband DDR 4X PCI-E dual port..

51 Sprzęt w sieci IB - okablowanie. Kabel optyczny - Infiniband 4X.

52 Sprzęt w sieci IB przełączniki. Przełącznik Infiniband Mellanox Infiniscale MTPDK 08

53 [NEW] Wykorzystanie wirtualizacji/testy storage klient iscsi (np. serwer na potrzeby VPS-ów) Sun X4540 (Windows Storage Server 2008) klient CIFS 10 Gbit/s InfiniBand/iSCSI fileserver 1 Gbit/s Ethernet 53

54 Wykorzystanie wirtualizacji/ułatwione zarządzanie Microsoft System Center Virtual Machine Manager: Analiza obciążenia jednego z serwerów fizycznych (2x Xeon quad-core, 16GB RAM, iscsi/ib): włączanie/wyłączanie systemów 10 włączonych serwerów (VPS) wyłączenie 10 serwerów (OS) włączenie 10 serwerów stabilizacja pracy 54

55 30s vs. 60s 4m vs. 5m Wykorzystanie wirtualizacji/ułatwione zarządzanie wyłączenie 10 serwerów (OS) włączenie 10 serwerów stabilizacja pracy 55

56 350 Porównanie czasów operacji na VPS dla SATA i iscsi/ib t [sekundy] SATA iscsi/ib 0 OFF operacja ON storage SATA iscsi/ib Windows iscsi/ib Linux przepustowość [MB/s] ,5 437,5 Wydajność różnych typów storage w testach [MB/s] MB/s SATA iscsi/ib Windows iscsi/ib Linux SATA iscsi/ib Windows iscsi/ib Linux 56
