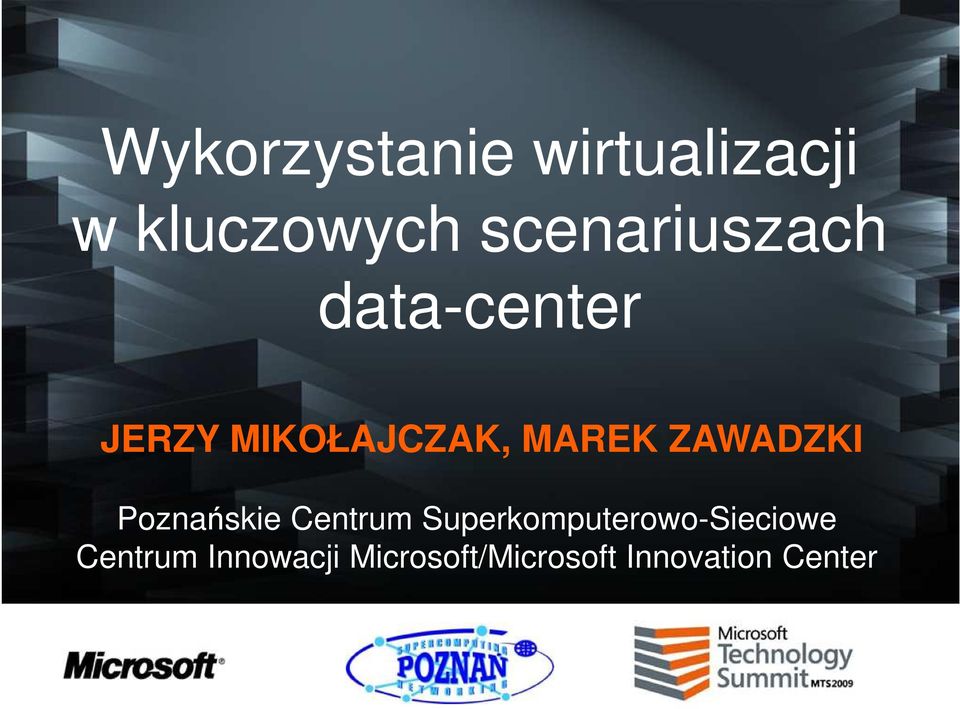

1 Wykorzystanie wirtualizacji w kluczowych scenariuszach data-center JERZY MIKOŁAJCZAK, MAREK ZAWADZKI Poznańskie Centrum Superkomputerowo-Sieciowe Centrum Innowacji Microsoft/Microsoft Innovation Center

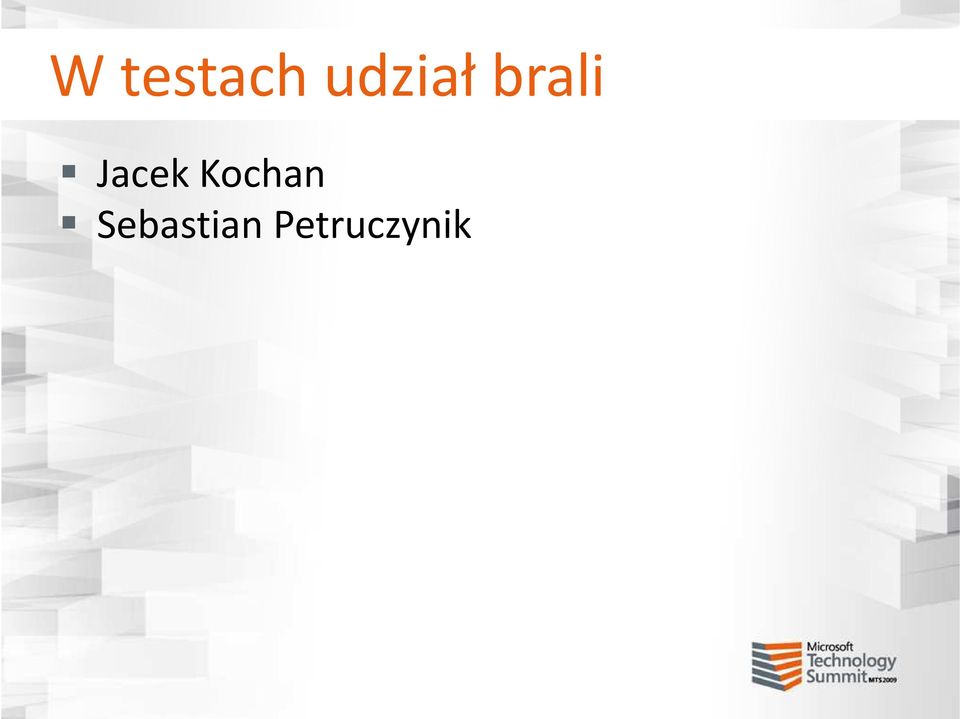

2 W testach udział brali Jacek Kochan Sebastian Petruczynik

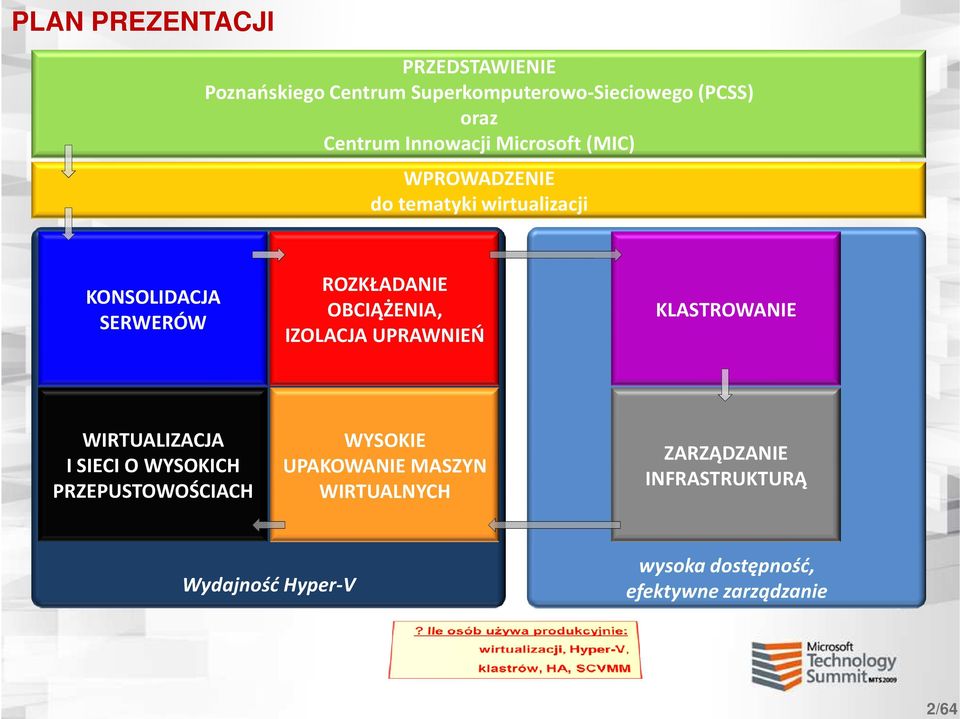

3 PLAN PREZENTACJI 2/64 PRZEDSTAWIENIE Poznańskiego Centrum Superkomputerowo-Sieciowego (PCSS) oraz Centrum Innowacji Microsoft (MIC) WPROWADZENIE do tematyki wirtualizacji KONSOLIDACJA SERWERÓW ROZKŁADANIE OBCIĄŻENIA, IZOLACJA UPRAWNIEŃ KLASTROWANIE WIRTUALIZACJA I SIECI O WYSOKICH PRZEPUSTOWOŚCIACH WYSOKIE UPAKOWANIE MASZYN WIRTUALNYCH ZARZĄDZANIE INFRASTRUKTURĄ Wydajność Hyper-V wysoka dostępność, efektywne zarządzanie

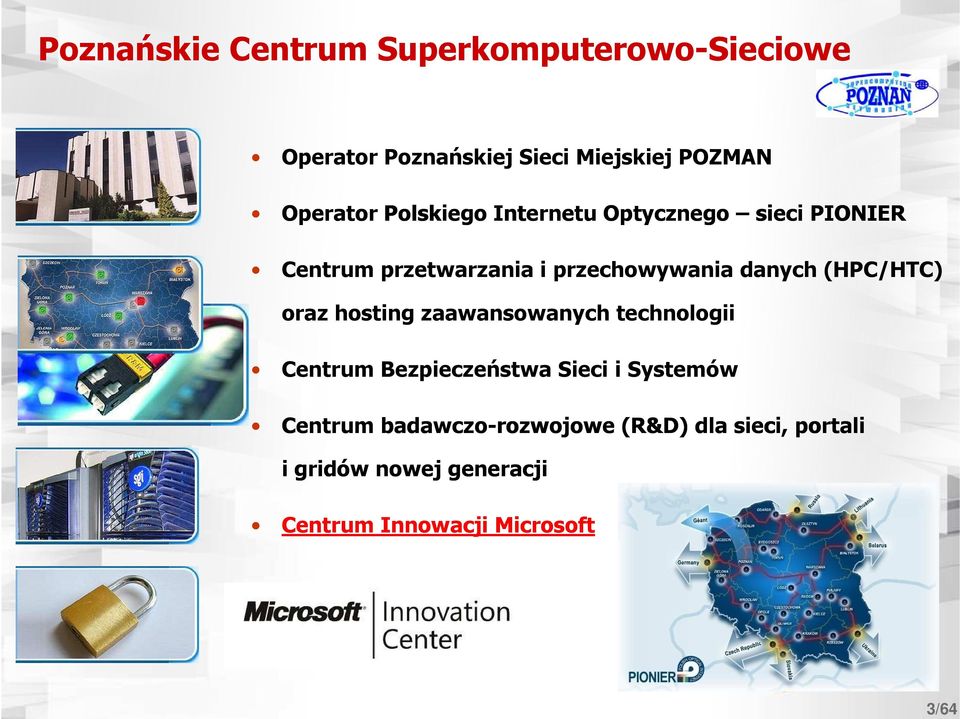

4 3/64 Poznańskie Centrum Superkomputerowo-Sieciowe Operator Poznańskiej Sieci Miejskiej POZMAN Operator Polskiego Internetu Optycznego sieci PIONIER Centrum przetwarzania i przechowywania danych (HPC/HTC) oraz hosting zaawansowanych technologii Centrum Bezpieczeństwa Sieci i Systemów Centrum badawczo-rozwojowe (R&D R&D) dla sieci, portali i gridów nowej generacji Centrum Innowacji Microsoft

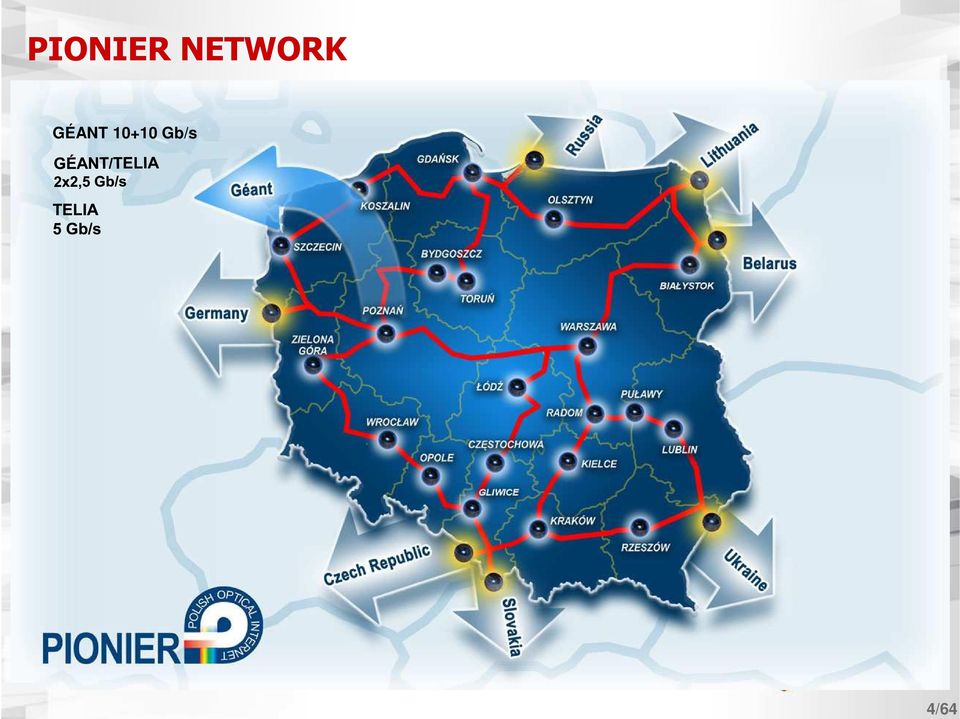

5 4/64 PIONIER NETWORK GÉANT Gb/s

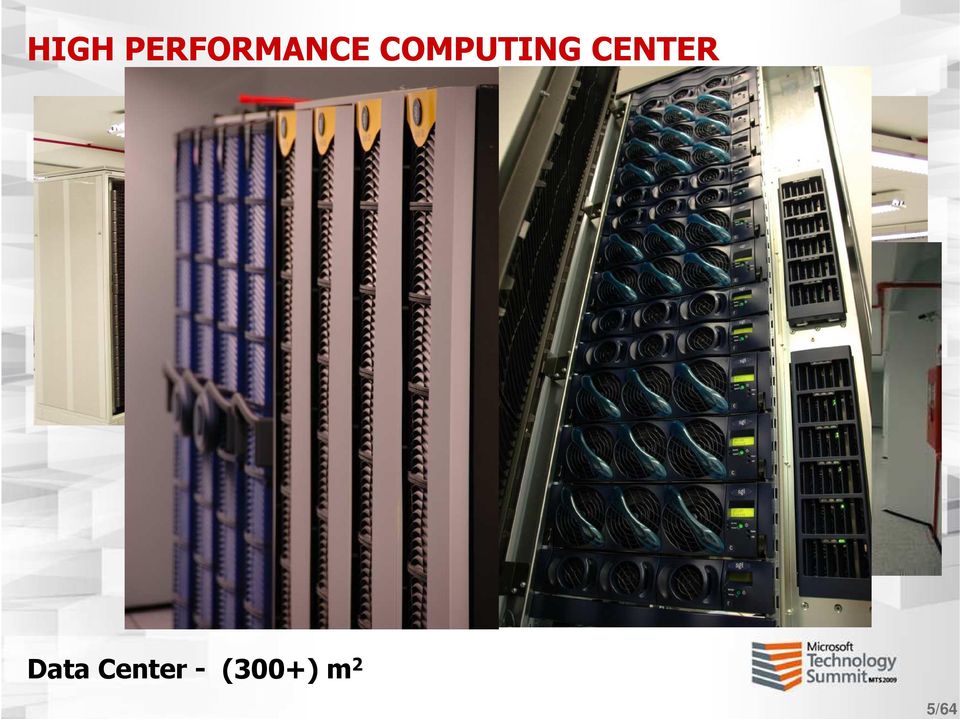

6 5/64 HIGH PERFORMANCE COMPUTING CENTER Data Center - (300+) m 2

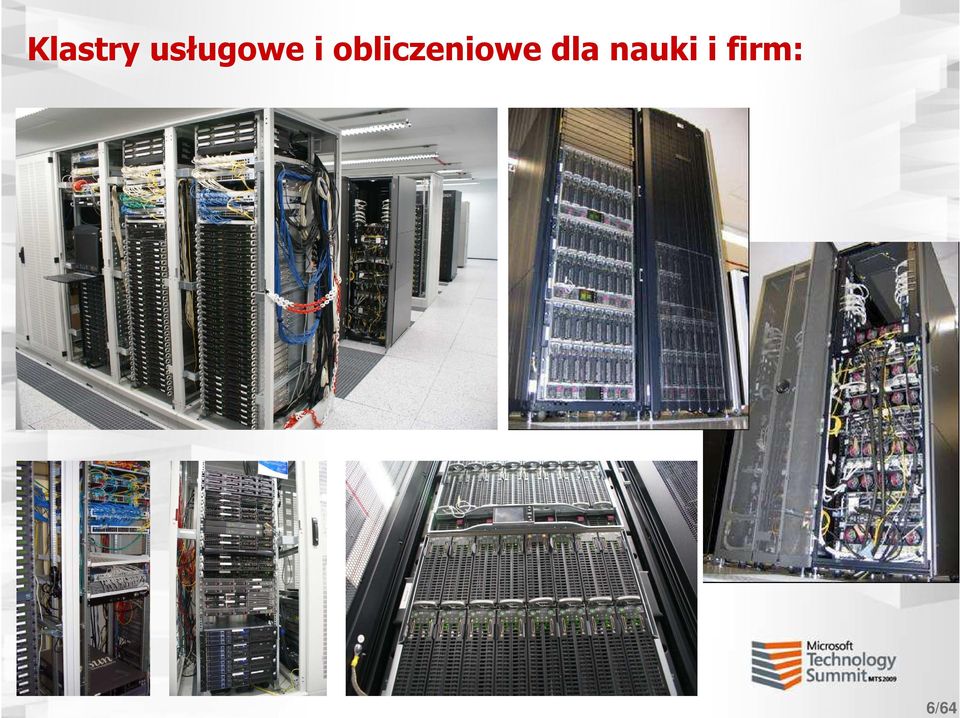

7 Klastry usługowe i obliczeniowe dla nauki i firm: 6/64

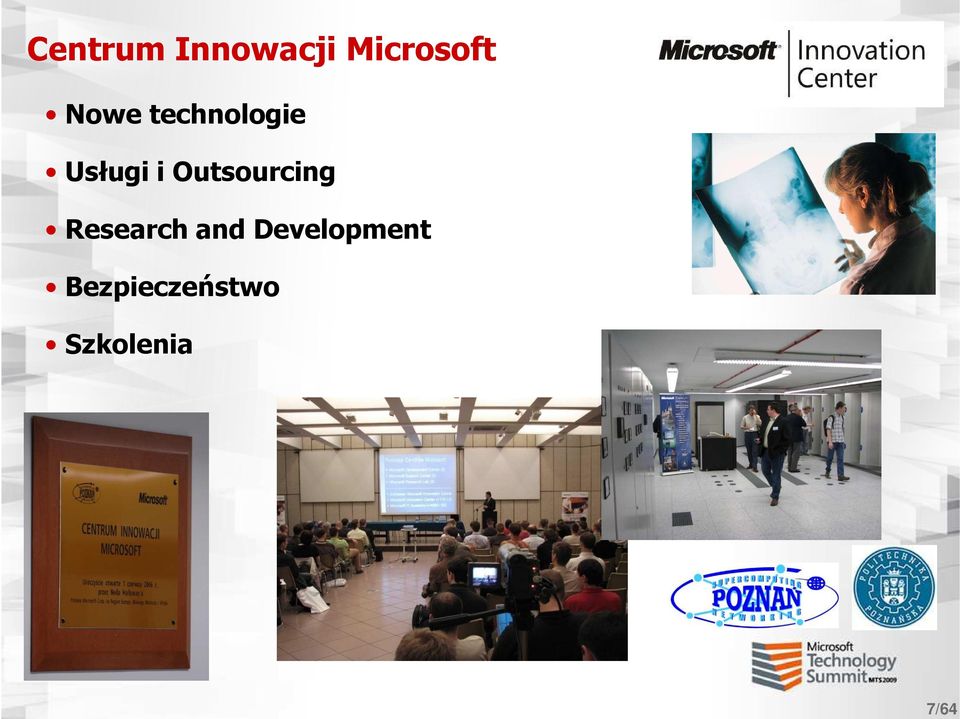

8 7/64 Centrum Innowacji Microsoft Nowe technologie Usługi i Outsourcing Research and Development Bezpieczeństwo Szkolenia

9 8/64 Centrum Innowacji Microsoft Wybrane aktywności: Wirtualizacja Testy Windows HPC Server (TAP) Bezpłatny hosting dla studentów i startup-ów (studentlive.pl), dokumentacja, szkolenia Krajowe wsparcie i wdrożenia Live@Edu/ ExchangeLabs/Outlook Live Hosting portali (MOSS: StudentPartner, ms-groups.pl; Codeguru.pl) Bezpieczeństwo: audyty i szkolenia Aplikacje (tworzenie i udostępnianie treści multimedialnych)

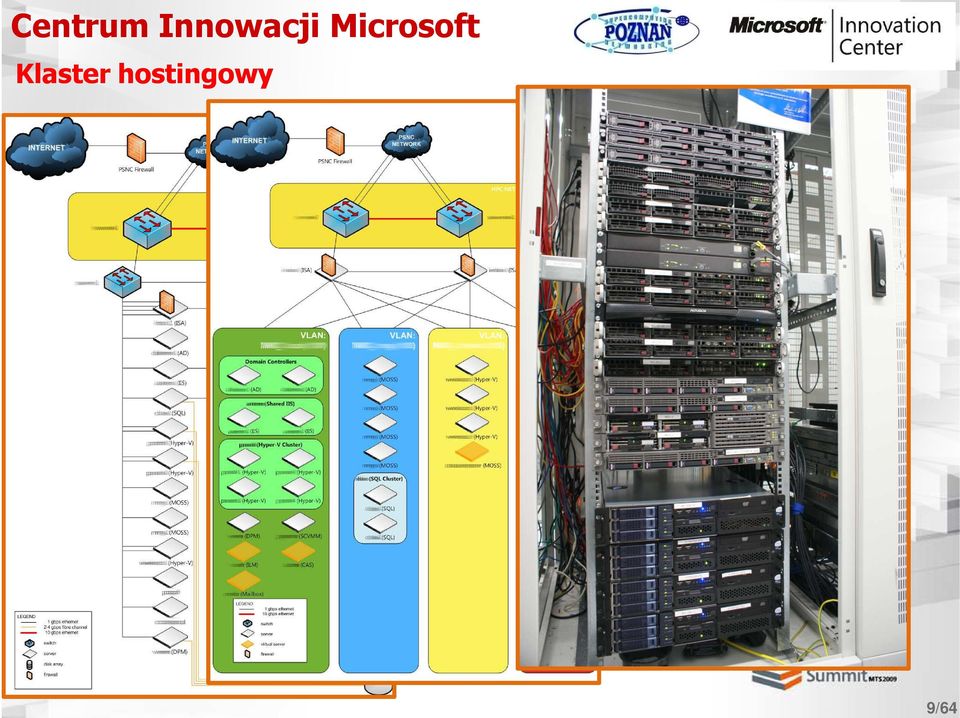

10 9/64 Centrum Innowacji Microsoft Klaster hostingowy

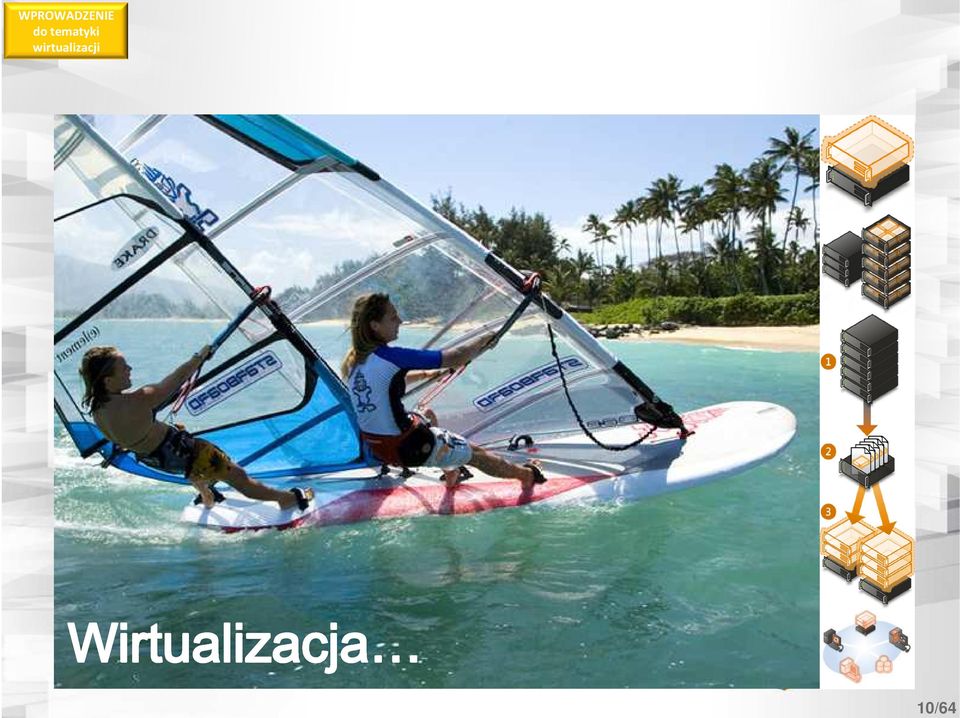

11 10/64 WPROWADZENIE do tematyki wirtualizacji 11

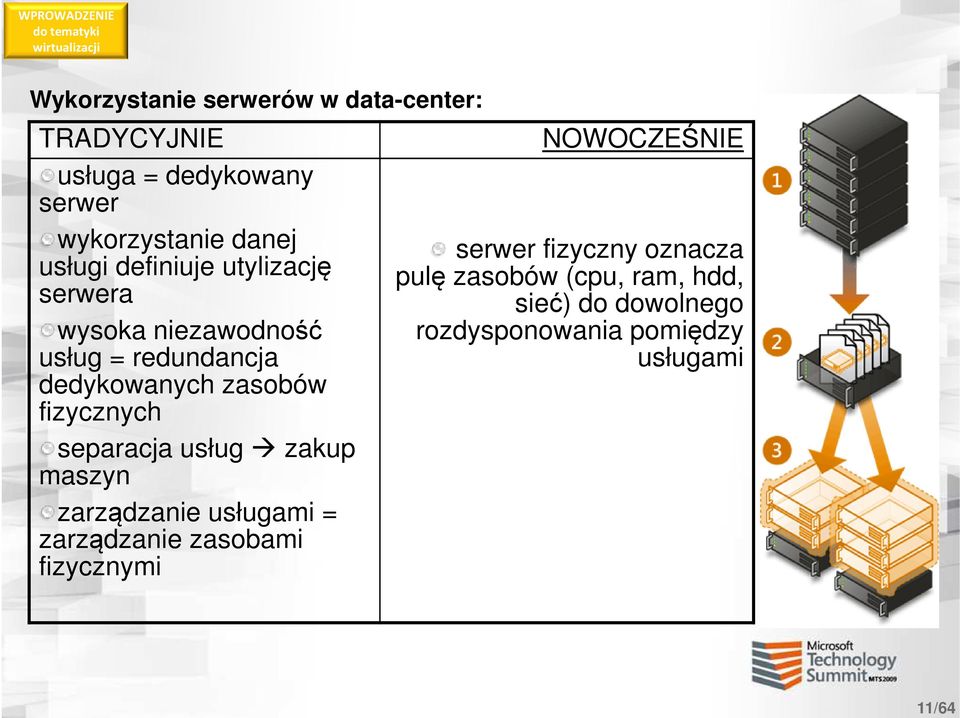

12 11/64 WPROWADZENIE do tematyki wirtualizacji Wykorzystanie serwerów w data-center: TRADYCYJNIE usługa = dedykowany serwer wykorzystanie danej usługi definiuje utylizację serwera wysoka niezawodność usług = redundancja dedykowanych zasobów fizycznych separacja usług zakup maszyn zarządzanie usługami = zarządzanie zasobami fizycznymi NOWOCZEŚNIE serwer fizyczny oznacza pulę zasobów (cpu, ram, hdd, sieć) do dowolnego rozdysponowania pomiędzy usługami

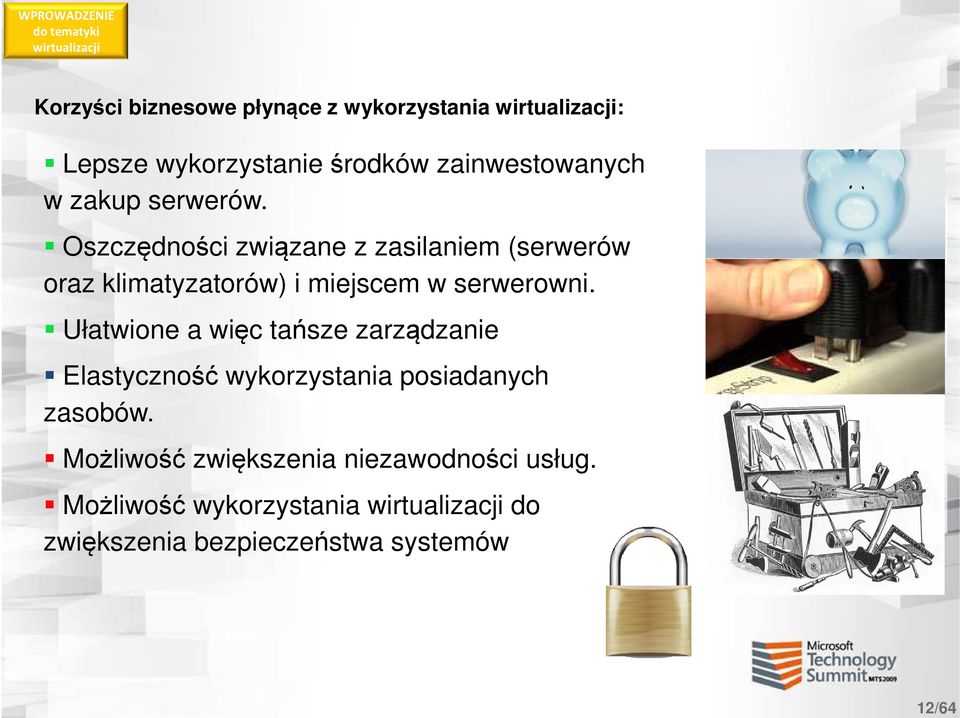

13 12/64 WPROWADZENIE do tematyki wirtualizacji Korzyści biznesowe płynące z wykorzystania wirtualizacji: Lepsze wykorzystanie środków zainwestowanych w zakup serwerów. Oszczędności związane z zasilaniem (serwerów oraz klimatyzatorów) i miejscem w serwerowni. Ułatwione a więc tańsze zarządzanie Elastyczność wykorzystania posiadanych zasobów. Możliwość zwiększenia niezawodności usług. Możliwość wykorzystania wirtualizacji do zwiększenia bezpieczeństwa systemów

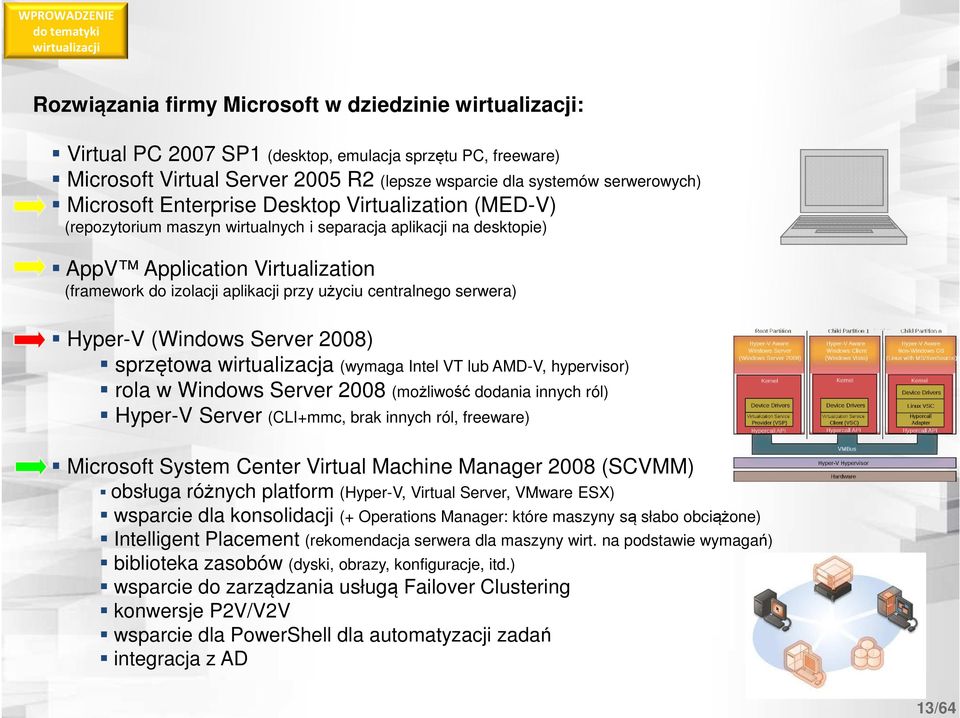

14 WPROWADZENIE do tematyki wirtualizacji Rozwiązania firmy Microsoft w dziedzinie wirtualizacji: Virtual PC 2007 SP1 (desktop, emulacja sprzętu PC, freeware) Microsoft Virtual Server 2005 R2 (lepsze wsparcie dla systemów serwerowych) Microsoft Enterprise Desktop Virtualization (MED-V) (repozytorium maszyn wirtualnych i separacja aplikacji na desktopie) AppV Application Virtualization (framework do izolacji aplikacji przy użyciu centralnego serwera) Hyper-V (Windows Server 2008) sprzętowa wirtualizacja (wymaga Intel VT lub AMD-V, hypervisor) rola w Windows Server 2008 (możliwość dodania innych ról) Hyper-V Server (CLI+mmc, brak innych ról, freeware) Microsoft System Center Virtual Machine Manager 2008 (SCVMM) obsługa różnych platform (Hyper-V, Virtual Server, VMware ESX) wsparcie dla konsolidacji (+ Operations Manager: które maszyny są słabo obciążone) Intelligent Placement (rekomendacja serwera dla maszyny wirt. na podstawie wymagań) biblioteka zasobów (dyski, obrazy, konfiguracje, itd.) wsparcie do zarządzania usługą Failover Clustering konwersje P2V/V2V wsparcie dla PowerShell dla automatyzacji zadań integracja z AD 13/64

15 14/64 KONSOLIDACJA SERWERÓW Konsolidacja, poprawa wykorzystania oraz redukcja fizycznych zasobów. założenia MIC dot. profilu wykorzystania serwera - niepełne obciążenie: Scenariusz 1

16 15/64 KONSOLIDACJA SERWERÓW obsłużone żądania Scenariusz 1: konsolidacja nie w pełni obciążonych serwerów fizycznych (IIS) serwer fizyczny/4cpu 1 serwer fizyczny/4cpu 1 serwer wirtualny/1cpu 1 serwer fizyczny/1cpu 2 serwery wirtualne/1 cpu każdy 2 serwery fizyczne/1 cpu każdy 3 serwery wirtualne/1 cpu każdy 3 serwery fizyczne/1 cpu każdy 4 serwery wirtualne/1cpu każdy 4 serwery fizyczne/1cpu każdy 50 0 serwer Wydajność Hyper-V: IIS + dynamiczne strony www

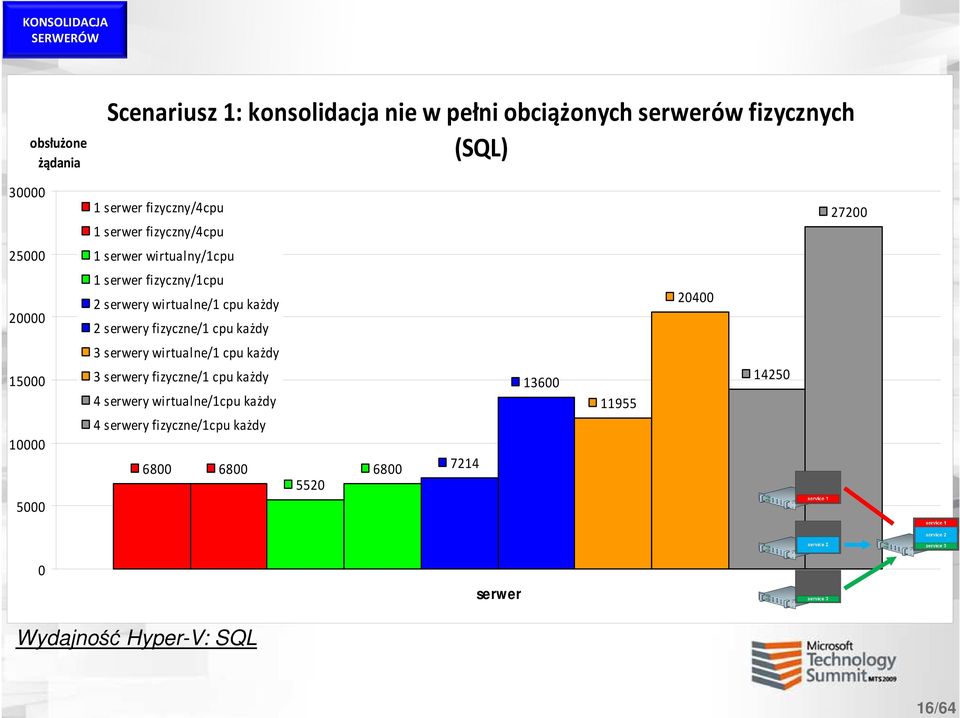

17 16/64 KONSOLIDACJA SERWERÓW obsłużone żądania Scenariusz 1: konsolidacja nie w pełni obciążonych serwerów fizycznych (SQL) serwer fizyczny/4cpu 1 serwer fizyczny/4cpu serwer wirtualny/1cpu serwer fizyczny/1cpu 2 serwery wirtualne/1 cpu każdy 2 serwery fizyczne/1 cpu każdy serwery wirtualne/1 cpu każdy 3 serwery fizyczne/1 cpu każdy 4 serwery wirtualne/1cpu każdy 4 serwery fizyczne/1cpu każdy serwer Wydajność Hyper-V: SQL

18 17/64 KONSOLIDACJA SERWERÓW Analiza obciążenia serwera: 4x[VPS 1cpu] (SQL), load ~20%/VPS: wyłączenie 3 serwerów

19 18/64 KONSOLIDACJA SERWERÓW Scenariusz 1: konsolidacja nie w pełni obciążonych serwerów fizycznych (SQL) obsłużone żądania n x 4cpu = możliwość wykorzystania max. procesorów przez każdy serwer wirtualny serwer fizyczny/4cpu (load 20%) serwer wirtualny/4cpu serwery wirtualne/4 cpu każdy 3 serwery wirtualne/4 cpu każdy 4 serwery wirtualne/4 cpu każdy

20 19/64 ROZKŁADANIE OBCIĄŻENIA, IZOLACJA UPRAWNIEŃ (de)konsolidacja: założenia MIC dot. profilu wykorzystania serwera rozkładanie w pełni obciążonego serwera: po co? np. aby lepiej rozłożyć obciążenie pomiędzy maszynami lub udostępnić prawa Administratora kilku zespołom pytanie ile żądań mniej obsłużymy? Scenariusz 2

21 20/64 ROZKŁADANIE OBCIĄŻENIA, IZOLACJA UPRAWNIEŃ Scenariusz 2: rozłożenie w pełni obciążonego serwera fizycznego na serwery wirtualne (IIS) obsłużone żądania serwer fizyczny (4cpu) 1 serwer wirtualny (4cpu) 2 serwery wirtualne (2cpu każdy) serwery wirtualne (1+1+2 cpu) 4 serwery wirtualne (1cpu każdy) 4 serwery wirtualne (4cpu każdy) serwer

22 21/64 ROZKŁADANIE OBCIĄŻENIA, IZOLACJA UPRAWNIEŃ obsłużone żądania Scenariusz 2: rozłożenie w pełni obciążonego serwera fizycznego na serwery wirtualne (IIS) - WS2008 R2 Release Candidate serwer fizyczny (4cpu) 1 serwer wirtualny (4cpu) 2 serwery wirtualne (2cpu każdy) serwery wirtualne (1+1+2 cpu) serwery wirtualne (1cpu każdy) 4 serwery wirtualne (4cpu każdy) serwer

23 22/64 ROZKŁADANIE OBCIĄŻENIA, IZOLACJA UPRAWNIEŃ Scenariusz 2: rozłożenie w pełni obciążonego serwera fizycznego na serwery wirtualne (IIS) - porównanie WS2008 R2 Beta vs. Release Candidate żądania % serwer fizyczny (4cpu) 1 serwer wirtualny (4cpu) Windows Server 2008 R2 Beta (build 7000) Windows Server 2008 R2 Release Candidate (build 7100) 2 serwery wirtualne (2cpu każdy) 3 serwery wirtualne (1+1+2 cpu) 4 serwery wirtualne (1cpu każdy) 4 serwery wirtualne (4cpu każdy)

24 23/64 ROZKŁADANIE OBCIĄŻENIA, IZOLACJA UPRAWNIEŃ Wydajność IIS-a - różnice % pomiędzy wydajnością serwerów wirtualnych a serwerem fizycznym przypadek testowy - a b c d e WS2008 R2 Beta (build 7000) 100% 80% 89% 94% 95% 68% WS2008 R2 Release Candidate 120% (build 7100) 100% 81% 83% 96% 101% 68% % 100% 80% 60% 40% 20% 0% 1 serw er fizyczny (4cpu) Window s Server 2008 R2 Beta (build 7000) 1 serw er w irtualny (4cpu) Window s Server 2008 R2 Release Candidate (build 7100) 2 serw ery w irtualne (2cpu każdy) 3 serw ery w irtualne (1+1+2 cpu) 4 serw ery w irtualne (1cpu każdy) 4 serw ery w irtualne (4cpu każdy)

25 24/64 ROZKŁADANIE OBCIĄŻENIA, IZOLACJA UPRAWNIEŃ obsłużone żądania Scenariusz 2: rozłożenie w pełni obciążonego serwera fizycznego na serwery wirtualne (IIS) - static content, enabled compression serwer fizyczny (4cpu) 1 serwer wirtualny (4cpu) 2 serwery wirtualne (2cpu każdy) 3 serwery wirtualne (1+1+2 cpu) serwery wirtualne (1cpu każdy) serwery wirtualne (4cpu każdy) 0 serwer GEth niewysycony

26 25/64 ROZKŁADANIE OBCIĄŻENIA, IZOLACJA UPRAWNIEŃ Scenariusz 2: rozłożenie w pełni obciążonego serwera fizycznego na serwery wirtualne (SQL) n x 4cpu = możliwość wykorzystania max. procesorów przez każdy serwer wirtualny obsłużone żądania serwer fizyczny (4cpu) serwer wirtualny (4cpu) 2 serwery wirtualne (4cpu każdy) serwery wirtualne (4cpu każdy) 4 serwery wirtualne (4cpu każdy) serwer

27 ROZKŁADANIE OBCIĄŻENIA, IZOLACJA UPRAWNIEŃ Utylizacja procesora (IIS/ASP.NET MyWebPagesStarterKit CMS) w zależności od liczby procesorów przydzielonych dla serwera wirtualnego: 100,0% 90,0% 80,0% 70,0% 60,0% 50,0% 40,0% 30,0% 20,0% 10,0% 0,0% # cpu/virtual server cpu load context sw./req requests/sec 26/64

28 27/64 ROZKŁADANIE OBCIĄŻENIA, IZOLACJA UPRAWNIEŃ Utylizacja procesora (IIS/static content) w zależności od liczby procesorów przydzielonych dla serwera wirtualnego: 100,0% 90,0% 80,0% 70,0% 60,0% 50,0% 40,0% 30,0% 20,0% 10,0% 0,0% # cpu/virtual server cpu load context sw./req requests/sec

29 28/64 KLASTROWANIE Typowy błąd nadmierny optymizm przy konsolidacji: service 1 service 1 service 2 service 2 service 3 service 3

30 29/64 KLASTROWANIE Zwiększanie niezawodności wybranych usług: Klastrowanie maszyn wirtualnych (Windows Server 2008 Ent. / Failover Clustering). Likwidacja pojedynczego punktu awarii (węzeł, storage, urządzenia sieciowe) Wykorzystanie wirtualizacji do bezpiecznego przeprowadzania procedury uaktualniania/serwisowania systemów

31 30/64 KLASTROWANIE Wykorzystanie wirtualizacji do zwiększenia bezpieczeństwa systemów: Separacja usług (np. Exchange) Ważne należy zapewnić bezpieczeństwo dla systemów-hostów Microsoft Support Policies and Recommendations for Exchange Servers in Hardware Virtualization Environments:

32 31/64 ZARZĄDZANIE INFRASTRUKTURĄ Wirtualizacja jako ułatwienie w zarządzaniu zasobami: Rozwiązuje typowe problemy organizacyjne w środowisku wielo-projektowym: konieczność dedykowania zasobów, w tym na okres tymczasowy konieczność instalacji różnych wersji oprogramowania na serwerze konieczność nadania praw administracyjnych konieczność zapewnienia ciągłości działania Wykorzystanie wirtualizacji podczas aktualizacji i napraw systemów Wirtualizacja jako narzędzie do szybkiego usuwania awarii

33 32/64 ZARZĄDZANIE INFRASTRUKTURĄ Microsoft System Center Virtual Machine Manager (SCVMM): Funkcje wykorzystywane w MIC: obsługa dużej liczby identycznych serwerów wirtualnych deployment zarządzanie (włączanie, wyłączanie, zmiana przydziału zasobów) usystematyzowanie dodawania nowych zasobów sprzętowych PowerShell

34 33/64 ZARZĄDZANIE INFRASTRUKTURĄ Microsoft System Center Virtual Machine Manager: Przykładowe wdrożenie: CEL: uruchomienie maksymalnej liczby VPS-ów na potrzeby szkoleniowe 3 serwery fizyczne (2x Xeon quad-core, 16GB RAM, 2x1TB SATA) główne funkcje VPS: IIS7/.NET + Remote Desktop liczba VPS/per serwer: 15-35

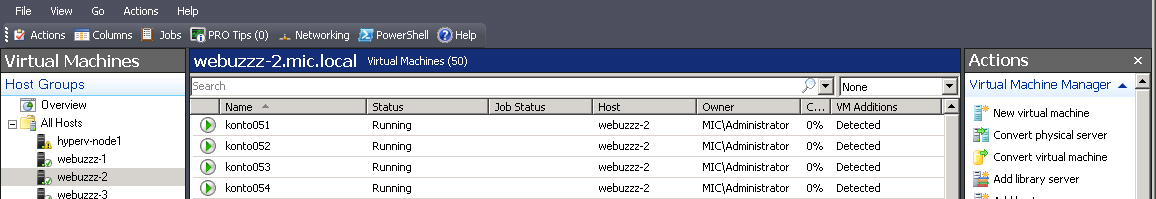

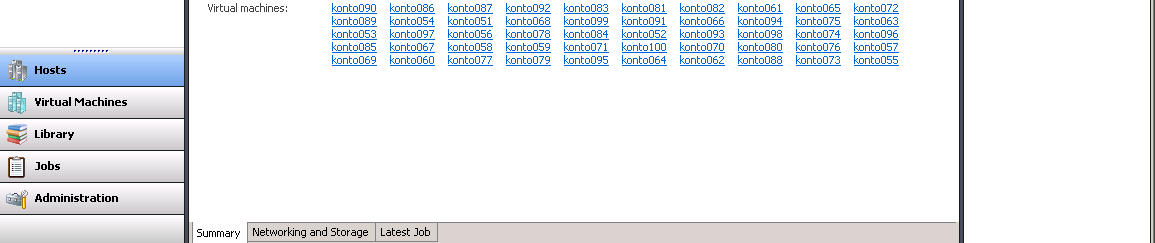

35 34/64 ZARZĄDZANIE INFRASTRUKTURĄ Microsoft System Center Virtual Machine Manager:

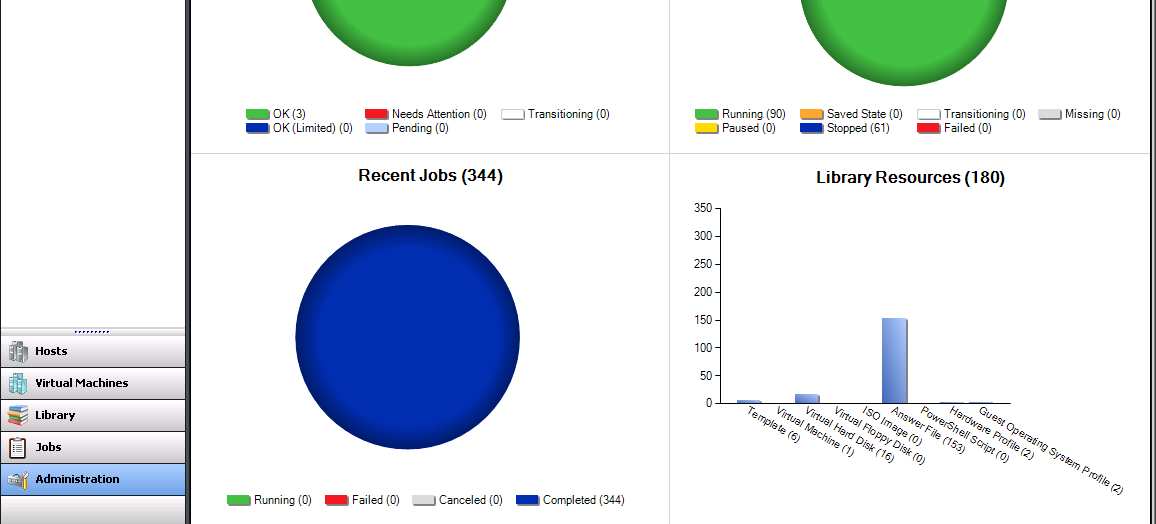

36 35/64 ZARZĄDZANIE INFRASTRUKTURĄ Microsoft System Center Virtual Machine Manager:

37 36/64 ZARZĄDZANIE INFRASTRUKTURĄ Microsoft System Center Virtual Machine Manager:

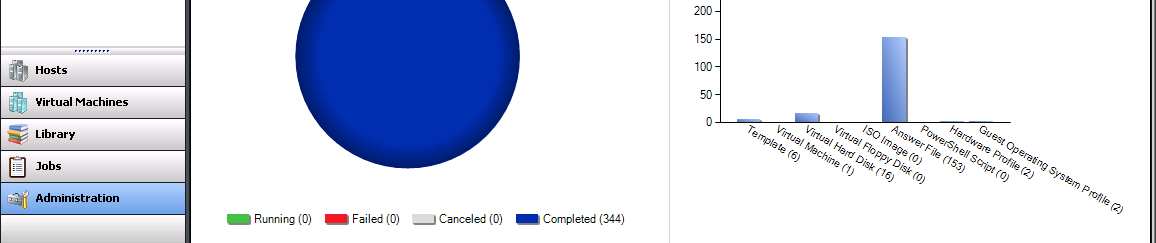

38 37/64 ZARZĄDZANIE INFRASTRUKTURĄ Microsoft System Center Virtual Machine Manager:

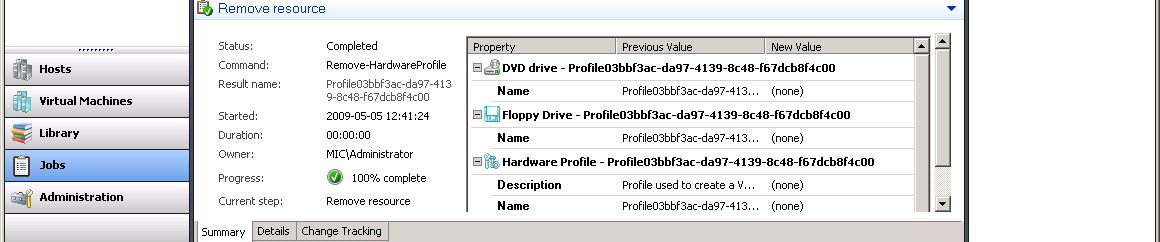

39 38/64 ZARZĄDZANIE INFRASTRUKTURĄ Microsoft System Center Virtual Machine Manager:

40 WYSOKIE UPAKOWANIE MASZYN WIRTUALNYCH 39/64 Microsoft System Center Virtual Machine Manager: Analiza obciążenia jednego z serwerów fizycznych (2x Xeon quad-core, 16GB RAM, 2x1TB SATA): włączanie/wyłączanie systemów 10 włączonych serwerów (VPS) wyłączenie 10 serwerów (OS) włączenie 10 serwerów stabilizacja pracy

41 WYSOKIE UPAKOWANIE MASZYN WIRTUALNYCH 40/64 Analiza obciążenia serwera fizycznego przy 10 maszynach wirtualnych: 10 włączonych serwerów (VPS) wyłączenie 10 serwerów (OS) włączenie 10 serwerów stabilizacja pracy wyłączenie 10 serwerów (OS) włączenie 10 serwerów stabilizacja pracy

42 WYSOKIE UPAKOWANIE MASZYN WIRTUALNYCH 41/64 Analiza obciążenia serwera fizycznego przy 10 maszynach wirtualnych: WNIOSKI Uwaga na: szybki ON/OFF Windows Update(!) wyłączenie 10 serwerów (OS) włączenie 10 serwerów stabilizacja pracy

43 WYSOKIE UPAKOWANIE MASZYN WIRTUALNYCH 42/64 Poprawa wydajności instalacji o wysokim stopniu upakowania maszyn wirtualnych poprzez zmianę storage-u i sieci przykład i testy wydajnościowe.

44 WYSOKIE UPAKOWANIE MASZYN WIRTUALNYCH 43/64 Sun X4540 2x quad-core Opteron (Barcelona) 64 GB RAM 48x 1 TB SATA (6 8-port controllers) $ USD list-price

45 WYSOKIE UPAKOWANIE MASZYN WIRTUALNYCH 1 serwer fizyczny (2x quadcore Opteron, 64 GB RAM, 48x 1 TB SATA (6 8-port controllers) 200 serwerów wirtualnych (300 MB RAM, uruchamiane po ~20 szt.) 44/64

46 WYSOKIE UPAKOWANIE MASZYN WIRTUALNYCH 45/64 Założenia technologii Infiniband. Infiniband został zaprojektowany tak by mógł zastąpić niemal każdy standard I/O używany w centrach danych (w tym bardzo popularny Fibre Channel i Ethernet). Posiada duże wsparcie społeczności Open Source oraz komercyjne. Główne założenia: RAS (Reliability, Availability, and Serviceability) Szybkość -oferuje realne prędkości do 96 Gb/s przy opóźnieniach rzędu kilku mikrosekund. Wydajność (ok. 2% użycia procesora przy transferze 150 MB/s) Skalowalność. Energooszczędność (obecnie ok. 5W na port 20 Gb/s). Stabilność i bezawaryjność. Bezpieczeństwo danych (cyclic redundancy checks CRC).

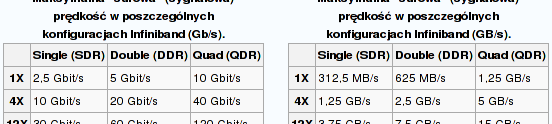

47 WYSOKIE UPAKOWANIE MASZYN WIRTUALNYCH 46/64 Prędkość połączenia.

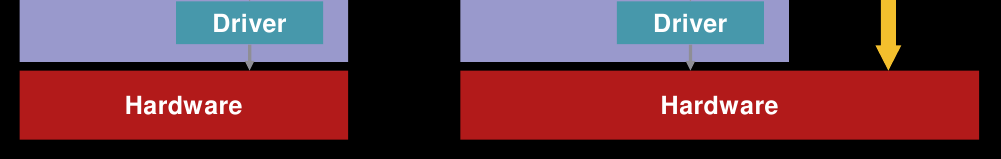

48 47/64 WYSOKIE UPAKOWANIE MASZYN WIRTUALNYCH RDMA - Remote Direct Memory Access.

49 48/64 WYSOKIE UPAKOWANIE MASZYN WIRTUALNYCH Urządzenia w sieci IB HCA. HCA Host Channel Adapter - Karta Infiniband DDR 4X PCI-E dual port..

50 WYSOKIE UPAKOWANIE MASZYN WIRTUALNYCH 49/64 Sprzęt w sieci IB - okablowanie.

51 WYSOKIE UPAKOWANIE MASZYN WIRTUALNYCH Sprzęt w sieci IB przełączniki. 50/64

52 51/64 WIRTUALIZACJA I SIECI O WYSOKICH PRZEPUSTOWOŚCIACH Testbed na potrzeby pomiarów wydajnościowych parametrów pracy przy wysokim upakowaniu serwerów wirtualnych: klient iscsi (np. serwer na potrzeby VPS-ów) Sun X4540 (Windows Storage Server 2008) 10 Gbit/s InfiniBand/iSCSI

53 52/64 WIRTUALIZACJA I SIECI O WYSOKICH PRZEPUSTOWOŚCIACH Microsoft System Center Virtual Machine Manager: Analiza obciążenia jednego z serwerów fizycznych (2x Xeon quad-core, 16GB RAM, iscsi/ib): włączanie/wyłączanie systemów 10 włączonych serwerów (VPS) wyłączenie 10 serwerów (OS) włączenie 10 serwerów stabilizacja pracy

54 30s vs. 60s 4m vs. 5m 53/64 Wykorzystanie wirtualizacji/ułatwione zarządzanie wyłączenie 10 serwerów (OS) włączenie 10 serwerów stabilizacja pracy 54

55 54/64 WIRTUALIZACJA I SIECI O WYSOKICH PRZEPUSTOWOŚCIACH 350 Porównanie czasów operacji na VPS dla SATA i iscsi/ib ? t [sekundy] SATA iscsi/ib 50 0 OFF operacja ON InfiniBand SATA transfer [MB/s] transfer InfiniBand vs. SATA[MB/s] IPoIB WSD SDP SATA IPoIB WSD SDP SATA

56 55/64 WIRTUALIZACJA I SIECI O WYSOKICH PRZEPUSTOWOŚCIACH Testbed na potrzeby pomiarów wydajnościowych Live Migration over Eth/GEth/10GEth/IB: Live Migration Eth 100 Mbit/s GEth 1 Gbit/s 10 GEth 10 Gbit/s IB 10 Gbit/s Windows Server 2008 R2 Windows Server 2008 R2 Sun X4540 (Windows Storage Server 2008)

57 56/64 WIRTUALIZACJA I SIECI O WYSOKICH PRZEPUSTOWOŚCIACH czas[s] Live Migration pomiar czasu wykonania Eth 100 Mbit/s 1GEth 10 Geth InfiniBand 4X (10 Gbit/s) [Gbit/s] Live Migration wykorzystanie pasma średnie max. IPerf max. Eth 100 Mbit/s 1GEth 10 Geth InfiniBand 4X (10 Gbit/s) typ sieci Eth 100 Mbit/s 1GEth 10Geth InfiniBand 4X (10 Gbit/s) czas [s] 366,84 39,46 13,77 18,20 wykorzystanie pasma [Gbit/s] średni 0,093 0,910 3,2 2,6 max. 0,095 0,933 3,8 4,2 IPerf max. 0,95 5,6 7,84

58 57/64 WIRTUALIZACJA I SIECI O WYSOKICH PRZEPUSTOWOŚCIACH Testbed na potrzeby pomiarów przepustowości sieci oraz wydajności serwera plików w Hyper-V dla Eth/GEth/10GEth/IB: ramdisk CIFS robocopy IPerf Windows Server 2008 R2 client Eth 100 Mbit/s GEth 1 Gbit/s 10 GEth 10 Gbit/s IB 10 Gbit/s Windows Server 2008 R2 Windows Server 2008 R2 + Hyper-V veth0 warianty komunikacji sieciowej: Windows Server 2008 R2 + Hyper-V veth0 Virtual Machine Windows Server 2008 R2 server Child Partition Root Partition Hardware eth0 Virtual Switch eth0 Virtual Switch eth0

59 58/64 WIRTUALIZACJA I SIECI O WYSOKICH PRZEPUSTOWOŚCIACH [Gbit/s] 9 Pomiar przepustowości sieci(iperf) GEth 10Geth IPoIB WSD SDP bez Hyper-V Root partition VM transfer [Gbit/s] bez Hyper-V Root partition VM 1GEth 0,95 0,94 0,81 10 Geth 5,60 4,63 4,91 InfiniBand 4X (10 Gbit/s) [Gbit/s] IPoIB 1,81 1,81 WSD 7,74 1,83 SDP 7,84 2,01

60 59/64 WIRTUALIZACJA I SIECI O WYSOKICH PRZEPUSTOWOŚCIACH [MB/s] Robocopy CIFS odczyt: plik 12.3 GB bez Hyper-V Root partition VM 1GEth 10GEth IB 10 Gbit/s transfer [MB/s] bez Hyper-V Root partition VM odczyt 1GEth 111,21 106,22 107,79 10GEth 424,23 396,80 384,38 IB 10 Gbit/s 279,42 158,08

61 60/64 WIRTUALIZACJA I SIECI O WYSOKICH PRZEPUSTOWOŚCIACH [MB/s] Robocopy CIFS odczyt: katalog 12.6 GB (56854 Files, 8384 Folders) [MB/s] Robocopy CIFS 10 GEth, wątków odczyt: katalog 12.6 GB GEth 10GEth IB bez Hyper-V Root partition VM 0 bez Hyper-V Root partition VM liczba wątków kopiowania [MB/s] 100 Robocopy CIFS 1 GEth, wątków odczyt: katalog 12.6 GB [MB/s] 250 Robocopy CIFS IB, wątków odczyt: katalog 12.6 GB bez Hyper-V Root partition VM bez Hyper-V Root partition VM liczba wątków kopiowania liczba wątków kopiowania

62 61/64 WIRTUALIZACJA I SIECI O WYSOKICH PRZEPUSTOWOŚCIACH transfer [MB/s] transfer [MB/s] 1GEth_threads_1 57,44 57,18 53,37 1GEth 90,52 91,49 88,34 1GEth_threads_8 87,88 87,28 85,74 10GEth 275,49 246,41 242,02 1GEth_threads_16 90,52 89,49 87,43 IB 191,17 143,92 1GEth_threads_32 89,89 89,34 84,70 1GEth_threads_64 89,26 89,26 86,84 1GEth_threads_128 88,95 88,95 85,68 10GEth_threads_1 111,82 109,55 100,07 10GEth_threads_8 275,49 244,00 242,02 10GEth_threads_16 253,66 246,41 239,60 10GEth_threads_32 251,25 244,00 230,96 10GEth_threads_64 246,41 239,44 224,78 10GEth_threads_ ,67 235,04 219, IB_threads_1 92,82 75,23 IB_threads_8 191,17 143,92 IB_threads_16 176,65 141,54 IB_threads_32 184,31 140,75 IB_threads_64 185,63 140,75 IB_threads_ ,44 131,19 [MB/s] Robocopy CIFS odczyt: katalog 12.6 GB (56854 Files, 8384 Folders) bez Hyper-V Root partition VM 1GEth 10GEth IB

63 WIRTUALIZACJA I SIECI O WYSOKICH PRZEPUSTOWOŚCIACH [MB/s] 300 Robocopy CIFS zapis: plik 12.3 GB GEth 10GEth IB 10 Gbit/s 50 0 bez Hyper-V Root partition VM transfer [MB/s] bez Hyper-V Root partition VM zapis 1GEth 112,73 112,22 98,93 10GEth 248,27 223,42 230,18 IB 10 Gbit/s 269,52 144,58 59/64

64 62/64 WIRTUALIZACJA I SIECI O WYSOKICH PRZEPUSTOWOŚCIACH [MB/s] Robocopy CIFS zapis: katalog 12.6 GB (56854 Files, 8384 Folders) 1GEth 10GEth IB [MB/s] Robocopy CIFS 10 GEth, wątków zapis: katalog 12.6 GB bez Hyper-V Root partition VM 0 bez Hyper-V Root partition VM liczba wątków kopiowania [MB/s] 70 Robocopy CIFS 1 GEth, wątków zapis: katalog 12.6 GB [MB/s] 100 Robocopy CIFS IB, wątków zapis: katalog 12.6 GB bez Hyper-V Root partition VM bez Hyper-V Root partition VM liczba wątków kopiowania liczba wątków kopiowania

65 63/64 WIRTUALIZACJA I SIECI O WYSOKICH PRZEPUSTOWOŚCIACH transfer [MB/s] transfer [MB/s] 1GEth_threads_1 31,36 30,65 27,73 1GEth 61,59 61,44 52,50 1GEth_threads_8 60,13 61,14 52,50 10GEth 102,53 97,41 98,53 1GEth_threads_16 61,59 61,44 51,34 IB 95,23 80,83 1GEth_threads_32 60,28 58,89 50,73 1GEth_threads_64 57,70 56,80 49,84 1GEth_threads_128 56,06 55,34 49,45 10GEth_threads_1 42,48 37,73 38,99 10GEth_threads_8 102,48 97,41 98,53 10GEth_threads_16 102,53 97,12 91,49 10GEth_threads_32 95,59 90,53 88,97 10GEth_threads_64 90,21 82,11 87,75 10GEth_threads_128 85,97 78,11 82,89 IB_threads_1 43,05 35,94 0 IB_threads_8 95,23 80,83 IB_threads_16 93,85 78,58 IB_threads_32 86,55 72,98 IB_threads_64 81,59 66,37 IB_threads_128 79,32 64,69 [MB/s] Robocopy CIFS zapis: katalog 12.6 GB (56854 Files, 8384 Folders) bez Hyper-V Root partition VM 1GEth 10GEth IB

66 Dziękujemy za poświęcony czas! Pytania? Kontakt:
