Oprawa oświetleniowa CETAN

HTML
DOWNLOAD

Wielkość: px

Rozpocząć pokaz od strony:

Download "Oprawa oświetleniowa CETAN"

Edward Grzelak
9 lat temu
Przeglądów:

1 Oprawa oświetleniowa CETAN Oprawa oświetleniowa CETAN dedykowana jest do oświetlania stacji paliwa, hal produkcyjnych, magazynowych i sportowych oraz obiektów handlowych i wystawienniczych. Prezentowana oprawa dostępna jest z trzema rodzajami źródeł światła: Wysokoprężne lampy wyładowcze lampa metal-halogenkowa, Lampa indukcyjna, Diody LED. Zastosowanie parabolicznego odbłyśnika z anodyzowanego aluminium w połączeniu z komponentami elektrycznymi czołowych światowych producentów pozwala uzyskać bardzo dobre parametry oświetleniowe przy jednoczesnej stabilnej i długiej pracy prezentowanej oprawy oświetleniowej. Oprawa CETAN ze źródłem metal-halogenkowym.

Prezentowana oprawa dostępna jest z trzema rodzajami źródeł światła: Wysokoprężne lampy wyładowcze lampa metal-halogenkowa, Lampa indukcyjna, Diody LED.

2 Dane techniczne Lp. Typ oprawy Moc A B C D H Ciężar Otwór w suficie /W/ /mm/ /mm/ /mm/ /mm/ /mm/ /kg/ mm 1 CETAN 150W SM ,5 2 CETAN 250W SM ,5 560 x CETAN 400W SM ,5 Charakterystyka oprawy: specjalna konstrukcja trapezowa oprawy ułatwiająca montaż w suficie, relatywnie mały ciężar, wprowadzenie przewodów do dławnic w miejscu wygodnym dla montera, łatwy i szybki dostęp do podłączania przewodów i mocowania źródła światła (zaczepy obrotowe, podwieszana na linkach szyba) stabilna do montowania podstawa (wydłużone elementy zawieszenia), szyba hartowana z atestem, paraboliczny odbłyśnik z anodyzowanego młoteczkowego aluminium, odbłyśnik: symetryczny, asymetryczny, antyrefleksyjny, powłoka lakierowana proszkowo: połysk, matowa, struktura, kolor standardowy: RAL 9016, inny możliwy wg uzgodnień, kratka ochronna, wersja z ramką zewnętrzną i bez ramki.

400 613 580 380 210 195 12,5 Charakterystyka oprawy: specjalna konstrukcja trapezowa oprawy ułatwiająca montaż w suficie, relatywnie mały ciężar, wprowadzenie przewodów do dławnic w miejscu wygodnym

3 Oprawa CETAN ze źródłem indukcyjnym. Zasilanie: 230V/~50Hz Kl. I Lampa indukcyjna LVD IP 54 Dane techniczne Lp. Typ oprawy Moc A B C D H Ciężar Otwór w suficie /W/ /mm/ /mm/ /mm/ /mm/ /mm/ /kg/ mm 1 CETAN IN 80W LVD ,0 2 CETAN IN 120W LVD ,5 3 CETAN IN 200W LVD ,5 560 x CETAN IN 250W LVD ,5

Typ oprawy Moc A B C D H Ciężar Otwór w suficie /W/ /mm/ /mm/ /mm/ /mm/ /mm/ /kg/ mm 1 CETAN IN 80W

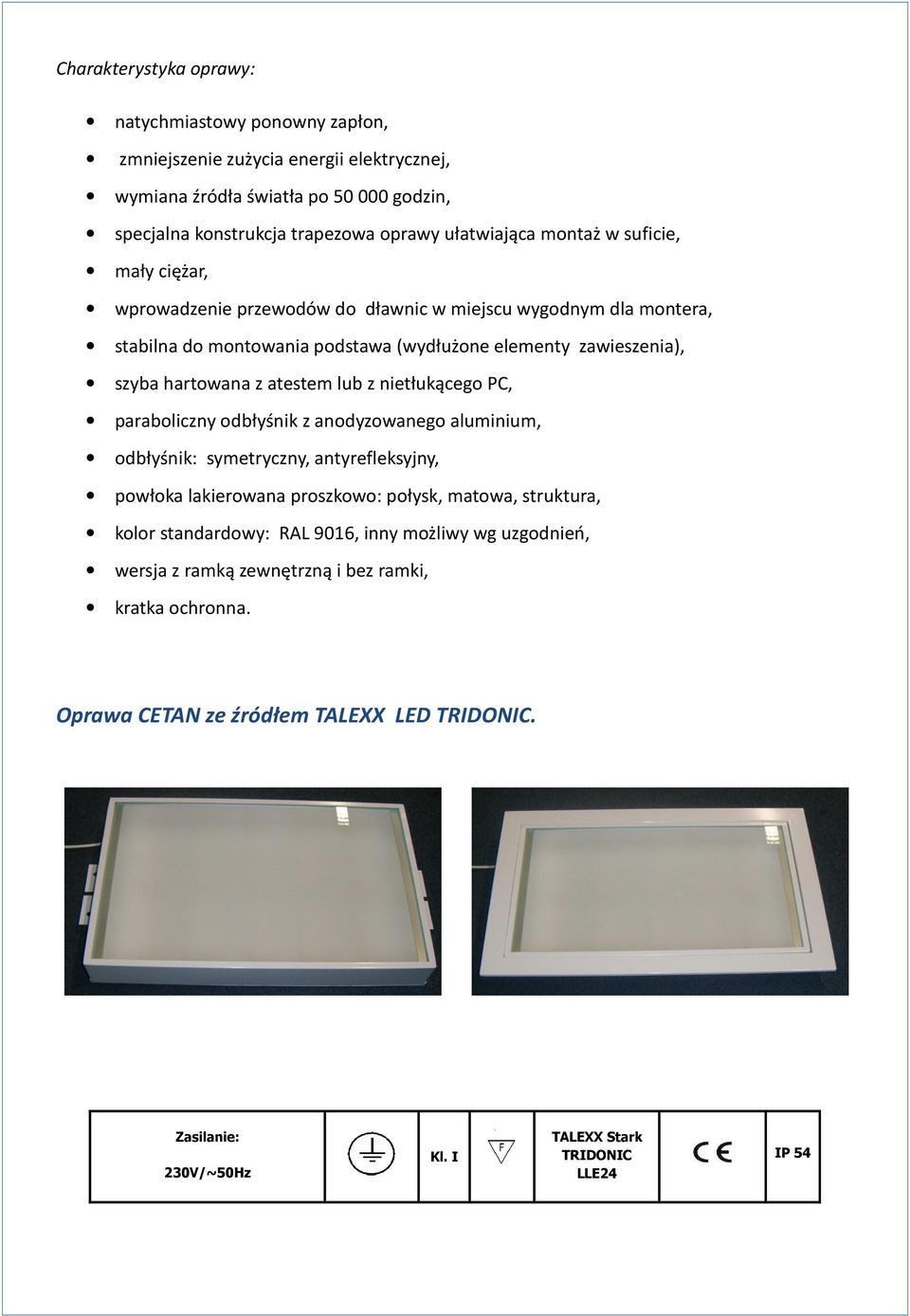

4 Charakterystyka oprawy: natychmiastowy ponowny zapłon, zmniejszenie zużycia energii elektrycznej, wymiana źródła światła po godzin, specjalna konstrukcja trapezowa oprawy ułatwiająca montaż w suficie, mały ciężar, wprowadzenie przewodów do dławnic w miejscu wygodnym dla montera, stabilna do montowania podstawa (wydłużone elementy zawieszenia), szyba hartowana z atestem lub z nietłukącego PC, paraboliczny odbłyśnik z anodyzowanego aluminium, odbłyśnik: symetryczny, antyrefleksyjny, powłoka lakierowana proszkowo: połysk, matowa, struktura, kolor standardowy: RAL 9016, inny możliwy wg uzgodnień, wersja z ramką zewnętrzną i bez ramki, kratka ochronna. Oprawa CETAN ze źródłem TALEXX LED TRIDONIC. Zasilanie: 230V/~50Hz Kl. I TALEXX Stark TRIDONIC LLE24 IP 54

lub z nietłukącego PC, paraboliczny odbłyśnik z anodyzowanego aluminium, odbłyśnik: symetryczny, antyrefleksyjny, powłoka lakierowana proszkowo: połysk, matowa, struktura, kolor standardowy:

Lp. Typ oprawy Moc A B C H Ciężar Otwór w suficie /W/ /mm/ /mm/ /mm/ /mm/ /kg/ mm 1 CETAN LED 90W 90 540 570 320 65 4,0 560 x 325 Charakterystyka oprawy: natychmiastowy ponowny zapłon, zmniejszenie

5 Lp. Typ oprawy Moc A B C H Ciężar Otwór w suficie /W/ /mm/ /mm/ /mm/ /mm/ /kg/ mm 1 CETAN LED 90W ,0 560 x 325 Charakterystyka oprawy: natychmiastowy ponowny zapłon, zmniejszenie zużycia energii elektrycznej, wysoka skuteczność świetlna -120 lm/w, R a 80, wymiana źródła światła po godzin, bardzo mały ciężar, wyprowadzenie przewodów w miejscu wygodnym dla montera, stabilna do montowania podstawa (wydłużone elementy zawieszenia), szyba przeciwolśnieniowa hartowana z atestem lub z nietłukącego PC, odbłyśnik z anodyzowanego aluminium, szyba przeźroczysta lub przeciwolśnieniowa, antyrefleksyjna, powłoka lakierowana proszkowo: połysk, matowa, struktura, kolor standardowy: RAL 9016, inny możliwy wg uzgodnień, wersja z ramką zewnętrzną i bez ramki,

dla montera, stabilna do montowania podstawa (wydłużone elementy zawieszenia), szyba przeciwolśnieniowa hartowana z atestem lub z nietłukącego PC, odbłyśnik z anodyzowanego aluminium, szyba

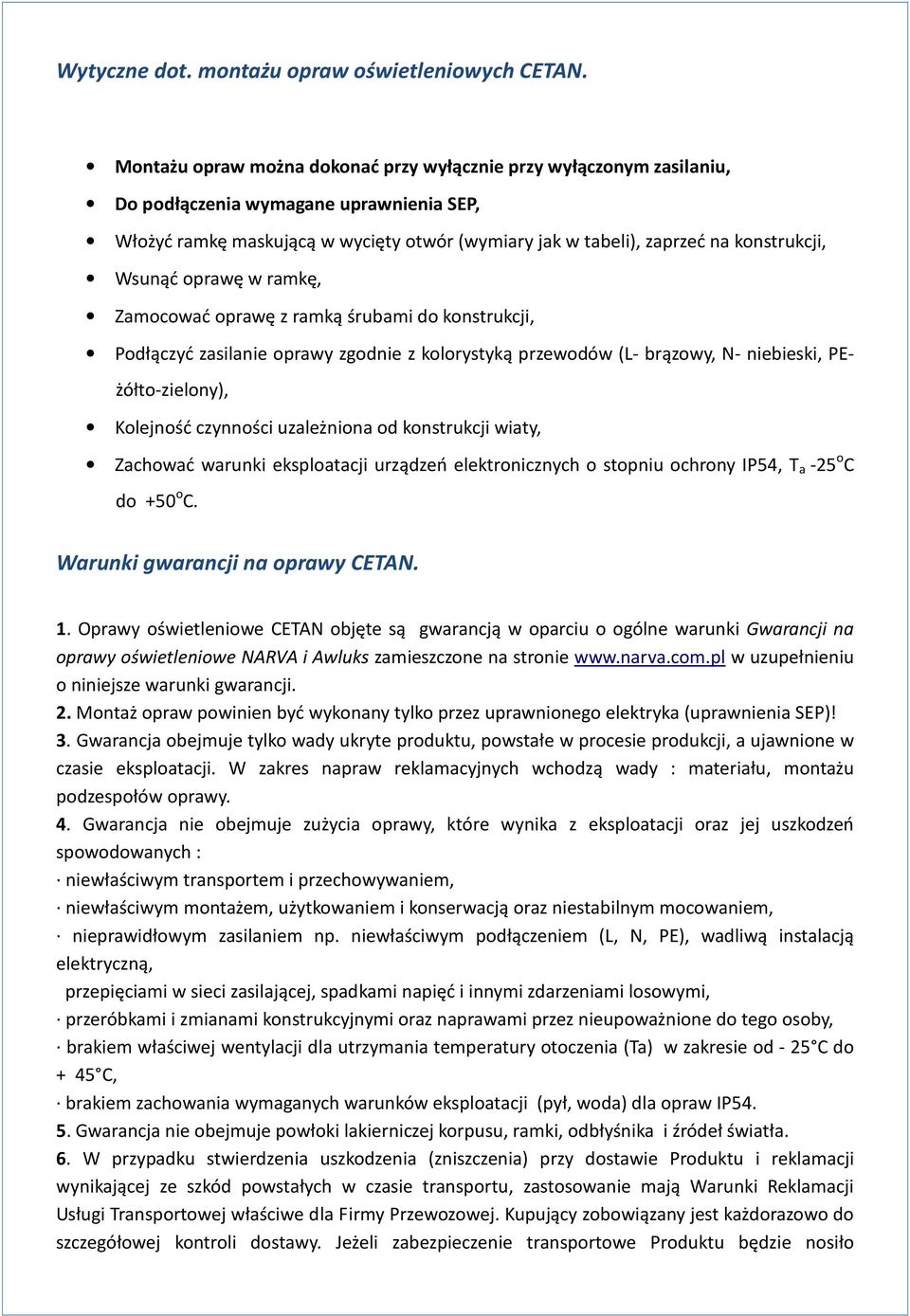

6 Wytyczne dot. montażu opraw oświetleniowych CETAN. Montażu opraw można dokonać przy wyłącznie przy wyłączonym zasilaniu, Do podłączenia wymagane uprawnienia SEP, Włożyć ramkę maskującą w wycięty otwór (wymiary jak w tabeli), zaprzeć na konstrukcji, Wsunąć oprawę w ramkę, Zamocować oprawę z ramką śrubami do konstrukcji, Podłączyć zasilanie oprawy zgodnie z kolorystyką przewodów (L- brązowy, N- niebieski, PEżółto-zielony), Kolejność czynności uzależniona od konstrukcji wiaty, Zachować warunki eksploatacji urządzeń elektronicznych o stopniu ochrony IP54, T a -25 o C do +50 o C. Warunki gwarancji na oprawy CETAN. 1. Oprawy oświetleniowe CETAN objęte są gwarancją w oparciu o ogólne warunki Gwarancji na oprawy oświetleniowe NARVA i Awluks zamieszczone na stronie w uzupełnieniu o niniejsze warunki gwarancji. 2. Montaż opraw powinien być wykonany tylko przez uprawnionego elektryka (uprawnienia SEP)! 3. Gwarancja obejmuje tylko wady ukryte produktu, powstałe w procesie produkcji, a ujawnione w czasie eksploatacji. W zakres napraw reklamacyjnych wchodzą wady : materiału, montażu podzespołów oprawy. 4. Gwarancja nie obejmuje zużycia oprawy, które wynika z eksploatacji oraz jej uszkodzeń spowodowanych : niewłaściwym transportem i przechowywaniem, niewłaściwym montażem, użytkowaniem i konserwacją oraz niestabilnym mocowaniem, nieprawidłowym zasilaniem np. niewłaściwym podłączeniem (L, N, PE), wadliwą instalacją elektryczną, przepięciami w sieci zasilającej, spadkami napięć i innymi zdarzeniami losowymi, przeróbkami i zmianami konstrukcyjnymi oraz naprawami przez nieupoważnione do tego osoby, brakiem właściwej wentylacji dla utrzymania temperatury otoczenia (Ta) w zakresie od - 25 C do + 45 C, brakiem zachowania wymaganych warunków eksploatacji (pył, woda) dla opraw IP Gwarancja nie obejmuje powłoki lakierniczej korpusu, ramki, odbłyśnika i źródeł światła. 6. W przypadku stwierdzenia uszkodzenia (zniszczenia) przy dostawie Produktu i reklamacji wynikającej ze szkód powstałych w czasie transportu, zastosowanie mają Warunki Reklamacji Usługi Transportowej właściwe dla Firmy Przewozowej. Kupujący zobowiązany jest każdorazowo do szczegółowej kontroli dostawy. Jeżeli zabezpieczenie transportowe Produktu będzie nosiło

Wsunąć oprawę w ramkę, Zamocować oprawę z ramką śrubami do konstrukcji, Podłączyć zasilanie oprawy zgodnie z kolorystyką przewodów (L- brązowy, N- niebieski, PEżółto-zielony), Kolejność czynności

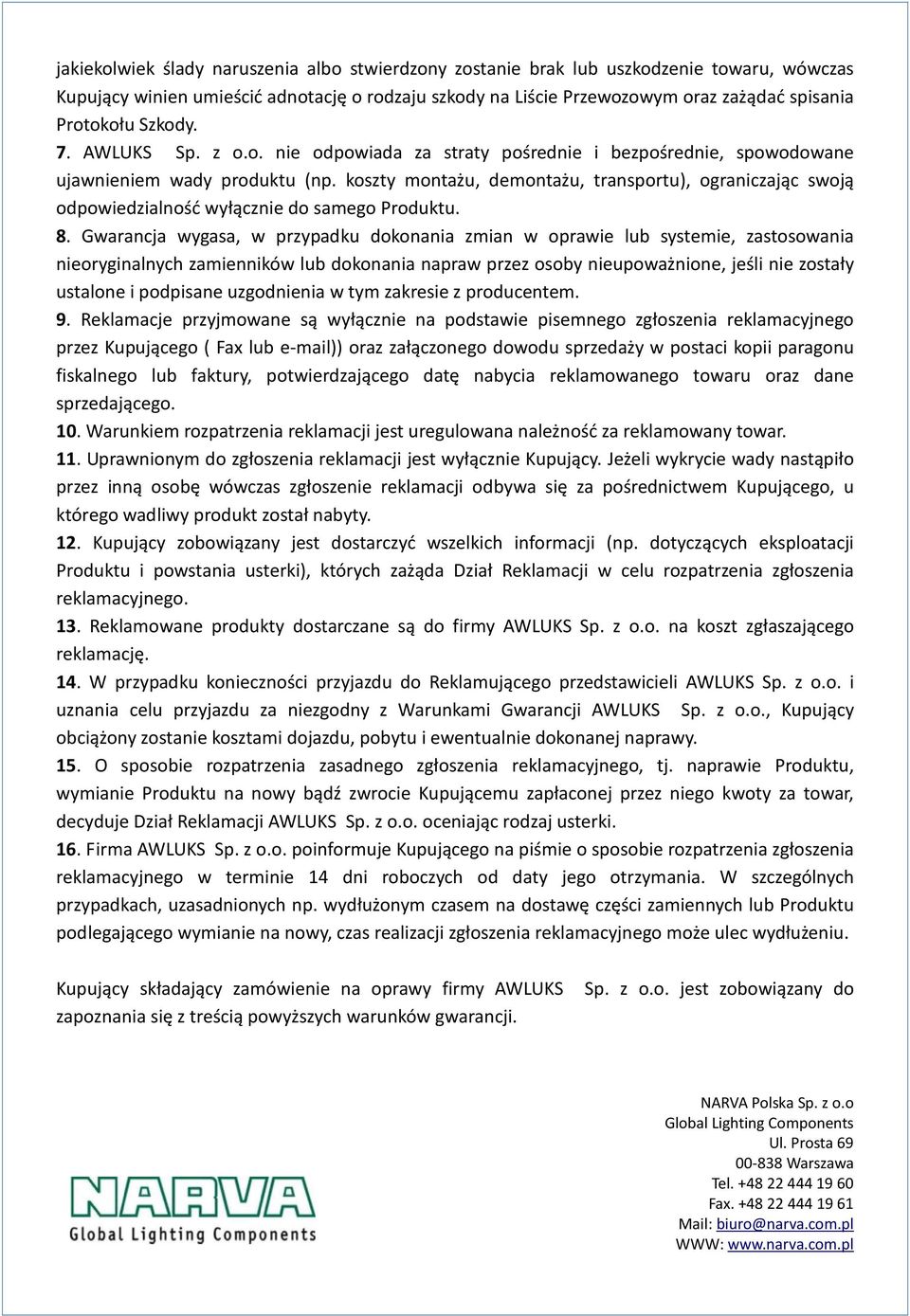

7 jakiekolwiek ślady naruszenia albo stwierdzony zostanie brak lub uszkodzenie towaru, wówczas Kupujący winien umieścić adnotację o rodzaju szkody na Liście Przewozowym oraz zażądać spisania Protokołu Szkody. 7. AWLUKS Sp. z o.o. nie odpowiada za straty pośrednie i bezpośrednie, spowodowane ujawnieniem wady produktu (np. koszty montażu, demontażu, transportu), ograniczając swoją odpowiedzialność wyłącznie do samego Produktu. 8. Gwarancja wygasa, w przypadku dokonania zmian w oprawie lub systemie, zastosowania nieoryginalnych zamienników lub dokonania napraw przez osoby nieupoważnione, jeśli nie zostały ustalone i podpisane uzgodnienia w tym zakresie z producentem. 9. Reklamacje przyjmowane są wyłącznie na podstawie pisemnego zgłoszenia reklamacyjnego przez Kupującego ( Fax lub )) oraz załączonego dowodu sprzedaży w postaci kopii paragonu fiskalnego lub faktury, potwierdzającego datę nabycia reklamowanego towaru oraz dane sprzedającego. 10. Warunkiem rozpatrzenia reklamacji jest uregulowana należność za reklamowany towar. 11. Uprawnionym do zgłoszenia reklamacji jest wyłącznie Kupujący. Jeżeli wykrycie wady nastąpiło przez inną osobę wówczas zgłoszenie reklamacji odbywa się za pośrednictwem Kupującego, u którego wadliwy produkt został nabyty. 12. Kupujący zobowiązany jest dostarczyć wszelkich informacji (np. dotyczących eksploatacji Produktu i powstania usterki), których zażąda Dział Reklamacji w celu rozpatrzenia zgłoszenia reklamacyjnego. 13. Reklamowane produkty dostarczane są do firmy AWLUKS Sp. z o.o. na koszt zgłaszającego reklamację. 14. W przypadku konieczności przyjazdu do Reklamującego przedstawicieli AWLUKS Sp. z o.o. i uznania celu przyjazdu za niezgodny z Warunkami Gwarancji AWLUKS Sp. z o.o., Kupujący obciążony zostanie kosztami dojazdu, pobytu i ewentualnie dokonanej naprawy. 15. O sposobie rozpatrzenia zasadnego zgłoszenia reklamacyjnego, tj. naprawie Produktu, wymianie Produktu na nowy bądź zwrocie Kupującemu zapłaconej przez niego kwoty za towar, decyduje Dział Reklamacji AWLUKS Sp. z o.o. oceniając rodzaj usterki. 16. Firma AWLUKS Sp. z o.o. poinformuje Kupującego na piśmie o sposobie rozpatrzenia zgłoszenia reklamacyjnego w terminie 14 dni roboczych od daty jego otrzymania. W szczególnych przypadkach, uzasadnionych np. wydłużonym czasem na dostawę części zamiennych lub Produktu podlegającego wymianie na nowy, czas realizacji zgłoszenia reklamacyjnego może ulec wydłużeniu. Kupujący składający zamówienie na oprawy firmy AWLUKS Sp. z o.o. jest zobowiązany do zapoznania się z treścią powyższych warunków gwarancji. NARVA Polska Sp. z o.o Global Lighting Components Ul. Prosta Warszawa Tel Fax Mail: biuro@narva.com.pl WWW:

koszty montażu, demontażu, transportu), ograniczając swoją odpowiedzialność wyłącznie do samego Produktu. 8.
