1 PT712-EI TERMOSTAT TYGODNIOWY PROGRAMOWALNY DO ELEKTRYCZNEGO OGRZEWANIA POD OGOWEGO z czujnikiem zewnetrznym podtrzymanie pamięci przy braku napięcia do 100 godzin montaż na puszkę podtynkową podświetlany wyświetlacz w designie z wyłącznikami VENUS MADE IN CZECH REPUBLIC

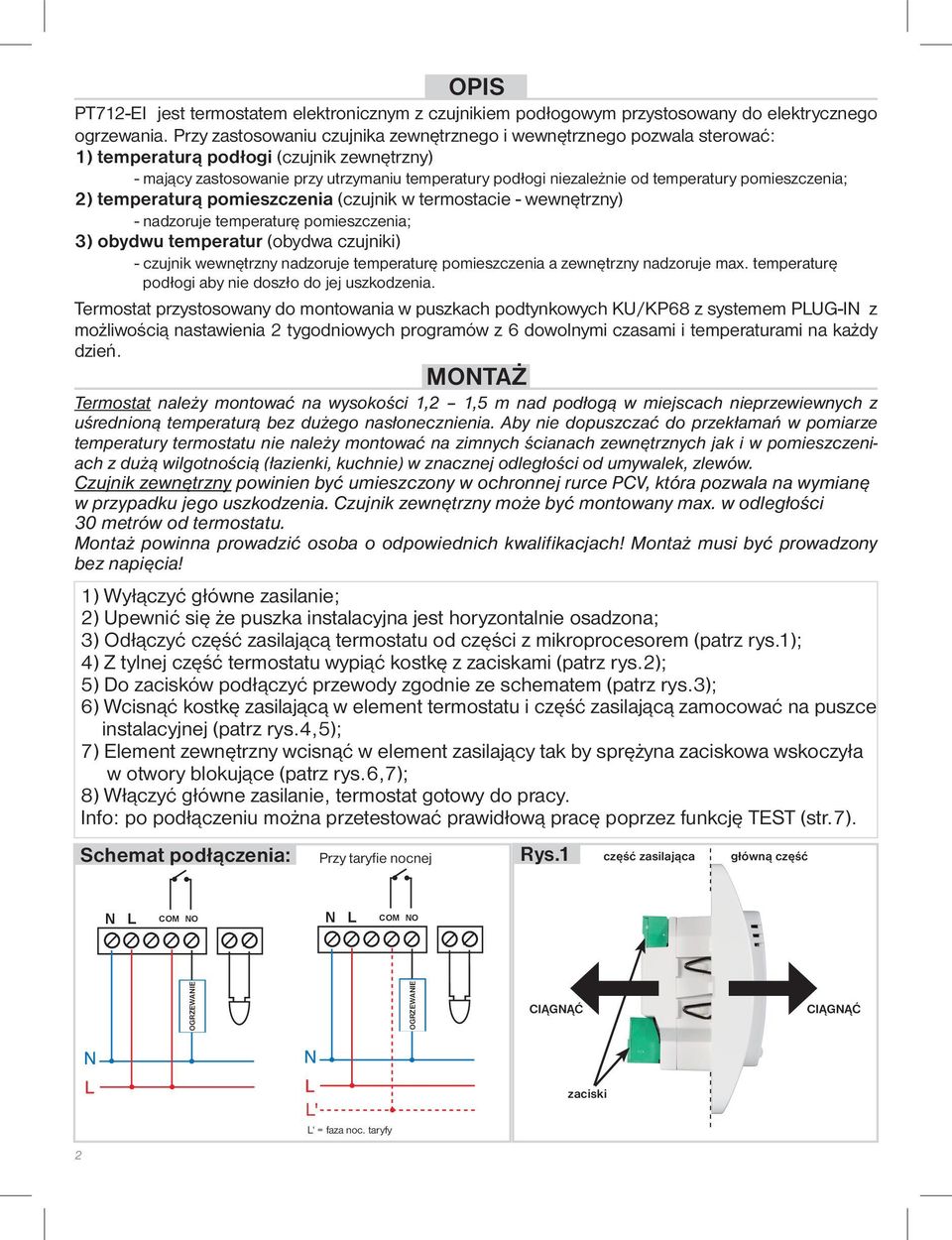

2 OPIS PT712-EI jest termostatem elektronicznym z czujnikiem podłogowym przystosowany do elektrycznego ogrzewania. Przy zastosowaniu czujnika zewnętrznego i wewnętrznego pozwala sterować: 1) temperaturą podłogi (czujnik zewnętrzny) - mający zastosowanie przy utrzymaniu temperatury podłogi niezależnie od temperatury pomieszczenia; 2) temperaturą pomieszczenia (czujnik w termostacie - wewnętrzny) - nadzoruje temperaturę pomieszczenia; 3) obydwu temperatur (obydwa czujniki) - czujnik wewnętrzny nadzoruje temperaturę pomieszczenia a zewnętrzny nadzoruje max. temperaturę podłogi aby nie doszło do jej uszkodzenia. Termostat przystosowany do montowania w puszkach podtynkowych KU/KP68 z systemem PLUG-IN z możliwością nastawienia 2 tygodniowych programów z 6 dowolnymi czasami i temperaturami na każdy dzień. MONTAŻ Termostat należy montować na wysokości 1,2 1,5 m nad podłogą w miejscach nieprzewiewnych z uśrednioną temperaturą bez dużego nasłonecznienia. Aby nie dopuszczać do przekłamań w pomiarze temperatury termostatu nie należy montować na zimnych ścianach zewnętrznych jak i w pomieszczeniach z dużą wilgotnością (łazienki, kuchnie) w znacznej odległości od umywalek, zlewów. Czujnik zewnętrzny powinien być umieszczony w ochronnej rurce PCV, która pozwala na wymianę w przypadku jego uszkodzenia. Czujnik zewnętrzny może być montowany max. w odległości 30 metrów od termostatu. Montaż powinna prowadzić osoba o odpowiednich kwalifikacjach! Montaż musi być prowadzony bez napięcia! 1) Wyłączyć główne zasilanie; 2) Upewnić się że puszka instalacyjna jest horyzontalnie osadzona; 3) Odłączyć część zasilającą termostatu od części z mikroprocesorem (patrz rys.1); 4) Z tylnej część termostatu wypiąć kostkę z zaciskami (patrz rys.2); 5) Do zacisków podłączyć przewody zgodnie ze schematem (patrz rys.3); 6) Wcisnąć kostkę zasilającą w element termostatu i część zasilającą zamocować na puszce instalacyjnej (patrz rys.4,5); 7) Element zewnętrzny wcisnąć w element zasilający tak by sprężyna zaciskowa wskoczyła w otwory blokujące (patrz rys.6,7); 8) Włączyć główne zasilanie, termostat gotowy do pracy. Info: po podłączeniu można przetestować prawidłową pracę poprzez funkcję TEST (str.7). Schemat podłączenia: Przy taryfi e nocnej Rys.1 część zasilająca główną część N L COM NO N L COM NO OGRZEWANIE OGRZEWANIE CIĄGNĄĆ CIĄGNĄĆ L' L = faza noc. taryfy zaciski 2

3 MENU Rys.2 Rys.3 Rys.4 WCISNĄĆ kostkę zasilającą NO COM L N WYCIĄGNĄĆ zaciski mocujące podłączyć zgodnie ze schematem Rys.5 Rys.6 Rys.7 zamocować do puszki część zasilającą wtyczka, otwory zaciskowe OPIS WYŚWIETLACZA I PRZYCISKÓW WCISNĄĆ dłówną część do zasilającej 1, Aktualny dzień (w funk. Prog wybierz dni do programowania) 2, Praca w funkcji OFF/PROG/AUTO/MANU/kufr=URLOP 3, Aktualna temperatura pomieszczenia 4, Indykacyja pomiaru temperatury w pomieszczeniu według czujnika w termostacie 5, Indykacja włączenia ogrzewania 6, Indykacja nieaktywnych przycisków 7, Indykacja funkcji CLOC (nastawienie aktualnego dnia i czasu) 8, zobrazowanie ustawionej temperatury i czasu/ ilość godzin pracy (ten rządek wyświetla się w każdej funkcji) 9, Indykacja zasilania z baterii (jeżeli dojdzie do braku napięcia 230V/50Hz, funkcja działa przez 1 dzień do momentu doładowania baterii) 10, Indykacja podłączenia podłogowego czujnika zewnętrznego 11, Temperatura przeciw zamarzaniu 3 C 12, Temperatura komfortowa w funkcji MANU 13, Temperatura obniżona w funkcji MANU 3 przycisk MENU : krótkie naciśnięcie = wejście do głównego meni, enter przytrzymanie (ok. 3s) = zwyjście z aktualnej funkcji przycisk / : w podstawowej funkcji = wejście do info w głównym meni = przesuw, nastawienie wartości równoczesne naciśnięcie MENU oraz (w fun.podst.) = blokada klawiatury równoczesne naciśnięcie MENU oraz (w fun.podst.) = odblokowanie klawiatury równoc. naciśnięcie MENU oraz / (w głównym meni) = powrót do funkcji podstawowej Uwaga: naciśnięcie dowolnego przycisku aktywuje podświetlenie LCD!

4 FUNKCJE TERMOSTATU Przy naciśnięciu dowolnego przycisku aktywujemy podświetlenie LCD. Kolejnym naciśnięciem przycisku MENU wchodzimy do głównego meni, gdzie wybieramy funkcje. AUTO Termostat pracuje według nastawionego programu. Nacisnąć MENU, wybrać / funkcje AUTO, AUTO OFF Termostat jest wyłączony do zmiany temperatury w ustawionym programie. Nacisnąć MENU, wybrać / funkcje AUTO OFF, MANU (fabrycznie 21 C) Termostat pracuje według nastawionej temperatury, ta będzie stała aż do ręcznej zmiany funkcji. Nacisnąć MENU, wybrać / funkcje MANU, MANU (fabrycznie 19 C) Termostat pracuje według nastawionej temperatury, ta będzie stała aż do ręcznej zmiany funkcji. Nacisnąć MENU, wybrać / funkcje MANU, MANU OFF Termostat trwale wyłączony do czasu ręcznej zmiany. Nacisnąć MENU, wybrać / funkcje MANU OFF, URLOP W FUNKCJI AUTO Termostat utrzymuje nastawioną temperaturę do nastawionego czasu i daty a potem przechodzi w funk. AUTO. Nacisnąć MENU, wybrać / funkcje AUTO, zatwierdzić przyciskiem MENU ; Na LCD mruga temperatura, prz. / wybrać właściwą i zatwierdzić MENU, nastepnie nastawiamy godziny, minuty, dzień, miesiąc i rok powrotu z urlopu zatwierdzając przyciskiem MENU. Po nastawieniu dojdzie automatycznie do 1 minuty przejście w funkcje URLOP. Na LCD wyświetli sie data końca urlopu! 4

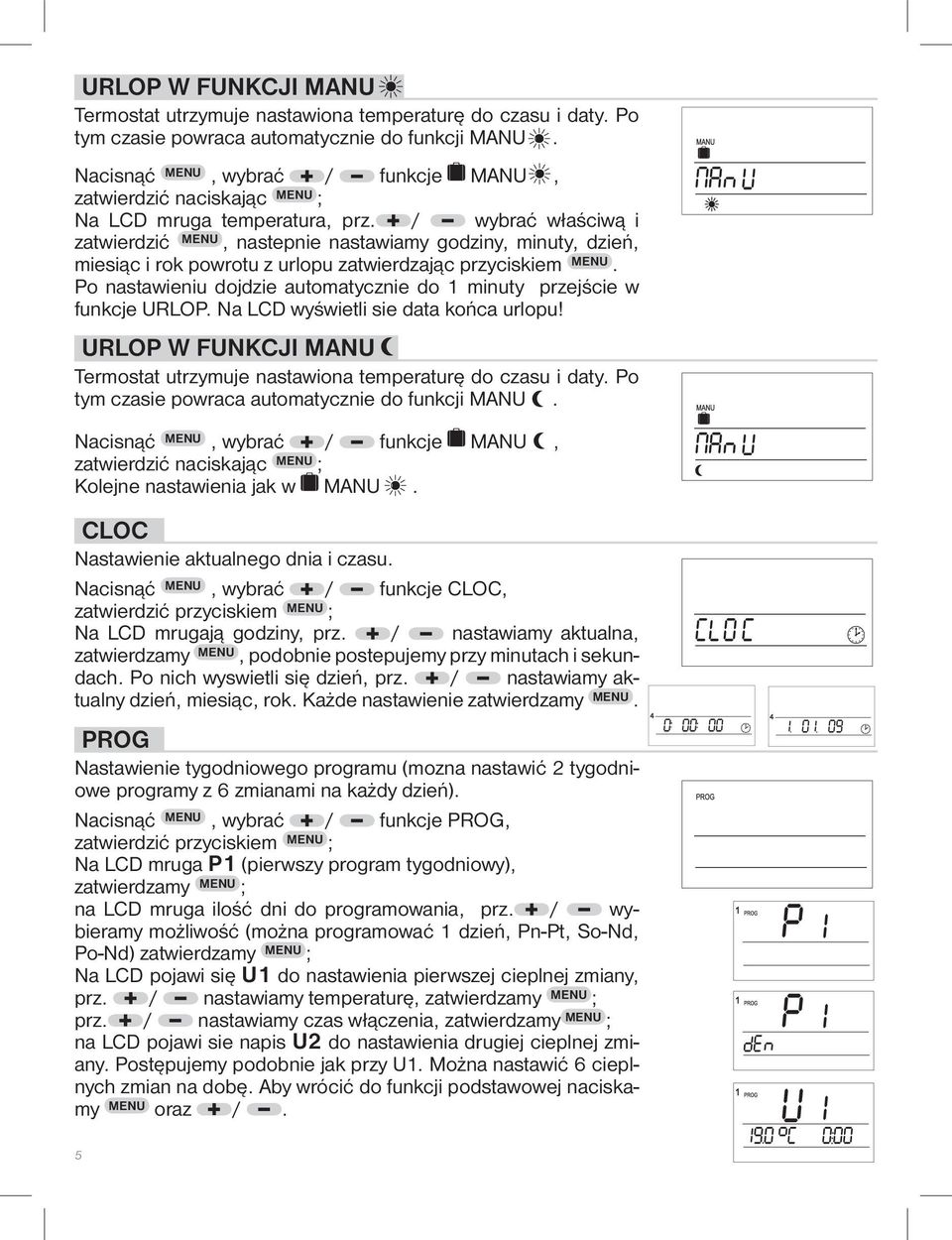

5 URLOP W FUNKCJI MANU Termostat utrzymuje nastawiona temperaturę do czasu i daty. Po tym czasie powraca automatycznie do funkcji MANU. Nacisnąć MENU, wybrać / funkcje MANU, zatwierdzić naciskając MENU ; Na LCD mruga temperatura, prz. / wybrać właściwą i zatwierdzić MENU, nastepnie nastawiamy godziny, minuty, dzień, miesiąc i rok powrotu z urlopu zatwierdzając przyciskiem MENU. Po nastawieniu dojdzie automatycznie do 1 minuty przejście w funkcje URLOP. Na LCD wyświetli sie data końca urlopu! URLOP W FUNKCJI MANU Termostat utrzymuje nastawiona temperaturę do czasu i daty. Po tym czasie powraca automatycznie do funkcji MANU. Nacisnąć MENU, wybrać / funkcje MANU, zatwierdzić naciskając MENU ; Kolejne nastawienia jak w MANU. CLOC Nastawienie aktualnego dnia i czasu. Nacisnąć MENU, wybrać / funkcje CLOC, zatwierdzić przyciskiem MENU ; Na LCD mrugają godziny, prz. / nastawiamy aktualna, zatwierdzamy MENU, podobnie postepujemy przy minutach i sekundach. Po nich wyswietli się dzień, prz. / nastawiamy aktualny dzień, miesiąc, rok. Każde nastawienie zatwierdzamy MENU. PROG Nastawienie tygodniowego programu (mozna nastawić 2 tygodniowe programy z 6 zmianami na każdy dzień). Nacisnąć MENU, wybrać / funkcje PROG, zatwierdzić przyciskiem MENU ; Na LCD mruga P1 (pierwszy program tygodniowy), zatwierdzamy MENU ; na LCD mruga ilość dni do programowania, prz. / wybieramy możliwość (można programować 1 dzień, Pn-Pt, So-Nd, Po-Nd) zatwierdzamy MENU ; Na LCD pojawi się U1 do nastawienia pierwszej cieplnej zmiany, prz. / nastawiamy temperaturę, zatwierdzamy MENU ; prz. / nastawiamy czas włączenia, zatwierdzamy MENU ; na LCD pojawi sie napis U2 do nastawienia drugiej cieplnej zmiany. Postępujemy podobnie jak przy U1. Można nastawić 6 cieplnych zmian na dobę. Aby wrócić do funkcji podstawowej naciskamy MENU oraz /. 5

6 CONST Nastawienie parametrów regulacji. Nacisnąć MENU, wybrać / funkcje CONST, zatwierdzić przyciskiem MENU, na LCD pojawi się 1. parametr. 1 TEMPERATURA MINIMALNA Ustawienie minimalnej nastawianej temperatury. Wybór w zakresie od 3 C do 10 C. Prz. / wybieramy temperaturę, zatwierdzamy MENU. 2 TEMPERATURA MAKSYMALNA Ustawienie max. nastawianej temperatury. Wybór w zakresie od 15 C do 99,5 C. Prz. / wybieramy temperaturę, zatwierdzamy MENU. 3 HISTEREZA Mozna nastawić w zakresie 0,1 do 5 C. Np. gdy histereza wynosi 1 C, a ustawiona temperatura 20 C, termostat wyłączy ogrzewanie przy 20 C a włączy przy 19 C. Prz. / wybieramy temperaturę, zatwierdzamy MENU. 4 MINIMALNY CZAS WŁĄCZENIA PRZY HISTEREZIE Nastawiamy minimalny czas włączenia ogrzewania w minutach w zakresie od 1 do 5 minut. Prz. / wybieramy, zatwierdzamy MENU. 5 WYBÓR CZUJNIKA ZEWNETRZNEGO Wybrać prz. / według typu użycia, potwierdzic MENU czujnik zewnętrzny gdy jest podłączony mierzy temperaturę tam gdzie jest umieszczony (np.podłoga łazienki); Podłączenie czujnika jest indykowane la LCD znakiem ,5 C zewnętrzny czujnik gdy jest podłączony kontroluje temperaturę podłogi, nastawia się go na max. temperaturę podłogi (sterujemy ogrzewaniem pomieszczenia z uwzględnieniem temperatury podłogi). Czujnik podłogowy (strażnik) jest indykowany na LCD znakiem. Przy przekroczniu nastawionej na nim temperatury ogrzewanie zostaje wyłączone a na LCD pojawia się napis STOP. Do ponownego włączenia ogrzewania dojdzie gdy temperatura podłogi obniży się o 0,5 C od granicznej. Gdy czujnik zewnetrzny nie jest podłączony lub wadliwy na LCD jest błąd C2.Err. 6 Po podłączeniu czujnika zewnetrznego KONIECZNE jest przeprowadzenie RESET (patrz parametr 6)!

7 6 WERSJA/ POWRÓT DO USTAWIEŃ FABRYCZNYCH Informacja o wersji programu. Po nacisnięciu na ok.3 sekundy przycisku, na LCD wyświetli się napis RESET, termostat powróci do ustawień fabrycznych! Wyjście z funk.const przez równoczesne nacisnięcie przycisków MENU oraz / (powrót do funkcji podstawowej). KOLEJNE FUNKCJE INFO Naciskając / w funkcji podstawowej możemy uzyskać nastepujące informacje: USTAWIONA TEMPERATURA Naciskając / w funk.podstawowej na LCD pojawi się ustawiona temperatura (naciskając / mozna ją zmienić, w fun.auto krótkotrwale do zmiany w programie, w fun. MANU zmiana jest trwała); naciskając MENU przejdziemy do... NUMER WYBRANEGO PROGRAMU - tylko w fun. AUTO Służy do szybkiej zmiany programu w fun. AUTO. Jeżeli nastawione są dwa programy tygodniowe P1 oraz P2 i trzeba po tygodniu je zmienić nalezy nacisnąć / ; kolejnym naciśnięciem MENU przejdziemy do... GODZINY PRACY Na LCD pojawi sie liczba mówiąca o godzinach pracy ogrzewania. Liczbę można wyzerować naciskając ; kolejnym naciśnięciem MENU przejdziemy do... TEST Na LCD pojawi się napis TEST, mozna go uruchomic prz. / (dojdzie do kilkakrotnego włą/wyłączenia przekaźnika) na LCD test on/test off; Zalecamy uruchomić przy pierwszym załączeniu! Kolejnym naciśnięciem MENU pojawi sie info gdy podłączony jest czujnik zewnętrzny podłogowy... AKTUALNA TEMPERATURA PODŁOGI Na LCD pojawi się aktualna temperatura podłogi. Powrót do funkcji podstawowej następuje po przytrzymaniu na ok. 3 sek. prz. MENU! ZAMEK W funkcji podstawowej równoczesne naciśnięcie MENU oraz znak klucz), odblokowanie MENU oraz. 7, blokuje klawiaturę (na LCD

8 TERMOSTAT PROGRAMOWALNY PT712-EI Służy do regulacji podłogowego ogrzewania (kable, maty grzejne, folie). Umożliwia regulacje temperatury z możliwością nadzorowania temperatury podłogi. Zastosowanie termostatu obniża nakłady na ogrzewanie zapewniając komfort cieplny. Właściwości: 4 2 tygodniowe programy z 6 zmianami cieplnymi na dzień 4 podświetlany wyświetlacz 4 możliwość nastawienia histerezy 4 możliwość nastawienia minimalnego włączenia ogrzewania 4 funkcje: AUTO/MANU/OFF/URLOP System PLUG-IN = szybki, łatwy montaż, termostat dzielony na część zasilającą, mikroprocesor które są łączone zaciskami. W części zasilającej wyjmowana wtyczka do której podłącza się przewody a ją przy pomocy wcisku osadza w części zasilającej. Całość montuje się na puszce a dopiero potem podłącza wciskowo pozostałe elementy. Wymiary: 4 nastawienie maksymalnej temperatury podłogi 4 szybka zmiana ustawionej temperatury 4 informacja o godzinach pracy ogrz. 4 blokada klawiatury 4 podtrzymanie danych przy braku napięcia do 100 godzin 4 łatwy montaż w systemie PLUG-IN 4 design współgrający z wyłącz. VENUS Czujnik zewnetrzny: w zestawie typ CT01-10k P, CYXY 2 x 0.5 mm, 10 kω, długość 3 m, obudowa PVC Przykład montażu: możliwość umieszczenia w ramce z serią VENUS Pb LEAD FREE w harmonii z RoHS Techniczne parametry Zasilanie 230 V/ 50 Hz Ilość nastaw.temperatur 6 na każdy dzień Histereza 0.1 do 5 C Minimal. program.czas 10 minut Zakres nastaw. temp. +3 C do 99.5 C Nastawienie tem. po 0.5 C Min. skok indykacyjny 0.1 C Błąd pomiaru ± 0,5 C Baterie podtrzymujące 100 godzin Stopień ochrony IP20 Wyjście max.15a (zaciski bezpotencjałowe) Temperatura pracy 0 C do +40 C W przypadku reklamacji prosimy o przesłanie kompletnego wyrobu na adres dystrybutora. MADE IN CZECH REPUBLIC Dystrybutor: Elektrobok PL ul. Bielowicza Świątniki Górne tel./ fax: elbock@poczta.fm
