1 TABLICE INTERAKTYWNE

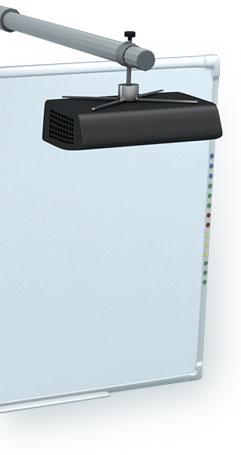

2 Co to jest tablica interaktywna? Tablica interaktywna to urządzenie, które przypomina dużą białą tablicę i umożliwia współdziałanie z podłączonym do niej komputerem oraz projektorem multimedialnym. Można ją porównać do wielkiego monitora, który reaguje na dotyk. W zależności od technologii, w której tablica została wykonana, można używać specjalnego pióra, każdego innego przedmiotu lub dłoni.

3 Zasada działania tablicy Jej działanie polega na przekazywaniu do komputera przez moduł elektroniczny danych na temat położenia względem osi X i Y tablicy specjalnego pisaka. Dane te są następnie obrazowane w postaci położenia kursora myszy na tablicy. W zależności od miejsca w którym znajduje się wskaźnik, trybu pracy tablicy (wybieranego programowo) oraz zdarzenia wywołanego wskaźnikiem następuje określone działanie, które dzięki projektorowi multimedialnemu, wizualizowany jest na tablicy.

5 Podstawowym parametrem charakteryzującym każdą tablicę interaktywną jest technologia jej wykonania. Wśród najbardziej popularnych technologii można wyróżnić: Technologia wzorca punktowego Technologia elektromagnetyczna Technologia podczerwieni i ultradźwięków Technologia rezystancyjna

6 Technologia wzorca punktowego Na tablicy nadrukowane są specjalne zakodowane punkty, które są sczytywane i przekazywane do komputera poprzez kamerę umieszczoną w pisaku. Pozwala to na bezbłędne ustalenie współrzędnych pióra przy jednoczesnym ograniczeniu do minimum elementów elektronicznych w tablicy co podnosi diametralnie jej bezawaryjność.

7 Technologia podczerwieni i ultradźwięków W bokach tablicy znajdują się odbiorniki ultradźwięków i podczerwieni, natomiast nadajnik umieszczony jest w pisaku. Dotyk pisaka do tablicy włącza nadajnik i lokalizuje jego położenie względem odbiorników. Zalety: powierzchnia całkowicie odporna na uszkodzenia mechaniczne (ewentualne uszkodzenie nie wpływa na działanie tablicy) powierzchnia matowa, nie powoduje refleksów przy projekcji

8 Technologia elektromagnetyczna Wykorzystuje zjawisko indukcji w procesie lokalizacji pióra na tablicy. Pod powierzchnią umieszczona jest siatka połączona z kontrolerami indukcji na osi X i Y. Zbliżenie pióra do powierzchni wyzwala indukcję elektryczną na konkretnych drucikach i pojawienia się prądu na kontrolerach. Główną zaletą takiego rozwiązania jest: brak możliwości przesunięcia wskaźnika poprzez przypadkowe dotknięcie tablicy innym przedmiotem lub ręką, względnie wysoki poziom odporności na uszkodzenia mechaniczne wysoka rozdzielczość dla zastosowań wymagających precyzyjnych wskazań.

9 Technologia rezystancyjna (dotykowa) Tablica wykorzystująca technologię dotykową posiada na swej powierzchni dwie warstwy, które po dotknięciu przez użytkownika stykają się ze sobą, a system analizując zmiany opornościowe lokalizuje położenie wskaźnika. Tablice wykonane w tej technologii nie są tak odporne na uszkodzenia, jak tablice wykonane w pozostałych technologiach.

10 O jakości tablicy świadczą: powierzchnia z jakiej jest wykonana tablica; powinna być przystosowana do pisania markerami suchościeralnymi. Atutem jest również matowa powierzchnia, nie odbijająca światła emitującego przez projektor. trwałość powierzchni czyli jej odporność na zadrapania, uszkodzenia powierzchni. dodatkowe wyposażenie jak np. przyciski, tzw. Klawisze Szybkiego Dostępu do uruchamiania podstawowych funkcji tablicy. Pożądana jest możliwość programowania części przycisków i przyporządkowania im najczęściej używanych funkcji.

11 Dodatkowe funkcje np. Dual- możliwość symultanicznej pracy dwóch uczniów, jednocześnie dwoma pisakami można rysować i pisać w tym samym czasie. Dodatkowym plusem funkcji Dual mogą być dwa paski narzędziowe dla dwóch użytkowników; multi-touch w tablicach na podczerwień to prosty sposób na zmianę położenia wielkości czy obrót danego obiektu. Funkcja stosowana coraz częściej w tabletach, ekranach dotykowych.

12 Program interaktywny Program interaktywny to narzędzie którego podstawową zasadą działania jest pisanie, rysowanie, powiększanie obrazów itp. na tle aktualnie edytowanego dokumentu. Dobry program to możliwość tworzenia nowoczesnych, dynamicznych i interaktywnych prezentacji, które zostają zapisane na dysku komputera. Dzięki temu można je później przesłać pocztą elektroniczną, ponownie odtworzyć lub wydrukować.

13 Ciekawe strony z materiałami dla nauczycieli 1. [pl] Scholaris - portal wiedzy dla nauczycieli, wiele ciekawych materiałów, wyszukiwanie po frazie lub przedmiocie, poziomie nauczania i typie zasobu (tutaj należy wybrać np. ćwiczenia interaktywne lub e-lekcje). Materiały uruchamiamy bezpośrednio ze strony lub zapisujemy na dysku w formacie zip (do rozpakowania np. programem WinZip) wymagany program Adobe Flash Player. 2. [pl] Klasoteka - blog nauczycielki nauczania początkowego, prezentuje materiały dla uczniów szkoły podstawowej

14 3. [pl] Systemy interaktywne - materiały są bezpłatne (mimo widniejącej ceny 0,01zł), najwięcej z matematyki, fizyki, kilka również z biologii, chemii, geografii, kształcenia zintegrowanego, sporo programów. 4. [eng] TES iboard - materiały w j. angielskim dla uczniów szkoły podstawowej (matematyka, przyroda, historia) 5. [eng] Teacherled - blog, głównie matematyka i j. angielski, po lewej stronie wybieramy dział, interesują nas materiały z podpisem IWB Resources (są również programy na ipady), po wybraniu ćwiczenia\zadania na dole artykułu klikamy na Go to 6. [eng] Topmarks - ciekawe materiały dot. wielu przedmiotów na różnych poziomach nauczania, po lewej stronie wybieramy przedmiot a następnie poziom nauczania (poziomy dostępne wg amerykańskiego podziału K-12)

15 7. [eng] Eduscapes - wiele materiałów, różne poziomy i przedmioty, wybieramy przedmiot z Subject Areas, na początku widzimy pomysły na użycie tablicy na danym przedmiocie nauczania, następnie strony i materiały multimedialne przydatne w klasie 8. [eng] Smartboard Goodies - blog (mimo nazwy znajdują się nim materiały na wszystkie tablice, głównie sa to materiały online), po prawej stronie wybieramy przedmiot, aby wyświetlić wszystkie posty z nim związane lub wybieramy na górze Math lub Science, aby zapoznać się z listą linków do danego zagadnienia. 9. [eng] Tutaj znajdzieszlistę 65 stron (kilka się powtarza z wcześniej opisanymi): do tablicy SmartBoard

16 10. [pl, eng] exchange.smarttech.com - strona producenta tablic Smart Board, ogromna baza lekcji z całego świata, wyszukiwanie po krajach, poziomach, przedmiotach (należy się zarejestrować) 11. [pl] tablice.net.pl/lekcje lekcje polskich nauczycieli, wyszukiwanie po poziomach i przedmiotach, zasoby stale się powiększają 12. [pl] strona społecznościowa Tablica SMART w mojej klasie - warto regularnie zaglądać, kilka razy w tygodniu pojawiają się tam strony z multimediami, na które warto zwrócić uwagę

17 Nowoczesnenauczanie.pl
