1 heroal C 50 Systemy fasadowe

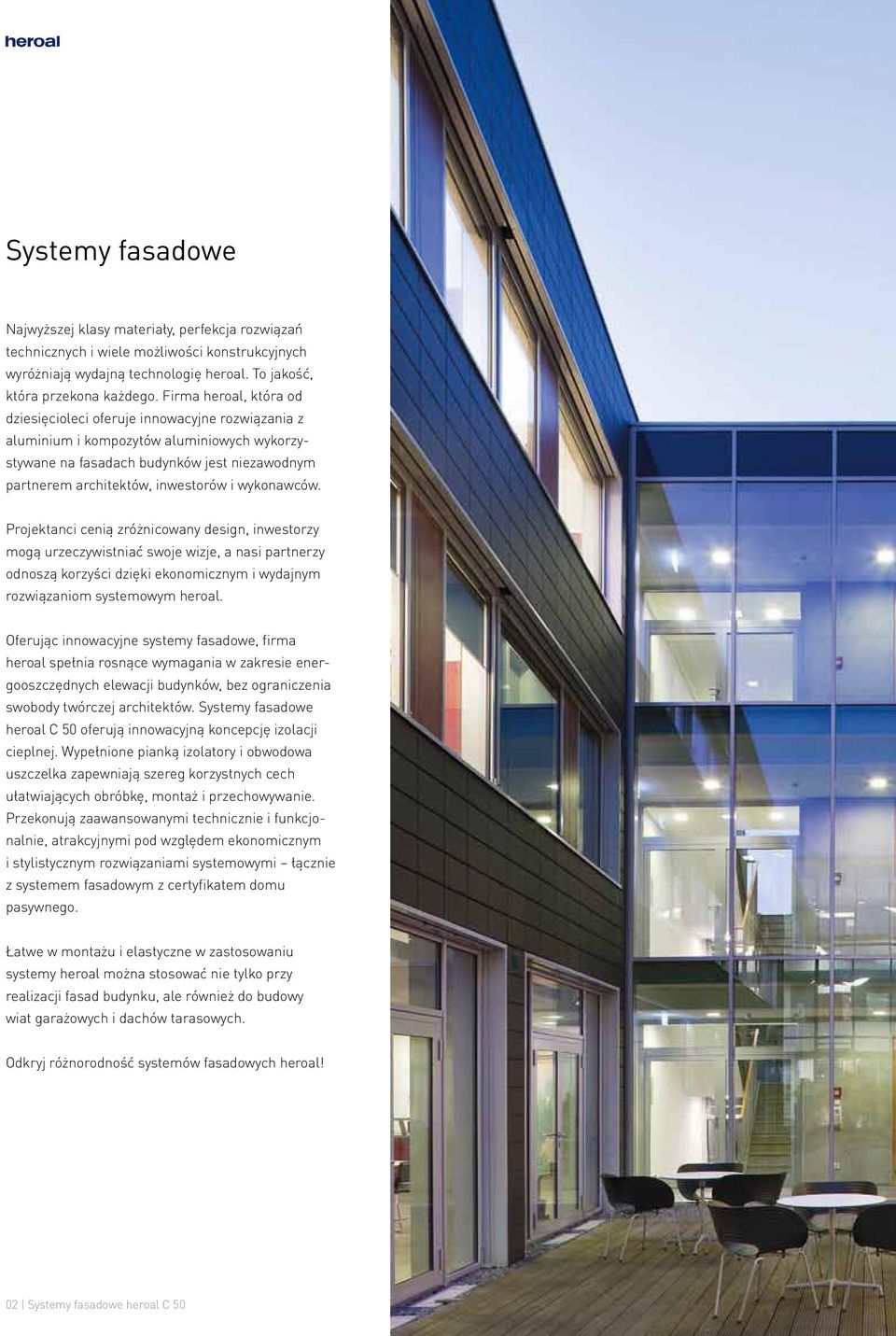

2 Systemy fasadowe Najwyższej klasy materiały, perfekcja rozwiązań technicznych i wiele możliwości konstrukcyjnych wyróżniają wydajną technologię heroal. To jakość, która przekona każdego. Firma heroal, która od dziesięcioleci oferuje innowacyjne rozwiązania z aluminium i kompozytów aluminiowych wykorzystywane na fasadach budynków jest niezawodnym partnerem architektów, inwestorów i wykonawców. Projektanci cenią zróżnicowany design, inwestorzy mogą urzeczywistniać swoje wizje, a nasi partnerzy odnoszą korzyści dzięki ekonomicznym i wydajnym rozwiązaniom systemowym heroal. Oferując innowacyjne systemy fasadowe, firma heroal spełnia rosnące wymagania w zakresie energooszczędnych elewacji budynków, bez ograniczenia swobody twórczej architektów. Systemy fasadowe heroal C 50 oferują innowacyjną koncepcję izolacji cieplnej. Wypełnione pianką izolatory i obwodowa uszczelka zapewniają szereg korzystnych cech ułatwiających obróbkę, montaż i przechowywanie. Przekonują zaawansowanymi technicznie i funkcjonalnie, atrakcyjnymi pod względem ekonomicznym i stylistycznym rozwiązaniami systemowymi łącznie z systemem fasadowym z certyfikatem domu pasywnego. Łatwe w montażu i elastyczne w zastosowaniu systemy heroal można stosować nie tylko przy realizacji fasad budynku, ale również do budowy wiat garażowych i dachów tarasowych. Odkryj różnorodność systemów fasadowych heroal! 02 Systemy fasadowe heroal C 50

3 heroal C 50 Strona 6 System różnorodnych rozwiązań fasadowych heroal C 50 ID Strona 7 Efektowny system fasadowy w kolorze stalowym heroal C 50 HI Strona 8 System fasadowy o wysokiej izolacji heroal C 50 PH Strona 10 System fasadowy z certyfikatem domu pasywnego heroal C 50 FP Strona 12 Rozwiązanie systemowe dla fasad przeciwpożarowych Systemy fasadowe heroal C 50 03

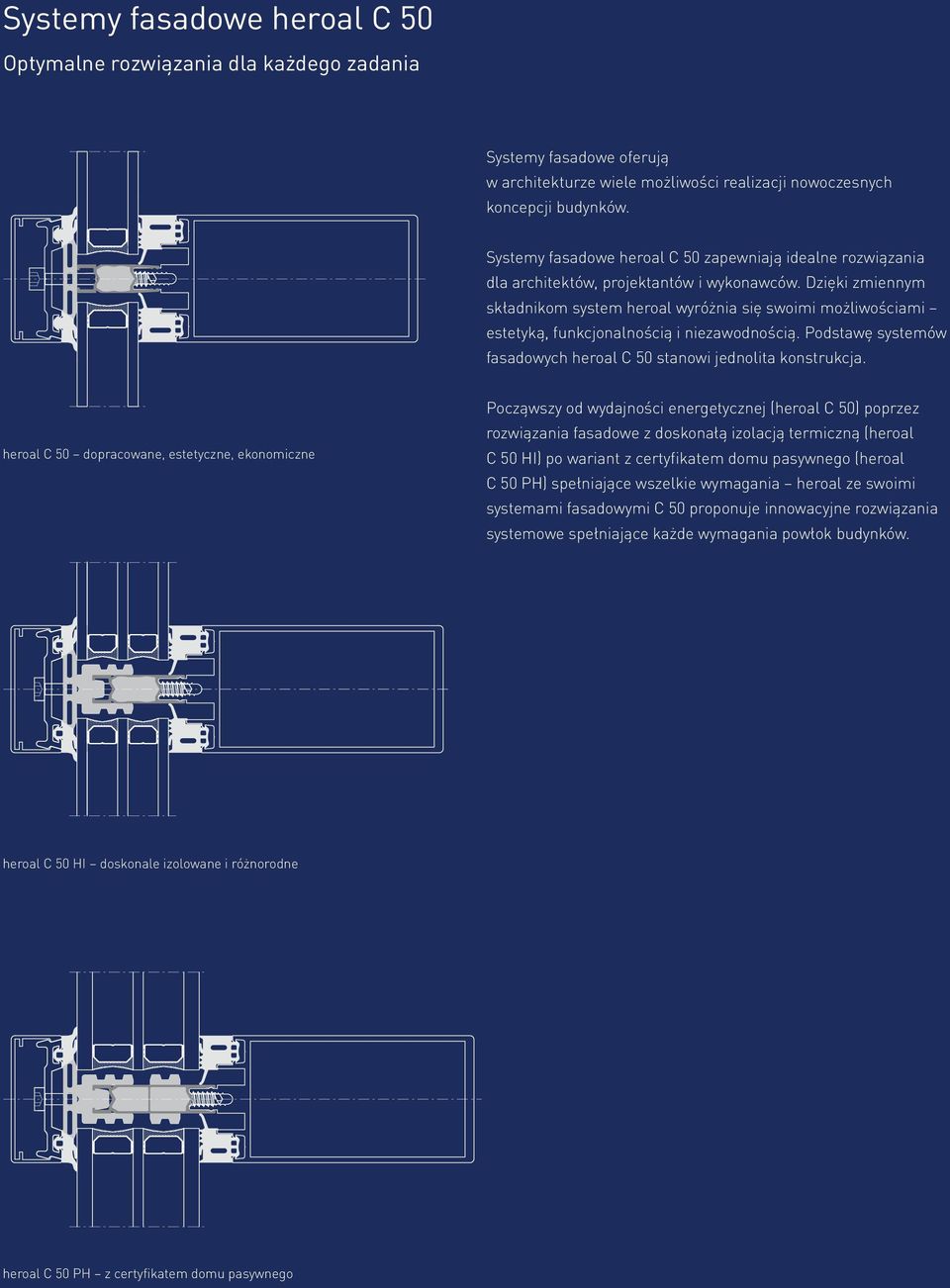

4 Systemy fasadowe heroal C 50 Optymalne rozwiązania dla każdego zadania Systemy fasadowe oferują w architekturze wiele możliwości realizacji nowoczesnych koncepcji budynków. Systemy fasadowe heroal C 50 zapewniają idealne rozwiązania dla architektów, projektantów i wykonawców. Dzięki zmiennym składnikom system heroal wyróżnia się swoimi możliwościami estetyką, funkcjonalnością i niezawodnością. Podstawę systemów fasadowych heroal C 50 stanowi jednolita konstrukcja. heroal C 50 dopracowane, estetyczne, ekonomiczne Począwszy od wydajności energetycznej (heroal C 50) poprzez rozwiązania fasadowe z doskonałą izolacją termiczną (heroal C 50 HI) po wariant z certyfikatem domu pasywnego (heroal C 50 PH) spełniające wszelkie wymagania heroal ze swoimi systemami fasadowymi C 50 proponuje innowacyjne rozwiązania systemowe spełniające każde wymagania powłok budynków. heroal C 50 HI doskonale izolowane i różnorodne heroal C 50 PH z certyfikatem domu pasywnego 02 Systemy fasadowe heroal C 50

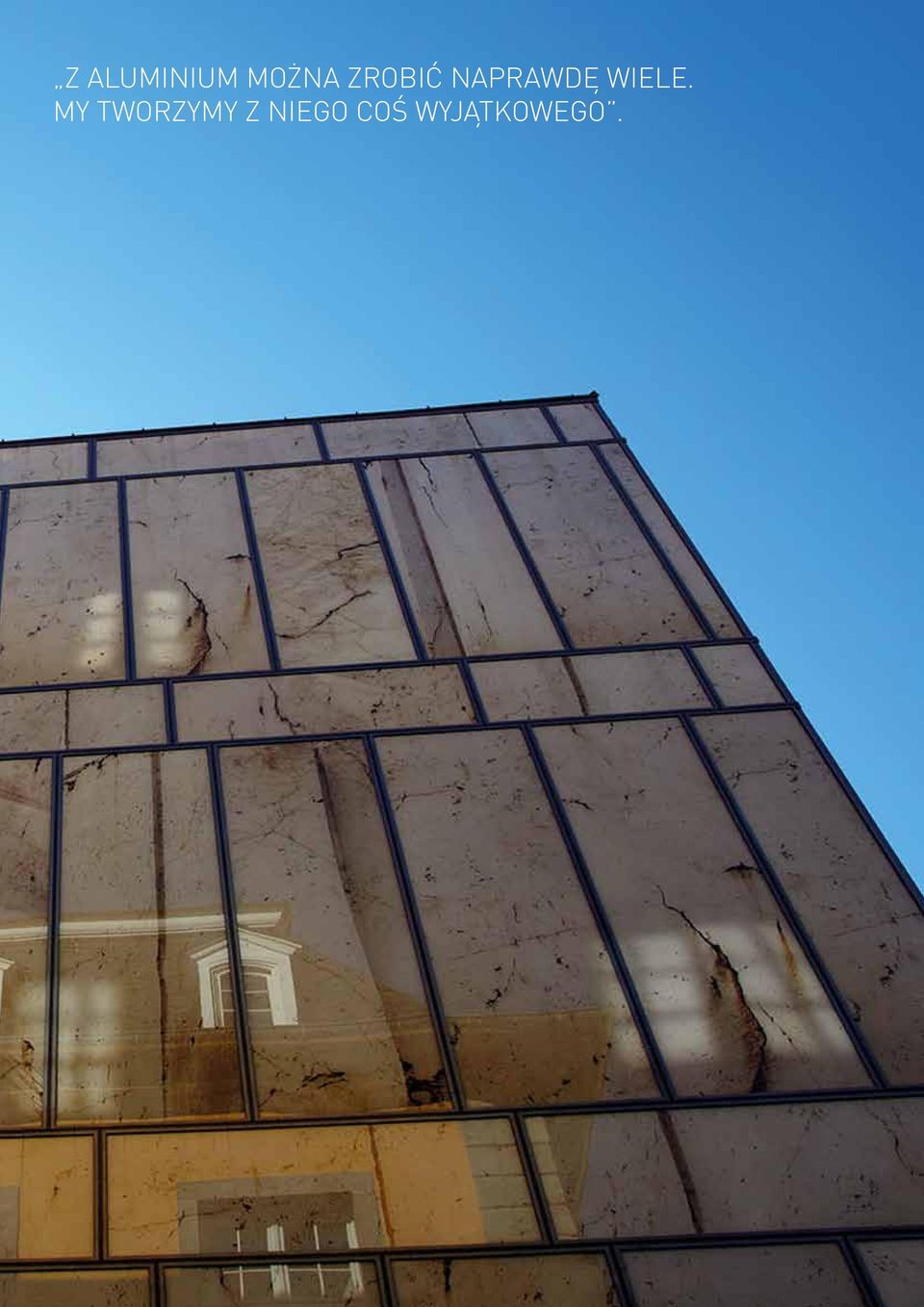

5 Z ALUMINIUM MOŻNA ZROBIĆ NAPRAWDĘ WIELE. MY TWORZYMY Z NIEGO COŚ WYJĄTKOWEGO. Systemy fasadowe heroal C 50 03

6 heroal C 50 System różnorodnych rozwiązań fasadowych System fasadowy heroal C 50 z izolacją termiczną sprawdza się jako pionowa fasada słupowo-ryglowa, ryglowa lub słupowa. Fasady heroal mogą być również wykorzystywane do budowy przeszklonych piramid dachowych, dachów lub ogrodów zimowych. Ofertę systemową uzupełnia swoboda projektowania możliwa dzięki różnorodnym profilom maskującym oraz dociskowym. Firma heroal oferuje innowacyjną koncepcję izolacji termicznej. Wypełnione pianką izolatory i jednoczęściowa uszczelka oferują wiele możliwości podczas montażu, transportu i stosowania prowadnic do wkrętów. Wszystkie te zalety charakteryzują cały system i mają wartość dla wszystkich wariantów projektowych. Koncepcja izolacji również ma zastosowanie we wszystkich wariantach konstrukcyjnych i zmniejsza wymagania związane z przechowywaniem. Dzięki systemowi fasadowemu heroal C 50 osiągnięto wartości współczynnika przenikania ciepła równe U f = 1,2 W/m²K. Ten system zapewnia zoptymalizowany nawiew i odwodnienie. Wymiary i właściwości systemu» Szerokość lica:» Głębokość profilu słupowego: mm 5,5 mm 96 mm 48 mm» Głębokość profilu ryglowego: mm» Grubość szkła/wypełnienia: 8 62 mm» maks. waga wypełnienia: 450 kg» Izolacja cieplna: U f 1,2 1,7 W/m 2 K» Odporność na włamanie: do RC 3» Odporność na obciążenia wiatrem: wymagania spełnione» Deszczoszczelność: RE 1050» Przepuszczalność powietrza: AE» Udarność: I5/E5» Izolacja dźwiękowa: do 46 db Widok przekroju słupka heroal C 50 z elementem wbudowanym Warianty wykonania i design» Fasada słupowo-ryglowa, ryglowa lub słupowa» Proste lub wieloboczne poprowadzenie rzutu poziomego» W segmentach także możliwość wykorzystania do wykonania świetlika dachowego, powierzchni dachowej lub ogrodu zimowego» Zintegrowany ze wszystkimi systemami okiennymi i drzwiowymi, jak również z połaciowymi oknami heroal» Liczne warianty profili maskujących i dociskowych» Warianty kolorystyczne przy zastosowaniu wysokiej jakości malowania proszkowego hwr 06 Systemy fasadowe heroal C 50

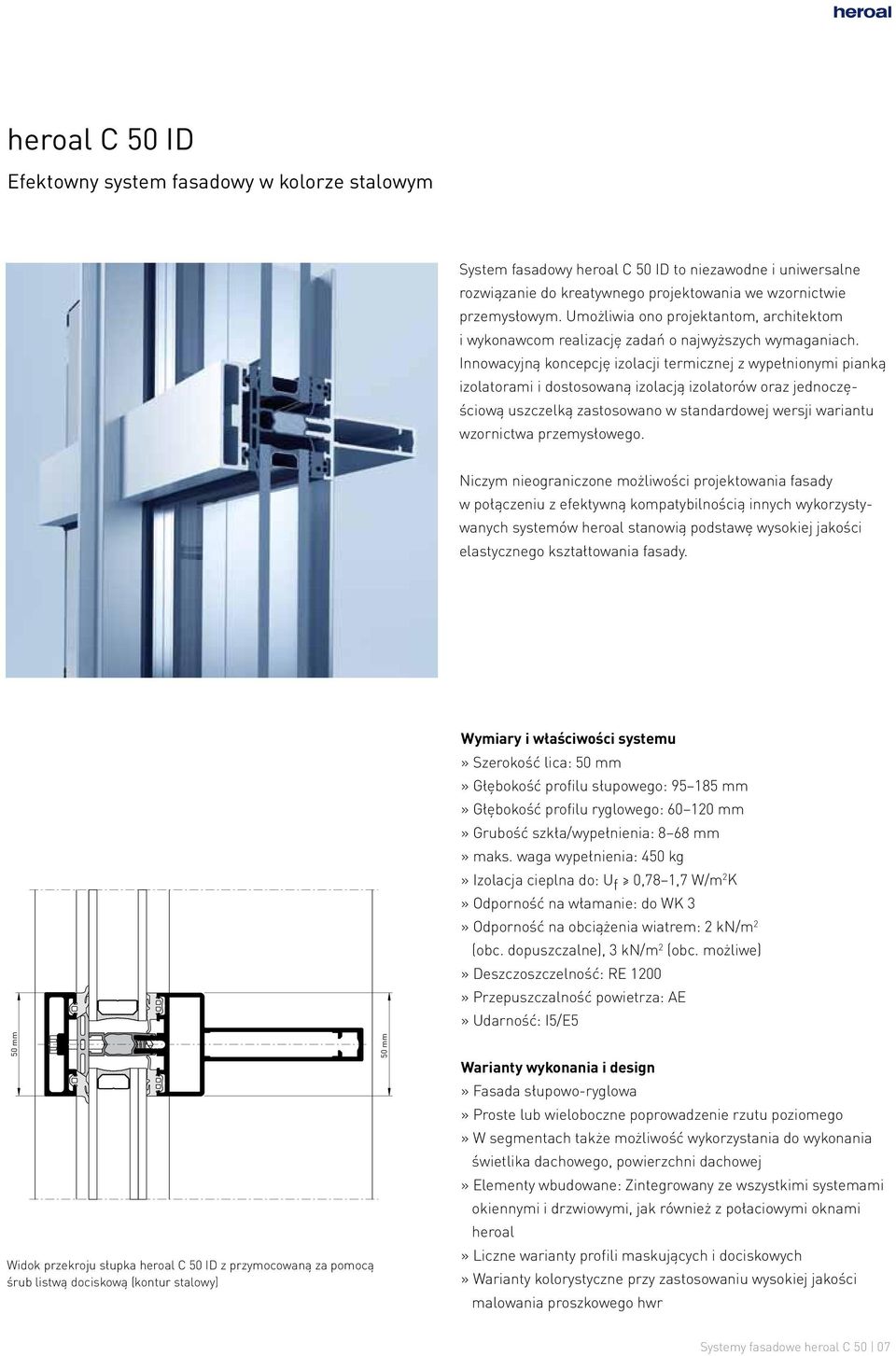

7 heroal C 50 ID Efektowny system fasadowy w kolorze stalowym System fasadowy heroal C 50 ID to niezawodne i uniwersalne rozwiązanie do kreatywnego projektowania we wzornictwie przemysłowym. Umożliwia ono projektantom, architektom i wykonawcom realizację zadań o najwyższych wymaganiach. Innowacyjną koncepcję izolacji termicznej z wypełnionymi pianką izolatorami i dostosowaną izolacją izolatorów oraz jednoczęściową uszczelką zastosowano w standardowej wersji wariantu wzornictwa przemysłowego. Niczym nieograniczone możliwości projektowania fasady w połączeniu z efektywną kompatybilnością innych wykorzystywanych systemów heroal stanowią podstawę wysokiej jakości elastycznego kształtowania fasady. Widok przekroju słupka heroal C 50 ID z przymocowaną za pomocą śrub listwą dociskową (kontur stalowy) Wymiary i właściwości systemu» Szerokość lica:» Głębokość profilu słupowego: mm» Głębokość profilu ryglowego: mm» Grubość szkła/wypełnienia: 8 68 mm» maks. waga wypełnienia: 450 kg» Izolacja cieplna do: U f 0,78 1,7 W/m 2 K» Odporność na włamanie: do WK 3» Odporność na obciążenia wiatrem: 2 kn/m 2 (obc. dopuszczalne), 3 kn/m 2 (obc. możliwe)» Deszczoszczelność: RE 1200» Przepuszczalność powietrza: AE» Udarność: I5/E5 Warianty wykonania i design» Fasada słupowo-ryglowa» Proste lub wieloboczne poprowadzenie rzutu poziomego» W segmentach także możliwość wykorzystania do wykonania świetlika dachowego, powierzchni dachowej» Elementy wbudowane: Zintegrowany ze wszystkimi systemami okiennymi i drzwiowymi, jak również z połaciowymi oknami heroal» Liczne warianty profili maskujących i dociskowych» Warianty kolorystyczne przy zastosowaniu wysokiej jakości malowania proszkowego hwr Systemy fasadowe heroal C 50 07

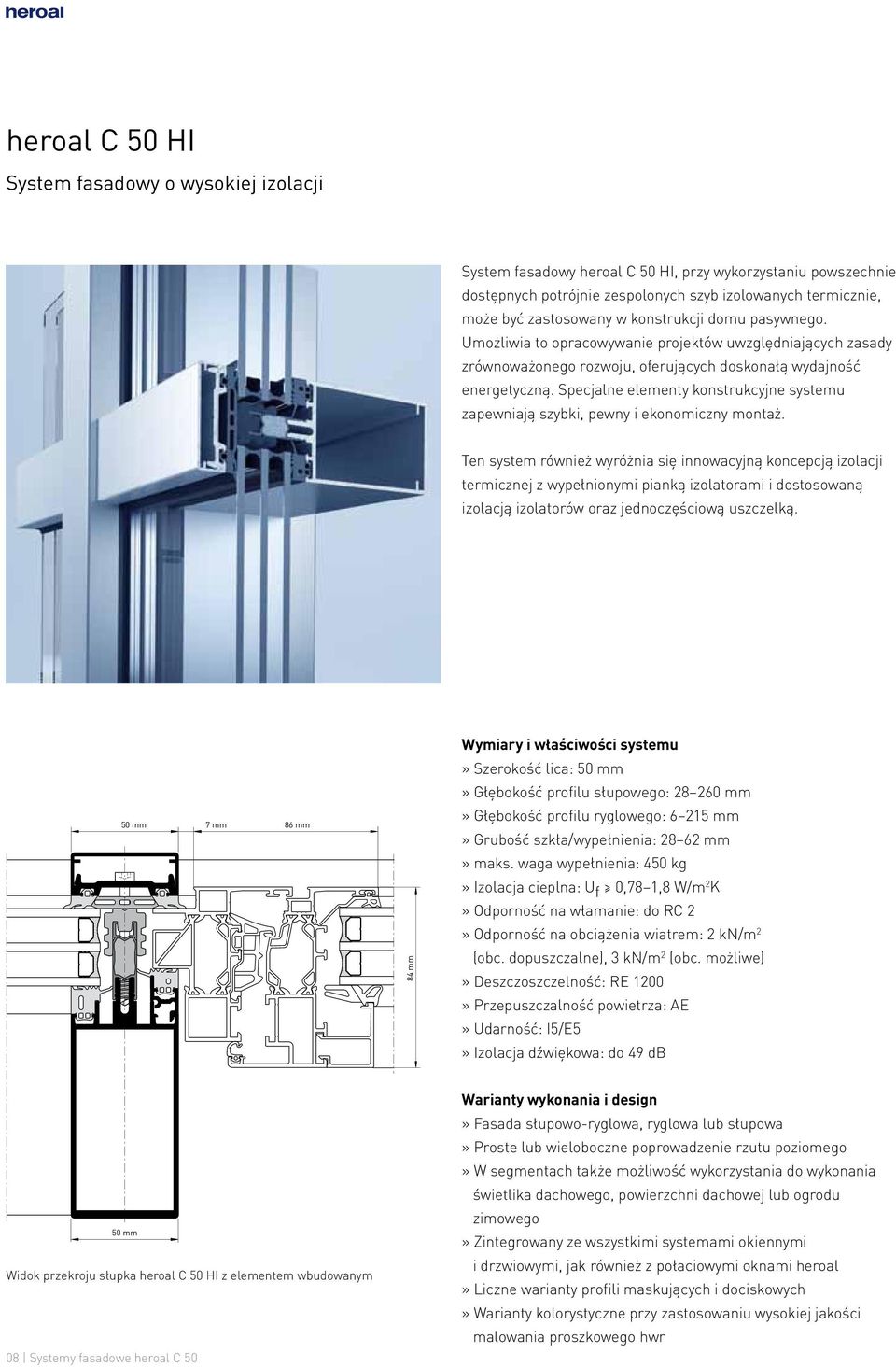

8 heroal C 50 HI System fasadowy o wysokiej izolacji System fasadowy heroal C 50 HI, przy wykorzystaniu powszechnie dostępnych potrójnie zespolonych szyb izolowanych termicznie, może być zastosowany w konstrukcji domu pasywnego. Umożliwia to opracowywanie projektów uwzględniających zasady zrównoważonego rozwoju, oferujących doskonałą wydajność energetyczną. Specjalne elementy konstrukcyjne systemu zapewniają szybki, pewny i ekonomiczny montaż. Ten system również wyróżnia się innowacyjną koncepcją izolacji termicznej z wypełnionymi pianką izolatorami i dostosowaną izolacją izolatorów oraz jednoczęściową uszczelką. Wymiary i właściwości systemu» Szerokość lica:» Głębokość profilu słupowego: mm 7 mm 86 mm» Głębokość profilu ryglowego: mm» Grubość szkła/wypełnienia: mm» maks. waga wypełnienia: 450 kg» Izolacja cieplna: U f 0,78 1,8 W/m 2 K» Odporność na włamanie: do RC 2» Odporność na obciążenia wiatrem: 2 kn/m 2 84 mm (obc. dopuszczalne), 3 kn/m 2 (obc. możliwe)» Deszczoszczelność: RE 1200» Przepuszczalność powietrza: AE» Udarność: I5/E5» Izolacja dźwiękowa: do 49 db Widok przekroju słupka heroal C 50 HI z elementem wbudowanym 08 Systemy fasadowe heroal C 50 Warianty wykonania i design» Fasada słupowo-ryglowa, ryglowa lub słupowa» Proste lub wieloboczne poprowadzenie rzutu poziomego» W segmentach także możliwość wykorzystania do wykonania świetlika dachowego, powierzchni dachowej lub ogrodu zimowego» Zintegrowany ze wszystkimi systemami okiennymi i drzwiowymi, jak również z połaciowymi oknami heroal» Liczne warianty profili maskujących i dociskowych» Warianty kolorystyczne przy zastosowaniu wysokiej jakości malowania proszkowego hwr

9 heroal C 50 HI + heroal W 72 i Systemy fasadowe heroal C 50 09

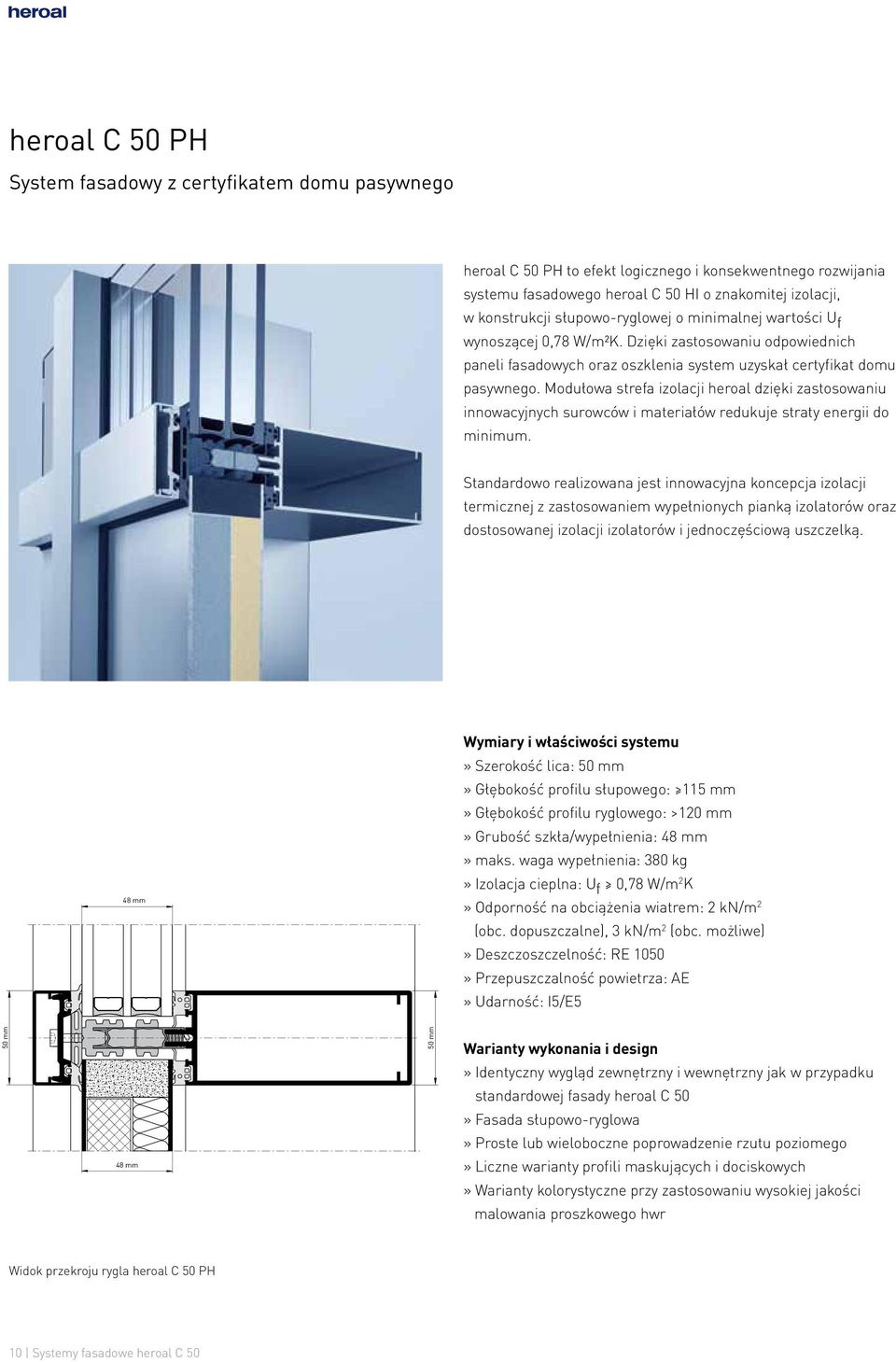

10 heroal C 50 PH System fasadowy z certyfikatem domu pasywnego heroal C 50 PH to efekt logicznego i konsekwentnego rozwijania systemu fasadowego heroal C 50 HI o znakomitej izolacji, w konstrukcji słupowo-ryglowej o minimalnej wartości U f wynoszącej 0,78 W/m²K. Dzięki zastosowaniu odpowiednich paneli fasadowych oraz oszklenia system uzyskał certyfikat domu pasywnego. Modułowa strefa izolacji heroal dzięki zastosowaniu innowacyjnych surowców i materiałów redukuje straty energii do minimum. Standardowo realizowana jest innowacyjna koncepcja izolacji termicznej z zastosowaniem wypełnionych pianką izolatorów oraz dostosowanej izolacji izolatorów i jednoczęściową uszczelką. Wymiary i właściwości systemu» Szerokość lica:» Głębokość profilu słupowego: 115 mm» Głębokość profilu ryglowego: >120 mm» Grubość szkła/wypełnienia: 48 mm» maks. waga wypełnienia: 380 kg» Izolacja cieplna: U f 0,78 W/m 2 K 48 mm» Odporność na obciążenia wiatrem: 2 kn/m 2 (obc. dopuszczalne), 3 kn/m 2 (obc. możliwe)» Deszczoszczelność: RE 1050» Przepuszczalność powietrza: AE» Udarność: I5/E5 48 mm Warianty wykonania i design» Identyczny wygląd zewnętrzny i wewnętrzny jak w przypadku standardowej fasady heroal C 50» Fasada słupowo-ryglowa» Proste lub wieloboczne poprowadzenie rzutu poziomego» Liczne warianty profili maskujących i dociskowych» Warianty kolorystyczne przy zastosowaniu wysokiej jakości malowania proszkowego hwr Widok przekroju rygla heroal C 50 PH 10 Systemy fasadowe heroal C 50

11 Przebieg izotermy zgodnie z normą współczynnika przenikania ciepła U f EN ISO ,0 C 8,0 C -10,0 C Systemy fasadowe heroal C 50 11

12 heroal C 50 FP Rozwiązanie systemowe dla fasad przeciwpożarowych Fasadowy system przeciwpożarowy heroal C 50 FP to element konstrukcji podlegający wymogom oznakowania CE i który został sprawdzony przez instytut badawczy w Rosenheim pod względem spełniania wymagań normy EN w odniesieniu do ścian kurtynowych. Wszystkie komponenty przeciwpożarowe są ukryte w konstrukcji, co umożliwia niewidoczne przejście do części fasady nieobjętej wymogami ochronnymi. System elewacji przeciwpożarowej można rozbudować na bazie fasady heroal C 50 do identycznej z wyglądu fasady EI 30 i<>o. Za pomocą identycznych profili podstawowych i niewielkiej liczby dodatkowych elementów konstrukcyjnych, jak np. opatentowanego izolatora Fireblock, można wykonać fasadę o wysokim poziomie bezpieczeństwa. Jest ona objęta wymogiem oznakowania CE. Wymiary i właściwości systemu» Szerokość lica:» Głębokość profilu słupowego: mm» Głębokość profilu ryglowego: mm» Grubość szkła/wypełnienia: mm» maks. waga wypełnienia: 450 kg» Izolacja cieplna: U f 1,6 2,2 W/m 2 K» Odporność na obciążenia wiatrem: 2 kn/m 2 (obc. dopuszczalne), 3 kn/m 2 (obc. możliwe)» Deszczoszczelność: RE 1050» Przepuszczalność powietrza: AE» Ochrona przeciwpożarowa: EI 30 Warianty wykonania i design» Identyczny wygląd zewnętrzny i wewnętrzny jak w przypadku standardowej fasady heroal C 50» Fasada słupowo-ryglowa, ryglowa lub słupowa» Proste lub wieloboczne poprowadzenie rzutu poziomego» W segmentach także możliwość wykorzystania do wykonania powierzchni dachowej» Liczne warianty profili maskujących i dociskowych» Warianty kolorystyczne przy zastosowaniu wysokiej jakości malowania proszkowego hwr 12 Systemy fasadowe heroal C 50

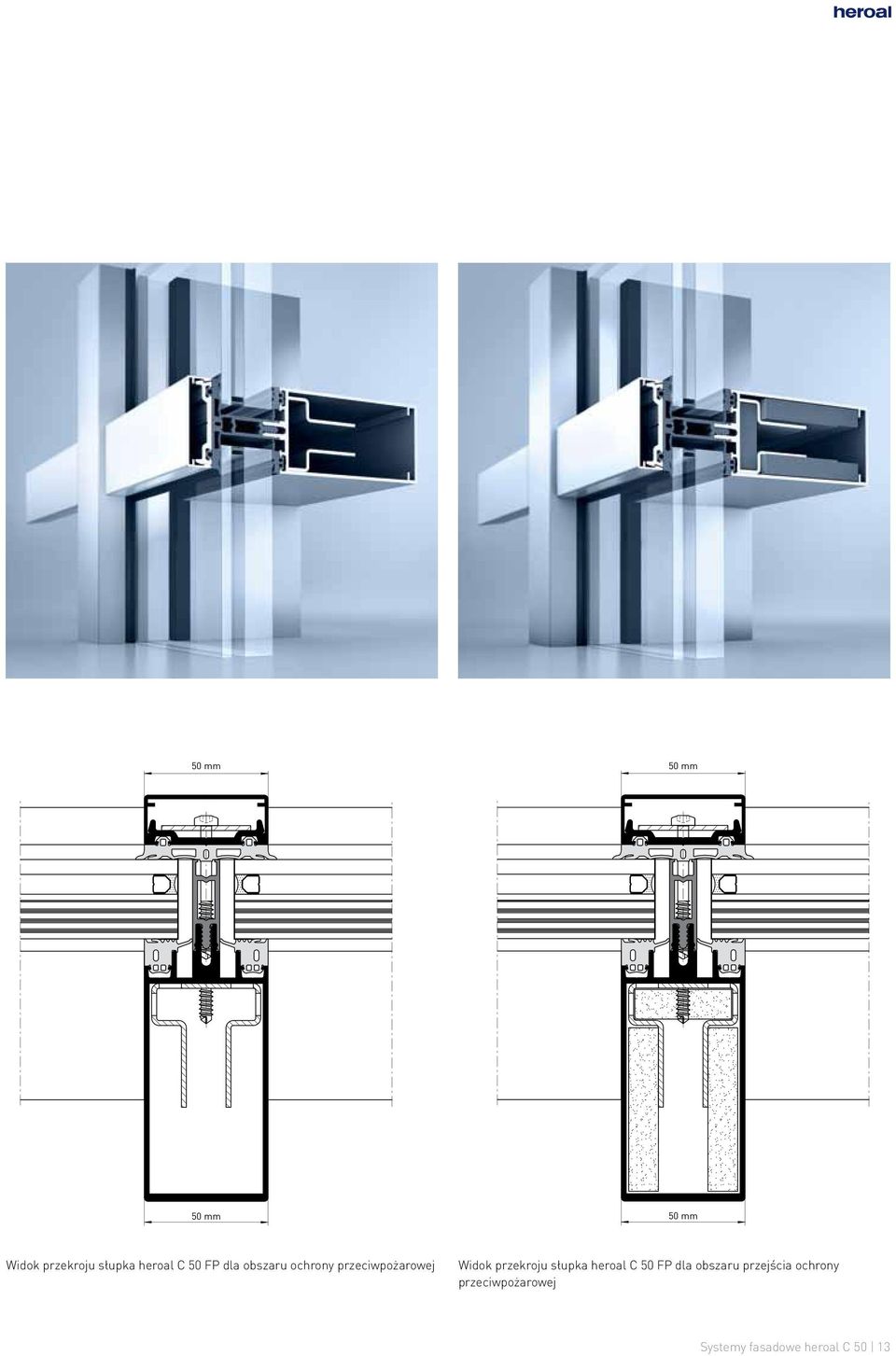

13 Widok przekroju słupka heroal C 50 FP dla obszaru ochrony przeciwpożarowej Widok przekroju słupka heroal C 50 FP dla obszaru przejścia ochrony przeciwpożarowej Systemy fasadowe heroal C 50 13

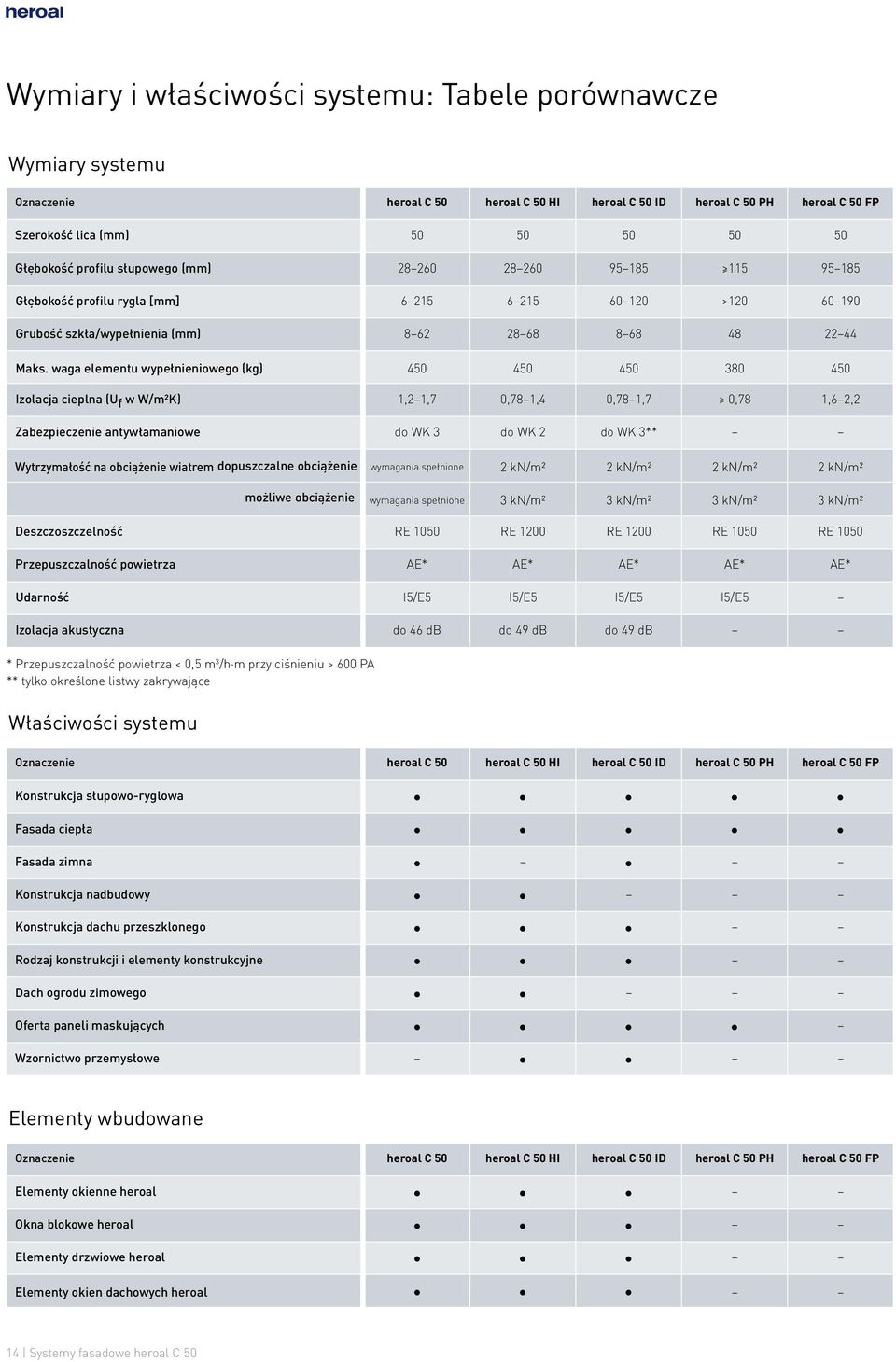

14 Wymiary i właściwości systemu: Tabele porównawcze Wymiary systemu Oznaczenie heroal C 50 heroal C 50 HI heroal C 50 ID heroal C 50 PH heroal C 50 FP Szerokość lica (mm) Głębokość profilu słupowego (mm) Głębokość profilu rygla [mm] > Grubość szkła/wypełnienia (mm) Maks. waga elementu wypełnieniowego (kg) Izolacja cieplna (U f w W/m²K) 1,2 1,7 0,78 1,4 0,78 1,7 0,78 1,6 2,2 Zabezpieczenie antywłamaniowe do WK 3 do WK 2 do WK 3** Wytrzymałość na obciążenie wiatrem dopuszczalne obciążenie wymagania spełnione 2 kn/m² 2 kn/m² 2 kn/m² 2 kn/m² możliwe obciążenie wymagania spełnione 3 kn/m² 3 kn/m² 3 kn/m² 3 kn/m² Deszczoszczelność RE 1050 RE 1200 RE 1200 RE 1050 RE 1050 Przepuszczalność powietrza AE* AE* AE* AE* AE* Udarność I5/E5 I5/E5 I5/E5 I5/E5 Izolacja akustyczna do 46 db do 49 db do 49 db * Przepuszczalność powietrza < 0,5 m 3 /h m przy ciśnieniu > 600 PA ** tylko określone listwy zakrywające Właściwości systemu Oznaczenie heroal C 50 heroal C 50 HI heroal C 50 ID heroal C 50 PH heroal C 50 FP Konstrukcja słupowo-ryglowa Fasada ciepła Fasada zimna Konstrukcja nadbudowy Konstrukcja dachu przeszklonego Rodzaj konstrukcji i elementy konstrukcyjne Dach ogrodu zimowego Oferta paneli maskujących Wzornictwo przemysłowe Elementy wbudowane Oznaczenie heroal C 50 heroal C 50 HI heroal C 50 ID heroal C 50 PH heroal C 50 FP Elementy okienne heroal Okna blokowe heroal Elementy drzwiowe heroal Elementy okien dachowych heroal 14 Systemy fasadowe heroal C 50

15 Powierzchnie heroal Nasze usługi są zawsze ukierunkowane na Państwa potrzeby Wykończenie powierzchni stanowi integralny element komponentów systemów heroal. W tym zakresie heroal oferuje optymalnie dostosowane systemy dla okien, drzwi, fasad, rolet i bram rolowanych. Do malowania proszkowego hwr heroal stosuje własne najwyższej jakości systemy powłokowe. Wyróżnienie heroal jako oficjalnego wykonawcy powłok GDB Premium oraz znak jakości Qualicoat dowodzą najwyższej jakości. Oprócz powłok nakładanych proszkowo heroal oferuje swoim klientom powłoki eloksalowane i laminowane. W obszarze rolet nakładany jest dwuwarstwowy lakier grubopowłokowy. Firma heroal dostarcza swój cały asortyment produktów bezpośrednio z zakładu i tym samym gwarantuje najkrótsze czasy dostawy dla swoich partnerów. Green Award Poza bogatą ofertą kompleksowych rozwiązań systemowych z perfekcyjnie dopasowanymi do siebie produktami firma heroal oferuje również jedyne w swoim rodzaju, efektywne usługi branżowe, które są ukierunkowane na wymogi, życzenia i potrzeby klientów. Podstawę usług świadczonych przez firmę heroal stanowią kompetentni pracownicy, a także własna energooszczędna produkcja made in Germany. Unikalny udział własny w produkcji i niezawodność procesów gwarantuje wykonawcom, architektom i inwestorom optymalną jakość produktów, która jest kluczowa dla zrównoważonego, ekonomicznego i zwiększającego wartość budownictwa. Do jakości oferowanych usług przyczynia się także nowe centrum logistyczne heroal o powierzchni wynoszącej m² oraz własna flota samochodów ciężarowych. Ponadto ofertę usług heroal wzbogaca obsługujące również klientów centrum badawczo-rozwojowe posiadające certyfikat Instytutu Badawczego w Rosenheim, w którym testowane są rolety, bramy rolowane, okna, drzwi oraz fasady, jak również świadczone we własnym zakresie efektywne usługi gięcia profili i kantowania, jakie firma heroal oferuje swoim klientom z całej branży. Systemy fasadowe heroal C 50 15

16 Fenster- und Türsysteme heroal dostawca aluminiowych systemów dla budynków Jako jeden z wiodących dostawców systemów z aluminium firma heroal projektuje i wytwarza perfek- Rolladen- und Rolltorsysteme Roller shutter and roller door systems cyjne dopasowane do siebie systemy do rolet, bram rolowanych, okien, drzwi i fasad. Minimalne zużycie energii w procesie produkcji oraz maksymalna energooszczędność w trakcie użytkowania sprawiają, że rozwiązania systemowe heroal znacząco przyczyniają się do popularyzacji zrównoważonego budownictwa w połączeniu z wysoką opłacalnością systemów oraz zwiększeniem wartości budynku. Innowacja, usługi, estetyka, zrównoważony rozwój Marka heroal to gwarancja rozwiązań systemowych, które wyznaczają nowe standardy w branży poprzez praktyczne innowacje, usługi dla klientów z branży, wysoką jakość, estetykę współgrającą z każdym rodzajem architektury oraz zrównoważony rozwój. Window and door systems Service Service Sustainability Nachhaltigkeit Facade systems Fassadensysteme Sustainability Nachhaltigkeit Service Service Systemy heroal Rolety Bramy rolowane Okna Drzwi Fasady Serwis heroal Johann Henkenjohann GmbH & Co. KG Österwieher Str Verl (Niemcy) Tel Faks Nr artykułu I 02.14
