Monitor Infinity M540 Stacja dokująca Infinity M500

Transkrypt

1 Monitor Infinity M540 Stacja dokująca Infinity M500 Optymalizacja procesów pracy i bezpieczeństwa pacjenta jest teraz możliwa dzięki zastosowaniu jednego monitora pacjenta, który towarzyszy mu od przyjęcia do wypisu. Ergonomiczny monitor Infinity M540 zapewnia nieprzerwane monitorowanie pacjenta przy jego łóżku i podczas transportu na terenie szpitala* pracując samodzielnie** lub jako część systemu Infinity Acute Care System (IACS). D NAJWAŻNIEJSZE CECHY Nieprzerwanie zbiera i wyświetla parametry hemodynamiczne pacjenta przy jego łóżku i w transporcie wewnątrz szpitala, oraz w karetce pogotowia***. Wysyła do sieci parametry życiowe przez połączenie przewodowe (po zadokowaniu) i bezprzewodowe (podczas transportu). Po zadokowaniu automatycznie przesyła do Kokpitu medycznego dane zebrane podczas transportu. Łatwa konfiguracja profili i głośności alarmów podczas transportu. Oferuje szereg opcji ułatwiających dopasowanie do wymagań, optymalizację zbierania i wyświetlania danych pacjenta oraz powiązanych alarmów. MONITOR PACJENTA INFINITY M540 Dotykowy ekran monitora M540 zapewnia wysoką jakość wyświetlanych krzywych dynamicznych i parametrów życiowych pacjenta, płynnie przełączając się pomiędzy monitorowaniem stacjonarnym i transportowym. Zapisane podczas transportu trendy i zdarzenia dostępne są do przeglądania w Kokpicie Medycznym (w czasie pracy jako część systemu IACS) i centrali Infinity CentralStation (jeżeli pracuje samodzielnie). Monitor można dopasować do wymagań różnych oddziałów podłączając do niego dodatkowe moduły pomiarowe. Zoptymalizowany do transportu szpitalnego M540 jest wygodny, lekki, odporny na upadek i wodę czyniąc transport mniej uciążliwym dla pacjenta i personelu. Wystarczy zdjąć go ze stacji dokującej bez konieczności przełączania akcesoriów. Monitor nieprzerwanie udostępnia parametry mierzone zarówno zadokowany na stanowisku, jak i w transporcie, poprzez sieć bezprzewodową. Ta funkcjonalność wymaga specjalnej opcji i obecności Kokpitu Medycznego lub centrali ICS. Po zadokowaniu, M540 automatycznie przesyła do Kokpitu Medycznego zapamiętane trendy, zdarzenia i dane demograficzne pacjenta tworząc kompletną dokumentację i redukując liczbę przeoczonych zdarzeń. STACJA DOKUJĄCA INFINITY M500 Stacja dokująca Infinity M500 zapewnia ładowanie monitora M540 oraz transport danych do Kokpitu Medycznego. Gdy M540 pracuje samodzielnie, M500 ładuje jego akumulator i przechowuje ustawienia profilu domyślnego, które mogą zostać przejęte przez inny zadokowany monitor. D Monitor Infinity M540 w stacji dokującej M500 Zaprojektowany do szybkiego zadokowania i wydokowania przy użyciu jednej ręki. D D M540 automatycznie obraca wyświetlany obraz o 180, umożliwiając zadokowanie z prawej i lewej strony. * Monitor M540 przeznaczony jest do stosowania w każdym środowisku szpitala, z wyjątkiem komór hiperbarycznych i pomieszczeń zawierających sprzęt MRI. ** Do samodzielnej pracy dla M540 wymagane jest oprogramowanie w wersji VG2.1 lub nowszej, a dla M500 - w wersji 4.0 lub nowszej. *** Monitor M540 nie jest dopuszczony do stosowania w ambulansach w Stanach Zjednoczonych i Kanadzie.

2 02 MONITOR INFINITY M540 ZE STACJĄ DOKUJĄCĄ INFINITY M500 CHARAKTERYSTYKA TECHNICZNA KATEGORIE PACJENTÓW Dorosły, dziecko i noworodek 1 EKG Monitoruje do 12 odprowadzeń 2 Dostępne odprowadzenia Dokładność Zakres częstotliwości Z zestawem do 3 elektrod: I, II, III (wybierane przez użytkownika) Z zestawem do 5 elektrod: I, II, III, avr, avl, avf, V Z zestawem do 6 elektrod: I, II, III, avr, avl, avf, V, V+ Z zestawem do 10 elektrod: I, II, III, avr, avl, avf, V1-V6 Algortym TruST udostępnia 12 następujących odprowadzeń: I, II, III, avr, avl, avf, dv1, V2, dv3,dv4, V5, dv6 15 do 300 uderzeń na minutę (bpm) ±2 bpm lub ±1 % (większa z wartości) 1 bpm Filtr monitorowania: 0,5 do 40 Hz SO (OR)/filtr ESU: 0,5 do 20 Hz (wył. wykrywanie rozrusznika) Szerokość pasma diagnostycznego EKG: 0,05 do 150 Hz Bez filtra: 0,05 do 150 Hz (M540 wyświetla do 40 Hz) Zakres wykrywania QRS Amplituda Czas trwania Alarmy 0,5 do 5 mv p-p RTI (wartość międzyszczytowa na wejściu) Dorosły: 70 do 120 ms Dziecko/noworodek: 40 do 120 ms Górna i dolna granica alarmowa ustawiana przez użytkownika Wykrywanie rozrusznika (dorosły/dziecko) Wykrywanie w Amplituda (a p ) Szerokość (d p ) Czas narastania/spadku (min) Przeregulowanie (min) Stała czasowa przeładowania Odprowadzenie: I, II lub III ±2 do ±900 mv 0,2 do 2,0 ms 0,1 dp, 100 μs 0,025 do 0,25 ap, < 2 mv 4 do 100 ms ST (dorosły/dziecko) Wykrywanie w Każdym odprowadzeniu EKG dostępnym z użytym przewodem EKG Długość kompleksu ST 828 ms (-260 do 568 ms od punktu centrującego) Częstość próbkowania 250 razy/sekundę Punkt pomiaru linii izoelektrycznej Zakres regulacji: -260 do 40 ms Domyślnie: początek QRS -28 ms Punkt pomiaru ST Zakres regulacji: -28 do 568 ms Domyślnie: początek QRS +80 ms Odstęp aktualizacji 15 s ±1 s, wymagane 1 prawidłowe pobudzenie -15 do 15 mm (-1,50 do 1,50 mv) Dokładność pomiaru ±0,1 mm (±0,01 mv) RTI (mierzone na wejściu) ±0,1mm (0,01 mv) Alarmy Górna i dolna granica alarmowa ustawiana przez użytkownika Czas trwania zdarzenia Wyłączony, 15, 30, 45, 60 sekund (domyślnie 60 s) Arytmia Podstawowe monitorowanie arytmii Asystolia, migotanie komor, tachykardia komorowa, artefakty Uwaga: u noworodków bradykardia jest dostępna jako alarm niskiej częstości akcji serca. Pełne monitorowanie arytmii Podstawowe plus: salwa pobudzeń komorowych, przyspieszony rytm komorowy, tachykardia nadkomorowa, pary pobudzeń komorowych, bigeminia, tachykardia, bradykardia, pauza, PVC/min 1 Analiza arytmii i ST dostępna jest tylko u dorosłych i dzieci odprowadzeń można obserwować na 2 ekranach po 6 odprowadzeń; monitorowanie 12 odprowadzeń jest opcją programową.

3 MONITOR INFINITY M540 ZE STACJĄ DOKUJĄCĄ INFINITY M PVC/min Dokładność Czas reakcji 0 do 300 bpm 1 bpm ±5 bpm lub ±10 % (większa z wartości) < 4 sekundy Diagnostyczne badanie EKG 3 Program diagnostyczny Glasgow Interpretive ECG Podstawa interpretacji Wiek, płeć, rasa, stosowane leki, klasyfikacja kliniczna Format raportu Dostępnych jest 13 różnych formatów raportu Języki raportu Angielski, francuski, niemiecki, włoski, portugalski, hiszpański, szwedzki Eksport Można skonfigurować centralę Infinity do automatycznego eksportu raportów 12 odprowadzeniowego EKG Raporty generuje Centrala pielęgniarska Infinity CentralStation z aktywną opcją analizy EKG Uwaga: drukowane z centrali pielęgniarskiej Infinity CentralStation raporty EKG mają jakość diagnostyczną. Częstość oddechów Wykrywanie w odprowadzeniu Metoda pomiaru Prąd pomocniczy Szerokość pasma Próg wykrywania Dokładność pomiaru Ustawiany czas bezdechu Alarmy I, II (wybierane przez użytkownika) Pneumografia impedancyjna <10 μa dla każdej czynnej elektrody (-3 db) 0,25 do 3,5 Hz 0,2 Ω 4,0 Ω w trybie ręcznym (regulacja przez użytkownika) 0,3 Ω 1,5 Ω w trybie automatycznym (regulacja automatyczna) 0 do 155 oddechów na minutę (bpm) 1 bpm ±1 bpm lub ±2 % częstości oddechów (większa z wartości) Wyłączony, 10, 15, 20, 25 i 30 sekund Górna i dolna granica częstości oddechów ustawiana przez użytkownika Pulsoksymetria (SpO2) Wyświetlane parametry Saturacja (zawartość procentowa hemoglobiny funkcjonalnej wysyconej tlenem) oraz tętno (częstość i krzywa pletyzmograficzna), wskaźnik perfuzji (tylko z modułem Masimo SET ); SpHb, SpOC, SpMet, SpCO, PVI (z Masimo rainbow SET ) Metoda pomiaru Spektrofotometria absorpcyjna Zakres pomiaru SpO2: 1 do 100 % Tętno: 26 do 239 bpm Algorytm SpO2 (Infinity MCable -Masimo rainbow SET ) Masimo rainbow SET (Signal Extraction Technology technologia ekstrakcji sygnału) Pomiar metodą Masimo został uznany za złoty standard w zakresie pulsoksymetrii odpornej na ruchy* i jest znany z dokładności pomiaru przy małej perfuzji. Pełne informacje podane są w charakterystyce technicznej urządzenia. * Potwierdzenie w recenzowanych badaniach publikowanych przez Masimo na stronie Algorytm SpO2 (Infinity MCable -Nellcor OxiMax ) Nellcor OxiMax Pełne i dokładniejsze informacje podane są w charakterystyce technicznej urządzenia Nieinwazyjny pomiar ciśnienia (NIPC) Wyświetlane parametry Ciśnienie skurczowe, rozkurczowe, średnie Metoda pomiaru Oscylometryczna ze skokowym spadkiem ciśnienia w mankiecie Tryby pracy Ręczny (pojedynczy pomiar), interwałowy, ciągły lub staza żylna Odstępy czasowe Wył., 1, 2, 2,5, 3, 5, 10, 15, 20, 25, 30, 45, 60, 120, 240 min Dokładność statyczna ±3 mmhg (±0,4 kpa) 1 mmhg (0,1 kpa) 3 Do diagnostycznej analizy EKG i sporządzenia raportu wymagana jest obecność stacji roboczej Infinity Medical Cockpit z uruchomionym oprogramowaniem IACS, połączonej z monitorem M540, oraz centrali pielęgniarskiej Infinity CentralStation.

4 04 MONITOR INFINITY M540 ZE STACJĄ DOKUJĄCĄ INFINITY M500 CHARAKTERYSTYKA TECHNICZNA (domyślny) Częstość akcji serca 30 do 240 bpm Dorosły Ciśnienie skurczowe Ciśnienie średnie Ciśnienie rozkurczowe 30 do 250 mmhg (4 do 33,3 kpa) 30 do 230 mmhg (4 do 30,6 kpa) 10 do 210 mmhg (1,3 do 28 kpa) Dziecko Ciśnienie skurczowe Ciśnienie średnie Ciśnienie rozkurczowe 30 do 170 mmhg (4 do 22,6 kpa) 30 do 150 mmhg (4 do 20 kpa) 10 do 130 mmhg (1,3 do 17,3 kpa) Noworodek Ciśnienie skurczowe Ciśnienie średnie Ciśnienie rozkurczowe 30 do 130 mmhg (4 do 17,3 kpa) 30 do 110 mmhg (4 do 14,7 kpa) 10 do 100 mmhg (1,3 do 13,3 kpa) Ciśnienie w mankiecie Domyślne ciśnienie pompowania Dorosły: 160 mmhg ±5 mmhg (21,3 kpa ±0,66 kpa) Dziecko: 130 mmhg ±5 mmhg (17,3 kpa ±0,66 kpa) Noworodek: 110 mmhg ±5 mmhg (14,7 kpa ±0,66 kpa) Ciśnienie pompowania po Dorosły: Poprzednie ciśnienie skurczowe +25 mmhg (3,3 kpa) prawidłowym pomiarze (dokładność Dziecko: Poprzednie ciśnienie skurczowe +25 mmhg (3,3 kpa) ±5 mmhg lub ±0,6 kpa) Noworodek: Poprzednie ciśnienie skurczowe + 30 mmhg (4 kpa) Maksymalne ciśnienie pompowania Dorosły: 265 mmhg ±5 mmhg (35,3 kpa ±0,66 kpa) Dziecko: 180 mmhg ±5 mmhg (24 kpa ±0,66 kpa) Noworodek: 140 mmhg ±5 mmhg (18,6 kpa ±0,66 kpa) Minimalne ciśnienie pompowania Dorosły: 110 mmhg ±5 mmhg (14,7 kpa ±0,66 kpa) Dziecko: 90 mmhg ±5 mmhg (12 kpa ±0,66 kpa) Noworodek: 80 mmhg ±5 mmhg (10,6 kpa ±0,66 kpa) Złącze Szybkozłącze jednodrożne Inwazyjny pomiar ciśnienia (IPC) Metoda pomiaru Przetwornik z tensometrem oporowym 1 mmhg (0,1 kpa) -50 do 400 mmhg (-6,6 do 53,3 kpa) Zakres dynamiczny -250 do 600 mmhg (-33,3 do 80 kpa) Zakresy częstotliwości Wybierane przez użytkownika: DC do 8 Hz, DC do 16 Hz Dokładność ±1 mmhg lub ±3 % (większa z wartości) bez uwzględnienia błędu przetwornika Odstęp aktualizacji IPC 4 sekundy Czas reakcji 14 pobudzeń + 2 sekundy (CT, CLK, C1, C2, C3, C4) (przy 90 % zmiany ciśnienia) 8 pobudzeń + 2 sekundy (CTP, CPK) 16 sekund (OCŻ, CPP, CLP, CŚC) Charakterystyka przetwornika Przetwornik o oporności 200 do 3000 Ω i równoważnej czułości ciśnieniowej 5µV/V/mmHg ±10 % Stężenie dwutlenku węgla Wyświetlane parametry Końcowo-wydechowe CO2 (etco2), wdechowe CO2 (inco2), częstość oddechów (RRc) CO2 RRc 0 do 100 mmhg (0 do 13,3 kpa lub 0 do 13,2 % obj. na poziomie morza) CO2, ciśnienie parcjalne 0 do 150 bpm Więcej szczegółów znajduje się w charakterystyce technicznej modułu Infinity MCable -Mainstream CO2

5 MONITOR INFINITY M540 ZE STACJĄ DOKUJĄCĄ INFINITY M Temperatura Wyświetlane parametry Temperatury: Ta, Tb, ΔT, T1a, T1b, ΔT1 Ta, Tb, T1a, T1b: 0 C do 50 C ΔT, ΔT1: 0 C do 39 C 0,1 C Dokładność temp. bezwzględnej 4 ±0,1 C Dokładność różnicy temperatur 5 ±0,2 C Dokładność czujnika ±0,1 C Średni czas aktualizacji < 2,5 sekundy Czas reakcji 23 C do 44 C, ±0,2 C w ciągu 150 sekund CHARAKTERYSTYKA EKRANU Typ ekranu Rozmiar Obszar wyświetlania Jasność Kolorowy, ciekłokrystaliczny (LCD), zaawansowany ekran dotykowy Przekątna 158 mm (6,2 cala) 149 x 54 mm 640 x 240 (1/2 VGA) Minimum 80 cd/m 2 przy zasilaniu z akumulatora Minimum 120 cd/m 2 przy zasilaniu przez stację dokującą M500 Interfejs użytkownika Sterowanie Alarmy Pasek alarmowy Ekran dotykowy oraz 3 stałe przyciski, 8 przycisków sterujących Dźwiękowa 5 i świetlna sygnalizacja alarmów Głośność alarmów na poziomie wysokim, średnim, niskim: 45 db(a); maksymalna głośność > 70 db(a) Wysoki (zagrożenie życia): miga na czerwono Średni (stan poważny): miga na żółto Niski: nie świeci i nie miga Zarządzanie danymi Zapisywanie trendów trendów Do 72 godzin mierzonych parametrów Do 30 sekund CHARAKTERYSTYKA FIZYCZNA Monitor Infinity M540 Wymiary (W S G) Masa Chłodzenie Gniazda mm Poniżej 920 gramów Przewodzenie po zadokowaniu, konwekcyjne po wydokowaniu EKG, CO2, Hemo, Temperatura/pomocnicze, SpO2, NIPC Stacja dokująca Infinity M500 Wymiary (W S G) mm Masa 1,2 kg Chłodzenie Konwekcyjne Gniazda Przewód systemowy, przywołanie pielęgniarki (działa tylko w czasie pracy w systemie IACS) Sposób montażu VESA 75 CHARAKTERYSTYKA ELEKTRYCZNA Monitor Źródło zasilania Wewnętrzny akumulator litowo-jonowy lub ze stacji dokującej Akumulator Litowo-jonowy 3,75 VDC, mah Klasa ochrony Urządzenie z zasilaniem wewnętrznym (zgodnie z IEC ) Tryb pracy Ciągły (przy zasilaniu przez stację dokującą) 4 Dokładność bez uwzględnienia błędu czujnika 5 Sygnał dźwiękowy tylko wtedy, gdy monitor nie jest zadokowany

6 06 MONITOR INFINITY M540 ZE STACJĄ DOKUJĄCĄ INFINITY M500 CHARAKTERYSTYKA TECHNICZNA Prąd upływu pacjenta < 10 μa (przy 110 V/60 Hz i przy 230 V/50 Hz) Charakterystyka akumulatora monitora Infinity M540 Czas pracy przy zasilaniu z akmulatora Tryb normalny: ok. 3 godzin Tryb oszczędzania energii: ok. 4 godzin Uwaga: Czas zasilania z akumulatora zależy od konfiguracji monitora. Podany czas odnosi się do następujących warunków: EKG w 12 odprowadzeniach, SpO2, 2 temperatury, NIPC co 15 minut, LCD w trybie transportowym (zasilanie z akumulatora), normalna jasność. Tryb oszczędzania energii czasowo wyłącza ekran. Czas ładowania akumulatora Do 100 % pojemności ok. 6,5 godziny po całkowitym rozładowaniu Do 70 % pojemności ok. 4 godziny po całkowitym rozładowaniu Łączność Sieć Ethernet BaseT po połączeniu ze stacją dokującą. Izolowane łącze optyczne pomiędzy monitorem a stacją dokującą o szybkości transmisji 10 Mbps. Uwaga: M540 zawiera wbudowaną kartę sieci bezprzewodowej IEEE b/g. Stacja dokująca Infinity M500 Zasilanie prądem stałym Klasa ochrony Tryb pracy Wyjście zasilające +24 V DC znamionowo, 1,5 A (+18 do +30 V DC) Do stosowania z określonym źródłem zasilania klasy I Ciągły Zasila monitor Infinity M540 przez bezpośrednie połączenie Wymagane warunki otoczenia Monitor Infinity M540 i stacja dokująca Infinity M500 Ciśnienie atmosferyczne Praca Przechowywanie Zabezpieczenie przed wnikaniem wody** 485 do 795 mmhg (64,7 do 106,0 kpa) 375 do 795 mmhg (50,0 do 106,0 kpa) IPX4 (zgodnie z IEC 60529, ochrona przed kroplami padającymi pod dowolnym kątem, ze wszystkich stron (deszcz)) dla monitora M540 IPX1 (zgodnie z normą IEC 60529,) dla stacji M500 Temperatura Praca 0 C do 40 C* Przechowywanie -20 C do 60 C Wilgotność względna (bez kondensacji) Praca 20 do 95 % Przechowywanie 20 do 95 % Normy EN1789, Klauzula 6. Monitor M540 i stacja dokująca M500 są zgodne z dyrektywą dotyczącą wyrobów medycznych 93/42/EWG i oznaczone są znakiem CE IEC oraz odnośne normy szczegółowe i uzupełniające z odpowiednimi odstępstwami regionalnymi i krajowymi IEC , Zgodność elektromagnetyczna CISPR 11 Klasa B i EN Klasa B IEC , Sprzęt monitorujący do elektrokardiografii IEC , Elektrokardiografy IEC , Automatyczny nieinwazyjny sprzęt monitorujący ciśnienie krwi IEC , Inwazyjny sprzęt monitorujący ciśnienie krwi IEC , Wielofunkcyjny sprzęt do monitorowania pacjenta IEC , Elektrokardiografy zapisujące i analizujące, jednokanałowe i wielokanałowe ISO 9919, Sprzęt do pulsoksymetrii ISO 21647, Monitory gazów oddechowych EN , Nieinwazyjne sfigmomanometry, dodatkowe wymogi dla elektromechanicznych systemów pomiaru ciśnienia krwi EN , Termometry kliniczne do pomiaru ciągłego IEC (Alarmy) Upadek zgodnie z IEC , Procedura 1 jednokrotny upadek z wysokości 1 m, na każdą z 6 powierzchni * W temperaturze otoczenia przekraczającej 35 C akumulator może nie być ładowany pomimo zadokowania monitora w stacji dokującej Infinity M500 ** Monitor M540 jest zabezpieczony przed wnikaniem wody przy zanurzeniu na głębokość 30 cm przez 10 minut

7 MONITOR INFINITY M540 ZE STACJĄ DOKUJĄCĄ INFINITY M ZASILANIE INFINITY PS50 D Specyfikacje Napięcie zasilające Częstotliwość prądu zasilającego Maksymalna moc wyjściowa Wymiary (W S G) Masa 85 do 264 VAC 47 do 63 Hz 50 W mm 465 g Infinity MCable - Mainstream CO2 Wilgotność względna (bez kondensacji) Praca 5 do 95 % Przechowywanie 5 do 95 % Temperatura Praca 0 do 70 C Przechowywanie -40 do 85 C D Infinity MCable - Masimo rainbow SET Ciśnienie atmosferyczne Praca Przechowywanie INFINITY PS do 795 mmhg (64,7 do 106 kpa) 375 do 795 mmhg (50 do 106 kpa) Specyfikacje Wymiary (S G W) mm (6,85 3,2 1,6 cala) Waga 24 uncji, 684 gramy, bez przewodu Napięcie wejściowe od 100 VAC do 240 VAC (+/-10 %) Częstotliwość wejściowa od 47 do 63 Hz Napięcie wyjściowe 24,5 V Wysokość npm od 0 do m (10,000 stóp) D Infinity MCable - Dual Hemo Temperatura Eksploatacja Przechowywanie Wilgotność Wilgotność względna Ciśnienie atmosferyczne Ciśnienie atmosferyczne od 0 do 40 C (od 32 do 104 F) od -20 do 85 C (od -4 do 185 F) od 5 do 95 % bez skraplania od 70 do 106 kpa (od 10,15 do 15,37 psi) INFOMACJE DOTYCZĄCE KONFIGURACJI SPRZĘTU D Infinity MPod - Quad Hemo Monitor pacjenta Infinity M540 występuje w połączeniu ze stacją dokującą Infinity M500 jako element zestawu: System monitorowania IACS z C500 MS25510 System monitorowania IACS z C700 MS25520 Monitor Infinity M540 ze stacją dokującą Infinity M500 (Aby używać M540 jako MS26372 samodzielny monitor, wymagana jest wersja oprogramowania VG2.1) Dostępne języki interfejsu: angielski, niemiecki, francuski, hiszpański, włoski, niderlandzki, szwedzki, portugalski (brazylijski), duński, norweski, japoński (Katakana), rosyjski, turecki, polski, grecki, węgierski, chiński (uproszczony), czeski, fiński, angielski (Wielka Brytania) Uwaga: dostępność języków może ulegać zmianom. W celu uzyskania dodatkowych informacji proszę skontaktować się z przedstawicielem firmy Dräger. Opcje programowe monitora Infinity M540 Łączność bezprzewodowa (802.11b/g) MS SpO2 Masimo rainbow SET lub Nellcor OxiMax, Ustawiane fabrycznie Dodatkowe opcje programowe: monitorowanie EKG z 12 odprowadzeń, wielotorowy IPC (więcej niż dwa), pełne monitorowanie arytmii Opcjonalne moduły pomiarowe i wyposażenie sprzętowe Uwaga: Szczegółowe informacje na temat przewodów, adapterów, czujników i sprzętu do montażu podane są w odpowiednich charakterystykach technicznych. Uchwyt do mocowania do monitora modułu SpO2 Masimo SET MCable lub Nellcor OxiMax MCable Uchwyt do mocowania do monitora modułu SpO2 Masimo Rainbow SET MCable Transportowa stacja dokująca z zaciskiem mocującym MS26266 MS28576 MS28144

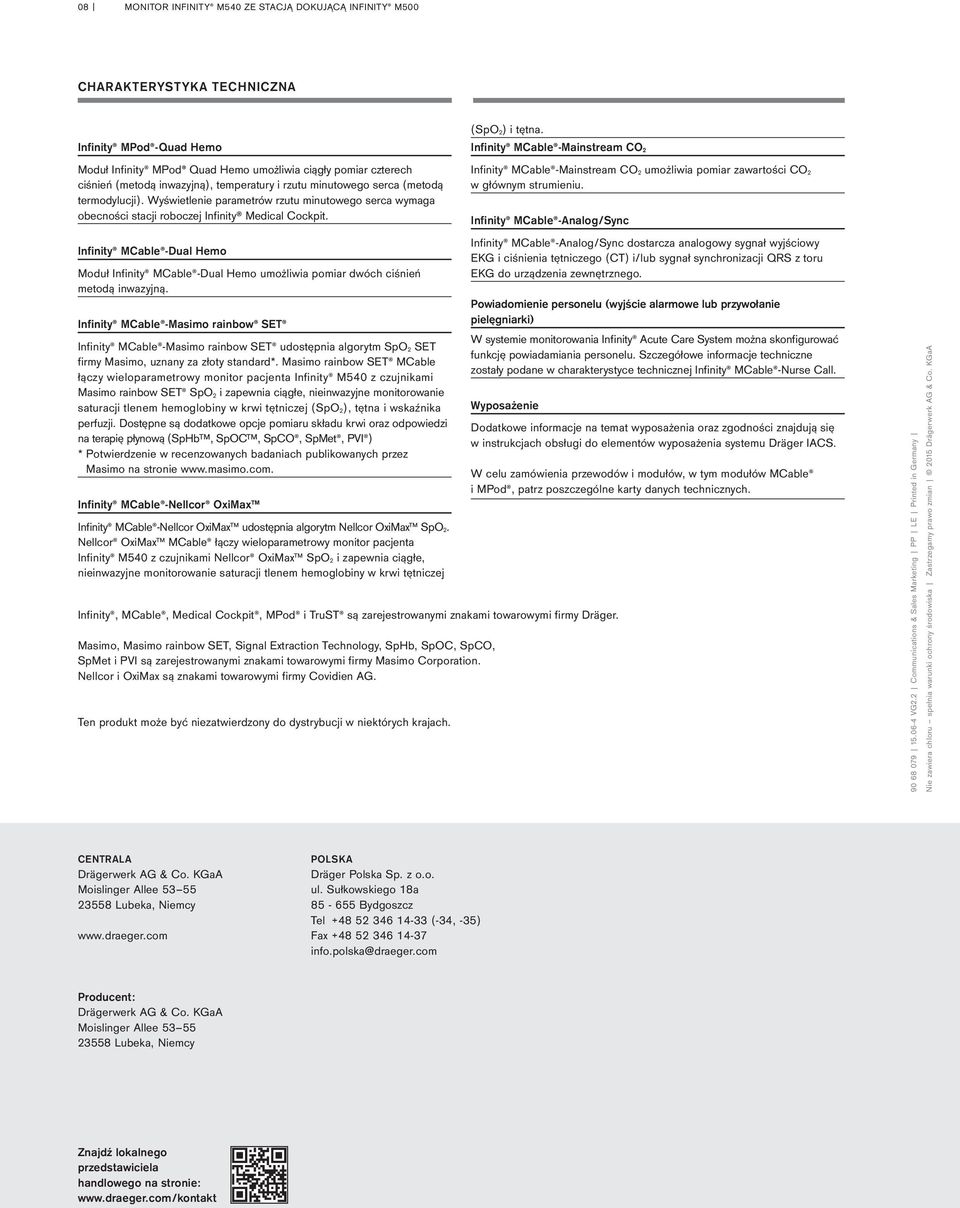

8 08 MONITOR INFINITY M540 ZE STACJĄ DOKUJĄCĄ INFINITY M500 CHARAKTERYSTYKA TECHNICZNA Infinity MPod -Quad Hemo Moduł Infinity MPod Quad Hemo umożliwia ciągły pomiar czterech ciśnień (metodą inwazyjną), temperatury i rzutu minutowego serca (metodą termodylucji). Wyświetlenie parametrów rzutu minutowego serca wymaga obecności stacji roboczej Infinity Medical Cockpit. Infinity MCable -Dual Hemo Moduł Infinity MCable -Dual Hemo umożliwia pomiar dwóch ciśnień metodą inwazyjną. Infinity MCable -Masimo rainbow SET Infinity MCable -Masimo rainbow SET udostępnia algorytm SpO2 SET firmy Masimo, uznany za złoty standard*. Masimo rainbow SET MCable łączy wieloparametrowy monitor pacjenta Infinity M540 z czujnikami Masimo rainbow SET SpO2 i zapewnia ciągłe, nieinwazyjne monitorowanie saturacji tlenem hemoglobiny w krwi tętniczej (SpO2), tętna i wskaźnika perfuzji. Dostępne są dodatkowe opcje pomiaru składu krwi oraz odpowiedzi na terapię płynową (SpHb, SpOC, SpCO, SpMet, PVI ) * Potwierdzenie w recenzowanych badaniach publikowanych przez Masimo na stronie Infinity MCable -Nellcor OxiMax Infinity MCable -Nellcor OxiMax udostępnia algorytm Nellcor OxiMax SpO2. Nellcor OxiMax MCable łączy wieloparametrowy monitor pacjenta Infinity M540 z czujnikami Nellcor OxiMax SpO2 i zapewnia ciągłe, nieinwazyjne monitorowanie saturacji tlenem hemoglobiny w krwi tętniczej (SpO2) i tętna. Infinity MCable -Mainstream CO2 Infinity MCable -Mainstream CO2 umożliwia pomiar zawartości CO2 w głównym strumieniu. Infinity MCable -Analog/Sync Infinity MCable -Analog/Sync dostarcza analogowy sygnał wyjściowy EKG i ciśnienia tętniczego (CT) i/lub sygnał synchronizacji QRS z toru EKG do urządzenia zewnętrznego. Powiadomienie personelu (wyjście alarmowe lub przywołanie pielęgniarki) W systemie monitorowania Infinity Acute Care System można skonfigurować funkcję powiadamiania personelu. Szczegółowe informacje techniczne zostały podane w charakterystyce technicznej Infinity MCable -Nurse Call. Wyposażenie Infinity, MCable, Medical Cockpit, MPod i TruST są zarejestrowanymi znakami towarowymi firmy Dräger. Masimo, Masimo rainbow SET, Signal Extraction Technology, SpHb, SpOC, SpCO, SpMet i PVI są zarejestrowanymi znakami towarowymi firmy Masimo Corporation. Nellcor i OxiMax są znakami towarowymi firmy Covidien AG. Ten produkt może być niezatwierdzony do dystrybucji w niektórych krajach. Dodatkowe informacje na temat wyposażenia oraz zgodności znajdują się w instrukcjach obsługi do elementów wyposażenia systemu Dräger IACS. W celu zamówienia przewodów i modułów, w tym modułów MCable i MPod, patrz poszczególne karty danych technicznych VG2.2 Communications & Sales Marketing PP LE Printed in Germany Nie zawiera chloru spełnia warunki ochrony środowiska Zastrzegamy prawo zmian 2015 Drägerwerk AG & Co. KGaA CENTRALA Drägerwerk AG & Co. KGaA Moislinger Allee Lubeka, Niemcy POLSKA Dräger Polska Sp. z o.o. ul. Sułkowskiego 18a Bydgoszcz Tel (-34, -35) Fax info.polska@draeger.com Producent: Drägerwerk AG & Co. KGaA Moislinger Allee Lubeka, Niemcy Znajdź lokalnego przedstawiciela handlowego na stronie:
