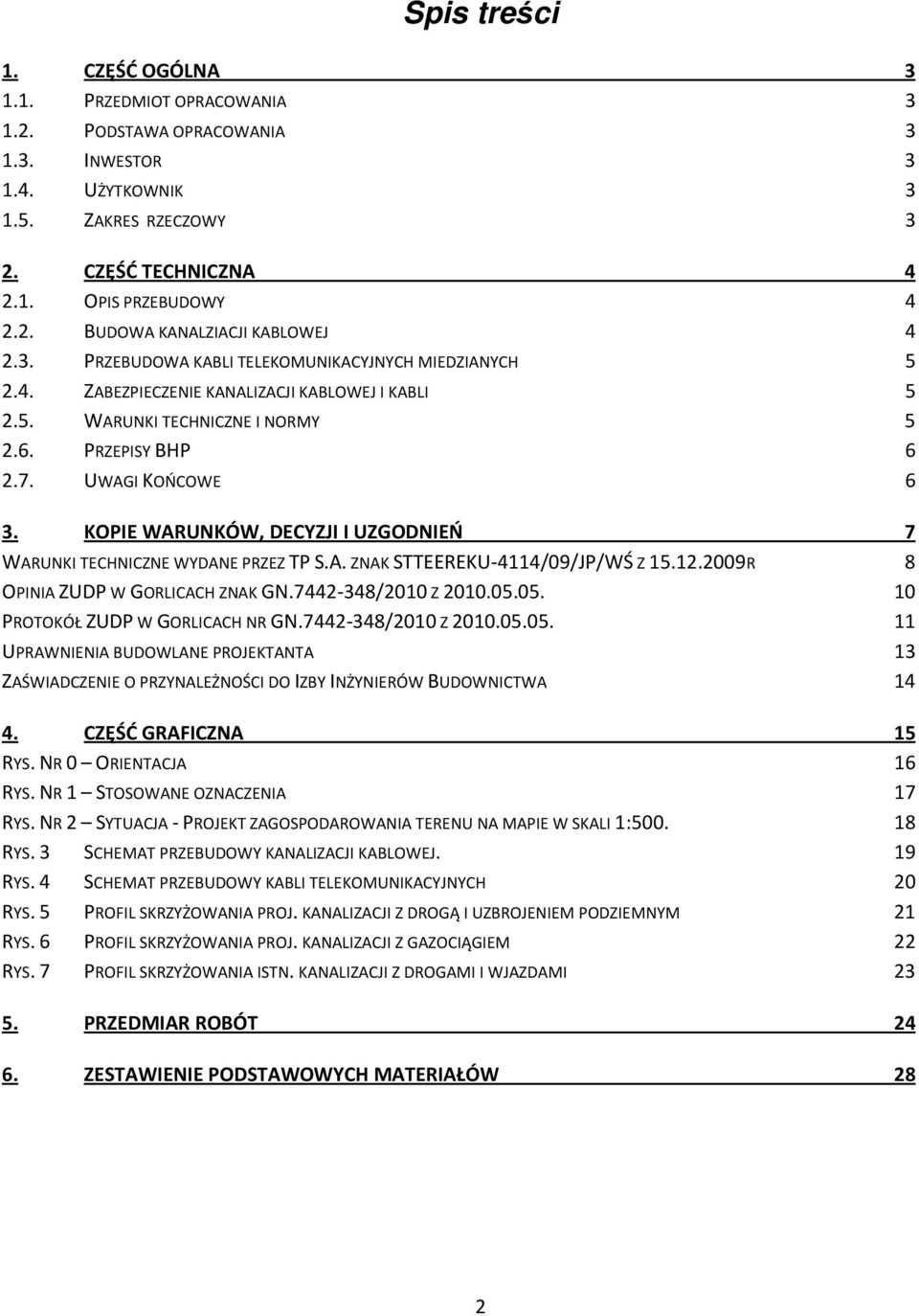

2 Spis treści 1. CZĘŚĆ OGÓLNA PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA INWESTOR UŻYTKOWNIK ZAKRES RZECZOWY 3 2. CZĘŚĆ TECHNICZNA OPIS PRZEBUDOWY BUDOWA KANALZIACJI KABLOWEJ PRZEBUDOWA KABLI TELEKOMUNIKACYJNYCH MIEDZIANYCH ZABEZPIECZENIE KANALIZACJI KABLOWEJ I KABLI WARUNKI TECHNICZNE I NORMY PRZEPISY BHP UWAGI KOŃCOWE 6 3. KOPIE WARUNKÓW, DECYZJI I UZGODNIEŃ 7 WARUNKI TECHNICZNE WYDANE PRZEZ TP S.A. ZNAK STTEEREKU-4114/09/JP/WŚ Z R 8 OPINIA ZUDP W GORLICACH ZNAK GN /2010 Z PROTOKÓŁ ZUDP W GORLICACH NR GN /2010 Z UPRAWNIENIA BUDOWLANE PROJEKTANTA 13 ZAŚWIADCZENIE O PRZYNALEŻNOŚCI DO IZBY INŻYNIERÓW BUDOWNICTWA CZĘŚĆ GRAFICZNA 15 RYS. NR 0 ORIENTACJA 16 RYS. NR 1 STOSOWANE OZNACZENIA 17 RYS. NR 2 SYTUACJA - PROJEKT ZAGOSPODAROWANIA TERENU NA MAPIE W SKALI 1: RYS. 3 SCHEMAT PRZEBUDOWY KANALIZACJI KABLOWEJ. 19 RYS. 4 SCHEMAT PRZEBUDOWY KABLI TELEKOMUNIKACYJNYCH 20 RYS. 5 PROFIL SKRZYŻOWANIA PROJ. KANALIZACJI Z DROGĄ I UZBROJENIEM PODZIEMNYM 21 RYS. 6 PROFIL SKRZYŻOWANIA PROJ. KANALIZACJI Z GAZOCIĄGIEM 22 RYS. 7 PROFIL SKRZYŻOWANIA ISTN. KANALIZACJI Z DROGAMI I WJAZDAMI PRZEDMIAR ROBÓT ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW 28 2

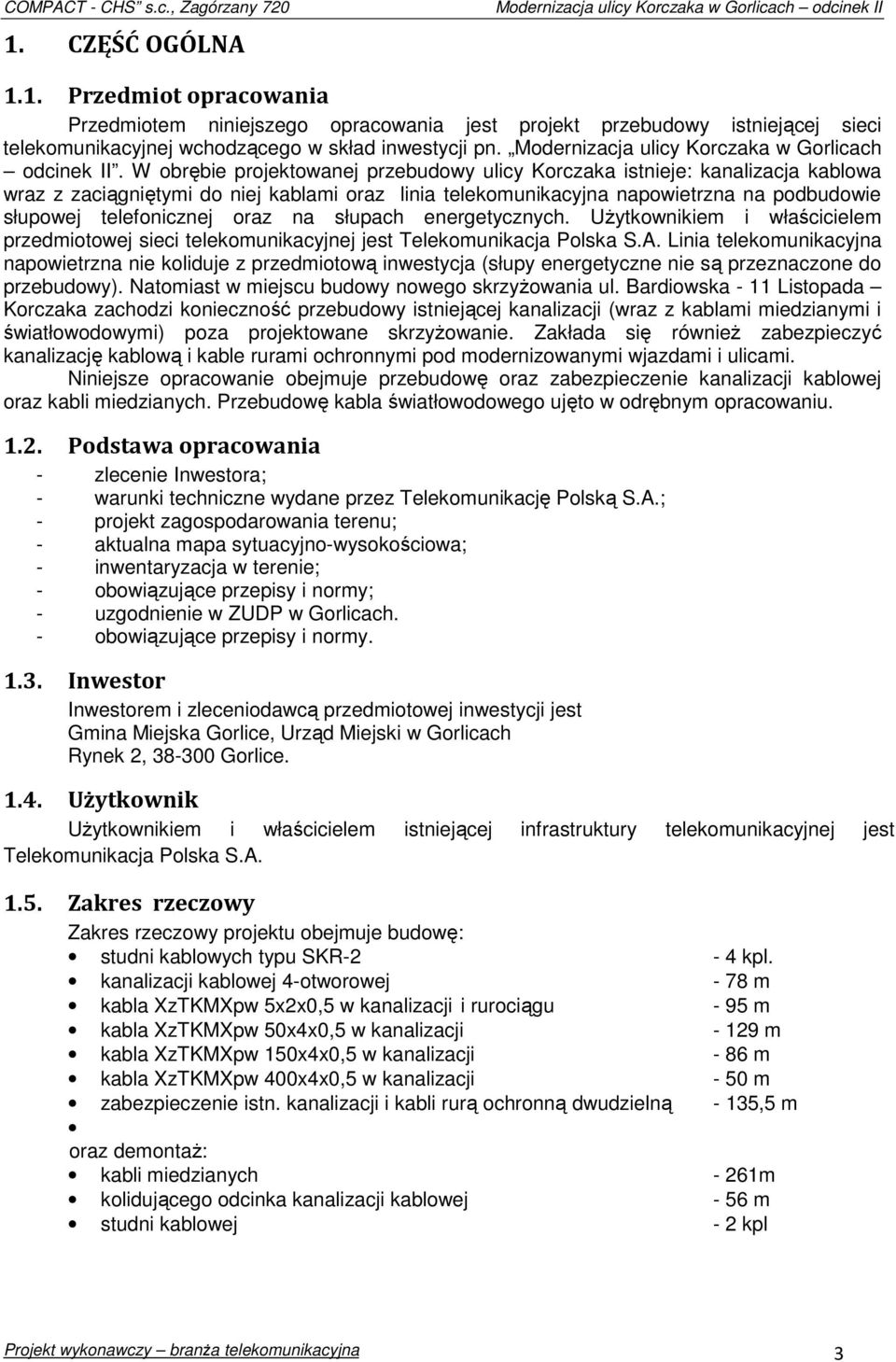

3 1. CZĘŚĆ OGÓLNA 1.1. Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt przebudowy istniejącej sieci telekomunikacyjnej wchodzącego w skład inwestycji pn. Modernizacja ulicy Korczaka w Gorlicach odcinek II. W obrębie projektowanej przebudowy ulicy Korczaka istnieje: kanalizacja kablowa wraz z zaciągniętymi do niej kablami oraz linia telekomunikacyjna napowietrzna na podbudowie słupowej telefonicznej oraz na słupach energetycznych. UŜytkownikiem i właścicielem przedmiotowej sieci telekomunikacyjnej jest Telekomunikacja Polska S.A. Linia telekomunikacyjna napowietrzna nie koliduje z przedmiotową inwestycja (słupy energetyczne nie są przeznaczone do przebudowy). Natomiast w miejscu budowy nowego skrzyŝowania ul. Bardiowska - 11 Listopada Korczaka zachodzi konieczność przebudowy istniejącej kanalizacji (wraz z kablami miedzianymi i światłowodowymi) poza projektowane skrzyŝowanie. Zakłada się równieŝ zabezpieczyć kanalizację kablową i kable rurami ochronnymi pod modernizowanymi wjazdami i ulicami. Niniejsze opracowanie obejmuje przebudowę oraz zabezpieczenie kanalizacji kablowej oraz kabli miedzianych. Przebudowę kabla światłowodowego ujęto w odrębnym opracowaniu Podstawa opracowania - zlecenie Inwestora; - warunki techniczne wydane przez Telekomunikację Polską S.A.; - projekt zagospodarowania terenu; - aktualna mapa sytuacyjno-wysokościowa; - inwentaryzacja w terenie; - obowiązujące przepisy i normy; - uzgodnienie w ZUDP w Gorlicach. - obowiązujące przepisy i normy Inwestor Inwestorem i zleceniodawcą przedmiotowej inwestycji jest Gmina Miejska Gorlice, Urząd Miejski w Gorlicach Rynek 2, Gorlice Użytkownik UŜytkownikiem i właścicielem istniejącej infrastruktury telekomunikacyjnej jest Telekomunikacja Polska S.A Zakres rzeczowy Zakres rzeczowy projektu obejmuje budowę: studni kablowych typu SKR-2-4 kpl. kanalizacji kablowej 4-otworowej - 78 m kabla XzTKMXpw 5x2x0,5 w kanalizacji i rurociągu - 95 m kabla XzTKMXpw 50x4x0,5 w kanalizacji m kabla XzTKMXpw 150x4x0,5 w kanalizacji - 86 m kabla XzTKMXpw 400x4x0,5 w kanalizacji - 50 m zabezpieczenie istn. kanalizacji i kabli rurą ochronną dwudzielną - 135,5 m oraz demontaŝ: kabli miedzianych - 261m kolidującego odcinka kanalizacji kablowej - 56 m studni kablowej - 2 kpl Projekt wykonawczy branŝa telekomunikacyjna 3

4 2. Część techniczna 2.1. Opis przebudowy Istniejący odcinek kanalizacji telekomunikacyjnej koliduje z projektowanym skrzyŝowaniem ulicy Bardiowskiej 11 Listopada - Korczaka. Przedmiotowa kanalizacja jest kanalizacją dwu-, trzy- i czterootworową, w której znajdują się kable telekomunikacyjne miedziane (magistralne: 3 szt., rozdzielcze 3szt., abonencki 1 szt) oraz kabel światłowody Z-XOTKtsd72J/OKZ54015 z odgałęzieniem Z-XOTKtsd48J/OKZ54015 i Z-XOTKtsd8J/OKZ54015B. W celu likwidacji w/w kolizji zakłada się na istniejącym ciągu kanalizacji kablowej, poza projektowanym skrzyŝowaniem w pobliŝu budynków nr 16 i 27, nabudować dwie studnie kablowe. Pomiędzy studniami naleŝy wybudować odcinek nowej kanalizacji kablowej 4-otworowej. W miejscu przekroczenia projektowanej ul. Bardiowskiej, równolegle do istniejącej kanalizacji, pomiędzy istniejącą i nową studnią kablową zakłada się równieŝ wybudować odcinek kanalizacji 4- otworowej. Istniejące kable rozdzielcze i magistralne naleŝy przebudować wykonując wstawki kablowe w nowej kanalizacji, a w studniach kablowych wykonać złącza kabli istniejących z kablami projektowanymi. Natomiast istniejący kabel abonencki (przyłącz do budynku nr 27 przy ul. 11-go Listopada) zakłada się wymienić na całym odcinku. Przebudowa kabli światłowodowych została ujęta w odrębnym opracowaniu. Lokalizację inwestycji pokazano na mapie orientacyjnej - rysunek nr 0. Przebieg planowanej przebudowy kanalizacji i miejsca zabezpieczeń pokazano na rysunku nr 2 - arkusz 1:500. Schemat przebudowy kabli przedstawiono na rysunku nr Budowa kanalziacji kablowej Lokalizację studni kablowych oraz trasę kanalizacji telekomunikacyjnej naleŝy wytyczyć przez uprawnioną jednostkę wykonawstwa geodezyjnego na podstawie aktualnego projektu budowlanego. Dopasowanie wysokościowe studni kablowych oraz kanalizacji do rzędnych projektowanej jezdni i chodników naleŝy dokonać w oparciu o dane w aktualnym projekcie branŝy drogowej (plan zagospodarowania terenu) dla niniejszej inwestycji. Nowy odcinek kanalizacji kablowej naleŝy wykonać na całym odcinku jako czterootworowy z rur PCW 110/3mm. Głębokość ułoŝenia projektowanej kanalizacji powinna być taka, aby najmniejsze przykrycie liczone od poziomu nawierzchni do górnej powierzchni rury kanalizacji wynosiło: - dla kanalizacji rozdzielczej 0,6m - dla kanalizacji magistralnej 0,7m Przy przejściach pod jezdnią przykrycie nie powinno być mniejsze od 1,0m, natomiast pod modernizowanymi wjazdami min. 0,8m.. Przy skrzyŝowaniach z innymi urządzeniami podziemnymi kanalizacja powinna znajdować się, w miarę istniejących moŝliwości, nad tymi uzbrojeniami. Na skrzyŝowaniach kanalizacji kablowej z rurociągami do przesyłania płynów najmniejsze odległości między nimi powinny wynosić: - od wodociągu magistralnego 0,25m - od wodociągu rozdzielczego 0,15m - od kanalizacji deszczowej i sanitarnej 0,3m. W przypadku braku moŝliwości zachowania w/w odległości, kanalizacja kablowa powinna być ułoŝona nad tymi rurociągami w rurach ochronnych z grubościennych rur polietylenowych HDPE 140/8,0. Długość rury ochronnej powinna przekraczać o 1m obrys innego rurociągu z kaŝdej strony. SkrzyŜowania kanalizacji kablowej z gazociągami naleŝy wykonywać zgodnie z wymaganiami normy PN-91/M Przy skrzyŝowaniu z gazociągiem naleŝy na kanalizacji kablowej zastosować rury ochronne HDPE 140/8,0. Odległość pionowa zewnętrznej ścianki rury ochronnej od gazociągu powinna wynosić co najmniej 0,15 m. Końce rury ochronnej powinny być wyprowadzone od osi skrzyŝowania, mierząc prostopadle do gazociągu, na odległość co najmniej 2m. Gazociąg powinien znajdować się nad kanalizacją kablową. W terenie usytuowanym poziomo kanalizacja powinna być układana ze spadkiem 0,1-0,3% w kierunku jednej ze studni. W terenie pochyłym kanalizację naleŝy usytuować zgodnie z naturalnym ukształtowaniem terenu, z zachowaniem zasady spadku na poszczególnych odcinkach w kierunku jednej ze studni. Projekt wykonawczy branŝa telekomunikacyjna 4

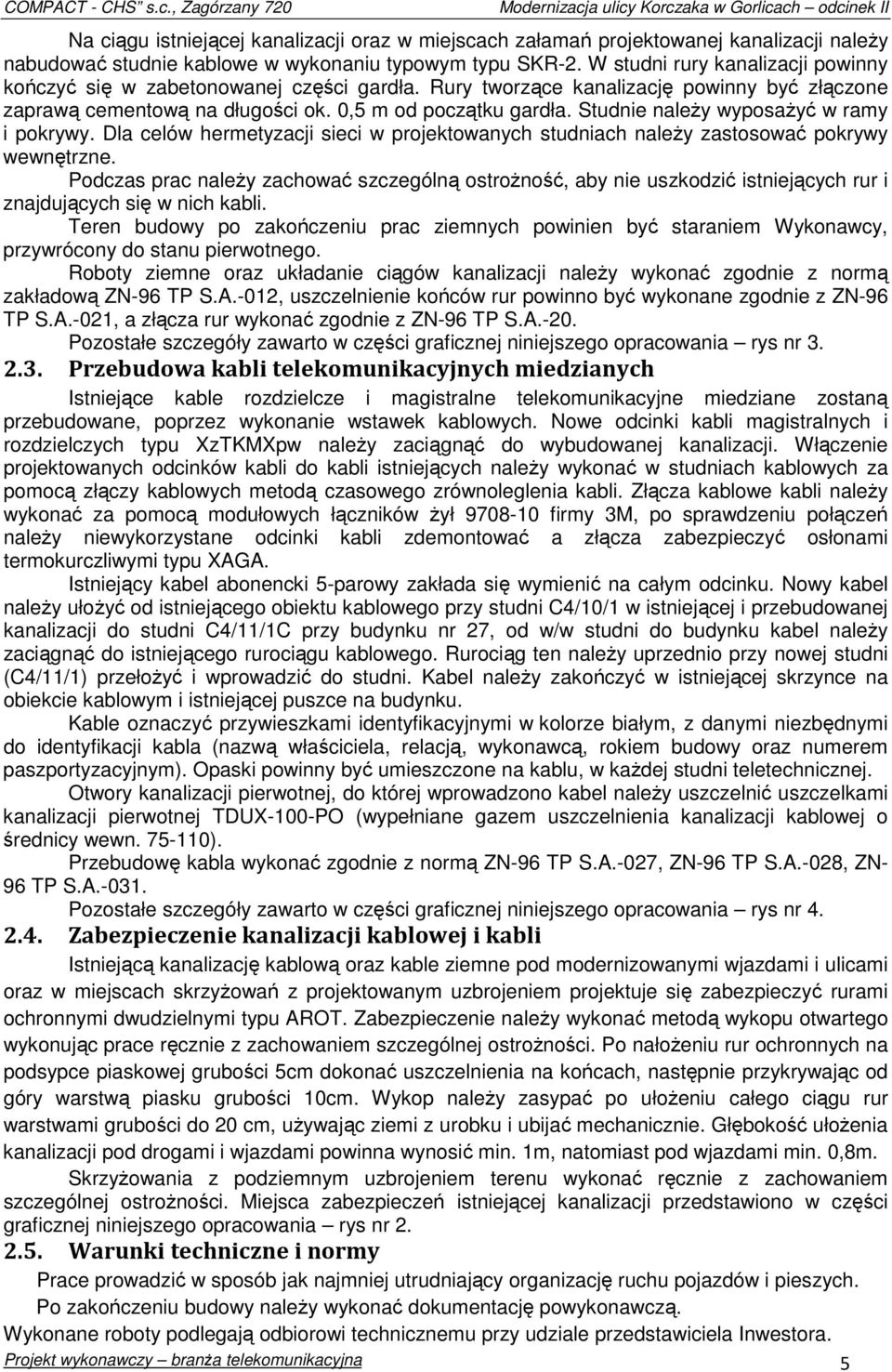

5 Na ciągu istniejącej kanalizacji oraz w miejscach załamań projektowanej kanalizacji naleŝy nabudować studnie kablowe w wykonaniu typowym typu SKR-2. W studni rury kanalizacji powinny kończyć się w zabetonowanej części gardła. Rury tworzące kanalizację powinny być złączone zaprawą cementową na długości ok. 0,5 m od początku gardła. Studnie naleŝy wyposaŝyć w ramy i pokrywy. Dla celów hermetyzacji sieci w projektowanych studniach naleŝy zastosować pokrywy wewnętrzne. Podczas prac naleŝy zachować szczególną ostroŝność, aby nie uszkodzić istniejących rur i znajdujących się w nich kabli. Teren budowy po zakończeniu prac ziemnych powinien być staraniem Wykonawcy, przywrócony do stanu pierwotnego. Roboty ziemne oraz układanie ciągów kanalizacji naleŝy wykonać zgodnie z normą zakładową ZN-96 TP S.A.-012, uszczelnienie końców rur powinno być wykonane zgodnie z ZN-96 TP S.A.-021, a złącza rur wykonać zgodnie z ZN-96 TP S.A.-20. Pozostałe szczegóły zawarto w części graficznej niniejszego opracowania rys nr Przebudowa kabli telekomunikacyjnych miedzianych Istniejące kable rozdzielcze i magistralne telekomunikacyjne miedziane zostaną przebudowane, poprzez wykonanie wstawek kablowych. Nowe odcinki kabli magistralnych i rozdzielczych typu XzTKMXpw naleŝy zaciągnąć do wybudowanej kanalizacji. Włączenie projektowanych odcinków kabli do kabli istniejących naleŝy wykonać w studniach kablowych za pomocą złączy kablowych metodą czasowego zrównoleglenia kabli. Złącza kablowe kabli naleŝy wykonać za pomocą modułowych łączników Ŝył firmy 3M, po sprawdzeniu połączeń naleŝy niewykorzystane odcinki kabli zdemontować a złącza zabezpieczyć osłonami termokurczliwymi typu XAGA. Istniejący kabel abonencki 5-parowy zakłada się wymienić na całym odcinku. Nowy kabel naleŝy ułoŝyć od istniejącego obiektu kablowego przy studni C4/10/1 w istniejącej i przebudowanej kanalizacji do studni C4/11/1C przy budynku nr 27, od w/w studni do budynku kabel naleŝy zaciągnąć do istniejącego rurociągu kablowego. Rurociąg ten naleŝy uprzednio przy nowej studni (C4/11/1) przełoŝyć i wprowadzić do studni. Kabel naleŝy zakończyć w istniejącej skrzynce na obiekcie kablowym i istniejącej puszce na budynku. Kable oznaczyć przywieszkami identyfikacyjnymi w kolorze białym, z danymi niezbędnymi do identyfikacji kabla (nazwą właściciela, relacją, wykonawcą, rokiem budowy oraz numerem paszportyzacyjnym). Opaski powinny być umieszczone na kablu, w kaŝdej studni teletechnicznej. Otwory kanalizacji pierwotnej, do której wprowadzono kabel naleŝy uszczelnić uszczelkami kanalizacji pierwotnej TDUX-100-PO (wypełniane gazem uszczelnienia kanalizacji kablowej o średnicy wewn ). Przebudowę kabla wykonać zgodnie z normą ZN-96 TP S.A.-027, ZN-96 TP S.A.-028, ZN- 96 TP S.A Pozostałe szczegóły zawarto w części graficznej niniejszego opracowania rys nr Zabezpieczenie kanalizacji kablowej i kabli Istniejącą kanalizację kablową oraz kable ziemne pod modernizowanymi wjazdami i ulicami oraz w miejscach skrzyŝowań z projektowanym uzbrojeniem projektuje się zabezpieczyć rurami ochronnymi dwudzielnymi typu AROT. Zabezpieczenie naleŝy wykonać metodą wykopu otwartego wykonując prace ręcznie z zachowaniem szczególnej ostroŝności. Po nałoŝeniu rur ochronnych na podsypce piaskowej grubości 5cm dokonać uszczelnienia na końcach, następnie przykrywając od góry warstwą piasku grubości 10cm. Wykop naleŝy zasypać po ułoŝeniu całego ciągu rur warstwami grubości do 20 cm, uŝywając ziemi z urobku i ubijać mechanicznie. Głębokość ułoŝenia kanalizacji pod drogami i wjazdami powinna wynosić min. 1m, natomiast pod wjazdami min. 0,8m. SkrzyŜowania z podziemnym uzbrojeniem terenu wykonać ręcznie z zachowaniem szczególnej ostroŝności. Miejsca zabezpieczeń istniejącej kanalizacji przedstawiono w części graficznej niniejszego opracowania rys nr Warunki techniczne i normy Prace prowadzić w sposób jak najmniej utrudniający organizację ruchu pojazdów i pieszych. Po zakończeniu budowy naleŝy wykonać dokumentację powykonawczą. Wykonane roboty podlegają odbiorowi technicznemu przy udziale przedstawiciela Inwestora. Projekt wykonawczy branŝa telekomunikacyjna 5

6 Budowę prowadzić w oparciu o obowiązujące w Polsce przepisy BHP, normy budowlane oraz podane niŝej normy zakładowe TP S.A.: ZN-96/TP S.A.-004 Telekomunikacyjne linie kablowe. ZbliŜenia i skrzyŝowania linii telekomunikacyjnych z innymi urządzeniami uzbrojenia terenowego. Ogólne wymagania i badania. ZN-96/TP S.A.-012 Telekomunikacyjna kanalizacja kablowa. Kanalizacja pierwotna. Wymagania i badania. ZN-96/TP S.A.-021 Telekomunikacyjna kanalizacja kablowa. Uszczelki końców rur. Wymagania i badania. ZN-96/TP S.A.-022 Telekomunikacyjna kanalizacja kablowa. Przywieszki identyfikacyjne. Wymagania i badania. ZN-96/TP S.A.-027 Telekomunikacyjne sieci miejscowe. Linie kablowe o Ŝyłach metalowych. Wymagania i badania. ZN-96/TP S.A.-028 Telekomunikacyjne sieci miejscowe. Tory kablowe abonenckie i międzycentralowe. Wymagania i badania. ZN-05/TP S.A.-030 Telekomunikacyjne sieci miejscowe. Łączniki Ŝył. Wymagania i badania. ZN-96/TP S.A.-031 Telekomunikacyjne sieci miejscowe. Osłony złączowe. Wymagania i badania. ZN-05/TP S.A.-032 Telekomunikacyjne sieci miejscowe. Łączówki i zespoły łączówkowe, kablowe i przełącznicowe. Wymagania i badania Przepisy BHP W trakcie budowy naleŝy przestrzegać aktualnie obowiązujących przepisów związanych z bezpieczeństwem i higieną pracy. WaŜniejsze akty prawne regulujące sprawy BHP w budownictwie ogólnym i telekomunikacyjnym: Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano montaŝowych i rozbiórkowych (Dz.U. nr 13, poz r). Rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby (Dz.U. nr 62, poz ) Rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie rodzajów prac wymagających szczególnej sprawności psychofizycznej (Dz.U. nr 62 poz ) Zarządzenie nr 57 Dyrektora Generalnego TP S.A. ds. Zasobów Ludzkich z dnia w sprawie wprowadzenia Instrukcji bezpieczeństwa i higieny pracy przy budowie (montaŝu), remoncie, konserwacji i obsłudze technicznej linii i urządzeń telekomunikacyjnych Uwagi Końcowe Roboty budowlano montaŝowe naleŝy wykonywać zgodnie z projektem, zaleceniami wynikającymi z treści uzgodnień oraz przepisami i normami obowiązującymi w budownictwie łączności a w szczególności Normami Zakładowymi TP S.A. Zastosowane materiały jak równieŝ technologia budowy musi spełniać warunki określone Normami Zakładowymi TP S.A. oraz innymi normami, których stosowanie jest obligatoryjne. Przed rozpoczęciem prac naleŝy powiadomić TP S.A. celem pełnienia nadzoru. Po zakończeniu robót dokonać odbioru technicznego przy udziale przedstawicieli TP S.A. i przekazać dokumentację powykonawczą. NaleŜy skoordynować wszystkie prace z robotami drogowymi. Wszystkie prace ujęte w projekcie naleŝy wykonać zgodnie z przepisami ustawy z dnia r : Prawo ochrony środowiska (Dz.U. z 2008r Nr 25 poz. 150 tekst jednolity) i ustawy z dnia r o odpadach (Dz.U. z 2001r Nr 62, poz. 628 z późniejszymi zm.). Projekt wykonawczy branŝa telekomunikacyjna 6

7 3. Kopie warunków, decyzji i uzgodnień Warunki techniczne wydane przez TP S.A. znak STTEEREKU-4114/09/JP/WŚ z r Opinia ZUDP w Gorlicach znak GN /2010 z Protokół ZUDP w Gorlicach nr GN /2010 z Uprawnienia budowlane projektanta Zaświadczenie o przynaleŝności do Izby InŜynierów Budownictwa Projekt wykonawczy branŝa telekomunikacyjna 7

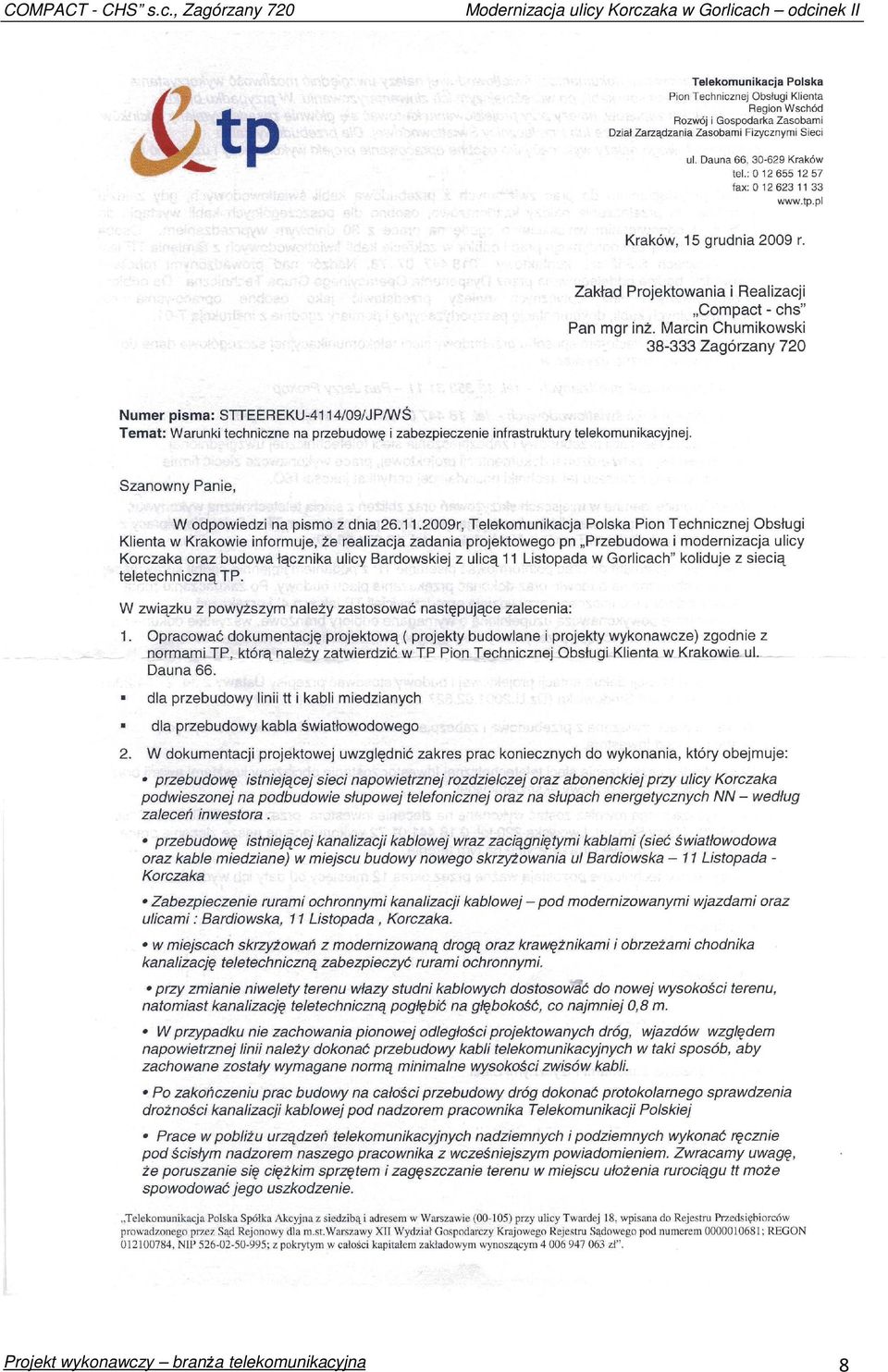

8 Warunki techniczne przez TP S.A. znak STTEEREKU-4114/09/JP/WŚ z r Projekt wykonawczy branŝa telekomunikacyjna 8

9 Projekt wykonawczy branŝa telekomunikacyjna 9

10 Opinia ZUDP w Gorlicach znak GN /2010 z Projekt wykonawczy branŝa telekomunikacyjna 10

11 Protokół ZUDP w Gorlicach nr GN /2010 z Projekt wykonawczy branŝa telekomunikacyjna 11

12 Projekt wykonawczy branŝa telekomunikacyjna 12

13 Uprawnienia budowlane projektanta Projekt wykonawczy branŝa telekomunikacyjna 13

14 Zaświadczenie o przynależności do Izby Inżynierów Budownictwa Projekt wykonawczy branŝa telekomunikacyjna 14

15 4. CZĘŚĆ GRAFICZNA Rys. 0 Orientacja. Rys. 1 Przyjęte oznaczenia i skróty. Rys. 2 Sytuacja - Projekt zagospodarowania terenu na mapie w skali 1:500. Rys. 3 Schemat przebudowy kanalizacji kablowej. Rys. 4 Schemat przebudowy kabli telekomunikacyjnych Rys. 5 Profil skrzyŝowania proj. kanalizacji z drogą i uzbrojeniem podziemnym Rys. 6 Profil skrzyŝowania proj. kanalizacji z gazociągiem Rys. 7 Profil skrzyŝowania istn. kanalizacji z drogami i wjazdami Projekt wykonawczy branŝa telekomunikacyjna 15

16

17

18

19

20

21

22

23

24 5. Przedmiar robót Numer Podstawa Opis Jedn. Ilość Krotn. 1.1 Przebudowa kanalizacji kablowej KNR 231/813/2 Rozebranie krawęŝników, betonowych 20x30 cm na podsypce piaskowej m KNR 231/812/3 Rozebranie ław pod krawęŝniki, ławy z betonu m3 0, KNRW 510/323/1 Cięcie nawierzchni mechanicznie, masy mineralno-bitumiczne, grubość cięcia 5 cm m KNR 231/803/1 Rozebranie nawierzchni z mieszanek mineralnobitumicznych, ręcznie, grubość nawierzchni 3 cm m KNR 231/801/1 Rozebranie podbudowy, betonowej ręcznie, grubość 12 cm m KNR 231/805/4 Rozebranie nawierzchni z kostki kamiennej nieregularnej, na podsypce cementowopiaskowej, ręcznie, wysokość kostki 10 cm m TPSA 40/301/6 Budowa studni kablowych prefabrykowanych rozdzielczych SKR, typ SKR-2, grunt kategorii III szt TPSA 40/322/1 MontaŜ elementów mechanicznej ochrony przed ingerencją osób nieuprawnionych w istniejących studniach kablowych, pokrywa dodatkowa z listwami, rama cięŝka lub podwójna lekka szt KNR 501/501/2 Pogłębienie o 20 cm studni kablowych z masy betonowej i prefabrykatów, grunt kategorii III szt TPSA 40/102/5 Budowa kanalizacji kablowej pierwotnej z rur z tworzyw sztucznych w wykopie wykonanym machanicznie w gruncie kategorii III, 2 warstwy i 4 otwory w ciągu kanalizacji, 2 rury w warstwie m KNR 510/303/3 Układanie rur ochronnych z RHDPE w wykopie, rura do Fi 140 mm (R= 0,955, M= 1,000, S= 1,000) m 54, TPSA 39/207/2 Uszczelnianie otworów kanalizacji pierwotnej, uszczelki z pianką poliuretanową, otwór z 1 rurą/kablem - p/a - uszczelnienie końców rury ochronnej otwór KNR 501/503/2 Mechaniczna rozbiórka studni kablowych, SK-2 szt KNR 501/117/3 Likwidacja ciągów kanalizacji kablowej w gruncie kategorii III, warstwy X otwory/blok = 1x3, suma otworów: 3 - p/a m KNR 501/117/5 Likwidacja ciągów kanalizacji kablowej w gruncie kategorii III, warstwy X otwory/blok = 2x2, suma otworów: 4 - p/a m 19, KNR 231/103/2 Profilowanie i zagęszczanie podłoŝa pod warstwy konstrukcyjne nawierzchni, ręcznie, grunt kategorii III-IV m KNR 231/105/1 Warstwy podsypkowe, podsypka piaskowa, zagęszczenie ręczne grubość warstwy po zagęszczeniu 3 cm m KNR 231/105/2 Warstwy podsypkowe, podsypka piaskowa, zagęszczenie ręczne dodatek za kaŝdy następny 1 cm grubości warstwy m Projekt wykonawczy branŝa telekomunikacyjna 24

25 KNR 231/114/5 Podbudowy z kruszyw, tłuczeń, warstwa dolna, grubość warstwy po zagęszczeniu 15 cm - częściowe odtworzenie nawierzchni m KNR 501/614/7 Przekładanie kabla doziemnego, grunt kategorii III, kabel do Fi 30 mm, pierwszy - analogia - przekładanie istn. rurociagu do nowej studni C4/11/1C - przyłącz do budynku nr 27 m KNR 501/306/2 Budowa gardeł dodatkowych z gotowej mieszanki betonowej, SK-2, grunt kategorii III - wprowadzenie istn. rurociągu do nowej studni szt Zabezpieczenie istniejącej kanalizacji i kabli KNR 231/813/2 Rozebranie krawęŝników, betonowych 20x30 cm na podsypce piaskowej m KNR 231/812/3 Rozebranie ław pod krawęŝniki, ławy z betonu m3 0, KNRW 510/323/1 Cięcie nawierzchni mechanicznie, masy mineralno-bitumiczne, grubość cięcia 5 cm m KNR 231/803/1 Rozebranie nawierzchni z mieszanek mineralnobitumicznych, ręcznie, grubość nawierzchni 3 cm m KNR 231/801/1 Rozebranie podbudowy, betonowej ręcznie, grubość 12 cm m KNR 231/805/4 Rozebranie nawierzchni z kostki kamiennej nieregularnej, na podsypce cementowopiaskowej, ręcznie, wysokość kostki 10 cm m KNR 231/802/5 Rozebranie podbudowy, z kruszywa kamiennego ręcznie, grubość podbudowy 15 cm m KNR 201/701/11 (3) Ręczne kopanie rowów dla kabli, szerokość dna do 1.0 m, kategoria gruntu III, głębokość rowu do 1.0 m - odkrycie istn. kanalizacji m KNR 510/303/2 Układanie rur ochronnych dwudzilnych w wykopie, rura do Fi 110 mm -p/a - zabezpieczenie istn. kabla (R= 0,955, M= 1,000, S= 1,000) m 31, KNR 510/303/3 Układanie rur ochronnych dwudzielnych - zabezpieczenie istn. kanalizacji (R= 0,955, M= 1,000, S= 1,000) m KNR 510/303/3 Układanie rur ochronnych dwudzielnych - zabezpieczenie istn. kanalizacji (R= 0,955, M= 1,000, S= 1,000) m KNR 510/303/3 Układanie rur ochronnych dwudzielnych - zabezpieczenie istn. kanalizacji (R= 0,955, M= 1,000, S= 1,000) m TPSA 39/207/2 Uszczelnianie otworów kanalizacji pierwotnej, uszczelki z pianką poliuretanową, otwór z 1 rurą/kablem - p/a - uszczelnienie końców rur ochronnych otwór KNR 231/103/2 Profilowanie i zagęszczanie podłoŝa pod warstwy konstrukcyjne nawierzchni, ręcznie, grunt kategorii III-IV m KNR 231/105/1 Warstwy podsypkowe, podsypka piaskowa, zagęszczenie ręczne grubość warstwy po zagęszczeniu 3 cm m KNR 231/105/2 Warstwy podsypkowe, podsypka piaskowa, zagęszczenie ręczne dodatek za kaŝdy następny 1 cm grubości warstwy m Projekt wykonawczy branŝa telekomunikacyjna 25

26 KNR 231/114/5 Podbudowy z kruszyw, tłuczeń, warstwa dolna, grubość warstwy po zagęszczeniu 15 cm - częściowe odtworzenie nawierzchni 1.3 Przebudowa kabli miedzianych m TPSA 40/503/9 Wciąganie kabla wypełnionego w powłoce termoplastycznej do kanalizacji kablowej, ręczne, średnica kabla mm, otwór kanalizacji wolny - kabel XzTKMXpw 400x4x0,5 (GA PG11-18) m TPSA 40/718/11 MontaŜ złączy równoległych kabli wypełnionych ułoŝonych w kanalizacji kablowej z zastosowaniem modułowych łączników Ŝył i termokurczliwych osłon wzmocnionych, kabel o 800 parach złącze TPSA 40/723/11 Wyłączenie kabla równoległego ze złącza kabla wypełnionego ułoŝonego w kanalizacji kablowej z zastosowaniem termokurczliwych osłon wzmocnionych, kabel o 800 parach złącze KNR 501/608/3 Wyciąganie kabla w powłoce termoplastycznej z kanalizacji kablowej, otwór z 1-kablem, kabel do Fi 70 mm m KNR 501/1310/15 Pomiary końcowe prądem stałym, kabel o liczbie par 800 odcinek TPSA 40/503/11 Wciąganie kabla wypełnionego w powłoce termoplastycznej do kanalizacji kablowej, ręczne, średnica kabla do 30 mm, otwór kanalizacji częściowo zajęty - kabel XzTKMXpw 5x2x0,5 - wciąganie do kanalizacji i rurociągu kablowego m KNR 501/616/6 Wprowadzenie kabla na słup, słup Ŝelbetowy, zabezpieczenie kabla rurą ochronną, kabel do Fi 30 mm - wprowadzenie na istniejący słup kablowy m KNR 501/818/1 Rozszycie kabli zakończeniowych na ochronnikach krosowych, łączówkach i gniezdnikach na przełącznicy, kabel o liczbie par 10 - zakończenie kabla w istn. skrzynce na obiekcie kablowym i na budynku szt 2 0, KNR 501/608/5 Wyciąganie kabla w powłoce termoplastycznej z kanalizacji kablowej, otwór z więcej niŝ 1-kablem, kabel do Fi 30 mm m KNR 501/1310/1 Pomiary końcowe prądem stałym, kabel o liczbie par 10 odcinek 1 0, TPSA 40/503/8 Wciąganie kabla wypełnionego w powłoce termoplastycznej do kanalizacji kablowej, ręczne, średnica kabla mm, otwór kanalizacji wolny - kabel XzTKMXpw 150x4x0,5 (GA PG 66-68) m TPSA 40/503/12 Wciąganie kabla wypełnionego w powłoce termoplastycznej do kanalizacji kablowej, ręczne, średnica kabla mm, otwór kanalizacji częściowo zajęty - kabel XzTKMXpw 150x4x0,5 (GA PG 79-81) m TPSA 40/718/8 MontaŜ złączy równoległych kabli wypełnionych ułoŝonych w kanalizacji kablowej z zastosowaniem modułowych łączników Ŝył i termokurczliwych osłon wzmocnionych, kabel o 300 parach złącze 2 2 Projekt wykonawczy branŝa telekomunikacyjna 26

27 TPSA 40/723/8 Wyłączenie kabla równoległego ze złącza kabla wypełnionego ułoŝonego w kanalizacji kablowej z zastosowaniem termokurczliwych osłon wzmocnionych, kabel o 300 parach złącze KNR 501/608/6 Wyciąganie kabla w powłoce termoplastycznej z kanalizacji kablowej, otwór z więcej niŝ 1-kablem, kabel do Fi 50 mm m KNR 501/1310/11 Pomiary końcowe prądem stałym, kabel o liczbie par 300 odcinek TPSA 40/503/7 Wciąganie kabla wypełnionego w powłoce termoplastycznej do kanalizacji kablowej, ręczne, średnica kabla do 30 mm, otwór kanalizacji wolny - kabel XzTKMXpw 50x4x0,5 m TPSA 40/718/6 MontaŜ złączy równoległych kabli wypełnionych ułoŝonych w kanalizacji kablowej z zastosowaniem modułowych łączników Ŝył i termokurczliwych osłon wzmocnionych, kabel o 100 parach - złącze z kablami 70p i 30p złącze TPSA 40/503/11 Wciąganie kabla wypełnionego w powłoce termoplastycznej do kanalizacji kablowej, ręczne, średnica kabla do 30 mm, otwór kanalizacji częściowo zajęty - kabel XzTKMXpw 50x4x0,5 (Policja) m TPSA 40/503/11 Wciąganie kabla wypełnionego w powłoce termoplastycznej do kanalizacji kablowej, ręczne, średnica kabla do 30 mm, otwór kanalizacji częściowo zajęty - kabel XzTKMXpw 50x4x0,5 (R3) m TPSA 40/718/6 MontaŜ złączy równoległych kabli wypełnionych ułoŝonych w kanalizacji kablowej z zastosowaniem modułowych łączników Ŝył i termokurczliwych osłon wzmocnionych, kabel o 100 parach złącze TPSA 40/723/6 Wyłączenie kabla równoległego ze złącza kabla wypełnionego ułoŝonego w kanalizacji kablowej z zastosowaniem termokurczliwych osłon wzmocnionych, kabel o 100 parach złącze KNR 501/608/5 Wyciąganie kabla w powłoce termoplastycznej z kanalizacji kablowej, otwór z więcej niŝ 1-kablem, kabel do Fi 30 mm m KNR 501/1310/9 Pomiary końcowe prądem stałym, kabel o liczbie par 100 odcinek TPSA 39/207/3 Uszczelnianie otworów kanalizacji pierwotnej, uszczelki z pianką poliuretanową, otwór z 2 rurami/kablami otwór 24 1 Projekt wykonawczy branŝa telekomunikacyjna 27

28 6. Zestawienie podstawowych materiałów Lp. Nazwa Jednostka Ilość całkowita 1 Kabel XzTKMXpw 5x2x0,5 m 95 2 Kabel XzTKMXpw 50x4x0,5 m Kabel XzTKMXpw 150x4x0,5 m 86 4 Kabel XzTKMXpw 400x4x0,5 m 50 5 Kapturek termokurczliwy KTK szt 30 6 Łącznik Ŝył modułowy odgałęźny 3M. POLAND typ szt 7 Nabój CO2 do TDUX szt 24 8 Osłona rurowa A 110 PS AROT do kabli, dzielona sztywna m 9 Osłona rurowa A 160 PS AROT do kabli, dzielona sztywna m 10 Osłona termokurczliwa BOKT-5S-43/8-75/15 Raychem szt 11 Osłona termokurczliwa XAGA / Raychem kpl 12 Osłona termokurczliwa XAGA / Raychem kpl 13 Osłona termokurczliwa XAGA / Raychem szt 14 Pokrywa studzienek telekom. dodatkowa z listwami szt 15 Przywieszka identyfikacyjna szt Rura RHDPEp 140/8,0 przepustowa m Rura RPCW 110/3 m Studnia kabl. rozdzielcza SKR-2 kpl 4 19 Zestaw do uszczelnień kanalizacji TDUX 100 szt 20 Zestaw do uszczelnień kanalizacji TDUXSL 60 clip szt , Projekt wykonawczy branŝa telekomunikacyjna 28
