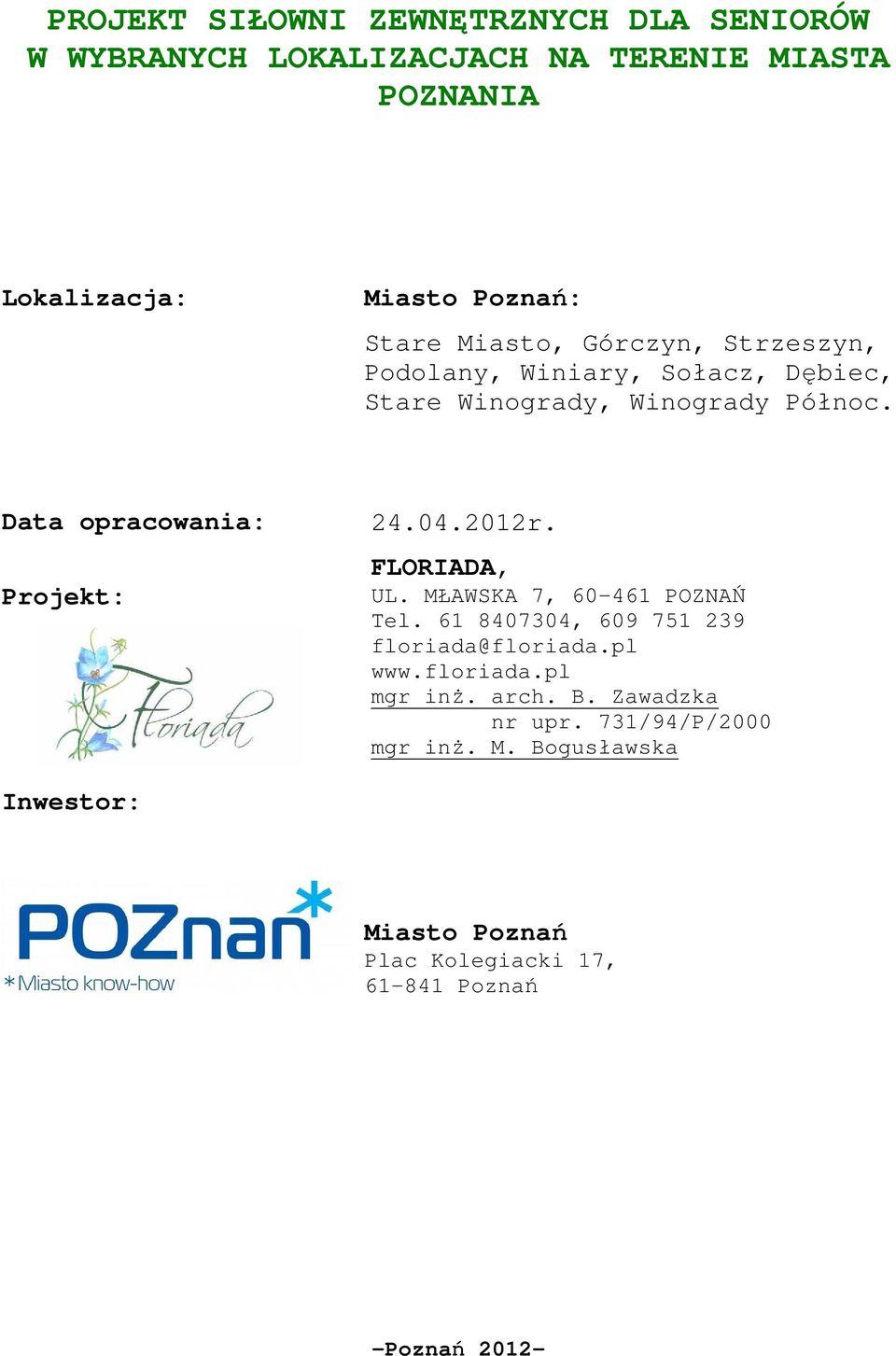

1 PROJEKT SIŁOWNI ZEWNĘTRZNYCH DLA SENIORÓW W WYBRANYCH LOKALIZACJACH NA TERENIE MIASTA POZNANIA Lokalizacja: Miasto Poznań: Stare Miasto, Górczyn, Strzeszyn, Podolany, Winiary, Sołacz, Dębiec, Stare Winogrady, Winogrady Północ. Data opracowania: Projekt: r. FLORIADA, UL. MŁAWSKA 7, POZNAŃ Tel , floriada@floriada.pl mgr inż. arch. B. Zawadzka nr upr. 731/94/P/2000 mgr inż. M. Bogusławska Inwestor: Miasto Poznań Plac Kolegiacki 17, Poznań -Poznań 2012-

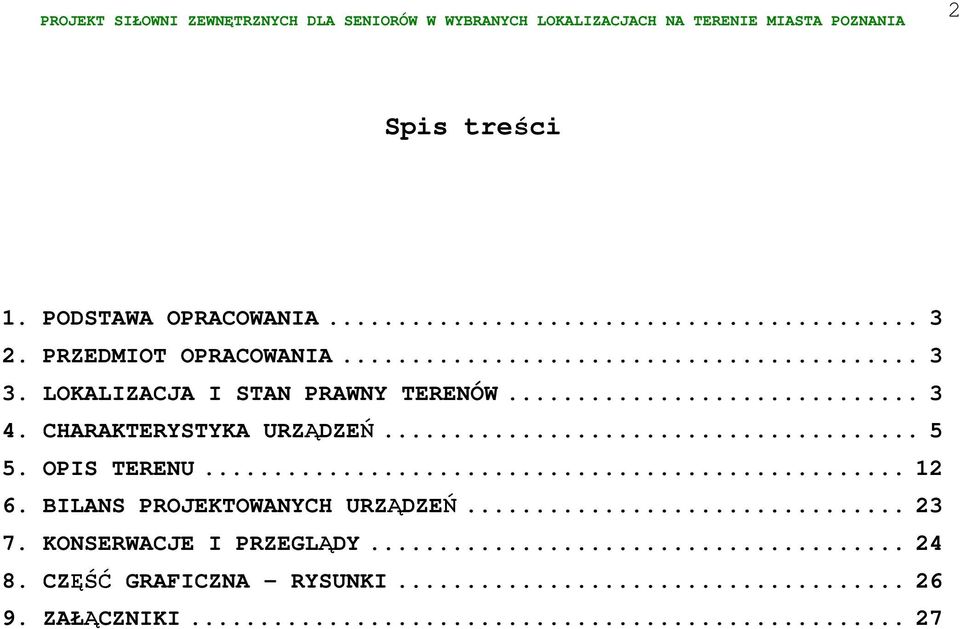

2 2 Spis treści 1. PODSTAWA OPRACOWANIA PRZEDMIOT OPRACOWANIA LOKALIZACJA I STAN PRAWNY TERENÓW CHARAKTERYSTYKA URZĄDZEŃ OPIS TERENU BILANS PROJEKTOWANYCH URZĄDZEŃ KONSERWACJE I PRZEGLĄDY CZĘŚĆ GRAFICZNA RYSUNKI ZAŁĄCZNIKI... 27

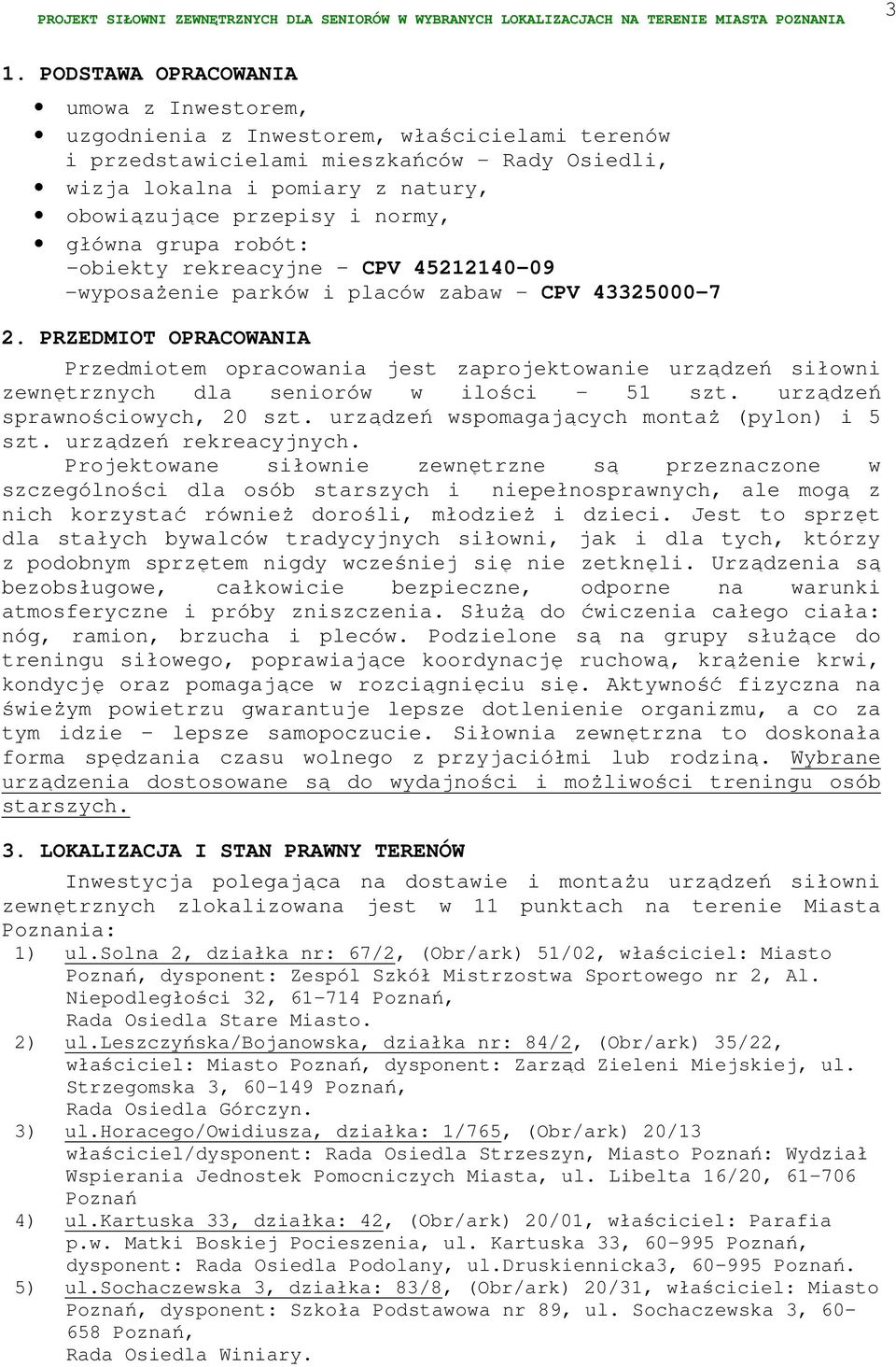

3 3 1. PODSTAWA OPRACOWANIA umowa z Inwestorem, uzgodnienia z Inwestorem, właścicielami terenów i przedstawicielami mieszkańców - Rady Osiedli, wizja lokalna i pomiary z natury, obowiązujące przepisy i normy, główna grupa robót: -obiekty rekreacyjne CPV wyposażenie parków i placów zabaw - CPV PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest zaprojektowanie urządzeń siłowni zewnętrznych dla seniorów w ilości - 51 szt. urządzeń sprawnościowych, 20 szt. urządzeń wspomagających montaż (pylon) i 5 szt. urządzeń rekreacyjnych. Projektowane siłownie zewnętrzne są przeznaczone w szczególności dla osób starszych i niepełnosprawnych, ale mogą z nich korzystać również dorośli, młodzież i dzieci. Jest to sprzęt dla stałych bywalców tradycyjnych siłowni, jak i dla tych, którzy z podobnym sprzętem nigdy wcześniej się nie zetknęli. Urządzenia są bezobsługowe, całkowicie bezpieczne, odporne na warunki atmosferyczne i próby zniszczenia. Służą do ćwiczenia całego ciała: nóg, ramion, brzucha i pleców. Podzielone są na grupy służące do treningu siłowego, poprawiające koordynację ruchową, krążenie krwi, kondycję oraz pomagające w rozciągnięciu się. Aktywność fizyczna na świeżym powietrzu gwarantuje lepsze dotlenienie organizmu, a co za tym idzie lepsze samopoczucie. Siłownia zewnętrzna to doskonała forma spędzania czasu wolnego z przyjaciółmi lub rodziną. Wybrane urządzenia dostosowane są do wydajności i możliwości treningu osób starszych. 3. LOKALIZACJA I STAN PRAWNY TERENÓW Inwestycja polegająca na dostawie i montażu urządzeń siłowni zewnętrznych zlokalizowana jest w 11 punktach na terenie Miasta Poznania: 1) ul.solna 2, działka nr: 67/2, (Obr/ark) 51/02, właściciel: Miasto Poznań, dysponent: Zespól Szkół Mistrzostwa Sportowego nr 2, Al. Niepodległości 32, Poznań, Rada Osiedla Stare Miasto. 2) ul.leszczyńska/bojanowska, działka nr: 84/2, (Obr/ark) 35/22, właściciel: Miasto Poznań, dysponent: Zarząd Zieleni Miejskiej, ul. Strzegomska 3, Poznań, Rada Osiedla Górczyn. 3) ul.horacego/owidiusza, działka: 1/765, (Obr/ark) 20/13 właściciel/dysponent: Rada Osiedla Strzeszyn, Miasto Poznań: Wydział Wspierania Jednostek Pomocniczych Miasta, ul. Libelta 16/20, Poznań 4) ul.kartuska 33, działka: 42, (Obr/ark) 20/01, właściciel: Parafia p.w. Matki Boskiej Pocieszenia, ul. Kartuska 33, Poznań, dysponent: Rada Osiedla Podolany, ul.druskiennicka3, Poznań. 5) ul.sochaczewska 3, działka: 83/8, (Obr/ark) 20/31, właściciel: Miasto Poznań, dysponent: Szkoła Podstawowa nr 89, ul. Sochaczewska 3, Poznań, Rada Osiedla Winiary.

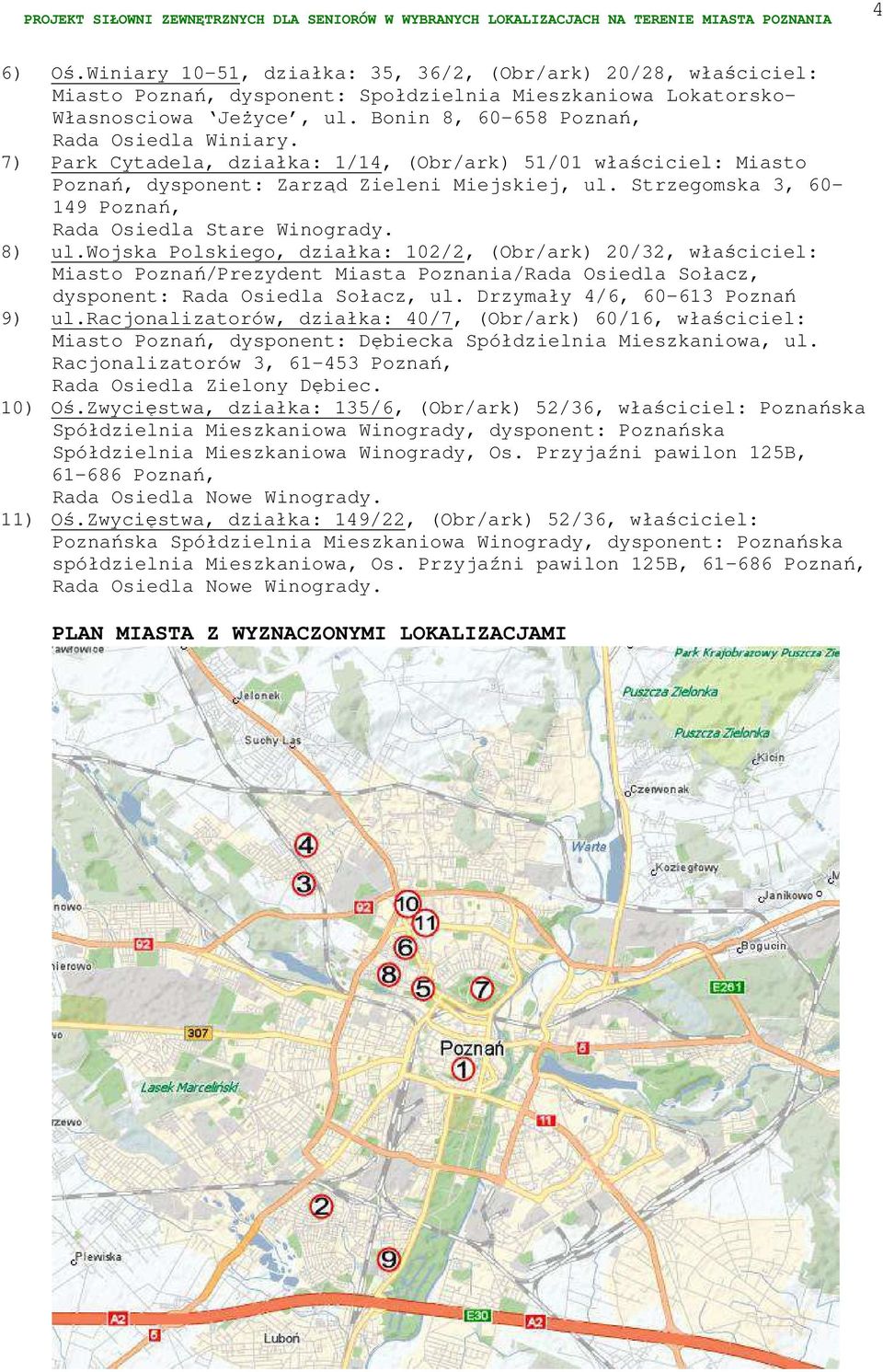

4 4 6) Oś.Winiary 10-51, działka: 35, 36/2, (Obr/ark) 20/28, właściciel: Miasto Poznań, dysponent: Społdzielnia Mieszkaniowa Lokatorsko- Własnosciowa Jeżyce, ul. Bonin 8, Poznań, Rada Osiedla Winiary. 7) Park Cytadela, działka: 1/14, (Obr/ark) 51/01 właściciel: Miasto Poznań, dysponent: Zarząd Zieleni Miejskiej, ul. Strzegomska 3, Poznań, Rada Osiedla Stare Winogrady. 8) ul.wojska Polskiego, działka: 102/2, (Obr/ark) 20/32, właściciel: Miasto Poznań/Prezydent Miasta Poznania/Rada Osiedla Sołacz, dysponent: Rada Osiedla Sołacz, ul. Drzymały 4/6, Poznań 9) ul.racjonalizatorów, działka: 40/7, (Obr/ark) 60/16, właściciel: Miasto Poznań, dysponent: Dębiecka Spółdzielnia Mieszkaniowa, ul. Racjonalizatorów 3, Poznań, Rada Osiedla Zielony Dębiec. 10) Oś.Zwycięstwa, działka: 135/6, (Obr/ark) 52/36, właściciel: Poznańska Spółdzielnia Mieszkaniowa Winogrady, dysponent: Poznańska Spółdzielnia Mieszkaniowa Winogrady, Os. Przyjaźni pawilon 125B, Poznań, Rada Osiedla Nowe Winogrady. 11) Oś.Zwycięstwa, działka: 149/22, (Obr/ark) 52/36, właściciel: Poznańska Spółdzielnia Mieszkaniowa Winogrady, dysponent: Poznańska spółdzielnia Mieszkaniowa, Os. Przyjaźni pawilon 125B, Poznań, Rada Osiedla Nowe Winogrady. PLAN MIASTA Z WYZNACZONYMI LOKALIZACJAMI

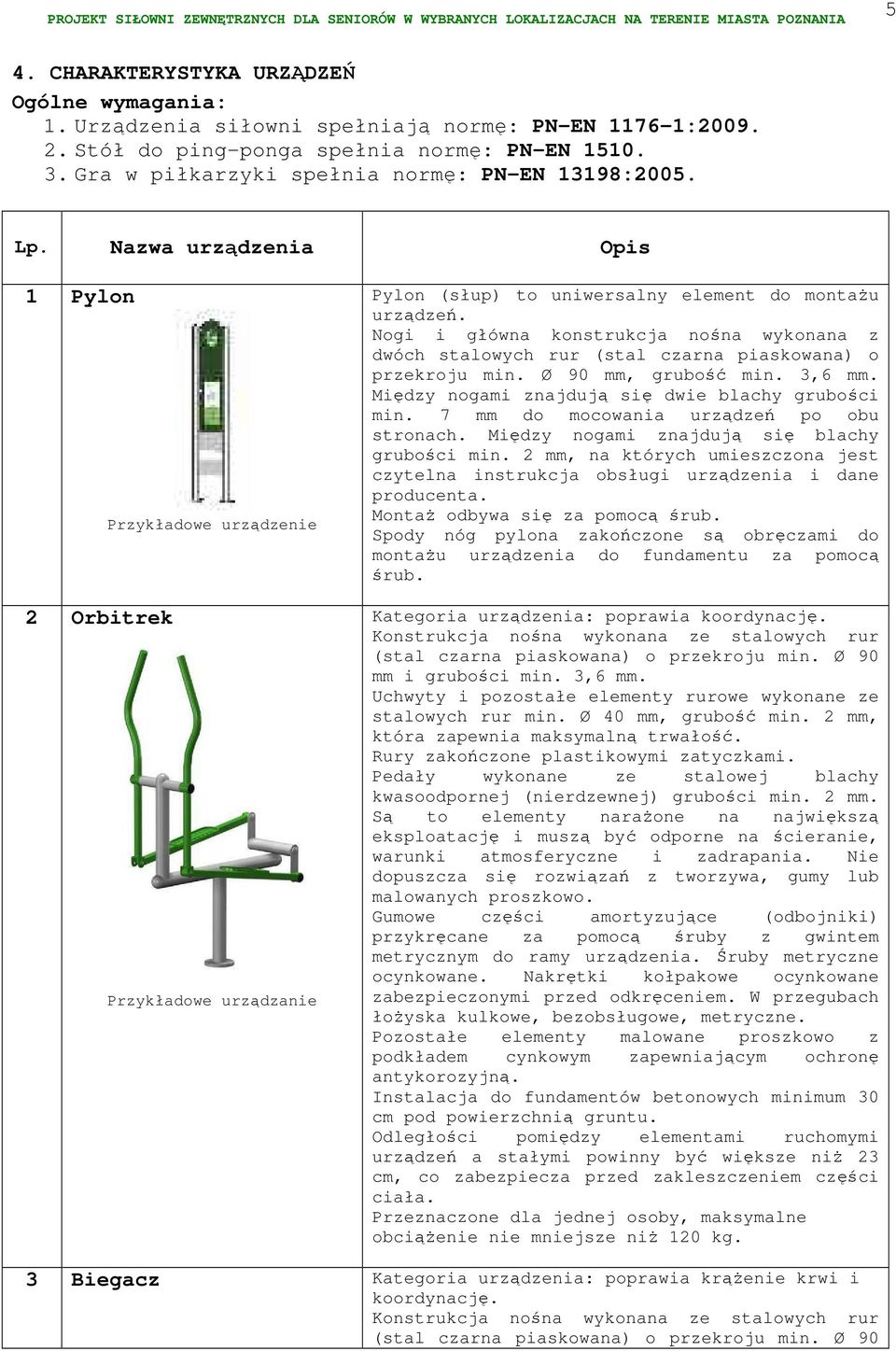

5 5 4. CHARAKTERYSTYKA URZĄDZEŃ Ogólne wymagania: 1. Urządzenia siłowni spełniają normę: PN-EN : Stół do ping-ponga spełnia normę: PN-EN Gra w piłkarzyki spełnia normę: PN-EN 13198:2005. Lp. Nazwa urządzenia Opis 1 Pylon 2 Orbitrek Przykładowe urządzanie Pylon (słup) to uniwersalny element do montażu urządzeń. Nogi i główna konstrukcja nośna wykonana z dwóch stalowych rur (stal czarna piaskowana) o przekroju min. Ø 90 mm, grubość min. 3,6 mm. Między nogami znajdują się dwie blachy grubości min. 7 mm do mocowania urządzeń po obu stronach. Między nogami znajdują się blachy grubości min. 2 mm, na których umieszczona jest czytelna instrukcja obsługi urządzenia i dane producenta. Montaż odbywa się za pomocą śrub. Spody nóg pylona zakończone są obręczami do montażu urządzenia do fundamentu za pomocą śrub. Kategoria urządzenia: poprawia koordynację. Konstrukcja nośna wykonana ze stalowych rur (stal czarna piaskowana) o przekroju min. Ø 90 mm i grubości min. 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur min. Ø 40 mm, grubość min. 2 mm, która zapewnia maksymalną trwałość. Rury zakończone plastikowymi zatyczkami. Pedały wykonane ze stalowej blachy kwasoodpornej (nierdzewnej) grubości min. 2 mm. Są to elementy narażone na największą eksploatację i muszą być odporne na ścieranie, warunki atmosferyczne i zadrapania. Nie dopuszcza się rozwiązań z tworzywa, gumy lub malowanych proszkowo. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Pozostałe elementy malowane proszkowo z podkładem cynkowym zapewniającym ochronę antykorozyjną. Instalacja do fundamentów betonowych minimum 30 cm pod powierzchnią gruntu. Odległości pomiędzy elementami ruchomymi urządzeń a stałymi powinny być większe niż 23 cm, co zabezpiecza przed zakleszczeniem części ciała. Przeznaczone dla jednej osoby, maksymalne obciążenie nie mniejsze niż 120 kg. 3 Biegacz Kategoria urządzenia: poprawia krążenie krwi i koordynację. Konstrukcja nośna wykonana ze stalowych rur (stal czarna piaskowana) o przekroju min. Ø 90

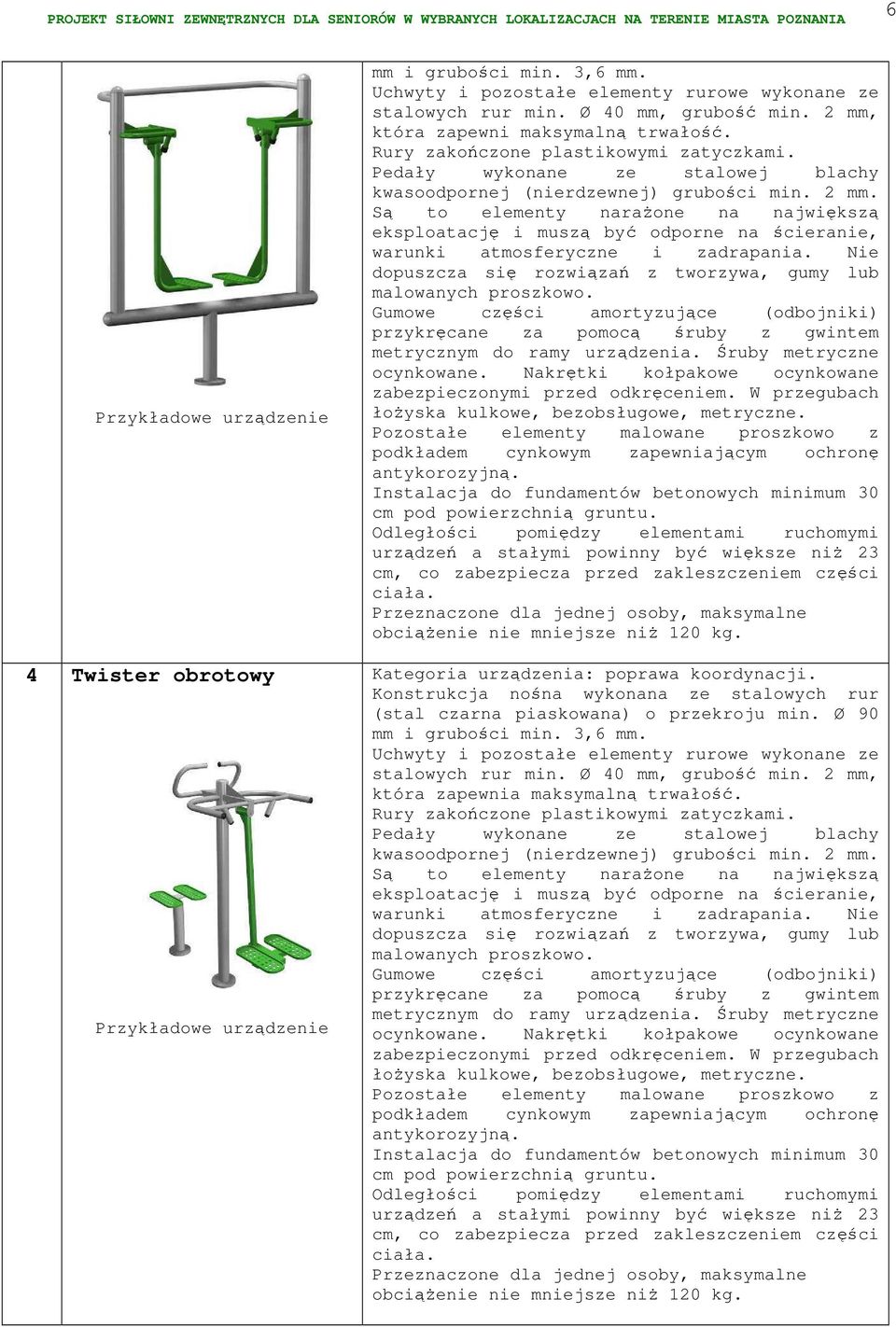

6 6 4 Twister obrotowy mm i grubości min. 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur min. Ø 40 mm, grubość min. 2 mm, która zapewni maksymalną trwałość. Rury zakończone plastikowymi zatyczkami. Pedały wykonane ze stalowej blachy kwasoodpornej (nierdzewnej) grubości min. 2 mm. Są to elementy narażone na największą eksploatację i muszą być odporne na ścieranie, warunki atmosferyczne i zadrapania. Nie dopuszcza się rozwiązań z tworzywa, gumy lub malowanych proszkowo. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Pozostałe elementy malowane proszkowo z podkładem cynkowym zapewniającym ochronę antykorozyjną. Instalacja do fundamentów betonowych minimum 30 cm pod powierzchnią gruntu. Odległości pomiędzy elementami ruchomymi urządzeń a stałymi powinny być większe niż 23 cm, co zabezpiecza przed zakleszczeniem części ciała. Przeznaczone dla jednej osoby, maksymalne obciążenie nie mniejsze niż 120 kg. Kategoria urządzenia: poprawa koordynacji. Konstrukcja nośna wykonana ze stalowych rur (stal czarna piaskowana) o przekroju min. Ø 90 mm i grubości min. 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur min. Ø 40 mm, grubość min. 2 mm, która zapewnia maksymalną trwałość. Rury zakończone plastikowymi zatyczkami. Pedały wykonane ze stalowej blachy kwasoodpornej (nierdzewnej) grubości min. 2 mm. Są to elementy narażone na największą eksploatację i muszą być odporne na ścieranie, warunki atmosferyczne i zadrapania. Nie dopuszcza się rozwiązań z tworzywa, gumy lub malowanych proszkowo. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Pozostałe elementy malowane proszkowo z podkładem cynkowym zapewniającym ochronę antykorozyjną. Instalacja do fundamentów betonowych minimum 30 cm pod powierzchnią gruntu. Odległości pomiędzy elementami ruchomymi urządzeń a stałymi powinny być większe niż 23 cm, co zabezpiecza przed zakleszczeniem części ciała. Przeznaczone dla jednej osoby, maksymalne obciążenie nie mniejsze niż 120 kg.

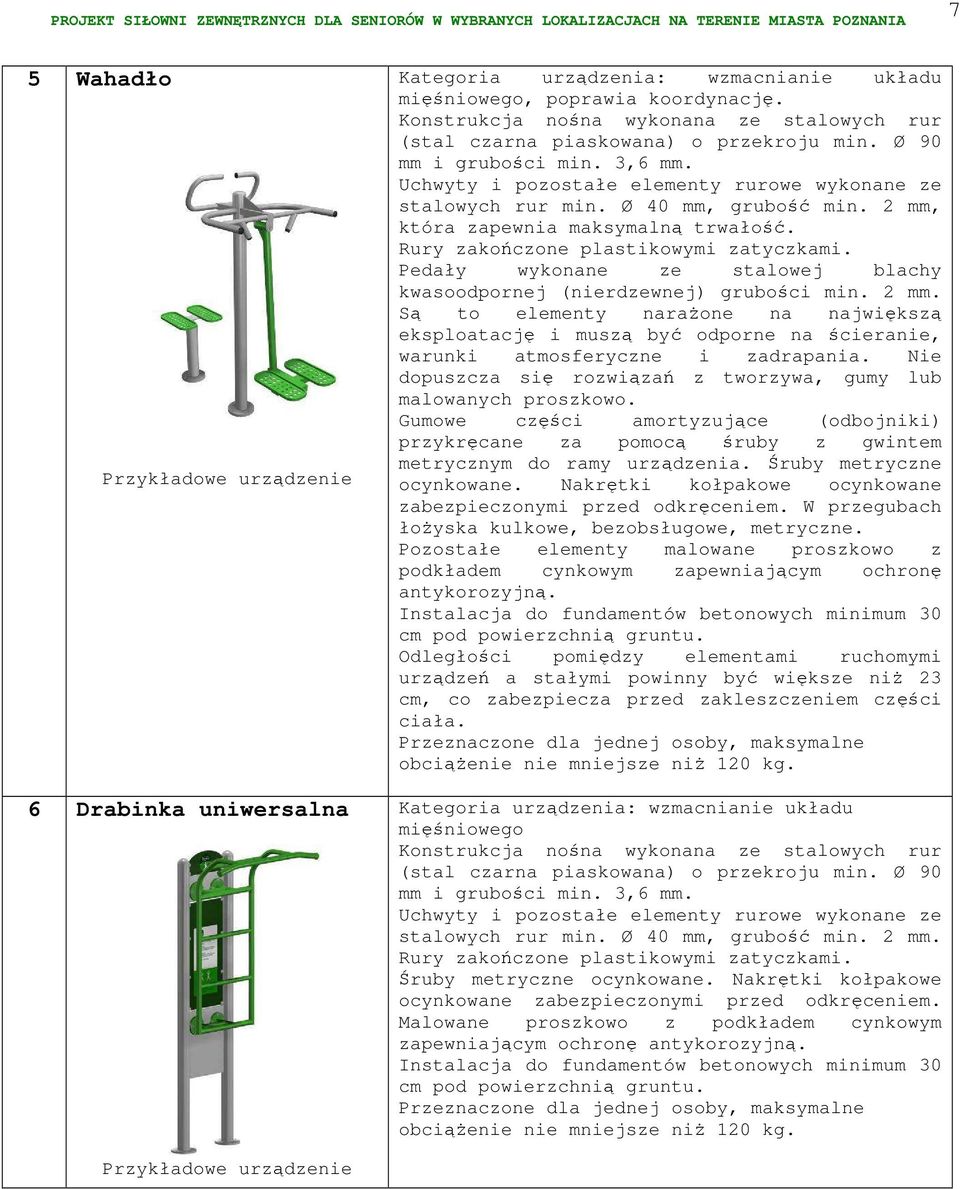

7 7 5 Wahadło 6 Drabinka uniwersalna Kategoria urządzenia: wzmacnianie układu mięśniowego, poprawia koordynację. Konstrukcja nośna wykonana ze stalowych rur (stal czarna piaskowana) o przekroju min. Ø 90 mm i grubości min. 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur min. Ø 40 mm, grubość min. 2 mm, która zapewnia maksymalną trwałość. Rury zakończone plastikowymi zatyczkami. Pedały wykonane ze stalowej blachy kwasoodpornej (nierdzewnej) grubości min. 2 mm. Są to elementy narażone na największą eksploatację i muszą być odporne na ścieranie, warunki atmosferyczne i zadrapania. Nie dopuszcza się rozwiązań z tworzywa, gumy lub malowanych proszkowo. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Pozostałe elementy malowane proszkowo z podkładem cynkowym zapewniającym ochronę antykorozyjną. Instalacja do fundamentów betonowych minimum 30 cm pod powierzchnią gruntu. Odległości pomiędzy elementami ruchomymi urządzeń a stałymi powinny być większe niż 23 cm, co zabezpiecza przed zakleszczeniem części ciała. Przeznaczone dla jednej osoby, maksymalne obciążenie nie mniejsze niż 120 kg. Kategoria urządzenia: wzmacnianie układu mięśniowego Konstrukcja nośna wykonana ze stalowych rur (stal czarna piaskowana) o przekroju min. Ø 90 mm i grubości min. 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur min. Ø 40 mm, grubość min. 2 mm. Rury zakończone plastikowymi zatyczkami. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. Malowane proszkowo z podkładem cynkowym zapewniającym ochronę antykorozyjną. Instalacja do fundamentów betonowych minimum 30 cm pod powierzchnią gruntu. Przeznaczone dla jednej osoby, maksymalne obciążenie nie mniejsze niż 120 kg.

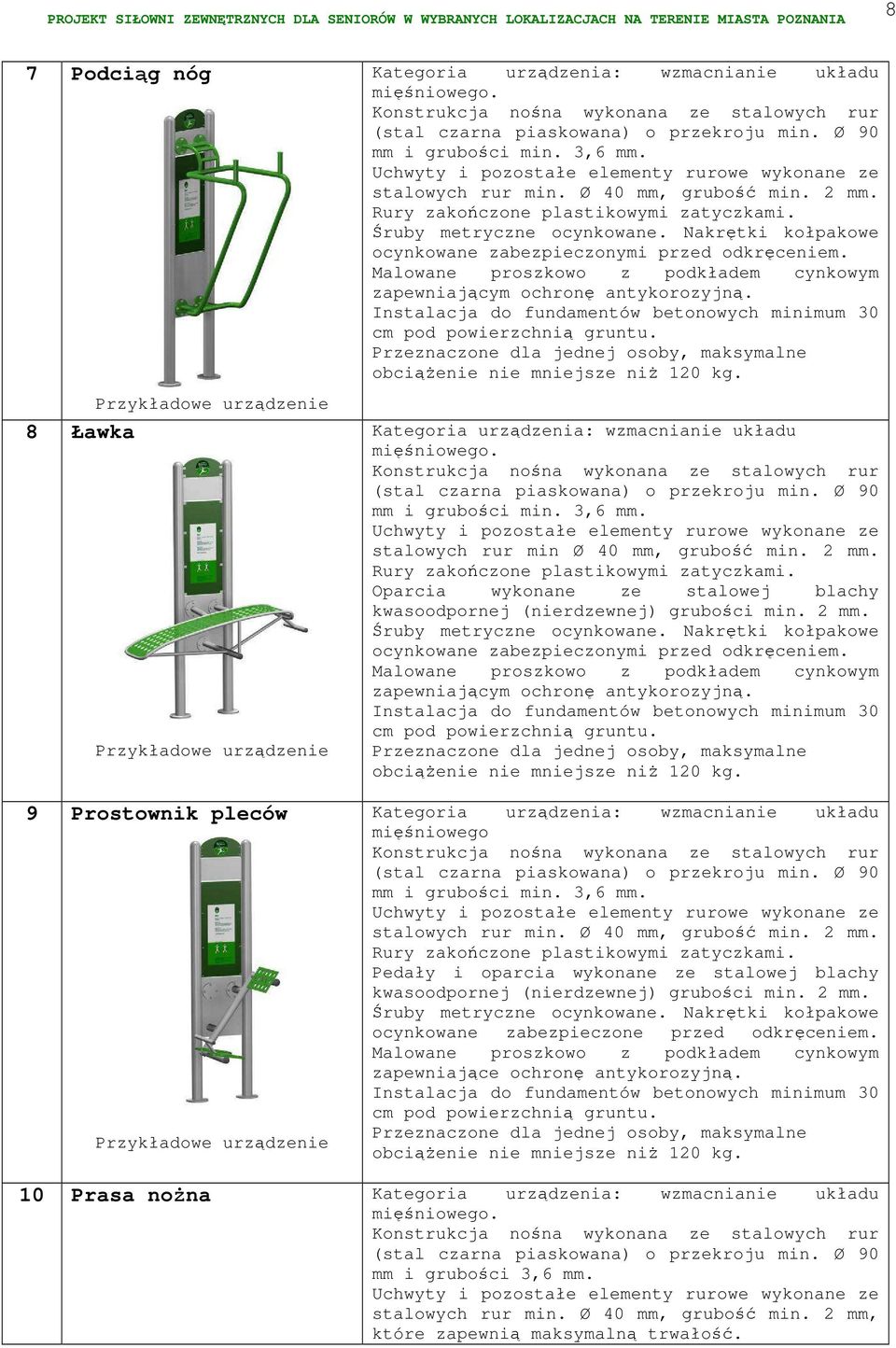

8 8 7 Podciąg nóg 8 Ławka 9 Prostownik pleców Kategoria urządzenia: wzmacnianie układu mięśniowego. Konstrukcja nośna wykonana ze stalowych rur (stal czarna piaskowana) o przekroju min. Ø 90 mm i grubości min. 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur min. Ø 40 mm, grubość min. 2 mm. Rury zakończone plastikowymi zatyczkami. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. Malowane proszkowo z podkładem cynkowym zapewniającym ochronę antykorozyjną. Instalacja do fundamentów betonowych minimum 30 cm pod powierzchnią gruntu. Przeznaczone dla jednej osoby, maksymalne obciążenie nie mniejsze niż 120 kg. Kategoria urządzenia: wzmacnianie układu mięśniowego. Konstrukcja nośna wykonana ze stalowych rur (stal czarna piaskowana) o przekroju min. Ø 90 mm i grubości min. 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur min Ø 40 mm, grubość min. 2 mm. Rury zakończone plastikowymi zatyczkami. Oparcia wykonane ze stalowej blachy kwasoodpornej (nierdzewnej) grubości min. 2 mm. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. Malowane proszkowo z podkładem cynkowym zapewniającym ochronę antykorozyjną. Instalacja do fundamentów betonowych minimum 30 cm pod powierzchnią gruntu. Przeznaczone dla jednej osoby, maksymalne obciążenie nie mniejsze niż 120 kg. Kategoria urządzenia: wzmacnianie układu mięśniowego Konstrukcja nośna wykonana ze stalowych rur (stal czarna piaskowana) o przekroju min. Ø 90 mm i grubości min. 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur min. Ø 40 mm, grubość min. 2 mm. Rury zakończone plastikowymi zatyczkami. Pedały i oparcia wykonane ze stalowej blachy kwasoodpornej (nierdzewnej) grubości min. 2 mm. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczone przed odkręceniem. Malowane proszkowo z podkładem cynkowym zapewniające ochronę antykorozyjną. Instalacja do fundamentów betonowych minimum 30 cm pod powierzchnią gruntu. Przeznaczone dla jednej osoby, maksymalne obciążenie nie mniejsze niż 120 kg. 10 Prasa nożna Kategoria urządzenia: wzmacnianie układu mięśniowego. Konstrukcja nośna wykonana ze stalowych rur (stal czarna piaskowana) o przekroju min. Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur min. Ø 40 mm, grubość min. 2 mm, które zapewnią maksymalną trwałość.

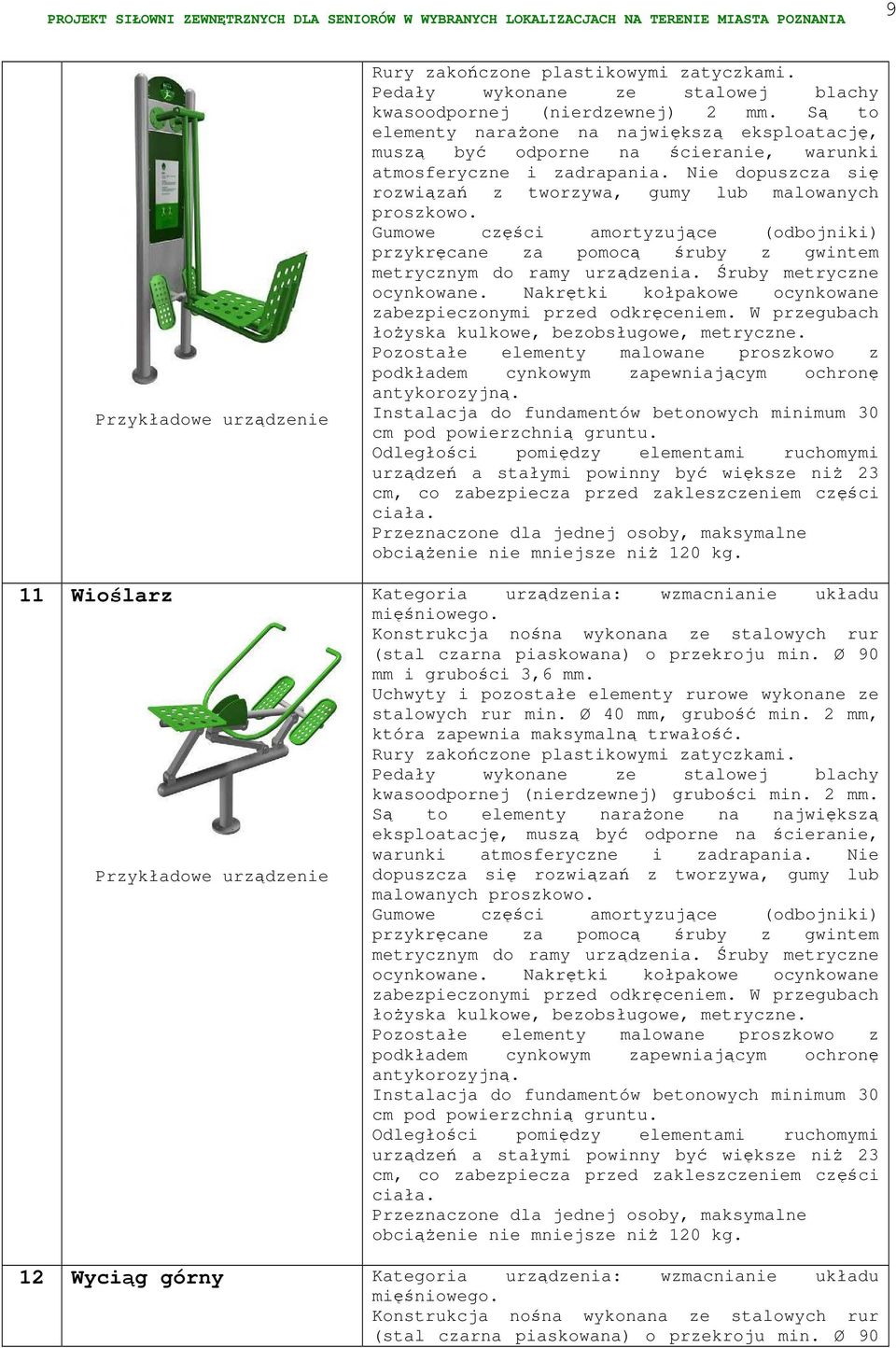

9 9 11 Wioślarz Rury zakończone plastikowymi zatyczkami. Pedały wykonane ze stalowej blachy kwasoodpornej (nierdzewnej) 2 mm. Są to elementy narażone na największą eksploatację, muszą być odporne na ścieranie, warunki atmosferyczne i zadrapania. Nie dopuszcza się rozwiązań z tworzywa, gumy lub malowanych proszkowo. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Pozostałe elementy malowane proszkowo z podkładem cynkowym zapewniającym ochronę antykorozyjną. Instalacja do fundamentów betonowych minimum 30 cm pod powierzchnią gruntu. Odległości pomiędzy elementami ruchomymi urządzeń a stałymi powinny być większe niż 23 cm, co zabezpiecza przed zakleszczeniem części ciała. Przeznaczone dla jednej osoby, maksymalne obciążenie nie mniejsze niż 120 kg. Kategoria urządzenia: wzmacnianie układu mięśniowego. Konstrukcja nośna wykonana ze stalowych rur (stal czarna piaskowana) o przekroju min. Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur min. Ø 40 mm, grubość min. 2 mm, która zapewnia maksymalną trwałość. Rury zakończone plastikowymi zatyczkami. Pedały wykonane ze stalowej blachy kwasoodpornej (nierdzewnej) grubości min. 2 mm. Są to elementy narażone na największą eksploatację, muszą być odporne na ścieranie, warunki atmosferyczne i zadrapania. Nie dopuszcza się rozwiązań z tworzywa, gumy lub malowanych proszkowo. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Pozostałe elementy malowane proszkowo z podkładem cynkowym zapewniającym ochronę antykorozyjną. Instalacja do fundamentów betonowych minimum 30 cm pod powierzchnią gruntu. Odległości pomiędzy elementami ruchomymi urządzeń a stałymi powinny być większe niż 23 cm, co zabezpiecza przed zakleszczeniem części ciała. Przeznaczone dla jednej osoby, maksymalne obciążenie nie mniejsze niż 120 kg. 12 Wyciąg górny Kategoria urządzenia: wzmacnianie układu mięśniowego. Konstrukcja nośna wykonana ze stalowych rur (stal czarna piaskowana) o przekroju min. Ø 90

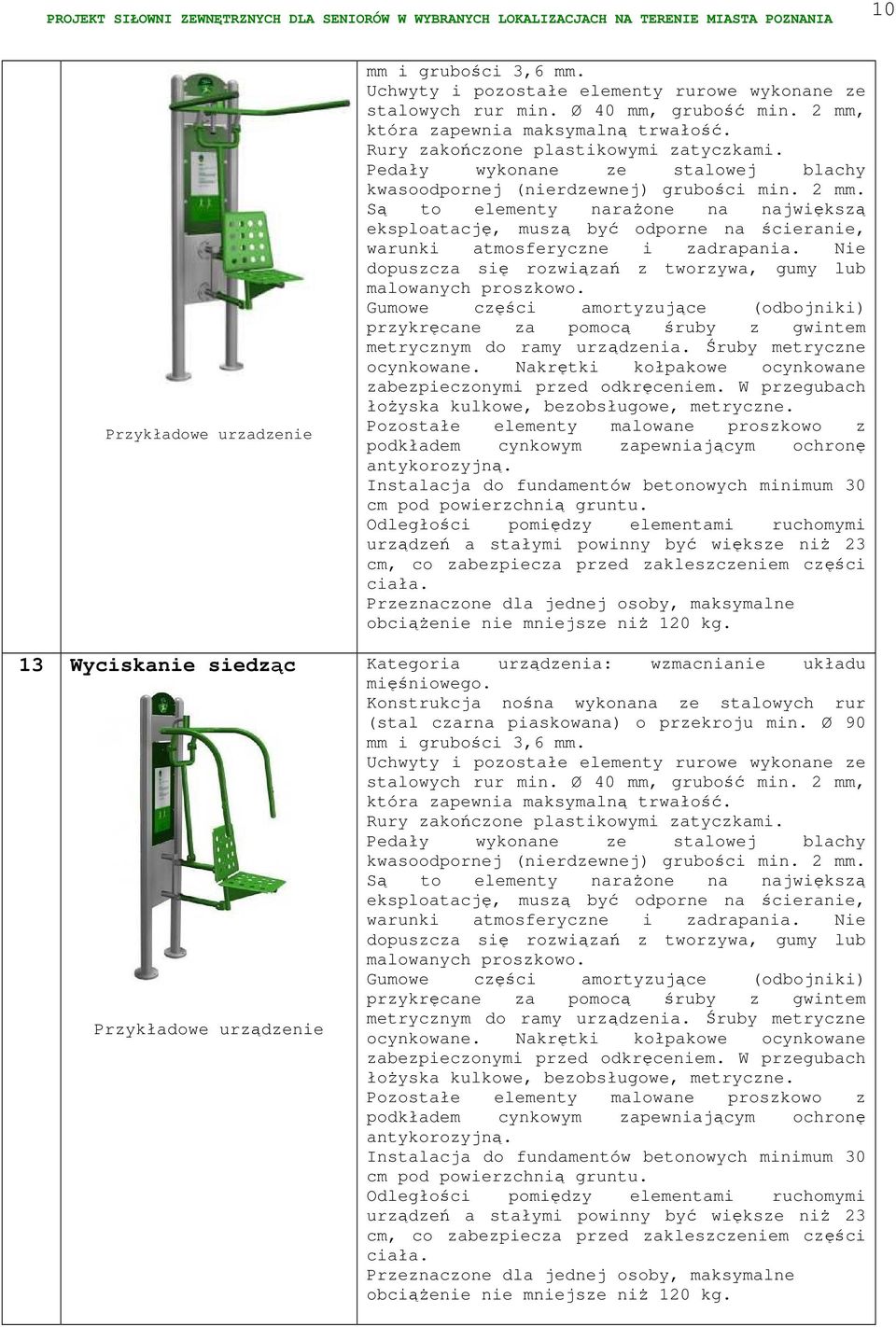

10 10 Przykładowe urzadzenie 13 Wyciskanie siedząc mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur min. Ø 40 mm, grubość min. 2 mm, która zapewnia maksymalną trwałość. Rury zakończone plastikowymi zatyczkami. Pedały wykonane ze stalowej blachy kwasoodpornej (nierdzewnej) grubości min. 2 mm. Są to elementy narażone na największą eksploatację, muszą być odporne na ścieranie, warunki atmosferyczne i zadrapania. Nie dopuszcza się rozwiązań z tworzywa, gumy lub malowanych proszkowo. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Pozostałe elementy malowane proszkowo z podkładem cynkowym zapewniającym ochronę antykorozyjną. Instalacja do fundamentów betonowych minimum 30 cm pod powierzchnią gruntu. Odległości pomiędzy elementami ruchomymi urządzeń a stałymi powinny być większe niż 23 cm, co zabezpiecza przed zakleszczeniem części ciała. Przeznaczone dla jednej osoby, maksymalne obciążenie nie mniejsze niż 120 kg. Kategoria urządzenia: wzmacnianie układu mięśniowego. Konstrukcja nośna wykonana ze stalowych rur (stal czarna piaskowana) o przekroju min. Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur min. Ø 40 mm, grubość min. 2 mm, która zapewnia maksymalną trwałość. Rury zakończone plastikowymi zatyczkami. Pedały wykonane ze stalowej blachy kwasoodpornej (nierdzewnej) grubości min. 2 mm. Są to elementy narażone na największą eksploatację, muszą być odporne na ścieranie, warunki atmosferyczne i zadrapania. Nie dopuszcza się rozwiązań z tworzywa, gumy lub malowanych proszkowo. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Pozostałe elementy malowane proszkowo z podkładem cynkowym zapewniającym ochronę antykorozyjną. Instalacja do fundamentów betonowych minimum 30 cm pod powierzchnią gruntu. Odległości pomiędzy elementami ruchomymi urządzeń a stałymi powinny być większe niż 23 cm, co zabezpiecza przed zakleszczeniem części ciała. Przeznaczone dla jednej osoby, maksymalne obciążenie nie mniejsze niż 120 kg.

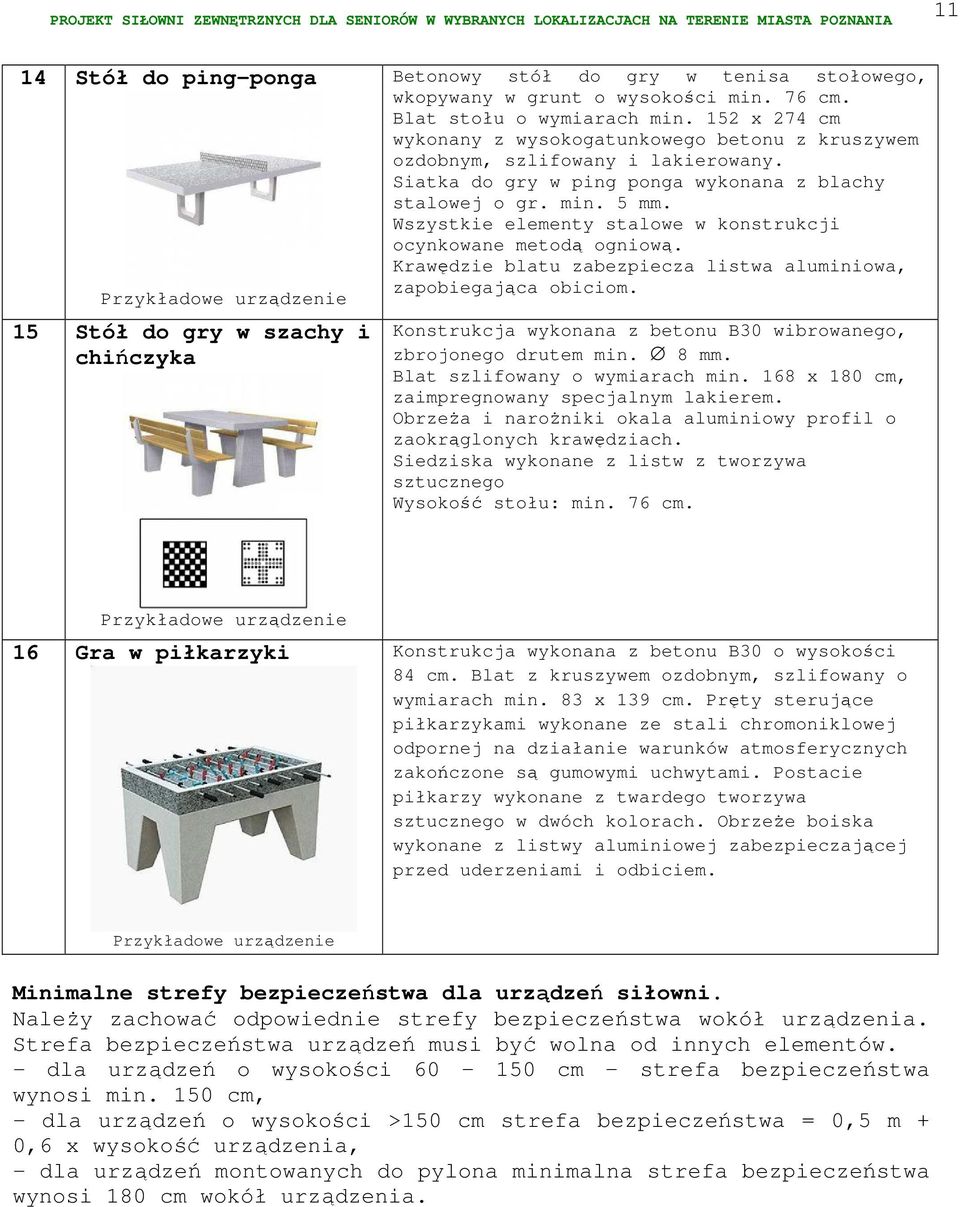

11 11 14 Stół do ping-ponga 15 Stół do gry w szachy i chińczyka Betonowy stół do gry w tenisa stołowego, wkopywany w grunt o wysokości min. 76 cm. Blat stołu o wymiarach min. 152 x 274 cm wykonany z wysokogatunkowego betonu z kruszywem ozdobnym, szlifowany i lakierowany. Siatka do gry w ping ponga wykonana z blachy stalowej o gr. min. 5 mm. Wszystkie elementy stalowe w konstrukcji ocynkowane metodą ogniową. Krawędzie blatu zabezpiecza listwa aluminiowa, zapobiegająca obiciom. Konstrukcja wykonana z betonu B30 wibrowanego, zbrojonego drutem min. 8 mm. Blat szlifowany o wymiarach min. 168 x 180 cm, zaimpregnowany specjalnym lakierem. Obrzeża i narożniki okala aluminiowy profil o zaokrąglonych krawędziach. Siedziska wykonane z listw z tworzywa sztucznego Wysokość stołu: min. 76 cm. 16 Gra w piłkarzyki Konstrukcja wykonana z betonu B30 o wysokości 84 cm. Blat z kruszywem ozdobnym, szlifowany o wymiarach min. 83 x 139 cm. Pręty sterujące piłkarzykami wykonane ze stali chromoniklowej odpornej na działanie warunków atmosferycznych zakończone są gumowymi uchwytami. Postacie piłkarzy wykonane z twardego tworzywa sztucznego w dwóch kolorach. Obrzeże boiska wykonane z listwy aluminiowej zabezpieczającej przed uderzeniami i odbiciem. Minimalne strefy bezpieczeństwa dla urządzeń siłowni. Należy zachować odpowiednie strefy bezpieczeństwa wokół urządzenia. Strefa bezpieczeństwa urządzeń musi być wolna od innych elementów. - dla urządzeń o wysokości cm strefa bezpieczeństwa wynosi min. 150 cm, - dla urządzeń o wysokości >150 cm strefa bezpieczeństwa = 0,5 m + 0,6 x wysokość urządzenia, - dla urządzeń montowanych do pylona minimalna strefa bezpieczeństwa wynosi 180 cm wokół urządzenia.

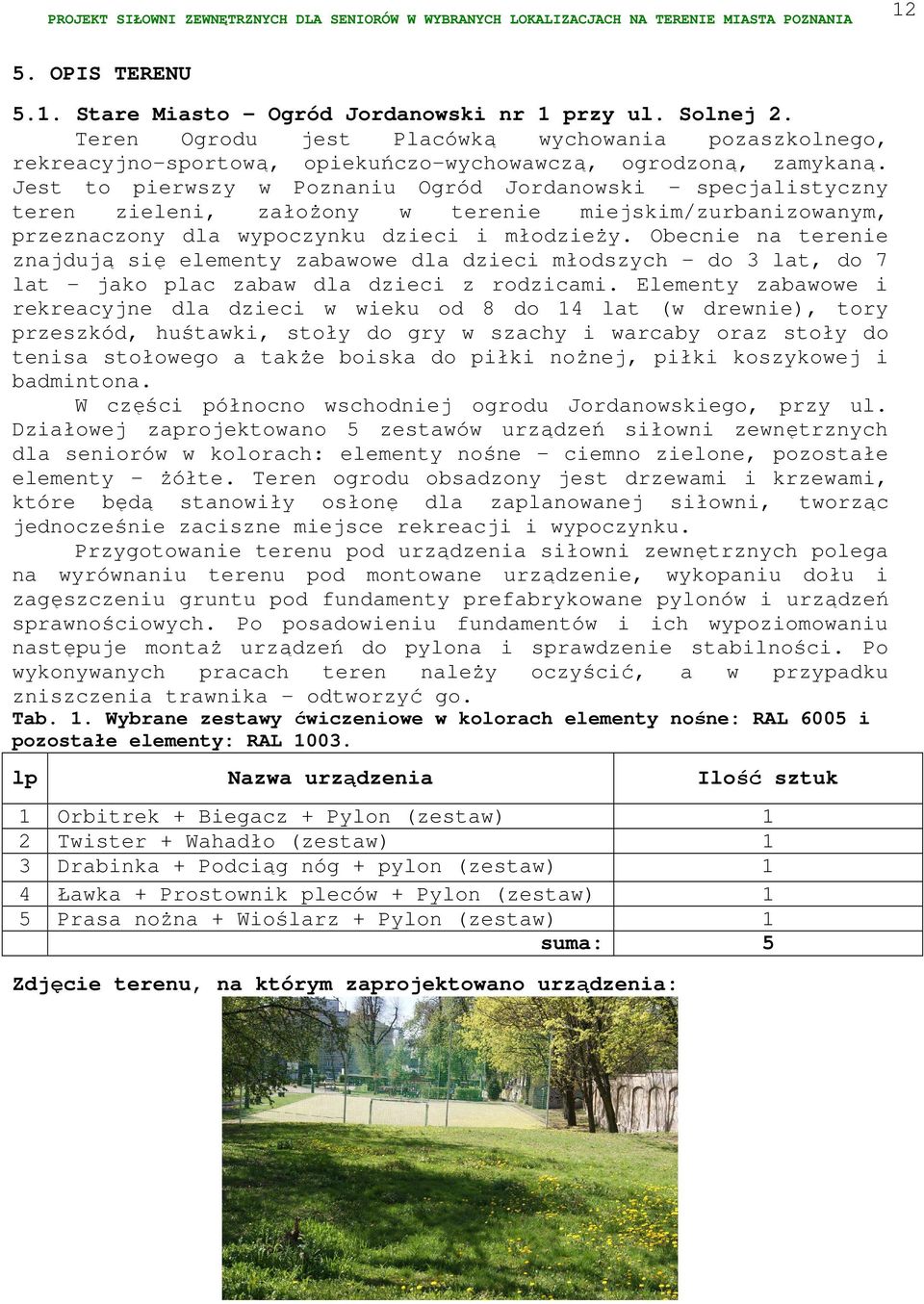

12 12 5. OPIS TERENU 5.1. Stare Miasto Ogród Jordanowski nr 1 przy ul. Solnej 2. Teren Ogrodu jest Placówką wychowania pozaszkolnego, rekreacyjno-sportową, opiekuńczo-wychowawczą, ogrodzoną, zamykaną. Jest to pierwszy w Poznaniu Ogród Jordanowski - specjalistyczny teren zieleni, założony w terenie miejskim/zurbanizowanym, przeznaczony dla wypoczynku dzieci i młodzieży. Obecnie na terenie znajdują się elementy zabawowe dla dzieci młodszych - do 3 lat, do 7 lat - jako plac zabaw dla dzieci z rodzicami. Elementy zabawowe i rekreacyjne dla dzieci w wieku od 8 do 14 lat (w drewnie), tory przeszkód, huśtawki, stoły do gry w szachy i warcaby oraz stoły do tenisa stołowego a także boiska do piłki nożnej, piłki koszykowej i badmintona. W części północno wschodniej ogrodu Jordanowskiego, przy ul. Działowej zaprojektowano 5 zestawów urządzeń siłowni zewnętrznych dla seniorów w kolorach: elementy nośne ciemno zielone, pozostałe elementy - żółte. Teren ogrodu obsadzony jest drzewami i krzewami, które będą stanowiły osłonę dla zaplanowanej siłowni, tworząc jednocześnie zaciszne miejsce rekreacji i wypoczynku. Przygotowanie terenu pod urządzenia siłowni zewnętrznych polega na wyrównaniu terenu pod montowane urządzenie, wykopaniu dołu i zagęszczeniu gruntu pod fundamenty prefabrykowane pylonów i urządzeń sprawnościowych. Po posadowieniu fundamentów i ich wypoziomowaniu następuje montaż urządzeń do pylona i sprawdzenie stabilności. Po wykonywanych pracach teren należy oczyścić, a w przypadku zniszczenia trawnika - odtworzyć go. Tab. 1. Wybrane zestawy ćwiczeniowe w kolorach elementy nośne: RAL 6005 i pozostałe elementy: RAL lp Nazwa urządzenia Ilość sztuk 1 Orbitrek + Biegacz + Pylon (zestaw) 1 2 Twister + Wahadło (zestaw) 1 3 Drabinka + Podciąg nóg + pylon (zestaw) 1 4 Ławka + Prostownik pleców + Pylon (zestaw) 1 5 Prasa nożna + Wioślarz + Pylon (zestaw) 1 suma: 5 Zdjęcie terenu, na którym zaprojektowano urządzenia:

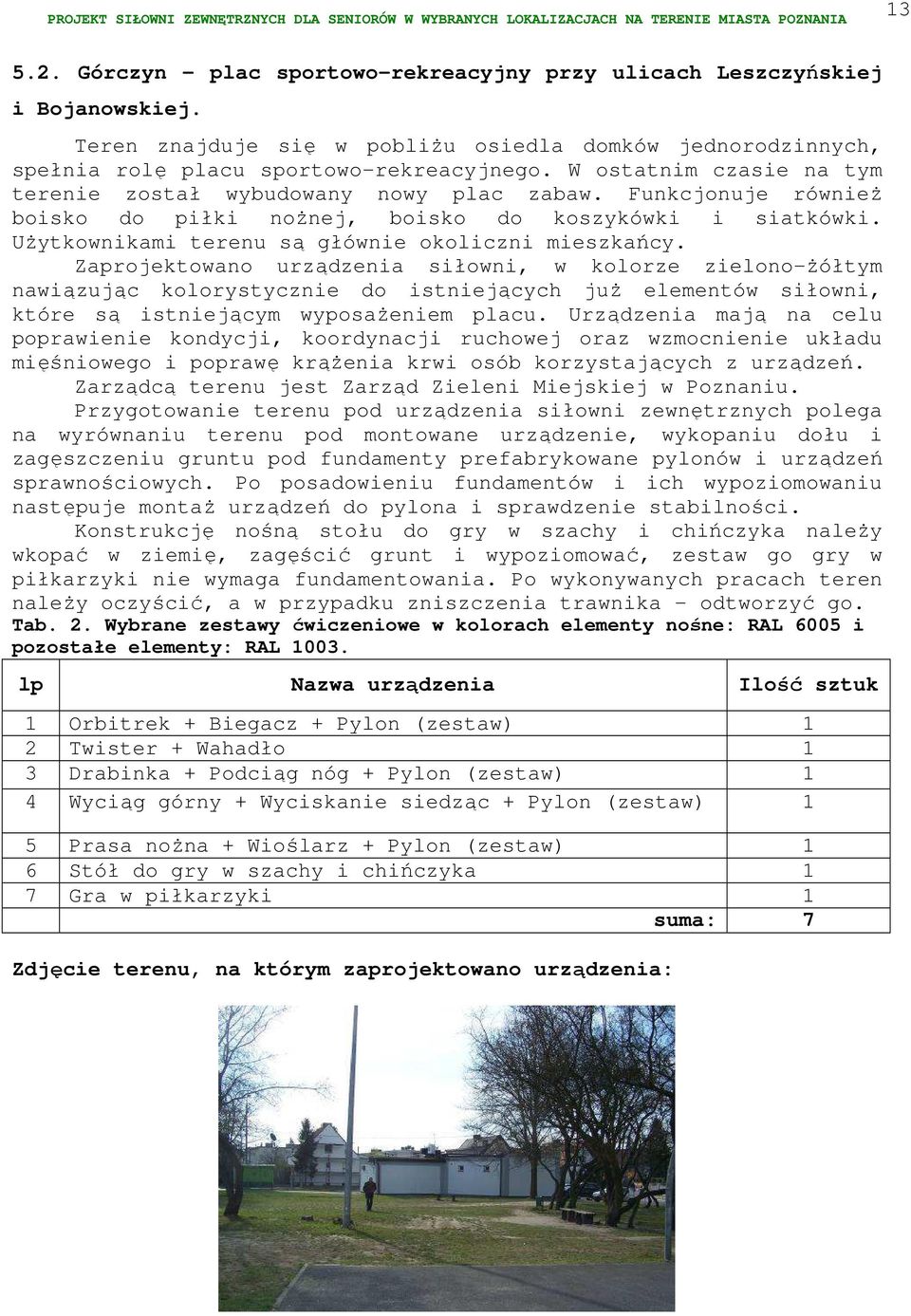

13 Górczyn plac sportowo-rekreacyjny przy ulicach Leszczyńskiej i Bojanowskiej. Teren znajduje się w pobliżu osiedla domków jednorodzinnych, spełnia rolę placu sportowo-rekreacyjnego. W ostatnim czasie na tym terenie został wybudowany nowy plac zabaw. Funkcjonuje również boisko do piłki nożnej, boisko do koszykówki i siatkówki. Użytkownikami terenu są głównie okoliczni mieszkańcy. Zaprojektowano urządzenia siłowni, w kolorze zielono-żółtym nawiązując kolorystycznie do istniejących już elementów siłowni, które są istniejącym wyposażeniem placu. Urządzenia mają na celu poprawienie kondycji, koordynacji ruchowej oraz wzmocnienie układu mięśniowego i poprawę krążenia krwi osób korzystających z urządzeń. Zarządcą terenu jest Zarząd Zieleni Miejskiej w Poznaniu. Przygotowanie terenu pod urządzenia siłowni zewnętrznych polega na wyrównaniu terenu pod montowane urządzenie, wykopaniu dołu i zagęszczeniu gruntu pod fundamenty prefabrykowane pylonów i urządzeń sprawnościowych. Po posadowieniu fundamentów i ich wypoziomowaniu następuje montaż urządzeń do pylona i sprawdzenie stabilności. Konstrukcję nośną stołu do gry w szachy i chińczyka należy wkopać w ziemię, zagęścić grunt i wypoziomować, zestaw go gry w piłkarzyki nie wymaga fundamentowania. Po wykonywanych pracach teren należy oczyścić, a w przypadku zniszczenia trawnika - odtworzyć go. Tab. 2. Wybrane zestawy ćwiczeniowe w kolorach elementy nośne: RAL 6005 i pozostałe elementy: RAL lp Nazwa urządzenia Ilość sztuk 1 Orbitrek + Biegacz + Pylon (zestaw) 1 2 Twister + Wahadło 1 3 Drabinka + Podciąg nóg + Pylon (zestaw) 1 4 Wyciąg górny + Wyciskanie siedząc + Pylon (zestaw) 1 5 Prasa nożna + Wioślarz + Pylon (zestaw) 1 6 Stół do gry w szachy i chińczyka 1 7 Gra w piłkarzyki 1 suma: 7 Zdjęcie terenu, na którym zaprojektowano urządzenia:

14 Strzeszyn teren sportowo-rekreacyjny pomiędzy ulicami Horacego i Owidiusza. Opracowywany teren znajduje się na skwerze pomiędzy zabudową mieszkaniową wielorodzinną, a trasą kolejową Poznań Piła. Na skwerze znajdują się takie elementy rekreacyjne jak: miasteczko rowerowe do nauki jazdy na rowerze z przestrzeganiem przepisów ruchu drogowego, górka saneczkowa, plac zabaw dla dzieci, siłownia stół do ping-ponga. Zarządcą terenu jest Rada Osiedla Strzeszyn i Wydziału Wspierania Jednostek Pomocniczych Miasta Poznania. Projektowane urządzenia mają być uzupełnieniem do istniejących urządzeń siłowni zewnętrznych, które zlokalizowane będą pomiędzy istniejącymi elementami siłowni, a stołem do gry w ping-ponga. Przygotowanie terenu pod urządzenia siłowni zewnętrznych polega na wyrównaniu terenu pod montowane urządzenie, wykopaniu dołu i zagęszczeniu gruntu pod fundamenty prefabrykowane pylonów i urządzeń sprawnościowych. Po posadowieniu fundamentów i ich wypoziomowaniu następuje montaż urządzeń do pylona i sprawdzenie stabilności. Po wykonywanych pracach teren należy oczyścić, a w przypadku zniszczenia trawnika - odtworzyć go. Tab. 3. Wybrane zestawy ćwiczeniowe w kolorach elementy nośne: RAL 6005 i pozostałe elementy: RAL lp Nazwa urządzenia Ilość sztuk 1 Orbitrek + Biegacz + Pylon (zestaw) 1 2 Twister + Wahadło (zestaw) 1 suma: 2 Zdjęcia terenu, na którym zaprojektowano urządzenia:

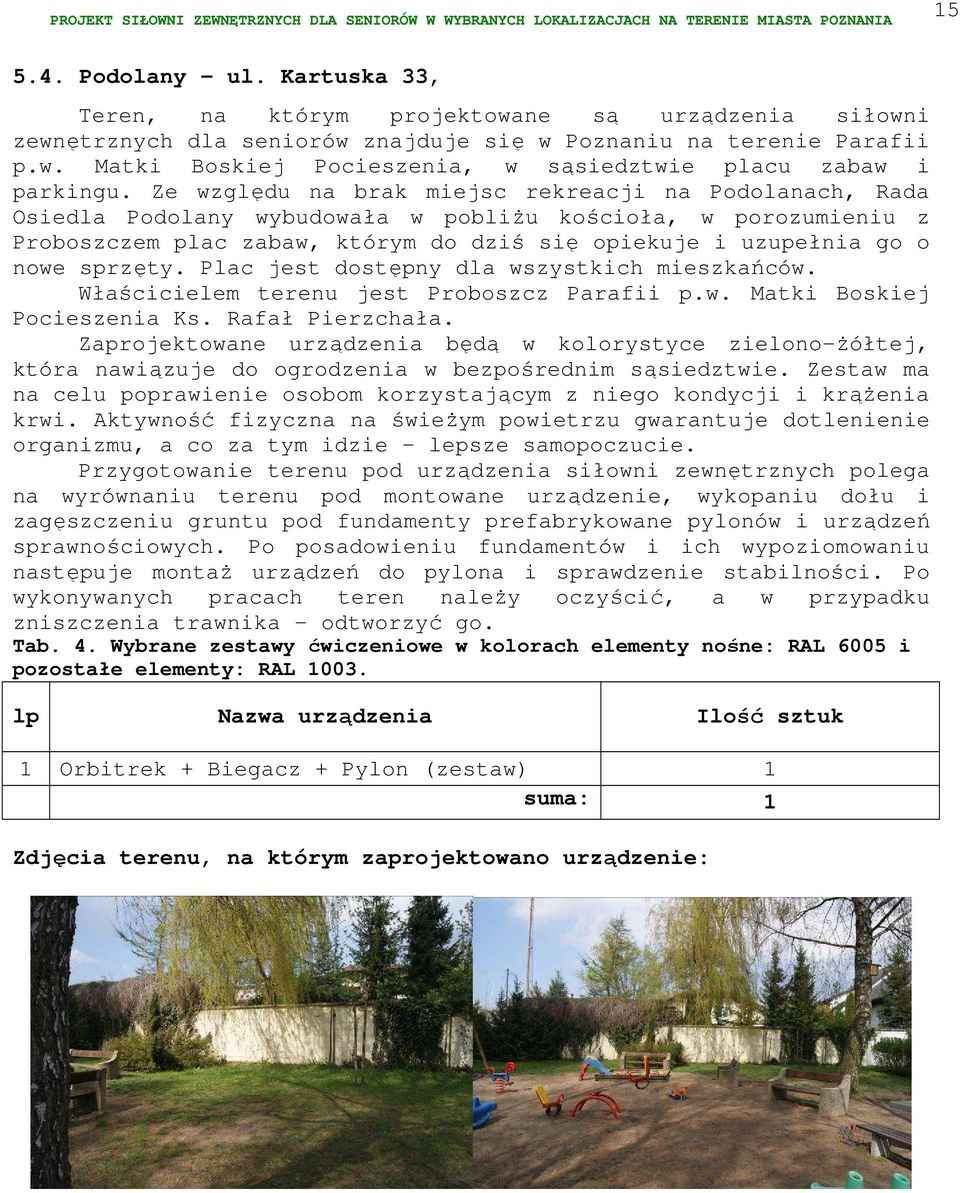

15 Podolany ul. Kartuska 33, Teren, na którym projektowane są urządzenia siłowni zewnętrznych dla seniorów znajduje się w Poznaniu na terenie Parafii p.w. Matki Boskiej Pocieszenia, w sąsiedztwie placu zabaw i parkingu. Ze względu na brak miejsc rekreacji na Podolanach, Rada Osiedla Podolany wybudowała w pobliżu kościoła, w porozumieniu z Proboszczem plac zabaw, którym do dziś się opiekuje i uzupełnia go o nowe sprzęty. Plac jest dostępny dla wszystkich mieszkańców. Właścicielem terenu jest Proboszcz Parafii p.w. Matki Boskiej Pocieszenia Ks. Rafał Pierzchała. Zaprojektowane urządzenia będą w kolorystyce zielono-żółtej, która nawiązuje do ogrodzenia w bezpośrednim sąsiedztwie. Zestaw ma na celu poprawienie osobom korzystającym z niego kondycji i krążenia krwi. Aktywność fizyczna na świeżym powietrzu gwarantuje dotlenienie organizmu, a co za tym idzie lepsze samopoczucie. Przygotowanie terenu pod urządzenia siłowni zewnętrznych polega na wyrównaniu terenu pod montowane urządzenie, wykopaniu dołu i zagęszczeniu gruntu pod fundamenty prefabrykowane pylonów i urządzeń sprawnościowych. Po posadowieniu fundamentów i ich wypoziomowaniu następuje montaż urządzeń do pylona i sprawdzenie stabilności. Po wykonywanych pracach teren należy oczyścić, a w przypadku zniszczenia trawnika - odtworzyć go. Tab. 4. Wybrane zestawy ćwiczeniowe w kolorach elementy nośne: RAL 6005 i pozostałe elementy: RAL lp Nazwa urządzenia Ilość sztuk 1 Orbitrek + Biegacz + Pylon (zestaw) 1 suma: 1 Zdjęcia terenu, na którym zaprojektowano urządzenie:

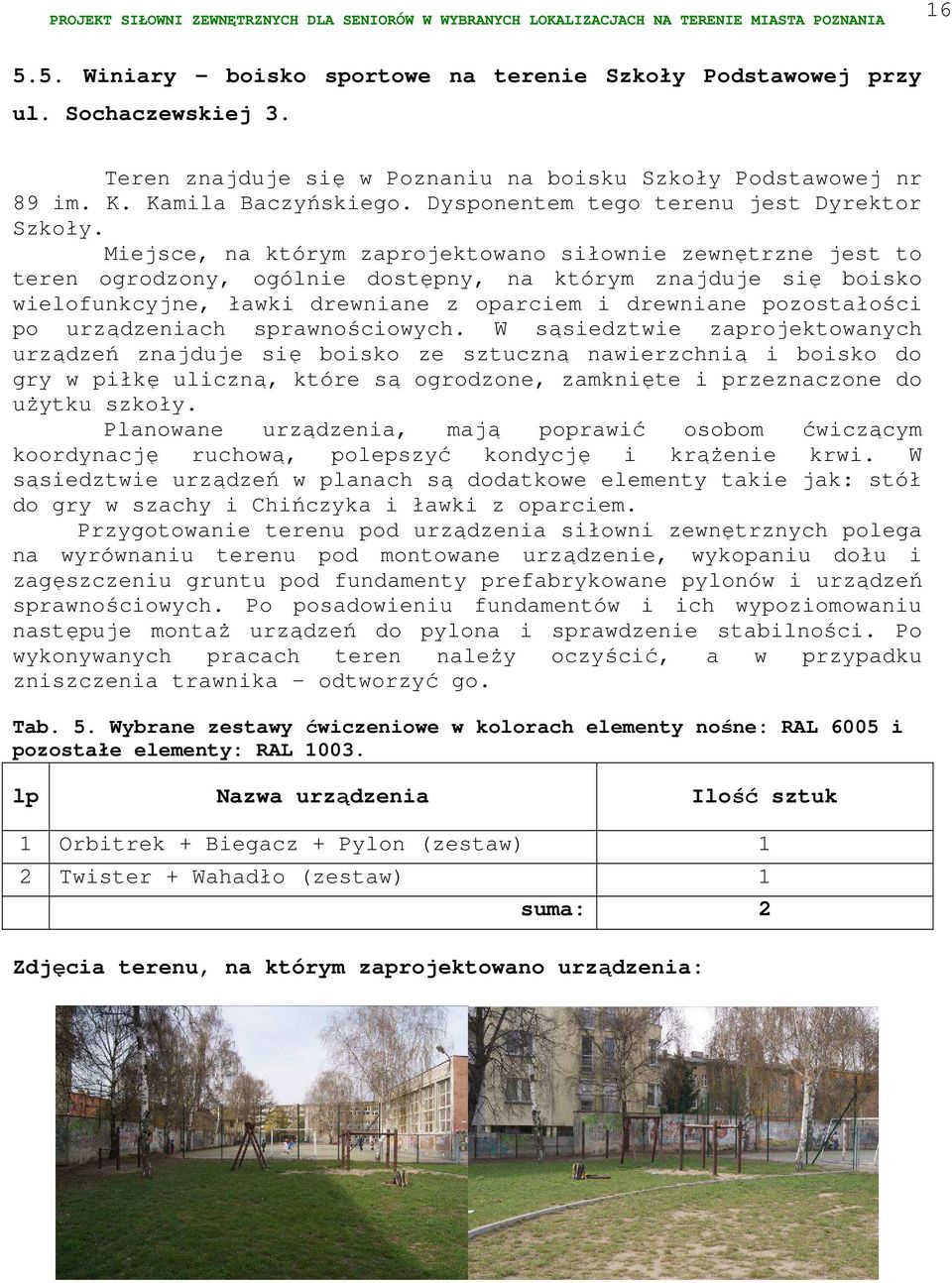

16 Winiary boisko sportowe na terenie Szkoły Podstawowej przy ul. Sochaczewskiej 3. Teren znajduje się w Poznaniu na boisku Szkoły Podstawowej nr 89 im. K. Kamila Baczyńskiego. Dysponentem tego terenu jest Dyrektor Szkoły. Miejsce, na którym zaprojektowano siłownie zewnętrzne jest to teren ogrodzony, ogólnie dostępny, na którym znajduje się boisko wielofunkcyjne, ławki drewniane z oparciem i drewniane pozostałości po urządzeniach sprawnościowych. W sąsiedztwie zaprojektowanych urządzeń znajduje się boisko ze sztuczną nawierzchnią i boisko do gry w piłkę uliczną, które są ogrodzone, zamknięte i przeznaczone do użytku szkoły. Planowane urządzenia, mają poprawić osobom ćwiczącym koordynację ruchową, polepszyć kondycję i krążenie krwi. W sąsiedztwie urządzeń w planach są dodatkowe elementy takie jak: stół do gry w szachy i Chińczyka i ławki z oparciem. Przygotowanie terenu pod urządzenia siłowni zewnętrznych polega na wyrównaniu terenu pod montowane urządzenie, wykopaniu dołu i zagęszczeniu gruntu pod fundamenty prefabrykowane pylonów i urządzeń sprawnościowych. Po posadowieniu fundamentów i ich wypoziomowaniu następuje montaż urządzeń do pylona i sprawdzenie stabilności. Po wykonywanych pracach teren należy oczyścić, a w przypadku zniszczenia trawnika - odtworzyć go. Tab. 5. Wybrane zestawy ćwiczeniowe w kolorach elementy nośne: RAL 6005 i pozostałe elementy: RAL lp Nazwa urządzenia Ilość sztuk 1 Orbitrek + Biegacz + Pylon (zestaw) 1 2 Twister + Wahadło (zestaw) 1 suma: 2 Zdjęcia terenu, na którym zaprojektowano urządzenia:

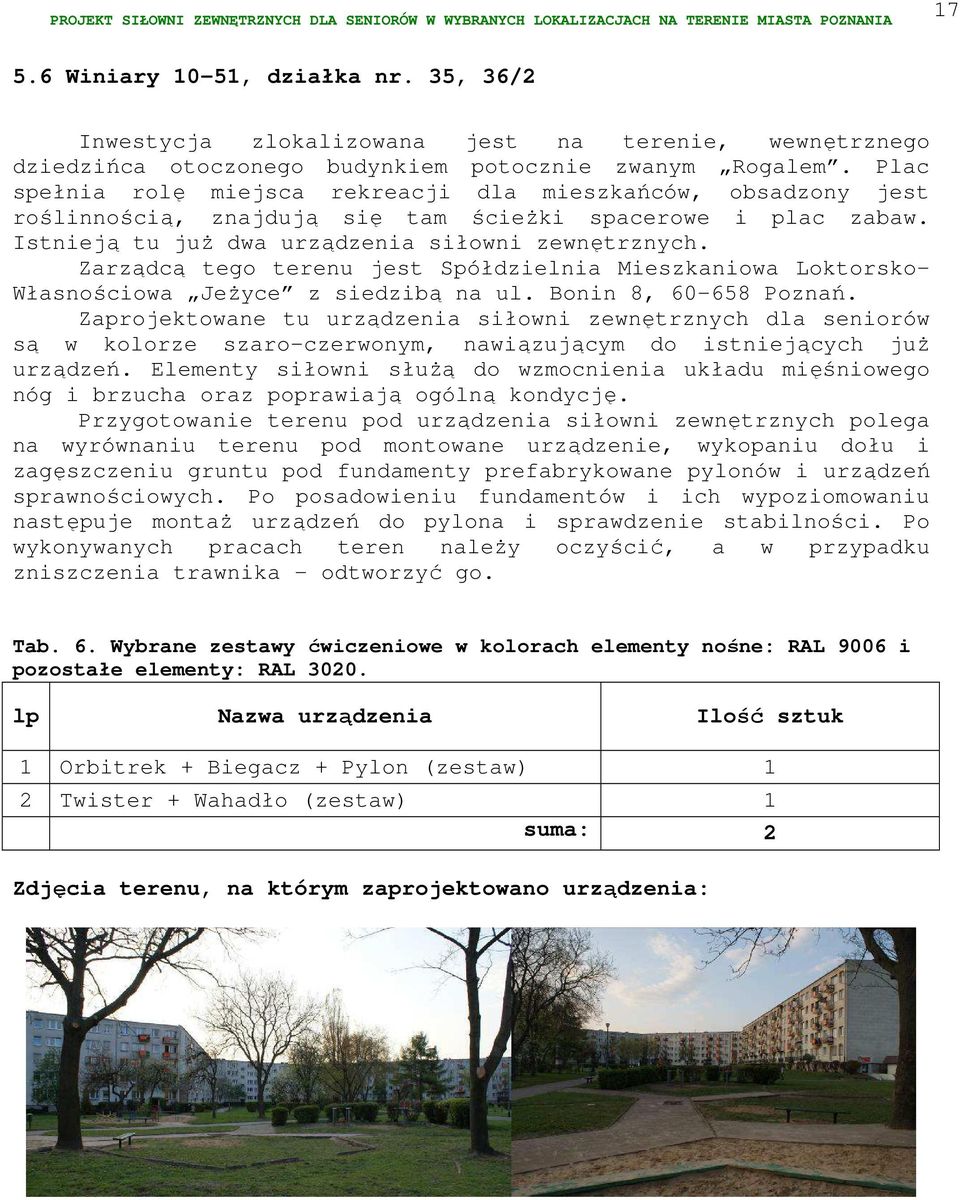

17 Winiary 10-51, działka nr. 35, 36/2 Inwestycja zlokalizowana jest na terenie, wewnętrznego dziedzińca otoczonego budynkiem potocznie zwanym Rogalem. Plac spełnia rolę miejsca rekreacji dla mieszkańców, obsadzony jest roślinnością, znajdują się tam ścieżki spacerowe i plac zabaw. Istnieją tu już dwa urządzenia siłowni zewnętrznych. Zarządcą tego terenu jest Spółdzielnia Mieszkaniowa Loktorsko- Własnościowa Jeżyce z siedzibą na ul. Bonin 8, Poznań. Zaprojektowane tu urządzenia siłowni zewnętrznych dla seniorów są w kolorze szaro czerwonym, nawiązującym do istniejących już urządzeń. Elementy siłowni służą do wzmocnienia układu mięśniowego nóg i brzucha oraz poprawiają ogólną kondycję. Przygotowanie terenu pod urządzenia siłowni zewnętrznych polega na wyrównaniu terenu pod montowane urządzenie, wykopaniu dołu i zagęszczeniu gruntu pod fundamenty prefabrykowane pylonów i urządzeń sprawnościowych. Po posadowieniu fundamentów i ich wypoziomowaniu następuje montaż urządzeń do pylona i sprawdzenie stabilności. Po wykonywanych pracach teren należy oczyścić, a w przypadku zniszczenia trawnika - odtworzyć go. Tab. 6. Wybrane zestawy ćwiczeniowe w kolorach elementy nośne: RAL 9006 i pozostałe elementy: RAL lp Nazwa urządzenia Ilość sztuk 1 Orbitrek + Biegacz + Pylon (zestaw) 1 2 Twister + Wahadło (zestaw) 1 suma: 2 Zdjęcia terenu, na którym zaprojektowano urządzenia:

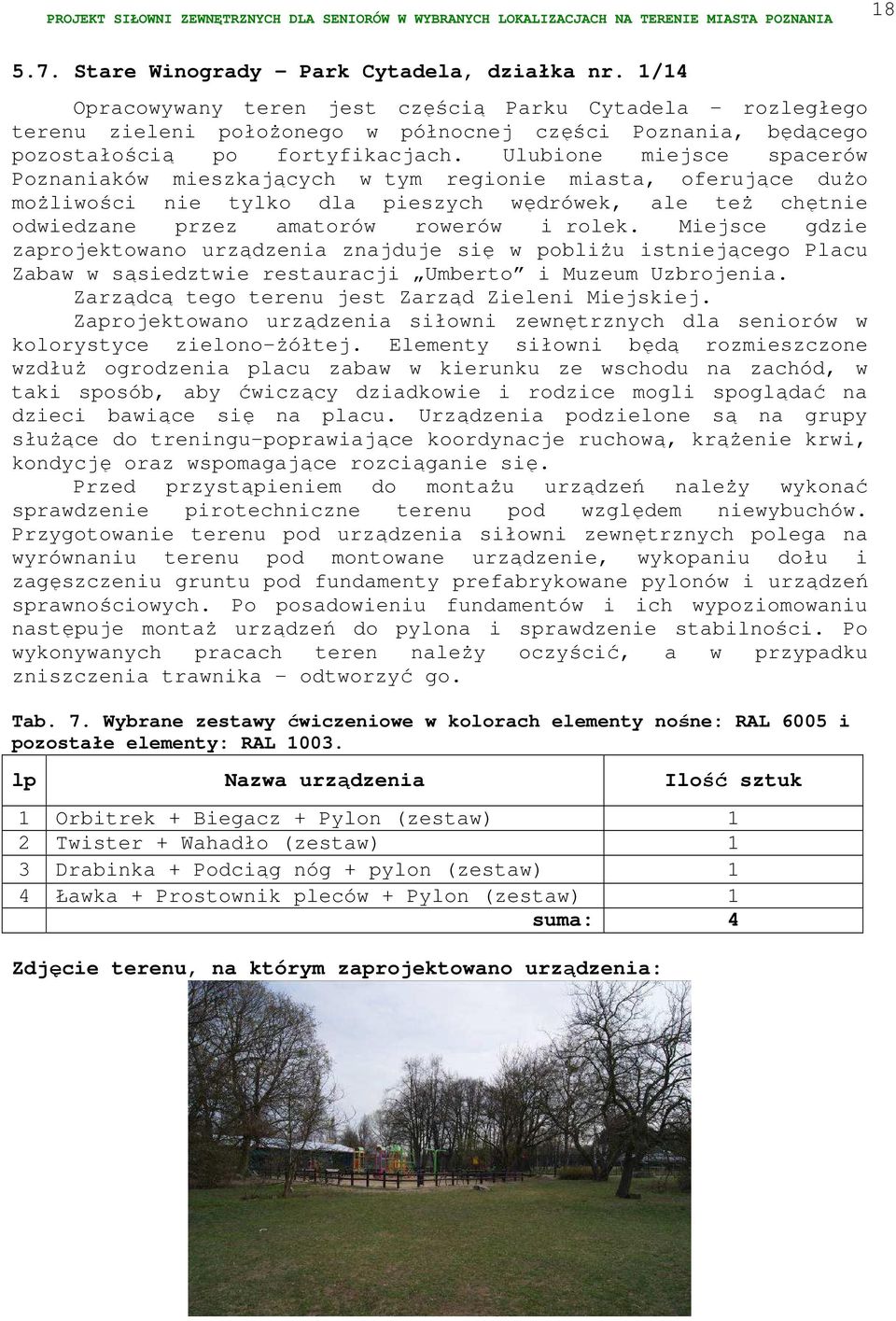

18 Stare Winogrady Park Cytadela, działka nr. 1/14 Opracowywany teren jest częścią Parku Cytadela - rozległego terenu zieleni położonego w północnej części Poznania, będącego pozostałością po fortyfikacjach. Ulubione miejsce spacerów Poznaniaków mieszkających w tym regionie miasta, oferujące dużo możliwości nie tylko dla pieszych wędrówek, ale też chętnie odwiedzane przez amatorów rowerów i rolek. Miejsce gdzie zaprojektowano urządzenia znajduje się w pobliżu istniejącego Placu Zabaw w sąsiedztwie restauracji Umberto i Muzeum Uzbrojenia. Zarządcą tego terenu jest Zarząd Zieleni Miejskiej. Zaprojektowano urządzenia siłowni zewnętrznych dla seniorów w kolorystyce zielono-żółtej. Elementy siłowni będą rozmieszczone wzdłuż ogrodzenia placu zabaw w kierunku ze wschodu na zachód, w taki sposób, aby ćwiczący dziadkowie i rodzice mogli spoglądać na dzieci bawiące się na placu. Urządzenia podzielone są na grupy służące do treningu-poprawiające koordynacje ruchową, krążenie krwi, kondycję oraz wspomagające rozciąganie się. Przed przystąpieniem do montażu urządzeń należy wykonać sprawdzenie pirotechniczne terenu pod względem niewybuchów. Przygotowanie terenu pod urządzenia siłowni zewnętrznych polega na wyrównaniu terenu pod montowane urządzenie, wykopaniu dołu i zagęszczeniu gruntu pod fundamenty prefabrykowane pylonów i urządzeń sprawnościowych. Po posadowieniu fundamentów i ich wypoziomowaniu następuje montaż urządzeń do pylona i sprawdzenie stabilności. Po wykonywanych pracach teren należy oczyścić, a w przypadku zniszczenia trawnika - odtworzyć go. Tab. 7. Wybrane zestawy ćwiczeniowe w kolorach elementy nośne: RAL 6005 i pozostałe elementy: RAL lp Nazwa urządzenia Ilość sztuk 1 Orbitrek + Biegacz + Pylon (zestaw) 1 2 Twister + Wahadło (zestaw) 1 3 Drabinka + Podciąg nóg + pylon (zestaw) 1 4 Ławka + Prostownik pleców + Pylon (zestaw) 1 suma: 4 Zdjęcie terenu, na którym zaprojektowano urządzenia:

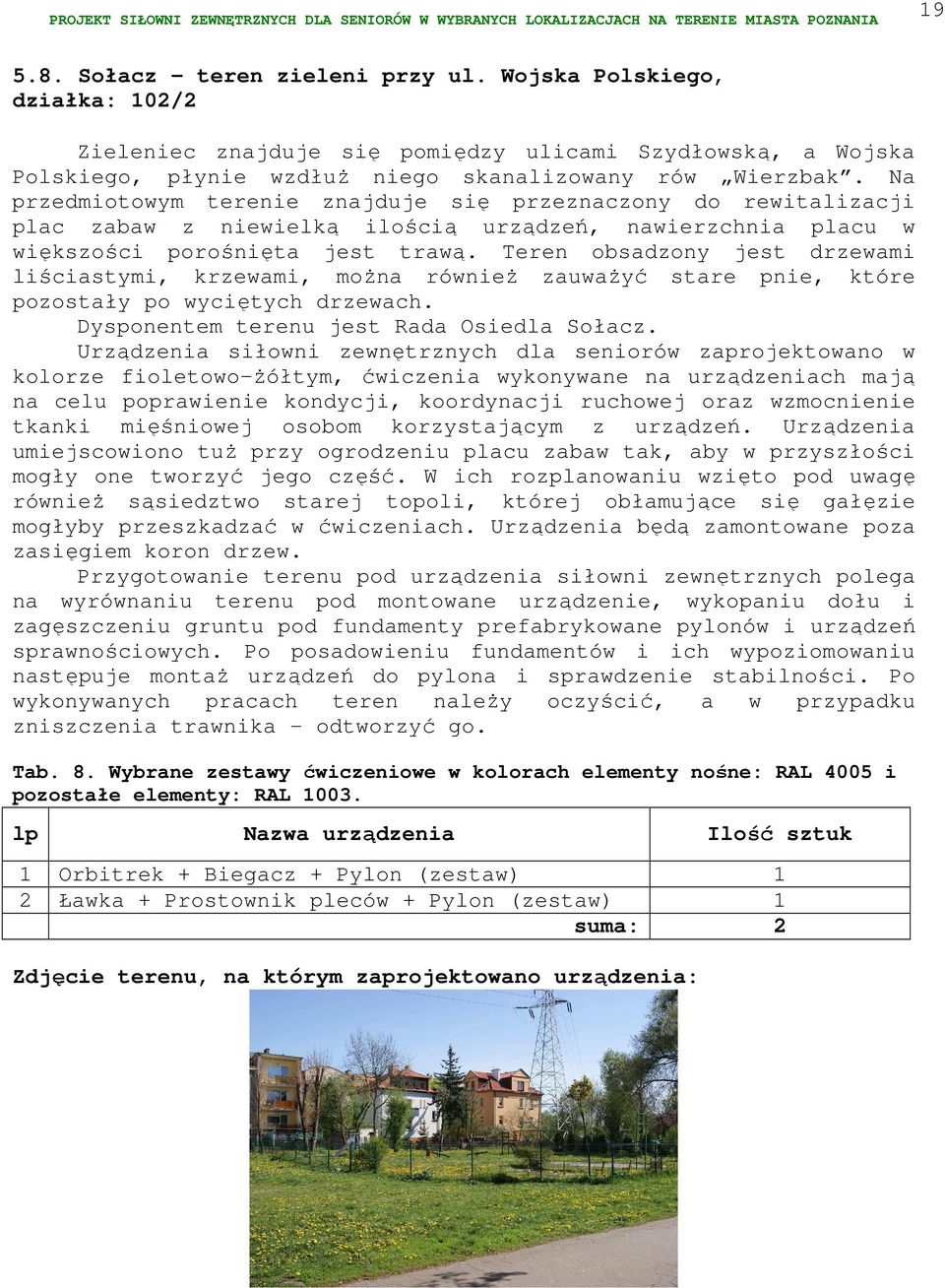

19 Sołacz teren zieleni przy ul. Wojska Polskiego, działka: 102/2 Zieleniec znajduje się pomiędzy ulicami Szydłowską, a Wojska Polskiego, płynie wzdłuż niego skanalizowany rów Wierzbak. Na przedmiotowym terenie znajduje się przeznaczony do rewitalizacji plac zabaw z niewielką ilością urządzeń, nawierzchnia placu w większości porośnięta jest trawą. Teren obsadzony jest drzewami liściastymi, krzewami, można również zauważyć stare pnie, które pozostały po wyciętych drzewach. Dysponentem terenu jest Rada Osiedla Sołacz. Urządzenia siłowni zewnętrznych dla seniorów zaprojektowano w kolorze fioletowo żółtym, ćwiczenia wykonywane na urządzeniach mają na celu poprawienie kondycji, koordynacji ruchowej oraz wzmocnienie tkanki mięśniowej osobom korzystającym z urządzeń. Urządzenia umiejscowiono tuż przy ogrodzeniu placu zabaw tak, aby w przyszłości mogły one tworzyć jego część. W ich rozplanowaniu wzięto pod uwagę również sąsiedztwo starej topoli, której obłamujące się gałęzie mogłyby przeszkadzać w ćwiczeniach. Urządzenia będą zamontowane poza zasięgiem koron drzew. Przygotowanie terenu pod urządzenia siłowni zewnętrznych polega na wyrównaniu terenu pod montowane urządzenie, wykopaniu dołu i zagęszczeniu gruntu pod fundamenty prefabrykowane pylonów i urządzeń sprawnościowych. Po posadowieniu fundamentów i ich wypoziomowaniu następuje montaż urządzeń do pylona i sprawdzenie stabilności. Po wykonywanych pracach teren należy oczyścić, a w przypadku zniszczenia trawnika - odtworzyć go. Tab. 8. Wybrane zestawy ćwiczeniowe w kolorach elementy nośne: RAL 4005 i pozostałe elementy: RAL lp Nazwa urządzenia Ilość sztuk 1 Orbitrek + Biegacz + Pylon (zestaw) 1 2 Ławka + Prostownik pleców + Pylon (zestaw) 1 suma: 2 Zdjęcie terenu, na którym zaprojektowano urządzenia:

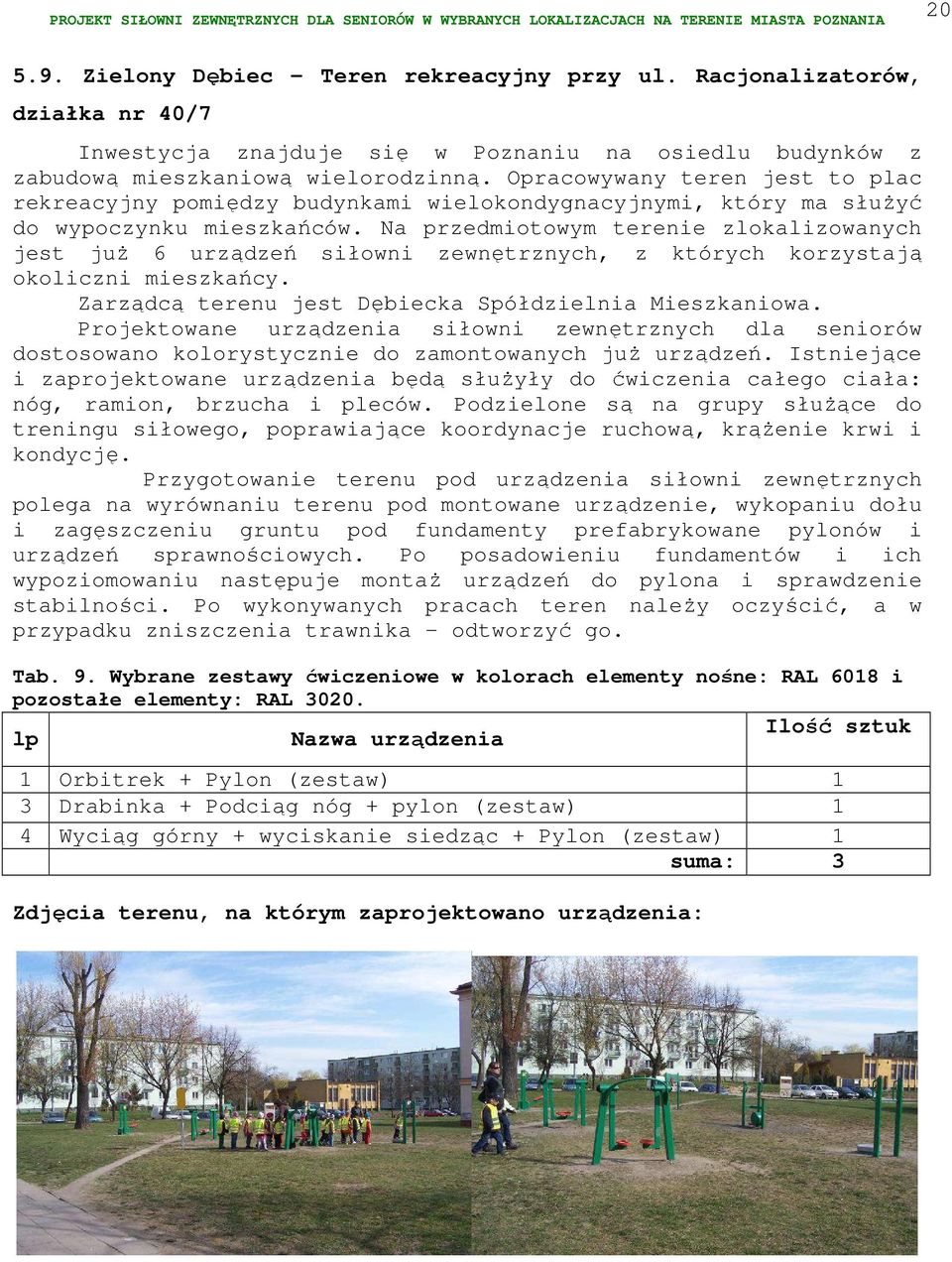

20 Zielony Dębiec Teren rekreacyjny przy ul. Racjonalizatorów, działka nr 40/7 Inwestycja znajduje się w Poznaniu na osiedlu budynków z zabudową mieszkaniową wielorodzinną. Opracowywany teren jest to plac rekreacyjny pomiędzy budynkami wielokondygnacyjnymi, który ma służyć do wypoczynku mieszkańców. Na przedmiotowym terenie zlokalizowanych jest już 6 urządzeń siłowni zewnętrznych, z których korzystają okoliczni mieszkańcy. Zarządcą terenu jest Dębiecka Spółdzielnia Mieszkaniowa. Projektowane urządzenia siłowni zewnętrznych dla seniorów dostosowano kolorystycznie do zamontowanych już urządzeń. Istniejące i zaprojektowane urządzenia będą służyły do ćwiczenia całego ciała: nóg, ramion, brzucha i pleców. Podzielone są na grupy służące do treningu siłowego, poprawiające koordynacje ruchową, krążenie krwi i kondycję. Przygotowanie terenu pod urządzenia siłowni zewnętrznych polega na wyrównaniu terenu pod montowane urządzenie, wykopaniu dołu i zagęszczeniu gruntu pod fundamenty prefabrykowane pylonów i urządzeń sprawnościowych. Po posadowieniu fundamentów i ich wypoziomowaniu następuje montaż urządzeń do pylona i sprawdzenie stabilności. Po wykonywanych pracach teren należy oczyścić, a w przypadku zniszczenia trawnika - odtworzyć go. Tab. 9. Wybrane zestawy ćwiczeniowe w kolorach elementy nośne: RAL 6018 i pozostałe elementy: RAL Ilość sztuk lp Nazwa urządzenia 1 Orbitrek + Pylon (zestaw) 1 3 Drabinka + Podciąg nóg + pylon (zestaw) 1 4 Wyciąg górny + wyciskanie siedząc + Pylon (zestaw) 1 suma: 3 Zdjęcia terenu, na którym zaprojektowano urządzenia:

21 Winogrady Północ Osiedle Zwycięstwa działka nr 135/6 Inwestycja zlokalizowana jest w Poznaniu na Osiedlu Zwycięstwa, nr działki 135/6. Teren, na którym zaprojektowano urządzenie do gry w piłkarzyki znajduję się w pobliżu Alei Solidarności w sąsiedztwie placu zabaw. Nawierzchnia, na której ma stanąć urządzenie jest wybrukowana w kształcie kwadratu z usytuowanym na środku okrągłym klombem. Plac obsadzony jest krzewami ozdobnymi. Zarządcą terenu jest Poznańska Spółdzielnia Mieszkaniowa Winogrady. Grę w piłkarzyki kojarzymy przede wszystkim z rozrywką i towarzyskimi spotkaniami z przyjaciółmi. Piłkarzyki stołowe to również znakomite ćwiczenie zręczności, refleksu, spostrzegawczości i strategicznego myślenia. Gra dostarcza prawdziwych sportowych emocji, z jakich niekiedy musielibyśmy rezygnować, nie mogąc grać w klasyczną piłkę nożną, np. zimą. Urządzenie nie wymaga fundamentowania. Tab. 10. Wybrane urządzenie. lp Nazwa urządzenia Ilość sztuk 1 Gra w piłkarzyki 1 suma: 1 Zdjęcie terenu, na którym zaprojektowano urządzenie:

22 Winogrady Północ Osiedle Zwycięstwa działka nr. 149/22 Opracowywany teren znajduje się na działce nr 149/22, której zarządcą jest Poznańska Spółdzielnia Mieszkaniowa Winogrady. Jest to fragment zieleni osiedlowej otwartej, otoczony drzewami, zlokalizowany pomiędzy budynkami mieszkalnymi, w sąsiedztwie Przychodni Zdrowia., na środku terenu znajduje się górka saneczkowa porośnięta trawą. Zaprojektowano urządzenia: gra w piłkarzyki i stół do gry w ping-ponga, maja one być integralną częścią planowanego placu zabaw. Gry towarzyskie rozwijają relacje towarzyskie i jednoczą okolicznych mieszkańców. Współczesny tenis stołowy jest bardzo szybką grą wymagającą od zawodników niezwykle energicznych ruchów i reakcji. Rozgrywka polega przede wszystkim na szybkości i rotacji nadawanej piłce, by sprawić przeciwnikowi jak najwięcej trudności przy jej odbiorze. Gra w Piłkarzyki ma sprzyjać ćwiczeniu zręczności, refleksu, spostrzegawczości i strategicznego myślenia. Gra w piłkarzyki nie wymaga fundamentowania, a konstrukcja nośna stołu go gry w ping-ponga wkopana jest w ziemię. Przygotowanie terenu pod urządzenia polega na wyrównaniu terenu pod montowane urządzenie, wykopaniu dwóch wykopów fundamentowych pod elementy nośne stołu do ping-ponga. Po wykonywanych pracach teren należy oczyścić, a w przypadku zniszczenia trawnika - odtworzyć go. Tab. 11. Wybrane urządzenia. lp Nazwa urządzenia Ilość sztuk 1 Gra w piłkarzyki 1 2 Stół do Ping-ponga na miękkim podłożu 1 suma: 2 Zdjęcia terenu, na którym zaprojektowano urządzenia:

23 23 6. BILANS PROJEKTOWANYCH URZĄDZEŃ lp Nazwa urządzenia ilość sztuk urządzeń 1 Pylon 20 2 Orbitrek 9 3 Biegacz 8 4 Twister obrotowy 6 5 Wahadło 6 6 Drabinka uniwersalna 4 7 Podciąg nóg 4 8 Ławka 3 9 Prostownik pleców 3 10 Prasa nożna 2 11 Wioślarz 2 12 Wyciąg górny 2 13 Wyciskanie siedząc 2 14 Stół do ping-ponga 1 15 Stół do gry w szachy i Chińczyka 1 16 Gra w piłkarzyki 3 SUMA: 76 lp Nazwa urządzenia ilość sztuk zestawów 1 Orbitrek + Biegacz + Pylon 8 2 Orbitrek + Pylon 1 3 Twister + Wahadło 6 4 Drabinka + Podciąg nóg + pylon 4 5 Ławka + Prostownik pleców + Pylon 3 6 Prasa nożna + Wioślarz + Pylon 2 7 Wyciąg górny + Wyciskanie siedząc + Pylon 2 8 Stół do gry w szachy i chińczyka 1 9 Gra w Piłkarzyki 3 10 Stół do Ping-ponga na miękkim podłożu 1 SUMA: 31

24 24 7. KONSERWACJE I PRZEGLĄDY Pełne bezpieczeństwo użytkowania sprzętu można utrzymać tylko dzięki regularnej kontroli dotyczącej uszkodzeń i zużycia. Urządzenia należy regularnie sprawdzać pod względem bezpieczeństwa i funkcjonalności. 1. Kontrole cotygodniowe przez oględziny : a. Sprawdzenie czystości urządzeń (mycie wilgotną szmatką), b. Oględziny pod względem kompletności wszystkich elementów (czy nie nastąpiła kradzież lub dewastacja) i oznakowania, c. Sprawdzenie poprawnego funkcjonowania urządzeń, w szczególności elementów ruchomych (w razie konieczności nasmarować) d. Sprawdzenie nakrętek i śrub (w razie potrzeby dokręcić lub wymienić), spoin spawów. e. Sprawdzenie poziomu (30 cm od fundamentów) i czystości nawierzchni. 2. Kontrole comiesięczne funkcjonalne: a. Kontrola stabilności sprzętu i mocowania do fundamentów (w razie potrzeby dokręcić śruby, lub poprawić podłoże zakrywające fundament), b. Kontrola elementów ruchomych, plastikowych i gumowych stoperów hamujących (w razie potrzeby wymienić), c. Kontrola kompletności i zużycia urządzeń, d. Kontrola powłok lakierniczych i korozji (w razie potrzeby miejsce oczyścić i zamalować), e. Lokalizacji wyposażenia dodatkowego czy znajduje się w obszarze stref bezpieczeństwa. f. Kontrola oznaczeń urządzeń i regulaminu. Zalecana jest coroczna kontrola podstawowa wykonana przez przedstawiciela serwisu urządzeń. Wszystkie kontrole, zabiegi konserwacyjne i naprawy muszą być przeprowadzane przez wykwalifikowany personel i przy użyciu właściwych narzędzi i załączonych formularzy.

25 25 Opracowanie: mgr inż. arch. Bogna Zawadzka mgr inż. Małgorzata Bogusławska mgr inż. Joanna Kościelniak tech. Michał Dudziak

26 26 8. CZĘŚĆ GRAFICZNA RYSUNKI Nr mapy Treść Skala 01 OGRÓD JORDANOWSKI NR 1 PRZY ULICY SOLNEJ 1: TEREN REKREACYJNY PRZY UL. LESZCZYŃSKIEJ I BOJANOWSKIEJ 1: TEREN REKREACYJNY PRZY UL. HORACEGO I OWIDIUSZA, 1: PODOLANY ULICA KARTUSKA 33 1: OSIEDLE SOŁACZ BOISKO SPORTOWE NA TERENIE SZKOŁY PODSTAWOWEJ PRZY UL. SOCHACZEWSKIEJ 1: TEREN REKREACYJNY NA OSIEDLU WINIARY 1: TEREN REKREACYJNY W PARKU CYTADELA PRZY RESTAURACJI UMBERTO 1: TEREN REKREACYJNY PRZY UL. WOJSKA POLSKIEGO 1: TEREN REKREACYJNY PRZY UL. RACJONALIZATORÓW, OS. ZIELONY DĘBIEC 1: TEREN REKREACYJNY NA OSIEDLU ZWYCIĘSTWA, DZIAŁKA NR. 135/6 1: TEREN REKREACYJNY NA OSIEDLU ZWYCIĘSTWA, DZIAŁKA NR. 149/22 1:250 Wymiarowanie na mapach projektowych: Domiary do urządzeń przeprowadzono metodą przybliżonych domiarów prostokątnych do widocznych i oznaczonych granic nieruchomości, budynków lub elementów małej architektury. Punktem domiarów do urządzeń jest środek pylona, narożnik stołu, w przypadku Twister + Wahadło element nośny Wahadła jest środkiem domiarów.

27 27 9. ZAŁĄCZNIKI - Uprawnienia mgr inż. arch. B. Zawadzka nr upr. 731/94/P/ Zaświadczenia (wypis z listy architektów) nr weryfikacyjny: WP EC1-85EC-Y468-35AE
