1 INSTRUKCJA OBSŁUGI OSCYLOSKOP OS-360

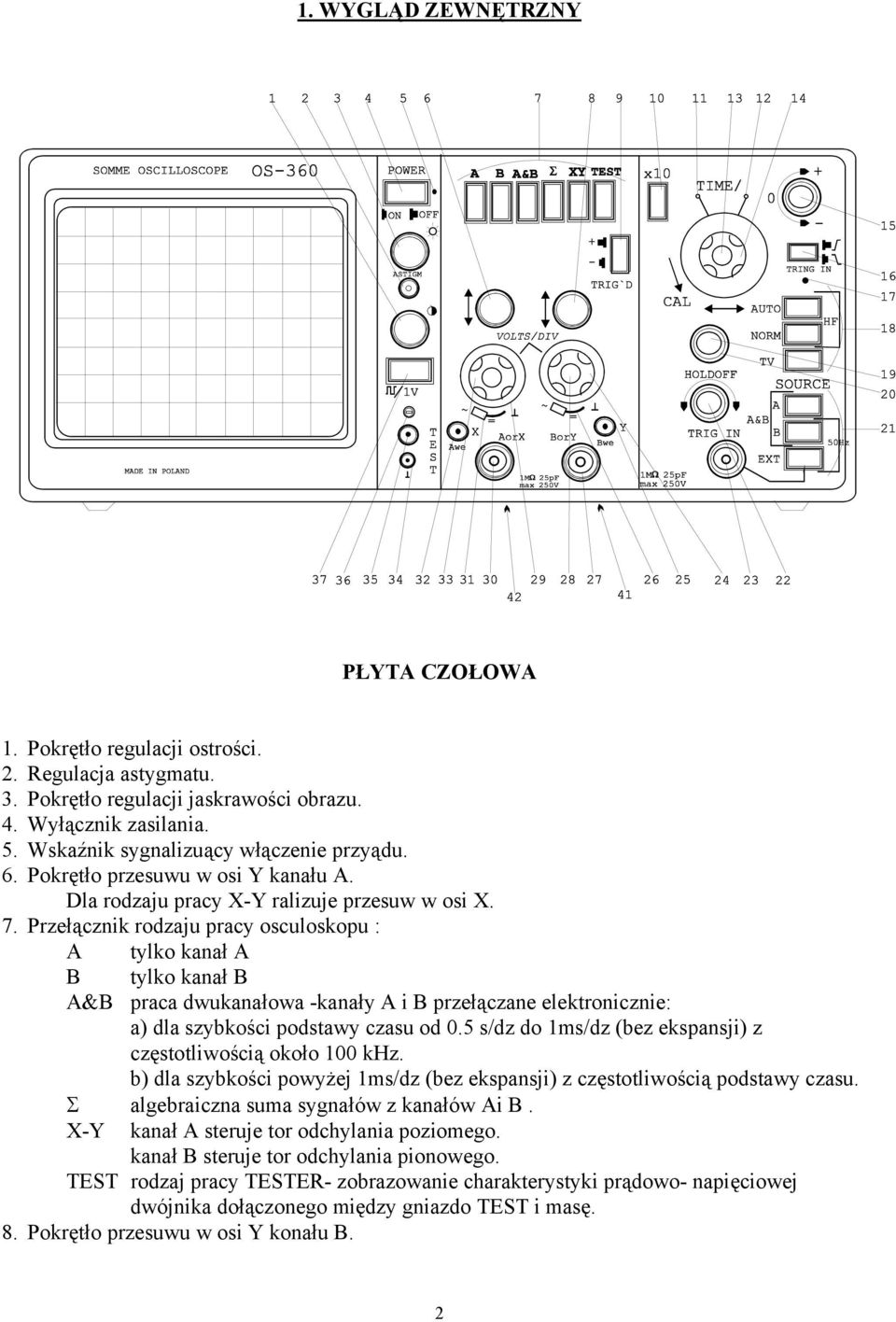

2 1. WYGLĄD ZEWNĘTRZNY PŁYTA CZOŁOWA 1. Pokrętło regulacji ostrości. 2. Regulacja astygmatu. 3. Pokrętło regulacji jaskrawości obrazu. 4. Wyłącznik zasilania. 5. Wskaźnik sygnalizuący włączenie przyądu. 6. Pokrętło przesuwu w osi Y kanału A. Dla rodzaju pracy X-Y ralizuje przesuw w osi X. 7. Przełącznik rodzaju pracy osculoskopu : A tylko kanał A B tylko kanał B A&B praca dwukanałowa -kanały A i B przełączane elektronicznie: a) dla szybkości podstawy czasu od 0.5 s/dz do 1ms/dz (bez ekspansji) z częstotliwością około 100 khz. b) dla szybkości powyżej 1ms/dz (bez ekspansji) z częstotliwością podstawy czasu. Σ algebraiczna suma sygnałów z kanałów Ai B. X-Y kanał A steruje tor odchylania poziomego. kanał B steruje tor odchylania pionowego. TEST rodzaj pracy TESTER- zobrazowanie charakterystyki prądowo- napięciowej dwójnika dołączonego między gniazdo TEST i masę. 8. Pokrętło przesuwu w osi Y konału B. 2
3 9. Przełącznik zmiany polaryzacji przebiegu w kanale B.Dla rodzaju pracy Σ pozwala na realizację sumy lub różnicy sygnałów z kanałów A i B. 10.Przełącznik ekspansji podstawy czasu. 11.Wskaźnik współczynnika czasu przy ekspansji x Wskaźnik współczynnika czasu przy ekspansji. 13.Pokrętło płynnej regulacji współczynnika czasu.wartości kalibrowane są w lewym skrajnym położeniu,po zaskoczeniu zapadki. 14.Przełącznik współczynnika czasu. 15.Pokrętło wyboru poziomu na sygnale wyzwalającym,od którego następuje wyzwolenie podstawy czasu. 16.Przełącznik wyboru zbocza na sygnale wyzwalającym, od którego jest wyzwalana podstawa czasu[mg1] Wyzwalanie od zbocza narastającego Wyzwalanie od zbocza opadającego. 17.Wskaźnik sygnalizujący wyzwolenie podstawy czasu. 18.Przełącznik rodzaju wyzwalania podstawy czasu. AUTO podstawa czasu pracuje zarówno przy braku jak i w obecności sygnału wyzwalającego NORM podstawa czasu pracuje tylko w obecności sygnału wyzwalającego TV HF wyzwalanie sygnałem telewizyjnym (wciśnięcie klawisza AUTO i NORM)- synchronizacja sygnałem o dużej częstotliwości i małej amplitudzie. 19.Pokrętło precyzyjnego przesuwu poziomego. 20.Pokrętło zgrubnego przesuwu poziomego. 21.Przełącznik wyboru źródła sygnału wyzwalającego. A sygnał z kanału A B sygnał z kanału B EXT sygnał zewnętrzny doprowadzony do gniazda 23. A&B (wciśnięte klawisze A i B) dla rodzaju pracy A&B sygnał wyzwalający pobierany jest naprzemian z kanału A i B 50 Hz (wciśnięte klawisze B i 50 Hz ) sygnał o częstotliwości sieci zasilającej. 22.Pokrętło regulacji czasu podtrzymania. Reguluje czas pomiędzy kolejnymi przebiegami rozciągu podstawy czasu. Służy do eliminacji rozdwojeń obrazu dla rodzaju pracy podstawy czasu HF. 23.Gniazdo wejściowe zewnętrznego sygnału wyzwalającego 24.Przełącznik współczynnika odchylania w kanale B. 25.Kalibracja wzmocnienia kanału B 26.Przełącznik rodzaju sprzężenia wejścia kanału B. 27.Gniazdo wejściowe BNC kanału B. 28.Pokrętło płynnej regulacji współczynników odchylania kanału B. Wartości kalibrowane są w prawym skrajnym położeniu, pozaskoczeniu zapadki. 29.Pokrętło płynnej regulacji współczynników odchylania kanału A. Wartości kalibrowane są w prawym skrajnym położeniu, pozaskoczeniu zapadki. 30.Gniazdo wejściowe BNC kanału A. 31.Przełącznik rodzaju sprzężenia wejścia kanału A. 32.Kalibracja wzmocnienia kanału A. 33.Przełącznik współczynnika odchylania w kanale A 34.Gniazdo masy. 35.Gniazdo testera. 36.Zacisk wyjściowy kalibratora. 37.Przycisk lokalizacji strumienia. 3

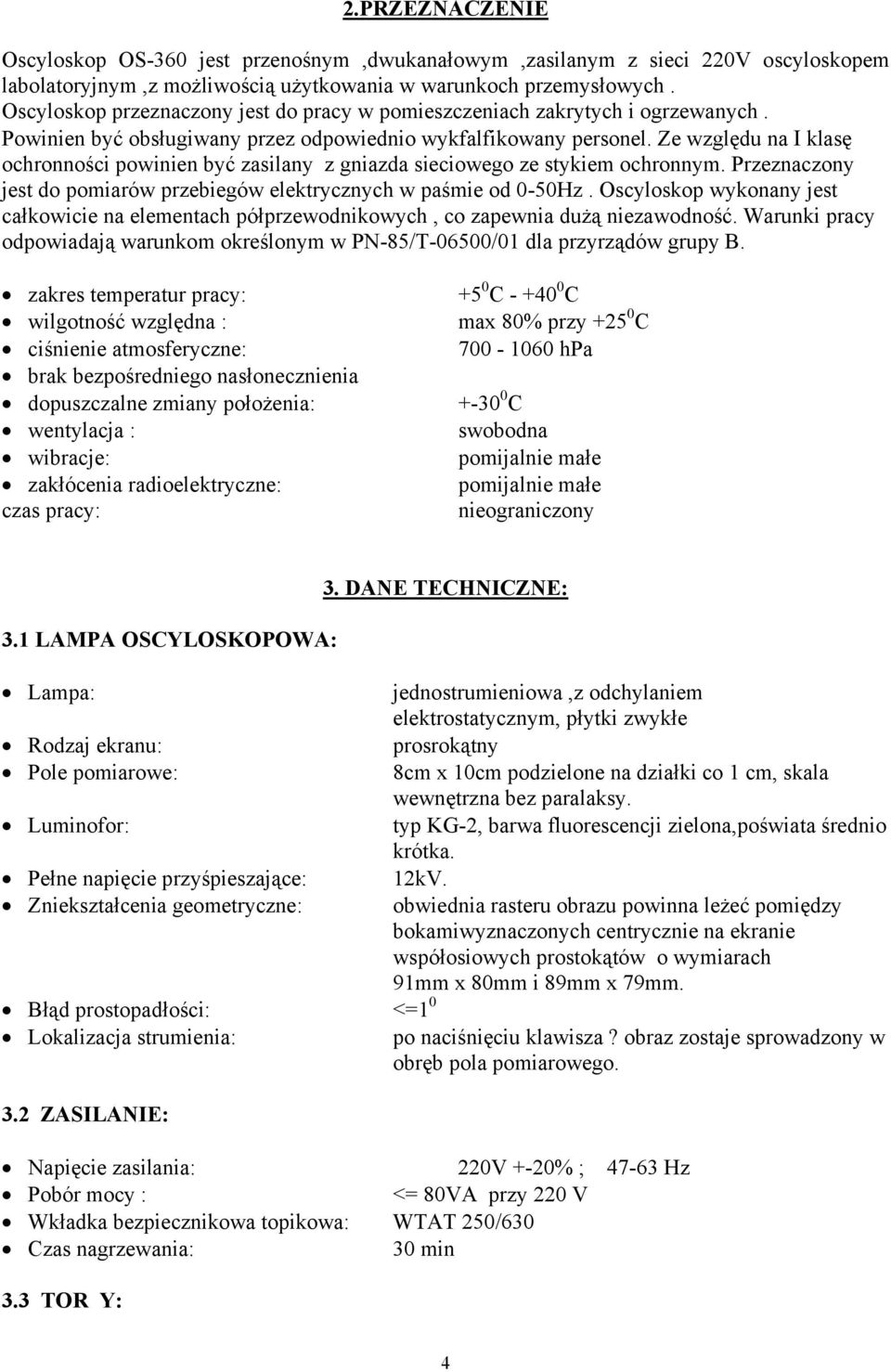

4 2.PRZEZNACZENIE Oscyloskop OS-360 jest przenośnym,dwukanałowym,zasilanym z sieci 220V oscyloskopem labolatoryjnym,z możliwością użytkowania w warunkoch przemysłowych. Oscyloskop przeznaczony jest do pracy w pomieszczeniach zakrytych i ogrzewanych. Powinien być obsługiwany przez odpowiednio wykfalfikowany personel. Ze względu na Ι klasę ochronności powinien być zasilany z gniazda sieciowego ze stykiem ochronnym. Przeznaczony jest do pomiarów przebiegów elektrycznych w paśmie od 0-50Hz. Oscyloskop wykonany jest całkowicie na elementach półprzewodnikowych, co zapewnia dużą niezawodność. Warunki pracy odpowiadają warunkom określonym w PN-85/T-06500/01 dla przyrządów grupy B. zakres temperatur pracy: wilgotność względna : ciśnienie atmosferyczne: brak bezpośredniego nasłonecznienia dopuszczalne zmiany położenia: wentylacja : wibracje: zakłócenia radioelektryczne: czas pracy: +5 0 C C max 80% przy C hpa C swobodna pomijalnie małe pomijalnie małe nieograniczony 3.1 LAMPA OSCYLOSKOPOWA: 3. DANE TECHNICZNE: Lampa: jednostrumieniowa,z odchylaniem elektrostatycznym, płytki zwykłe Rodzaj ekranu: prosrokątny Pole pomiarowe: 8cm x 10cm podzielone na działki co 1 cm, skala wewnętrzna bez paralaksy. Luminofor: typ KG-2, barwa fluorescencji zielona,poświata średnio krótka. Pełne napięcie przyśpieszające: 12kV. Zniekształcenia geometryczne: obwiednia rasteru obrazu powinna leżeć pomiędzy bokamiwyznaczonych centrycznie na ekranie współosiowych prostokątów o wymiarach 91mm x 80mm i 89mm x 79mm. Błąd prostopadłości: <=1 0 Lokalizacja strumienia: po naciśnięciu klawisza? obraz zostaje sprowadzony w obręb pola pomiarowego. 3.2 ZASILANIE: Napięcie zasilania: 220V +-20% ; Hz Pobór mocy : <= 80VA przy 220 V Wkładka bezpiecznikowa topikowa: WTAT 250/630 Czas nagrzewania: 30 min 3.3 TOR Y: 4

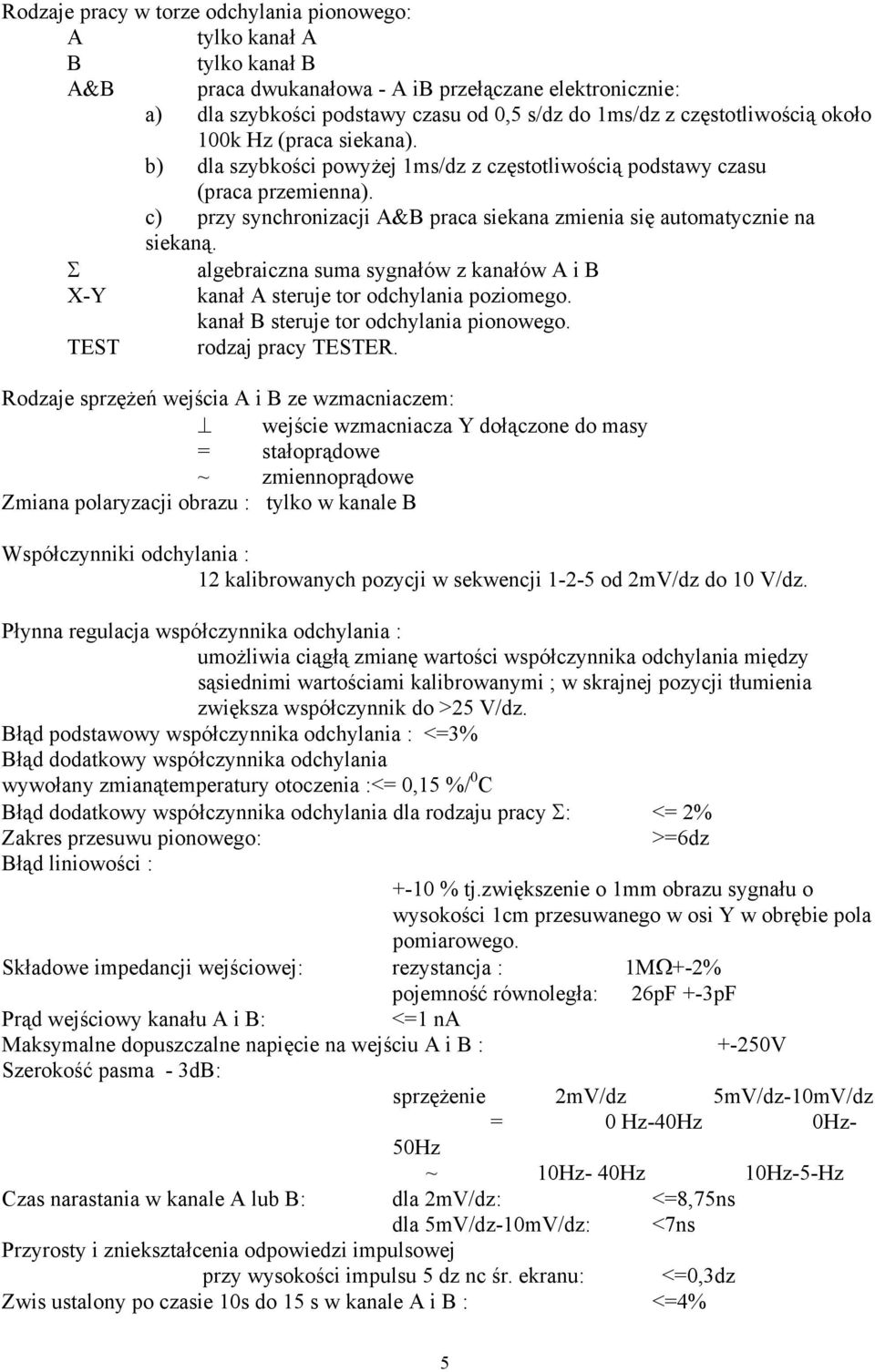

5 Rodzaje pracy w torze odchylania pionowego: A tylko kanał A B tylko kanał B A&B praca dwukanałowa - A ib przełączane elektronicznie: a) dla szybkości podstawy czasu od 0,5 s/dz do 1ms/dz z częstotliwością około 100k Hz (praca siekana). b) dla szybkości powyżej 1ms/dz z częstotliwością podstawy czasu (praca przemienna). c) przy synchronizacji A&B praca siekana zmienia się automatycznie na siekaną. Σ algebraiczna suma sygnałów z kanałów A i B X-Y kanał A steruje tor odchylania poziomego. kanał B steruje tor odchylania pionowego. TEST rodzaj pracy TESTER. Rodzaje sprzężeń wejścia A i B ze wzmacniaczem: wejście wzmacniacza Y dołączone do masy = stałoprądowe ~ zmiennoprądowe Zmiana polaryzacji obrazu : tylko w kanale B Współczynniki odchylania : 12 kalibrowanych pozycji w sekwencji od 2mV/dz do 10 V/dz. Płynna regulacja współczynnika odchylania : umożliwia ciągłą zmianę wartości współczynnika odchylania między sąsiednimi wartościami kalibrowanymi ; w skrajnej pozycji tłumienia zwiększa współczynnik do >25 V/dz. Błąd podstawowy współczynnika odchylania : <=3% Błąd dodatkowy współczynnika odchylania wywołany zmianątemperatury otoczenia :<= 0,15 %/ 0 C Błąd dodatkowy współczynnika odchylania dla rodzaju pracy Σ: <= 2% Zakres przesuwu pionowego: >=6dz Błąd liniowości : +-10 % tj.zwiększenie o 1mm obrazu sygnału o wysokości 1cm przesuwanego w osi Y w obrębie pola pomiarowego. Składowe impedancji wejściowej: rezystancja : 1MΩ+-2% pojemność równoległa: 26pF +-3pF Prąd wejściowy kanału A i B: <=1 na Maksymalne dopuszczalne napięcie na wejściu A i B : +-250V Szerokość pasma - 3dB: sprzężenie 2mV/dz 5mV/dz-10mV/dz = 0 Hz-40Hz 0Hz- 50Hz ~ 10Hz- 40Hz 10Hz-5-Hz Czas narastania w kanale A lub B: dla 2mV/dz: <=8,75ns dla 5mV/dz-10mV/dz: <7ns Przyrosty i zniekształcenia odpowiedzi impulsowej przy wysokości impulsu 5 dz nc śr. ekranu: <=0,3dz Zwis ustalony po czasie 10s do 15 s w kanale A i B : <=4% 5
6 Niedokładność zestrojenia tłumików : dodatnia : <2% ujemna: <2% całkowita: <3% Linia opóźniająca: opóźnienie wizualne >25ns Przesunięcie czasowe między kanałami A i B: <2ns Współczynnik odsprzężenia kanałów między sobą dla 30mhz : >100 Przemieszczenie lini zerowej : a) przy płynnej zmianie współczynnika odchylania : <0,3dz b) przy skokowej zmianie współczynnika odchylania: <1dz dla 2mV/dz <0,5dz dla 5mV/dz-10mV c) przy zmianie polaryzacji w torz B: <1dz Dryft: krótkookresowy: <0,2dz/h długookresowy: <0,5dz/h Przemieszczenia okresowe : <0,1dz Szumy w kanale A lub B w pozycji 2mV/dz <0,2V 3.4 RODZAJ PRACY X-Y TOR X: Współczynniki odchylania : 12 kalibrowanych pozycji w sekwencji od 2mV/dz do 10 V/dz. Błąd podstawowy współczynnika odchylania : <=3% wywołany zmianą temperatury otoczenia :<= 0,15 %/ 0 C Błąd dodatkowy współczynnika odchylania dla rodzaju pracy Σ: <= 2% Maksymalne dopuszczalne napięcie na wejściu A i X : Zakres przesuwu pionowego: >=7dz Szerokość pasma - 3dB: = 0 Hz-1,5MHz Czas narastania w kanale A lub B: dla 2mV/dz: <=8,75ns dla 5mV/dz-10mV/dz: <7ns Przyrosty i zniekształcenia odpowiedzi impulsowej przy wysokości impulsu 5 dz nc śr. ekranu: <=0,3dz Zwis ustalony po czasie 10s do 15 s w kanale A i B : <=4% Niedokładność zestrojenia tłumików : dodatnia : <2% ujemna: <2% całkowita: <3% Linia opóźniająca: opóźnienie wizualne >25ns Przesunięcie fazowe między torem X iy przy f=1mhz: < PODSTAWA CZASU: Współczynniki czasu: 22 pozycje w sekwencji odczyt sygnalizowany diodami a) bez ekspansji: do 50ns/dz do 0,5s/dz b) z ekspansją x10: do 5ns/dz do 50ms/dz Błąd podstawowy współczynników czasu: a) bez ekspansji: <3% b) z ekspansją x10 dla 5ns/dz: 5%dla pierwszych 10 działek c) z ekspansją x10: <5% Błąd dodatkowy współczynnikówczasu 6
7 wywołany zmianą temperatury otoczenia: 10ms/dz-0,5s/dz: <0,15%/ 0 C 50ns/dz-5ms/dz: <0,1 %/ 0 C Błąd liniowości współczynnika czasu : <10% Płynna regulacja współczynnika czasu: pokrywa współczynniki czasu między zakresami i zwiększa największy współczynnik do ponad 1s/dz. Zakres regulacji czasu podtrzymania: Zakres przesuwu w osi X: >175ns a) zgrubny +dokładny: >10dz b) dokładny : >1dz 3.6 STABILIZACJA OBRAZU : Rodzaj stabilizacji: dla rodzaju pracy HF: synchronizowana z dzielnikiem częstotliwości. dla pozostałych rodzajów pracy: wyzwalana. Rodzaje pracy: AUTO podstawa czasu pracuje zarówno przy braku jak i w obecności sygnału wyzwalanącego. NORM TV podstawa czasu pracuje tylko w obecności sygnału wyzwalanącego. wyzwalanie wydzelonymi impulsami lini dla współczynników czasu 50ns/dz-50µs/dz wyzwalanie wydzielonymi impulsami bramki dla współczynników czasu 0,1ms/dz-0,5s/dz. HF synchronizacja sygnałem o dużej częstotliwości i małej amplitudzie. Sygnalizacja wyzwalania podstawy czasu: zświecenie diody 17 TRIG`D na płycie czołowej. Rodzaj sprzężenia wzmacniacza sygnału wyzwalającego: zmiennoprądowe Wybór zbocza wyzwalającego: Wyzwalanie od zbocza narastającego Wyzwalanie od zbocza opadającego. Maksymalne dopuszczalne napięcie na wejściu synchronizacji : zewnętrznej TRIG IN (napięcie stałe lub stałe + międzyszczytowe): V Pojemność wejścia TRIG IN: Źródło sygnału wyzwalającego : 7 28pF +-3pF Źródło wyzwalania Rodzaj pracy toru Y Sygnał wyzwalający A A,B,A&B,Σ sygnał z kanału A B sygnał z kanału B A sygnał z kanału A B sygnał z kanału B A&B (klawisze A i B jednocześnie wciśnięte) A&B sygnał pobierany jest przemiennie z częstotliwością podstawy czasu z kanału A iz kanału B. W torze Y wymusza pracę przemienną dla wszystkich współczynników czasu. Σ sygnał z kanału B
8 EXT A,B,A&B,Σ sygnał zewnętrzny 50 Hz (klawisze B i EXT jednocześnie wciśnięte) A,B,A&B,Σ sygnał o częstotliwości sieci zasilającej Progi wyzwalania dla poszczególnych rodzajów pracy podstawy czasu (sygnał sinusoidalny): Rodzaj pracy Pasmo,częstotliwość lub zakres współczynników czasu Minimalna wartość sygnału wyzwalającego wew. [dz] zew. [dz] AUTO, NORM 10Hz - 20Hz 20Hz - 5MHz 5MHz - 15 MHZ 1 0,3 1 0,4 0,2 0,4 HF 10 Mhz - 50 Mhz 0,5 0,3 TV H 50ns/dz -50µs/dz bez 2 0,8 V 0,1ms/dz -0,5s/dz ekspansji Drżenie podstawy czasu dla rodzaju pracy HF przy wyzwalaniu zewnętrznym sygnałem sinusoidalnym 50 MHz o wysokości 2 dz : <1ns Zakres regulacji poziomu wyzwalania (sygnał sinusoidalny): NORM: wew.: >16dz pp zew.: >6V pp AUTO: zakres poziomu zależy od wielkości sygnału wyzwalającego: wew: obraz 0,5dz pp: ~0,5% obraz 5dz pp; <5dz zew: sygnał 190mV pp: ~250mV sygnał 2mV pp: <2V 3.7 KALIBRATOR: Sygnał kalibratora: Napięcie wyjściowe: fala prostokątna 1kHz o polaryzacji dodatniej z linią bazową na potencjale masy. 1V pp na obciążeniu 1MΩ Błąd roboczy : częstotliwości: <0,5% amplitudy: <3% Rezystancja wyjściowa: 450Ω +-9Ω 3.8 TESTER : Sygnał sterujący: sinusoidalny 50Hz napięcie 14V +- 10% Rezystancja źródła sygnału: 500 Ω +-5% Współczynnik odchylania w osi X: 2V/dz Błąd roboczy wpółczynnika odzchylania w osi X: <5% Zakres przesuwu w osi X: zgrubny: >5,5dz dokładny: >+-0,5dz Współczynnik odchylania w osi X: 5mA/dz 8
9 Błąd roboczy zera prądu gniazda TEST: +-1mA w stosunku do środka ekranu Błąd roboczy współczynnika odchylania w osi Y: <5% 3.9 MODULACJA JASKRAWOŚCI: Sprzężenie: stało prądowe, sygnał +3V wygasza obraz Rezystancja wejściowa: 1.6kΩ ±20% Czułość dla sygnału sinusoidalnego 50kHz : 2V pp powoduje zauważalną zmianę jaskrawości przy minimalnym jej poziomie. Zakres częstotliwości przy sygnale 6V pp : 0+500kHZ Maksymalne dopuszczalne napięcie na wejściu modulacji jaskrawości z AXIS IN < napięcie stałe lub stałę+ międzyszczytowe zmienne > : ± WYMAGANIA KLIMATYCZNE: Przyrząd spełnia wymagania wytrzymałości i odporności wg PN-75/T-06500/06 dla przyrządów grópy B przy warunkach kondycjonowania wstępnego: temperatura: 23 C ± 2C wilgotność względna: 45% + 75% ciśnienie: hPa Przyrząd poddawany próbie: wytrzymałość na suche gorąco < + 55 C; wil;gotność względna 20% czas 8h > wytrzymałośc na zimno < -25 C; czas 8h > wytrzymałość na wilgotne gorąco stałe < w opakowaniu transportowym, +40 C; wilgotność 93±2/3%; czas 96h > po czasie regeneracji w warunkach kondycjonowania wstępnego spełnia wszystkie wymagania WYMAGANIA MECHANICZNE: Przyrząd bez opakowania, po próbie wytrzymałości na udary wielokrotnie < dla przyrządów grópy M3 >, zgodnej z PN-88/T-06500/07 i PN-85/E-04605/02 spełnia wszystkie wymienione wymagania niniejszej instrukcji. Parametry próby : ilość udarów: 4000 przyśpieszenie: 150m/s 2 czas trwania impulsu: 8ms kształt impulsu: połowa cyklu przebiegu sinusoidalnego WYMAGANIA BEZPIECZEŃSTWA OBSŁUGI: Przyrząd spełnia wymagania bezpieczeństwa obsługi wymagane dla przyrządów I klasy ochronności o napięciu zasilającym 220V wartości skutecznej wg PN-84/T-06500/ DOPUSZCZALNE ZAKŁUCENIA: Przyrząd nie wytwarza zewnętrznego pola elektromagnetycznego lub napięć przekraczających poziom N.wg PN-84/E-06208/ ZGODNOŚĆ Z NORMAMI: 9
10 Wykonanie wszystkich części oraz montaż mechaniczny i elektryczny są zgodne z dokumentacją konstrukcyjną wg rusunku zestawionego H oraz z normami: PN-86/T PN-85/T-06500/ Pn-76/T PN-78/T PN-84/E PN- 85/E-04605/02. PN-84/E-06208/ EKSPLOATACJA 4.1. BEZPIECZEŃSTWO EKSPLOATACJI: Źrodło zasilania Przyrząd spełnia wymagania I klasy ochronności, w związku z powyższym powinien być być zasilany z gniazda sieciowego ze stykiem ochronnym zerowania. maksymalne dopuszczalne napięcie zasilające 250Vsk jest określone jako napięcie między bolcami na wtyku sieciowym lub jako napięcie między dowolnym bolcem we wtyku zasilającym a masą oscyloskopu. Symbol we wnętrzy oscyloskopu oznzczający napięcie >1000V. Bezpieczniki Dla uniknięcia uszkodzeń należy stosować wkładki bezpiecznikowe topikowe zgodne z oznaczeniem na tylnej płycie oscyloskopu < WTAT 250/630 >. Nie należy włączac i eksploatować oscyloskopu w atmosferze wybuchowej. Masa elektryczna oscyloskopu Masa gniazd wejściowych oscyloskopu i masy dołączonych do tych gniazd sąd pomiarowych są połączone z masą oscyloskopu i stykiem ochronnym we wtyczce sieciowej i nie mogą być dołączone do punktów będących pod napięciem w stosunku do styku ochronnego. Strojenie i naprawy W przypadku stwierdzenia nieprawidłowej pracy oscyloskopu należy wyłączyć zasilanie i odłączyć oscyloskp od sieci. Strojenie i naprawy może przeprowadzić tylko odpowiednio wykwalifikowany personel. Obudowa Nie nalży eksploatować przyrządu ze zdjętą obudową WŁACZENIE DO SIECI: Rączka służąca do przenoszenia, umożliwia podparcie oscyloskopu w pozycji wygodnej do pomiarów. W pozycji podpierającej oscyloskop płytą czołową ukośnie do góry, rączka wsuwa się około 1cm w zawiasy i zostaje zablokowana tak, że jej obrót wokół osi nie jest możliwy. Pokrętła przesuwów: 6, 8 i 20 należy ustawić w położenie środkowe, przełącznikiem 7 wybrać rodzaj pracy A, przełącznikiem 18 - rodzaj wyzwalania AUTO, pokrętło jaskrawości 3 - w położenie środkowe. Po włączeniu wtyki sznura sieciowego do gniazda ze stykiem ochronnym i włączeniu oscyloskopu przez wciśnięcie przycisku 4 zaświeci się dioda 5 sygnalizująca włączenie oscyloskopu do sieci. Po kilkunastu sekundach, popojawieniu się linii na ekranie należy ustawić pokrętłami 3 i 1 optymalnie jaskrawości i ostrości. Korekcję astygmatyzmu można przeprowadzić pokrętłem 2. Zaleca się ustawienie pokrętłem płynnej regulacji wzmocnienia 28 i 29 w prawym skrajnym położeniu < aż do zaskoczenia zapadki >, gdyż późniejsze zapomnienie i odczyt współczynnika odchylenia może spowodować powstanie dużego błędu. 10
11 Pulsowanie diody 11 lub 12 sygnalizuje, że pokrętło13 płynnej regulacji współczynnika czasu znajduje się w pozycji niekalibrowanej. Kalibrawane współczynniki czasu są przy pokrętle 13 w lewej skrajnej pozycji < po zaskoczeniu zapadki >. 4.3.PRZYGOTOWANIE DO POMIARÓW: Po 30 minutech od włączenia < czas nagrzewania > wykonaj poniższą procedurę. Ustaw rodzaj pracy podstawy czasu AUTO; współczynnik czasu 10µs/dz; rodzaj pracy A; sprzężenie "~". Przesuwem 6 ustaw linię na środku ekranu. Reguluj potencjometr 42 < dostępny od dołu oscyloskopu > tak, aby przy przełączeniu przełącznikiem 33 z 5mV/dz na 10mV/dz, linia nie przesuwała się. Ustaw rodzaj pracy B; sprzężanie "~". Przesówem 8 ustaw linię na środku ekranu. Reguluj potencjometr 41 < dostępny od dołu oscyloskopu > tak, aby przy przełączaniu przełącznikiem 24 z 5mV/dz na 10mV/dz, linia nie przesuwała się. Do kalibracji współczynników odchylenia pionowego kanału A i kanału B służą dwa pokrętła 25 i 32 oddzielnie dla każdego kanału, dostępne na płycie czołowej oscyloskopu. W celu przeprowadzenia kalibracji należy przełączniki współczynnikow odchylenia 24 i 33 ustawić w położeniu 0.2ms/dz, przełączniki spżęrzenia 26 i 31 w pozycji" = " a pokrętła płynnej rwegulacji wzmocnienia 28 i 29 w położeniu kalibrowaym < prawym skrajnym >. Przełącznik wpółczynnika czasu 14 należy ustawić w pozycji 0.2ms/dz <bez ekspansji - przełącznik 10 wciśnięty; dioda 12 świeci światłem ciągłym >. Do wejścia kalibrowanego kanału należy przyłożyć sygnał z wyjścia kalibratora oscyloskopu i regulując pokrętłem wzmocnienia GAIN < 25 lub 32 > ustawić przebieg na wartość nominalną, tj.5dz. O ile oscyloskop ma pracować z sondą, kalibrację toru odchyenia pionowego należy przeprowadzić razem z sondą. Sonda powinna być skompensowana, tzn. przebieg na ekranie powinien być przebiegiem prostokątnym. Sprawdź błąd współczynnika czasu < okres przebiegu powinien wynsić 5dz > POMIAR WARTOŚĆI NAPIĘCIA: 5.4 POMIARY Uwaga: Pamiętaj o kalibracji współczynników odchylenia i kompensowaniu sondy przed pomiarem. Mierzony przebieg doprowadza się do gniazda wejściowego Y.Dla sprzężenia ` = ` wejście jest sprzężone stałoprądowo ze źródłem sygnału,co umożliwia pomiar napięcia stałego lub napięcia zmiennego razem ze składową stałą. Sprzężenie `=`może być stosowane do większości pomiarów. W pozycji `~` można dokonywać pomiarów małych sygnałów (minimalny współczynnik odchylania) nałożonych na dużą składową stałą.ograniczeniem jest tu maksymalne dopuszczalne napięcie wyjściowe równe 220V. W pozycji ` ` można ustawić poziom odniesienia bez potrzeby dołączania oscyloskopu do źródła sygnału.wejście wzmacniacza zastaje wówczas dołączone do masy, a źródło sygnału jest obciążone impedancją wynikającą z szeregowego połączenia kondensatora 22nF i rezystora 1MΩ. Na rysunku 4.1 pokazano przykład pomiaru wartości między szczytowej napięcia zmiennego. 11

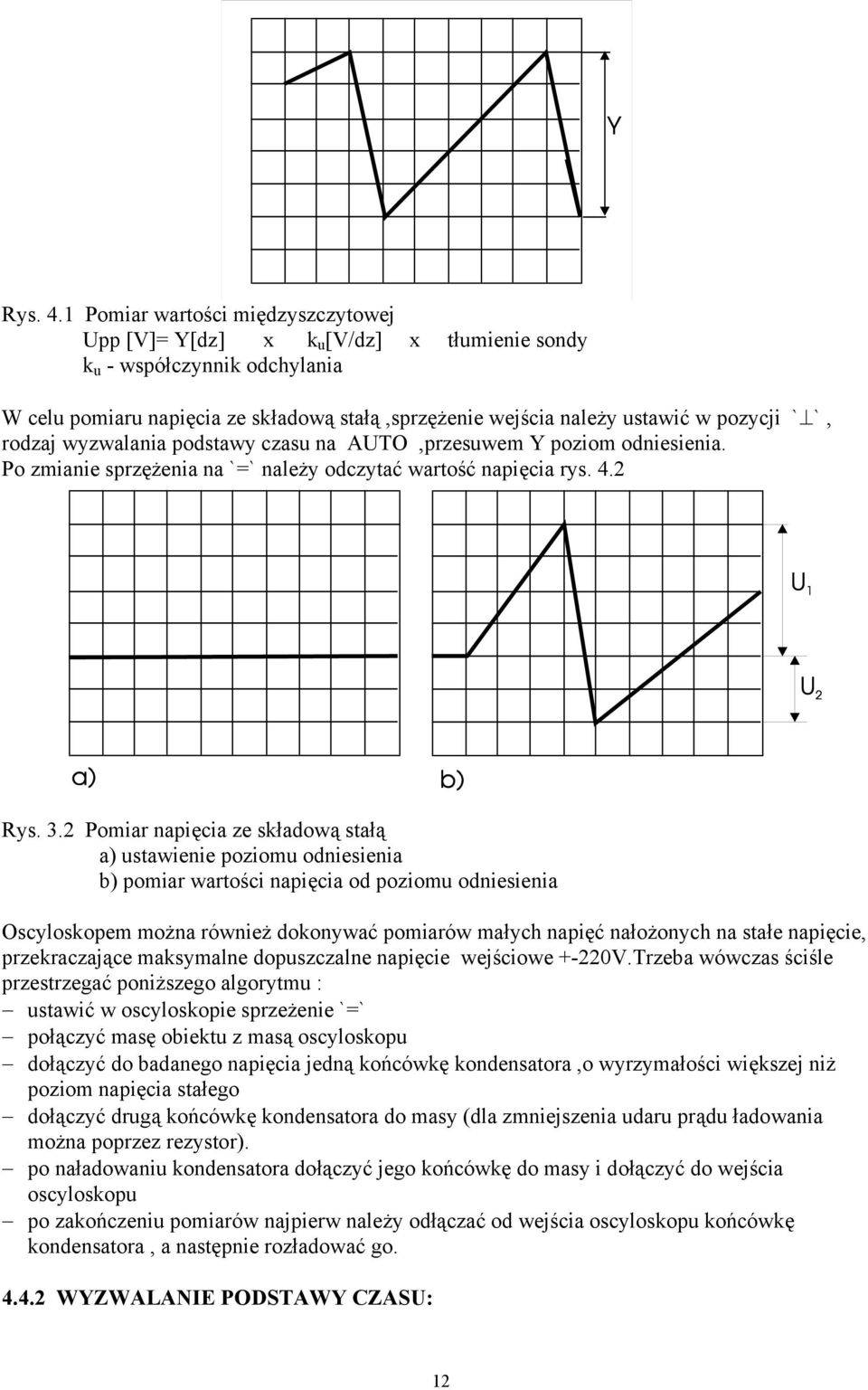

12 Rys. 4.1 Pomiar wartości międzyszczytowej Upp [V]= Y[dz] x k u [V/dz] x tłumienie sondy k u - współczynnik odchylania W celu pomiaru napięcia ze składową stałą,sprzężenie wejścia należy ustawić w pozycji ` `, rodzaj wyzwalania podstawy czasu na AUTO,przesuwem Y poziom odniesienia. Po zmianie sprzężenia na `=` należy odczytać wartość napięcia rys. 4.2 Rys. 3.2 Pomiar napięcia ze składową stałą a) ustawienie poziomu odniesienia b) pomiar wartości napięcia od poziomu odniesienia Oscyloskopem można również dokonywać pomiarów małych napięć nałożonych na stałe napięcie, przekraczające maksymalne dopuszczalne napięcie wejściowe +-220V.Trzeba wówczas ściśle przestrzegać poniższego algorytmu : ustawić w oscyloskopie sprzeżenie `=` połączyć masę obiektu z masą oscyloskopu dołączyć do badanego napięcia jedną końcówkę kondensatora,o wyrzymałości większej niż poziom napięcia stałego dołączyć drugą końcówkę kondensatora do masy (dla zmniejszenia udaru prądu ładowania można poprzez rezystor). po naładowaniu kondensatora dołączyć jego końcówkę do masy i dołączyć do wejścia oscyloskopu po zakończeniu pomiarów najpierw należy odłączać od wejścia oscyloskopu końcówkę kondensatora, a następnie rozładować go WYZWALANIE PODSTAWY CZASU: 12
13 Dla większości zastosowań podstawę czasu wyzwala się sygnałem wewnętrznym, dostarczonym z kanału A lub B w zależność od pozycji przełącznika SCURCE 21. Wielkość sygnału wyzwalającego nie zależy od rodzaju pracy toru odchylenia pionowego. O ile doprowadzimy do prawidłowego wyzwalania podstawy czasu sygnałem np. z kanału B, to zmiana rodzaju pracy przełącznikiem 7 na jeden z rodzajów: A,B A&B,Σ nie spowoduje zmiany warunków wyzwalania. Wpływ warunków wyzwalania mają pokrętła: współczynnik odchylenia i płynna regulacja współczynnika odchylenia. Przełącznikiem 16 wybieramy zbocze przebiegui, od którego chcemy wyzwolić podstawę czasu. Pokrętłem 15 ustawiamy poziom wyzwalania, od którego ma nastąpić wyzwolenie podstawy czasu. Na rys.5.3. pokazano wpływ pokrętła 15 i przełącznika 16 na punkt wyzwalania i położenie czasowe przebiegu. Dla porównania różnyvh przebiegów < dla zachowania stałych warunków wyzwalania > można wyzwalać podstawę czasu przebiegiem doprowadzonym do gniazda TRIG IN i wciśnięciu w przełączniku SOURCE klawisza EXT. Obserwowane w tym przypadku różne, doprowadzone do gniazd wejściowych Y sygnały, będą miały wspólny czasowy przebieg odniesienia. Możliwe jest doprowadzenie sygnału wyzwalającego do gniazda TRIG IN przez sondę RC 10ΩM 1:10; Jednak w tym przypadku uzyskuje się zmniejszoną czułość układu wyzwalania. Podczas wyzwalania podstawy czasu przebiegami o wyższych częstotliwościach, po ustaleniu rodzaju wyzwalania HF < wciśnięte klawisze AUTO i NORM >, regulację w celu uzyskania stabilnego obrazu należy przeprowadzić jednocześnie pokrętłami 15 i HOLDOFF. Wpływ pokrętła HOLDOFF na wyzwalanie przegiegami o częstotliwościach mniejszych od 2MHz jest do pominięcia Rys. 4.3 Wybór punktu wyzwalania na mierzonym przebiegu. 13

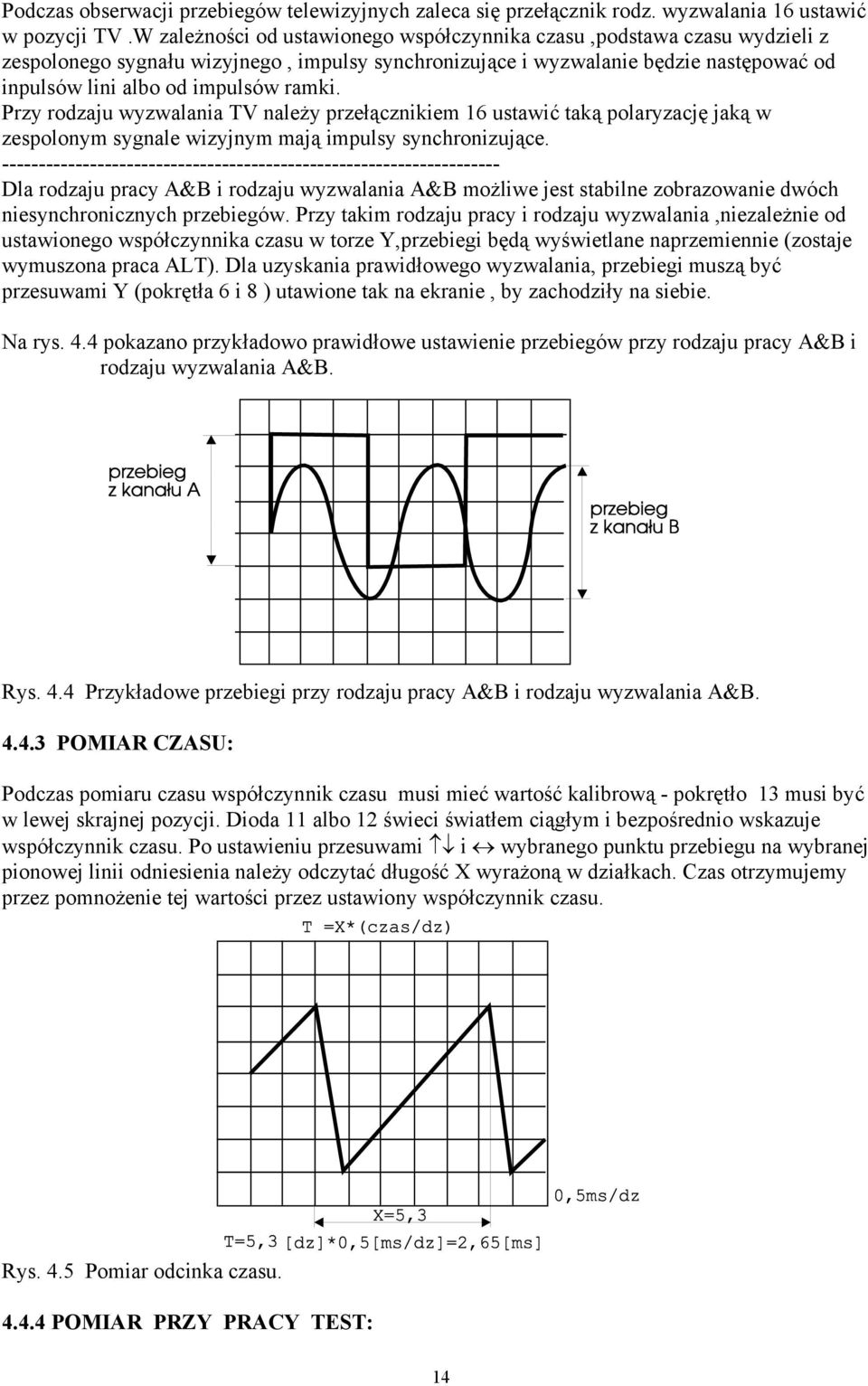

14 Podczas obserwacji przebiegów telewizyjnych zaleca się przełącznik rodz. wyzwalania 16 ustawić w pozycji TV.W zależności od ustawionego współczynnika czasu,podstawa czasu wydzieli z zespolonego sygnału wizyjnego, impulsy synchronizujące i wyzwalanie będzie następować od inpulsów lini albo od impulsów ramki. Przy rodzaju wyzwalania TV należy przełącznikiem 16 ustawić taką polaryzację jaką w zespolonym sygnale wizyjnym mają impulsy synchronizujące Dla rodzaju pracy A&B i rodzaju wyzwalania A&B możliwe jest stabilne zobrazowanie dwóch niesynchronicznych przebiegów. Przy takim rodzaju pracy i rodzaju wyzwalania,niezależnie od ustawionego współczynnika czasu w torze Y,przebiegi będą wyświetlane naprzemiennie (zostaje wymuszona praca ALT). Dla uzyskania prawidłowego wyzwalania, przebiegi muszą być przesuwami Y (pokrętła 6 i 8 ) utawione tak na ekranie, by zachodziły na siebie. Na rys. 4.4 pokazano przykładowo prawidłowe ustawienie przebiegów przy rodzaju pracy A&B i rodzaju wyzwalania A&B. Rys. 4.4 Przykładowe przebiegi przy rodzaju pracy A&B i rodzaju wyzwalania A&B POMIAR CZASU: Podczas pomiaru czasu współczynnik czasu musi mieć wartość kalibrową - pokrętło 13 musi być w lewej skrajnej pozycji. Dioda 11 albo 12 świeci światłem ciągłym i bezpośrednio wskazuje współczynnik czasu. Po ustawieniu przesuwami i wybranego punktu przebiegu na wybranej pionowej linii odniesienia należy odczytać długość X wyrażoną w działkach. Czas otrzymujemy przez pomnożenie tej wartości przez ustawiony współczynnik czasu. Rys. 4.5 Pomiar odcinka czasu POMIAR PRZY PRACY TEST: 14

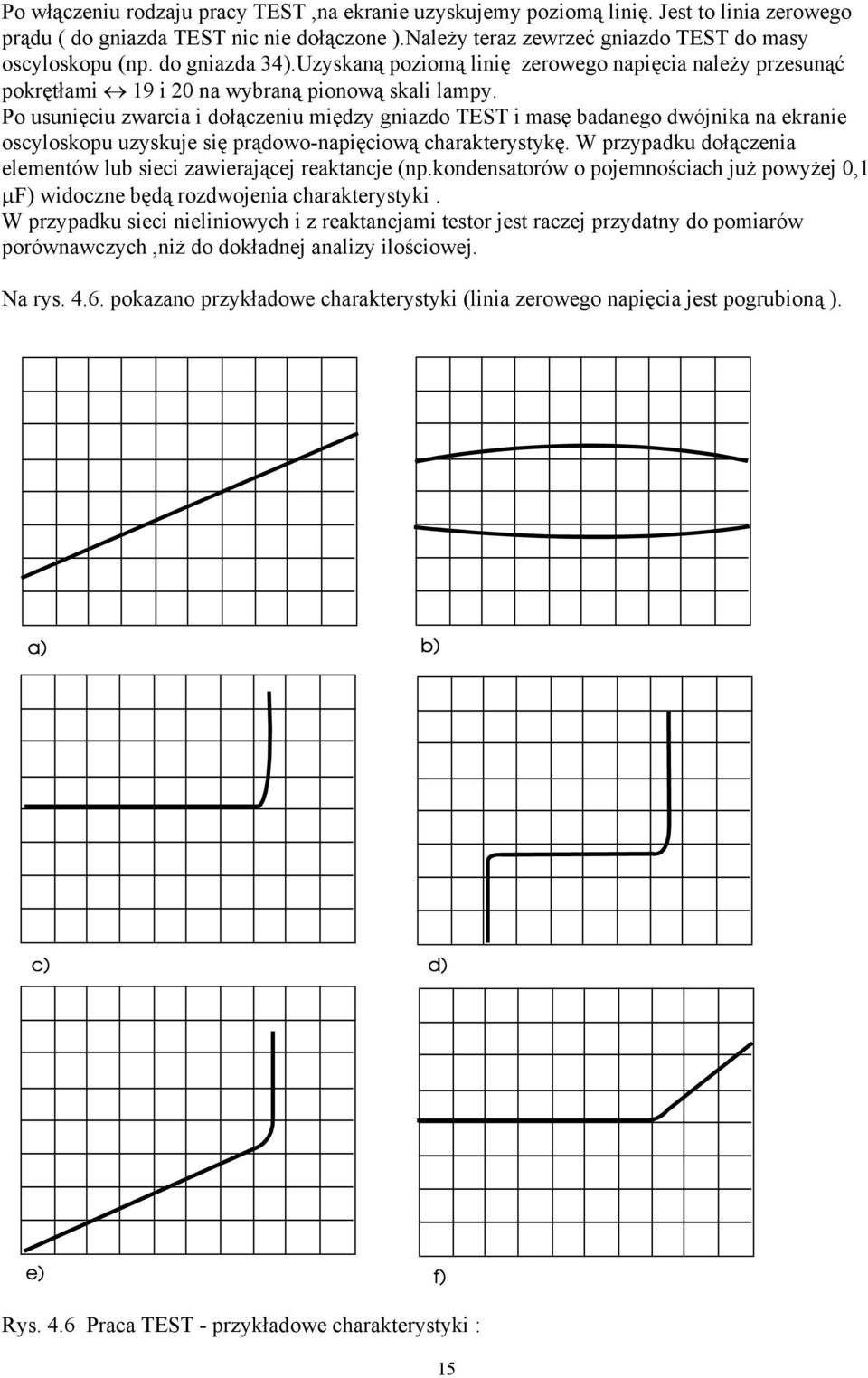

15 Po włączeniu rodzaju pracy TEST,na ekranie uzyskujemy poziomą linię. Jest to linia zerowego prądu ( do gniazda TEST nic nie dołączone ).Należy teraz zewrzeć gniazdo TEST do masy oscyloskopu (np. do gniazda 34).Uzyskaną poziomą linię zerowego napięcia należy przesunąć pokrętłami 19 i 20 na wybraną pionową skali lampy. Po usunięciu zwarcia i dołączeniu między gniazdo TEST i masę badanego dwójnika na ekranie oscyloskopu uzyskuje się prądowo-napięciową charakterystykę. W przypadku dołączenia elementów lub sieci zawierającej reaktancje (np.kondensatorów o pojemnościach już powyżej 0,1 µf) widoczne będą rozdwojenia charakterystyki. W przypadku sieci nieliniowych i z reaktancjami testor jest raczej przydatny do pomiarów porównawczych,niż do dokładnej analizy ilościowej. Na rys pokazano przykładowe charakterystyki (linia zerowego napięcia jest pogrubioną ). Rys. 4.6 Praca TEST - przykładowe charakterystyki : 15
16 a) rezystor 800Ω b) kondensator 1µF c) dioda d) dioda z wstecznym przebiciem e) dioda połączona równolegle z rezystorem f) dioda połączona szeregowo z rezystorem 5.1 OGÓLNE WARUNKI BADAŃ: 5.SPRAWDZENIE STANU TECHNICZNEGO: Zgodnie z PN-86/T p badania należy wykonać na oscyloskopie gotowym do pracy. Przed badaniem należy przeprowadzić reklimatyzację w warunkach odniesienia. Przed badaniem należy przyrząd zostawić włączony do sieci o napięciu znamionowym na czas co majmniej 30 minut. Przy badaniach należy stosować sinusoidalne i impulsowe przebiegi odniesienia zgodne z PN-86/T Błędy podstawowe należy sprawdzać w warunkach odniesienia wg poniższej tablicy. Warunki odniesienia Wielkość wpływająca Temperatura otoczenia Wilgotność względna Ciśnienie atmosferyczne Napięcie sieci zasilającej Współczynnik zawartości harmonicznych napięcia zasilającego Drgania i wstrząsy Położenie przyrządu Pole magnetyczne i elektryczne Prędkość ruchu powietrza Zakłócenia radio-elektryczne Jaskrawość natężenia wiązki elektronowej Wartość znamionowa lub zakres 23 0 C C 45% + 75% hpa 220V h<5% pomijalnie małe poziome normalne pomijalnie małe 0-0,2 m/s pomijalnie małe dowolna wartość 16
