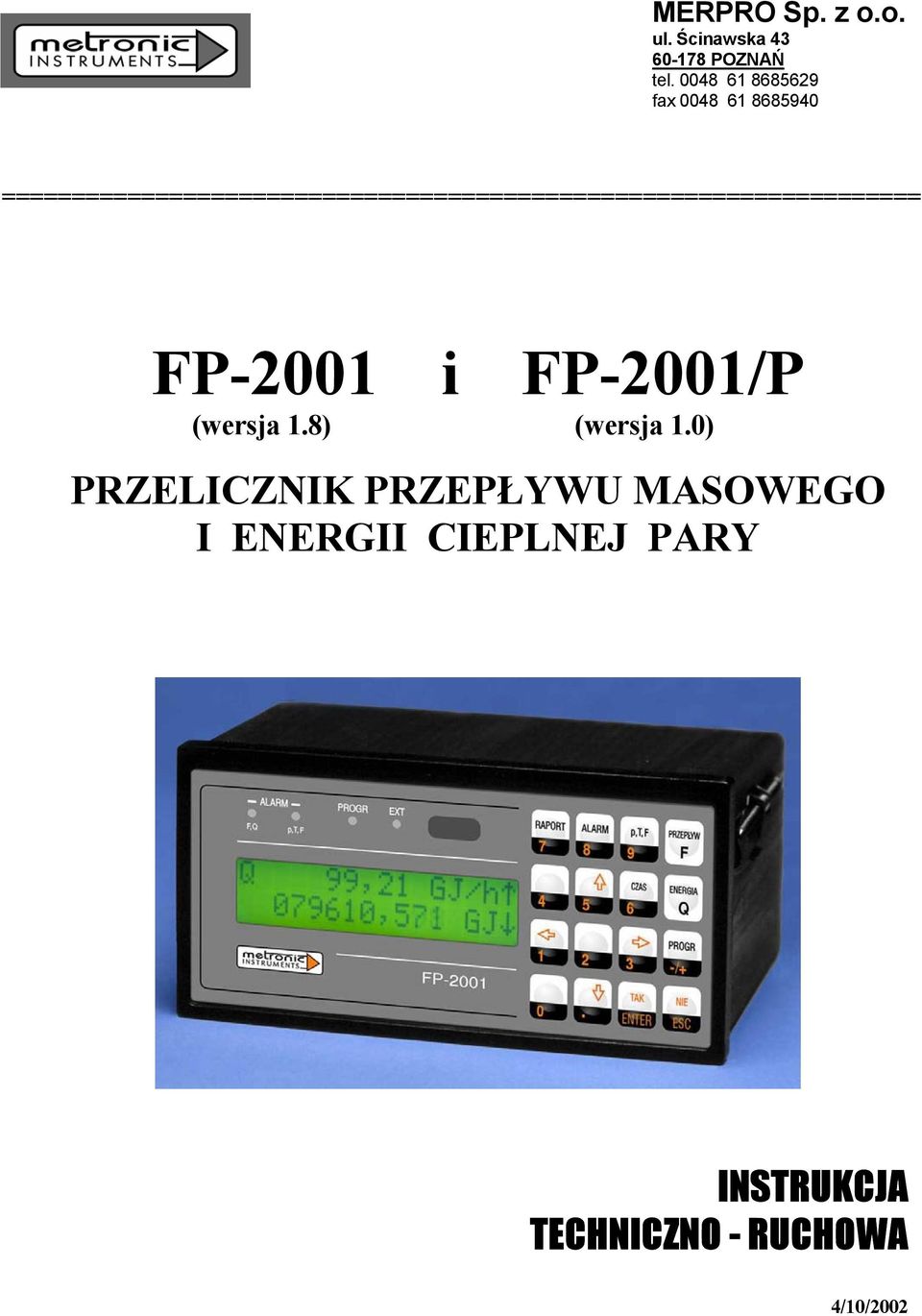

1 MERPRO Sp. z o.o. ul. Ścinawska POZNAŃ tel fax ================================================================== FP-2001 i FP-2001/P (wersja 1.8) (wersja 1.0) PRZELICZNIK PRZEPŁYWU MASOWEGO I ENERGII CIEPLNEJ PARY INSTRUKCJA TECHNICZNO - RUCHOWA 4/10/2002

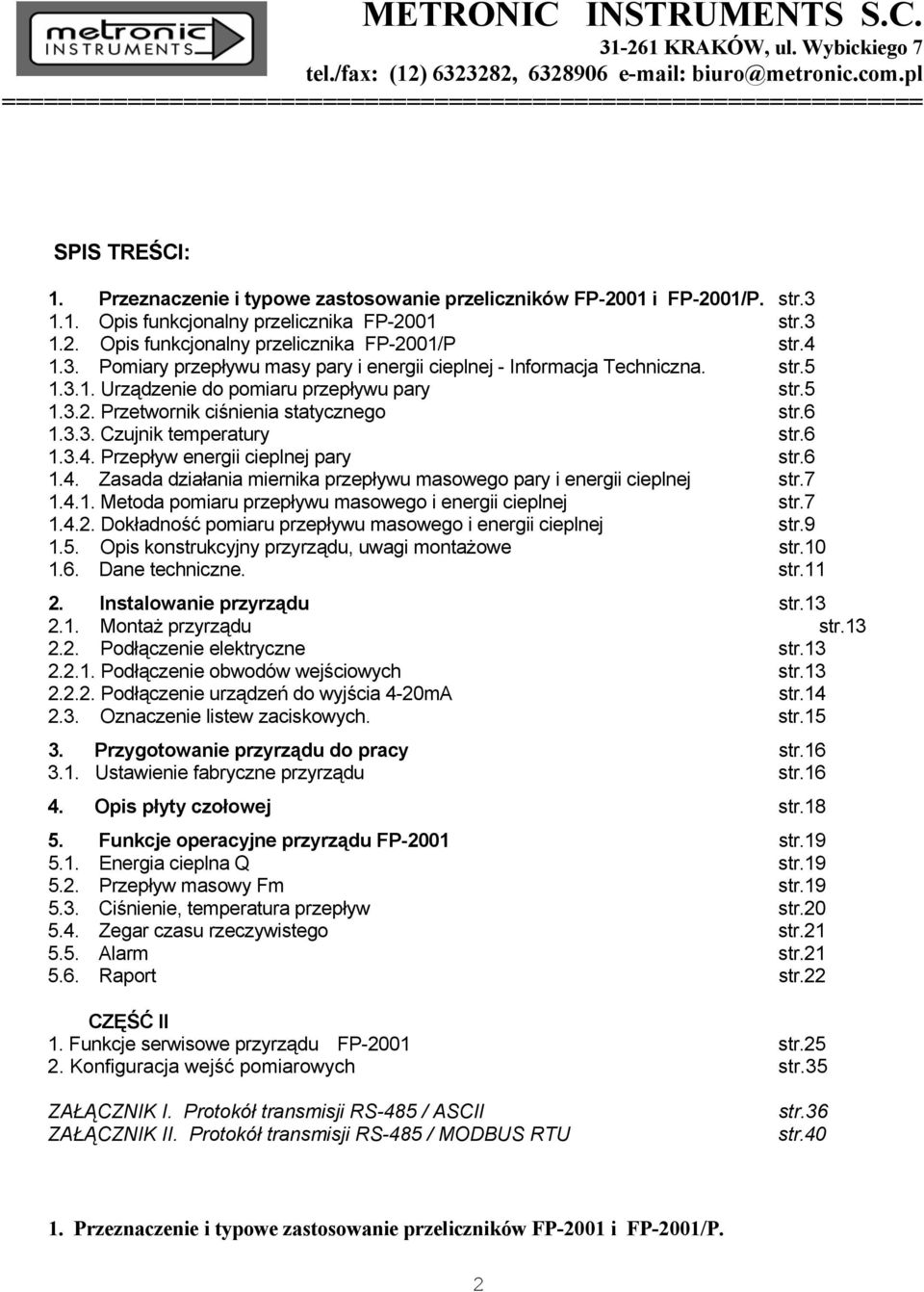

2 METRONIC INSTRUMENTS S.C KRAKÓW, ul. Wybickiego 7 tel./fax: (12) , biuro@metronic.com.pl ================================================================== SPIS TREŚCI: 1. Przeznaczenie i typowe zastosowanie przeliczników FP-2001 i FP-2001/P. str Opis funkcjonalny przelicznika FP-2001 str Opis funkcjonalny przelicznika FP-2001/P str Pomiary przepływu masy pary i energii cieplnej - Informacja Techniczna. str Urządzenie do pomiaru przepływu pary str Przetwornik ciśnienia statycznego str Czujnik temperatury str Przepływ energii cieplnej pary str Zasada działania miernika przepływu masowego pary i energii cieplnej str Metoda pomiaru przepływu masowego i energii cieplnej str Dokładność pomiaru przepływu masowego i energii cieplnej str Opis konstrukcyjny przyrządu, uwagi montażowe str Dane techniczne. str Instalowanie przyrządu str Montaż przyrządu str Podłączenie elektryczne str Podłączenie obwodów wejściowych str Podłączenie urządzeń do wyjścia 4-20mA str Oznaczenie listew zaciskowych. str Przygotowanie przyrządu do pracy str Ustawienie fabryczne przyrządu str Opis płyty czołowej str Funkcje operacyjne przyrządu FP-2001 str Energia cieplna Q str Przepływ masowy Fm str Ciśnienie, temperatura przepływ str Zegar czasu rzeczywistego str Alarm str Raport str.22 CZĘŚĆ II 1. Funkcje serwisowe przyrządu FP-2001 str Konfiguracja wejść pomiarowych str.35 ZAŁĄCZNIK I. Protokół transmisji RS-485 / ASCII ZAŁĄCZNIK II. Protokół transmisji RS-485 / MODBUS RTU str.36 str Przeznaczenie i typowe zastosowanie przeliczników FP-2001 i FP-2001/P. 2

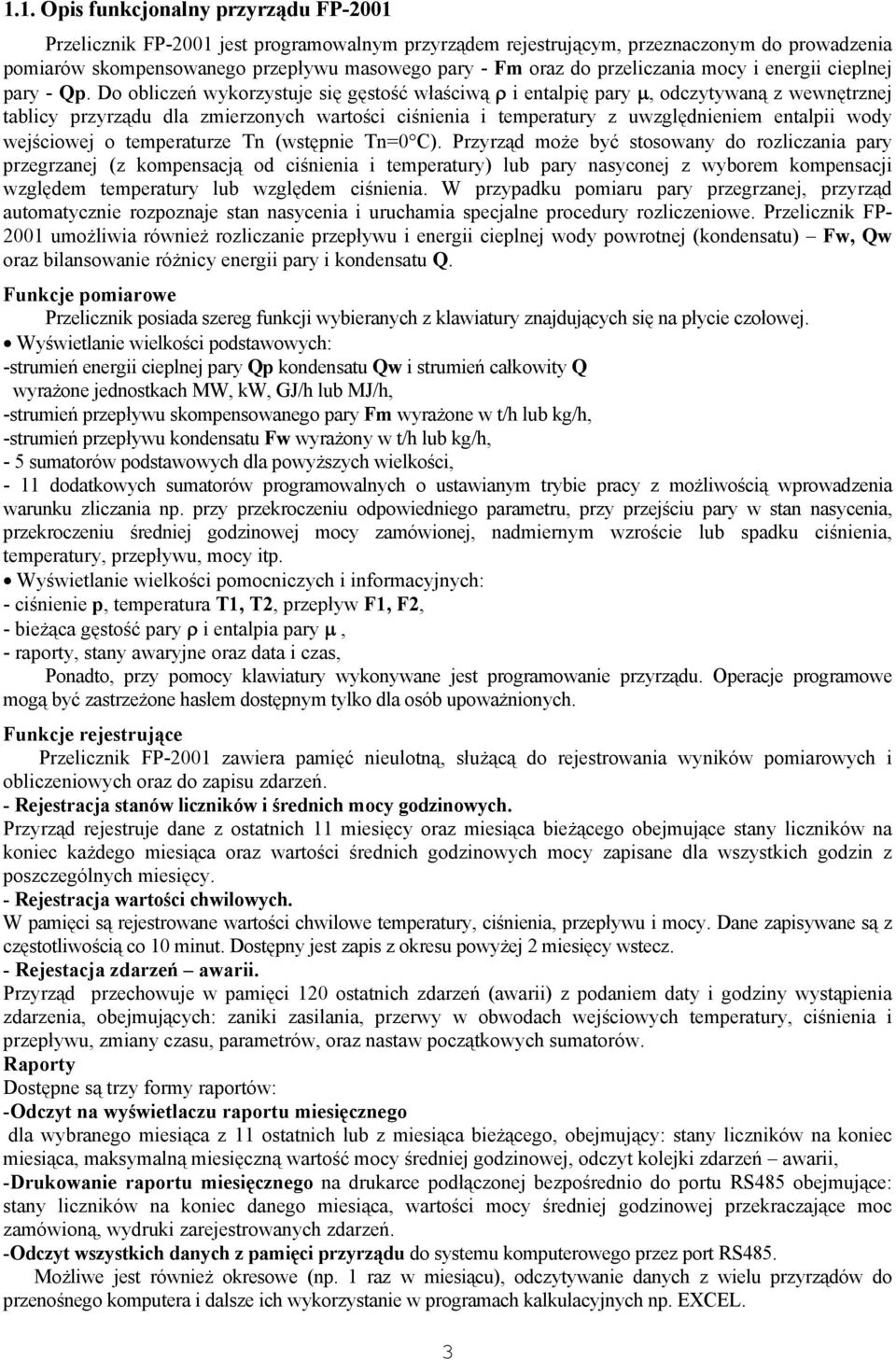

3 1.1. Opis funkcjonalny przyrządu FP-2001 Przelicznik FP-2001 jest programowalnym przyrządem rejestrującym, przeznaczonym do prowadzenia pomiarów skompensowanego przepływu masowego pary - Fm oraz do przeliczania mocy i energii cieplnej pary - Qp. Do obliczeń wykorzystuje się gęstość właściwą ρ i entalpię pary µ, odczytywaną z wewnętrznej tablicy przyrządu dla zmierzonych wartości ciśnienia i temperatury z uwzględnieniem entalpii wody wejściowej o temperaturze Tn (wstępnie Tn=0 C). Przyrząd może być stosowany do rozliczania pary przegrzanej (z kompensacją od ciśnienia i temperatury) lub pary nasyconej z wyborem kompensacji względem temperatury lub względem ciśnienia. W przypadku pomiaru pary przegrzanej, przyrząd automatycznie rozpoznaje stan nasycenia i uruchamia specjalne procedury rozliczeniowe. Przelicznik FP umożliwia również rozliczanie przepływu i energii cieplnej wody powrotnej (kondensatu) Fw, Qw oraz bilansowanie różnicy energii pary i kondensatu Q. Funkcje pomiarowe Przelicznik posiada szereg funkcji wybieranych z klawiatury znajdujących się na płycie czołowej. Wyświetlanie wielkości podstawowych: -strumień energii cieplnej pary Qp kondensatu Qw i strumień całkowity Q wyrażone jednostkach MW, kw, GJ/h lub MJ/h, -strumień przepływu skompensowanego pary Fm wyrażone w t/h lub kg/h, -strumień przepływu kondensatu Fw wyrażony w t/h lub kg/h, - 5 sumatorów podstawowych dla powyższych wielkości, - 11 dodatkowych sumatorów programowalnych o ustawianym trybie pracy z możliwością wprowadzenia warunku zliczania np. przy przekroczeniu odpowiedniego parametru, przy przejściu pary w stan nasycenia, przekroczeniu średniej godzinowej mocy zamówionej, nadmiernym wzroście lub spadku ciśnienia, temperatury, przepływu, mocy itp. Wyświetlanie wielkości pomocniczych i informacyjnych: - ciśnienie p, temperatura T1, T2, przepływ F1, F2, - bieżąca gęstość pary ρ i entalpia pary µ, - raporty, stany awaryjne oraz data i czas, Ponadto, przy pomocy klawiatury wykonywane jest programowanie przyrządu. Operacje programowe mogą być zastrzeżone hasłem dostępnym tylko dla osób upoważnionych. Funkcje rejestrujące Przelicznik FP-2001 zawiera pamięć nieulotną, służącą do rejestrowania wyników pomiarowych i obliczeniowych oraz do zapisu zdarzeń. - Rejestracja stanów liczników i średnich mocy godzinowych. Przyrząd rejestruje dane z ostatnich 11 miesięcy oraz miesiąca bieżącego obejmujące stany liczników na koniec każdego miesiąca oraz wartości średnich godzinowych mocy zapisane dla wszystkich godzin z poszczególnych miesięcy. - Rejestracja wartości chwilowych. W pamięci są rejestrowane wartości chwilowe temperatury, ciśnienia, przepływu i mocy. Dane zapisywane są z częstotliwością co 10 minut. Dostępny jest zapis z okresu powyżej 2 miesięcy wstecz. - Rejestacja zdarzeń awarii. Przyrząd przechowuje w pamięci 120 ostatnich zdarzeń (awarii) z podaniem daty i godziny wystąpienia zdarzenia, obejmujących: zaniki zasilania, przerwy w obwodach wejściowych temperatury, ciśnienia i przepływu, zmiany czasu, parametrów, oraz nastaw początkowych sumatorów. Raporty Dostępne są trzy formy raportów: -Odczyt na wyświetlaczu raportu miesięcznego dla wybranego miesiąca z 11 ostatnich lub z miesiąca bieżącego, obejmujący: stany liczników na koniec miesiąca, maksymalną miesięczną wartość mocy średniej godzinowej, odczyt kolejki zdarzeń awarii, -Drukowanie raportu miesięcznego na drukarce podłączonej bezpośrednio do portu RS485 obejmujące: stany liczników na koniec danego miesiąca, wartości mocy średniej godzinowej przekraczające moc zamówioną, wydruki zarejestrowanych zdarzeń. -Odczyt wszystkich danych z pamięci przyrządu do systemu komputerowego przez port RS485. Możliwe jest również okresowe (np. 1 raz w miesiącu), odczytywanie danych z wielu przyrządów do przenośnego komputera i dalsze ich wykorzystanie w programach kalkulacyjnych np. EXCEL. 3

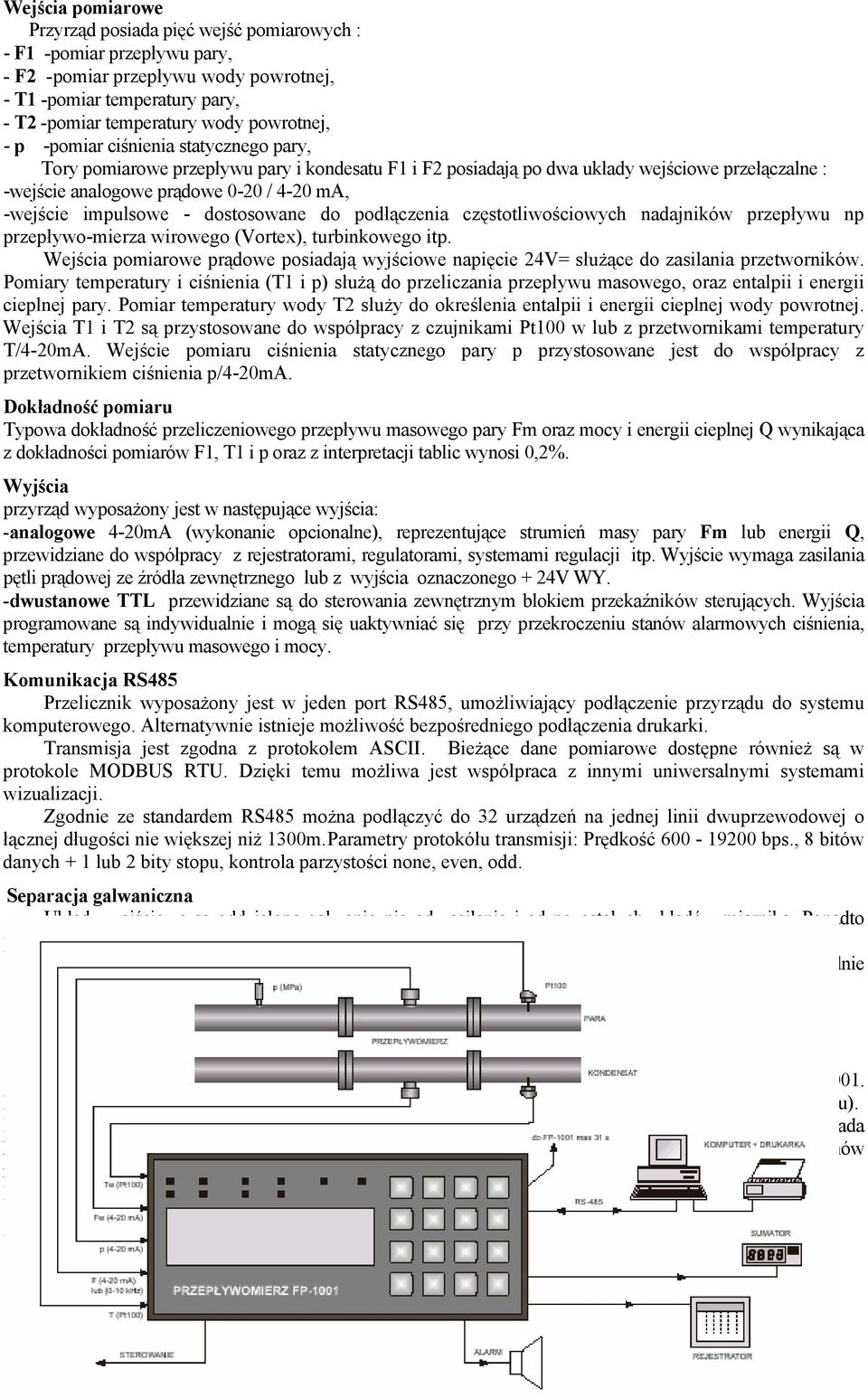

4 Wejścia pomiarowe Przyrząd posiada pięć wejść pomiarowych : - F1 -pomiar przepływu pary, - F2 -pomiar przepływu wody powrotnej, - T1 -pomiar temperatury pary, - T2 -pomiar temperatury wody powrotnej, - p -pomiar ciśnienia statycznego pary, Tory pomiarowe przepływu pary i kondesatu F1 i F2 posiadają po dwa układy wejściowe przełączalne : -wejście analogowe prądowe 0-20 / 4-20 ma, -wejście impulsowe - dostosowane do podłączenia częstotliwościowych nadajników przepływu np przepływo-mierza wirowego (Vortex), turbinkowego itp. Wejścia pomiarowe prądowe posiadają wyjściowe napięcie 24V= służące do zasilania przetworników. Pomiary temperatury i ciśnienia (T1 i p) służą do przeliczania przepływu masowego, oraz entalpii i energii cieplnej pary. Pomiar temperatury wody T2 służy do określenia entalpii i energii cieplnej wody powrotnej. Wejścia T1 i T2 są przystosowane do współpracy z czujnikami Pt100 w lub z przetwornikami temperatury T/4-20mA. Wejście pomiaru ciśnienia statycznego pary p przystosowane jest do współpracy z przetwornikiem ciśnienia p/4-20ma. Dokładność pomiaru Typowa dokładność przeliczeniowego przepływu masowego pary Fm oraz mocy i energii cieplnej Q wynikająca z dokładności pomiarów F1, T1 i p oraz z interpretacji tablic wynosi 0,2%. Wyjścia przyrząd wyposażony jest w następujące wyjścia: -analogowe 4-20mA (wykonanie opcionalne), reprezentujące strumień masy pary Fm lub energii Q, przewidziane do współpracy z rejestratorami, regulatorami, systemami regulacji itp. Wyjście wymaga zasilania pętli prądowej ze źródła zewnętrznego lub z wyjścia oznaczonego + 24V WY. -dwustanowe TTL przewidziane są do sterowania zewnętrznym blokiem przekaźników sterujących. Wyjścia programowane są indywidualnie i mogą się uaktywniać się przy przekroczeniu stanów alarmowych ciśnienia, temperatury przepływu masowego i mocy. Komunikacja RS485 Przelicznik wyposażony jest w jeden port RS485, umożliwiający podłączenie przyrządu do systemu komputerowego. Alternatywnie istnieje możliwość bezpośredniego podłączenia drukarki. Transmisja jest zgodna z protokołem ASCII. Bieżące dane pomiarowe dostępne również są w protokole MODBUS RTU. Dzięki temu możliwa jest współpraca z innymi uniwersalnymi systemami wizualizacji. Zgodnie ze standardem RS485 można podłączyć do 32 urządzeń na jednej linii dwuprzewodowej o łącznej długości nie większej niż 1300m. Parametry protokółu transmisji: Prędkość bps., 8 bitów danych + 1 lub 2 bity stopu, kontrola parzystości none, even, odd. Separacja galwaniczna Układy wejściowe są oddzielone galwanicznie od zasilania i od pozostałych układów miernika. Ponadto port RS485 oraz wyjście analogowe prądowe są odseparowane od zasilania i od pozostałych układów. Miernik przepływu masowego i energii cieplnej wykonany jest w wersji do zabudowy panelowej zgodnie ze standardem DIN z niepalnego tworzywa sztucznego. Obrys czołówki 192mm x 96mm, głębokość 75mm Opis funkcjonalny przelicznika FP-2001/P Przelicznik przepływu i energii cieplnej pary FP-2001/P jest uproszczoną wersją przelicznika FP Przeznaczony jest wyłącznie do pomiaru pary, bez możliwości rozliczania energii wody powrotnej (kondensatu). Przyrząd przewidziany jest do prowadzenia odczytów lokalnych (na wyświetlaczu LCD). Nie posiada komunikacji RS485 służącej do podłączenia drukarki lub transmisji danych do komputera i innych systemów nadrzędnych. Pozostałe funkcje przelicznika FP-2001/P są takie same jak przyrządzie FP ZASTOSOWANIE rys.1 Przykładowe zastosowanie przelicznika FP-2001 do pomiaru energii pary i kondensatu 4

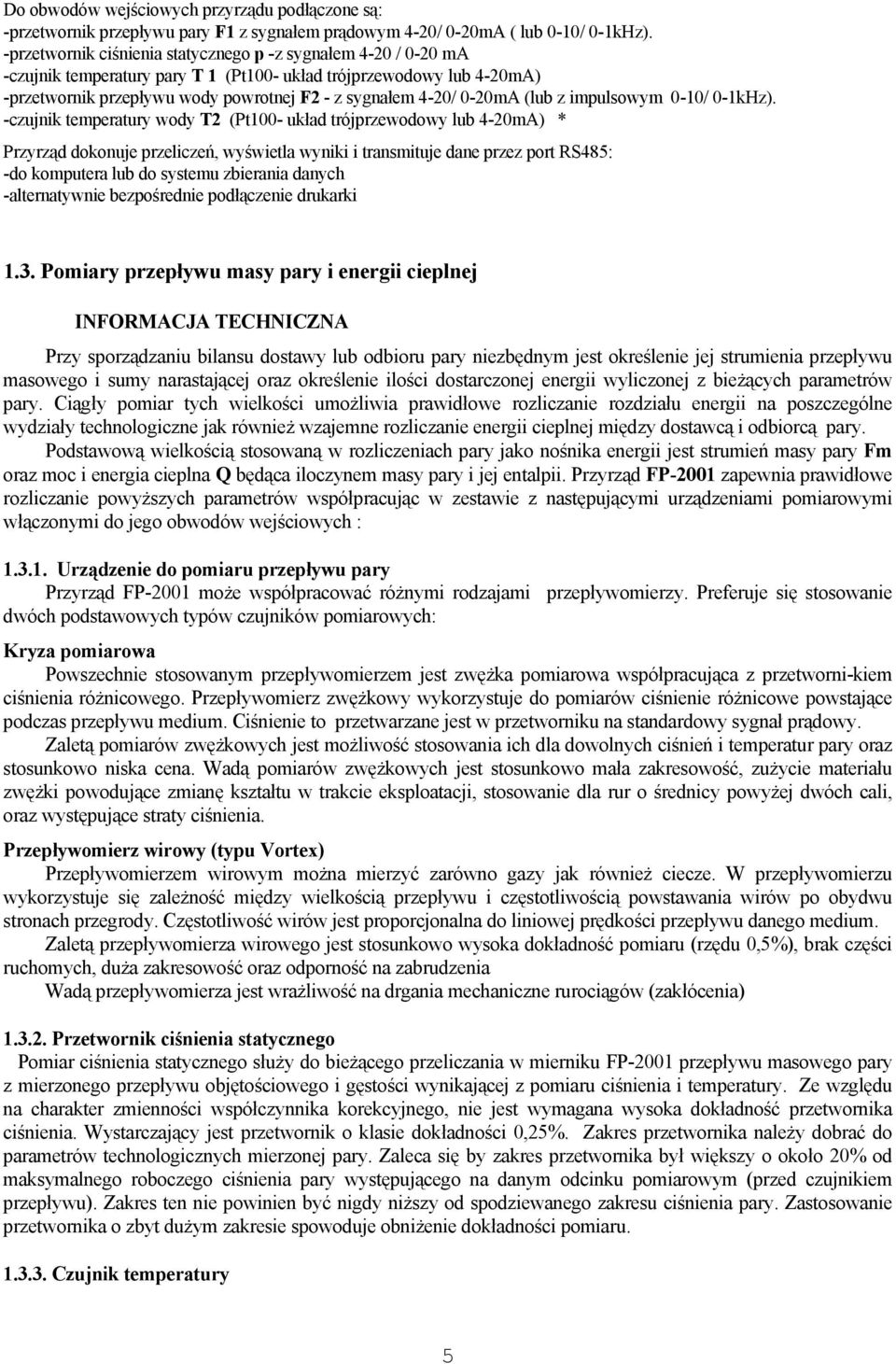

5 Do obwodów wejściowych przyrządu podłączone są: -przetwornik przepływu pary F1 z sygnałem prądowym 4-20/ 0-20mA ( lub 0-10/ 0-1kHz). -przetwornik ciśnienia statycznego p -z sygnałem 4-20 / 0-20 ma -czujnik temperatury pary T 1 (Pt100- układ trójprzewodowy lub 4-20mA) -przetwornik przepływu wody powrotnej F2 - z sygnałem 4-20/ 0-20mA (lub z impulsowym 0-10/ 0-1kHz). -czujnik temperatury wody T2 (Pt100- układ trójprzewodowy lub 4-20mA) * Przyrząd dokonuje przeliczeń, wyświetla wyniki i transmituje dane przez port RS485: -do komputera lub do systemu zbierania danych -alternatywnie bezpośrednie podłączenie drukarki 1.3. Pomiary przepływu masy pary i energii cieplnej INFORMACJA TECHNICZNA Przy sporządzaniu bilansu dostawy lub odbioru pary niezbędnym jest określenie jej strumienia przepływu masowego i sumy narastającej oraz określenie ilości dostarczonej energii wyliczonej z bieżących parametrów pary. Ciągły pomiar tych wielkości umożliwia prawidłowe rozliczanie rozdziału energii na poszczególne wydziały technologiczne jak również wzajemne rozliczanie energii cieplnej między dostawcą i odbiorcą pary. Podstawową wielkością stosowaną w rozliczeniach pary jako nośnika energii jest strumień masy pary Fm oraz moc i energia cieplna Q będąca iloczynem masy pary i jej entalpii. Przyrząd FP-2001 zapewnia prawidłowe rozliczanie powyższych parametrów współpracując w zestawie z następującymi urządzeniami pomiarowymi włączonymi do jego obwodów wejściowych : Urządzenie do pomiaru przepływu pary Przyrząd FP-2001 może współpracować różnymi rodzajami przepływomierzy. Preferuje się stosowanie dwóch podstawowych typów czujników pomiarowych: Kryza pomiarowa Powszechnie stosowanym przepływomierzem jest zwężka pomiarowa współpracująca z przetworni-kiem ciśnienia różnicowego. Przepływomierz zwężkowy wykorzystuje do pomiarów ciśnienie różnicowe powstające podczas przepływu medium. Ciśnienie to przetwarzane jest w przetworniku na standardowy sygnał prądowy. Zaletą pomiarów zwężkowych jest możliwość stosowania ich dla dowolnych ciśnień i temperatur pary oraz stosunkowo niska cena. Wadą pomiarów zwężkowych jest stosunkowo mała zakresowość, zużycie materiału zwężki powodujące zmianę kształtu w trakcie eksploatacji, stosowanie dla rur o średnicy powyżej dwóch cali, oraz występujące straty ciśnienia. Przepływomierz wirowy (typu Vortex) Przepływomierzem wirowym można mierzyć zarówno gazy jak również ciecze. W przepływomierzu wykorzystuje się zależność między wielkością przepływu i częstotliwością powstawania wirów po obydwu stronach przegrody. Częstotliwość wirów jest proporcjonalna do liniowej prędkości przepływu danego medium. Zaletą przepływomierza wirowego jest stosunkowo wysoka dokładność pomiaru (rzędu 0,5%), brak części ruchomych, duża zakresowość oraz odporność na zabrudzenia Wadą przepływomierza jest wrażliwość na drgania mechaniczne rurociągów (zakłócenia) Przetwornik ciśnienia statycznego Pomiar ciśnienia statycznego służy do bieżącego przeliczania w mierniku FP-2001 przepływu masowego pary z mierzonego przepływu objętościowego i gęstości wynikającej z pomiaru ciśnienia i temperatury. Ze względu na charakter zmienności współczynnika korekcyjnego, nie jest wymagana wysoka dokładność przetwornika ciśnienia. Wystarczający jest przetwornik o klasie dokładności 0,25%. Zakres przetwornika należy dobrać do parametrów technologicznych mierzonej pary. Zaleca się by zakres przetwornika był większy o około 20% od maksymalnego roboczego ciśnienia pary występującego na danym odcinku pomiarowym (przed czujnikiem przepływu). Zakres ten nie powinien być nigdy niższy od spodziewanego zakresu ciśnienia pary. Zastosowanie przetwornika o zbyt dużym zakresie spowoduje obniżenie dokładności pomiaru Czujnik temperatury 5

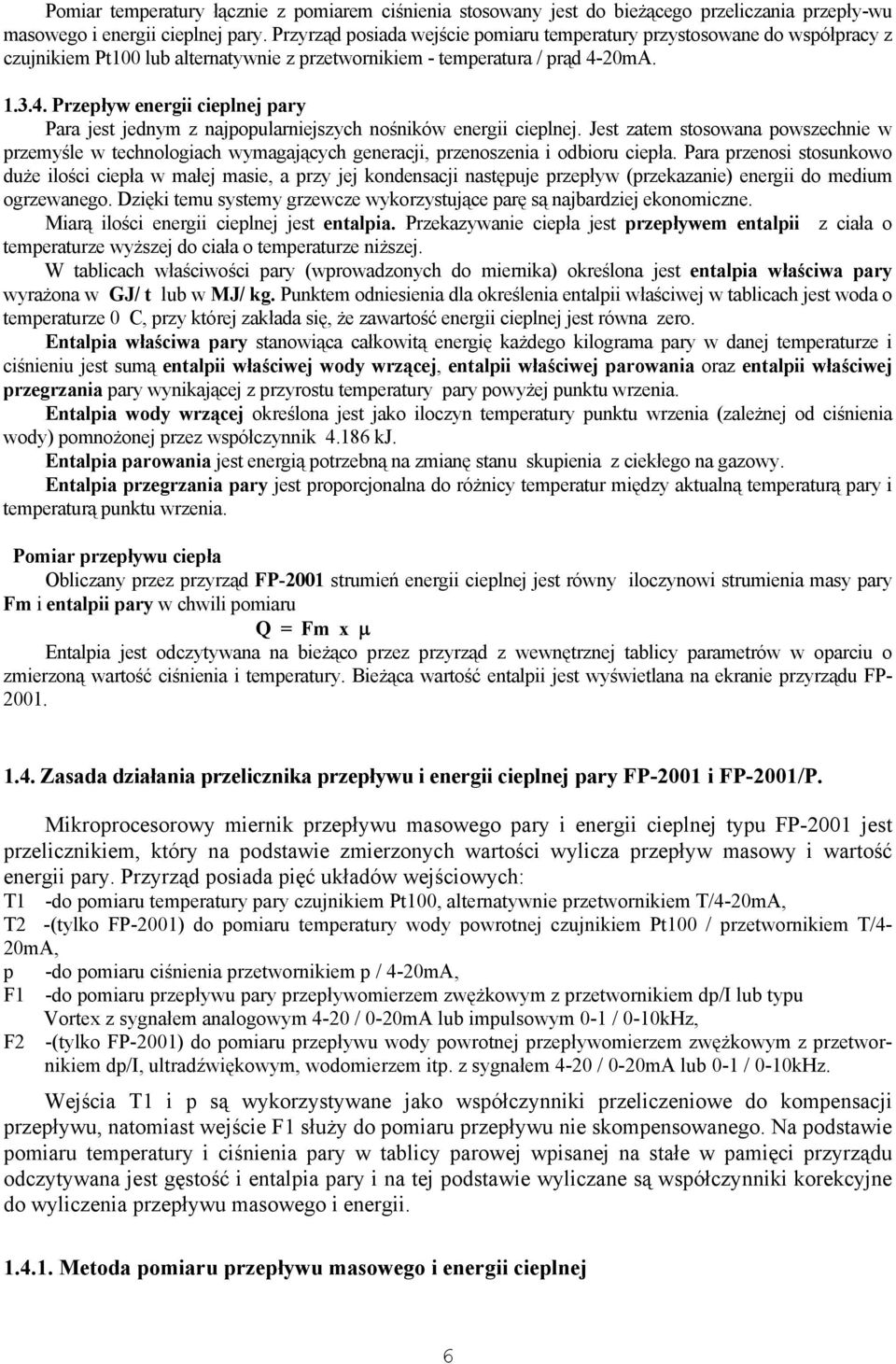

6 Pomiar temperatury łącznie z pomiarem ciśnienia stosowany jest do bieżącego przeliczania przepły-wu masowego i energii cieplnej pary. Przyrząd posiada wejście pomiaru temperatury przystosowane do współpracy z czujnikiem Pt100 lub alternatywnie z przetwornikiem - temperatura / prąd 4-20mA Przepływ energii cieplnej pary Para jest jednym z najpopularniejszych nośników energii cieplnej. Jest zatem stosowana powszechnie w przemyśle w technologiach wymagających generacji, przenoszenia i odbioru ciepła. Para przenosi stosunkowo duże ilości ciepła w małej masie, a przy jej kondensacji następuje przepływ (przekazanie) energii do medium ogrzewanego. Dzięki temu systemy grzewcze wykorzystujące parę są najbardziej ekonomiczne. Miarą ilości energii cieplnej jest entalpia. Przekazywanie ciepła jest przepływem entalpii z ciała o temperaturze wyższej do ciała o temperaturze niższej. W tablicach właściwości pary (wprowadzonych do miernika) określona jest entalpia właściwa pary wyrażona w GJ/ t lub w MJ/ kg. Punktem odniesienia dla określenia entalpii właściwej w tablicach jest woda o temperaturze 0 C, przy której zakłada się, że zawartość energii cieplnej jest równa zero. Entalpia właściwa pary stanowiąca całkowitą energię każdego kilograma pary w danej temperaturze i ciśnieniu jest sumą entalpii właściwej wody wrzącej, entalpii właściwej parowania oraz entalpii właściwej przegrzania pary wynikającej z przyrostu temperatury pary powyżej punktu wrzenia. Entalpia wody wrzącej określona jest jako iloczyn temperatury punktu wrzenia (zależnej od ciśnienia wody) pomnożonej przez współczynnik kj. Entalpia parowania jest energią potrzebną na zmianę stanu skupienia z ciekłego na gazowy. Entalpia przegrzania pary jest proporcjonalna do różnicy temperatur między aktualną temperaturą pary i temperaturą punktu wrzenia. Pomiar przepływu ciepła Obliczany przez przyrząd FP-2001 strumień energii cieplnej jest równy iloczynowi strumienia masy pary Fm i entalpii pary w chwili pomiaru Q = Fm x µ Entalpia jest odczytywana na bieżąco przez przyrząd z wewnętrznej tablicy parametrów w oparciu o zmierzoną wartość ciśnienia i temperatury. Bieżąca wartość entalpii jest wyświetlana na ekranie przyrządu FP Zasada działania przelicznika przepływu i energii cieplnej pary FP-2001 i FP-2001/P. Mikroprocesorowy miernik przepływu masowego pary i energii cieplnej typu FP-2001 jest przelicznikiem, który na podstawie zmierzonych wartości wylicza przepływ masowy i wartość energii pary. Przyrząd posiada pięć układów wejściowych: T1 -do pomiaru temperatury pary czujnikiem Pt100, alternatywnie przetwornikiem T/4-20mA, T2 -(tylko FP-2001) do pomiaru temperatury wody powrotnej czujnikiem Pt100 / przetwornikiem T/4-20mA, p F1 -do pomiaru ciśnienia przetwornikiem p / 4-20mA, -do pomiaru przepływu pary przepływomierzem zwężkowym z przetwornikiem dp/i lub typu Vortex z sygnałem analogowym 4-20 / 0-20mA lub impulsowym 0-1 / 0-10kHz, F2 -(tylko FP-2001) do pomiaru przepływu wody powrotnej przepływomierzem zwężkowym z przetwornikiem dp/i, ultradźwiękowym, wodomierzem itp. z sygnałem 4-20 / 0-20mA lub 0-1 / 0-10kHz. Wejścia T1 i p są wykorzystywane jako współczynniki przeliczeniowe do kompensacji przepływu, natomiast wejście F1 służy do pomiaru przepływu nie skompensowanego. Na podstawie pomiaru temperatury i ciśnienia pary w tablicy parowej wpisanej na stałe w pamięci przyrządu odczytywana jest gęstość i entalpia pary i na tej podstawie wyliczane są współczynniki korekcyjne do wyliczenia przepływu masowego i energii Metoda pomiaru przepływu masowego i energii cieplnej 6

7 A. Pomiar zwężkowy - para przegrzana W pomiarach przepływu metodą zwężkową wykorzystuje się pomiar wielkości różnicy ciśnień przed i za kryzą spowodowany przez przepływające medium. Metoda pomiaru opiera się na prawie Bernoulli ego: określającego że ciśnienie całkowite P będące sumą ciśnienia statycznego Ps i dynamicznego Pv w dowolnym punkcie poziomego rurociągu jest wielkością stałą. P = Ps + Pv = const. ciśnienie dynamiczne wynosi: v 2 ρ Pv = 2 gdzie: v - prędkość liniowa medium ρ - gęstość medium v 2 ρ stąd: P = Ps + 2 v 2 ρ = 2 ( P Ps) z powyższego prędkość liniowa przepływu wynosi: 2 ( P - Ps) V = ρ (P Ps) = dp - różnica ciśnień Przepływ objętościowy Fv jest iloczynem prędkości liniowej medium i pola powierzchni przekroju rurociągu S w danym punkcie. Fv = S 2 dp ρ Przepływ masowy Fm jest iloczynem przepływu objętościowego i gęstości medium ρ Fm = S 2 dp ρ Parametry projektowe kryzy dane wyjściowe do obliczeń zwężkowych dla danego obiektu: D - średnica rurociągu mm po - ciśnienie statyczne obliczeniowe kpa To - temperatura obliczeniowa zwężki C Fmax - strumień przepływu max. t / h lub kg / h dpmax - ciśnienie różnicowe max. kpa Parametry pomiarowe przetwornika ciśnienia różnicowego Przetwornik różnicy ciśnień zamienia ciśnienie różnicowe zwężki dp na prąd wyjściowy 4-20mA. Zakres przetwornika dp/i powinien być zgodny z zakresem ciśnienia różnicowego zwężki dpmax wyrażonego w kpa. Przyrząd FP-2001 przystosowany jest do współpracy z przetwornikiem o wyjściu analogowym prądowym 4-20mA. W związku z powyższym podczas programowania parametrów pomiarowych miernika FP-2001, wpisuje się w pkt. ZAKRES F1max 20mA= wartość strumienia przepływu maksymalnego zwężki _ t / h (kg / h). Kompensacja przepływu w funkcji ciśnienia i temperatury pary Dla zapewnienia prawidłowej pracy przyrządu FP-2001 należy oprócz podania zakresu przepły-wu F1max wpisać ciśnienie i temperaturę projektową zwężki p o i T. 7

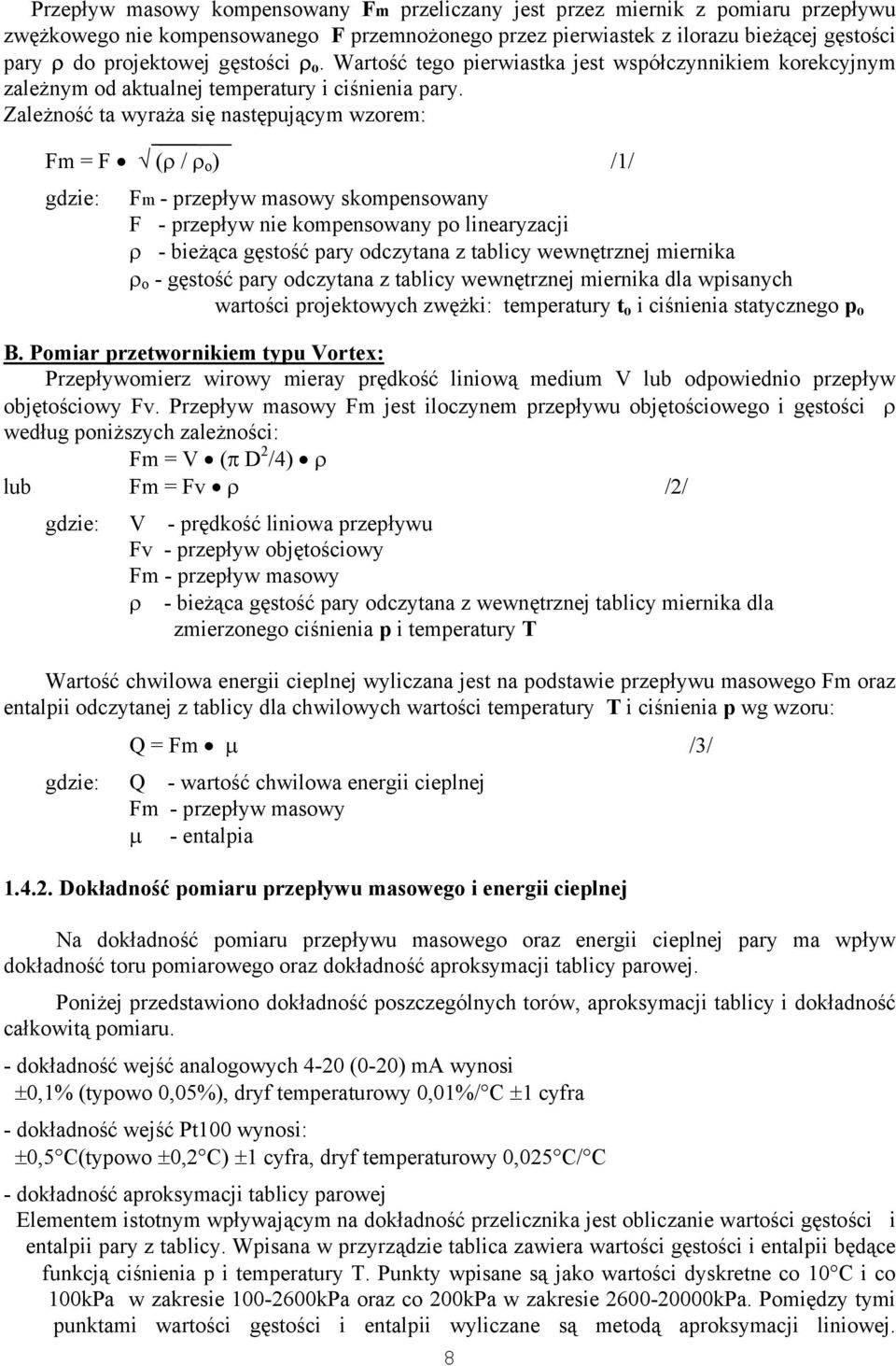

8 Przepływ masowy kompensowany Fm przeliczany jest przez miernik z pomiaru przepływu zwężkowego nie kompensowanego F przemnożonego przez pierwiastek z ilorazu bieżącej gęstości pary ρ do projektowej gęstości ρ o. Wartość tego pierwiastka jest współczynnikiem korekcyjnym zależnym od aktualnej temperatury i ciśnienia pary. Zależność ta wyraża się następującym wzorem: Fm = F (ρ / ρ o ) /1/ gdzie: Fm - przepływ masowy skompensowany F - przepływ nie kompensowany po linearyzacji ρ - bieżąca gęstość pary odczytana z tablicy wewnętrznej miernika ρ o - gęstość pary odczytana z tablicy wewnętrznej miernika dla wpisanych wartości projektowych zwężki: temperatury t o i ciśnienia statycznego p o B. Pomiar przetwornikiem typu Vortex: Przepływomierz wirowy mieray prędkość liniową medium V lub odpowiednio przepływ objętościowy Fv. Przepływ masowy Fm jest iloczynem przepływu objętościowego i gęstości ρ według poniższych zależności: Fm = V (π D 2 /4) ρ lub Fm = Fv ρ /2/ gdzie: V - prędkość liniowa przepływu Fv - przepływ objętościowy Fm - przepływ masowy ρ - bieżąca gęstość pary odczytana z wewnętrznej tablicy miernika dla zmierzonego ciśnienia p i temperatury T Wartość chwilowa energii cieplnej wyliczana jest na podstawie przepływu masowego Fm oraz entalpii odczytanej z tablicy dla chwilowych wartości temperatury T i ciśnienia p wg wzoru: Q = Fm µ /3/ gdzie: Q - wartość chwilowa energii cieplnej Fm - przepływ masowy µ - entalpia Dokładność pomiaru przepływu masowego i energii cieplnej Na dokładność pomiaru przepływu masowego oraz energii cieplnej pary ma wpływ dokładność toru pomiarowego oraz dokładność aproksymacji tablicy parowej. Poniżej przedstawiono dokładność poszczególnych torów, aproksymacji tablicy i dokładność całkowitą pomiaru. - dokładność wejść analogowych 4-20 (0-20) ma wynosi ±0,1% (typowo 0,05%), dryf temperaturowy 0,01%/ C ±1 cyfra - dokładność wejść Pt100 wynosi: ±0,5 C(typowo ±0,2 C) ±1 cyfra, dryf temperaturowy 0,025 C/ C - dokładność aproksymacji tablicy parowej Elementem istotnym wpływającym na dokładność przelicznika jest obliczanie wartości gęstości i entalpii pary z tablicy. Wpisana w przyrządzie tablica zawiera wartości gęstości i entalpii będące funkcją ciśnienia p i temperatury T. Punkty wpisane są jako wartości dyskretne co 10 C i co 100kPa w zakresie kPa oraz co 200kPa w zakresie kPa. Pomiędzy tymi punktami wartości gęstości i entalpii wyliczane są metodą aproksymacji liniowej. 8

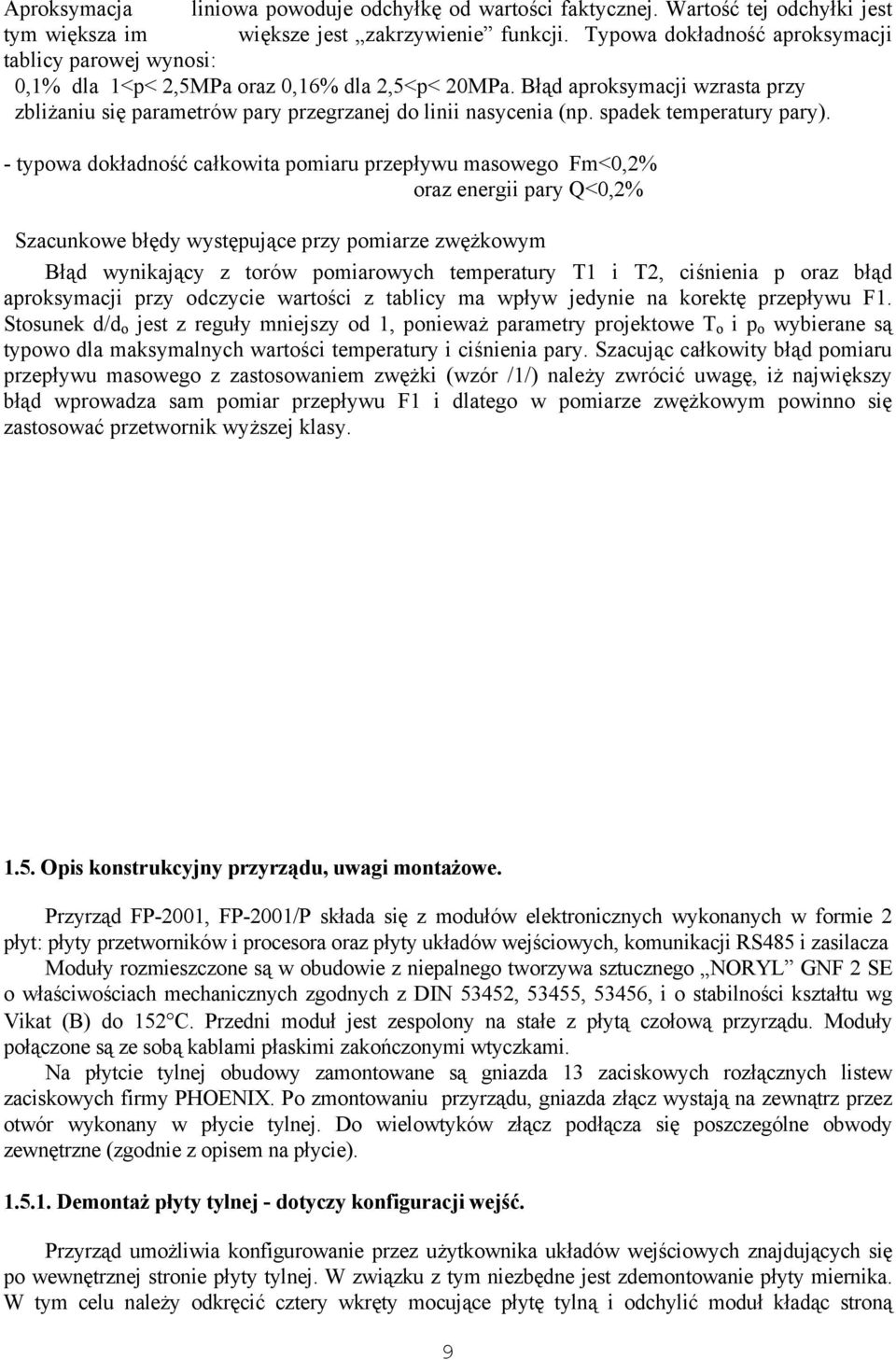

9 Aproksymacja liniowa powoduje odchyłkę od wartości faktycznej. Wartość tej odchyłki jest tym większa im większe jest zakrzywienie funkcji. Typowa dokładność aproksymacji tablicy parowej wynosi: 0,1% dla 1<p< 2,5MPa oraz 0,16% dla 2,5<p< 20MPa. Błąd aproksymacji wzrasta przy zbliżaniu się parametrów pary przegrzanej do linii nasycenia (np. spadek temperatury pary). - typowa dokładność całkowita pomiaru przepływu masowego Fm<0,2% oraz energii pary Q<0,2% Szacunkowe błędy występujące przy pomiarze zwężkowym Błąd wynikający z torów pomiarowych temperatury T1 i T2, ciśnienia p oraz błąd aproksymacji przy odczycie wartości z tablicy ma wpływ jedynie na korektę przepływu F1. Stosunek d/d o jest z reguły mniejszy od 1, ponieważ parametry projektowe T o i p o wybierane są typowo dla maksymalnych wartości temperatury i ciśnienia pary. Szacując całkowity błąd pomiaru przepływu masowego z zastosowaniem zwężki (wzór /1/) należy zwrócić uwagę, iż największy błąd wprowadza sam pomiar przepływu F1 i dlatego w pomiarze zwężkowym powinno się zastosować przetwornik wyższej klasy Opis konstrukcyjny przyrządu, uwagi montażowe. Przyrząd FP-2001, FP-2001/P składa się z modułów elektronicznych wykonanych w formie 2 płyt: płyty przetworników i procesora oraz płyty układów wejściowych, komunikacji RS485 i zasilacza Moduły rozmieszczone są w obudowie z niepalnego tworzywa sztucznego NORYL GNF 2 SE o właściwościach mechanicznych zgodnych z DIN 53452, 53455, 53456, i o stabilności kształtu wg Vikat (B) do 152 C. Przedni moduł jest zespolony na stałe z płytą czołową przyrządu. Moduły połączone są ze sobą kablami płaskimi zakończonymi wtyczkami. Na płytcie tylnej obudowy zamontowane są gniazda 13 zaciskowych rozłącznych listew zaciskowych firmy PHOENIX. Po zmontowaniu przyrządu, gniazda złącz wystają na zewnątrz przez otwór wykonany w płycie tylnej. Do wielowtyków złącz podłącza się poszczególne obwody zewnętrzne (zgodnie z opisem na płycie) Demontaż płyty tylnej - dotyczy konfiguracji wejść. Przyrząd umożliwia konfigurowanie przez użytkownika układów wejściowych znajdujących się po wewnętrznej stronie płyty tylnej. W związku z tym niezbędne jest zdemontowanie płyty miernika. W tym celu należy odkręcić cztery wkręty mocujące płytę tylną i odchylić moduł kładąc stroną 9

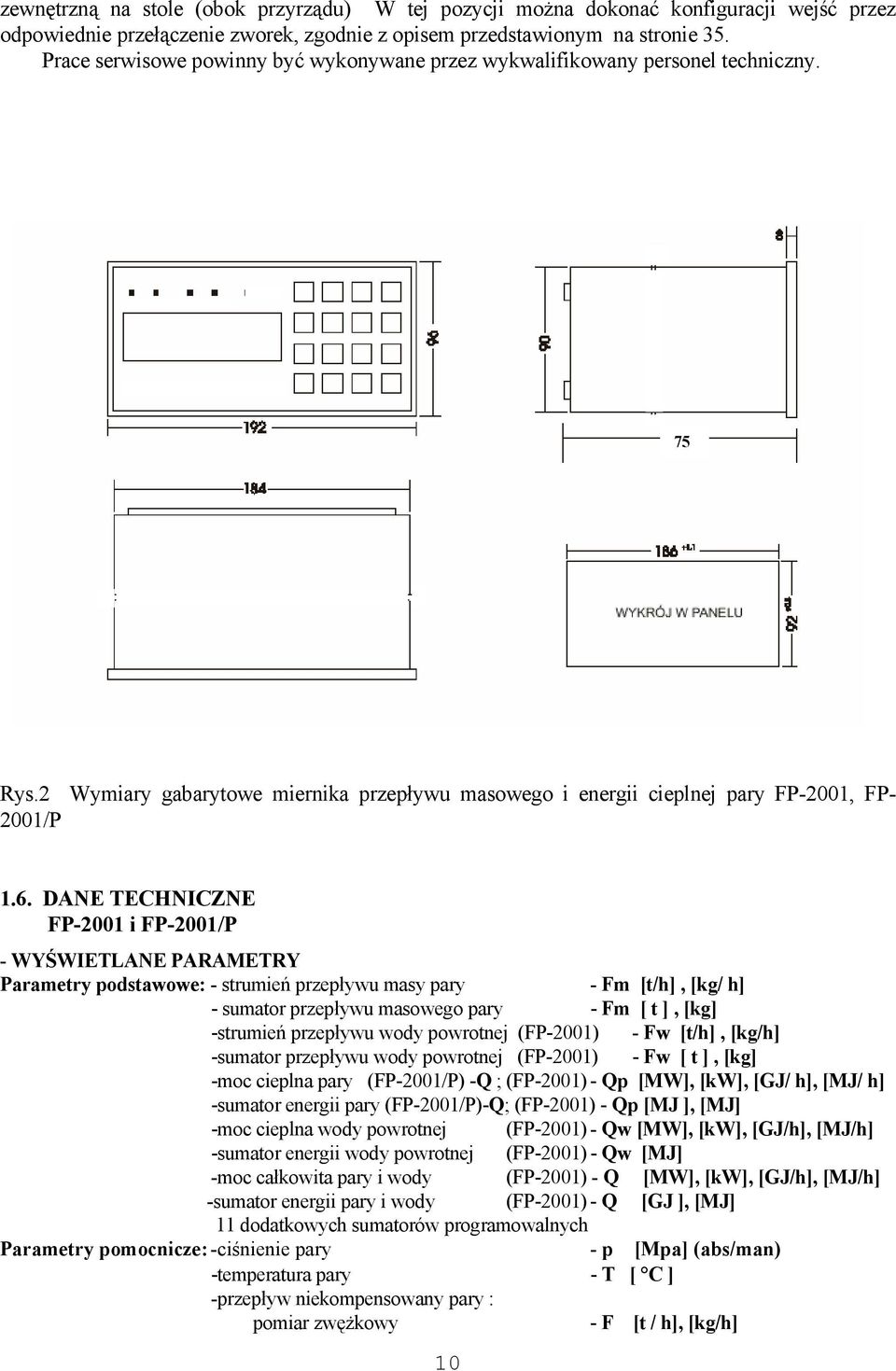

10 zewnętrzną na stole (obok przyrządu) W tej pozycji można dokonać konfiguracji wejść przez odpowiednie przełączenie zworek, zgodnie z opisem przedstawionym na stronie 35. Prace serwisowe powinny być wykonywane przez wykwalifikowany personel techniczny. 75 Rys.2 Wymiary gabarytowe miernika przepływu masowego i energii cieplnej pary FP-2001, FP- 2001/P 1.6. DANE TECHNICZNE FP-2001 i FP-2001/P - WYŚWIETLANE PARAMETRY Parametry podstawowe: - strumień przepływu masy pary - Fm [t/h], [kg/ h] - sumator przepływu masowego pary - Fm [ t ], [kg] -strumień przepływu wody powrotnej (FP-2001) - Fw [t/h], [kg/h] -sumator przepływu wody powrotnej (FP-2001) - Fw [ t ], [kg] -moc cieplna pary (FP-2001/P) -Q ; (FP-2001) - Qp [MW], [kw], [GJ/ h], [MJ/ h] -sumator energii pary (FP-2001/P)-Q; (FP-2001) - Qp [MJ ], [MJ] -moc cieplna wody powrotnej (FP-2001) - Qw [MW], [kw], [GJ/h], [MJ/h] -sumator energii wody powrotnej (FP-2001) - Qw [MJ] -moc całkowita pary i wody (FP-2001) - Q [MW], [kw], [GJ/h], [MJ/h] -sumator energii pary i wody (FP-2001) - Q [GJ ], [MJ] 11 dodatkowych sumatorów programowalnych Parametry pomocnicze: -ciśnienie pary - p [Mpa] (abs/man) -temperatura pary - T [ C ] -przepływ niekompensowany pary : pomiar zwężkowy 10 - F [t / h], [kg/h]

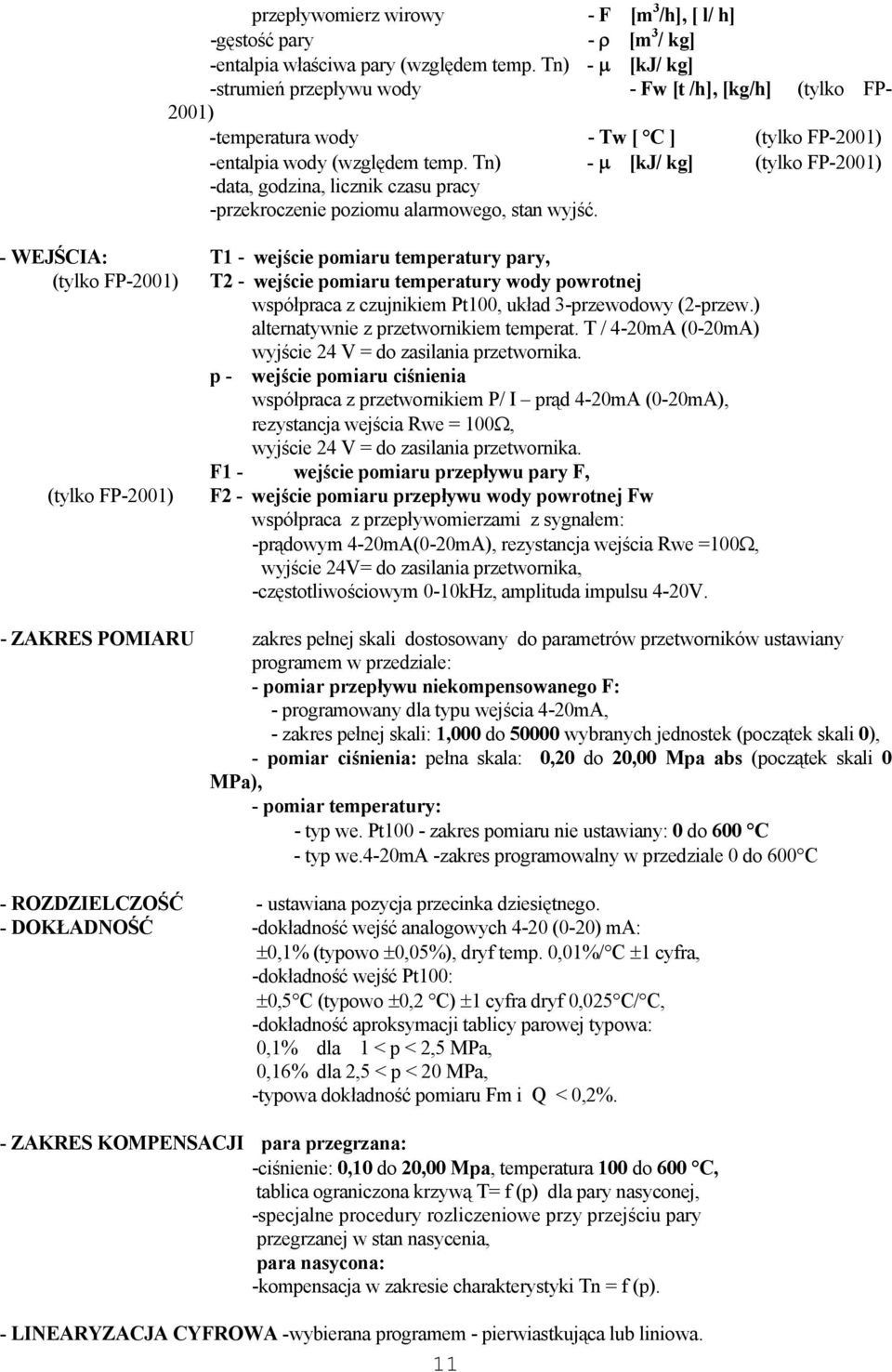

11 przepływomierz wirowy - F [m 3 /h], [ l/ h] -gęstość pary - ρ [m 3 / kg] -entalpia właściwa pary (względem temp. Tn) - µ [kj/ kg] -strumień przepływu wody - Fw [t /h], [kg/h] (tylko FP- 2001) -temperatura wody - Tw [ C ] (tylko FP-2001) -entalpia wody (względem temp. Tn) - µ [kj/ kg] (tylko FP-2001) -data, godzina, licznik czasu pracy -przekroczenie poziomu alarmowego, stan wyjść. - WEJŚCIA: T1 - wejście pomiaru temperatury pary, (tylko FP-2001) T2 - wejście pomiaru temperatury wody powrotnej współpraca z czujnikiem Pt100, układ 3-przewodowy (2-przew.) alternatywnie z przetwornikiem temperat. T / 4-20mA (0-20mA) wyjście 24 V = do zasilania przetwornika. p - wejście pomiaru ciśnienia współpraca z przetwornikiem P/ I prąd 4-20mA (0-20mA), rezystancja wejścia Rwe = 100Ω, wyjście 24 V = do zasilania przetwornika. F1 - wejście pomiaru przepływu pary F, (tylko FP-2001) F2 - wejście pomiaru przepływu wody powrotnej Fw współpraca z przepływomierzami z sygnałem: -prądowym 4-20mA(0-20mA), rezystancja wejścia Rwe =100Ω, wyjście 24V= do zasilania przetwornika, -częstotliwościowym 0-10kHz, amplituda impulsu 4-20V. - ZAKRES POMIARU zakres pełnej skali dostosowany do parametrów przetworników ustawiany programem w przedziale: - pomiar przepływu niekompensowanego F: - programowany dla typu wejścia 4-20mA, - zakres pełnej skali: 1,000 do wybranych jednostek (początek skali 0), - pomiar ciśnienia: pełna skala: 0,20 do 20,00 Mpa abs (początek skali 0 MPa), - pomiar temperatury: - typ we. Pt100 - zakres pomiaru nie ustawiany: 0 do 600 C - typ we.4-20ma -zakres programowalny w przedziale 0 do 600 C - ROZDZIELCZOŚĆ - ustawiana pozycja przecinka dziesiętnego. - DOKŁADNOŚĆ -dokładność wejść analogowych 4-20 (0-20) ma: ±0,1% (typowo ±0,05%), dryf temp. 0,01%/ C ±1 cyfra, -dokładność wejść Pt100: ±0,5 C (typowo ±0,2 C) ±1 cyfra dryf 0,025 C/ C, -dokładność aproksymacji tablicy parowej typowa: 0,1% dla 1 < p < 2,5 MPa, 0,16% dla 2,5 < p < 20 MPa, -typowa dokładność pomiaru Fm i Q < 0,2%. - ZAKRES KOMPENSACJI para przegrzana: -ciśnienie: 0,10 do 20,00 Mpa, temperatura 100 do 600 C, tablica ograniczona krzywą T= f (p) dla pary nasyconej, -specjalne procedury rozliczeniowe przy przejściu pary przegrzanej w stan nasycenia, para nasycona: -kompensacja w zakresie charakterystyki Tn = f (p). - LINEARYZACJA CYFROWA -wybierana programem - pierwiastkująca lub liniowa. 11

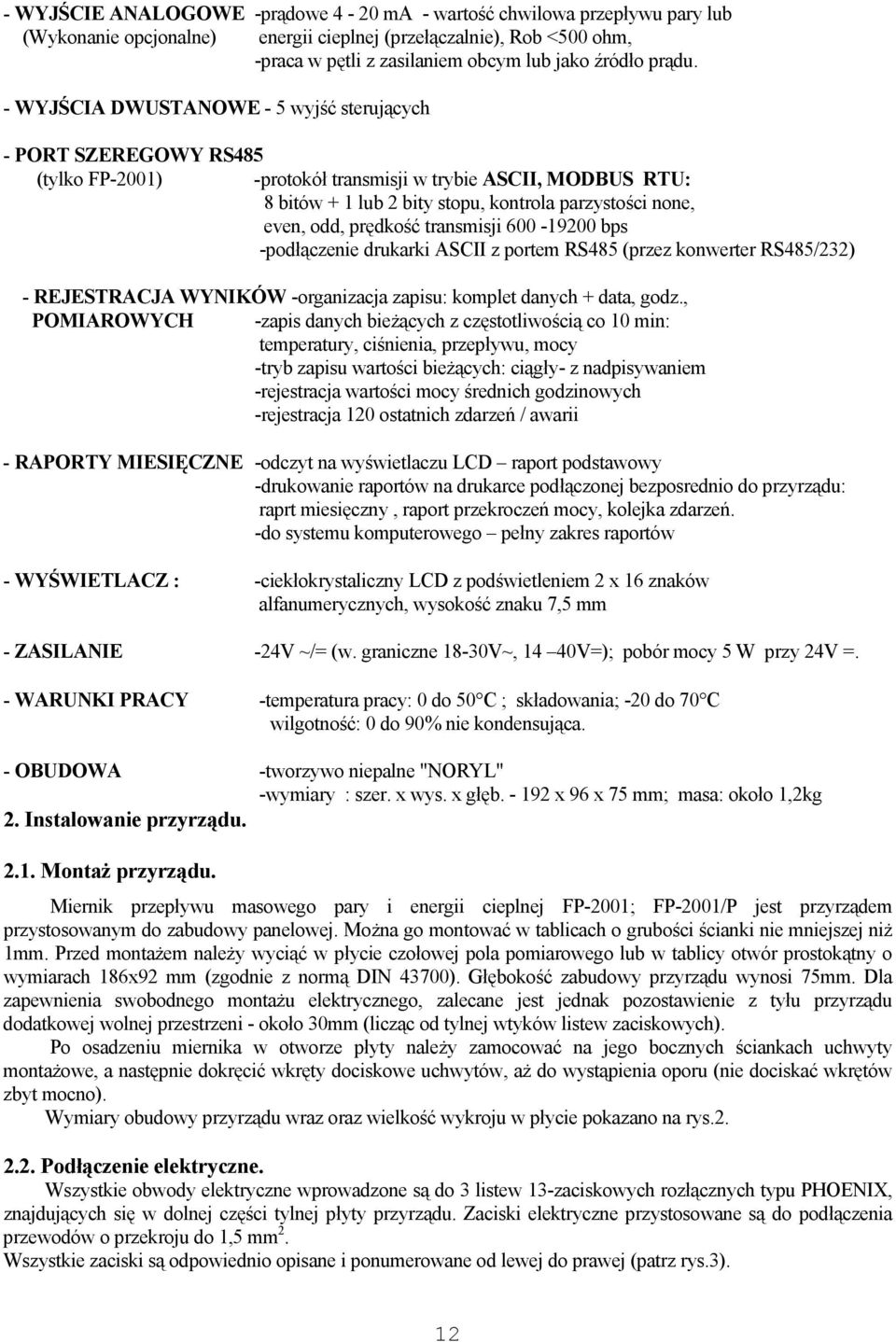

12 - WYJŚCIE ANALOGOWE -prądowe 4-20 ma - wartość chwilowa przepływu pary lub (Wykonanie opcjonalne) energii cieplnej (przełączalnie), Rob <500 ohm, -praca w pętli z zasilaniem obcym lub jako źródło prądu. - WYJŚCIA DWUSTANOWE - 5 wyjść sterujących - PORT SZEREGOWY RS485 (tylko FP-2001) -protokół transmisji w trybie ASCII, MODBUS RTU: 8 bitów + 1 lub 2 bity stopu, kontrola parzystości none, even, odd, prędkość transmisji bps -podłączenie drukarki ASCII z portem RS485 (przez konwerter RS485/232) - REJESTRACJA WYNIKÓW -organizacja zapisu: komplet danych + data, godz., POMIAROWYCH -zapis danych bieżących z częstotliwością co 10 min: temperatury, ciśnienia, przepływu, mocy -tryb zapisu wartości bieżących: ciągły- z nadpisywaniem -rejestracja wartości mocy średnich godzinowych -rejestracja 120 ostatnich zdarzeń / awarii - RAPORTY MIESIĘCZNE -odczyt na wyświetlaczu LCD raport podstawowy -drukowanie raportów na drukarce podłączonej bezposrednio do przyrządu: raprt miesięczny, raport przekroczeń mocy, kolejka zdarzeń. -do systemu komputerowego pełny zakres raportów - WYŚWIETLACZ : -ciekłokrystaliczny LCD z podświetleniem 2 x 16 znaków alfanumerycznych, wysokość znaku 7,5 mm - ZASILANIE -24V ~/= (w. graniczne 18-30V~, 14 40V=); pobór mocy 5 W przy 24V =. - WARUNKI PRACY -temperatura pracy: 0 do 50 C ; składowania; -20 do 70 C wilgotność: 0 do 90% nie kondensująca. - OBUDOWA -tworzywo niepalne "NORYL" -wymiary : szer. x wys. x głęb x 96 x 75 mm; masa: około 1,2kg 2. Instalowanie przyrządu Montaż przyrządu. Miernik przepływu masowego pary i energii cieplnej FP-2001; FP-2001/P jest przyrządem przystosowanym do zabudowy panelowej. Można go montować w tablicach o grubości ścianki nie mniejszej niż 1mm. Przed montażem należy wyciąć w płycie czołowej pola pomiarowego lub w tablicy otwór prostokątny o wymiarach 186x92 mm (zgodnie z normą DIN 43700). Głębokość zabudowy przyrządu wynosi 75mm. Dla zapewnienia swobodnego montażu elektrycznego, zalecane jest jednak pozostawienie z tyłu przyrządu dodatkowej wolnej przestrzeni - około 30mm (licząc od tylnej wtyków listew zaciskowych). Po osadzeniu miernika w otworze płyty należy zamocować na jego bocznych ściankach uchwyty montażowe, a następnie dokręcić wkręty dociskowe uchwytów, aż do wystąpienia oporu (nie dociskać wkrętów zbyt mocno). Wymiary obudowy przyrządu wraz oraz wielkość wykroju w płycie pokazano na rys Podłączenie elektryczne. Wszystkie obwody elektryczne wprowadzone są do 3 listew 13-zaciskowych rozłącznych typu PHOENIX, znajdujących się w dolnej części tylnej płyty przyrządu. Zaciski elektryczne przystosowane są do podłączenia przewodów o przekroju do 1,5 mm 2. Wszystkie zaciski są odpowiednio opisane i ponumerowane od lewej do prawej (patrz rys.3). 12

13 Rys.3 Opis wyprowadzeń elektrycznych rozmieszczonych na tylnej płycie przyrządu Podłączenie obwodów wejściowych. Przyrząd posiada pięć niezależnych wejść pomiarowych. Układy wejściowe posiadają wspólną masę, oddzielo-ną galwanicznie od innych bloków miernika. w związku z powyższym należy zwrócić uwagę by zasilania pętli obwodów prądowych nie wprowadzały różnych potencjałów wejść. Poniżej przedstawiono charakterystykę poszczególnych układów wejściowych. -Wejścia pomiaru przepływu pary F1 i wody (tylko FP-2001) F2 przystosowane są do przyjmowania sygnałów analogowych prądowych 4-20 / 0-20 ma (zaciski 16, 17 i 19, 20) oraz impulsowych 0-1/0-10 khz (zaciski Nr 21, 22, 23). Rodzaj wejścia ustawia się podczas programowania przyrządu. -Wejście F2 (tylko FP-2001 jest aktywne przy zaprogramowaniu miernika do rozliczania przepływu wody powrotnej. -Wejście przetwornika ciśnienia statycznego p podłącza się odpowiednio do zacisków 7, 8, 9. -Wejścia T1 i T2 (tylko FP-2001)służące do pomiaru temperatury pary i wody (zaciski 1 do 3 oraz 4 do 6) przysto-sowane są do podłączenia czujników Pt100 (układ 2 i 3 przewodowy) lub przetworników T / 4-20 ma. Wszystkie układy wejściowe współpracujące z przetwornikami przepływu, ciśnienia i temperatury F1, F2, p oraz T1 i T2 posiadają wyjściowe napięcie 24V= służące do zasilania obwodów pomiarowych. Jednak ze względów termicznych istnieje ograniczenie pozwalające na równoczesne podłączenie maksymalnie trzech obwodów wejściowych do wewnętrznego źródła zasilania +24V WY. Przy wykorzystaniu wewnętrznego źródła zasilania, należy wpiąć zworę do zacisków Nr 35 i 36 (podanie napięcia zasilania do zacisków oznaczonych + 24V WY). Kable sygnałowe obwodów pomiarowych (analogowych lub impulsowych) przechodzące w pobliżu silnych pól elektromagnetycznych powinny być ekranowane i uziemione, a ponadto końcówki ekranów należy podłączyć pod uziemienie przyrządu. Przyrząd powinien być również uziemiony. Uziemienie należy podłączyć do tego samego zacisku.. Na rys.4 przedstawiono przykładowy schemat połączeń obwodów wejściowych z przyrządem FP Podłączenie urządzeń do wyjścia 4-20mA (wyposażenie opcjonalne) Wyjście analogowe 4-20mA jest źródłem prądowym reprezentującym strumień masy Fm lub moc cieplną Q. Układ wymaga zasilania pętli prądowej ze źródła zewnętrznego lub z przyrządu +24V WY (zacisk nr24). Ujemny zacisk wewnętrznego źródła zasilania jest połączony z masą 2. przyrządu (zacisk 26). W związku z powyższym przy zasilaniu pętli prądowej z miernika należy podłączyć odbiorniki do zacisków nr 26 (+) i 25 (-). 13

14 Do wyjścia pomiarowego 4-20mA można podłączyć szeregowo kilka odbiorników np. rejestratory, regulatory, wskaźniki itp. o łącznym obciążeniu pętli prądowej nie przekraczającym 500Ω. Wejścia T1, T2(tylko FP-2001) Wejście Wejścia F1, F2(tylko FP-2001) T1 (T2 zaciski 6, 7, 8, 9) p F1 (F2 zaciski 18, 19, 20) +24V WY RTDA/+I WE RTD B RTD C / MASA 1 +24V WY +I WE MASA1 +24V WY +I WE MASA RTD mA I T I I P dp Rys.4 Schemat połączeń obwodów wejściowych do przyrządu FP-2001, przy zasilaniu z wewnętrznego źródła zasilania (+24V WY) obciążalność max 3 obwodów prądowych 4-20mA Oznaczenie listew zaciskowych Nr OZNACZENIE FUNKCJA WY RTD A /+1WE RTD B RTD C / MASA 1 (tylko FP-2001) +24WY RTD A /+1WE RTD B RTD C / MASA V WY + I WE T1 pomiar temperatury pary (do kompensacji przepływu) Wyjście napięciowe +24V do zasilania przetwornika T / 4-20mA. Podłączenie termometru oporowego Pt100 w systemie trójprzewodowym (linie wyprowadzone z zacisków nr 4 i 5 zwarte przy rezystorze). Alternatywnie podłączenie sygnału 4-20mA + I WE / MASA 1 (zaciski 3 i 5) T2 pomiar temperatury wody powrotnej (tylko FP-2001) Wyjście napięciowe +24V do zasilania przetwornika T / 4-20mA. Podłączenie termometru oporowego Pt100 w systemie trójprzewodowym (linie wyprowadzone z zacisków nr 8 i 9 zwarte przy rezystorze). Alternatywnie podłączenie sygnału 4-20mA + I WE / MASA 1 (zaciski 7 i 9) p pomiar ciśnienia statycznego pary (do kompensacji przepływu) podłączenie przetwornika ciśnienia p / I z sygnałem 4 20mA napięcie wyjściowe +24 V= do zasilania przetwornika -dodatni zacisk analogowego sygnału prądowego 4 20mA 14

15 Nr OZNACZENIE FUNKCJA 12 MASA 1 -ujemny zacisk analogowego sygnału 4 20mA i napięcia zasilania 24V= zacisk uziemiający zacisk uziemiający V WY + I WE MASA 1 F1 pomiar przepływu pary z przetwornika dp / I lub vortex z sygn. 4-20mA lub 0-10kHz -napięcie wyjściowe +24 V= do zasilania przetwornika z sygn. 4 20mA -dodatni zacisk wejścia analogowego sygnału prądowego 4-20mA -masa sygn. 0 V, zacisk (-) wspólny dla sygn. 4-20mA,0-10kHz i nap.24v (tylko FP-2001) +24 V WY + I WE MASA 1 +IMP 1 WE MASA 1 +IMP 2 WE +24 V WY +I WE MASA 2 F2 pomiar przepływu wody powrotnej (kondensatu) (tylko FP-2001) przetwornikiem dp / I lub vortex z sygn. 4-20mA lub 0-10kHz -napięcie wyjściowe +24 V= do zasilania przetwornika z sygn. 4 20mA -dodatni zacisk wejścia analogowego sygnału prądowego 4 20mA -masa sygn. 0 V, zacisk (-) wspólny dla sygn. 4-20mA,0-10kHz i nap.24v F2/F2 wejścia impulsowe -dodatni zacisk wejścia częstotliwościowego 0-10kHz dla przepływu F1 -masa sygn. 0 V, zacisk wspólny dla sygnałów częstotliwościowych F1 i F2 -dodatni zacisk wejścia częstotliwościowego 0-10kHz dla przepływu F2 WY mA wyjście analogowe 4 20mA dla wielkości Fm lub Q -napięcie wyjściowe +24 V= do zasilania przetwornika z sygn. 4 20mA -zacisk dodatni wyjścia analogowego 4 20mA -masa sygnałowa 0 V, zacisk (-) wspólny dla sygnału 4-20mA i nap.24v A B WE / WY - RS485 port transmisji szeregowej RS-485 zacisk nr 27 - A, zacisk nr 28 B. AL 1 WY AL 2 WY AL 3 WY AL 4 WY AL 5 WY MASA 24V 24V WY 24V ZW (zwora) Wyjścia alarmowe poziom TTL Wpięcie zwory powoduje podanie napięcia do wyjść +24V zasilających przetworniki. Masa ZASILANIE 24V ~/= 3. Przygotowanie przyrządu do pracy. Przyrząd nie wymaga regulacji wielkości parametrycznych, gdyż wszystkie operacje, dostosowujące FP do współpracy z przetwornikami wielkości fizycznych, wykonywane są przy pomocy programu Ustawienie fabryczne przyrządu. Przyrząd został fabrycznie skalibrowany i ustawiony. Zaprogramowane ustawienie przyrządu FP-2001 zawiera wstępnie wpisane procedury funkcjonalne i pomiarowe. Oznacza to, że przy pierwszym włączeniu do sieci pojawiają się następujące ustawienia parametrów miernika: WEJŚCIA POMIAROWE WEJŚCIE T1 -Pomiar ZAŁ -Typ wejścia Pt100 -R przewodów 0.0 Ω -Filtr WYŁ -Awaria OSTATNI 15 WEJŚCIE T2 -Pomiar ZAŁ -Typ wejścia Pt100 -R przewodów 0.0 Ω -Filtr WYŁ -Awaria OSTATNI WEJŚCIE p -Pomiar ZAŁ

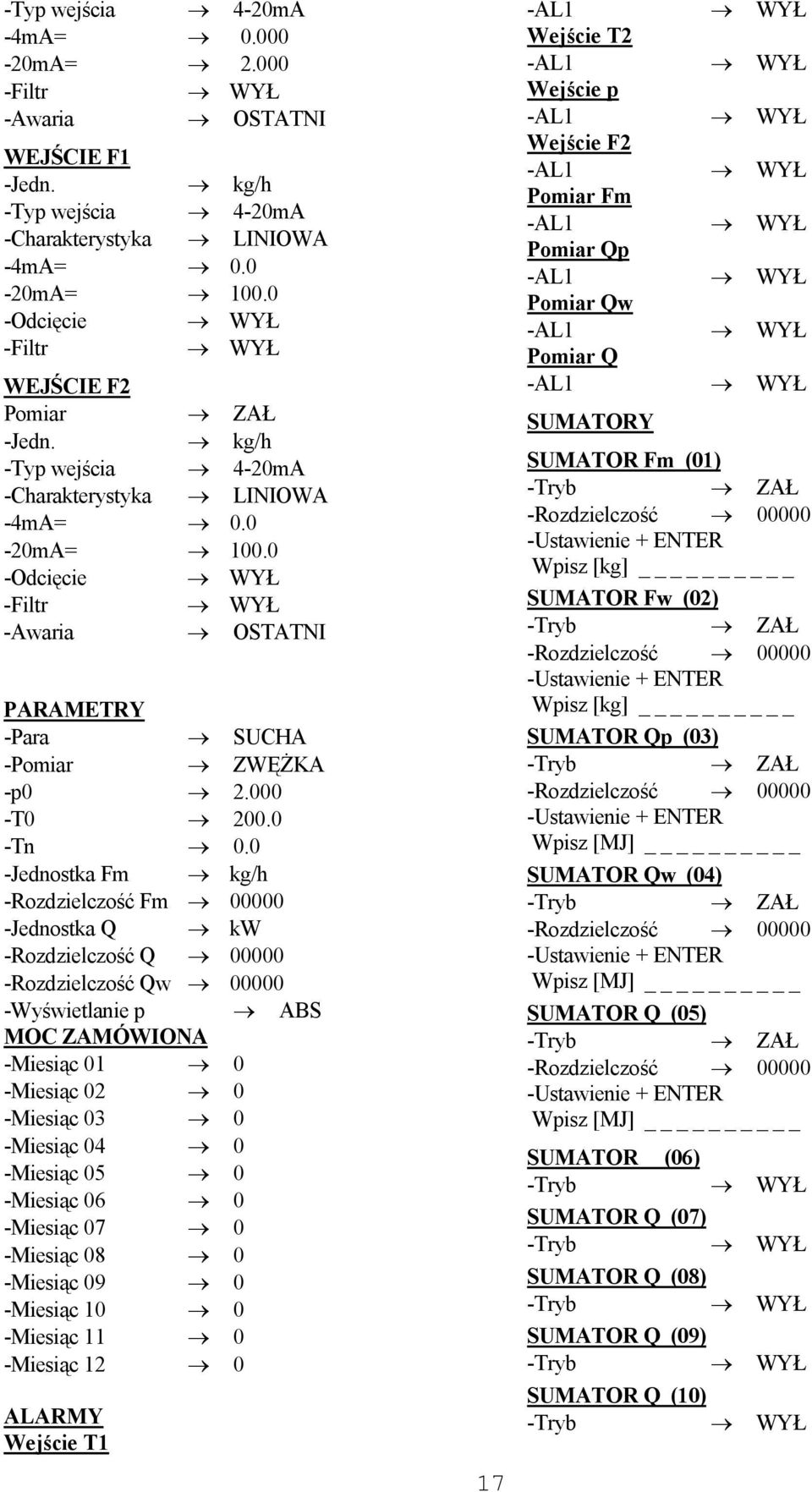

16 -Typ wejścia 4-20mA -4mA= mA= Filtr WYŁ -Awaria OSTATNI WEJŚCIE F1 -Jedn. kg/h -Typ wejścia 4-20mA -Charakterystyka LINIOWA -4mA= mA= Odcięcie WYŁ -Filtr WYŁ WEJŚCIE F2 Pomiar ZAŁ -Jedn. kg/h -Typ wejścia 4-20mA -Charakterystyka LINIOWA -4mA= mA= Odcięcie WYŁ -Filtr WYŁ -Awaria OSTATNI PARAMETRY -Para SUCHA -Pomiar ZWĘŻKA -p T Tn 0.0 -Jednostka Fm kg/h -Rozdzielczość Fm Jednostka Q kw -Rozdzielczość Q Rozdzielczość Qw Wyświetlanie p ABS MOC ZAMÓWIONA -Miesiąc Miesiąc Miesiąc Miesiąc Miesiąc Miesiąc Miesiąc Miesiąc Miesiąc Miesiąc Miesiąc Miesiąc 12 0 ALARMY Wejście T1 17 -AL1 WYŁ Wejście T2 -AL1 WYŁ Wejście p -AL1 WYŁ Wejście F2 -AL1 WYŁ Pomiar Fm -AL1 WYŁ Pomiar Qp -AL1 WYŁ Pomiar Qw -AL1 WYŁ Pomiar Q -AL1 WYŁ SUMATORY SUMATOR Fm (01) -Tryb ZAŁ -Rozdzielczość Ustawienie + ENTER Wpisz [kg] SUMATOR Fw (02) -Tryb ZAŁ -Rozdzielczość Ustawienie + ENTER Wpisz [kg] SUMATOR Qp (03) -Tryb ZAŁ -Rozdzielczość Ustawienie + ENTER Wpisz [MJ] SUMATOR Qw (04) -Tryb ZAŁ -Rozdzielczość Ustawienie + ENTER Wpisz [MJ] SUMATOR Q (05) -Tryb ZAŁ -Rozdzielczość Ustawienie + ENTER Wpisz [MJ] SUMATOR (06) -Tryb WYŁ SUMATOR Q (07) -Tryb WYŁ SUMATOR Q (08) -Tryb WYŁ SUMATOR Q (09) -Tryb WYŁ SUMATOR Q (10) -Tryb WYŁ

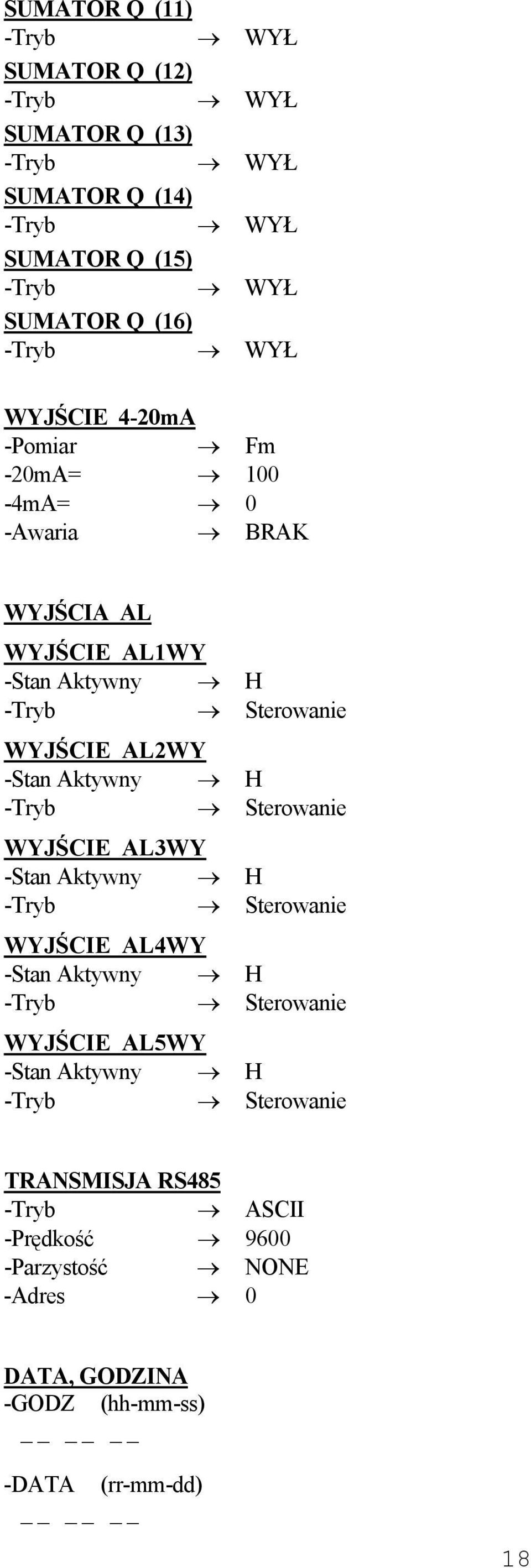

17 SUMATOR Q (11) -Tryb WYŁ SUMATOR Q (12) -Tryb WYŁ SUMATOR Q (13) -Tryb WYŁ SUMATOR Q (14) -Tryb WYŁ SUMATOR Q (15) -Tryb WYŁ SUMATOR Q (16) -Tryb WYŁ WYJŚCIE 4-20mA -Pomiar Fm -20mA= 100-4mA= 0 -Awaria BRAK WYJŚCIA AL WYJŚCIE AL1WY -Stan Aktywny H -Tryb Sterowanie WYJŚCIE AL2WY -Stan Aktywny H -Tryb Sterowanie WYJŚCIE AL3WY -Stan Aktywny H -Tryb Sterowanie WYJŚCIE AL4WY -Stan Aktywny H -Tryb Sterowanie WYJŚCIE AL5WY -Stan Aktywny H -Tryb Sterowanie TRANSMISJA RS485 -Tryb ASCII -Prędkość Parzystość NONE -Adres 0 DATA, GODZINA -GODZ (hh-mm-ss) -DATA (rr-mm-dd) 18

18 4. Opis płyty czołowej. Na płycie czołowej znajdują się trzy zasadnicze człony funkcjonalne: wyświetlacz ciekłokrystaliczny, wskaźniki i klawiatura 4.1. Wskaźniki funkcji alarmowych. Wskaźniki alarmowe informują o przekroczeniu wartości granicznych przepływu masowego Fm, mocy cieplnej Q oraz o przekroczeniu poziomu alarmowego ciśnienia i temperatury pary. Działanie poszczególnych wskaźników alarmowych: 1. Wskaźnik ALARM F,Q (kolor czerwony) zaświeca się, gdy strumień przepływu masowego Fm lub wartość mocy Q przekroczy zaprogramowane poziomy graniczne 2. Wskaźnik ALARM p,t, F (kolor czerwony) zaświeca się, gdy przynajmiej jeden z parametrów: ciśnienie, temperatura lub przepływ (nie kompensowany) przekroczy dopuszczalny poziom graniczny. Wartości graniczne ustawia się indywidualnie dla każdego parametru, zgodnie z procedurą programowania Wskaźniki Informacyjne - Wskaźnik PROGR. informuje, że przyrząd znajduje się w fazie programowania. - Wskaźnik EXT informuje o zaadresowaniu przez komputer przyrządu podczas trwania komunikacji RS Klawiatura. Klawiatura składa się z szesnastu klawiszy, z których część posiada podwójne oznaczenie (funkcyjne i cyfrowe), pozostałe klawisze mają wyłącznie charakter funkcyjny. Wyróżnia się dwa podstawowe tryby pracy przepływomierza FP-2001 wybierane z klawiatury: prowadzenie pomiarów bieżących opisane w rozdziale 5 i programowanie przyrządu Klawisze podstawowe Do wybierania wyświetlanych wyników pomiarowych służą trzy podstawowe klawisze: - Klawisz PRZEPŁYW F wyświetlanie skompensowanego strumienia przepływu i sumatorów - Klawisz ENERGIA Q - wyświetlanie danych pomiarowych energii cieplnej. - Klawisz p, T / F - wyświetlanie parametrów ciśnienia i temperatury pary, gęstości i entalpii właściwej pary, przepływu nie skompensowanego oraz przepływu, temperatury i entalpii przy rozliczaniu wody powrotnej Klawisze o podwójnym oznakowaniu pełnią podczas pomiarów rolę przycisków funkcyjnych zgodnie ze swoimi górnymi opisami, natomiast podczas programowania służą do wprowadzenia wielkości liczbowych przez wpisywanie w odpowiednie pola wyświetlacza cyfr, lub kropki dziesiętnej (zgodnie z opisem w dolnej części klawiszy) Pozostałe przyciski klawiatury. Pozostałe klawisze powodują przejście przyrządu z trybu wyświetlania wyników pomiarowych do pełnienia innych funkcji. Działanie ich jest niezależne od poprzedniego stanu wyświetlacza. Naciśnięcie przycisku CZAS powoduje wyświetlanie daty i bieżącej godziny i minuty oraz stanu licznika czasu pracy przyrządu. Wyjście z tej procedury następuje przez przyciśnięcie innego klawisza funkcyjnego. - Klawisz ALARM służy do wyłączenia (kasowania) alarmu w czasie wystąpienia stanu alarmowego. Klawiszem tym można skasować sygnalizację dźwiękową podłączoną do tego przekaźnika. -Klawisz PROGR powoduje przejście przyrządu do trybu programowania zgodnie z procedurą opisaną w części II instrukcji. Działający w trakcie programowania klawisz ENTER/TAK służy do akceptowania wprowadzonych danych, natomiast klawisz ESC/NIE powoduje ich kasowanie i powrót do poprzedniego stanu wyjściowego. Podświetlenie wyświetlacza może być wygaszane po czasie 1, 5 lub 30 minut od ostatniej operacji na klawiaturze. Przyciśnięcie dowolnego klawisza powoduje ponowne włączenie podświetlenia bez wpływu na pracę przyrządu. 18

19 5. FUNKCJE OPERACYJNE PRZYRZĄDU FP ENERGIA CIEPLNA Q Q Q-N- kg/h kg Qp kw (tylko FP-2001) MJ Qw _ kw (tylko FP-2001) MJ Po włączeniu zasilania lub po naciśnięciu klawisza Q przyrząd wyświetla moc i energię cieplną. Jednostki mocy i energii są określane podczas programowania przyrządu. Należy wybrać jednostki mocy MW, kw, GJ/h lub MJ/h i odpowiadające im jednostki energii wskazywanej przez sumator MJ, GJ. Pojawienie się litery N obok symbolu Q oznacza, że para przegrzana przeszła w stan pary nasyconej. Litera -A informuje, że wielkości mierzone p lub T1 są poza zakresem pomiarowym i podstawione zostały wartości awaryjne. W zależności od zaprogramowania może być wyświetlany dodatkowo licznik sumy kasowalnej. Kasowanie sumatora klawiszem 0. Potwierdzenie kasowania - ENTER. Podczas wprowadzenia pomiaru przepływu wody powrotnej T2 lub T2, F2 (całkowity lub częściowy odzysku kondensatu) następuje rozliczenie następujących parametrów: Q - energia cieplna pary (FP-2001/P) Q = Qp - Qw -różnica energii cieplnej pary i wody (FP-2001) Q z sumatorem kasowalnym Qp - energia cieplna pary (FP-2001) Qw - energia cieplna wody powrotnej (kondensatu). (FP-2001) Poszczególne parametry pomiarowe wybiera się klawiszami lub PRZEPŁYW MASOWY Fm Fm Fm-N- _ kg/h kg Fw _ kg/h kg Fm(06) K kg ad Naciśnięcie klawisza Fm powoduje wyświetlanie parametrów przepływu skompensowanego pary. Pomiar odbywa się w t / h lub w kg / h w zależności od wyboru jednostki podczas programowania. Pojawienie się litery N obok symbolu Fm oznacza, że para przegrzana przeszła w stan pary nasyconej. Litera A informuje, że wielkości mierzone p lub T są poza zakresem pomiarowym i podstawiane są wartości awaryjne. 19

20 ad Podczas wprowadzenia pomiaru przepływu wody Fw (częściowy odzysku kondensatu) pojawia się dodatkowo odczyt strumienia przepływu i sumatora wody -Fw wybierany klawiszami lub. ad Klawiszami lub można również wybrać odczyt sumy niekasowalnej sumy kasowalnej. Suma kasowalna powinna być uprzednio zaprogramowana na jednym z dodatkowych sumatorów np. na sumatorze (06). Kasowanie sumatora kasowalnego wykonuje się klawiszem 0. Potwierdzenie kasowania ENTER/TAK. Ponadto przyrząd posiada jedenaście sumatorów swobodnie programowalnych 06 do 16, które mogą być wyświetlane lub wyłączone w zależności od ustawienia podczas programowania. W sumatorach 06 do16 można ustawić warunki sumowania: np. przepływ Fm jest sumowany gdy: para staje się nasycona lub gdy Q>Qz (moc >moc zamówiona) CIŚNIENIE -p, TEMP. -T, PRZEPŁYW -F p,t / F WE p Ciśn.Pary p ciśnienie statyczne pary wskazywane w jednostkach absolutnych.. _ MPa/a Parametr służący do przeliczania przepływu kompensowanego WE T1 Temp.Pary T1 temperatura pary. Parametr służący do przeliczania przepływu _. _ C kompensowanego WE T2 Temp.Wody T2 temperatura wody powrotnej (przy rozliczaniu kondensatu). _ C (tylko FP-2001) WE F1 PrzepłPary F1 strumień przepływu nie kompensowanego pary. _ t/h WE F2 PrzepłWody F2 - strumień przepływu wody powrotnej nie podlega kompensacji. _ t/h (tylko FP-2001) w funkcji T. Zakłada się Dw = 1000 kg/m µ Entalpia Pary µ - bieżąca entalpia pary odczytana z tablicy wewnętrznej przyrządu -N-. _ J/kg wynikająca z pomiaru ciśnienia pary p i temperatury T1 z uwzględn. temperatury odniesienia - wody wejściowej Tn (wstępnie Tn = 0,0) µw Entalpia Wody µw - bieżąca entalpia wody dla temperatury wody T2 z uwzględnieniem. J/kg (tylko FP-2001) temperatury odniesienia Tn (wstępnie Tn = 0,0) ρ Gęstość Pary ρ - bieżąca gęstość pary odczytana z tablicy wewnętrznej przyrządu -N-. _ kg/m 3 wynikająca z pomiaru ciśnienia pary p i temperatury T1 Przyciśnięcie klawisza p T /F powoduje wyświetlanie parametrów opisanych powyższych tablicach ( do ). Przejście do poszczególnych tablic następuje przez kolejne naciskanie klawisza p T/ F lub strzałkami. Pojawienie się litery N na początku drugiego wiersza oznacza, że para przegrzana przeszła w stan nasycony. 20

21 Wówczas do obliczeń przyjmuje się temperaturę podaną w nawiasie, równoważną dla zmierzonego ciśnienia w stanie pary nasyconej. Temperatura wskazywana może różnić się od temperatury równowagi z uwagi na błąd pomiaru p i T oraz pewną strefę przejścia z pary nasyconej do przegrzanej. Gdy mierzone wielkości p i / lub T znajdują się poza zakresem przedziału określonym tablicą parametrów, wówczas podstawione zostają wartości awaryjne (podane na ekranie w nawiasach) oraz pojawia się litera A. Przy rozliczaniu energii wody powrotnej (FP-2001) wskazywana jest temperatura wody T2 oraz F2 gdy F2 F. Ponadto wyświetlana jest entalpia wody powrotnej µw przeliczana z wzoru: µw = x (T2 Tn) [J / kg] ZEGAR CZASU RZECZYWISTEGO DATA GODZ DATA GODZ. rr-mm-dd hh:mm CZAS PRACY Licznik pracy służy do kontroli ciągłości zasilania (pracy) miernika w _ h m badanym okresie czasu. Licznik ten nie jest kasowalny ALARM ALARM Po przyciśnięciu klawisza ALARM wyświetlane są ustawione progi ALARMY alarmowe dla wejść p, T1, T2, W2 oraz parametrów Fm, Qp, Qw, Q T > _ * Z chwilą przekroczenia poziomu alarmowego obok wyniku pojawi się znak pulsujący * oraz zacznie pulsować odpowiednia dioda ALARM. Stan alarmowy należy potwierdzić klawiszem ENTER/TAK. Dioda i znak * przejdą w świecenie ciągłe do czasu ustąpienia przyczyny WYJŚCIA Ustawienie wyjść dwustanowych - Każde wyjście może być ustawione LHHLL jako aktywne powyżej progu alarmowego H, lub poniżej progu - L WYJŚCIE 4-20mA Odczyt prądu wyjścia analogowego 4-20mA Iwy: _ Podgląd stanu awarii obwodów wejściowych T1, T2, p, F1, F AWARIE Symbol - oznacza stan prawidłowy obwodu (bezawaryjny) Symbol T1 do F2 -Wystąpienie awarii danego obwodu AWARIE Podczas wystąpienia uszkodzenia obwodu wejściowego automatycznie pojawia się tablica awarii z pulsującym symbolem odpowiedniego wejścia T1, T2, p, F1, F2. Przy uszkodzeniu wejść T1, T2 lub p przyrząd kontynuuje pomiary korzystając z podstawionych wartości awaryjnych.(wpisanych podczas programowania). Przejście z tablicy awarii do poprzedniego odczytu przez naciśnięcie klawisza ESC. Równocześnie następuje potwierdzenie zgłoszenia awarii wyświetlanie nr uszkodzonego obwodu w sposób ciągły AWARIE Stan prawidłowy obwodów wejściowych brak zgłoszenia awarii 21

22 Zgłoszone awarie jednego lub kilku obwodów powoduje pojawienie się AWARIE znaków pulsujących odpowiedniego wejścia : T1, T2, p, F1 lub F2. T1 T2 p F1 F2 Dla obwodów T1, T2 i p - potwierdzenie klawiszem ENTER i przejście do kontynuowania pomiaru RAPORT Wejście do procedury raportowania następuje przez naciśnięcie klawisza RAPORT. Raporty mogą być wyświetlane na wyświetlaczu lub drukowane na drukarce. Przy współpracy przyrządu z drukarką należy podczas programowania ustawić tryb pracy transmisji RS485 na pozycję DRUKARKA (patrz poz ). Wybranie TYPU RAPORTU wykonuje się przyciskami lub. Wejście do wybranego typu raportu następuje przyciskiem ENTER. Wyjście przyciskiem ESC. RAPORT TYP RAPORTU Pokaż raport Drukuj raport Pozycje Drukuj raport i Drukuj przekroczenia i Drukuj awarie Drukuj przekr. pojawią się gdy w programowaniu transmisji RS485 ustawiono tryb Pokaż awarie pracy: DRUKARKA Drukuj awarie ad POKAŻ RAPORT Przyrząd zapamiętuje raporty z 11 ubiegłych miesięcy oraz z miesiąca bieżącego. określonych liczbami 01 do 12. Raporty z miesięcy późniejszych od miesiąca bieżącego dotyczą roku poprzedniego. Wyświetlany raport miesięczny zawiera: - maksymalną wartość średniej godzinowej mocy pobranej danym miesiącu kalendarzowym z podaniem daty i godziny jej wystąpienia oraz stan sumatorów na koniec miesiąca. POKAŻ RAPORT Miesiąc Miesiąc Miesiąc 12 Poniżej przedstawiony został przykładowy raport po wybraniu miesiąca 09 i potwierdzeniu ENTER. jest Rap. miesięczny Qśr max 1h R _ D H Fm(01) R kg Wejście do raportu przez potwierdzenie ENTER. Pulsująca litera R oznacza, że wyświetlany jest raport. Maksymalna wartość średniej mocy godzinowej wyświetlona po lewej stronie, następnie dzień D i godzina H wystąpienia. Np. D18 H00 oznacza dzień 18 miesiąca, godzina 0:00 do 1:00 Stan na koniec miesiąca licznika przepływu masowego pary Fw(02) R Stan na koniec miesiąca licznika przepływu kondensatu 22
