1 Budowa Międzygminnego Zakładu Kompleksowego Zagospodarowania Odpadów Komunalnych w Tychach Andrzej Roszkowski MASTER-Odpady i Energia Sp. z o.o. TYCHY ul. Grota Roweckiego 44 tel , fax

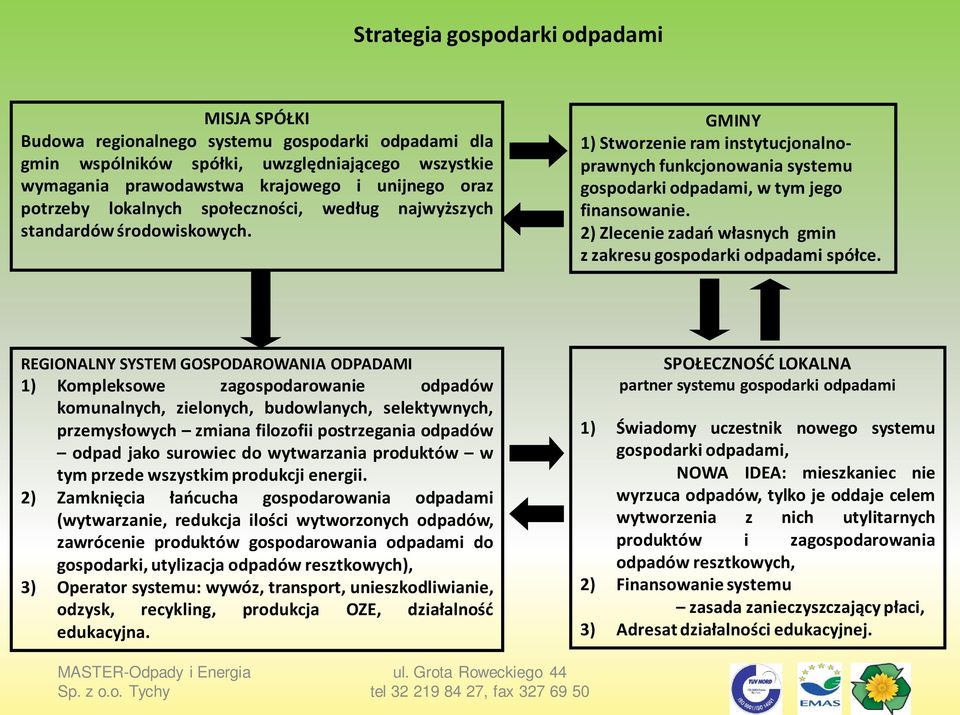

2 Strategia gospodarki odpadami MISJA SPÓŁKI Budowa regionalnego systemu gospodarki odpadami dla gmin wspólników spółki, uwzględniającego wszystkie wymagania prawodawstwa krajowego i unijnego oraz potrzeby lokalnych społeczności, według najwyższych standardów środowiskowych. GMINY 1) Stworzenie ram instytucjonalnoprawnych funkcjonowania systemu gospodarki odpadami, w tym jego finansowanie. 2) Zleceniezadań własnych gmin z zakresu gospodarki odpadami spółce. REGIONALNY SYSTEM GOSPODAROWANIA ODPADAMI 1) Kompleksowe zagospodarowanie odpadów komunalnych, zielonych, budowlanych, selektywnych, przemysłowych zmiana filozofii postrzegania odpadów odpad jako surowiec do wytwarzania produktów w tym przede wszystkim produkcji energii. 2) Zamknięcia łańcucha gospodarowania odpadami (wytwarzanie, redukcja ilości wytworzonych odpadów, zawrócenie produktów gospodarowania odpadami do gospodarki, utylizacja odpadów resztkowych), 3) Operator systemu: wywóz, transport, unieszkodliwianie, odzysk, recykling, produkcja OZE, działalność edukacyjna. SPOŁECZNOŚĆ LOKALNA partner systemu gospodarki odpadami 1) Świadomy uczestnik nowego systemu gospodarki odpadami, NOWA IDEA: mieszkaniec nie wyrzuca odpadów, tylko je oddaje celem wytworzenia z nich utylitarnych produktów i zagospodarowania odpadów resztkowych, 2) Finansowanie systemu zasada zanieczyszczający płaci, 3) Adresat działalności edukacyjnej. MASTER-Odpady i Energia Sp. z o.o. Tychy ul. Grota Roweckiego 44 tel , fax

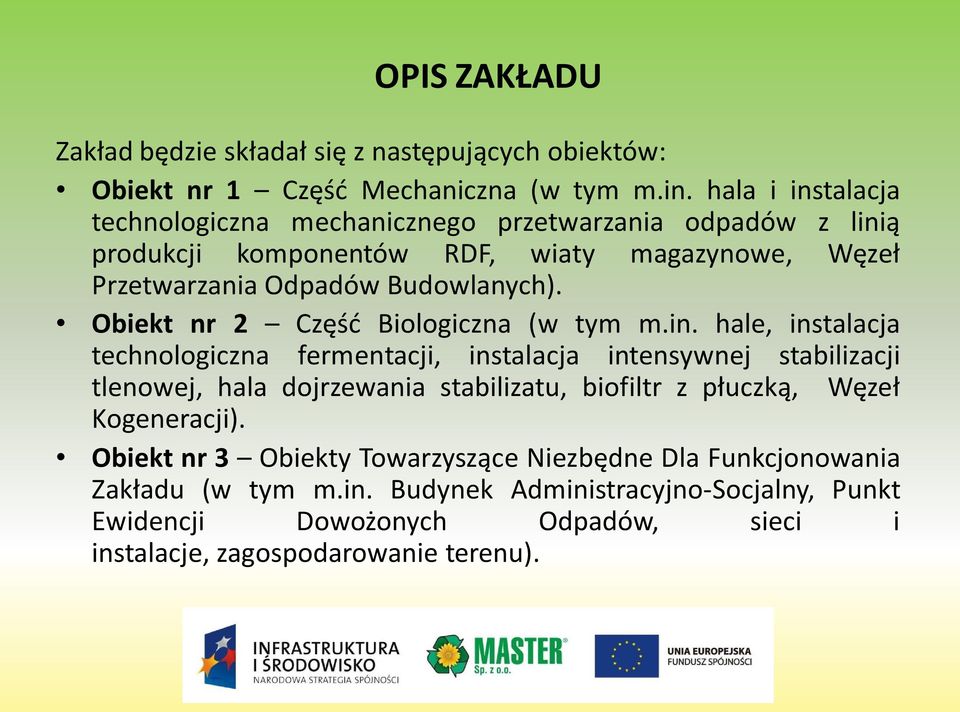

3 OPIS ZAKŁADU Zakład będzie składał się z następujących obiektów: Obiekt nr 1 Część Mechaniczna (w tym m.in. hala i instalacja technologiczna mechanicznego przetwarzania odpadów z linią produkcji komponentów RDF, wiaty magazynowe, Węzeł Przetwarzania Odpadów Budowlanych). Obiekt nr 2 Część Biologiczna (w tym m.in. hale, instalacja technologiczna fermentacji, instalacja intensywnej stabilizacji tlenowej, hala dojrzewania stabilizatu, biofiltr z płuczką, Węzeł Kogeneracji). Obiekt nr 3 Obiekty Towarzyszące Niezbędne Dla Funkcjonowania Zakładu (w tym m.in. Budynek Administracyjno-Socjalny, Punkt Ewidencji Dowożonych Odpadów, sieci i instalacje, zagospodarowanie terenu).

4 OPIS ZAKŁADU cd. Część Mechaniczna to nowoczesna, zmechanizowana linia sortownicza, z wykorzystaniem obok standardowych urządzeń sortujących, również separatorów optycznych (7 szt.), które pozwalają odejść od pokutującej w Polsce i Europie segregacji ręcznej odpadów komunalnych na rzecz nowoczesnej segregacji mechanicznej. W efekcie odzysk odpadów na linii będzie znacznie wyższy i mniej odpadów będzie musiało być zagospodarowanych na składowisku, czy w inny nieefektywny sposób. W ramach tej linii będzie funkcjonował moduł do odzysku komponentów paliwa modyfikowanego, co pozwoli odzyskać resztkowe tworzywa, makulaturę, elementy gumowe, drewniane itp. i skierować je jako paliwo RDF do energetycznego wykorzystania. W ramach tej części będzie też funkcjonował Węzeł Przetwarzania Odpadów Budowlanych. Odpady budowlane będą odzyskiwane w dwóch kategoriach: dla przemysłu budowlanego i do pozostałego zagospodarowania. Część Biologiczna fermentacja frakcji biodegradowalnych wraz ze stabilizacją tlenową. Frakcje biodegradowalne zostaną skierowane do fermentacji beztlenowej, dzięki czemu zostanie odzyskany biogaz do energetycznego wykorzystania. Odpad pofermentacyjny zostanie poddany intensywnej stabilizacji tlenowej w tunelach kompostujących, a następnie dokompostowany w zamkniętej hali. W powiązanym z tą częścią Węźle Kogeneracji otrzymany biogaz będzie wykorzystany do produkcji odnawialnej energii elektrycznej i odnawialnej energii cieplnej, zawracanej na potrzeby zakładu. Przedsiębiorstwo uzyska jednocześnie tzw. zielone certyfikaty. Kompostownia będzie dwufunkcyjna: do kompostowania oraz alternatywnie do biosuszenia odpadów biologicznych, celem zwiększenie komponentów do paliwa RDF. Obiekty pozostałej infrastruktury Zakładu pozwolą na jego bezpieczną i efektywną eksploatację, zapewniając również odpowiednie warunki pracy dla zatrudnionych osób.

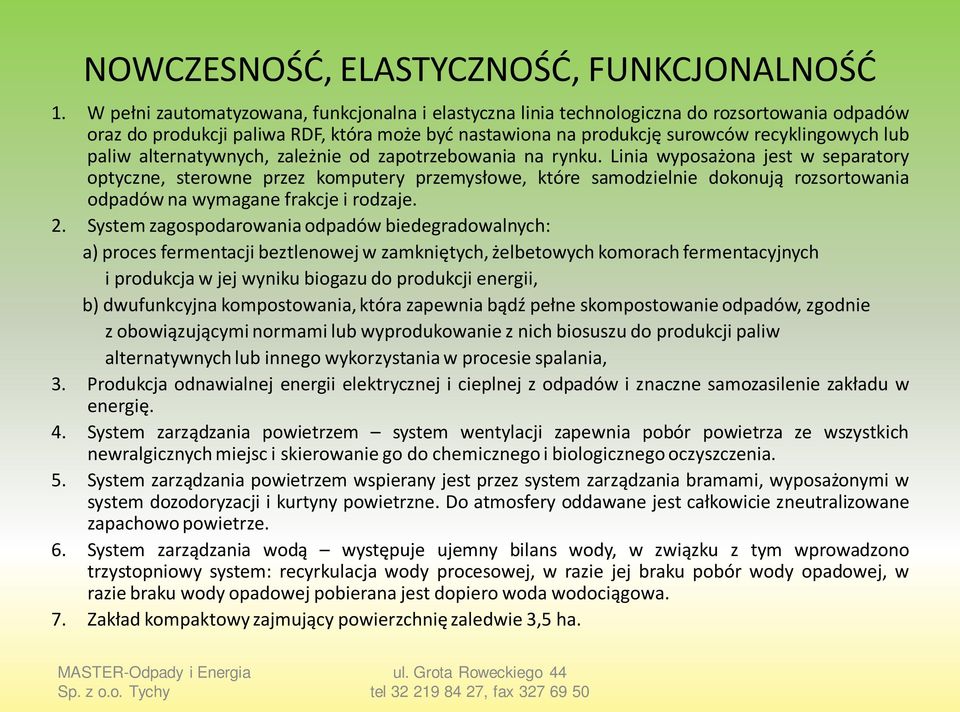

5 NOWCZESNOŚĆ, ELASTYCZNOŚĆ, FUNKCJONALNOŚĆ 1. W pełni zautomatyzowana, funkcjonalna i elastyczna linia technologiczna do rozsortowania odpadów oraz do produkcji paliwa RDF, która może być nastawiona na produkcję surowców recyklingowych lub paliw alternatywnych, zależnie od zapotrzebowania na rynku. Linia wyposażona jest w separatory optyczne, sterowne przez komputery przemysłowe, które samodzielnie dokonują rozsortowania odpadów na wymagane frakcje i rodzaje. 2. System zagospodarowania odpadów biedegradowalnych: a) proces fermentacji beztlenowej w zamkniętych, żelbetowych komorach fermentacyjnych i produkcja w jej wyniku biogazu do produkcji energii, b) dwufunkcyjna kompostowania, która zapewnia bądź pełne skompostowanie odpadów, zgodnie z obowiązującymi normami lub wyprodukowanie z nich biosuszu do produkcji paliw alternatywnych lub innego wykorzystania w procesie spalania, 3. Produkcja odnawialnej energii elektrycznej i cieplnej z odpadów i znaczne samozasilenie zakładu w energię. 4. System zarządzania powietrzem system wentylacji zapewnia pobór powietrza ze wszystkich newralgicznychmiejsc i skierowanie go do chemicznegoi biologicznegooczyszczenia. 5. System zarządzania powietrzem wspierany jest przez system zarządzania bramami, wyposażonymi w system dozodoryzacji i kurtyny powietrzne. Do atmosfery oddawane jest całkowicie zneutralizowane zapachowo powietrze. 6. System zarządzania wodą występuje ujemny bilans wody, w związku z tym wprowadzono trzystopniowy system: recyrkulacja wody procesowej, w razie jej braku pobór wody opadowej, w razie braku wody opadowej pobierana jest dopiero woda wodociągowa. 7. Zakład kompaktowy zajmujący powierzchnię zaledwie 3,5 ha. MASTER-Odpady i Energia Sp. z o.o. Tychy ul. Grota Roweckiego 44 tel , fax

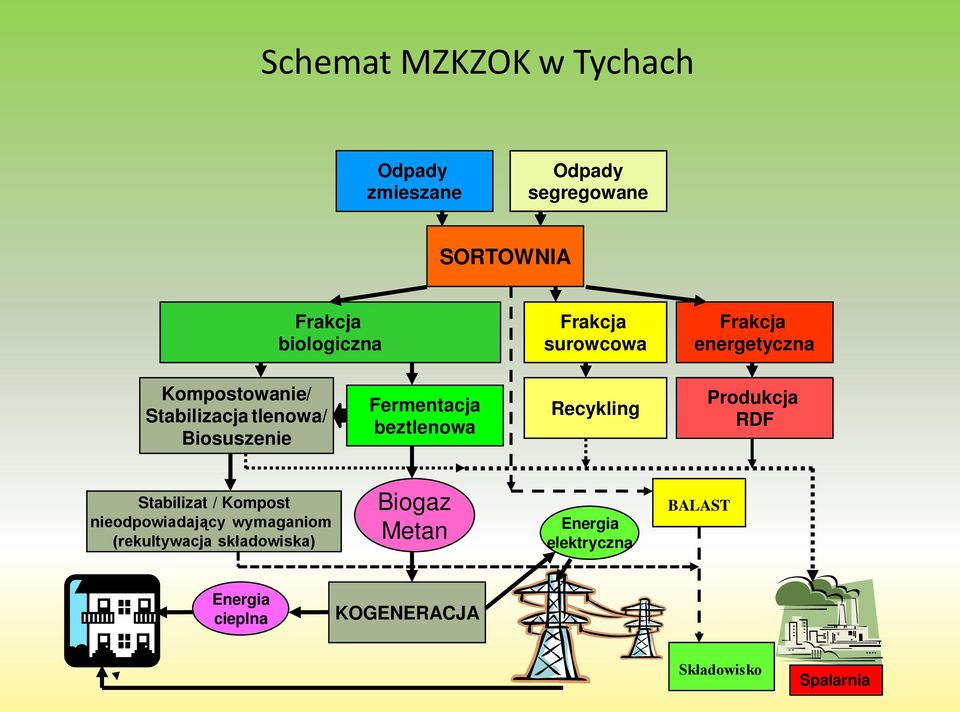

6 Schemat MZKZOK w Tychach Odpady zmieszane Odpady segregowane SORTOWNIA Frakcja biologiczna Frakcja surowcowa Frakcja energetyczna Kompostowanie/ Stabilizacja tlenowa/ Biosuszenie Fermentacja beztlenowa Recykling Produkcja RDF Stabilizat / Kompost nieodpowiadający wymaganiom (rekultywacja składowiska) Biogaz Metan Energia elektryczna BALAST Energia cieplna KOGENERACJA Składowisko Spalarnia

7 SCHEMAT IDEOWY MZKZOK W TYCHACH CZĘŚĆ BIOLOGICZNA MBP Część frakcji > 20mm materiał strukturalny ODPADY ZIELONE OGRODOWE I Z SELEKTYWNEJ ZBIÓRKI DO ODRĘBNEGO KOMPOSTOWANIA KOMPOSTOWNIA TUNELOWA 6 TUNELI (INTENSYWNA STABILIZACJA LUB BIOSUSZENIE) HALA STABILIZACJI TLENOWEJ SITO MOBILNE 20 mm Moduł odwadniania AT 4 < 10 mg O 2 /g s. m. INSTALACJA CHP DO WYTWARZANIA ENERGII ELEKTRYCZNEJ I CIEPLNEJ 2 AGREGATY KOGENERACYJNE 332kWe/365kWc PRODUKCJA BIOGAZU 100 m 3 /Mg FERMENTACJA SUCHA POZIOMA W DWÓCH REAKTORACH STABILIZAT Z MBP ODZYSK Do paliwa po biosuszeniu Do rekultywacji frakcja < 20mm Kompost z odpadów zielonych LUB UNIESZKODLIWIANIE Do deponowania BALAST deponowanie na składowisku < 6 MJ/kg s. m. CZĘŚĆ MECHANICZNA MBP ZBIORNIK BUFOROWY FRAKCJI BIO SEP. BALIST. DO CZĘŚCI TWARDYCH Cz. twarde BALAST Kaskada Track Sortingu STACJA ZAŁADUNKU BALASTU SEP. NIR PET SEP. NIR PE/PP SEP. NIR Tetra Frakcja 0-15mm SITO BATUTOWE 15mm SEP. 3D BALISTYCZ. 3D/2D PET 1 PET 2 PE PP SEP. NIR Folia TETRA INNE Do stabilizacji 2D BUFOR KOMPONENTÓW RDF fr. 0-60mm Sep. Fe fr mm SEP. NIR Tworz. szt. Sep. Fe Sep. NFe SEP. NIR Papier/ Karton SEP. NIR RDF SITO BĘBNOWE NR 1 340mm / 160mm fr mm SITO BĘBNOWE NR 2 60mm / 80mm fr mm SUROWCE PRASA BELUJĄCA NADAWA KOMPONENTÓW RDF PET FOLIA PAPIER/ KARTON PE/PP TETRA/ INNE NFe Fe fr. > 340mm KAB. KABINA SORTOWNICZA 12 STANOWISK 2 Stan. doczyszczająco - dosortowujących surowce Szkło fr mm KABINA WSTĘPNA 6 STANOWISK fr. > 340mm Sep. Fe Odpady tarasujące po wysortowaniu w kabinie folii i kartonu Odpady niebezp. Do stabilizacji ODPADY ZMIESZANE Mg/a SELEKTYWNA ZBIÓRKA Mg/a ODPADY WIELKOGABARYTOWE Mg/a Do rozdrobnienia ODZYSK METALI ODZYSK SUROWCOWY 2 BOKSY NA PALIWO RDF ROZDRABNIACZ DO PALIWA RDF NADAWA PODAJNIK KANAŁOWY ODZYSK ENERGETYCZNY PALIWO RDF ROZRYWARKA WORKÓW ROZDRABNIACZ WSTĘPNY KONTENER MASTER-Odpady i Energia Sp. z o.o. Tychy ul. Grota Roweckiego 44 tel , fax

8 EFEKTY WYNIKAJĄCE Z WDROŻENIA PROJEKTU Wybudowanie i uruchomienie Zakładu Kompleksowego Zagospodarowania Odpadów Komunalnych o wydajności ok Mg/rok, Redukcja odpadów składowanych na wysypisku o 51%, Redukcja gazów cieplarnianych (biogazu), Redukcja odorów, Redukcja odpadów biodegradowalnych osiągnięcie od razu docelowego poziomu redukcji, tj. 65%, Pozyskanie około 10 tys. Mg surowców recyklingowych, Pozyskanie około 10 tys. Mg surowców energetycznych do produkcji paliwa RDF, Produkcja biogazu Nm 3 /rok, Produkcja energii elektrycznej MWh/rok, Produkcja energii cieplnej GJ, Produkcja kompostu do rekultywacji 15 tys. Mg, Produkcja kompostu z odpadów zielonych 2 tys. Mg, Odzysk odpadów budowlanych 10 tys. Mg.

9 Model finansowania inwestycji MZKZOK w Tychach tys. 21% ,97 tys. 16% Finansowanie zewnętrzne 84% ,1 tys. 63% Środki własne Dotacje Preferencyjne pożyczki MASTER-Odpady i Energia Sp. z o.o. Tychy ul. Grota Roweckiego 44 tel , fax

10 Etapy realizacji budowy Zakładu w Tychach / Strategia rozwoju MASTER w latach , 2/ Koncepcja budowy ZZOK 2009r. 1/ Wniosek o dofinansowanie do NFOŚiGW 2/ Zlecenie zadań własnych, 3/ Utworzenie JRP i Inżyniera Kontraktu 2010r. Umowa o dofinansowanie z NFOŚiGW na 69,089 mln zł 2011r. 2012r. 2014r. Budowa Zakładu 1/ Wybór Generalnego Wykonawcy Inwestycji 2/ Umowa pożyczki prefetencyjnej z NFOŚiGW na 23 mln zł, 3/ Umowa wykonawcza z gminami

11 Schemat Międzygminnego Zakładu Kompleksowego Zagospodarowania Odpadów Komunalnych w Tychach

12

13

14 Dziękuję za uwagę MASTER-Odpady i Energia Sp. z o.o. TYCHY ul. Grota Roweckiego 44 tel , fax
